Скоростные характеристики

1.

Скоростные
характеристики

2.

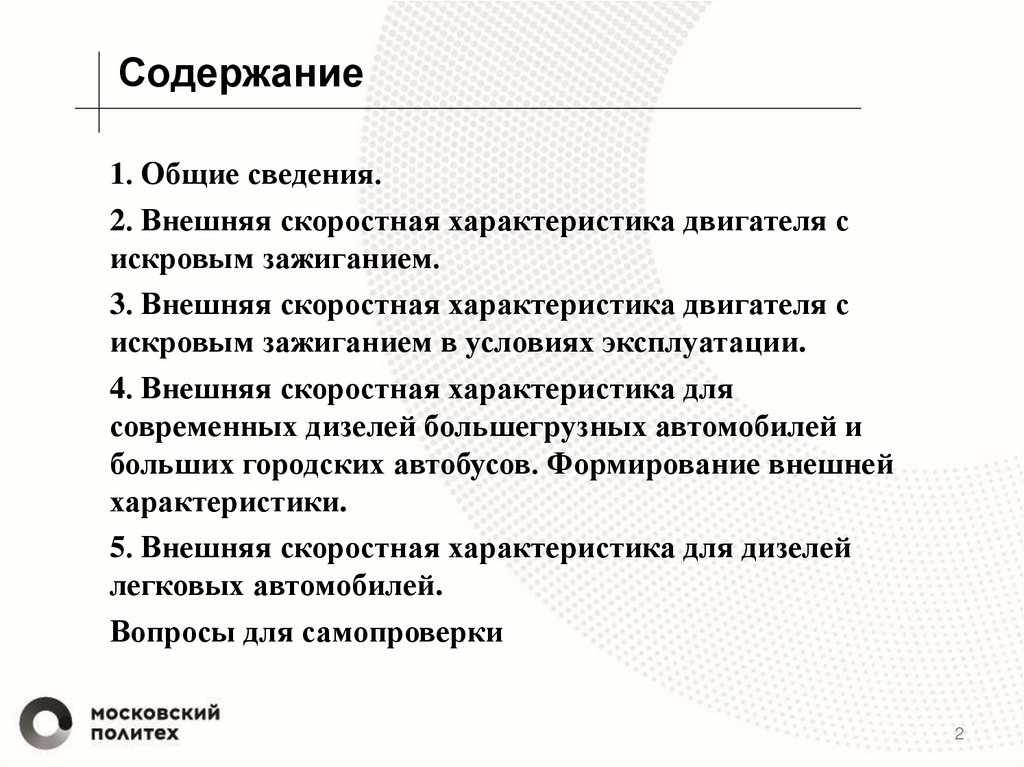

Содержание
1. Общие сведения.
2. Внешняя скоростная характеристика двигателя с
искровым зажиганием.
3. Внешняя скоростная характеристика двигателя с
искровым зажиганием в условиях эксплуатации.
4. Внешняя скоростная характеристика для
современных дизелей большегрузных автомобилей и
больших городских автобусов. Формирование внешней
характеристики.
5. Внешняя скоростная характеристика для дизелей
легковых автомобилей.
Вопросы для самопроверки
2

3.

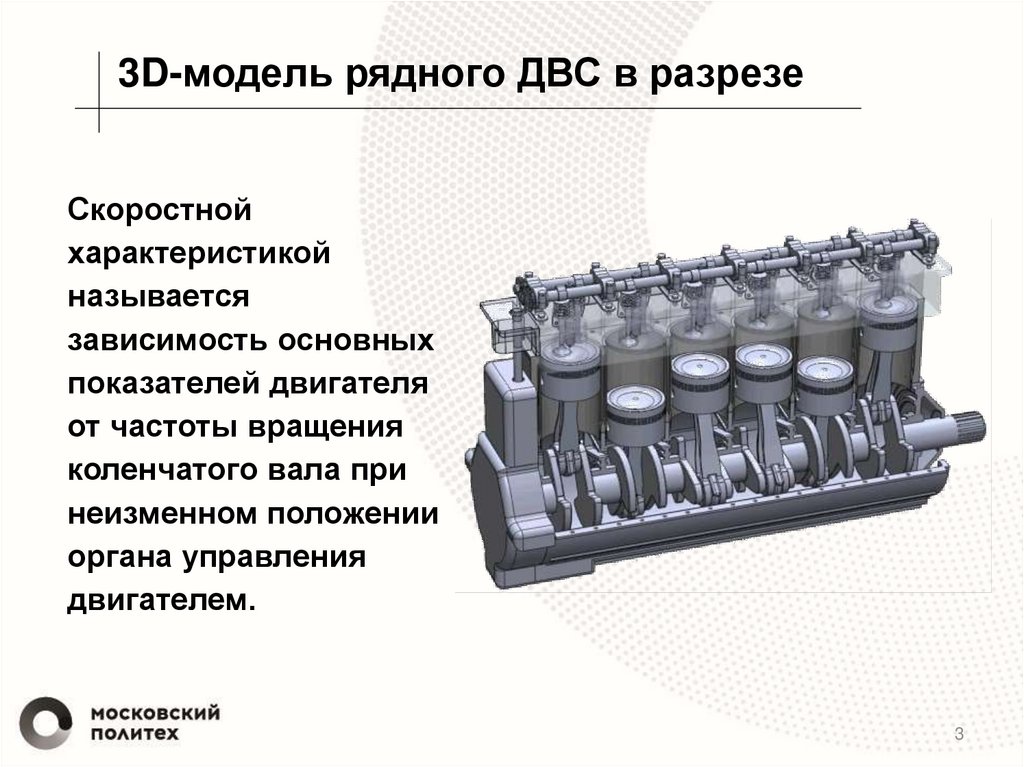

3D-модель рядного ДВС в разрезе
Скоростной
характеристикой
называется
зависимость основных
показателей двигателя
от частоты вращения
коленчатого вала при
неизменном положении
органа управления
двигателем.
3

4.

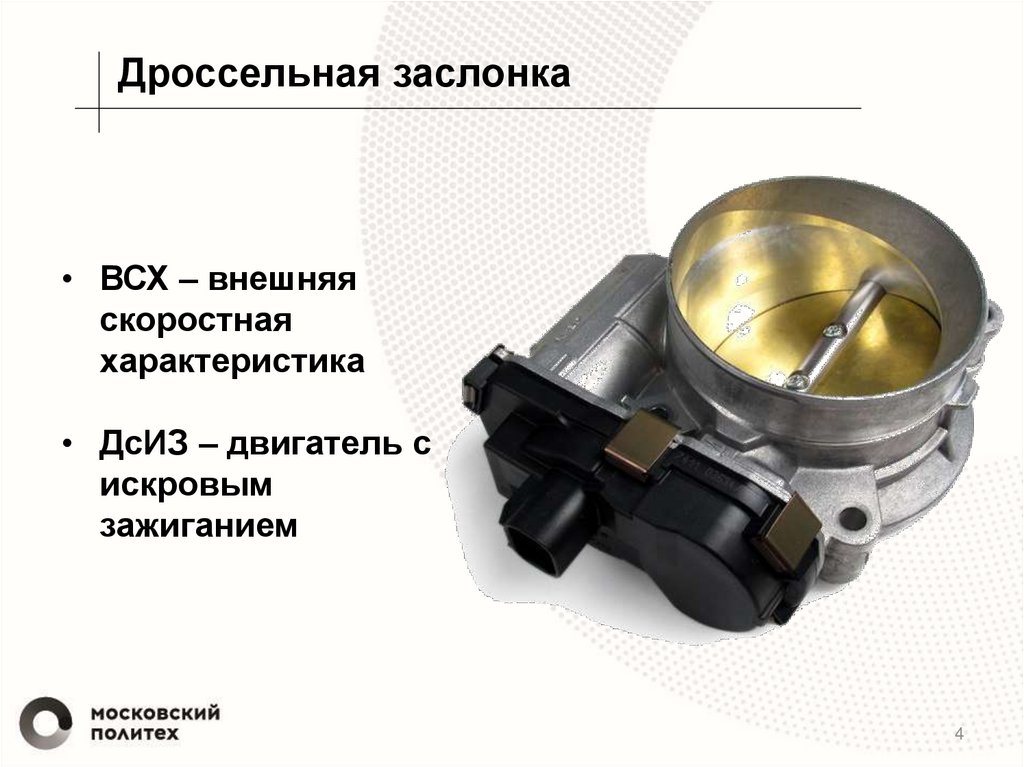

Дроссельная заслонка
• ВСХ – внешняя
скоростная
характеристика
• ДсИЗ – двигатель с
искровым
зажиганием
4

5.

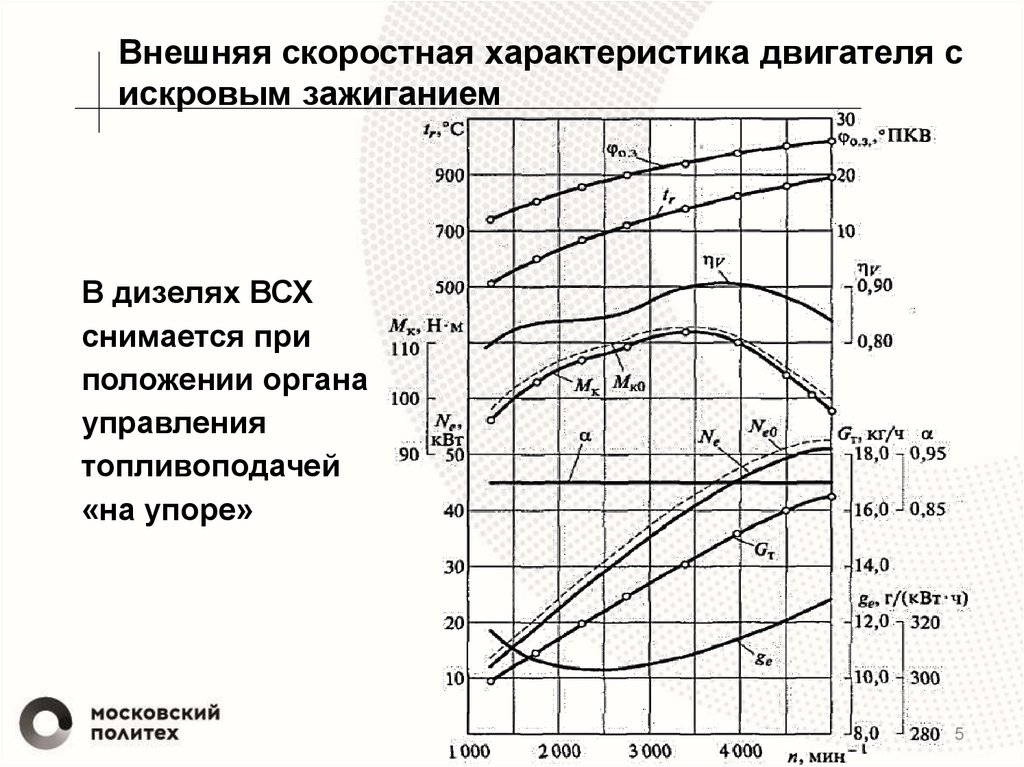

Внешняя скоростная характеристика двигателя с
искровым зажиганием
В дизелях ВСХ
снимается при
положении органа
управления
топливоподачей
«на упоре»
5

6.

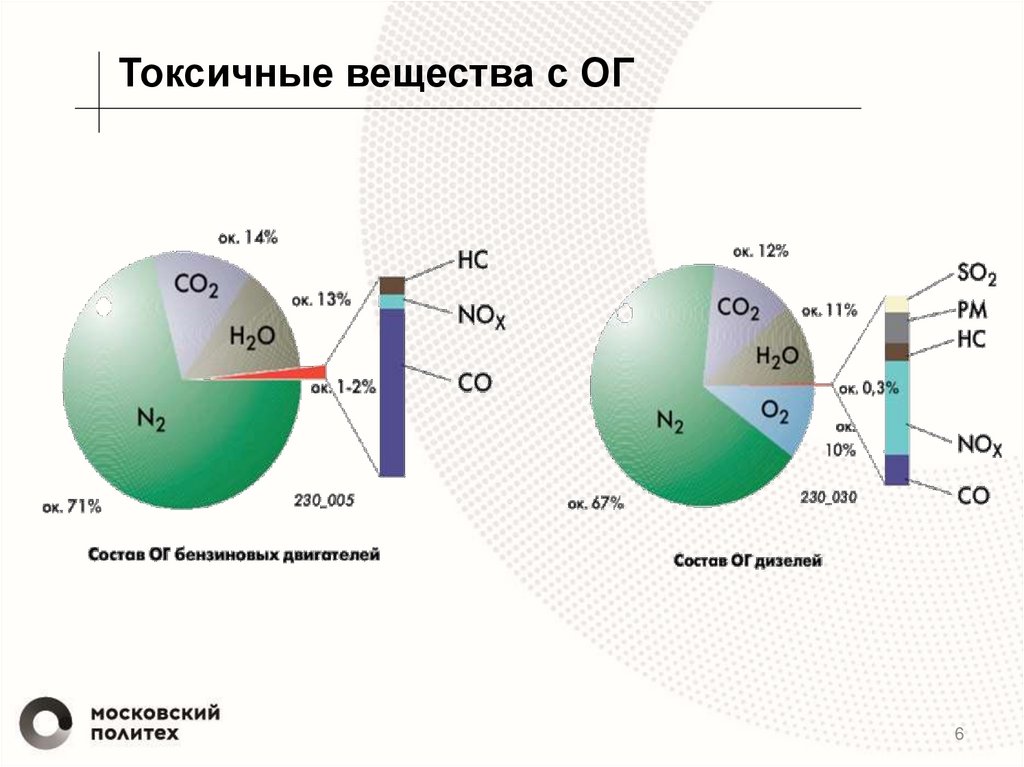

Токсичные вещества с ОГ
6

7.

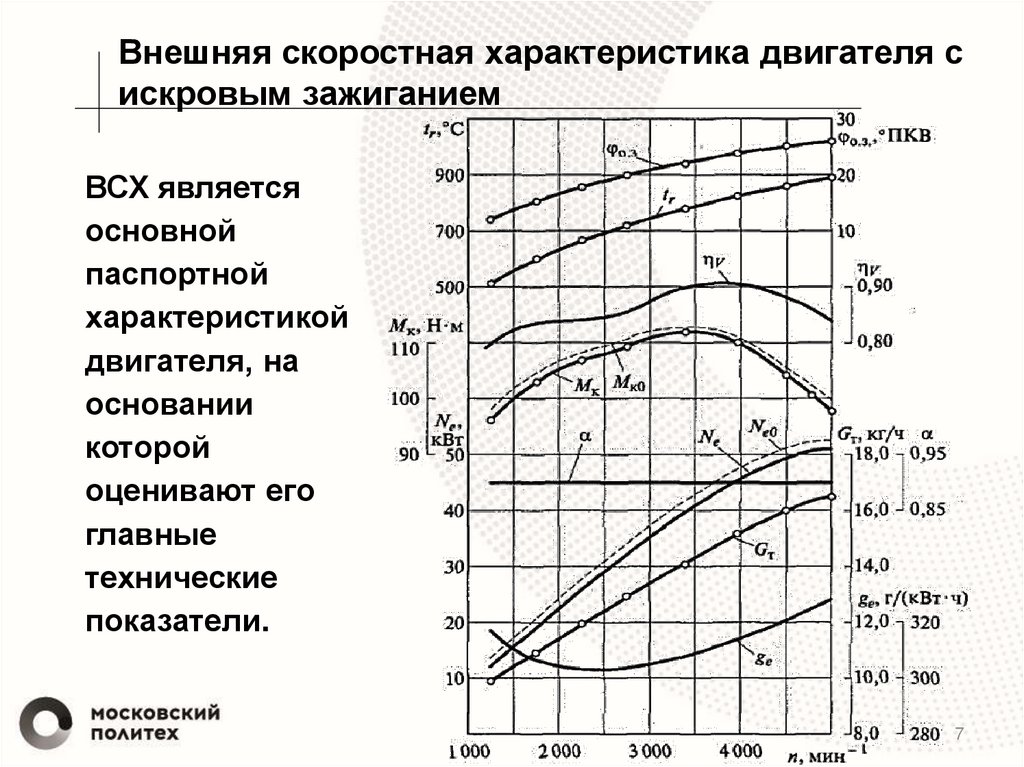

Внешняя скоростная характеристика двигателя с
искровым зажиганием
ВСХ является
основной
паспортной
характеристикой
двигателя, на
основании
которой
оценивают его
главные
технические
показатели.
7

8.

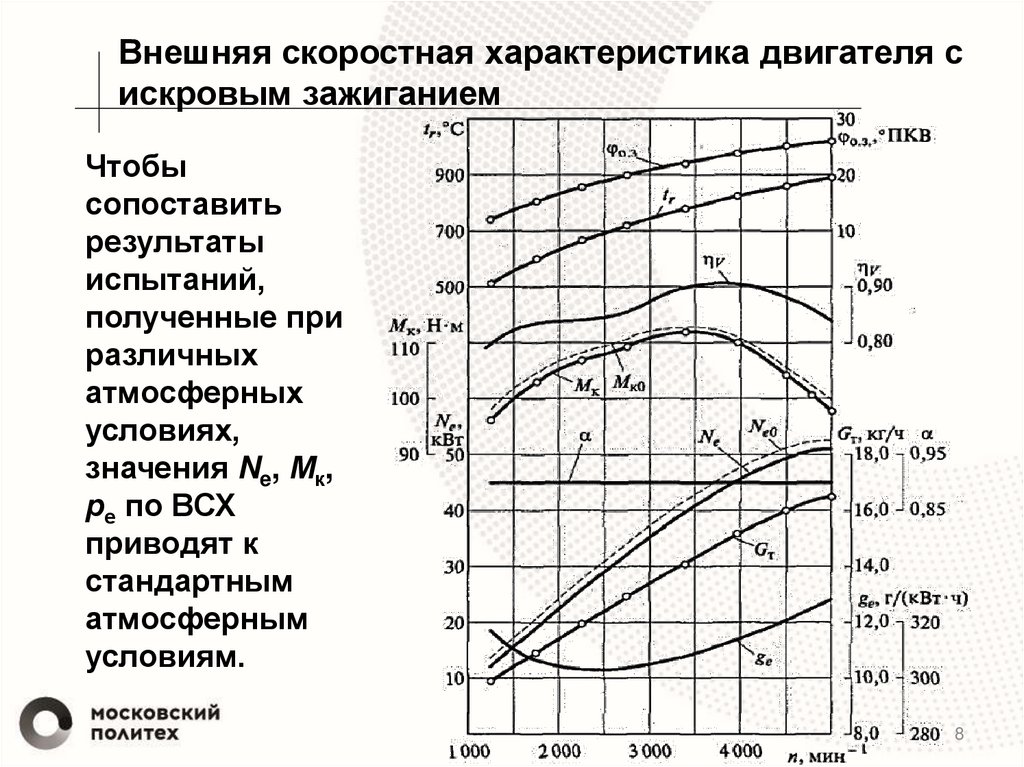

Внешняя скоростная характеристика двигателя с
искровым зажиганием
Чтобы
сопоставить
результаты
испытаний,
полученные при
различных
атмосферных
условиях,
значения Ne, Мк,
ре по ВСХ
приводят к
стандартным
атмосферным
условиям.
8

9.

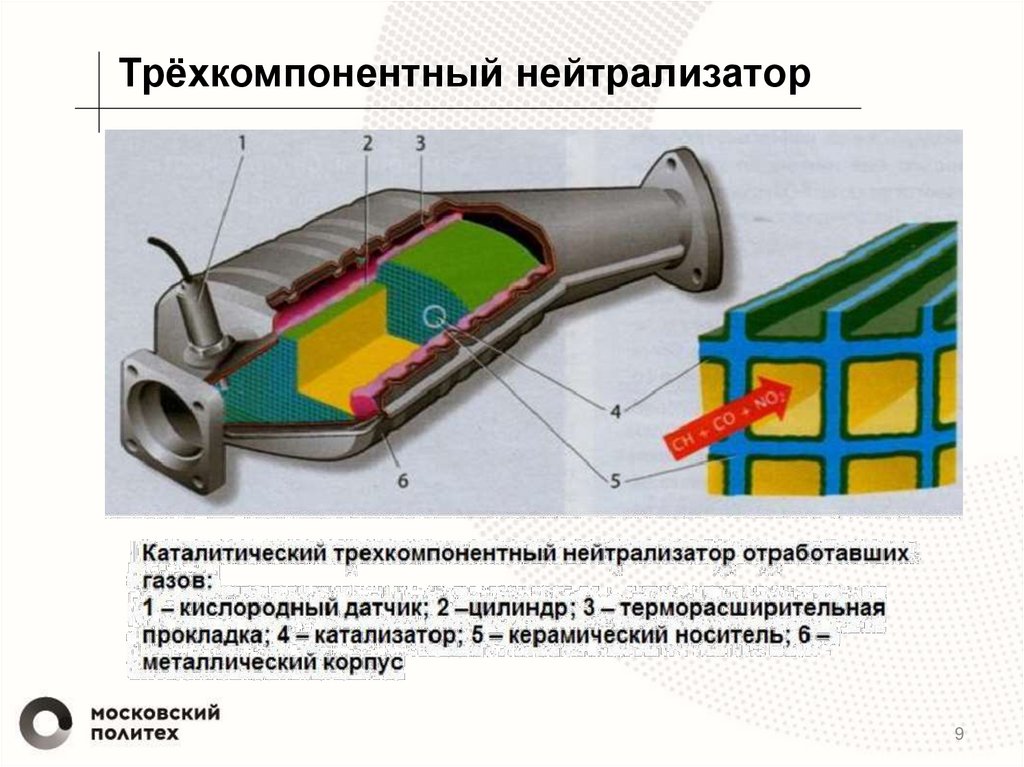

Трёхкомпонентный нейтрализатор
9

10.

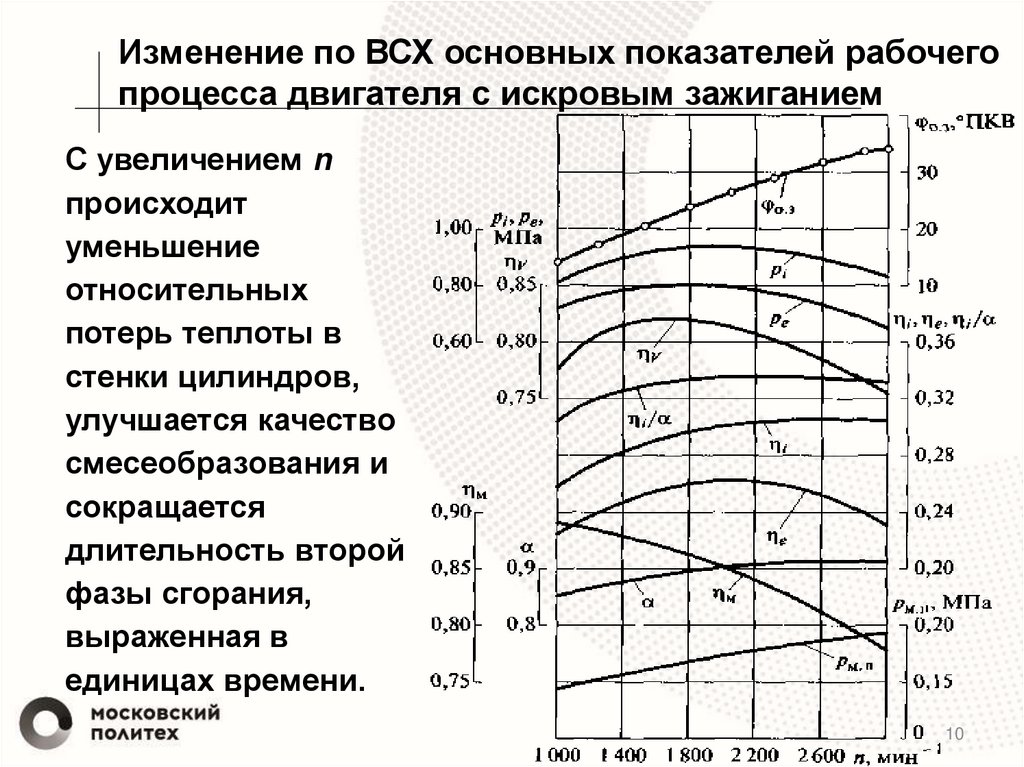

Изменение по ВСХ основных показателей рабочего
процесса двигателя с искровым зажиганием
С увеличением n
происходит
уменьшение
относительных
потерь теплоты в
стенки цилиндров,
улучшается качество
смесеобразования и
сокращается
длительность второй
фазы сгорания,
выраженная в
единицах времени.
10

11.

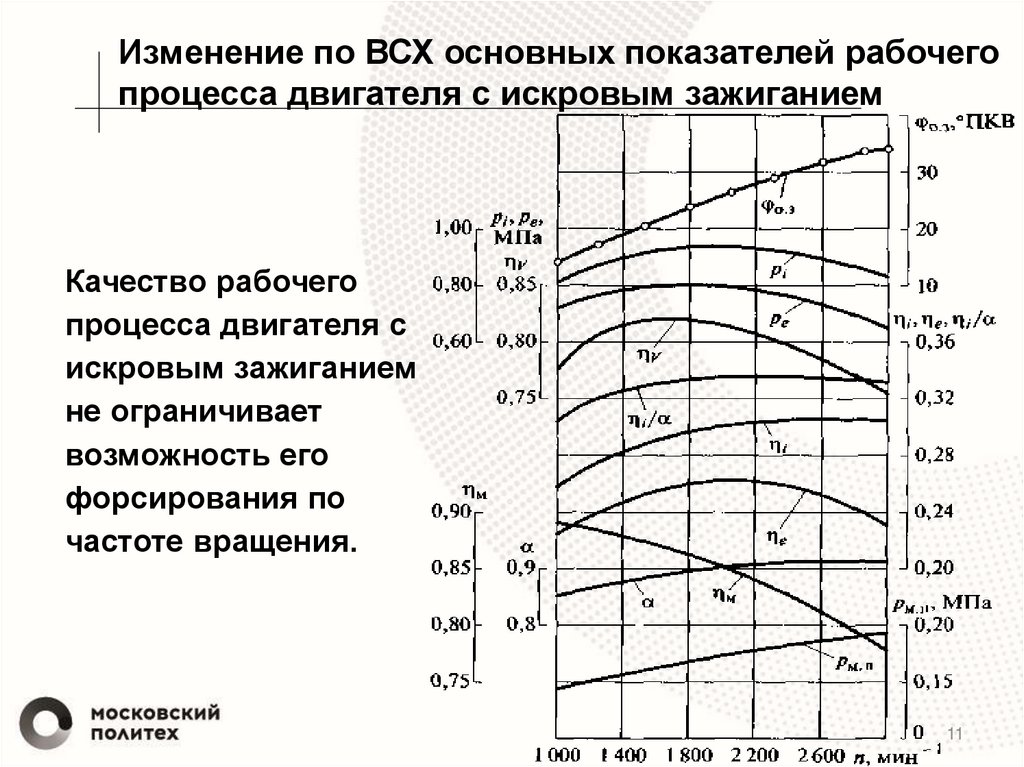

Изменение по ВСХ основных показателей рабочего
процесса двигателя с искровым зажиганием
Качество рабочего
процесса двигателя с
искровым зажиганием
не ограничивает
возможность его
форсирования по
частоте вращения.
11

12.

Легковой автомобиль
12

13.

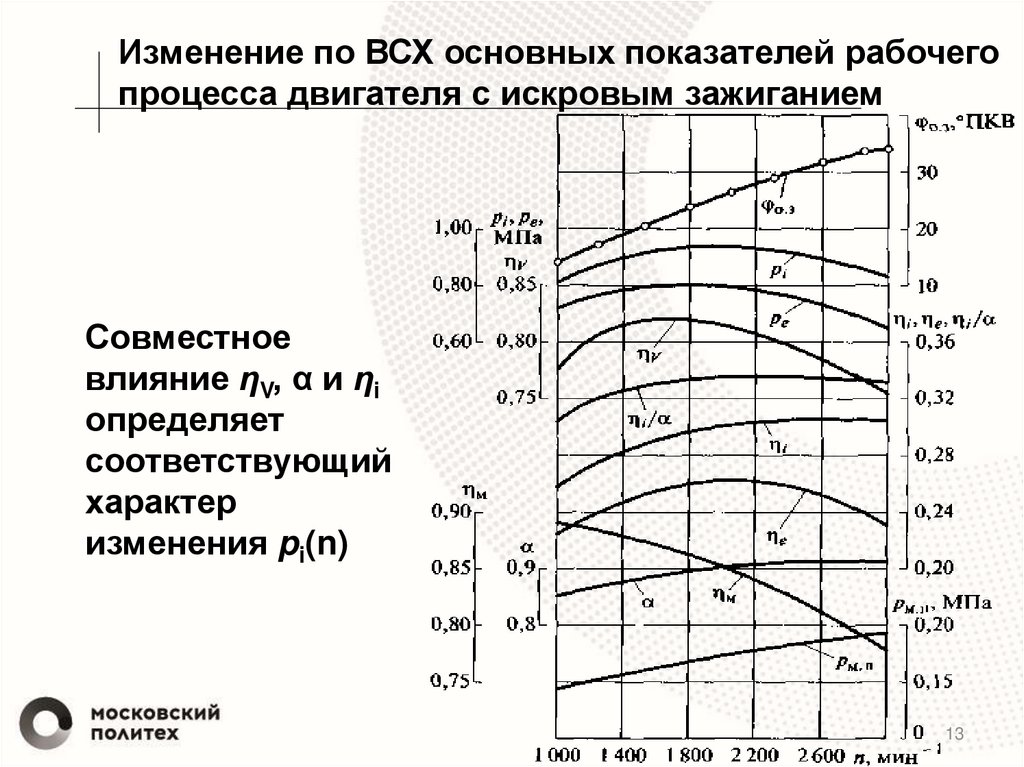

Изменение по ВСХ основных показателей рабочего
процесса двигателя с искровым зажиганием
Совместное
влияние ηV, α и ηi
определяет
соответствующий
характер
изменения pi(n)
13

14.

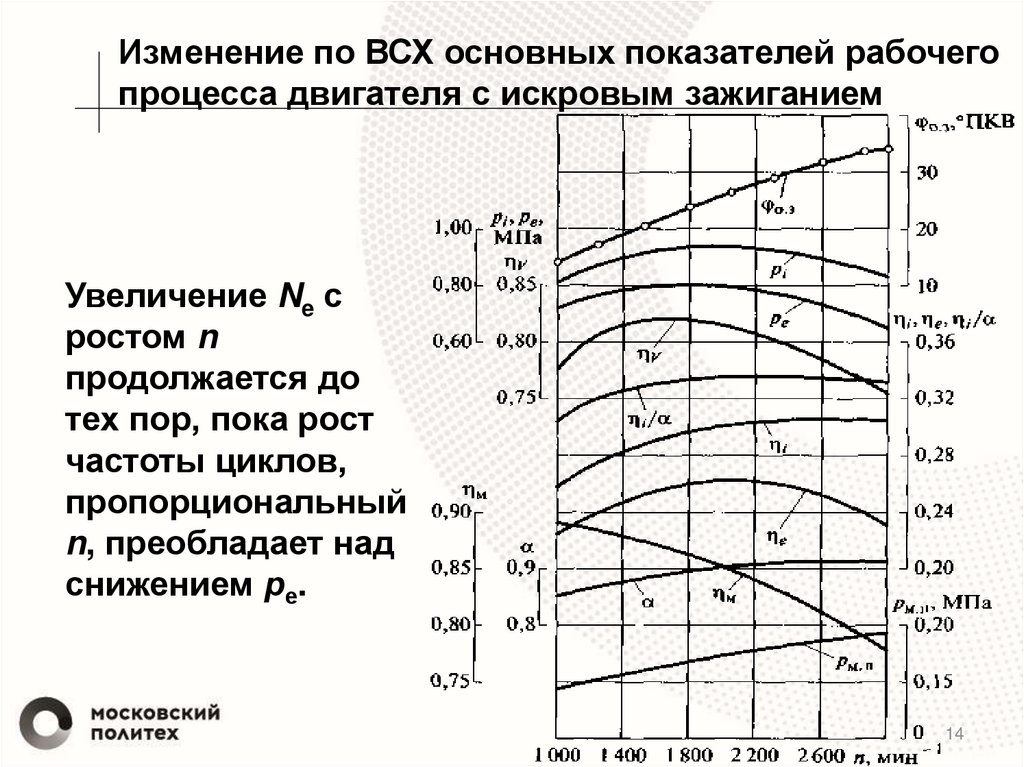

Изменение по ВСХ основных показателей рабочего
процесса двигателя с искровым зажиганием
Увеличение Ne с
ростом n
продолжается до
тех пор, пока рост
частоты циклов,
пропорциональный
n, преобладает над
снижением ре.
14

15.

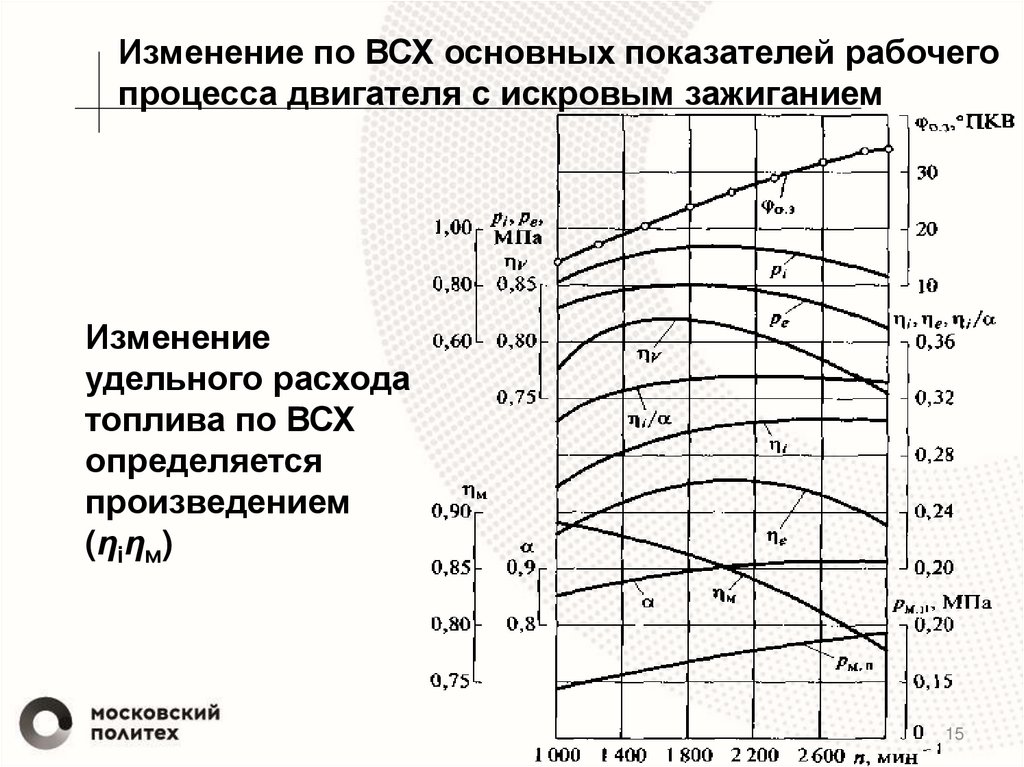

Изменение по ВСХ основных показателей рабочего
процесса двигателя с искровым зажиганием
Изменение
удельного расхода
топлива по ВСХ
определяется
произведением
(ηiηм)
15

16.

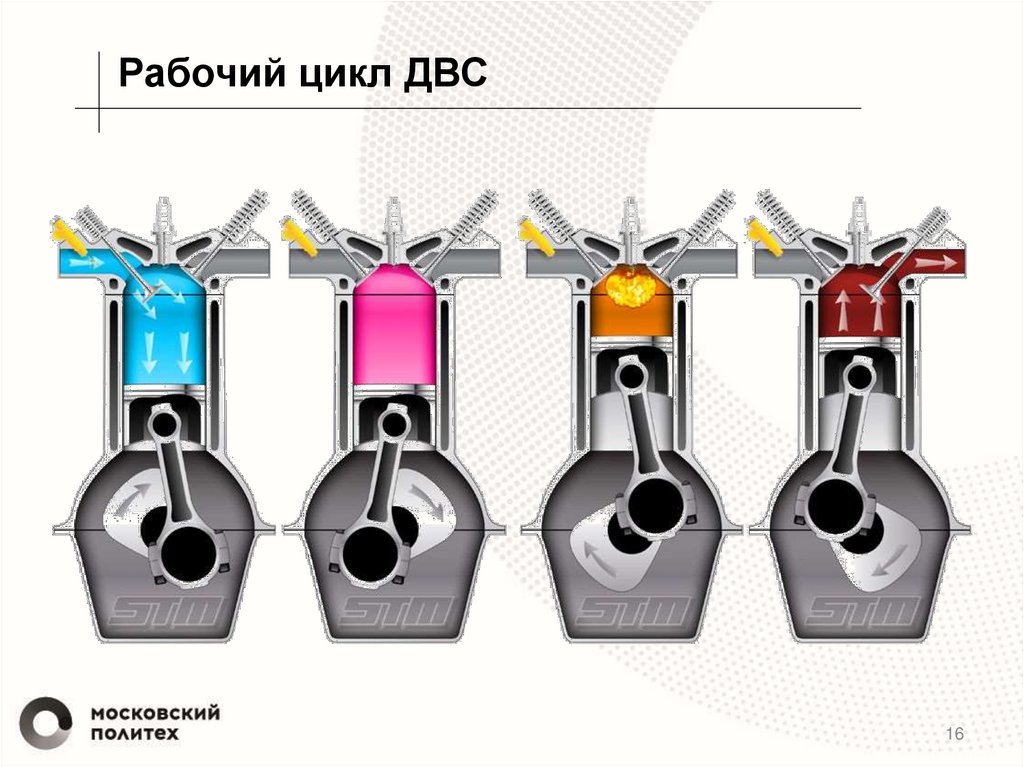

Рабочий цикл ДВС
16

17.

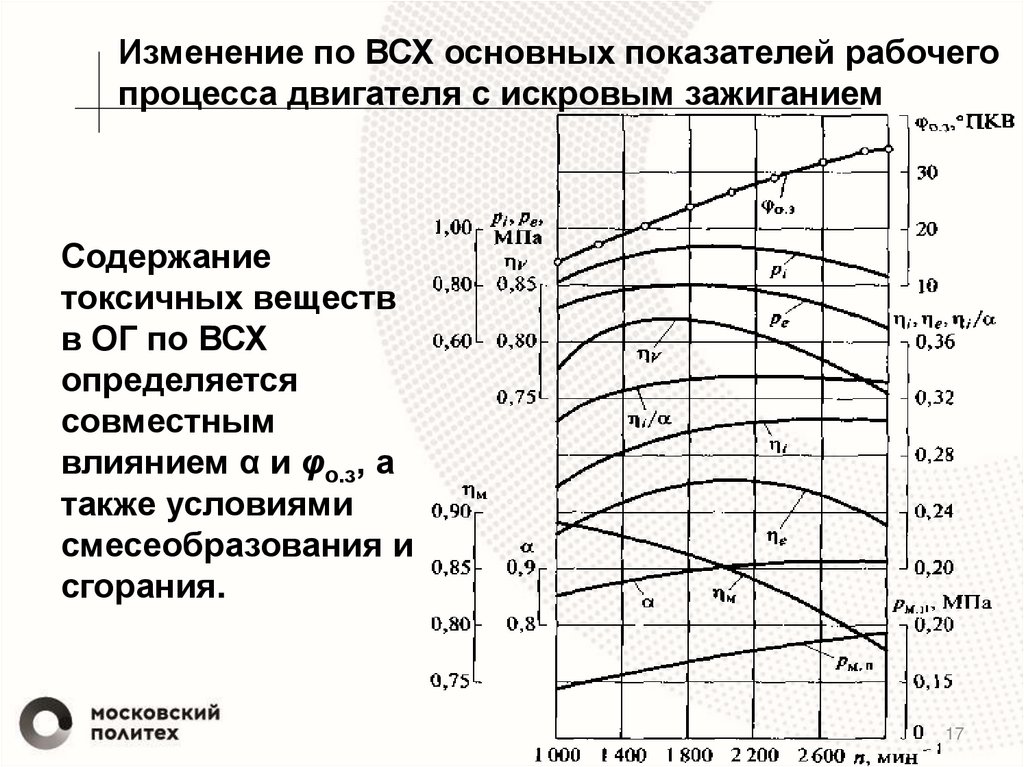

Изменение по ВСХ основных показателей рабочего
процесса двигателя с искровым зажиганием
Содержание
токсичных веществ
в ОГ по ВСХ
определяется
совместным
влиянием α и φо.з, а
также условиями
смесеобразования и
сгорания.
17

18.

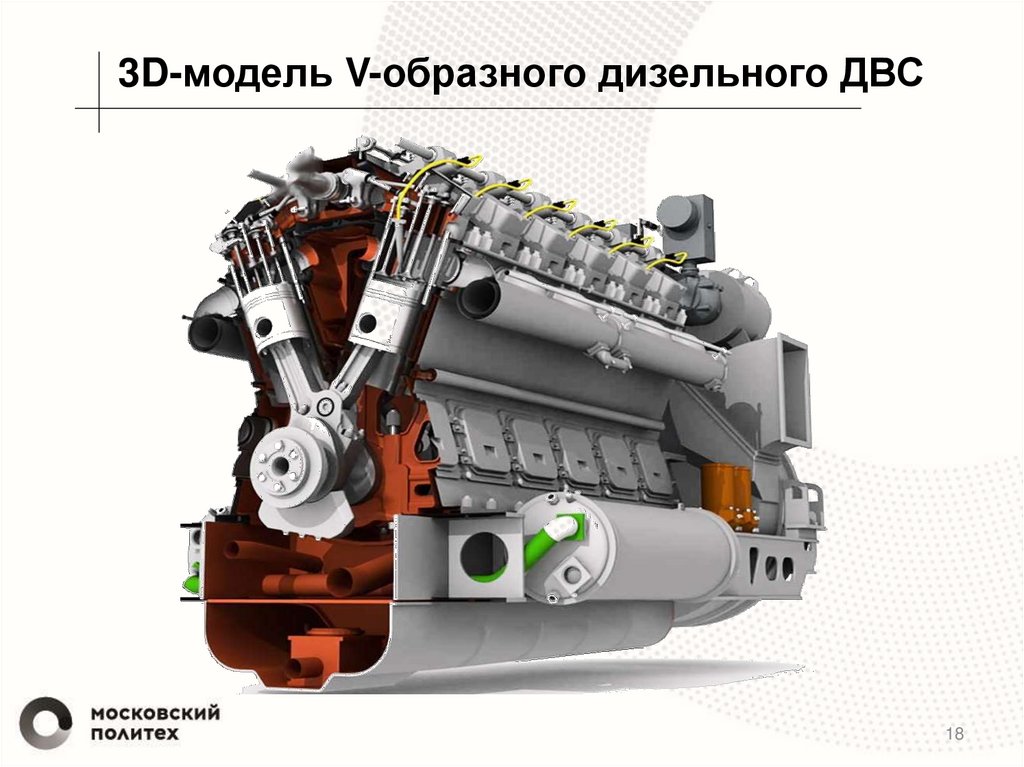

3D-модель V-образного дизельного ДВС
18

19.

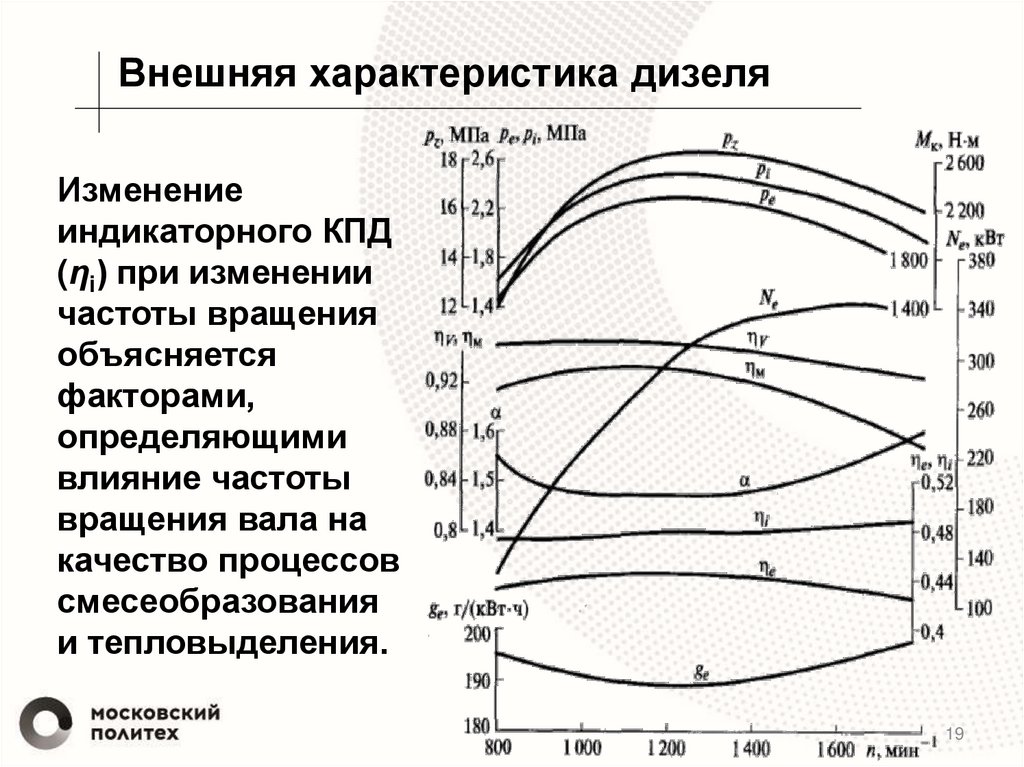

Внешняя характеристика дизеля
Изменение
индикаторного КПД
(ηi) при изменении
частоты вращения
объясняется
факторами,
определяющими
влияние частоты
вращения вала на
качество процессов
смесеобразования
и тепловыделения.
19

20.

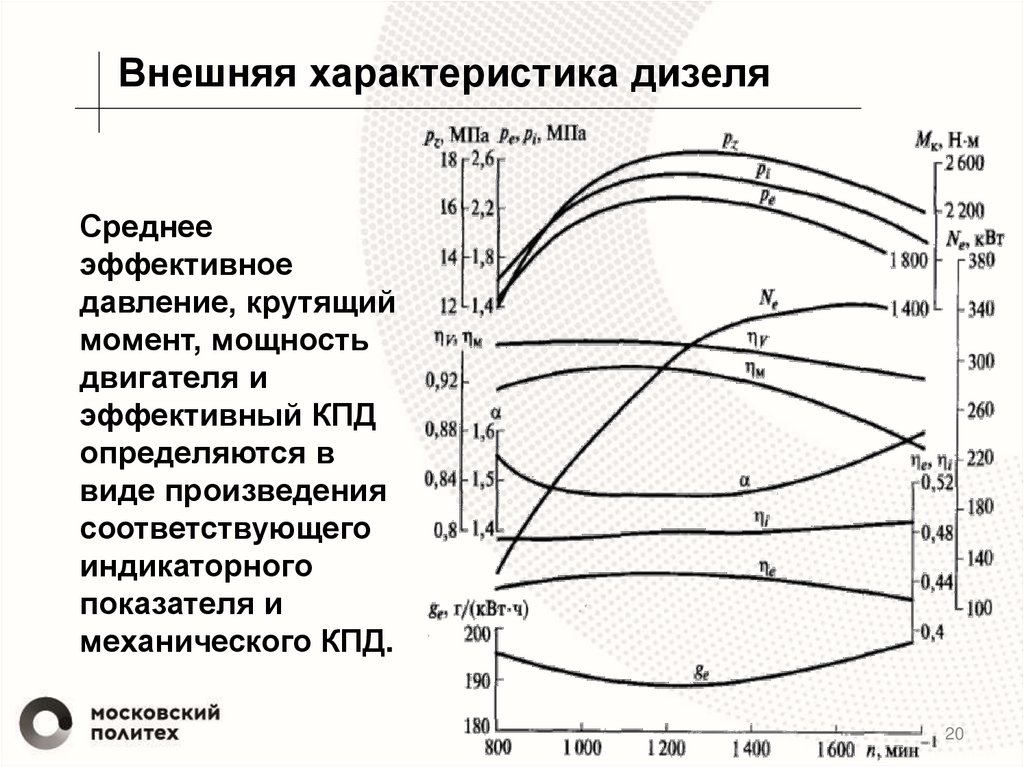

Внешняя характеристика дизеля
Среднее
эффективное
давление, крутящий
момент, мощность
двигателя и
эффективный КПД
определяются в
виде произведения
соответствующего
индикаторного
показателя и
механического КПД.
20

21.

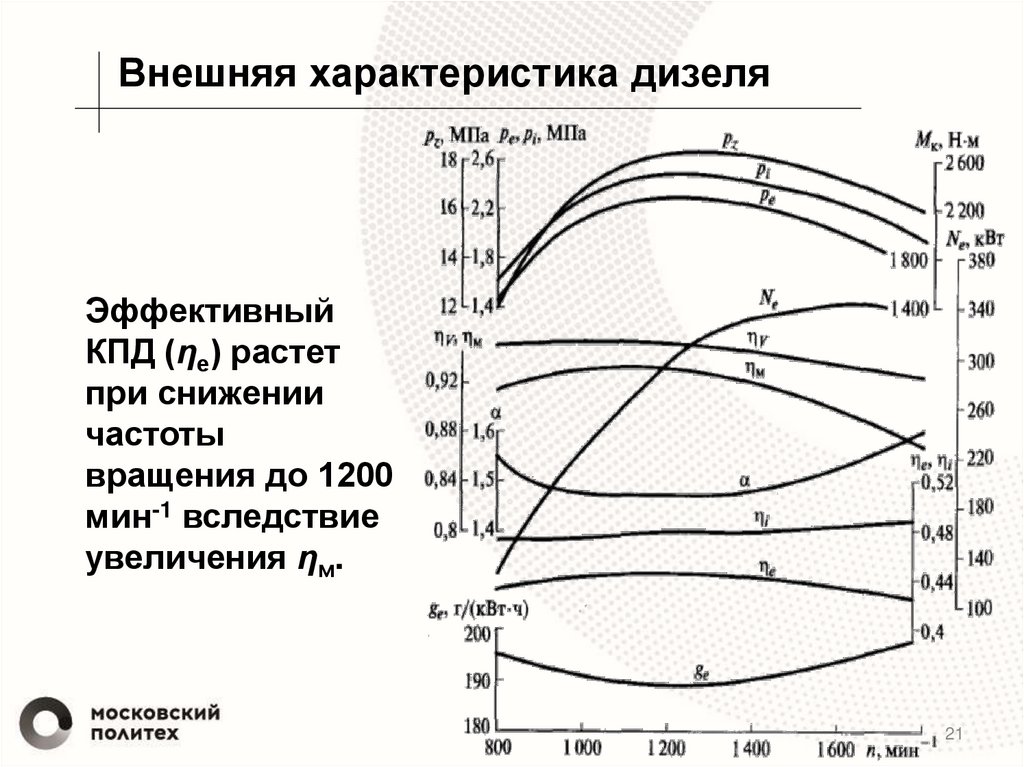

Внешняя характеристика дизеля
Эффективный
КПД (ηе) растет
при снижении
частоты
вращения до 1200
мин-1 вследствие
увеличения ηм.
21

22.

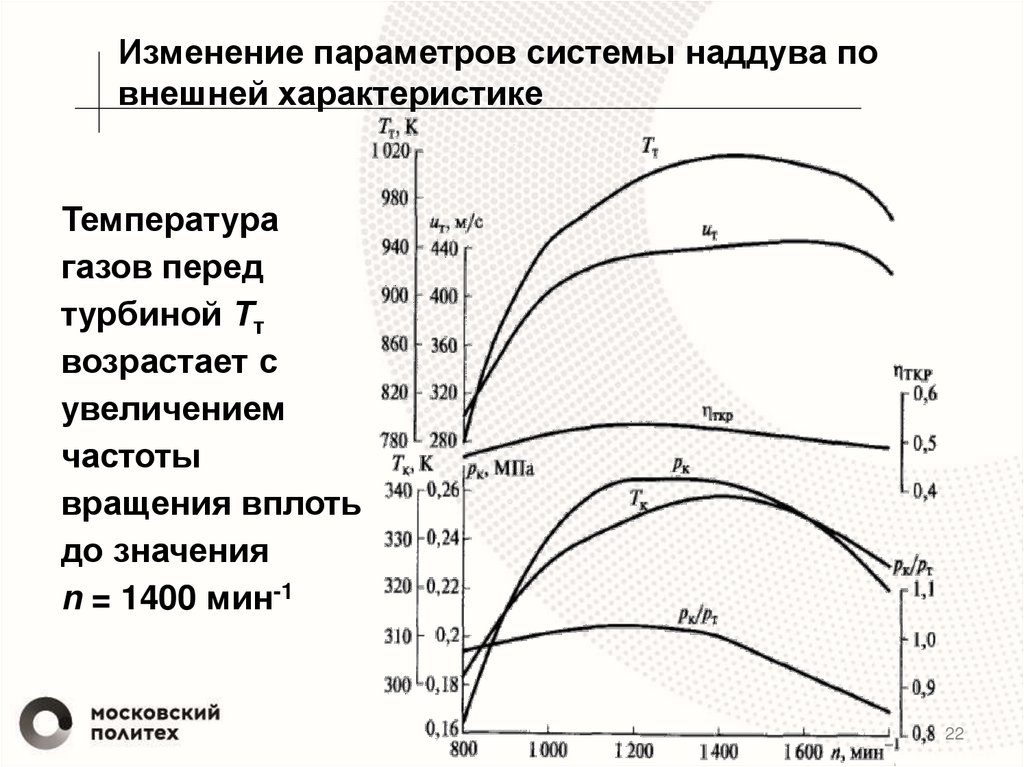

Изменение параметров системы наддува по
внешней характеристике
Температура
газов перед
турбиной Тт
возрастает с
увеличением
частоты
вращения вплоть
до значения
n = 1400 мин-1
22

23.

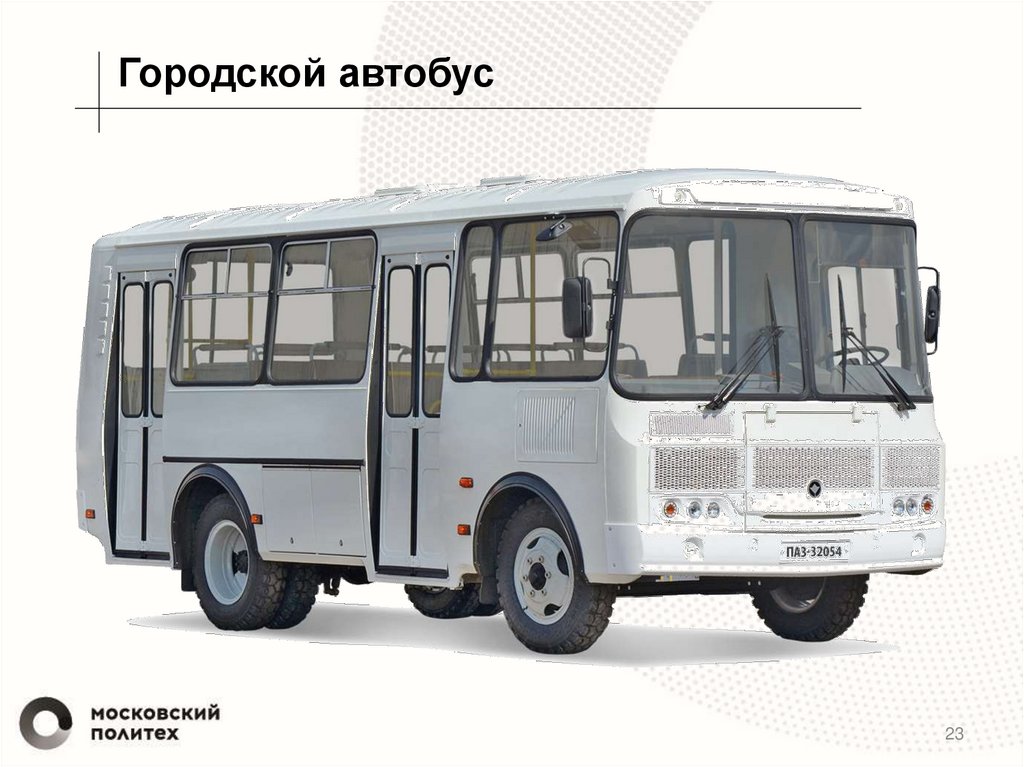

Городской автобус
23

24.

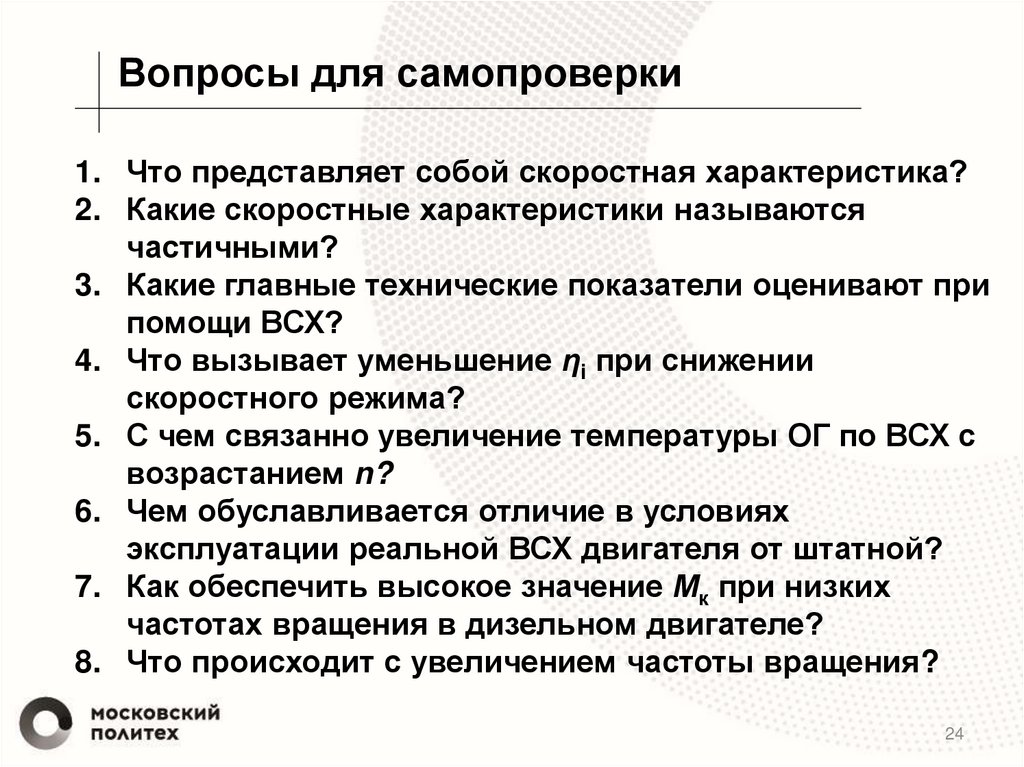

Вопросы для самопроверки
1. Что представляет собой скоростная характеристика?
2. Какие скоростные характеристики называются
частичными?
3. Какие главные технические показатели оценивают при
помощи ВСХ?
4. Что вызывает уменьшение ηi при снижении
скоростного режима?
5. С чем связанно увеличение температуры ОГ по ВСХ с
возрастанием n?
6. Чем обуславливается отличие в условиях
эксплуатации реальной ВСХ двигателя от штатной?
7. Как обеспечить высокое значение Мк при низких
частотах вращения в дизельном двигателе?
8. Что происходит с увеличением частоты вращения?
24
