Категории помещений в отношении опасности поражения электрическим током. Электроприемники

1. предмет «Безопасная эксплуатация электрических установок ОАО «РЖД»

Тема Категории помещений в отношении
опасности поражения электрическим током.
Электроприемники
1

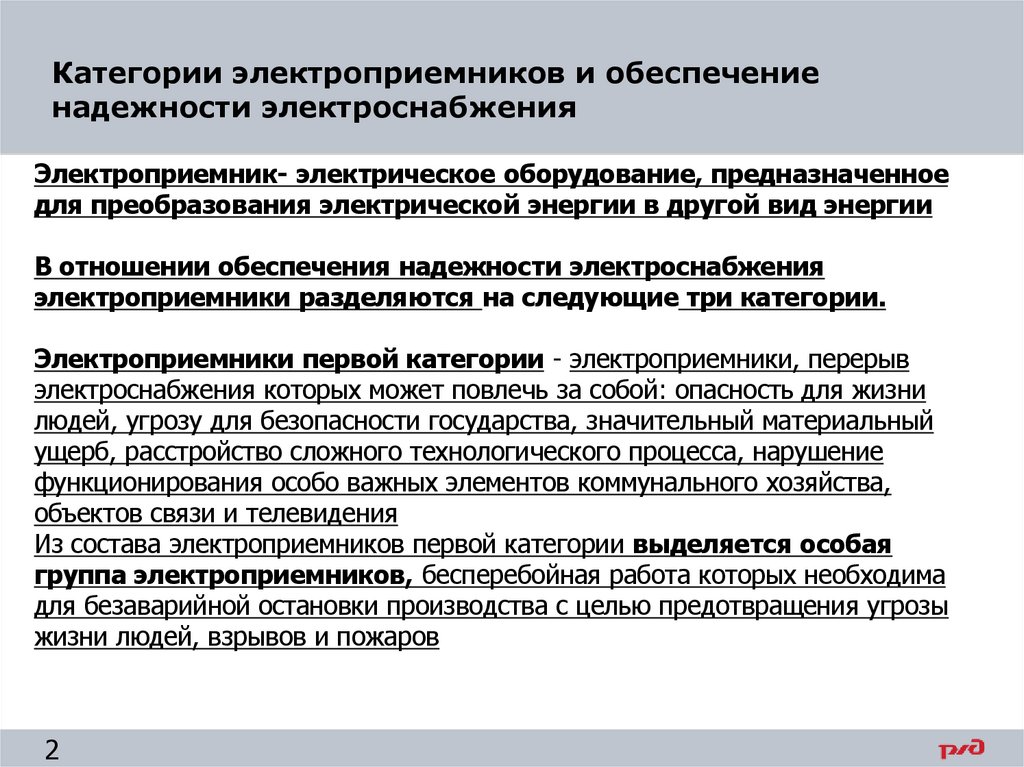

2. Категории электроприемников и обеспечение надежности электроснабжения

Электроприемник- электрическое оборудование, предназначенное
для преобразования электрической энергии в другой вид энергии
В отношении обеспечения надежности электроснабжения
электроприемники разделяются на следующие три категории.
Электроприемники первой категории - электроприемники, перерыв
электроснабжения которых может повлечь за собой: опасность для жизни
людей, угрозу для безопасности государства, значительный материальный
ущерб, расстройство сложного технологического процесса, нарушение
функционирования особо важных элементов коммунального хозяйства,
объектов связи и телевидения
Из состава электроприемников первой категории выделяется особая
группа электроприемников, бесперебойная работа которых необходима
для безаварийной остановки производства с целью предотвращения угрозы
жизни людей, взрывов и пожаров
2
2

3. Категории электроприемников и обеспечение надежности электроснабжения

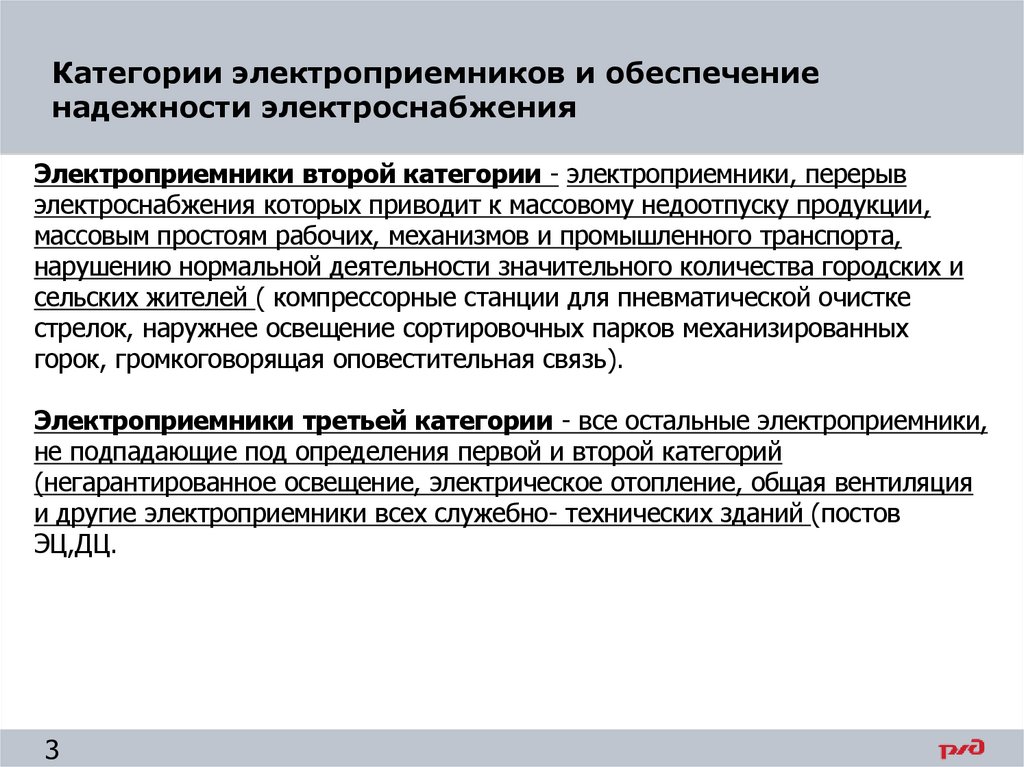

Электроприемники второй категории - электроприемники, перерыв
электроснабжения которых приводит к массовому недоотпуску продукции,
массовым простоям рабочих, механизмов и промышленного транспорта,
нарушению нормальной деятельности значительного количества городских и
сельских жителей ( компрессорные станции для пневматической очистке
стрелок, наружнее освещение сортировочных парков механизированных
горок, громкоговорящая оповестительная связь).
Электроприемники третьей категории - все остальные электроприемники,
не подпадающие под определения первой и второй категорий
(негарантированное освещение, электрическое отопление, общая вентиляция
и другие электроприемники всех служебно- технических зданий (постов
ЭЦ,ДЦ.
3
3

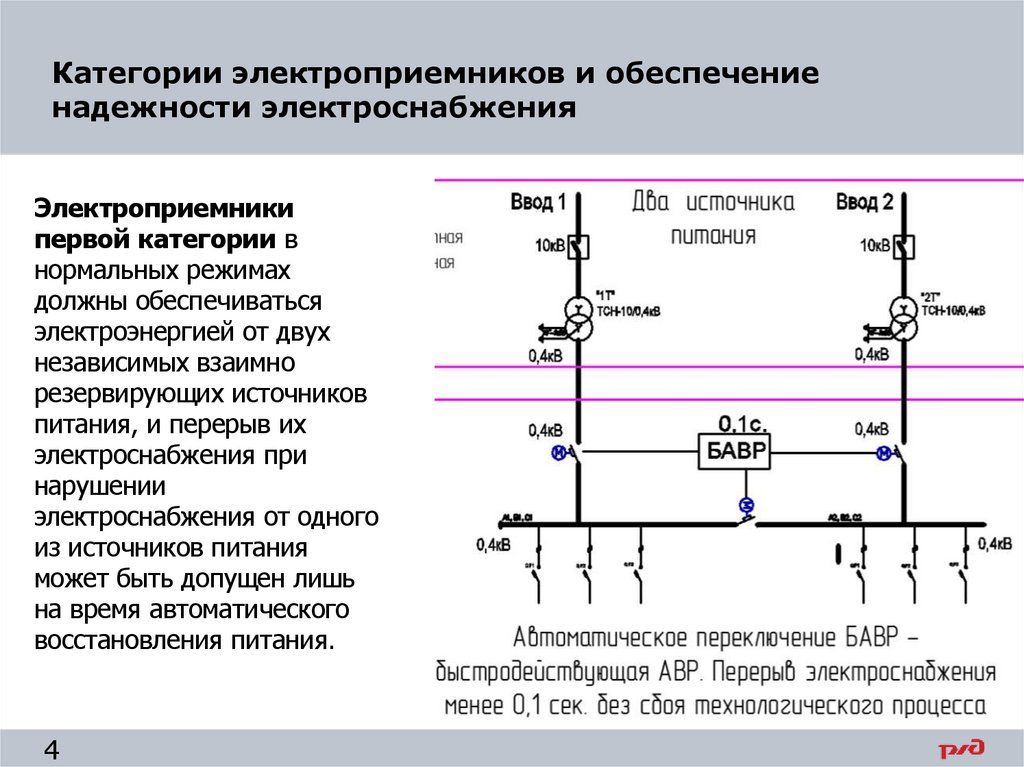

4. Категории электроприемников и обеспечение надежности электроснабжения

Электроприемники
первой категории в
нормальных режимах
должны обеспечиваться
электроэнергией от двух
независимых взаимно
резервирующих источников
питания, и перерыв их
электроснабжения при
нарушении
электроснабжения от одного
из источников питания
может быть допущен лишь
на время автоматического
восстановления питания.
4
4

5. Категории электроприемников и обеспечение надежности электроснабжения

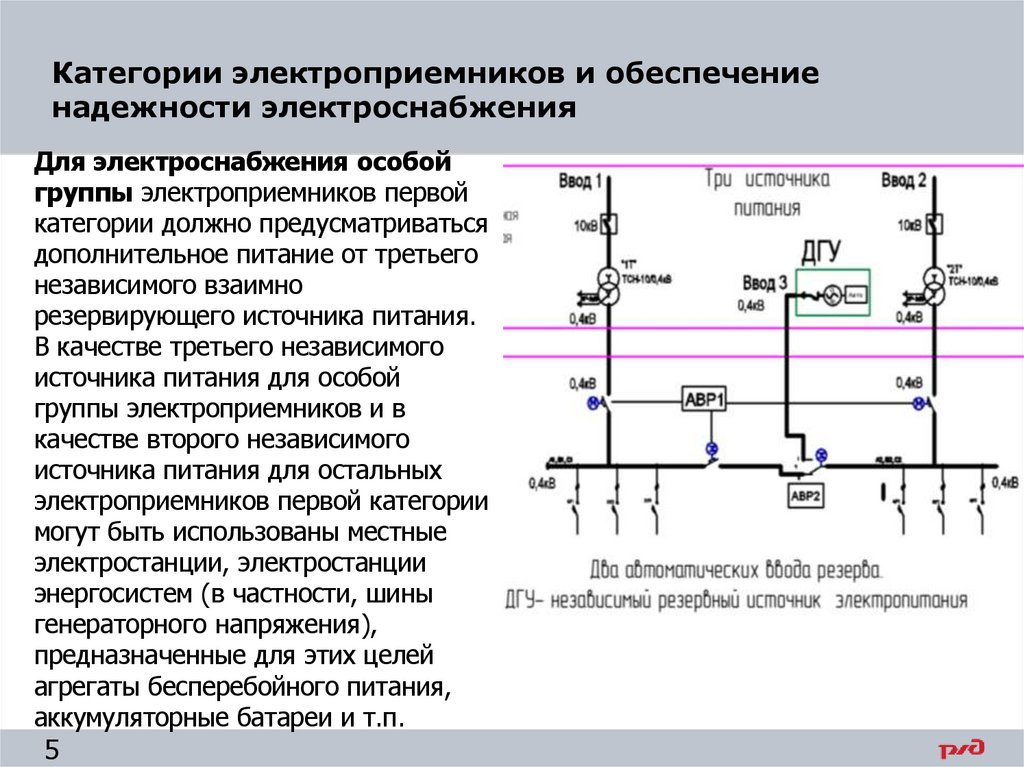

Для электроснабжения особой
группы электроприемников первой
категории должно предусматриваться
дополнительное питание от третьего
независимого взаимно
резервирующего источника питания.
В качестве третьего независимого
источника питания для особой
группы электроприемников и в
качестве второго независимого
источника питания для остальных
электроприемников первой категории
могут быть использованы местные
электростанции, электростанции
энергосистем (в частности, шины
генераторного напряжения),
предназначенные для этих целей
агрегаты бесперебойного питания,
аккумуляторные батареи и т.п.
55

6. Категории электроприемников и обеспечение надежности электроснабжения

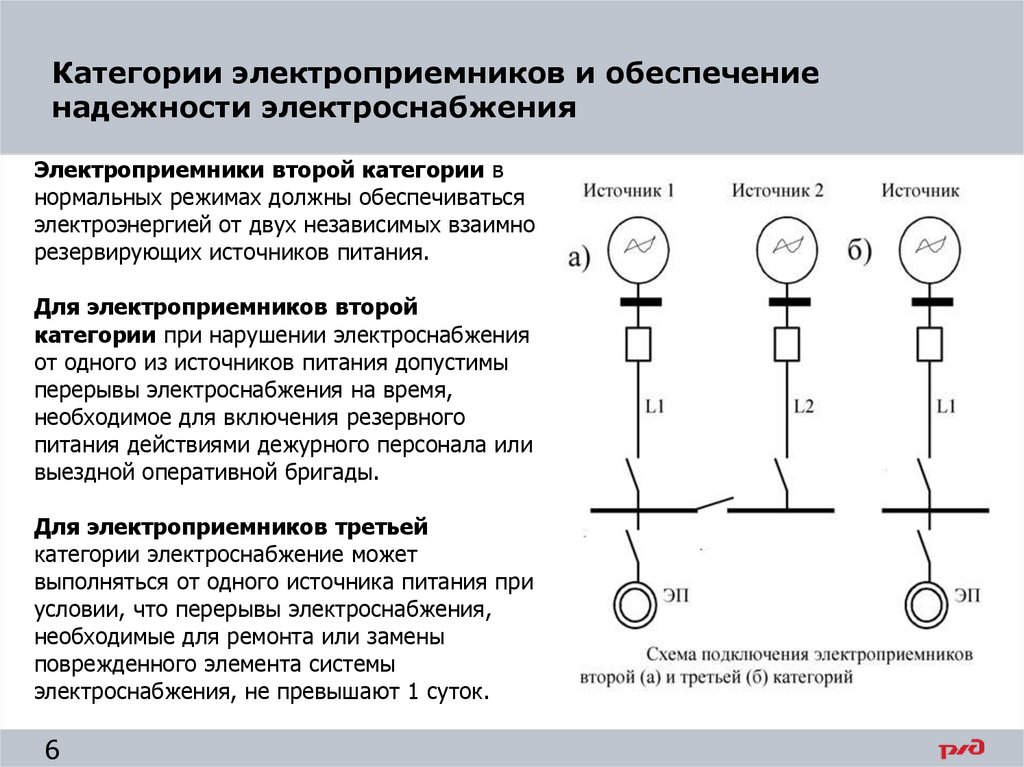

Электроприемники второй категории в
нормальных режимах должны обеспечиваться
электроэнергией от двух независимых взаимно
резервирующих источников питания.
Для электроприемников второй
категории при нарушении электроснабжения
от одного из источников питания допустимы
перерывы электроснабжения на время,
необходимое для включения резервного
питания действиями дежурного персонала или
выездной оперативной бригады.
Для электроприемников третьей
категории электроснабжение может
выполняться от одного источника питания при
условии, что перерывы электроснабжения,
необходимые для ремонта или замены
поврежденного элемента системы
электроснабжения, не превышают 1 суток.
6
6

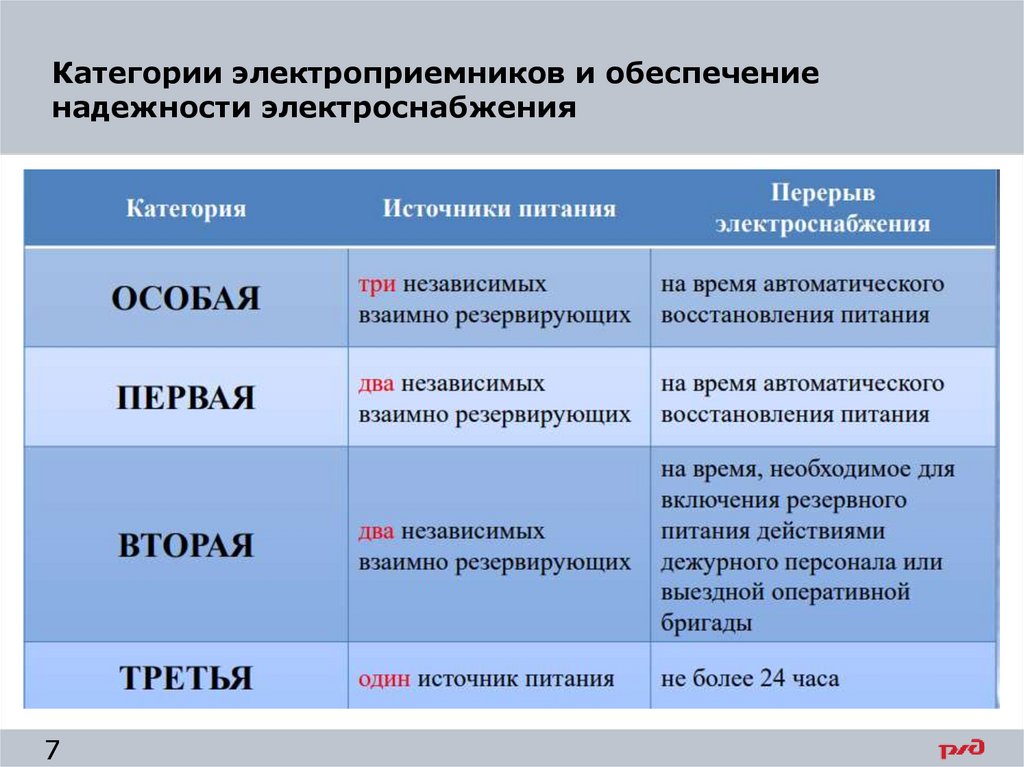

7. Категории электроприемников и обеспечение надежности электроснабжения

7
7

8. Характеристика помещений.

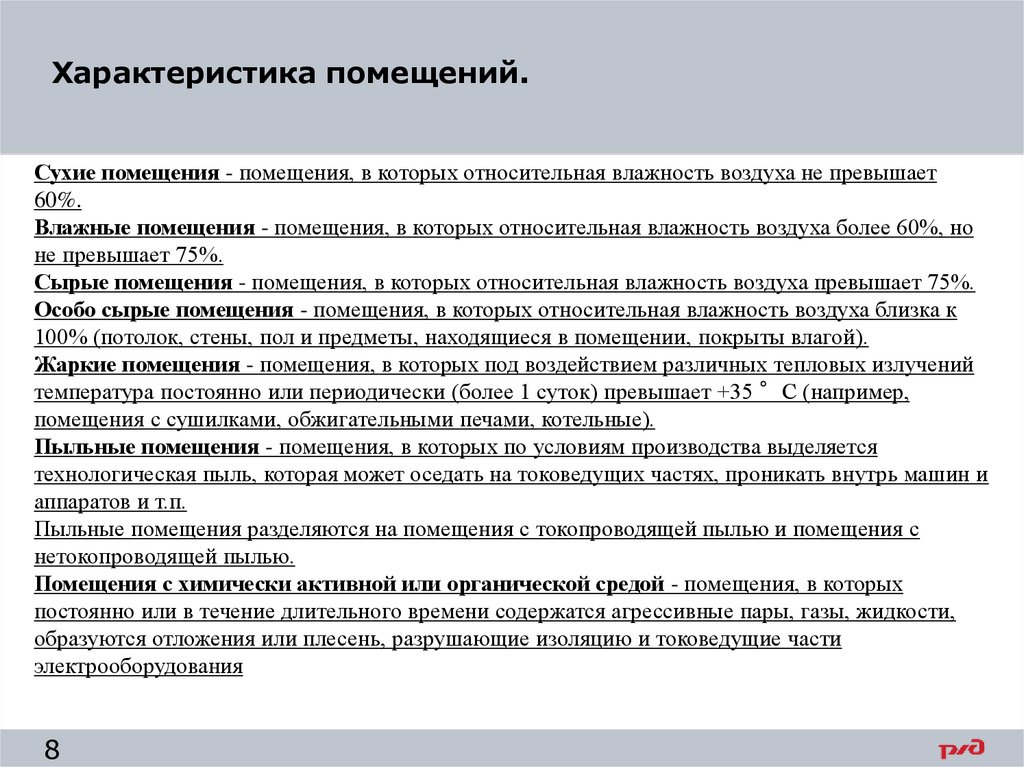

Сухие помещения - помещения, в которых относительная влажность воздуха не превышает
60%.
Влажные помещения - помещения, в которых относительная влажность воздуха более 60%, но
не превышает 75%.
Сырые помещения - помещения, в которых относительная влажность воздуха превышает 75%.
Особо сырые помещения - помещения, в которых относительная влажность воздуха близка к
100% (потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой).
Жаркие помещения - помещения, в которых под воздействием различных тепловых излучений
температура постоянно или периодически (более 1 суток) превышает +35 °C (например,
помещения с сушилками, обжигательными печами, котельные).
Пыльные помещения - помещения, в которых по условиям производства выделяется
технологическая пыль, которая может оседать на токоведущих частях, проникать внутрь машин и
аппаратов и т.п.
Пыльные помещения разделяются на помещения с токопроводящей пылью и помещения с
нетокопроводящей пылью.
Помещения с химически активной или органической средой - помещения, в которых
постоянно или в течение длительного времени содержатся агрессивные пары, газы, жидкости,
образуются отложения или плесень, разрушающие изоляцию и токоведущие части
электрооборудования
8
8

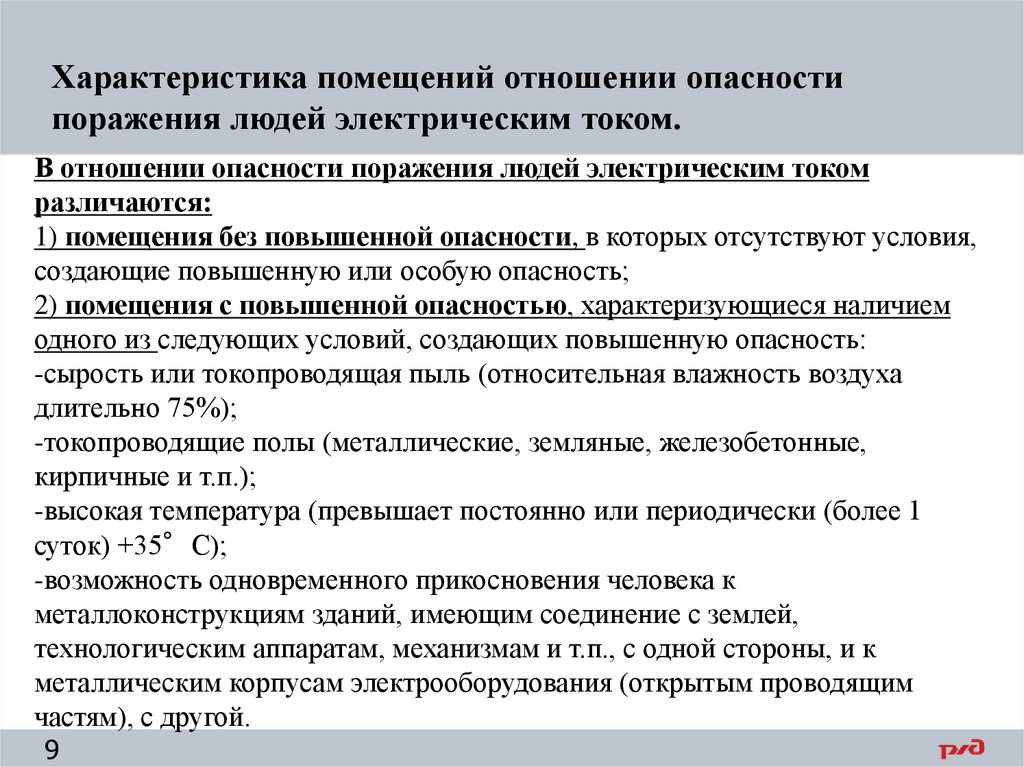

9. Характеристика помещений отношении опасности поражения людей электрическим током.

В отношении опасности поражения людей электрическим током
различаются:
1) помещения без повышенной опасности, в которых отсутствуют условия,
создающие повышенную или особую опасность;
2) помещения с повышенной опасностью, характеризующиеся наличием
одного из следующих условий, создающих повышенную опасность:
-сырость или токопроводящая пыль (относительная влажность воздуха
длительно 75%);
-токопроводящие полы (металлические, земляные, железобетонные,
кирпичные и т.п.);
-высокая температура (превышает постоянно или периодически (более 1
суток) +35°С);
-возможность одновременного прикосновения человека к
металлоконструкциям зданий, имеющим соединение с землей,
технологическим аппаратам, механизмам и т.п., с одной стороны, и к
металлическим корпусам электрооборудования (открытым проводящим
частям), с другой.
9
9

10. Характеристика помещений отношении опасности поражения людей электрическим током.

В отношении опасности поражения людей электрическим током
различаются:

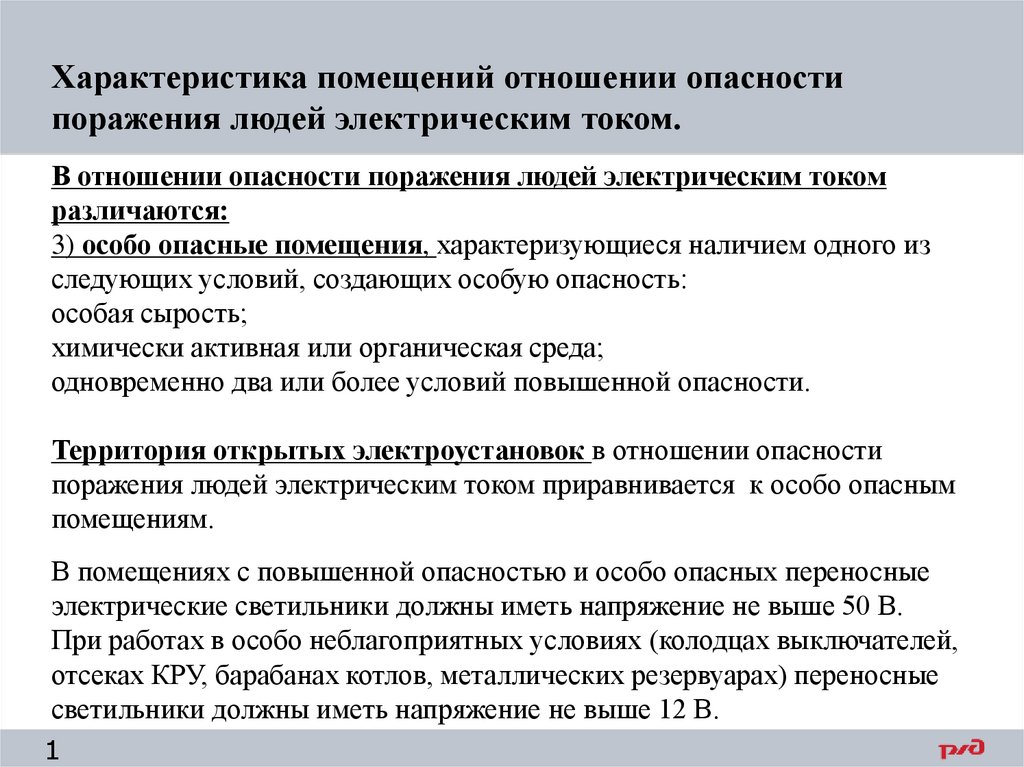

3) особо опасные помещения, характеризующиеся наличием одного из
следующих условий, создающих особую опасность:
особая сырость;
химически активная или органическая среда;
одновременно два или более условий повышенной опасности.
Территория открытых электроустановок в отношении опасности
поражения людей электрическим током приравнивается к особо опасным
помещениям.
В помещениях с повышенной опасностью и особо опасных переносные
электрические светильники должны иметь напряжение не выше 50 В.
При работах в особо неблагоприятных условиях (колодцах выключателей,
отсеках КРУ, барабанах котлов, металлических резервуарах) переносные
светильники должны иметь напряжение не выше 12 В.
1
10

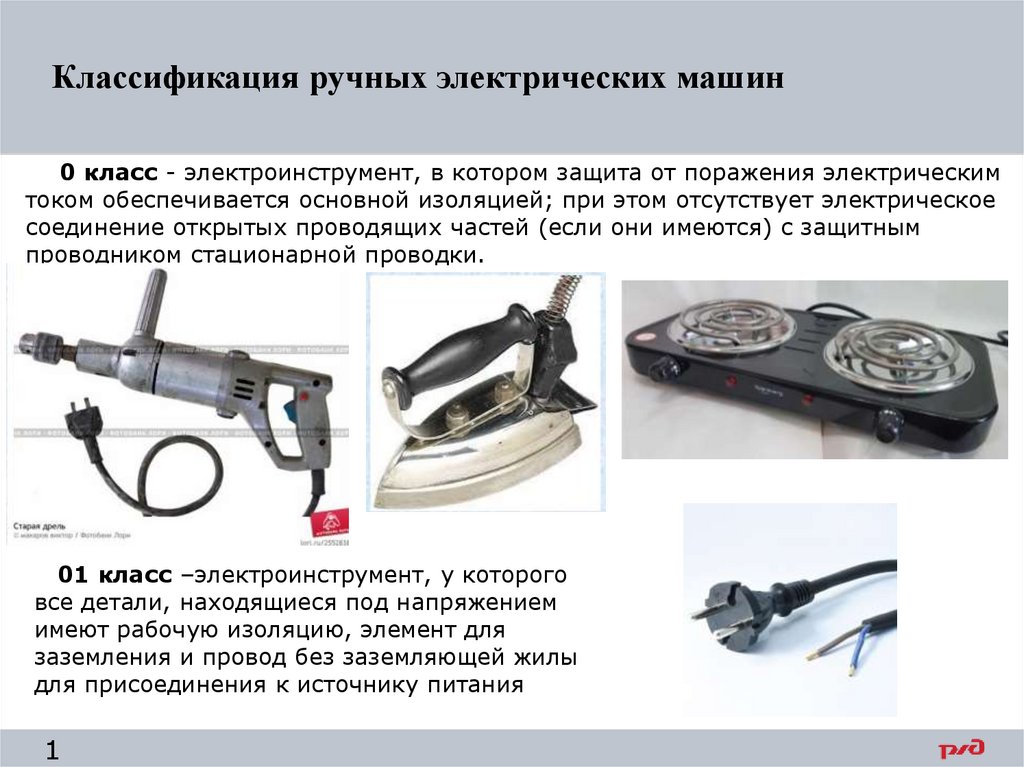

11. Классификация ручных электрических машин (ПОТ приказ 835 от 25.11.2020)

0 класс - электроинструмент, в котором защита от поражения электрическим
током обеспечивается основной изоляцией; при этом отсутствует электрическое
соединение открытых проводящих частей (если они имеются) с защитным
проводником стационарной проводки;
I класс - электроинструмент, в котором защита от поражения электрическим
током обеспечивается основной изоляцией и соединением открытых проводящих
частей, доступных для прикосновения, с защитным проводником стационарной
проводки;
II класс - электроинструмент, у которого защита от поражения
электрическим током обеспечивается применением двойной или усиленной
изоляции;
III класс - электроинструмент, в котором защита от поражения
электрическим током основана на питании от источника безопасного
сверхнизкого напряжения не выше 50 В и в котором не возникают напряжения
выше безопасного сверхнизкого напряжения.
1
11

12. Классификация ручных электрических машин

0 класс - электроинструмент, в котором защита от поражения электрическим
током обеспечивается основной изоляцией; при этом отсутствует электрическое
соединение открытых проводящих частей (если они имеются) с защитным
проводником стационарной проводки.
01 класс –электроинструмент, у которого
все детали, находящиеся под напряжением
имеют рабочую изоляцию, элемент для
заземления и провод без заземляющей жилы
для присоединения к источнику питания
1
12

13. Классификация ручных электрических машин

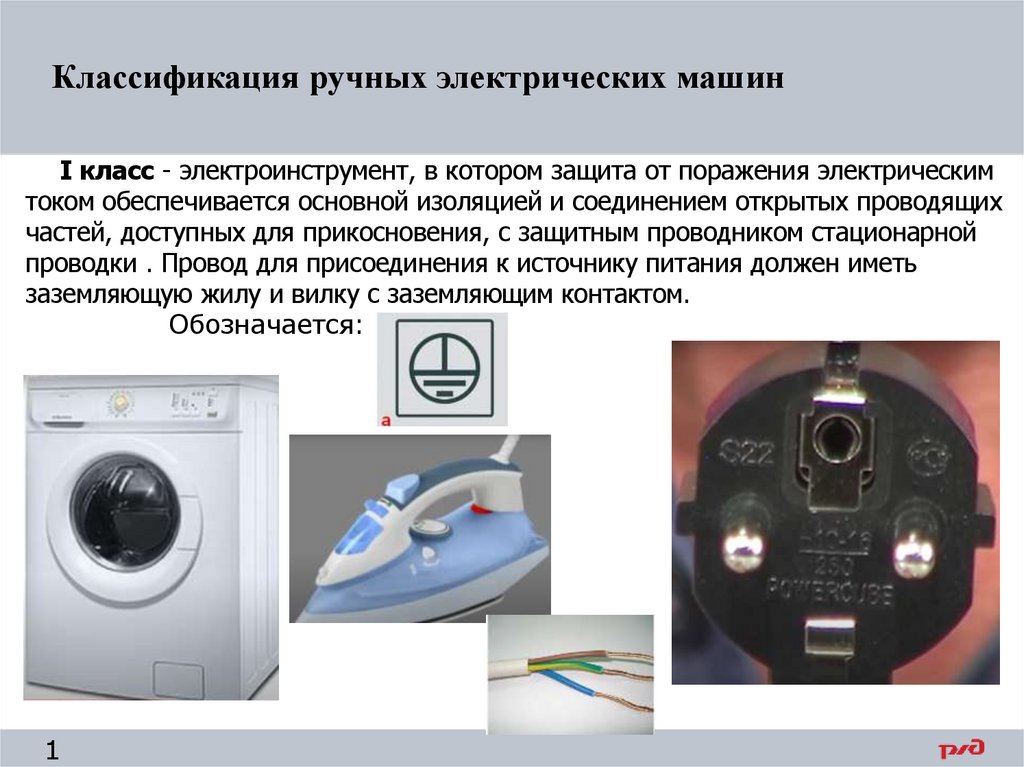

I класс - электроинструмент, в котором защита от поражения электрическим
током обеспечивается основной изоляцией и соединением открытых проводящих
частей, доступных для прикосновения, с защитным проводником стационарной
проводки . Провод для присоединения к источнику питания должен иметь
заземляющую жилу и вилку с заземляющим контактом.
Обозначается:
1
13

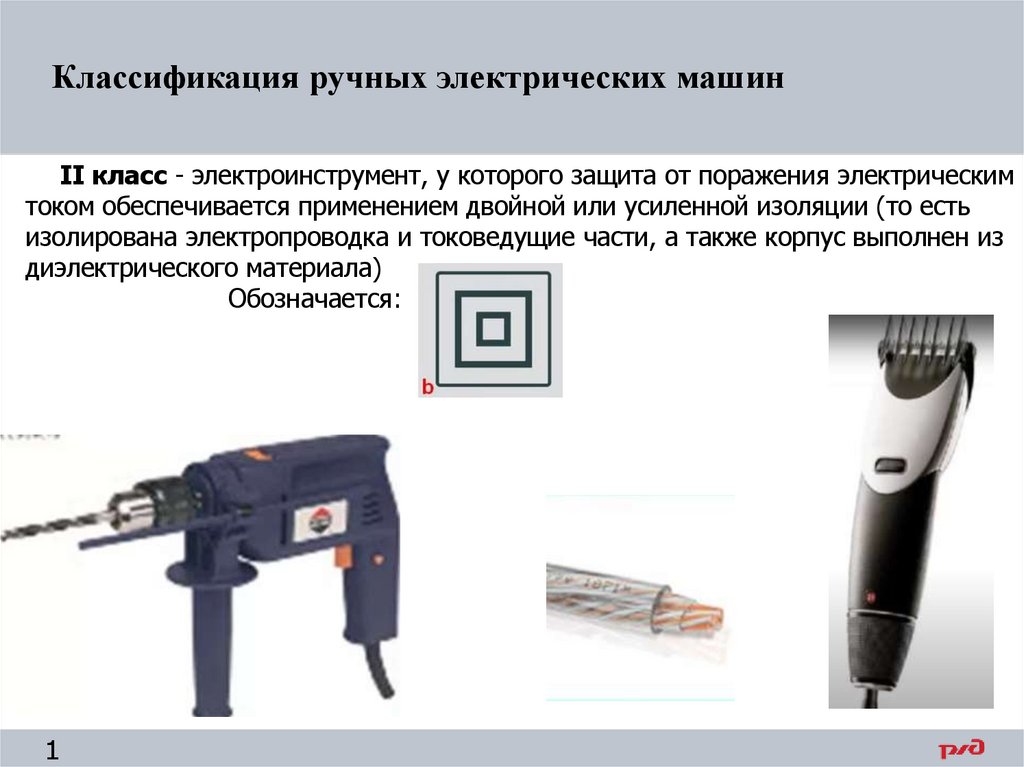

14. Классификация ручных электрических машин

II класс - электроинструмент, у которого защита от поражения электрическим
током обеспечивается применением двойной или усиленной изоляции (то есть
изолирована электропроводка и токоведущие части, а также корпус выполнен из
диэлектрического материала)
Обозначается:
1
14

15. Классификация ручных электрических машин

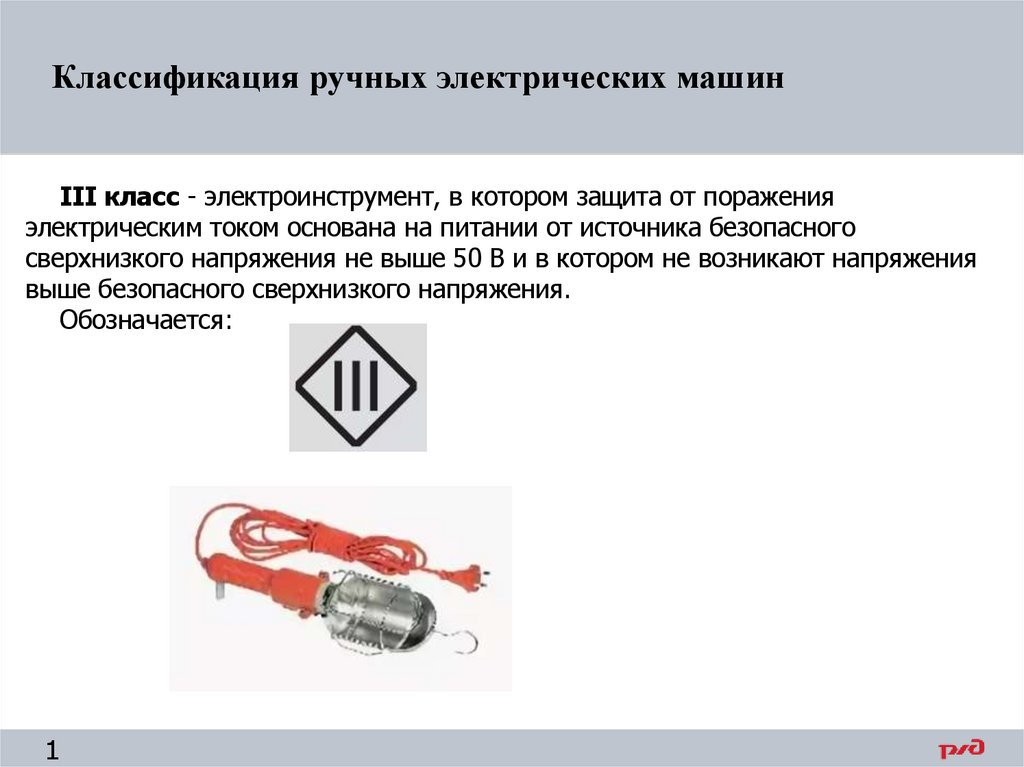

III класс - электроинструмент, в котором защита от поражения
электрическим током основана на питании от источника безопасного
сверхнизкого напряжения не выше 50 В и в котором не возникают напряжения
выше безопасного сверхнизкого напряжения.
Обозначается:
1
15

16. Классификация ручных электрических машин.

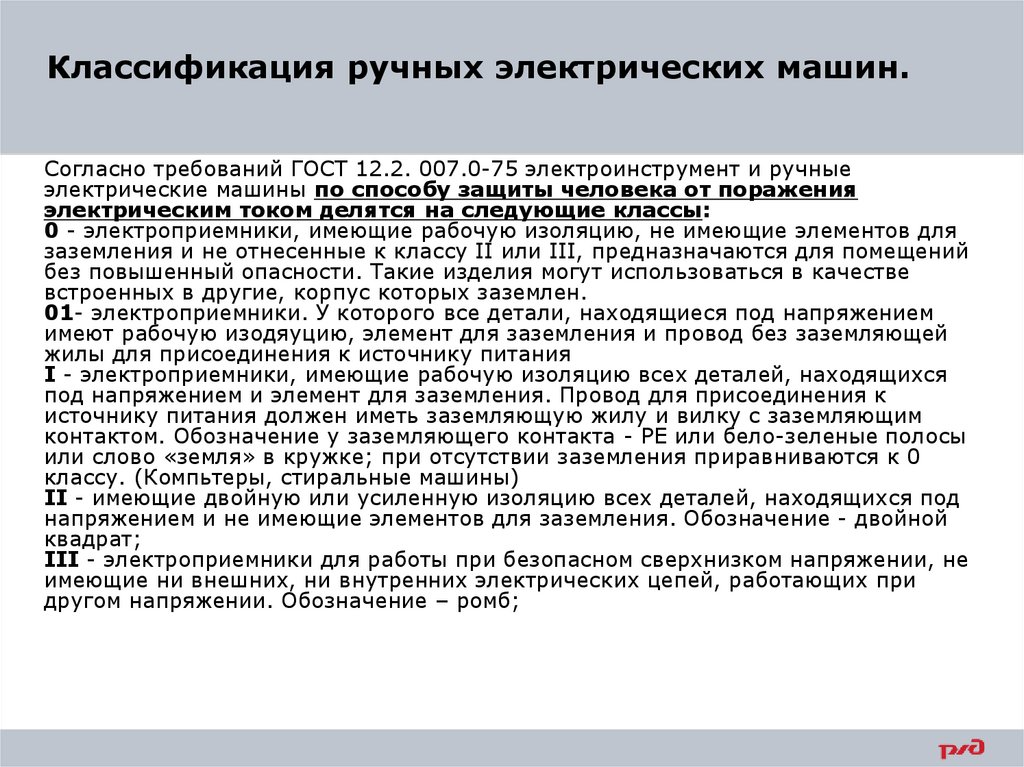

Согласно требований ГОСТ 12.2. 007.0-75 электроинструмент и ручные
электрические машины по способу защиты человека от поражения
электрическим током делятся на следующие классы:
0 - электроприемники, имеющие рабочую изоляцию, не имеющие элементов для
заземления и не отнесенные к классу II или III, предназначаются для помещений
без повышенный опасности. Такие изделия могут использоваться в качестве
встроенных в другие, корпус которых заземлен.
01- электроприемники. У которого все детали, находящиеся под напряжением
имеют рабочую изодяуцию, элемент для заземления и провод без заземляющей
жилы для присоединения к источнику питания
I - электроприемники, имеющие рабочую изоляцию всех деталей, находящихся
под напряжением и элемент для заземления. Провод для присоединения к
источнику питания должен иметь заземляющую жилу и вилку с заземляющим
контактом. Обозначение у заземляющего контакта - PE или бело-зеленые полосы
или слово «земля» в кружке; при отсутствии заземления приравниваются к 0
классу. (Компьтеры, стиральные машины)
II - имеющие двойную или усиленную изоляцию всех деталей, находящихся под
напряжением и не имеющие элементов для заземления. Обозначение - двойной
квадрат;
III - электроприемники для работы при безопасном сверхнизком напряжении, не
имеющие ни внешних, ни внутренних электрических цепей, работающих при
другом напряжении. Обозначение – ромб;
16

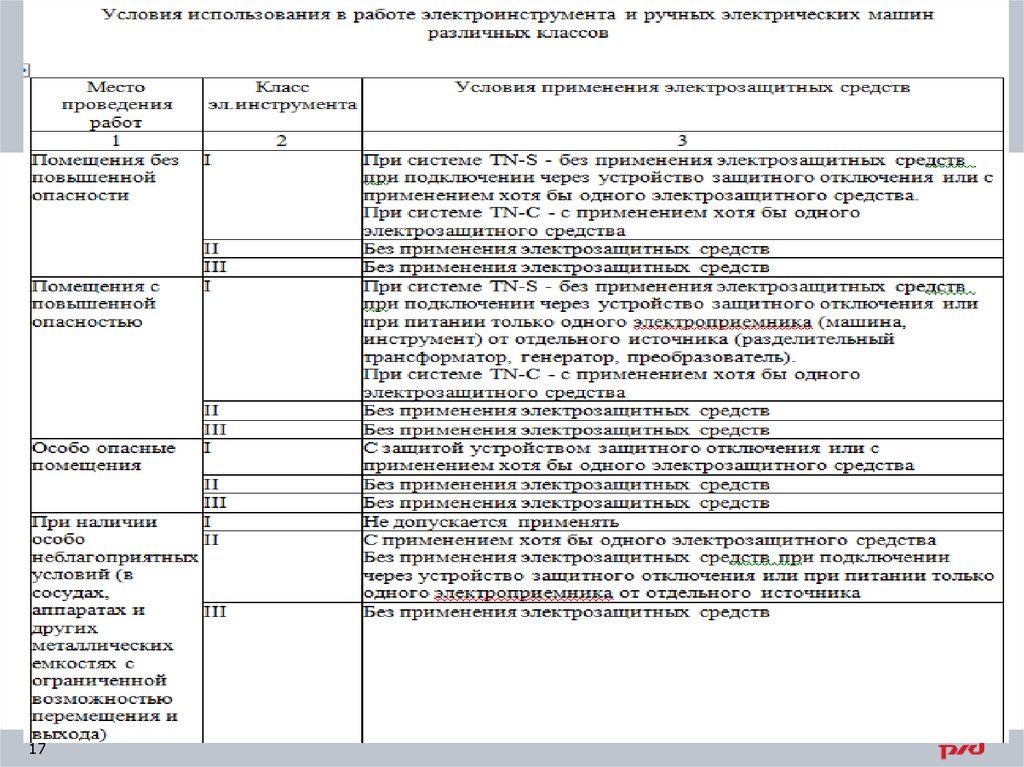

17.

17

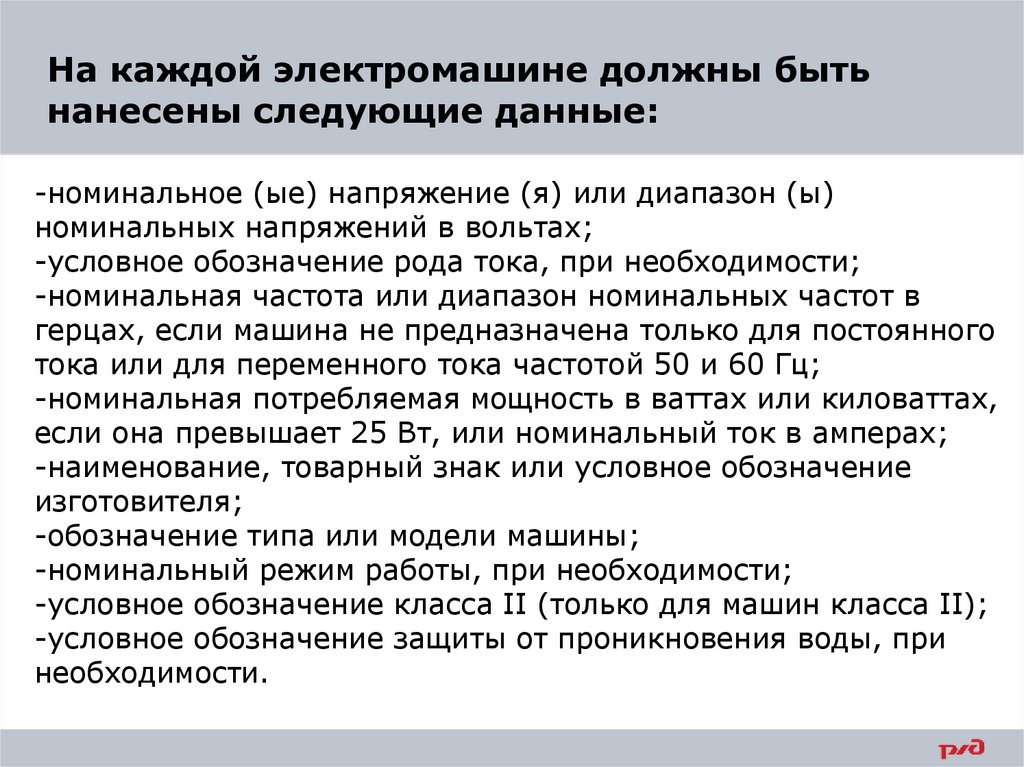

18. На каждой электромашине должны быть нанесены следующие данные:

-номинальное (ые) напряжение (я) или диапазон (ы)
номинальных напряжений в вольтах;
-условное обозначение рода тока, при необходимости;
-номинальная частота или диапазон номинальных частот в
герцах, если машина не предназначена только для постоянного
тока или для переменного тока частотой 50 и 60 Гц;
-номинальная потребляемая мощность в ваттах или киловаттах,
если она превышает 25 Вт, или номинальный ток в амперах;
-наименование, товарный знак или условное обозначение
изготовителя;
-обозначение типа или модели машины;
-номинальный режим работы, при необходимости;
-условное обозначение класса II (только для машин класса II);
-условное обозначение защиты от проникновения воды, при
необходимости.
18

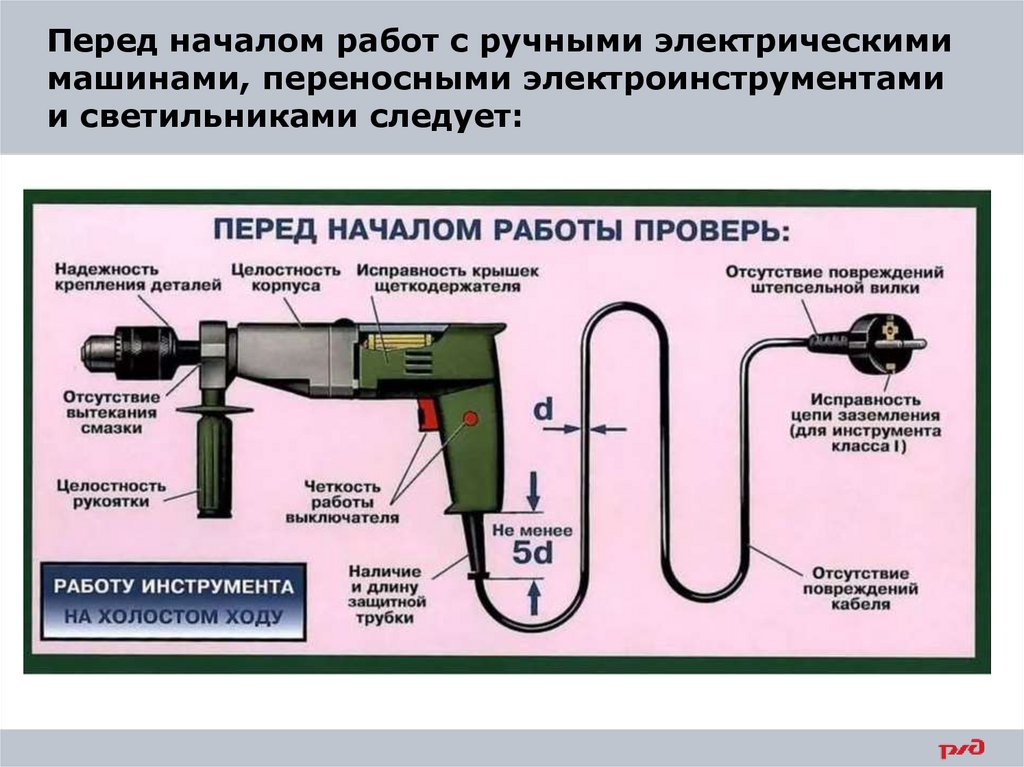

19. Перед началом работ с ручными электрическими машинами, переносными электроинструментами и светильниками следует:

19

20. Перед началом работ с ручными электрическими машинами, переносными электроинструментами и светильниками следует:

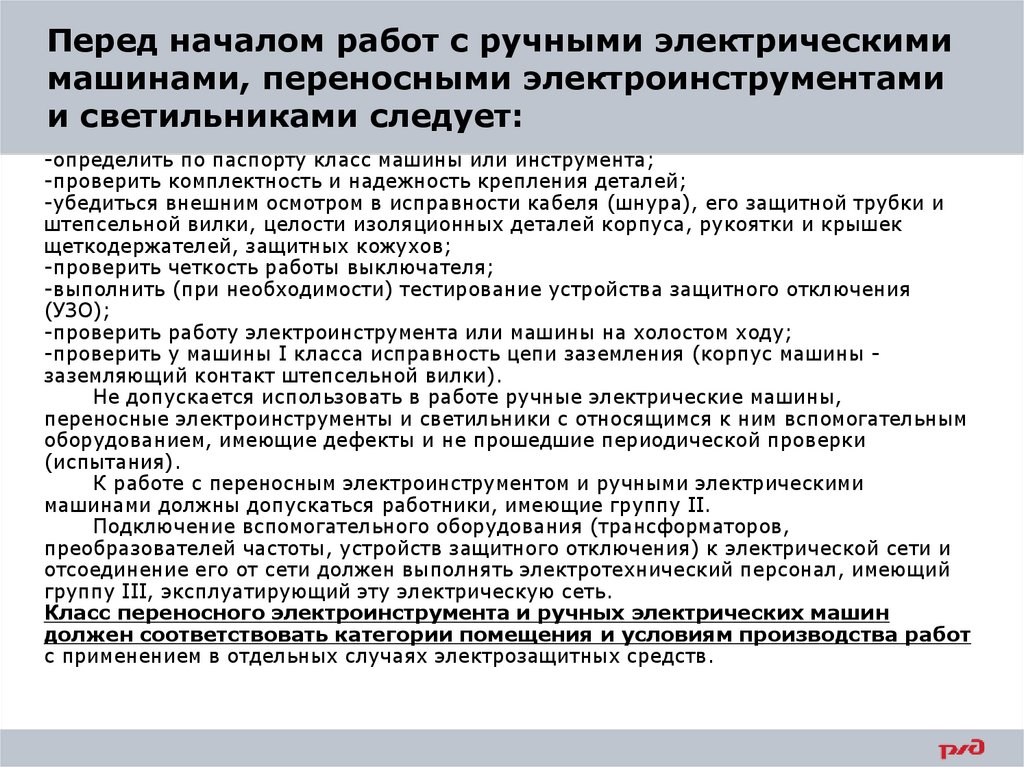

-определить по паспорту класс машины или инструмента;
-проверить комплектность и надежность крепления деталей;
-убедиться внешним осмотром в исправности кабеля (шнура), его защитной трубки и
штепсельной вилки, целости изоляционных деталей корпуса, рукоятки и крышек
щеткодержателей, защитных кожухов;
-проверить четкость работы выключателя;
-выполнить (при необходимости) тестирование устройства защитного отключения
(УЗО);
-проверить работу электроинструмента или машины на холостом ходу;
-проверить у машины I класса исправность цепи заземления (корпус машины заземляющий контакт штепсельной вилки).
Не допускается использовать в работе ручные электрические машины,
переносные электроинструменты и светильники с относящимся к ним вспомогательным
оборудованием, имеющие дефекты и не прошедшие периодической проверки
(испытания).
К работе с переносным электроинструментом и ручными электрическими
машинами должны допускаться работники, имеющие группу II.
Подключение вспомогательного оборудования (трансформаторов,
преобразователей частоты, устройств защитного отключения) к электрической сети и
отсоединение его от сети должен выполнять электротехнический персонал, имеющий
группу III, эксплуатирующий эту электрическую сеть.
Класс переносного электроинструмента и ручных электрических машин
должен соответствовать категории помещения и условиям производства работ
с применением в отдельных случаях электрозащитных средств.
20

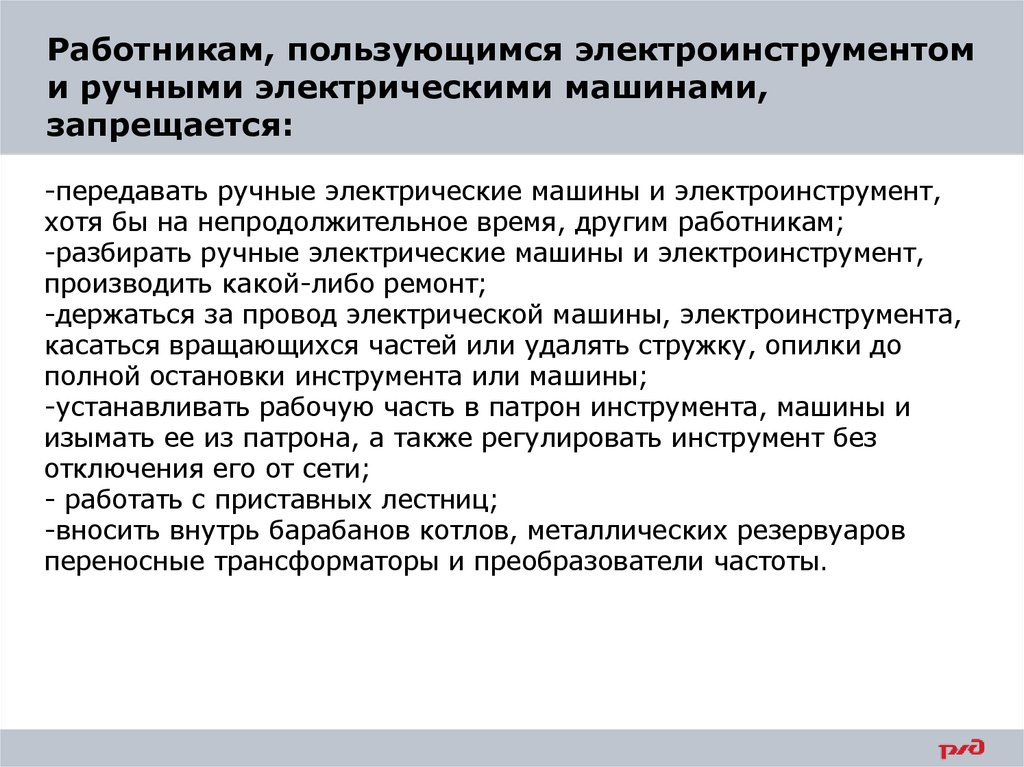

21. Работникам, пользующимся электроинструментом и ручными электрическими машинами, запрещается:

-передавать ручные электрические машины и электроинструмент,
хотя бы на непродолжительное время, другим работникам;
-разбирать ручные электрические машины и электроинструмент,
производить какой-либо ремонт;
-держаться за провод электрической машины, электроинструмента,
касаться вращающихся частей или удалять стружку, опилки до
полной остановки инструмента или машины;
-устанавливать рабочую часть в патрон инструмента, машины и
изымать ее из патрона, а также регулировать инструмент без
отключения его от сети;
- работать с приставных лестниц;
-вносить внутрь барабанов котлов, металлических резервуаров
переносные трансформаторы и преобразователи частоты.
21

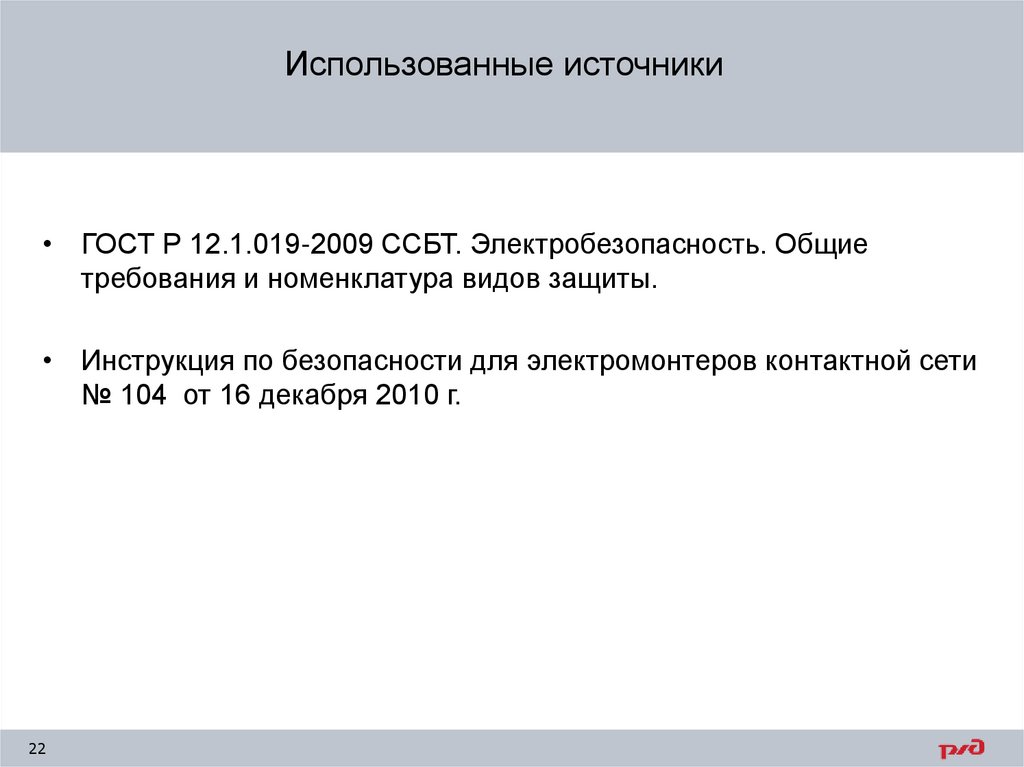

22. Использованные источники

• ГОСТ Р 12.1.019-2009 ССБТ. Электробезопасность. Общие
требования и номенклатура видов защиты.
• Инструкция по безопасности для электромонтеров контактной сети
№ 104 от 16 декабря 2010 г.
22

23.

Спасибо за внимание!
23
23

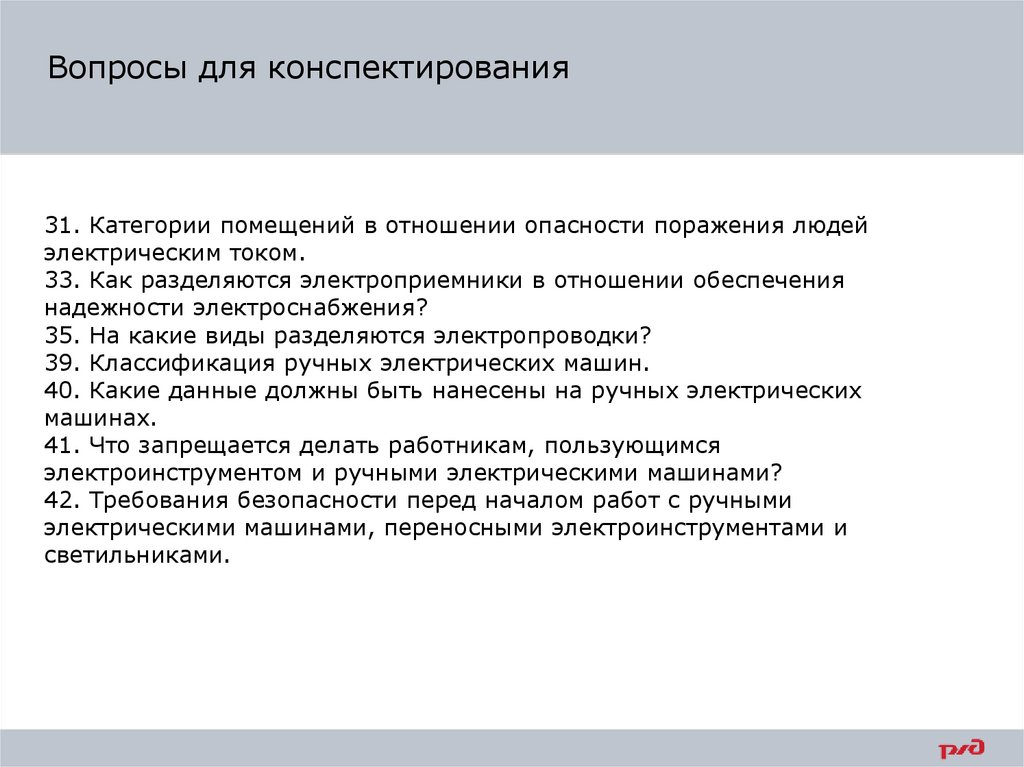

24. Вопросы для конспектирования

31. Категории помещений в отношении опасности поражения людей
электрическим током.
33. Как разделяются электроприемники в отношении обеспечения
надежности электроснабжения?
35. На какие виды разделяются электропроводки?
39. Классификация ручных электрических машин.
40. Какие данные должны быть нанесены на ручных электрических
машинах.
41. Что запрещается делать работникам, пользующимся
электроинструментом и ручными электрическими машинами?
42. Требования безопасности перед началом работ с ручными
электрическими машинами, переносными электроинструментами и
светильниками.
24
