Газобезопасность. Вредные и опасные свойства паров нефти и газов

1.

Раздел 3. Газобезопасность

2.

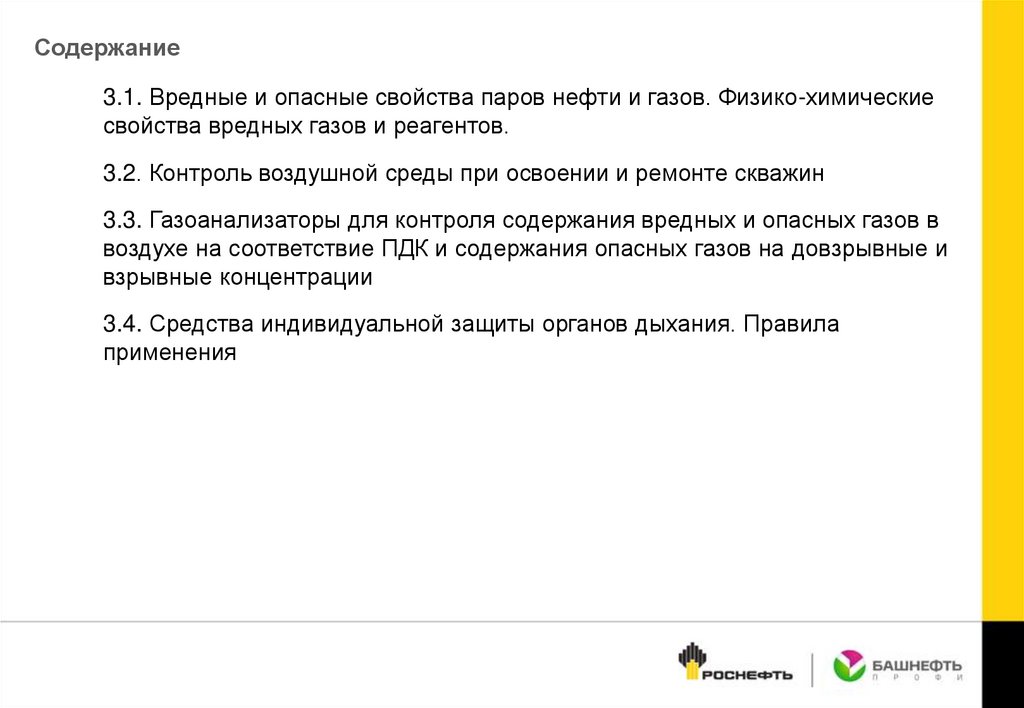

Содержание
3.1. Вредные и опасные свойства паров нефти и газов. Физико-химические
свойства вредных газов и реагентов.
3.2. Контроль воздушной среды при освоении и ремонте скважин

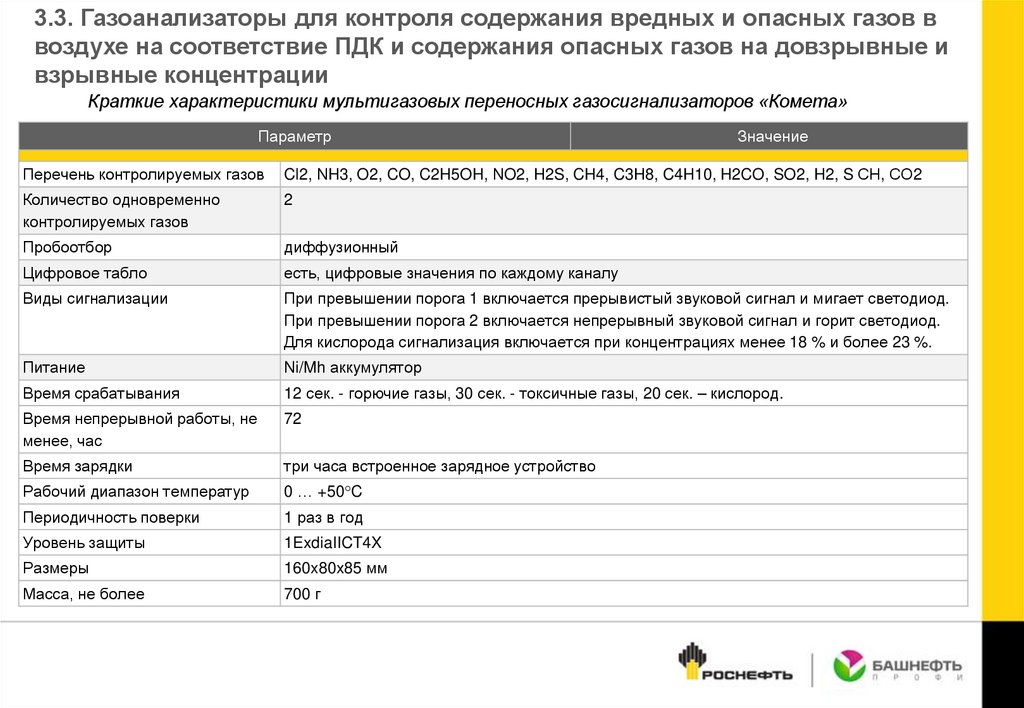

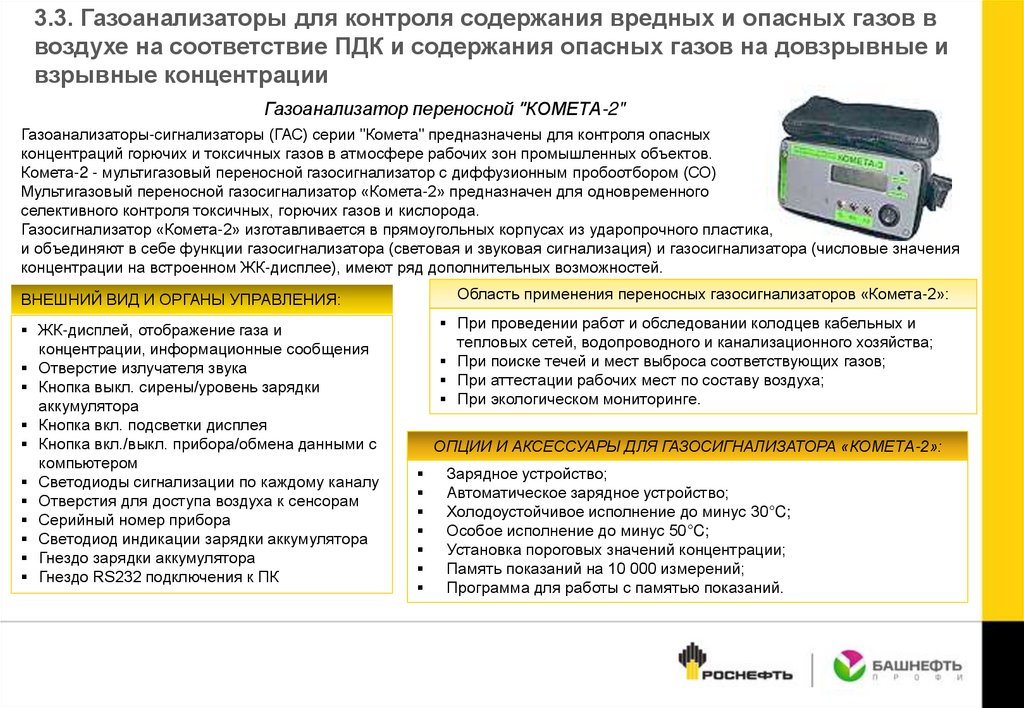

3.3. Газоанализаторы для контроля содержания вредных и опасных газов в
воздухе на соответствие ПДК и содержания опасных газов на довзрывные и
взрывные концентрации

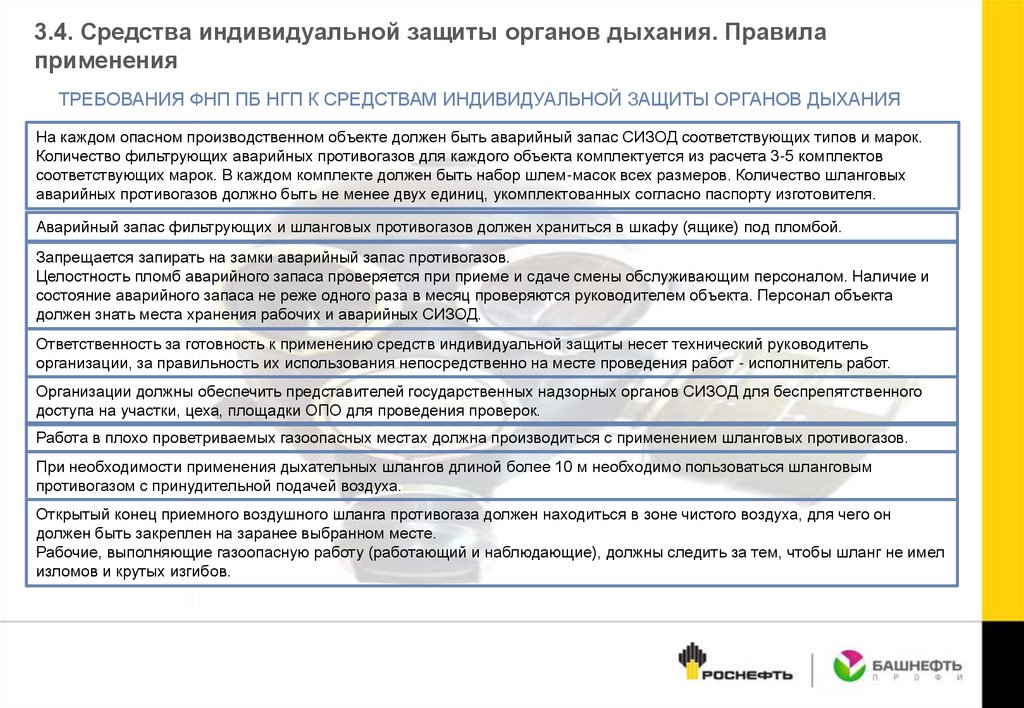

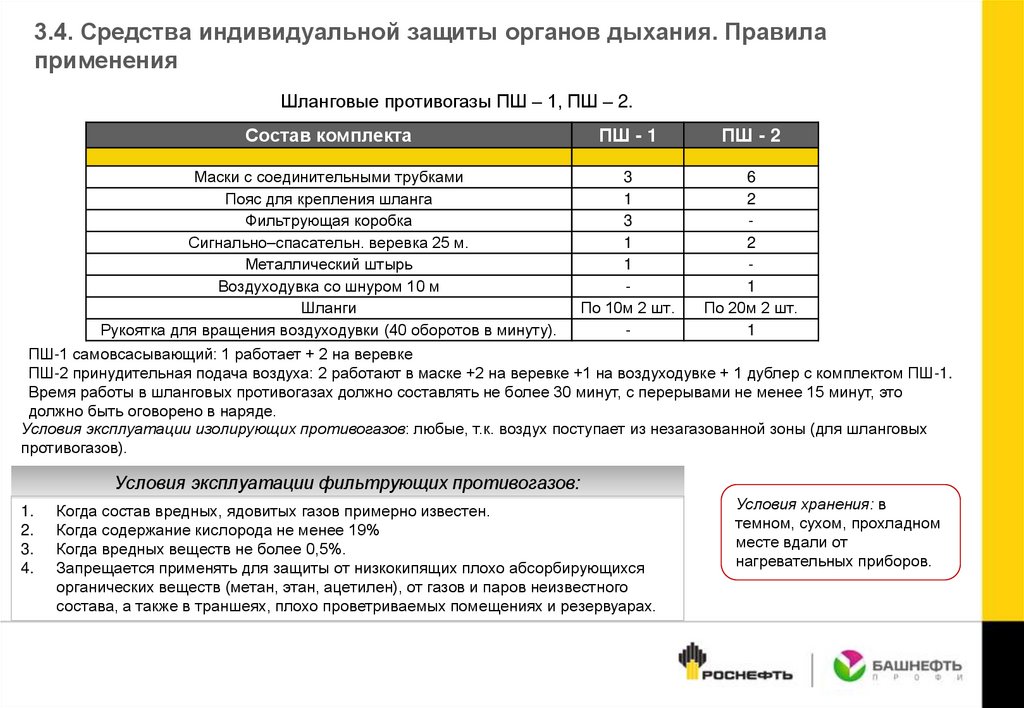

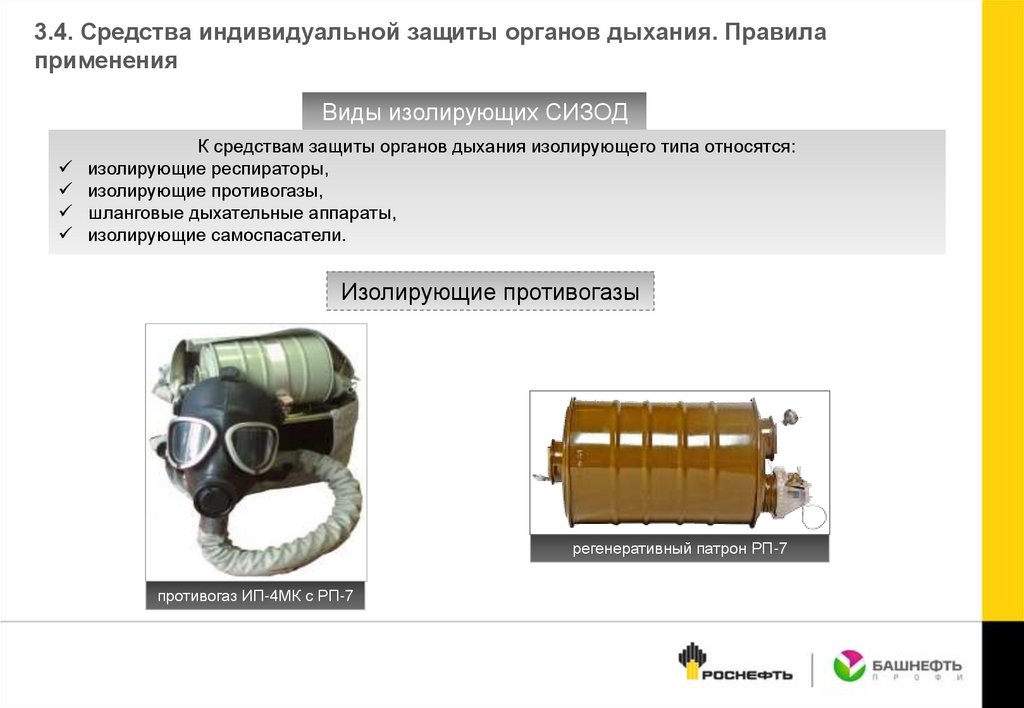

3.4. Средства индивидуальной защиты органов дыхания. Правила
применения

3.

3.1. Вредные и опасные свойства паров нефти и газов. Физико-химические
свойства вредных газов и реагентов

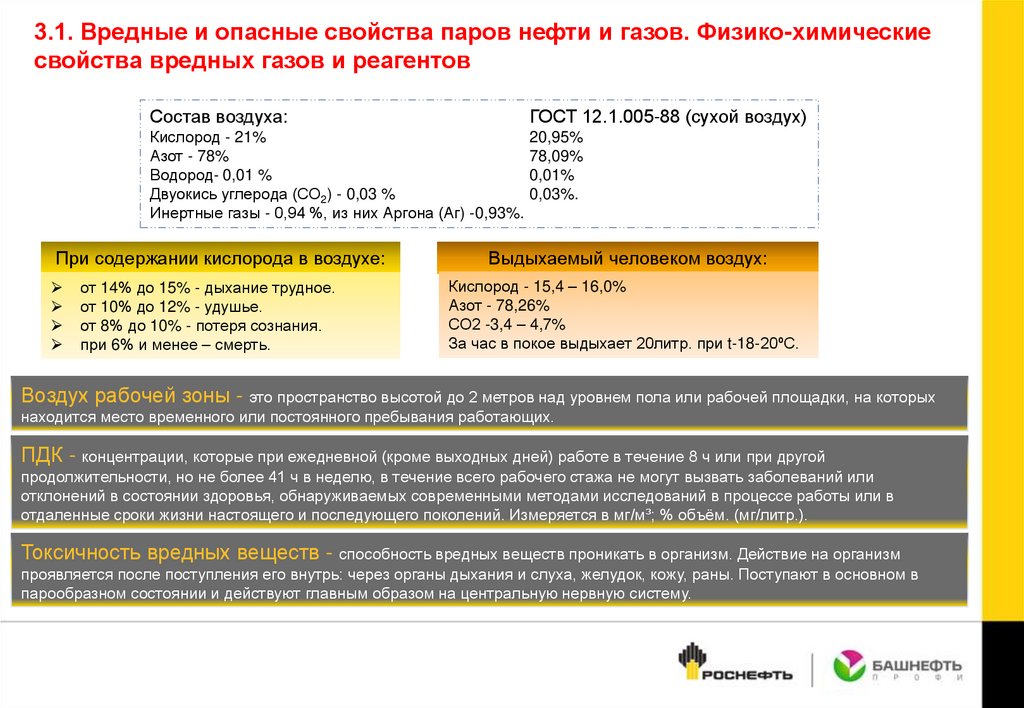

Состав воздуха:
ГОСТ 12.1.005-88 (сухой воздух)
Кислород - 21%
20,95%
Азот - 78%
78,09%
Водород- 0,01 %
0,01%
Двуокись углерода (СО2) - 0,03 %
0,03%.
Инертные газы - 0,94 %, из них Аргона (Аг) -0,93%.
При содержании кислорода в воздухе:
от 14% до 15% - дыхание трудное.
от 10% до 12% - удушье.
от 8% до 10% - потеря сознания.
при 6% и менее – смерть.
Выдыхаемый человеком воздух:
Кислород - 15,4 – 16,0%
Азот - 78,26%
СО2 -3,4 – 4,7%
За час в покое выдыхает 20литр. при t-18-20ºС.
Воздух рабочей зоны - это пространство высотой до 2 метров над уровнем пола или рабочей площадки, на которых
находится место временного или постоянного пребывания работающих.
ПДК - концентрации, которые при ежедневной (кроме выходных дней) работе в течение 8 ч или при другой
продолжительности, но не более 41 ч в неделю, в течение всего рабочего стажа не могут вызвать заболеваний или
отклонений в состоянии здоровья, обнаруживаемых современными методами исследований в процессе работы или в
отдаленные сроки жизни настоящего и последующего поколений. Измеряется в мг/м³; % объём. (мг/литр.).
Токсичность вредных веществ - способность вредных веществ проникать в организм. Действие на организм
проявляется после поступления его внутрь: через органы дыхания и слуха, желудок, кожу, раны. Поступают в основном в
парообразном состоянии и действуют главным образом на центральную нервную систему.

4.

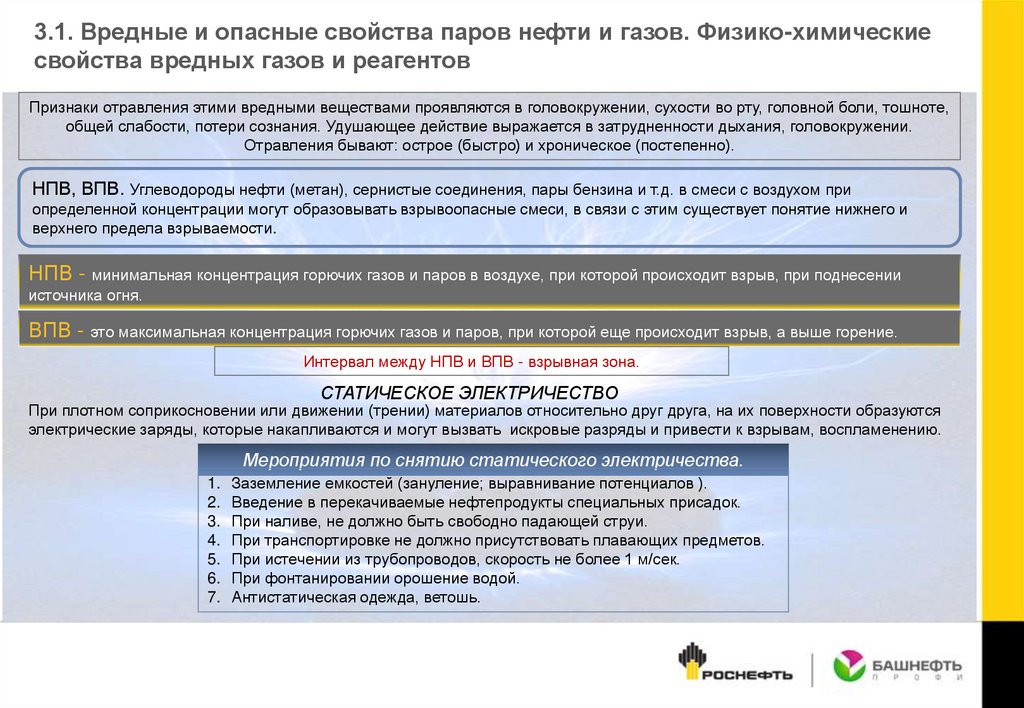

3.1. Вредные и опасные свойства паров нефти и газов. Физико-химические
свойства вредных газов и реагентов
Признаки отравления этими вредными веществами проявляются в головокружении, сухости во рту, головной боли, тошноте,
общей слабости, потери сознания. Удушающее действие выражается в затрудненности дыхания, головокружении.
Отравления бывают: острое (быстро) и хроническое (постепенно).
НПВ, ВПВ. Углеводороды нефти (метан), сернистые соединения, пары бензина и т.д. в смеси с воздухом при
определенной концентрации могут образовывать взрывоопасные смеси, в связи с этим существует понятие нижнего и
верхнего предела взрываемости.
НПВ - минимальная концентрация горючих газов и паров в воздухе, при которой происходит взрыв, при поднесении
источника огня.
ВПВ - это максимальная концентрация горючих газов и паров, при которой еще происходит взрыв, а выше горение.
Интервал между НПВ и ВПВ - взрывная зона.
СТАТИЧЕСКОЕ ЭЛЕКТРИЧЕСТВО
При плотном соприкосновении или движении (трении) материалов относительно друг друга, на их поверхности образуются
электрические заряды, которые накапливаются и могут вызвать искровые разряды и привести к взрывам, воспламенению.
Мероприятия по снятию статического электричества.
1. Заземление емкостей (зануление; выравнивание потенциалов ).
2. Введение в перекачиваемые нефтепродукты специальных присадок.
3. При наливе, не должно быть свободно падающей струи.
4. При транспортировке не должно присутствовать плавающих предметов.
5. При истечении из трубопроводов, скорость не более 1 м/сек.
6. При фонтанировании орошение водой.
7. Антистатическая одежда, ветошь.

5.

3.1. Вредные и опасные свойства паров нефти и газов. Физико-химические
свойства вредных газов и реагентов

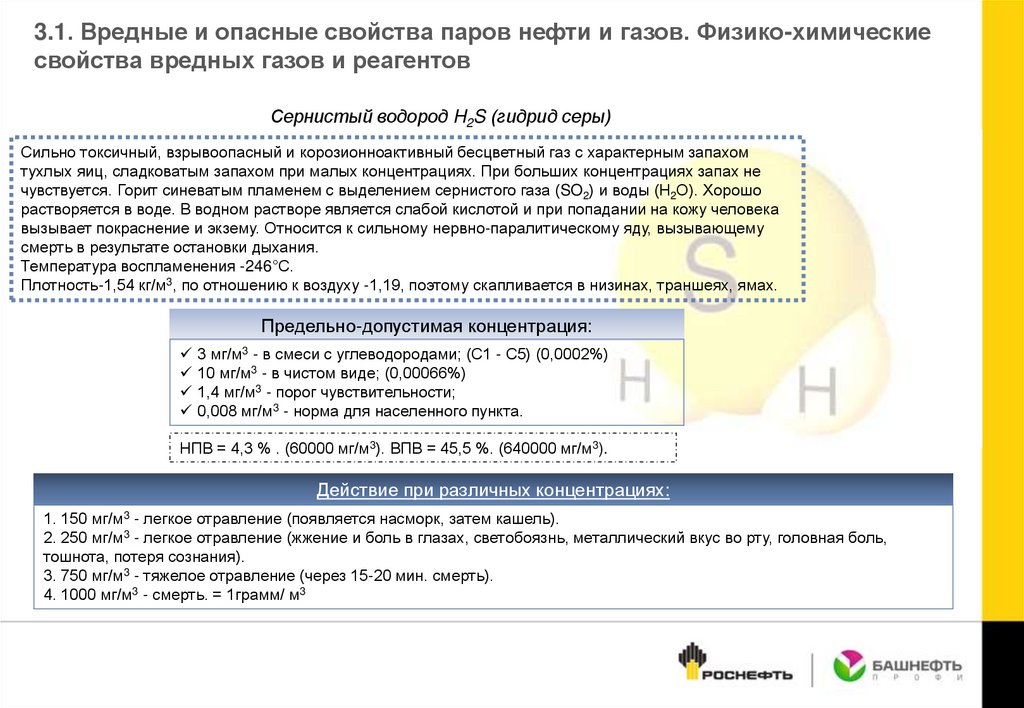

Сернистый водород H2S (гидрид серы)
Сильно токсичный, взрывоопасный и корозионноактивный бесцветный газ с характерным запахом
тухлых яиц, сладковатым запахом при малых концентрациях. При больших концентрациях запах не
чувствуется. Горит синеватым пламенем с выделением сернистого газа (SO2) и воды (Н2О). Хорошо
растворяется в воде. В водном растворе является слабой кислотой и при попадании на кожу человека
вызывает покраснение и экзему. Относится к сильному нервно-паралитическому яду, вызывающему
смерть в результате остановки дыхания.
Температура воспламенения -246°С.
Плотность-1,54 кг/м3, по отношению к воздуху -1,19, поэтому скапливается в низинах, траншеях, ямах.
Предельно-допустимая концентрация:
3 мг/м3 - в смеси с углеводородами; (С1 - С5) (0,0002%)
10 мг/м3 - в чистом виде; (0,00066%)
1,4 мг/м3 - порог чувствительности;
0,008 мг/м3 - норма для населенного пункта.
НПВ = 4,3 % . (60000 мг/м3). ВПВ = 45,5 %. (640000 мг/м3).
Действие при различных концентрациях:
1. 150 мг/м3 - легкое отравление (появляется насморк, затем кашель).
2. 250 мг/м3 - легкое отравление (жжение и боль в глазах, светобоязнь, металлический вкус во рту, головная боль,
тошнота, потеря сознания).
3. 750 мг/м3 - тяжелое отравление (через 15-20 мин. смерть).
4. 1000 мг/м3 - смерть. = 1грамм/ м3

6.

3.1. Вредные и опасные свойства паров нефти и газов. Физико-химические
свойства вредных газов и реагентов

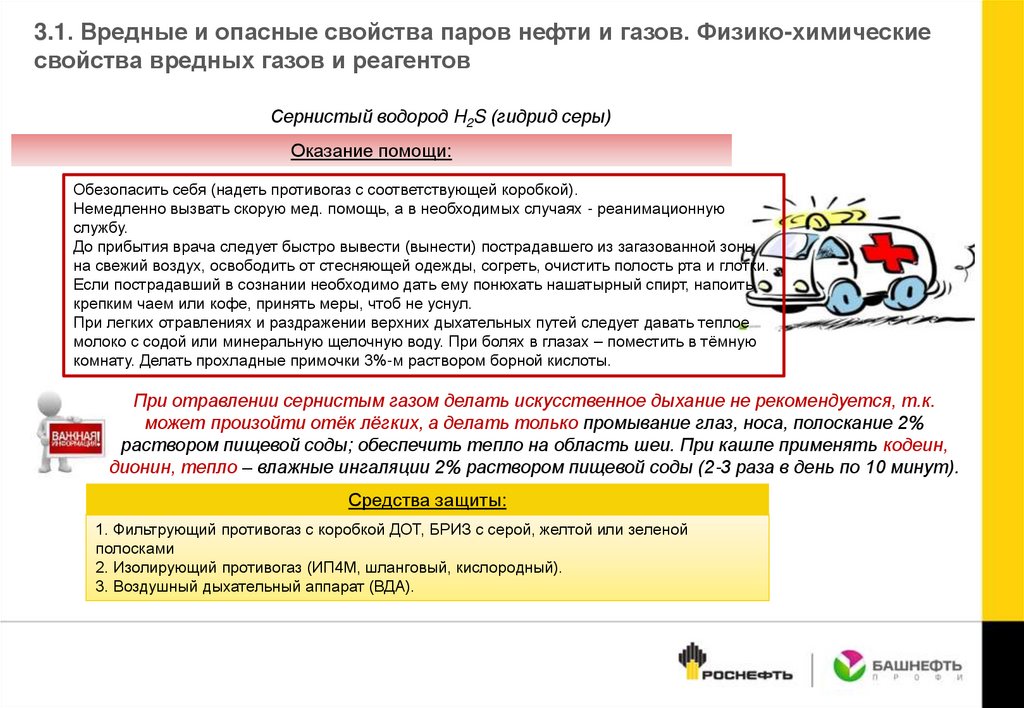

Сернистый водород H2S (гидрид серы)
Оказание помощи:
Обезопасить себя (надеть противогаз с соответствующей коробкой).
Немедленно вызвать скорую мед. помощь, а в необходимых случаях - реанимационную
службу.
До прибытия врача следует быстро вывести (вынести) пострадавшего из загазованной зоны
на свежий воздух, освободить от стесняющей одежды, согреть, очистить полость рта и глотки.
Если пострадавший в сознании необходимо дать ему понюхать нашатырный спирт, напоить
крепким чаем или кофе, принять меры, чтоб не уснул.
При легких отравлениях и раздражении верхних дыхательных путей следует давать теплое
молоко с содой или минеральную щелочную воду. При болях в глазах – поместить в тёмную
комнату. Делать прохладные примочки 3%-м раствором борной кислоты.
При отравлении сернистым газом делать искусственное дыхание не рекомендуется, т.к.
может произойти отёк лёгких, а делать только промывание глаз, носа, полоскание 2%
раствором пищевой соды; обеспечить тепло на область шеи. При кашле применять кодеин,
дионин, тепло – влажные ингаляции 2% раствором пищевой соды (2-3 раза в день по 10 минут).
Средства защиты:
1. Фильтрующий противогаз с коробкой ДОТ, БРИЗ с серой, желтой или зеленой
полосками
2. Изолирующий противогаз (ИП4М, шланговый, кислородный).
3. Воздушный дыхательный аппарат (ВДА).

7.

3.1. Вредные и опасные свойства паров нефти и газов. Физико-химические
свойства вредных газов и реагентов

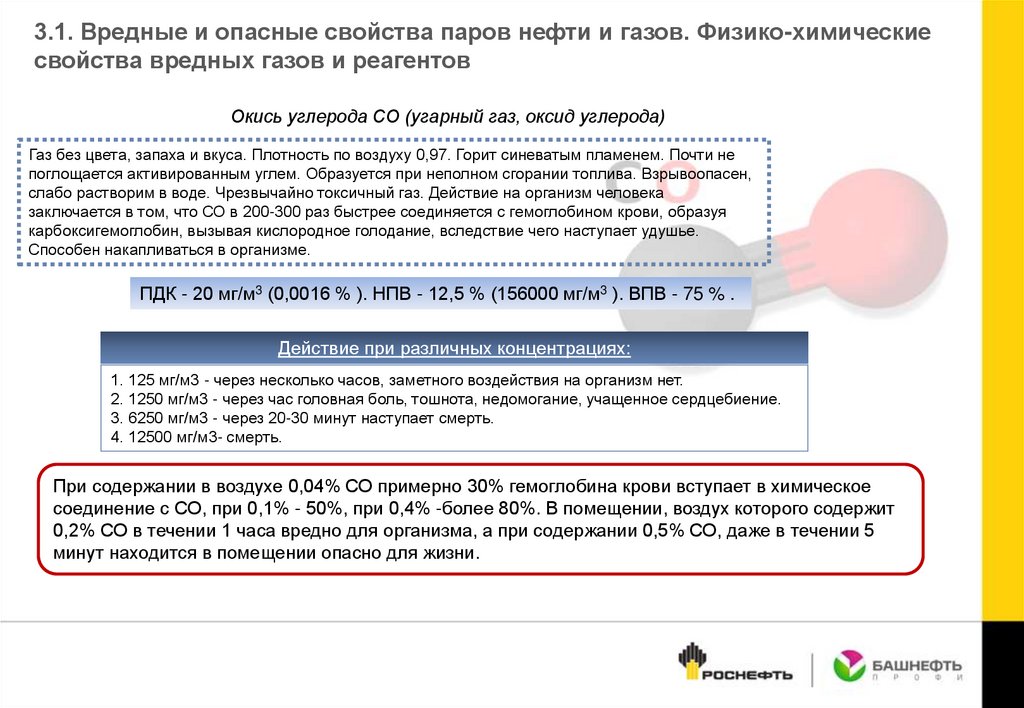

Окись углерода СО (угарный газ, оксид углерода)
Газ без цвета, запаха и вкуса. Плотность по воздуху 0,97. Горит синеватым пламенем. Почти не
поглощается активированным углем. Образуется при неполном сгорании топлива. Взрывоопасен,
слабо растворим в воде. Чрезвычайно токсичный газ. Действие на организм человека
заключается в том, что СО в 200-300 раз быстрее соединяется с гемоглобином крови, образуя
карбоксигемоглобин, вызывая кислородное голодание, вследствие чего наступает удушье.
Способен накапливаться в организме.
ПДК - 20 мг/м3 (0,0016 % ). НПВ - 12,5 % (156000 мг/м3 ). ВПВ - 75 % .
Действие при различных концентрациях:
1. 125 мг/м3 - через несколько часов, заметного воздействия на организм нет.
2. 1250 мг/м3 - через час головная боль, тошнота, недомогание, учащенное сердцебиение.
3. 6250 мг/м3 - через 20-30 минут наступает смерть.
4. 12500 мг/м3- смерть.
При содержании в воздухе 0,04% СО примерно 30% гемоглобина крови вступает в химическое
соединение с СО, при 0,1% - 50%, при 0,4% -более 80%. В помещении, воздух которого содержит
0,2% СО в течении 1 часа вредно для организма, а при содержании 0,5% СО, даже в течении 5
минут находится в помещении опасно для жизни.

8.

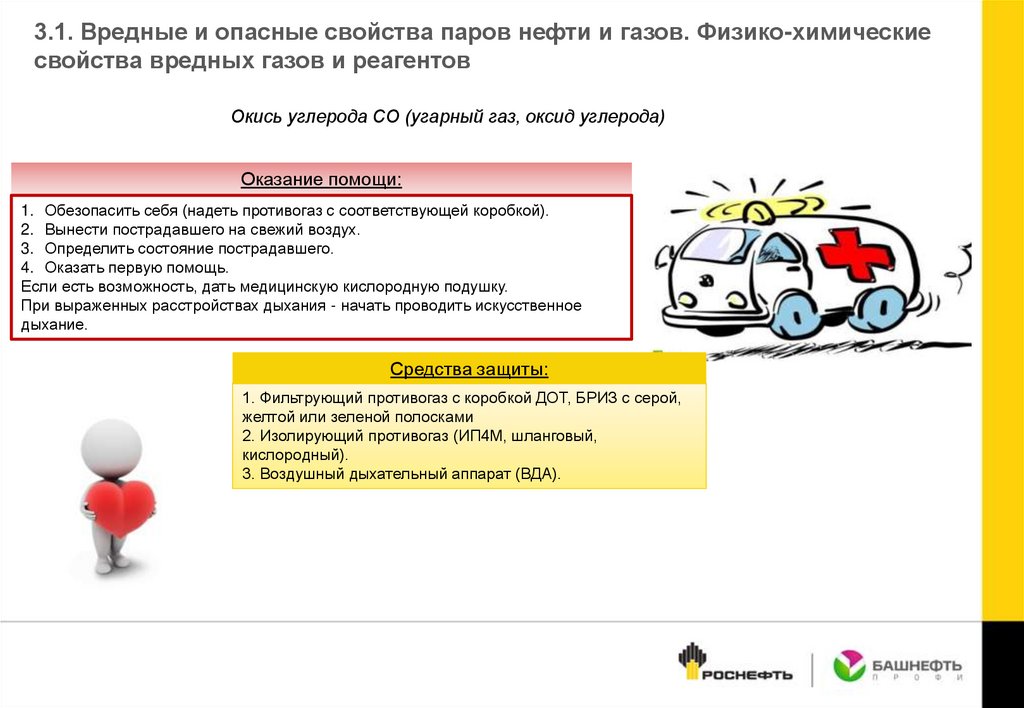

3.1. Вредные и опасные свойства паров нефти и газов. Физико-химические
свойства вредных газов и реагентов
Окись углерода СО (угарный газ, оксид углерода)
Оказание помощи:
1. Обезопасить себя (надеть противогаз с соответствующей коробкой).
2. Вынести пострадавшего на свежий воздух.
3. Определить состояние пострадавшего.
4. Оказать первую помощь.
Если есть возможность, дать медицинскую кислородную подушку.
При выраженных расстройствах дыхания - начать проводить искусственное
дыхание.
Средства защиты:
1. Фильтрующий противогаз с коробкой ДОТ, БРИЗ с серой,
желтой или зеленой полосками
2. Изолирующий противогаз (ИП4М, шланговый,
кислородный).
3. Воздушный дыхательный аппарат (ВДА).

9.

3.1. Вредные и опасные свойства паров нефти и газов. Физико-химические
свойства вредных газов и реагентов

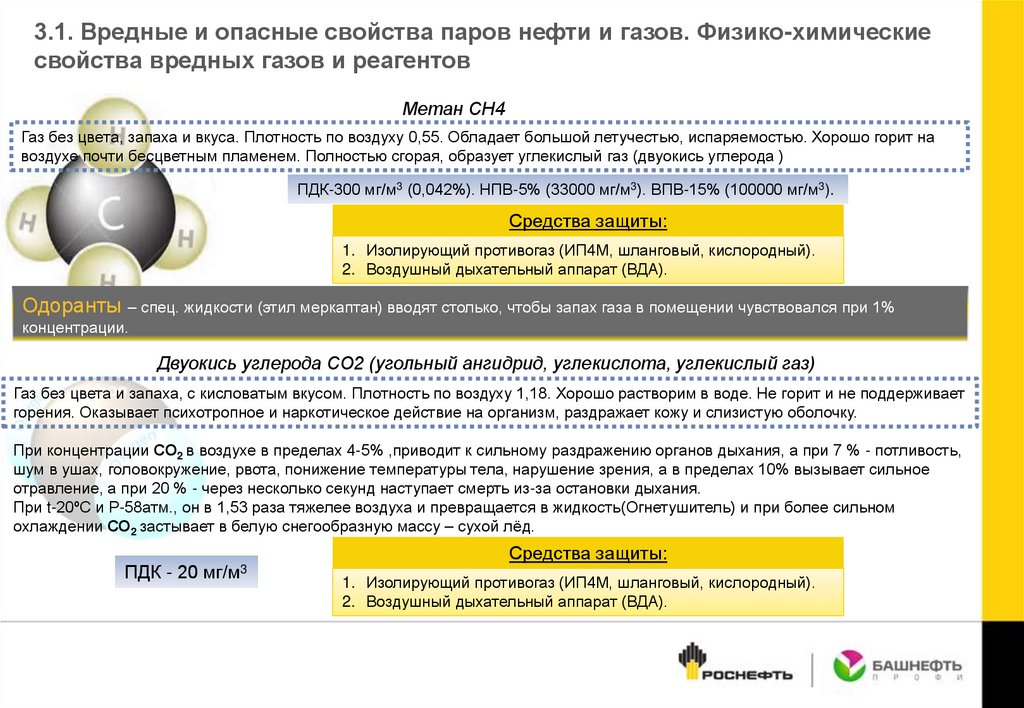

Метан СН4
Газ без цвета, запаха и вкуса. Плотность по воздуху 0,55. Обладает большой летучестью, испаряемостью. Хорошо горит на
воздухе почти бесцветным пламенем. Полностью сгорая, образует углекислый газ (двуокись углерода )
ПДК-300 мг/м3 (0,042%). НПВ-5% (33000 мг/м3). ВПВ-15% (100000 мг/м3).
Средства защиты:
1. Изолирующий противогаз (ИП4М, шланговый, кислородный).
2. Воздушный дыхательный аппарат (ВДА).
Одоранты – спец. жидкости (этил меркаптан) вводят столько, чтобы запах газа в помещении чувствовался при 1%
концентрации.
Двуокись углерода СО2 (угольный ангидрид, углекислота, углекислый газ)
Газ без цвета и запаха, с кисловатым вкусом. Плотность по воздуху 1,18. Хорошо растворим в воде. Не горит и не поддерживает
горения. Оказывает психотропное и наркотическое действие на организм, раздражает кожу и слизистую оболочку.
При концентрации СО2 в воздухе в пределах 4-5% ,приводит к сильному раздражению органов дыхания, а при 7 % - потливость,
шум в ушах, головокружение, рвота, понижение температуры тела, нарушение зрения, а в пределах 10% вызывает сильное
отравление, а при 20 % - через несколько секунд наступает смерть из-за остановки дыхания.
При t-20ºС и Р-58атм., он в 1,53 раза тяжелее воздуха и превращается в жидкость(Огнетушитель) и при более сильном
охлаждении СО2 застывает в белую снегообразную массу – сухой лёд.
ПДК - 20 мг/м3
Средства защиты:
1. Изолирующий противогаз (ИП4М, шланговый, кислородный).
2. Воздушный дыхательный аппарат (ВДА).

10.

3.1. Вредные и опасные свойства паров нефти и газов. Физико-химические
свойства вредных газов и реагентов

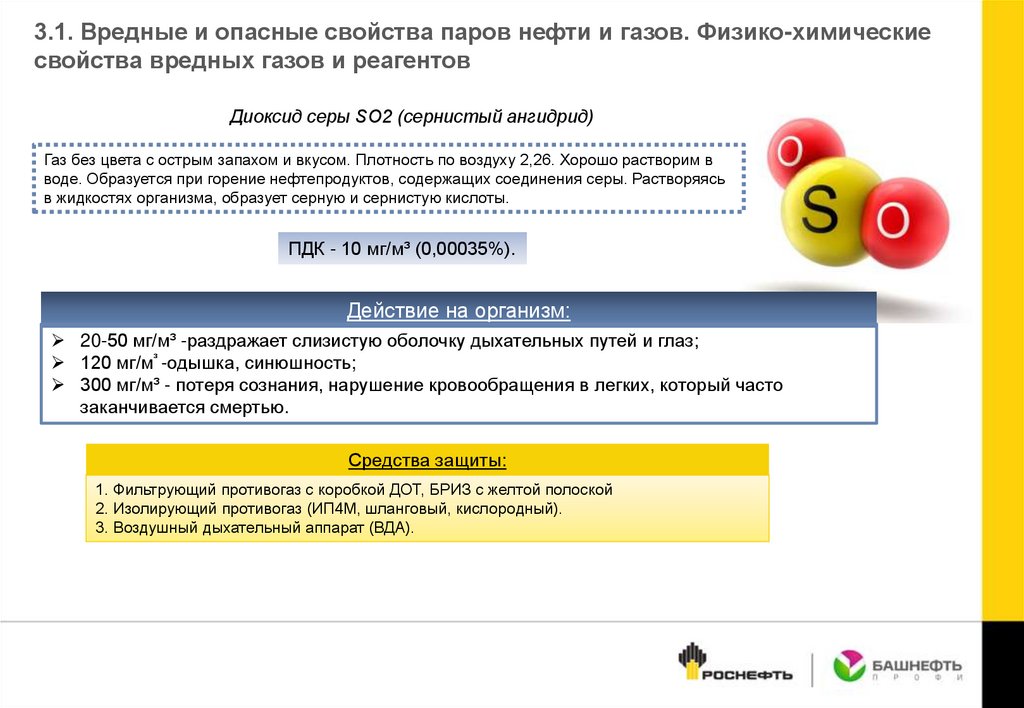

Диоксид серы SO2 (сернистый ангидрид)
Газ без цвета с острым запахом и вкусом. Плотность по воздуху 2,26. Хорошо растворим в
воде. Образуется при горение нефтепродуктов, содержащих соединения серы. Растворяясь
в жидкостях организма, образует серную и сернистую кислоты.
ПДК - 10 мг/м³ (0,00035%).
Действие на организм:
20-50 мг/м³ -раздражает слизистую оболочку дыхательных путей и глаз;
120 мг/м³ -одышка, синюшность;
300 мг/м³ - потеря сознания, нарушение кровообращения в легких, который часто
заканчивается смертью.
Средства защиты:
1. Фильтрующий противогаз с коробкой ДОТ, БРИЗ с желтой полоской
2. Изолирующий противогаз (ИП4М, шланговый, кислородный).
3. Воздушный дыхательный аппарат (ВДА).

11.

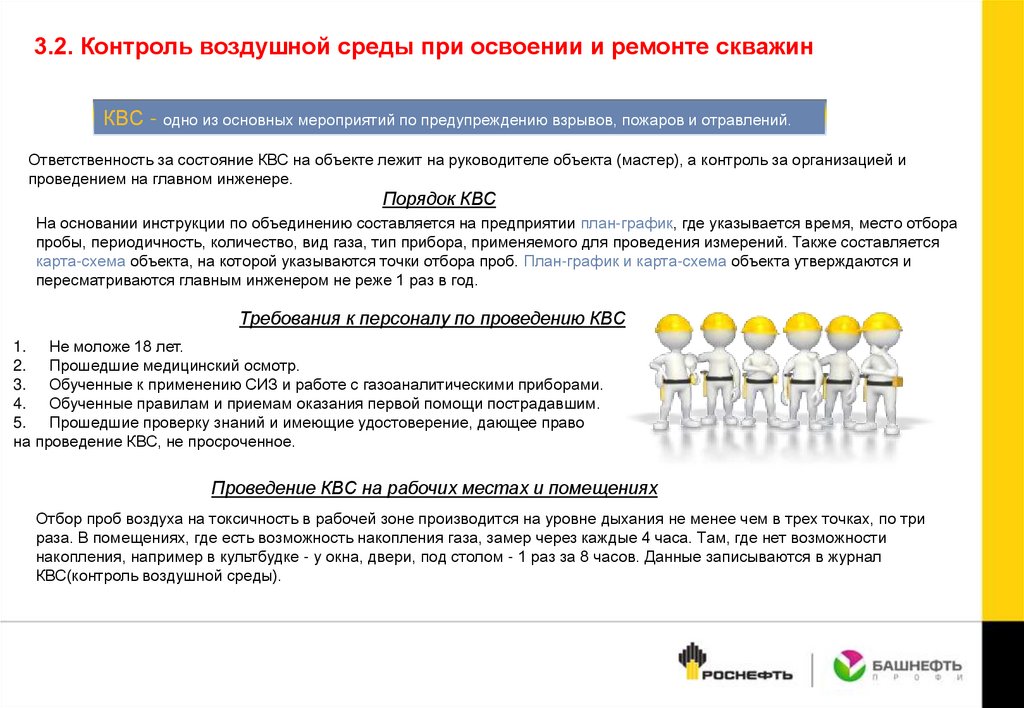

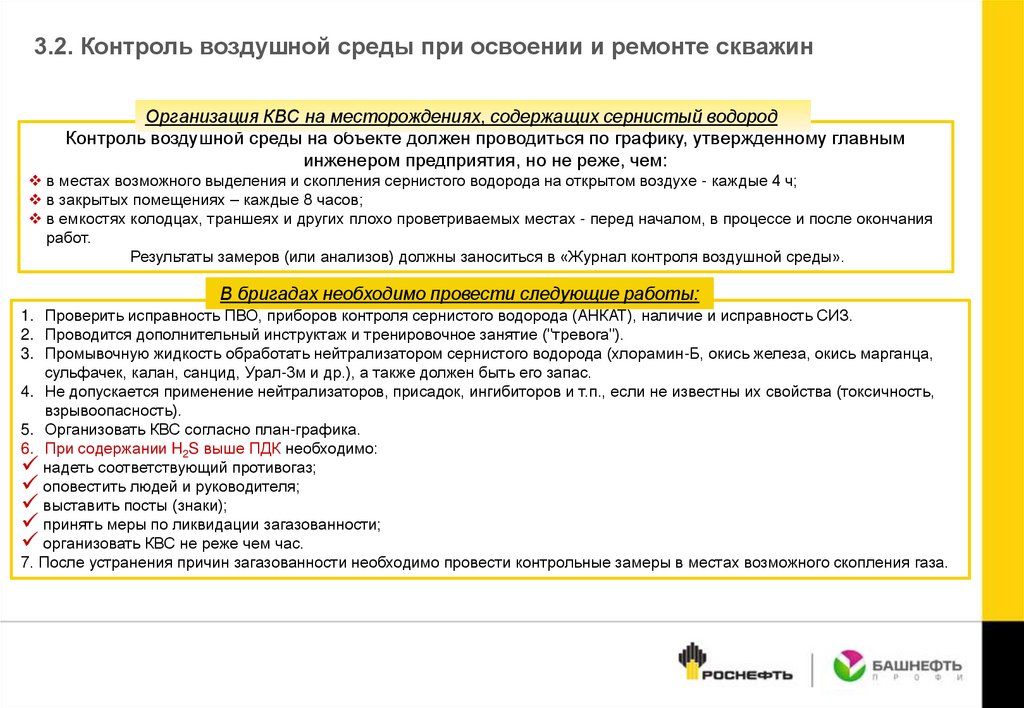

3.2. Контроль воздушной среды при освоении и ремонте скважин
КВС - одно из основных мероприятий по предупреждению взрывов, пожаров и отравлений.
Ответственность за состояние КВС на объекте лежит на руководителе объекта (мастер), а контроль за организацией и
проведением на главном инженере.
Порядок КВС
На основании инструкции по объединению составляется на предприятии план-график, где указывается время, место отбора
пробы, периодичность, количество, вид газа, тип прибора, применяемого для проведения измерений. Также составляется
карта-схема объекта, на которой указываются точки отбора проб. План-график и карта-схема объекта утверждаются и
пересматриваются главным инженером не реже 1 раз в год.
Требования к персоналу по проведению КВС
1. Не моложе 18 лет.
2. Прошедшие медицинский осмотр.
3. Обученные к применению СИЗ и работе с газоаналитическими приборами.
4. Обученные правилам и приемам оказания первой помощи пострадавшим.
5. Прошедшие проверку знаний и имеющие удостоверение, дающее право
на проведение КВС, не просроченное.
Проведение КВС на рабочих местах и помещениях
Отбор проб воздуха на токсичность в рабочей зоне производится на уровне дыхания не менее чем в трех точках, по три
раза. В помещениях, где есть возможность накопления газа, замер через каждые 4 часа. Там, где нет возможности
накопления, например в культбудке - у окна, двери, под столом - 1 раз за 8 часов. Данные записываются в журнал
КВС(контроль воздушной среды).

12.

3.2. Контроль воздушной среды при освоении и ремонте скважин

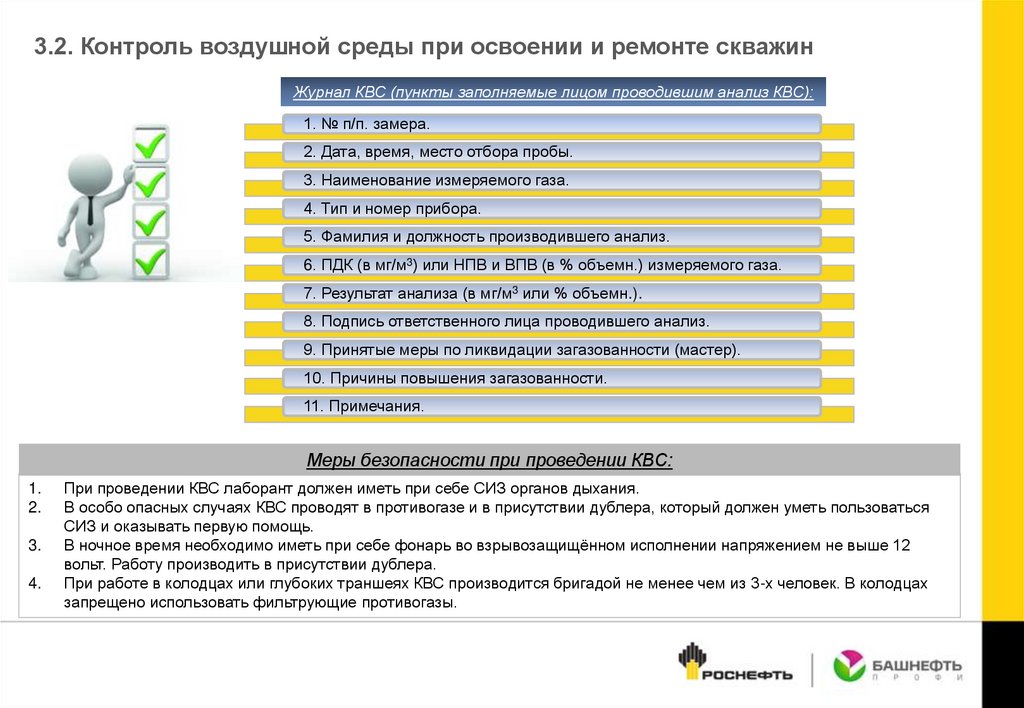

Журнал КВС (пункты заполняемые лицом проводившим анализ КВС):
1. № п/п. замера.
2. Дата, время, место отбора пробы.
3. Наименование измеряемого газа.
4. Тип и номер прибора.
5. Фамилия и должность производившего анализ.
6. ПДК (в мг/м3) или НПВ и ВПВ (в % объемн.) измеряемого газа.
7. Результат анализа (в мг/м3 или % объемн.).
8. Подпись ответственного лица проводившего анализ.
9. Принятые меры по ликвидации загазованности (мастер).
10. Причины повышения загазованности.
11. Примечания.
Меры безопасности при проведении КВС:
1.
2.
3.
4.
При проведении КВС лаборант должен иметь при себе СИЗ органов дыхания.
В особо опасных случаях КВС проводят в противогазе и в присутствии дублера, который должен уметь пользоваться
СИЗ и оказывать первую помощь.
В ночное время необходимо иметь при себе фонарь во взрывозащищённом исполнении напряжением не выше 12
вольт. Работу производить в присутствии дублера.
При работе в колодцах или глубоких траншеях КВС производится бригадой не менее чем из 3-х человек. В колодцах
запрещено использовать фильтрующие противогазы.

13.

3.2. Контроль воздушной среды при освоении и ремонте скважин
Организация КВС на месторождениях, содержащих сернистый водород
Контроль воздушной среды на объекте должен проводиться по графику, утвержденному главным
инженером предприятия, но не реже, чем:
в местах возможного выделения и скопления сернистого водорода на открытом воздухе - каждые 4 ч;
в закрытых помещениях – каждые 8 часов;
в емкостях колодцах, траншеях и других плохо проветриваемых местах - перед началом, в процессе и после окончания
работ.
Результаты замеров (или анализов) должны заноситься в «Журнал контроля воздушной среды».
В бригадах необходимо провести следующие работы:
1. Проверить исправность ПВО, приборов контроля сернистого водорода (АНКАТ), наличие и исправность СИЗ.
2. Проводится дополнительный инструктаж и тренировочное занятие ("тревога").
3. Промывочную жидкость обработать нейтрализатором сернистого водорода (хлорамин-Б, окись железа, окись марганца,
сульфачек, калан, санцид, Урал-3м и др.), а также должен быть его запас.
4. Не допускается применение нейтрализаторов, присадок, ингибиторов и т.п., если не известны их свойства (токсичность,
взрывоопасность).
5. Организовать КВС согласно план-графика.
6. При содержании H2S выше ПДК необходимо:
надеть соответствующий противогаз;
оповестить людей и руководителя;
выставить посты (знаки);
принять меры по ликвидации загазованности;
организовать КВС не реже чем час.
7. После устранения причин загазованности необходимо провести контрольные замеры в местах возможного скопления газа.

14.

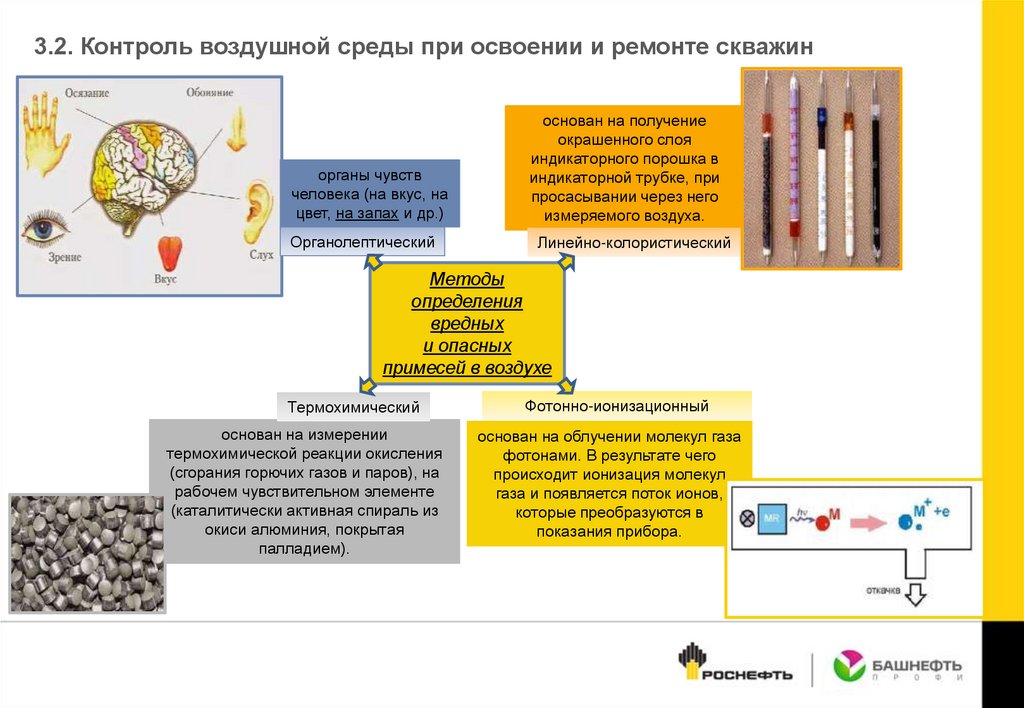

3.2. Контроль воздушной среды при освоении и ремонте скважин
органы чувств
человека (на вкус, на
цвет, на запах и др.)
основан на получение
окрашенного слоя
индикаторного порошка в
индикаторной трубке, при
просасывании через него
измеряемого воздуха.
Органолептический
Линейно-колористический
Методы
определения
вредных
и опасных
примесей в воздухе
Термохимический
основан на измерении
термохимической реакции окисления
(сгорания горючих газов и паров), на
рабочем чувствительном элементе
(каталитически активная спираль из
окиси алюминия, покрытая
палладием).
Фотонно-ионизационный
основан на облучении молекул газа
фотонами. В результате чего
происходит ионизация молекул
газа и появляется поток ионов,
которые преобразуются в
показания прибора.

15.

3.3. Газоанализаторы для контроля содержания вредных и опасных газов в
воздухе на соответствие ПДК и содержания опасных газов на довзрывные и
взрывные концентрации

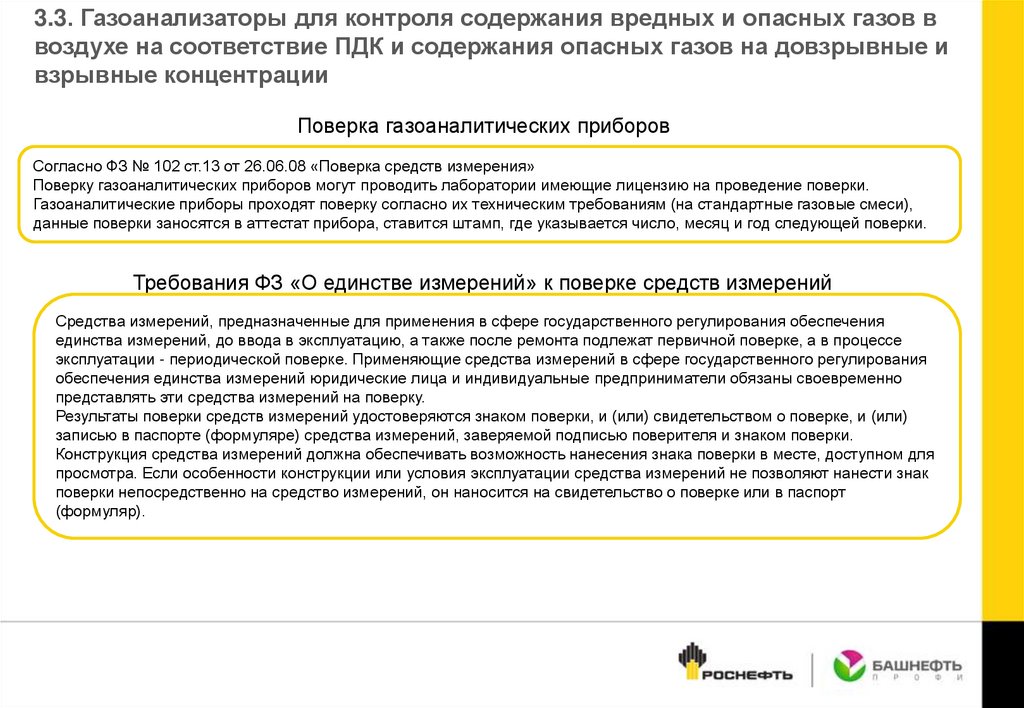

Поверка газоаналитических приборов
Согласно ФЗ № 102 ст.13 от 26.06.08 «Поверка средств измерения»
Поверку газоаналитических приборов могут проводить лаборатории имеющие лицензию на проведение поверки.
Газоаналитические приборы проходят поверку согласно их техническим требованиям (на стандартные газовые смеси),
данные поверки заносятся в аттестат прибора, ставится штамп, где указывается число, месяц и год следующей поверки.
Требования ФЗ «О единстве измерений» к поверке средств измерений
Средства измерений, предназначенные для применения в сфере государственного регулирования обеспечения
единства измерений, до ввода в эксплуатацию, а также после ремонта подлежат первичной поверке, а в процессе
эксплуатации - периодической поверке. Применяющие средства измерений в сфере государственного регулирования
обеспечения единства измерений юридические лица и индивидуальные предприниматели обязаны своевременно
представлять эти средства измерений на поверку.
Результаты поверки средств измерений удостоверяются знаком поверки, и (или) свидетельством о поверке, и (или)
записью в паспорте (формуляре) средства измерений, заверяемой подписью поверителя и знаком поверки.
Конструкция средства измерений должна обеспечивать возможность нанесения знака поверки в месте, доступном для
просмотра. Если особенности конструкции или условия эксплуатации средства измерений не позволяют нанести знак
поверки непосредственно на средство измерений, он наносится на свидетельство о поверке или в паспорт
(формуляр).

16.

3.3. Газоанализаторы для контроля содержания вредных и опасных газов в
воздухе на соответствие ПДК и содержания опасных газов на довзрывные и
взрывные концентрации
Газоанализатор переносной "КОМЕТА-2"
Газоанализаторы-сигнализаторы (ГАС) серии "Комета" предназначены для контроля опасных
концентраций горючих и токсичных газов в атмосфере рабочих зон промышленных объектов.
Комета-2 - мультигазовый переносной газосигнализатор с диффузионным пробоотбором (СО)
Мультигазовый переносной газосигнализатор «Комета-2» предназначен для одновременного
селективного контроля токсичных, горючих газов и кислорода.
Газосигнализатор «Комета-2» изготавливается в прямоугольных корпусах из ударопрочного пластика,
и объединяют в себе функции газосигнализатора (световая и звуковая сигнализация) и газосигнализатора (числовые значения
концентрации на встроенном ЖК-дисплее), имеют ряд дополнительных возможностей.
Область применения переносных газосигнализаторов «Комета-2»:
ВНЕШНИЙ ВИД И ОРГАНЫ УПРАВЛЕНИЯ:
ЖК-дисплей, отображение газа и
концентрации, информационные сообщения
Отверстие излучателя звука
Кнопка выкл. сирены/уровень зарядки
аккумулятора
Кнопка вкл. подсветки дисплея
Кнопка вкл./выкл. прибора/обмена данными с
компьютером
Светодиоды сигнализации по каждому каналу
Отверстия для доступа воздуха к сенсорам
Серийный номер прибора
Светодиод индикации зарядки аккумулятора
Гнездо зарядки аккумулятора
Гнездо RS232 подключения к ПК
При проведении работ и обследовании колодцев кабельных и
тепловых сетей, водопроводного и канализационного хозяйства;
При поиске течей и мест выброса соответствующих газов;
При аттестации рабочих мест по составу воздуха;
При экологическом мониторинге.
ОПЦИИ И АКСЕССУАРЫ ДЛЯ ГАЗОСИГНАЛИЗАТОРА «КОМЕТА-2»:
Зарядное устройство;
Автоматическое зарядное устройство;
Холодоустойчивое исполнение до минус 30°C;
Особое исполнение до минус 50°C;
Установка пороговых значений концентрации;
Память показаний на 10 000 измерений;
Программа для работы с памятью показаний.

17.

3.3. Газоанализаторы для контроля содержания вредных и опасных газов в
воздухе на соответствие ПДК и содержания опасных газов на довзрывные и
взрывные концентрации

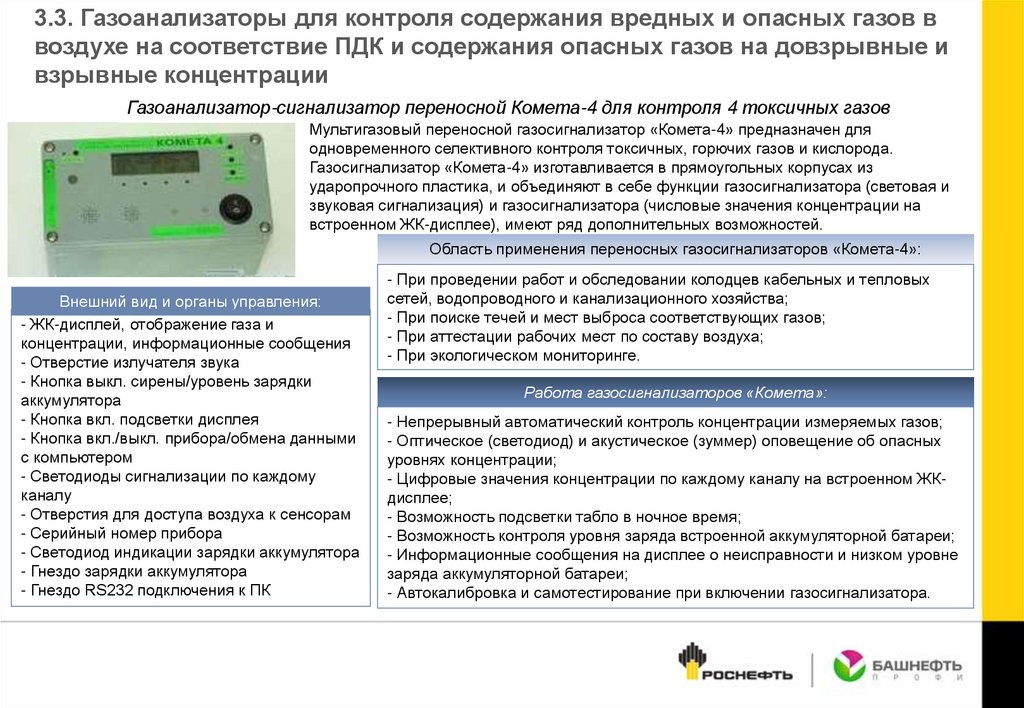

Газоанализатор-сигнализатор переносной Комета-4 для контроля 4 токсичных газов
Мультигазовый переносной газосигнализатор «Комета-4» предназначен для
одновременного селективного контроля токсичных, горючих газов и кислорода.
Газосигнализатор «Комета-4» изготавливается в прямоугольных корпусах из
ударопрочного пластика, и объединяют в себе функции газосигнализатора (световая и
звуковая сигнализация) и газосигнализатора (числовые значения концентрации на
встроенном ЖК-дисплее), имеют ряд дополнительных возможностей.
Область применения переносных газосигнализаторов «Комета-4»:
Внешний вид и органы управления:
- ЖК-дисплей, отображение газа и
концентрации, информационные сообщения
- Отверстие излучателя звука
- Кнопка выкл. сирены/уровень зарядки
аккумулятора
- Кнопка вкл. подсветки дисплея
- Кнопка вкл./выкл. прибора/обмена данными
с компьютером
- Светодиоды сигнализации по каждому
каналу
- Отверстия для доступа воздуха к сенсорам
- Серийный номер прибора
- Светодиод индикации зарядки аккумулятора
- Гнездо зарядки аккумулятора
- Гнездо RS232 подключения к ПК
- При проведении работ и обследовании колодцев кабельных и тепловых
сетей, водопроводного и канализационного хозяйства;
- При поиске течей и мест выброса соответствующих газов;
- При аттестации рабочих мест по составу воздуха;
- При экологическом мониторинге.
Работа газосигнализаторов «Комета»:
- Непрерывный автоматический контроль концентрации измеряемых газов;
- Оптическое (светодиод) и акустическое (зуммер) оповещение об опасных
уровнях концентрации;
- Цифровые значения концентрации по каждому каналу на встроенном ЖКдисплее;
- Возможность подсветки табло в ночное время;
- Возможность контроля уровня заряда встроенной аккумуляторной батареи;
- Информационные сообщения на дисплее о неисправности и низком уровне
заряда аккумуляторной батареи;
- Автокалибровка и самотестирование при включении газосигнализатора.

18.

3.3. Газоанализаторы для контроля содержания вредных и опасных газов в
воздухе на соответствие ПДК и содержания опасных газов на довзрывные и
взрывные концентрации
Краткие характеристики мультигазовых переносных газосигнализаторов «Комета»
Параметр
Значение
Перечень контролируемых газов
Cl2, NH3, O2, CO, C2H5OH, NO2, H2S, CH4, C3H8, C4H10, H2CO, SO2, H2, S СН, СО2
Количество одновременно
контролируемых газов
2
Пробоотбор
диффузионный
Цифровое табло
есть, цифровые значения по каждому каналу
Виды сигнализации
При превышении порога 1 включается прерывистый звуковой сигнал и мигает светодиод.
При превышении порога 2 включается непрерывный звуковой сигнал и горит светодиод.
Для кислорода сигнализация включается при концентрациях менее 18 % и более 23 %.
Питание
Ni/Mh аккумулятор
Время срабатывания
12 сек. - горючие газы, 30 сек. - токсичные газы, 20 сек. – кислород.
Время непрерывной работы, не
менее, час
72
Время зарядки
три часа встроенное зарядное устройство
Рабочий диапазон температур
0 … +50°C
Периодичность поверки
1 раз в год
Уровень защиты
1ExdiaIICT4X
Размеры
160x80x85 мм
Масса, не более
700 г

19.

3.3. Газоанализаторы для контроля содержания вредных и опасных газов в
воздухе на соответствие ПДК и содержания опасных газов на довзрывные и
взрывные концентрации

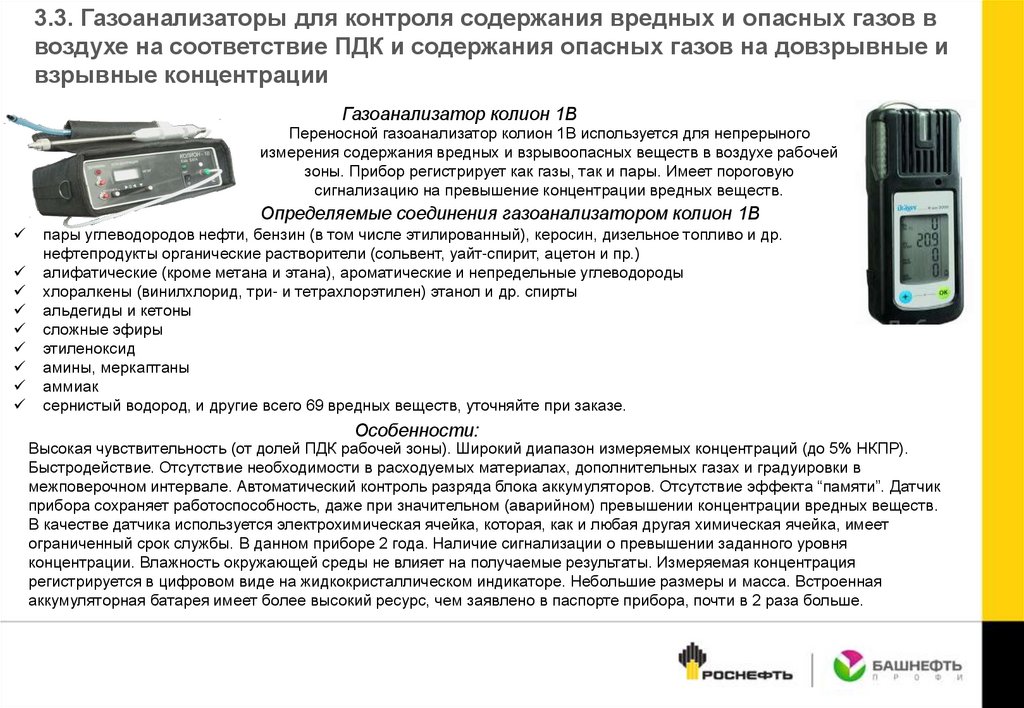

Газоанализатор колион 1В
Переносной газоанализатор колион 1В используется для непрерыного
измерения содержания вредных и взрывоопасных веществ в воздухе рабочей
зоны. Прибор регистрирует как газы, так и пары. Имеет пороговую
сигнализацию на превышение концентрации вредных веществ.
Определяемые соединения газоанализатором колион 1В
пары углеводородов нефти, бензин (в том числе этилированный), керосин, дизельное топливо и др.
нефтепродукты органические растворители (сольвент, уайт-спирит, ацетон и пр.)
алифатические (кроме метана и этана), ароматические и непредельные углеводороды
хлоралкены (винилхлорид, три- и тетрахлорэтилен) этанол и др. спирты
альдегиды и кетоны
сложные эфиры
этиленоксид
амины, меркаптаны
аммиак
сернистый водород, и другие всего 69 вредных веществ, уточняйте при заказе.
Особенности:
Высокая чувствительность (от долей ПДК рабочей зоны). Широкий диапазон измеряемых концентраций (до 5% НКПР).
Быстродействие. Отсутствие необходимости в расходуемых материалах, дополнительных газах и градуировки в
межповерочном интервале. Автоматический контроль разряда блока аккумуляторов. Отсутствие эффекта “памяти”. Датчик
прибора сохраняет работоспособность, даже при значительном (аварийном) превышении концентрации вредных веществ.
В качестве датчика используется электрохимическая ячейка, которая, как и любая другая химическая ячейка, имеет
ограниченный срок службы. В данном приборе 2 года. Наличие сигнализации о превышении заданного уровня
концентрации. Влажность окружающей среды не влияет на получаемые результаты. Измеряемая концентрация
регистрируется в цифровом виде на жидкокристаллическом индикаторе. Небольшие размеры и масса. Встроенная
аккумуляторная батарея имеет более высокий ресурс, чем заявлено в паспорте прибора, почти в 2 раза больше.

20.

3.3. Газоанализаторы для контроля содержания вредных и опасных газов в
воздухе на соответствие ПДК и содержания опасных газов на довзрывные и
взрывные концентрации

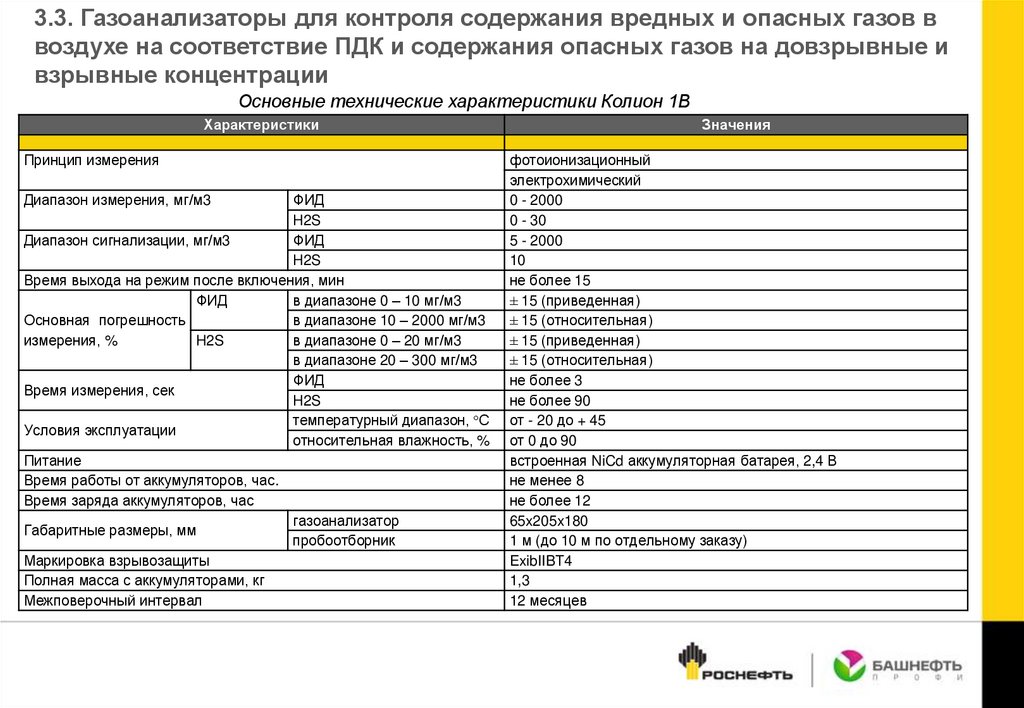

Основные технические характеристики Колион 1В
Характеристики
Принцип измерения
Диапазон измерения, мг/м3
ФИД
H2S
Диапазон сигнализации, мг/м3
ФИД
H2S
Время выхода на режим после включения, мин
ФИД
в диапазоне 0 – 10 мг/м3
Основная погрешность
в диапазоне 10 – 2000 мг/м3
измерения, %
H2S
в диапазоне 0 – 20 мг/м3
в диапазоне 20 – 300 мг/м3
ФИД
Время измерения, сек
H2S
температурный диапазон, °С
Условия эксплуатации
относительная влажность, %
Питание
Время работы от аккумуляторов, час.
Время заряда аккумуляторов, час
газоанализатор
Габаритные размеры, мм
пробоотборник
Маркировка взрывозащиты
Полная масса с аккумуляторами, кг
Межповерочный интервал
Значения
фотоионизационный
электрохимический
0 - 2000
0 - 30
5 - 2000
10
не более 15
± 15 (приведенная)
± 15 (относительная)
± 15 (приведенная)
± 15 (относительная)
не более 3
не более 90
от - 20 до + 45
от 0 до 90
встроенная NiCd аккумуляторная батарея, 2,4 В
не менее 8
не более 12
65x205x180
1 м (до 10 м по отдельному заказу)
ExibIIBT4
1,3
12 месяцев

21.

3.4. Средства индивидуальной защиты органов дыхания. Правила
применения

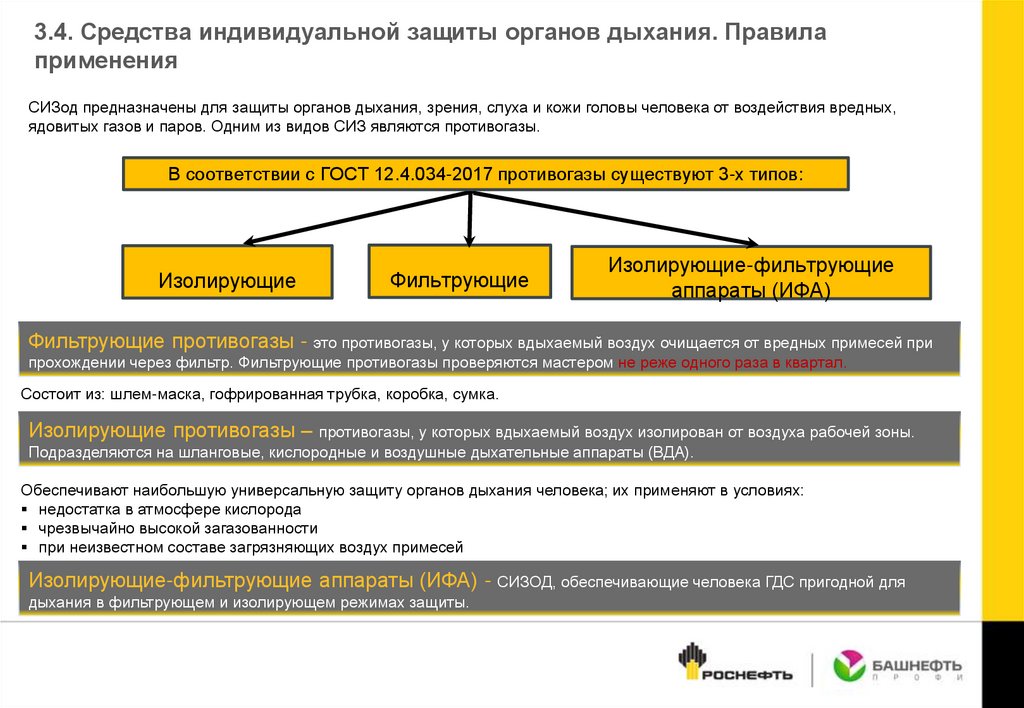

СИЗод предназначены для защиты органов дыхания, зрения, слуха и кожи головы человека от воздействия вредных,
ядовитых газов и паров. Одним из видов СИЗ являются противогазы.
В соответствии с ГОСТ 12.4.034-2017 противогазы существуют 3-х типов:
Изолирующие
Фильтрующие
Изолирующие-фильтрующие
аппараты (ИФА)
Фильтрующие противогазы - это противогазы, у которых вдыхаемый воздух очищается от вредных примесей при
прохождении через фильтр. Фильтрующие противогазы проверяются мастером не реже одного раза в квартал.
Состоит из: шлем-маска, гофрированная трубка, коробка, сумка.
Изолирующие противогазы – противогазы, у которых вдыхаемый воздух изолирован от воздуха рабочей зоны.
Подразделяются на шланговые, кислородные и воздушные дыхательные аппараты (ВДА).
Обеспечивают наибольшую универсальную защиту органов дыхания человека; их применяют в условиях:
недостатка в атмосфере кислорода
чрезвычайно высокой загазованности
при неизвестном составе загрязняющих воздух примесей
Изолирующие-фильтрующие аппараты (ИФА) - СИЗОД, обеспечивающие человека ГДС пригодной для
дыхания в фильтрующем и изолирующем режимах защиты.

22.

3.4. Средства индивидуальной защиты органов дыхания. Правила
применения

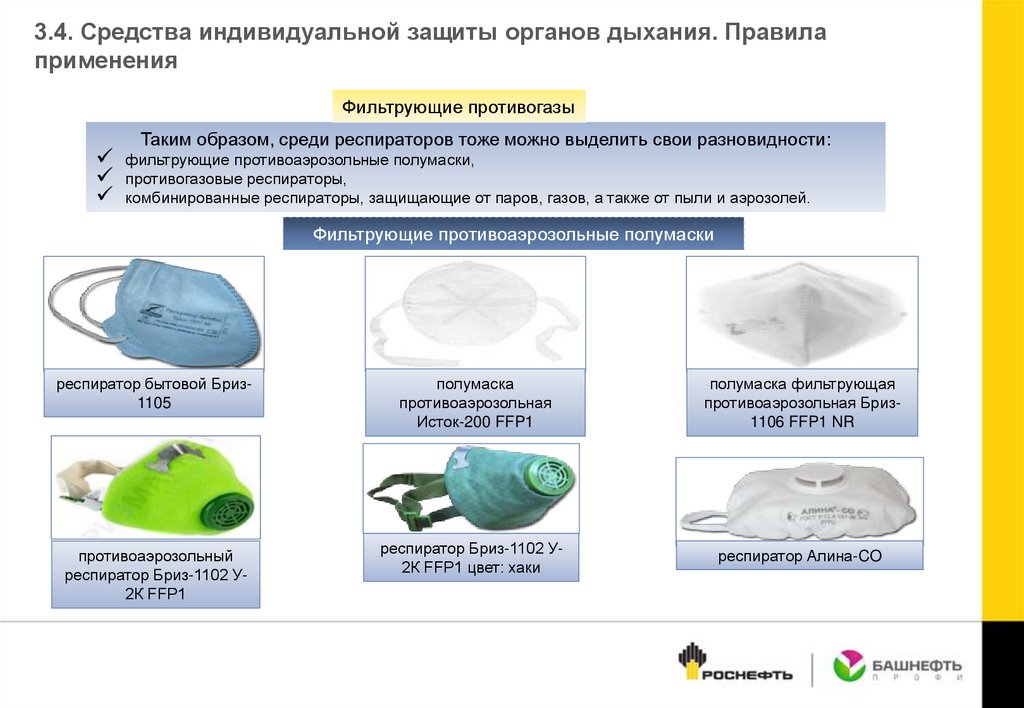

Фильтрующие противогазы
Таким образом, среди респираторов тоже можно выделить свои разновидности:
фильтрующие противоаэрозольные полумаски,
противогазовые респираторы,
комбинированные респираторы, защищающие от паров, газов, а также от пыли и аэрозолей.
Фильтрующие противоаэрозольные полумаски
респиратор бытовой Бриз1105
полумаска
противоаэрозольная
Исток-200 FFP1
полумаска фильтрующая
противоаэрозольная Бриз1106 FFP1 NR
противоаэрозольный
респиратор Бриз-1102 У2К FFP1
респиратор Бриз-1102 У2К FFP1 цвет: хаки
респиратор Алина-CO

23.

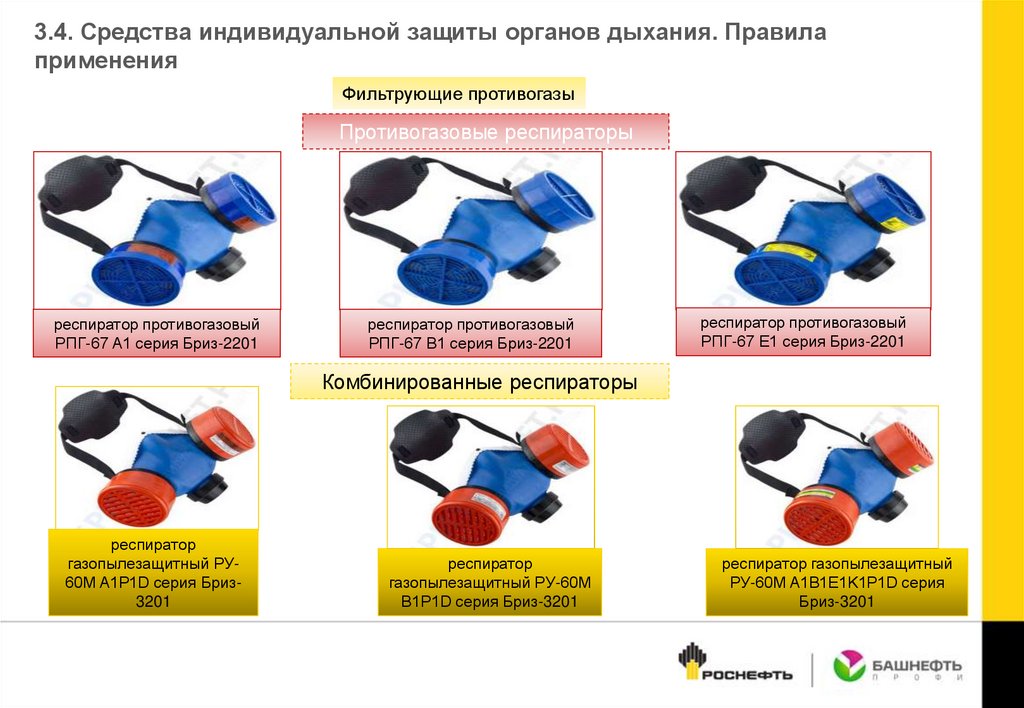

3.4. Средства индивидуальной защиты органов дыхания. Правила
применения
Фильтрующие противогазы
Противогазовые респираторы
респиратор противогазовый
РПГ-67 A1 серия Бриз-2201
респиратор противогазовый
РПГ-67 B1 серия Бриз-2201
респиратор противогазовый
РПГ-67 E1 серия Бриз-2201
Комбинированные респираторы
респиратор
газопылезащитный РУ60М A1P1D серия Бриз3201
респиратор
газопылезащитный РУ-60М
B1P1D серия Бриз-3201
респиратор газопылезащитный
РУ-60М A1B1E1K1P1D серия
Бриз-3201

24.

3.4. Средства индивидуальной защиты органов дыхания. Правила
применения
Фильтрующие противогазы

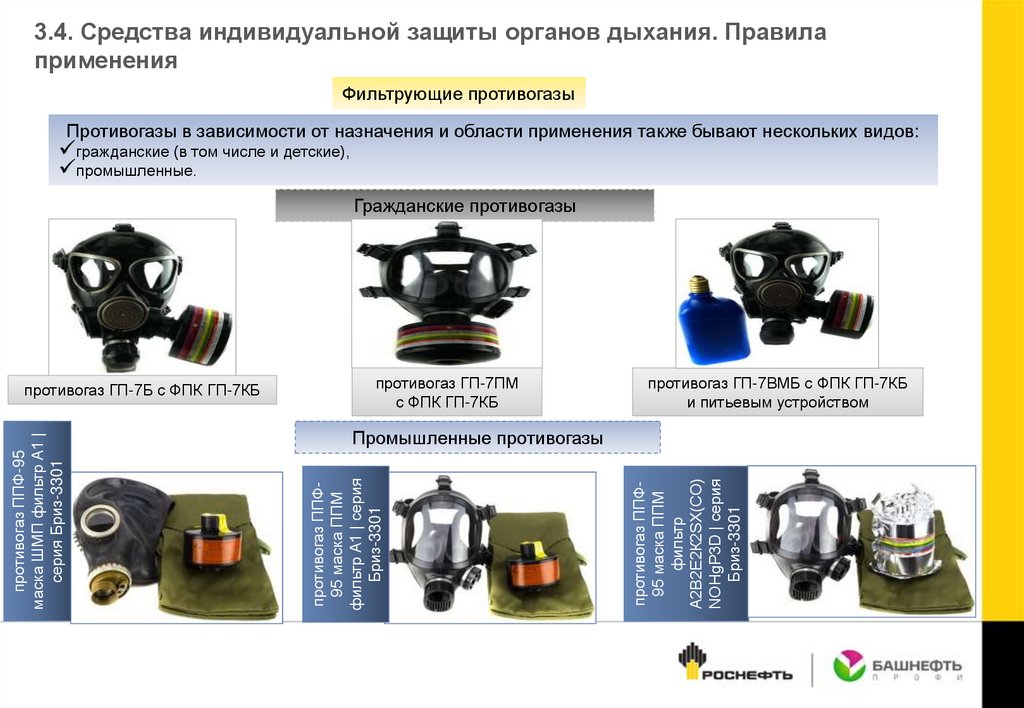

Противогазы в зависимости от назначения и области применения также бывают нескольких видов:
гражданские (в том числе и детские),
промышленные.
Гражданские противогазы
противогаз ГП-7ПМ
с ФПК ГП-7КБ
противогаз ГП-7ВМБ с ФПК ГП-7КБ
и питьевым устройством
противогаз ППФ95 маска ППМ
фильтр
А2В2Е2К2SX(СO)
NOHgP3D | серия
Бриз-3301
Промышленные противогазы
противогаз ППФ95 маска ППМ
фильтр A1 | серия
Бриз-3301
противогаз ППФ-95
маска ШМП фильтр A1 |
серия Бриз-3301
противогаз ГП-7Б с ФПК ГП-7КБ

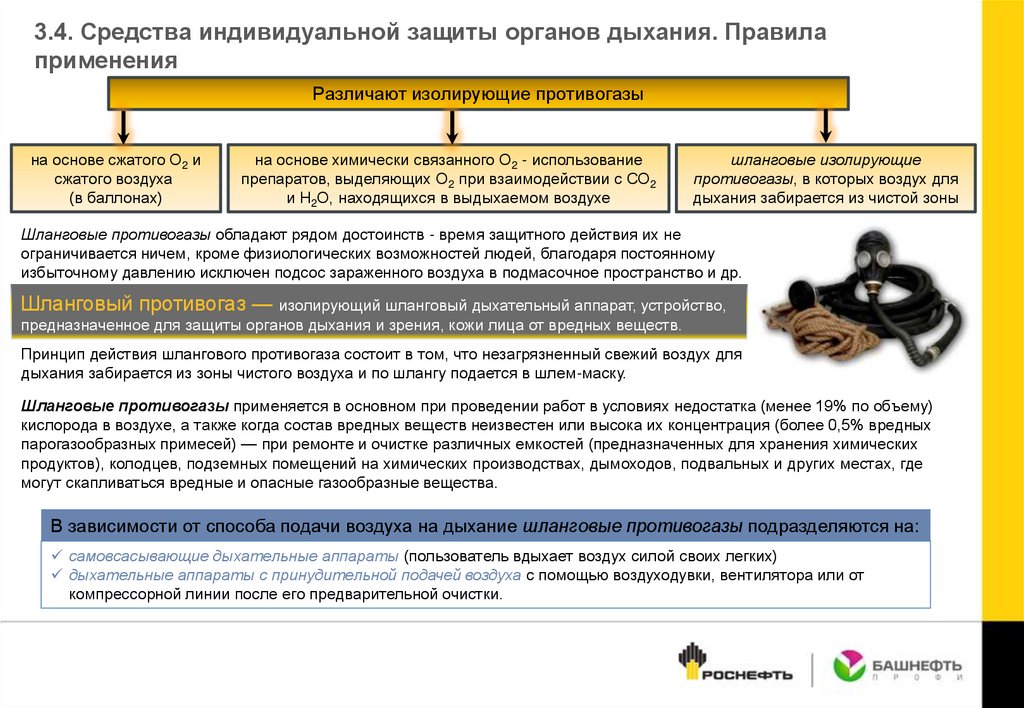

25.

3.4. Средства индивидуальной защиты органов дыхания. Правила
применения
Различают изолирующие противогазы
на основе сжатого О2 и
сжатого воздуха
(в баллонах)
на основе химически связанного О2 - использование
препаратов, выделяющих О2 при взаимодействии с СО2
и Н2О, находящихся в выдыхаемом воздухе
шланговые изолирующие
противогазы, в которых воздух для
дыхания забирается из чистой зоны
Шланговые противогазы обладают рядом достоинств - время защитного действия их не
ограничивается ничем, кроме физиологических возможностей людей, благодаря постоянному
избыточному давлению исключен подсос зараженного воздуха в подмасочное пространство и др.
Шланговый противогаз — изолирующий шланговый дыхательный аппарат, устройство,
предназначенное для защиты органов дыхания и зрения, кожи лица от вредных веществ.
Принцип действия шлангового противогаза состоит в том, что незагрязненный свежий воздух для
дыхания забирается из зоны чистого воздуха и по шлангу подается в шлем-маску.
Шланговые противогазы применяется в основном при проведении работ в условиях недостатка (менее 19% по объему)
кислорода в воздухе, а также когда состав вредных веществ неизвестен или высока их концентрация (более 0,5% вредных
парогазообразных примесей) — при ремонте и очистке различных емкостей (предназначенных для хранения химических
продуктов), колодцев, подземных помещений на химических производствах, дымоходов, подвальных и других местах, где
могут скапливаться вредные и опасные газообразные вещества.
В зависимости от способа подачи воздуха на дыхание шланговые противогазы подразделяются на:
самовсасывающие дыхательные аппараты (пользователь вдыхает воздух силой своих легких)
дыхательные аппараты с принудительной подачей воздуха с помощью воздуходувки, вентилятора или от
компрессорной линии после его предварительной очистки.

26.

3.4. Средства индивидуальной защиты органов дыхания. Правила
применения
Виды изолирующих СИЗОД
К средствам защиты органов дыхания изолирующего типа относятся:
изолирующие респираторы,
изолирующие противогазы,
шланговые дыхательные аппараты,
изолирующие самоспасатели.
Изолирующие противогазы
регенеративный патрон РП-7
противогаз ИП-4МК с РП-7

27.

3.4. Средства индивидуальной защиты органов дыхания. Правила
применения

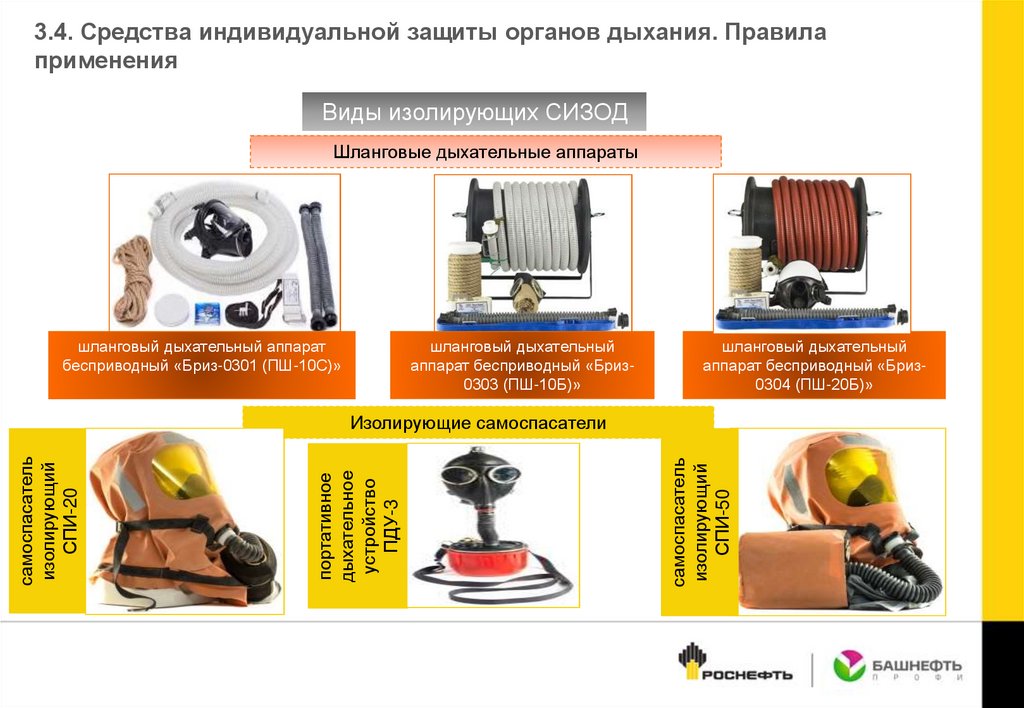

Виды изолирующих СИЗОД
Шланговые дыхательные аппараты
шланговый дыхательный аппарат
бесприводный «Бриз-0301 (ПШ-10С)»
шланговый дыхательный
аппарат бесприводный «Бриз0303 (ПШ-10Б)»
шланговый дыхательный
аппарат бесприводный «Бриз0304 (ПШ-20Б)»
самоспасатель
изолирующий
СПИ-50
портативное
дыхательное
устройство
ПДУ-3
самоспасатель
изолирующий
СПИ-20
Изолирующие самоспасатели

28.

3.4. Средства индивидуальной защиты органов дыхания. Правила
применения

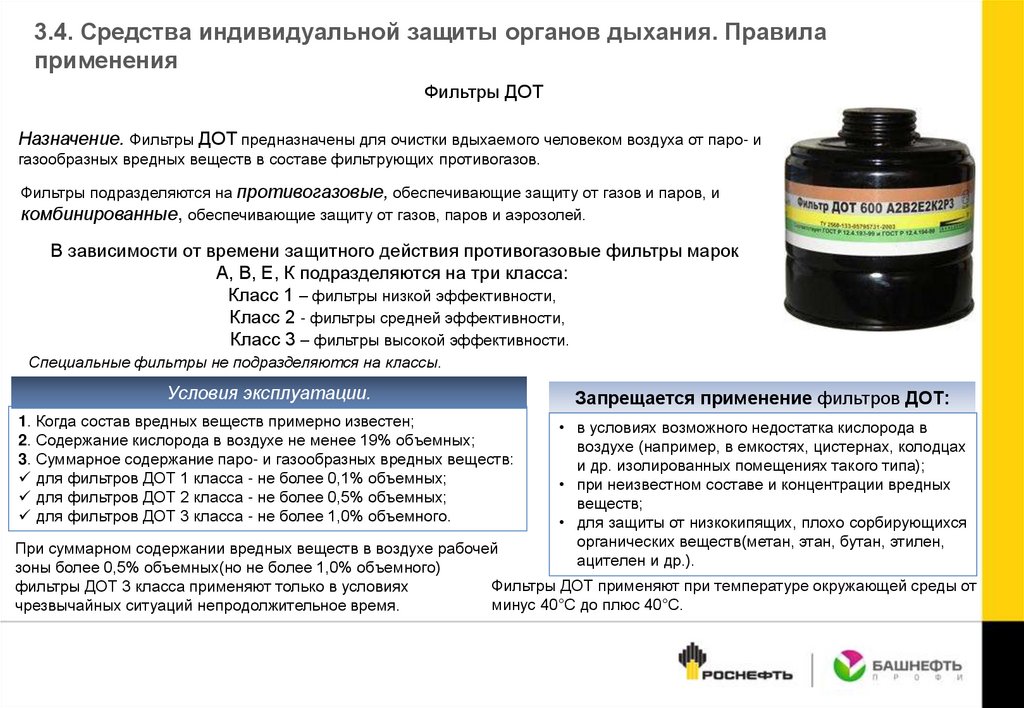

Фильтры ДОТ
Назначение. Фильтры ДОТ предназначены для очистки вдыхаемого человеком воздуха от паро- и
газообразных вредных веществ в составе фильтрующих противогазов.
Фильтры подразделяются на противогазовые, обеспечивающие защиту от газов и паров, и
комбинированные, обеспечивающие защиту от газов, паров и аэрозолей.
В зависимости от времени защитного действия противогазовые фильтры марок
А, В, Е, К подразделяются на три класса:
Класс 1 – фильтры низкой эффективности,
Класс 2 - фильтры средней эффективности,
Класс 3 – фильтры высокой эффективности.
Специальные фильтры не подразделяются на классы.
Условия эксплуатации.
Запрещается применение фильтров ДОТ:
1. Когда состав вредных веществ примерно известен;
2. Содержание кислорода в воздухе не менее 19% объемных;
3. Суммарное содержание паро- и газообразных вредных веществ:
для фильтров ДОТ 1 класса - не более 0,1% объемных;
для фильтров ДОТ 2 класса - не более 0,5% объемных;
для фильтров ДОТ 3 класса - не более 1,0% объемного.
• в условиях возможного недостатка кислорода в
воздухе (например, в емкостях, цистернах, колодцах
и др. изолированных помещениях такого типа);
• при неизвестном составе и концентрации вредных
веществ;
• для защиты от низкокипящих, плохо сорбирующихся
органических веществ(метан, этан, бутан, этилен,
ацителен и др.).
При суммарном содержании вредных веществ в воздухе рабочей
зоны более 0,5% объемных(но не более 1,0% объемного)
Фильтры ДОТ применяют при температуре окружающей среды от
фильтры ДОТ 3 класса применяют только в условиях
минус 40°С до плюс 40°С.
чрезвычайных ситуаций непродолжительное время.

29.

3.4. Средства индивидуальной защиты органов дыхания. Правила
применения

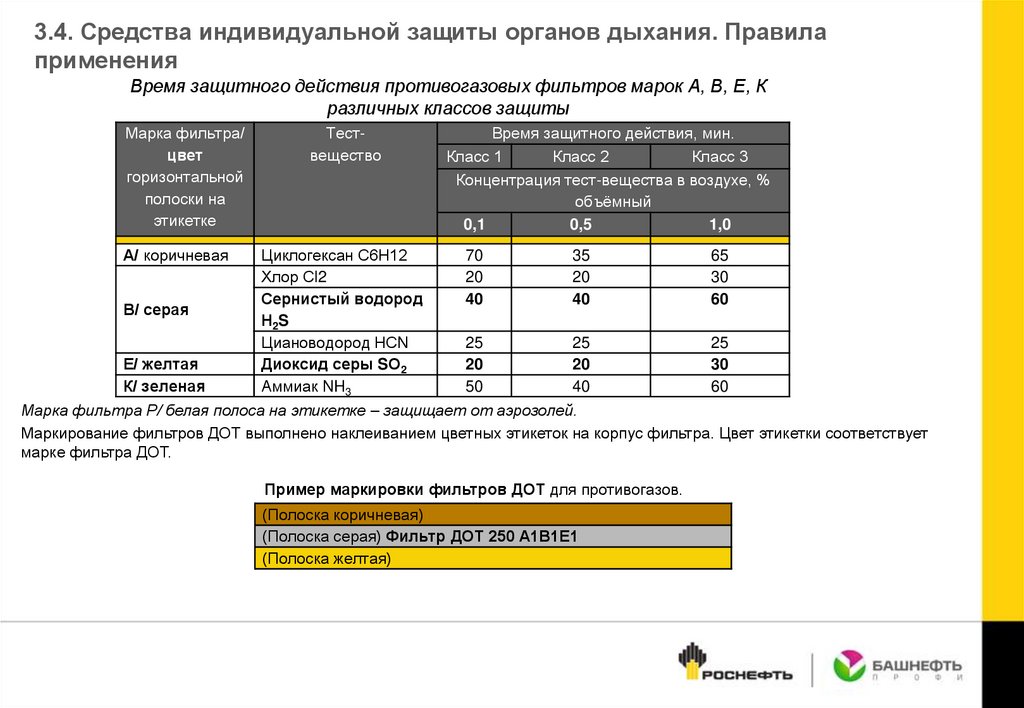

Время защитного действия противогазовых фильтров марок А, В, Е, К
различных классов защиты
Марка фильтра/
цвет
горизонтальной
полоски на
этикетке
Тествещество
А/ коричневая
Циклогексан С6Н12
Хлор Сl2
Сернистый водород
Н2S
Циановодород НСN
Диоксид серы SО2
Аммиак NH3
В/ серая
Е/ желтая
К/ зеленая
Время защитного действия, мин.
Класс 1
Класс 2
Класс 3
Концентрация тест-вещества в воздухе, %
объёмный
0,1
0,5
1,0
70
20
40
35
20
40
65
30
60
25
20
50
25
20
40
25
30
60
Марка фильтра Р/ белая полоса на этикетке – защищает от аэрозолей.
Маркирование фильтров ДОТ выполнено наклеиванием цветных этикеток на корпус фильтра. Цвет этикетки соответствует
марке фильтра ДОТ.
Пример маркировки фильтров ДОТ для противогазов.
(Полоска коричневая)
(Полоска серая) Фильтр ДОТ 250 А1В1Е1
(Полоска желтая)

30.

3.4. Средства индивидуальной защиты органов дыхания. Правила
применения

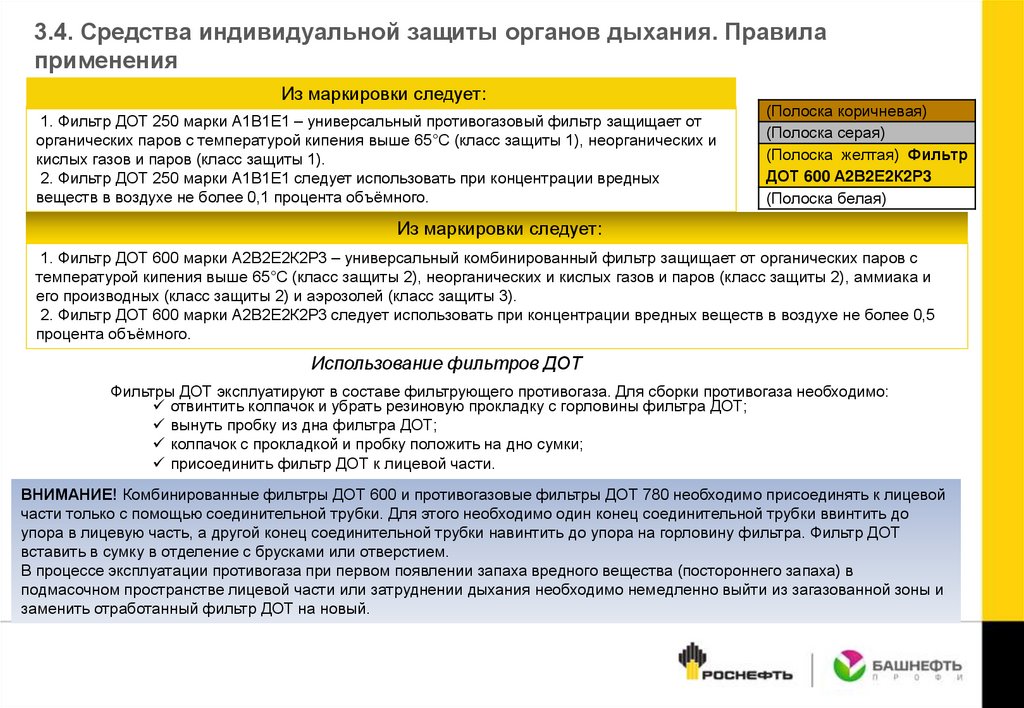

Из маркировки следует:
1. Фильтр ДОТ 250 марки А1В1Е1 – универсальный противогазовый фильтр защищает от
органических паров с температурой кипения выше 65°С (класс защиты 1), неорганических и
кислых газов и паров (класс защиты 1).
2. Фильтр ДОТ 250 марки А1В1Е1 следует использовать при концентрации вредных
веществ в воздухе не более 0,1 процента объёмного.
(Полоска коричневая)
(Полоска серая)
(Полоска желтая) Фильтр
ДОТ 600 А2В2Е2К2Р3
(Полоска белая)
Из маркировки следует:
1. Фильтр ДОТ 600 марки А2В2Е2К2Р3 – универсальный комбинированный фильтр защищает от органических паров с
температурой кипения выше 65°С (класс защиты 2), неорганических и кислых газов и паров (класс защиты 2), аммиака и
его производных (класс защиты 2) и аэрозолей (класс защиты 3).
2. Фильтр ДОТ 600 марки А2В2Е2К2Р3 следует использовать при концентрации вредных веществ в воздухе не более 0,5
процента объёмного.
Использование фильтров ДОТ
Фильтры ДОТ эксплуатируют в составе фильтрующего противогаза. Для сборки противогаза необходимо:
отвинтить колпачок и убрать резиновую прокладку с горловины фильтра ДОТ;
вынуть пробку из дна фильтра ДОТ;
колпачок с прокладкой и пробку положить на дно сумки;
присоединить фильтр ДОТ к лицевой части.
ВНИМАНИЕ! Комбинированные фильтры ДОТ 600 и противогазовые фильтры ДОТ 780 необходимо присоединять к лицевой
части только с помощью соединительной трубки. Для этого необходимо один конец соединительной трубки ввинтить до
упора в лицевую часть, а другой конец соединительной трубки навинтить до упора на горловину фильтра. Фильтр ДОТ
вставить в сумку в отделение с брусками или отверстием.
В процессе эксплуатации противогаза при первом появлении запаха вредного вещества (постороннего запаха) в
подмасочном пространстве лицевой части или затруднении дыхания необходимо немедленно выйти из загазованной зоны и
заменить отработанный фильтр ДОТ на новый.

31.

3.4. Средства индивидуальной защиты органов дыхания. Правила
применения
Применение средств индивидуальной защиты
Проведение проверки противогаза:
1. Внешний осмотр (пожелтевшую с трещинами маску отбраковывают).
2. Герметичность: в последовательности - маска-трубка-коробка, поочередно
затыкая пробкой или ладонью.
Отбраковка коробок производится по следующим показателям:
1. По сроку хранения (некоторые хранятся 3 года, некоторые 5 лет)
2. Если под маской появился запах
3. По отработанному времени
4. По весу: в лабораторных условиях
5. Если при встряхивании имеется шорох
6. Дырявые, ржавые, мятые
Подбор маски (полнолицевая).
Маска подбирается по сумме двух
измерений:
1.
2.
Подбородок-макушка по окружности в
см;
Через надбровье от одного ушного
отверстия до другого в см.
Сумма измерений, см
до 93
93-95
95-99
99-103
103 и более
Размер маски
0
1
2
3
4
Н-нормальн.
У-узкий
Ш-широкий
Затем необходимо примерить маску, если оказалась свободной (пропускает воздух) следует взять маску меньшего
размера.

32.

3.4. Средства индивидуальной защиты органов дыхания. Правила
применения
Шланговые противогазы ПШ – 1, ПШ – 2.
Состав комплекта
ПШ - 1
ПШ - 2
Маски с соединительными трубками
Пояс для крепления шланга
Фильтрующая коробка
Сигнально–спасательн. веревка 25 м.
Металлический штырь
Воздуходувка со шнуром 10 м
Шланги
Рукоятка для вращения воздуходувки (40 оборотов в минуту).
3
1
3
1
1
По 10м 2 шт.
-
6
2
2
1
По 20м 2 шт.
1
ПШ-1 самовсасывающий: 1 работает + 2 на веревке
ПШ-2 принудительная подача воздуха: 2 работают в маске +2 на веревке +1 на воздуходувке + 1 дублер с комплектом ПШ-1.
Время работы в шланговых противогазах должно составлять не более 30 минут, с перерывами не менее 15 минут, это
должно быть оговорено в наряде.
Условия эксплуатации изолирующих противогазов: любые, т.к. воздух поступает из незагазованной зоны (для шланговых
противогазов).
Условия эксплуатации фильтрующих противогазов:
1.
2.
3.
4.
Когда состав вредных, ядовитых газов примерно известен.
Когда содержание кислорода не менее 19%
Когда вредных веществ не более 0,5%.
Запрещается применять для защиты от низкокипящих плохо абсорбирующихся
органических веществ (метан, этан, ацетилен), от газов и паров неизвестного
состава, а также в траншеях, плохо проветриваемых помещениях и резервуарах.
Условия хранения: в
темном, сухом, прохладном
месте вдали от
нагревательных приборов.

33.

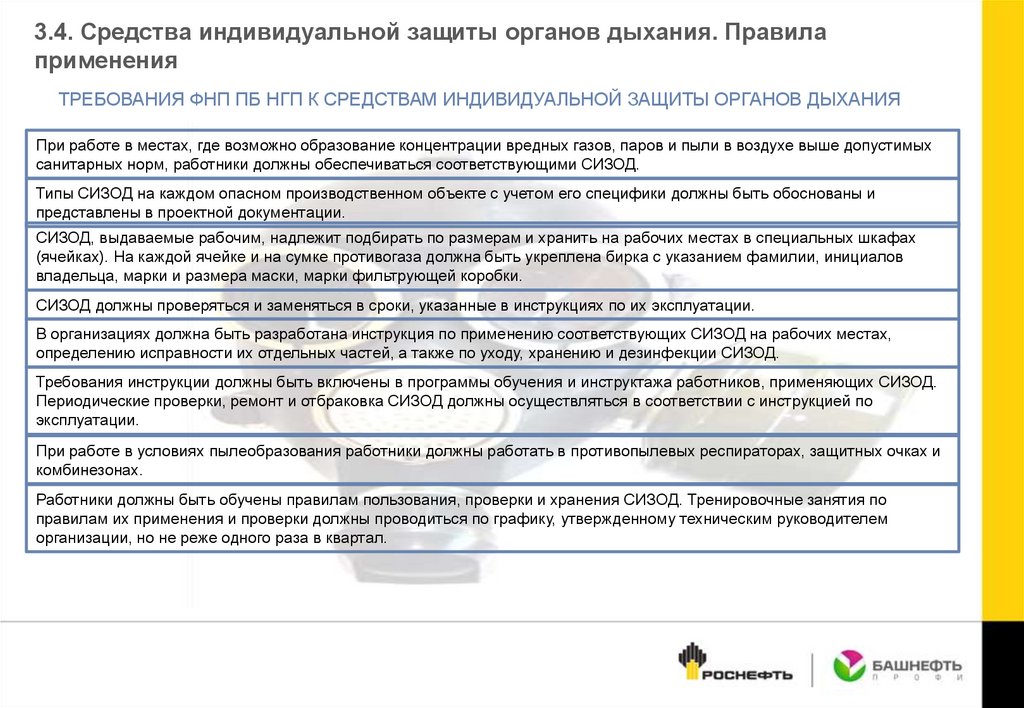

3.4. Средства индивидуальной защиты органов дыхания. Правила
применения
ТРЕБОВАНИЯ ФНП ПБ НГП К СРЕДСТВАМ ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ ОРГАНОВ ДЫХАНИЯ
При работе в местах, где возможно образование концентрации вредных газов, паров и пыли в воздухе выше допустимых
санитарных норм, работники должны обеспечиваться соответствующими СИЗОД.
Типы СИЗОД на каждом опасном производственном объекте с учетом его специфики должны быть обоснованы и
представлены в проектной документации.
СИЗОД, выдаваемые рабочим, надлежит подбирать по размерам и хранить на рабочих местах в специальных шкафах
(ячейках). На каждой ячейке и на сумке противогаза должна быть укреплена бирка с указанием фамилии, инициалов
владельца, марки и размера маски, марки фильтрующей коробки.
СИЗОД должны проверяться и заменяться в сроки, указанные в инструкциях по их эксплуатации.
В организациях должна быть разработана инструкция по применению соответствующих СИЗОД на рабочих местах,
определению исправности их отдельных частей, а также по уходу, хранению и дезинфекции СИЗОД.
Требования инструкции должны быть включены в программы обучения и инструктажа работников, применяющих СИЗОД.
Периодические проверки, ремонт и отбраковка СИЗОД должны осуществляться в соответствии с инструкцией по
эксплуатации.
При работе в условиях пылеобразования работники должны работать в противопылевых респираторах, защитных очках и
комбинезонах.
Работники должны быть обучены правилам пользования, проверки и хранения СИЗОД. Тренировочные занятия по
правилам их применения и проверки должны проводиться по графику, утвержденному техническим руководителем
организации, но не реже одного раза в квартал.

34.

3.4. Средства индивидуальной защиты органов дыхания. Правила
применения
ТРЕБОВАНИЯ ФНП ПБ НГП К СРЕДСТВАМ ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ ОРГАНОВ ДЫХАНИЯ
На каждом опасном производственном объекте должен быть аварийный запас СИЗОД соответствующих типов и марок.
Количество фильтрующих аварийных противогазов для каждого объекта комплектуется из расчета 3-5 комплектов
соответствующих марок. В каждом комплекте должен быть набор шлем-масок всех размеров. Количество шланговых
аварийных противогазов должно быть не менее двух единиц, укомплектованных согласно паспорту изготовителя.
Аварийный запас фильтрующих и шланговых противогазов должен храниться в шкафу (ящике) под пломбой.
Запрещается запирать на замки аварийный запас противогазов.
Целостность пломб аварийного запаса проверяется при приеме и сдаче смены обслуживающим персоналом. Наличие и
состояние аварийного запаса не реже одного раза в месяц проверяются руководителем объекта. Персонал объекта
должен знать места хранения рабочих и аварийных СИЗОД.
Ответственность за готовность к применению средств индивидуальной защиты несет технический руководитель
организации, за правильность их использования непосредственно на месте проведения работ - исполнитель работ.
Организации должны обеспечить представителей государственных надзорных органов СИЗОД для беспрепятственного
доступа на участки, цеха, площадки ОПО для проведения проверок.
Работа в плохо проветриваемых газоопасных местах должна производиться с применением шланговых противогазов.
При необходимости применения дыхательных шлангов длиной более 10 м необходимо пользоваться шланговым
противогазом с принудительной подачей воздуха.
Открытый конец приемного воздушного шланга противогаза должен находиться в зоне чистого воздуха, для чего он
должен быть закреплен на заранее выбранном месте.
Рабочие, выполняющие газоопасную работу (работающий и наблюдающие), должны следить за тем, чтобы шланг не имел
изломов и крутых изгибов.
