Решения для коммерческого учёта электроэнергии в сетях 6 -110 кВ для электросетевых компаний и промышленных предприятий

1.

Решения
для коммерческого учёта
электроэнергии в сетях 6-110 кВ
для электросетевых компаний
и промышленных предприятий
1

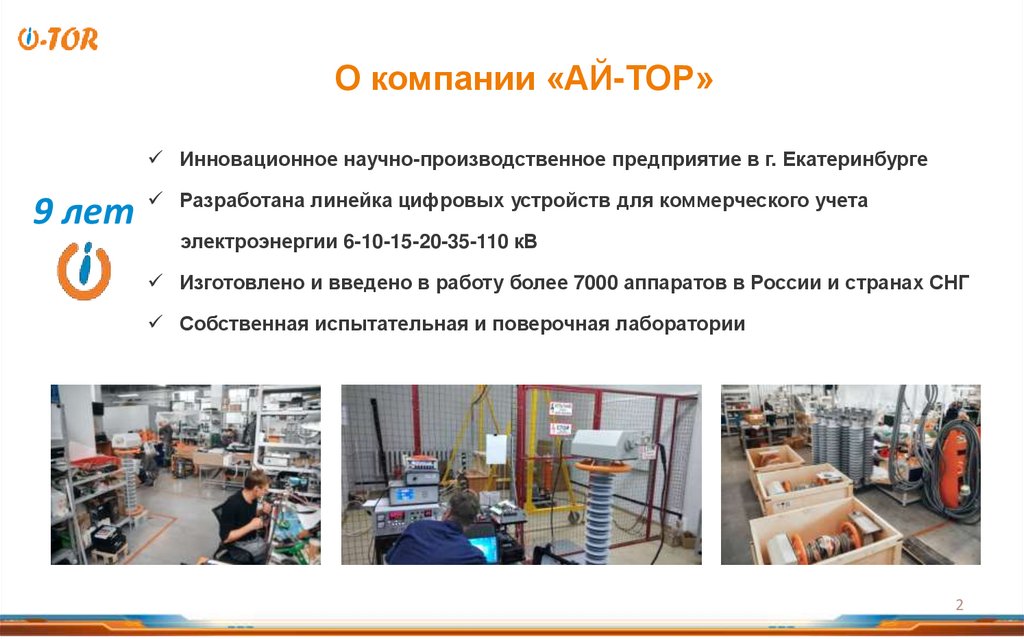

О компании «АЙ-ТОР»
Инновационное научно-производственное предприятие в г. Екатеринбурге
9 лет Разработана линейка цифровых устройств для коммерческого учета
электроэнергии 6-10-15-20-35-110 кВ
Изготовлено и введено в работу более 7000 аппаратов в России и странах СНГ
Собственная испытательная и поверочная лаборатории
2

3.

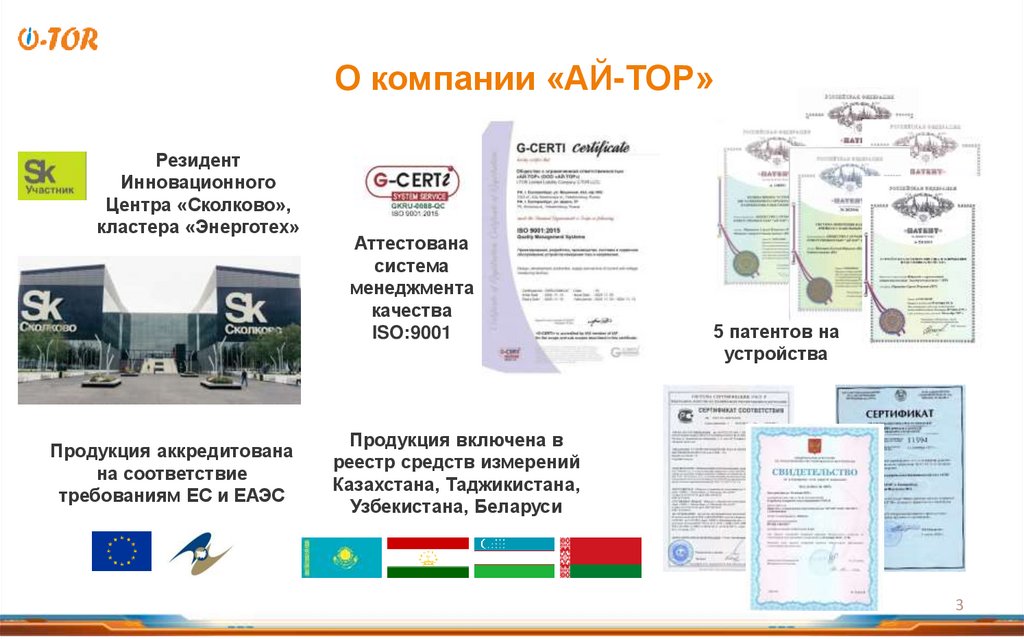

О компании «АЙ-ТОР»
Резидент
Инновационного
Центра «Сколково»,
кластера «Энерготех»
Продукция аккредитована
на соответствие
требованиям ЕС и ЕАЭС
Аттестована
система
менеджмента
качества
ISO:9001
5 патентов на
устройства
Продукция включена в
реестр средств измерений
Казахстана, Таджикистана,
Узбекистана, Беларуси
3

4.

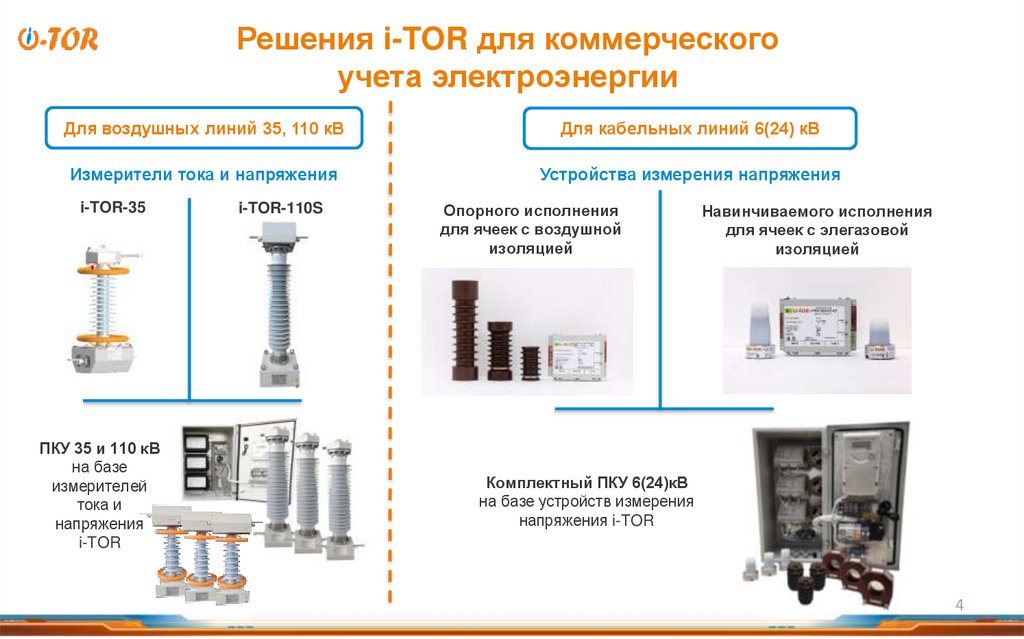

Решения i-TOR для коммерческого
учета электроэнергии
Для воздушных линий 35, 110 кВ
Для кабельных линий 6(24) кВ
Измерители тока и напряжения
Устройства измерения напряжения
i-TOR-35
ПКУ 35 и 110 кВ
на базе
измерителей
тока и
напряжения
i-TOR
i-TOR-110S
Опорного исполнения
для ячеек с воздушной
изоляцией
Навинчиваемого исполнения
для ячеек с элегазовой
изоляцией
Комплектный ПКУ 6(24)кВ
на базе устройств измерения
напряжения i-TOR
4

5.

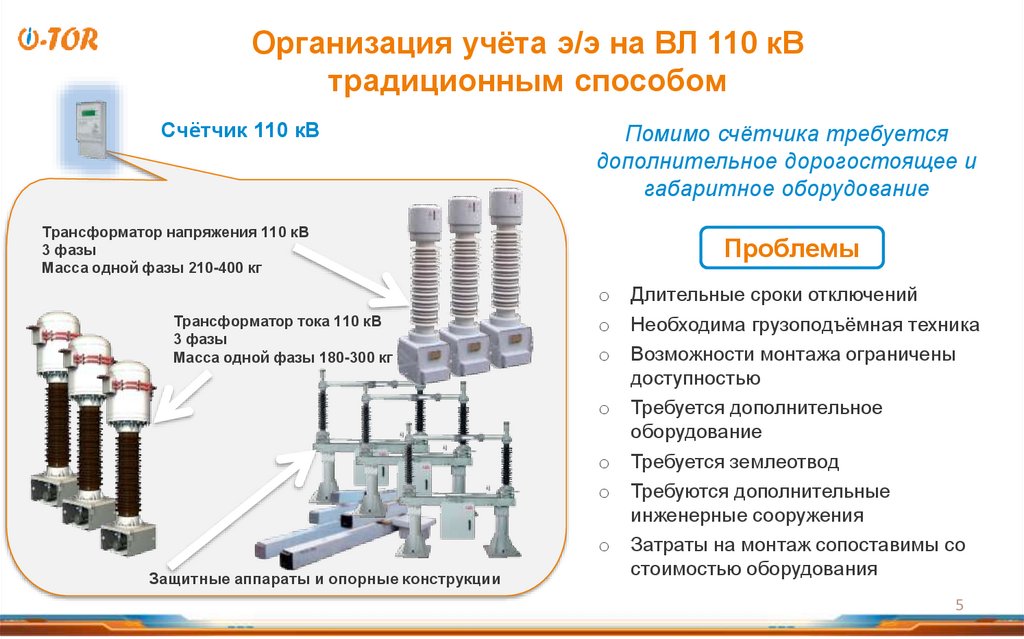

Организация учёта э/э на ВЛ 110 кВ
традиционным способом
Счётчик 110 кВ
Помимо счётчика требуется
дополнительное дорогостоящее и
габаритное оборудование
Трансформатор напряжения 110 кВ
3 фазы
Масса одной фазы 210-400 кг
Трансформатор тока 110 кВ
3 фазы
Масса одной фазы 180-300 кг
Проблемы
o
o
o
o
o
o
o
Защитные аппараты и опорные конструкции
Длительные сроки отключений
Необходима грузоподъёмная техника
Возможности монтажа ограничены
доступностью
Требуется дополнительное
оборудование
Требуется землеотвод
Требуются дополнительные
инженерные сооружения
Затраты на монтаж сопоставимы со
стоимостью оборудования
5

6.

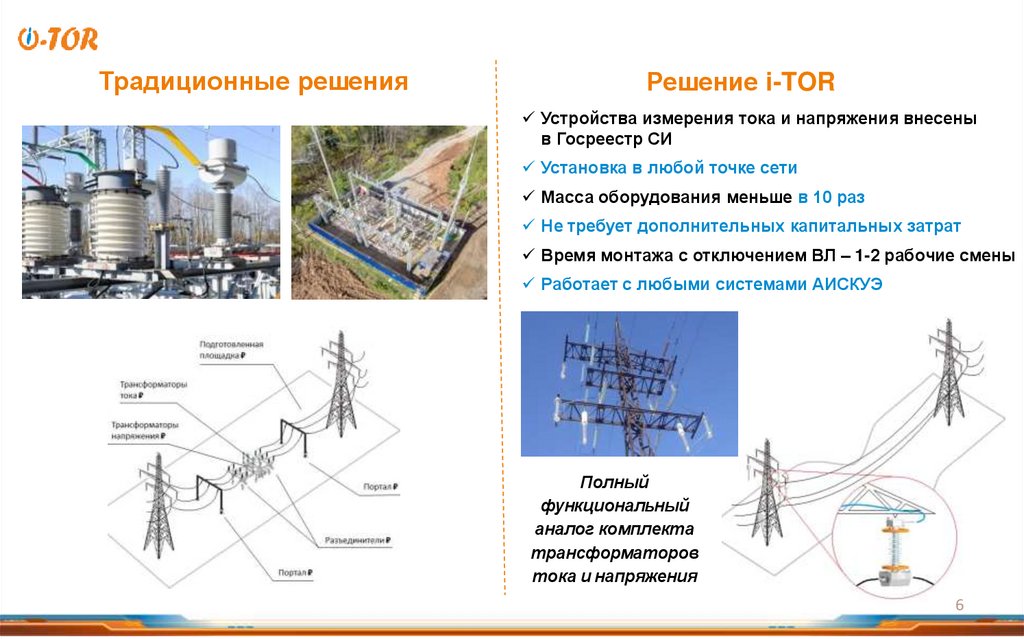

Традиционные решения
Решение i-TOR
Устройства измерения тока и напряжения внесены
в Госреестр СИ
Установка в любой точке сети
Масса оборудования меньше в 10 раз
Не требует дополнительных капитальных затрат
Время монтажа с отключением ВЛ – 1-2 рабочие смены
Работает с любыми системами АИСКУЭ
Полный
функциональный
аналог комплекта
трансформаторов
тока и напряжения
6

7.

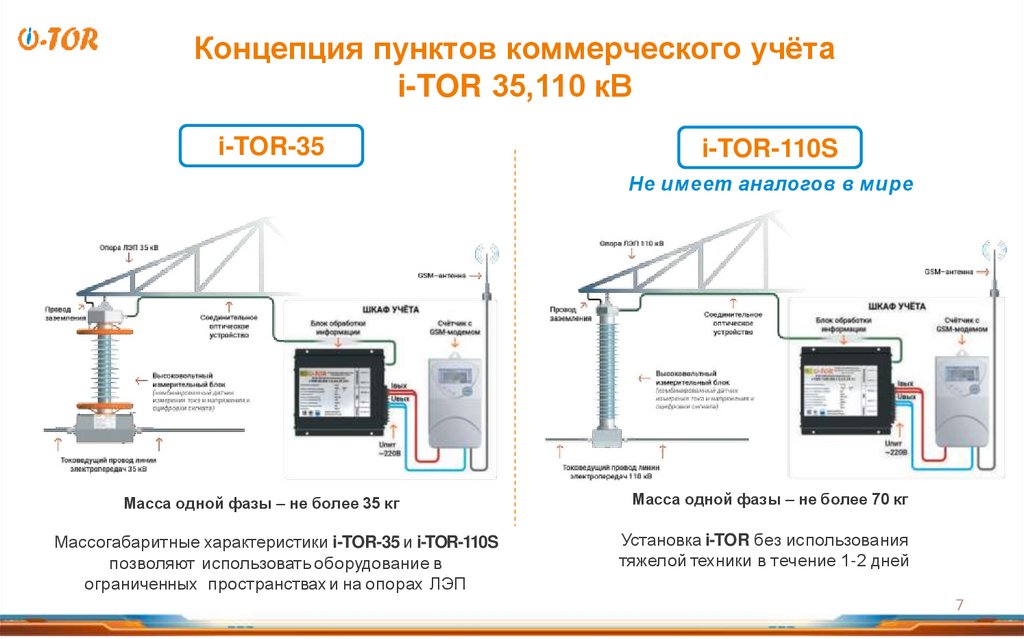

Концепция пунктов коммерческого учёта
i-TOR 35,110 кВ
i-TOR-35
i-TOR-110S
Не имеет аналогов в мире
Масса одной фазы – не более 35 кг
Массогабаритные характеристики i-TOR-35 и i-TOR-110S
позволяют использовать оборудование в
ограниченных пространствах и на опорах ЛЭП
Масса одной фазы – не более 70 кг
Установка i-TOR без использования
тяжелой техники в течение 1-2 дней
7

8.

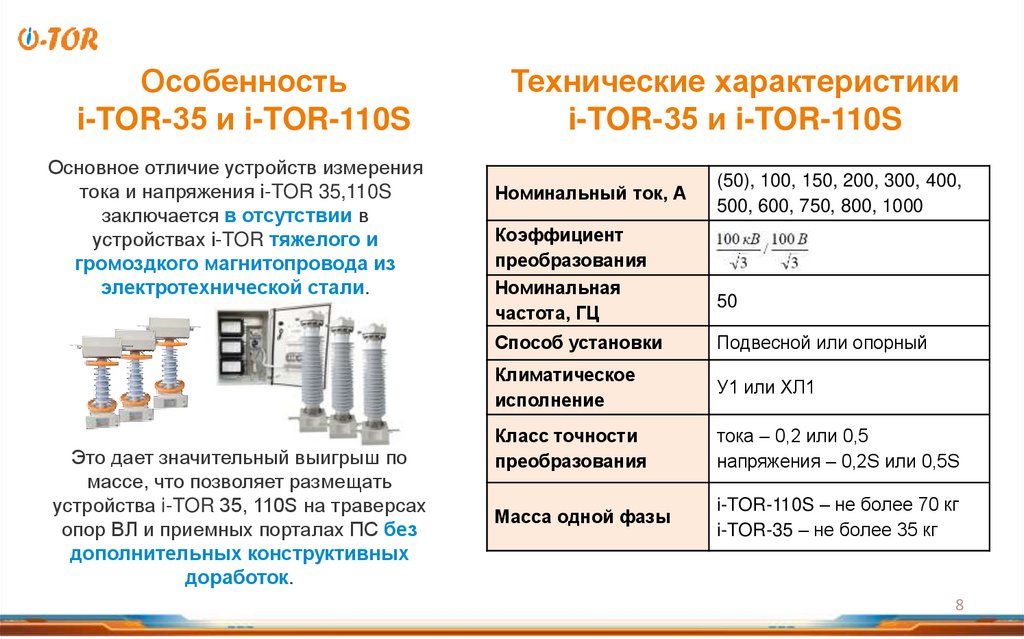

Особенность
i-TOR-35 и i-TOR-110S
Основное отличие устройств измерения
тока и напряжения i-TOR 35,110S
заключается в отсутствии в
устройствах i-TOR тяжелого и
громоздкого магнитопровода из
электротехнической стали.
Это дает значительный выигрыш по
массе, что позволяет размещать
устройства i-TOR 35, 110S на траверсах
опор ВЛ и приемных порталах ПС без
дополнительных конструктивных
доработок.
Технические характеристики
i-TOR-35 и i-TOR-110S
Номинальный ток, А
Коэффициент
преобразования
Номинальная
частота, ГЦ
(50), 100, 150, 200, 300, 400,
500, 600, 750, 800, 1000
50
Способ установки
Подвесной или опорный
Климатическое
исполнение
У1 или ХЛ1
Класс точности
преобразования
тока – 0,2 или 0,5
напряжения – 0,2S или 0,5S
Масса одной фазы
i-TOR-110S – не более 70 кг
i-TOR-35 – не более 35 кг
8

9.

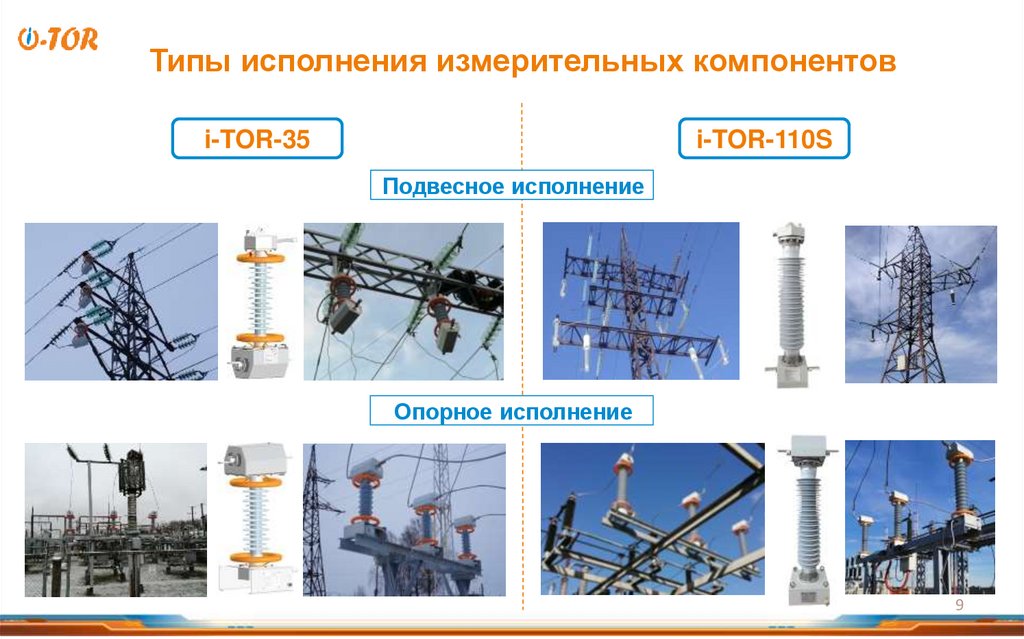

Типы исполнения измерительных компонентов
i-TOR-35
i-TOR-110S
Подвесное исполнение
Опорное исполнение
9

10.

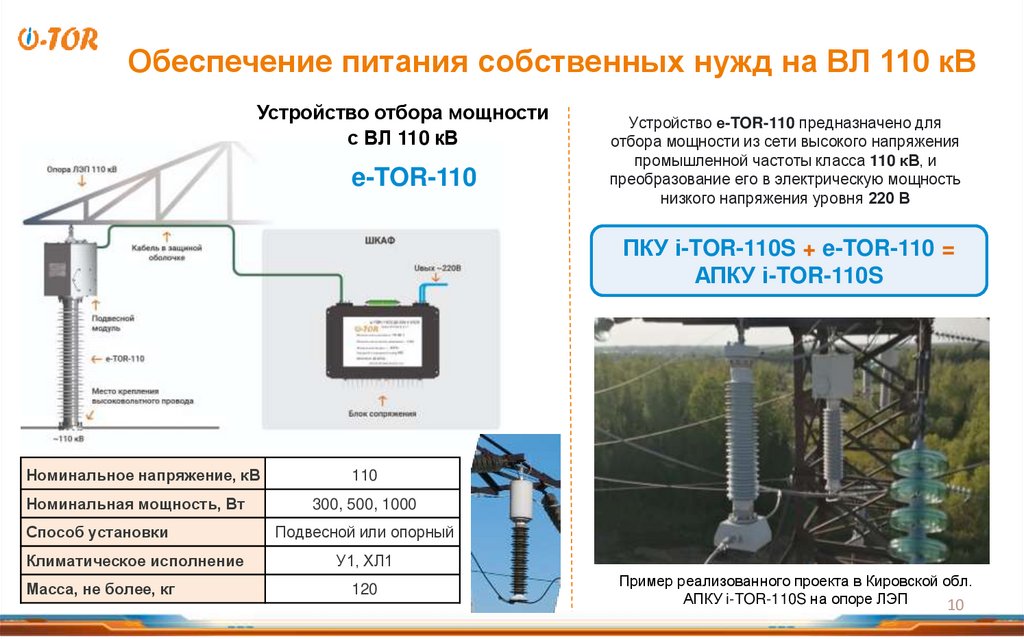

Обеспечение питания собственных нужд на ВЛ 110 кВ
Устройство отбора мощности
с ВЛ 110 кВ
e-TOR-110
Устройство е-TOR-110 предназначено для
отбора мощности из сети высокого напряжения
промышленной частоты класса 110 кВ, и
преобразование его в электрическую мощность
низкого напряжения уровня 220 В
ПКУ i-TOR-110S + e-TOR-110 =
АПКУ i-TOR-110S
Номинальное напряжение, кВ
110
Номинальная мощность, Вт
300, 500, 1000
Способ установки
Климатическое исполнение
Масса, не более, кг
Подвесной или опорный
У1, ХЛ1
120
Пример реализованного проекта в Кировской обл.
АПКУ i-TOR-110S на опоре ЛЭП
10

11.

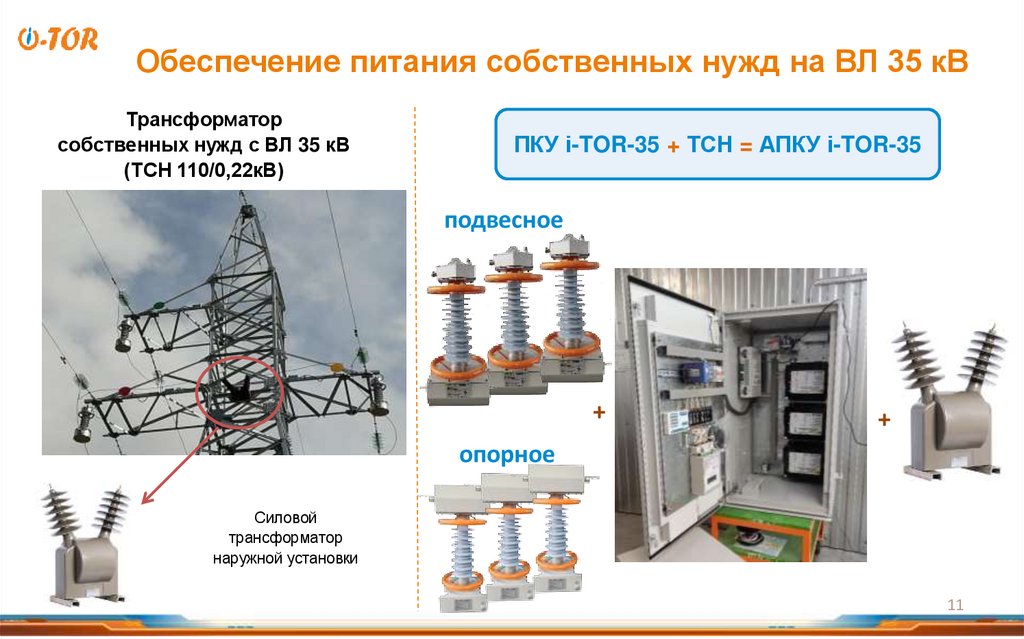

Обеспечение питания собственных нужд на ВЛ 35 кВ
Трансформатор
собственных нужд с ВЛ 35 кВ
(ТСН 110/0,22кВ)
ПКУ i-TOR-35 + ТСН = АПКУ i-TOR-35
подвесное
+
+
опорное
Силовой
трансформатор
наружной установки
11

12.

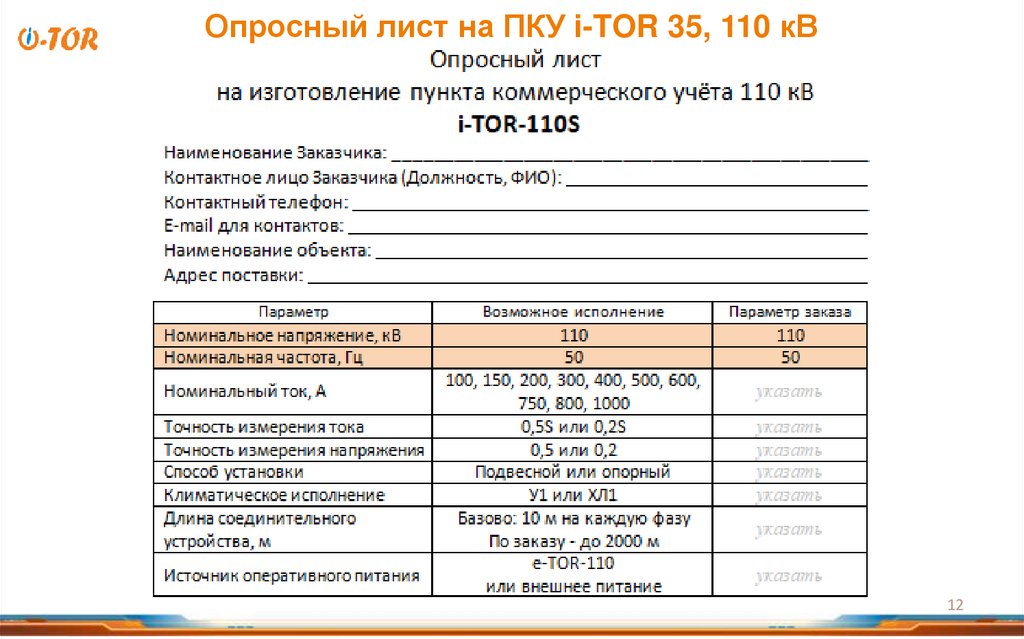

Опросный лист на ПКУ i-TOR 35, 110 кВ
12

13.

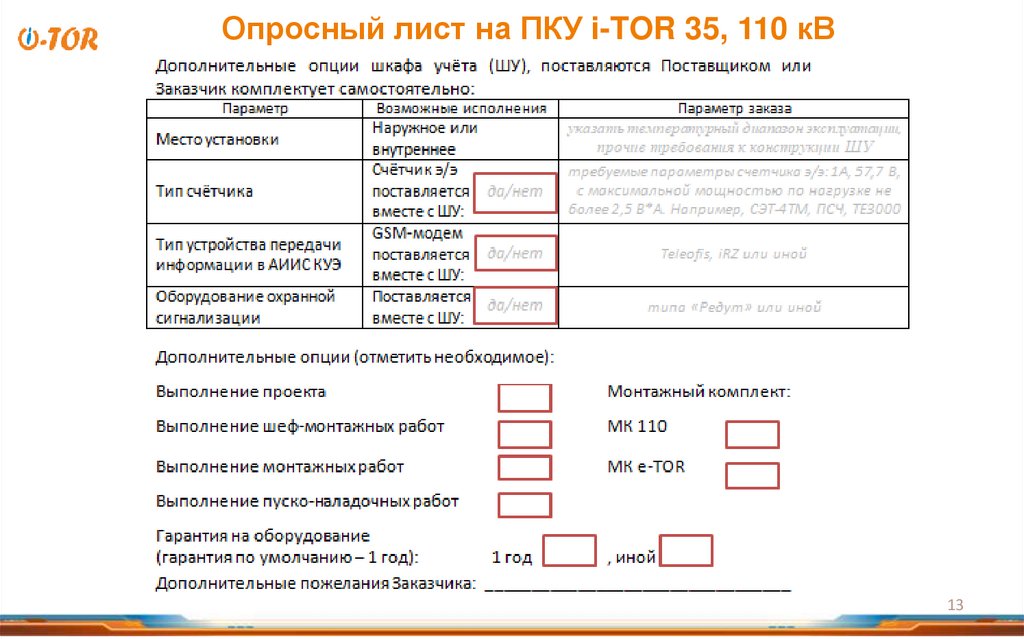

Опросный лист на ПКУ i-TOR 35, 110 кВ
13

14.

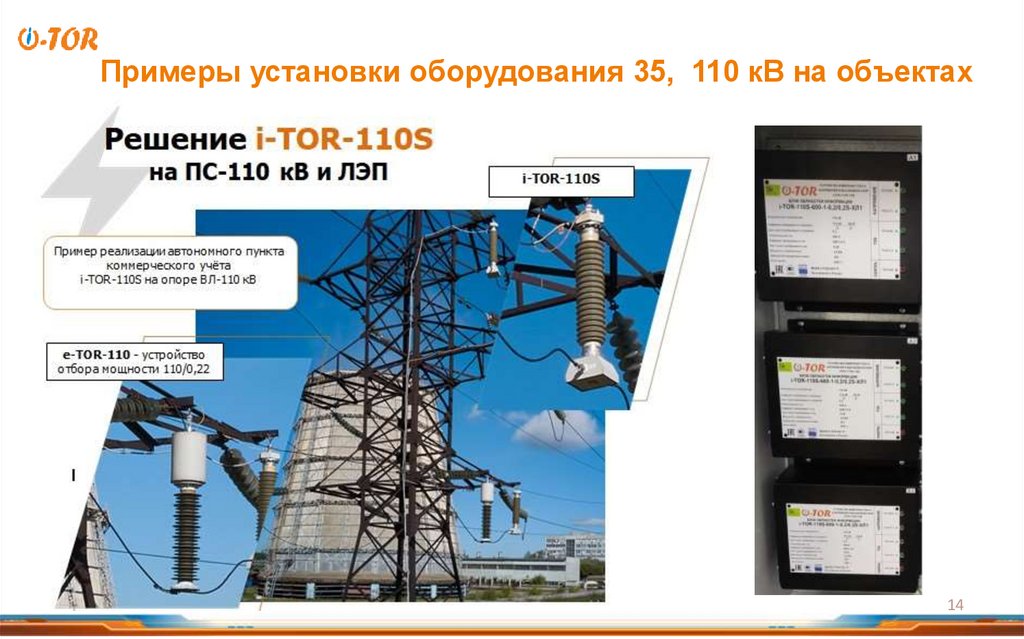

Примеры установки оборудования 35, 110 кВ на объектах
14

15.

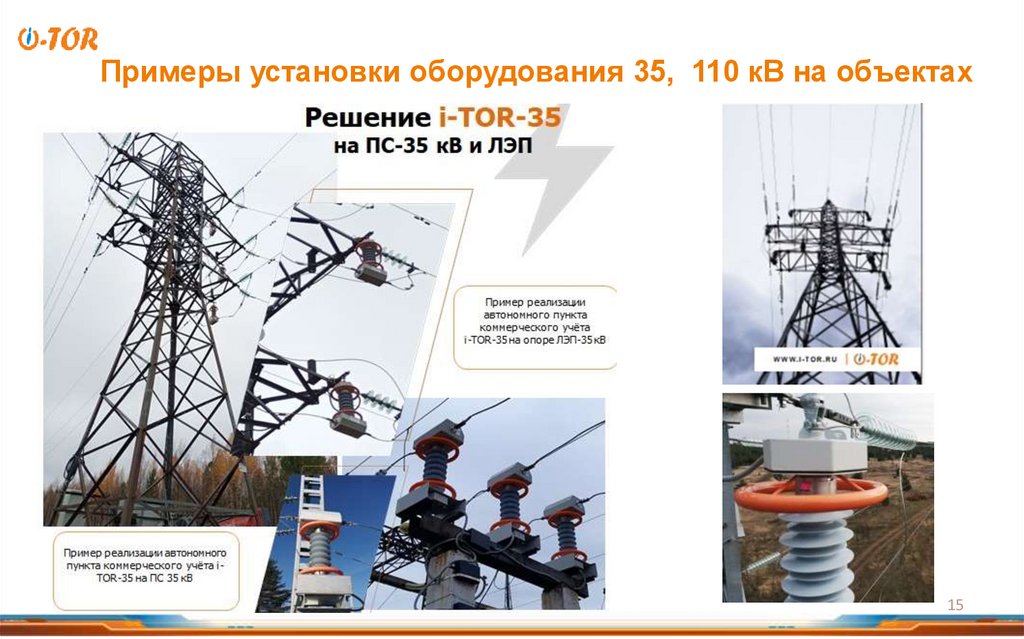

Примеры установки оборудования 35, 110 кВ на объектах
15

16.

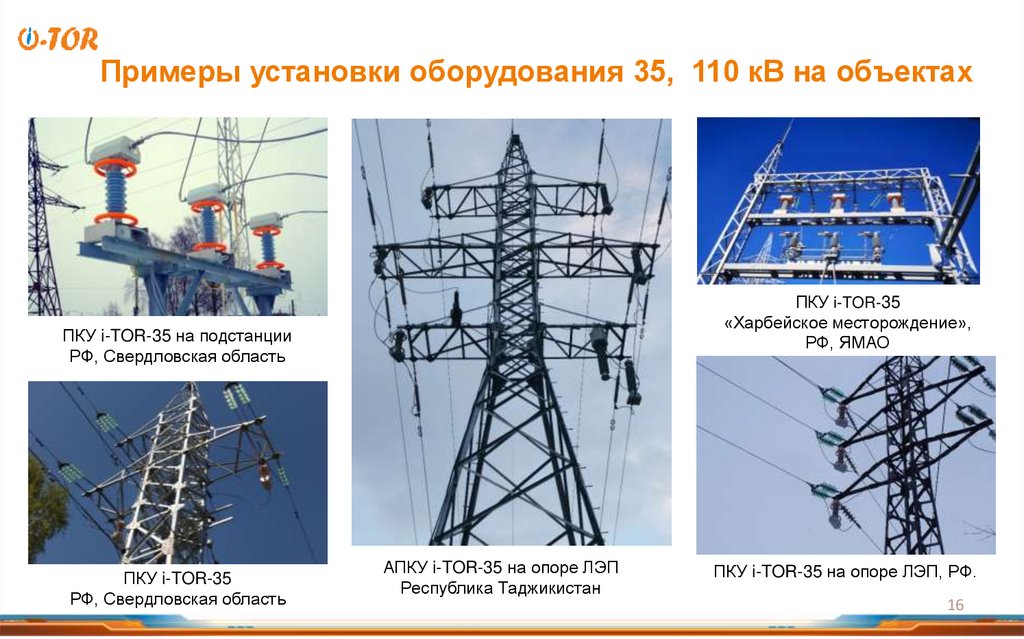

Примеры установки оборудования 35, 110 кВ на объектах
ПКУ i-TOR-35
«Харбейское месторождение»,
РФ, ЯМАО
ПКУ i-TOR-35 на подстанции
РФ, Свердловская область
ПКУ i-TOR-35
РФ, Свердловская область
АПКУ i-TOR-35 на опоре ЛЭП
Республика Таджикистан
ПКУ i-TOR-35 на опоре ЛЭП, РФ.
16

17.

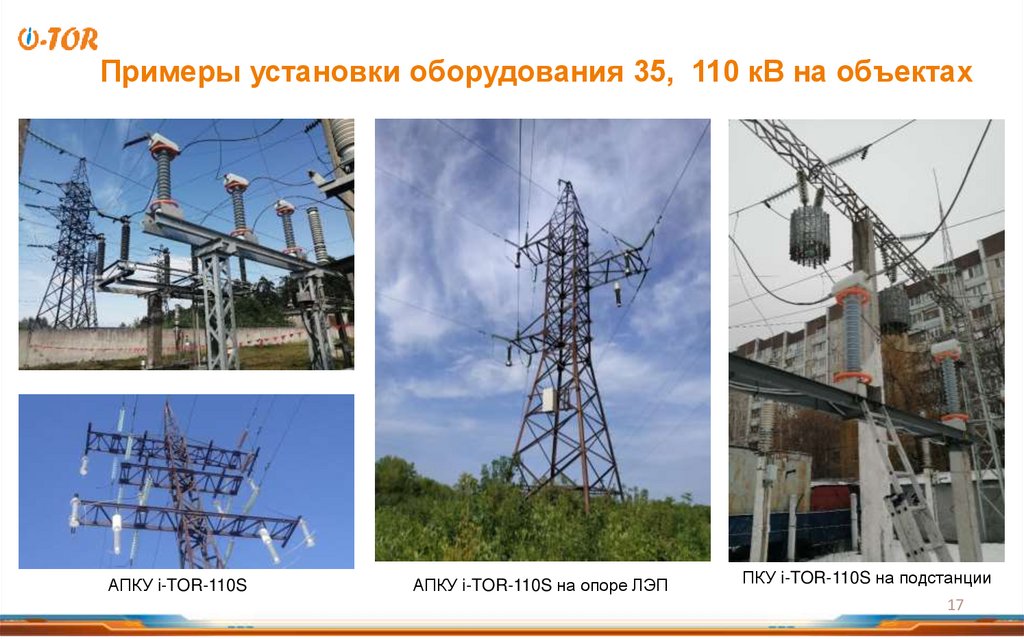

Примеры установки оборудования 35, 110 кВ на объектах
АПКУ i-TOR-110S
АПКУ i-TOR-110S на опоре ЛЭП
ПКУ i-TOR-110S на подстанции
17

18.

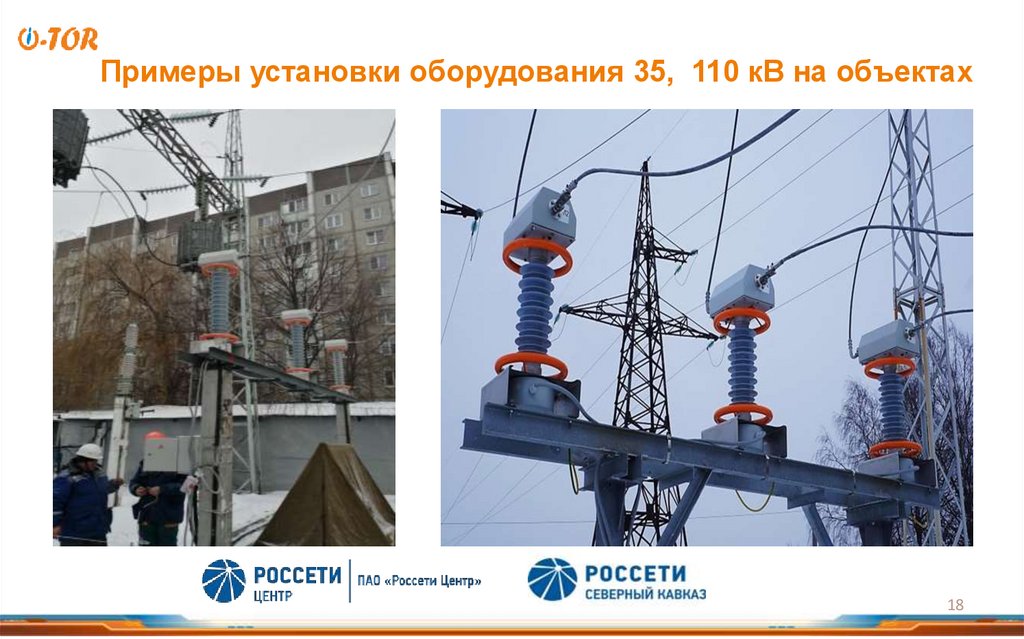

Примеры установки оборудования 35, 110 кВ на объектах
18

19.

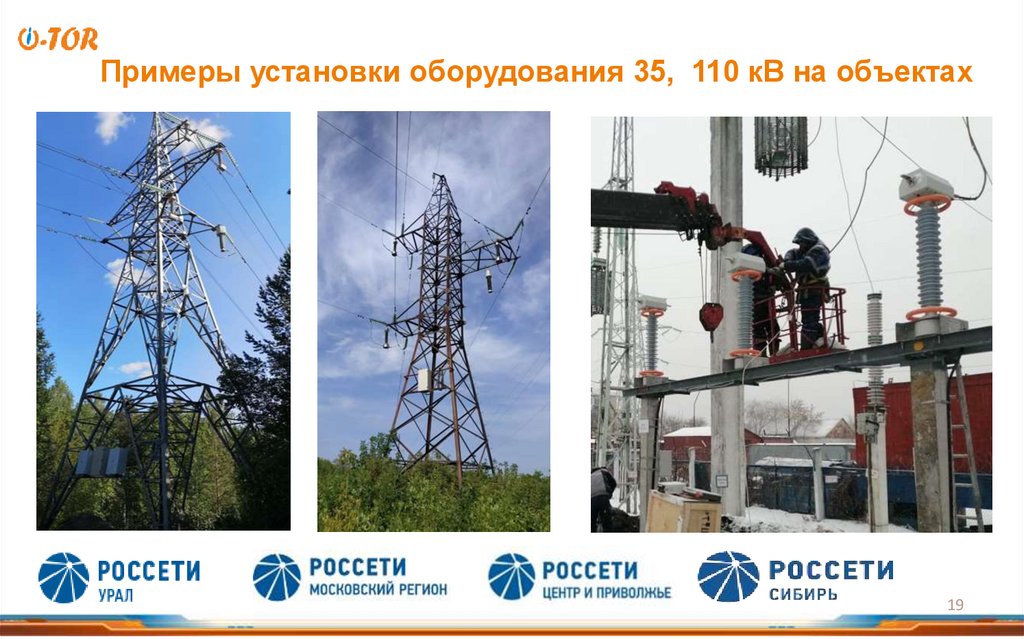

Примеры установки оборудования 35, 110 кВ на объектах
19

20.

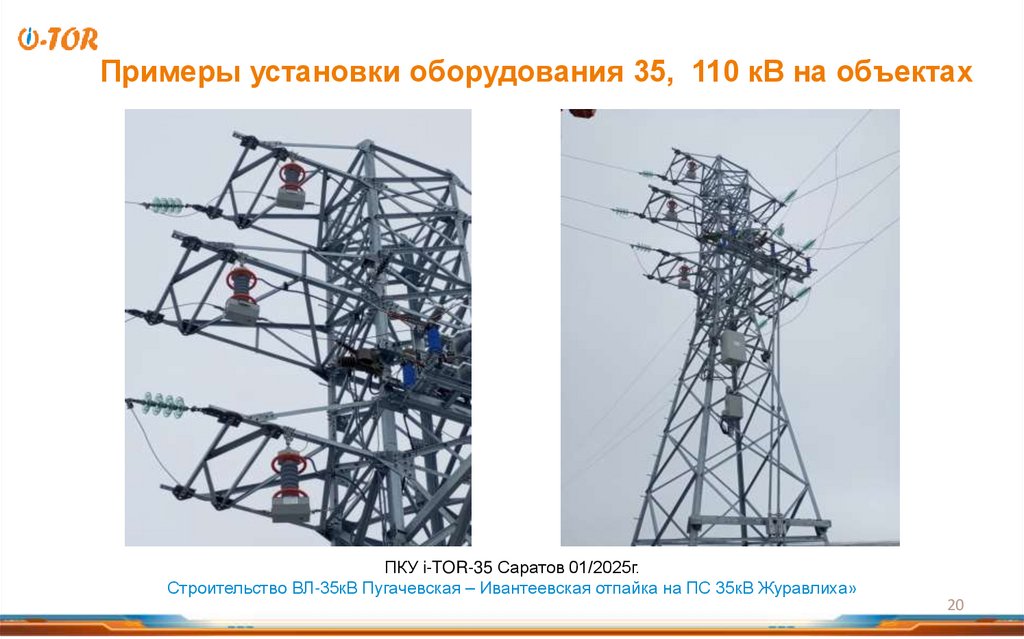

Примеры установки оборудования 35, 110 кВ на объектах
ПКУ i-TOR-35 Саратов 01/2025г.
Строительство ВЛ-35кВ Пугачевская – Ивантеевская отпайка на ПС 35кВ Журавлиха»
20

21.

Наши заказчики
Более 30 компаний России и
стран СНГ уже реализовали
проекты по учету электроэнергии на
линиях 35 кВ на базе
i-TOR-35 и уже оценили
преимущества и надежность этого
оборудования
Отзывы
Среди них:
21

22.

Наши заказчики
На базе i-TOR-110S организован учет электроэнергии
на линиях 110 кВ по более чем 50 проектам в России и
странах ближнего зарубежья
Среди наших заказчиков:
22

23.

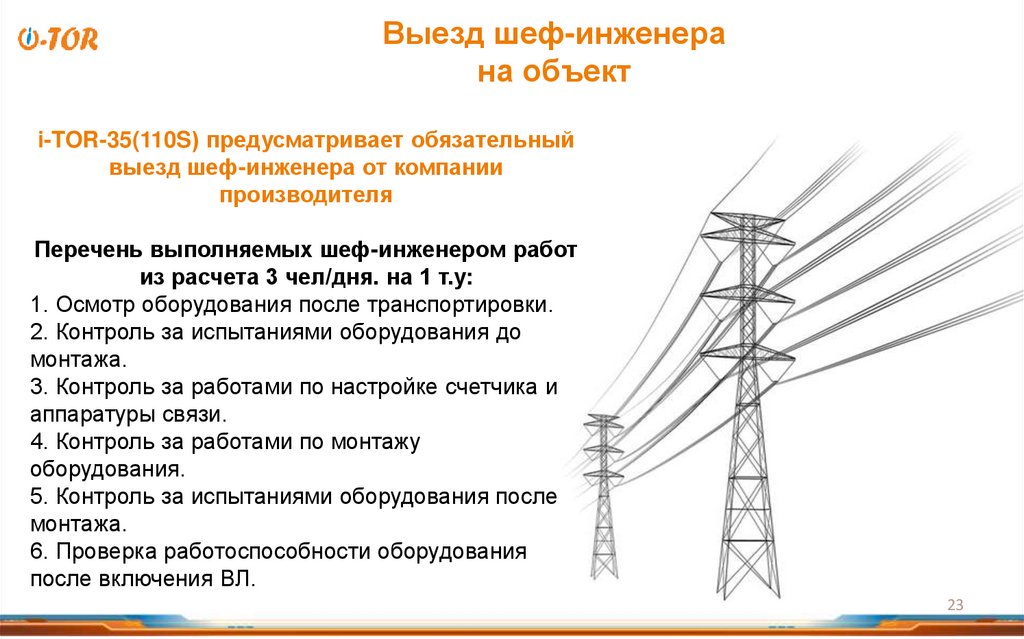

Выезд шеф-инженера
на объект
i-TOR-35(110S) предусматривает обязательный
выезд шеф-инженера от компании
производителя
Перечень выполняемых шеф-инженером работ
из расчета 3 чел/дня. на 1 т.у:
1. Осмотр оборудования после транспортировки.
2. Контроль за испытаниями оборудования до
монтажа.
3. Контроль за работами по настройке счетчика и
аппаратуры связи.
4. Контроль за работами по монтажу
оборудования.
5. Контроль за испытаниями оборудования после
монтажа.
6. Проверка работоспособности оборудования
после включения ВЛ.
23

24.

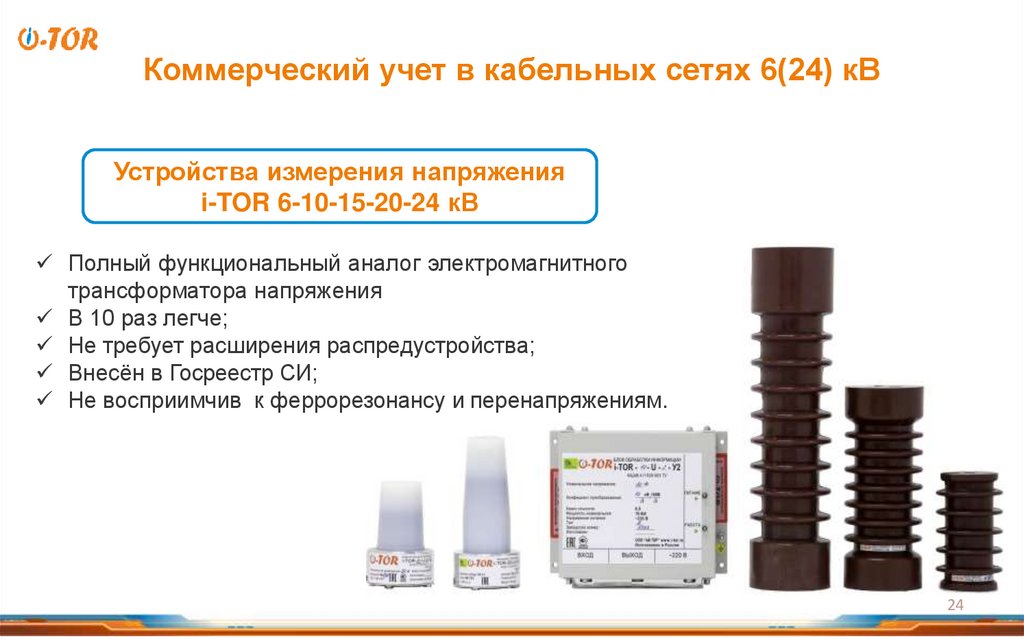

Коммерческий учет в кабельных сетях 6(24) кВ
Устройства измерения напряжения
i-TOR 6-10-15-20-24 кВ
Полный функциональный аналог электромагнитного
трансформатора напряжения
В 10 раз легче;
Не требует расширения распредустройства;
Внесён в Госреестр СИ;
Не восприимчив к феррорезонансу и перенапряжениям.
24

25.

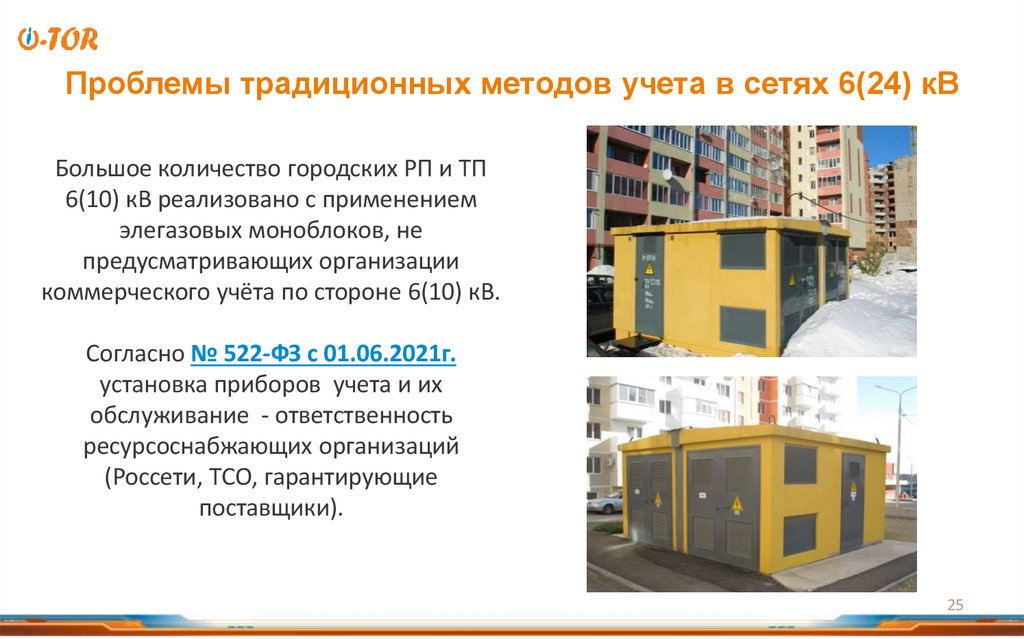

Проблемы традиционных методов учета в сетях 6(24) кВ
Большое количество городских РП и ТП
6(10) кВ реализовано с применением
элегазовых моноблоков, не
предусматривающих организации
коммерческого учёта по стороне 6(10) кВ.
Согласно № 522-ФЗ с 01.06.2021г.
установка приборов учета и их
обслуживание - ответственность
ресурсоснабжающих организаций
(Россети, ТСО, гарантирующие
поставщики).
25

26.

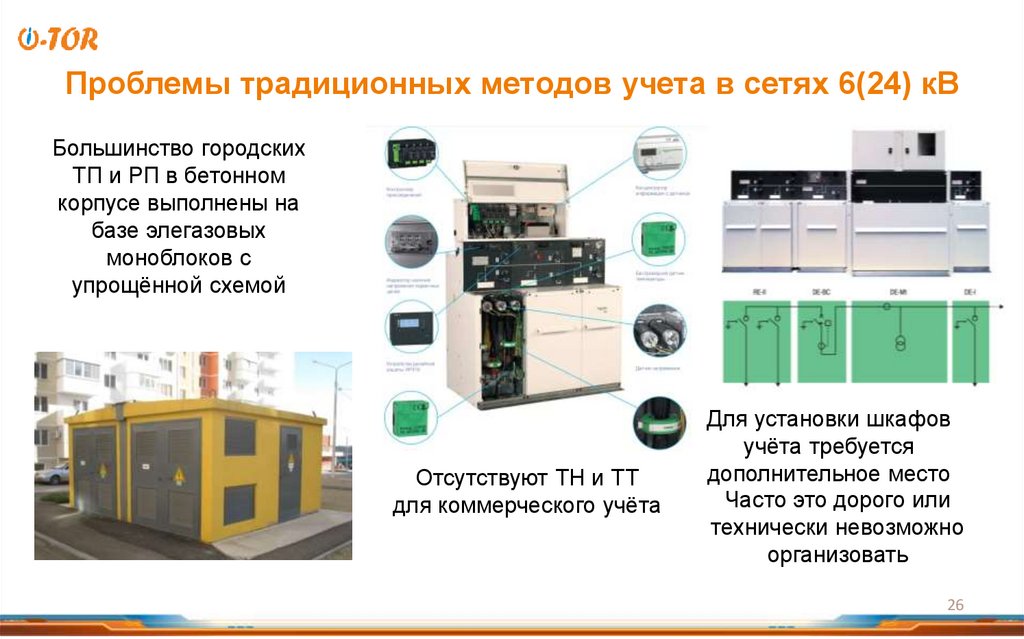

Проблемы традиционных методов учета в сетях 6(24) кВ
Большинство городских
ТП и РП в бетонном
корпусе выполнены на
базе элегазовых
моноблоков с
упрощённой схемой
Отсутствуют ТН и ТТ
для коммерческого учёта
Для установки шкафов
учёта требуется
дополнительное место
Часто это дорого или
технически невозможно
организовать
26

27.

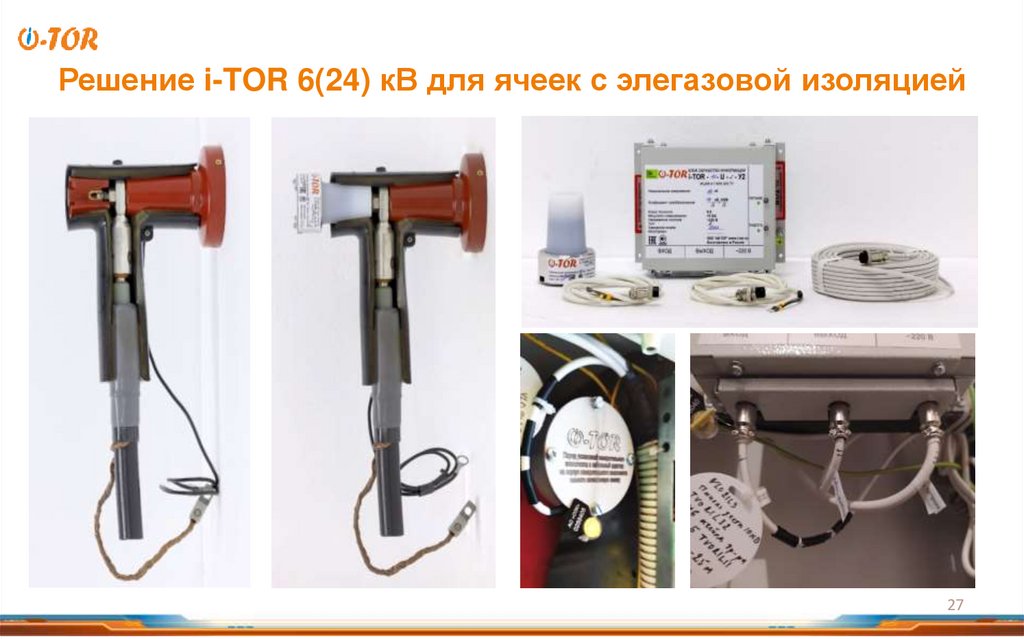

Решение i-TOR 6(24) кВ для ячеек с элегазовой изоляцией
27

28.

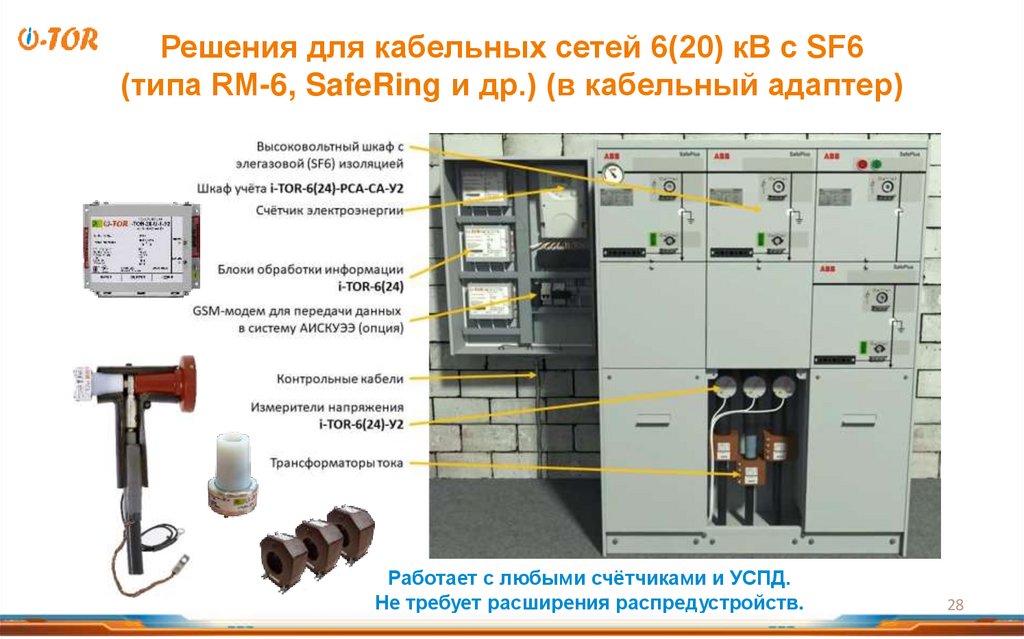

Решения для кабельных сетей 6(20) кВ c SF6
(типа RM-6, SafeRing и др.) (в кабельный адаптер)
Работает с любыми счётчиками и УСПД.
Не требует расширения распредустройств.
28

29.

Примеры реализаций i-TOR-6(20) кВ
Ком.учет в КРУ «Эталон»
«Таврида Электрик»
Ком.учет в RM6 - 10кВ
Шкаф учета со счетчиком э\э
и GSM модемом
29

30.

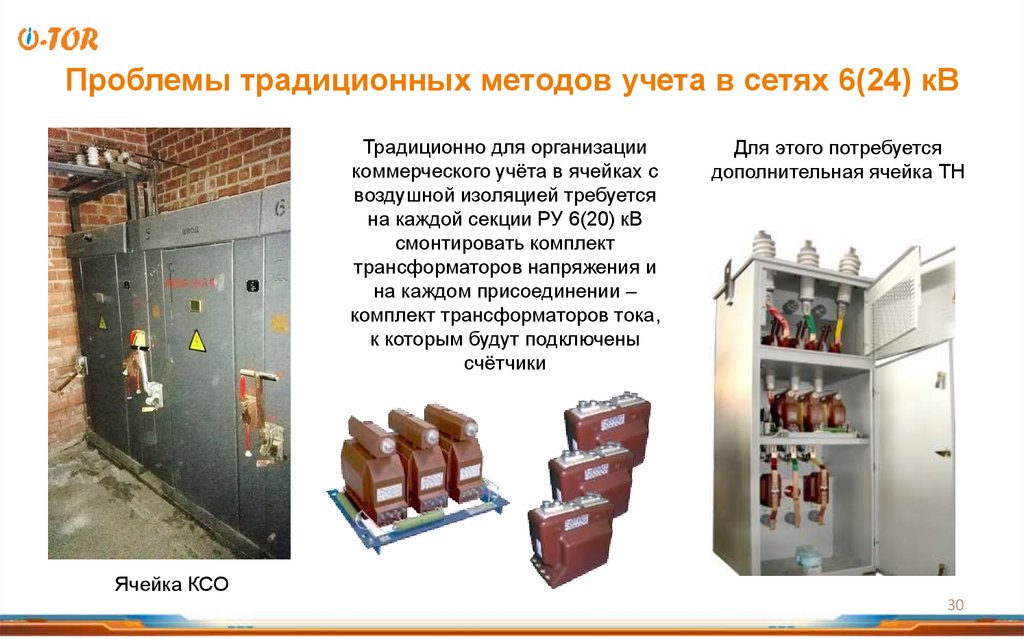

Проблемы традиционных методов учета в сетях 6(24) кВ
Традиционно для организации
коммерческого учёта в ячейках с
воздушной изоляцией требуется
на каждой секции РУ 6(20) кВ
смонтировать комплект
трансформаторов напряжения и
на каждом присоединении –
комплект трансформаторов тока,
к которым будут подключены
счётчики
Для этого потребуется
дополнительная ячейка ТН
Ячейка КСО
30

31.

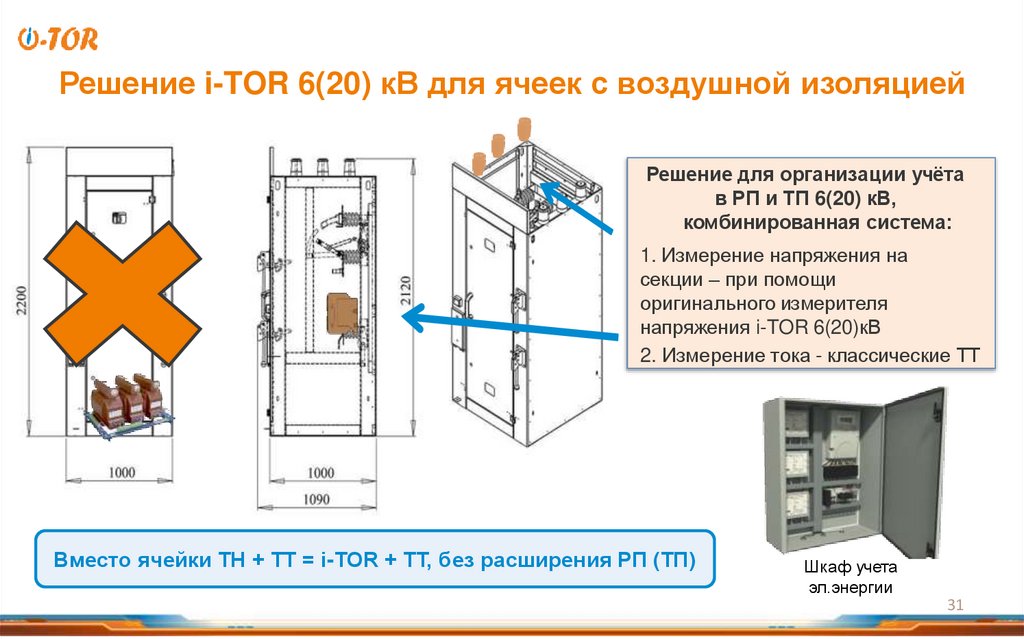

Решение i-TOR 6(20) кВ для ячеек с воздушной изоляцией
Решение для организации учёта
в РП и ТП 6(20) кВ,
комбинированная система:
1. Измерение напряжения на
секции – при помощи
оригинального измерителя
напряжения i-TOR 6(20)кВ
2. Измерение тока - классические ТТ
Вместо ячейки ТН + ТТ = i-TOR + ТТ, без расширения РП (ТП)
Шкаф учета
эл.энергии
31

32.

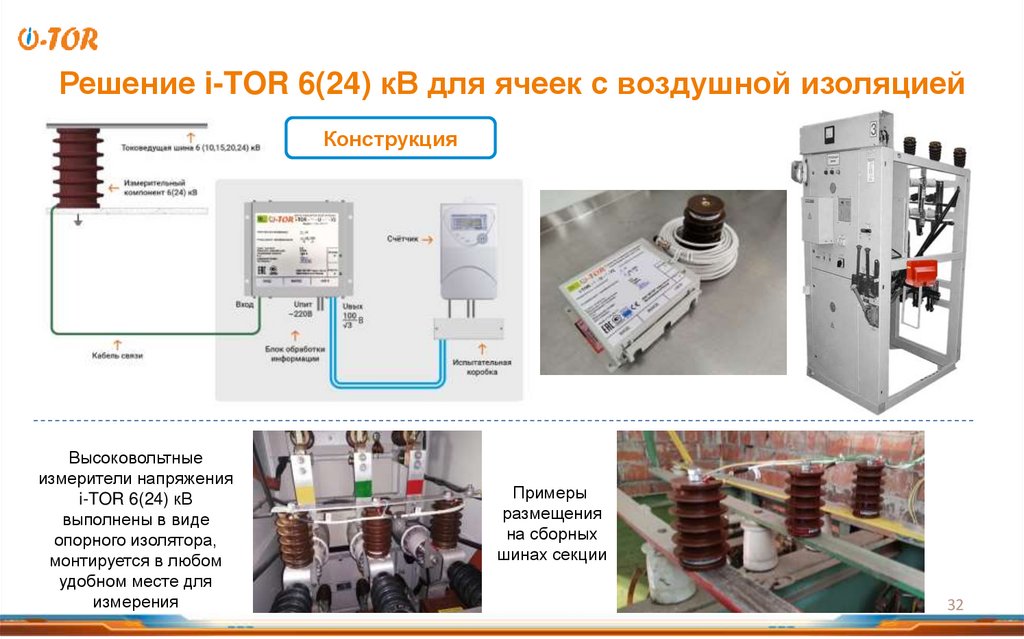

Решение i-TOR 6(24) кВ для ячеек с воздушной изоляцией
Конструкция
Высоковольтные
измерители напряжения
i-TOR 6(24) кВ
выполнены в виде
опорного изолятора,
монтируется в любом
удобном месте для
измерения
Примеры
размещения
на сборных
шинах секции
32

33.

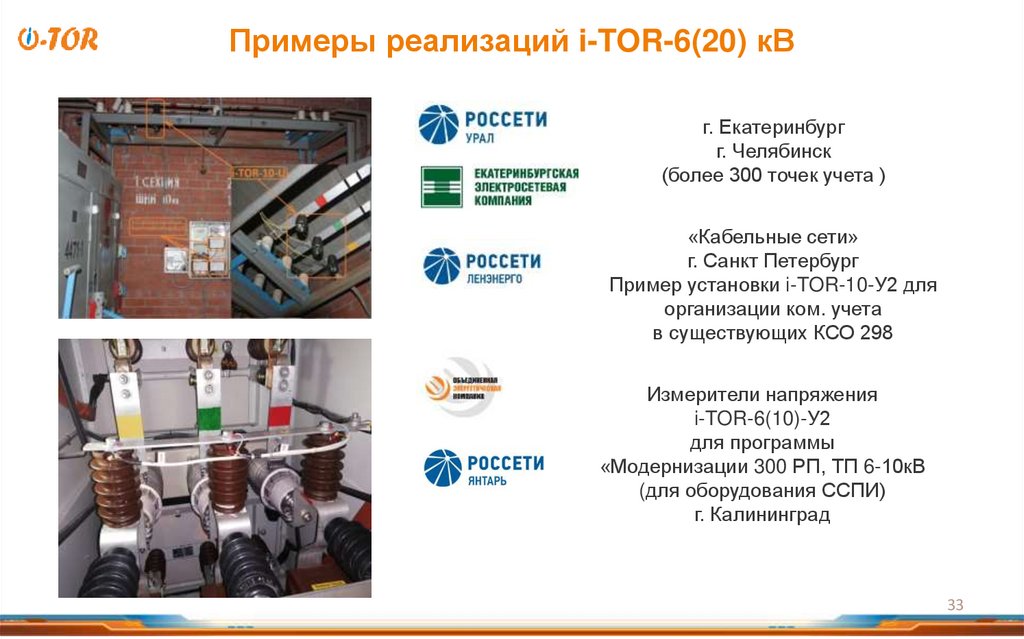

Примеры реализаций i-TOR-6(20) кВ
г. Екатеринбург
г. Челябинск
(более 300 точек учета )
«Кабельные сети»
г. Санкт Петербург
Пример установки i-TOR-10-У2 для
организации ком. учета
в существующих КСО 298
Измерители напряжения
i-TOR-6(10)-У2
для программы
«Модернизации 300 РП, ТП 6-10кВ
(для оборудования ССПИ)
г. Калининград
33

34.

Примеры реализаций i-TOR-6(20) кВ
34

35.

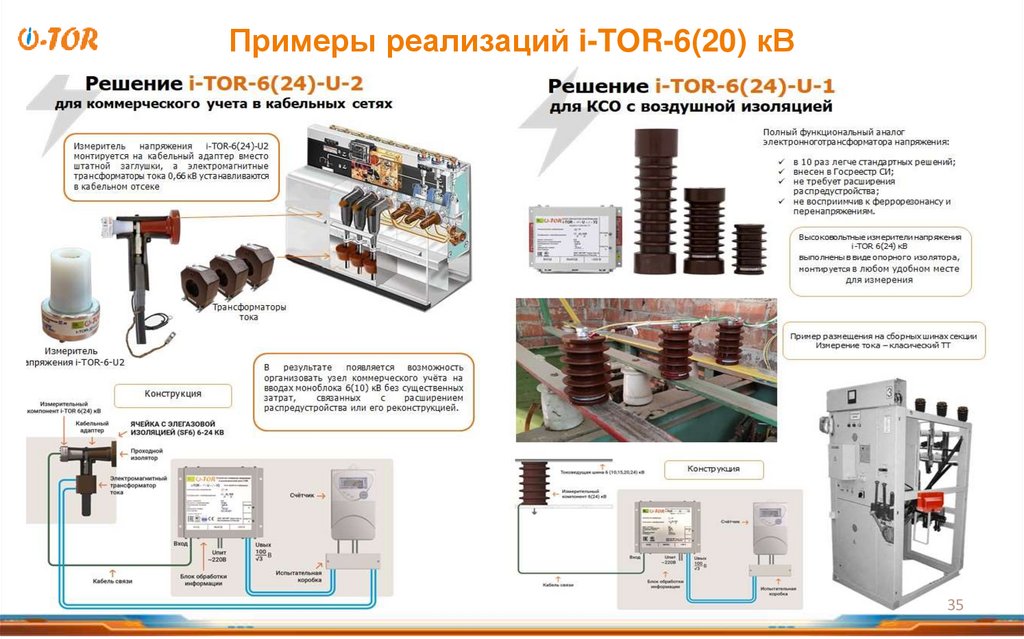

Примеры реализаций i-TOR-6(20) кВ
35

36.

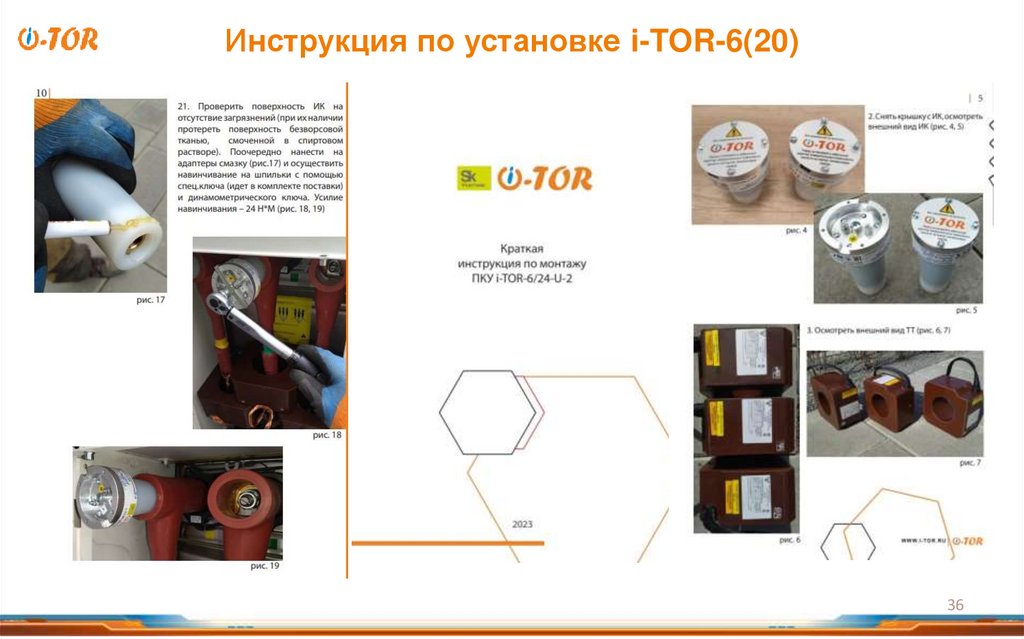

Инструкция по установке i-TOR-6(20)
36

37.

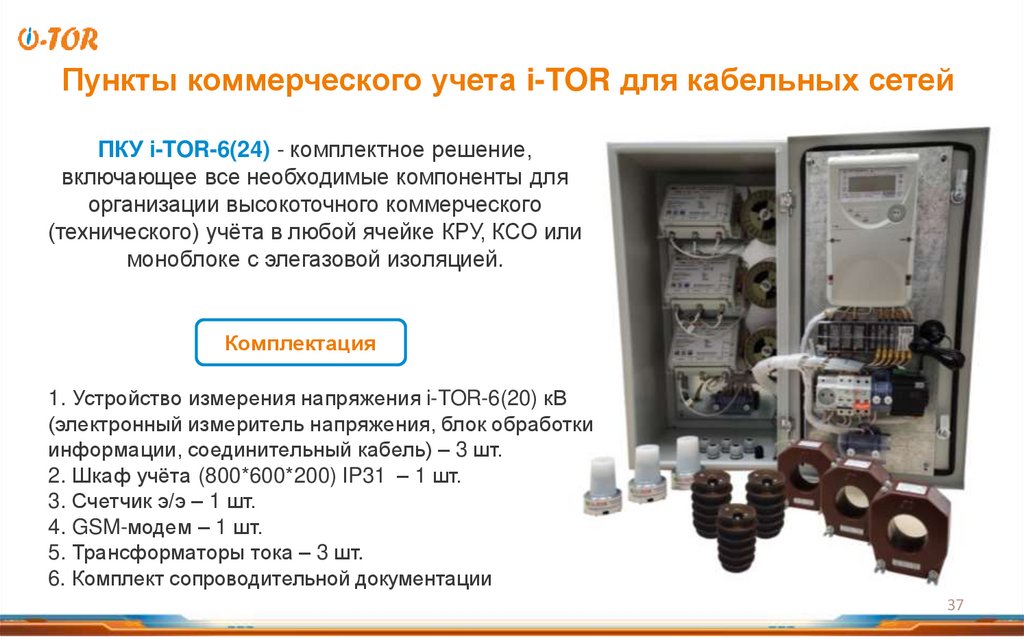

Пункты коммерческого учета i-TOR для кабельных сетей
ПКУ i-TOR-6(24) - комплектное решение,
включающее все необходимые компоненты для
организации высокоточного коммерческого
(технического) учёта в любой ячейке КРУ, КСО или
моноблоке с элегазовой изоляцией.
Комплектация
1. Устройство измерения напряжения i-TOR-6(20) кВ
(электронный измеритель напряжения, блок обработки
информации, соединительный кабель) – 3 шт.
2. Шкаф учёта (800*600*200) IP31 – 1 шт.
3. Счетчик э/э – 1 шт.
4. GSM-модем – 1 шт.
5. Трансформаторы тока – 3 шт.
6. Комплект сопроводительной документации
37

38.

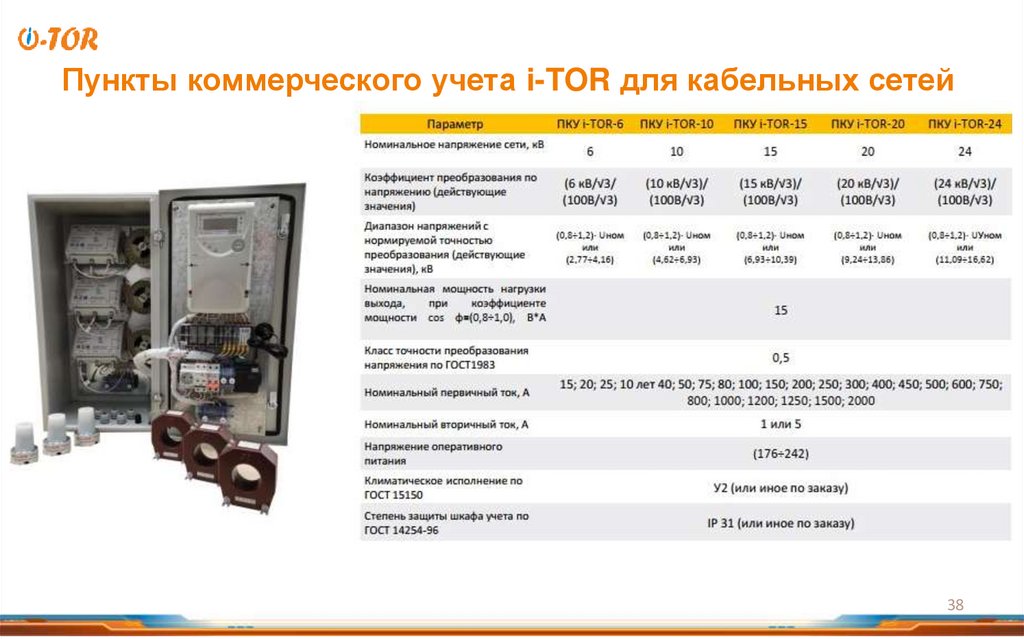

Пункты коммерческого учета i-TOR для кабельных сетей
38

39.

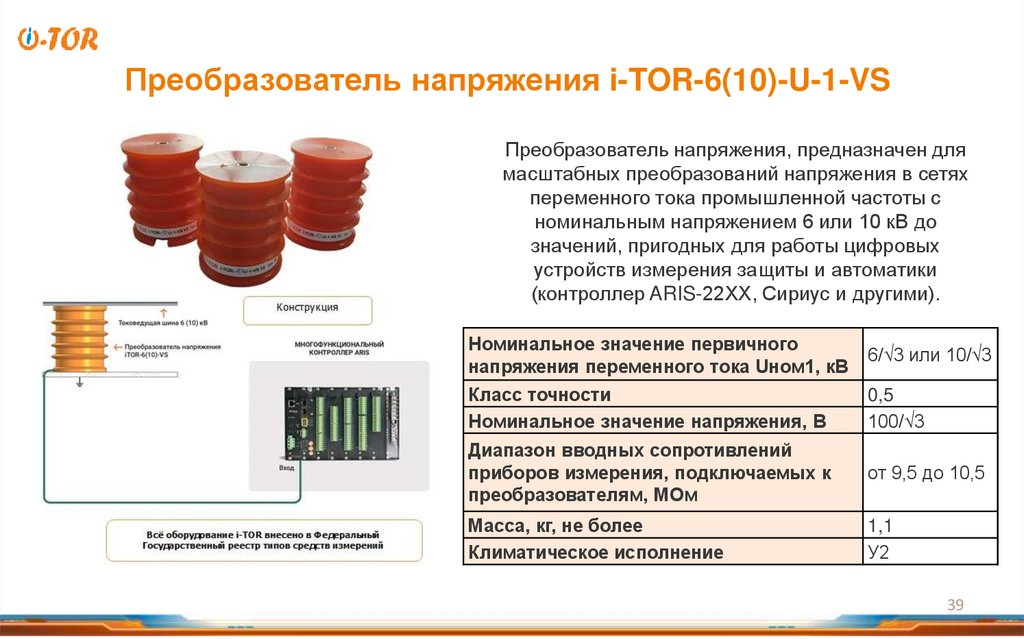

Преобразователь напряжения i-TOR-6(10)-U-1-VS
Преобразователь напряжения, предназначен для
масштабных преобразований напряжения в сетях
переменного тока промышленной частоты с
номинальным напряжением 6 или 10 кВ до
значений, пригодных для работы цифровых
устройств измерения защиты и автоматики
(контроллер ARIS-22ХХ, Сириус и другими).
Номинальное значение первичного
напряжения переменного тока Uном1, кВ
6/√3 или 10/√3
Класс точности
Номинальное значение напряжения, В
0,5
100/√3
Диапазон вводных сопротивлений
приборов измерения, подключаемых к
преобразователям, МОм
от 9,5 до 10,5
Масса, кг, не более
Климатическое исполнение
1,1
У2
39
