Водопроводные сети. Задачи проектирования. Определение расчётных расходов воды

1.

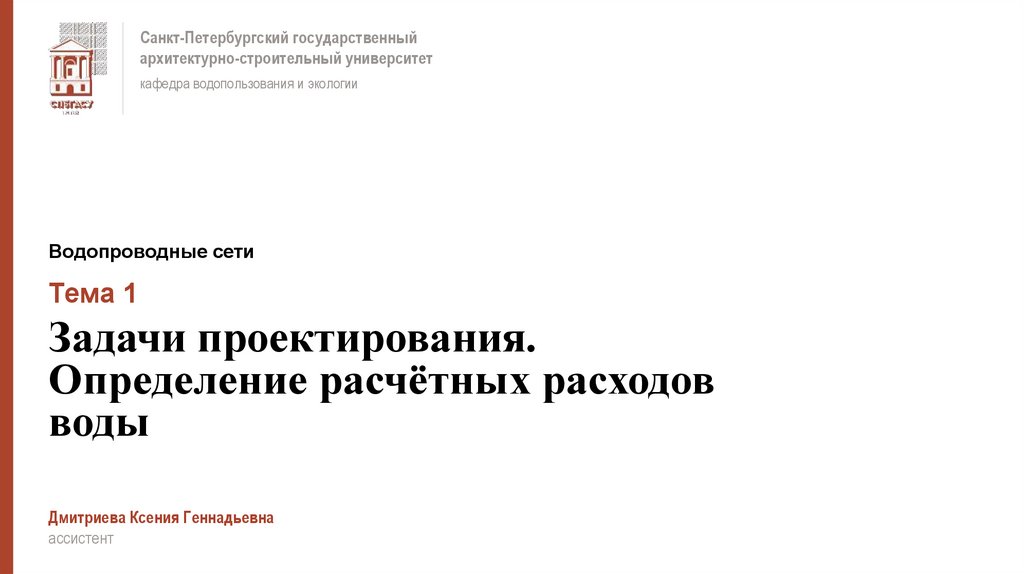

Санкт-Петербургский государственный
архитектурно-строительный университет
кафедра водопользования и экологии
Водопроводные сети
Тема 1
Задачи проектирования.
Определение расчётных расходов
воды
Дмитриева Ксения Геннадьевна
ассистент

2.

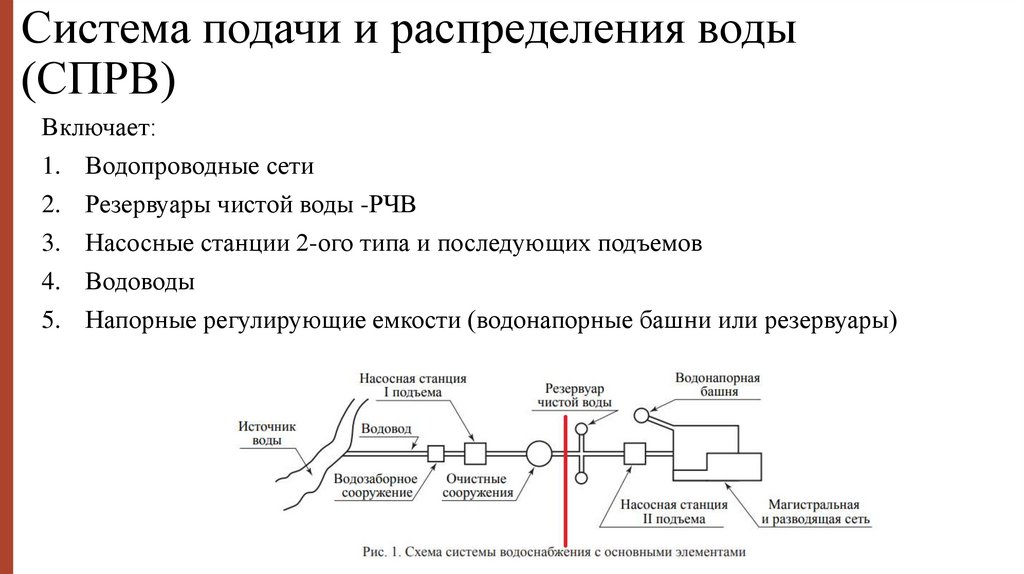

Система подачи и распределения воды
(СПРВ)
Включает:
1. Водопроводные сети
2. Резервуары чистой воды -РЧВ
3. Насосные станции 2-ого типа и последующих подъемов
4. Водоводы
5. Напорные регулирующие емкости (водонапорные башни или резервуары)

3.

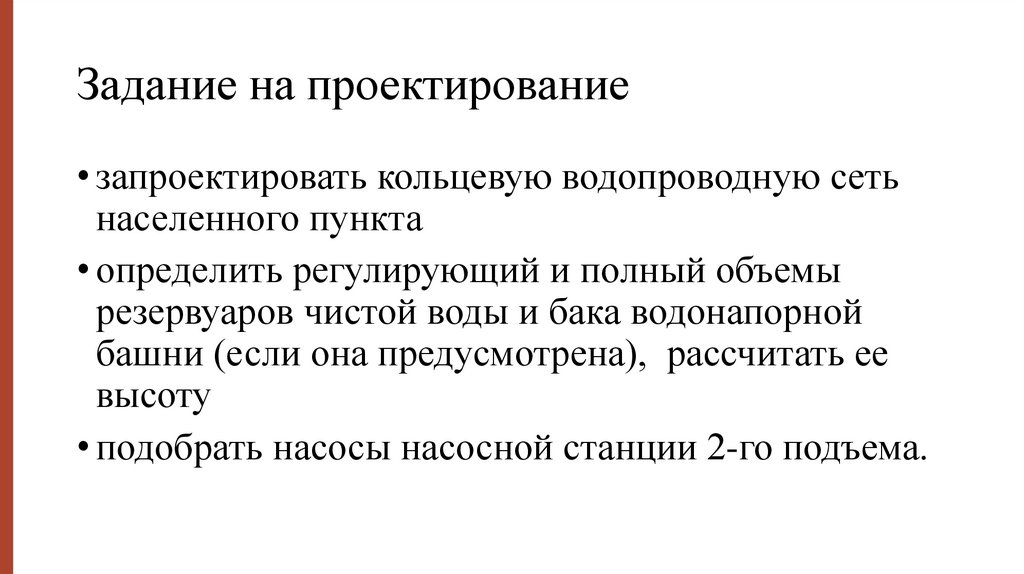

Задание на проектирование
• запроектировать кольцевую водопроводную сеть
населенного пункта
• определить регулирующий и полный объемы
резервуаров чистой воды и бака водонапорной
башни (если она предусмотрена), рассчитать ее
высоту
• подобрать насосы насосной станции 2-го подъема.

4.

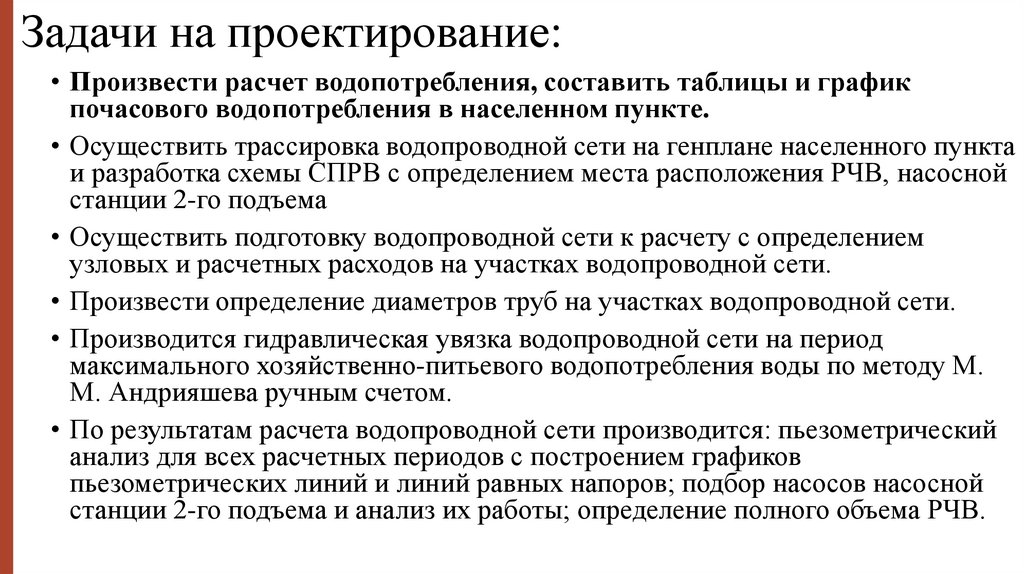

Задачи на проектирование:

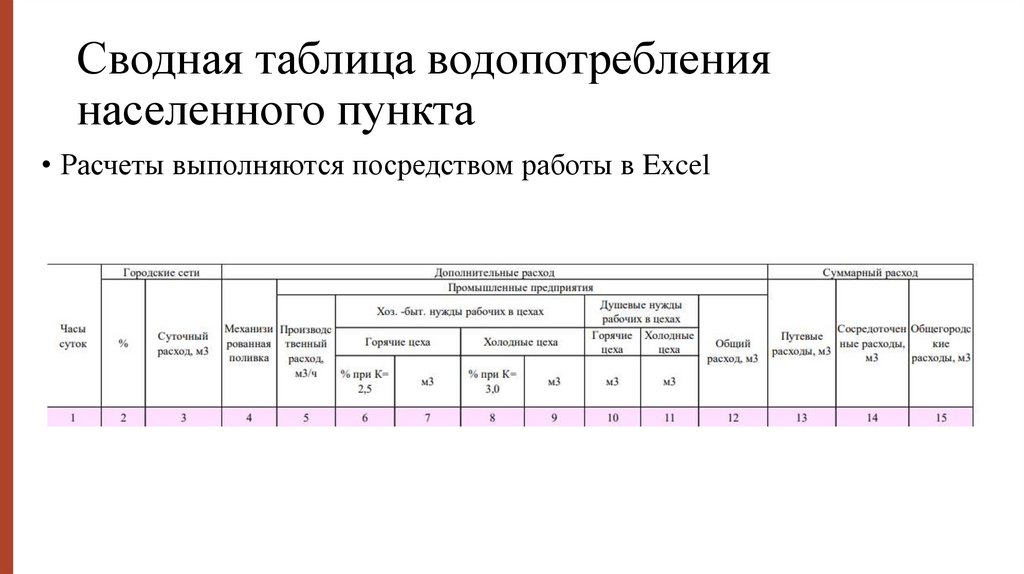

• Произвести расчет водопотребления, составить таблицы и график
почасового водопотребления в населенном пункте.
• Осуществить трассировка водопроводной сети на генплане населенного пункта
и разработка схемы СПРВ с определением места расположения РЧВ, насосной
станции 2-го подъема
• Осуществить подготовку водопроводной сети к расчету с определением
узловых и расчетных расходов на участках водопроводной сети.
• Произвести определение диаметров труб на участках водопроводной сети.
• Производится гидравлическая увязка водопроводной сети на период
максимального хозяйственно-питьевого водопотребления воды по методу М.
М. Андрияшева ручным счетом.
• По результатам расчета водопроводной сети производится: пьезометрический
анализ для всех расчетных периодов с построением графиков
пьезометрических линий и линий равных напоров; подбор насосов насосной
станции 2-го подъема и анализ их работы; определение полного объема РЧВ.

5.

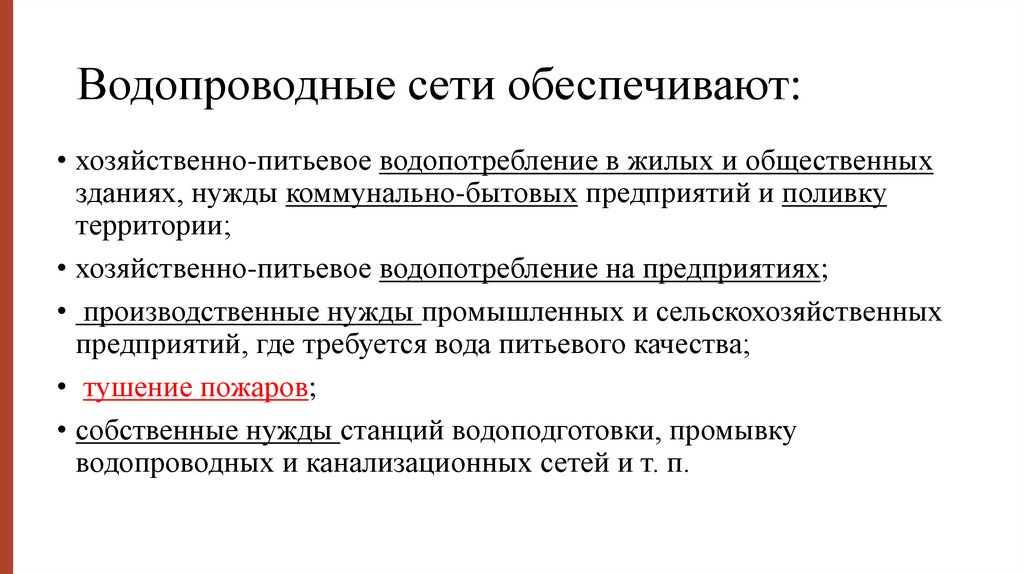

Водопроводные сети обеспечивают:
• хозяйственно-питьевое водопотребление в жилых и общественных
зданиях, нужды коммунально-бытовых предприятий и поливку
территории;
• хозяйственно-питьевое водопотребление на предприятиях;
• производственные нужды промышленных и сельскохозяйственных
предприятий, где требуется вода питьевого качества;
• тушение пожаров;
• собственные нужды станций водоподготовки, промывку
водопроводных и канализационных сетей и т. п.

6.

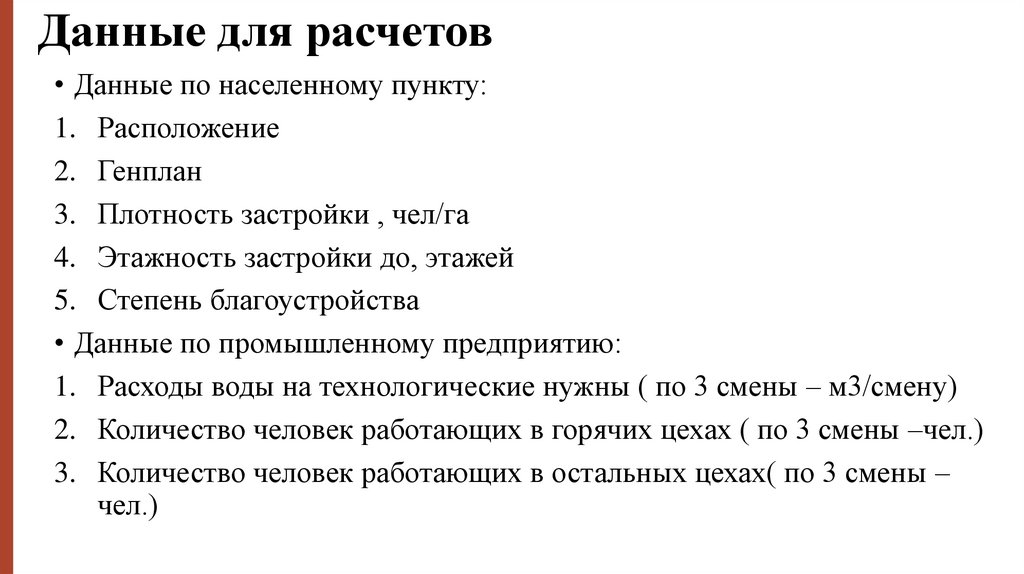

Данные для расчетов
• Данные по населенному пункту:
1. Расположение
2. Генплан
3. Плотность застройки , чел/га
4. Этажность застройки до, этажей
5. Степень благоустройства
• Данные по промышленному предприятию:

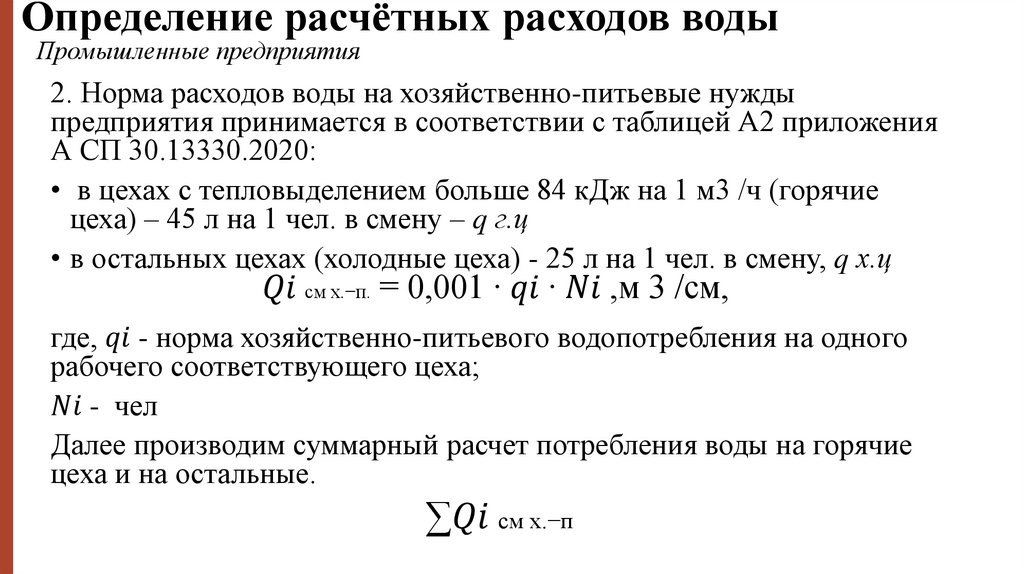

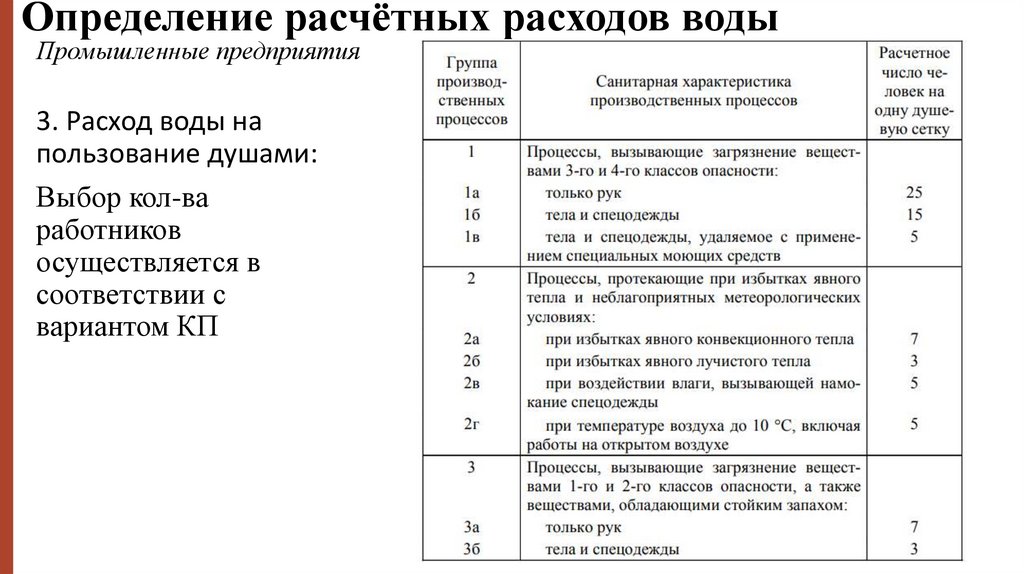

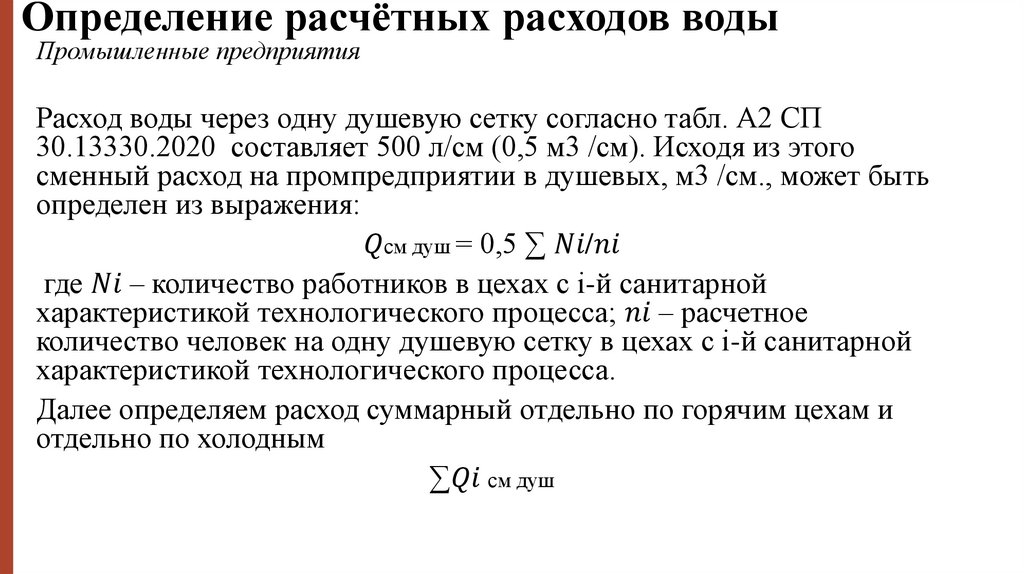

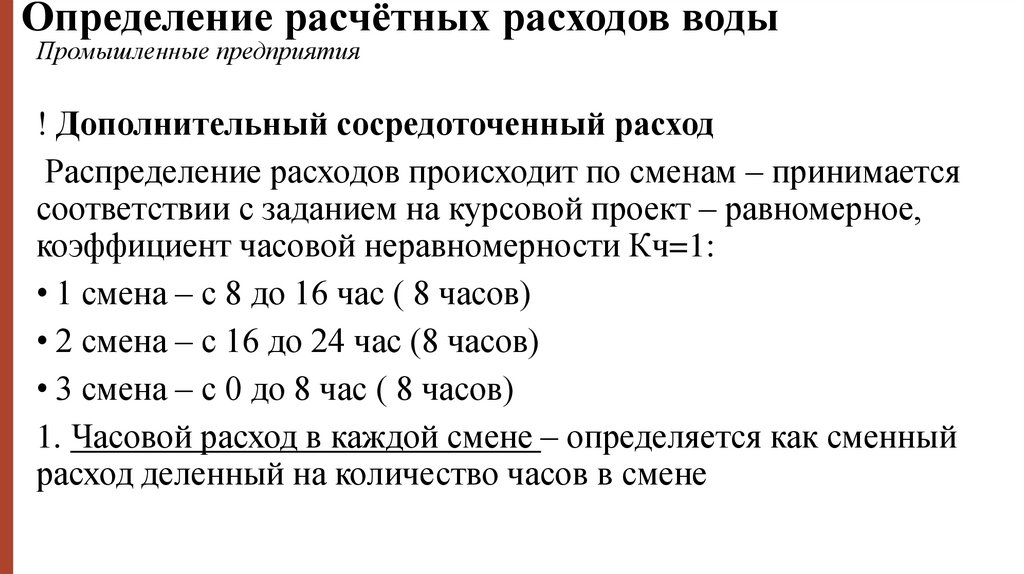

1. Расходы воды на технологические нужны ( по 3 смены – м3/смену)
2. Количество человек работающих в горячих цехах ( по 3 смены –чел.)
3. Количество человек работающих в остальных цехах( по 3 смены –
чел.)

7.

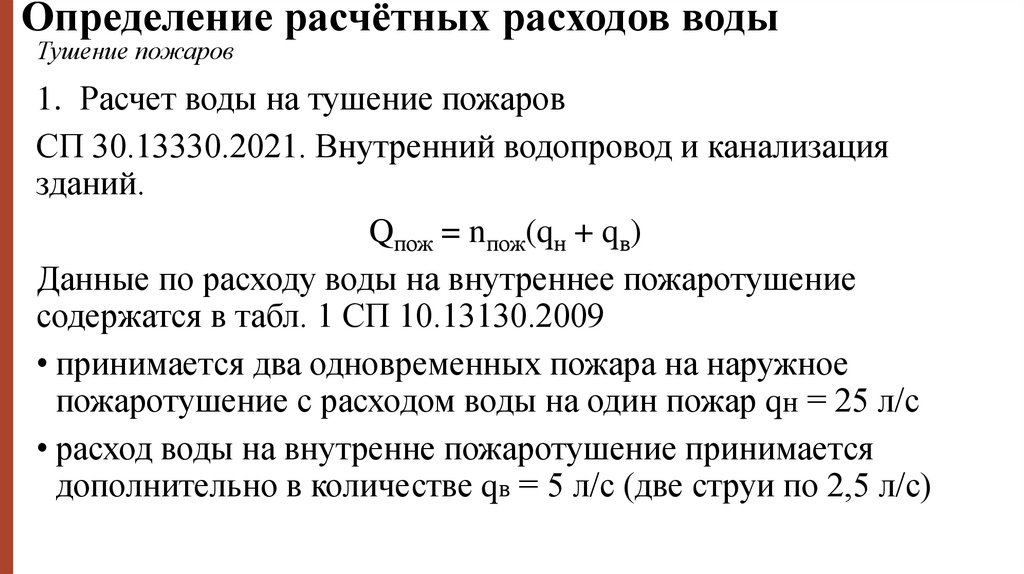

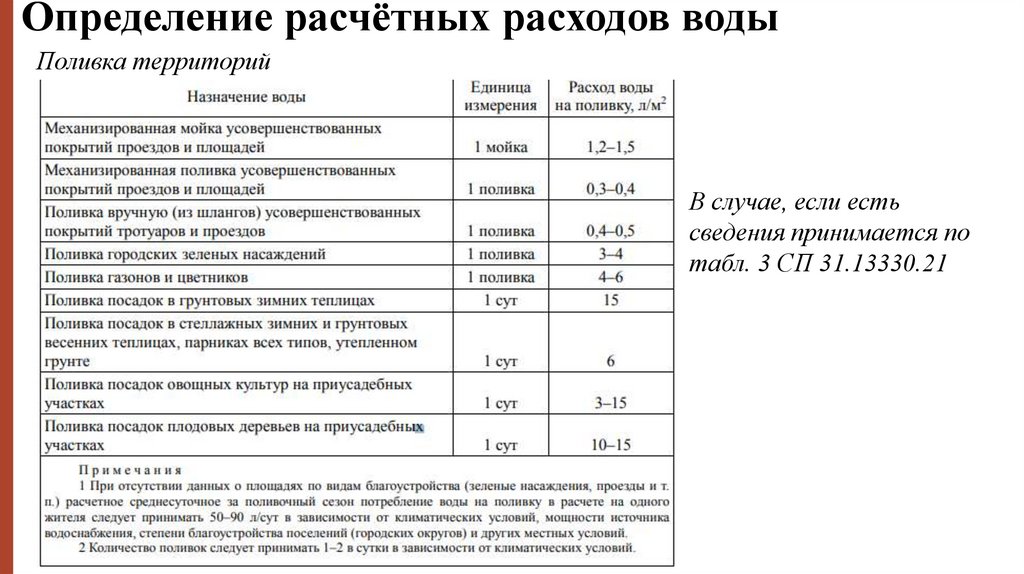

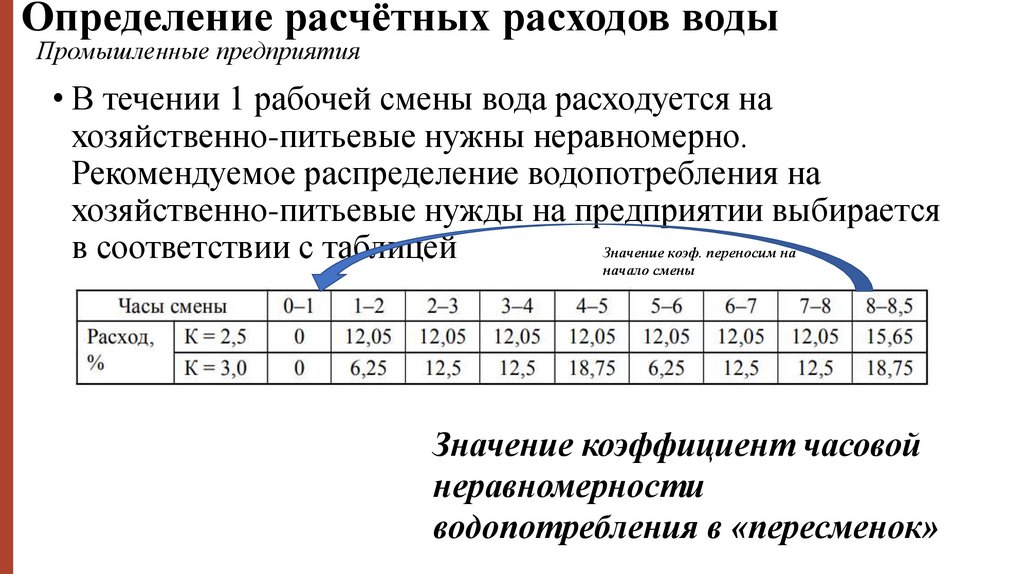

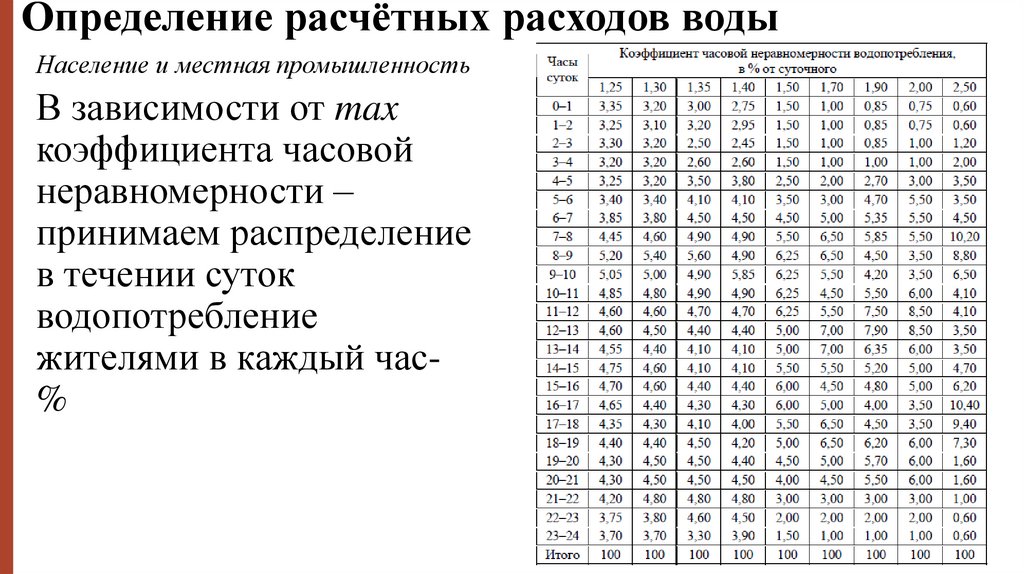

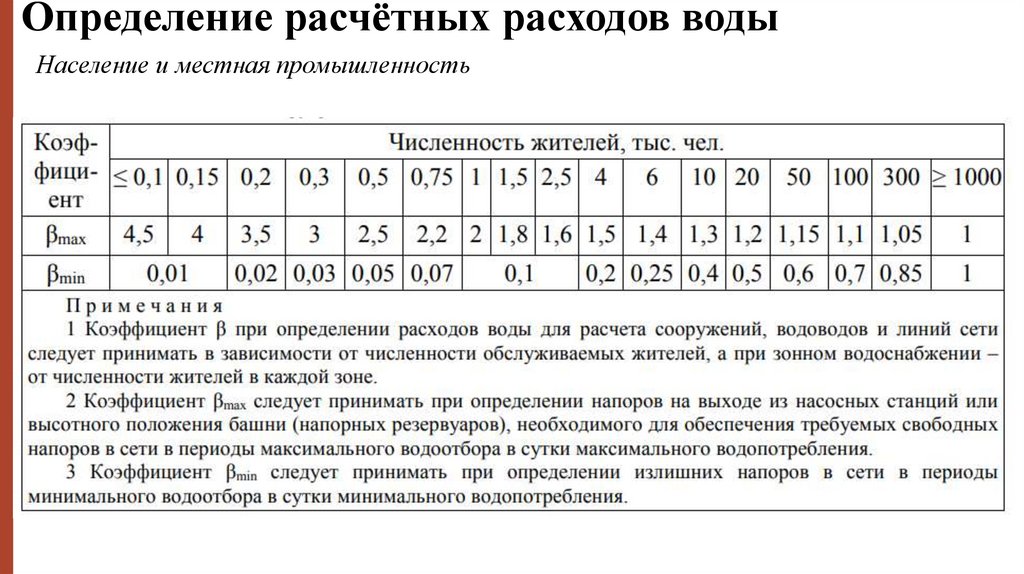

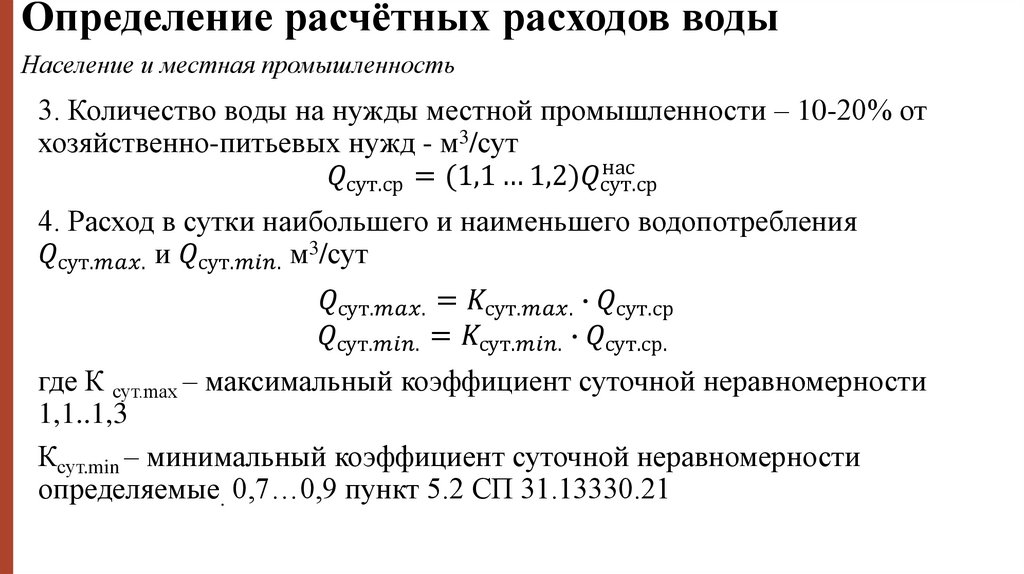

Определение расчётных расходов воды
Население и местная промышленность

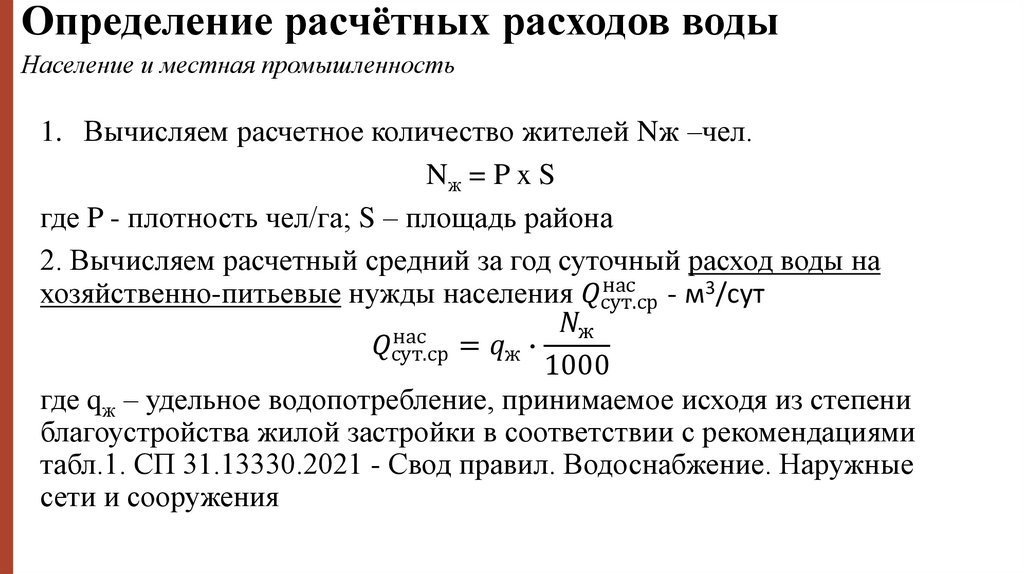

1. Вычисляем расчетное количество жителей Nж –чел.
Nж = P x S
где P - плотность чел/га; S – площадь района

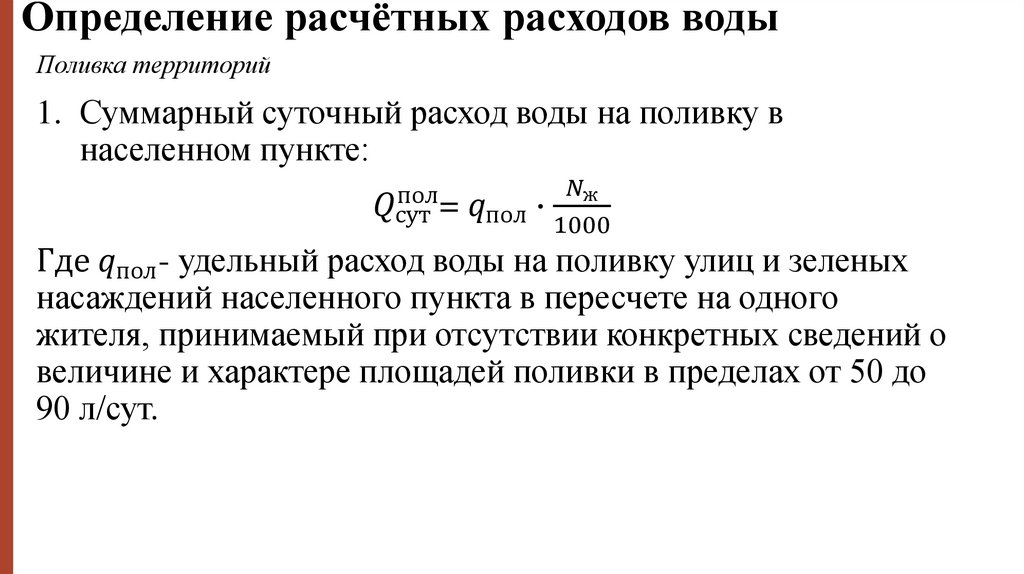

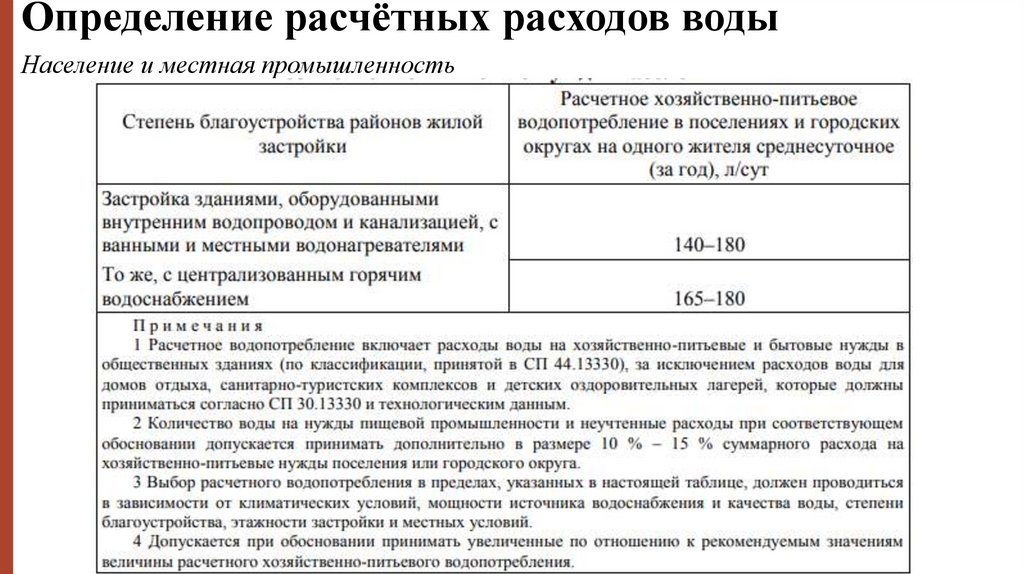

2. Вычисляем расчетный средний за год суточный расход воды на
нас - м3/сут
хозяйственно-питьевые нужды населения
