Боевая работа на наблюдательном пункте до начала разведки

1.

ЦИКЛ БОЕВОГО
ПРИМЕНЕНИЯ АРТИЛЛЕРИИ
Дисциплинна
«Боевая работа подразделений
оптической разведки»
Преподаватель подполковник запаса
Жулин Сергей Николаевич

2.

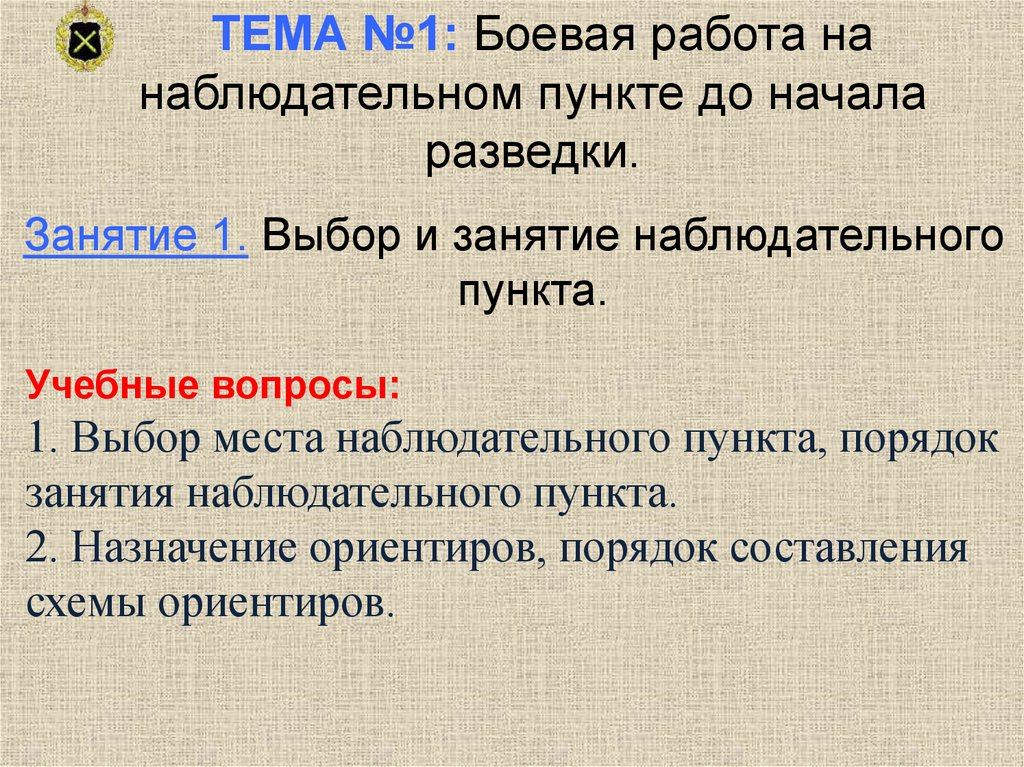

ТЕМА №1: Боевая работа на
наблюдательном пункте до начала
разведки.
Занятие 1. Выбор и занятие наблюдательного
пункта.
Учебные вопросы:
1. Выбор места наблюдательного пункта, порядок
занятия наблюдательного пункта.
2. Назначение ориентиров, порядок составления
схемы ориентиров.

3.

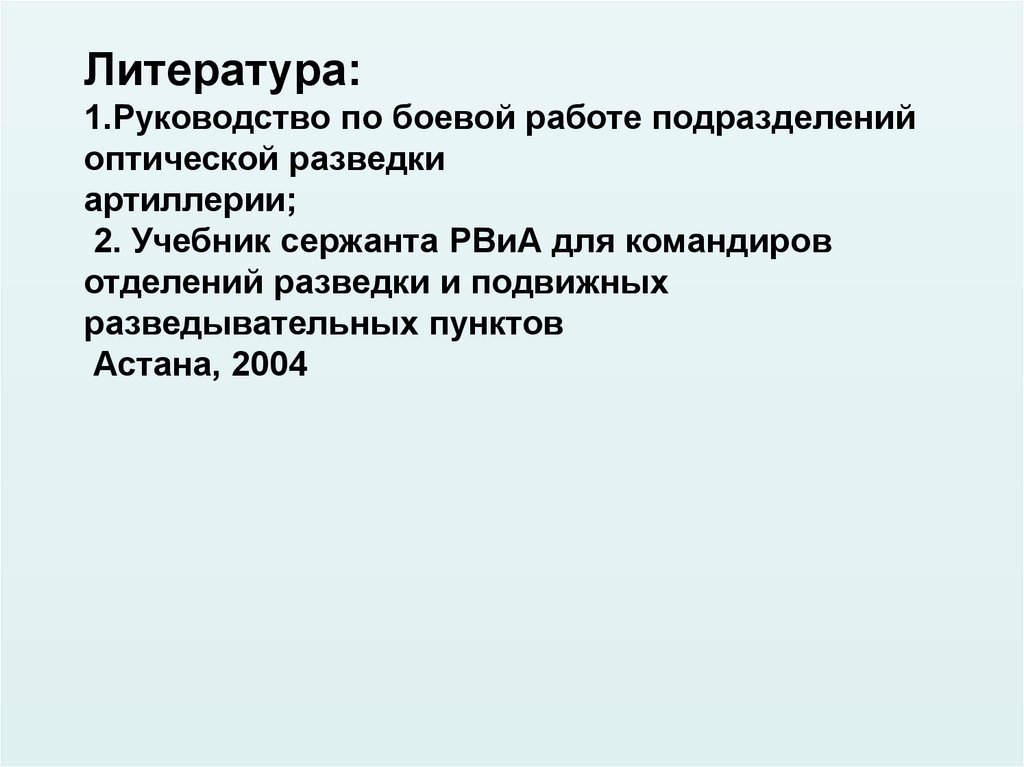

Литература:
1.Руководство по боевой работе подразделений
оптической разведки
артиллерии;
2. Учебник сержанта РВиА для командиров
отделений разведки и подвижных
разведывательных пунктов
Астана, 2004

4.

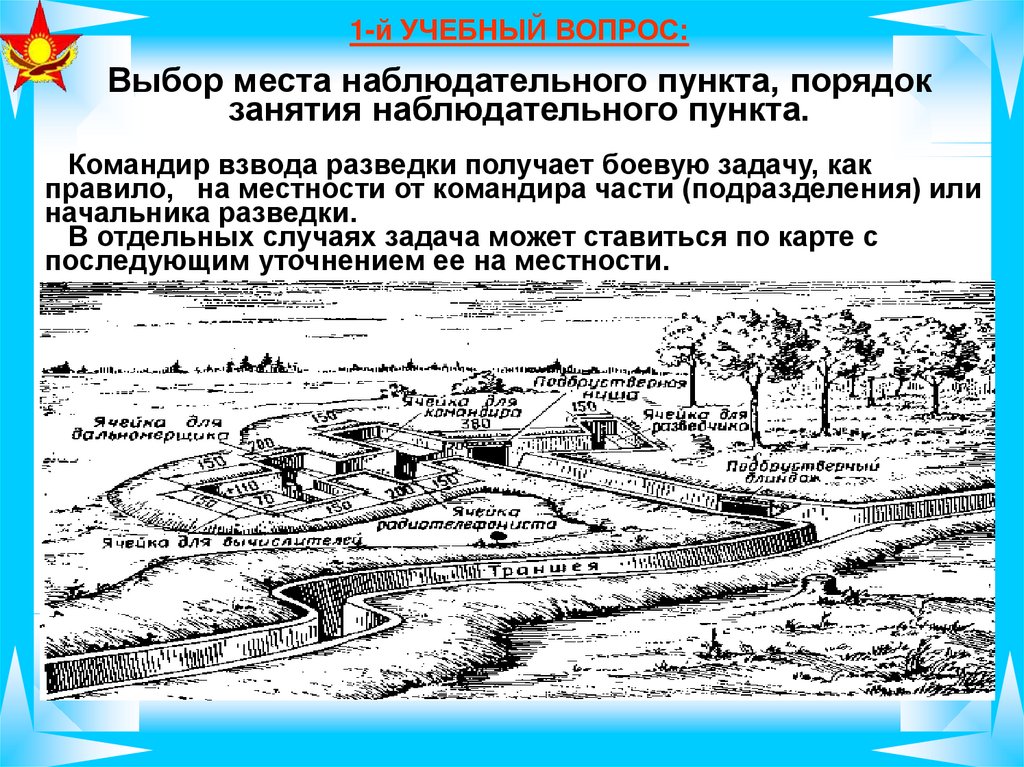

1-й УЧЕБНЫЙ ВОПРОС:
Выбор места наблюдательного пункта, порядок
занятия наблюдательного пункта.
Командир взвода разведки получает боевую задачу, как
правило, на местности от командира части (подразделения) или
начальника разведки.
В отдельных случаях задача может ставиться по карте с
последующим уточнением ее на местности.

5.

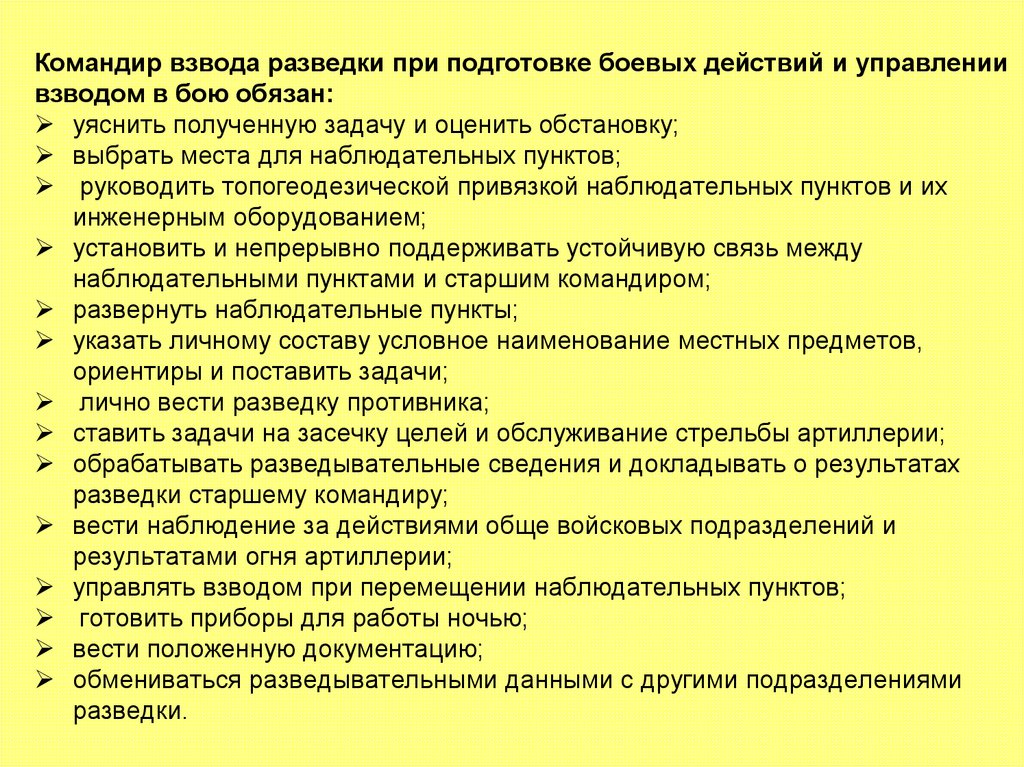

Командир взвода разведки при подготовке боевых действий и управлении
взводом в бою обязан:
уяснить полученную задачу и оценить обстановку;
выбрать места для наблюдательных пунктов;
руководить топогеодезической привязкой наблюдательных пунктов и их
инженерным оборудованием;
установить и непрерывно поддерживать устойчивую связь между
наблюдательными пунктами и старшим командиром;
развернуть наблюдательные пункты;
указать личному составу условное наименование местных предметов,
ориентиры и поставить задачи;
лично вести разведку противника;
ставить задачи на засечку целей и обслуживание стрельбы артиллерии;
обрабатывать разведывательные сведения и докладывать о результатах
разведки старшему командиру;
вести наблюдение за действиями обще войсковых подразделений и
результатами огня артиллерии;
управлять взводом при перемещении наблюдательных пунктов;
готовить приборы для работы ночью;
вести положенную документацию;
обмениваться разведывательными данными с другими подразделениями
разведки.

6.

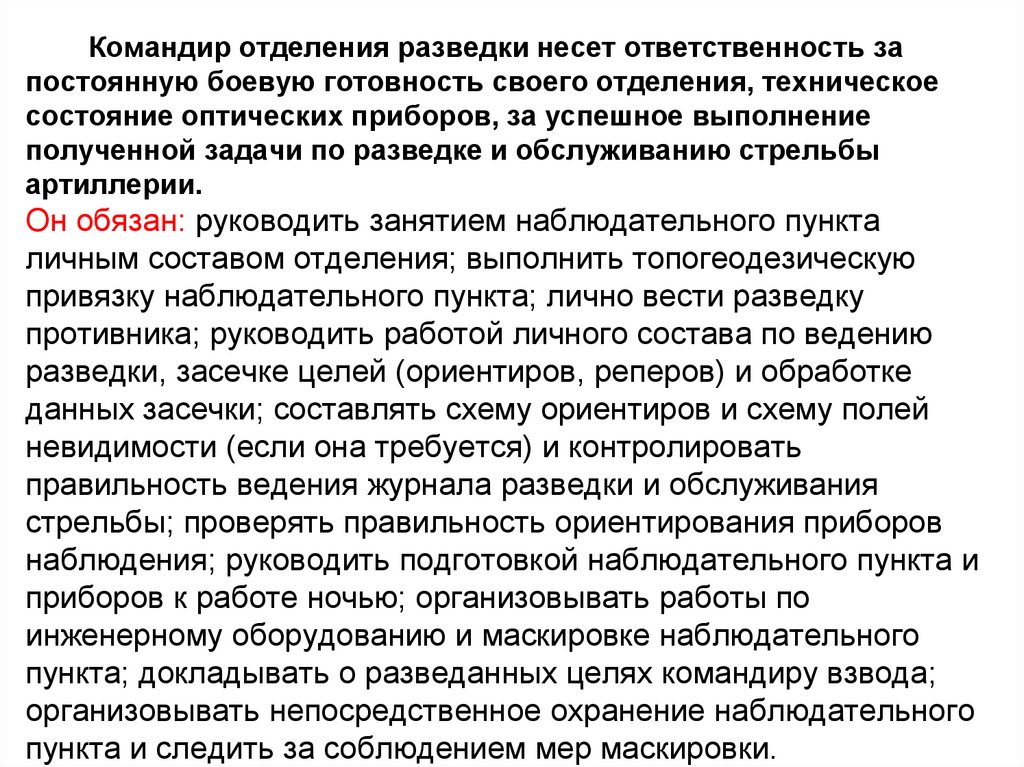

Командир отделения разведки несет ответственность за
постоянную боевую готовность своего отделения, техническое
состояние оптических приборов, за успешное выполнение
полученной задачи по разведке и обслуживанию стрельбы
артиллерии.
Он обязан: руководить занятием наблюдательного пункта
личным составом отделения; выполнить топогеодезическую
привязку наблюдательного пункта; лично вести разведку
противника; руководить работой личного состава по ведению
разведки, засечке целей (ориентиров, реперов) и обработке
данных засечки; составлять схему ориентиров и схему полей
невидимости (если она требуется) и контролировать
правильность ведения журнала разведки и обслуживания
стрельбы; проверять правильность ориентирования приборов
наблюдения; руководить подготовкой наблюдательного пункта и
приборов к работе ночью; организовывать работы по
инженерному оборудованию и маскировке наблюдательного
пункта; докладывать о разведанных целях командиру взвода;
организовывать непосредственное охранение наблюдательного
пункта и следить за соблюдением мер маскировки.

7.

Командир отделения разведки при постановке
задачи личному составу указывает:
ориентиры и условное наименование местных
предметов;
сведения о противнике;
задачу общевойскового подразделения;
задачу взвода;
задачи и полосу (сектор, объект, направление)
разведки;
основное направление стрельбы;
места установки приборов наблюдения и способ их
ориентирования;
порядок инженерного оборудования;
сигналы и порядок действий по ним, наблюдателя
за сигналами, заместителя.

8.

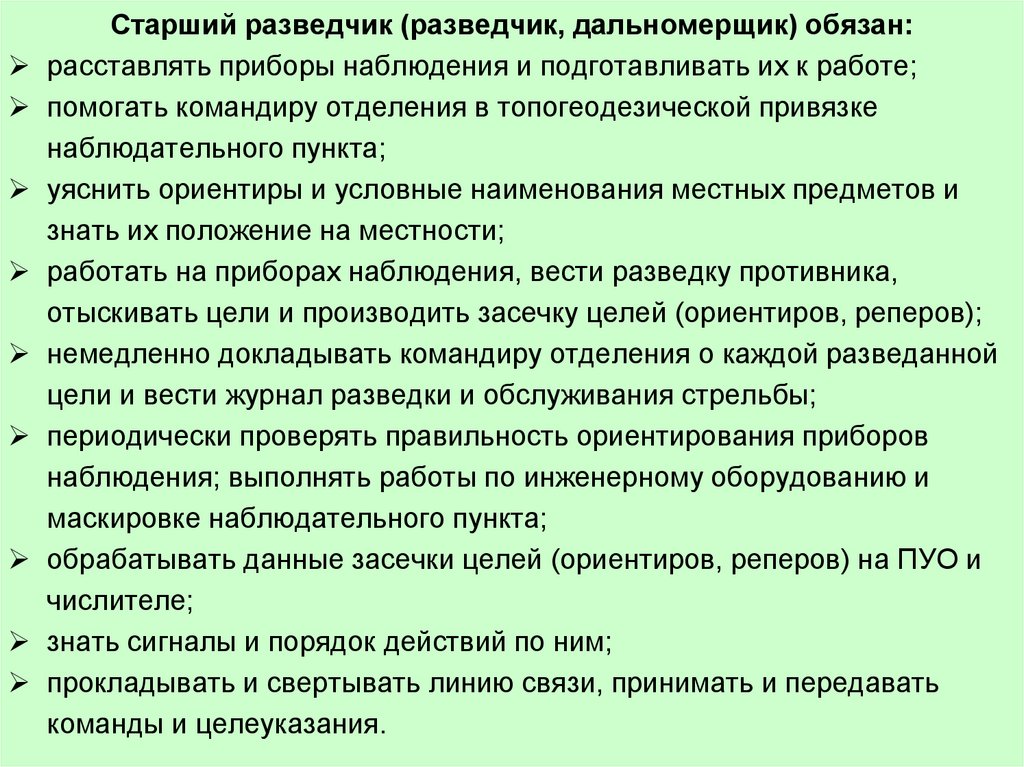

Старший разведчик (разведчик, дальномерщик) обязан:
расставлять приборы наблюдения и подготавливать их к работе;
помогать командиру отделения в топогеодезической привязке
наблюдательного пункта;
уяснить ориентиры и условные наименования местных предметов и
знать их положение на местности;
работать на приборах наблюдения, вести разведку противника,
отыскивать цели и производить засечку целей (ориентиров, реперов);
немедленно докладывать командиру отделения о каждой разведанной
цели и вести журнал разведки и обслуживания стрельбы;
периодически проверять правильность ориентирования приборов
наблюдения; выполнять работы по инженерному оборудованию и
маскировке наблюдательного пункта;
обрабатывать данные засечки целей (ориентиров, реперов) на ПУО и
числителе;
знать сигналы и порядок действий по ним;
прокладывать и свертывать линию связи, принимать и передавать
команды и целеуказания.

9.

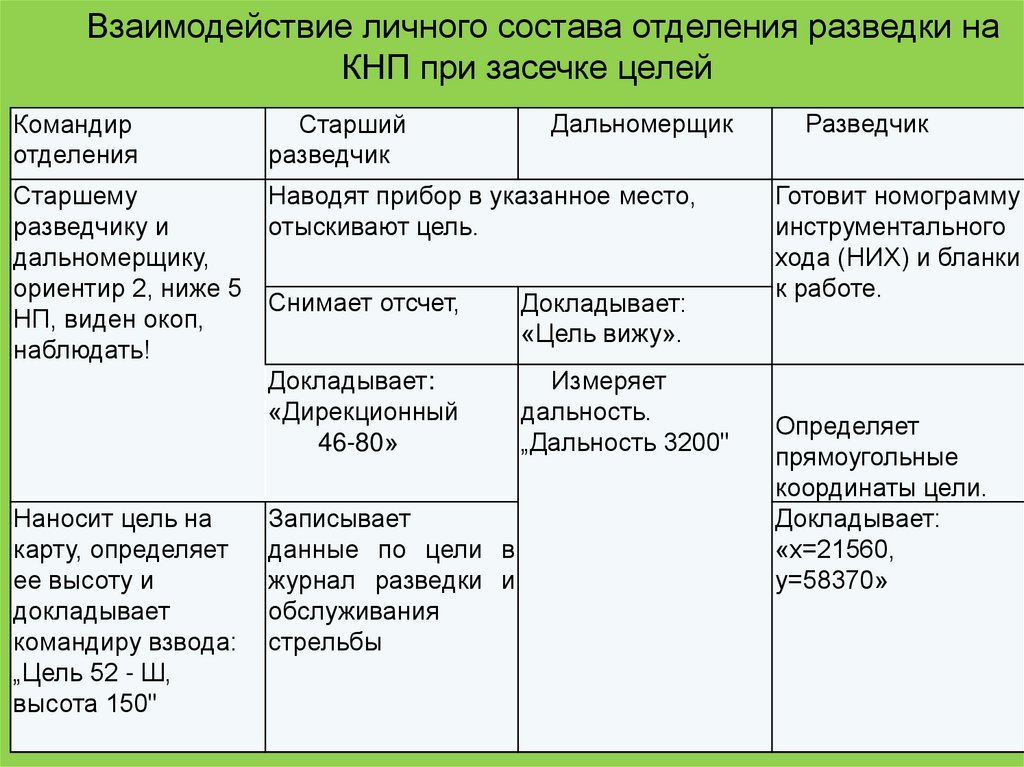

Взаимодействие личного состава отделения разведки на
КНП при засечке целей
Дальномерщик
Командир
отделения
Старший
разведчик
Старшему
разведчику и
дальномерщику,
ориентир 2, ниже 5
НП, виден окоп,
наблюдать!
Наводят прибор в указанное место,
отыскивают цель.
Наносит цель на
карту, определяет
ее высоту и
докладывает
командиру взвода:
„Цель 52 - Ш,
высота 150"
Снимает отсчет,
Докладывает:
«Цель вижу».
Докладывает:
«Дирекционный
46-80»
Измеряет
дальность.
„Дальность 3200"
Записывает
данные по цели в
журнал разведки и
обслуживания
стрельбы
Разведчик
Готовит номограмму
инструментального
хода (НИХ) и бланки
к работе.
Определяет
прямоугольные
координаты цели.
Докладывает:
«х=21560,
у=58370»

10.

2-й УЧЕБНЫЙ ВОПРОС:
Назначение ориентиров, порядок
составления схемы ориентиров.

11.

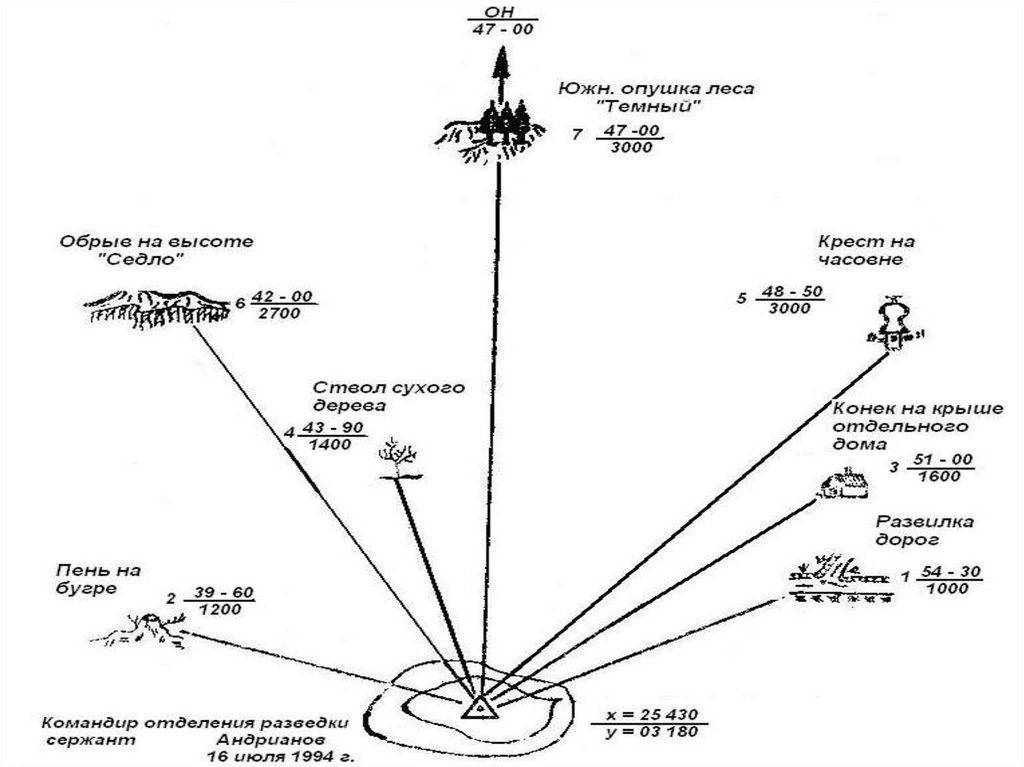

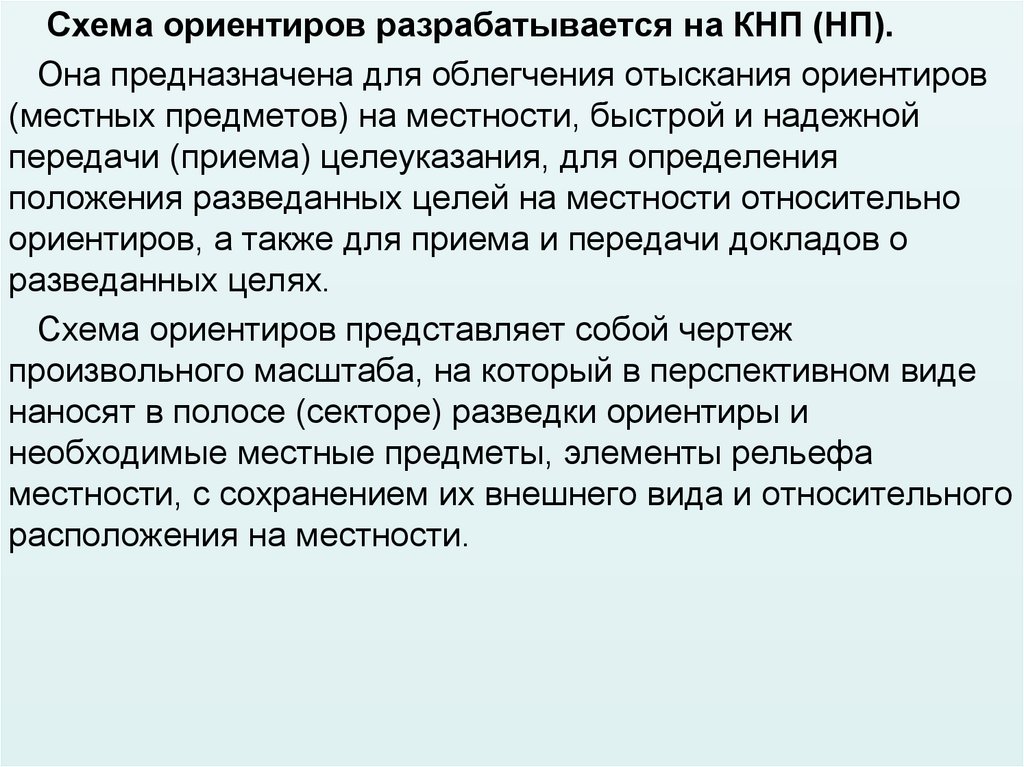

Схема ориентиров разрабатывается на КНП (НП).
Она предназначена для облегчения отыскания ориентиров
(местных предметов) на местности, быстрой и надежной
передачи (приема) целеуказания, для определения
положения разведанных целей на местности относительно
ориентиров, а также для приема и передачи докладов о
разведанных целях.
Схема ориентиров представляет собой чертеж
произвольного масштаба, на который в перспективном виде
наносят в полосе (секторе) разведки ориентиры и
необходимые местные предметы, элементы рельефа
местности, с сохранением их внешнего вида и относительного
расположения на местности.

12.

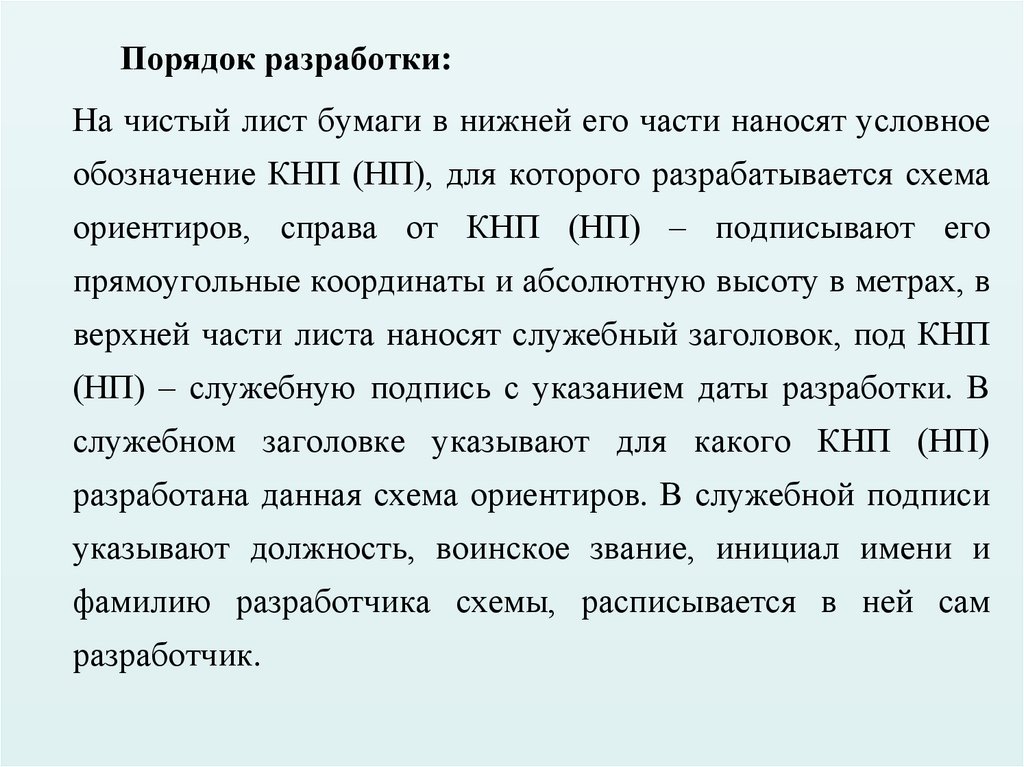

Порядок разработки:
На чистый лист бумаги в нижней его части наносят условное
обозначение КНП (НП), для которого разрабатывается схема
ориентиров, справа от КНП (НП) – подписывают его
прямоугольные координаты и абсолютную высоту в метрах, в
верхней части листа наносят служебный заголовок, под КНП
(НП) – служебную подпись с указанием даты разработки. В
служебном заголовке указывают для какого КНП (НП)
разработана данная схема ориентиров. В служебной подписи
указывают должность, воинское звание, инициал имени и
фамилию разработчика схемы, расписывается в ней сам
разработчик.

13.

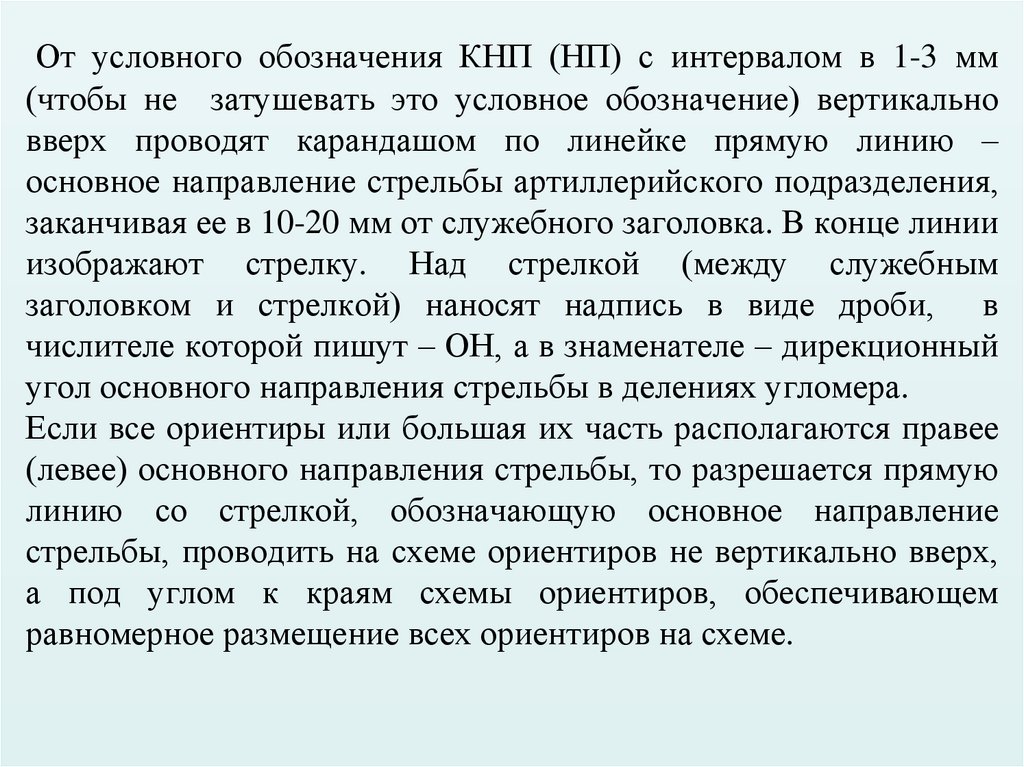

От условного обозначения КНП (НП) с интервалом в 1-3 мм
(чтобы не затушевать это условное обозначение) вертикально
вверх проводят карандашом по линейке прямую линию –
основное направление стрельбы артиллерийского подразделения,
заканчивая ее в 10-20 мм от служебного заголовка. В конце линии
изображают стрелку. Над стрелкой (между служебным
заголовком и стрелкой) наносят надпись в виде дроби, в
числителе которой пишут – ОН, а в знаменателе – дирекционный
угол основного направления стрельбы в делениях угломера.
Если все ориентиры или большая их часть располагаются правее
(левее) основного направления стрельбы, то разрешается прямую
линию со стрелкой, обозначающую основное направление
стрельбы, проводить на схеме ориентиров не вертикально вверх,
а под углом к краям схемы ориентиров, обеспечивающем
равномерное размещение всех ориентиров на схеме.

14.

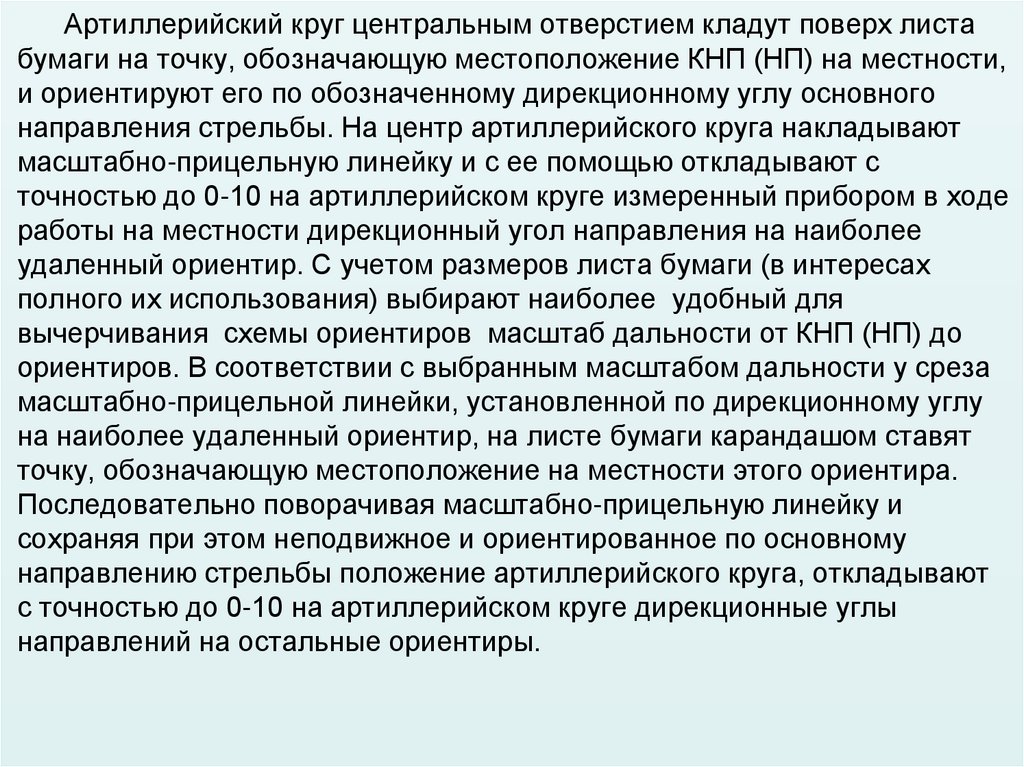

Артиллерийский круг центральным отверстием кладут поверх листа
бумаги на точку, обозначающую местоположение КНП (НП) на местности,
и ориентируют его по обозначенному дирекционному углу основного
направления стрельбы. На центр артиллерийского круга накладывают
масштабно-прицельную линейку и с ее помощью откладывают с
точностью до 0-10 на артиллерийском круге измеренный прибором в ходе
работы на местности дирекционный угол направления на наиболее
удаленный ориентир. С учетом размеров листа бумаги (в интересах
полного их использования) выбирают наиболее удобный для
вычерчивания схемы ориентиров масштаб дальности от КНП (НП) до
ориентиров. В соответствии с выбранным масштабом дальности у среза
масштабно-прицельной линейки, установленной по дирекционному углу
на наиболее удаленный ориентир, на листе бумаги карандашом ставят
точку, обозначающую местоположение на местности этого ориентира.
Последовательно поворачивая масштабно-прицельную линейку и
сохраняя при этом неподвижное и ориентированное по основному
направлению стрельбы положение артиллерийского круга, откладывают
с точностью до 0-10 на артиллерийском круге дирекционные углы
направлений на остальные ориентиры.

15.

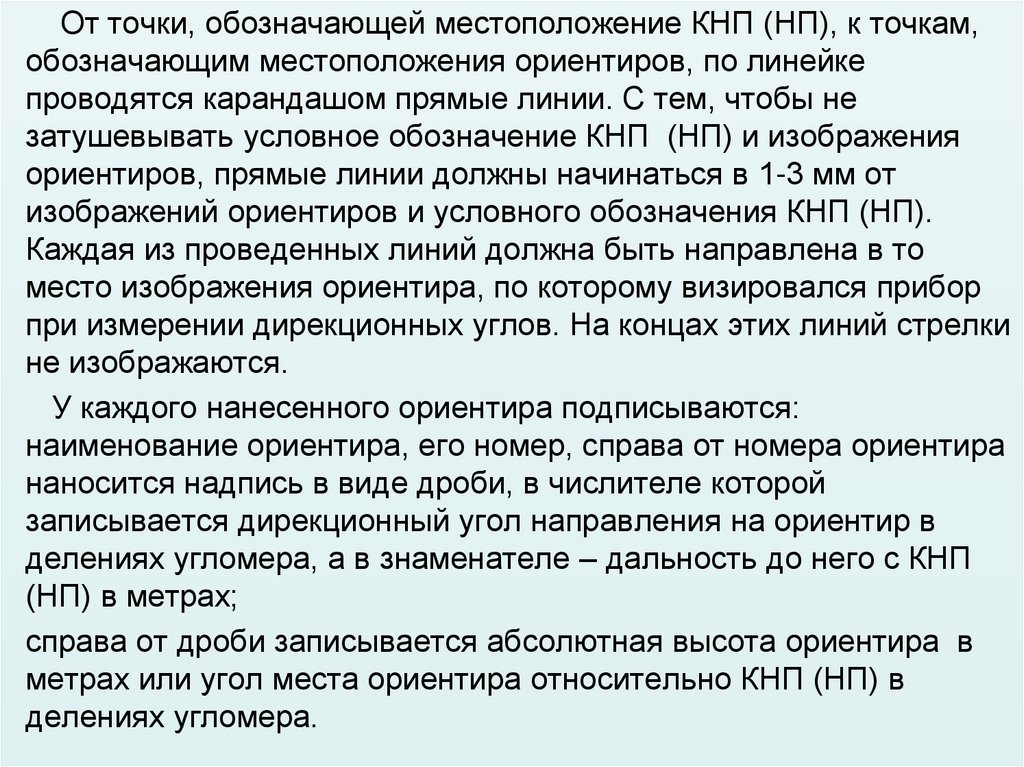

От точки, обозначающей местоположение КНП (НП), к точкам,
обозначающим местоположения ориентиров, по линейке
проводятся карандашом прямые линии. С тем, чтобы не
затушевывать условное обозначение КНП (НП) и изображения
ориентиров, прямые линии должны начинаться в 1-3 мм от
изображений ориентиров и условного обозначения КНП (НП).
Каждая из проведенных линий должна быть направлена в то
место изображения ориентира, по которому визировался прибор
при измерении дирекционных углов. На концах этих линий стрелки
не изображаются.
У каждого нанесенного ориентира подписываются:
наименование ориентира, его номер, справа от номера ориентира
наносится надпись в виде дроби, в числителе которой
записывается дирекционный угол направления на ориентир в
делениях угломера, а в знаменателе – дальность до него с КНП
(НП) в метрах;
справа от дроби записывается абсолютная высота ориентира в
метрах или угол места ориентира относительно КНП (НП) в
делениях угломера.

16.

Схема
ориентиров
разрабатывается
также
в
противотанковых артиллерийских подразделениях (в
батарее, во взводе) на подготовленных рубежах
развертывания и в артиллерийских подразделениях (в
батарее, во взводе), на подготовленных открытых ОП
(подготовленных в интересах поражения наблюдаемых с
рубежа развертывания, с ОП целей). Особенностями
разработки схемы ориентиров в этих случаях являются
следующие:
основное
направление
стрельбы
не
определятся и на схему ориентиров не наносится;
дирекционные углы направлений с КНП батареи (взвода)
на ориентиры не определятся и на схему ориентиров не
наносятся; абсолютные высоты (углы места) ориентиров
могут не определяться и на схему ориентиров могут не
наносится;
у
каждого
нанесенного
ориентира
подписываются: наименование ориентира и надпись в
виде дроби, в числителе которой записывается номер
ориентира, а в знаменателе – дальность до него с КНП
батареи (взвода) в сотнях метров; в левой нижней части
схемы наносится стрелкой направление «север-юг».
