Алгоритмическая конструкция ветвление. Основные алгоритмические конструкции

1.

АЛГОРИТМИЧЕСКАЯ
КОНСТРУКЦИЯ ВЕТВЛЕНИЕ
ОСНОВНЫЕ
АЛГОРИТМИЧЕСКИЕ
КОНСТРУКЦИИ

2.

Ключевые слова
ветвление
полная форма ветвления
неполная форма ветвления
разветвляющийся алгоритм
простое условие
составное условие

3.

Ветвление
Ветвление - алгоритмическая конструкция, в которой в
зависимости от результата проверки условия («да» или «нет»)
предусмотрен выбор одной из двух последовательностей
действий (ветвей).
Алгоритмы,
в
основе
которых
лежит
структура
«ветвление», называют разветвляющимися.

4.

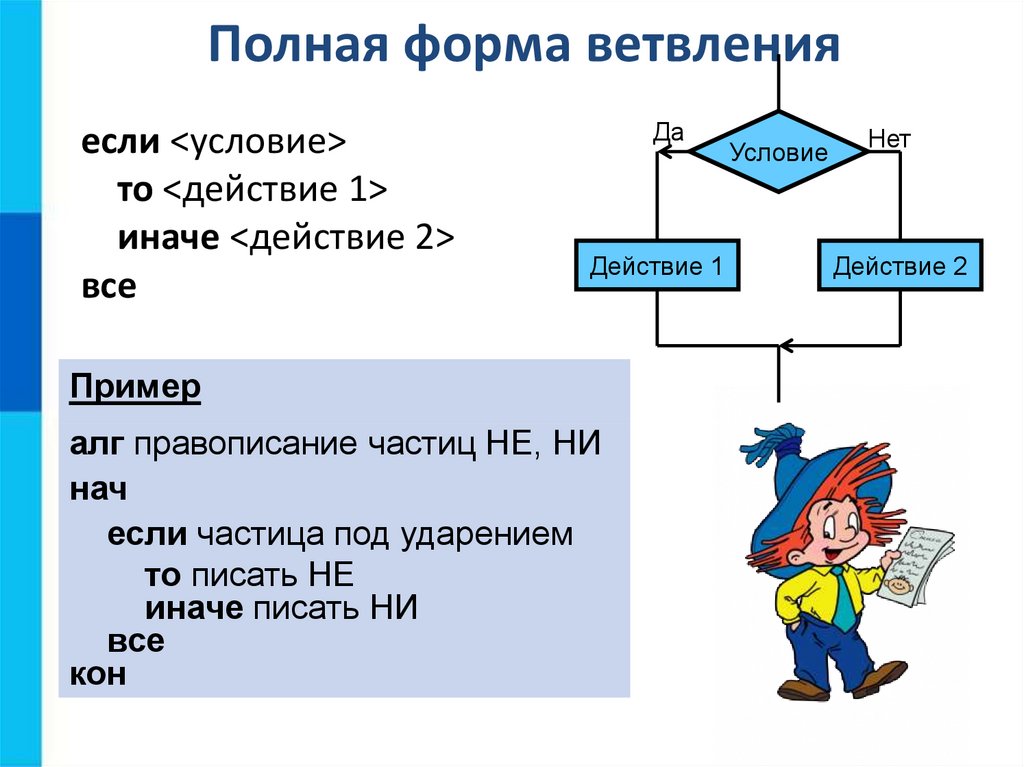

Полная форма ветвления
если <условие>
то <действие 1>
иначе <действие 2>
все
Да
Действие 1
Пример
алг правописание частиц НЕ, НИ
нач
если частица под ударением
то писать НЕ
иначе писать НИ
все
кон
Условие
Нет
Действие 2

5.

Неполная форма ветвления
если <условие>
то <действие 1>
все
Да
Действие 1
Пример:
алг сборы на прогулку
нач
если на улице дождь
то взять зонтик
все
кон
Условие
Нет

6.

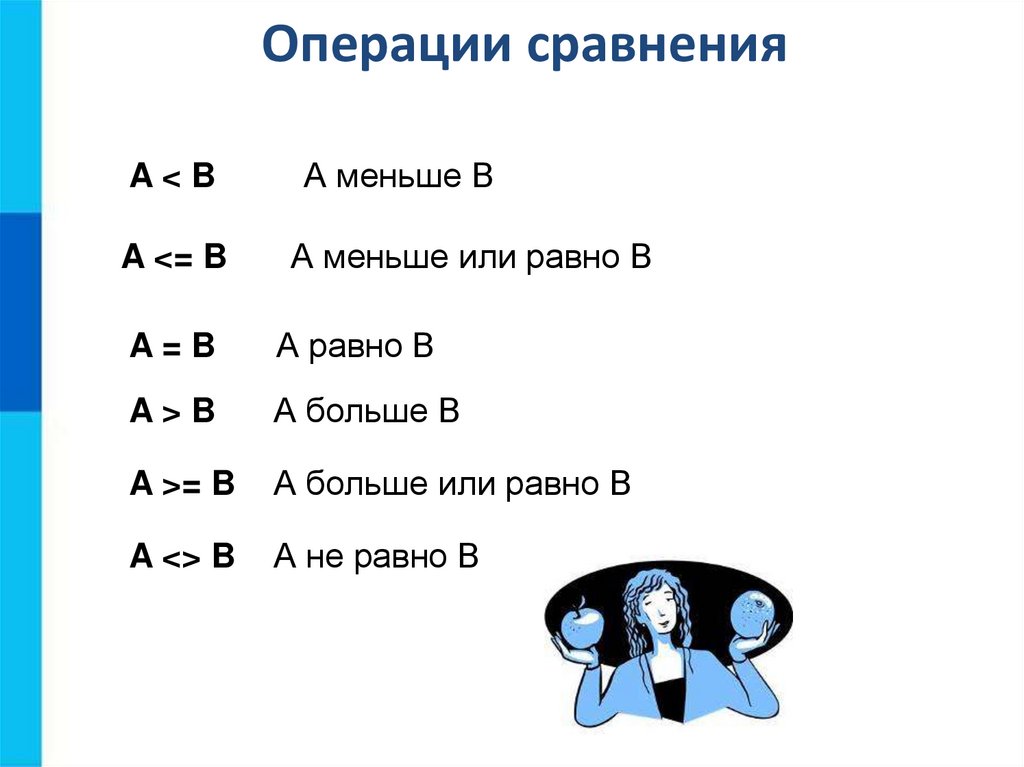

Операции сравнения
A<B
А меньше В
A <= B
А меньше или равно В
A=B
А равно В
A>B
А больше В
A >= B
А больше или равно В
A <> B
А не равно В

7.

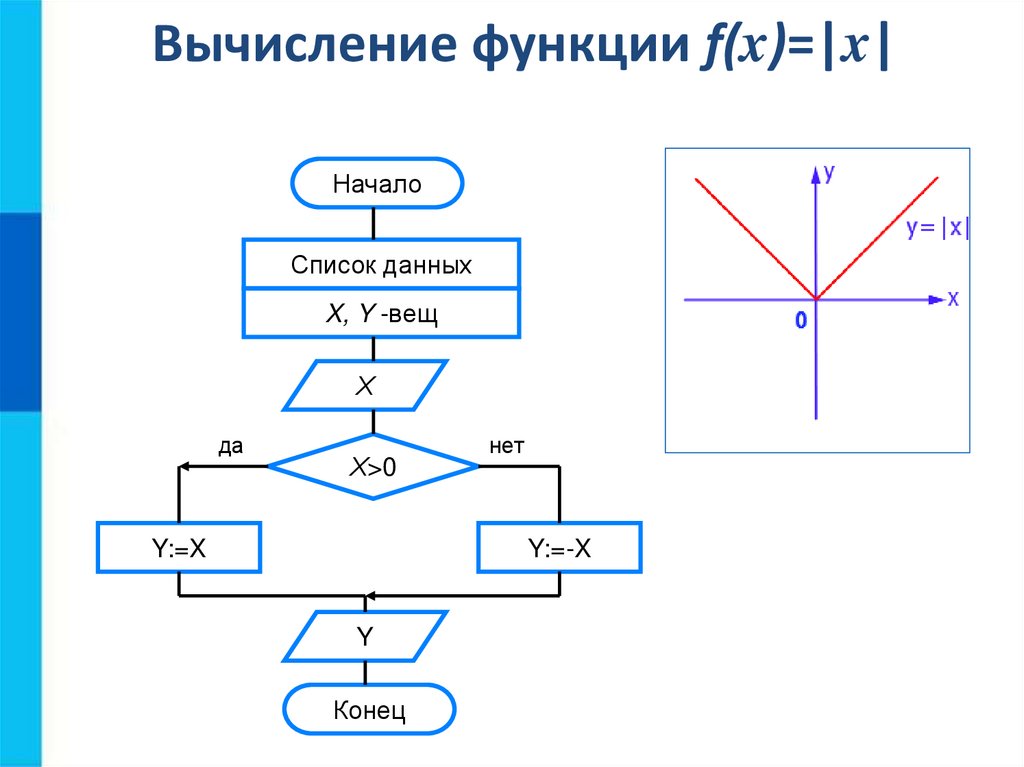

Вычисление функции f(x)=|x|
Начало
Список данных
X, Y -вещ
Х
да
Х>0
Y:=X
нет
Y:=-X
Y
Конец

8.

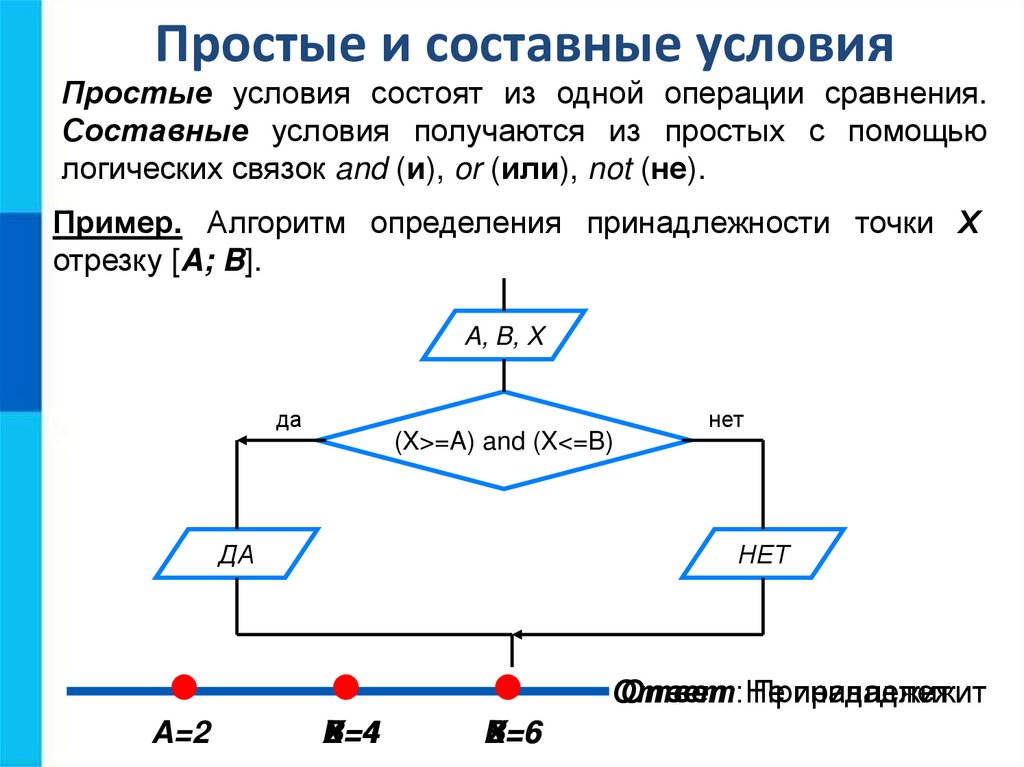

Простые и составные условия
Простые условия состоят из одной операции сравнения.
Составные условия получаются из простых с помощью
логических связок and (и), or (или), not (не).
Пример. Алгоритм определения принадлежности точки Х
отрезку [A; B].
A, B, X
да
(X>=A) and (X<=B)
ДА
нет
НЕТ
Ответ:
Ответ:Не
Принадлежит
принадлежит
A=2
B=4
X=4
B=6
X=6

9.

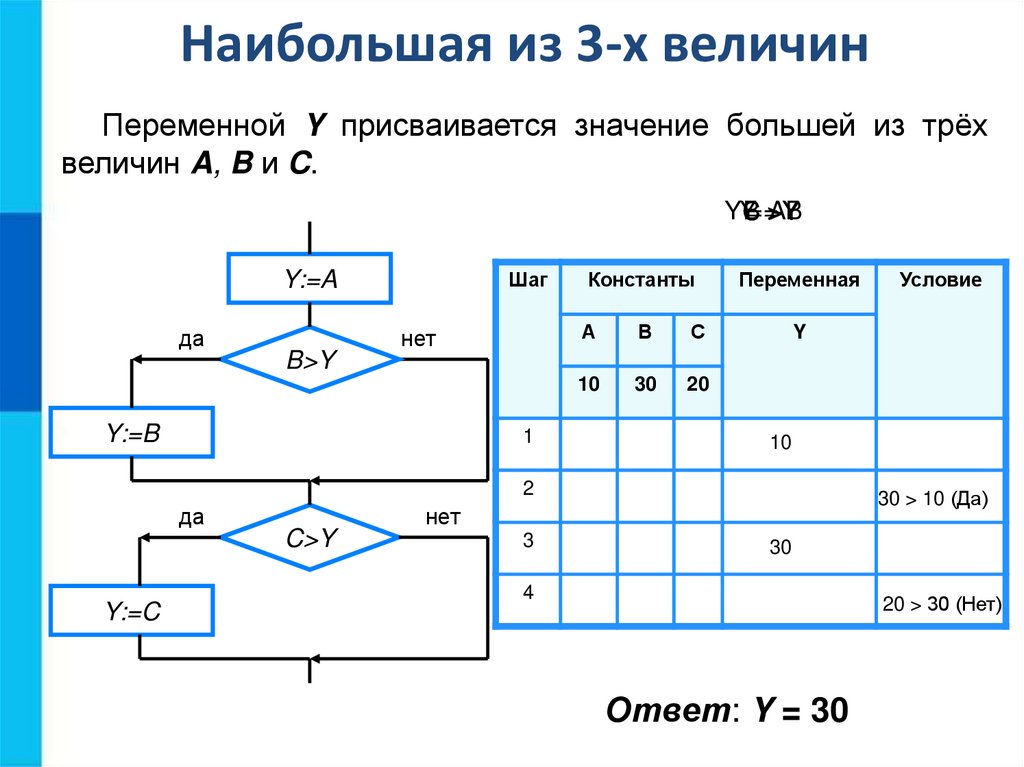

Наибольшая из 3-х величин
Переменной Y присваивается значение большей из трёх
величин A, B и C.
YY
B==>Y
AB
C
Шаг
Y:=A
да
B>Y
нет
Y:=B
1
Константы
А
В
С
10
30
20
Переменная
Y
10
2
да
Y:=C
C>Y
30 > 10 (Да)
нет
3
Условие
30
4
20 > 30 (Нет)
Ответ: Y = 30

10.

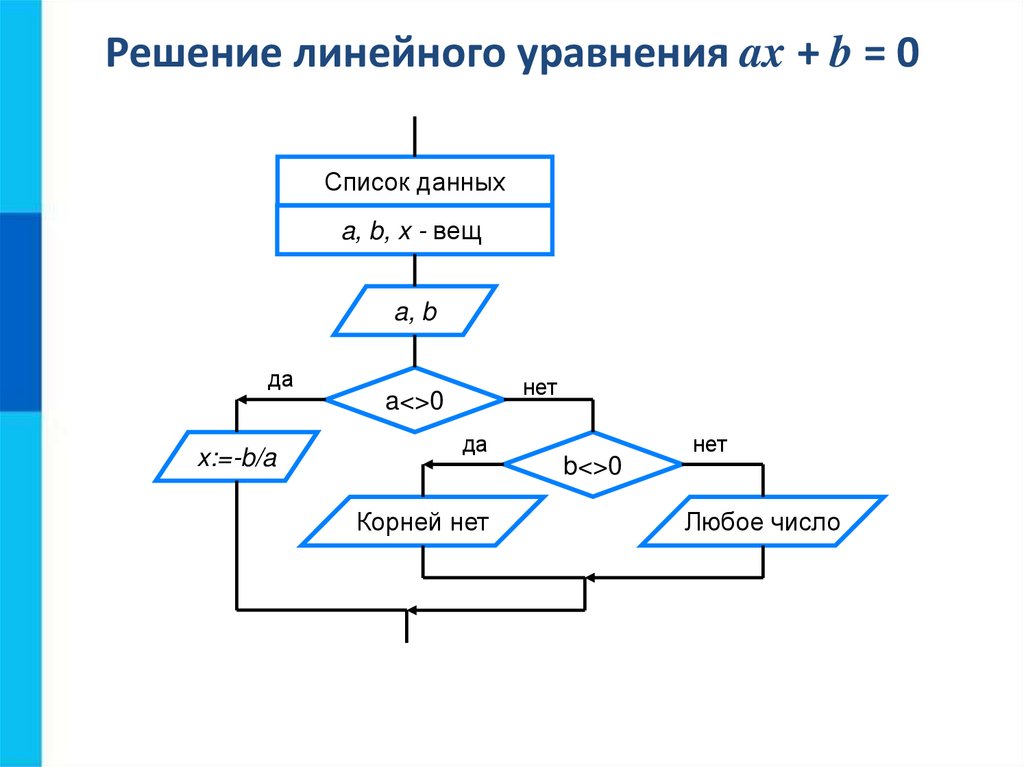

Решение линейного уравнения ax + b = 0
Список данных
a, b, x - вещ
a, b
да
x:=-b/a
нет
a<>0
да
Корней нет
b<>0
нет
Любое число

11.

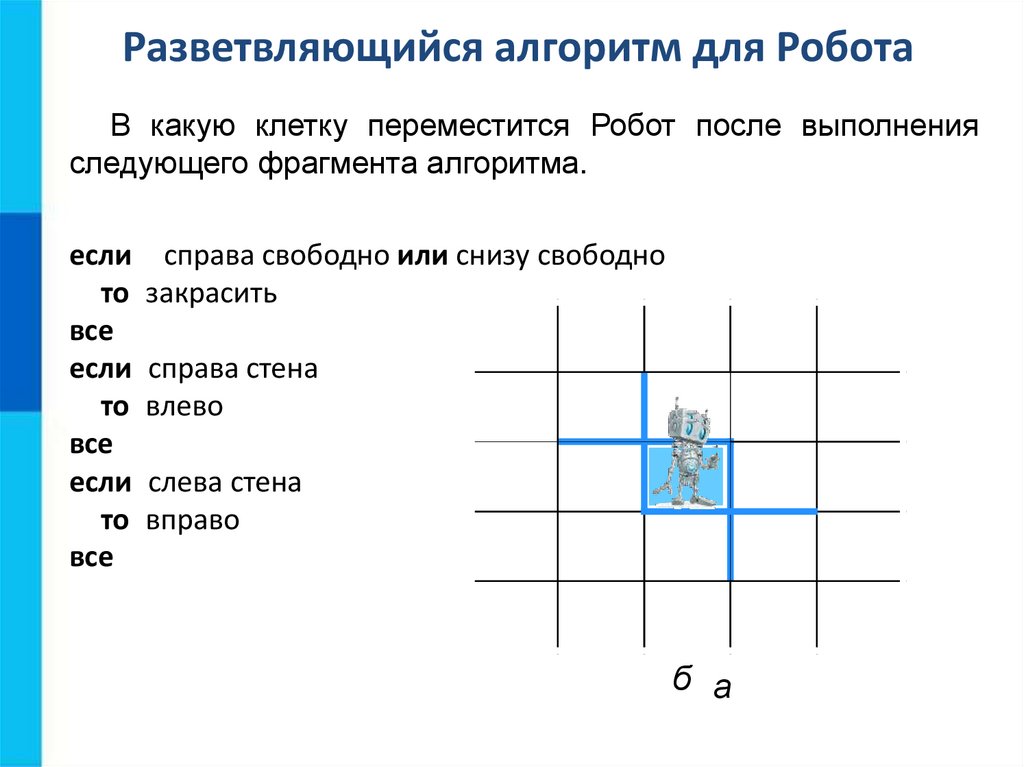

Разветвляющийся алгоритм для Робота
В какую клетку переместится Робот после выполнения
следующего фрагмента алгоритма.
если справа свободно или снизу свободно
то закрасить
все
если справа стена
то влево
все
если слева стена
то вправо
все
б а

12.

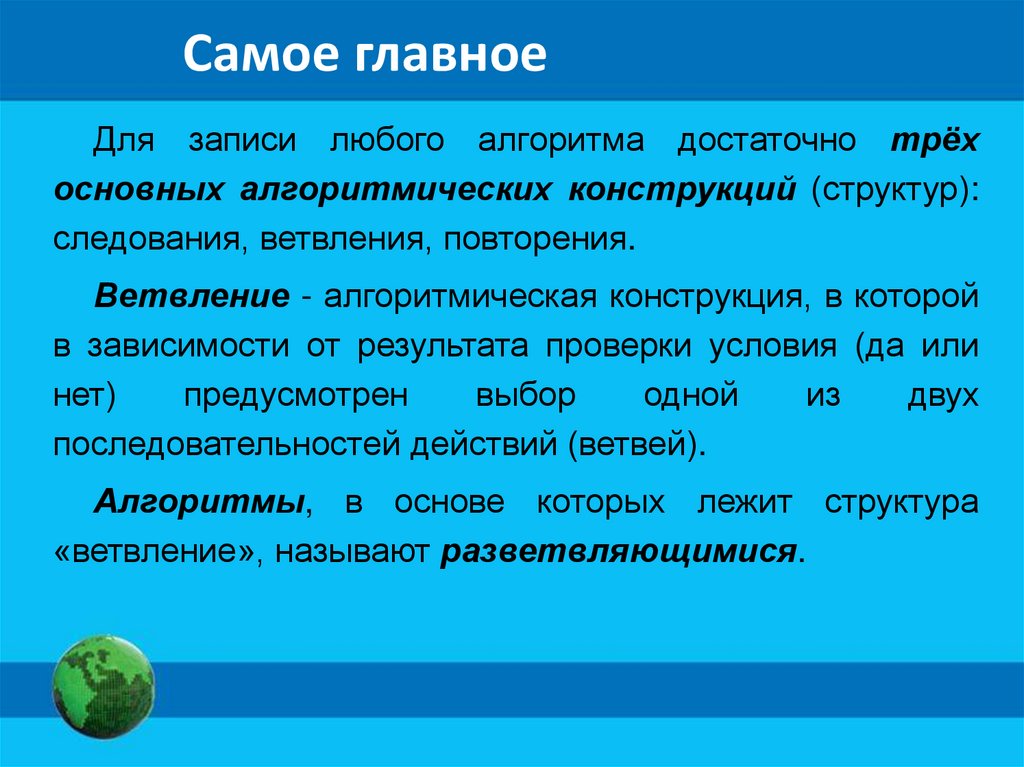

Самое главное
Для записи любого алгоритма достаточно трёх
основных алгоритмических конструкций (структур):
следования, ветвления, повторения.
Ветвление - алгоритмическая конструкция, в которой
в зависимости от результата проверки условия (да или
нет)
предусмотрен
выбор
одной
из
двух
последовательностей действий (ветвей).
Алгоритмы, в основе которых лежит структура
«ветвление», называют разветвляющимися.

13.

Опорный конспект
Ветвление - алгоритмическая конструкция, в которой в
зависимости от результата проверки условия (да или нет)
предусмотрен выбор одной из двух последовательностей действий
(ветвей).
Алгоритмы, в основе которых лежит структура «ветвление»,
называют разветвляющимися.
Да
Действие 1
Условие
Нет
Действие 2
Полная форма ветвления
Да
Условие
Нет
Действие 1
Неполная форма ветвления

14. Домашняя работа

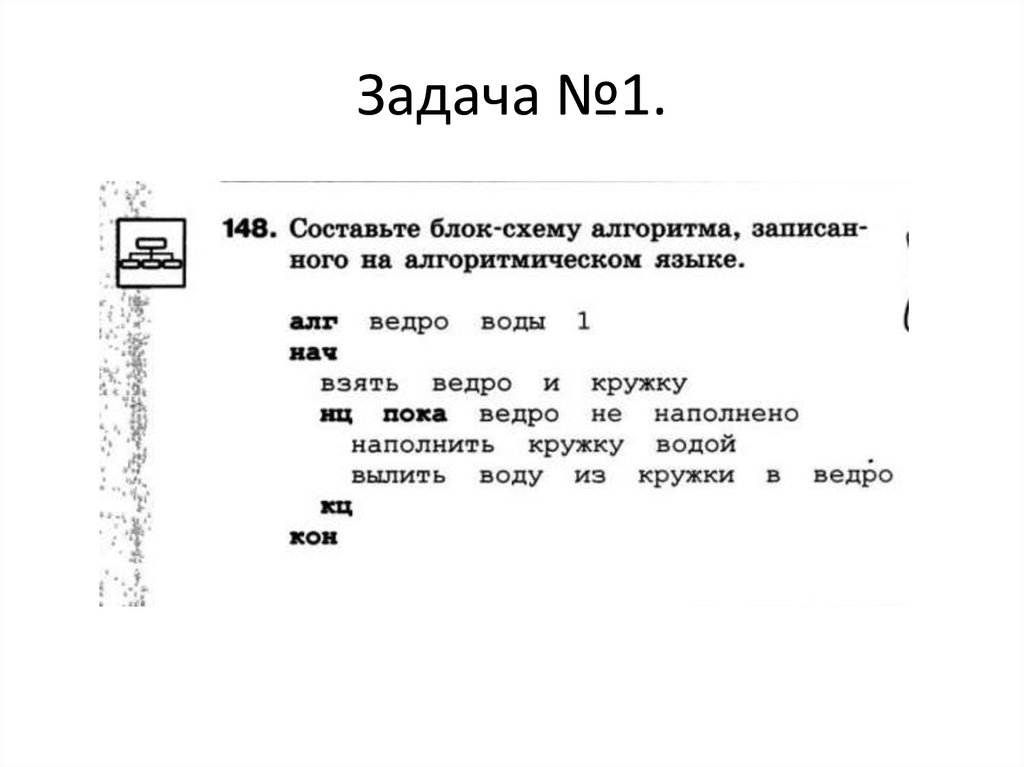

15. Задача №1.

16.

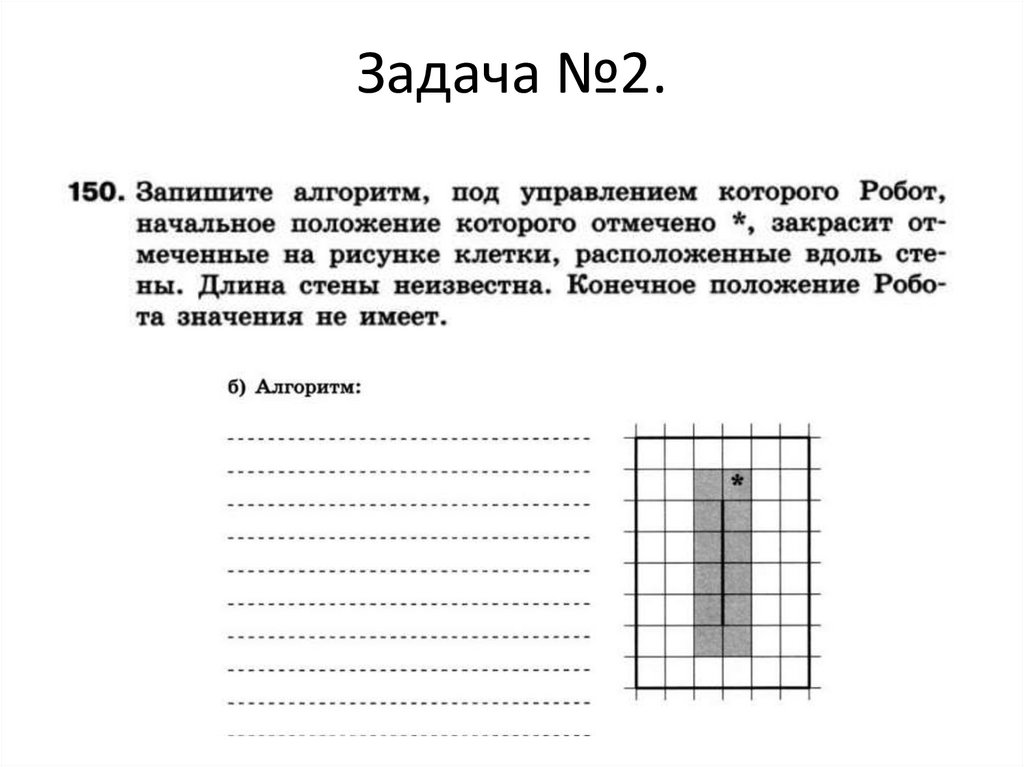

Задача №2.

17.

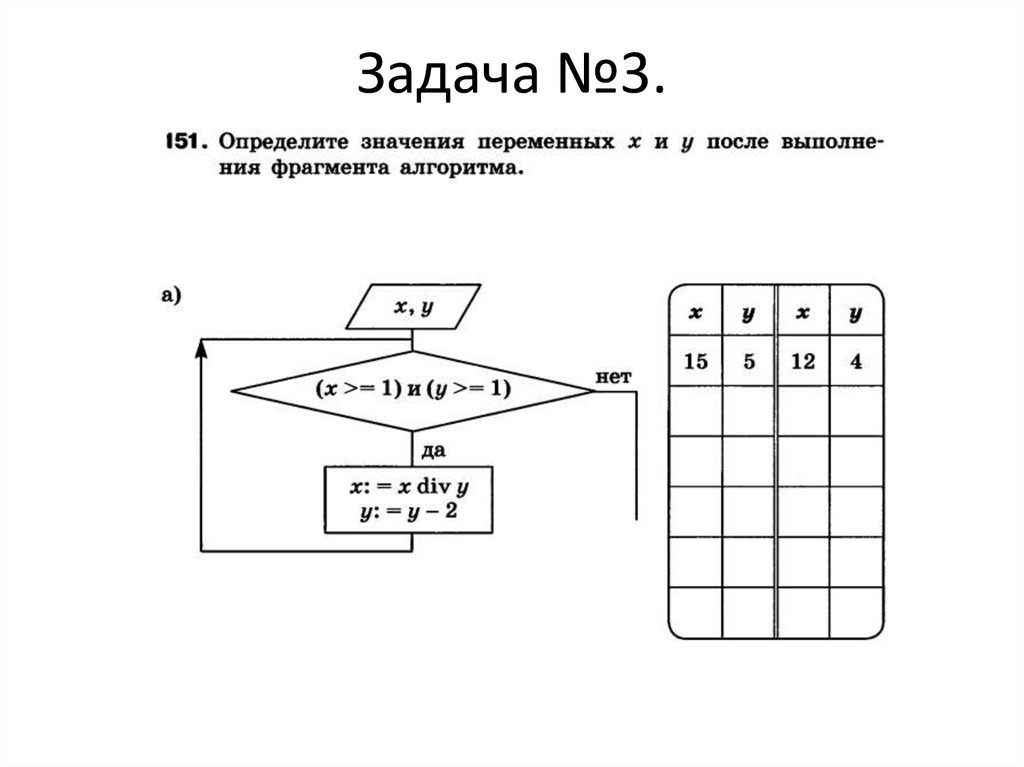

Задача №3.

18.

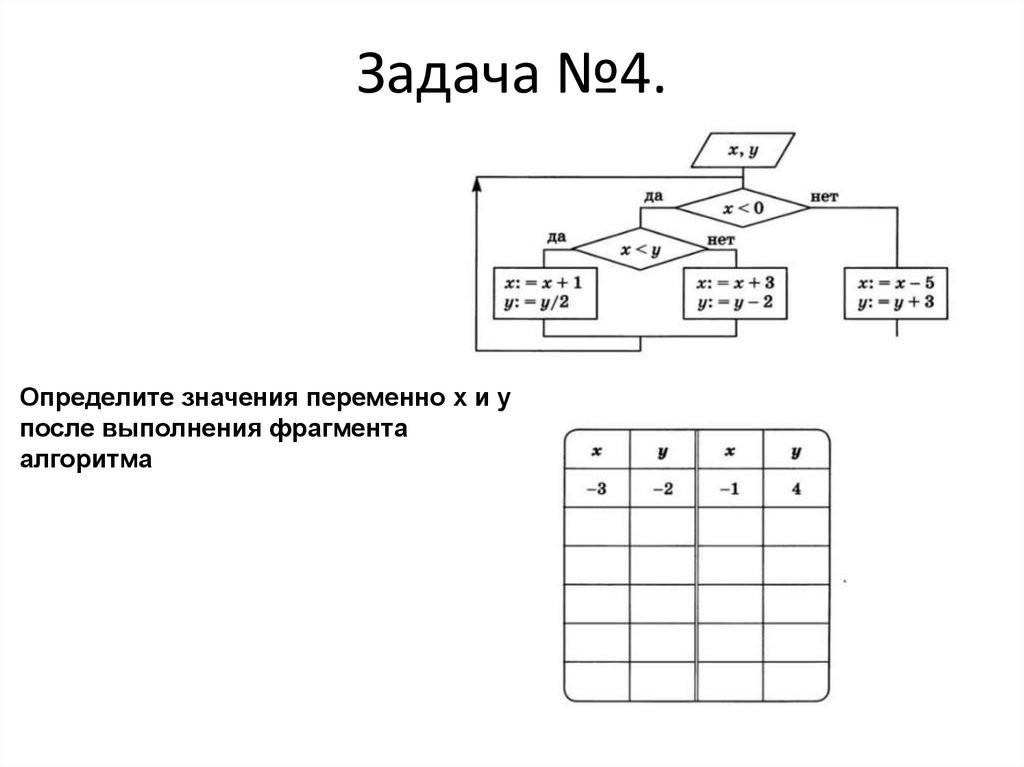

Задача №4.
Определите значения переменно х и у
после выполнения фрагмента
алгоритма
