NX4 / Не работает полный привод

1.

NX4/Не работает полный привод
No
.
Приложение № 2

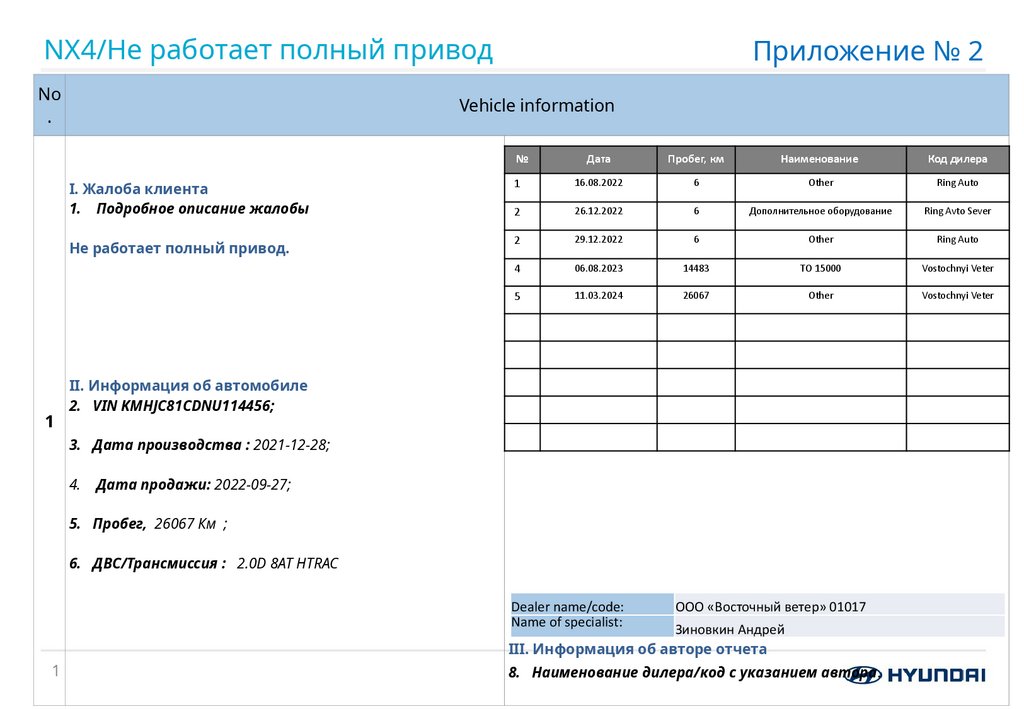

Vehicle information
7.№ История
ТО и ремонтов
Дата
Пробег, км
1
Наименование
Код дилера
I. Жалоба клиента
1. Подробное описание жалобы
1
16.08.2022
6
Other
Ring Auto
2
26.12.2022
6
Дополнительное оборудование
Ring Avto Sever
Не работает полный привод.
2
29.12.2022
6
Other
Ring Auto
4
06.08.2023
14483
ТО 15000
Vostochnyi Veter
5
11.03.2024
26067
Other
Vostochnyi Veter
II. Информация об автомобиле
2. VIN KMHJC81CDNU114456;
3. Дата производства : 2021-12-28;
4.
Дата продажи: 2022-09-27;
5. Пробег, 26067 Км ;
6. ДВС/Трансмиссия : 2.0D 8AT HTRAC
Dealer name/code:
Name of specialist:
ООО «Восточный ветер» 01017
Зиновкин Андрей
III. Информация об авторе отчета
1
8. Наименование дилера/код с указанием автора.

2.

NX4/Не работает полный привод
No
.
Приложение № 2
Cause/Status/Technical information

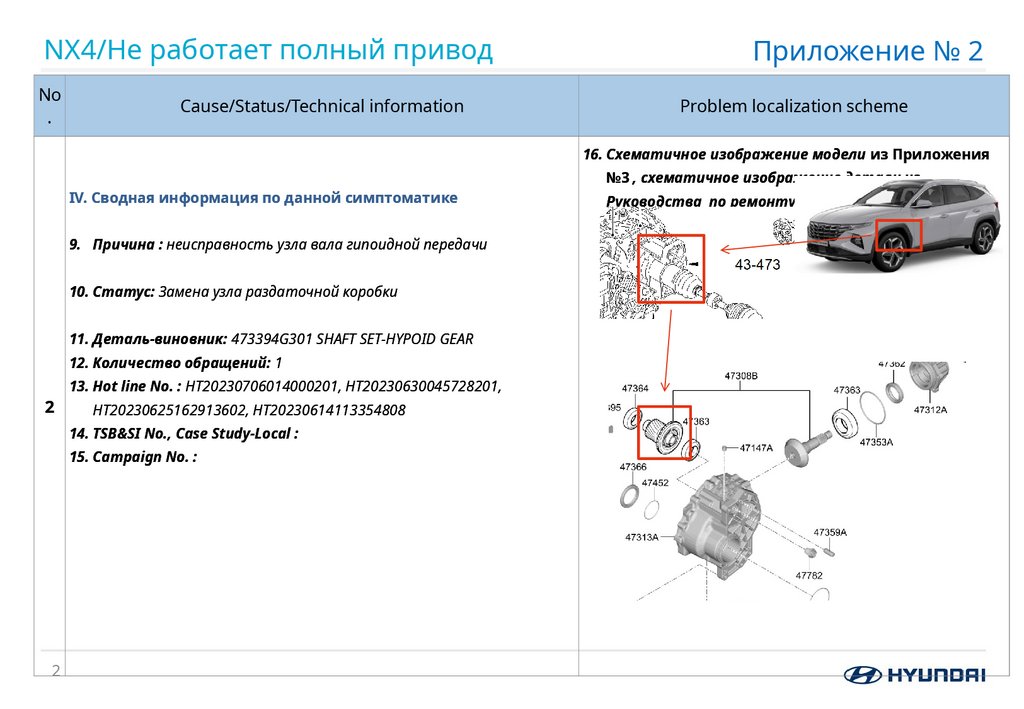

Problem localization scheme
16. Схематичное изображение модели из Приложения
№3 , схематичное изображение детали из
IV. Сводная информация по данной симптоматике
Руководства по ремонту или каталога запчастей
WPC
9. Причина : неисправность узла вала гипоидной передачи
10. Статус: Замена узла раздаточной коробки
11. Деталь-виновник: 473394G301 SHAFT SET-HYPOID GEAR
12. Количество обращений: 1
2
13. Hot line No. : HT20230706014000201, HT20230630045728201,
HT20230625162913602, HT20230614113354808
14. TSB&SI No., Case Study-Local :
15. Campaign No. :
2

3.

NX4/Не работает полный привод
No.
Приложение № 2
Detailed description

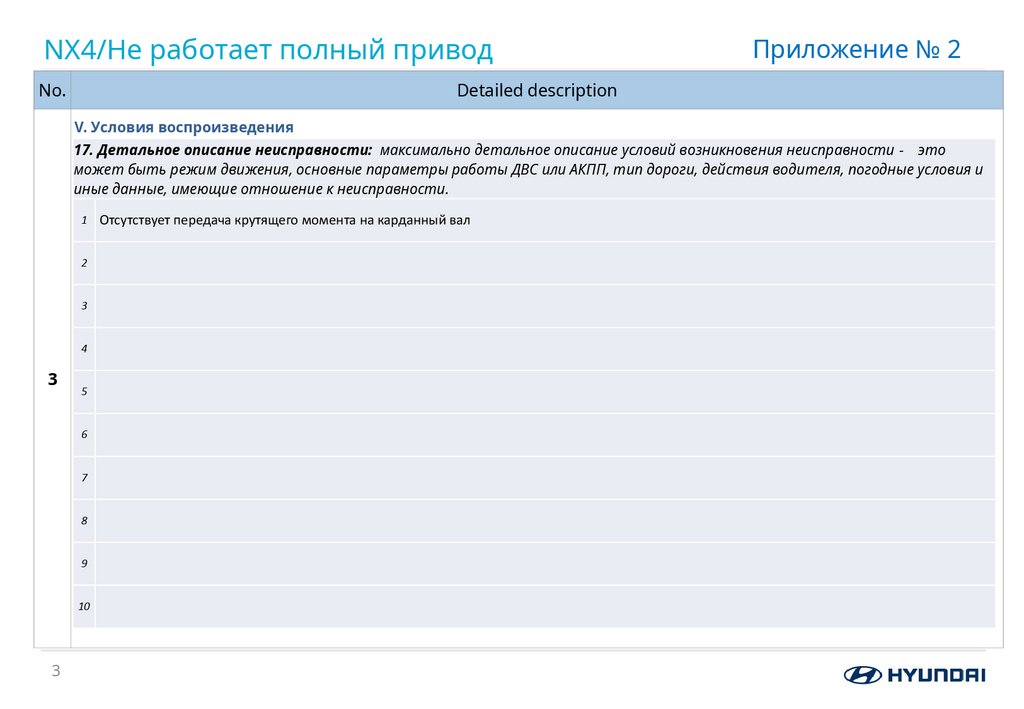

V. Условия воспроизведения
17. Детальное описание неисправности: максимально детальное описание условий возникновения неисправности - это
может быть режим движения, основные параметры работы ДВС или АКПП, тип дороги, действия водителя, погодные условия и
иные данные, имеющие отношение к неисправности.
1
2
3
4
3
5
6
7
8
9
10
3
Отсутствует передача крутящего момента на карданный вал

4.

NX4/Не работает полный привод
No.
Приложение № 2
Detailed description

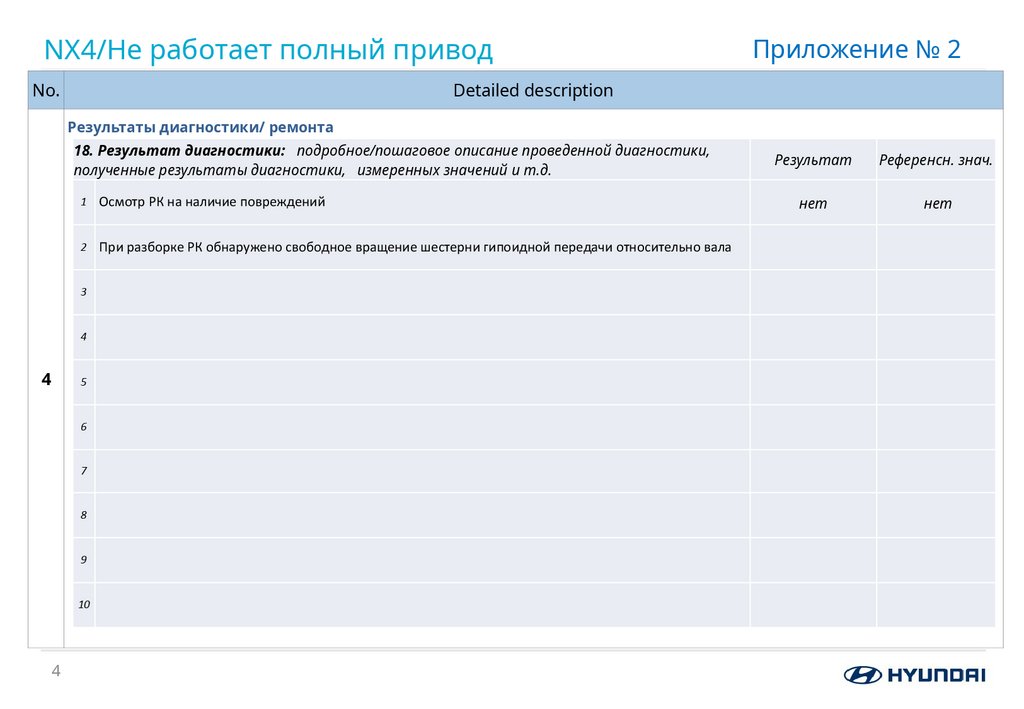

Результаты диагностики/ ремонта
18. Результат диагностики: подробное/пошаговое описание проведенной диагностики,
полученные результаты диагностики, измеренных значений и т.д.
1
Осмотр РК на наличие повреждений
2
При разборке РК обнаружено свободное вращение шестерни гипоидной передачи относительно вала
3
4
4
5
6
7
8
9
10
4
Результат
Референсн. знач.
нет
нет

5.

NX4/Не работает полный привод
No.
Приложение № 2
Detailed description

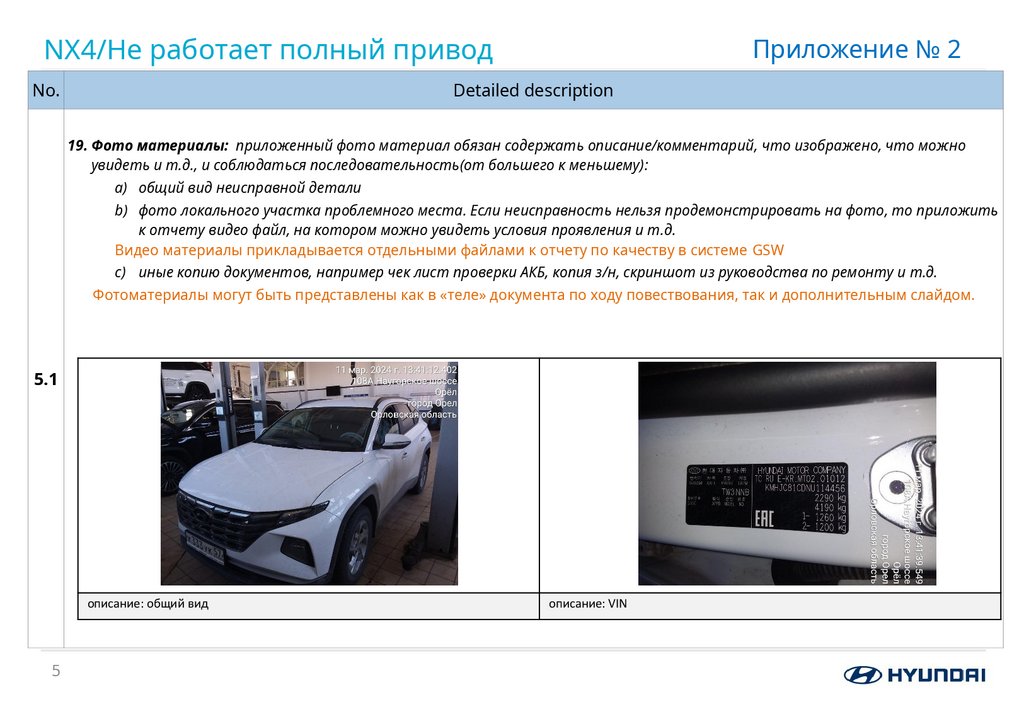

19. Фото материалы: приложенный фото материал обязан содержать описание/комментарий, что изображено, что можно
увидеть и т.д., и соблюдаться последовательность(от большего к меньшему):
a) общий вид неисправной детали
b) фото локального участка проблемного места. Если неисправность нельзя продемонстрировать на фото, то приложить
к отчету видео файл, на котором можно увидеть условия проявления и т.д.
Видео материалы прикладывается отдельными файлами к отчету по качеству в системе GSW
c) иные копию документов, например чек лист проверки АКБ, копия з/н, скриншот из руководства по ремонту и т.д.
Фотоматериалы могут быть представлены как в «теле» документа по ходу повествования, так и дополнительным слайдом.
5.1
описание: общий вид
5
описание: VIN
