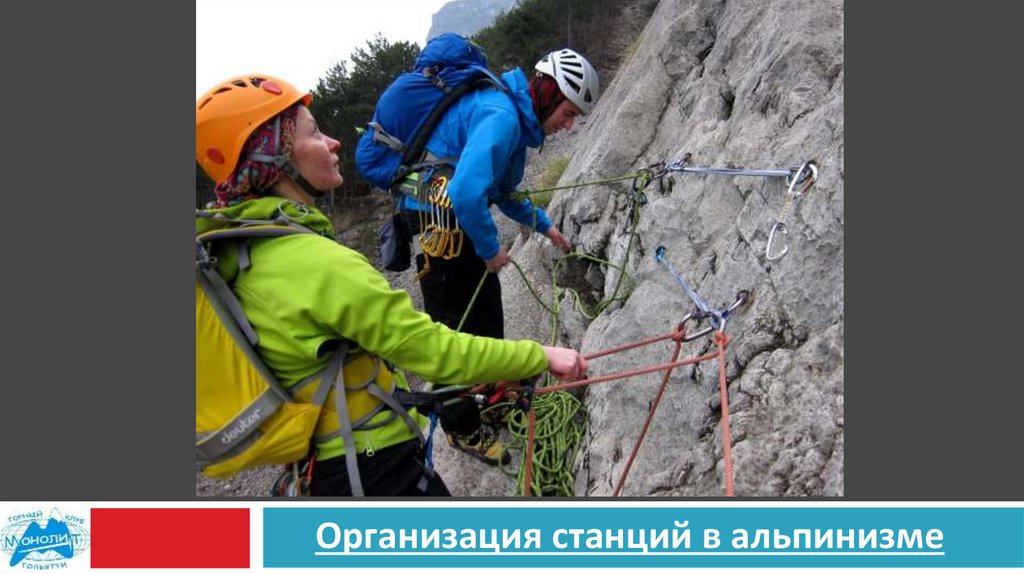

Организация станций в альпинизме

1.

Организация станций в альпинизме

2.

Организация станций в альпинизме

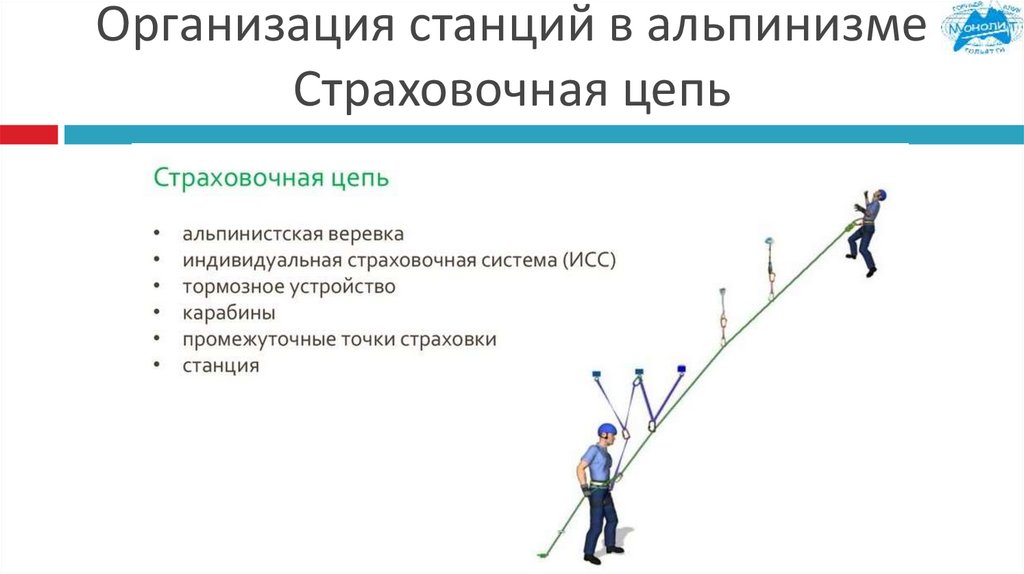

Страховочная цепь

3.

Организация станций в альпинизме

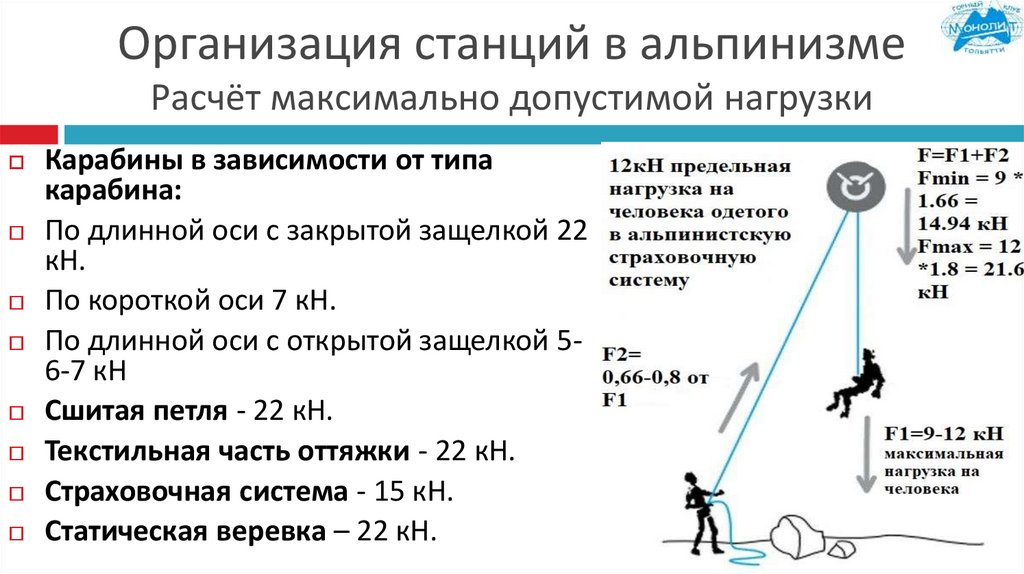

Расчёт максимально допустимой нагрузки
Карабины в зависимости от типа
карабина:
По длинной оси с закрытой защелкой 22
кН.
По короткой оси 7 кН.
По длинной оси с открытой защелкой 56-7 кН
Сшитая петля - 22 кН.
Текстильная часть оттяжки - 22 кН.
Страховочная система - 15 кН.
Статическая веревка – 22 кН.

4.

Организация станций в альпинизме

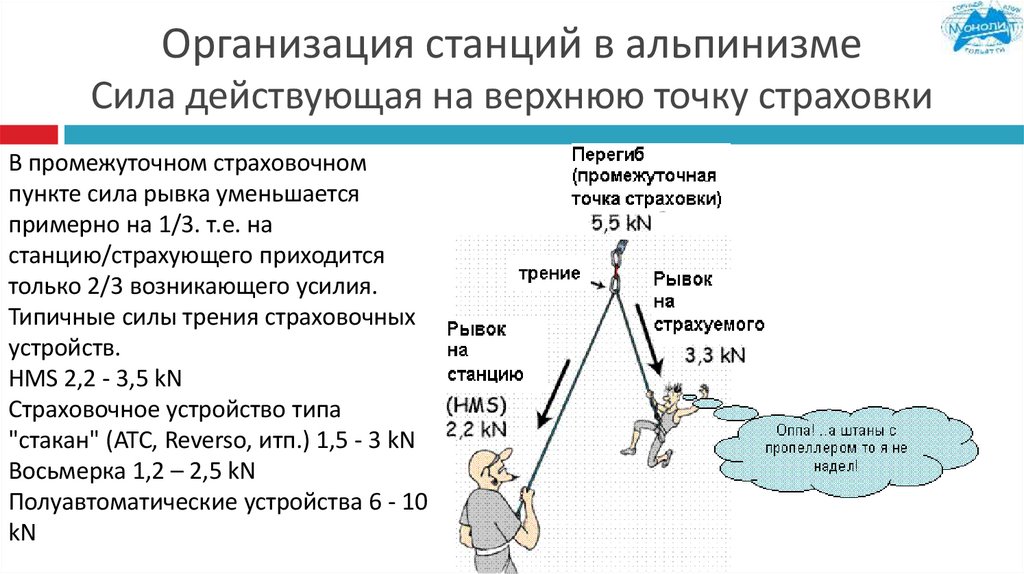

Сила действующая на верхнюю точку страховки
В промежуточном страховочном
пункте сила рывка уменьшается
примерно на 1/3. т.е. на
станцию/страхующего приходится
только 2/3 возникающего усилия.
Типичные силы трения страховочных
устройств.
HMS 2,2 - 3,5 kN
Страховочное устройство типа
"стакан" (ATC, Reverso, итп.) 1,5 - 3 kN
Восьмерка 1,2 – 2,5 kN
Полуавтоматические устройства 6 - 10
kN

5.

Организация станций в альпинизме
Расчёт максимально допустимой нагрузки
1кг~=10 N (ньютонам) или 1 dN (деканбьютонам)
100кг~=1000 N или 1 kN (килоньютону)
Сила зависит от массы сорвавшегося и глубины
падения.
Чем больше растяжение верёвки и её длина , тем
меньше сила рывка.
Мы не можем как то повлиять на массу
человека(m), ускорение свободного
падения(g) и коффициент
растяжения(k).
Мы можем стараться уменьшить лишь
фактор рывка(H/L)

6.

Организация станций в альпинизме

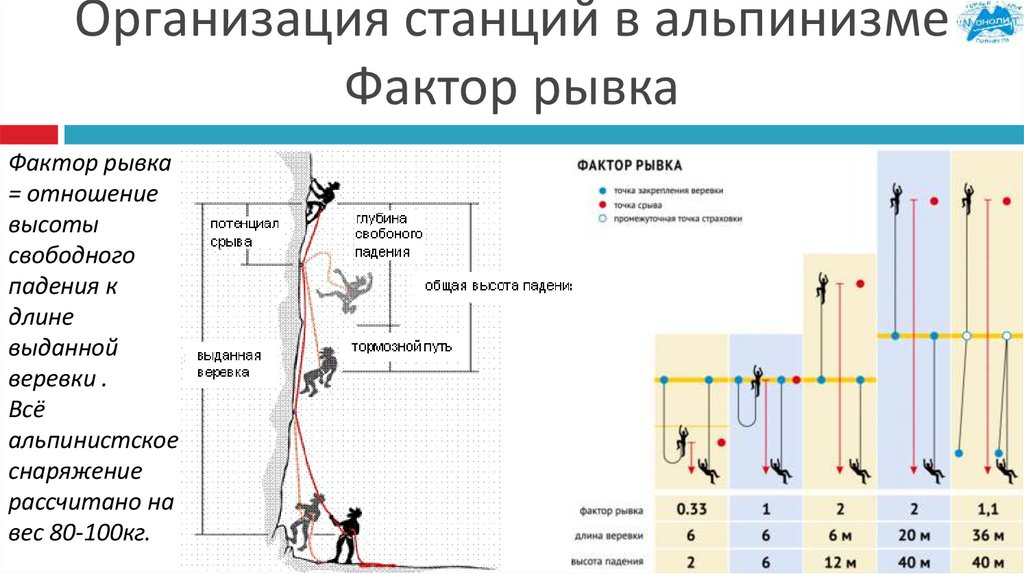

Фактор рывка
Фактор рывка
= отношение
высоты
свободного
падения к
длине
выданной
веревки .
Всё
альпинистское
снаряжение
рассчитано на
вес 80-100кг.

7.

Организация станций в альпинизме

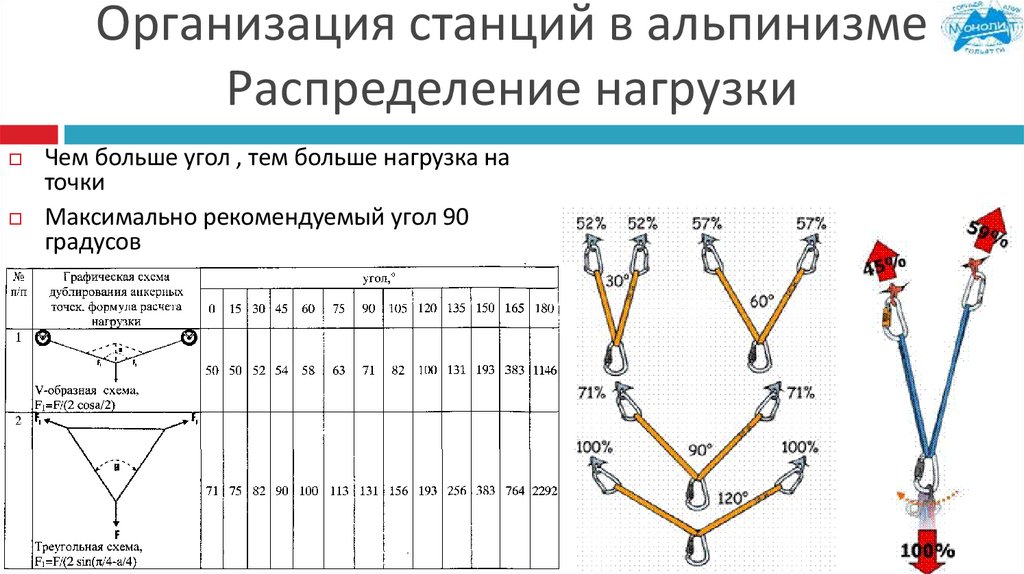

Распределение нагрузки
Чем больше угол , тем больше нагрузка на
точки
Максимально рекомендуемый угол 90
градусов

8.

Организация станций в альпинизме

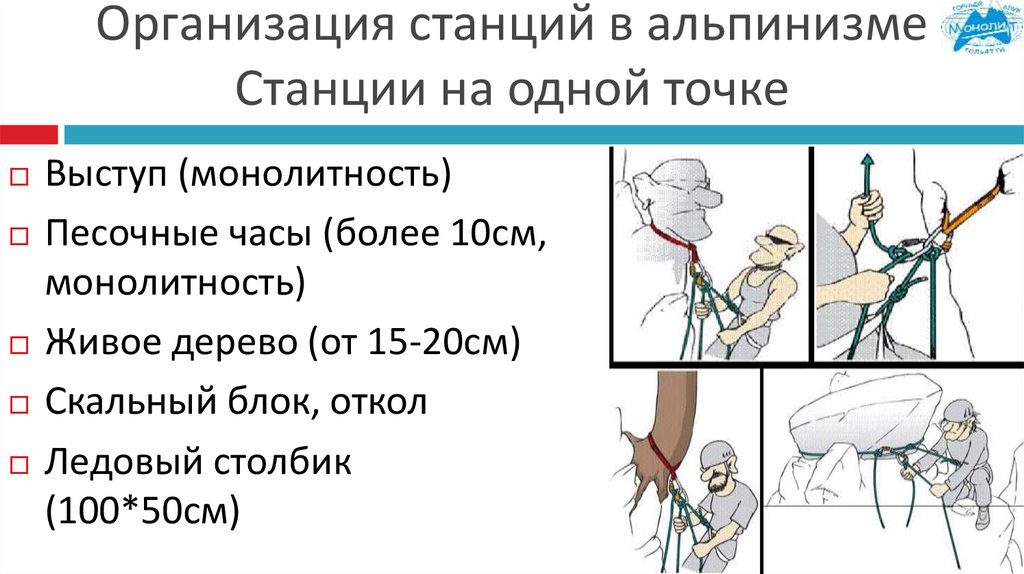

Станции на одной точке
Выступ (монолитность)
Песочные часы (более 10см,
монолитность)
Живое дерево (от 15-20см)
Скальный блок, откол
Ледовый столбик
(100*50см)

9.

Организация станций в альпинизме

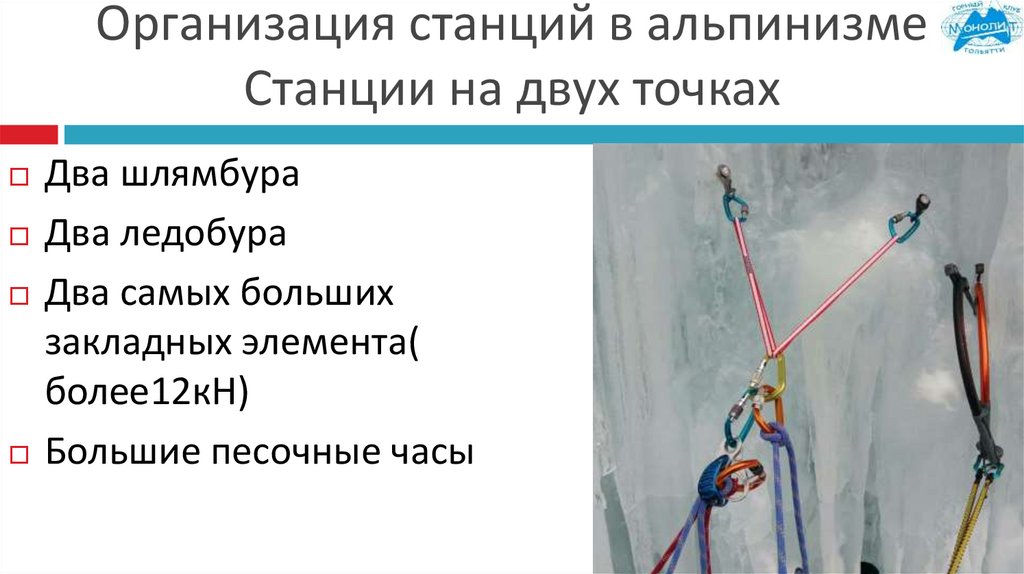

Станции на двух точках
Два шлямбура
Два ледобура
Два самых больших
закладных элемента(
более12кН)
Большие песочные часы

10.

Организация станций в альпинизме

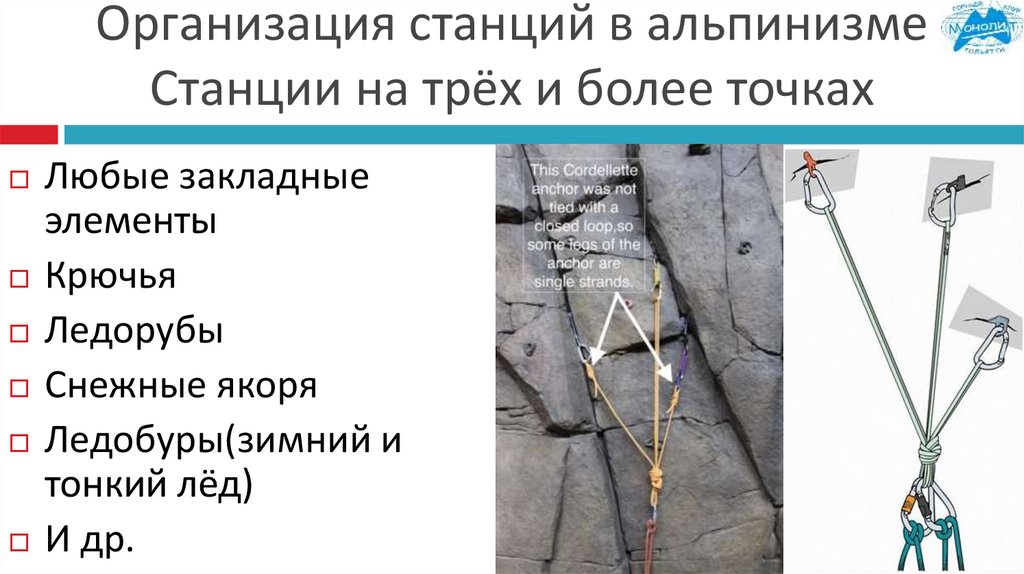

Станции на трёх и более точках
Любые закладные
элементы
Крючья
Ледорубы
Снежные якоря
Ледобуры(зимний и
тонкий лёд)
И др.

11.

Организация станций в альпинизме

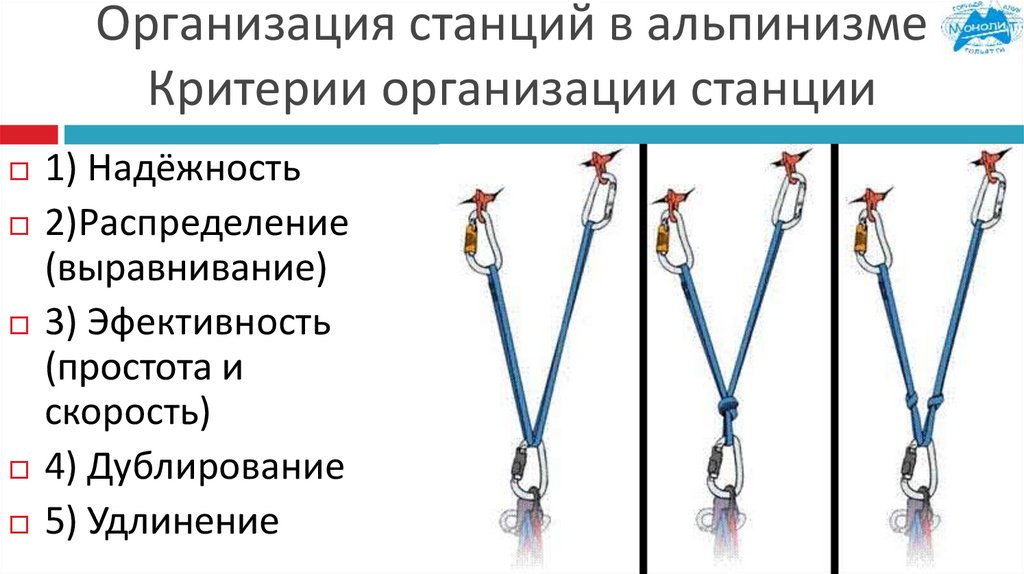

Критерии организации станции
1) Надёжность
2)Распределение
(выравнивание)
3) Эфективность
(простота и
скорость)
4) Дублирование
5) Удлинение

12.

Организация станций в альпинизме

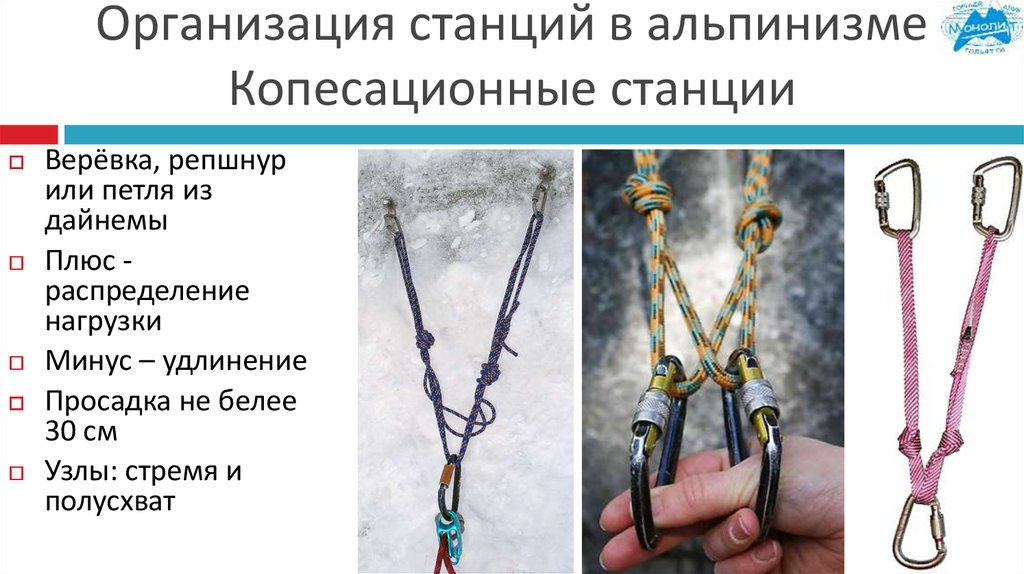

Копесационные станции
Верёвка, репшнур
или петля из
дайнемы
Плюс распределение
нагрузки
Минус – удлинение
Просадка не белее
30 см
Узлы: стремя и
полусхват

13.

Организация станций в альпинизме

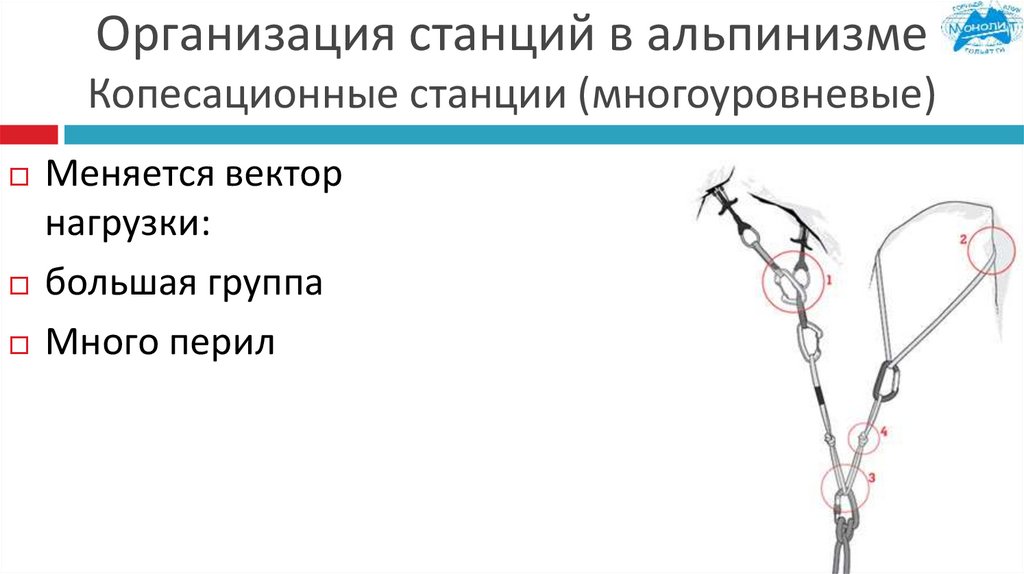

Копесационные станции (многоуровневые)
Меняется вектор
нагрузки:
большая группа
Много перил

14.

Организация станций в альпинизме

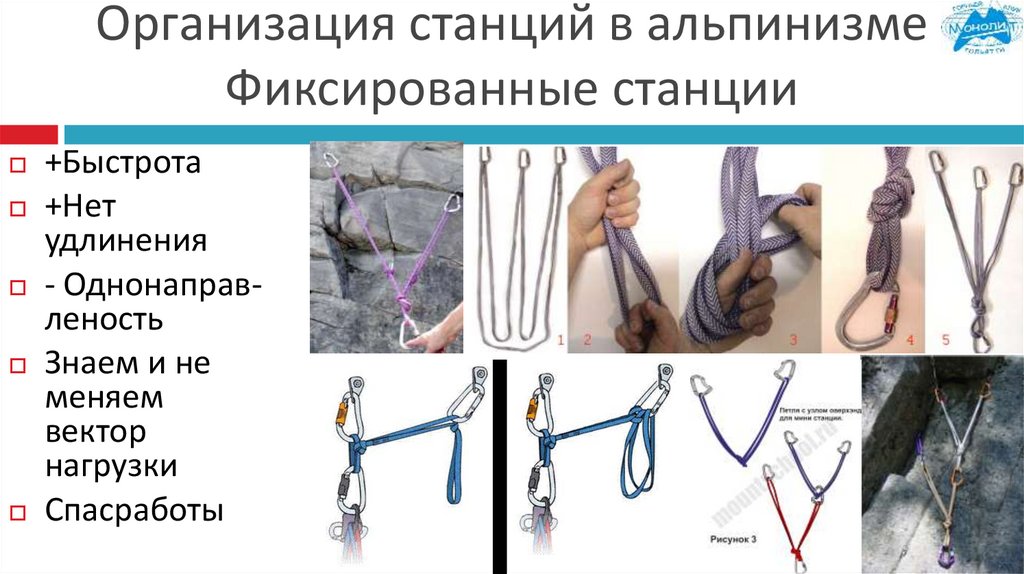

Фиксированные станции
+Быстрота
+Нет
удлинения
- Однонаправленость
Знаем и не
меняем
вектор
нагрузки
Спасработы

15.

Организация станций в альпинизме

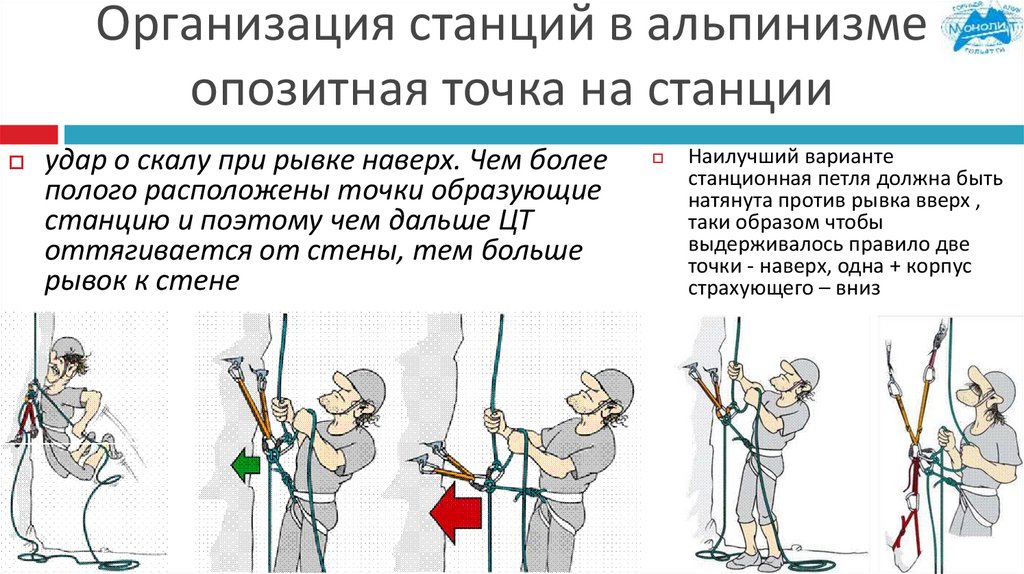

опозитная точка на станции
удар о скалу при рывке наверх. Чем более
полого расположены точки образующие
станцию и поэтому чем дальше ЦТ
оттягивается от стены, тем больше
рывок к стене
Наилучший варианте
станционная петля должна быть
натянута против рывка вверх ,
таки образом чтобы
выдерживалось правило две
точки - наверх, одна + корпус
страхующего – вниз
