Знакомство с TRIK Studio

1.

Знакомство
с TRIK Studio
Распространяется по лицензии
Creative Commons BY-NC-SA
ООО «КиберТех»
Санкт-Петербург, 2023
1

2.

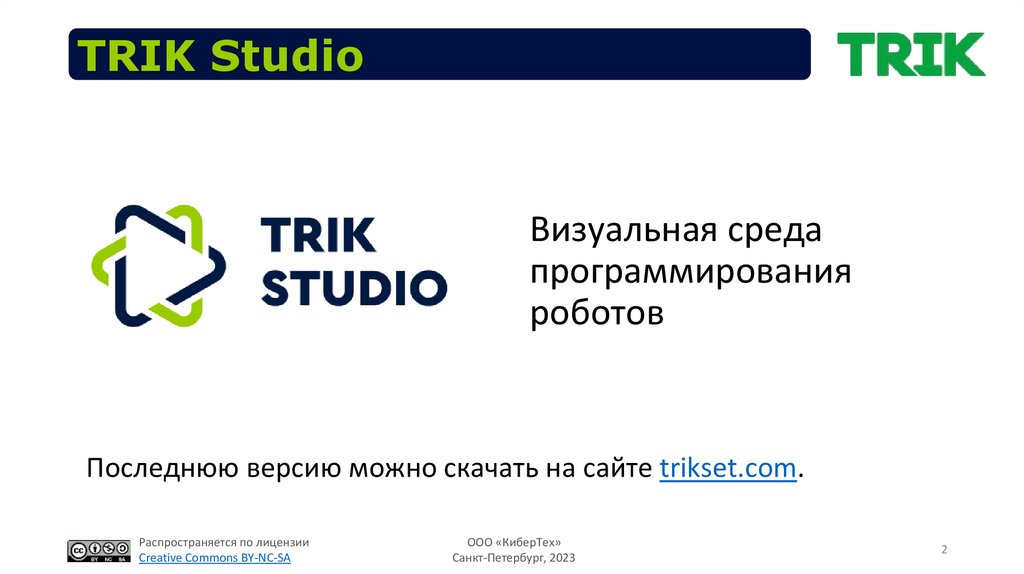

TRIK Studio
Bизуальная среда
программирования
роботов
Последнюю версию можно скачать на сайте trikset.com.
Распространяется по лицензии
Creative Commons BY-NC-SA
ООО «КиберТех»
Санкт-Петербург, 2023
2

3.

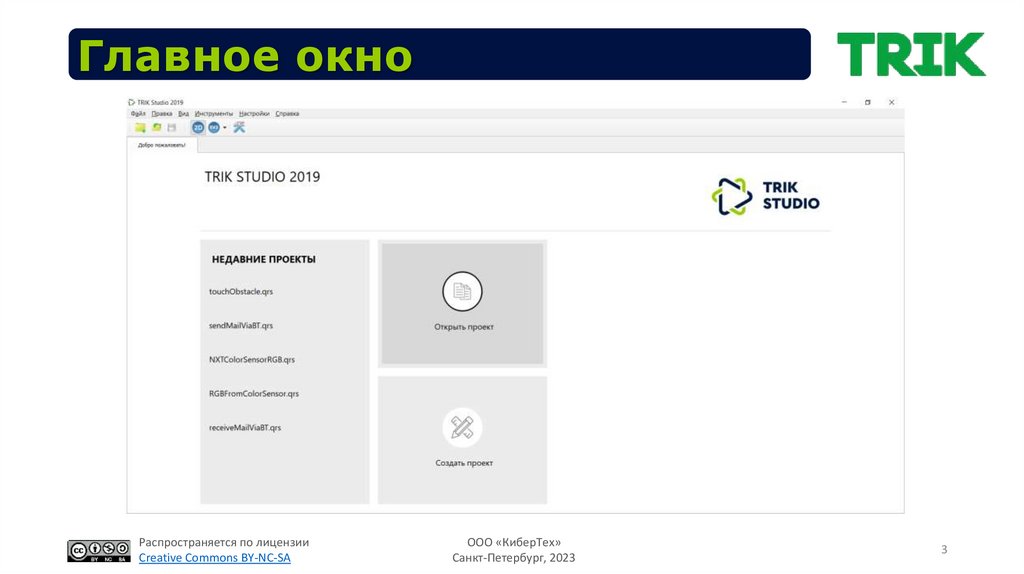

Главное окно
Распространяется по лицензии
Creative Commons BY-NC-SA
ООО «КиберТех»
Санкт-Петербург, 2023
3

4.

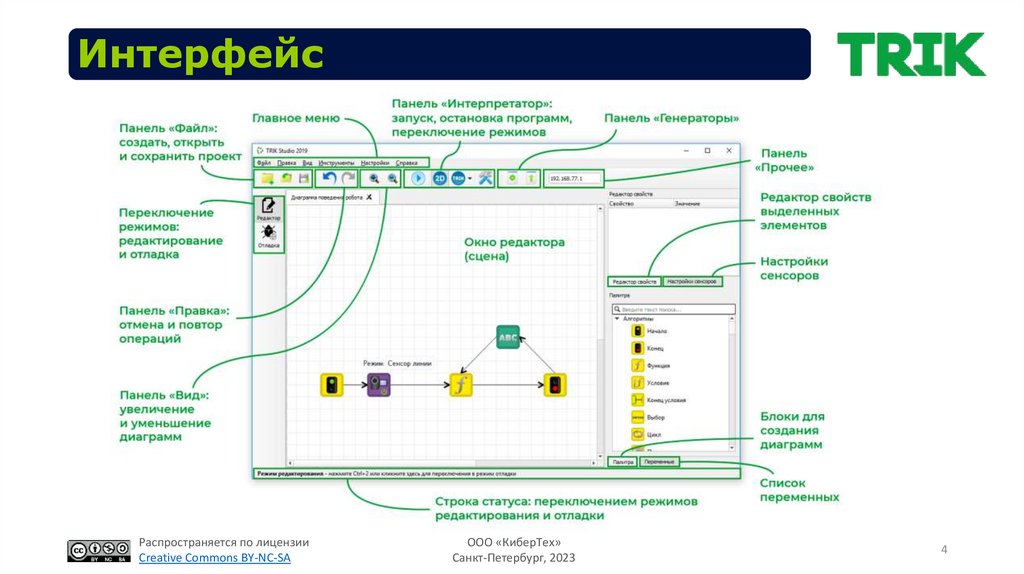

Интерфейс
Распространяется по лицензии
Creative Commons BY-NC-SA
ООО «КиберТех»
Санкт-Петербург, 2023
4

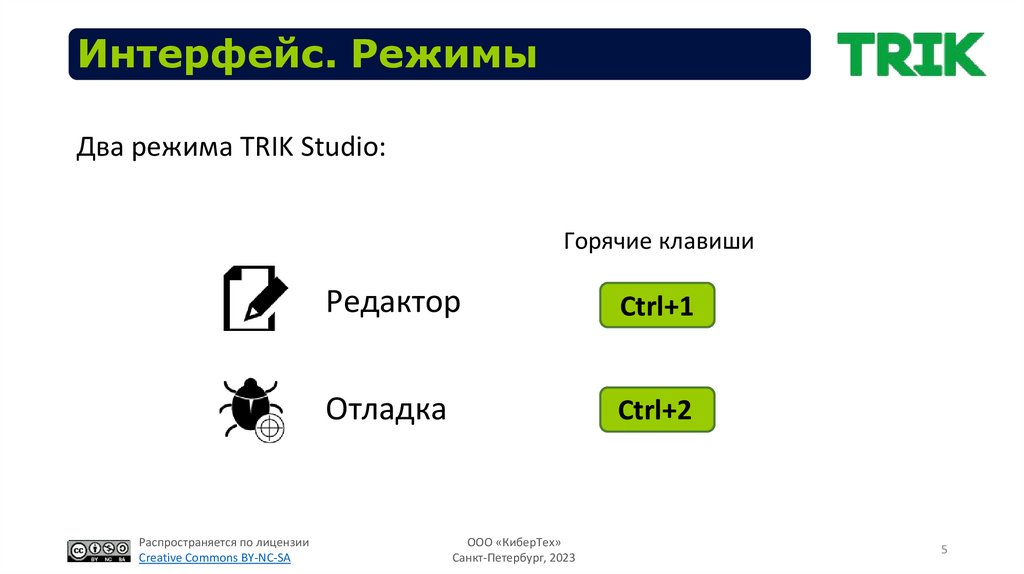

5.

Интерфейс. Режимы
Два режима TRIK Studio:
Горячие клавиши
Распространяется по лицензии
Creative Commons BY-NC-SA
Редактор
Ctrl+1
Отладка
Ctrl+2
ООО «КиберТех»
Санкт-Петербург, 2023
5

6.

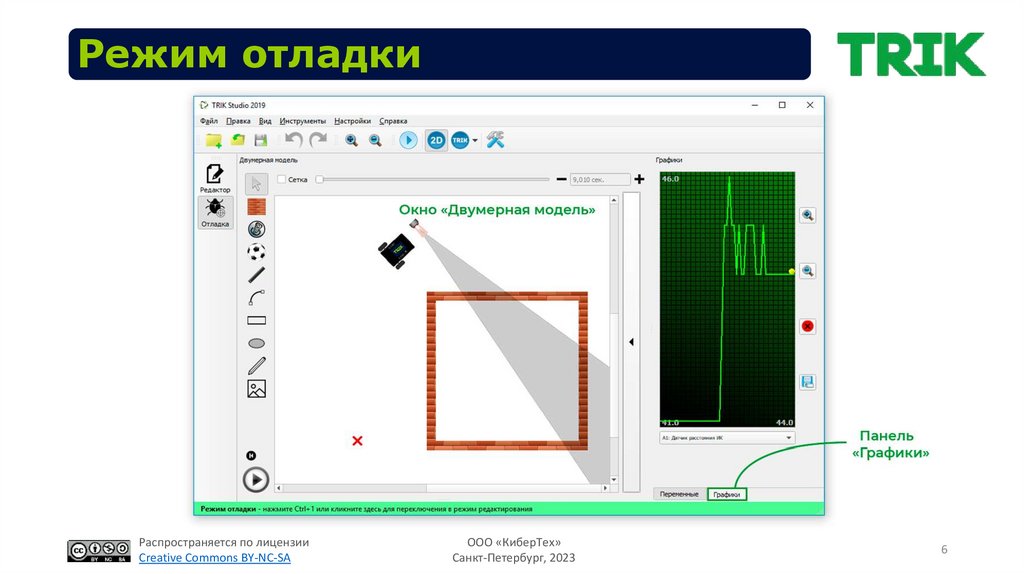

Режим отладки
Распространяется по лицензии
Creative Commons BY-NC-SA
ООО «КиберТех»
Санкт-Петербург, 2023
6

7.

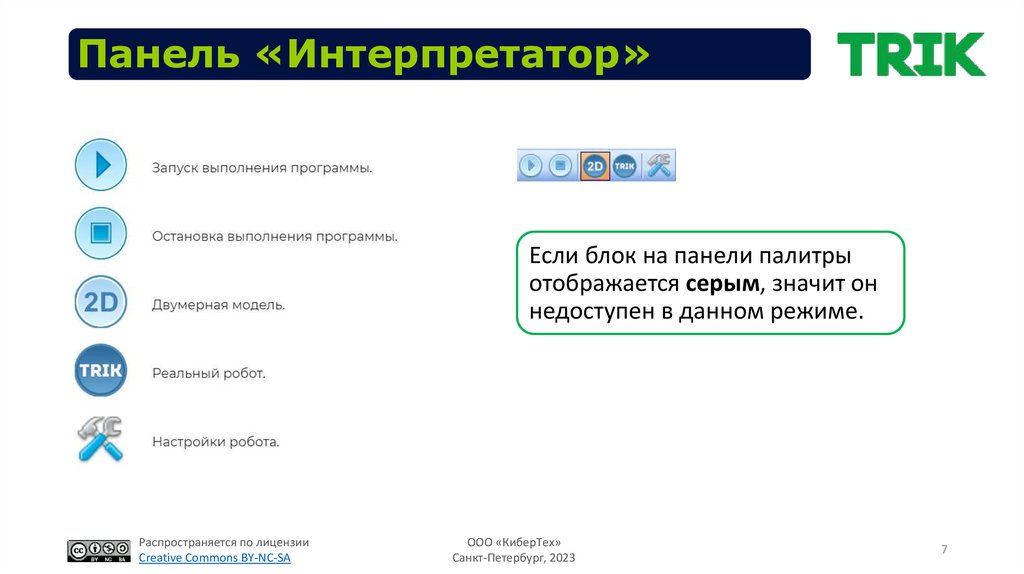

Панель «Интерпретатор»
Если блок на панели палитры
отображается серым, значит он
недоступен в данном режиме.
Распространяется по лицензии
Creative Commons BY-NC-SA
ООО «КиберТех»
Санкт-Петербург, 2023
7

8.

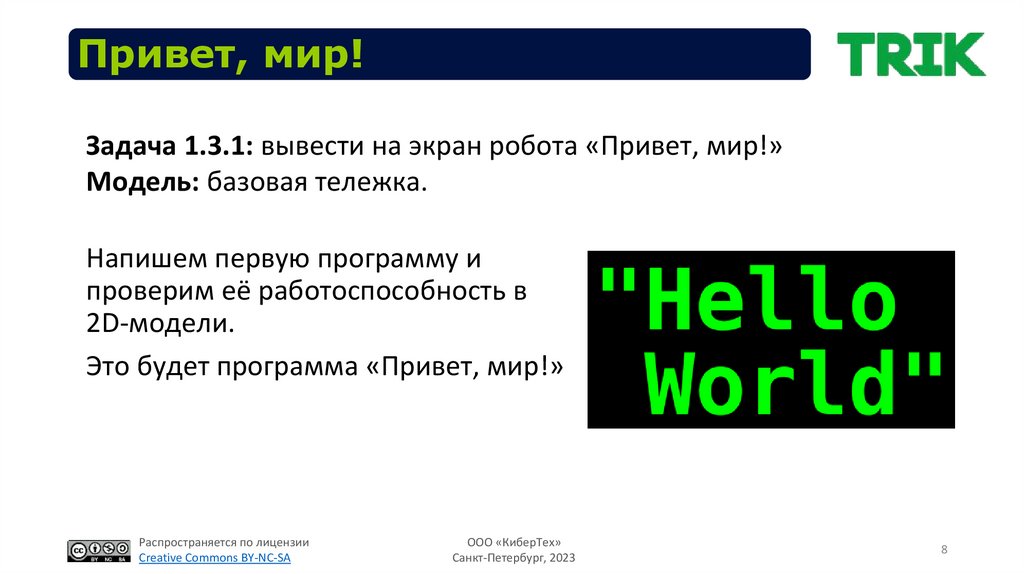

Привет, мир!
Задача 1.3.1: вывести на экран робота «Привет, мир!»
Модель: базовая тележка.
Напишем первую программу и
проверим её работоспособность в
2D-модели.
Это будет программа «Привет, мир!»
Распространяется по лицензии
Creative Commons BY-NC-SA
ООО «КиберТех»
Санкт-Петербург, 2023
8

9.

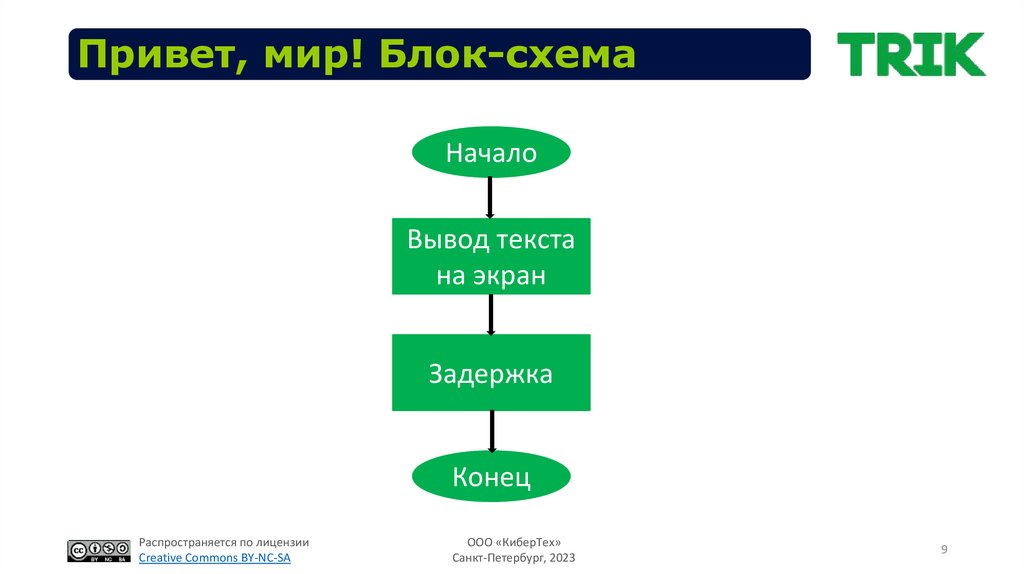

Привет, мир! Блок-схема
Начало
Вывод текста
на экран
Задержка
Конец
Распространяется по лицензии
Creative Commons BY-NC-SA
ООО «КиберТех»
Санкт-Петербург, 2023
9

10.

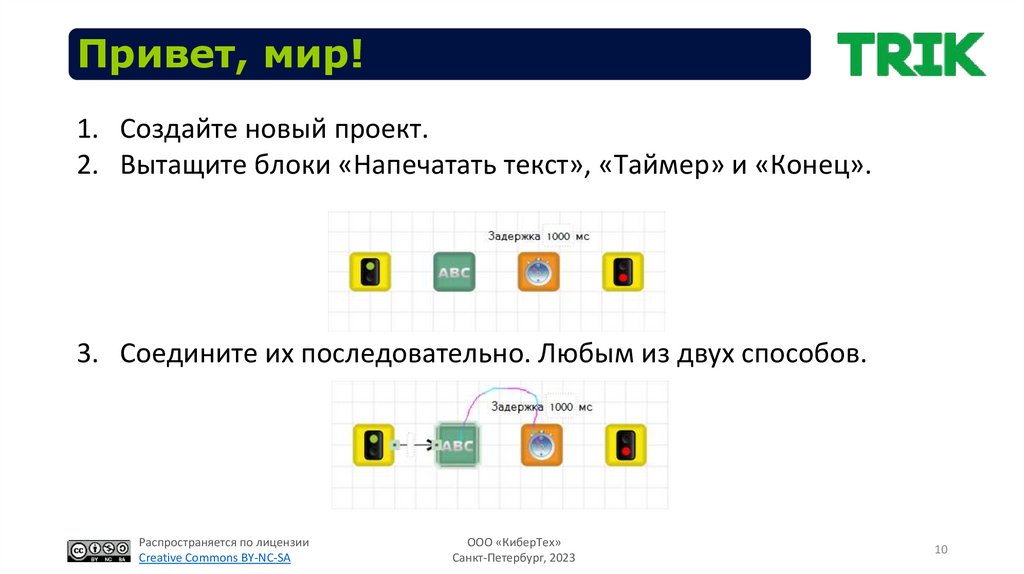

Привет, мир!
1. Создайте новый проект.
2. Вытащите блоки «Напечатать текст», «Таймер» и «Конец».
3. Соедините их последовательно. Любым из двух способов.
Распространяется по лицензии
Creative Commons BY-NC-SA
ООО «КиберТех»
Санкт-Петербург, 2023
10

11.

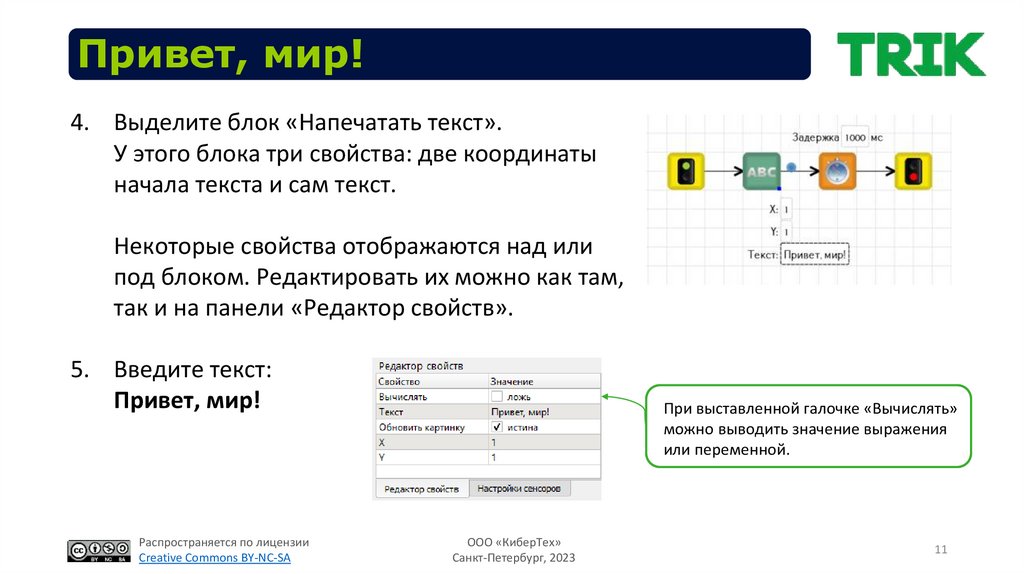

Привет, мир!
4. Выделите блок «Напечатать текст».
У этого блока три свойства: две координаты
начала текста и сам текст.
Некоторые свойства отображаются над или
под блоком. Редактировать их можно как там,
так и на панели «Редактор свойств».
5. Введите текст:
Привет, мир!
Распространяется по лицензии
Creative Commons BY-NC-SA
При выставленной галочке «Вычислять»
можно выводить значение выражения
или переменной.
ООО «КиберТех»
Санкт-Петербург, 2023
11

12.

Привет, мир!

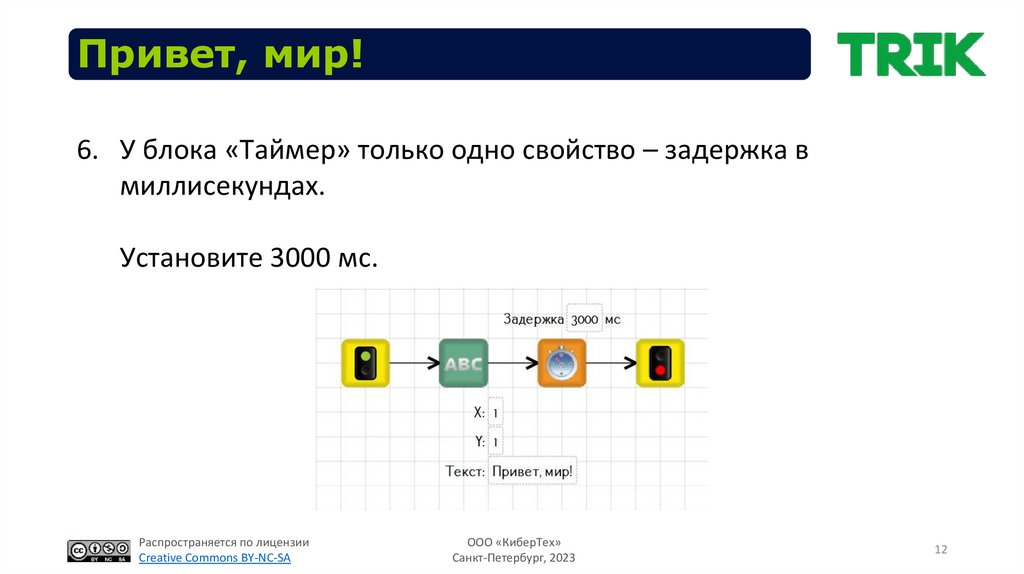

6. У блока «Таймер» только одно свойство – задержка в
миллисекундах.
Установите 3000 мс.
Распространяется по лицензии
Creative Commons BY-NC-SA
ООО «КиберТех»
Санкт-Петербург, 2023
12

13.

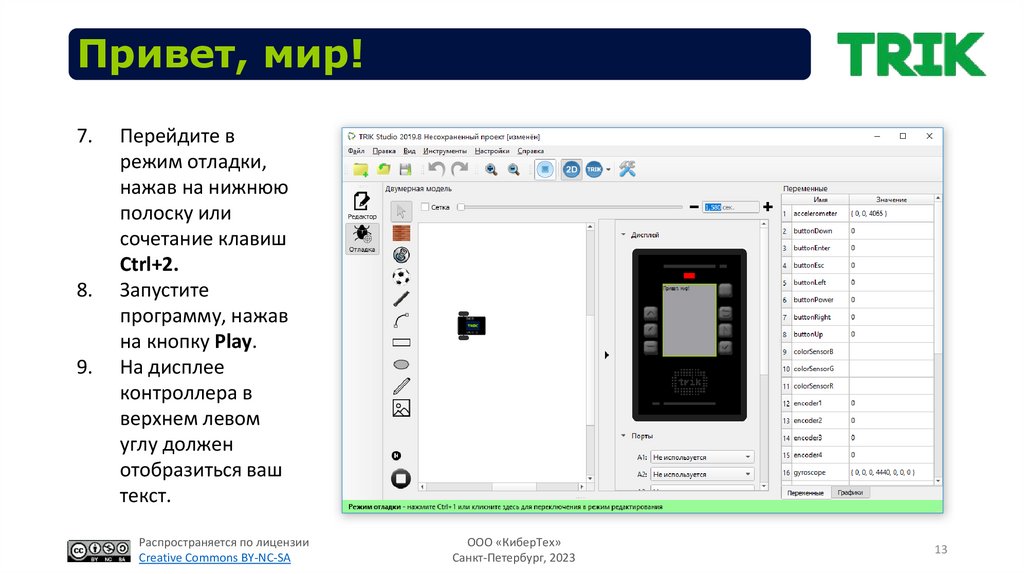

Привет, мир!
7.
8.
9.
Перейдите в
режим отладки,
нажав на нижнюю
полоску или
сочетание клавиш
Ctrl+2.
Запустите
программу, нажав
на кнопку Play.
На дисплее
контроллера в
верхнем левом
углу должен
отобразиться ваш
текст.
Распространяется по лицензии
Creative Commons BY-NC-SA
ООО «КиберТех»
Санкт-Петербург, 2023
13

14.

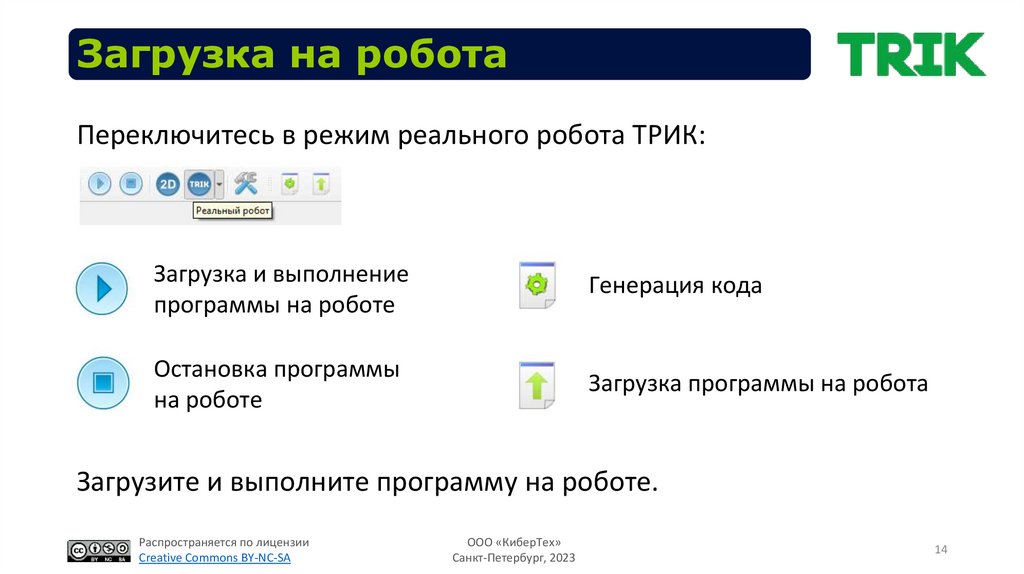

Загрузка на робота
Переключитесь в режим реального робота ТРИК:
Загрузка и выполнение
программы на роботе
Генерация кода
Остановка программы
на роботе
Загрузка программы на робота
Загрузите и выполните программу на роботе.
Распространяется по лицензии
Creative Commons BY-NC-SA
ООО «КиберТех»
Санкт-Петербург, 2023
14

15.

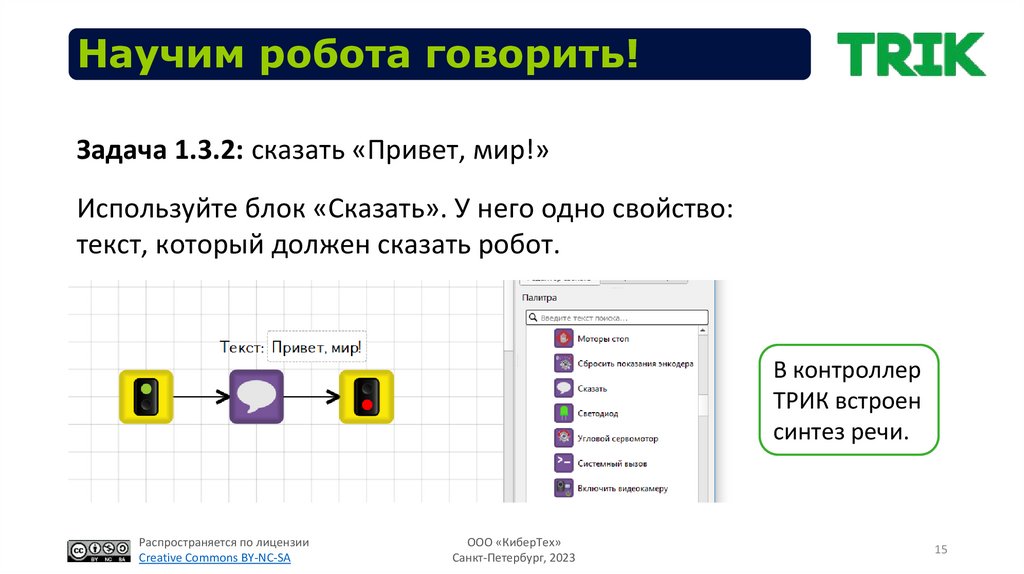

Научим робота говорить!
Задача 1.3.2: cказать «Привет, мир!»
Используйте блок «Сказать». У него одно свойство:
текст, который должен сказать робот.
В контроллер
ТРИК встроен
синтез речи.
Распространяется по лицензии
Creative Commons BY-NC-SA
ООО «КиберТех»
Санкт-Петербург, 2023
15

16.

Рисование
Задача 1.3.3
1. Поэкспериментируйте с координатами
и текстом – посмотрите, что выходит.
Параметры экрана (в пикселях):
• в TRIK Studio — 210×260
• на контроллере — 240×320
2. Добавьте перед блоком «напечатать
текст» блок «цвет фона». Задайте
новый цвет.
3. Попробуйте использовать блок «цвет кисти».
4. Используйте в программе блоки рисования линии, эллипса,
прямоугольника, чтобы изобразить смайлик на дисплее.
Распространяется по лицензии
Creative Commons BY-NC-SA
ООО «КиберТех»
Санкт-Петербург, 2023
16

17.

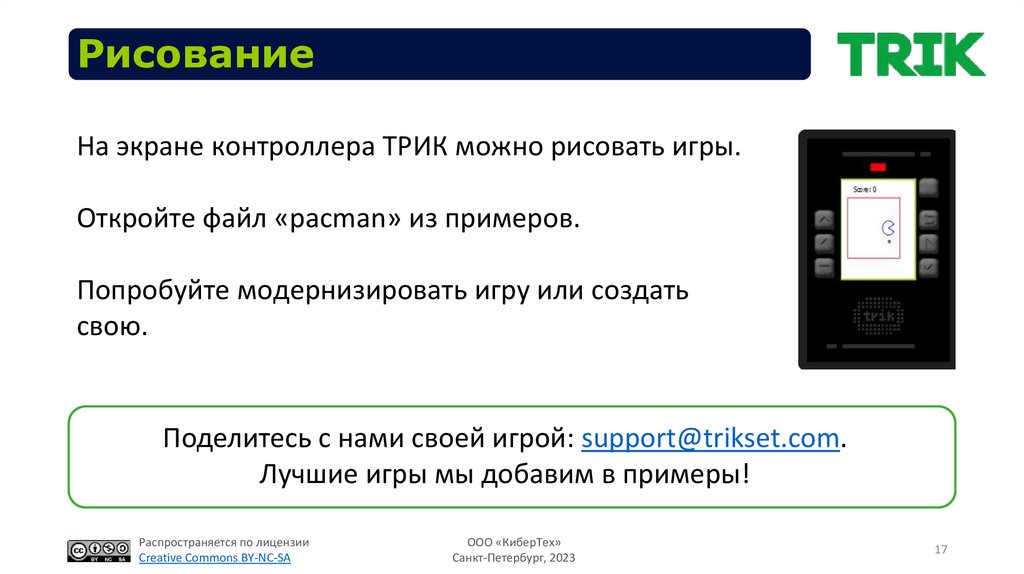

Рисование
На экране контроллера ТРИК можно рисовать игры.
Откройте файл «pacman» из примеров.
Попробуйте модернизировать игру или создать
свою.
Поделитесь с нами своей игрой: support@trikset.com.
Лучшие игры мы добавим в примеры!
Распространяется по лицензии
Creative Commons BY-NC-SA
ООО «КиберТех»
Санкт-Петербург, 2023
17

18.

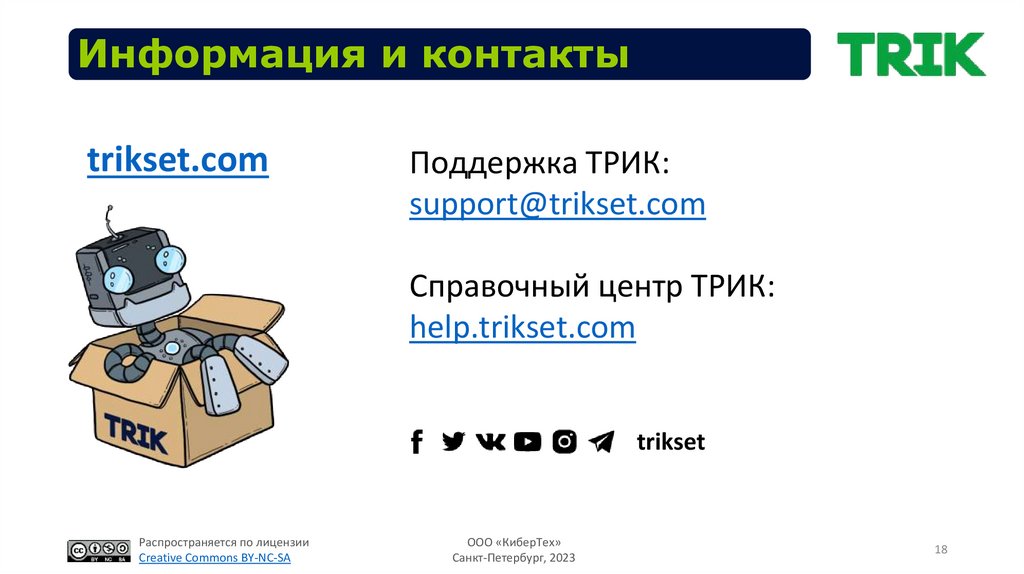

Информация и контакты
trikset.com
Поддержка ТРИК:
support@trikset.com
Справочный центр ТРИК:
help.trikset.com
