Повышение эффективности эксплуатации газовых скважин применением современных методов борьбы с их самозадавливанием

1.

Повышение эффективности эксплуатации газовых скважин
применением современных методов борьбы с их
самозадавливанием
Выполнил:
Осипов Дмитрий Владимирович, группа 113225.
Научный руководитель:
Калашников Антон Владимирович,
к.т.н. доцент.

2.

Цели и задачи
Цель работы: провести анализ причин самозадавливания газовых скважин и
предложить современный метод решения проблемы
Задачи работы:
Провести анализ проблемы самозадавливания газовых скважин;
Рассмотреть применяемые методы борьбы с самозадавливанием
газовых скважин;
Оценка Ямбургского НГКМ на счет самозадавливания газовых скважин с
выявлением критериев для подбора нового метода;
Подбор и описание нового метода по выявленным критериям;
Экономическая обоснованность внедряемого метода:
2

3.

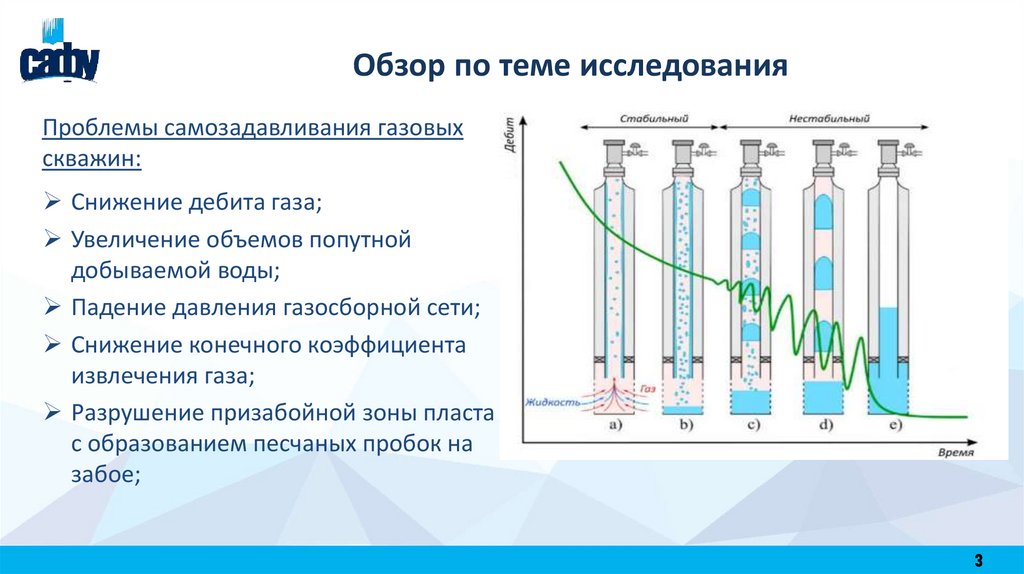

Обзор по теме исследования
Проблемы самозадавливания газовых
скважин:
Снижение дебита газа;
Увеличение объемов попутной
добываемой воды;
Падение давления газосборной сети;
Снижение конечного коэффициента
извлечения газа;
Разрушение призабойной зоны пласта
с образованием песчаных пробок на
забое;
3

4.

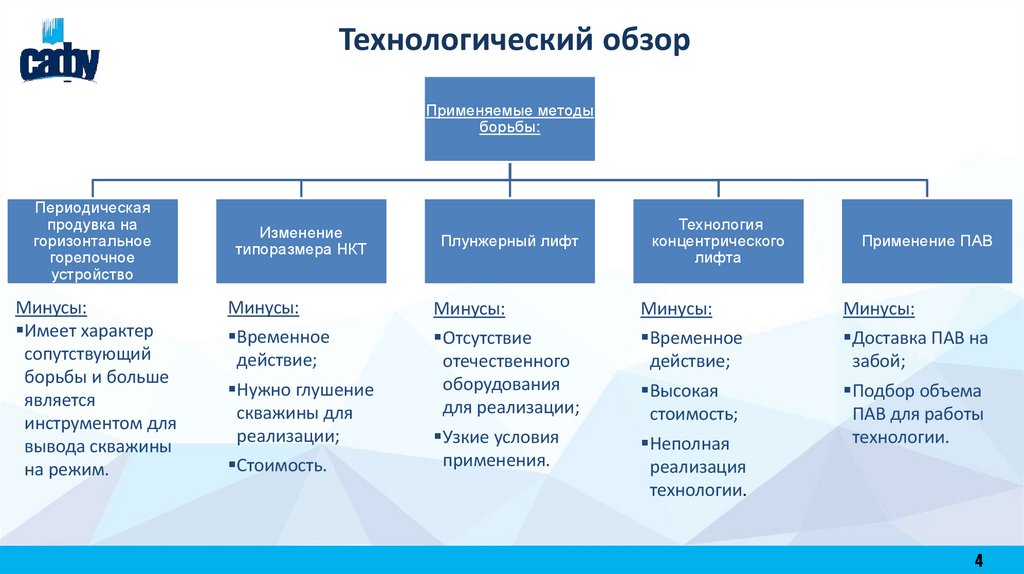

Технологический обзор
Применяемые методы
борьбы:
Периодическая
продувка на
горизонтальное
горелочное
устройство
Минусы:
Имеет характер
сопутствующий
борьбы и больше
является
инструментом для
вывода скважины
на режим.
Технология
концентрического
лифта
Изменение
типоразмера НКТ
Плунжерный лифт
Минусы:
Минусы:
Минусы:
Минусы:
Временное
действие;
Отсутствие
отечественного
оборудования
для реализации;
Временное
действие;
Доставка ПАВ на
забой;
Высокая
стоимость;
Узкие условия
применения.
Неполная
реализация
технологии.
Подбор объема
ПАВ для работы
технологии.
Нужно глушение
скважины для
реализации;
Стоимость.
Применение ПАВ
4

5.

Технологический обзор

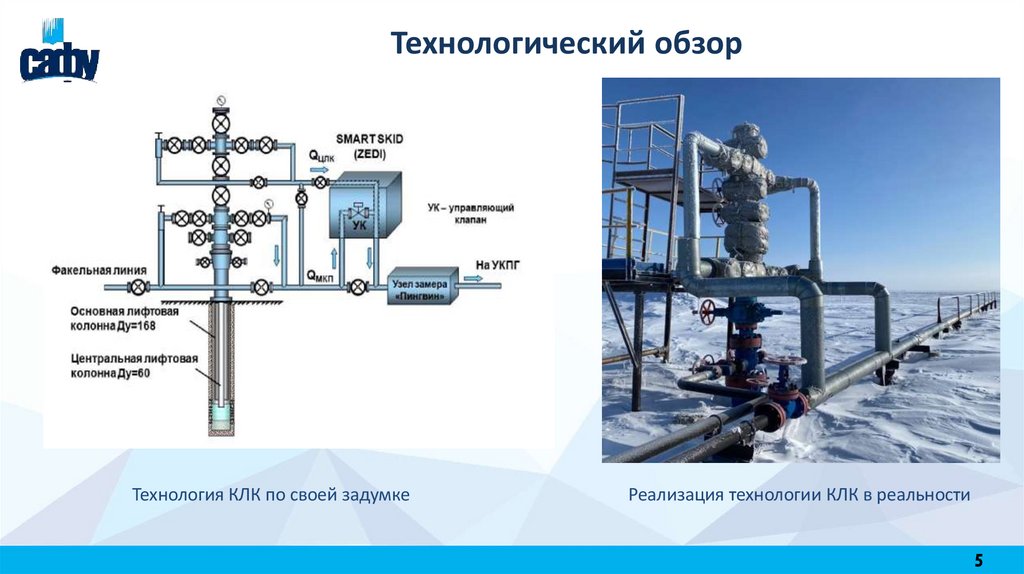

Технология КЛК по своей задумке
Реализация технологии КЛК в реальности
5

6.

Сведения о месторождении
120
Месторождение было открыто в 1974 году и начало
эксплуатироваться в 1980-х годах;
Размеры 170 на 50 км;
Основной продукцией является природный газ, а также
газовый конденсат;
Добыто уже более 5,8 трлн кубометров газа;
Запасы более 8.2 трлн кубометров газа;
Действует более 1000 скважин.
110
Пластовое давление,атм
Ямбургское НКГМ - расположено в Ямало-Ненецком
автономном округе, в заполярной части
западносибирской равнины, на тазовском полуострове в
субарктической зоне;
100
90
80
70
60
50
40
30
20
10
0
1988
1993
1998
2003
2008
2013
2018
2023
Год

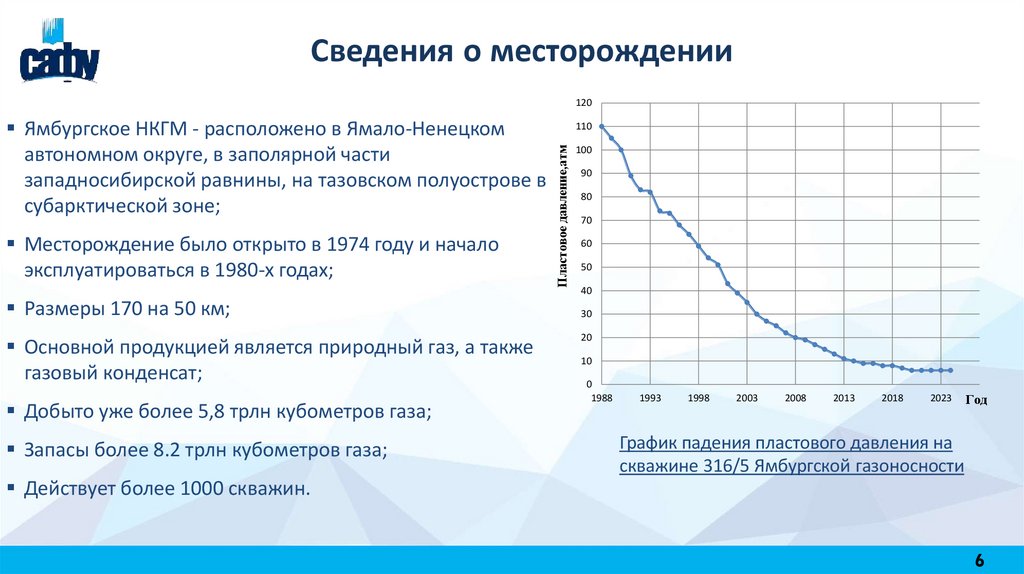

График падения пластового давления на
скважине 316/5 Ямбургской газоносности
6

7.

Обоснование технологии
Критерии подбора нового метода:
• Стабильный вынос жидкости с забоев
скважин;
• Исключение передавливания одних
скважин другими;
• Стабильные темпы отбора газа;
• Долговременное решение;
• Обеспечение стабильность давления в
газосборной сети.

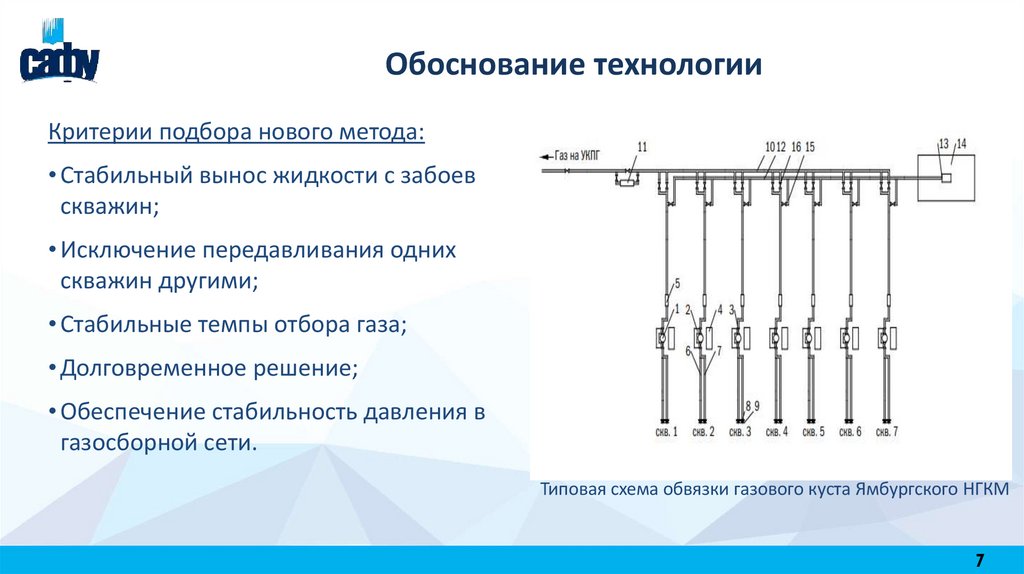

Типовая схема обвязки газового куста Ямбургского НГКМ
7

8.

Обоснование технологии МКУ
Описание:
МКУ - модульные компрессорные установки,
которые предназначены для компримирования
газа;
Установки представляют собой предварительно
собранные и готовые к эксплуатации модули,
которые можно легко транспортировать и
устанавливать на различных участках;
Включают в себя компрессоры, системы
охлаждения и фильтрации газа, а также
системы управления и безопасности;
Работают с низконапорным газом

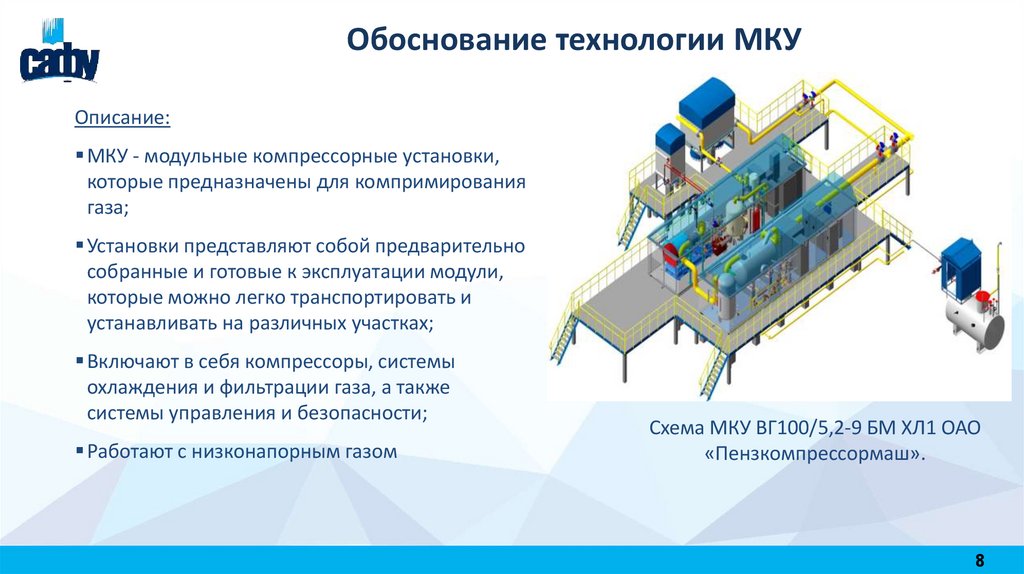

Схема МКУ ВГ100/5,2-9 БМ ХЛ1 ОАО
«Пензкомпрессормаш».
8

9.

Обоснование внедрения МКУ
Плюсы МКУ:
Понижают и выравнивают давление на
устье скважин до 0.1; МПА
Повышают давление в ГСС до 0,9 МПА;
Позволяют регулировать темпы отбора
газа;
Снижают нагрузку на ДКС;
Долговременное решение;
Повышают дебит газа, за счет стабильного
выноса жидкости с забоев скважин.
Минусы:
Стоимость начальных вложений;
Пусконаладочные работы.

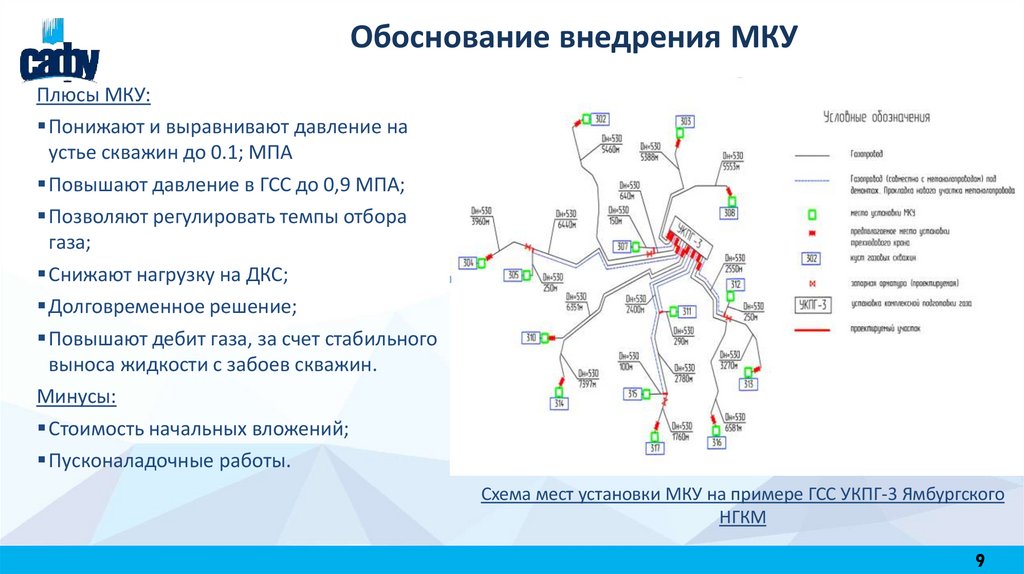

Схема мест установки МКУ на примере ГСС УКПГ-3 Ямбургского
НГКМ
9

10.

Дополнение к технологии
БАПИ – блок арматурный подачи ингибитора;
Работа без электроэнергии за счет энергии газа;
Широкий диапазон регуляции подачи ПАВ;
Простота конструкции.

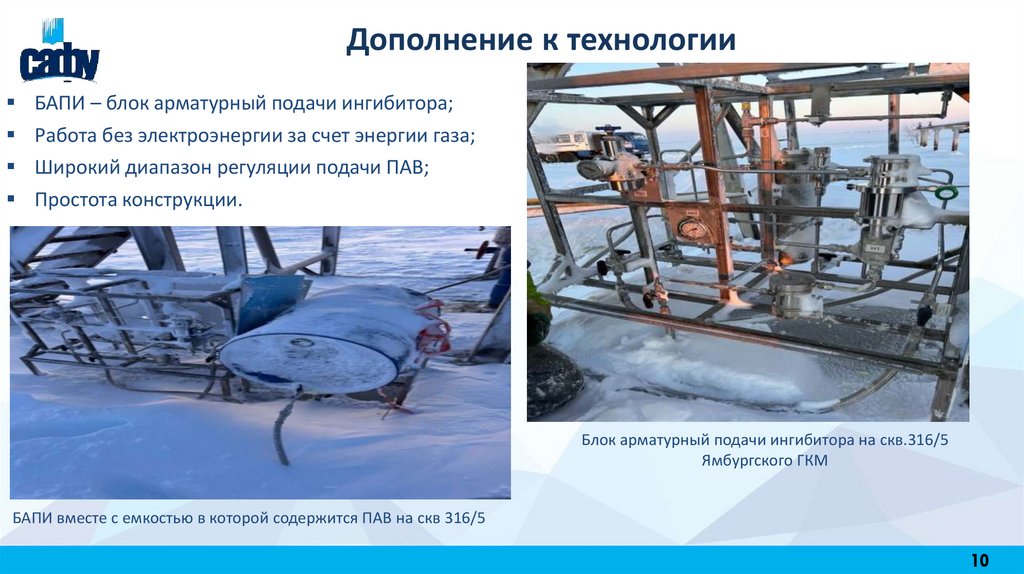

Блок арматурный подачи ингибитора на скв.316/5
Ямбургского ГКМ
БАПИ вместе с емкостью в которой содержится ПАВ на скв 316/5
10

11.

Технико–экономическое обоснование
800
718,2
Для расчета было выбрано три
варианта:
1 - 2 МКУ;
2А - 10 МКУ, но работают на
средних мощностях, понижая и
повышая давление до средних
значений;
2Б - 10 МКУ, но работают на
максимальные понижающие и
повышающие давления.
Чистый доход,млн руб
700
568,5
600
500
400
300
200
100
-78,8
0
2а
1
2б
-100
-200
1
2а
2б

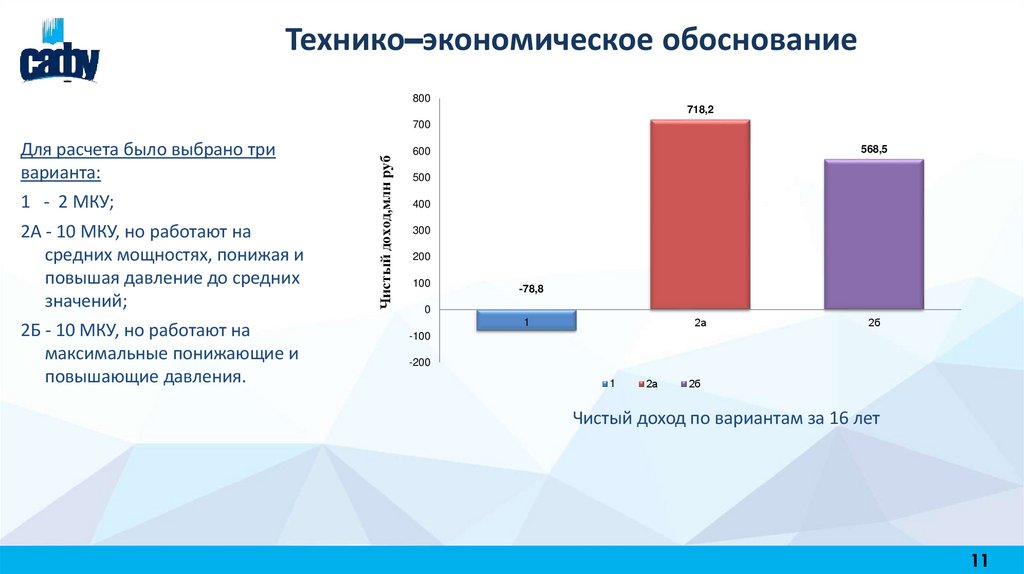

Чистый доход по вариантам за 16 лет
11

12.

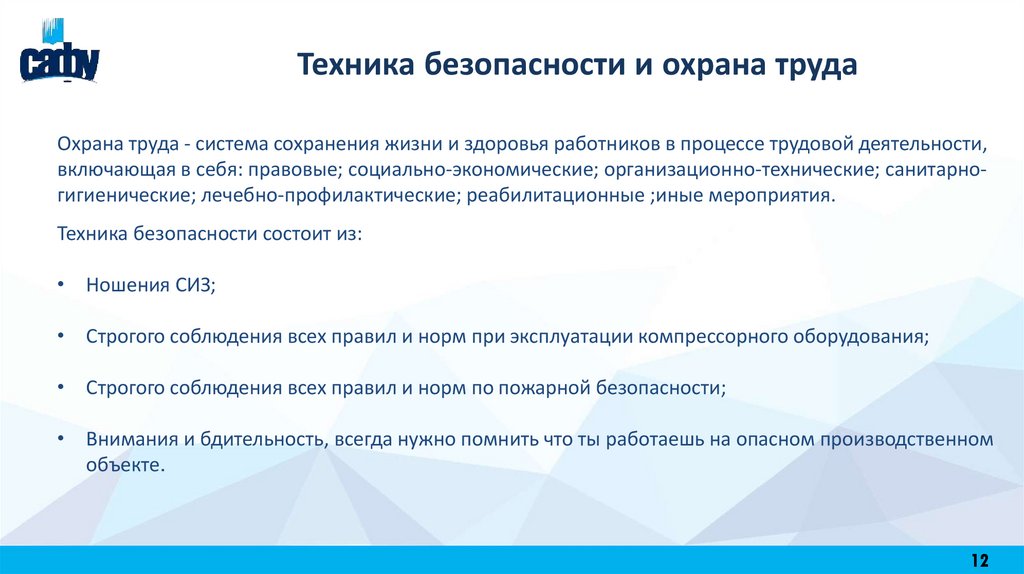

Техника безопасности и охрана труда
Охрана труда - система сохранения жизни и здоровья работников в процессе трудовой деятельности,
включающая в себя: правовые; социально-экономические; организационно-технические; санитарногигиенические; лечебно-профилактические; реабилитационные ;иные мероприятия.
Техника безопасности состоит из:
• Ношения СИЗ;
• Строгого соблюдения всех правил и норм при эксплуатации компрессорного оборудования;
• Строгого соблюдения всех правил и норм по пожарной безопасности;
• Внимания и бдительность, всегда нужно помнить что ты работаешь на опасном производственном
объекте.
12

13.

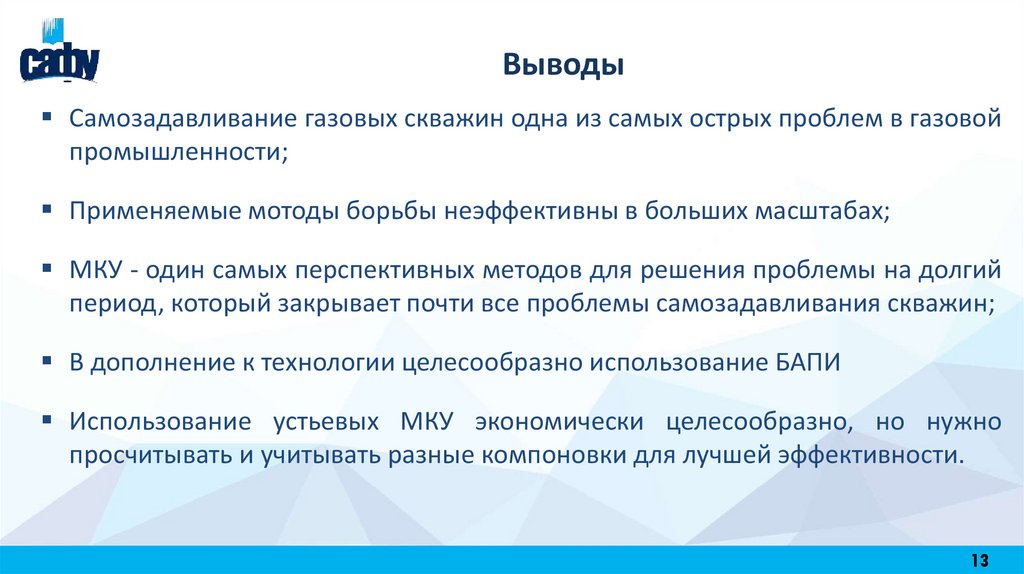

Выводы
Самозадавливание газовых скважин одна из самых острых проблем в газовой
промышленности;
Применяемые мотоды борьбы неэффективны в больших масштабах;
МКУ - один самых перспективных методов для решения проблемы на долгий
период, который закрывает почти все проблемы самозадавливания скважин;
В дополнение к технологии целесообразно использование БАПИ
Использование устьевых МКУ экономически целесообразно, но нужно
просчитывать и учитывать разные компоновки для лучшей эффективности.
13

14.

Спасибо за внимание!
Выполнил:
Осипов Дмитрий Владимирович, группа 113225
Научный руководитель:
Калашников Антон Владимирович,
к.т.н .доцент.
