2. Преобразование – процесс и результат деятельности человека, связанный с изменением пространственных свойств предметов или

способа их
изображения.

3.

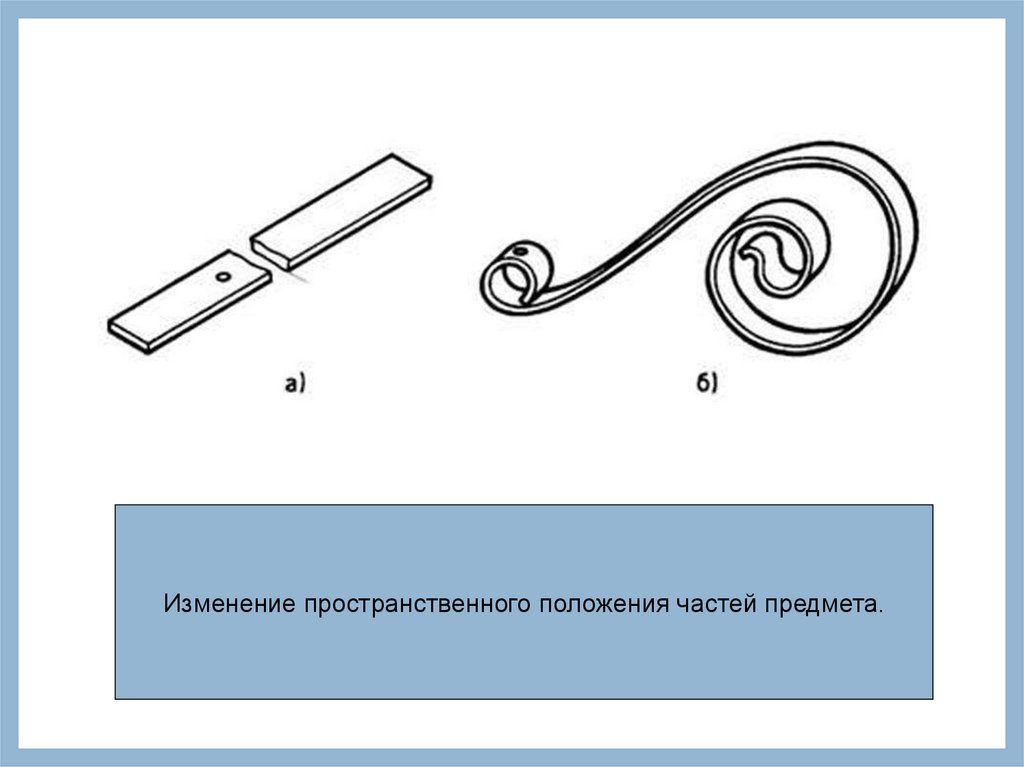

Изменение пространственного положения частей предмета.

4.

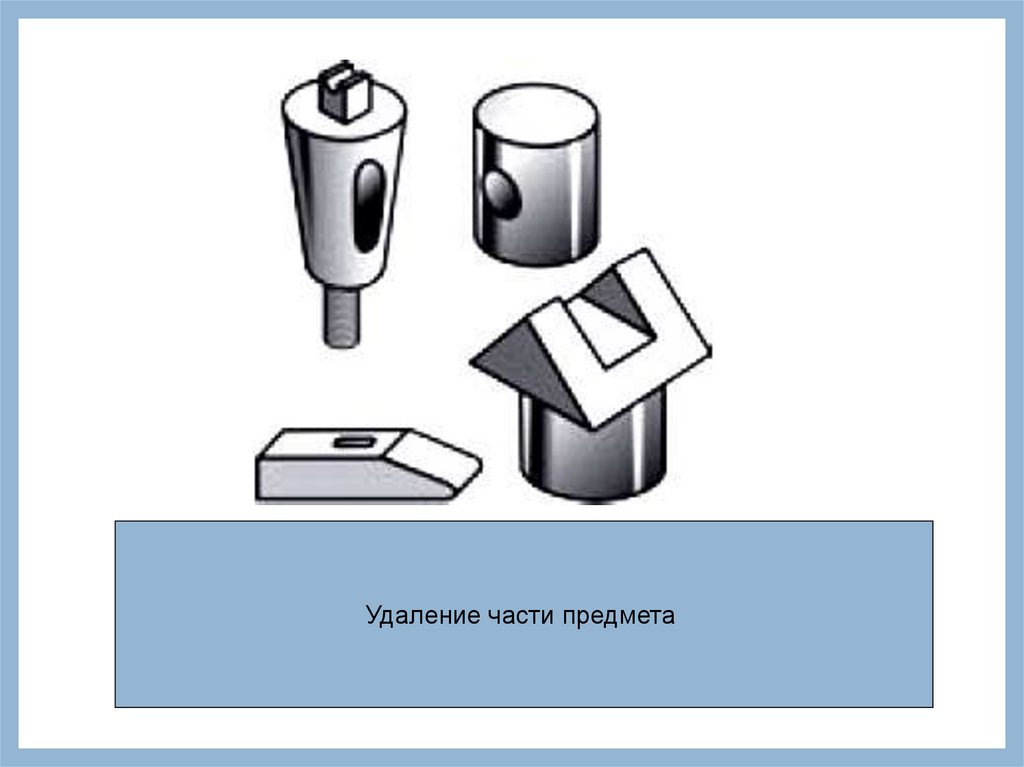

Удаление части предмета

5.

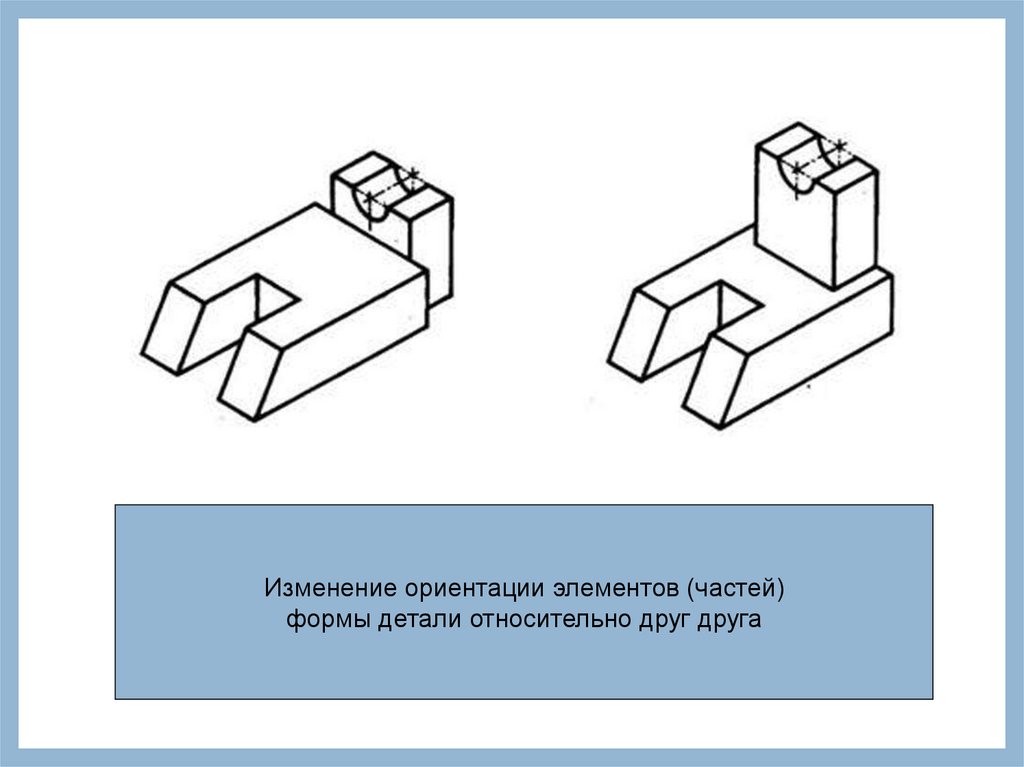

Изменение ориентации элементов (частей)
формы детали относительно друг друга

6.

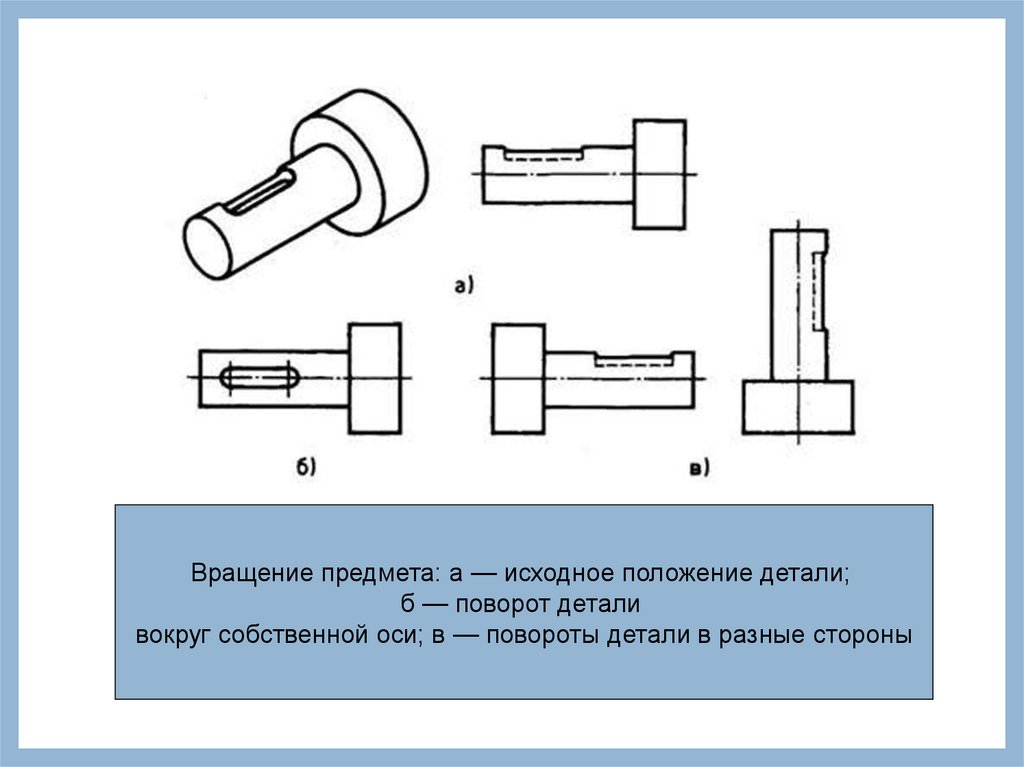

Вращение предмета: а — исходное положение детали;
б — поворот детали
вокруг собственной оси; в — повороты детали в разные стороны

7.

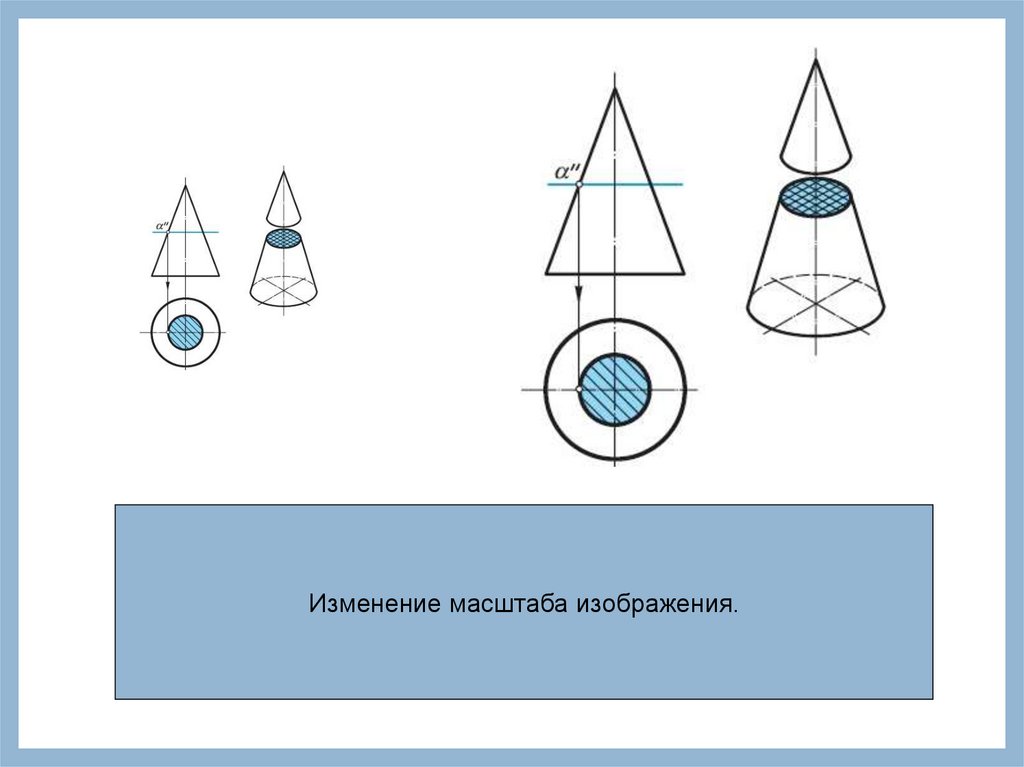

Изменение масштаба изображения.

8.

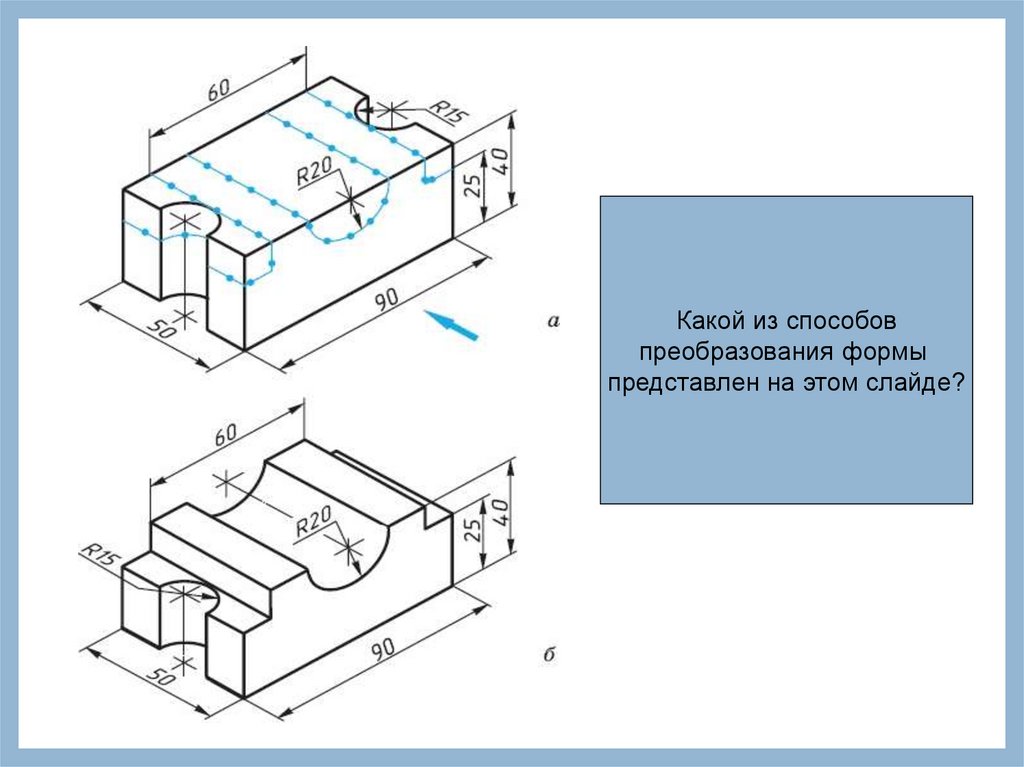

Какой из способов
преобразования формы
представлен на этом слайде?

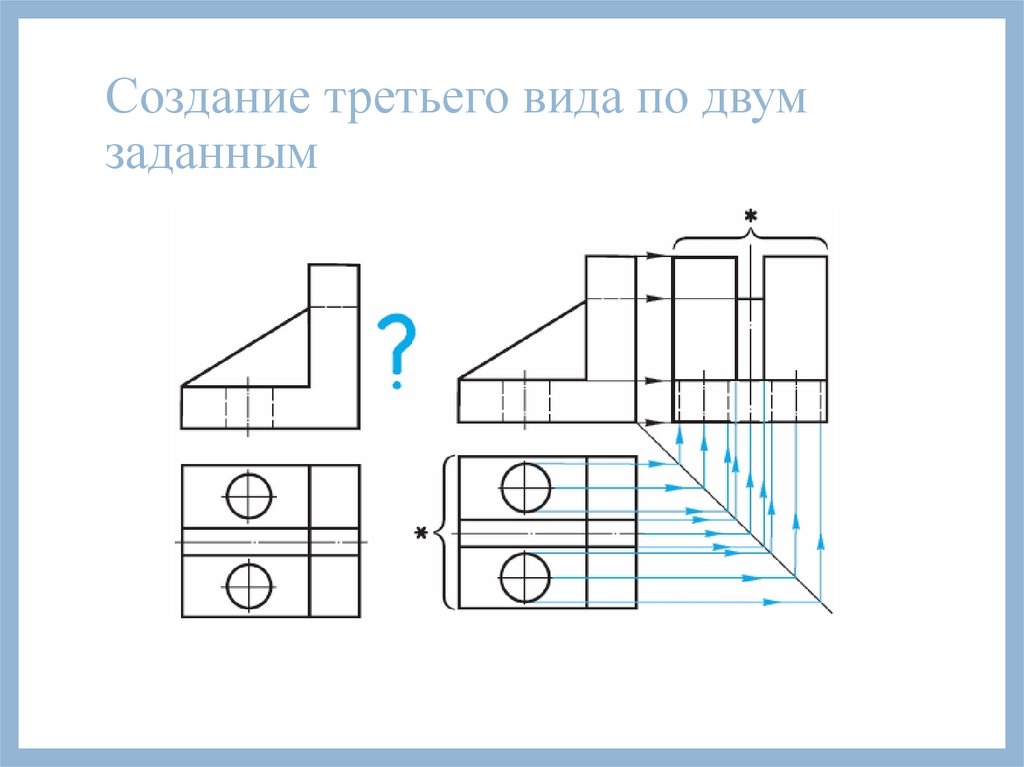

9. Создание третьего вида по двум заданным

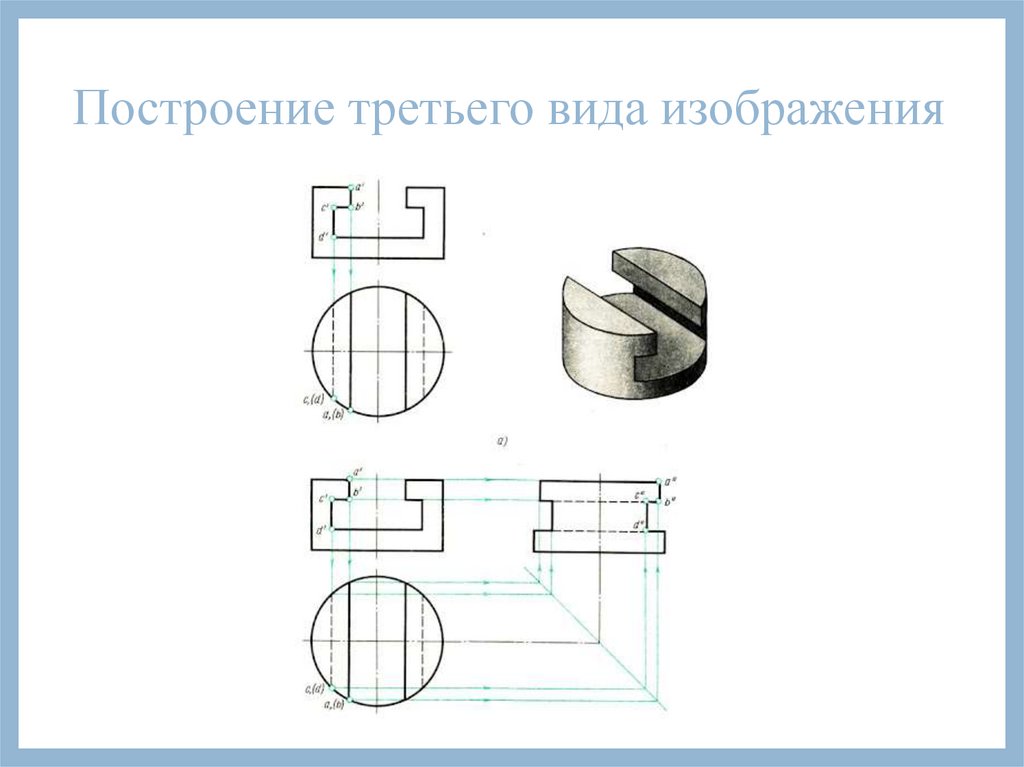

10. Построение третьего вида изображения

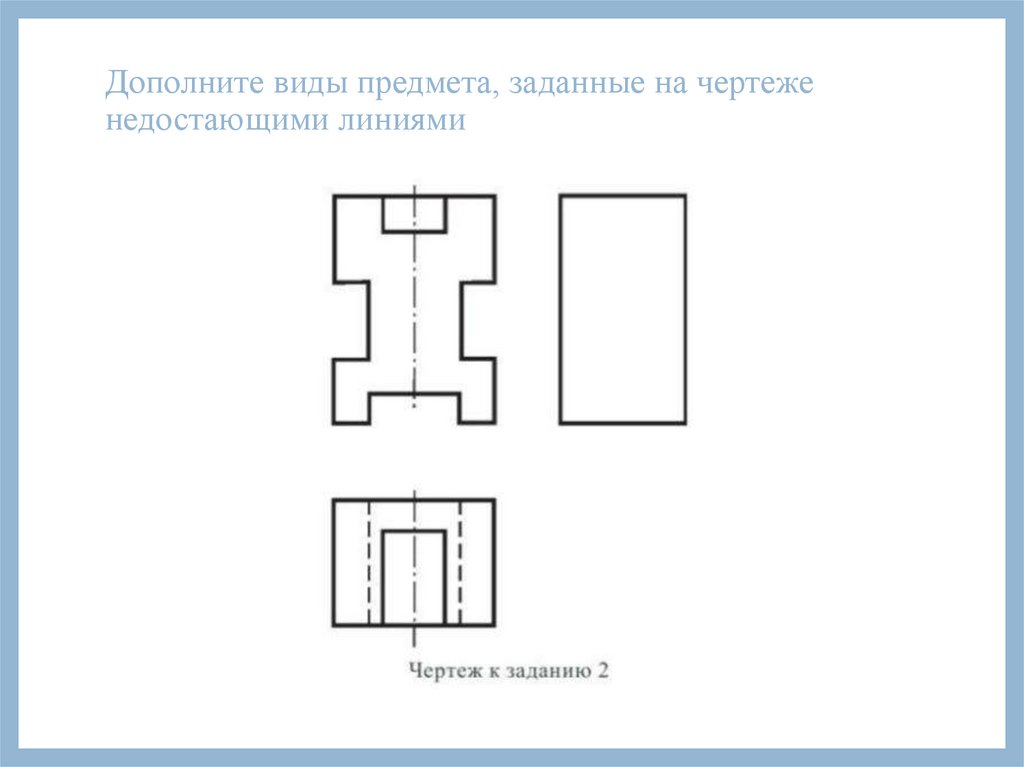

11. Дополните виды предмета, заданные на чертеже недостающими линиями

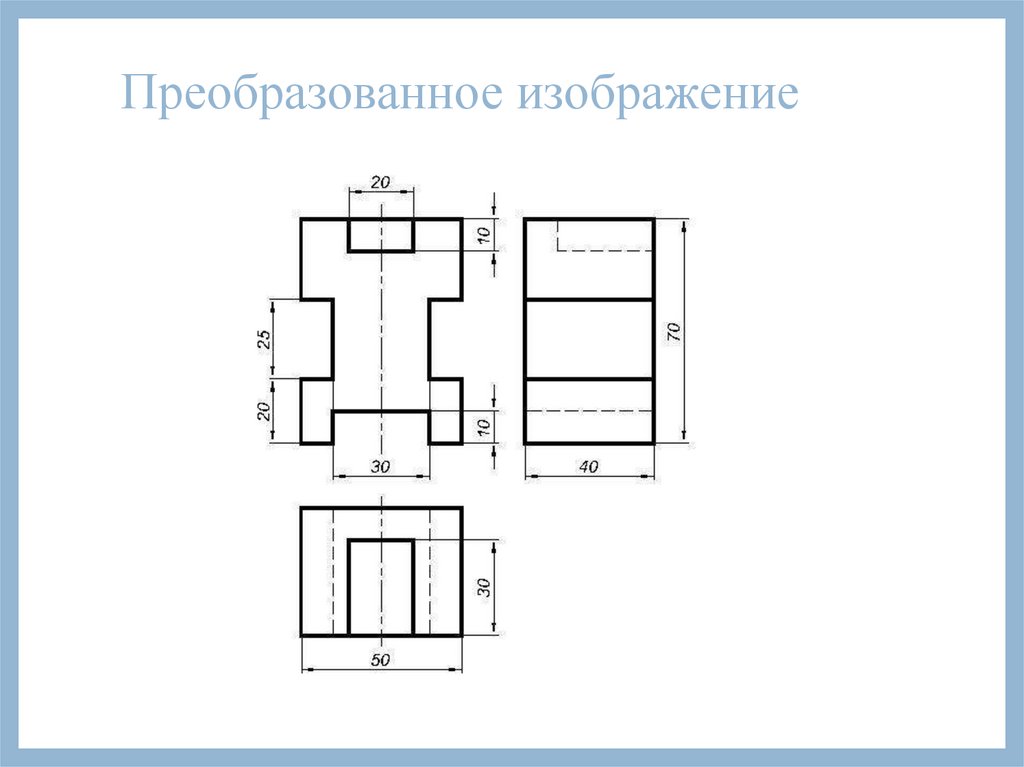

12. Преобразованное изображение

13.

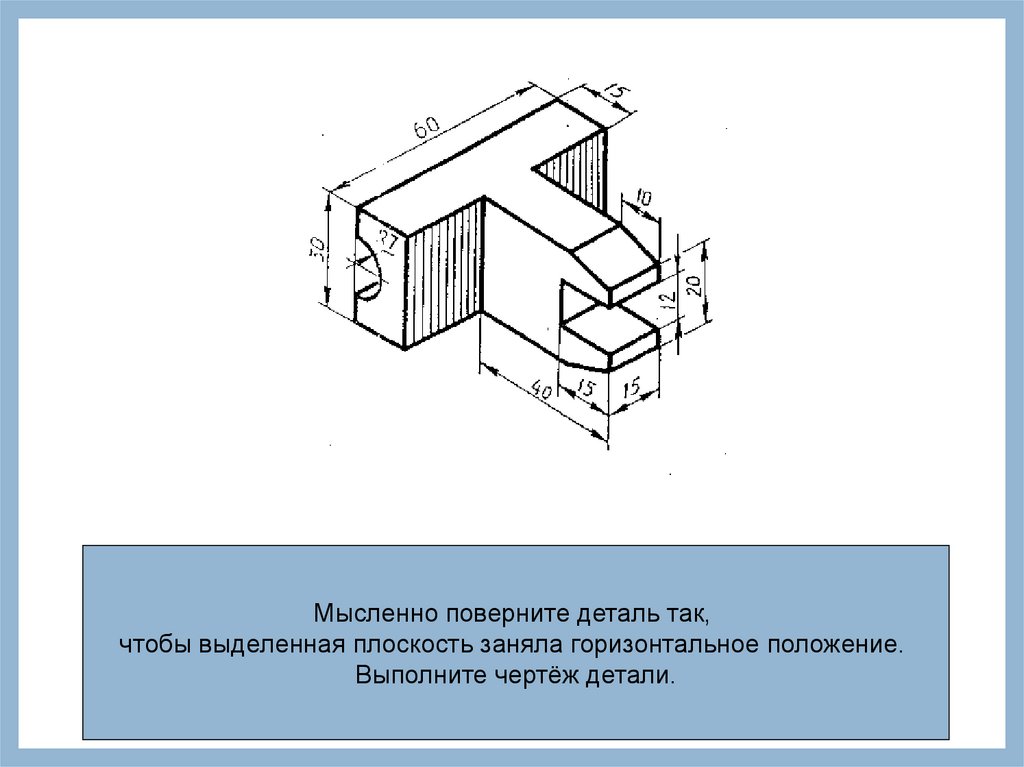

Мысленно поверните деталь так,
чтобы выделенная плоскость заняла горизонтальное положение.
Выполните чертёж детали.

14.

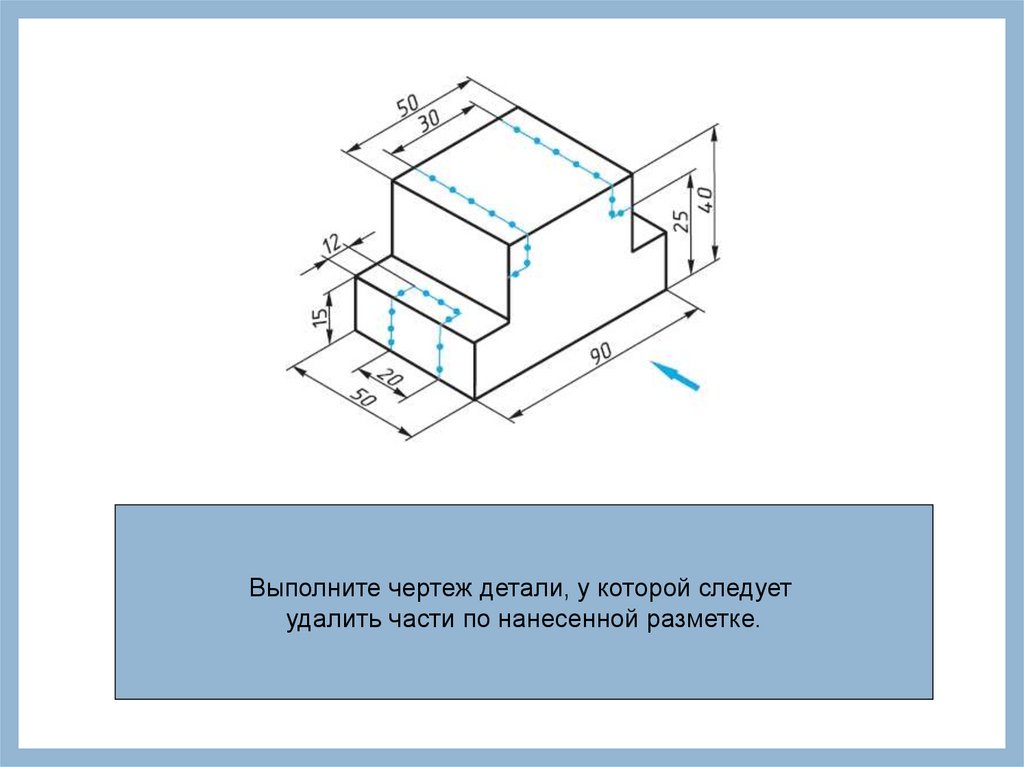

Выполните чертеж детали, у которой следует
удалить части по нанесенной разметке.
