Глаз. Зрение. Оптические приборы

1. Глаз. Зрение. ОПТИЧЕСКИЕ ПРИБОРЫ

ОПТИЧЕСКИЕ
ПРИБОРЫ. Назовите.

2. ОПТИЧЕСКИЕ ПРИБОРЫ. Назовите.

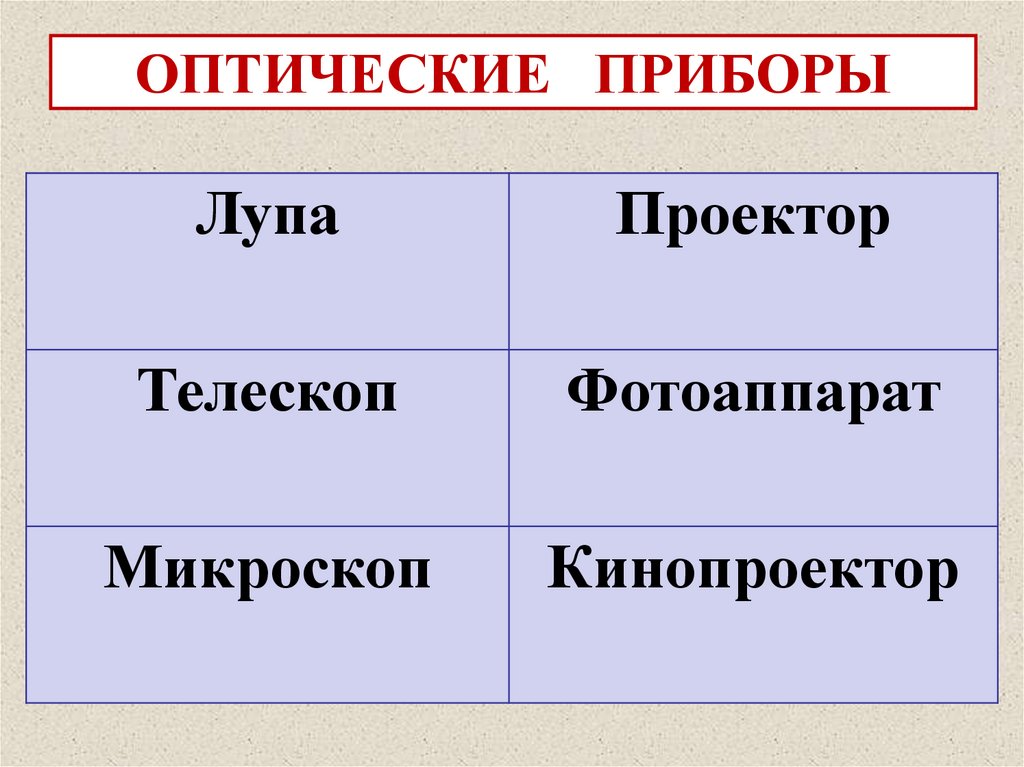

ОПТИЧЕСКИЕ ПРИБОРЫ
Лупа
Проектор
Телескоп
Фотоаппарат
Микроскоп
Кинопроектор

3. ОПТИЧЕСКИЕ ПРИБОРЫ

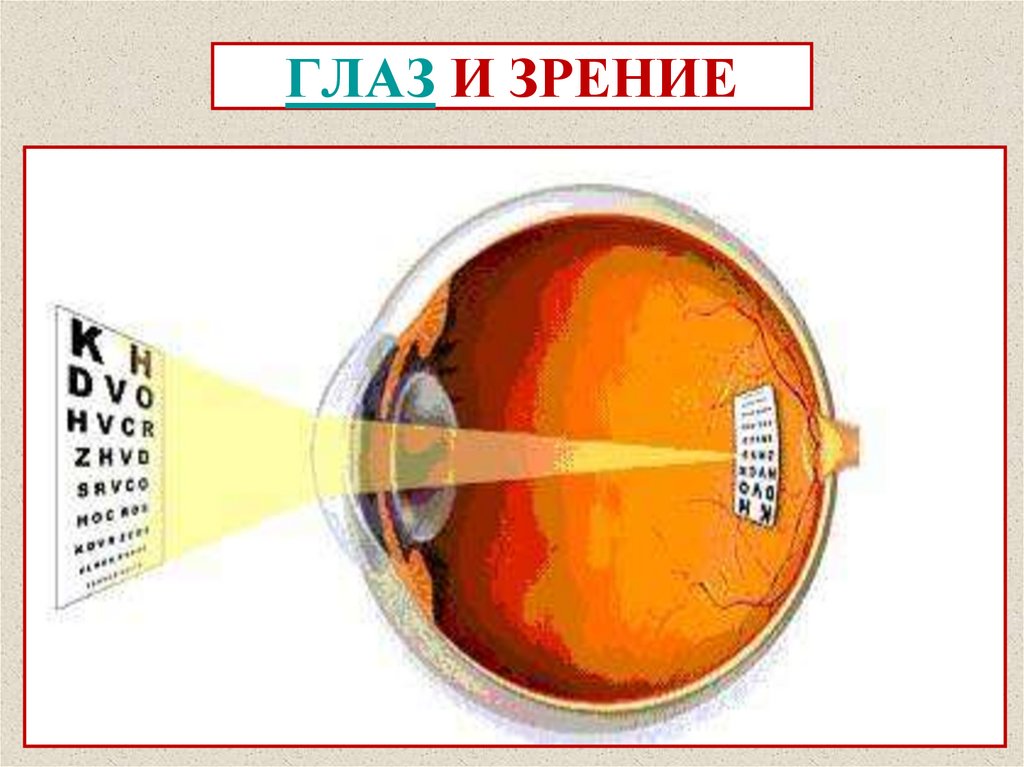

ГЛАЗ И ЗРЕНИЕ

4. ГЛАЗ И ЗРЕНИЕ

ОСНОВНЫЕ ФУНКЦИИ ГЛАЗА
проецирует
изображение;
воспринимает,
«кодирует»
полученную
информацию для
головного мозга;
«обслуживающая»
система
жизнеобеспечения.

5. ОСНОВНЫЕ ФУНКЦИИ ГЛАЗА

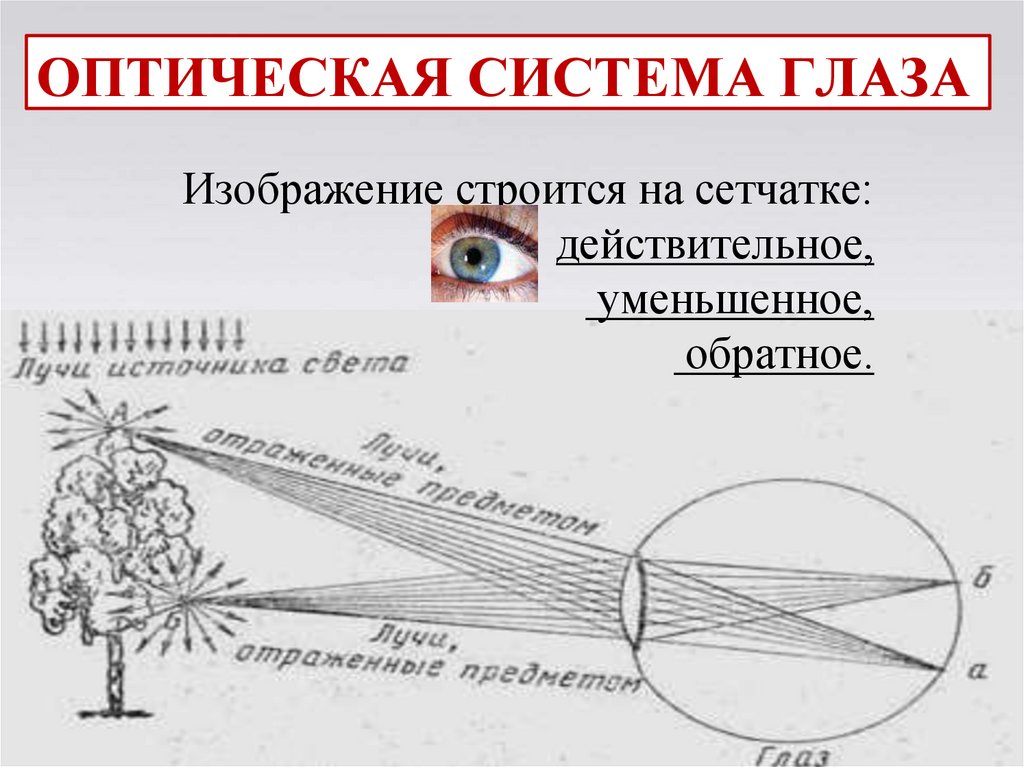

ОПТИЧЕСКАЯ СИСТЕМА ГЛАЗА
Изображение строится на сетчатке:
действительное,
уменьшенное,
обратное.

6. Оптическая система глаза

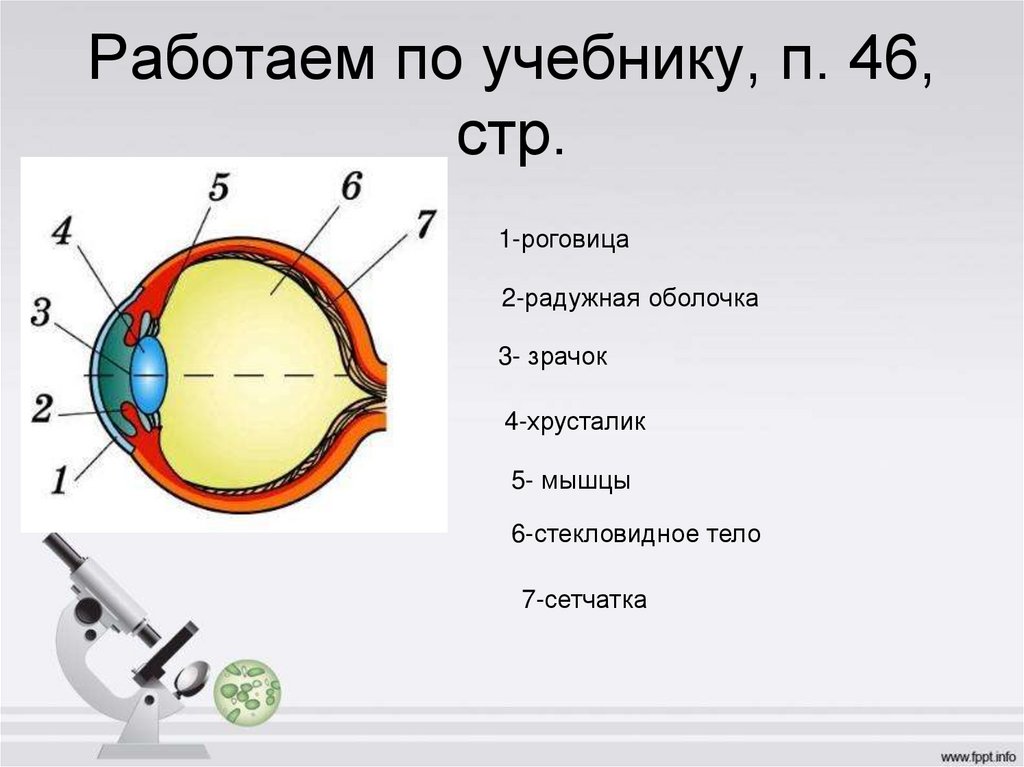

Работаем по учебнику, п. 46,
стр.
• 1
1-роговица
2-радужная оболочка
3- зрачок
4-хрусталик
5- мышцы
6-стекловидное тело
7-сетчатка

7. Работаем по учебнику, п. 46, стр.

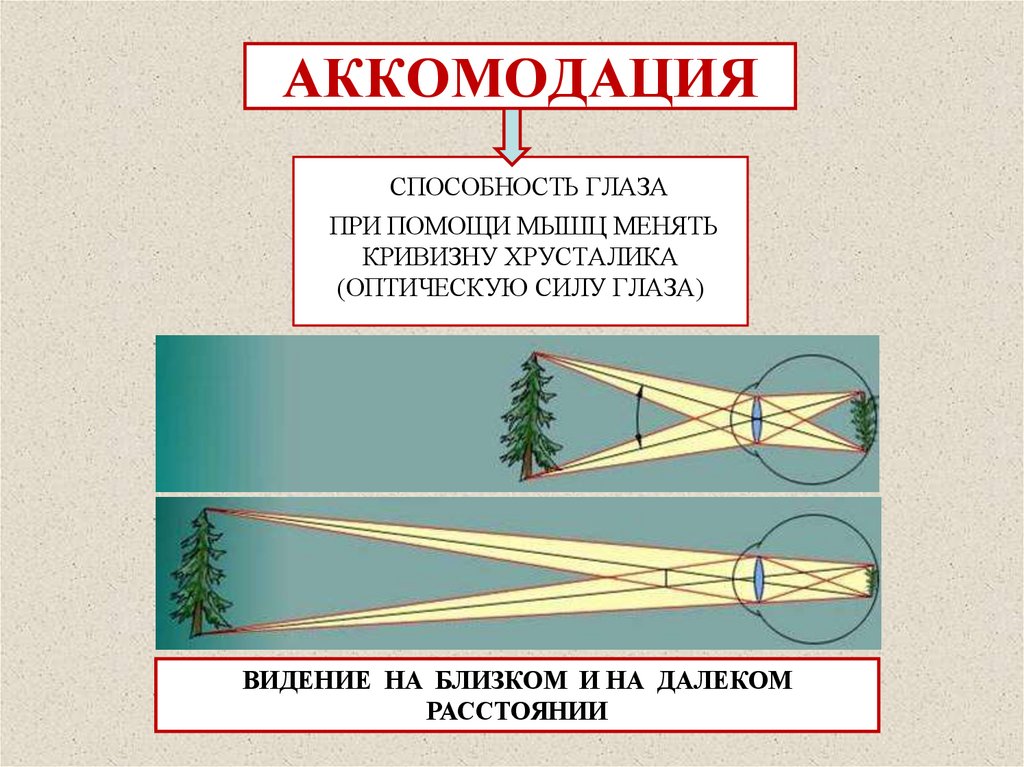

АККОМОДАЦИЯ
СПОСОБНОСТЬ ГЛАЗА
ПРИ ПОМОЩИ МЫШЦ МЕНЯТЬ
КРИВИЗНУ ХРУСТАЛИКА
(ОПТИЧЕСКУЮ СИЛУ ГЛАЗА)
ВИДЕНИЕ НА БЛИЗКОМ И НА ДАЛЕКОМ
РАССТОЯНИИ

8. АККОМОДАЦИЯ

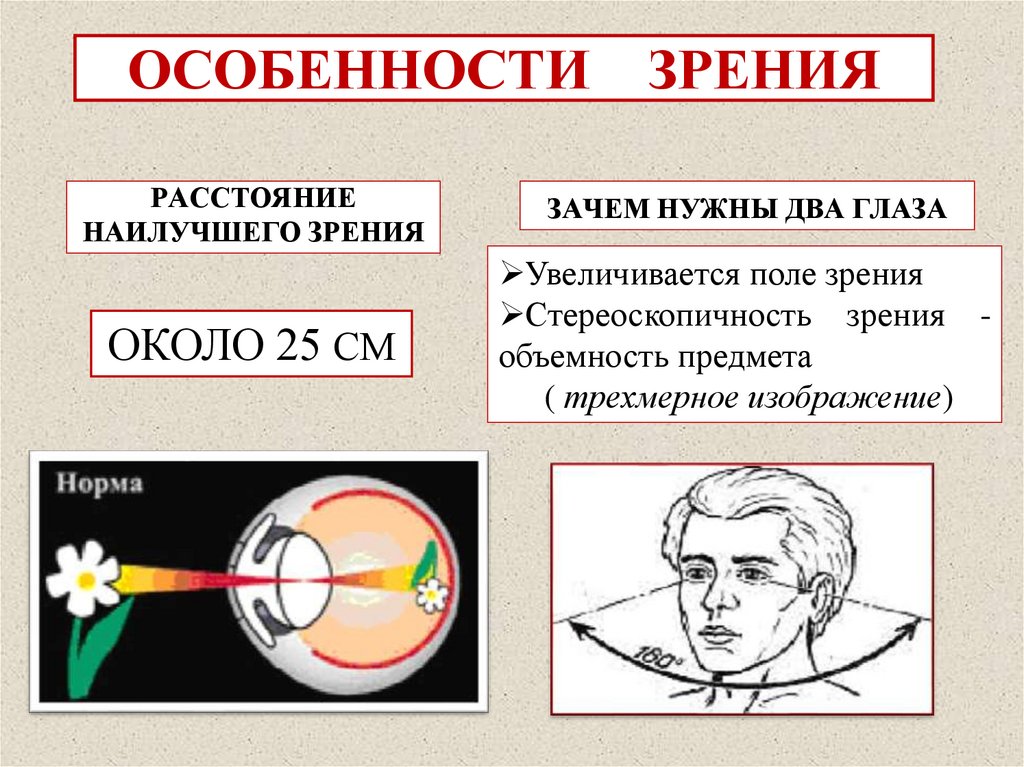

ОСОБЕННОСТИ
ЗРЕНИЯ
РАССТОЯНИЕ
НАИЛУЧШЕГО ЗРЕНИЯ
ЗАЧЕМ НУЖНЫ ДВА ГЛАЗА
ОКОЛО 25 СМ
Увеличивается поле зрения
Стереоскопичность зрения объемность предмета
( трехмерное изображение)

9. ОСОБЕННОСТИ ЗРЕНИЯ

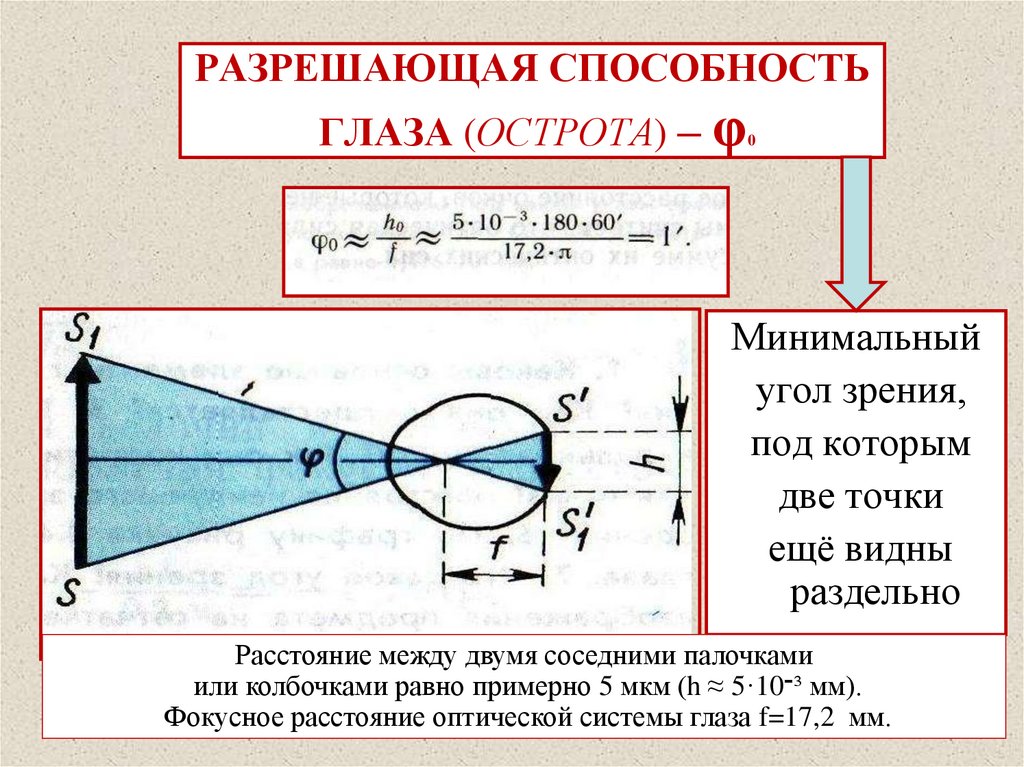

РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ
ГЛАЗА (ОСТРОТА) – φ
0
Минимальный
угол зрения,
под которым
две точки
ещё видны
раздельно
Расстояние между двумя соседними палочками
или колбочками равно примерно 5 мкм (h ≈ 5·10‫־‬³ мм).
Фокусное расстояние оптической системы глаза f=17,2 мм.

10. РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ ГЛАЗА (ОСТРОТА) – φ0

ИСПРАВЛЕНИЕ ДЕФЕКТОВ
ЗРЕНИЯ
ОЧКИ
КОНТАКТНЫЕ
ЛИНзы

11. ИСПРАВЛЕНИЕ ДЕФЕКТОВ ЗРЕНИЯ

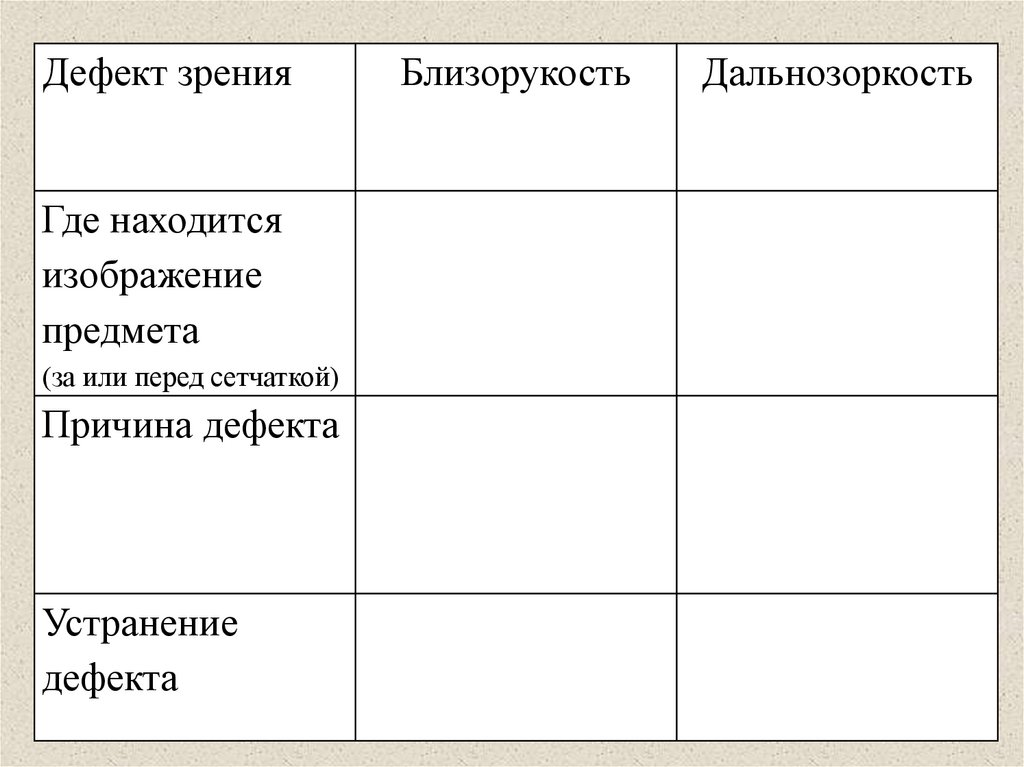

Дефект зрения
Где находится
предмета
(за или перед сетчаткой)
Причина дефекта
Устранение
дефекта
Близорукость
Дальнозоркость

12.

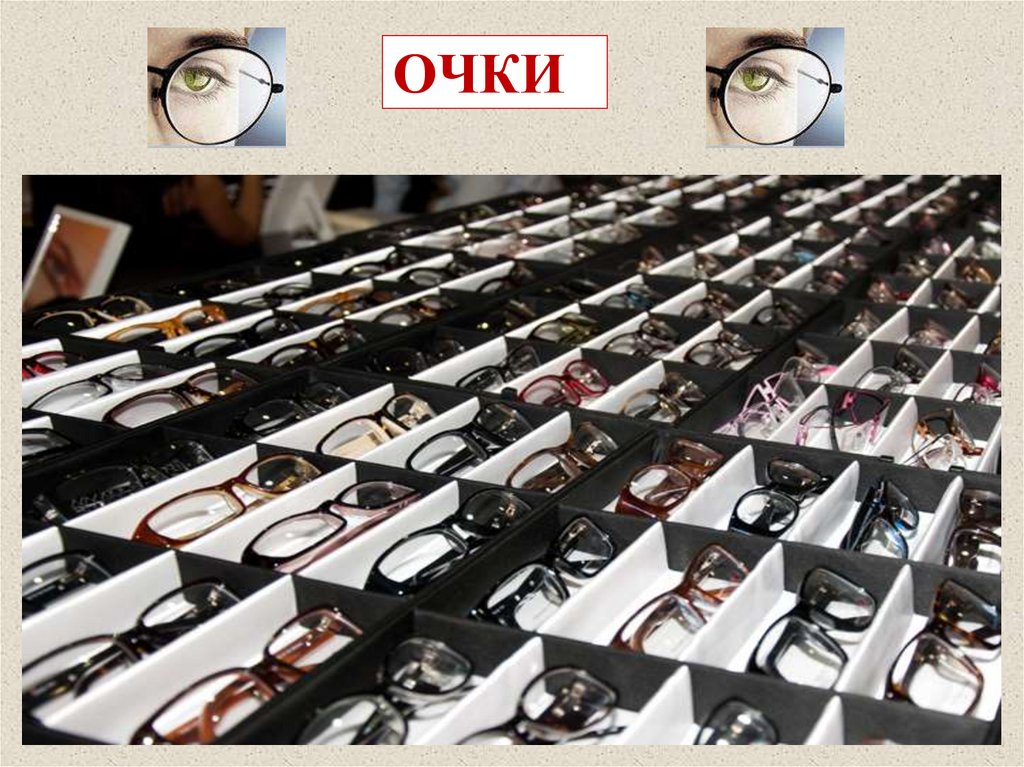

ОЧКИ

13. ОЧКИ

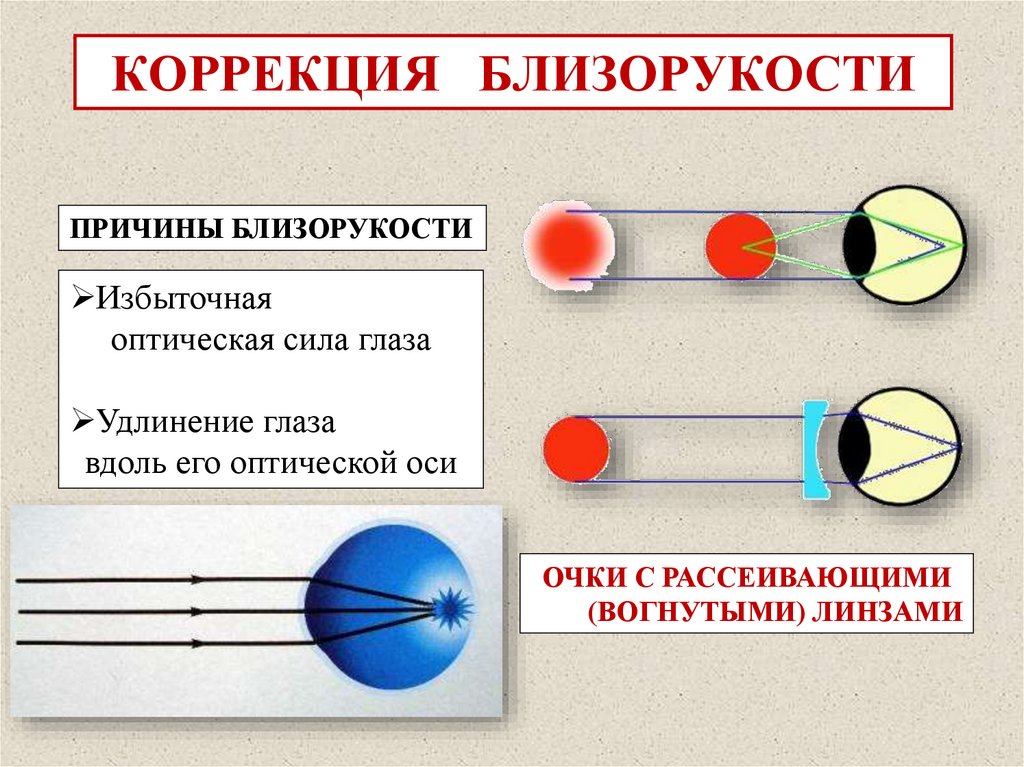

КОРРЕКЦИЯ БЛИЗОРУКОСТИ
ПРИЧИНЫ БЛИЗОРУКОСТИ
Избыточная
оптическая сила глаза
Удлинение глаза
вдоль его оптической оси
ОЧКИ С РАССЕИВАЮЩИМИ
(ВОГНУТЫМИ) ЛИНЗАМИ

14. КОРРЕКЦИЯ БЛИЗОРУКОСТИ

КОРРЕКЦИЯ ДАЛЬНОЗОРКОСТИ
ПРИЧИНЫ
ДАЛЬНОЗОРКОСТИ
Понижение
оптической силы глаза
Уменьшение длины глаза
вдоль его оптической оси
ОЧКИ С СОБИРАЮЩИМИ
(ВЫПУКЛЫМИ) ЛИНЗАМИ

15. КОРРЕКЦИЯ ДАЛЬНОЗОРКОСТИ

КОНТАКТНЫЕ ЛИНЗЫ

16. КОНТАКТНЫЕ ЛИНЗЫ

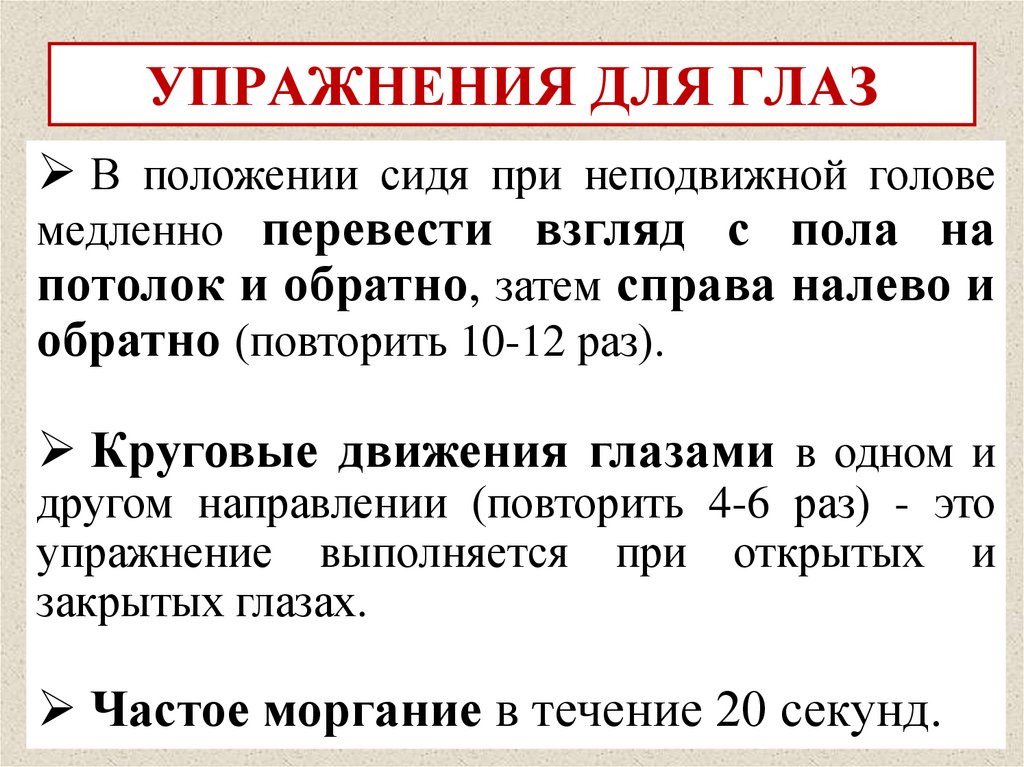

УПРАЖНЕНИЯ ДЛЯ ГЛАЗ
В положении сидя при неподвижной голове
медленно перевести взгляд с пола на
потолок и обратно, затем справа налево и
обратно (повторить 10-12 раз).
Круговые движения глазами в одном и
другом направлении (повторить 4-6 раз) - это
упражнение выполняется при открытых и
закрытых глазах.
Частое моргание в течение 20 секунд.

17. УПРАЖНЕНИЯ ДЛЯ ГЛАЗ

ПРОВЕРЬ СЕБЯ
1. Изображение наблюдаемого предмета
формируется:
1) в зрачке;
2) на
на сетчатке
сетчатке глаза;
глаза;
3) в хрусталике глаза;
4) в радужной оболочке
глаза.

18. ПРОВЕРЬ СЕБЯ

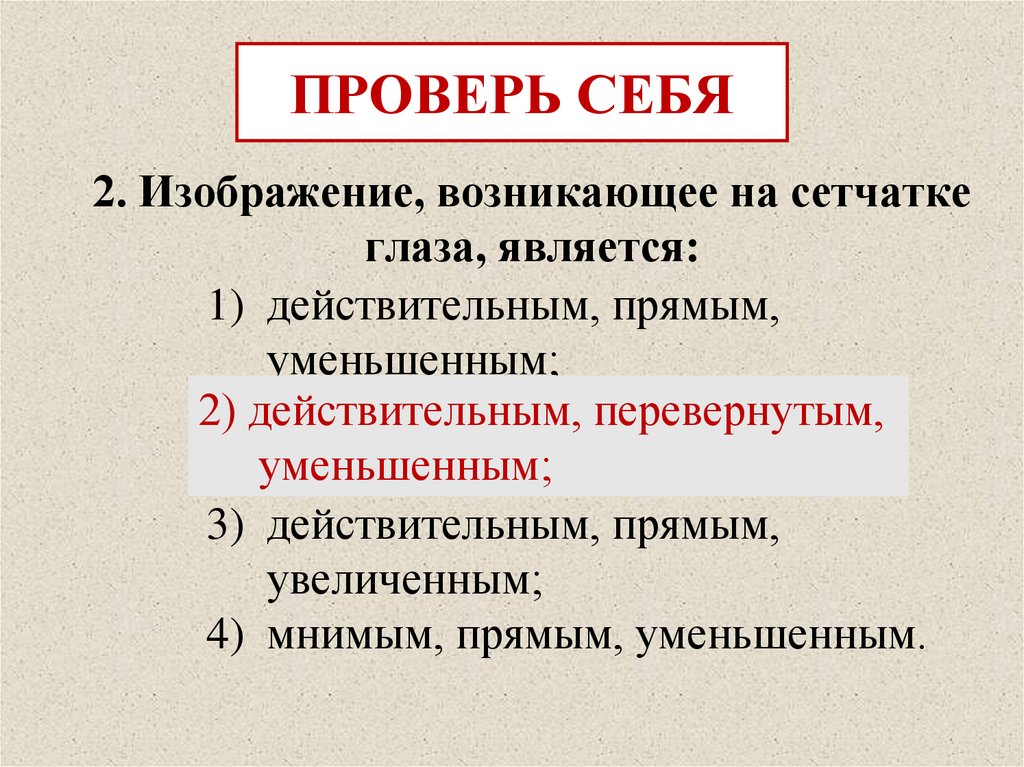

2. Изображение, возникающее на сетчатке
глаза, является:
1) действительным, прямым,
уменьшенным;
2)
2) действительным,
действительным,перевернутым,
перевернутым,
уменьшенным;
уменьшенным;
3) действительным, прямым,
увеличенным;
4) мнимым, прямым, уменьшенным.

19.

ПРОВЕРЬ СЕБЯ

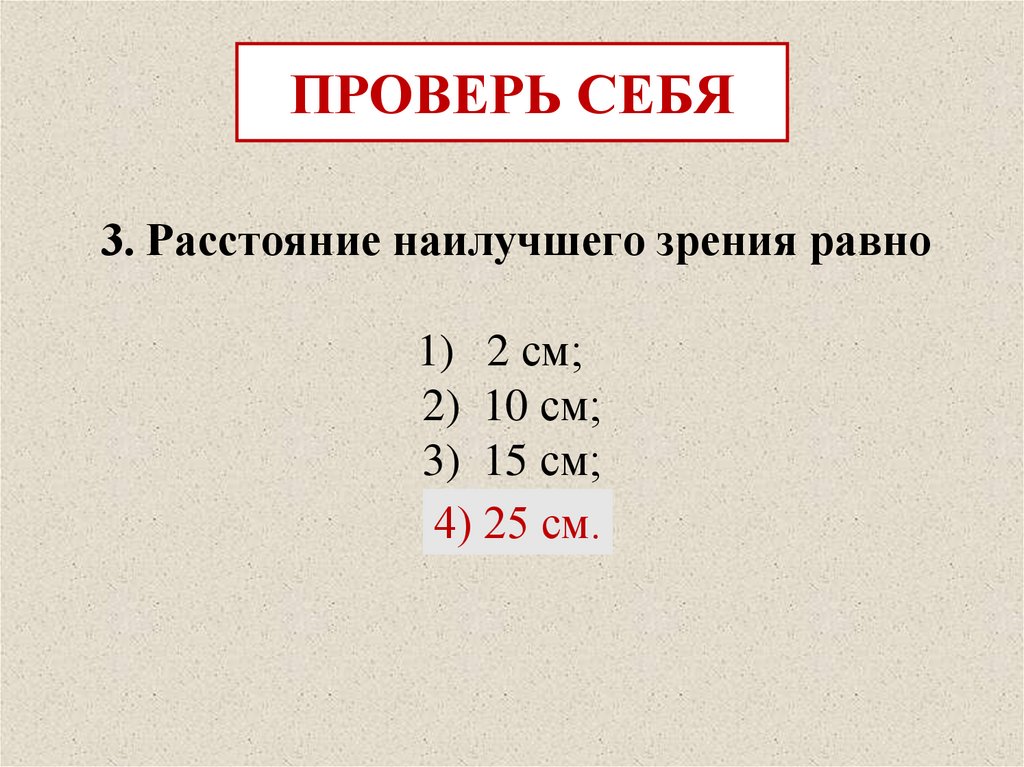

3. Расстояние наилучшего зрения равно
1) 2 см;
2) 10 см;
3) 15 см;
4)
4) 25 см.

20.

ПРОВЕРЬ СЕБЯ

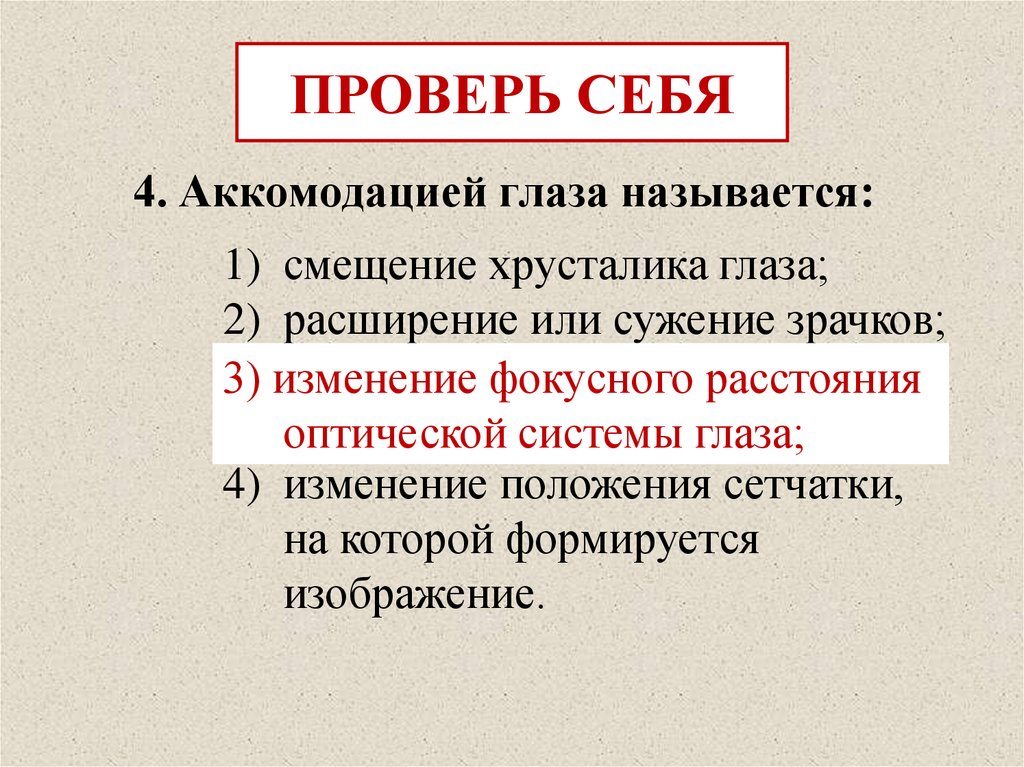

4. Аккомодацией глаза называется:
1) смещение хрусталика глаза;
2) расширение или сужение зрачков;
3) изменение
изменениефокусного
фокусногорасстояния
расстояния
оптической системы глаза;
4) изменение положения сетчатки,
на которой формируется
изображение.

21.

ПРОВЕРЬ СЕБЯ
5. При близорукости изображение
формируется:
1) перед
перед сетчаткой;
сетчаткой;
1)
2) на сетчатке;
3) на радужной
оболочке;
4) за сетчаткой.

22.

ПРОВЕРЬ СЕБЯ

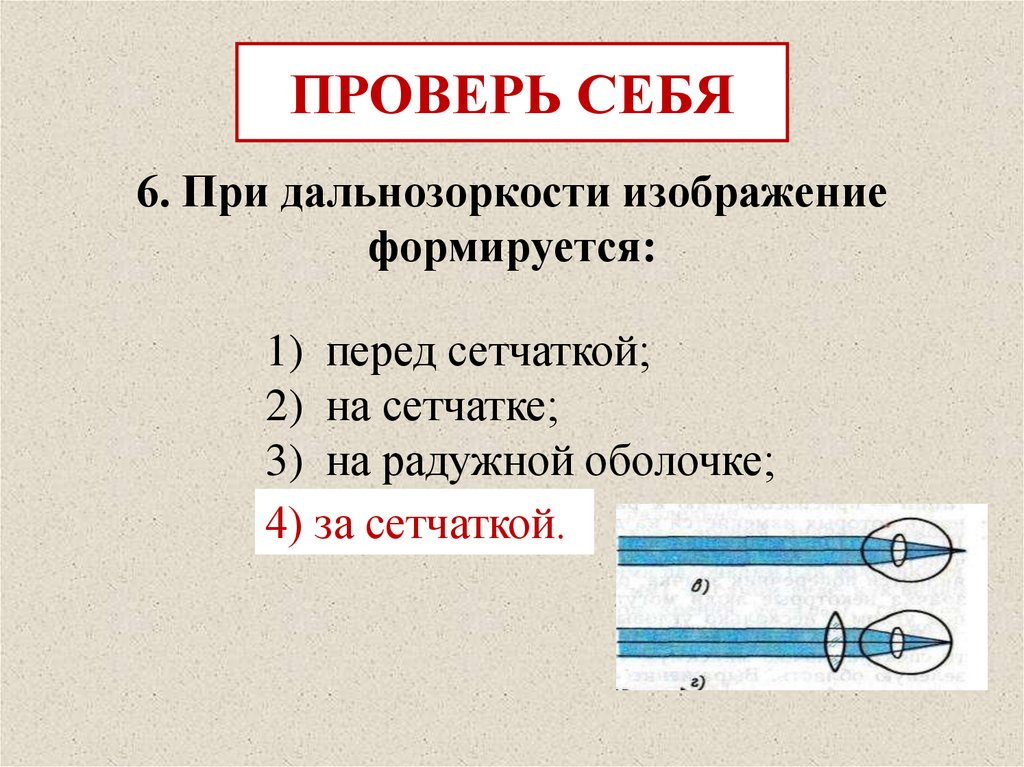

6. При дальнозоркости изображение
формируется:
1) перед сетчаткой;
2) на сетчатке;
3) на радужной оболочке;
4) за
засетчаткой.
сетчаткой.

23.

ПРОВЕРЬ СЕБЯ

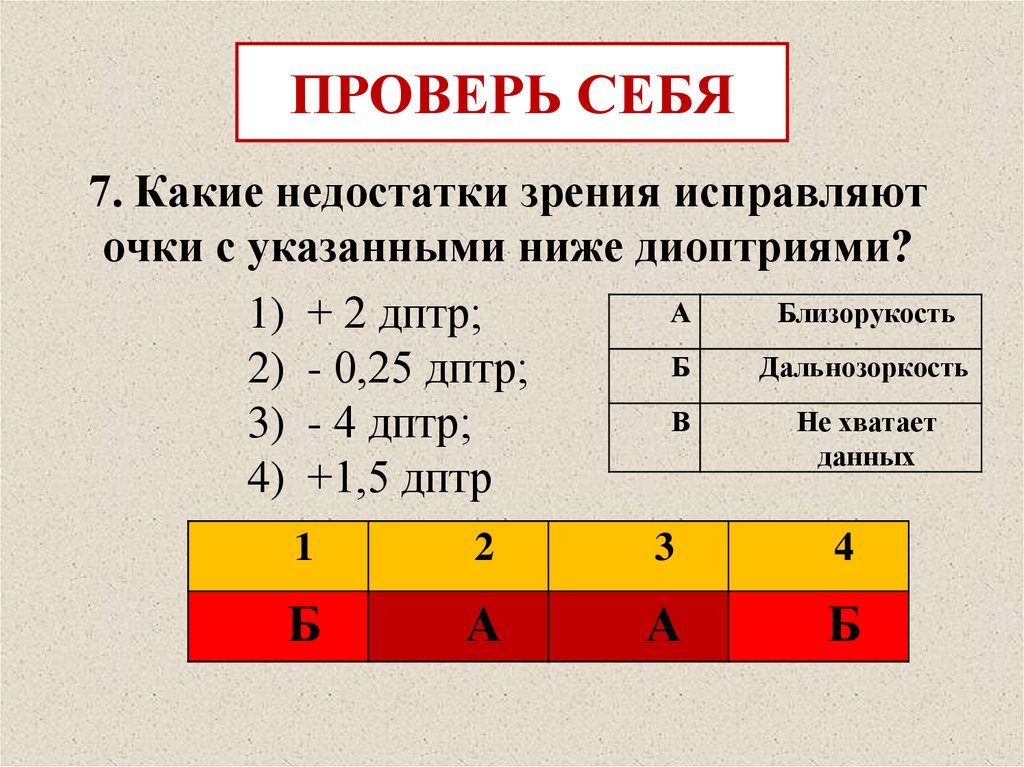

7. Какие недостатки зрения исправляют
очки с указанными ниже диоптриями?
А
Близорукость
1) + 2 дптр;
Б
Дальнозоркость
2) - 0,25 дптр;
В
Не хватает
3) - 4 дптр;
данных
4) +1,5 дптр
1
2
3
4
Б
А
А
Б

24.

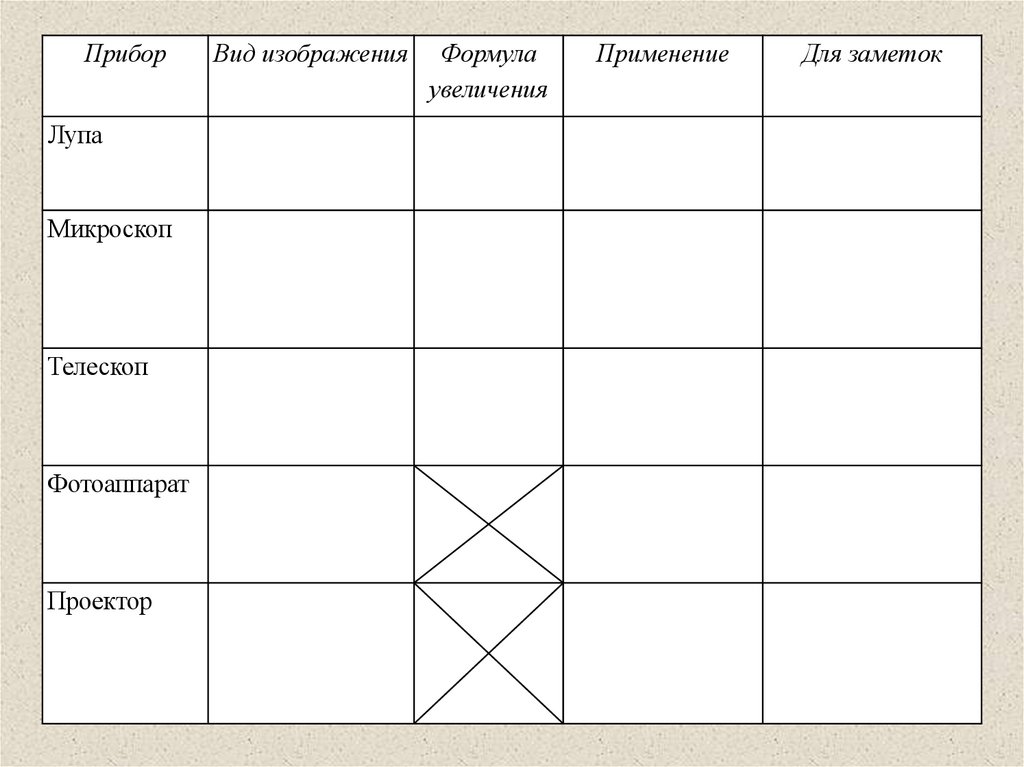

Прибор
Лупа
Микроскоп
Телескоп
Фотоаппарат
Проектор
Вид изображения
Формула
увеличения
Применение
Для заметок

25.

ЛУПА
Антони ван Левенгук
(1632—1723)

26. ЛУПА

27.

УГЛОВОЕ УВЕЛИЧЕНИЕ
ЛУПЫ
Г=d/F
d = 0, 25 м
(расстояние
наилучшего зрения)

28. УГЛОВОЕ УВЕЛИЧЕНИЕ ЛУПЫ

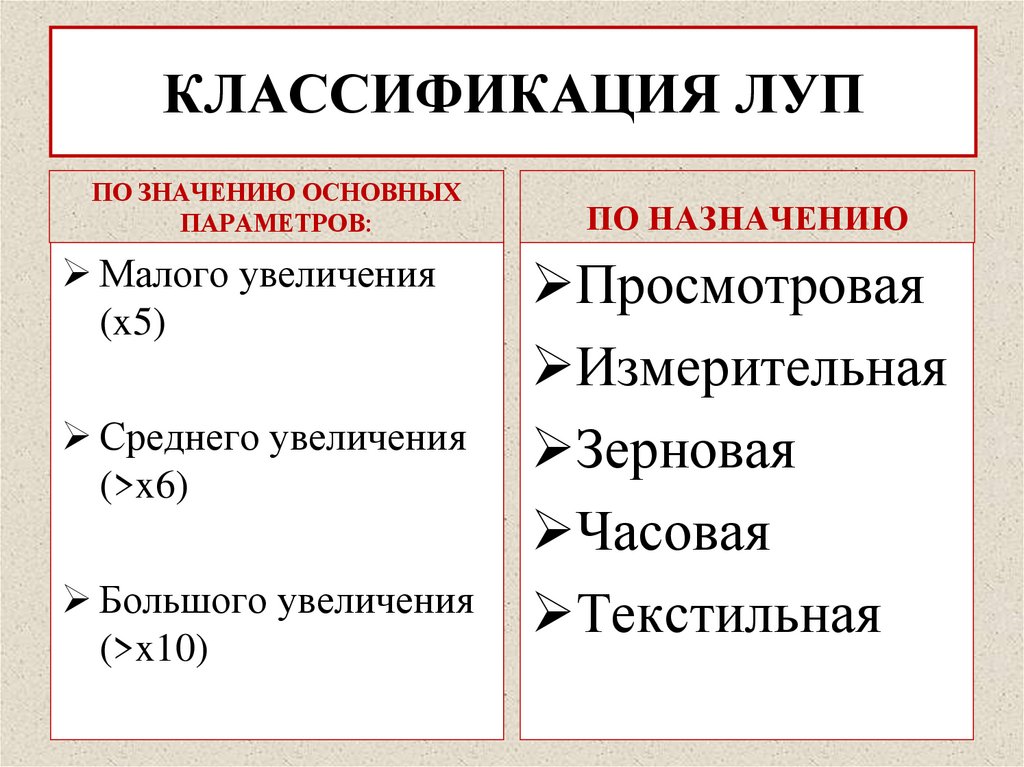

КЛАССИФИКАЦИЯ ЛУП
ПО ЗНАЧЕНИЮ ОСНОВНЫХ
ПАРАМЕТРОВ:
Малого увеличения
(x5)
Среднего увеличения
(>x6)
Большого увеличения
(>x10)
ПО НАЗНАЧЕНИЮ
Просмотровая
Измерительная
Зерновая
Часовая
Текстильная

29. КЛАССИФИКАЦИЯ ЛУП

ЗЕРНОВАЯ
КЛАССИФИКАЦИЯ ЛУП
ИЗМЕРИТЕЛЬНАЯ
ЧАСОВАЯ
ТЕКСТИЛЬНАЯ

30.

ПРОСМОТРОВАЯ

31.

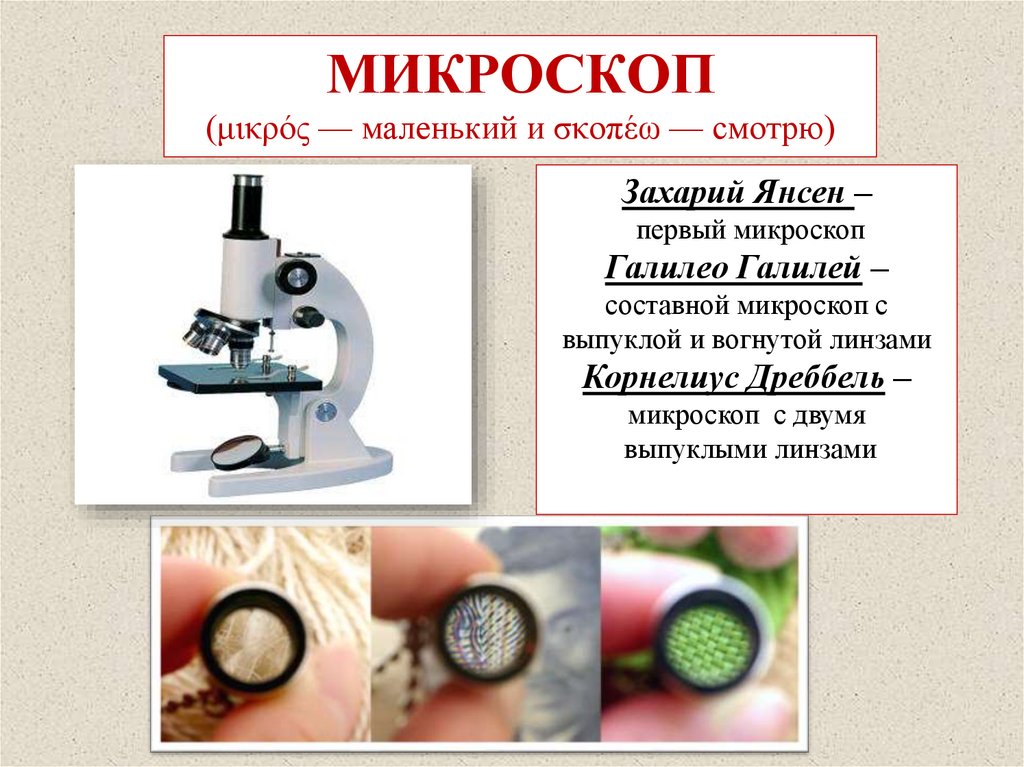

МИКРОСКОП
(μικρός — маленький и σκοπέω — смотрю)
Захарий Янсен –
первый микроскоп
Галилео Галилей –
составной микроскоп с
выпуклой и вогнутой линзами
Корнелиус Дреббель –
микроскоп с двумя
выпуклыми линзами

32. МИКРОСКОП (μικρός — маленький и σκοπέω — смотрю)

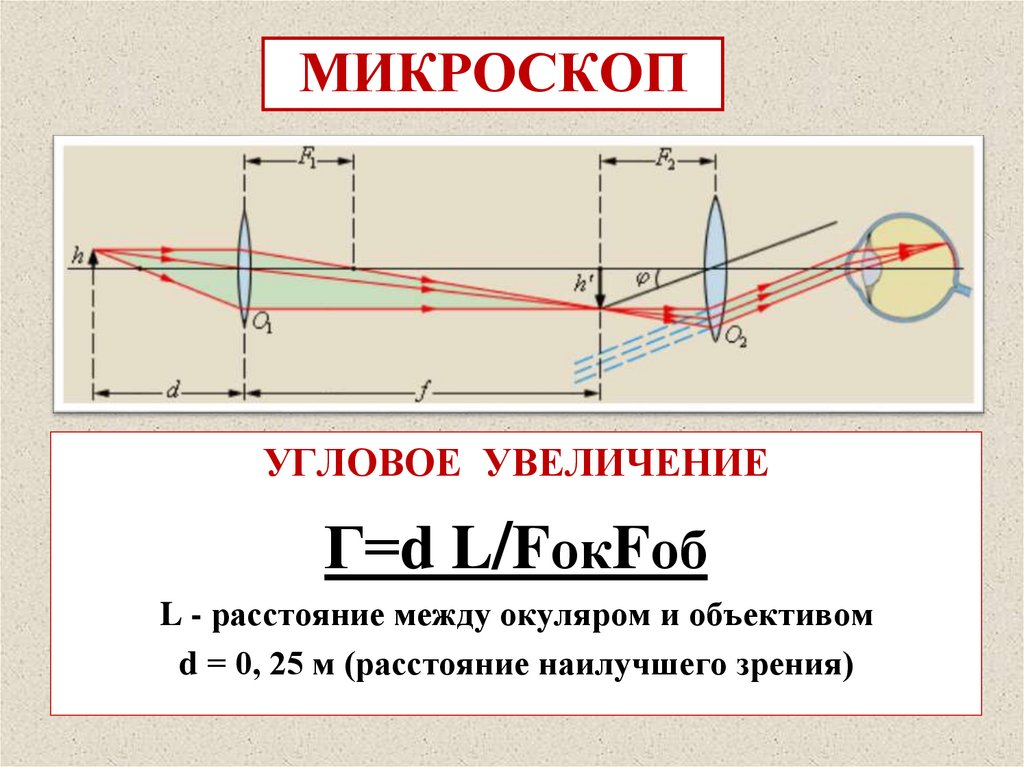

МИКРОСКОП
УГЛОВОЕ УВЕЛИЧЕНИЕ
Г=d L/FокFоб
L - расстояние между окуляром и объективом
d = 0, 25 м (расстояние наилучшего зрения)

33. МИКРОСКОП

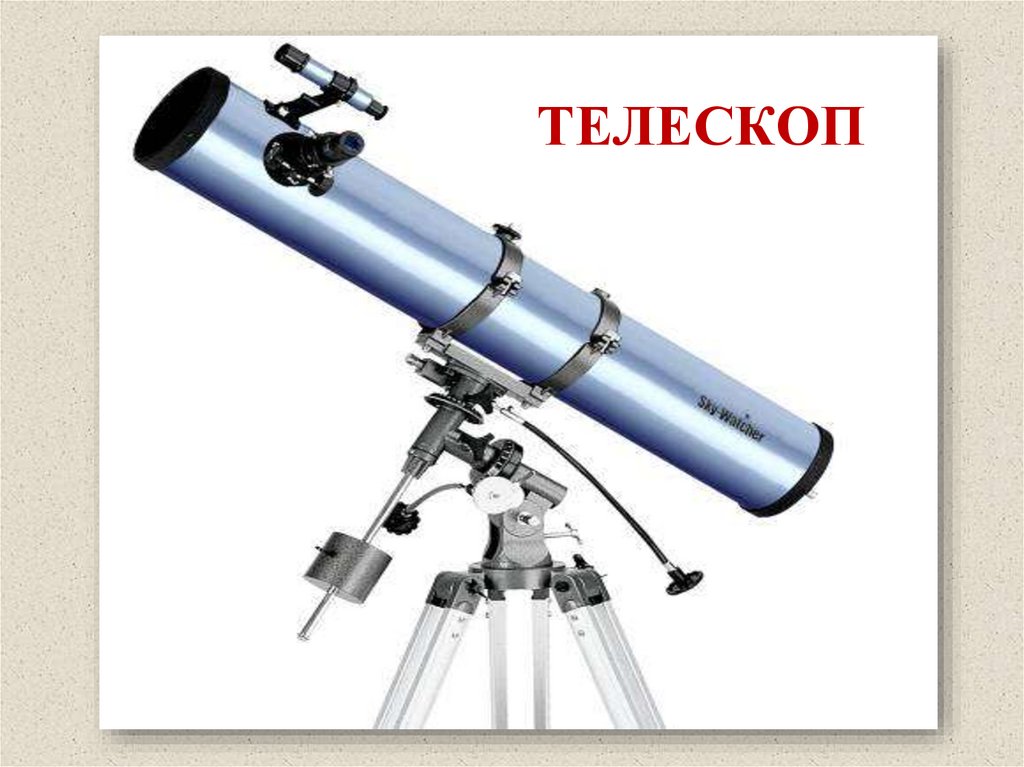

ТЕЛЕСКОП

34. ТЕЛЕСКОП

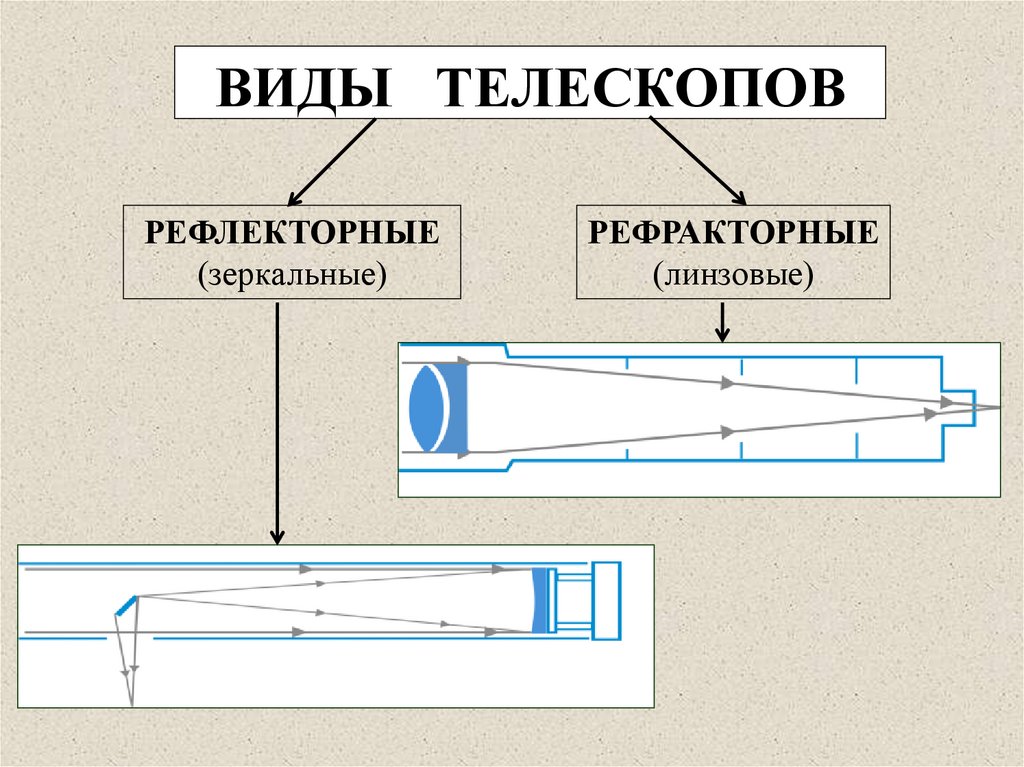

ВИДЫ ТЕЛЕСКОПОВ
РЕФЛЕКТОРНЫЕ
(зеркальные)
РЕФРАКТОРНЫЕ
(линзовые)

35.

ТЕЛЕСКОП
УГЛОВОЕ УВЕЛИЧЕНИЕ
Г= Fоб / Fок

36. ТЕЛЕСКОП

37.

(camera obscūra —
«тёмная комната»)

38.

ОСНОВОПОЛОЖНИК
ФОТОГРАФИИ
Ж. Н. НЬЕПС
(1765-1833)

39. ПЕРВАЯ ФОТОГРАФИЯ

2
1 – объектив (собирающая
линза);
2 – объект;
3 – светочувствительная
плёнка;
4 - затвор.
4
1
3

40.

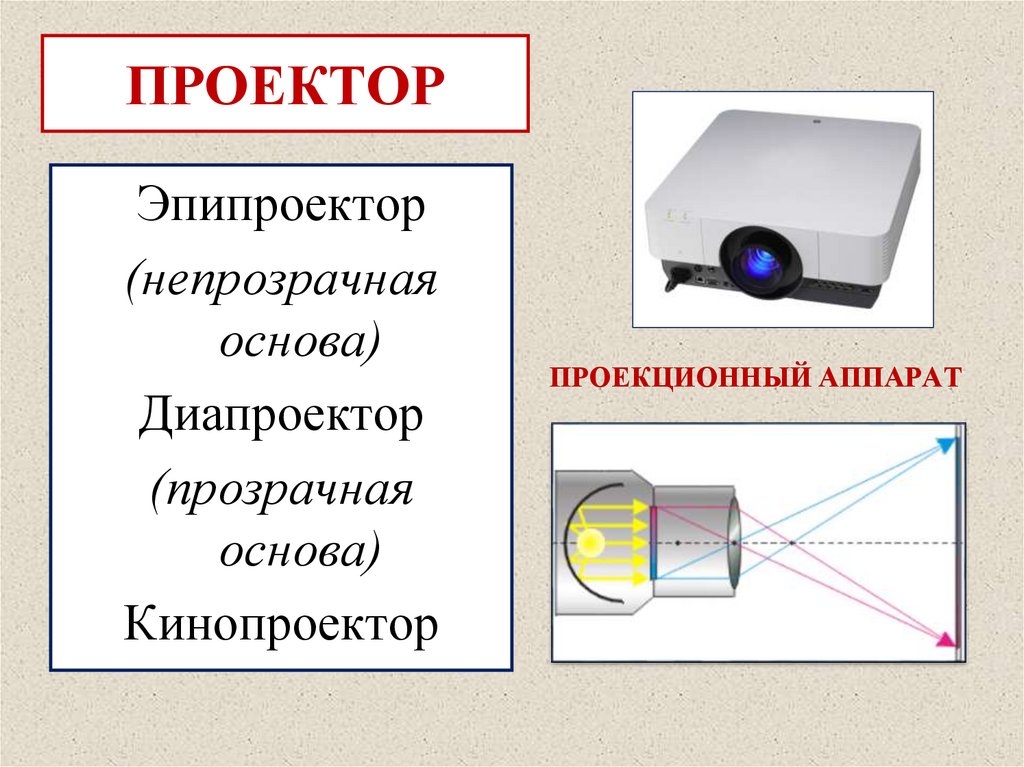

ПРОЕКТОР
Эпипроектор
(непрозрачная
основа)
Диапроектор
(прозрачная
основа)
Кинопроектор
ПРОЕКЦИОННЫЙ АППАРАТ

41. ПРОЕКТОР

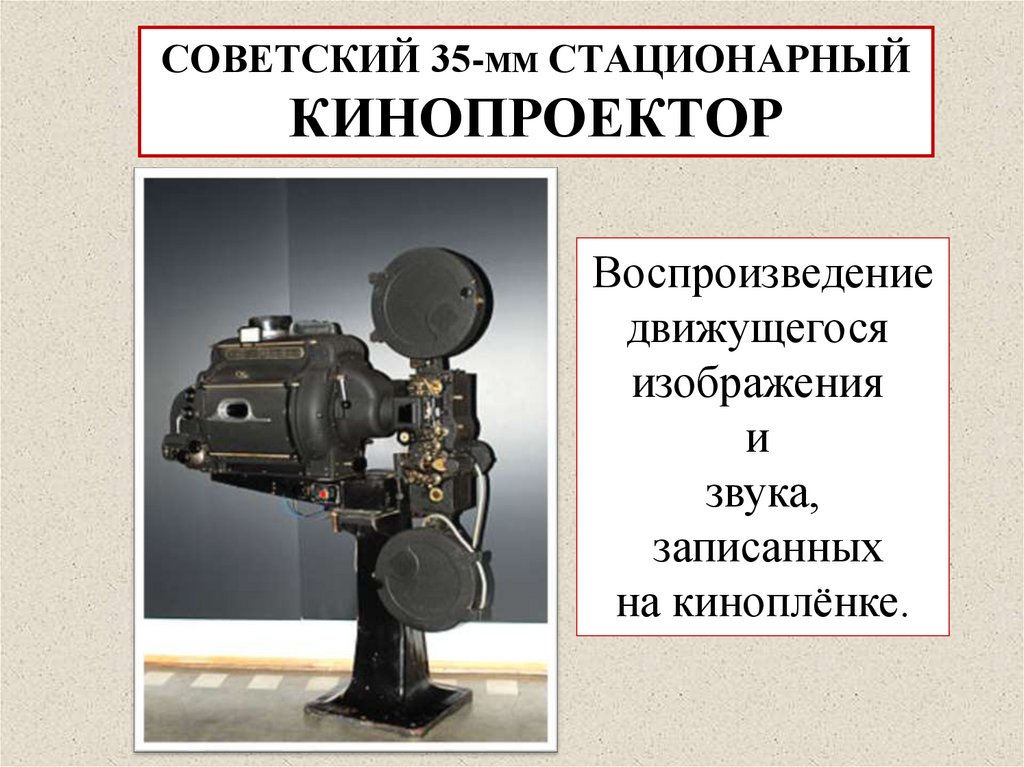

СОВЕТСКИЙ 35-ММ СТАЦИОНАРНЫЙ
КИНОПРОЕКТОР
Воспроизведение
движущегося
изображения
и
звука,
записанных
на киноплёнке.

42. СОВЕТСКИЙ 35-ММ СТАЦИОНАРНЫЙ КИНОПРОЕКТОР

Церемония открытия
Международного года света
состоялась 19-20 января 2015 года
в штаб-квартире ЮНЕСКО в Париже.
Генеральный секретарь ООН направил в адрес церемонии приветственное
послание, заканчивающееся словами
«ПУСТЬ БУДЕТ ГОД СВЕТА»

43. Церемония открытия Международного года света состоялась 19-20 января 2015 года в штаб-квартире ЮНЕСКО в Париже.

Свет это разум и сознание.
Свет это воля и мечта.
Свет это то, что руку тянет,
когда нам помощь так нужна.
Путь к свету каждый из нас знает.
Не лги, не бей, не унижай.
Любовью ненависть смени.
И силой робость замени.
Чтобы в глаза врагу смотреть,
и искру света в них зажечь.
TOMA AMUR

44.

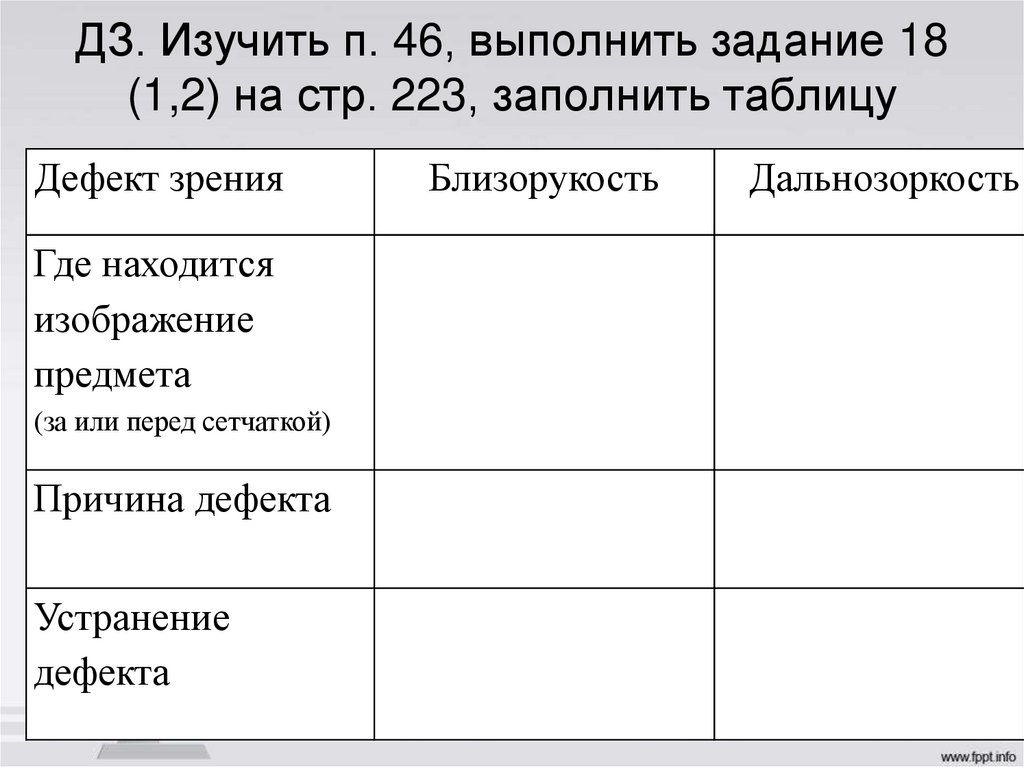

ДЗ. Изучить п. 46, выполнить задание 18
(1,2) на стр. 223, заполнить таблицу
Дефект зрения
Где находится
предмета
(за или перед сетчаткой)
Причина дефекта
Устранение
дефекта
Близорукость
Дальнозоркость
