Монтаж силового кабеля на столбах

1.

2.

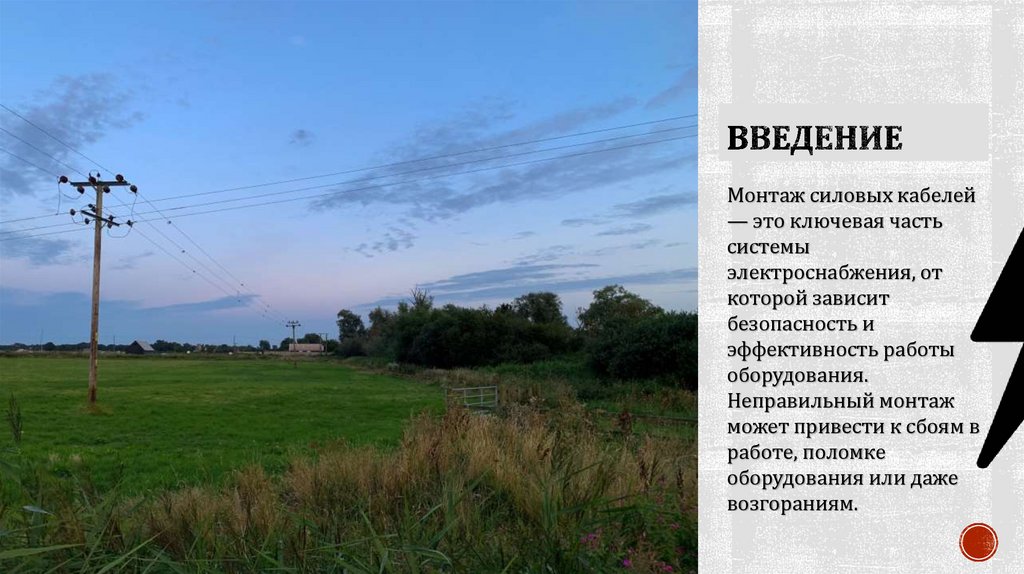

Монтаж силовых кабелей
— это ключевая часть
системы
электроснабжения, от
которой зависит
безопасность и
эффективность работы
оборудования.
Неправильный монтаж
может привести к сбоям в
работе, поломке
оборудования или даже
возгораниям.

3.

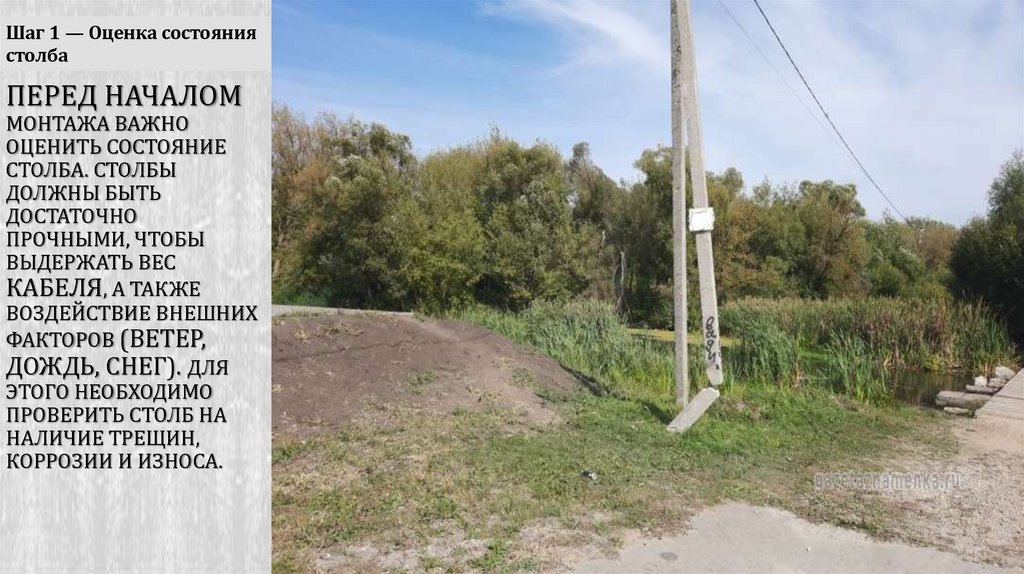

Шаг 1 — Оценка состояния
столба
ПЕРЕД НАЧАЛОМ
МОНТАЖА ВАЖНО
ОЦЕНИТЬ СОСТОЯНИЕ
СТОЛБА. СТОЛБЫ
ДОЛЖНЫ БЫТЬ
ДОСТАТОЧНО
ПРОЧНЫМИ, ЧТОБЫ
ВЫДЕРЖАТЬ ВЕС
КАБЕЛЯ, А ТАКЖЕ
ВОЗДЕЙСТВИЕ ВНЕШНИХ
ФАКТОРОВ (ВЕТЕР,
ДОЖДЬ, СНЕГ). ДЛЯ
ЭТОГО НЕОБХОДИМО
ПРОВЕРИТЬ СТОЛБ НА
НАЛИЧИЕ ТРЕЩИН,
КОРРОЗИИ И ИЗНОСА.

4.

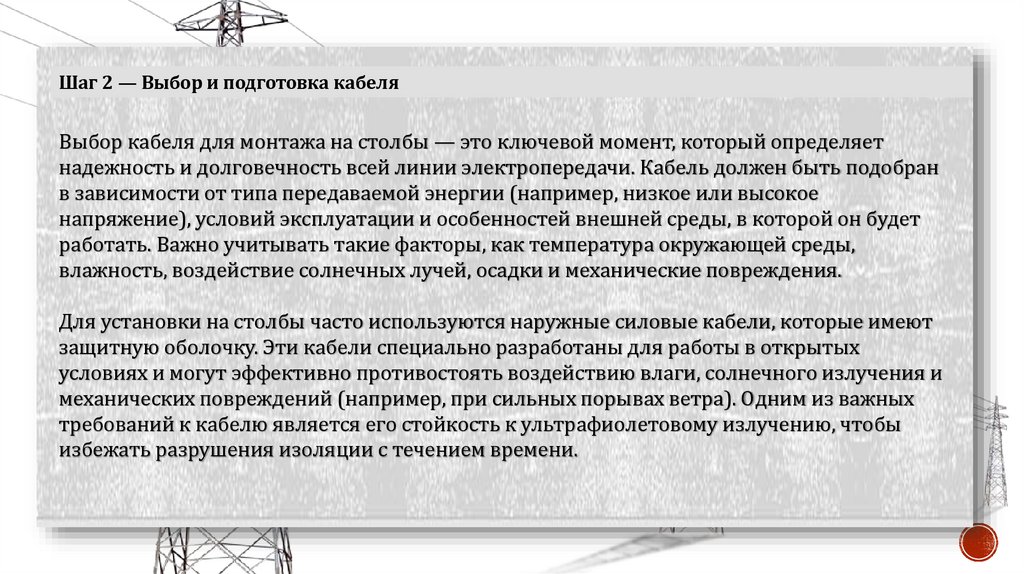

Шаг 2 — Выбор и подготовка кабеля
Выбор кабеля для монтажа на столбы — это ключевой момент, который определяет
надежность и долговечность всей линии электропередачи. Кабель должен быть подобран
в зависимости от типа передаваемой энергии (например, низкое или высокое
напряжение), условий эксплуатации и особенностей внешней среды, в которой он будет
работать. Важно учитывать такие факторы, как температура окружающей среды,
влажность, воздействие солнечных лучей, осадки и механические повреждения.
Для установки на столбы часто используются наружные силовые кабели, которые имеют
защитную оболочку. Эти кабели специально разработаны для работы в открытых
условиях и могут эффективно противостоять воздействию влаги, солнечного излучения и
механических повреждений (например, при сильных порывах ветра). Одним из важных
требований к кабелю является его стойкость к ультрафиолетовому излучению, чтобы
избежать разрушения изоляции с течением времени.

5.

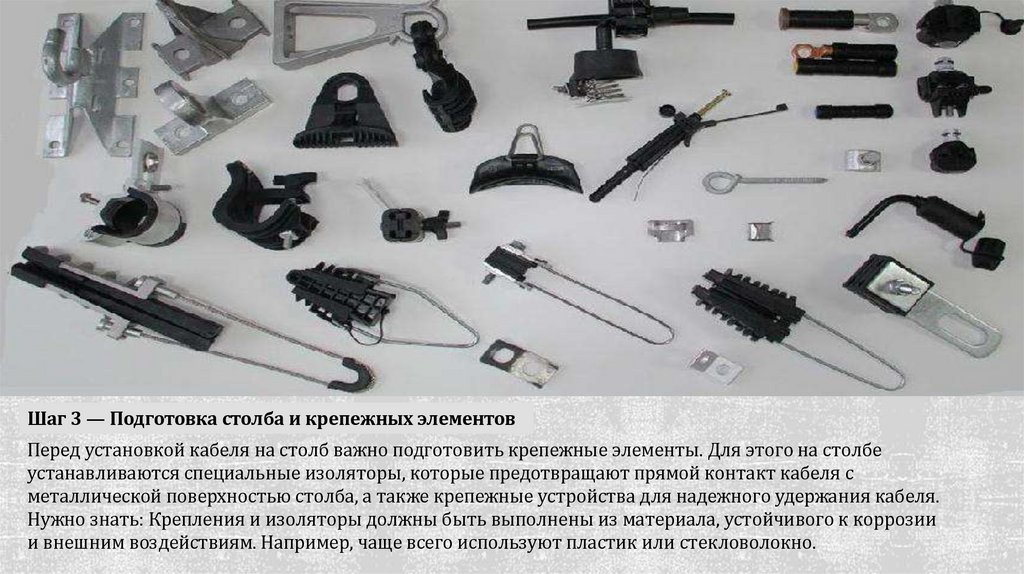

Шаг 3 — Подготовка столба и крепежных элементов
Перед установкой кабеля на столб важно подготовить крепежные элементы. Для этого на столбе
устанавливаются специальные изоляторы, которые предотвращают прямой контакт кабеля с
металлической поверхностью столба, а также крепежные устройства для надежного удержания кабеля.
Нужно знать: Крепления и изоляторы должны быть выполнены из материала, устойчивого к коррозии
и внешним воздействиям. Например, чаще всего используют пластик или стекловолокно.

6.

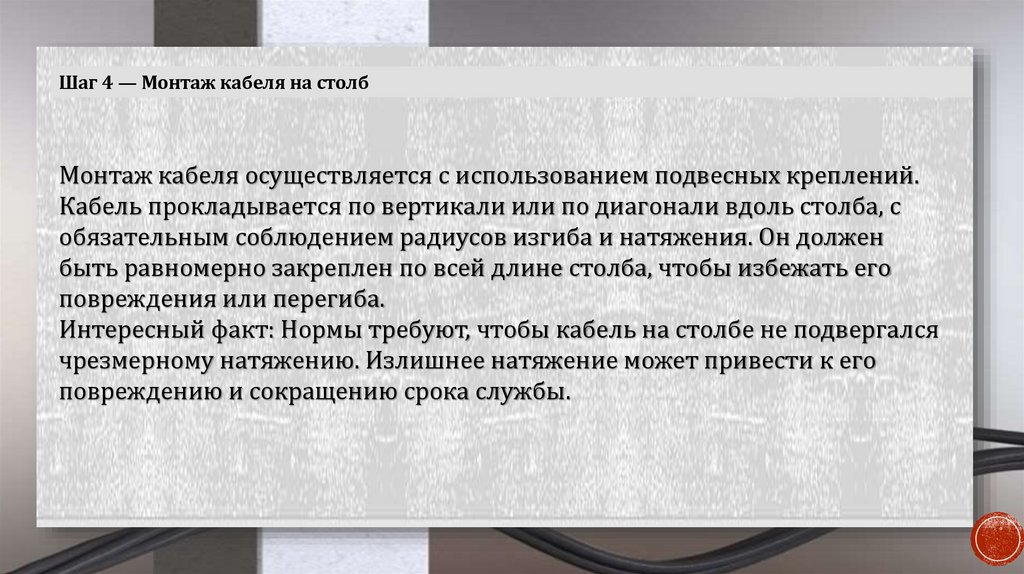

Шаг 4 — Монтаж кабеля на столб
Монтаж кабеля осуществляется с использованием подвесных креплений.
Кабель прокладывается по вертикали или по диагонали вдоль столба, с
обязательным соблюдением радиусов изгиба и натяжения. Он должен
быть равномерно закреплен по всей длине столба, чтобы избежать его
повреждения или перегиба.
Интересный факт: Нормы требуют, чтобы кабель на столбе не подвергался
чрезмерному натяжению. Излишнее натяжение может привести к его
повреждению и сокращению срока службы.

7.

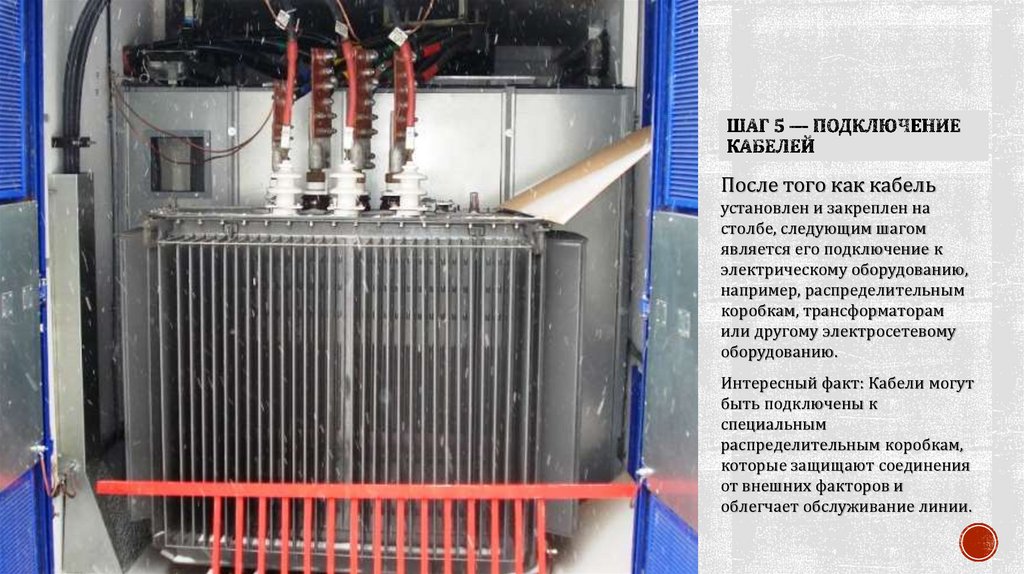

После того как кабель
установлен и закреплен на
столбе, следующим шагом
является его подключение к
электрическому оборудованию,
например, распределительным
коробкам, трансформаторам
или другому электросетевому
оборудованию.
Интересный факт: Кабели могут
быть подключены к
специальным
распределительным коробкам,
которые защищают соединения
от внешних факторов и
облегчает обслуживание линии.

8.

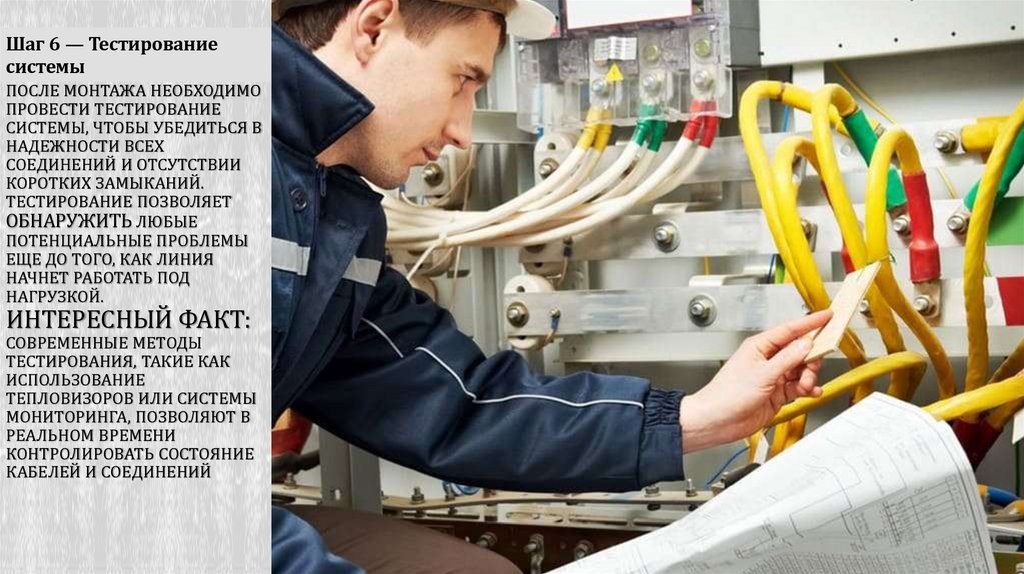

Шаг 6 — Тестирование
системы
ПОСЛЕ МОНТАЖА НЕОБХОДИМО
ПРОВЕСТИ ТЕСТИРОВАНИЕ
СИСТЕМЫ, ЧТОБЫ УБЕДИТЬСЯ В
НАДЕЖНОСТИ ВСЕХ
СОЕДИНЕНИЙ И ОТСУТСТВИИ
КОРОТКИХ ЗАМЫКАНИЙ.
ТЕСТИРОВАНИЕ ПОЗВОЛЯЕТ
ОБНАРУЖИТЬ ЛЮБЫЕ
ПОТЕНЦИАЛЬНЫЕ ПРОБЛЕМЫ
ЕЩЕ ДО ТОГО, КАК ЛИНИЯ
НАЧНЕТ РАБОТАТЬ ПОД
НАГРУЗКОЙ.
ИНТЕРЕСНЫЙ ФАКТ:
СОВРЕМЕННЫЕ МЕТОДЫ
ТЕСТИРОВАНИЯ, ТАКИЕ КАК
ИСПОЛЬЗОВАНИЕ
ТЕПЛОВИЗОРОВ ИЛИ СИСТЕМЫ
МОНИТОРИНГА, ПОЗВОЛЯЮТ В
РЕАЛЬНОМ ВРЕМЕНИ
КОНТРОЛИРОВАТЬ СОСТОЯНИЕ
КАБЕЛЕЙ И СОЕДИНЕНИЙ

9.

Заключение
