Технологичные школьные спортивные площадки

1.

Государственное бюджетное образовательное учреждение города Москва №1541
Технологичные школьные
спортивные площадки
Москва 2025
Выполнил: ученик класса 10-М
Мануйлов Ф.В.
Руководители проекта:
Учиталь технологии Д.Н.
Гельманов
Учитель технологии Г.Р Кавиев

2.

Актуальность проекта
Данный проект помогает нам уменьшить число заболеваний среди детей, продлить
спортивный сезон, а также увеличить комфорт от занятий.

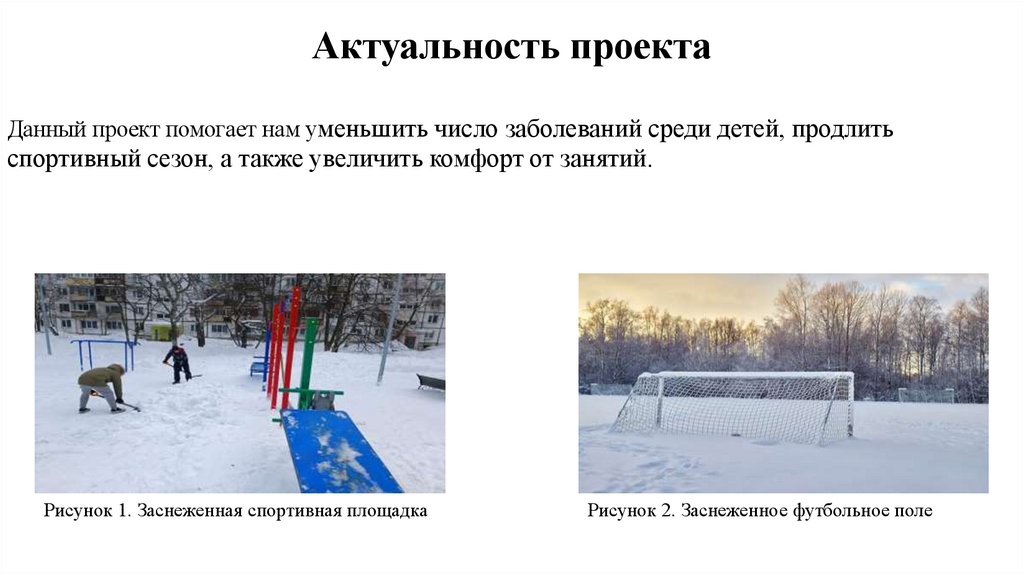

Рисунок 1. Заснеженная спортивная площадка
Рисунок 2. Заснеженное футбольное поле

3.

Цель и задачи
Цель:
Создание практичной и технологичной спортивной площадки.
Задачи:
Изучить вариации подогревов и утилизации воды
Сделать устройство экстренного выключения
Найти подходящие и недорогостоящие материалы
Сделать систему слива воды
Сделать блок схему работы алгоритма устройства экстренного выключения

4.

Перспективы развития.
Возможность сотрудничества со спортивными секциями с целью привлечения
спонсорства и проведения спортивных мероприятий.
Рисунок 3. Спортивное мероприятие на
пришкольном стадионе
Рисунок 4. Спортивное мероприятие
на пришкольном стадионе

5.

Практическая новизна
Проект представляет отличается от конкурентов полным снабжением
электричеством и слива скопившейся воды от обогрева.
2
1

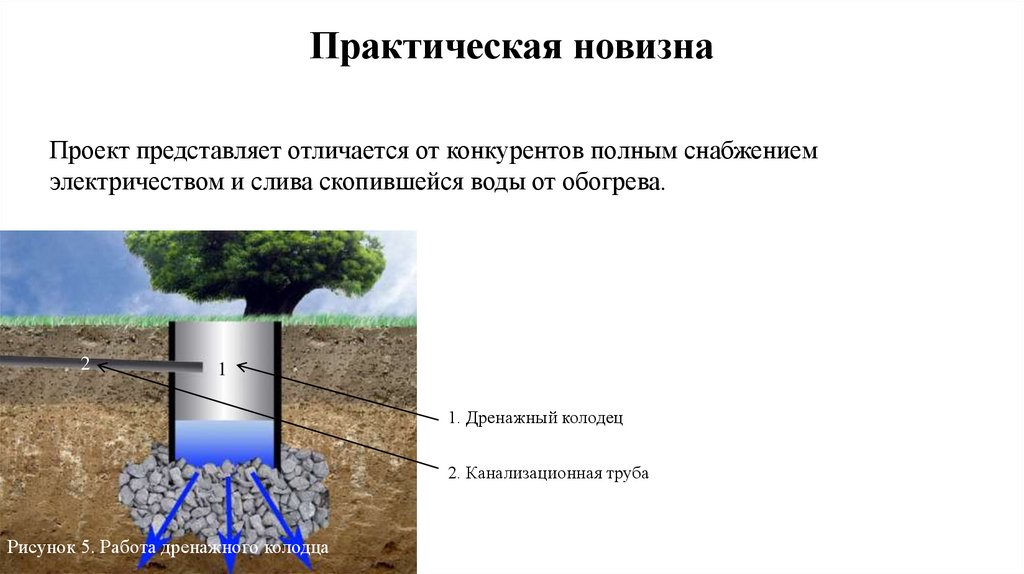

1. Дренажный колодец
2. Канализационная труба
Рисунок 5. Работа дренажного колодца

6.

Система утилизации воды
Для уборки воды, используется «Ливневая канализация»
2
2

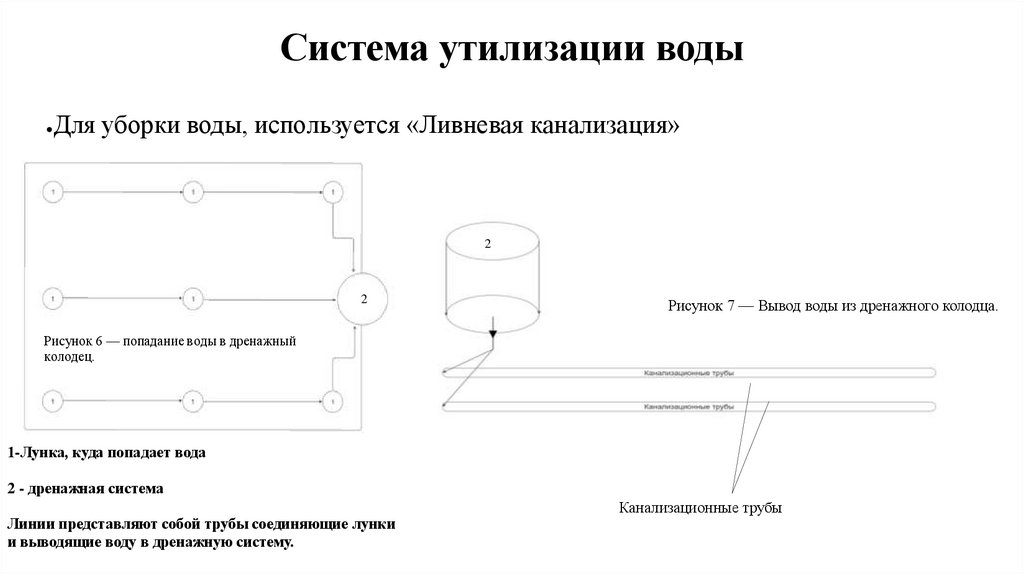

Рисунок 7 — Вывод воды из дренажного колодца.
Рисунок 6 — попадание воды в дренажный
колодец.
1-Лунка, куда попадает вода
2 - дренажная система
Линии представляют собой трубы соединяющие лунки
и выводящие воду в дренажную систему.
Канализационные трубы

7.

Практическая реализация

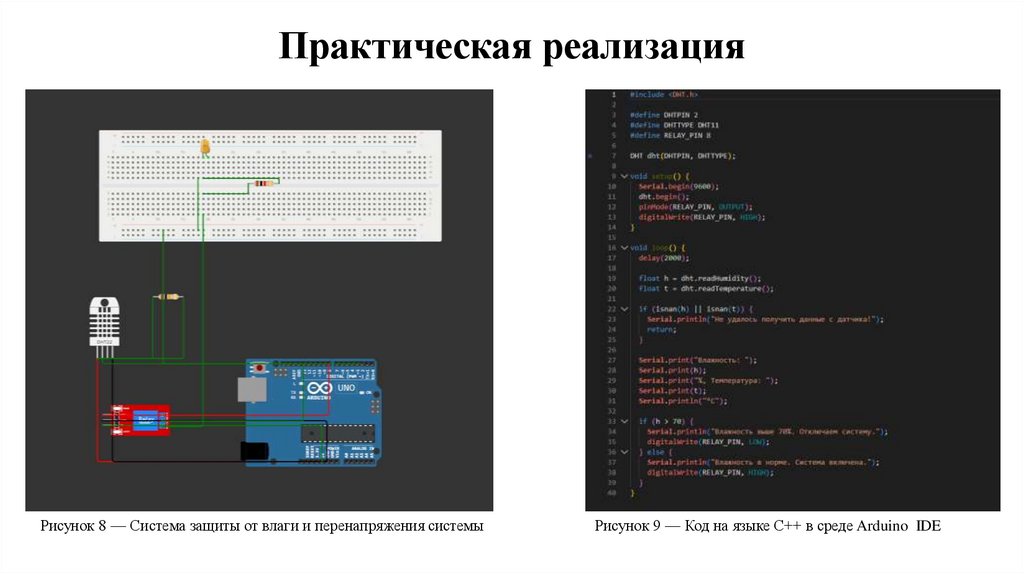

Рисунок 8 — Система защиты от влаги и перенапряжения системы
Рисунок 9 — Код на языке С++ в среде Arduino IDE

8.

Практическая реализация
Чтение влажности и
температуры.
Вывод ошибки: «Не
удалось получить
данные»
Возврат в начало.
Вывод: "Система
включена."
Данные
корректны
?
Вывод влажности и
температуры.
Влажность
выше 70%?
Установка Relay Pin в
High (Включено)
Возврат в начало.
Вывод: «Отключаем
систему»
Установка Relay Pin в
LOW (Выключаем)
Блок схема 1. Работа алгоритма системы
экстренного выключения

9.

Основные используемые материалы для площадки.
1. Резиновое покрытие
Изготавливается из переработанных резинок и может быть выполнено в виде
плит.
2. Обогревательные маты
Они обеспечивают равномерное распределение тепла по поверхности.
3. Пластиковые лотки и стальные водоприемные решетки
Стоят недорого и они долгосрочные.

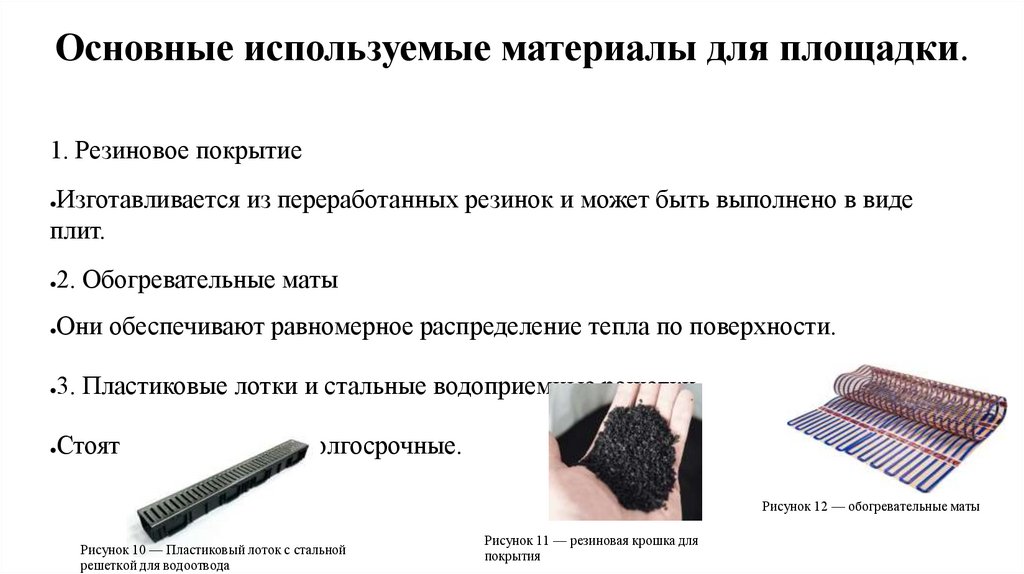

Рисунок 12 — обогревательные маты
Рисунок 10 — Пластиковый лоток с стальной
решеткой для водоотвода
Рисунок 11 — резиновая крошка для
покрытия

10.

Вывод
Проект включает в себя использование современных технологий и инновационных
материалов. Также обеспечивает не только защиту здоровью, но и возможность
быстрого реагирования на угрозы системы.

11.
