Разработка автоматической системы регулирования подогревателя сетевого вертикального

1.

Московский государственный университет
технологий и управления им. К. Г. Разумовского
ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА
«РАЗРАБОТКА АВТОМАТИЧЕСКОЙ СИСТЕМЫ
РЕГУЛИРОВАНИЯ ПОДОГРЕВАТЕЛЯ СЕТЕВОГО
ВЕРТИКАЛЬНОГО»
Обучающийся
Халитов Рустам Марселевич
Руководитель выпускной
квалификационной работ
к.т.н., Пономарев Е.Е.
Мелеуз 2025

2.

2

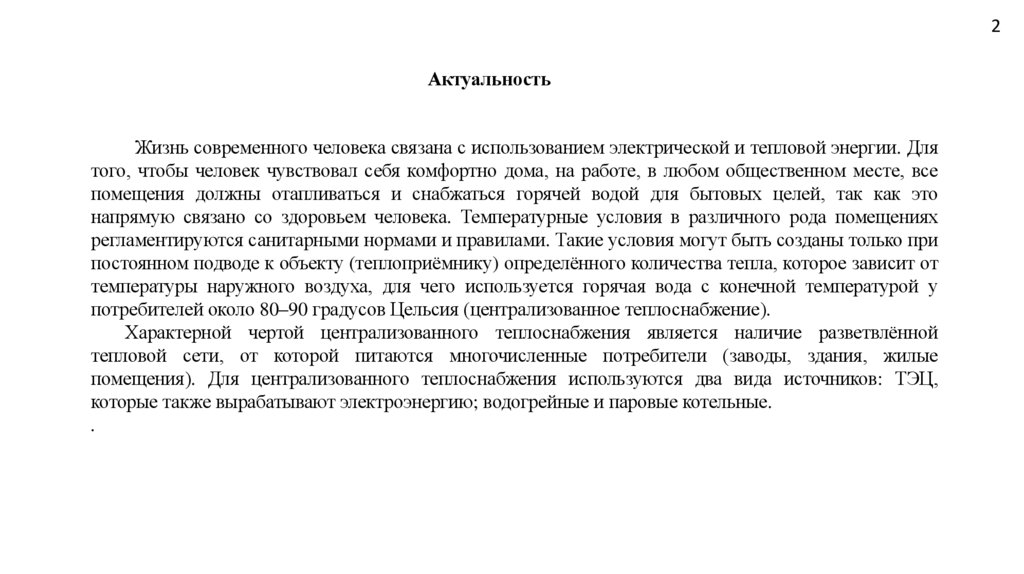

Актуальность
Жизнь современного человека связана с использованием электрической и тепловой энергии. Для
того, чтобы человек чувствовал себя комфортно дома, на работе, в любом общественном месте, все
помещения должны отапливаться и снабжаться горячей водой для бытовых целей, так как это
напрямую связано со здоровьем человека. Температурные условия в различного рода помещениях
регламентируются санитарными нормами и правилами. Такие условия могут быть созданы только при
постоянном подводе к объекту (теплоприёмнику) определённого количества тепла, которое зависит от
температуры наружного воздуха, для чего используется горячая вода с конечной температурой у
потребителей около 80–90 градусов Цельсия (централизованное теплоснабжение).
Характерной чертой централизованного теплоснабжения является наличие разветвлённой
тепловой сети, от которой питаются многочисленные потребители (заводы, здания, жилые
помещения). Для централизованного теплоснабжения используются два вида источников: ТЭЦ,
которые также вырабатывают электроэнергию; водогрейные и паровые котельные.
.

3.

3

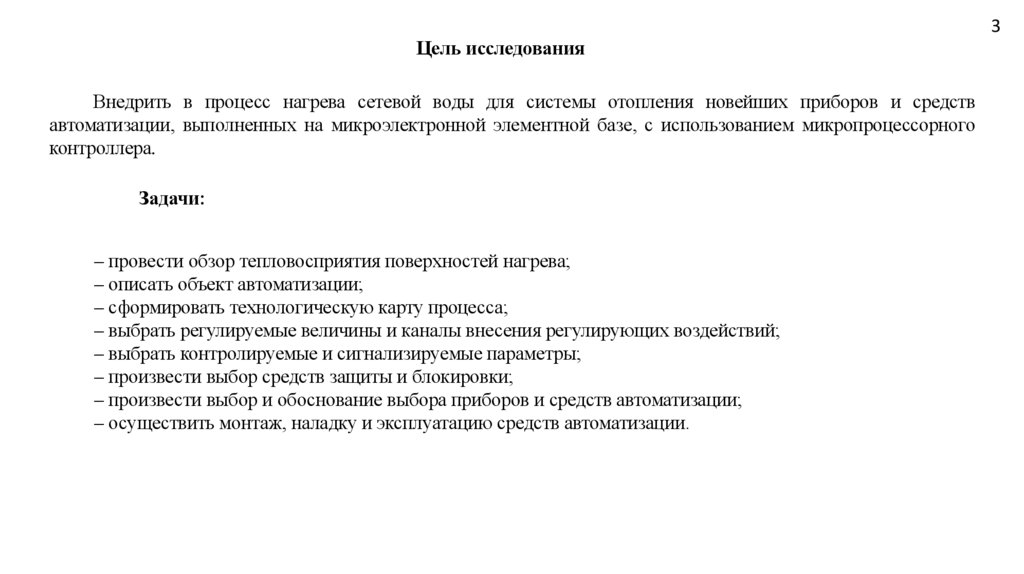

Цель исследования
Внедрить в процесс нагрева сетевой воды для системы отопления новейших приборов и средств
автоматизации, выполненных на микроэлектронной элементной базе, с использованием микропроцессорного
контроллера.
Задачи:
– провести обзор тепловосприятия поверхностей нагрева;
– описать объект автоматизации;
– сформировать технологическую карту процесса;
– выбрать регулируемые величины и каналы внесения регулирующих воздействий;
– выбрать контролируемые и сигнализируемые параметры;
– произвести выбор средств защиты и блокировки;
– произвести выбор и обоснование выбора приборов и средств автоматизации;
– осуществить монтаж, наладку и эксплуатацию средств автоматизации.

4.

4

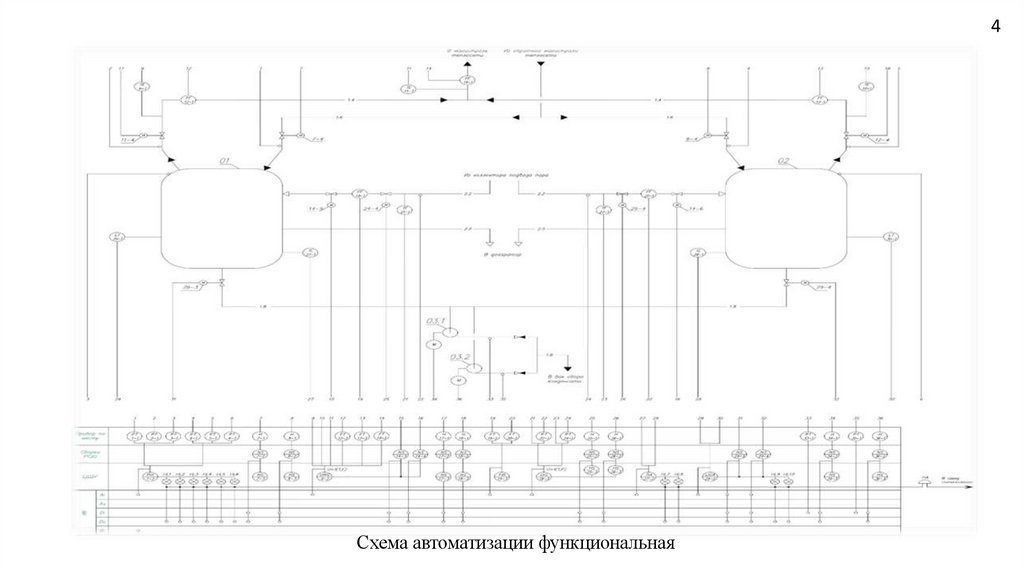

Схема автоматизации функциональная

5.

5

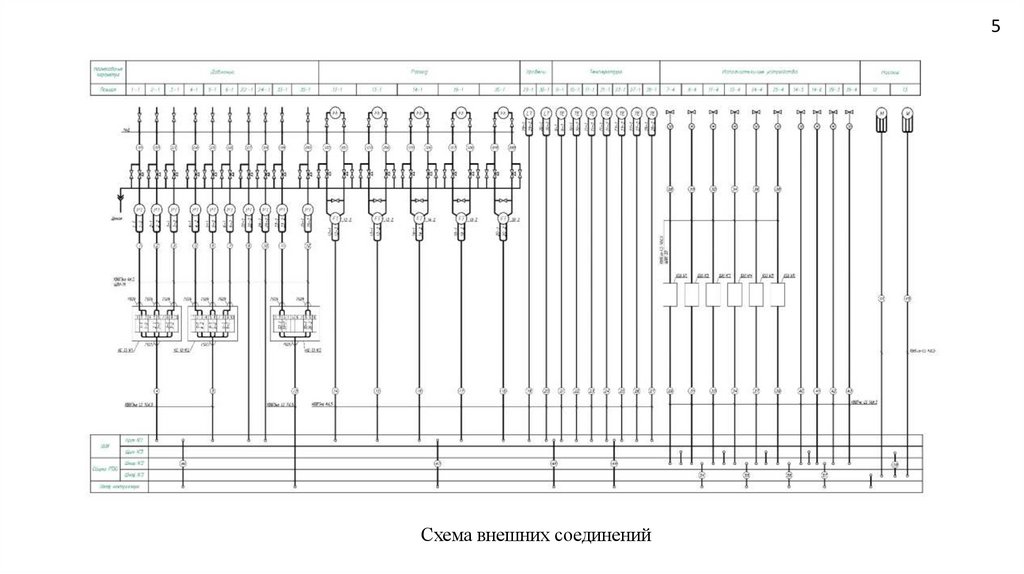

Схема внешних соединений

6.

6

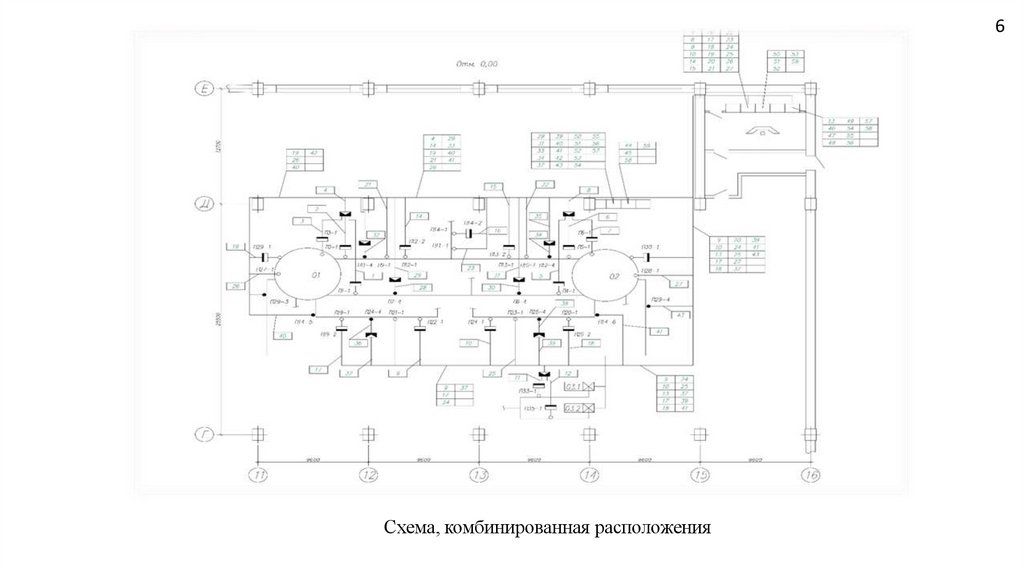

Схема, комбинированная расположения

7.

7

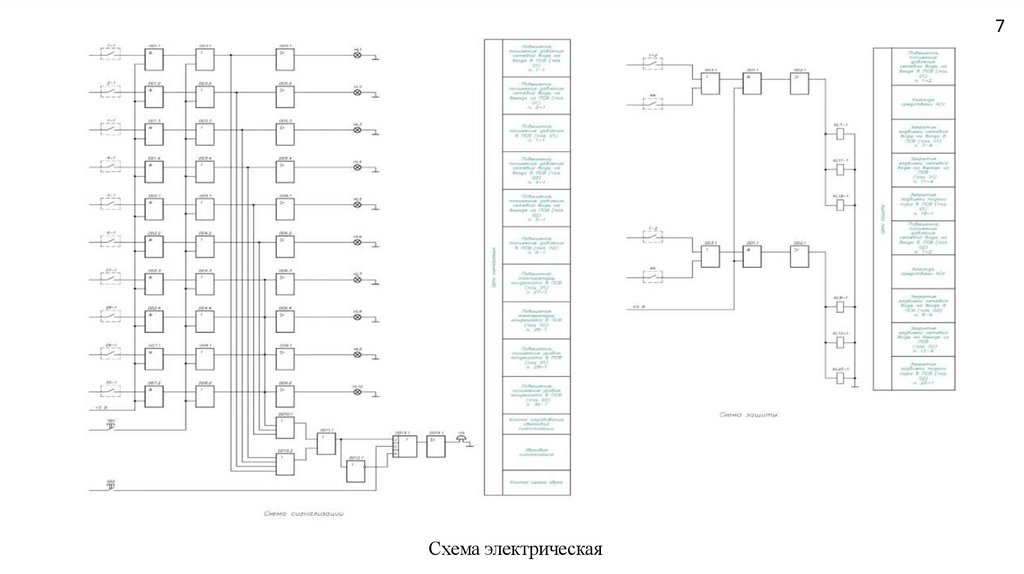

Схема электрическая

8.

8
y
7
6,08
6
5
4
3
2
1
t, с
240
0
τо

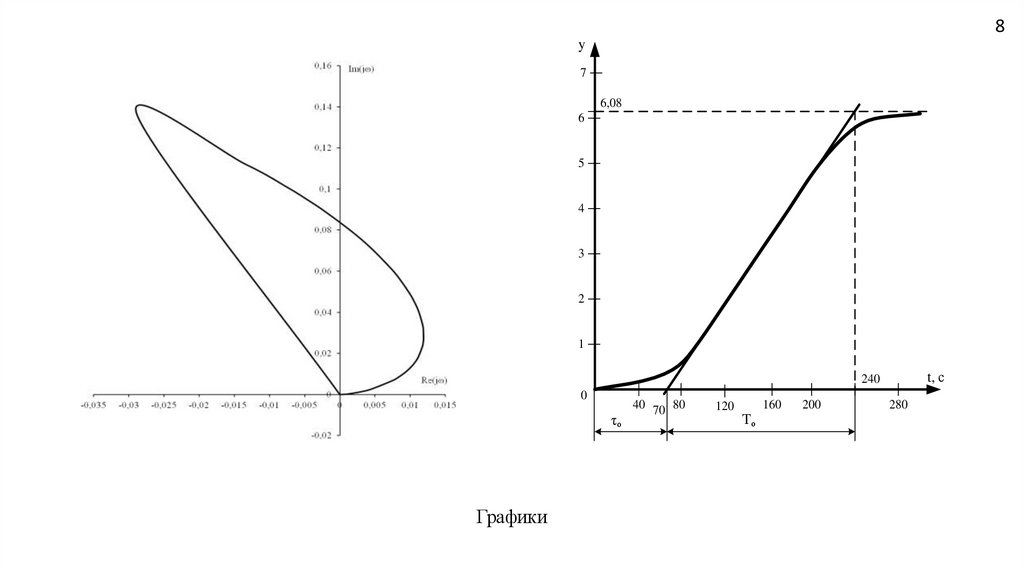

Графики
40 70 80
160
120
Tо
200
280

9.

9

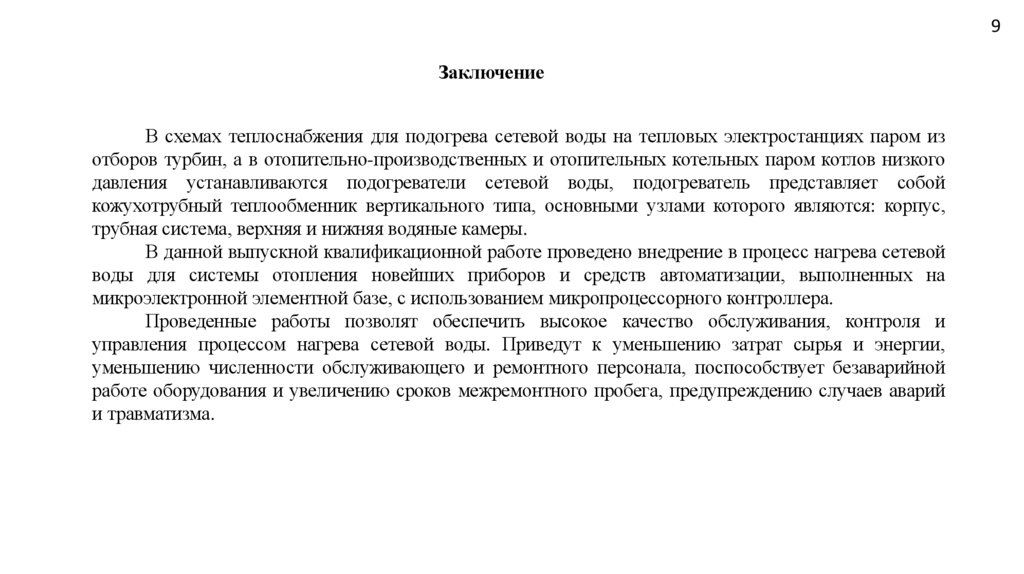

Заключение
В схемах теплоснабжения для подогрева сетевой воды на тепловых электростанциях паром из
отборов турбин, а в отопительно-производственных и отопительных котельных паром котлов низкого
давления устанавливаются подогреватели сетевой воды, подогреватель представляет собой
кожухотрубный теплообменник вертикального типа, основными узлами которого являются: корпус,
трубная система, верхняя и нижняя водяные камеры.
В данной выпускной квалификационной работе проведено внедрение в процесс нагрева сетевой
воды для системы отопления новейших приборов и средств автоматизации, выполненных на
микроэлектронной элементной базе, с использованием микропроцессорного контроллера.
Проведенные работы позволят обеспечить высокое качество обслуживания, контроля и
управления процессом нагрева сетевой воды. Приведут к уменьшению затрат сырья и энергии,
уменьшению численности обслуживающего и ремонтного персонала, поспособствует безаварийной
работе оборудования и увеличению сроков межремонтного пробега, предупреждению случаев аварий
и травматизма.

10.

Спасибо за внимание!
