Компания Caterpillar. Номенклатура двигателей

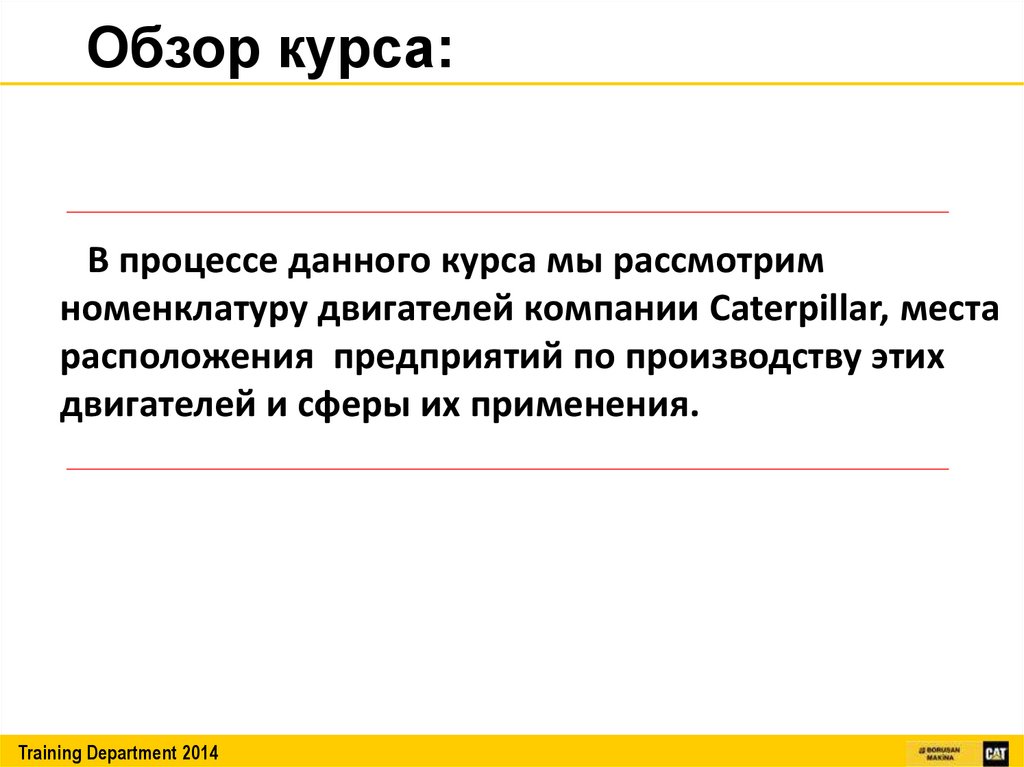

Обзор курса:
В процессе данного курса мы рассмотрим
номенклатуру двигателей компании Caterpillar, места
расположения предприятий по производству этих
двигателей и сферы их применения.
Training Department 2014

3.

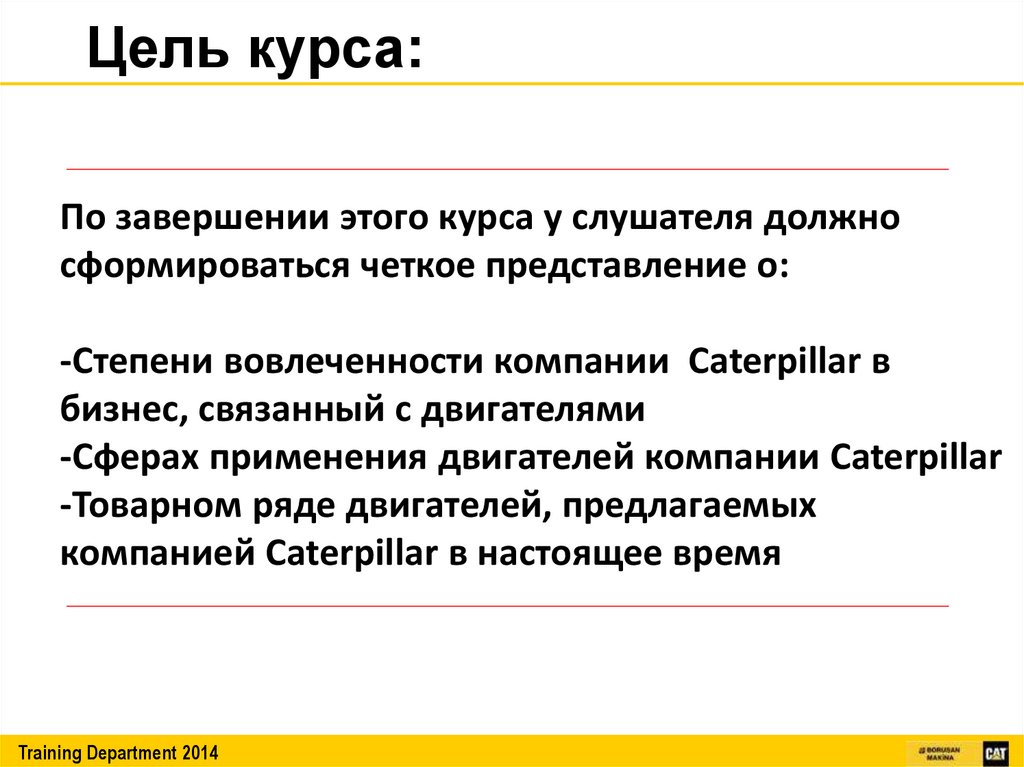

Цель курса:
По завершении этого курса у слушателя должно
сформироваться четкое представление о:
-Степени вовлеченности компании Caterpillar в
бизнес, связанный с двигателями
-Сферах применения двигателей компании Caterpillar
-Товарном ряде двигателей, предлагаемых
компанией Caterpillar в настоящее время
Training Department 2014

4.

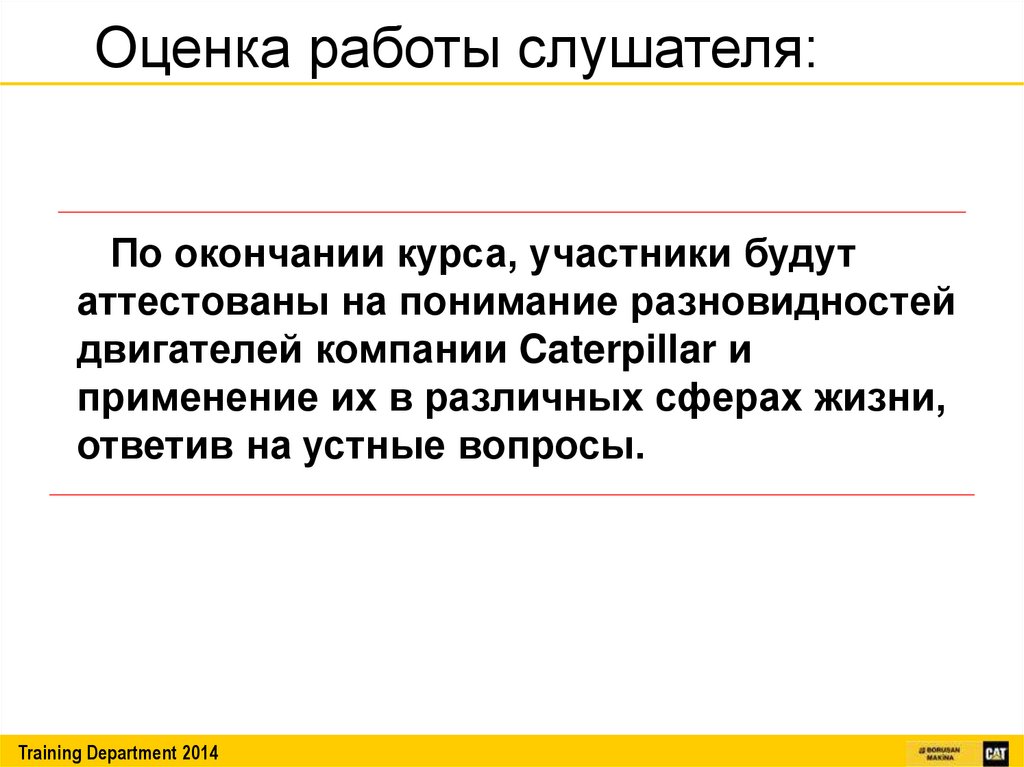

Оценка работы слушателя:
По окончании курса, участники будут
аттестованы на понимание разновидностей
двигателей компании Caterpillar и
применение их в различных сферах жизни,
ответив на устные вопросы.
Training Department 2014

5.

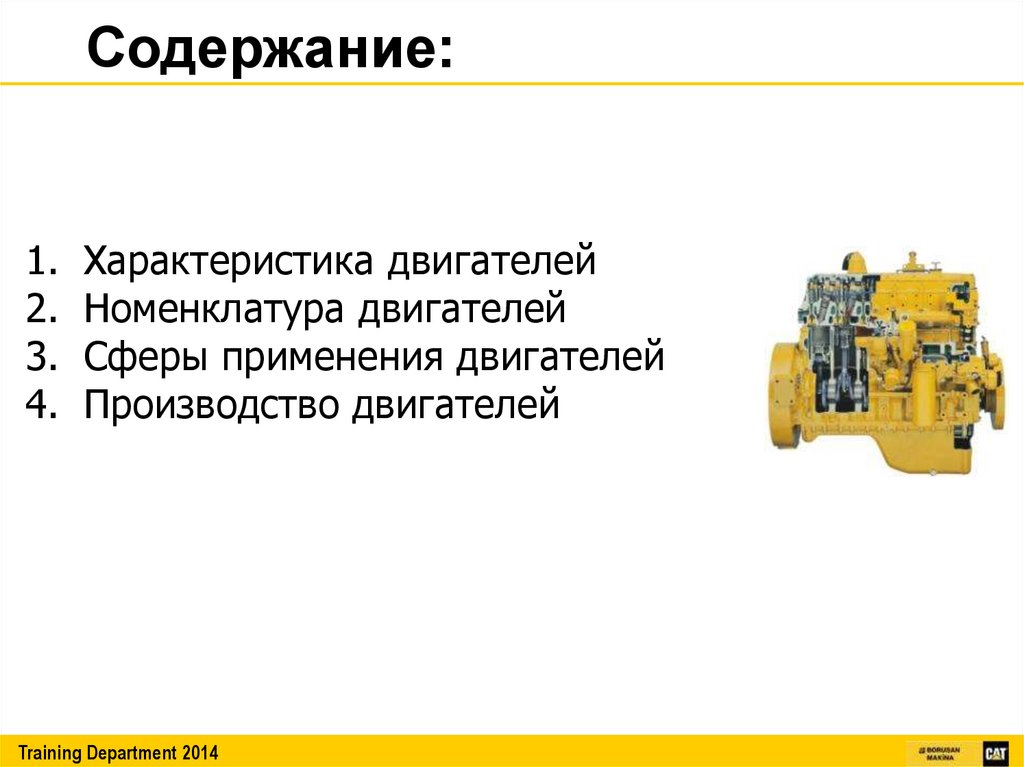

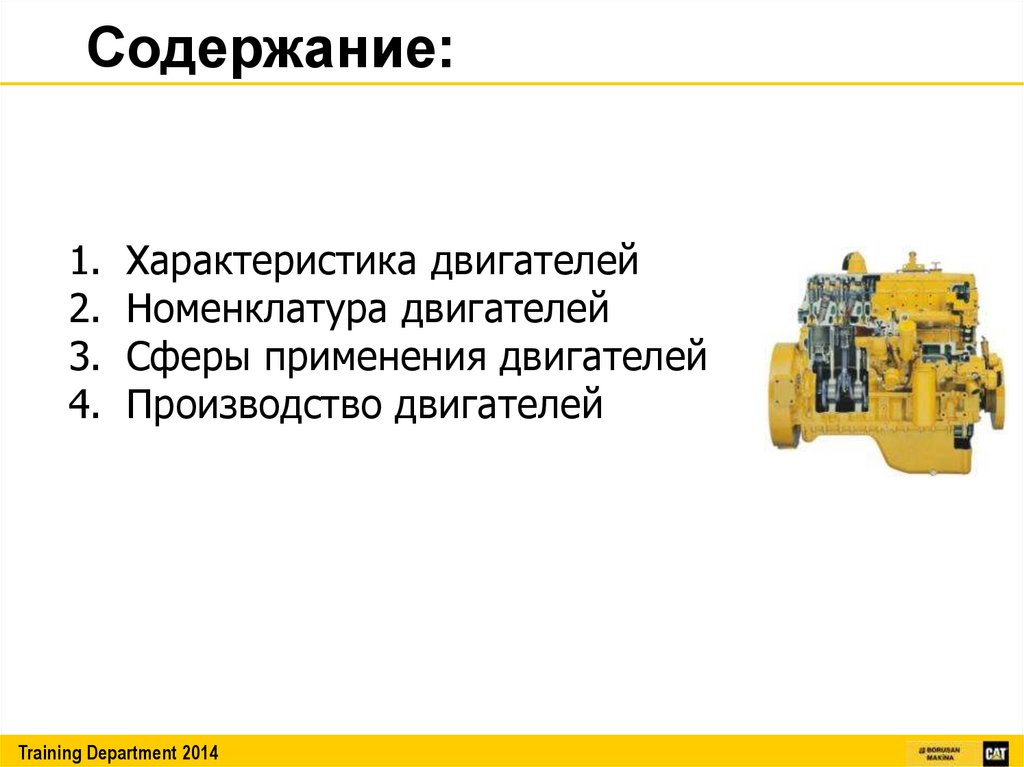

Содержание:
1. Характеристика двигателей
2. Номенклатура двигателей
3. Сферы применения двигателей

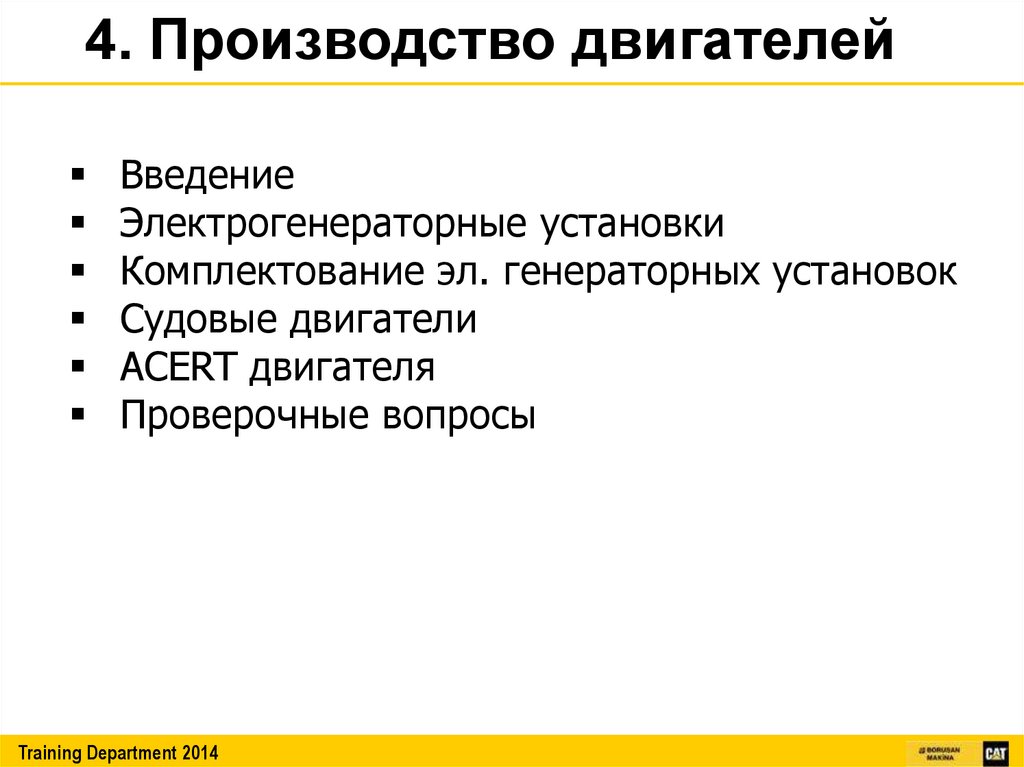

4. Производство двигателей
Training Department 2014

6.

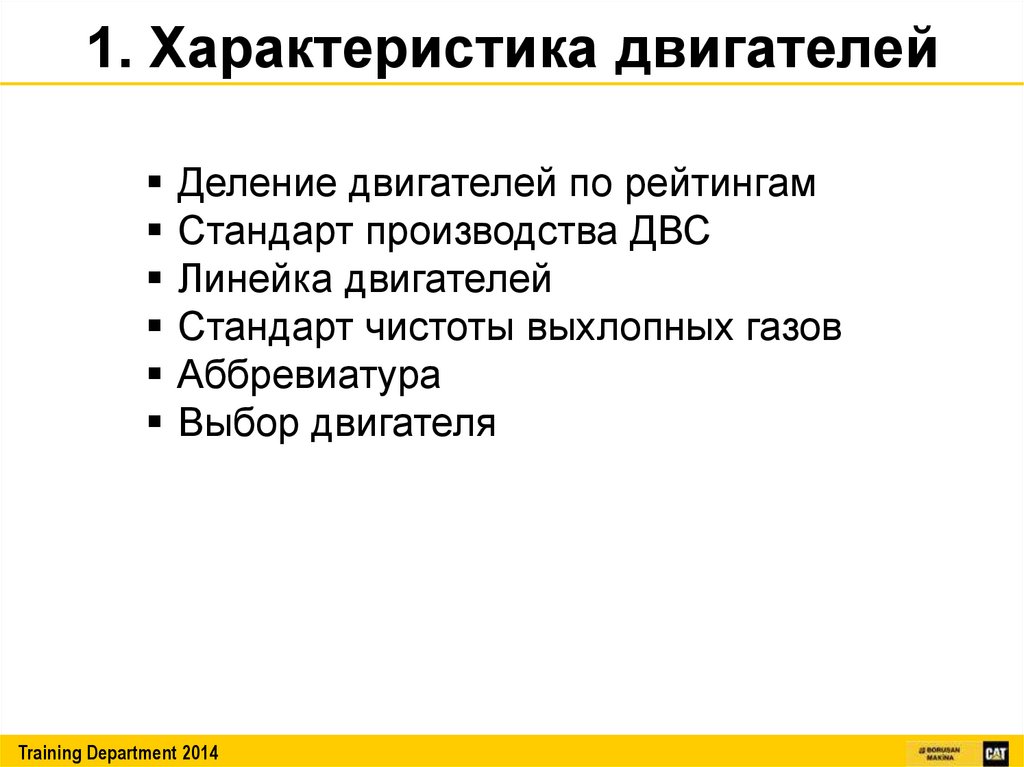

1. Характеристика двигателей
Деление двигателей по рейтингам
Стандарт производства ДВС
Линейка двигателей
Стандарт чистоты выхлопных газов
Аббревиатура
Выбор двигателя
Training Department 2014

7.

Двигателя мощностью делятся по рейтингам:
A – Двигатель может развивать MAX номинальную мощность и
обороты до 100% времени без прерывания рабочего цикла.
B – Время полной нагрузки двигателя не превышает 80 % периода
рабочего цикла.
C (Intermittent)- Время полной нагрузки двигателя не должно
превышать 50% времени.
D – Работа двигателя при полной нагрузки, необходимой для
периодических перегрузок не должно превышать 10% периода
рабочего цикла.
E – Для экстренных внезапных короткосрочных перегрузок, когда
двигатель может развивать МАХ номинальную мощность не более
5% периода рабочего цикла.
Training Department 2014

8.

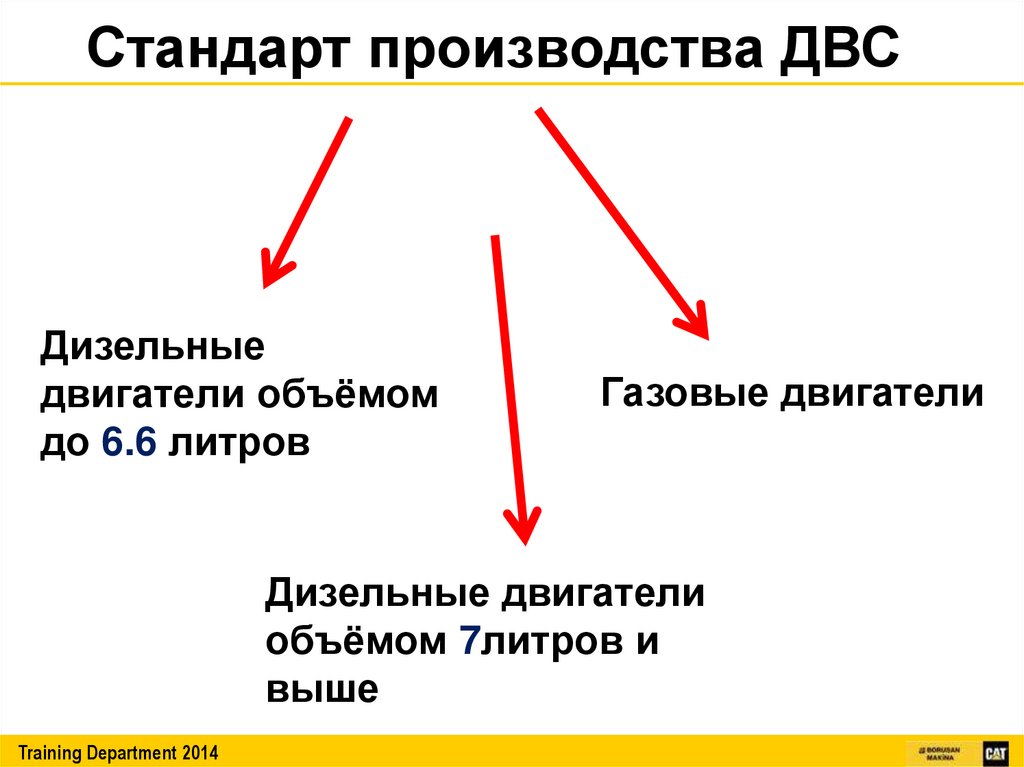

Стандарт производства ДВС
Дизельные
двигатели объёмом
до 6.6 литров
Газовые двигатели
Дизельные двигатели
объёмом 7литров и
выше
Training Department 2014

9.

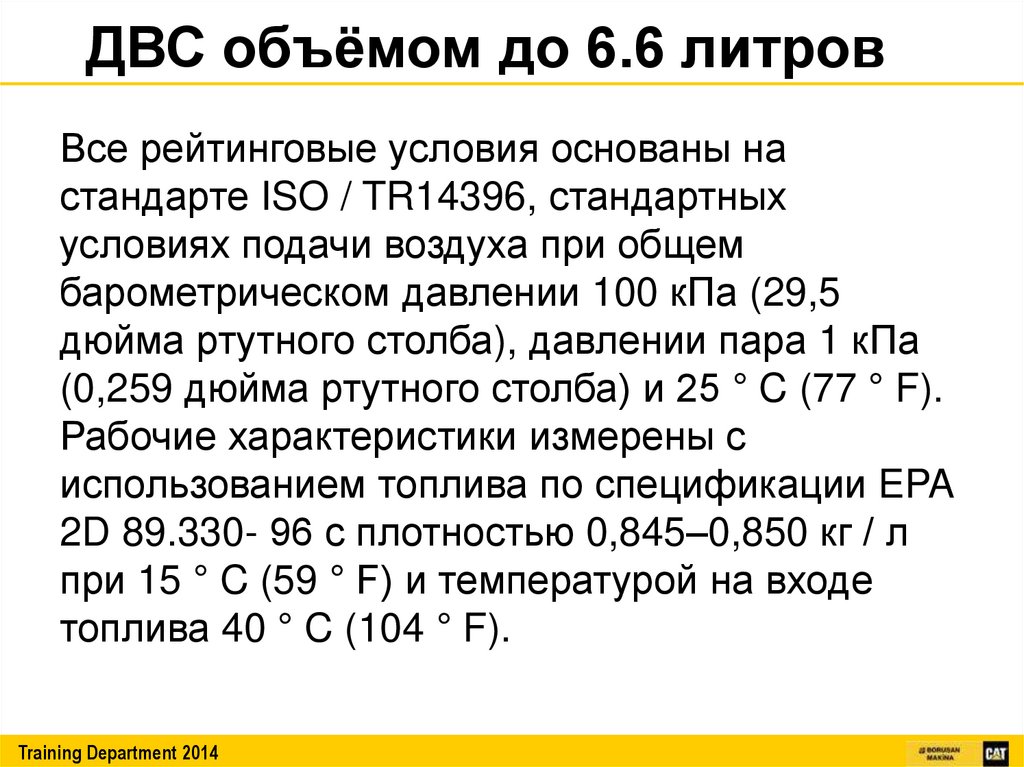

ДВС объёмом до 6.6 литров
Все рейтинговые условия основаны на
стандарте ISO / TR14396, стандартных
условиях подачи воздуха при общем
барометрическом давлении 100 кПа (29,5
дюйма ртутного столба), давлении пара 1 кПа
(0,259 дюйма ртутного столба) и 25 ° C (77 ° F).
Рабочие характеристики измерены с
использованием топлива по спецификации EPA
2D 89.330- 96 с плотностью 0,845–0,850 кг / л
при 15 ° C (59 ° F) и температурой на входе
топлива 40 ° C (104 ° F).
Training Department 2014

10.

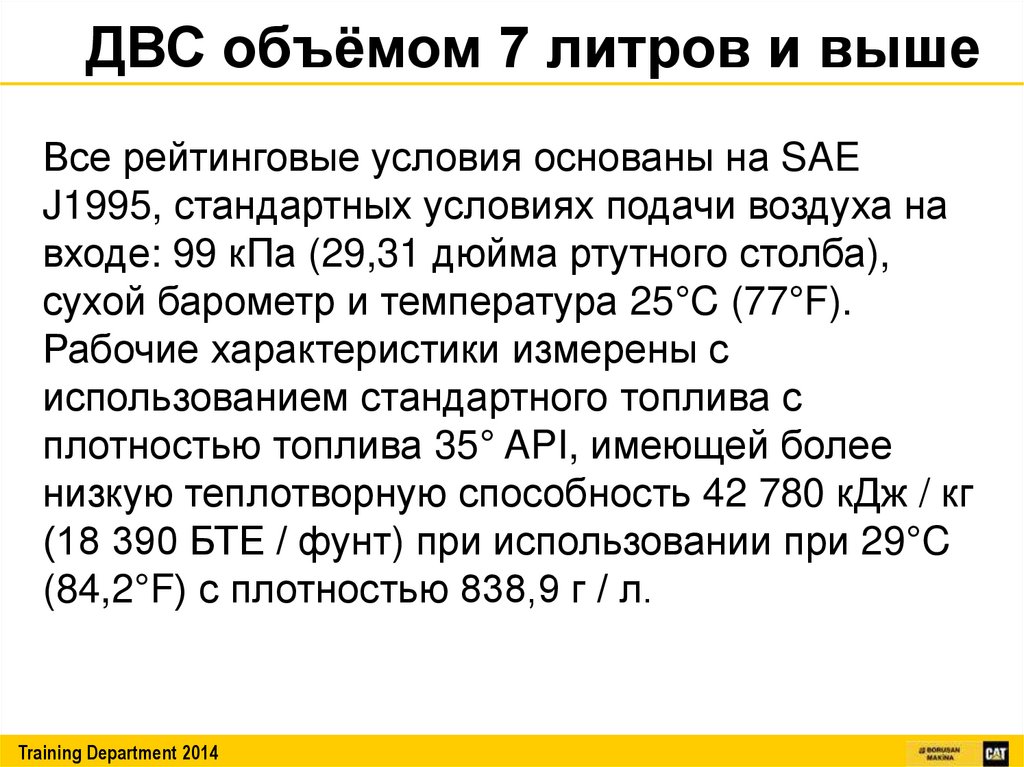

ДВС объёмом 7 литров и выше
Все рейтинговые условия основаны на SAE
J1995, стандартных условиях подачи воздуха на
входе: 99 кПа (29,31 дюйма ртутного столба),
сухой барометр и температура 25°C (77°F).
Рабочие характеристики измерены с
использованием стандартного топлива с
плотностью топлива 35° API, имеющей более
низкую теплотворную способность 42 780 кДж / кг
(18 390 БТЕ / фунт) при использовании при 29°C
(84,2°F) с плотностью 838,9 г / л.
Training Department 2014

11.

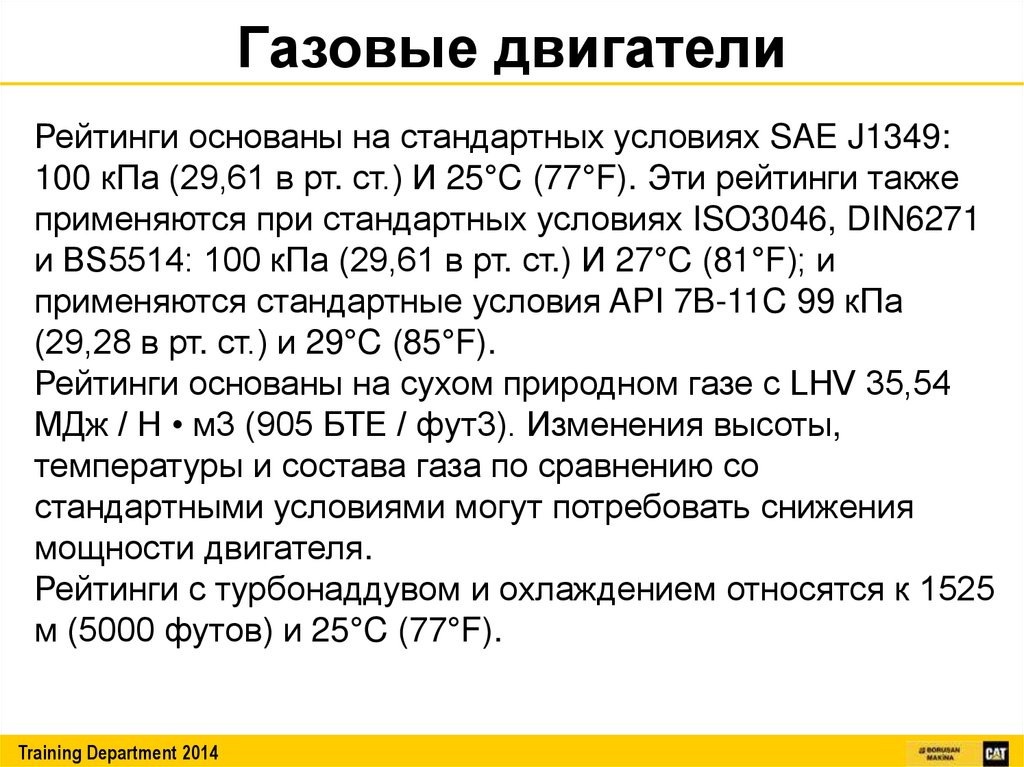

Газовые двигатели
Рейтинги основаны на стандартных условиях SAE J1349:
100 кПа (29,61 в рт. ст.) И 25°C (77°F). Эти рейтинги также
применяются при стандартных условиях ISO3046, DIN6271
и BS5514: 100 кПа (29,61 в рт. ст.) И 27°C (81°F); и
применяются стандартные условия API 7B-11C 99 кПа
(29,28 в рт. ст.) и 29°C (85°F).
Рейтинги основаны на сухом природном газе с LHV 35,54
МДж / Н • м3 (905 БТЕ / фут3). Изменения высоты,
температуры и состава газа по сравнению со
стандартными условиями могут потребовать снижения
мощности двигателя.
Рейтинги с турбонаддувом и охлаждением относятся к 1525
м (5000 футов) и 25°C (77°F).
Training Department 2014

12.

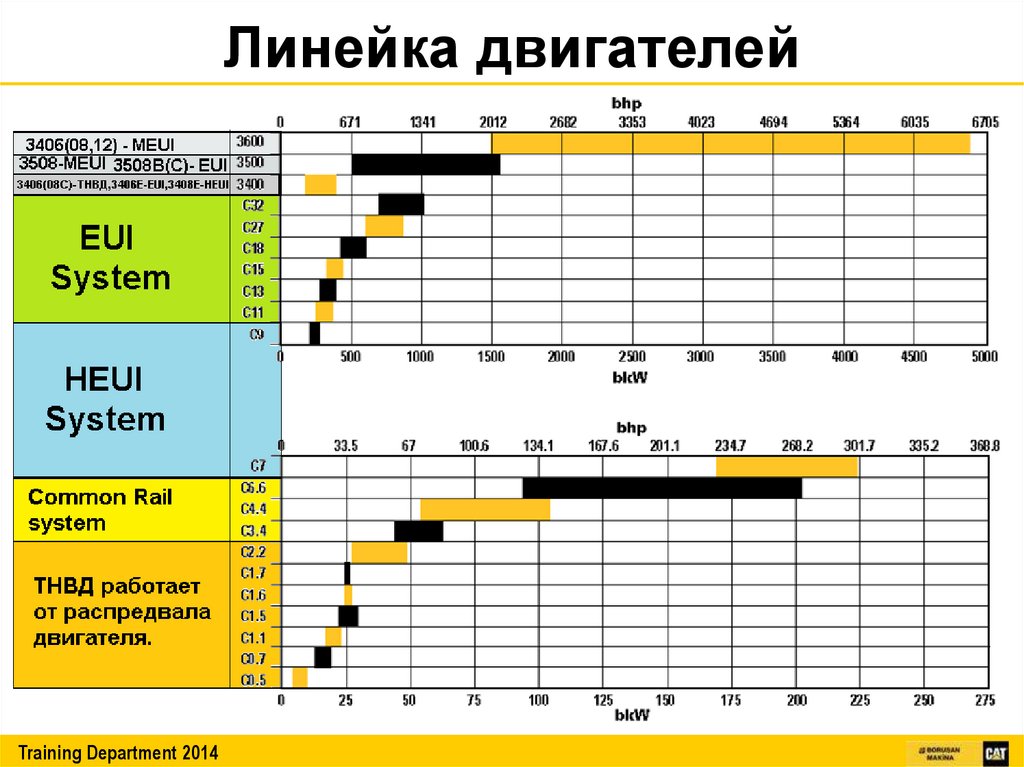

Линейка двигателей
Training Department 2014

13.

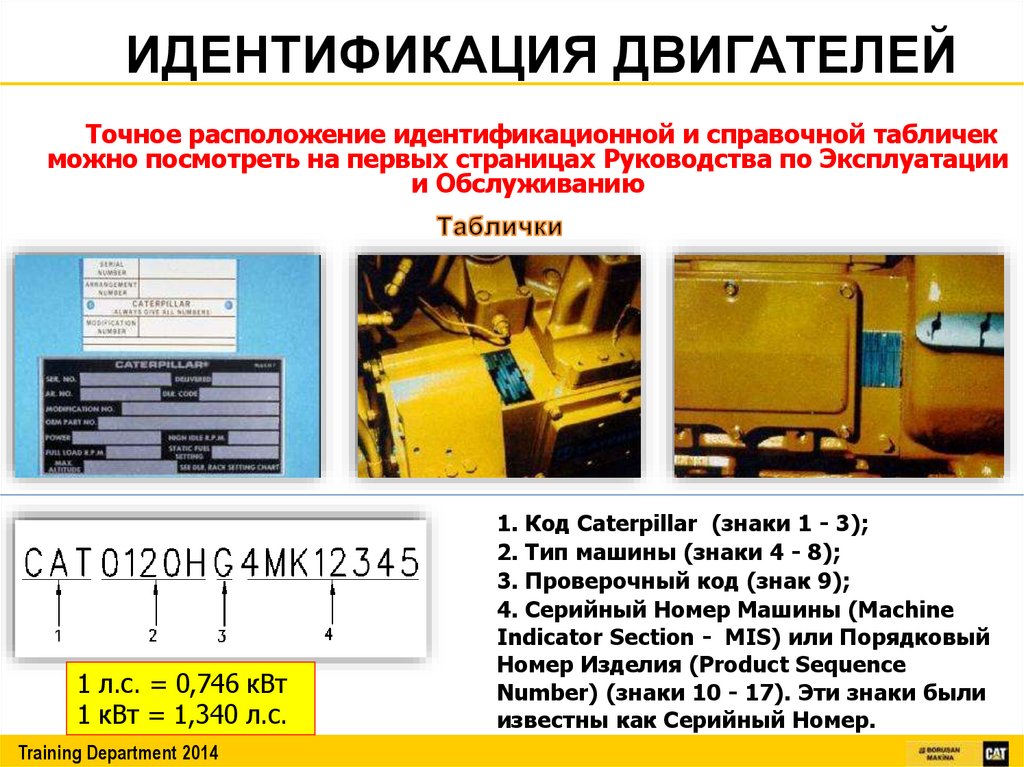

ИДЕНТИФИКАЦИЯ ДВИГАТЕЛЕЙ
Точное расположение идентификационной и справочной табличек
можно посмотреть на первых страницах Руководства по Эксплуатации
и Обслуживанию
1 л.с. = 0,746 кВт
1 кВт = 1,340 л.с.
Training Department 2014
1. Код Caterpillar (знаки 1 - 3);
2. Тип машины (знаки 4 - 8);
3. Проверочный код (знак 9);
4. Серийный Номер Машины (Machine
Indicator Section - MIS) или Порядковый
Номер Изделия (Product Sequence
Number) (знаки 10 - 17). Эти знаки были
известны как Серийный Номер.

14.

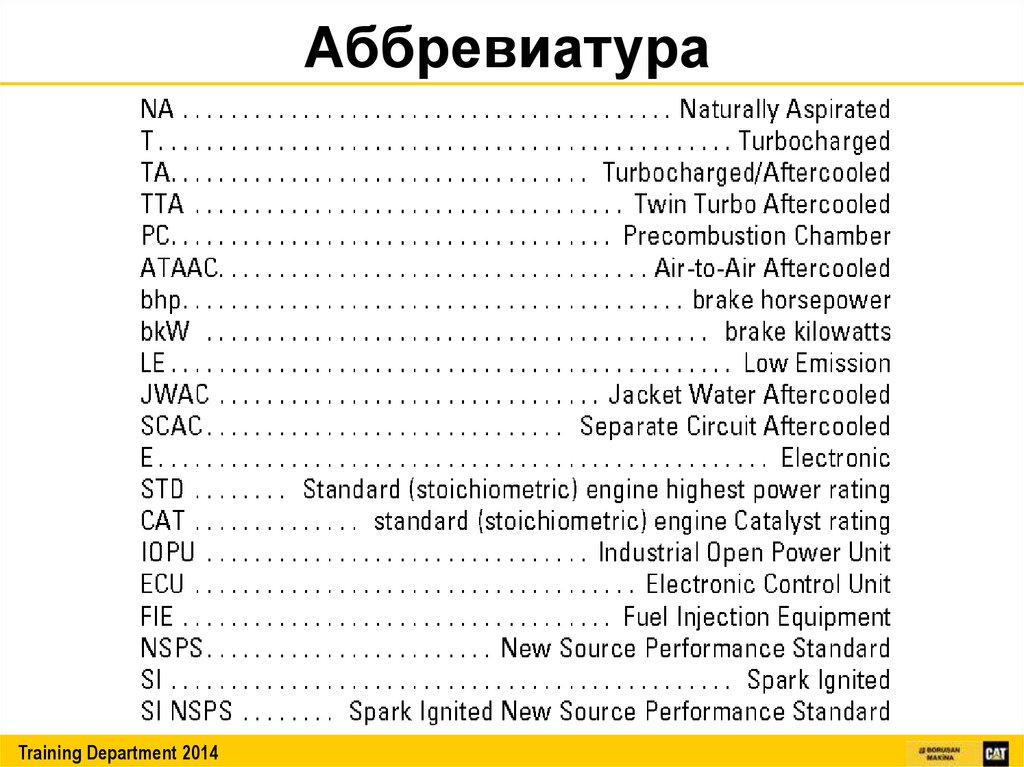

Аббревиатура
Training Department 2014

15.

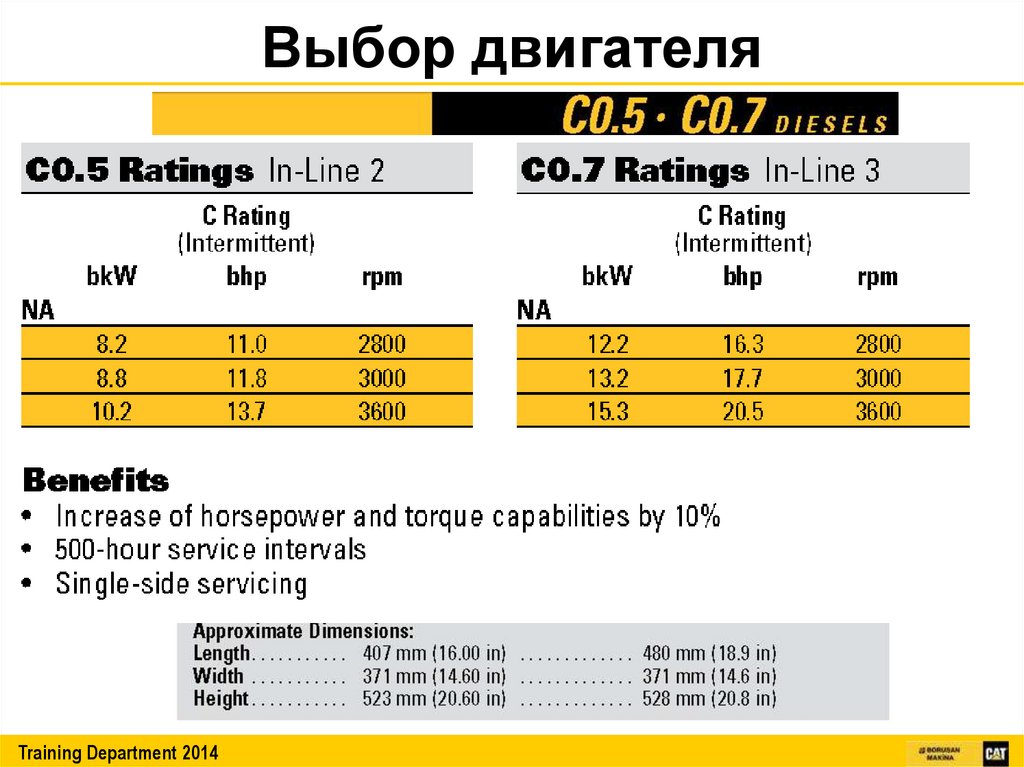

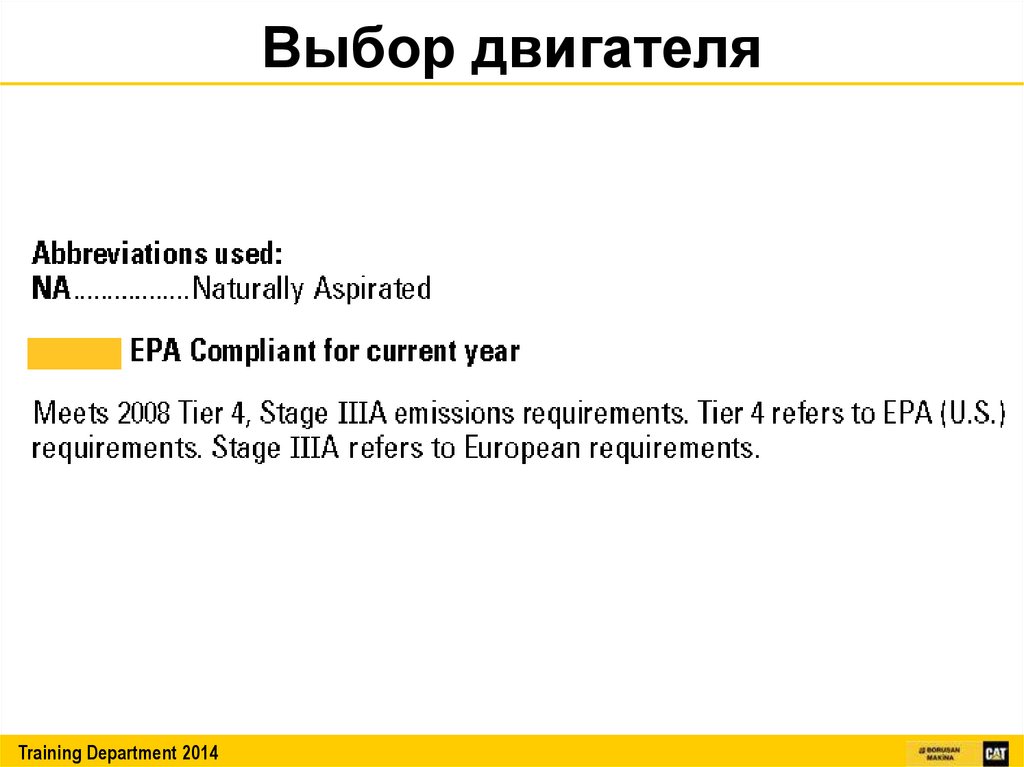

Выбор двигателя
Training Department 2014

16.

Выбор двигателя
Training Department 2014

17.

18.

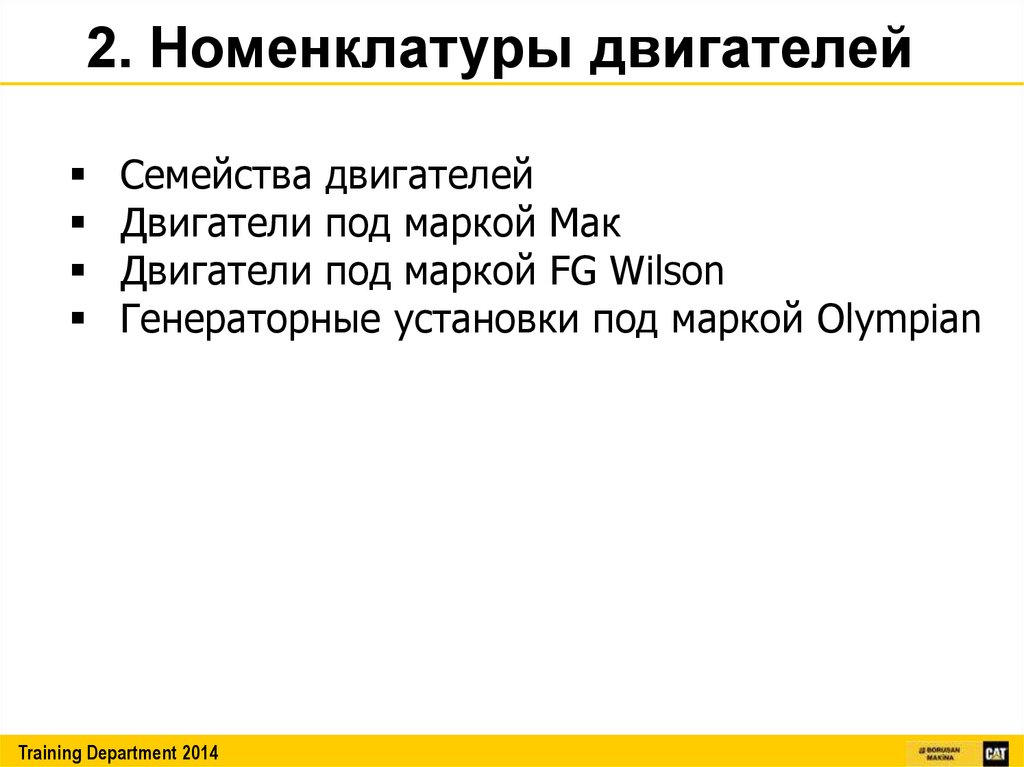

2. Номенклатуры двигателей
Семейства двигателей
Двигатели под маркой Мак
Двигатели под маркой FG Wilson
Генераторные установки под маркой Olympian
Training Department 2014

19.

Семейства двигателей
Введение
Двигатели под маркой Cat & Perkins
Двигатели C7 ACERT
Двигатели C9 ACERT
Двигатели C11 ACERT
Двигатели C13 ACERT
Двигатели C15/C18 ACERT
Двигатели C27/C32 ACERT
Семейство серии 3500
С 175
Семейство серии 3600
Training Department 2014

20.

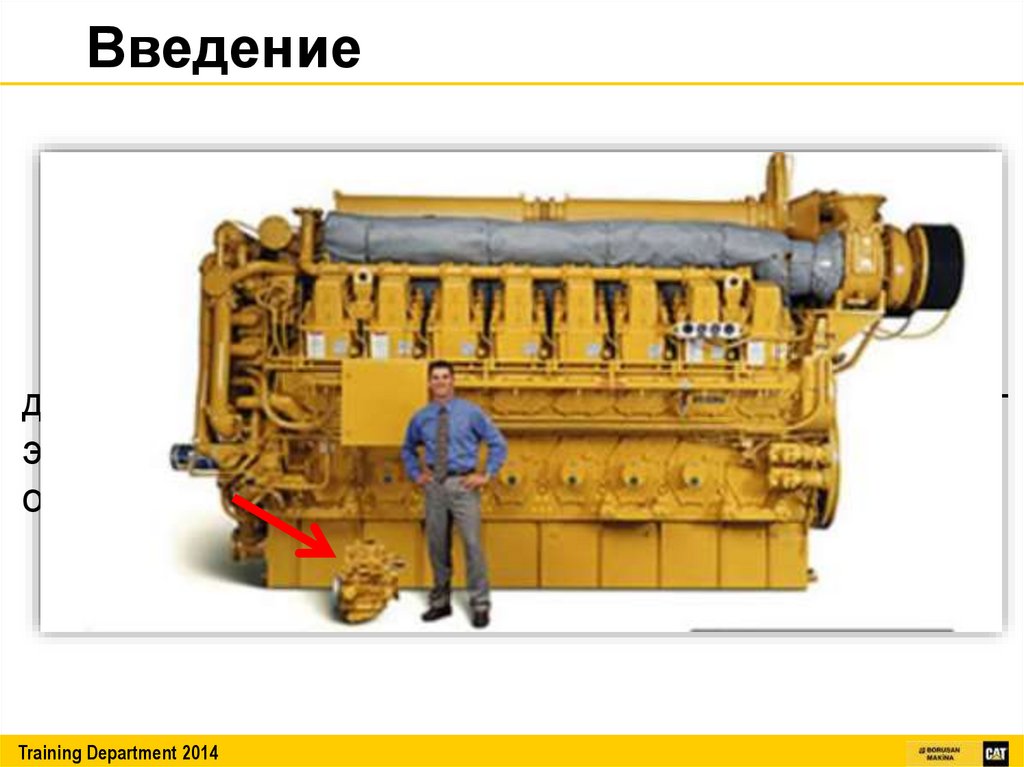

Введение
Компания предлагает несколько семейств
дизельных двигателей и двигателей с зажиганием от
электрической искры, имеющих номинал мощности
от 8 до 16 000 кВт (от 11 до 21 460 л.с.)
Training Department 2014

21.

Введение
Training Department 2014

22.

Двигатели под маркой Perkins™
После приобретения компанией Caterpillar компании Perkins™ в
1998 году многие двигатели вскоре стали предлагаться на рынке под
Двигатели
серии 800
Perkins и двигатели C3.4 компании
марками
и Caterpillar,
и Perkins.
Caterpillar представляют собой четырехцилиндровые
Двигатели серии
400 компании
Perkins и двигатели
C0.7,
C1.1,
двигатели
с номинальной
мощностью
от 47 доC0.5,
62 кВт
(от
63
C1.5,
компании
Caterpillar
представляют
до 83C1.6,
л.с.)C1.7,
при C2.2
частоте
вращения
2500
об/мин. собой двух-,
трех- или четырехцилиндровые двигатели с номинальной мощностью
от 8,2 до 49,2 кВТ (от 11 до 66 л.с.) при частоте вращения от 2200 до
3400 об/мин.
Training Department 2014

23.

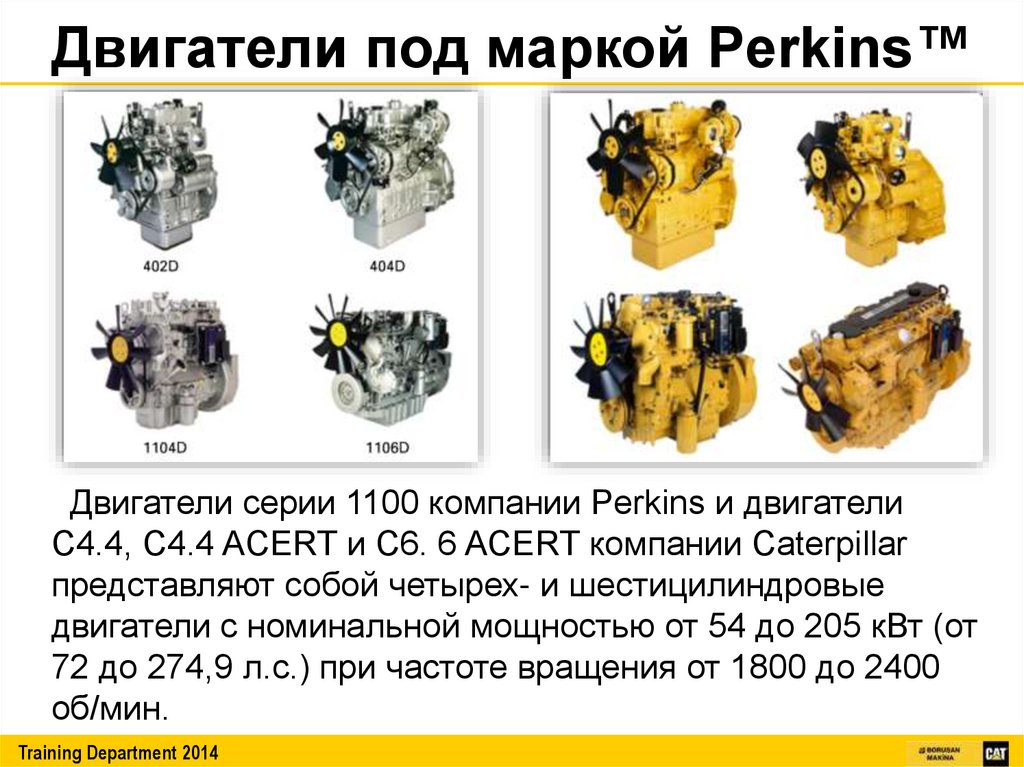

Двигатели под маркой Perkins™
Двигатели серии 1100 компании Perkins и двигатели
C4.4, C4.4 ACERT и C6. 6 ACERT компании Caterpillar
представляют собой четырех- и шестицилиндровые
двигатели с номинальной мощностью от 54 до 205 кВт (от
72 до 274,9 л.с.) при частоте вращения от 1800 до 2400
об/мин.
Training Department 2014

24.

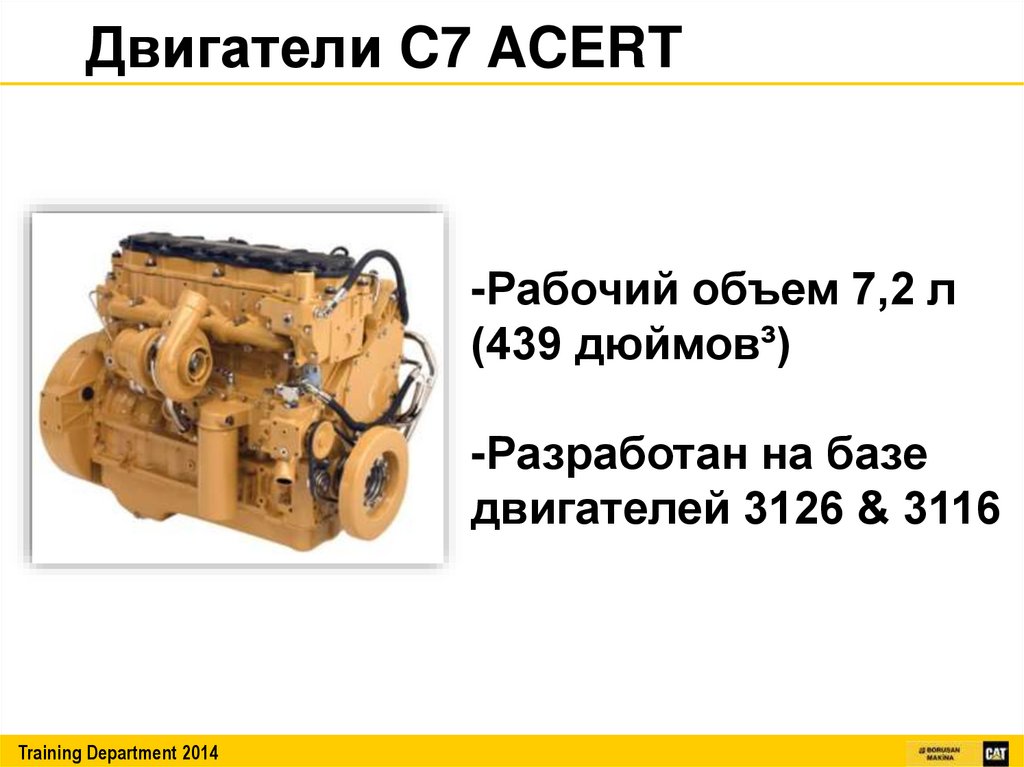

Двигатели C7 ACERT
-Рабочий объем 7,2 л
(439 дюймов³)
-Разработан на базе
двигателей 3126 & 3116
Training Department 2014

25.

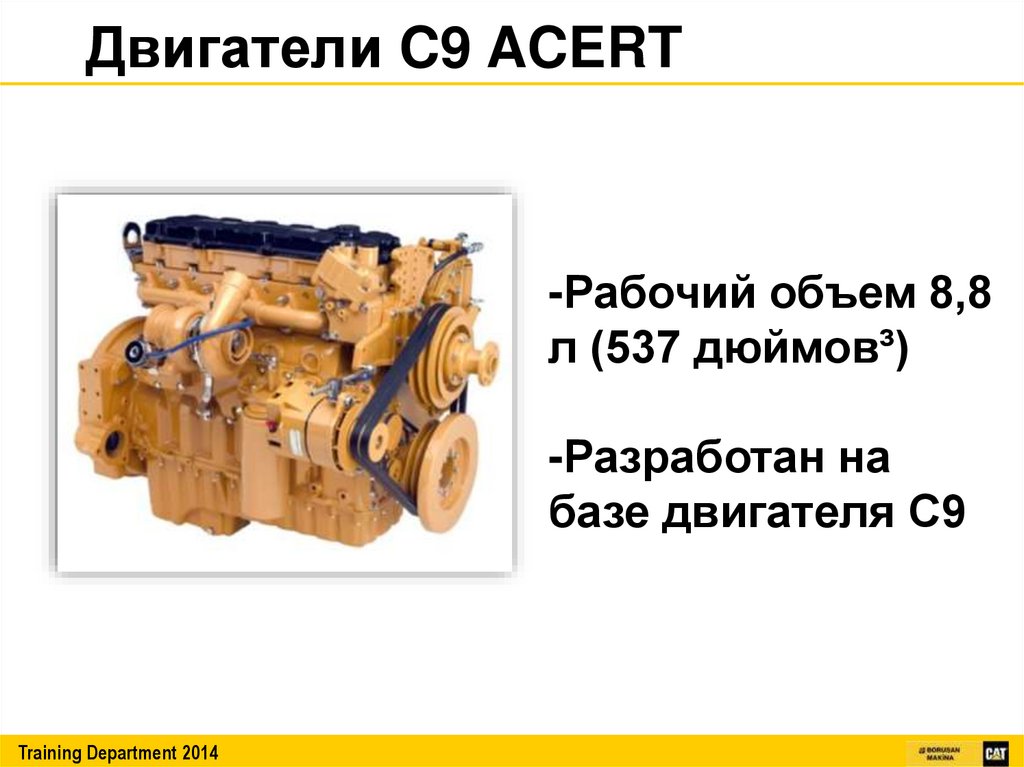

Двигатели C9 ACERT
-Рабочий объем 8,8
л (537 дюймов³)
-Разработан на
базе двигателя C9
Training Department 2014

26.

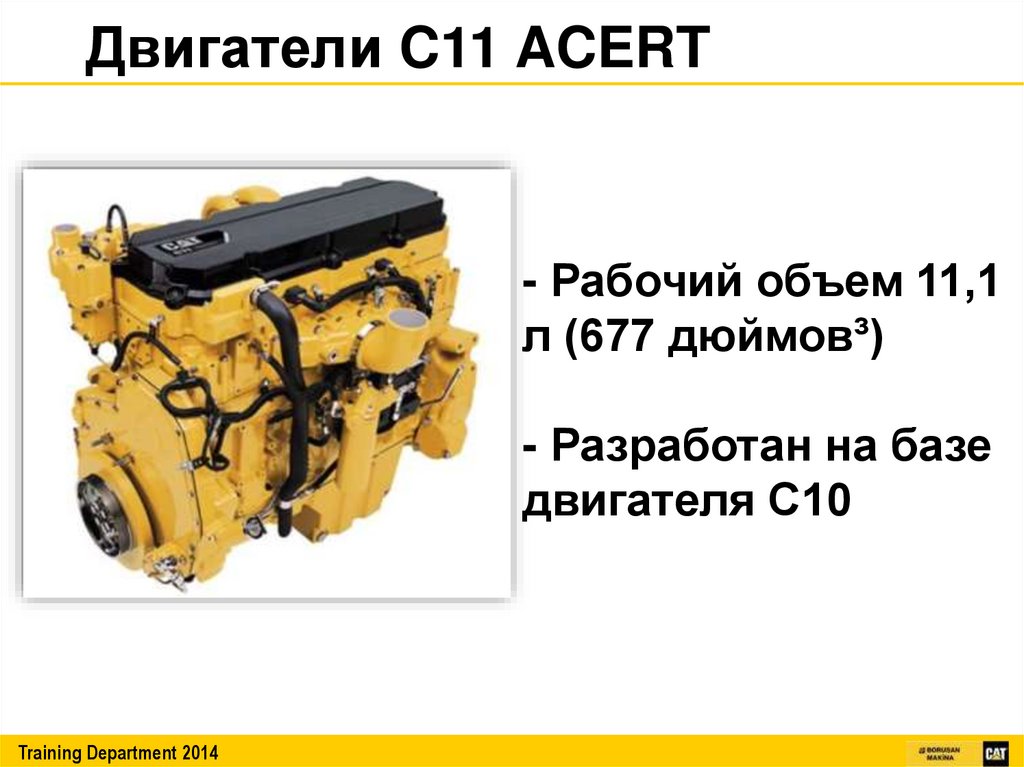

Двигатели C11 ACERT
- Рабочий объем 11,1
л (677 дюймов³)
- Разработан на базе
двигателя C10
Training Department 2014

27.

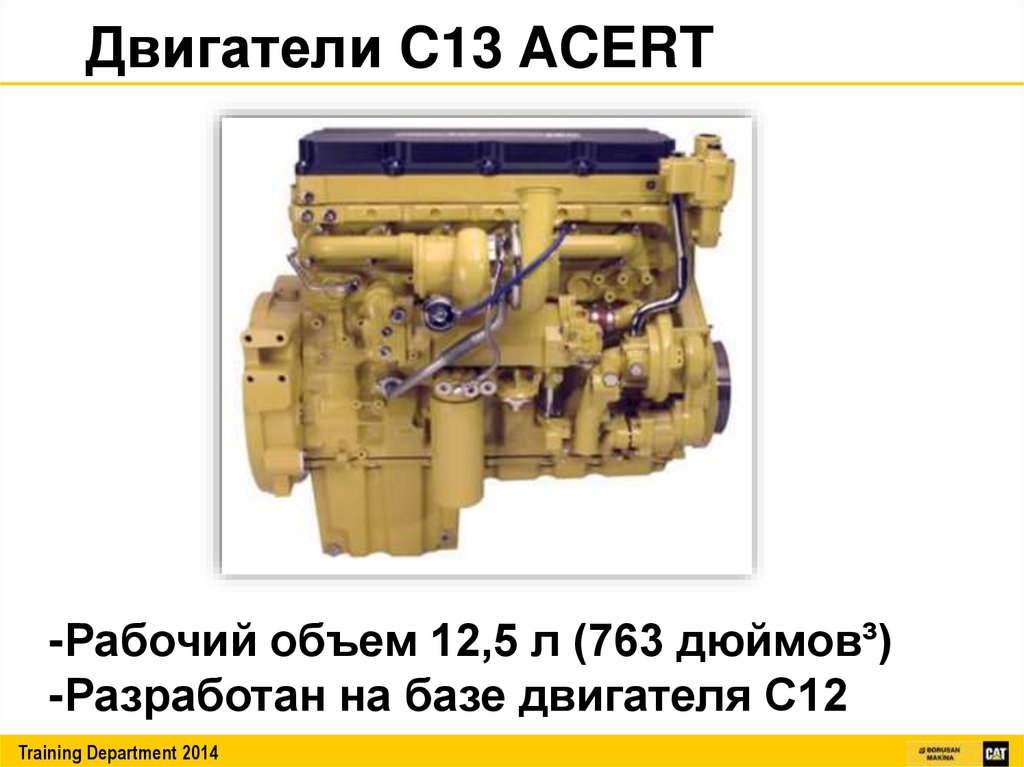

Двигатели C13 ACERT
-Рабочий объем 12,5 л (763 дюймов³)
-Разработан на базе двигателя C12
Training Department 2014

28.

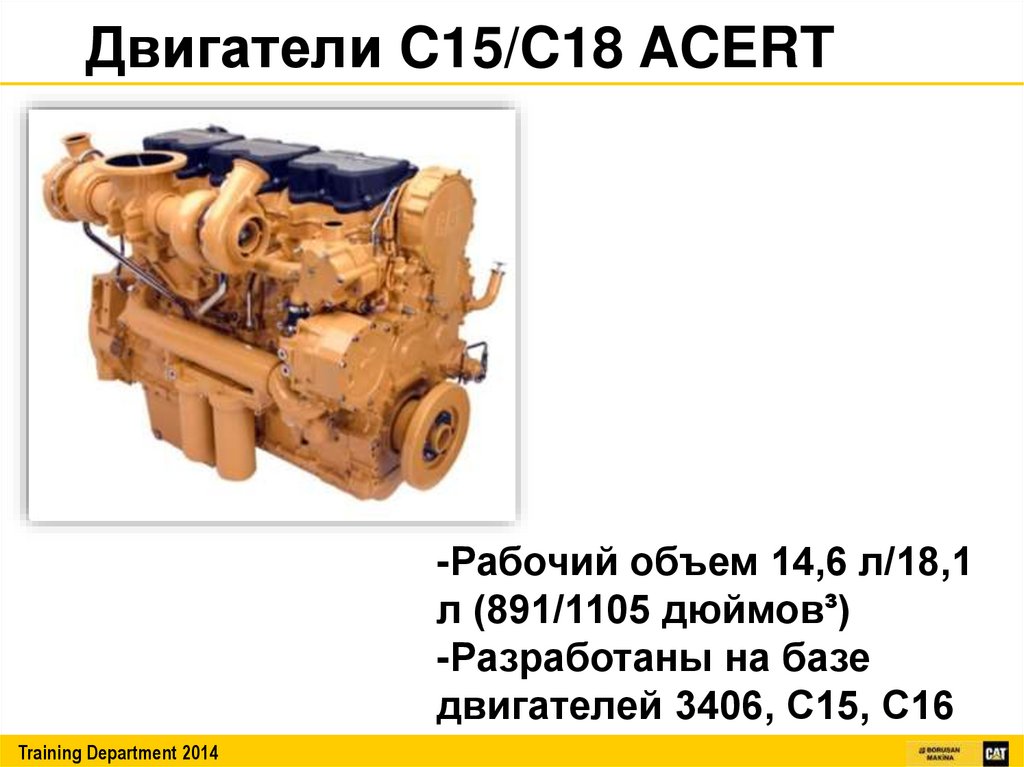

Двигатели C15/C18 ACERT
-Рабочий объем 14,6 л/18,1
л (891/1105 дюймов³)
-Разработаны на базе
двигателей 3406, C15, C16
Training Department 2014

29.

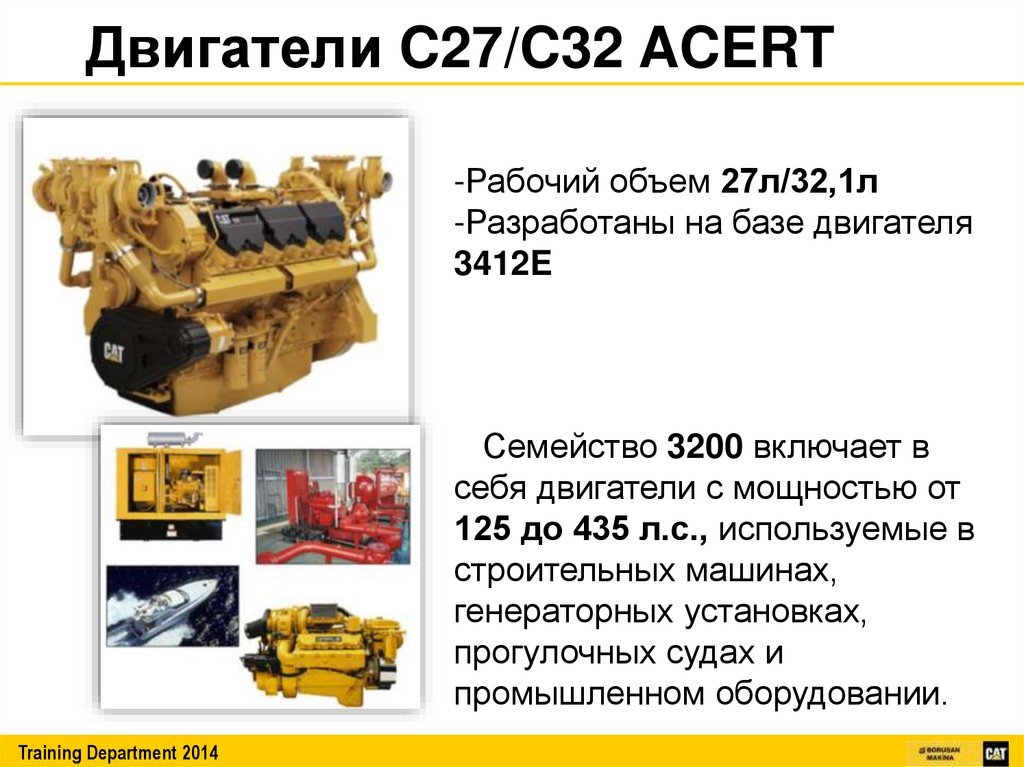

Двигатели C27/C32 ACERT
-Рабочий объем 27л/32,1л
-Разработаны на базе двигателя
3412E
Семейство 3200 включает в
себя двигатели с мощностью от
125 до 435 л.с., используемые в
строительных машинах,
генераторных установках,
прогулочных судах и
промышленном оборудовании.
Training Department 2014

30.

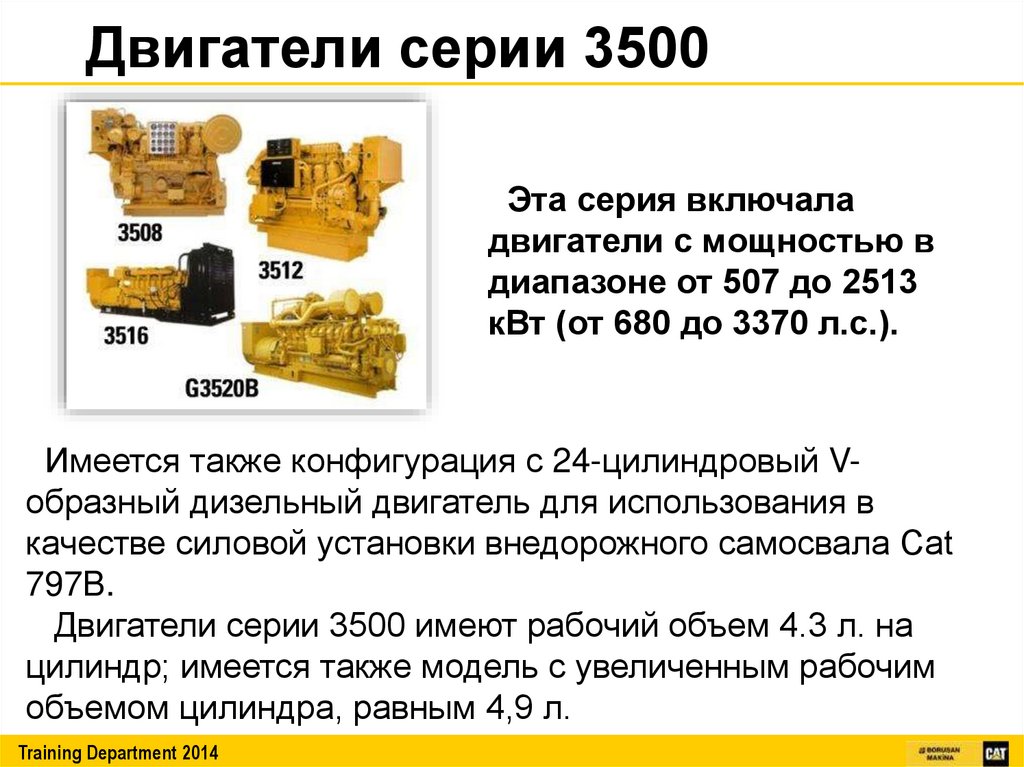

Двигатели серии 3500
Эта серия включала
двигатели с мощностью в
диапазоне от 507 до 2513
кВт (от 680 до 3370 л.с.).
Имеется также конфигурация с 24-цилиндровый Vобразный дизельный двигатель для использования в
качестве силовой установки внедорожного самосвала Cat
797B.
Двигатели серии 3500 имеют рабочий объем 4.3 л. на
цилиндр; имеется также модель с увеличенным рабочим
объемом цилиндра, равным 4,9 л.
Training Department 2014

31.

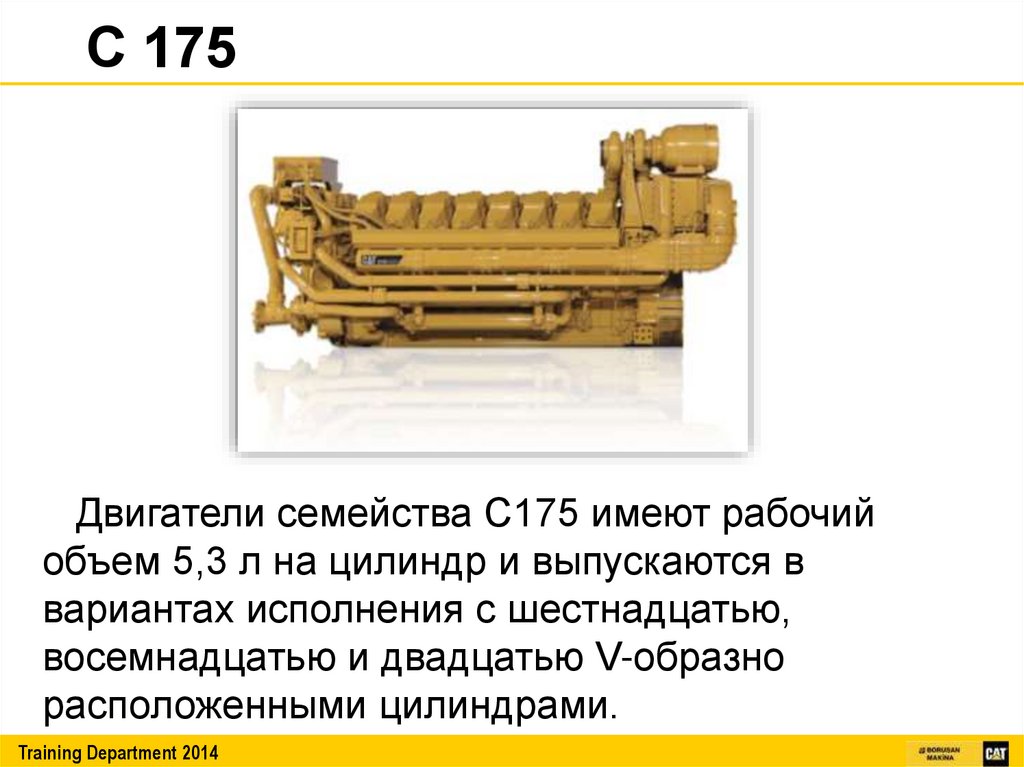

С 175
Двигатели семейства C175 имеют рабочий
объем 5,3 л на цилиндр и выпускаются в
вариантах исполнения с шестнадцатью,
восемнадцатью и двадцатью V-образно
расположенными цилиндрами.
Training Department 2014

32.

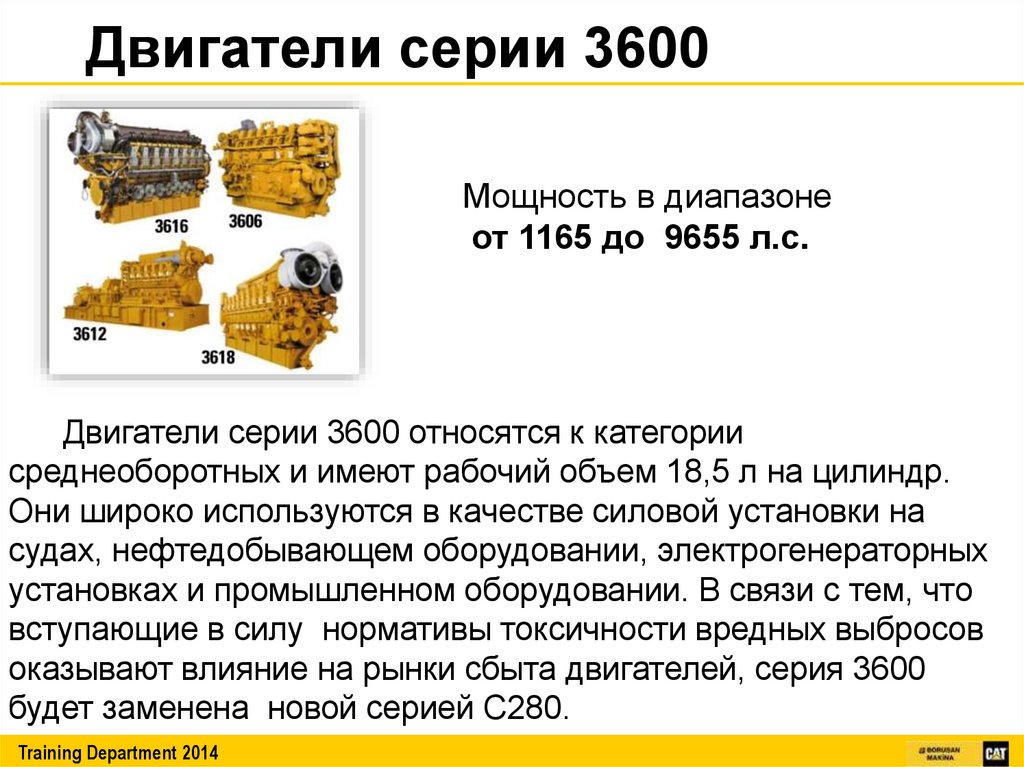

Двигатели серии 3600
Мощность в диапазоне
от 1165 до 9655 л.с.
Двигатели серии 3600 относятся к категории
среднеоборотных и имеют рабочий объем 18,5 л на цилиндр.
Они широко используются в качестве силовой установки на
судах, нефтедобывающем оборудовании, электрогенераторных
установках и промышленном оборудовании. В связи с тем, что
вступающие в силу нормативы токсичности вредных выбросов
оказывают влияние на рынки сбыта двигателей, серия 3600
будет заменена новой серией C280.
Training Department 2014

33.

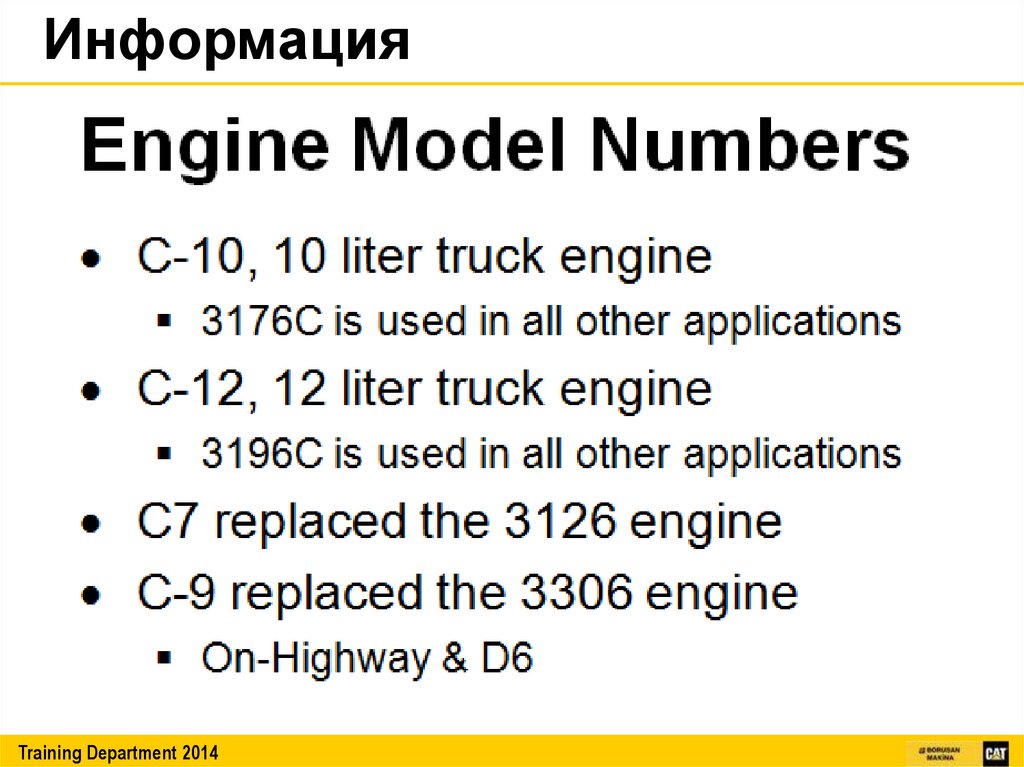

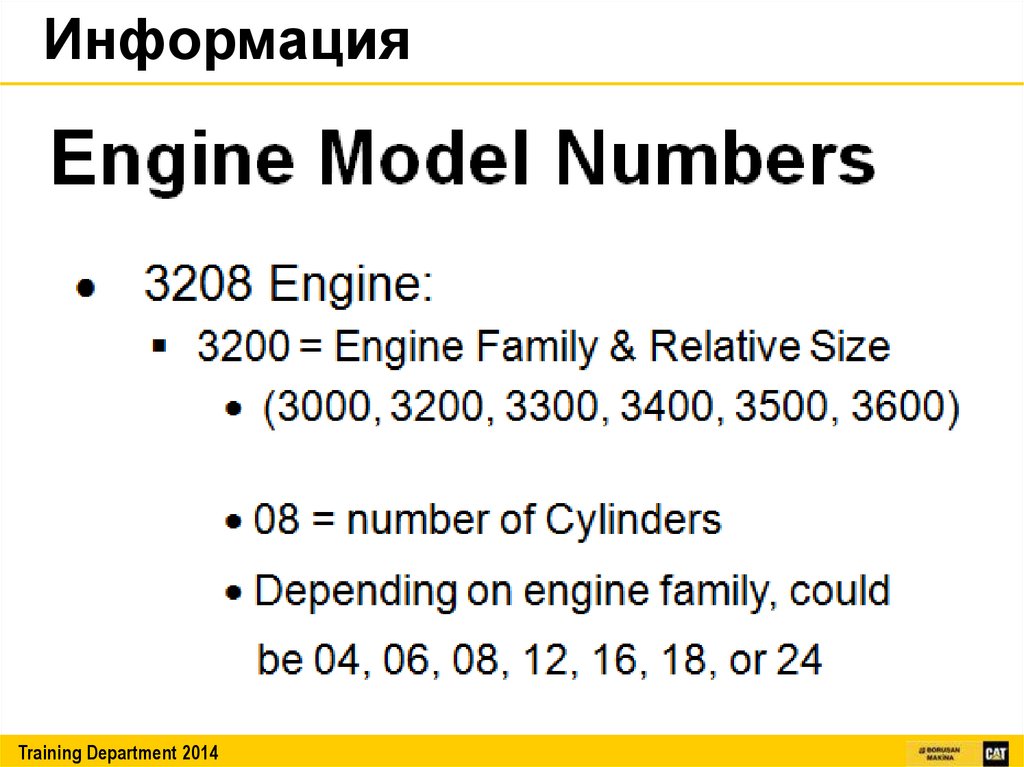

Информация
Training Department 2014

34.

Информация
Training Department 2014

35.

Информация
Training Department 2014

36.

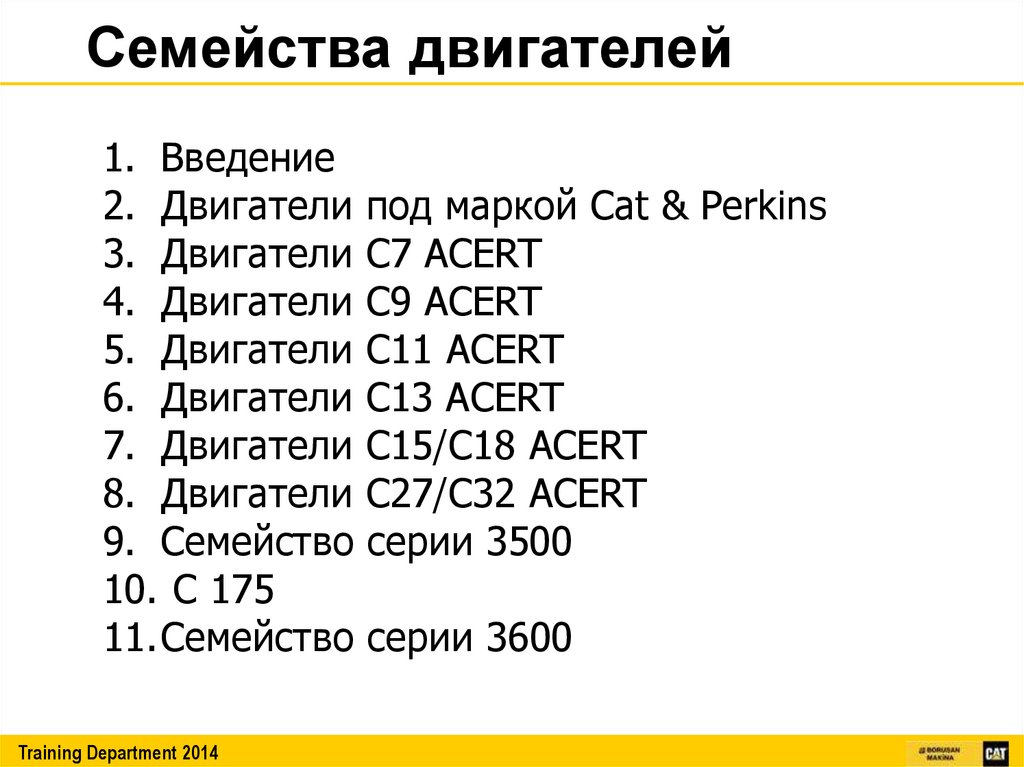

Семейства двигателей
1. Введение
2. Двигатели под маркой Cat & Perkins
3. Двигатели C7 ACERT
4. Двигатели C9 ACERT
5. Двигатели C11 ACERT
6. Двигатели C13 ACERT
7. Двигатели C15/C18 ACERT
8. Двигатели C27/C32 ACERT
9. Семейство серии 3500
10. С 175
11.Семейство серии 3600
Training Department 2014

37.

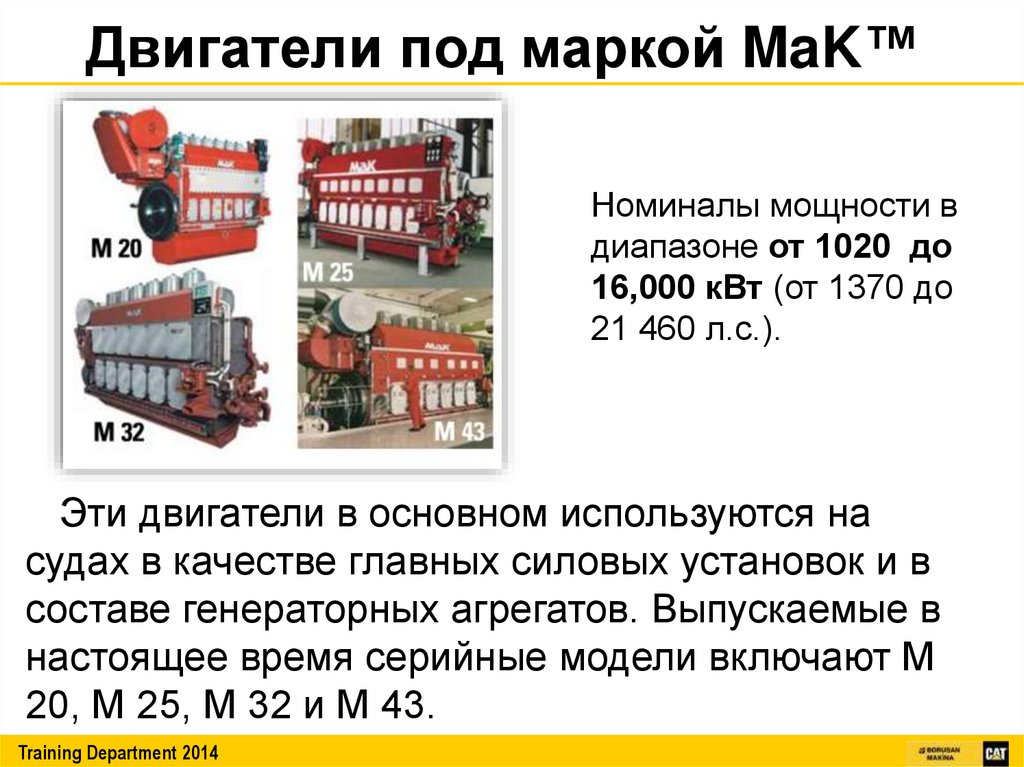

Двигатели под маркой MaK™
Номиналы мощности в
диапазоне от 1020 до
16,000 кВт (от 1370 до
21 460 л.с.).
Эти двигатели в основном используются на
судах в качестве главных силовых установок и в
составе генераторных агрегатов. Выпускаемые в
настоящее время серийные модели включают M
20, M 25, M 32 и M 43.
Training Department 2014

38.

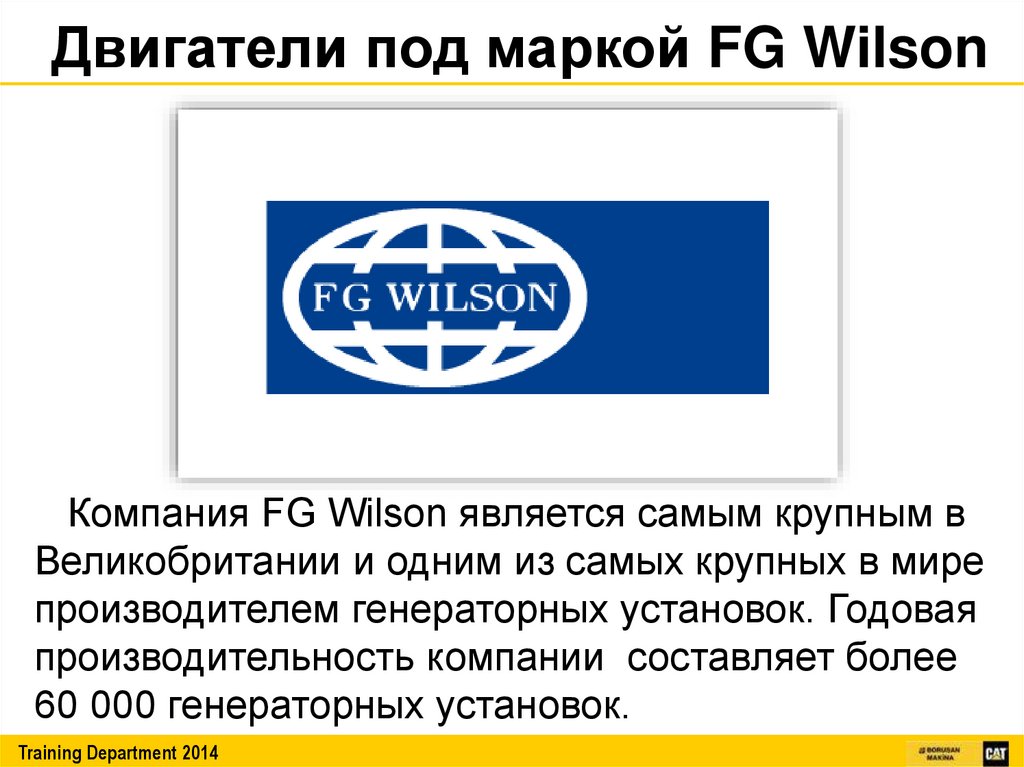

Двигатели под маркой FG Wilson
Компания FG Wilson является самым крупным в
Великобритании и одним из самых крупных в мире
производителем генераторных установок. Годовая
производительность компании составляет более
60 000 генераторных установок.
Training Department 2014

39.

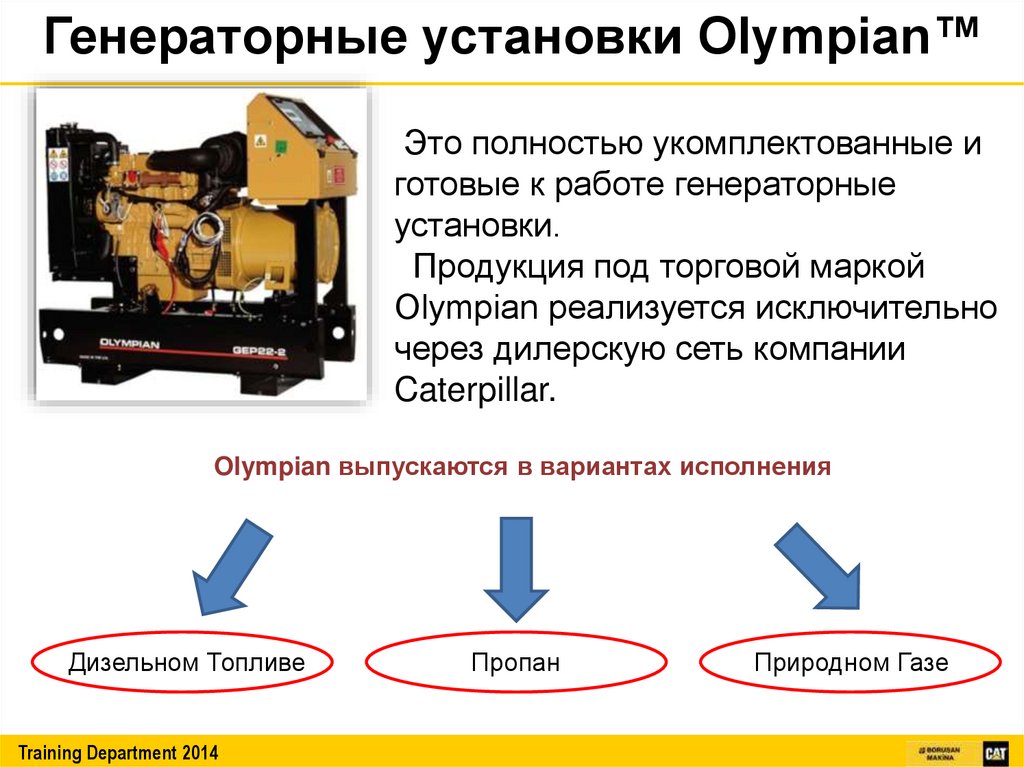

Генераторные установки Olympian™
Это полностью укомплектованные и
готовые к работе генераторные
установки.
Продукция под торговой маркой
Olympian реализуется исключительно
через дилерскую сеть компании
Caterpillar.
Olympian выпускаются в вариантах исполнения
Дизельном Топливе
Training Department 2014
Пропан
Природном Газе

40.

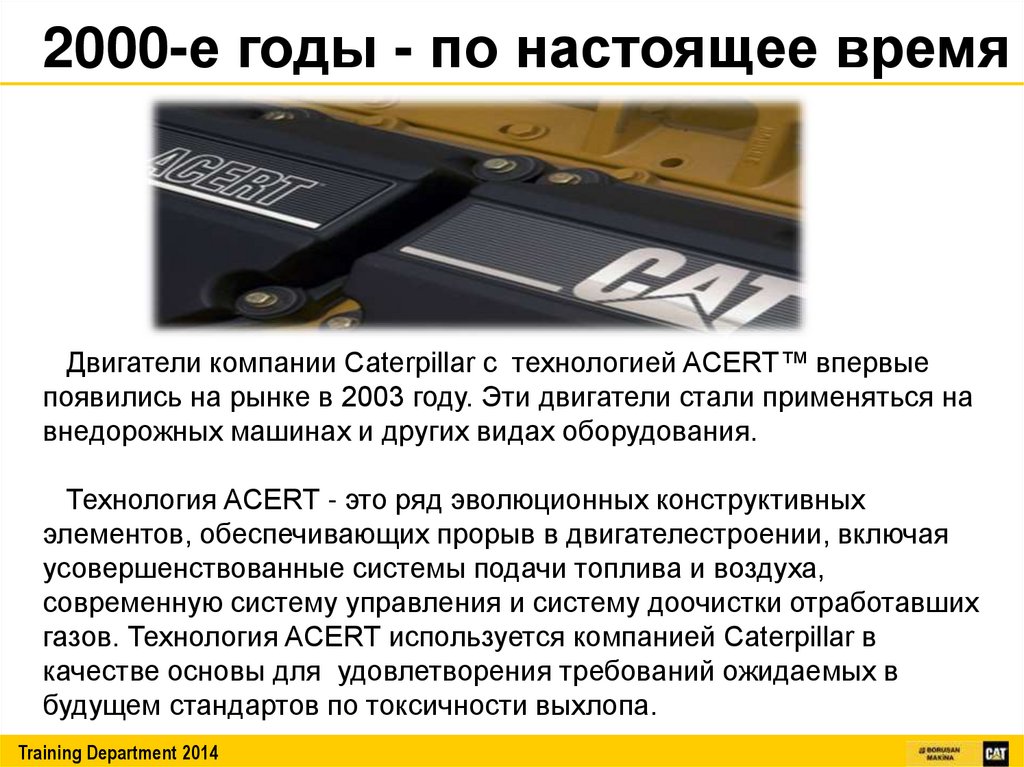

2000-е годы - по настоящее время
Двигатели компании Caterpillar с технологией ACERT™ впервые
появились на рынке в 2003 году. Эти двигатели стали применяться на
внедорожных машинах и других видах оборудования.
Технология ACERT - это ряд эволюционных конструктивных
элементов, обеспечивающих прорыв в двигателестроении, включая
усовершенствованные системы подачи топлива и воздуха,
современную систему управления и систему доочистки отработавших
газов. Технология ACERT используется компанией Caterpillar в
качестве основы для удовлетворения требований ожидаемых в
будущем стандартов по токсичности выхлопа.
Training Department 2014

41.

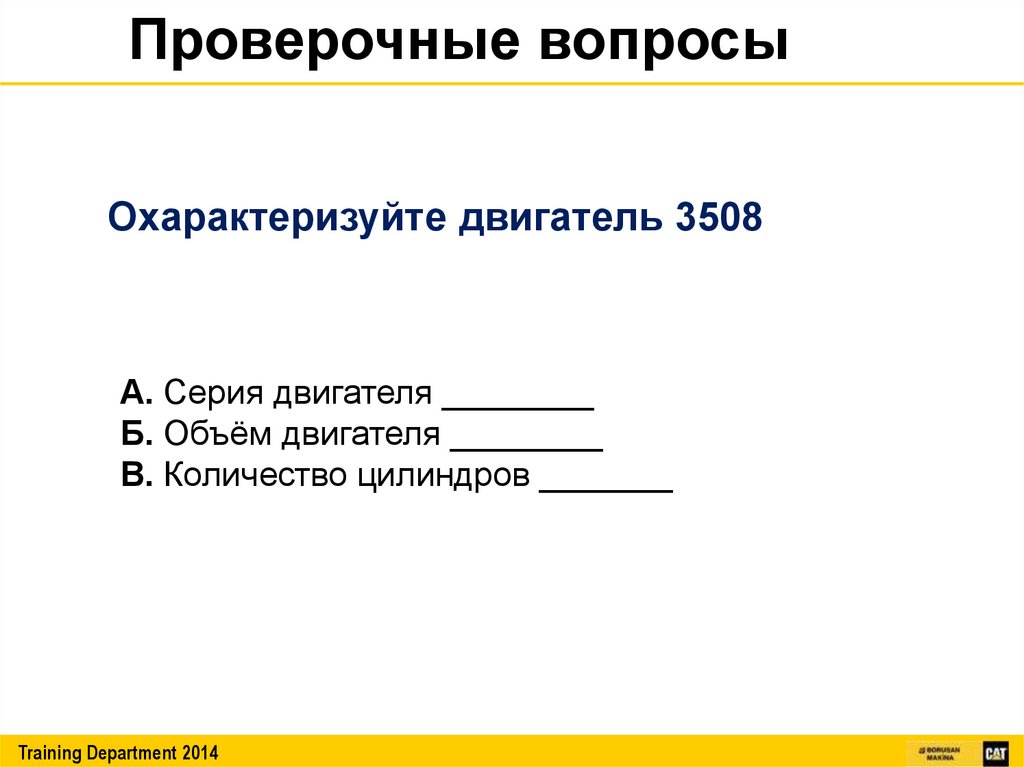

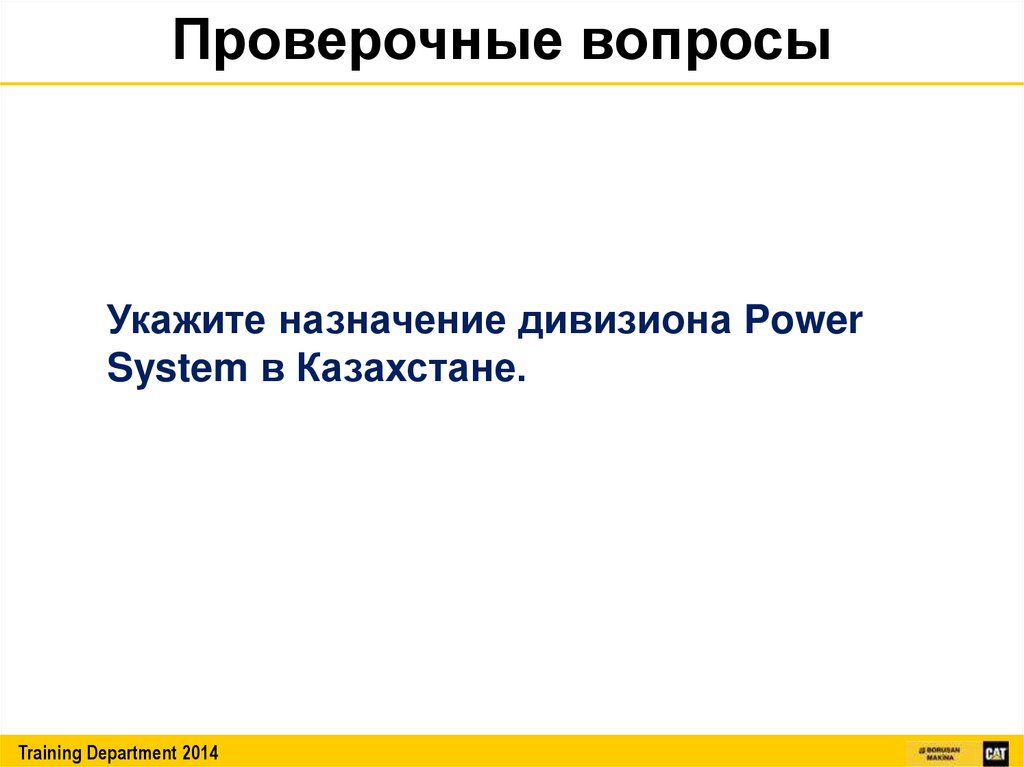

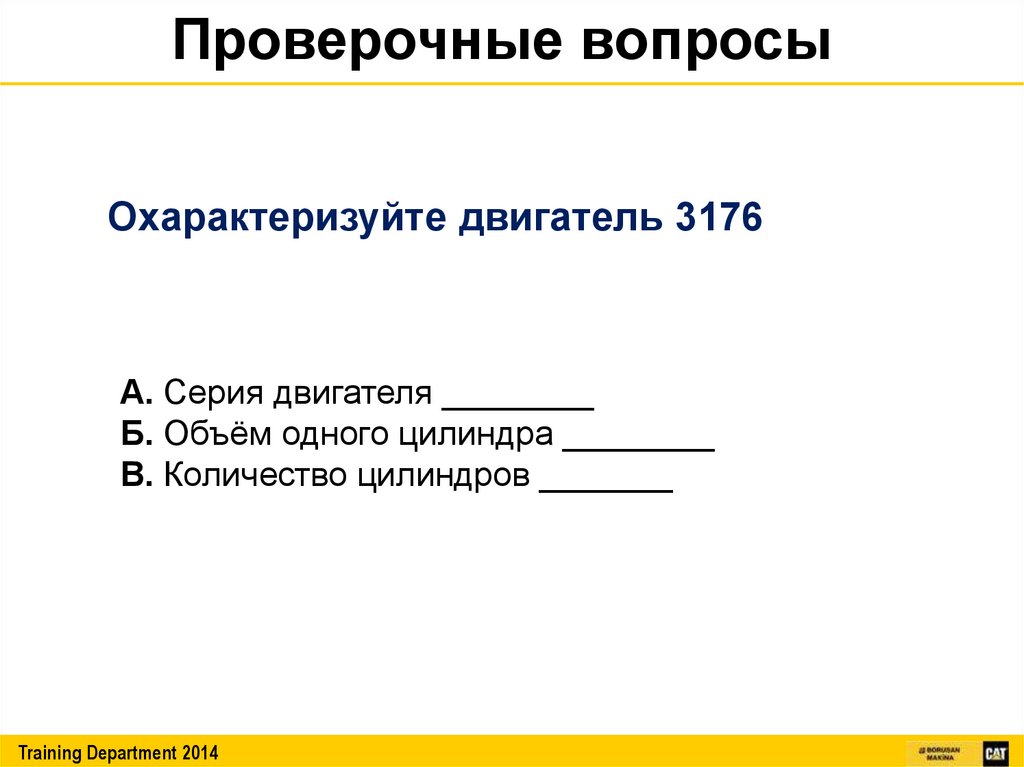

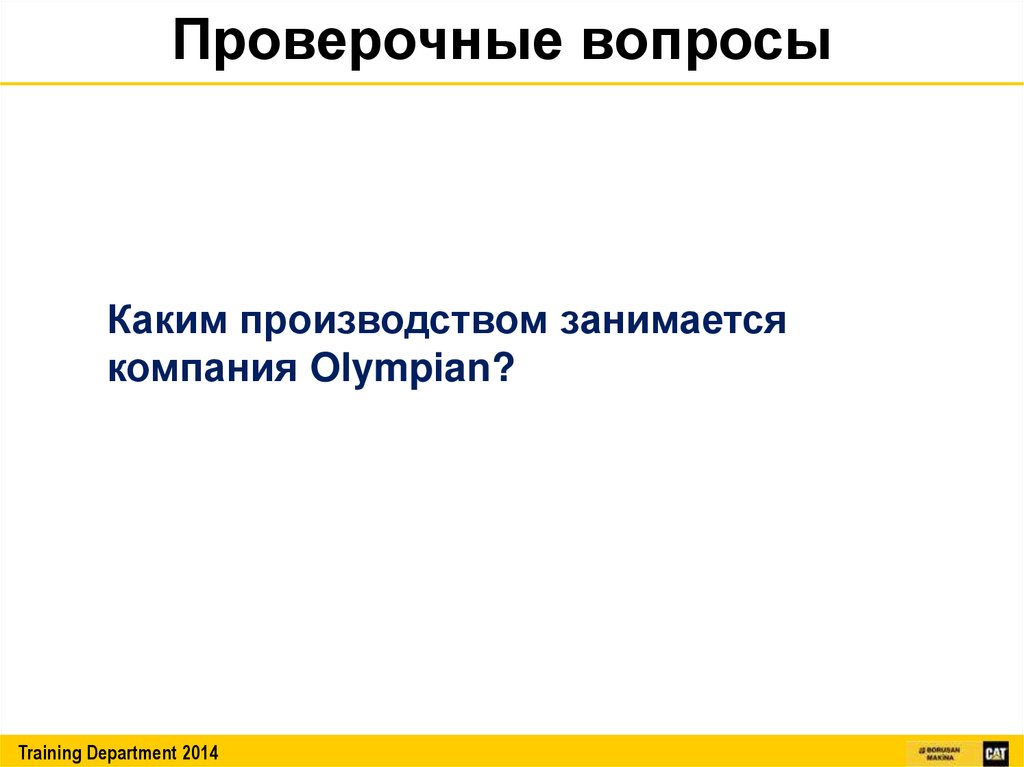

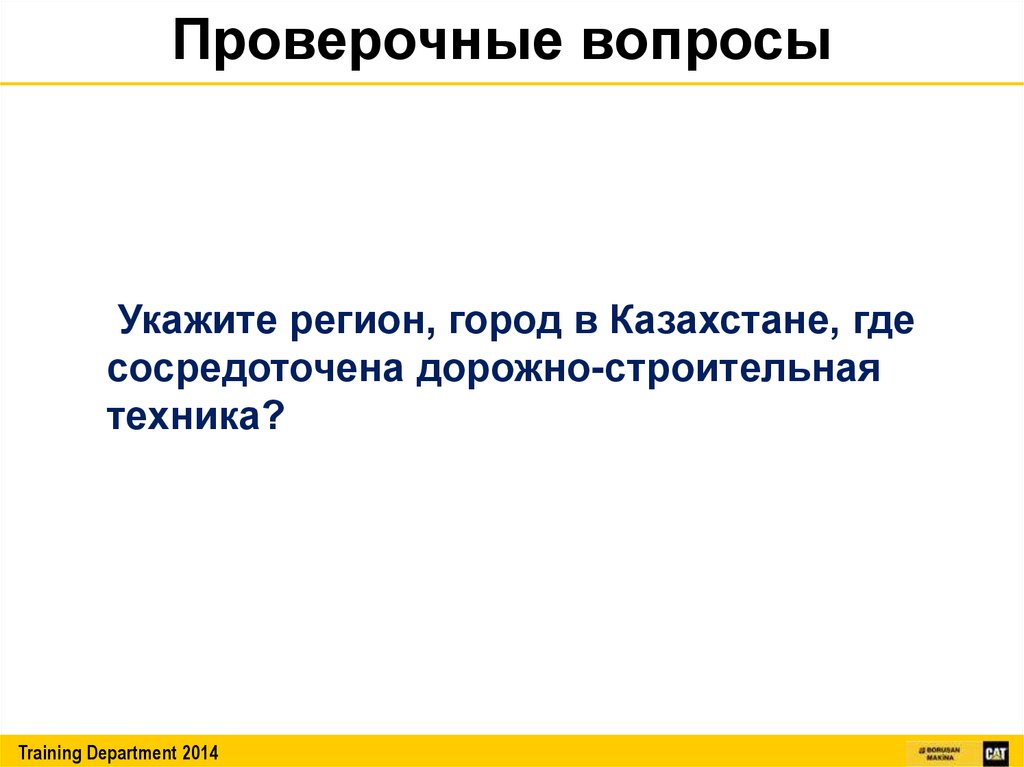

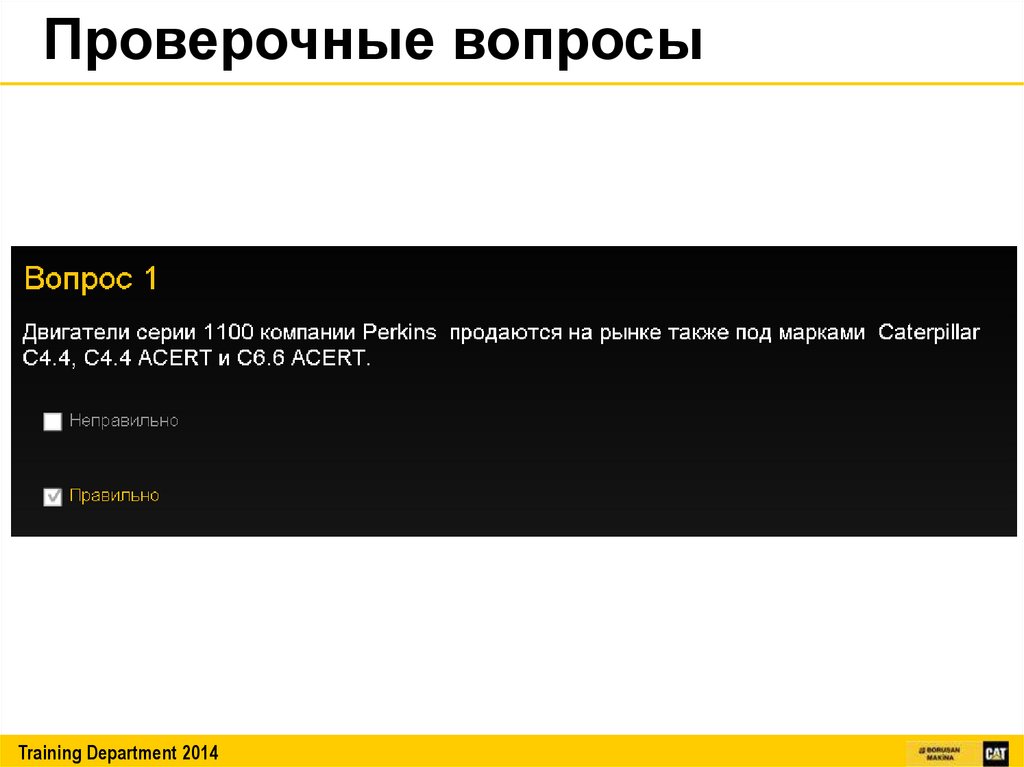

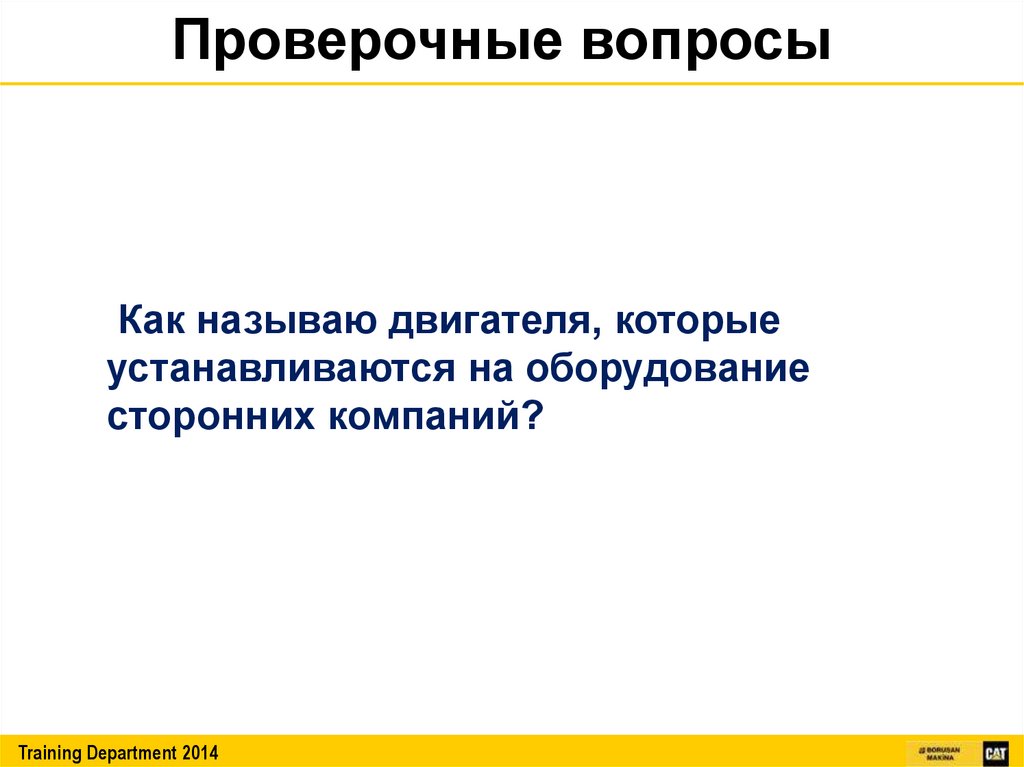

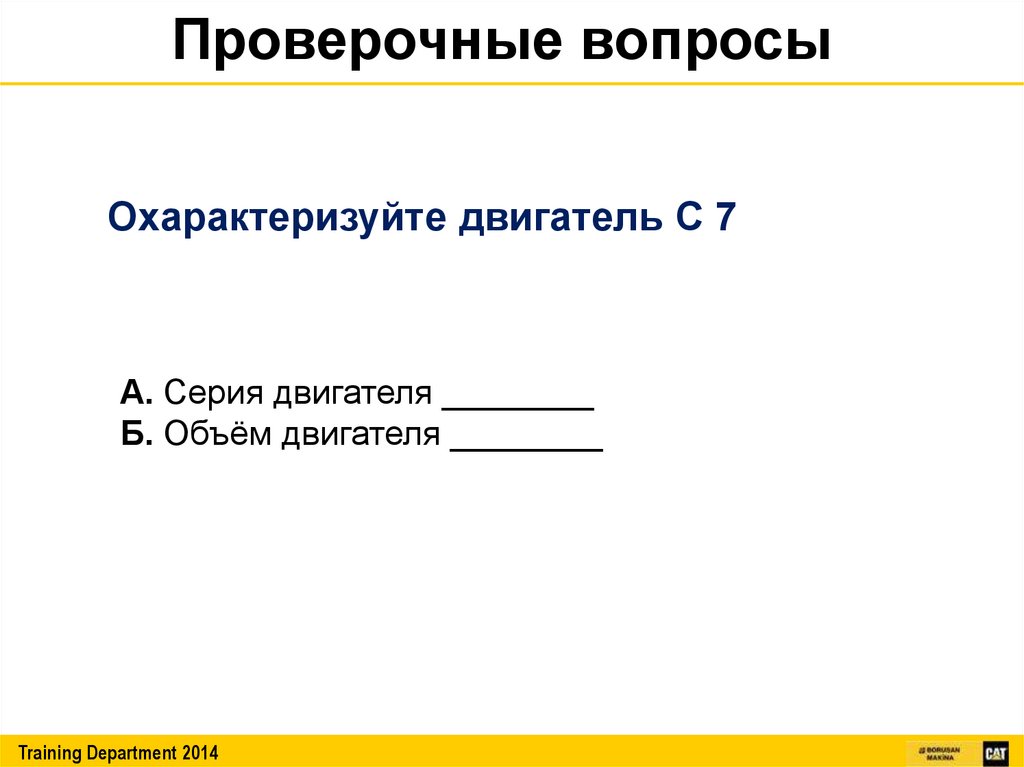

Проверочные вопросы
Training Department 2014

42.

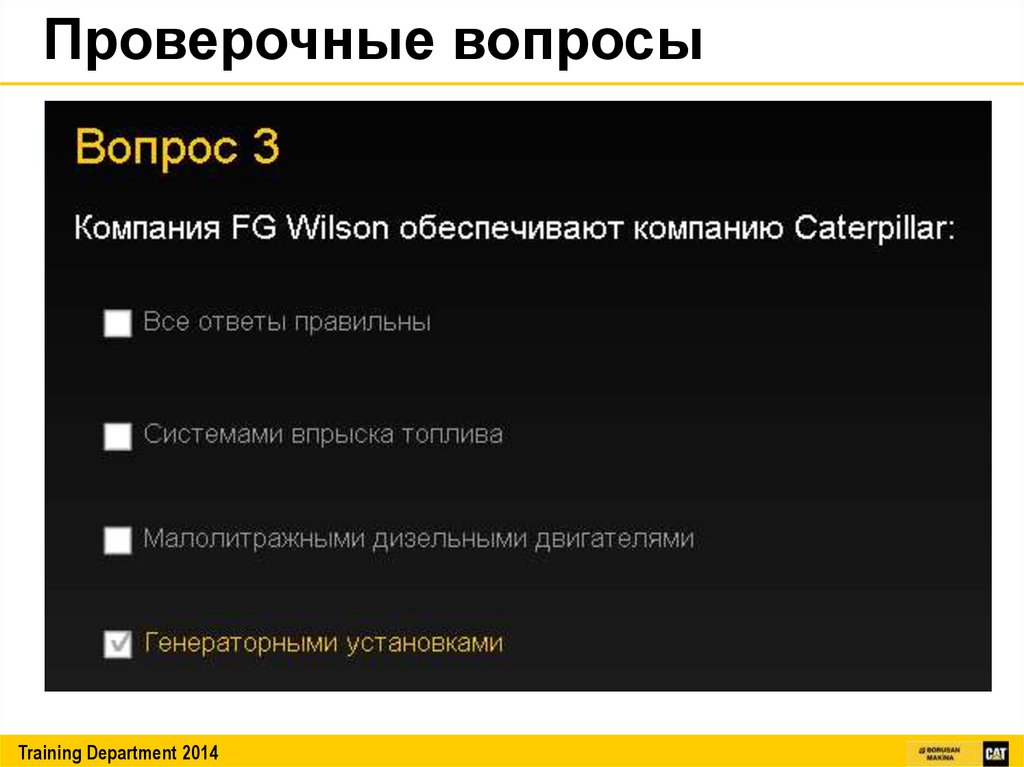

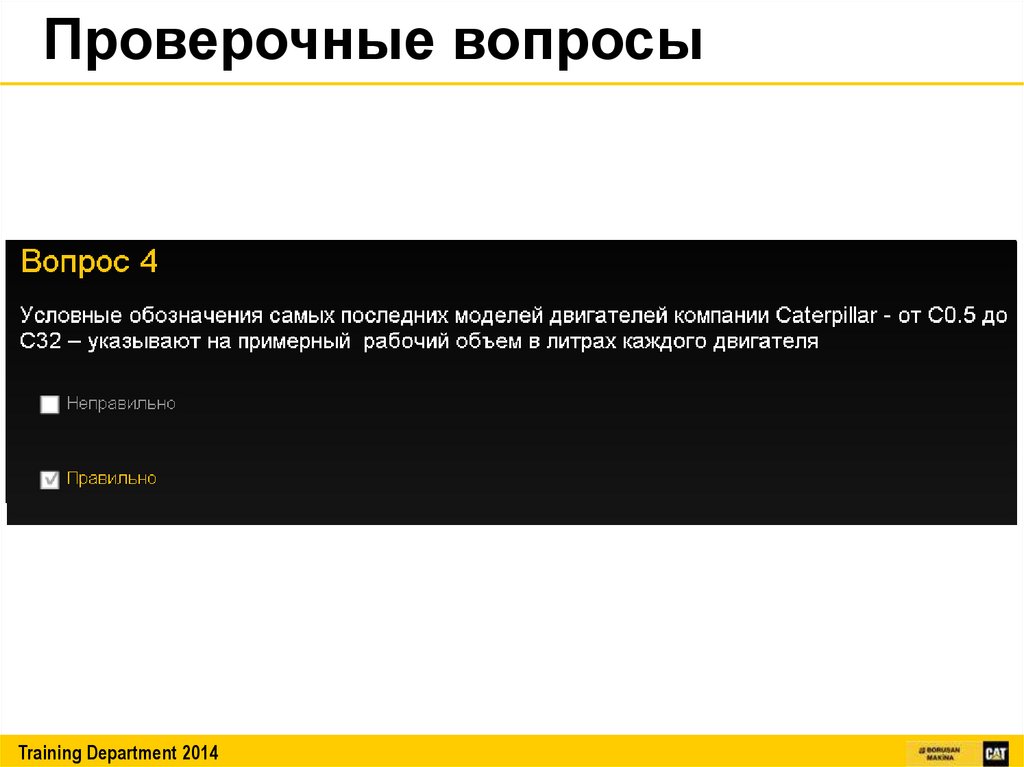

Проверочные вопросы
Training Department 2014

43.

Проверочные вопросы
Training Department 2014

44.

Проверочные вопросы
Training Department 2014

45.

46.

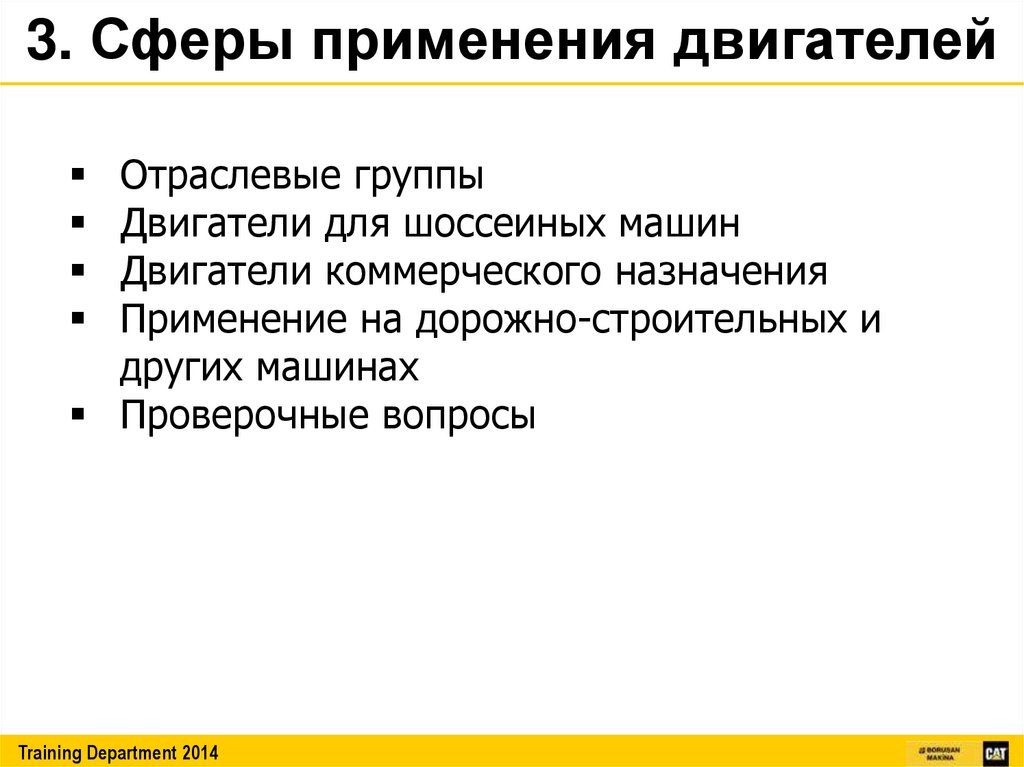

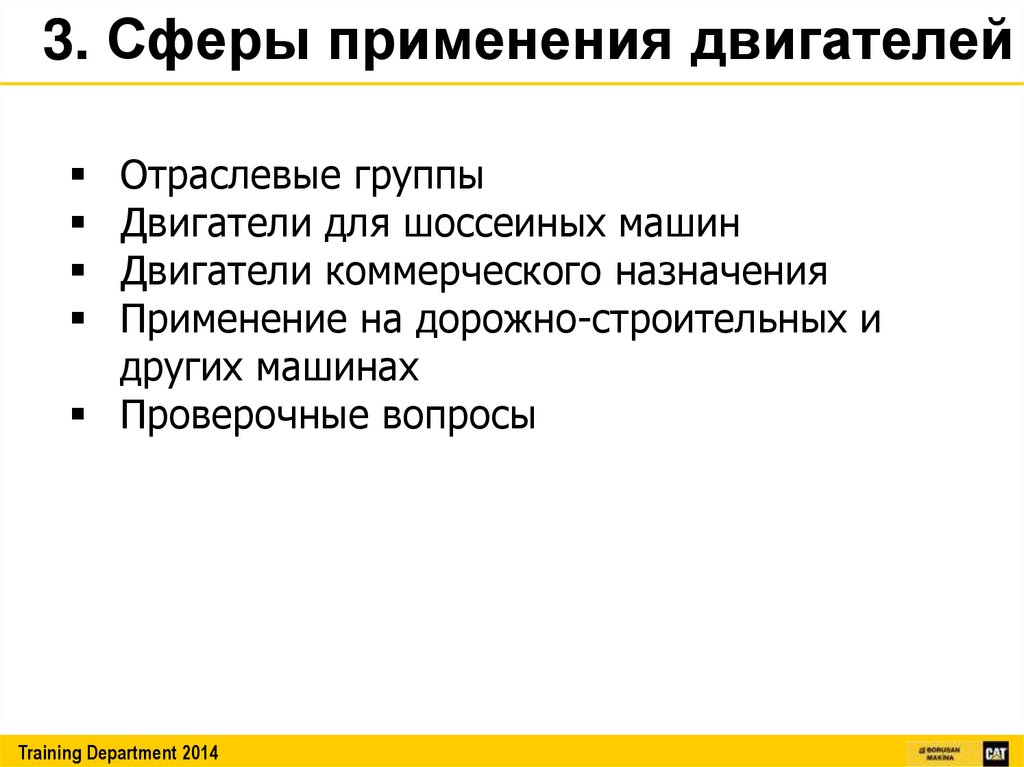

3. Сферы применения двигателей
Отраслевые группы
Двигатели для шоссеиных машин
Двигатели коммерческого назначения
Применение на дорожно-строительных и
других машинах
Проверочные вопросы
Training Department 2014

47.

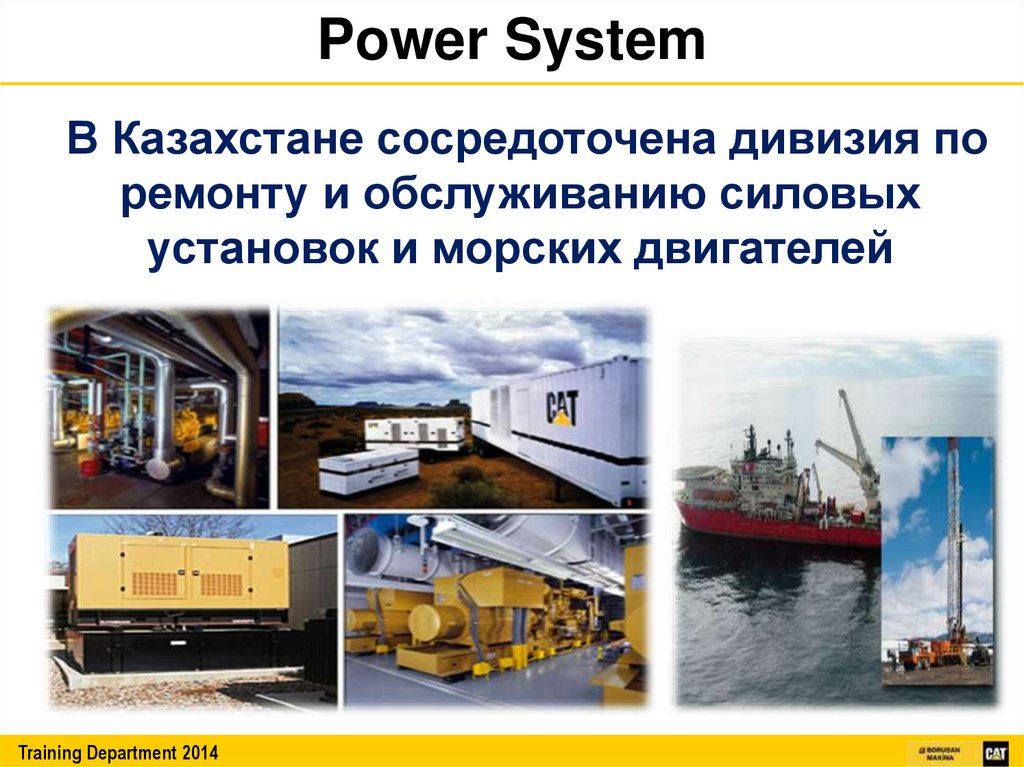

Power System
В Казахстане сосредоточена дивизия по
ремонту и обслуживанию силовых
установок и морских двигателей
Training Department 2014

48.

General Construction
В Казахстане сосредоточена также
дивизия по ремонту и обслуживанию
дорожной техники
Двигатель C4.4 -320DL
экскаватор
Двигатель 3116 Виброкаток CS-533C
Двигатель 3306бульдозер D7R
Training Department 2014

49.

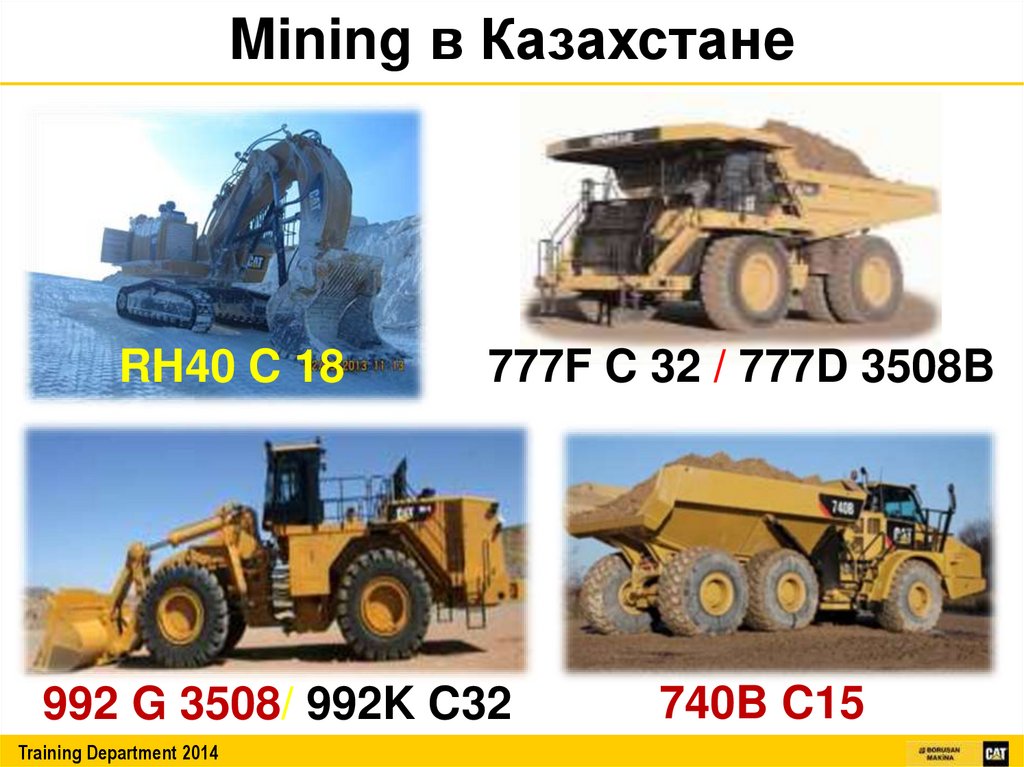

Mining в Казахстанe
RH40 C 18
777F C 32 / 777D 3508B
992 G 3508/ 992K C32
Training Department 2014
740B C15

50.

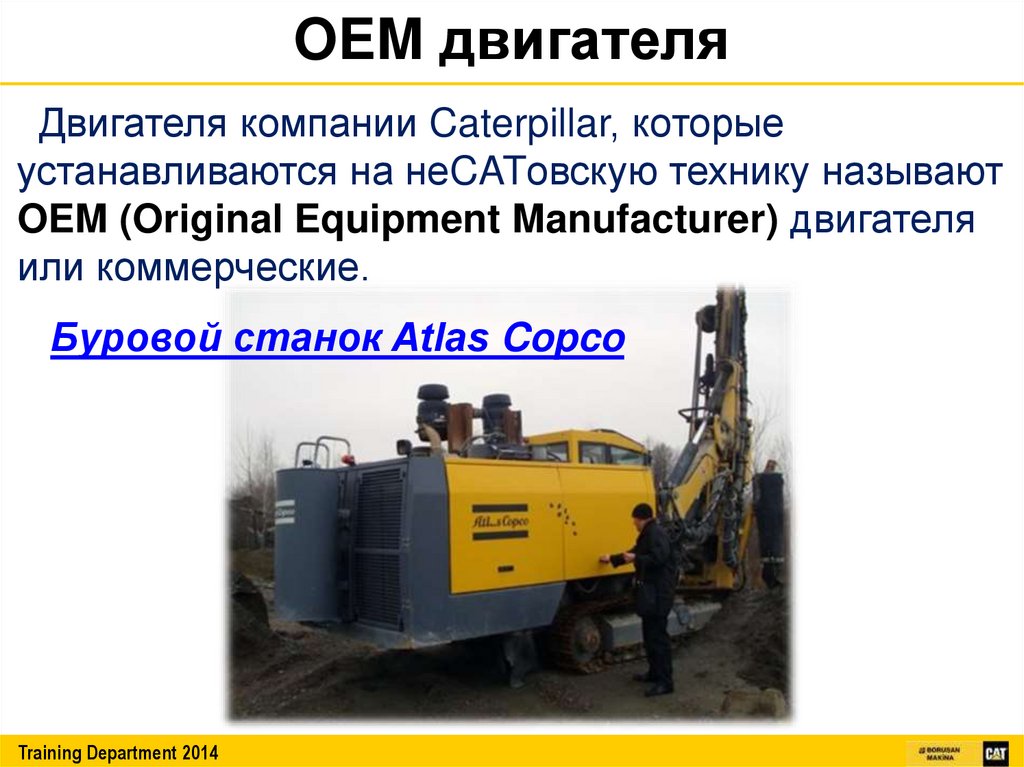

OEM двигателя
Двигателя компании Caterpillar, которые
устанавливаются на неCATовскую технику называют
OEM (Original Equipment Manufacturer) двигателя
или коммерческие.
Буровой станок Atlas Copco
Training Department 2014

51.

52.

4. Производство двигателей
Введение
Электрогенераторные установки
Комплектование эл. генераторных установок
Судовые двигатели
ACERT двигателя
Проверочные вопросы
Training Department 2014

53.

Введение
Компания Caterpillar стала британским,
бразильским и японским производителями
двигателей, и это лишь несколько стран, в
которых мы имеем присутствие.
Training Department 2014

54.

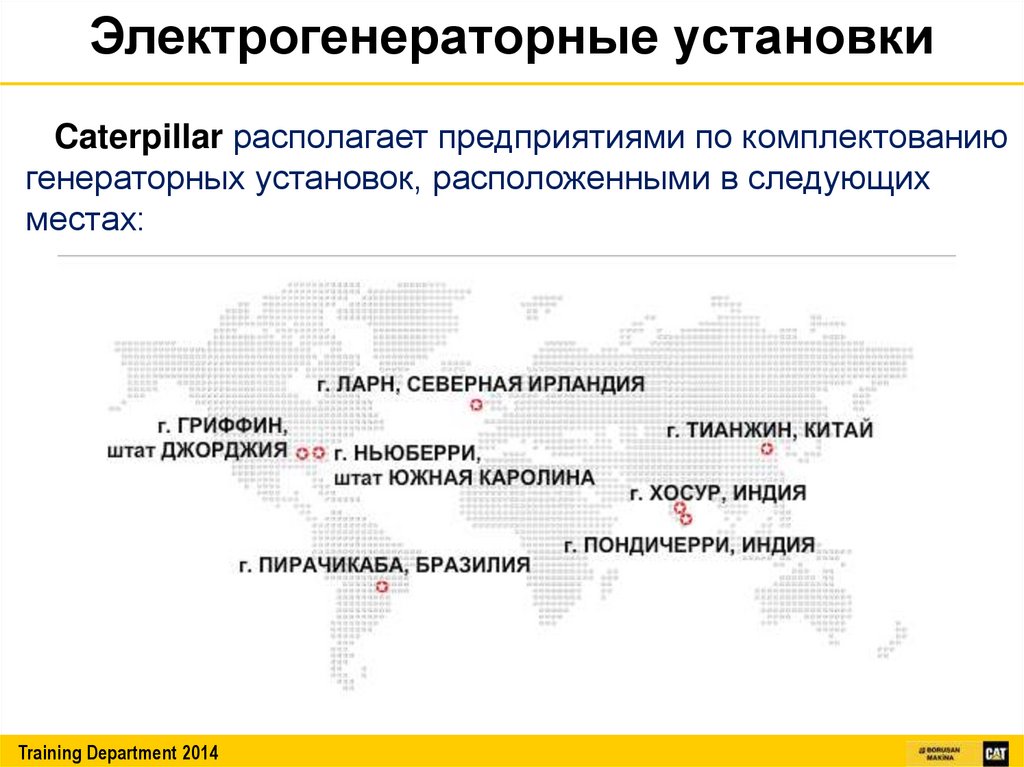

Электрогенераторные установки
Caterpillar располагает предприятиями по комплектованию
генераторных установок, расположенными в следующих
местах:
Training Department 2014

55.

Судовые двигателя
Для более полного удовлетворения требований заказчиков, компания Caterpillar
создала экспертный центр по судовым двигателям (Marine Center of Excellence) в г.
Гринвилл, штат Южная Каролина (США). В этом центре размещены учреждения по
проектированию, разработке, производству и испытанию судовых двигателей C7 C32
Training Department 2014
