Чертежные инструменты и принадлежности. Техника применения основных чертежных инструментов (лекция 2)

1.

Лекция 2. Чертежные
инструменты и
принадлежности. Техника
применения основных
чертежных инструментов.
Стандарты ЕСКД

2.

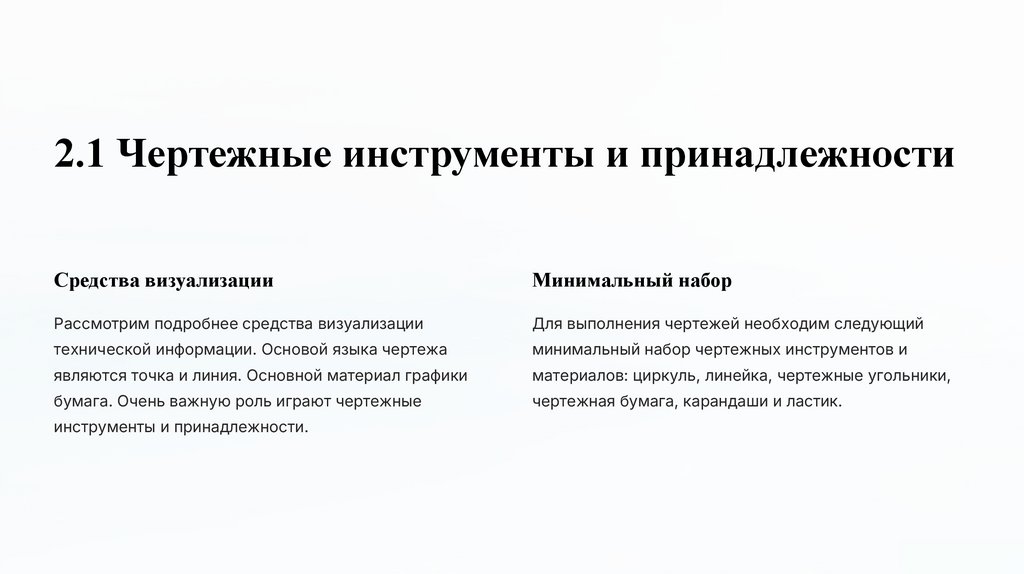

2.1 Чертежные инструменты и принадлежности
Средства визуализации
Минимальный набор
Рассмотрим подробнее средства визуализации
Для выполнения чертежей необходим следующий
технической информации. Основой языка чертежа
минимальный набор чертежных инструментов и
являются точка и линия. Основной материал графики
материалов: циркуль, линейка, чертежные угольники,
бумага. Очень важную роль играют чертежные
чертежная бумага, карандаши и ластик.
инструменты и принадлежности.

3.

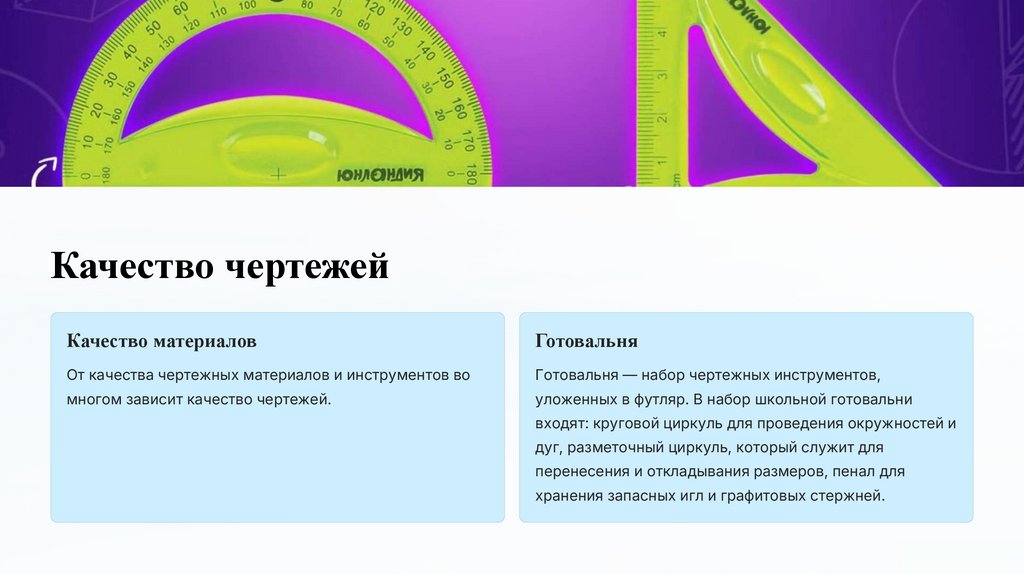

Качество чертежей
Качество материалов
Готовальня
От качества чертежных материалов и инструментов во
Готовальня — набор чертежных инструментов,
многом зависит качество чертежей.
уложенных в футляр. В набор школьной готовальни
входят: круговой циркуль для проведения окружностей и
дуг, разметочный циркуль, который служит для
перенесения и откладывания размеров, пенал для
хранения запасных игл и графитовых стержней.

4.

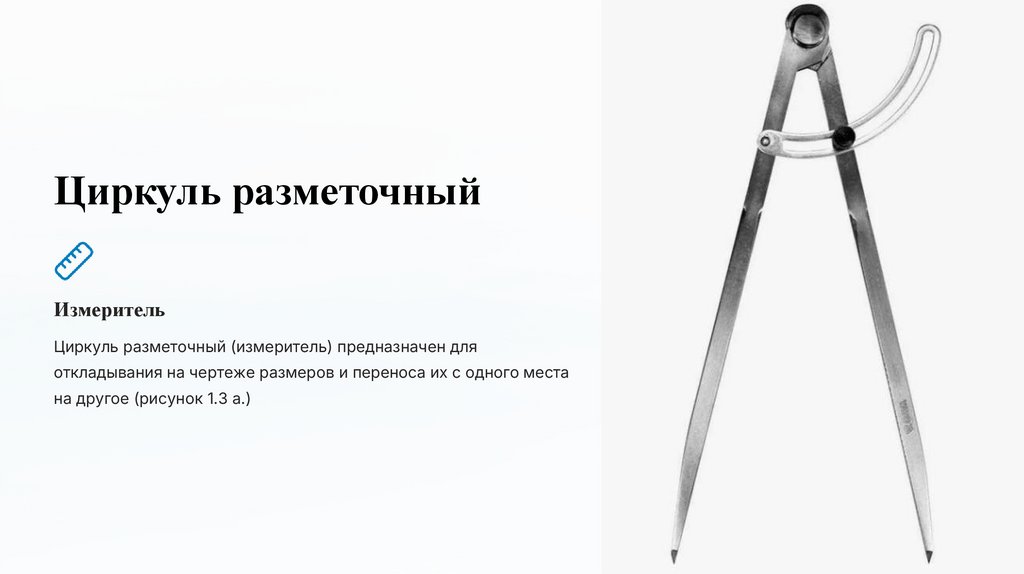

Циркуль разметочный
Измеритель
Циркуль разметочный (измеритель) предназначен для
откладывания на чертеже размеров и переноса их с одного места
на другое (рисунок 1.3 а.)

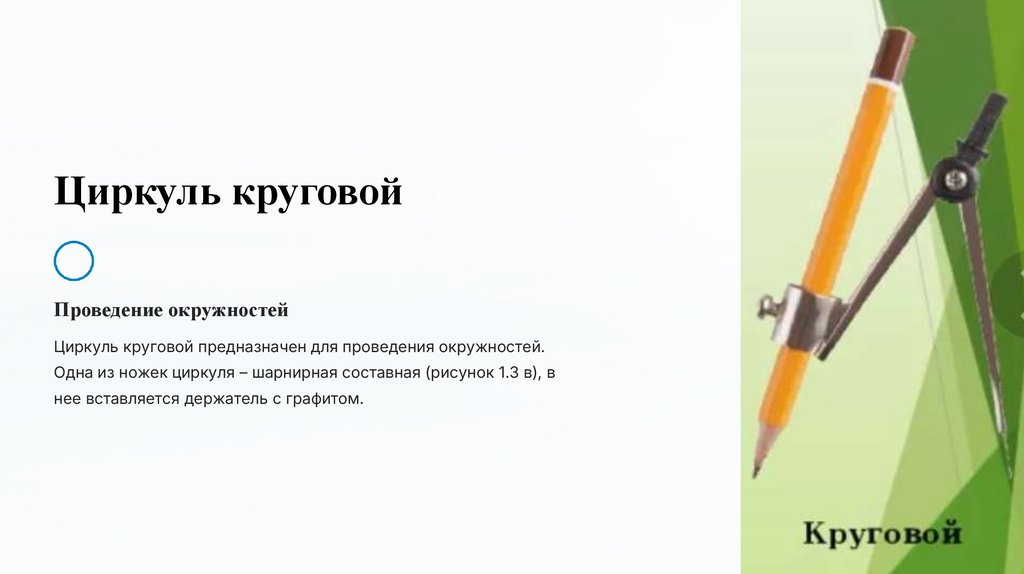

5.

Циркуль круговой
Проведение окружностей
Циркуль круговой предназначен для проведения окружностей.
Одна из ножек циркуля – шарнирная составная (рисунок 1.3 в), в
нее вставляется держатель с графитом.

6.

Линейка и рейсшина
Прямые линии
С помощью линейки проводят прямые линии и измеряют
расстояния. Иногда в черчении применяют рейсшину – линейку,
которая соединена с поперечной планкой – головкой (рисунок 1.4).
При работе головку рейсшины прижимают рукой к левой кромке
чертежной доски и проводят горизонтальные линии.

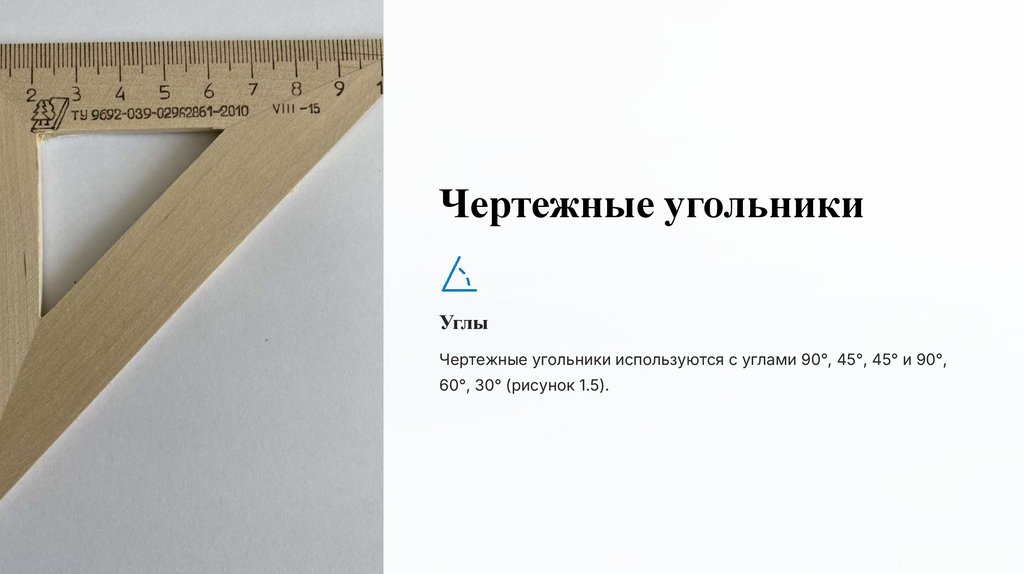

7.

Чертежные угольники
Углы
Чертежные угольники используются с углами 90°, 45°, 45° и 90°,
60°, 30° (рисунок 1.5).

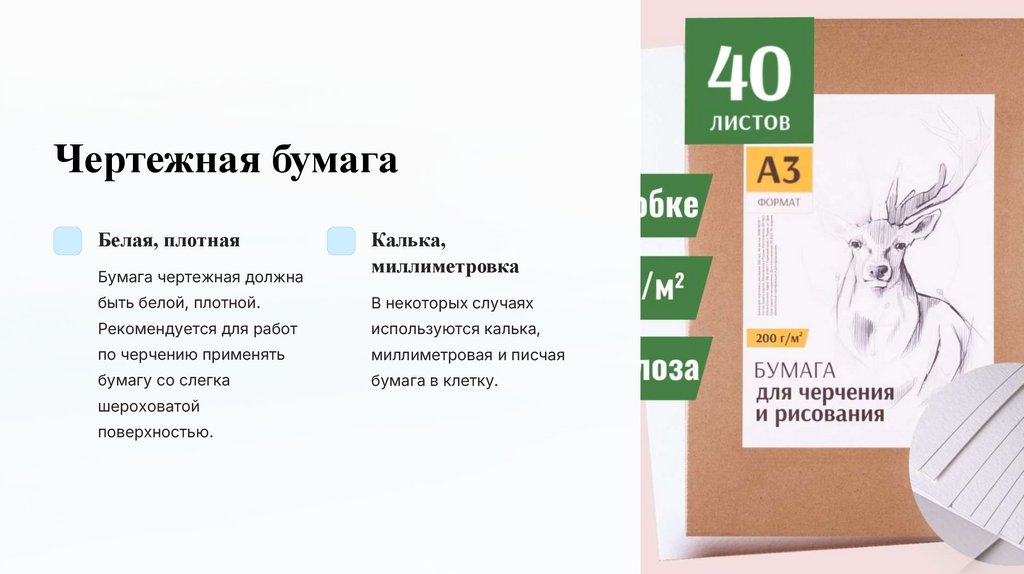

8.

Чертежная бумага
Белая, плотная
Бумага чертежная должна
Калька,
миллиметровка
быть белой, плотной.
В некоторых случаях
Рекомендуется для работ
используются калька,
по черчению применять
миллиметровая и писчая
бумагу со слегка
бумага в клетку.
шероховатой
поверхностью.

9.

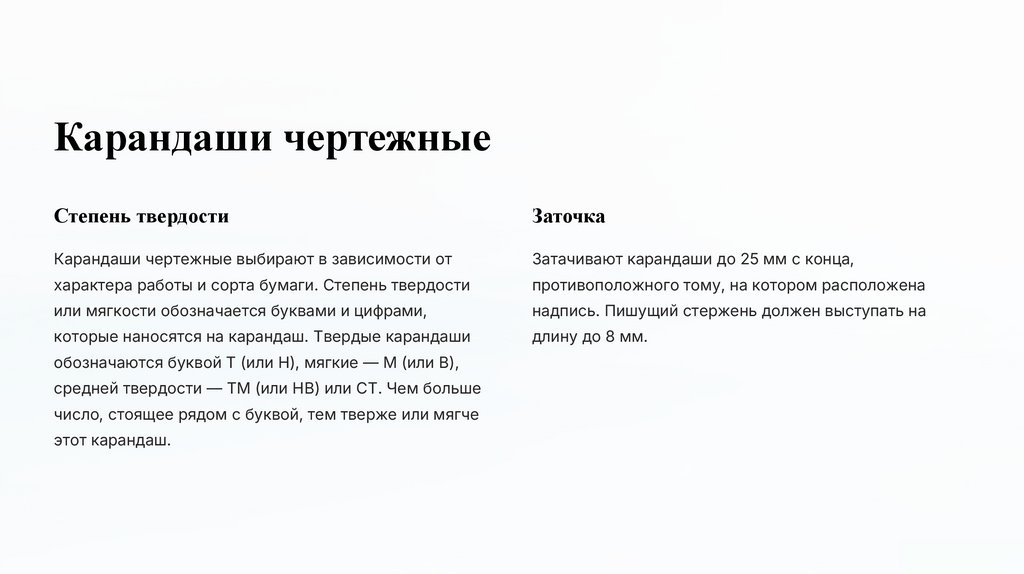

Карандаши чертежные
Степень твердости
Заточка
Карандаши чертежные выбирают в зависимости от
Затачивают карандаши до 25 мм с конца,
характера работы и сорта бумаги. Степень твердости
противоположного тому, на котором расположена
или мягкости обозначается буквами и цифрами,
надпись. Пишущий стержень должен выступать на
которые наносятся на карандаш. Твердые карандаши
длину до 8 мм.
обозначаются буквой Т (или Н), мягкие — М (или В),
средней твердости — ТМ (или НВ) или СТ. Чем больше
число, стоящее рядом с буквой, тем тверже или мягче
этот карандаш.

10.

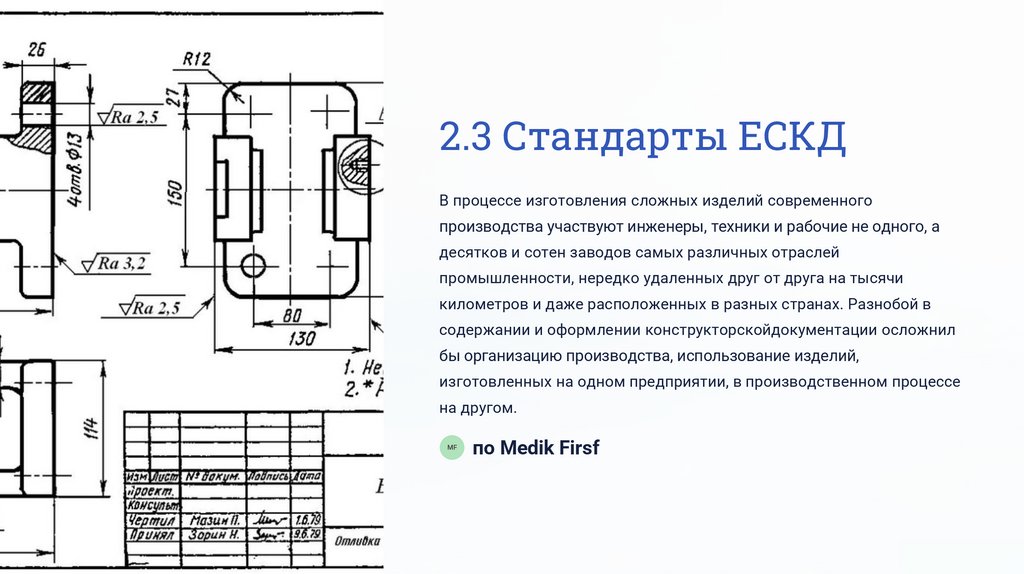

2.3 Стандарты ЕСКД
В процессе изготовления сложных изделий современного
производства участвуют инженеры, техники и рабочие не одного, а
десятков и сотен заводов самых различных отраслей
промышленности, нередко удаленных друг от друга на тысячи
километров и даже расположенных в разных странах. Разнобой в
содержании и оформлении конструкторскойдокументации осложнил
бы организацию производства, использование изделий,
изготовленных на одном предприятии, в производственном процессе
на другом.
MF
по Medik Firsf

11.

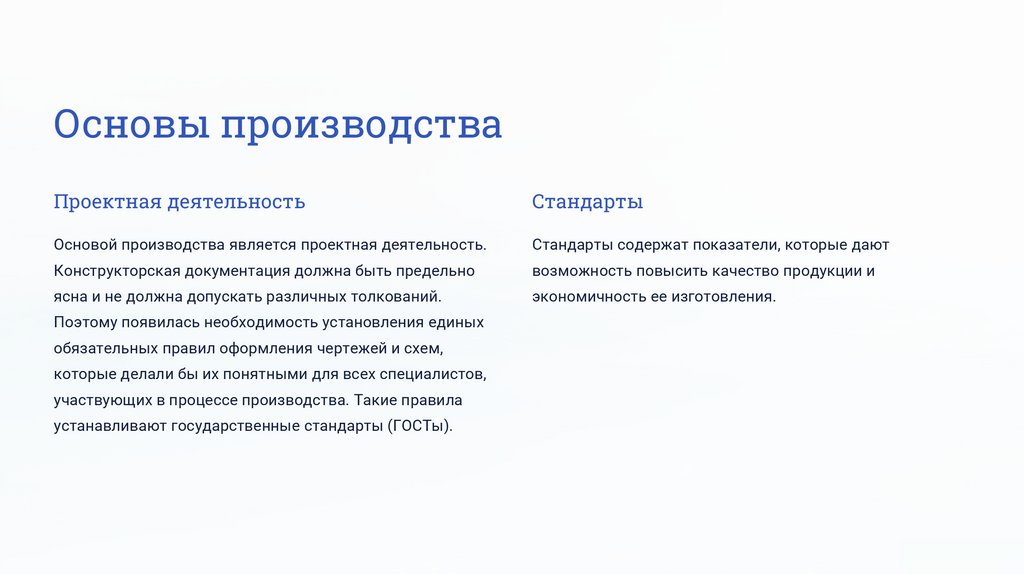

Основы производства
Проектная деятельность
Стандарты
Основой производства является проектная деятельность.
Стандарты содержат показатели, которые дают
Конструкторская документация должна быть предельно
возможность повысить качество продукции и
ясна и не должна допускать различных толкований.
экономичность ее изготовления.
Поэтому появилась необходимость установления единых
обязательных правил оформления чертежей и схем,
которые делали бы их понятными для всех специалистов,
участвующих в процессе производства. Такие правила
устанавливают государственные стандарты (ГОСТы).

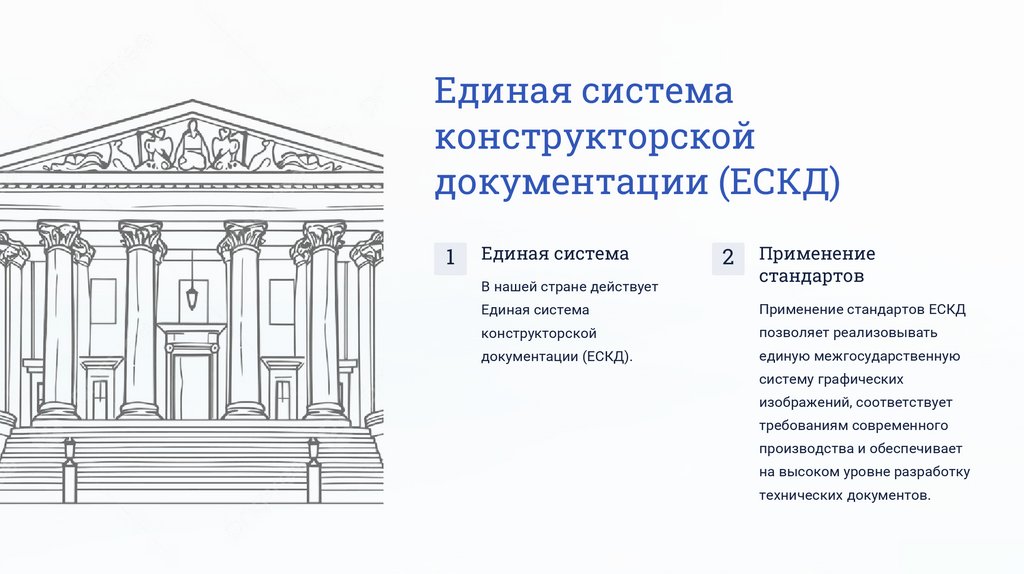

12.

Единая система
конструкторской
документации (ЕСКД)
1
Единая система
В нашей стране действует
2
Применение
стандартов
Единая система
Применение стандартов ЕСКД
конструкторской
позволяет реализовывать
документации (ЕСКД).
единую межгосударственную
систему графических
изображений, соответствует
требованиям современного
производства и обеспечивает
на высоком уровне разработку
технических документов.

13.

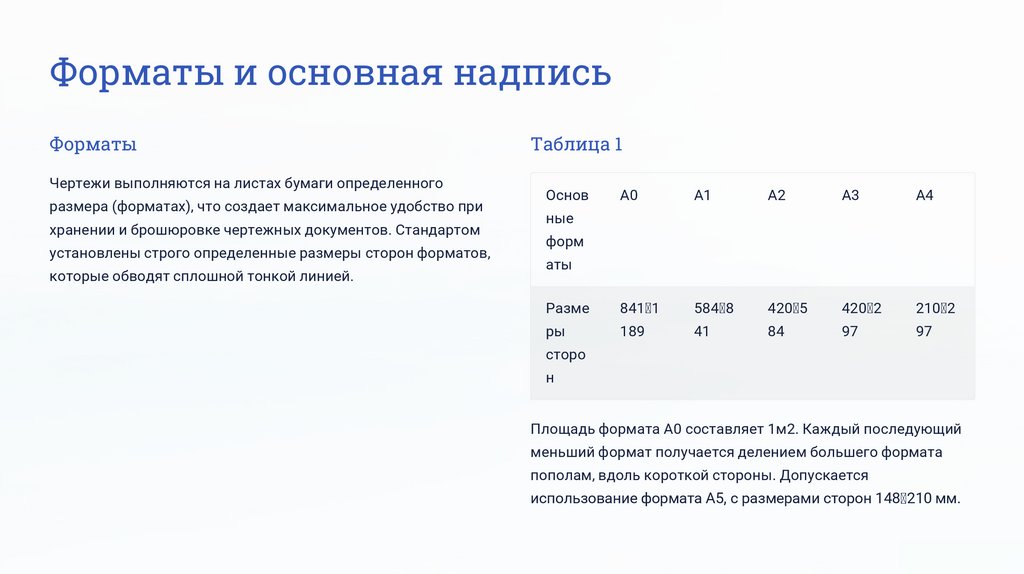

Форматы и основная надпись
Форматы
Чертежи выполняются на листах бумаги определенного
размера (форматах), что создает максимальное удобство при
хранении и брошюровке чертежных документов. Стандартом
установлены строго определенные размеры сторон форматов,
которые обводят сплошной тонкой линией.
Таблица 1
Основ
А0
А1
А2
А3
А4
Разме
841 1
584 8
420 5
420 2
210 2
ры
189
41
84
97
97
ные
форм
аты
сторо
н
Площадь формата А0 составляет 1м2. Каждый последующий
меньший формат получается делением большего формата
пополам, вдоль короткой стороны. Допускается
использование формата А5, с размерами сторон 148 210 мм.

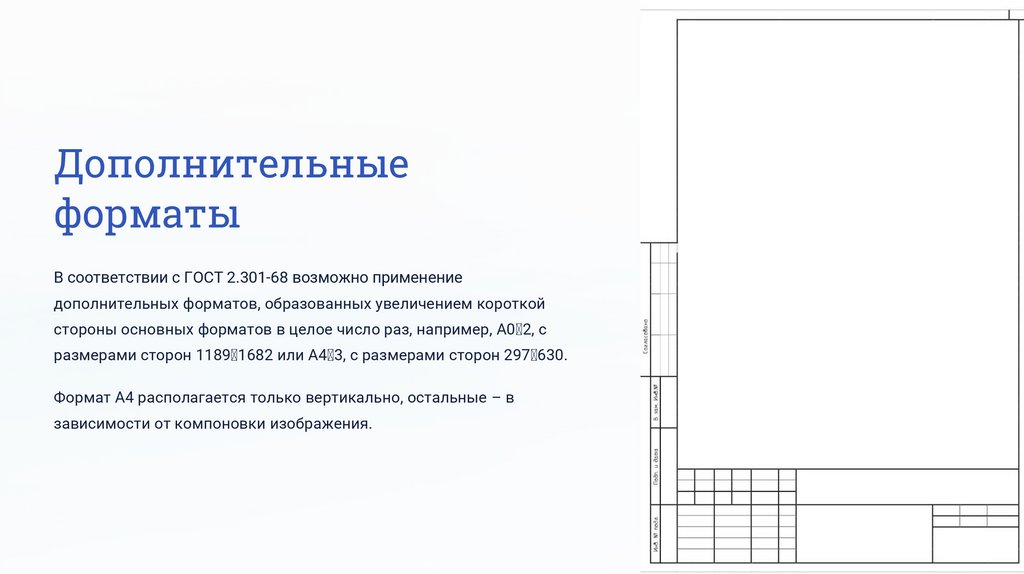

14.

Дополнительные
форматы
В соответствии с ГОСТ 2.301-68 возможно применение
дополнительных форматов, образованных увеличением короткой
стороны основных форматов в целое число раз, например, А0 2, с
размерами сторон 1189 1682 или А4 3, с размерами сторон 297 630.
Формат А4 располагается только вертикально, остальные – в
зависимости от компоновки изображения.

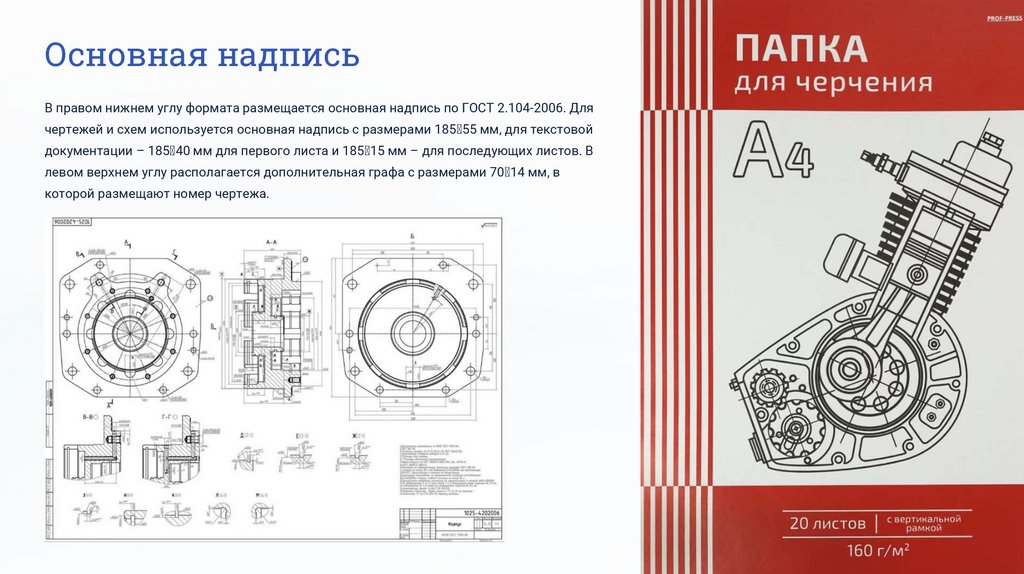

15.

Основная надпись
В правом нижнем углу формата размещается основная надпись по ГОСТ 2.104-2006. Для
чертежей и схем используется основная надпись с размерами 185 55 мм, для текстовой
документации – 185 40 мм для первого листа и 185 15 мм – для последующих листов. В
левом верхнем углу располагается дополнительная графа с размерами 70 14 мм, в
которой размещают номер чертежа.

16.

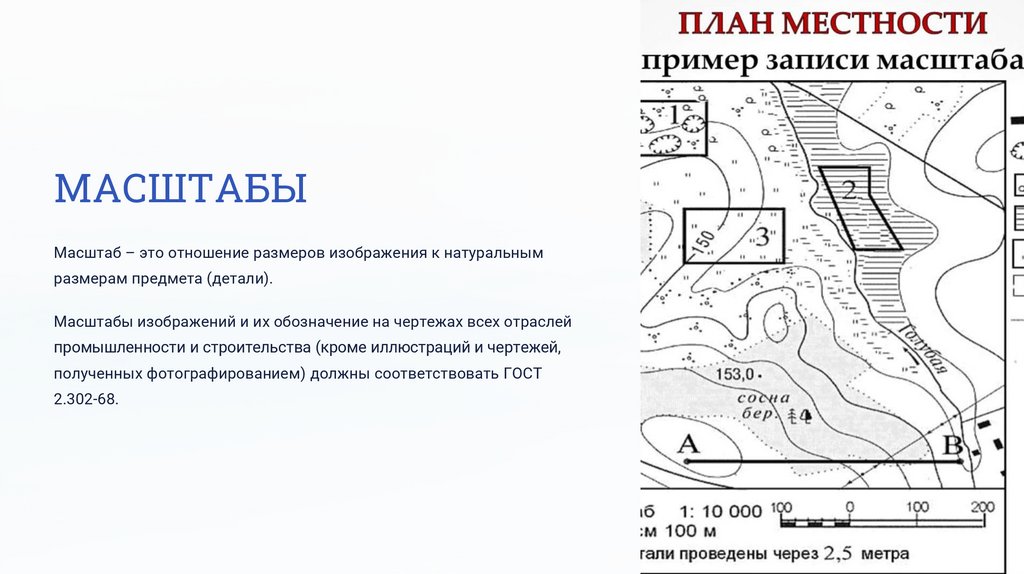

МАСШТАБЫ
Масштаб – это отношение размеров изображения к натуральным
размерам предмета (детали).
Масштабы изображений и их обозначение на чертежах всех отраслей
промышленности и строительства (кроме иллюстраций и чертежей,
полученных фотографированием) должны соответствовать ГОСТ
2.302-68.

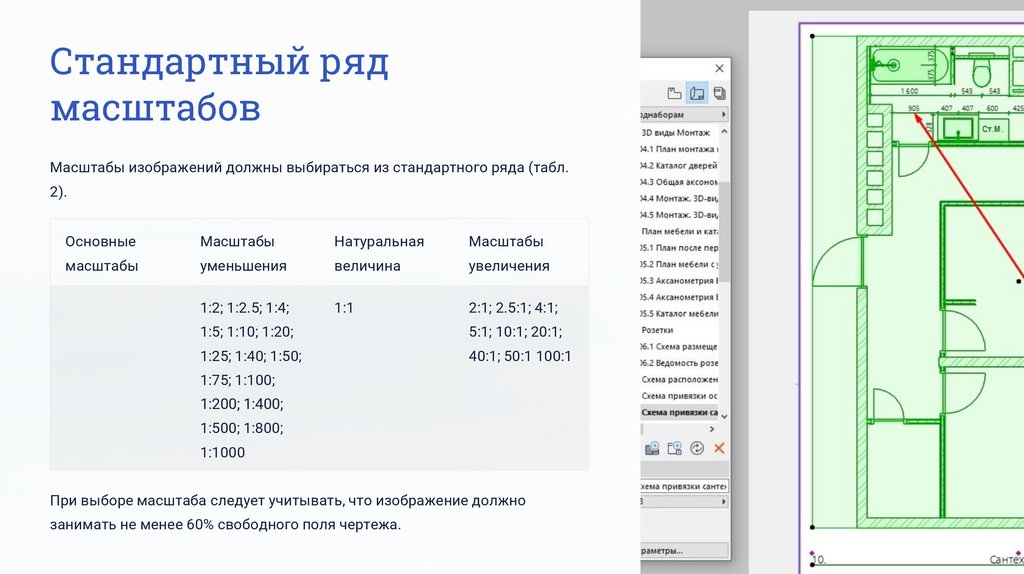

17.

Стандартный ряд
масштабов
Масштабы изображений должны выбираться из стандартного ряда (табл.
2).
Основные
Масштабы
Натуральная
Масштабы
масштабы
уменьшения
величина
увеличения
1:2; 1:2.5; 1:4;
1:1
2:1; 2.5:1; 4:1;
1:5; 1:10; 1:20;
5:1; 10:1; 20:1;
1:25; 1:40; 1:50;
40:1; 50:1 100:1
1:75; 1:100;
1:200; 1:400;
1:500; 1:800;
1:1000
При выборе масштаба следует учитывать, что изображение должно
занимать не менее 60% свободного поля чертежа.

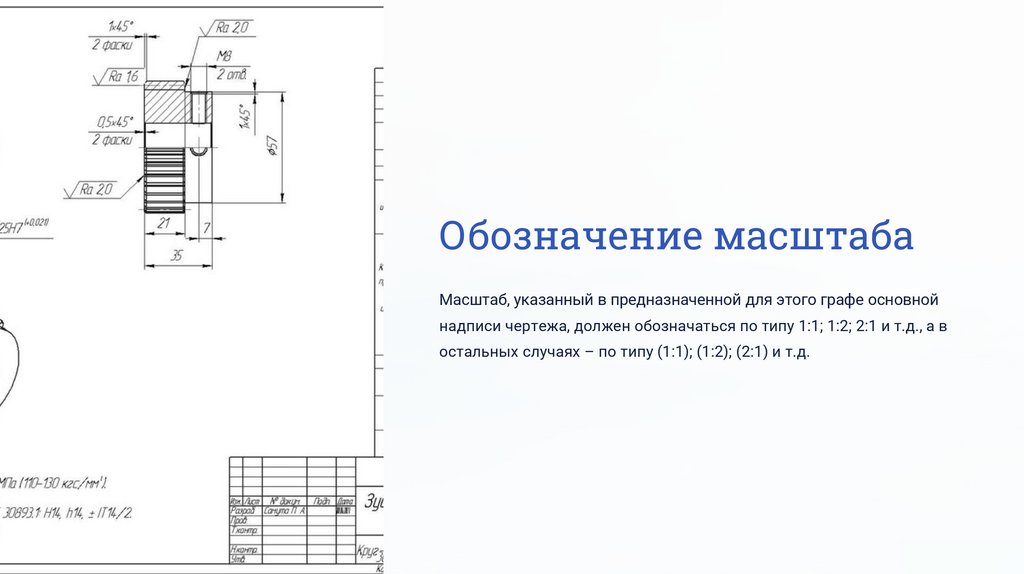

18.

Обозначение масштаба
Масштаб, указанный в предназначенной для этого графе основной
надписи чертежа, должен обозначаться по типу 1:1; 1:2; 2:1 и т.д., а в
остальных случаях – по типу (1:1); (1:2); (2:1) и т.д.

19.

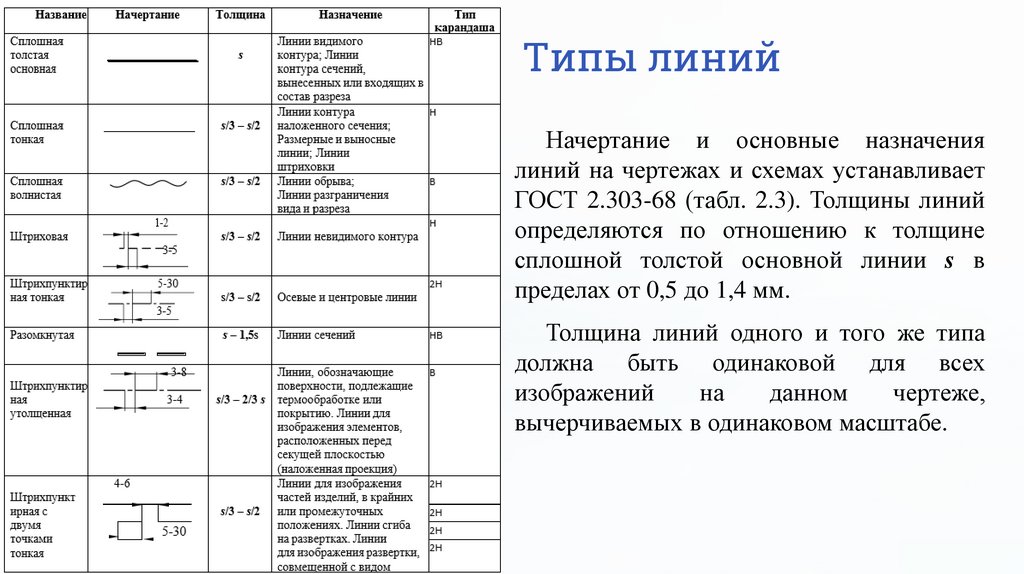

Типы линий
Начертание и основные назначения
линий на чертежах и схемах устанавливает
ГОСТ 2.303-68 (табл. 2.3). Толщины линий
определяются по отношению к толщине
сплошной толстой основной линии s в
пределах от 0,5 до 1,4 мм.
Толщина линий одного и того же типа
должна быть одинаковой для всех
изображений
на
данном
чертеже,
вычерчиваемых в одинаковом масштабе.
