Сообщающиеся сосуды. Фонтаны Петергофа

1.

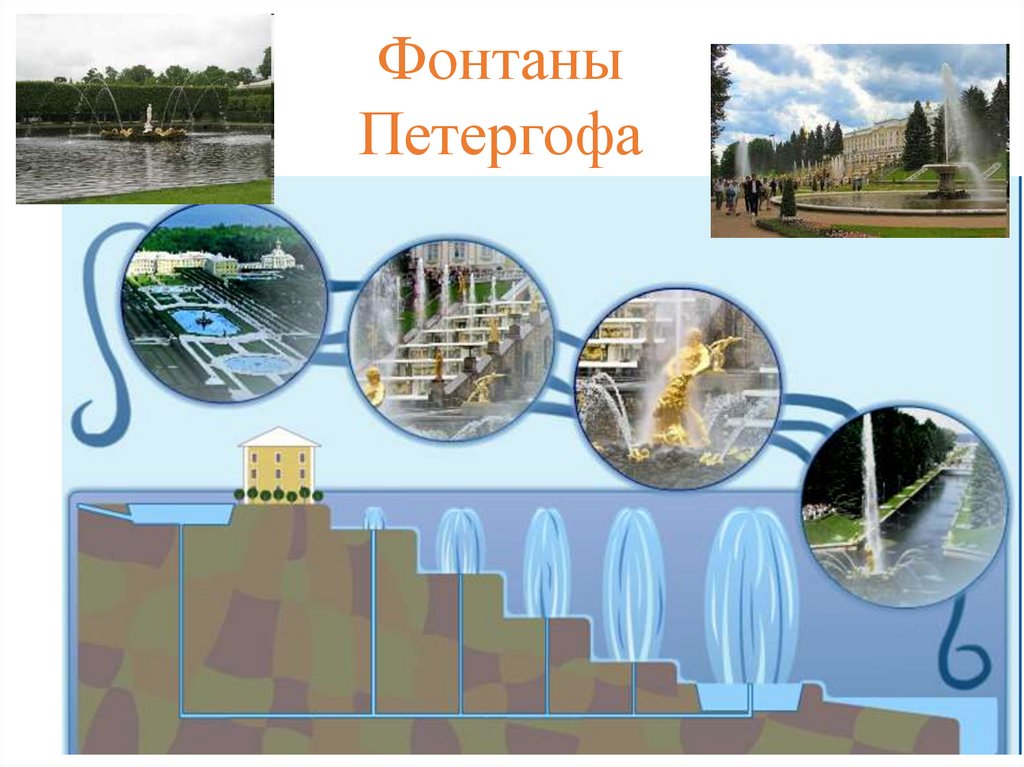

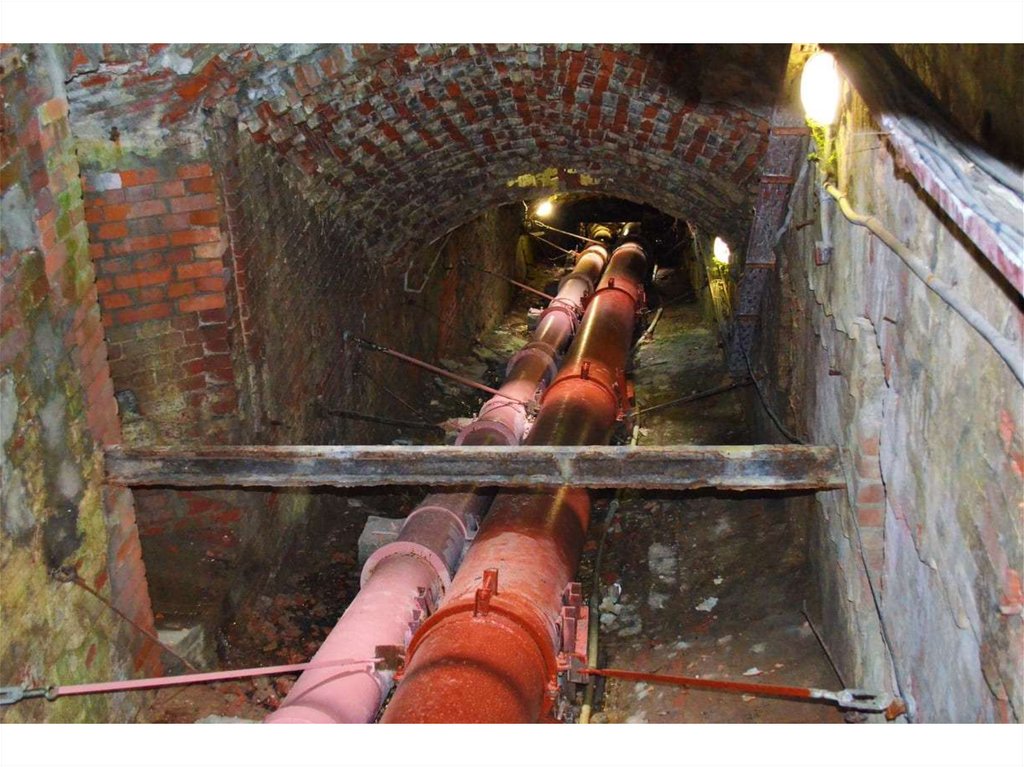

Фонтаны
Петергофа

2.

3.

4.

Сообщающиеся
сосуды

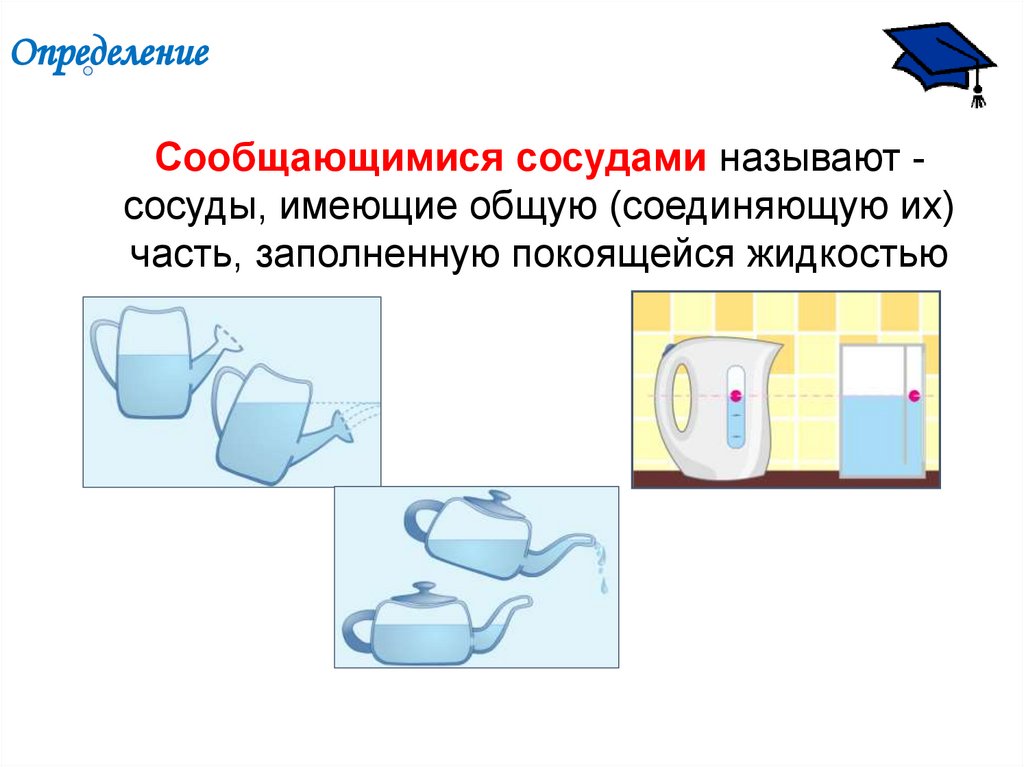

5. Определение

Сообщающимися сосудами называют сосуды, имеющие общую (соединяющую их)
часть, заполненную покоящейся жидкостью

6.

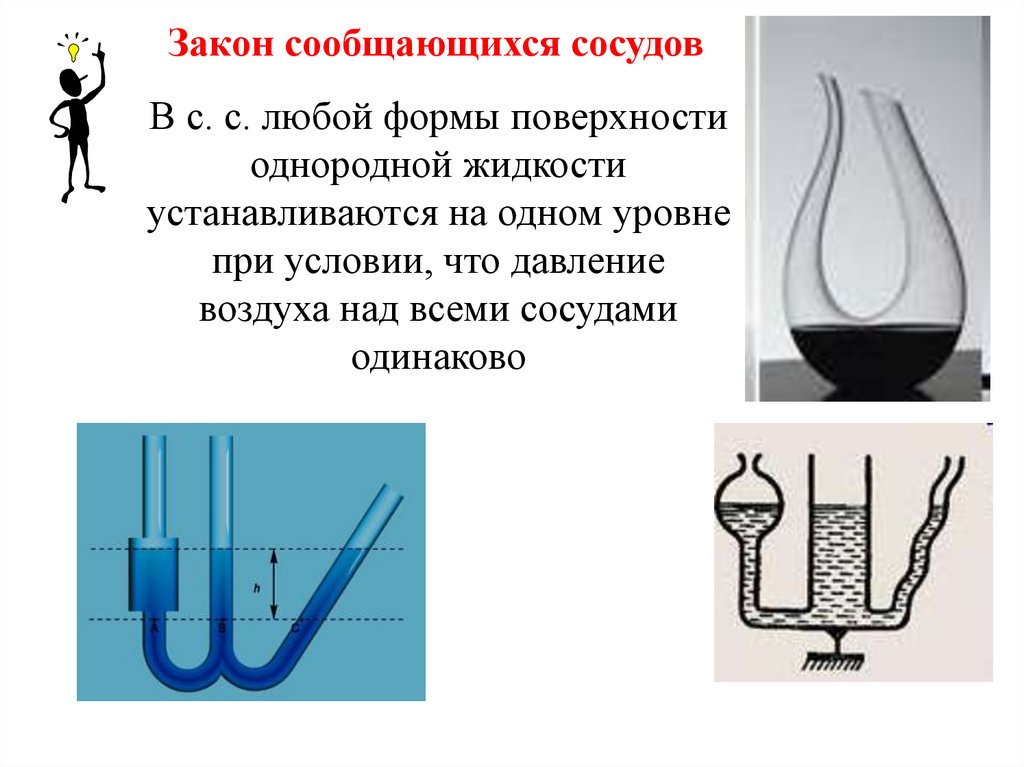

Закон сообщающихся сосудов
В с. с. любой формы поверхности
однородной жидкости
устанавливаются на одном уровне
при условии, что давление
воздуха над всеми сосудами
одинаково

7.

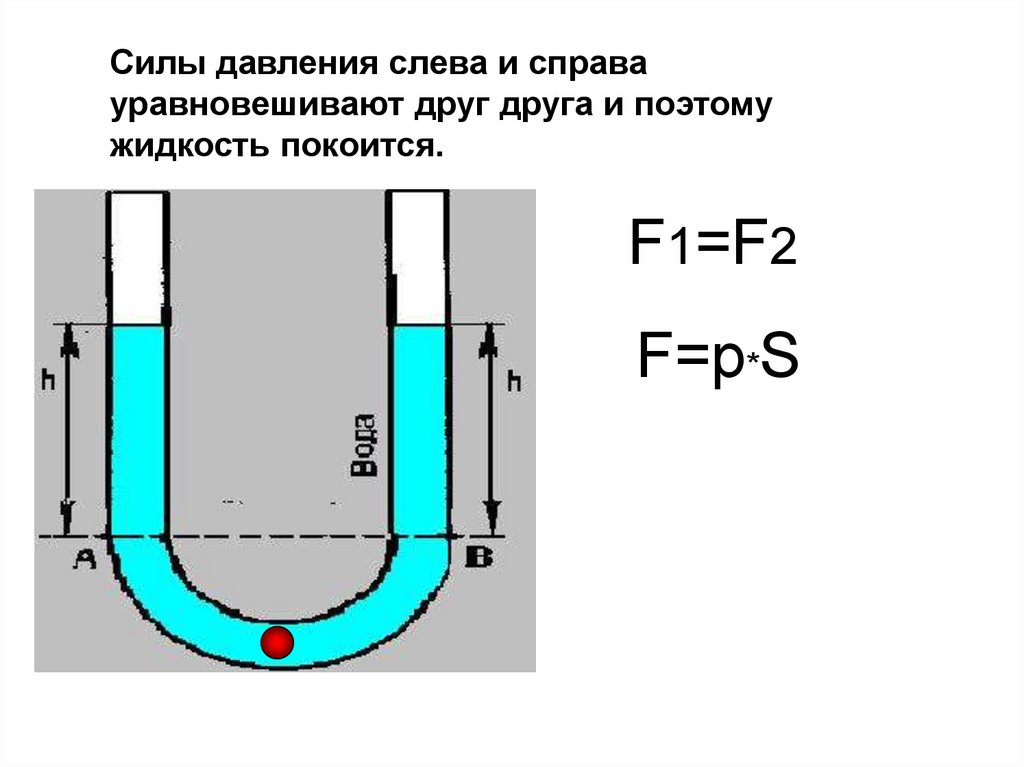

Силы давления слева и справа
уравновешивают друг друга и поэтому
жидкость покоится.
F1=F2
F=р*S

8.

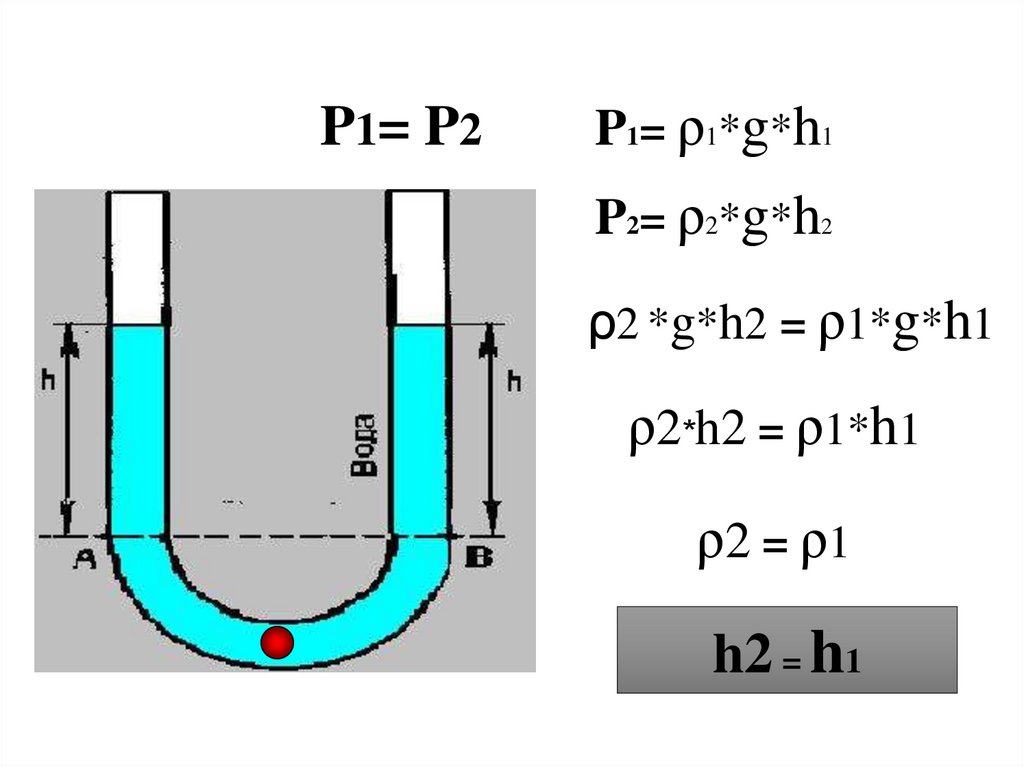

P1= P2
P1= ρ1*g*h1
P2= ρ2*g*h2
ρ2 *g*h2 = ρ1*g*h1
ρ2*h2 = ρ1*h1
ρ2 = ρ1
h2 = h1

9.

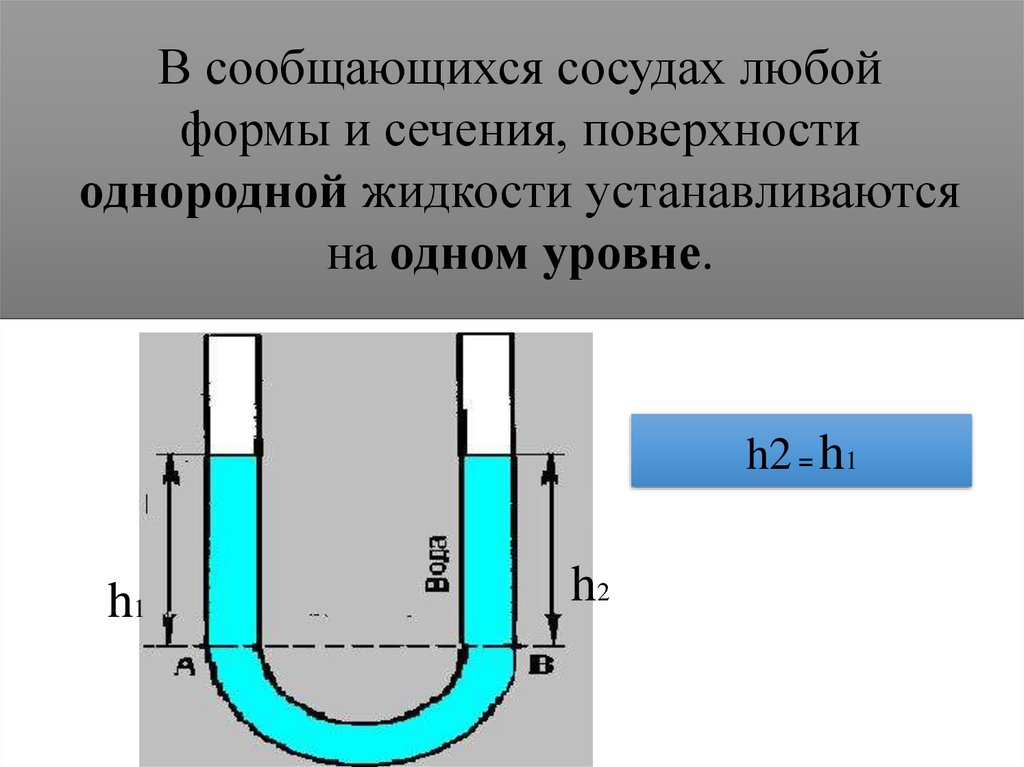

В сообщающихся сосудах любой
формы и сечения, поверхности
однородной жидкости устанавливаются
на одном уровне.
h2 = h1
h1
h2

10.

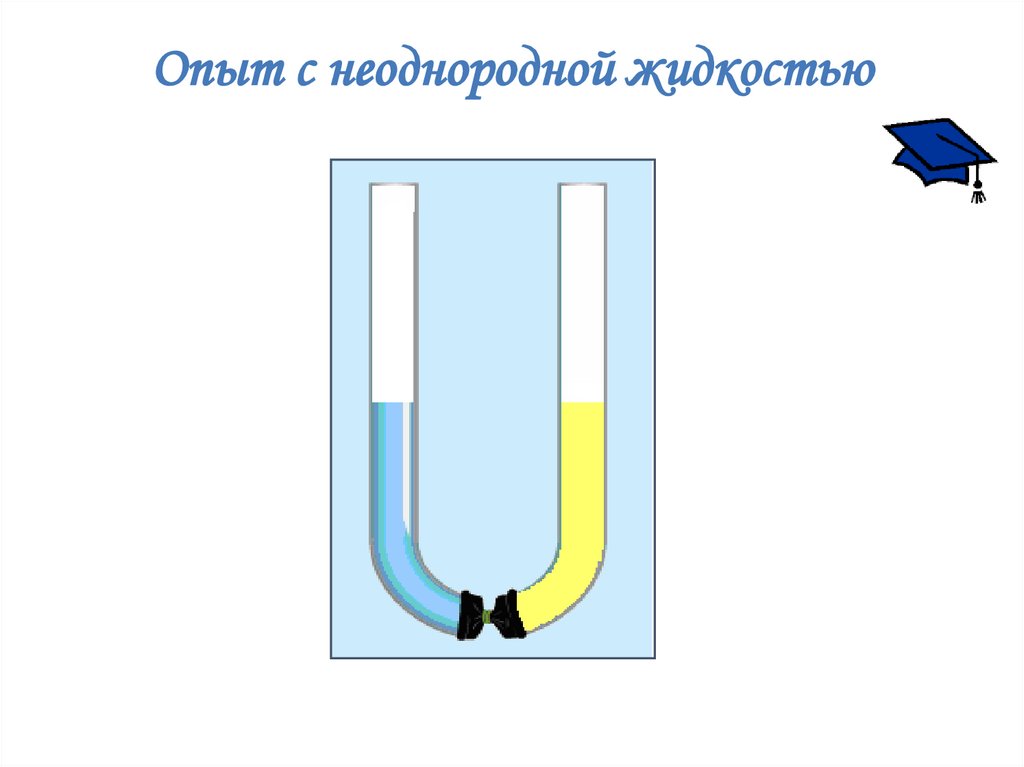

Опыт с неоднородной жидкостью

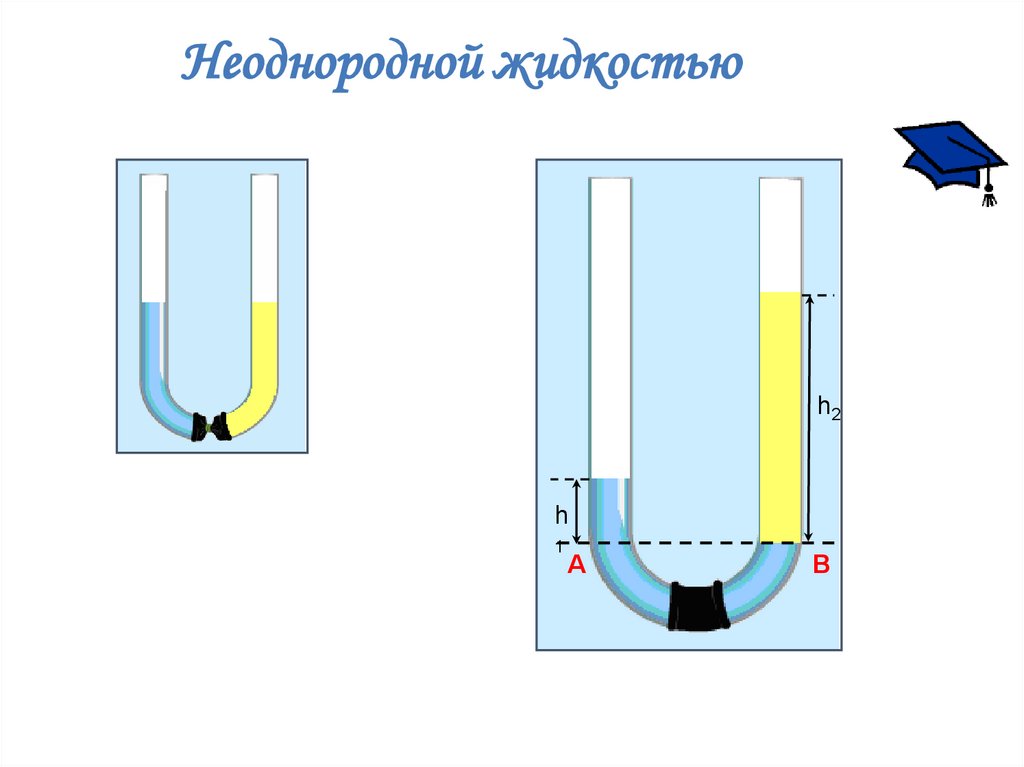

11. Неоднородной жидкостью

h2
h
1
А
В

12.

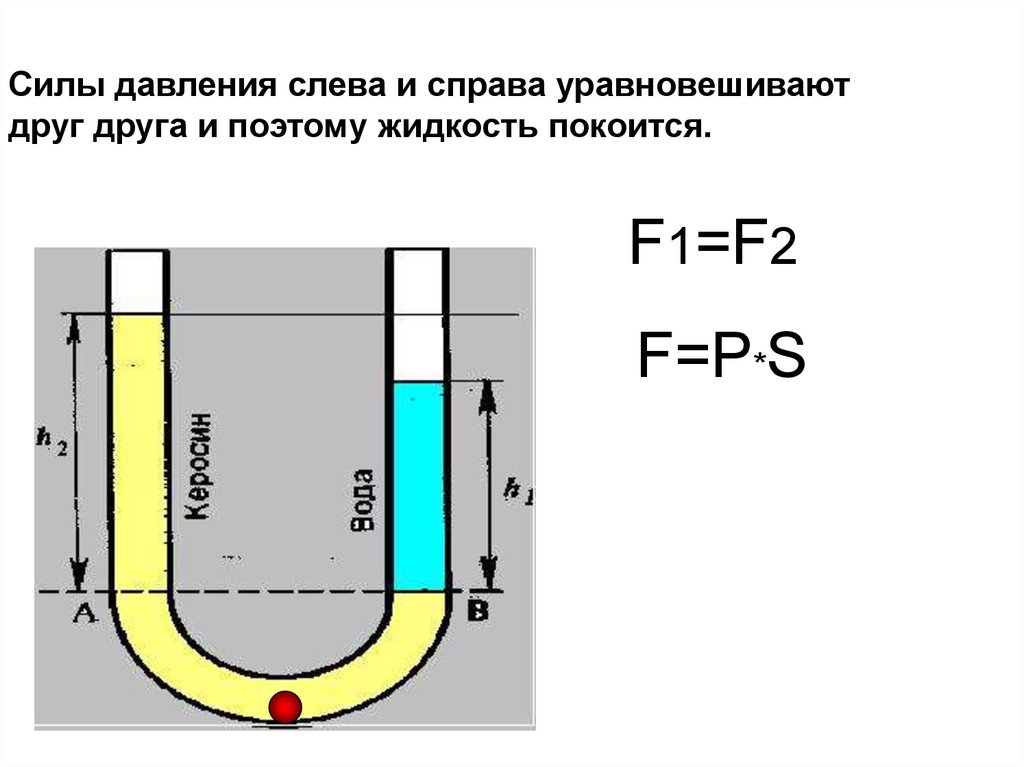

Силы давления слева и справа уравновешивают
друг друга и поэтому жидкость покоится.
F1=F2
F=P*S

13.

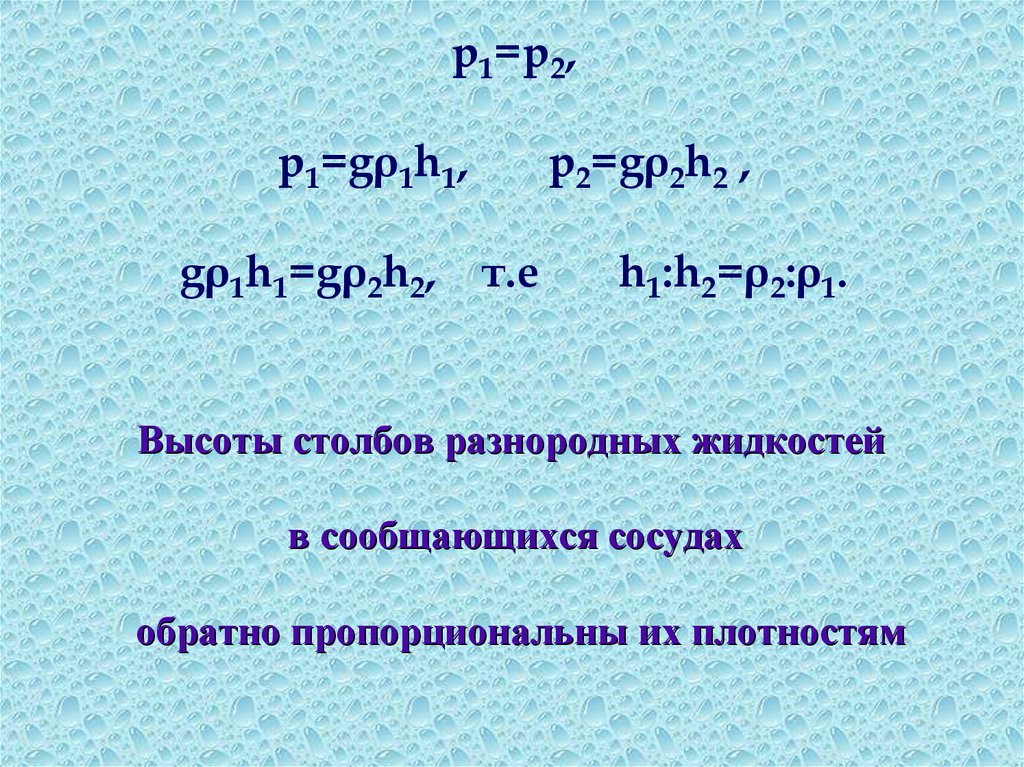

p1=p2,
p1=gρ1h1,
gρ1h1=gρ2h2, т.е
p2=gρ2h2 ,
h1:h2=ρ2:ρ1.
Высоты столбов разнородных жидкостей
в сообщающихся сосудах
обратно пропорциональны их плотностям

14.

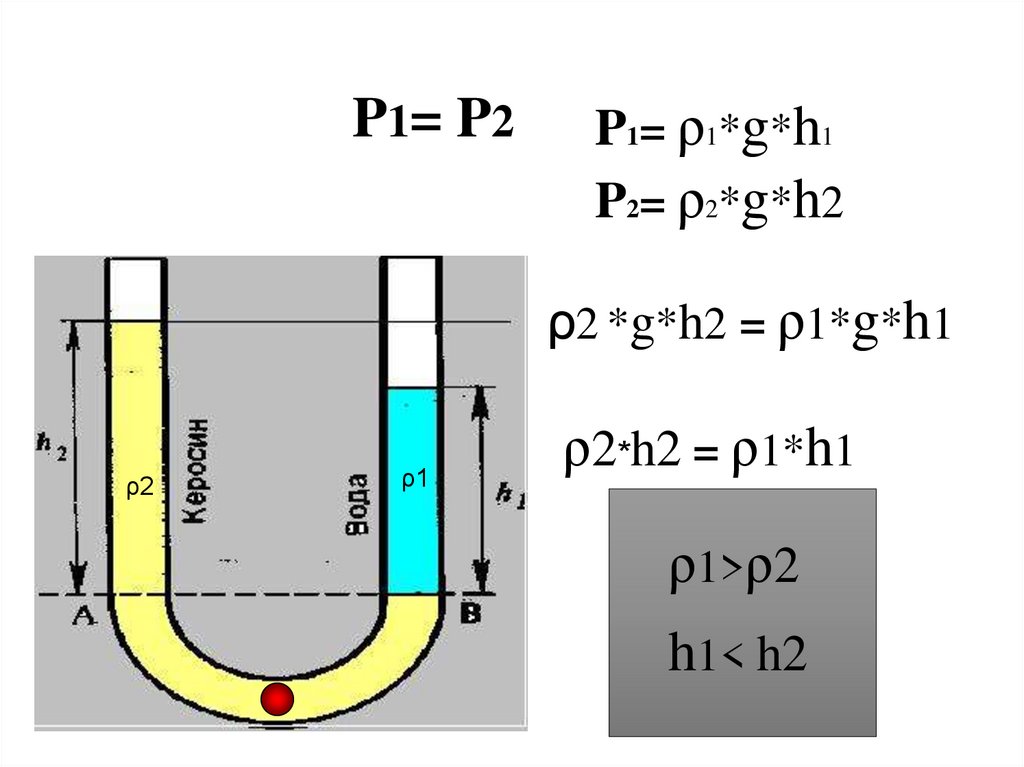

P1= P2
P1= ρ1*g*h1
P2= ρ2*g*h2
ρ2 *g*h2 = ρ1*g*h1
ρ2
ρ1
ρ2*h2 = ρ1*h1
ρ1>ρ2
h1< h2

15.

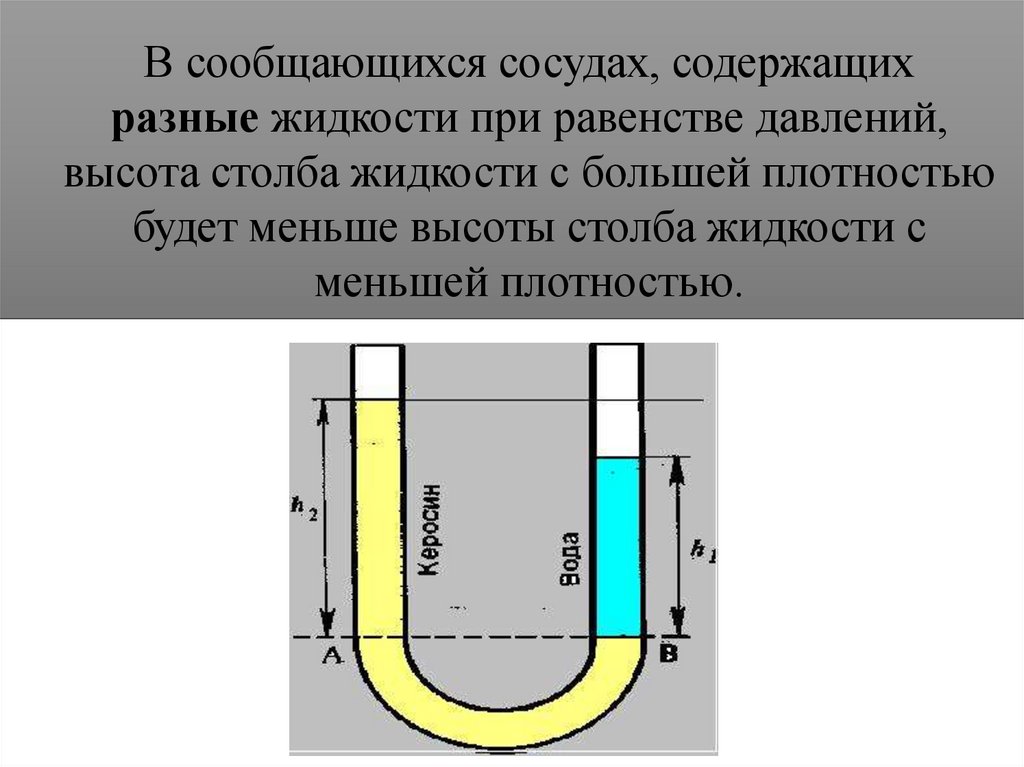

В сообщающихся сосудах, содержащих
разные жидкости при равенстве давлений,
высота столба жидкости с большей плотностью
будет меньше высоты столба жидкости с
меньшей плотностью.

16.

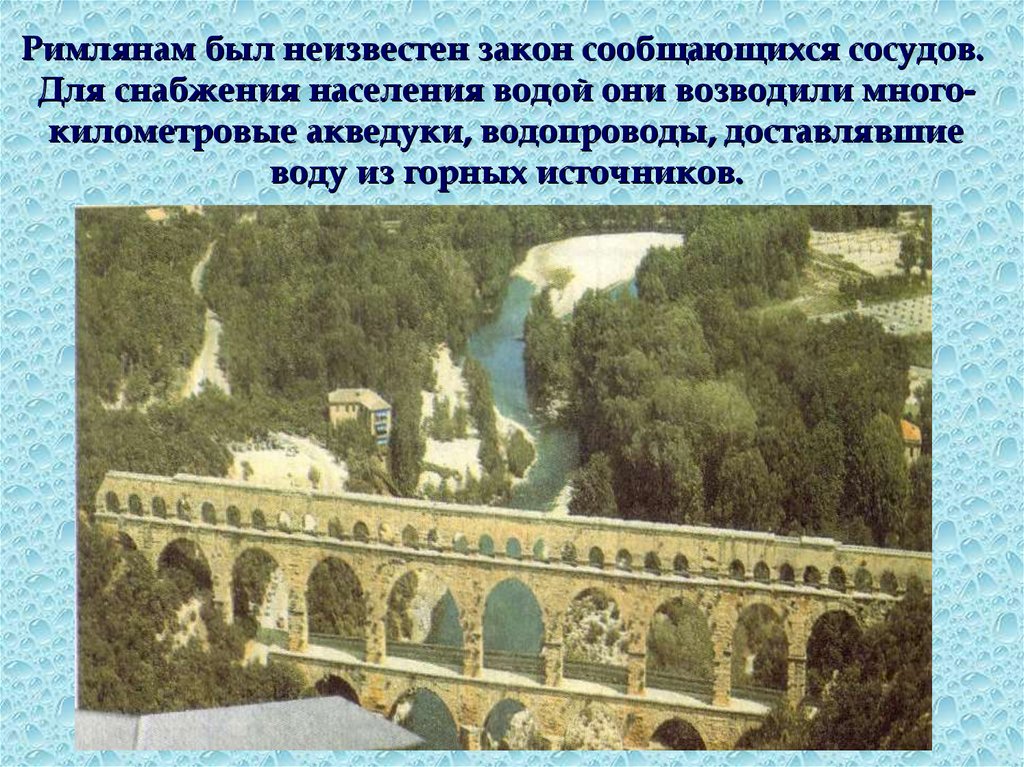

Римлянам был неизвестен закон сообщающихся сосудов.
Для снабжения населения водой они возводили многокилометровые акведуки, водопроводы, доставлявшие
воду из горных источников.

17.

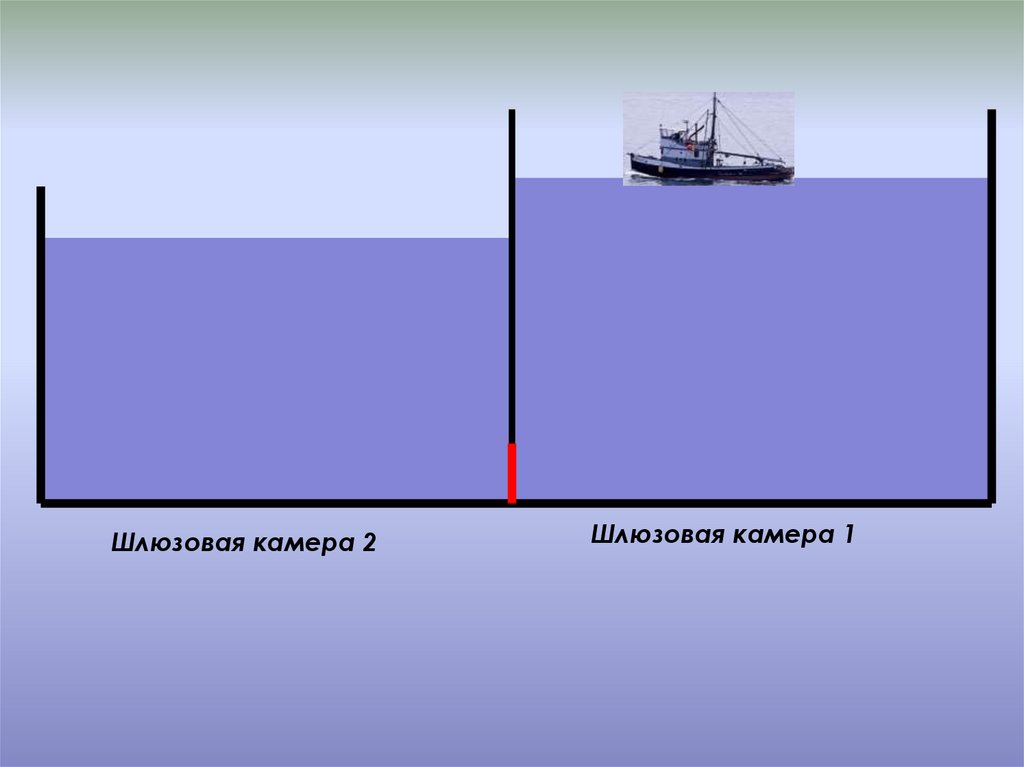

Шлюзовая камера 2
Шлюзовая камера 1

18.

?

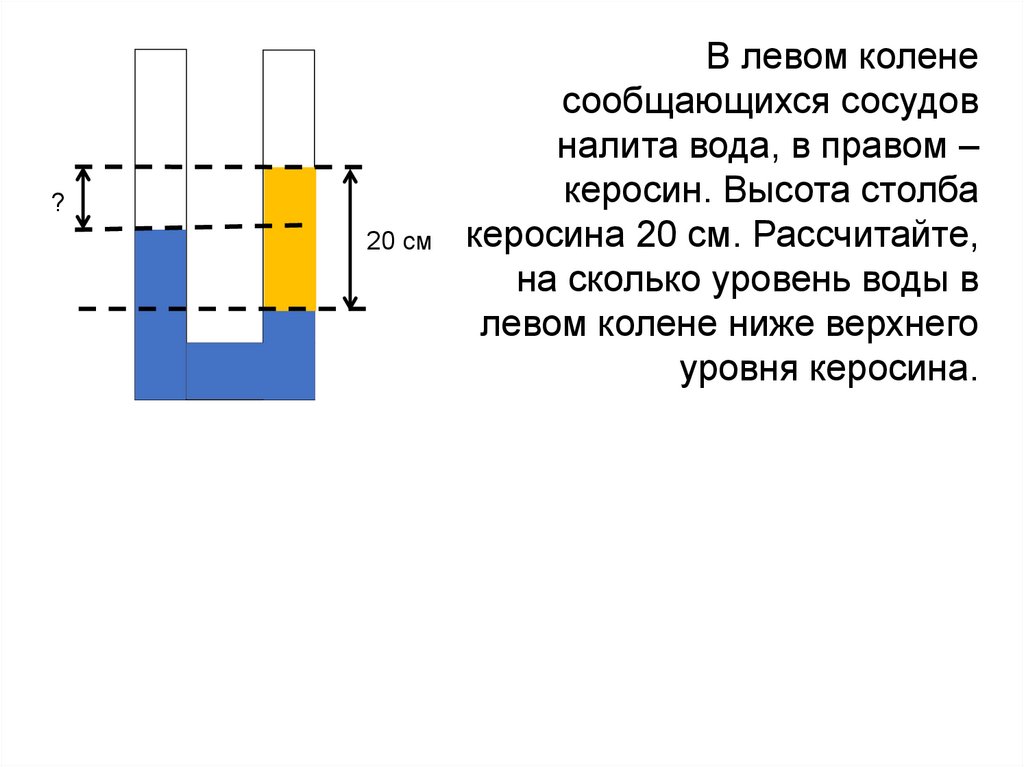

20 cм
В левом колене
сообщающихся сосудов
налита вода, в правом –
керосин. Высота столба
керосина 20 см. Рассчитайте,
на сколько уровень воды в
левом колене ниже верхнего
уровня керосина.

19.

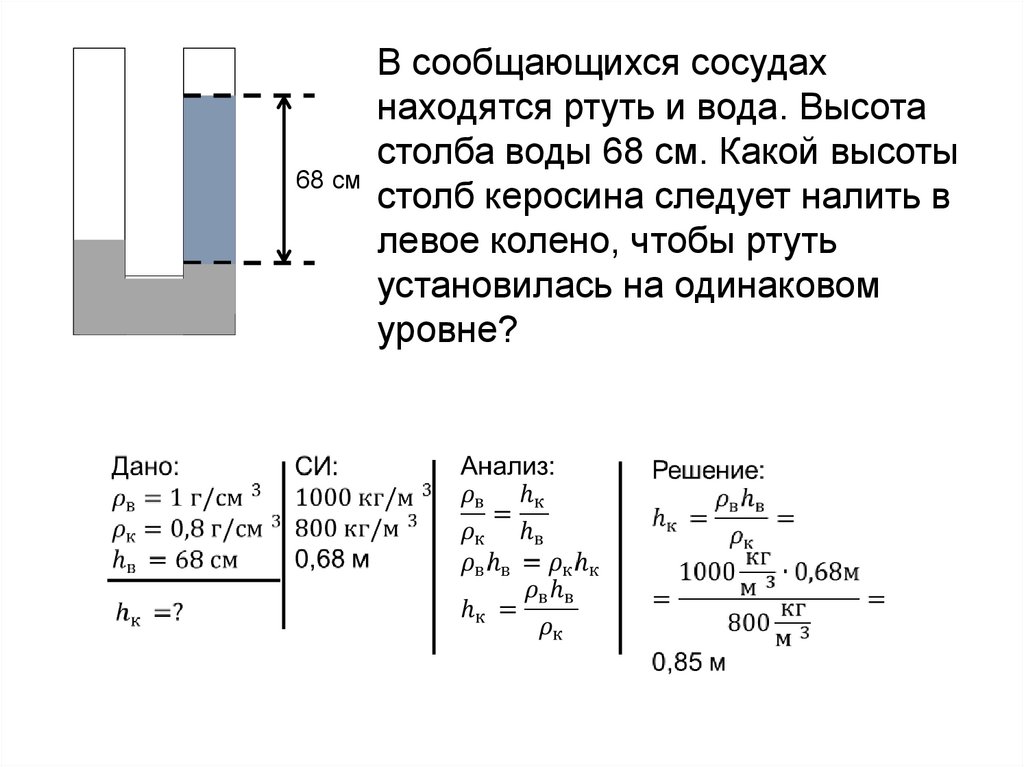

В сообщающихся сосудах
находятся ртуть и вода. Высота
столба воды 68 см. Какой высоты
68 cм
столб керосина следует налить в
левое колено, чтобы ртуть
установилась на одинаковом
уровне?

20.

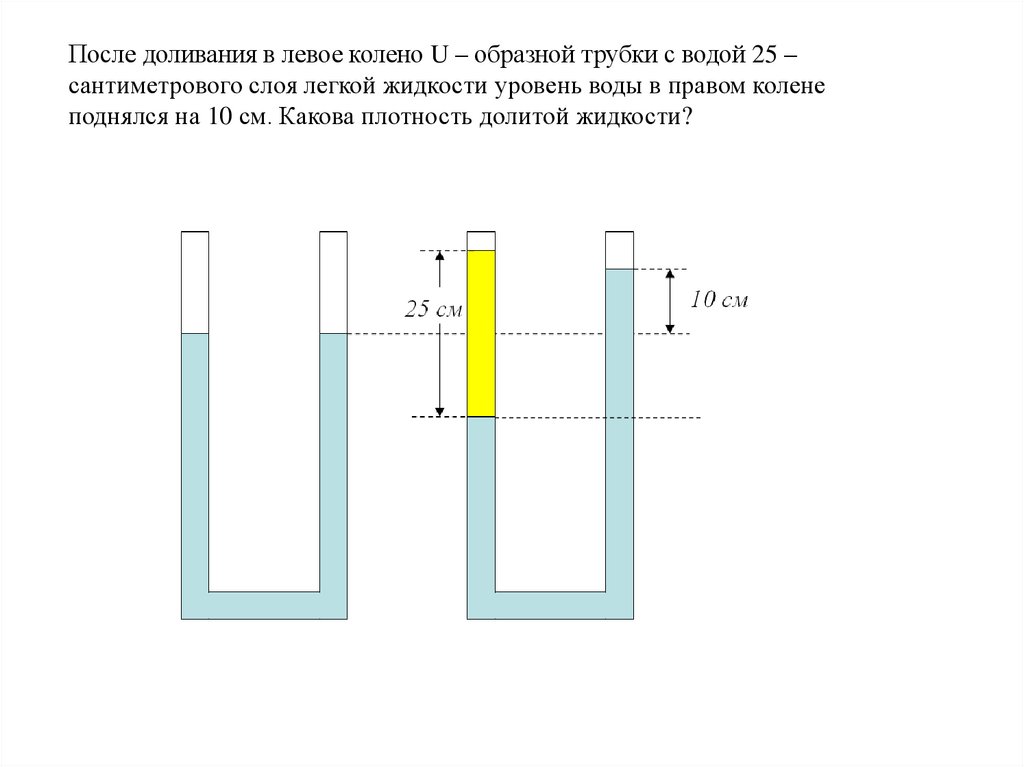

После доливания в левое колено U – образной трубки с водой 25 –
сантиметрового слоя легкой жидкости уровень воды в правом колене
поднялся на 10 см. Какова плотность долитой жидкости?
