Сечение и разрезы

1.

2.

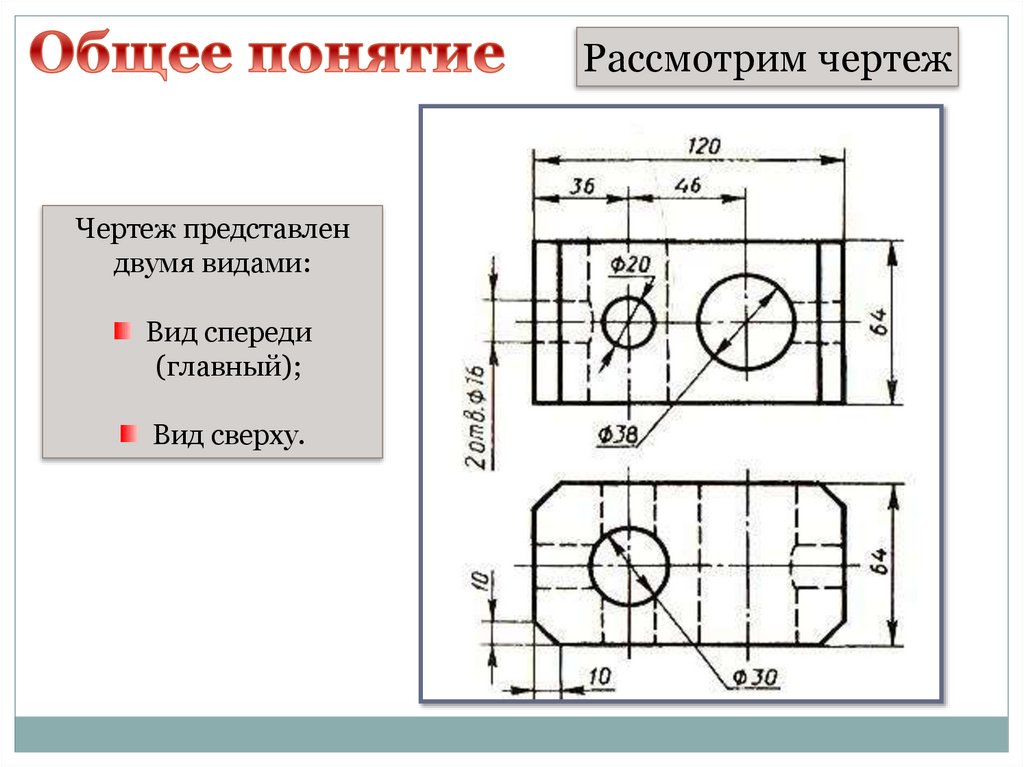

Рассмотрим чертеж
Чертеж представлен
двумя видами:
Вид спереди
(главный);
Вид сверху.

3.

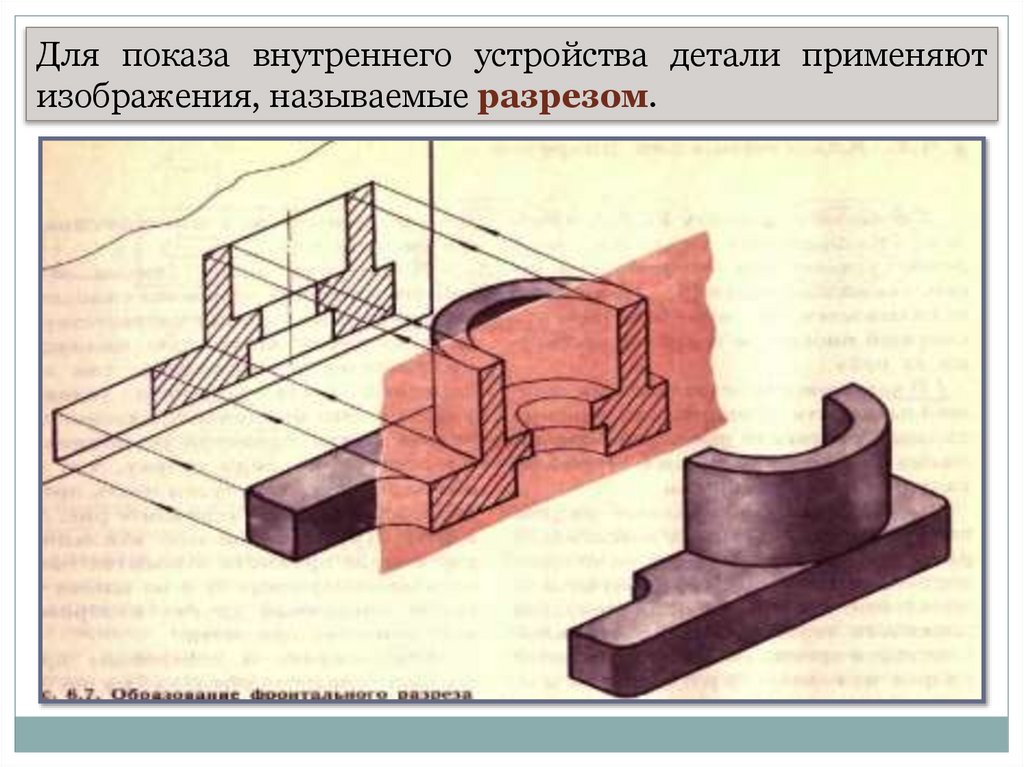

Для показа внутреннего устройства детали применяют
изображения, называемые разрезом.

4.

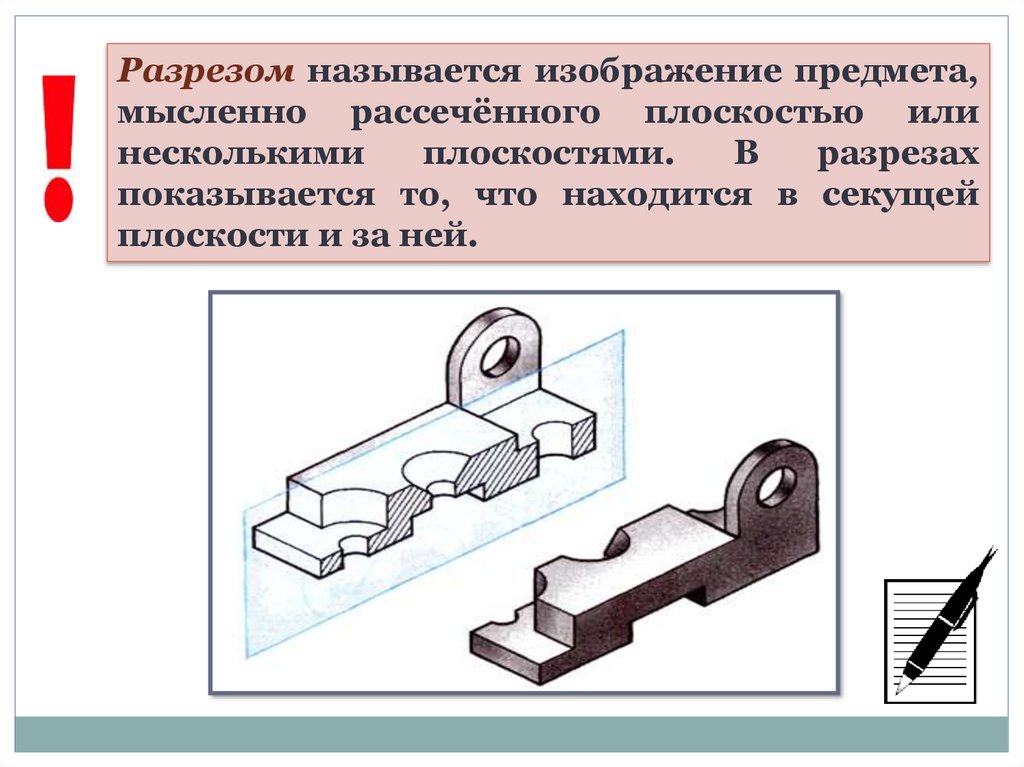

Разрезом называется изображение предмета,
мысленно рассечённого плоскостью или
несколькими
плоскостями.
В
разрезах
показывается то, что находится в секущей
плоскости и за ней.

5.

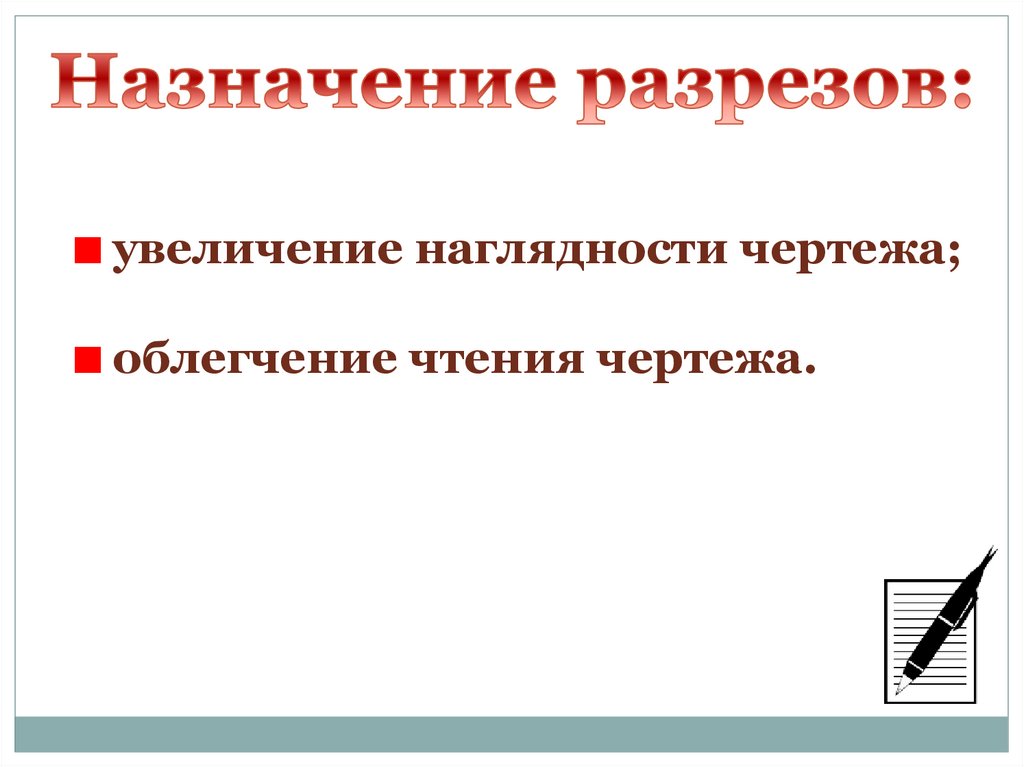

увеличение наглядности чертежа;
облегчение чтения чертежа.

6.

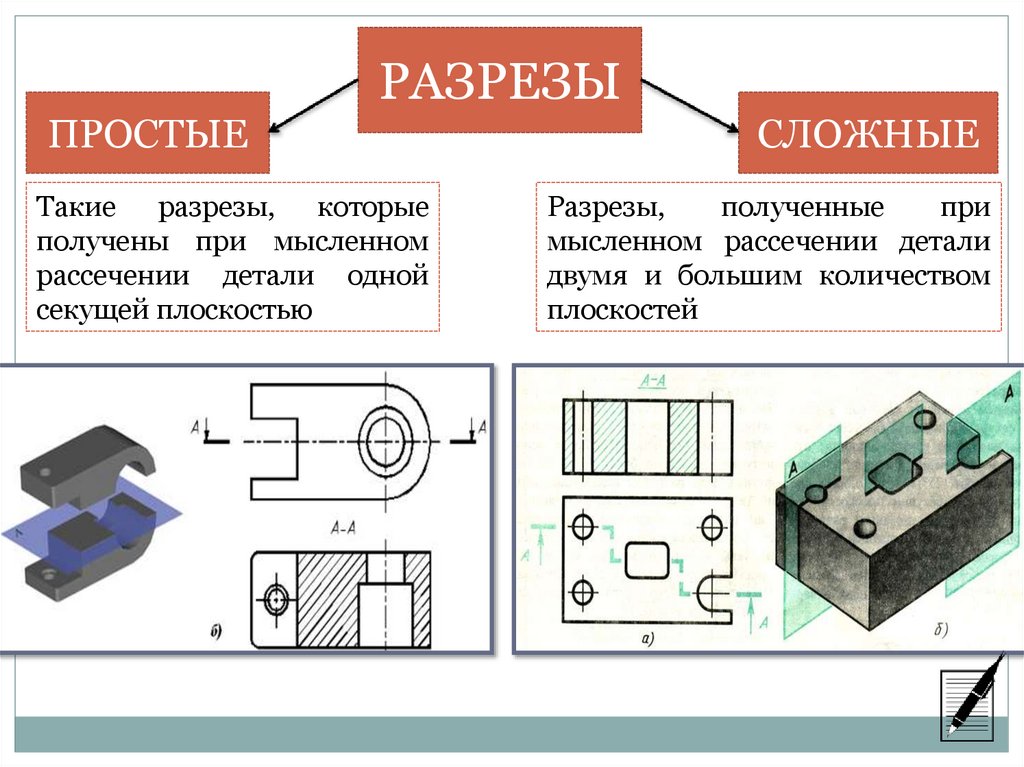

РАЗРЕЗЫ
ПРОСТЫЕ
Такие разрезы, которые
получены при мысленном
рассечении детали одной
секущей плоскостью
СЛОЖНЫЕ
Разрезы,
полученные
при
мысленном рассечении детали
двумя и большим количеством
плоскостей

7.

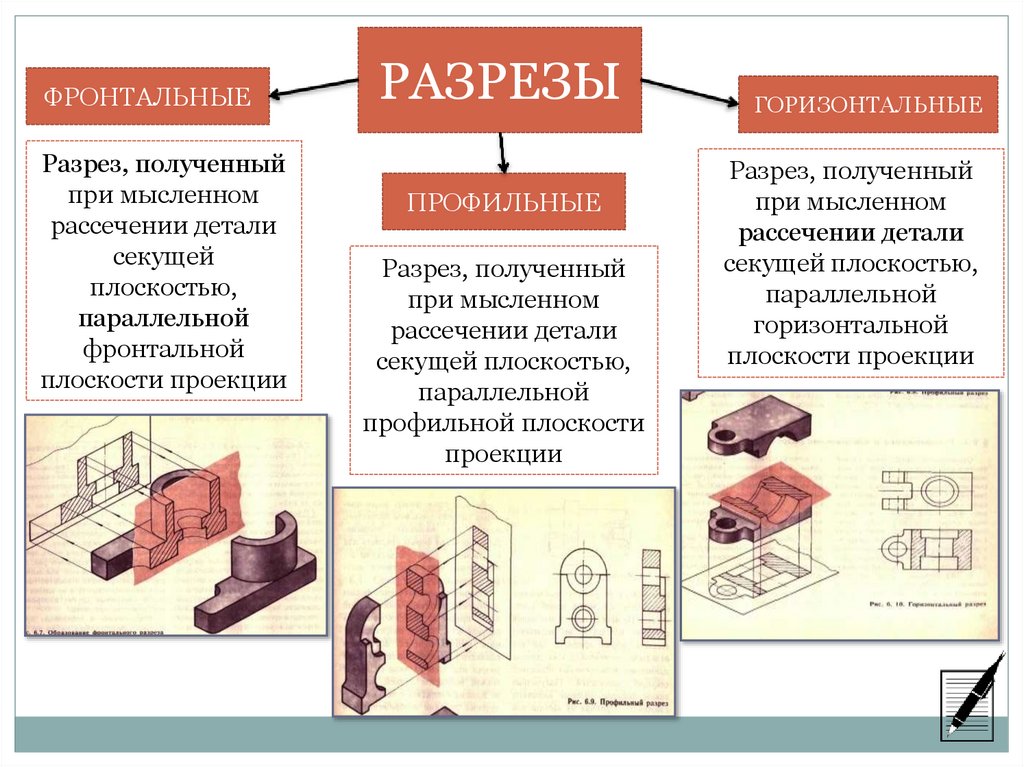

ФРОНТАЛЬНЫЕ
Разрез, полученный
при мысленном
рассечении детали
секущей
плоскостью,
параллельной
фронтальной
плоскости проекции
РАЗРЕЗЫ
ПРОФИЛЬНЫЕ
Разрез, полученный
при мысленном
рассечении детали
секущей плоскостью,
параллельной
профильной плоскости
проекции
ГОРИЗОНТАЛЬНЫЕ
Разрез, полученный
при мысленном
рассечении детали
секущей плоскостью,
параллельной
горизонтальной
плоскости проекции

8.

9.

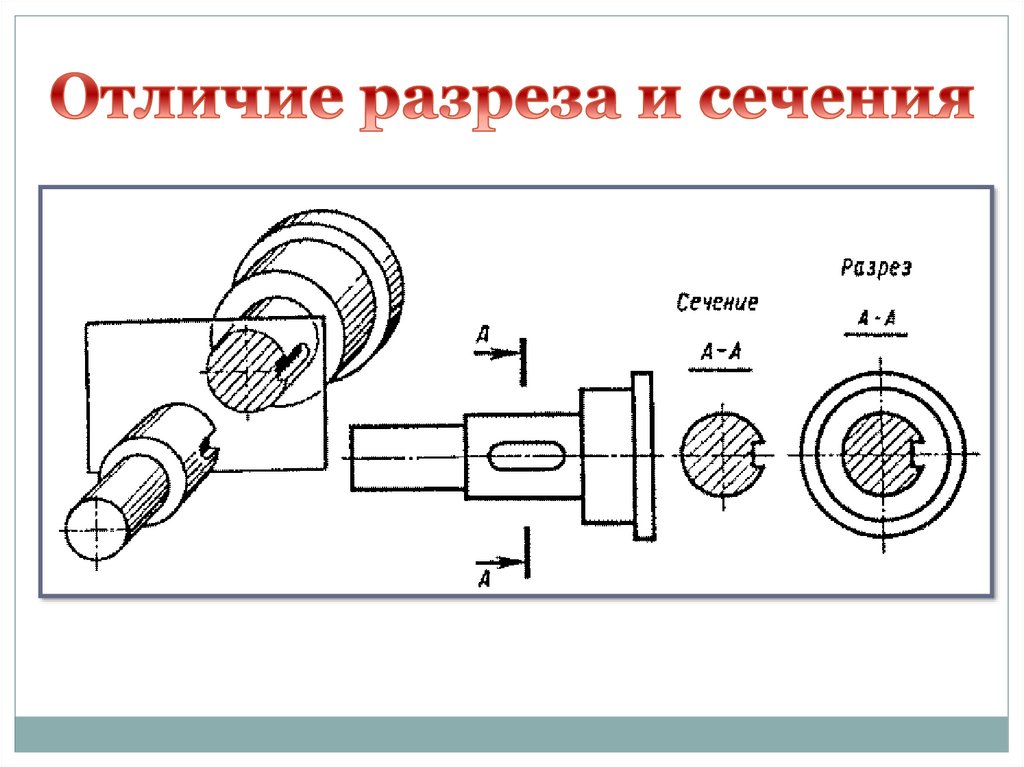

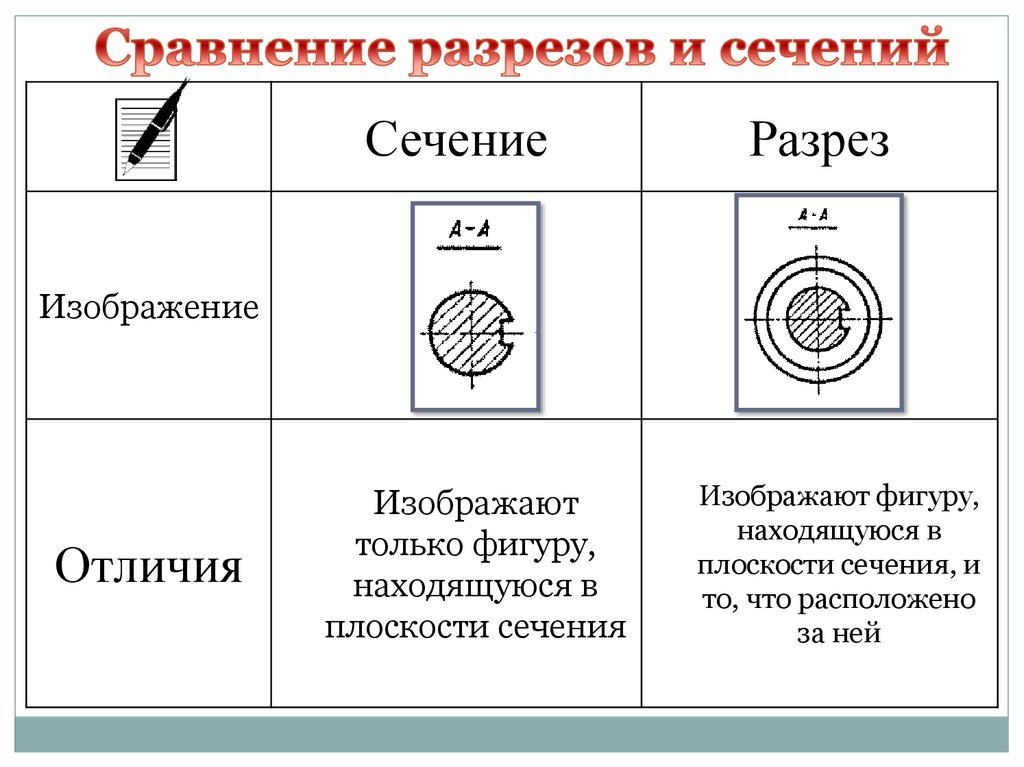

Сечение
Разрез
Изображают
только фигуру,
находящуюся в
плоскости сечения
Изображают фигуру,
находящуюся в
плоскости сечения, и
то, что расположено
за ней
Отличия

10.

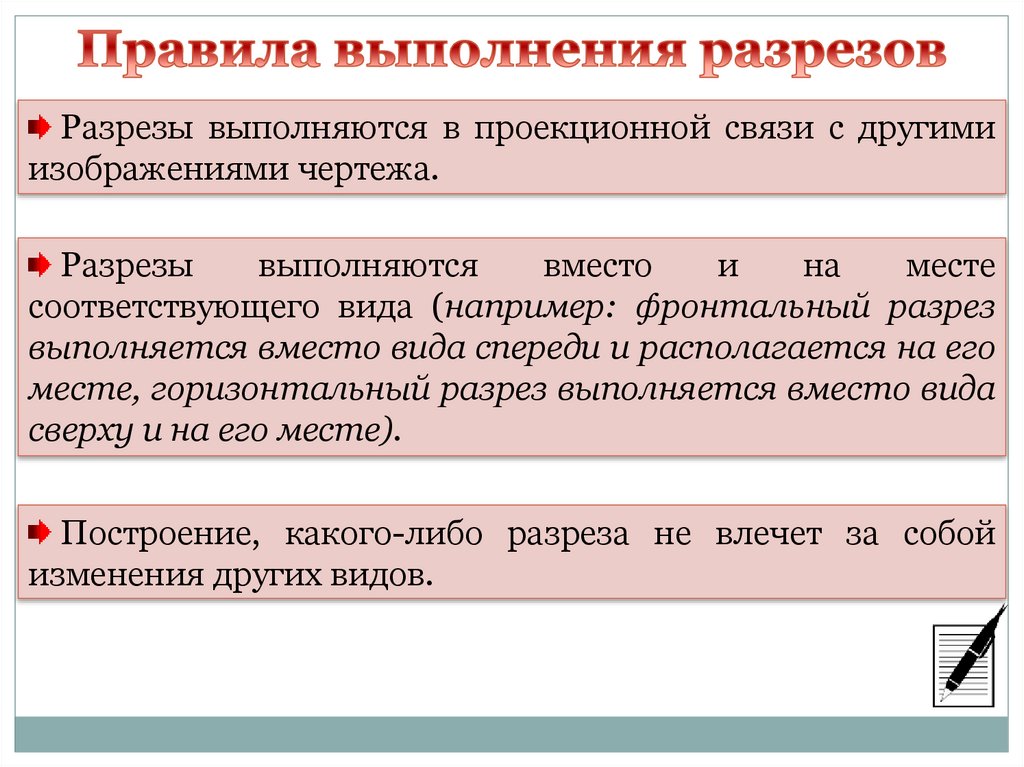

Разрезы выполняются в проекционной связи с другими
изображениями чертежа.
Разрезы
выполняются
вместо
и
на
месте
соответствующего вида (например: фронтальный разрез
выполняется вместо вида спереди и располагается на его
месте, горизонтальный разрез выполняется вместо вида
сверху и на его месте).
Построение, какого-либо разреза не влечет за собой
изменения других видов.

11.

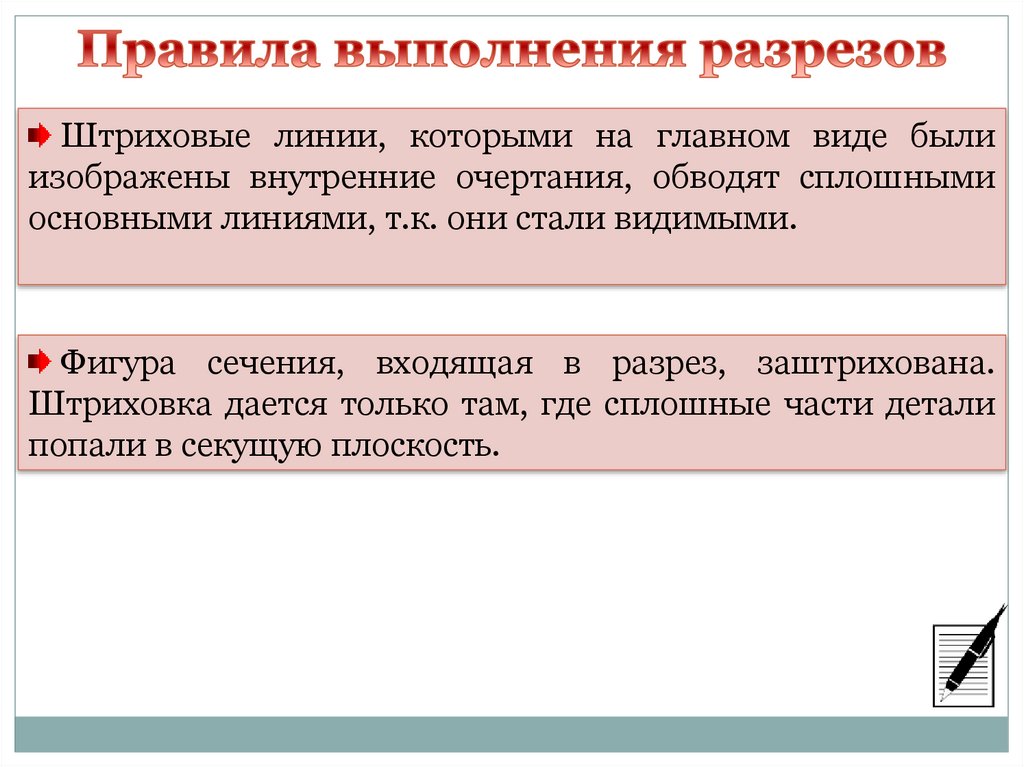

Штриховые линии, которыми на главном виде были
изображены внутренние очертания, обводят сплошными
основными линиями, т.к. они стали видимыми.
Фигура сечения, входящая в разрез, заштрихована.
Штриховка дается только там, где сплошные части детали
попали в секущую плоскость.

12.

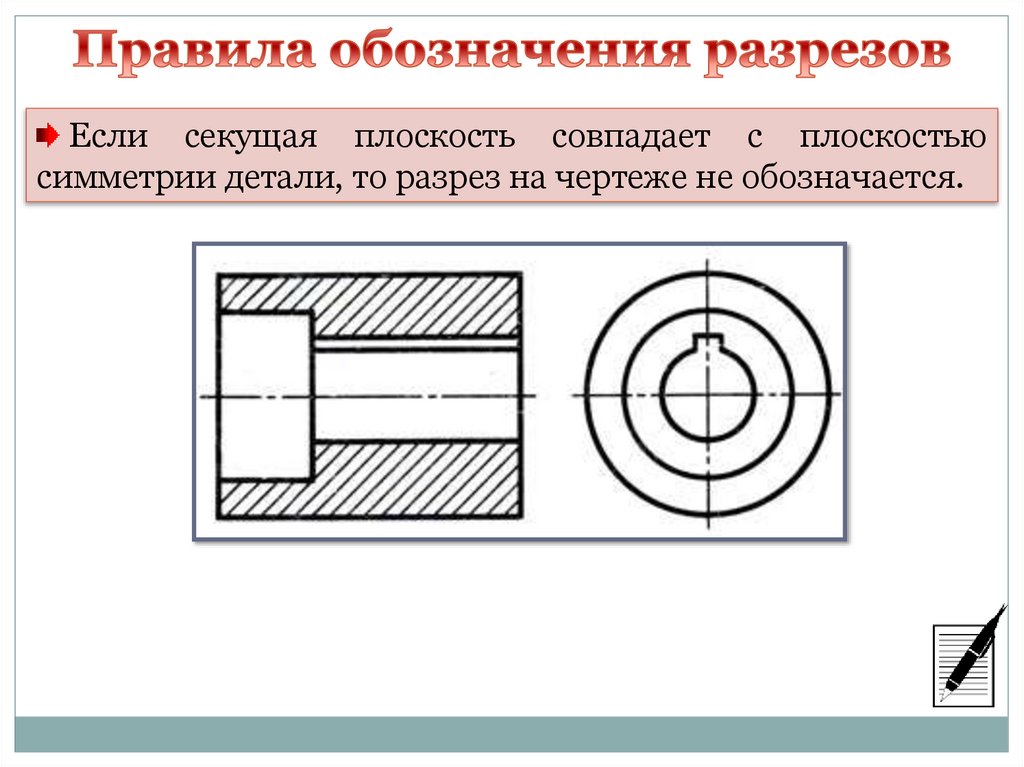

Если секущая плоскость совпадает с плоскостью
симметрии детали, то разрез на чертеже не обозначается.

13.

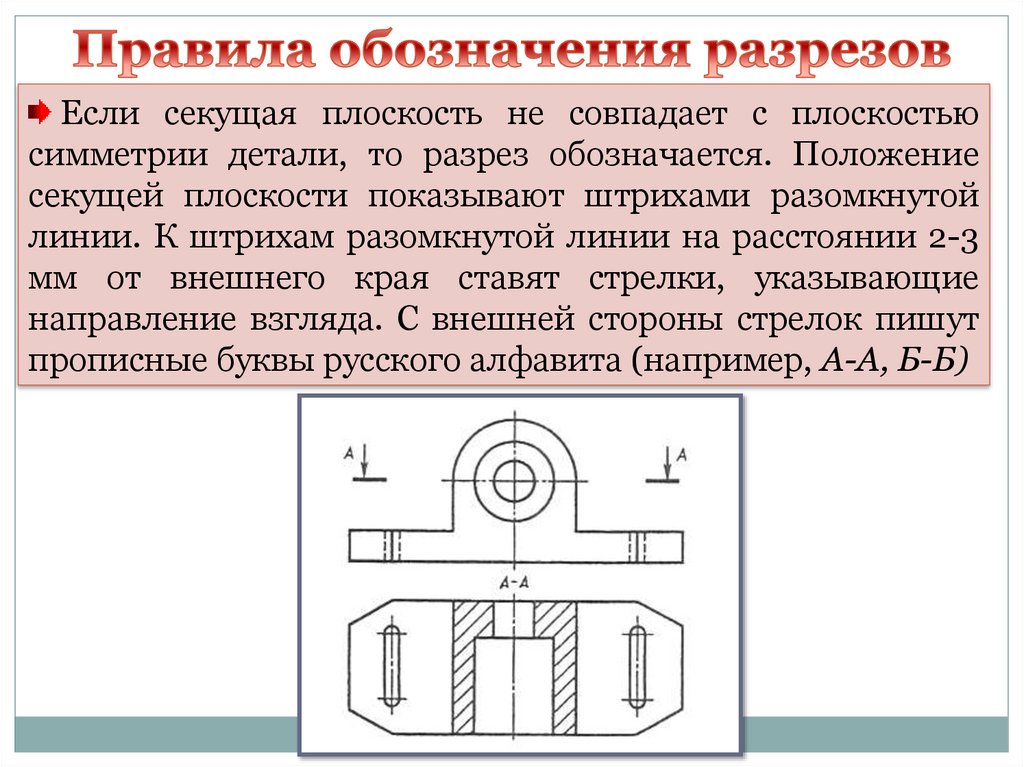

Если секущая плоскость не совпадает с плоскостью
симметрии детали, то разрез обозначается. Положение
секущей плоскости показывают штрихами разомкнутой
линии. К штрихам разомкнутой линии на расстоянии 2-3
мм от внешнего края ставят стрелки, указывающие
направление взгляда. С внешней стороны стрелок пишут
прописные буквы русского алфавита (например, А-А, Б-Б)

14.

15.

1 ВАРИАНТ
2 ВАРИАНТ

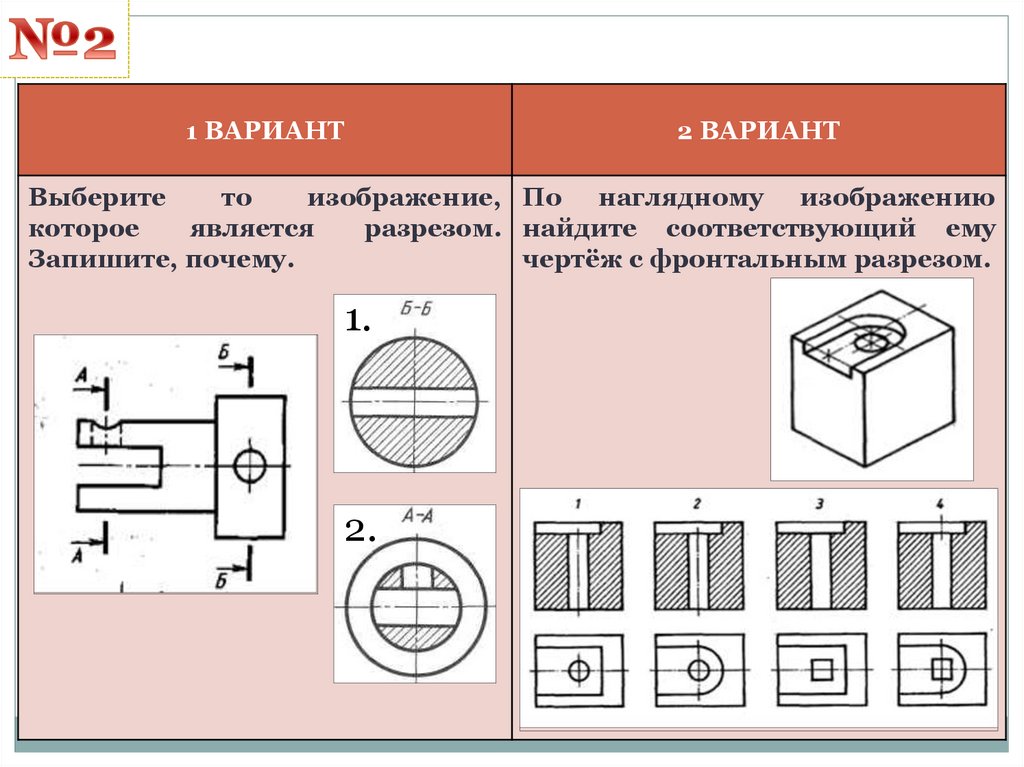

Выберите
то
изображение, По наглядному изображению
которое
является
разрезом. найдите соответствующий ему
Запишите, почему.
чертёж с фронтальным разрезом.
1.
2.

16.

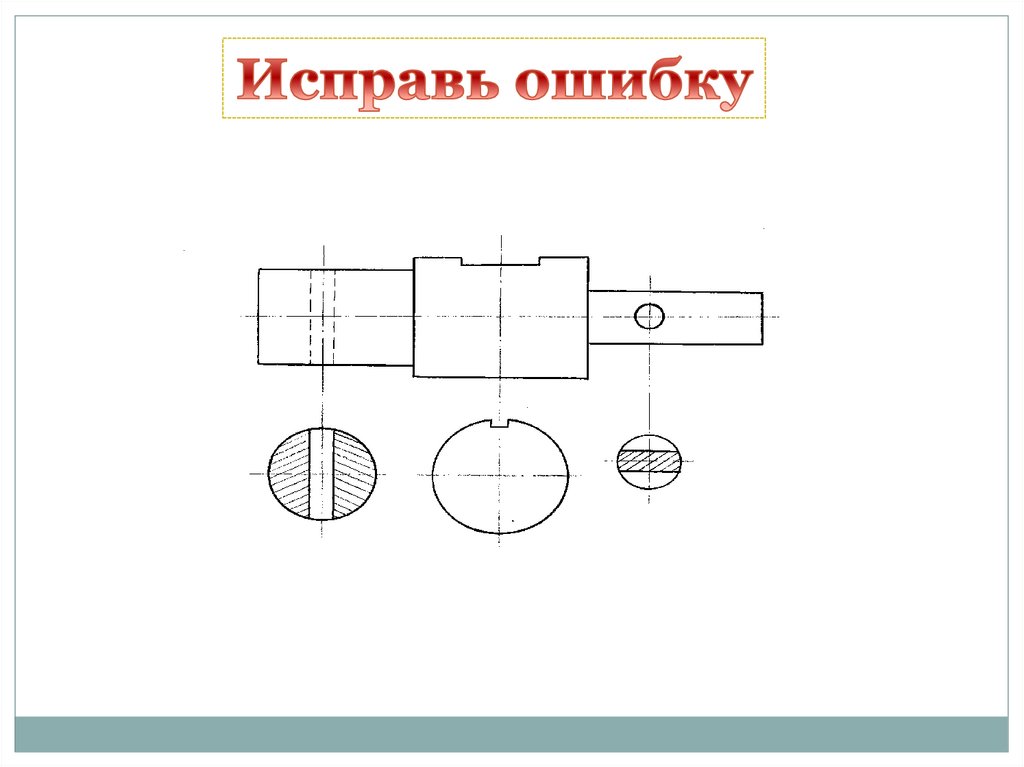

17.

Задание:

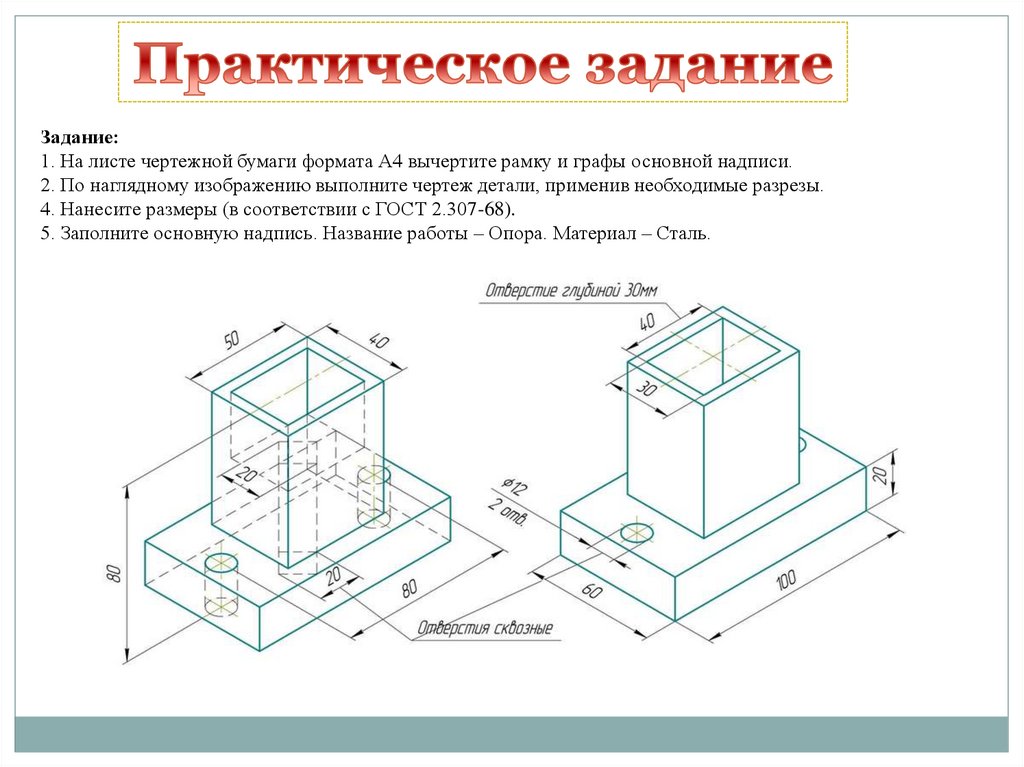

1. На листе чертежной бумаги формата А4 вычертите рамку и графы основной надписи.
2. По наглядному изображению выполните чертеж детали, применив необходимые разрезы.
4. Нанесите размеры (в соответствии с ГОСТ 2.307-68).
5. Заполните основную надпись. Название работы – Опора. Материал – Сталь.

18.

1 ВАРИАНТ
2 ВАРИАНТ

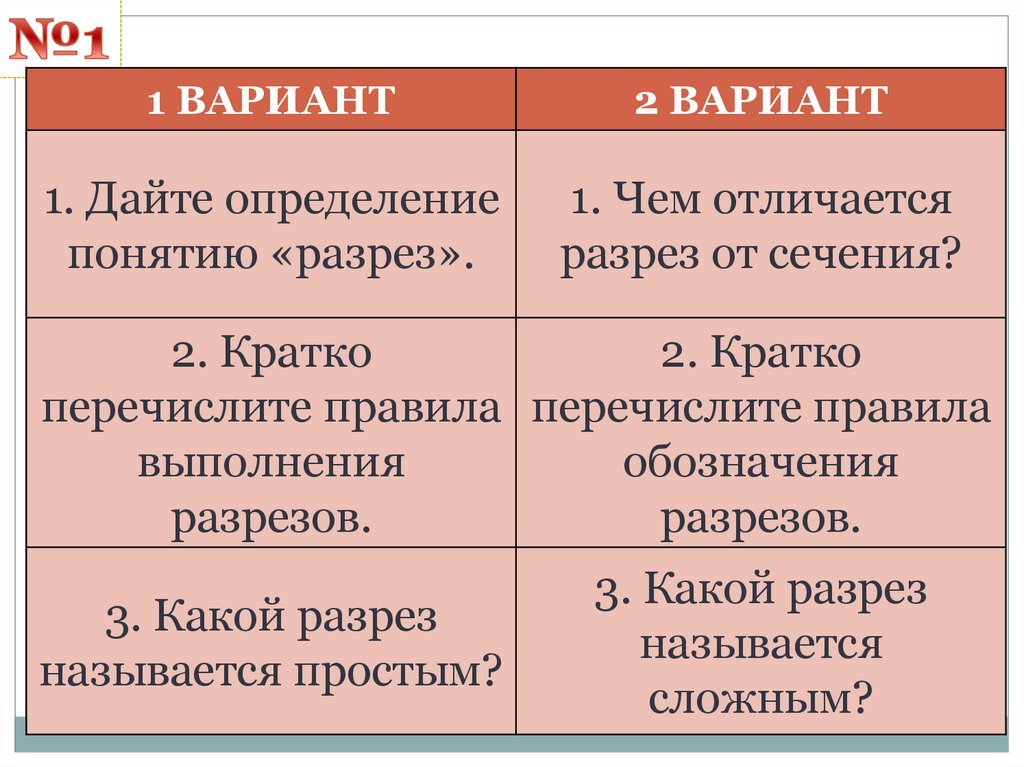

1. Дайте определение
понятию «разрез».
1. Чем отличается
разрез от сечения?
2. Кратко
2. Кратко
перечислите правила перечислите правила
выполнения
обозначения
разрезов.
разрезов.
3. Какой разрез
называется простым?
3. Какой разрез
называется
сложным?

19.

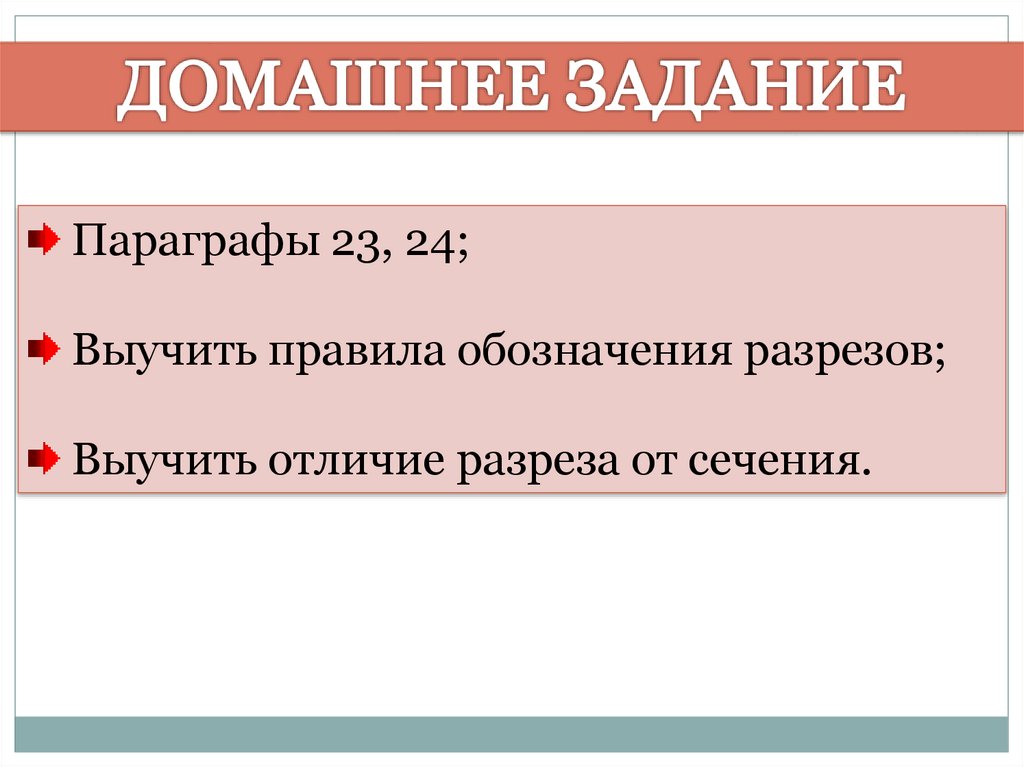

Параграфы 23, 24;
Выучить правила обозначения разрезов;
Выучить отличие разреза от сечения.
