1. ГОУ Педагогическая академия Кафедра комплексной безопасности Автомат Калашникова Цветков В.Н.

2.

3.

4.

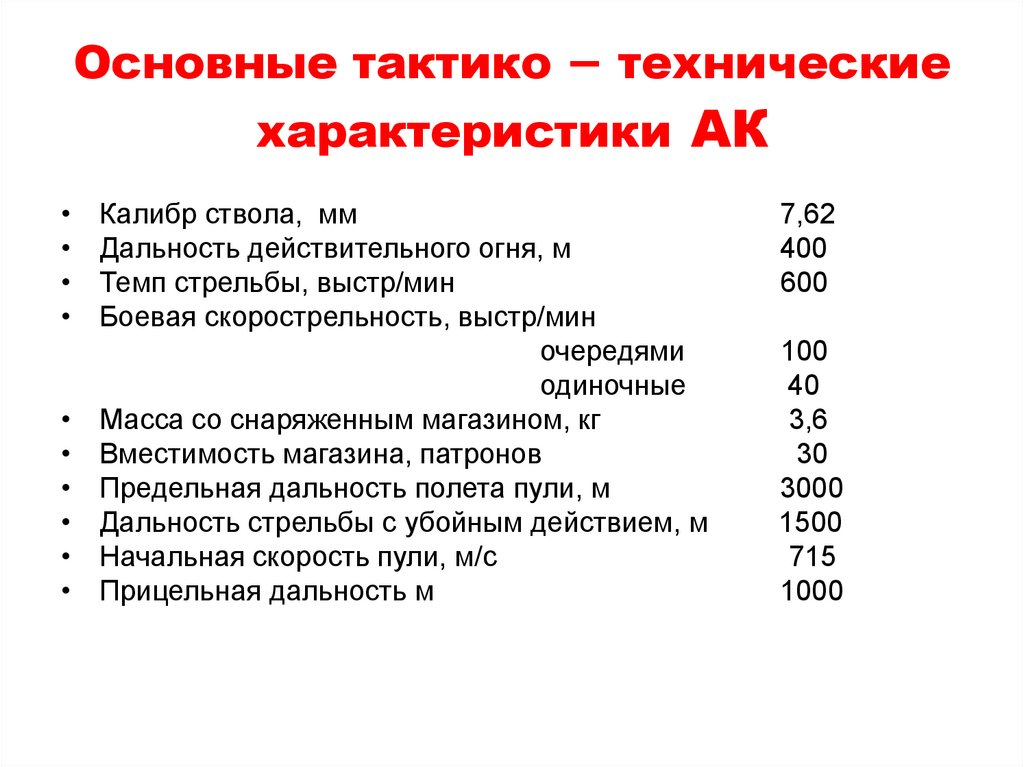

5. Основные тактико – технические характеристики АК

Калибр ствола, мм
Дальность действительного огня, м
Темп стрельбы, выстр/мин
Боевая скорострельность, выстр/мин
очередями
одиночные
Масса со снаряженным магазином, кг
Вместимость магазина, патронов
Предельная дальность полета пули, м
Дальность стрельбы с убойным действием, м
Начальная скорость пули, м/с
Прицельная дальность м
7,62
400
600
100
40
3,6
30
3000
1500
715
1000

6.

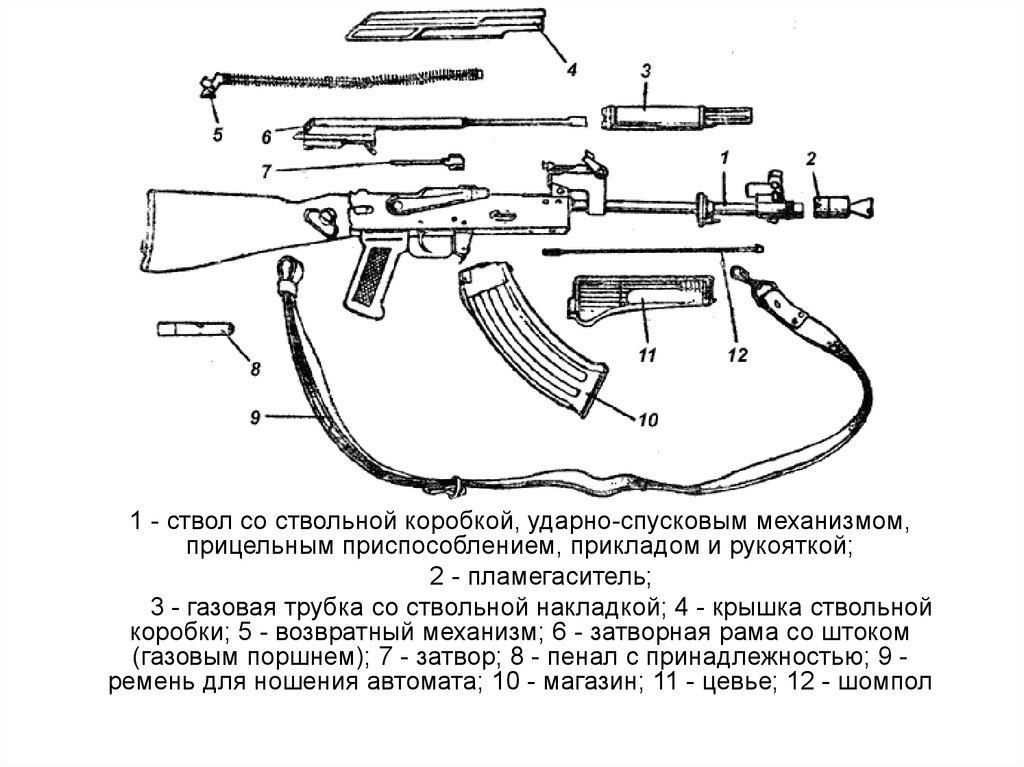

1 - ствол со ствольной коробкой, ударно-спусковым механизмом,
прицельным приспособлением, прикладом и рукояткой;
2 - пламегаситель;
3 - газовая трубка со ствольной накладкой; 4 - крышка ствольной
коробки; 5 - возвратный механизм; 6 - затворная рама со штоком
(газовым поршнем); 7 - затвор; 8 - пенал с принадлежностью; 9 ремень для ношения автомата; 10 - магазин; 11 - цевье; 12 - шомпол

7.

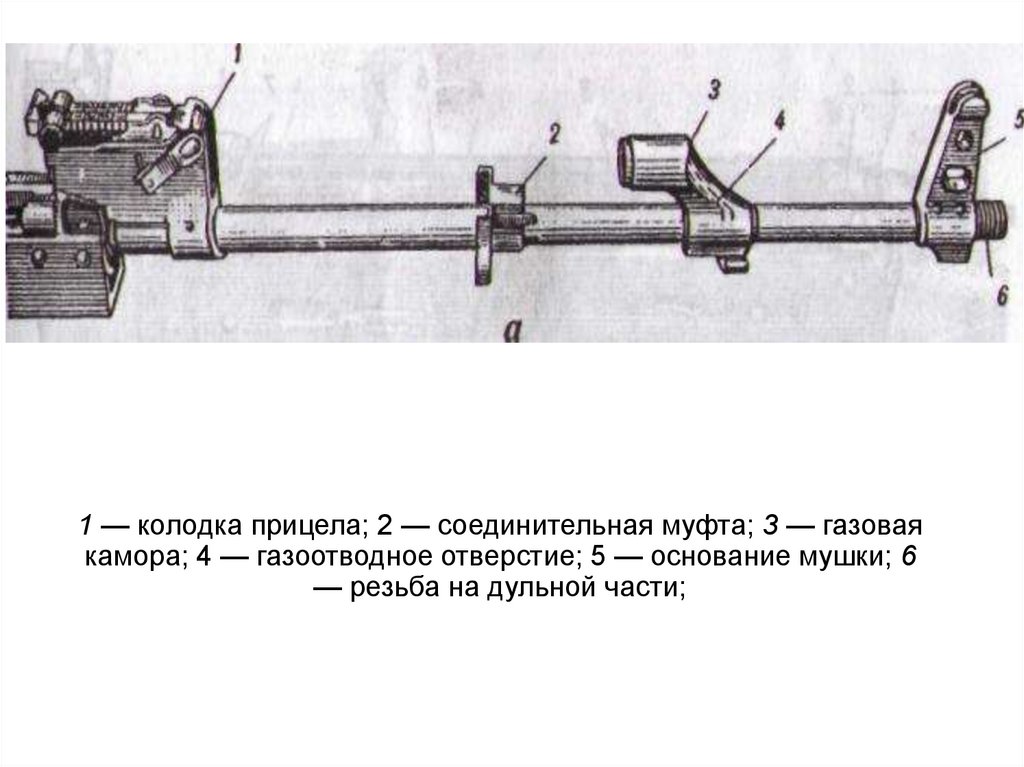

1 — колодка прицела; 2 — соединительная муфта; 3 — газовая
камора; 4 — газоотводное отверстие; 5 — основание мушки; 6
— резьба на дульной части;

8.

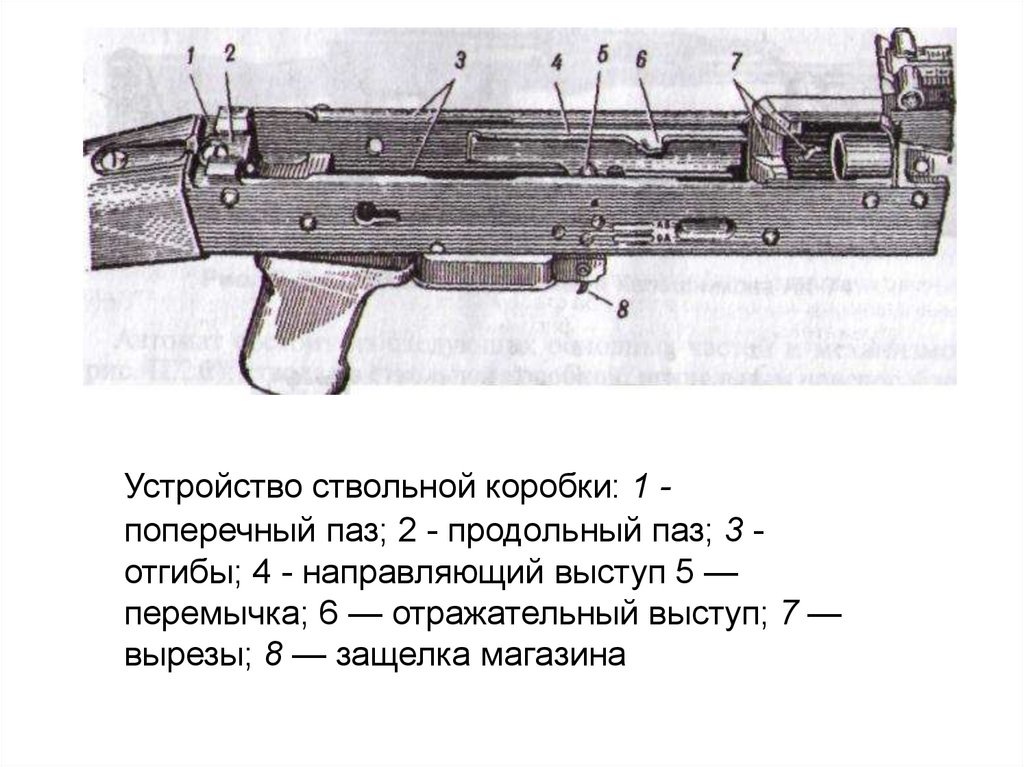

Устройство ствольной коробки: 1 поперечный паз; 2 - продольный паз; 3 отгибы; 4 - направляющий выступ 5 —
перемычка; 6 — отражательный выступ; 7 —
вырезы; 8 — защелка магазина

9.

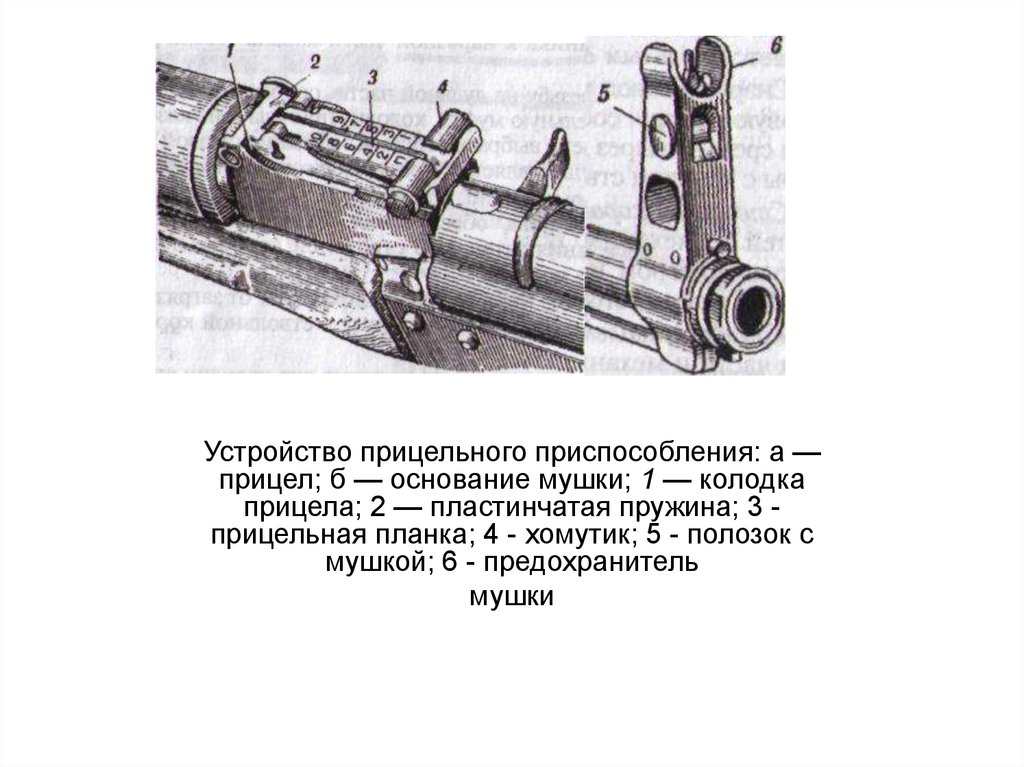

Устройство прицельного приспособления: а —
прицел; б — основание мушки; 1 — колодка
прицела; 2 — пластинчатая пружина; 3 прицельная планка; 4 - хомутик; 5 - полозок с
мушкой; 6 - предохранитель
мушки

10.

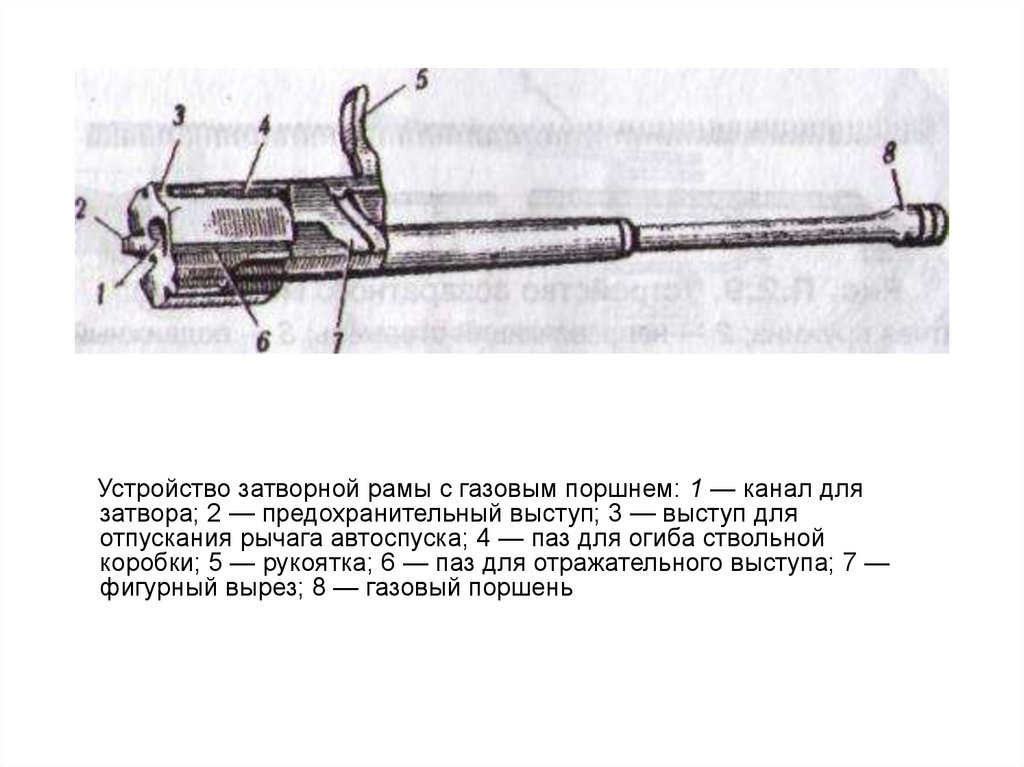

Устройство затворной рамы с газовым поршнем: 1 — канал для
затвора; 2 — предохранительный выступ; 3 — выступ для
отпускания рычага автоспуска; 4 — паз для огиба ствольной
коробки; 5 — рукоятка; 6 — паз для отражательного выступа; 7 —
фигурный вырез; 8 — газовый поршень

11.

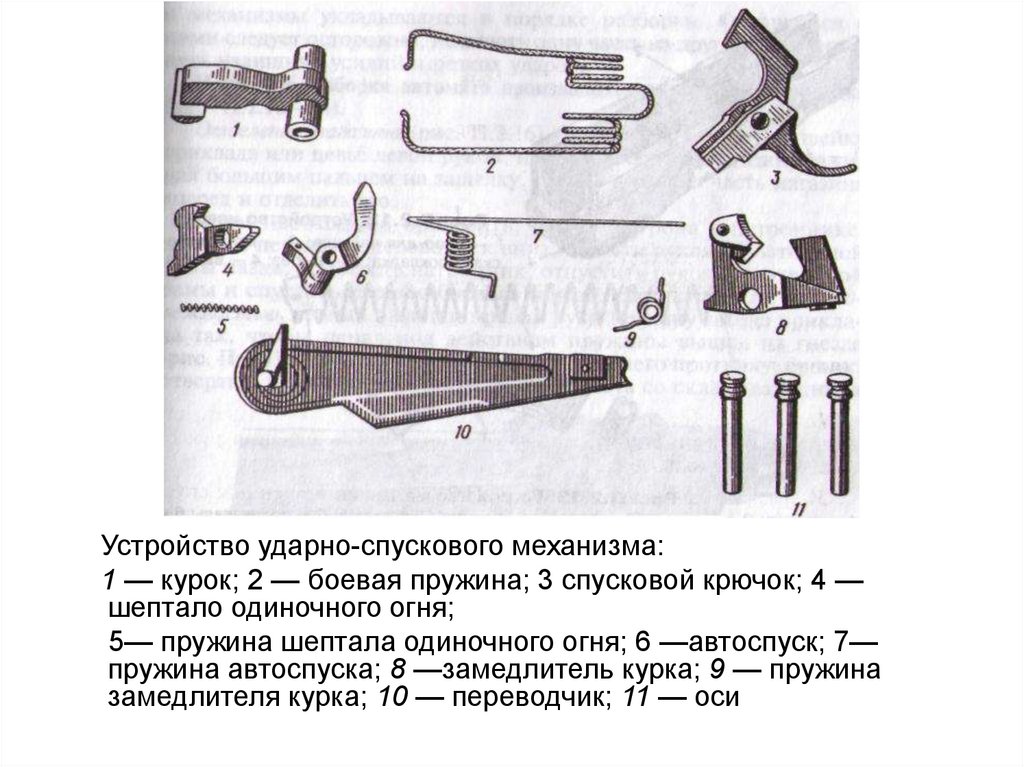

Устройство ударно-спускового механизма:
1 — курок; 2 — боевая пружина; 3 спусковой крючок; 4 —
шептало одиночного огня;
5— пружина шептала одиночного огня; 6 —автоспуск; 7—
пружина автоспуска; 8 —замедлитель курка; 9 — пружина
замедлителя курка; 10 — переводчик; 11 — оси

12.

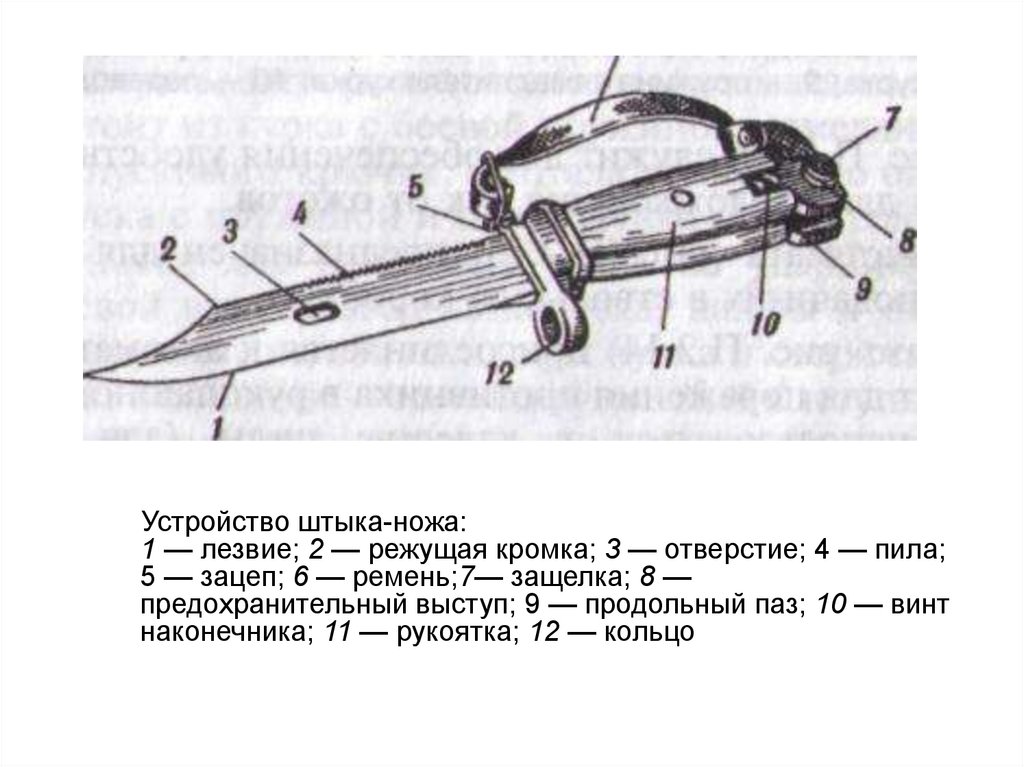

Устройство штыка-ножа:
1 — лезвие; 2 — режущая кромка; 3 — отверстие; 4 — пила;
5 — зацеп; 6 — ремень;7— защелка; 8 —
предохранительный выступ; 9 — продольный паз; 10 — винт
наконечника; 11 — рукоятка; 12 — кольцо

13.

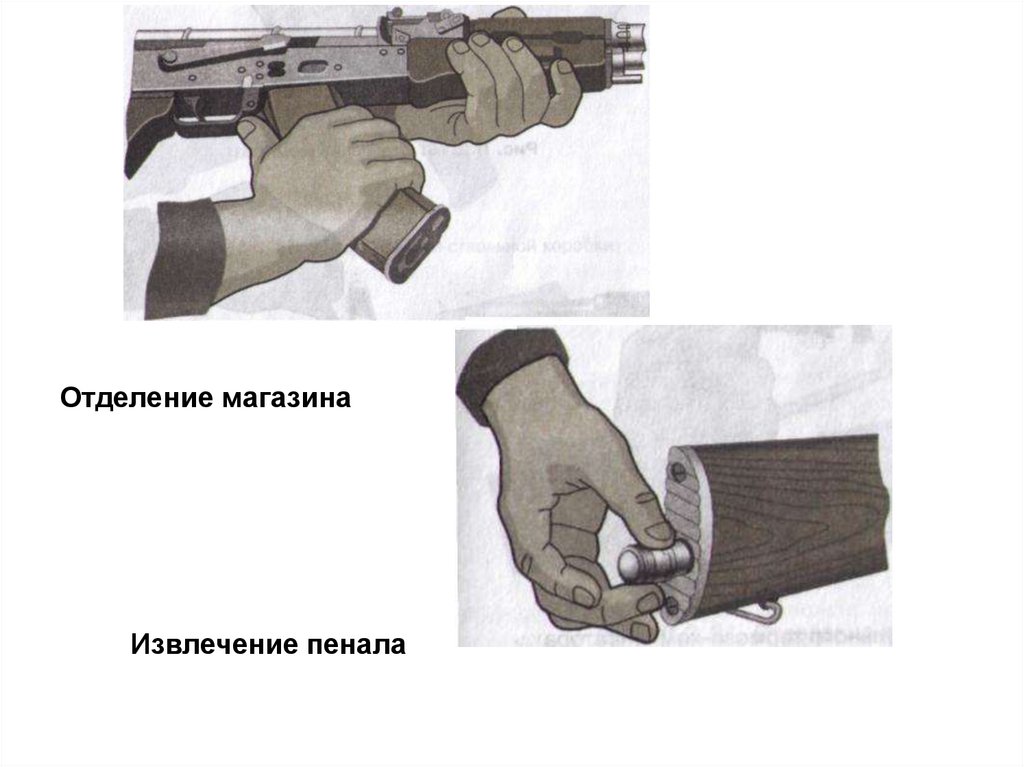

Отделение магазина
Извлечение пенала

14.

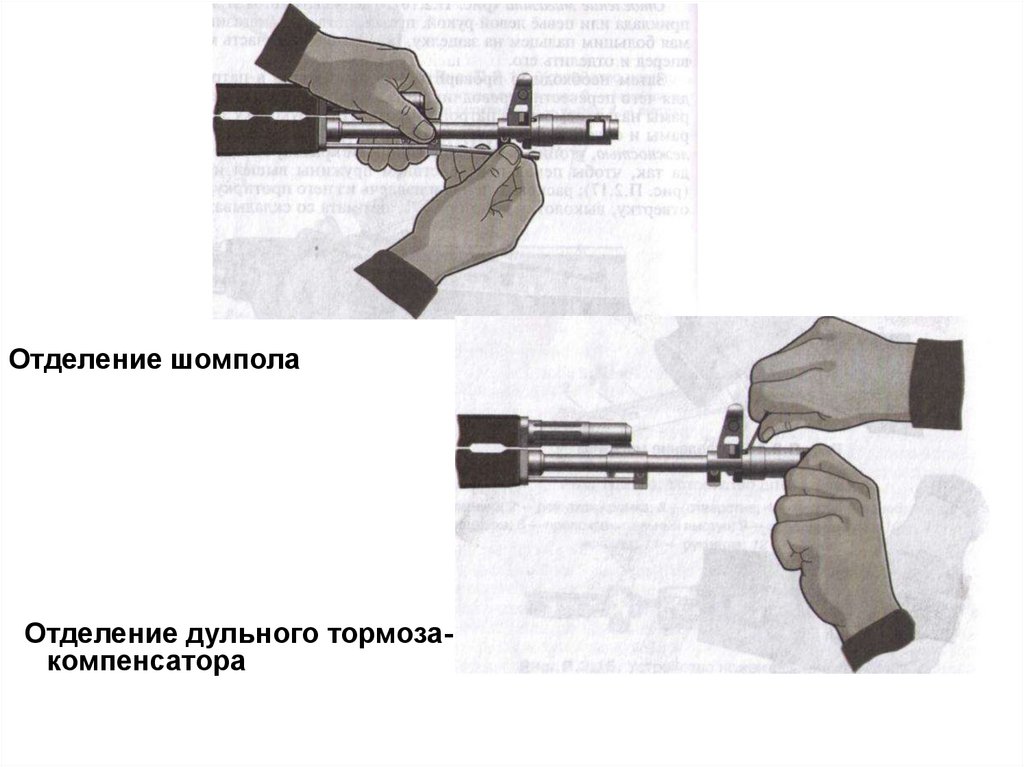

Отделение шомпола
Отделение дульного тормозакомпенсатора

15.

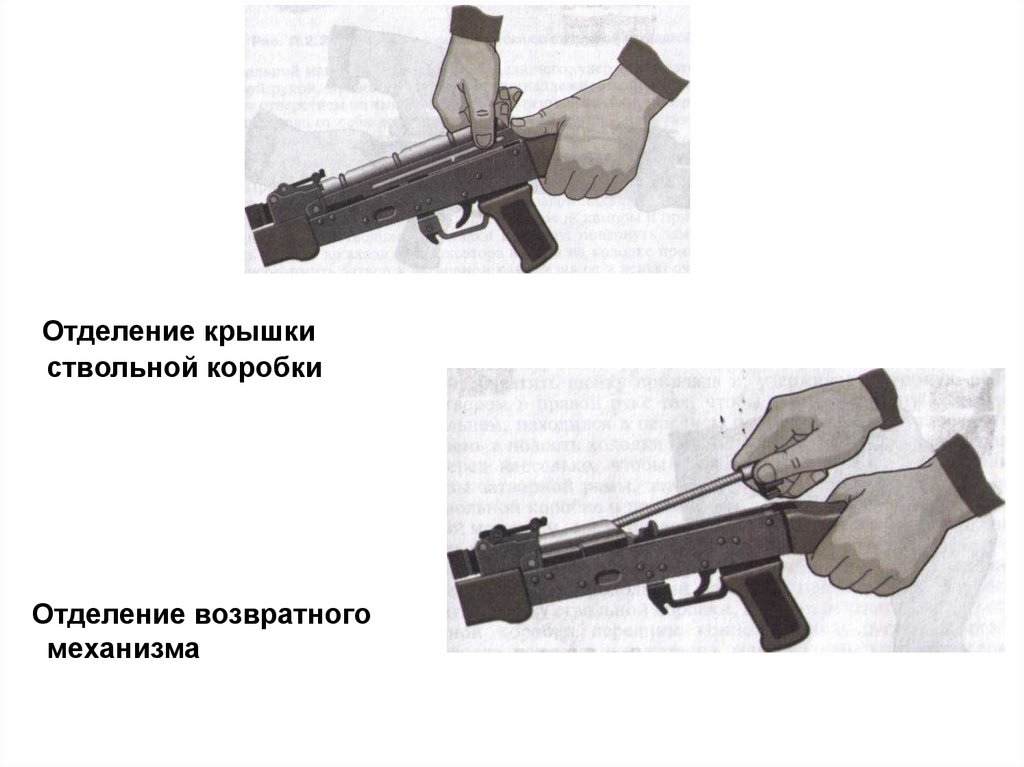

Отделение крышки
ствольной коробки
Отделение возвратного
механизма

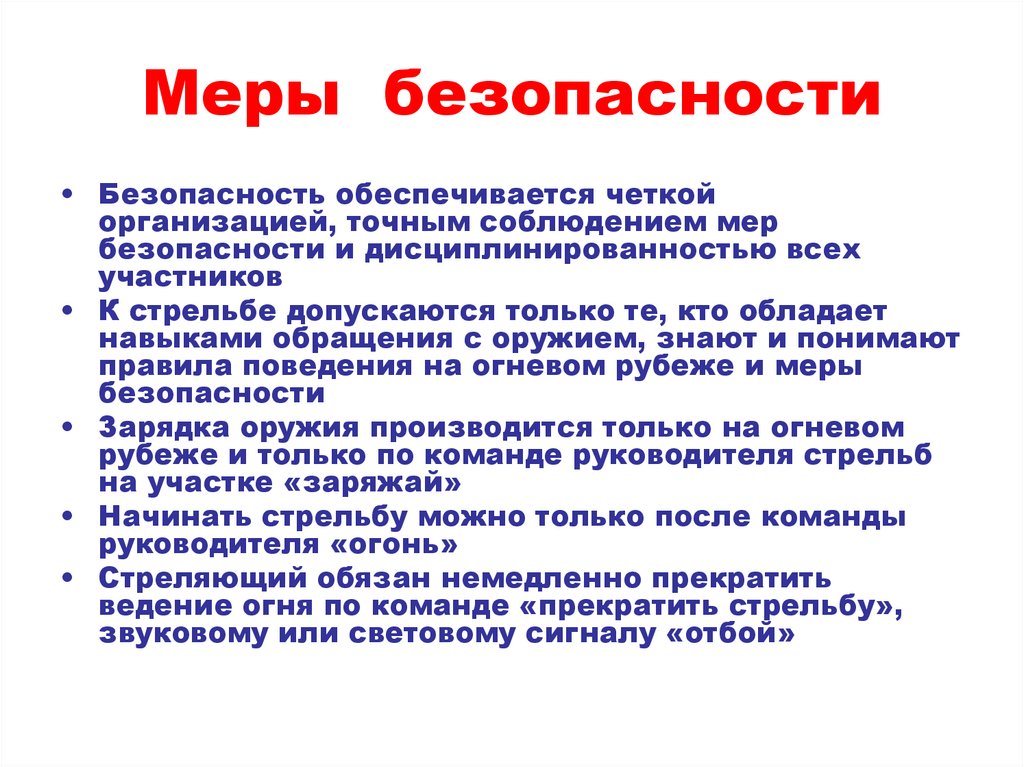

16. Меры безопасности

• Безопасность обеспечивается четкой
организацией, точным соблюдением мер
безопасности и дисциплинированностью всех
участников
• К стрельбе допускаются только те, кто обладает
навыками обращения с оружием, знают и понимают
правила поведения на огневом рубеже и меры
безопасности
• Зарядка оружия производится только на огневом
рубеже и только по команде руководителя стрельб
на участке «заряжай»
• Начинать стрельбу можно только после команды
руководителя «огонь»
• Стреляющий обязан немедленно прекратить
ведение огня по команде «прекратить стрельбу»,
звуковому или световому сигналу «отбой»
