Конструктивные схемы зданий

1.

Конструктивные схемы
зданий

2.

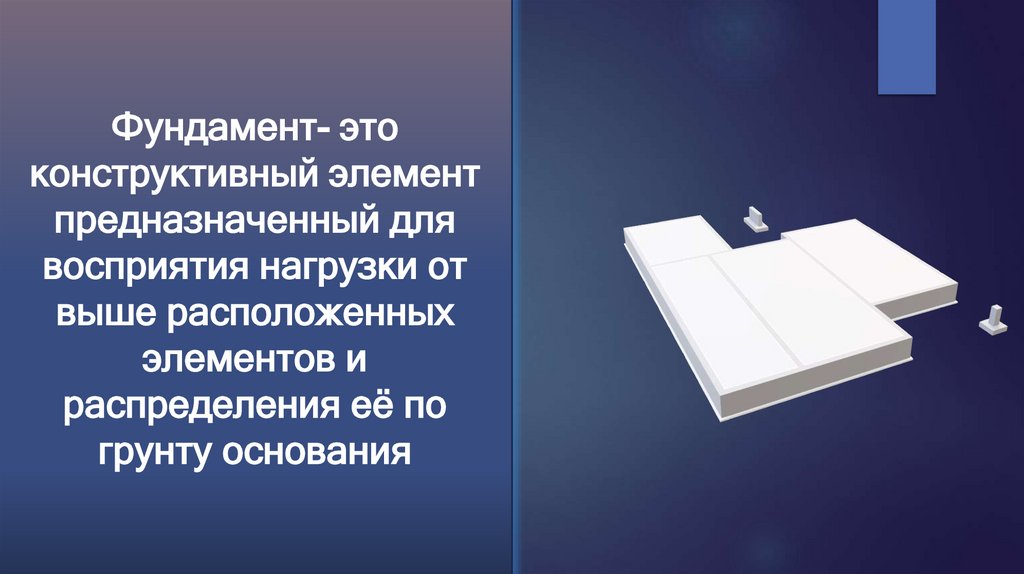

Фундамент- это
конструктивный элемент
предназначенный для
восприятия нагрузки от
выше расположенных
элементов и
распределения её по
грунту основания

3.

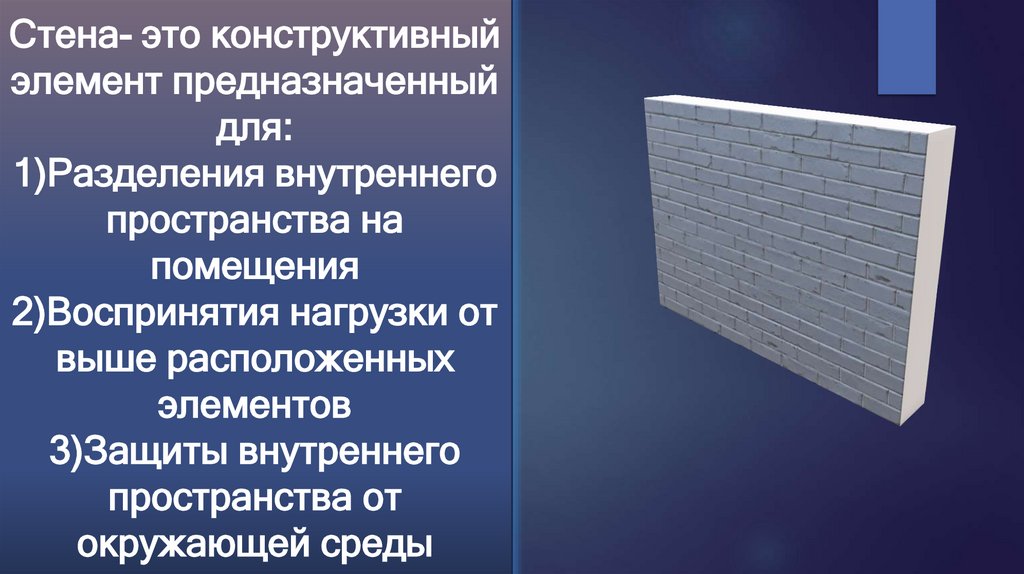

Стена- это конструктивный
элемент предназначенный
для:
1)Разделения внутреннего
пространства на
помещения
2)Воспринятия нагрузки от
выше расположенных
элементов
3)Защиты внутреннего
пространства от
окружающей среды

4.

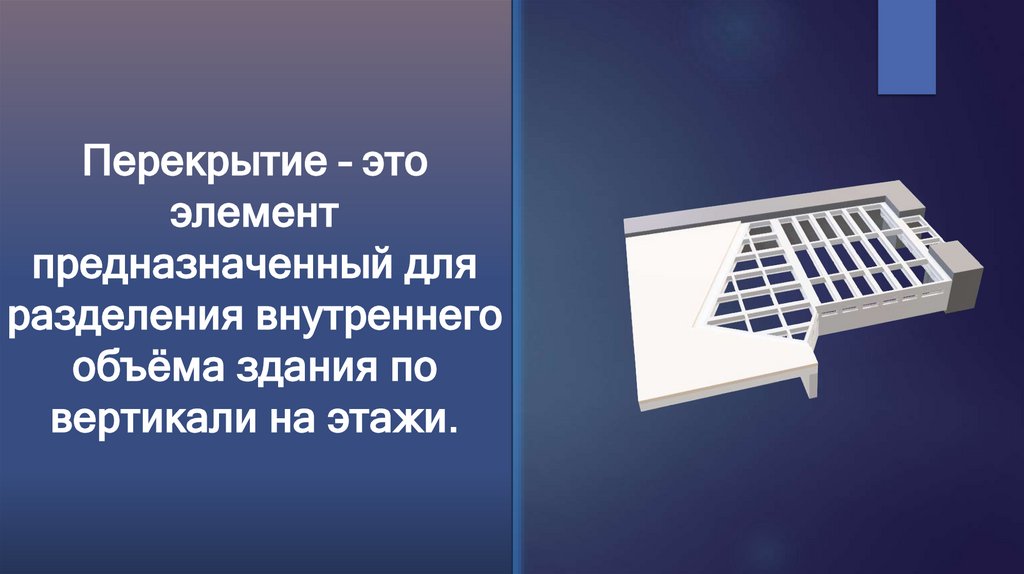

Перекрытие – это
элемент
предназначенный для
разделения внутреннего
объёма здания по
вертикали на этажи.

5.

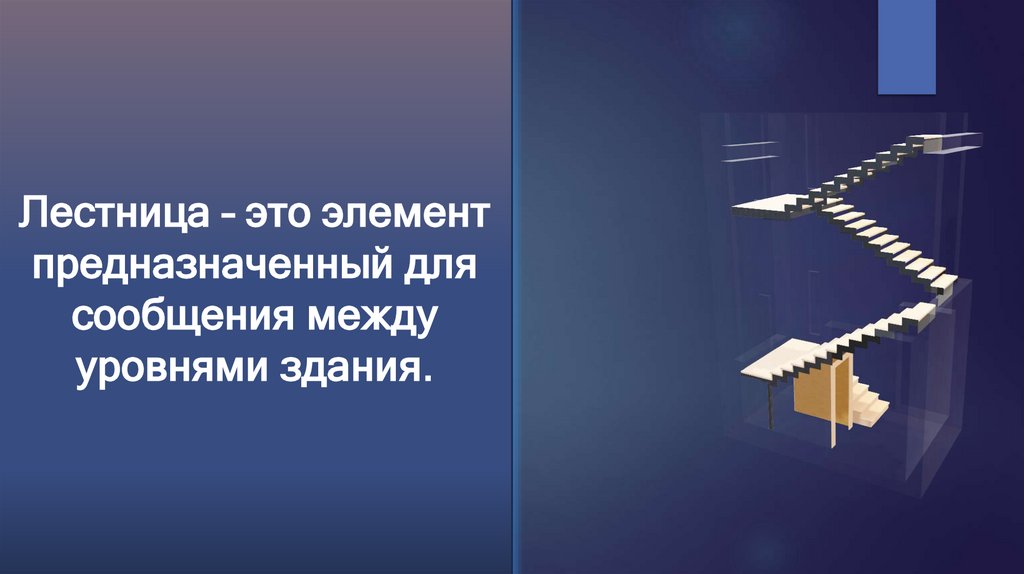

Лестница – это элемент
предназначенный для
сообщения между
уровнями здания.

6.

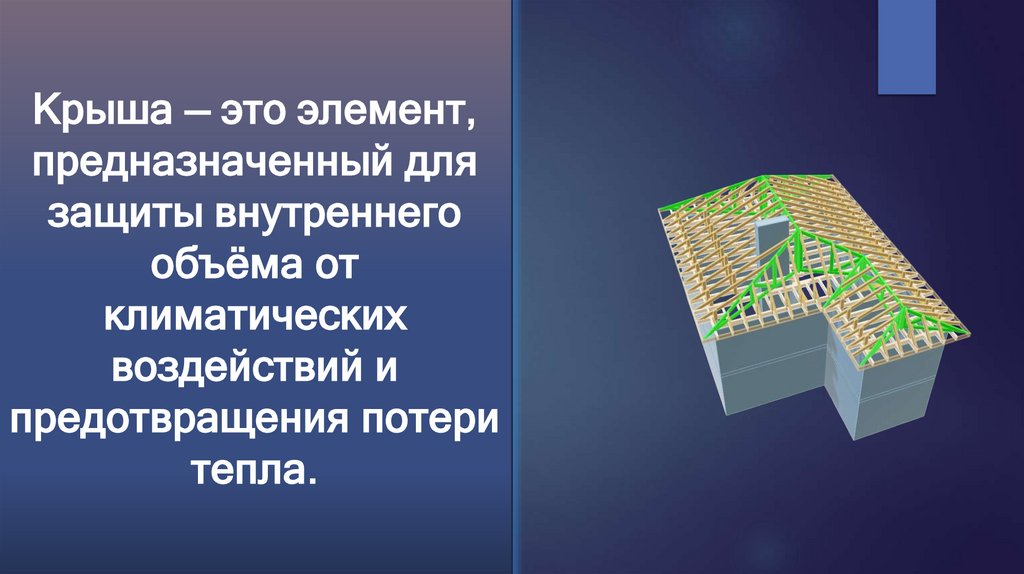

Крыша — это элемент,
предназначенный для
защиты внутреннего
объёма от
климатических
воздействий и
предотвращения потери
тепла.

7.

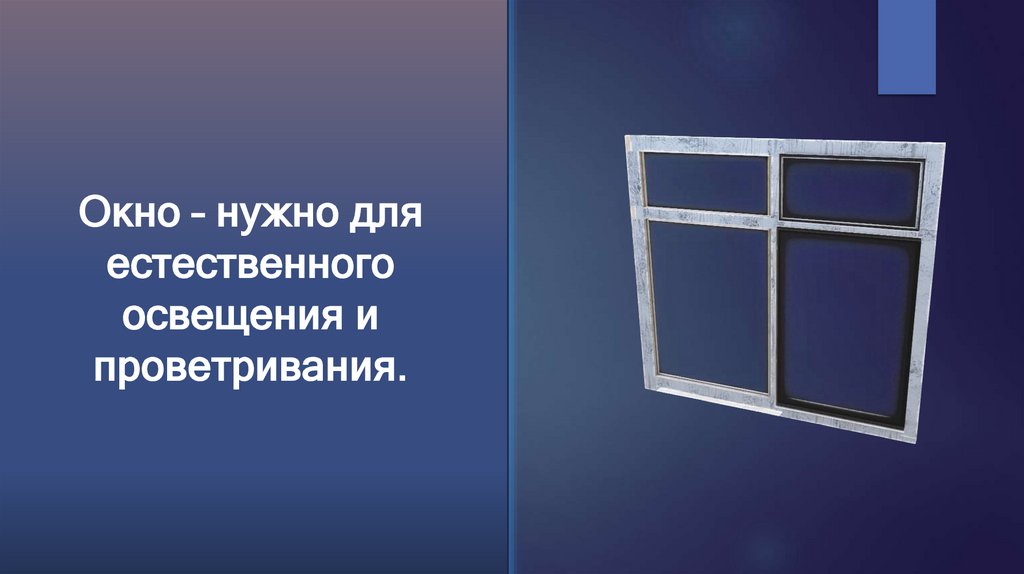

Окно – нужно для
естественного
освещения и
проветривания.

8.

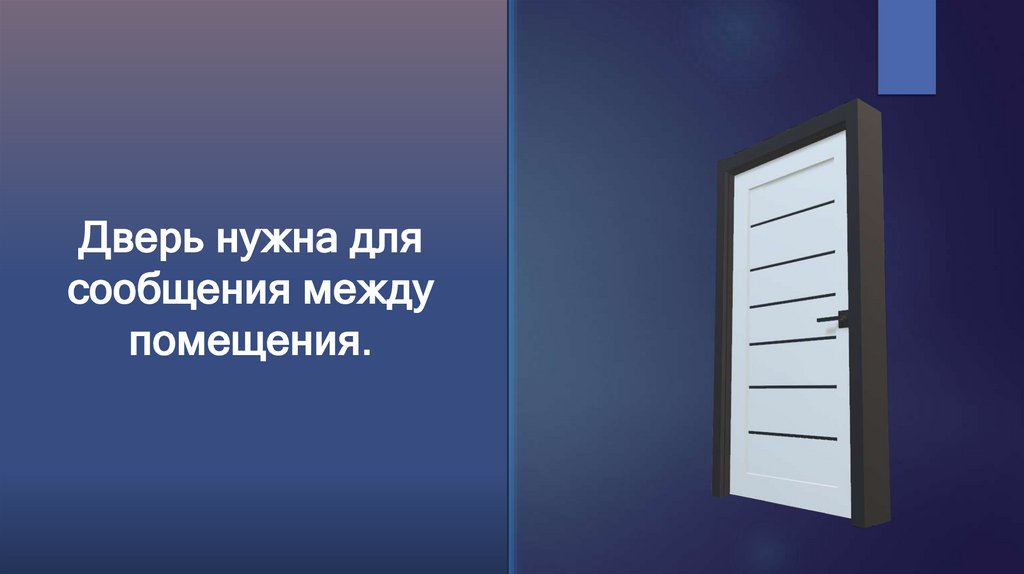

Дверь нужна для
сообщения между
помещения.

9.

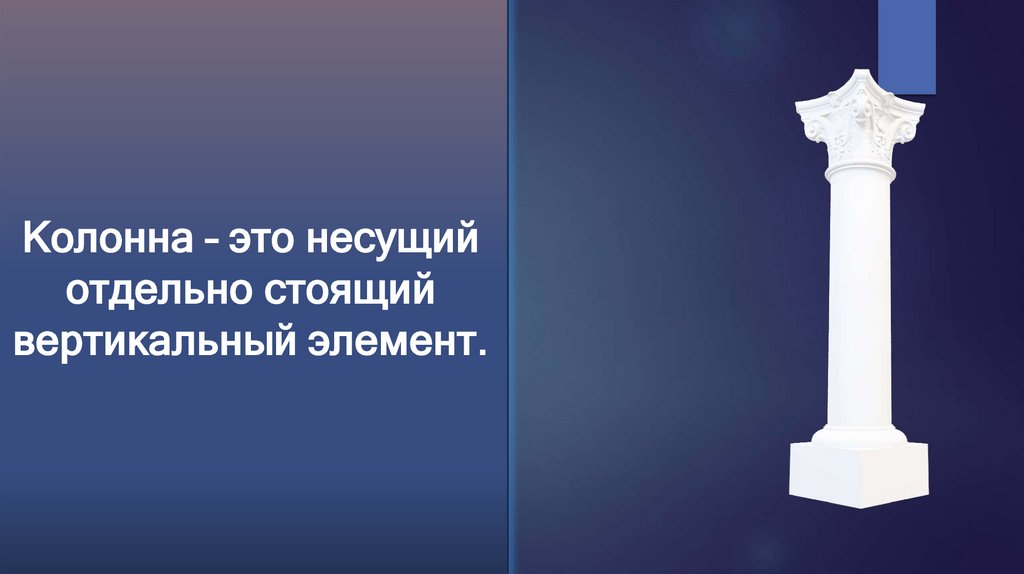

Колонна – это несущий
отдельно стоящий
вертикальный элемент.

10.

В здании имеются несущие и не
несущие элементы.
Несущие элементы образуют остов в
здании.
Вид несущих элементов их
количество и взаимное
расположение определяют вариант
конструктивной схемы здания

11.

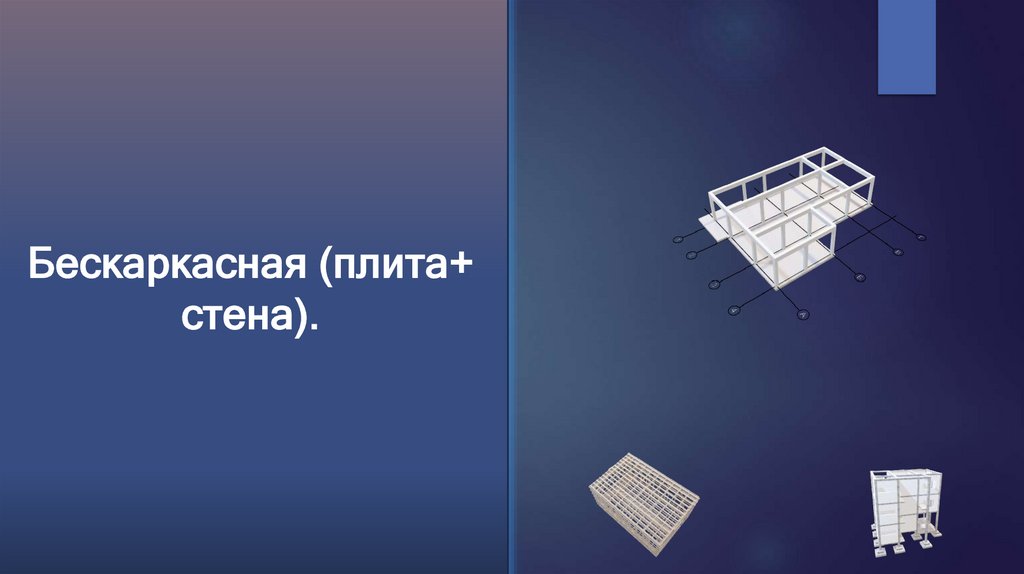

Бескаркасная (плита+
стена).

12.

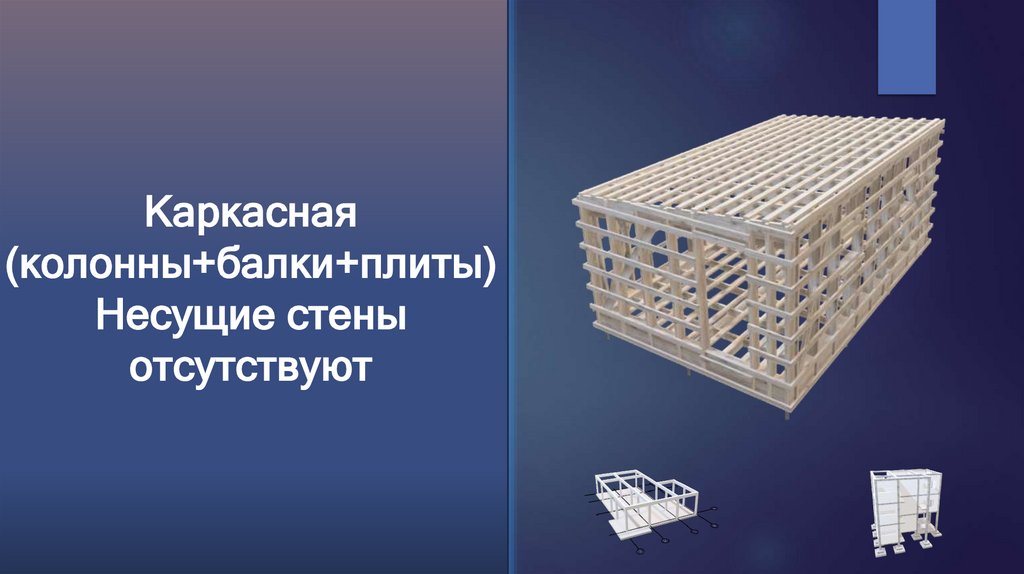

Каркасная
(колонны+балки+плиты)
Несущие стены
отсутствуют

13.

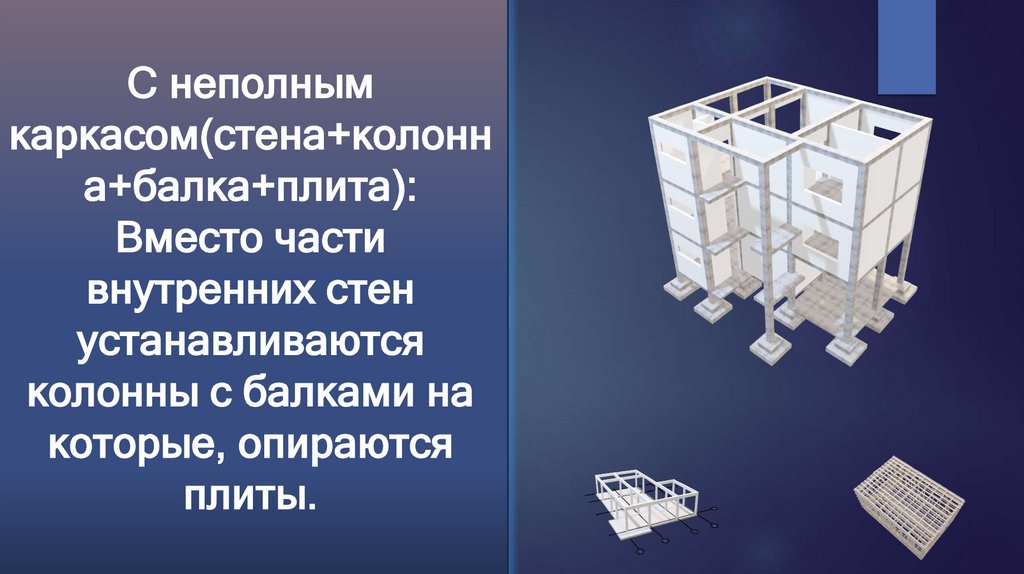

С неполным
каркасом(стена+колонн
а+балка+плита):
Вместо части
внутренних стен
устанавливаются
колонны с балками на
которые, опираются
плиты.
