Закон Ома для участка цепи

1. Закон Ома для участка цепи

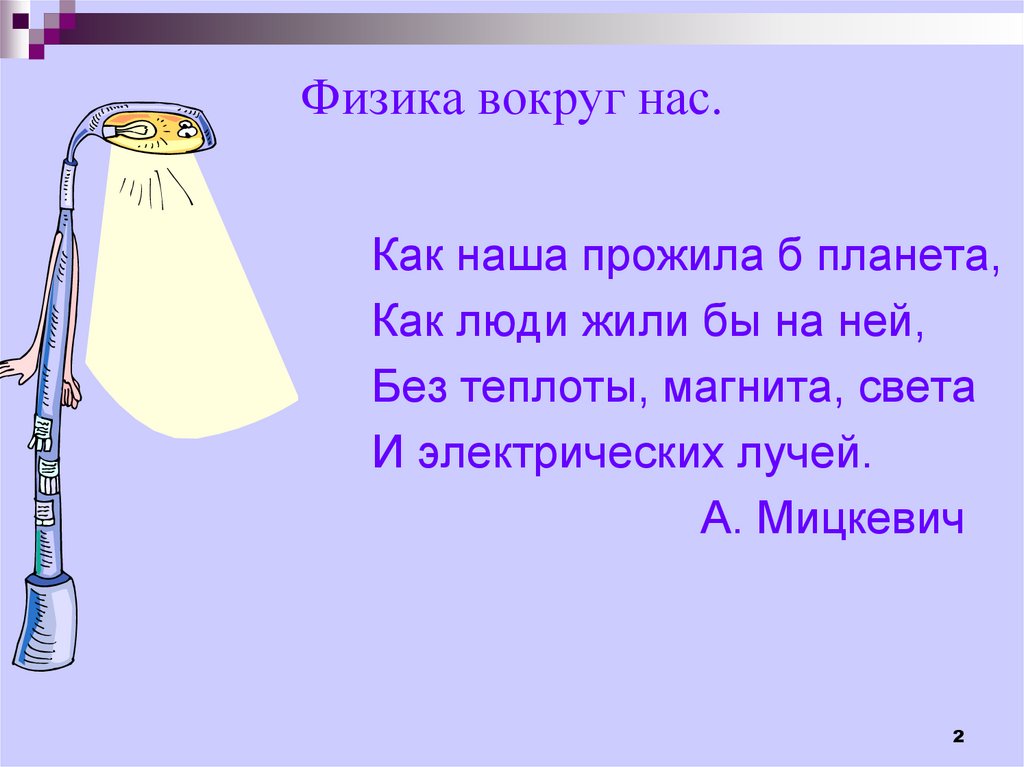

2. Физика вокруг нас.

Как наша прожила б планета,
Как люди жили бы на ней,
Без теплоты, магнита, света
И электрических лучей.
А. Мицкевич
2

3.

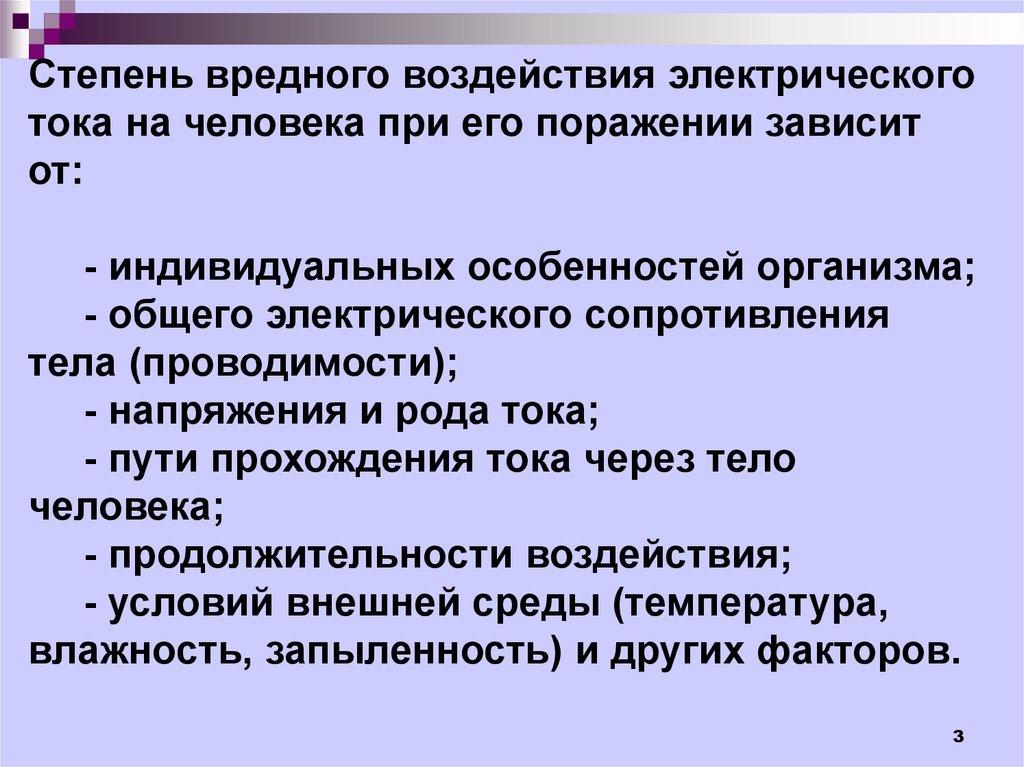

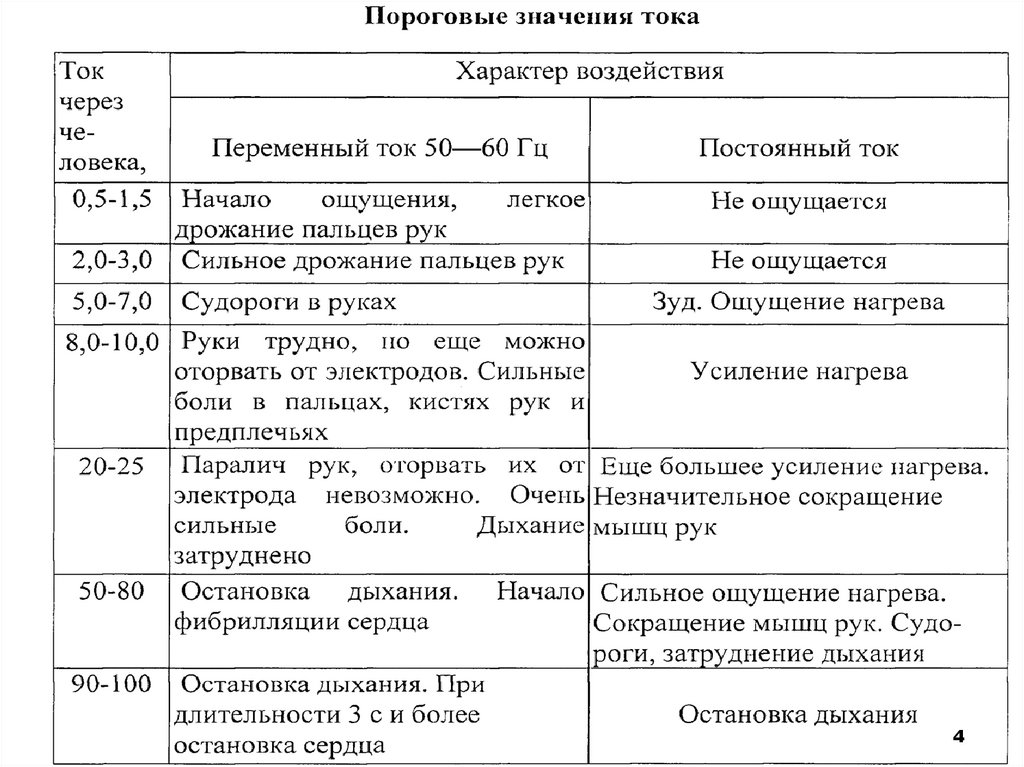

Степень вредного воздействия электрического
тока на человека при его поражении зависит
от:
- индивидуальных особенностей организма;
- общего электрического сопротивления
тела (проводимости);
- напряжения и рода тока;
- пути прохождения тока через тело
человека;
- продолжительности воздействия;
- условий внешней среды (температура,
влажность, запыленность) и других факторов.
3

4.

4

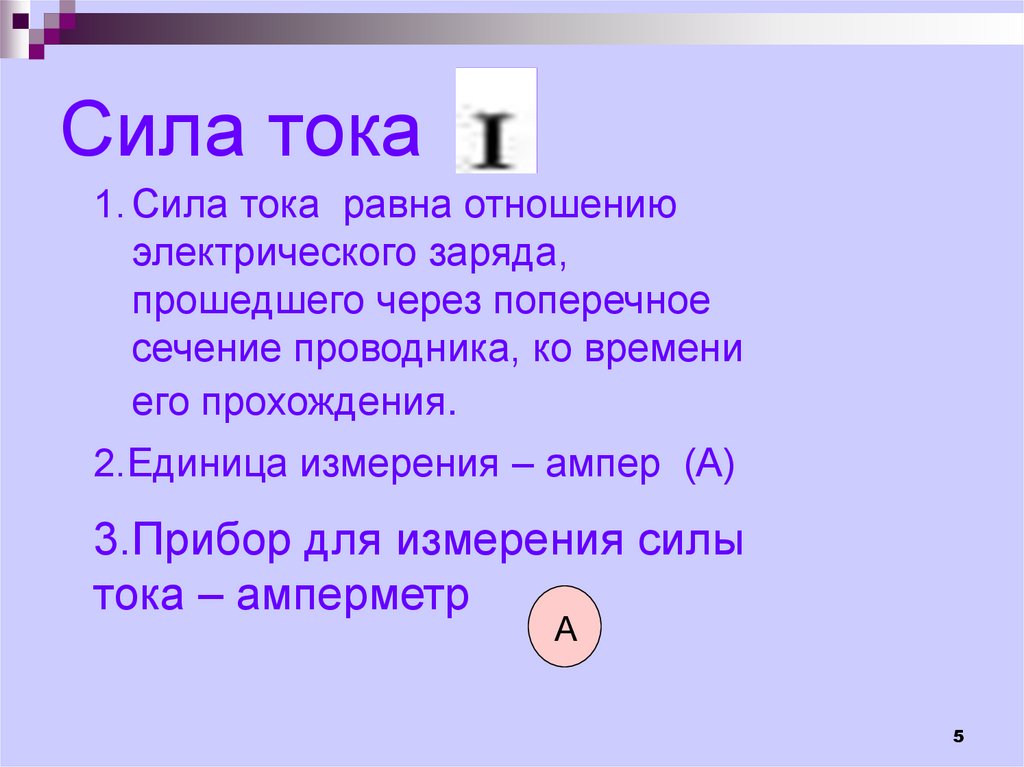

5. Сила тока

1. Сила тока равна отношению
электрического заряда,
прошедшего через поперечное
сечение проводника, ко времени
его прохождения.
2.Единица измерения – ампер (А)
3.Прибор для измерения силы
тока – амперметр
А
5

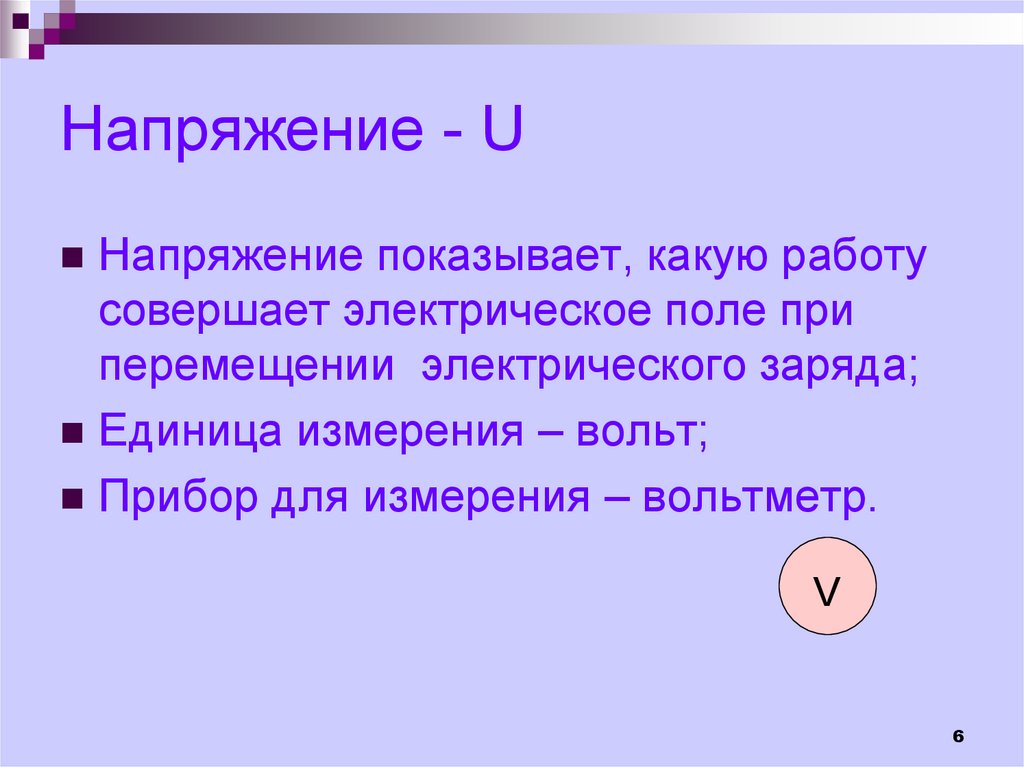

6. Напряжение - U

Напряжение показывает, какую работу
совершает электрическое поле при
перемещении электрического заряда;
Единица измерения – вольт;
Прибор для измерения – вольтметр.
V
6

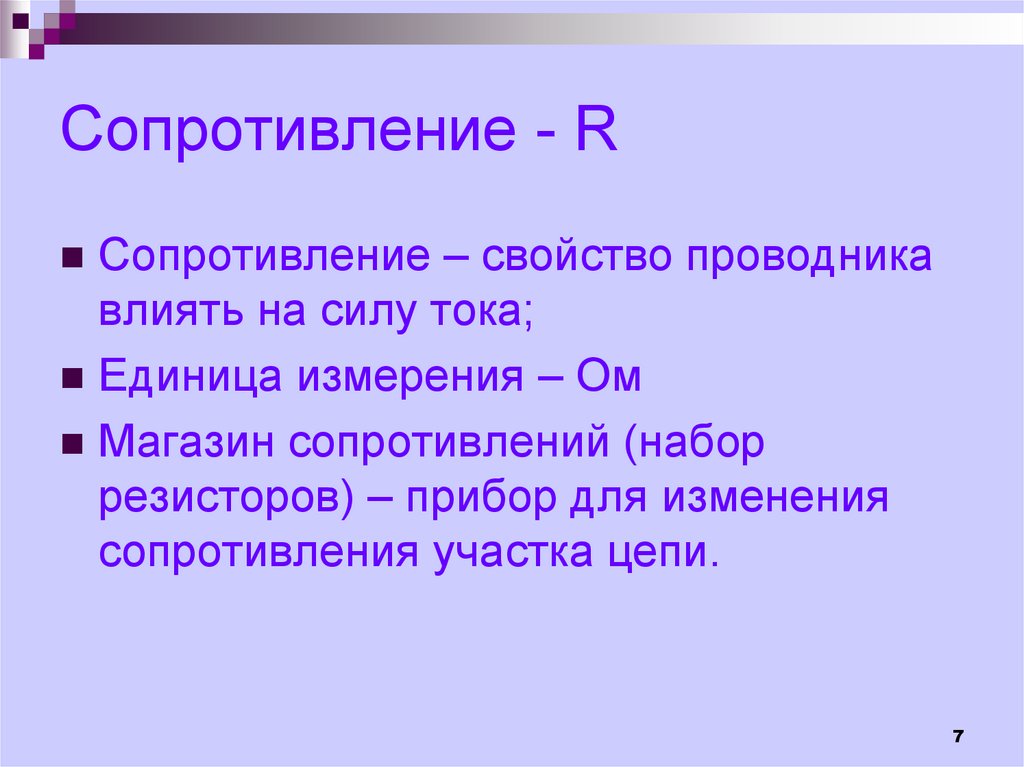

7. Сопротивление - R

Сопротивление – свойство проводника
влиять на силу тока;
Единица измерения – Ом
Магазин сопротивлений (набор
резисторов) – прибор для изменения
сопротивления участка цепи.
7

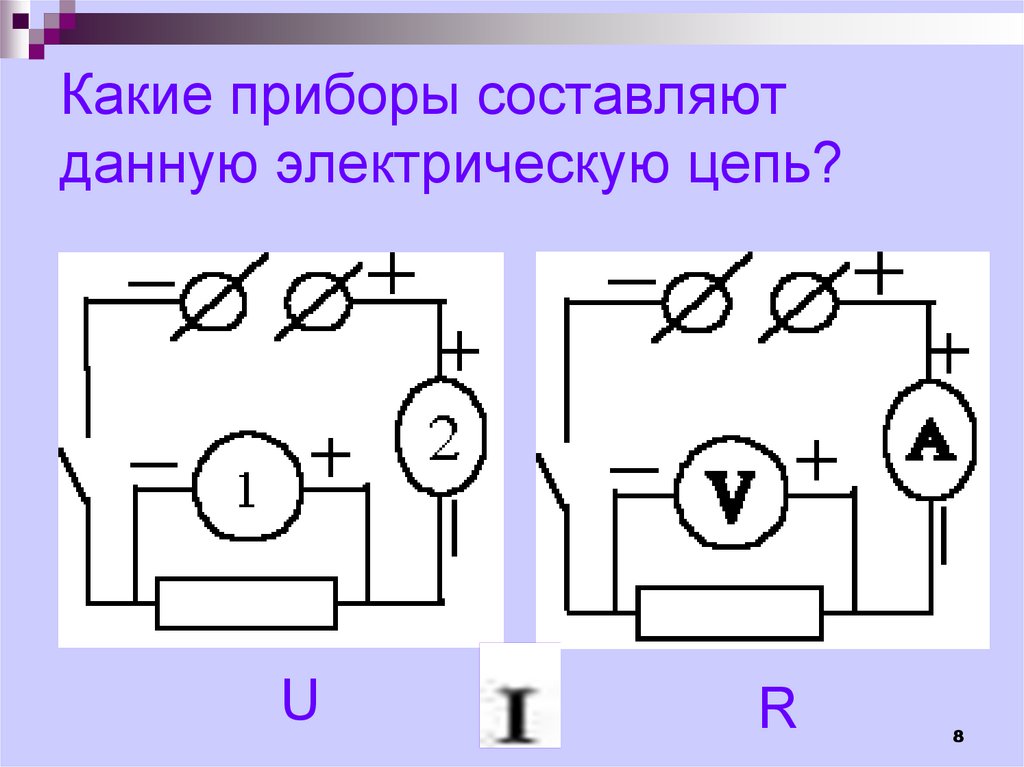

8. Какие приборы составляют данную электрическую цепь?

U
R
8

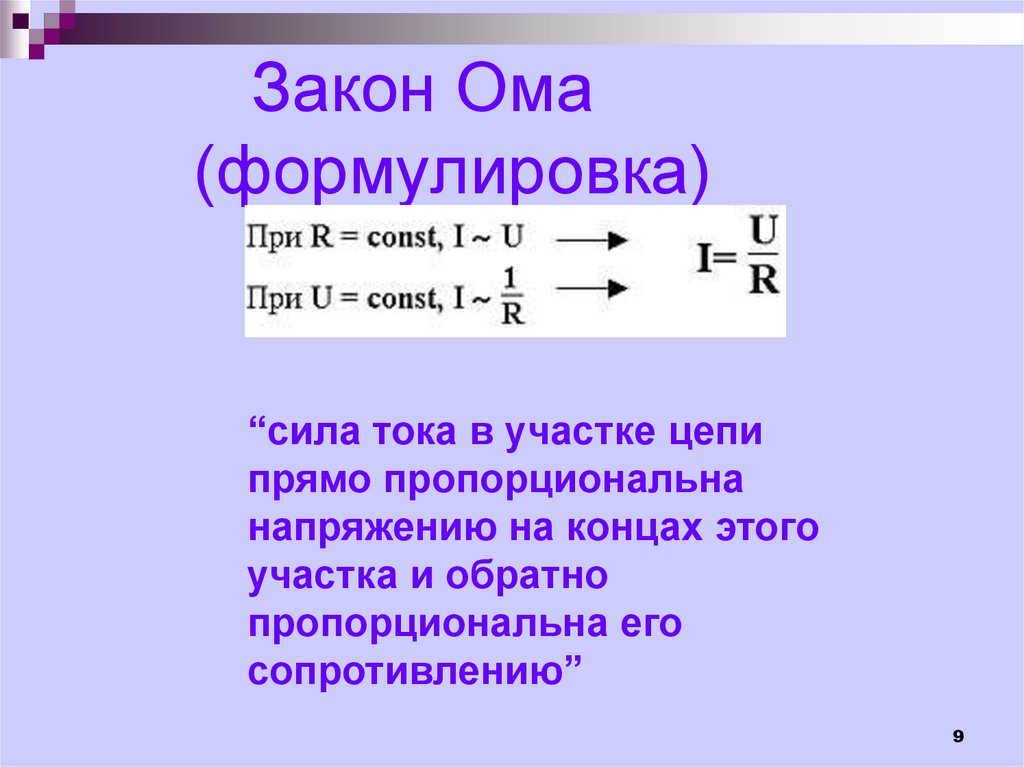

9. Закон Ома (формулировка)

“сила тока в участке цепи
прямо пропорциональна
напряжению на концах этого
участка и обратно
пропорциональна его
сопротивлению”
9

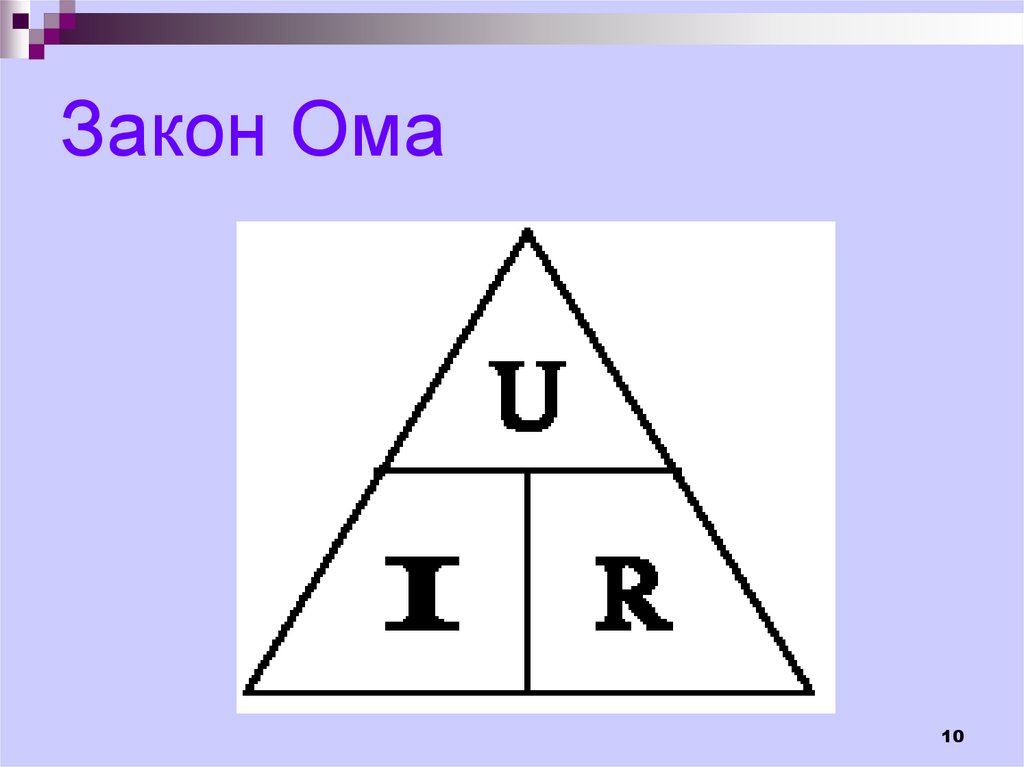

10. Закон Ома

10

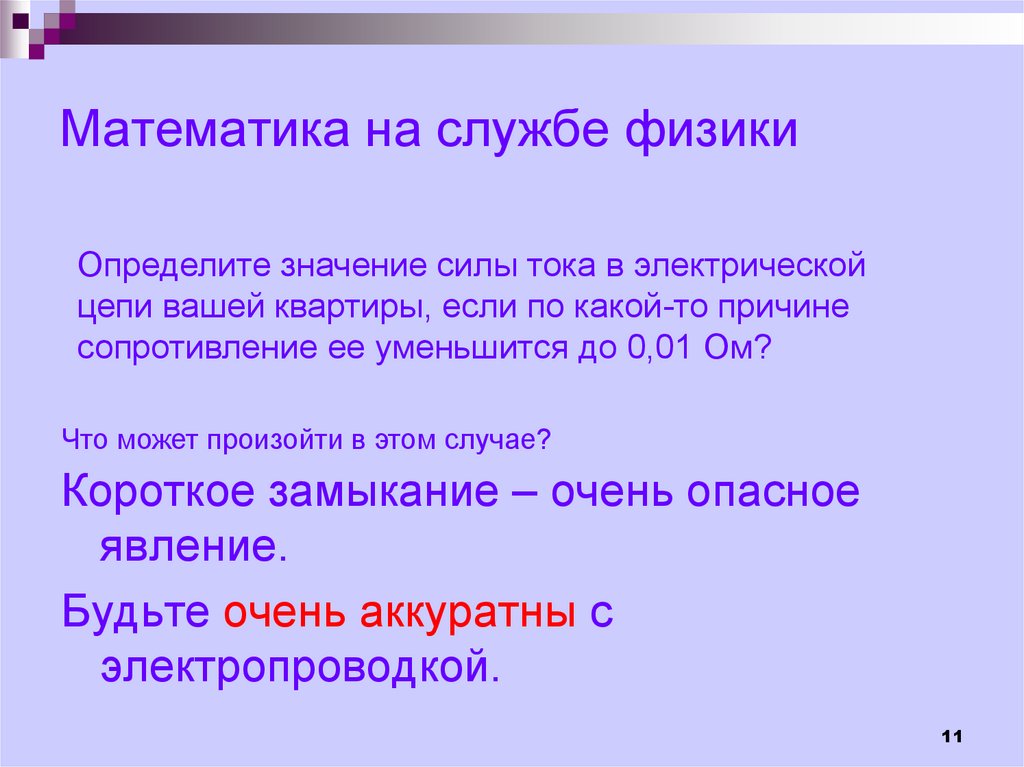

11. Математика на службе физики

Определите значение силы тока в электрической
цепи вашей квартиры, если по какой-то причине
сопротивление ее уменьшится до 0,01 Ом?
Что может произойти в этом случае?
Короткое замыкание – очень опасное
явление.
Будьте очень аккуратны с
электропроводкой.
11
