Геологическое строение и перспективы нефтегазоносности Ставропольского свода и зоны Манычских прогибов

1.

Курсовой проект
по дисциплине: «Теоретические основы поиска и разведки нефти и газа»
на тему:
«Геологическое строение и перспективы нефтегазоносности
Ставропольского свода и зоны Манычских прогибов на основании
бассейнового моделирования»
Выполнил: студент группы ГР- 21-02
Дунаев М.В.
Научный руководитель:
ст. преподаватель, Емельяненко О.А.

2.

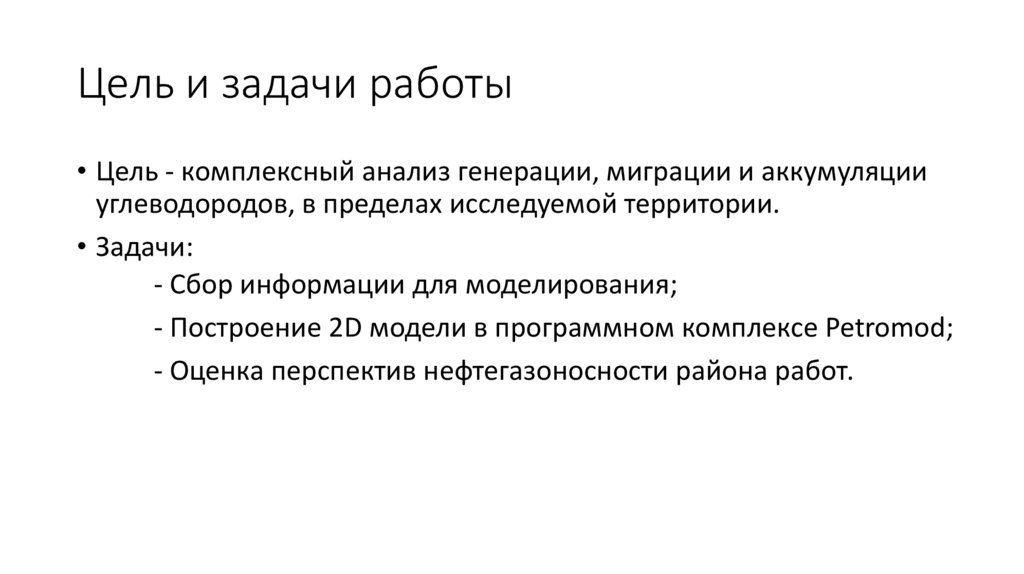

Цель и задачи работы
• Цель - комплексный анализ генерации, миграции и аккумуляции
углеводородов, в пределах исследуемой территории.
• Задачи:
- Сбор информации для моделирования;
- Построение 2D модели в программном комплексе Petromod;
- Оценка перспектив нефтегазоносности района работ.

3.

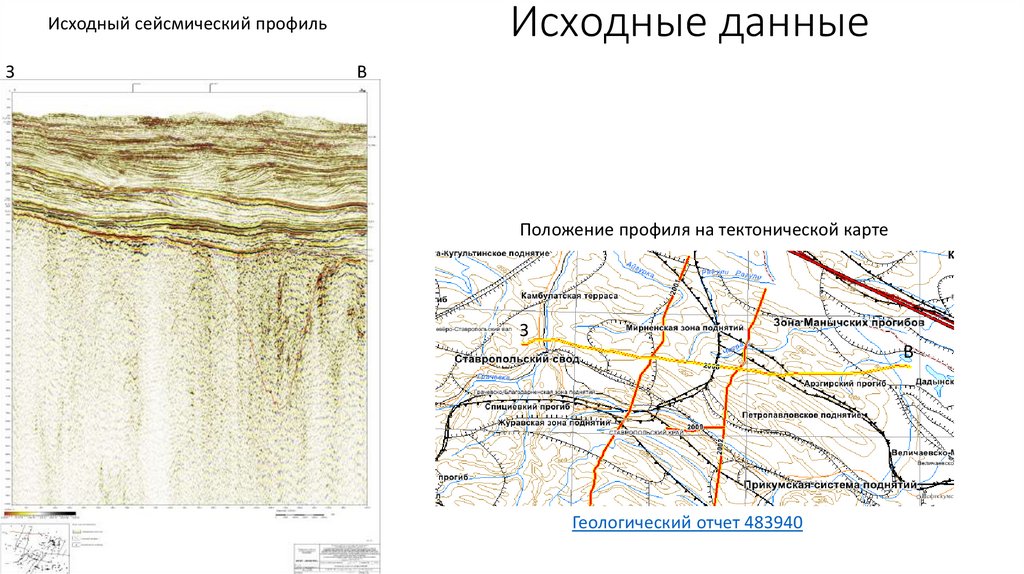

Исходные данные
Исходный сейсмический профиль
З
В
Положение профиля на тектонической карте
З
В
Геологический отчет 483940

4.

Структурный каркас
З
Положение профиля и скважин на карте
В

5.

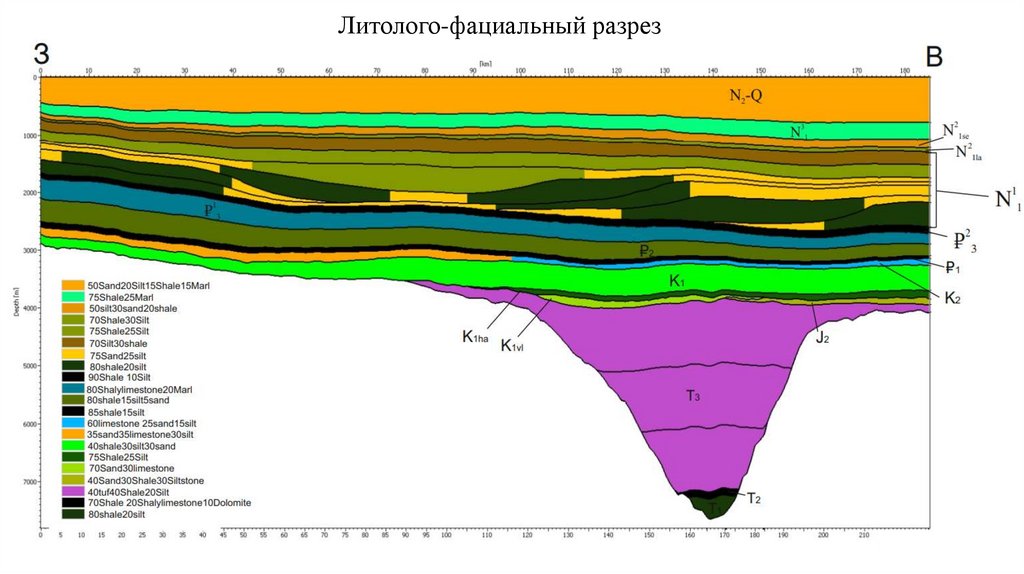

Литолого-фациальный разрез

6.

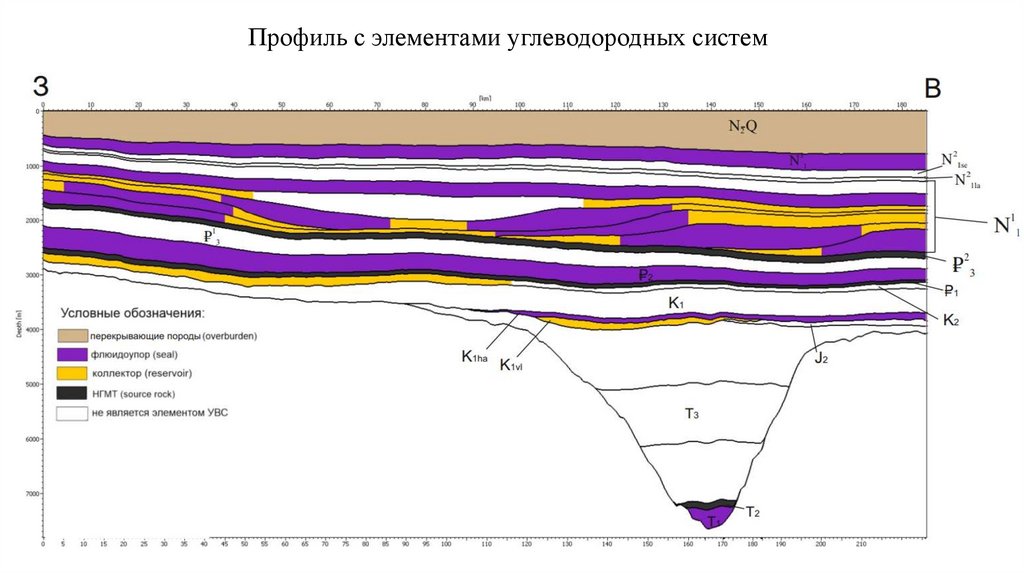

Профиль с элементами углеводородных систем

7.

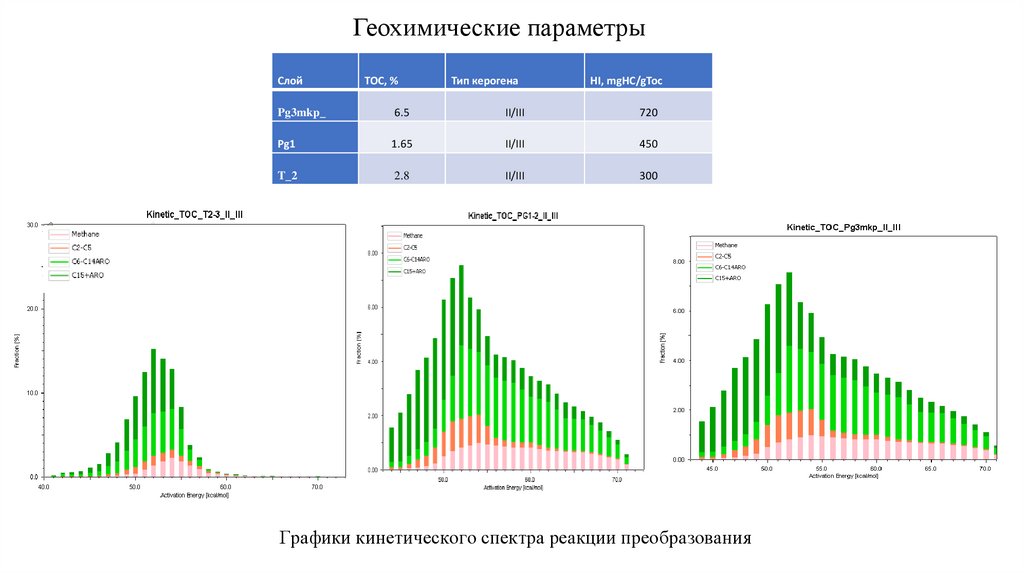

Геохимические параметры
Слой
TOC, %
Тип керогена
HI, mgHC/gToc
Pg3mkp_
6.5
II/III
720
Pg1
1.65
II/III
450
T_2
2.8
II/III
300
Графики кинетического спектра реакции преобразования

8.

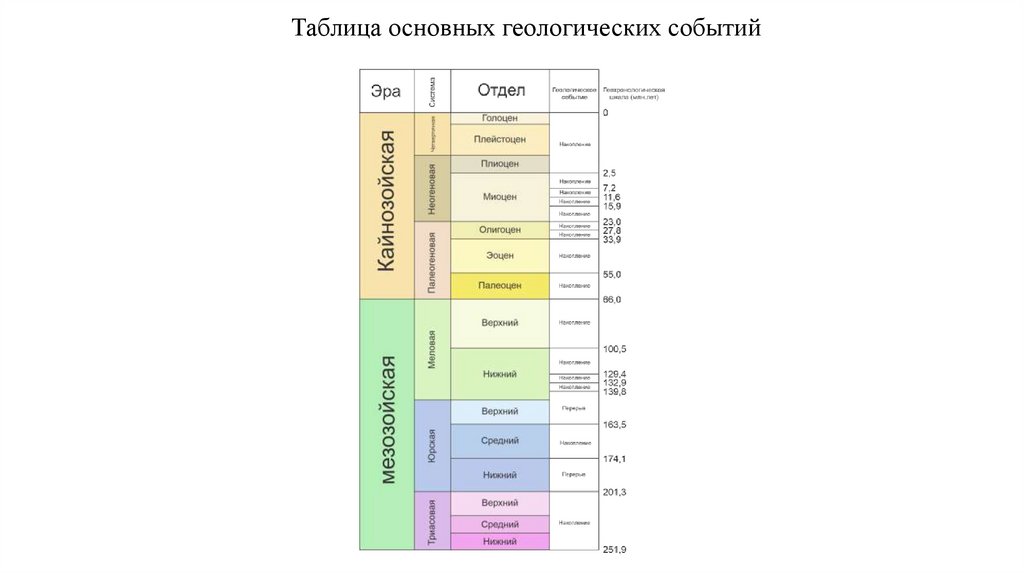

Таблица основных геологических событий

9.

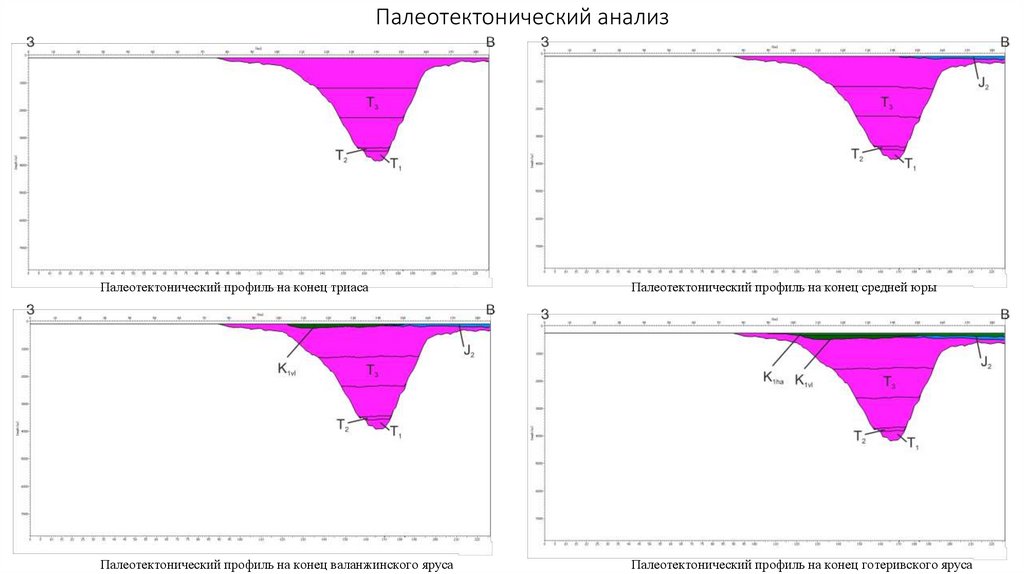

Палеотектонический анализ
Палеотектонический профиль на конец триаса
Палеотектонический профиль на конец средней юры
Палеотектонический профиль на конец валанжинского яруса
Палеотектонический профиль на конец готеривского яруса

10.

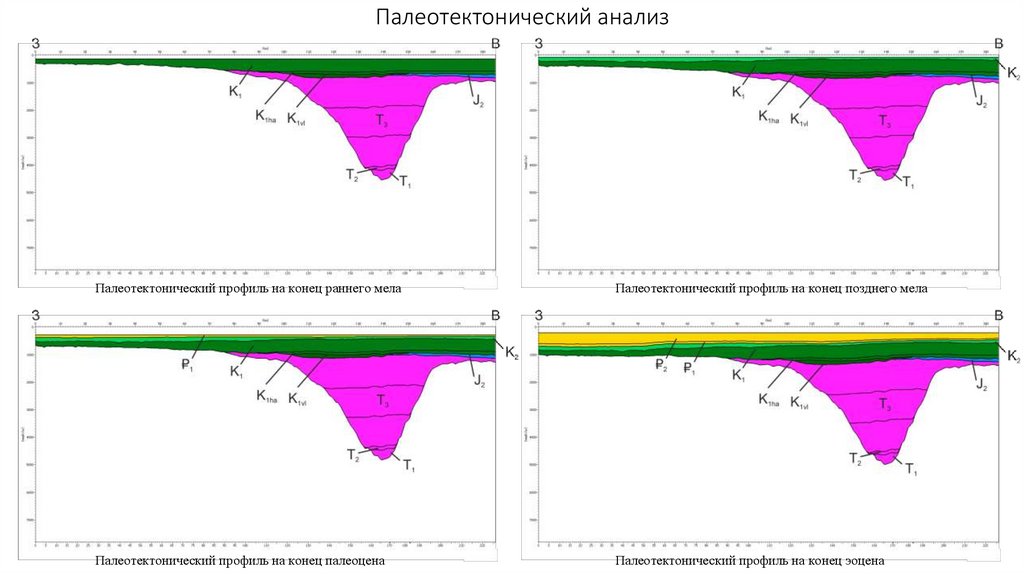

Палеотектонический анализ
Палеотектонический профиль на конец раннего мела
Палеотектонический профиль на конец позднего мела
Палеотектонический профиль на конец палеоцена
Палеотектонический профиль на конец эоцена

11.

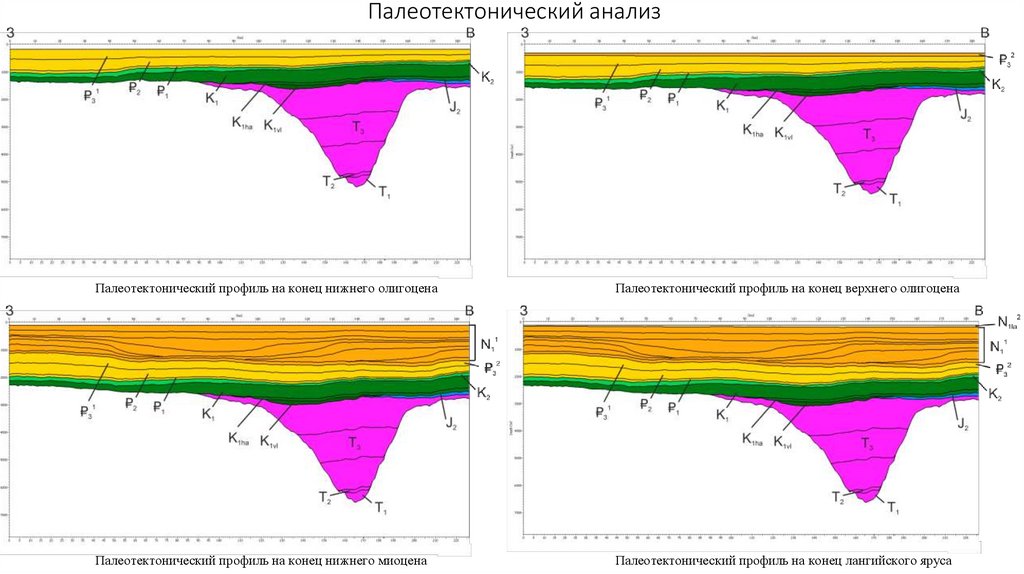

Палеотектонический анализ
Палеотектонический профиль на конец нижнего олигоцена
Палеотектонический профиль на конец верхнего олигоцена
Палеотектонический профиль на конец нижнего миоцена
Палеотектонический профиль на конец лангийского яруса

12.

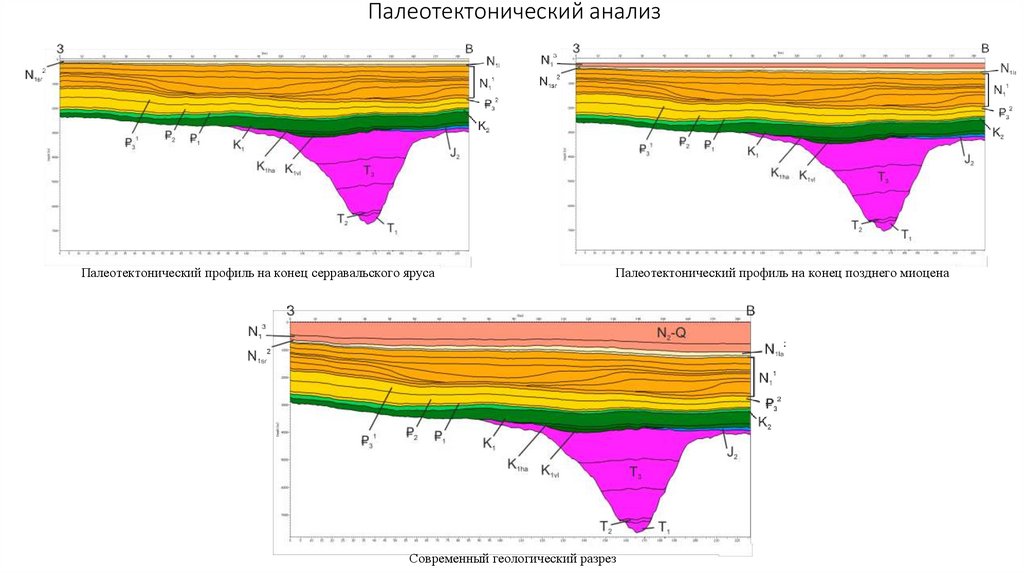

Палеотектонический анализ
Палеотектонический профиль на конец серравальского яруса
Палеотектонический профиль на конец позднего миоцена
Современный геологический разрез

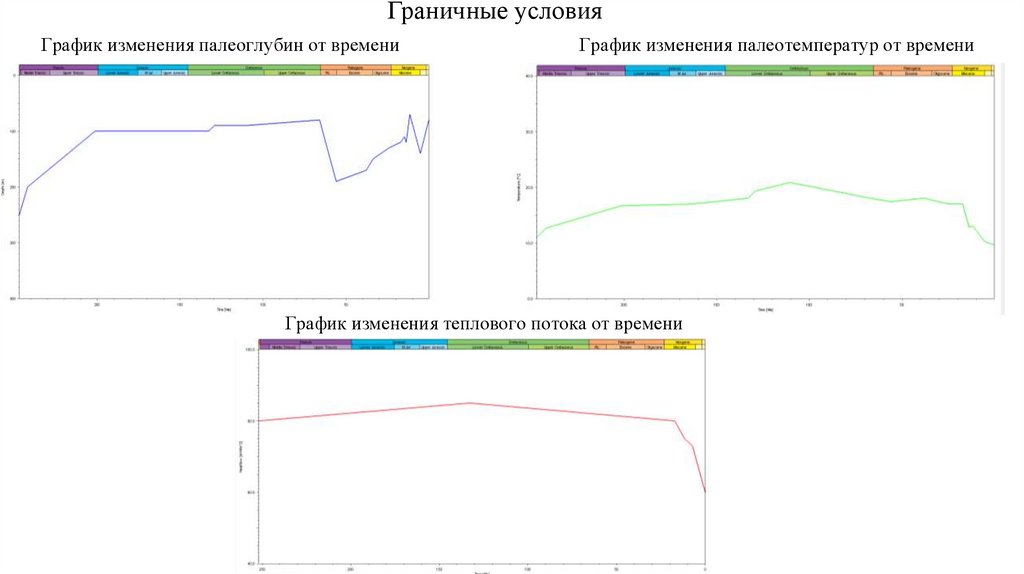

13.

Граничные условия
График изменения палеоглубин от времени
График изменения палеотемператур от времени
График изменения теплового потока от времени

14.

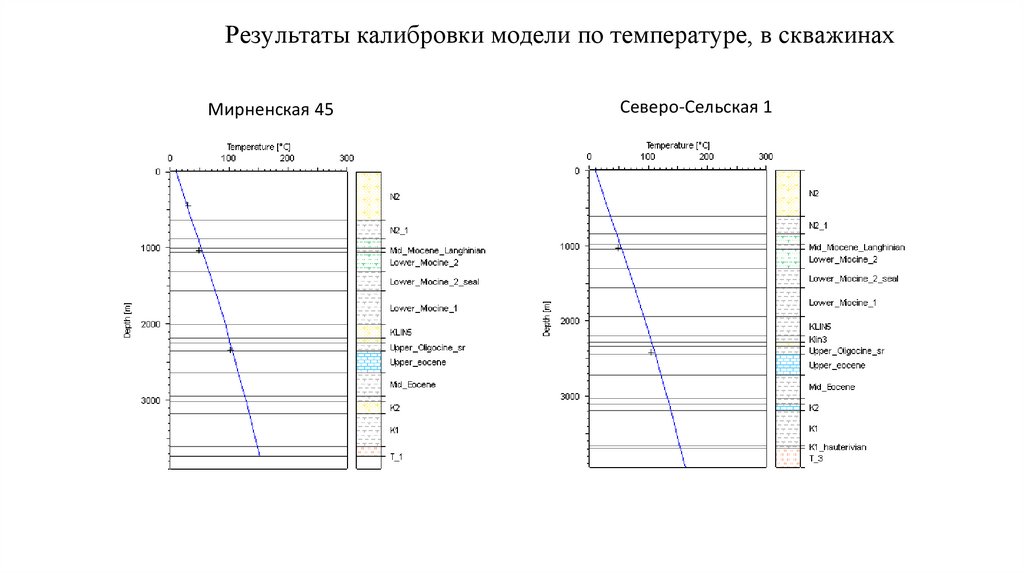

Результаты калибровки модели по температуре, в скважинах
Мирненская 45
Северо-Сельская 1

15.

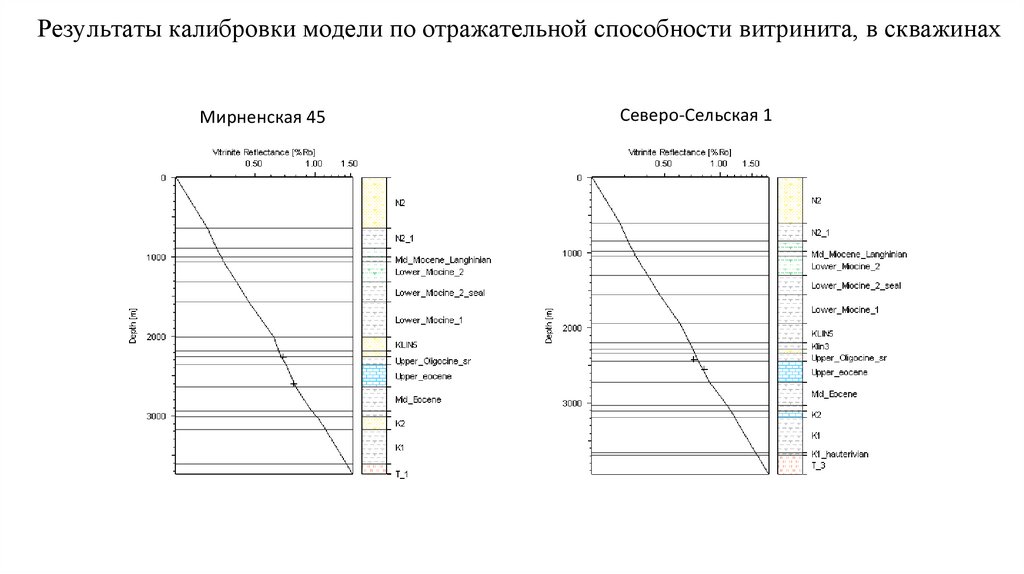

Результаты калибровки модели по отражательной способности витринита, в скважинах
Мирненская 45
Северо-Сельская 1

16.

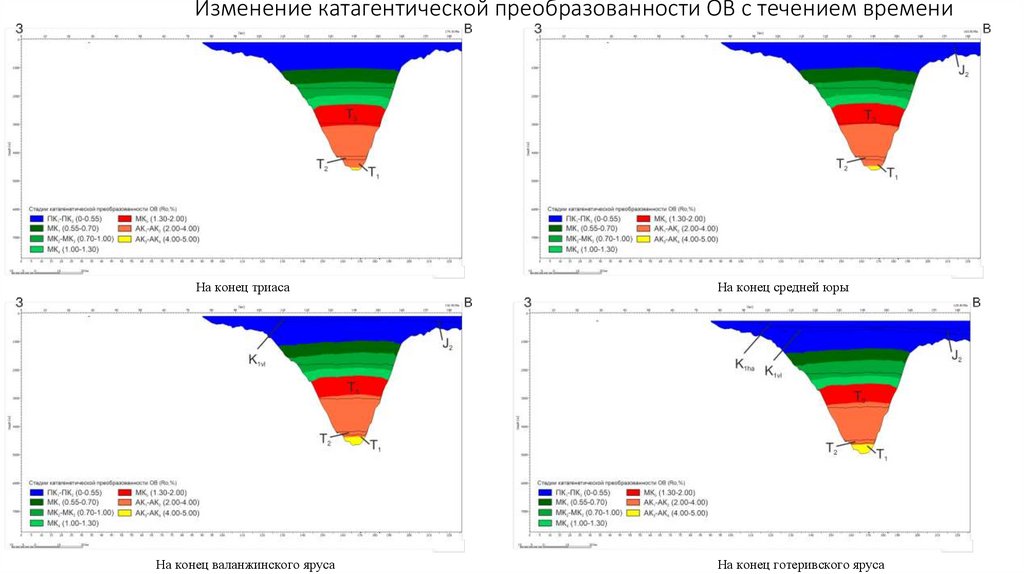

Изменение катагентической преобразованности ОВ с течением времени
На конец триаса
На конец валанжинского яруса
На конец средней юры
На конец готеривского яруса

17.

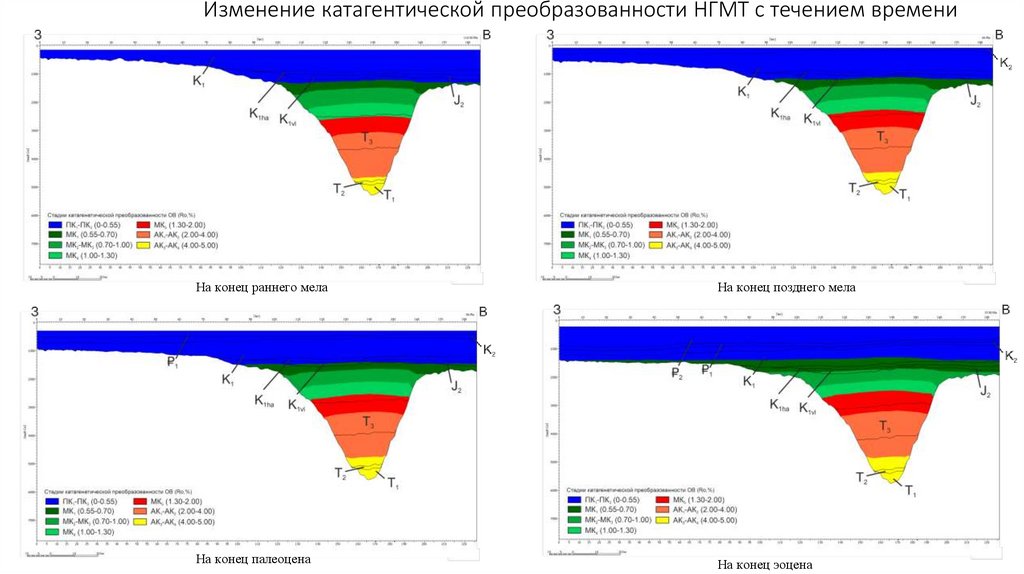

Изменение катагентической преобразованности НГМТ с течением времени
На конец раннего мела
На конец позднего мела
На конец палеоцена
На конец эоцена

18.

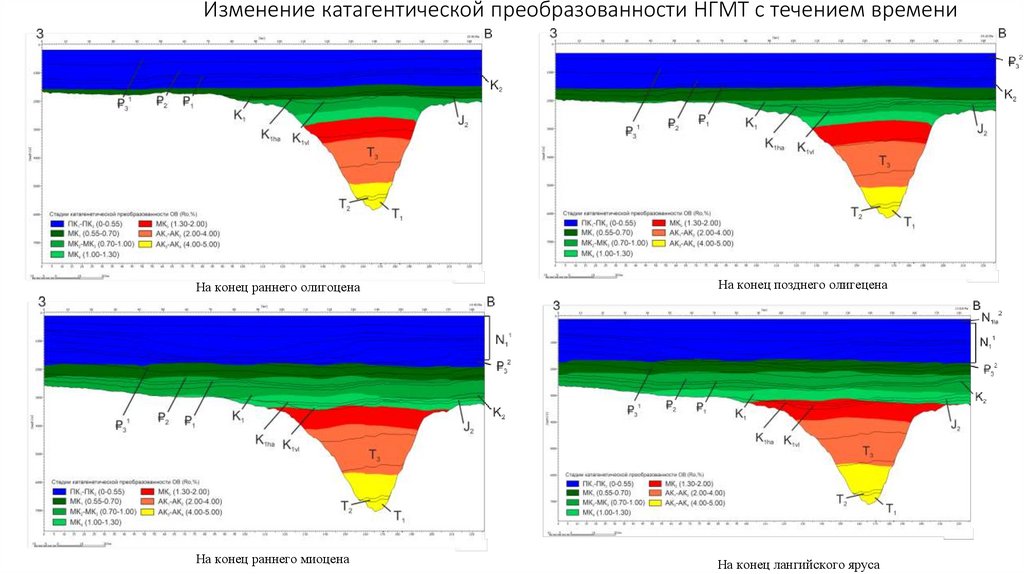

Изменение катагентической преобразованности НГМТ с течением времени
На конец раннего олигоцена
На конец позднего олигецена
На конец раннего миоцена
На конец лангийского яруса

19.

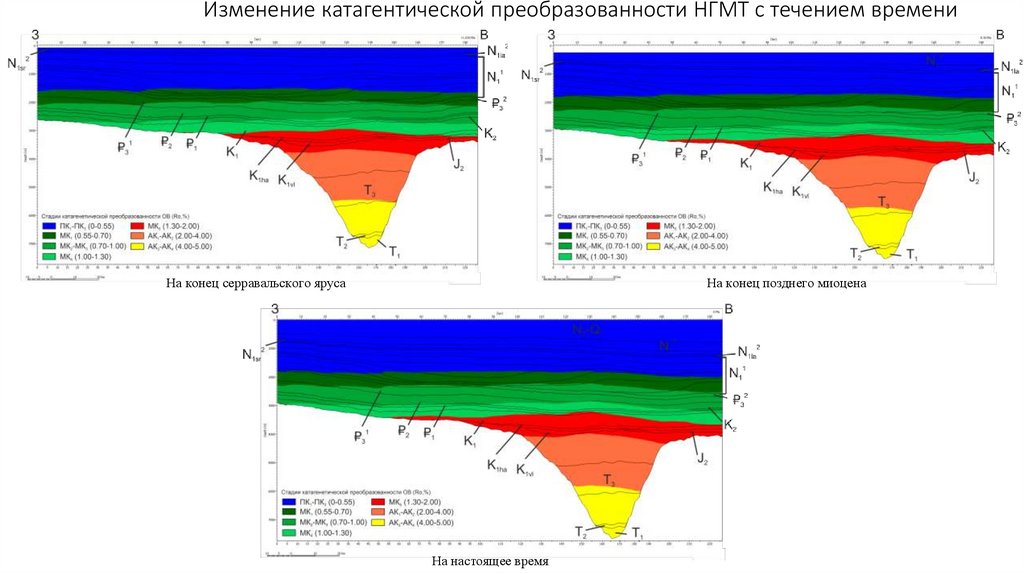

Изменение катагентической преобразованности НГМТ с течением времени
На конец серравальского яруса
На конец позднего миоцена
На настоящее время

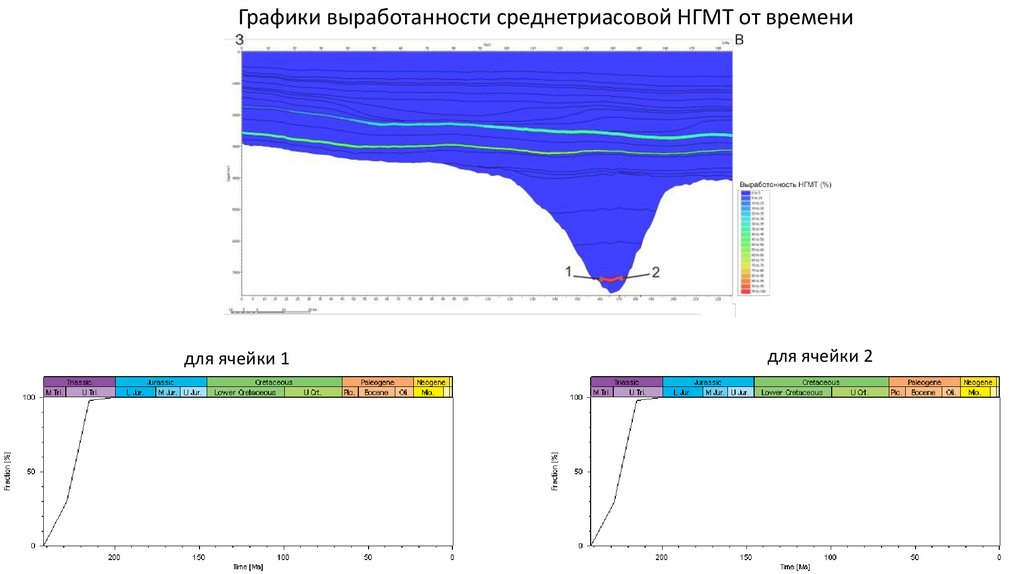

20.

Графики выработанности среднетриасовой НГМТ от времени
для ячейки 1
для ячейки 2

21.

Графики выработанности палеоценовой НГМТ от времени
для ячейки 1
для ячейки 2

22.

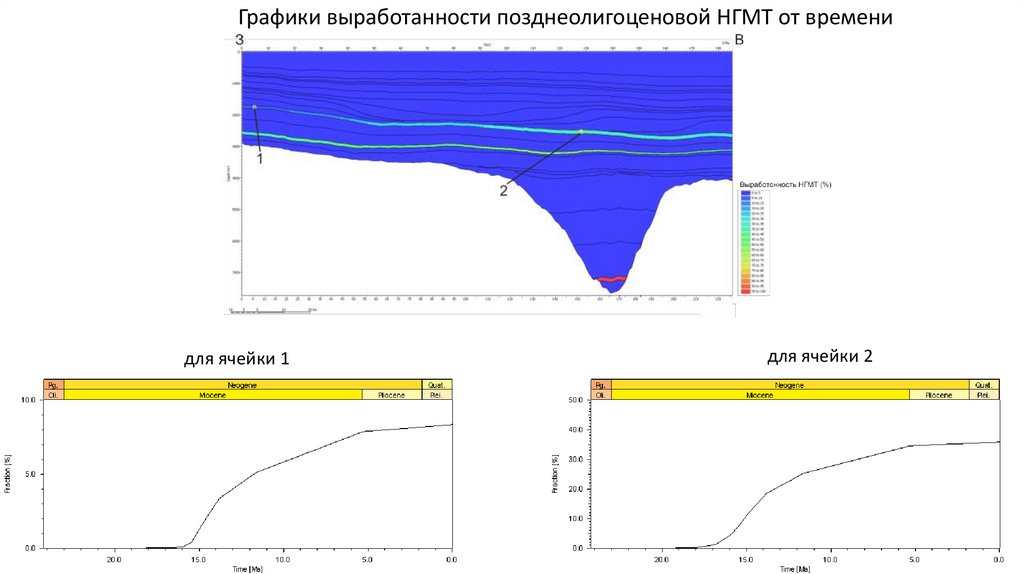

Графики выработанности позднеолигоценовой НГМТ от времени
для ячейки 1
для ячейки 2

23.

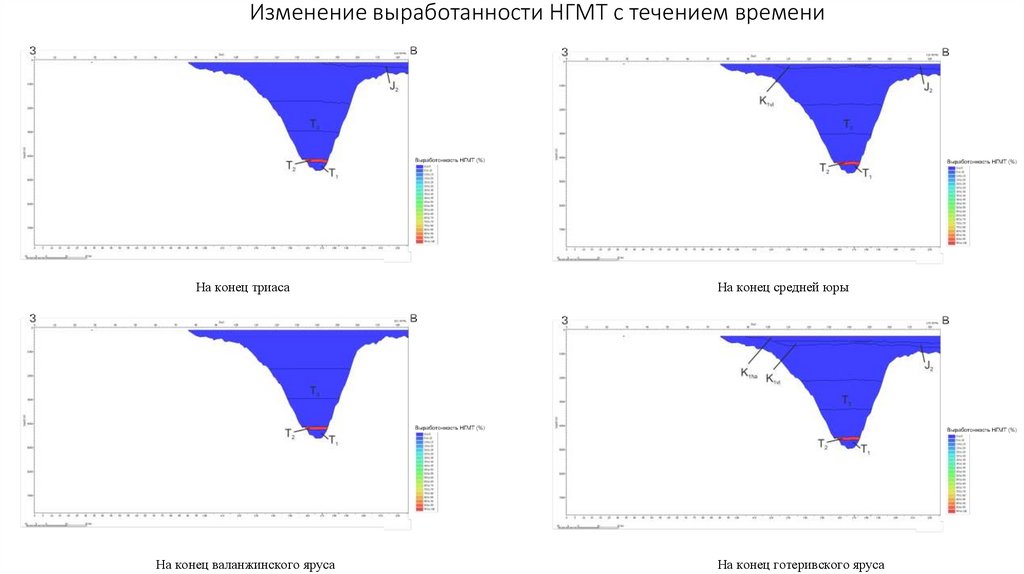

Изменение выработанности НГМТ с течением времени
На конец триаса
На конец валанжинского яруса
На конец средней юры
На конец готеривского яруса

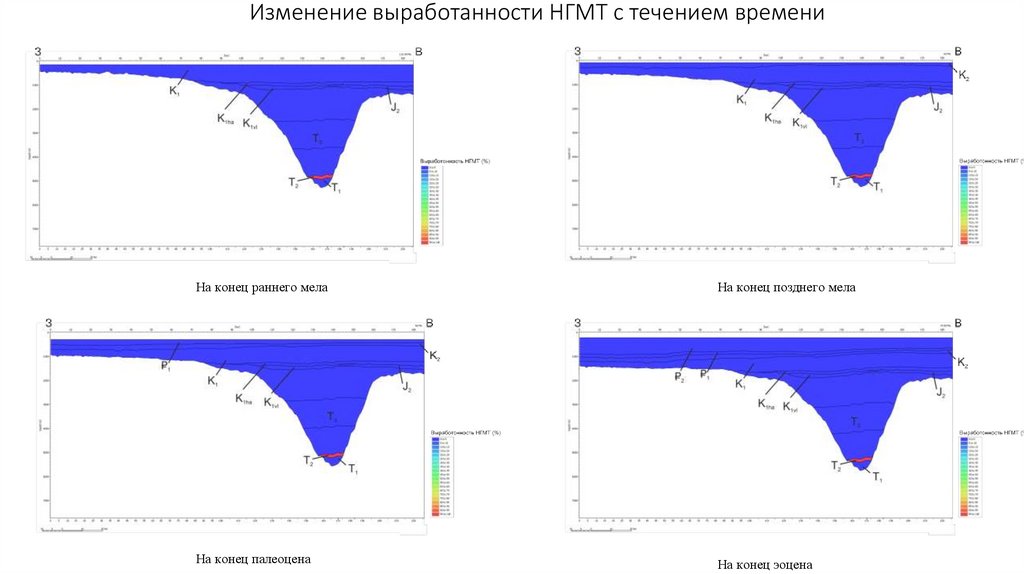

24.

Изменение выработанности НГМТ с течением времени
На конец раннего мела
На конец позднего мела
На конец палеоцена
На конец эоцена

25.

Изменение выработанности НГМТ с течением времени
На конец раннего олигоцена
На конец позднего олигецена
На конец раннего миоцена
На конец лангийского яруса

26.

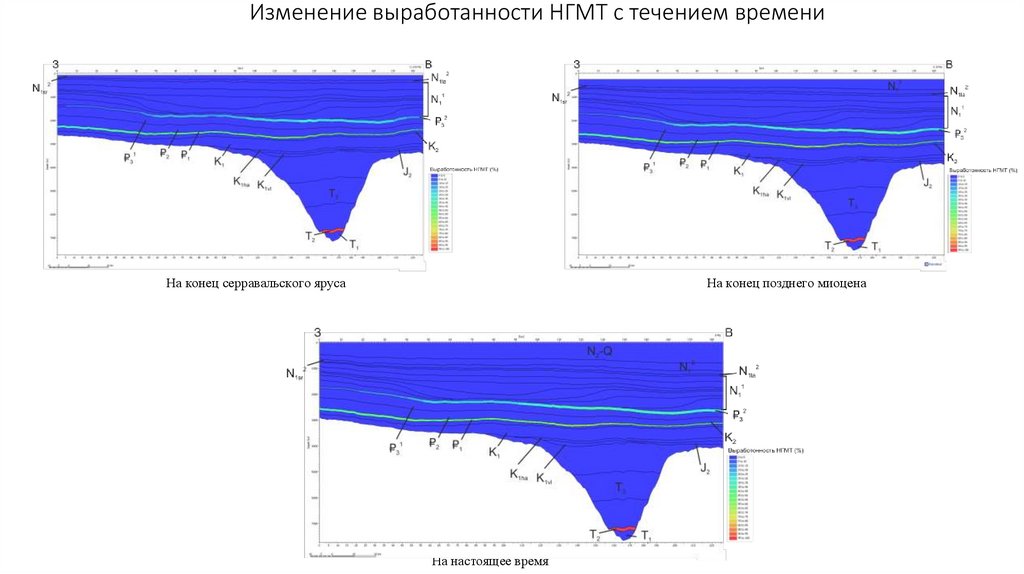

Изменение выработанности НГМТ с течением времени
На конец серравальского яруса
На конец позднего миоцена
На настоящее время

27.

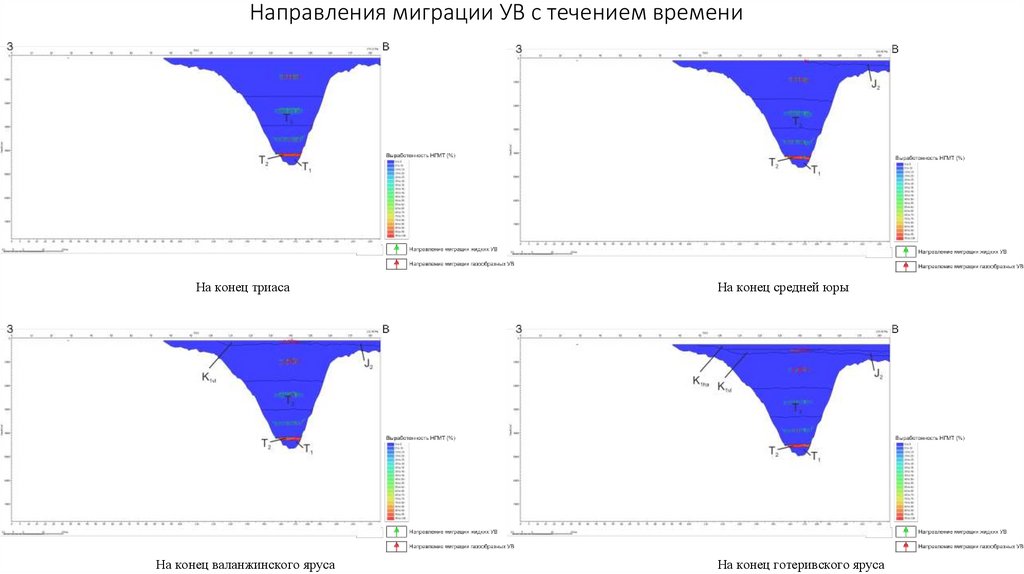

Направления миграции УВ с течением времени
На конец триаса
На конец валанжинского яруса
На конец средней юры
На конец готеривского яруса

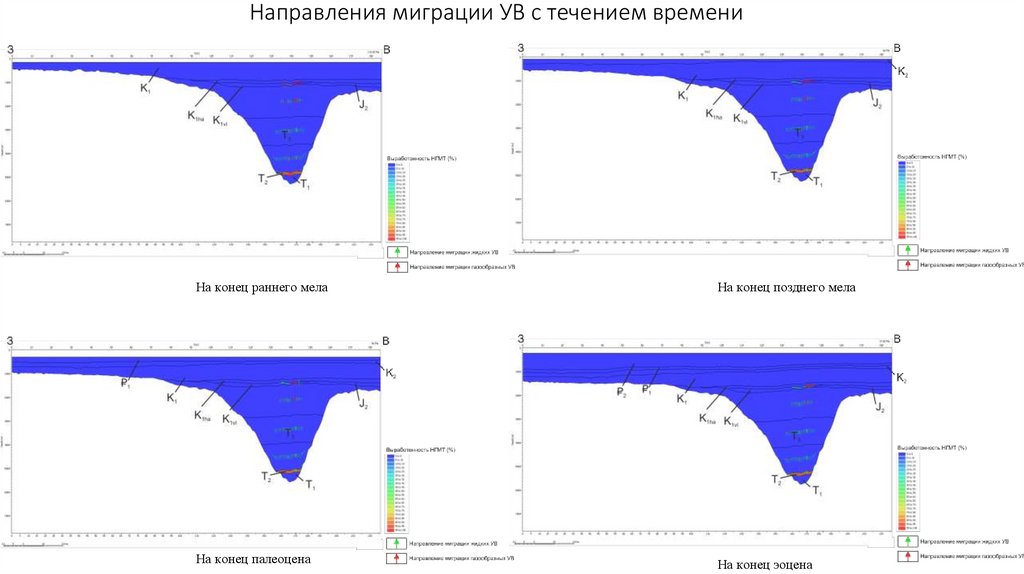

28.

Направления миграции УВ с течением времени
На конец раннего мела
На конец позднего мела
На конец палеоцена
На конец эоцена

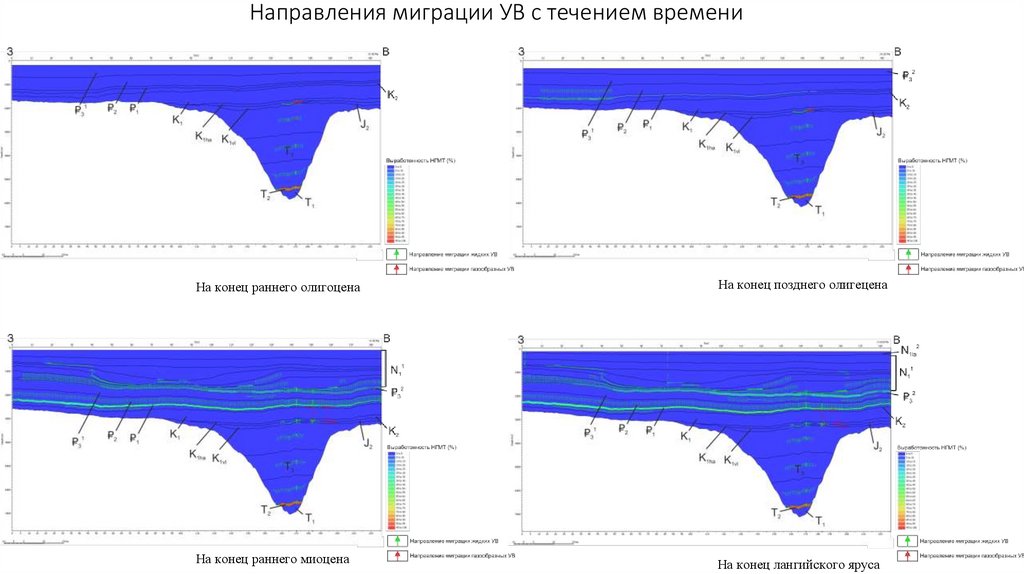

29.

Направления миграции УВ с течением времени
На конец раннего олигоцена
На конец позднего олигецена
На конец раннего миоцена
На конец лангийского яруса

30.

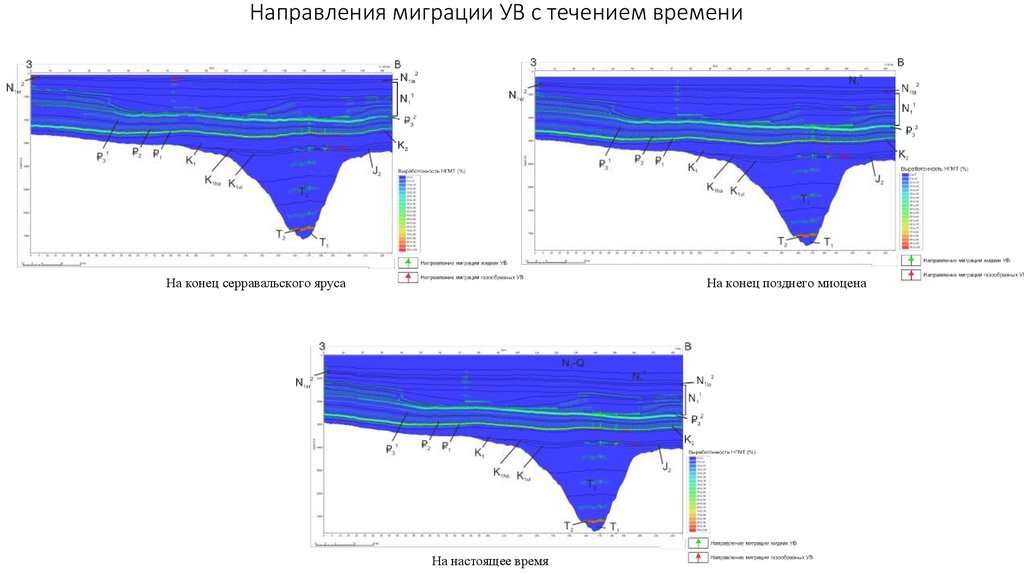

Направления миграции УВ с течением времени
На конец серравальского яруса
На конец позднего миоцена
На настоящее время

31.

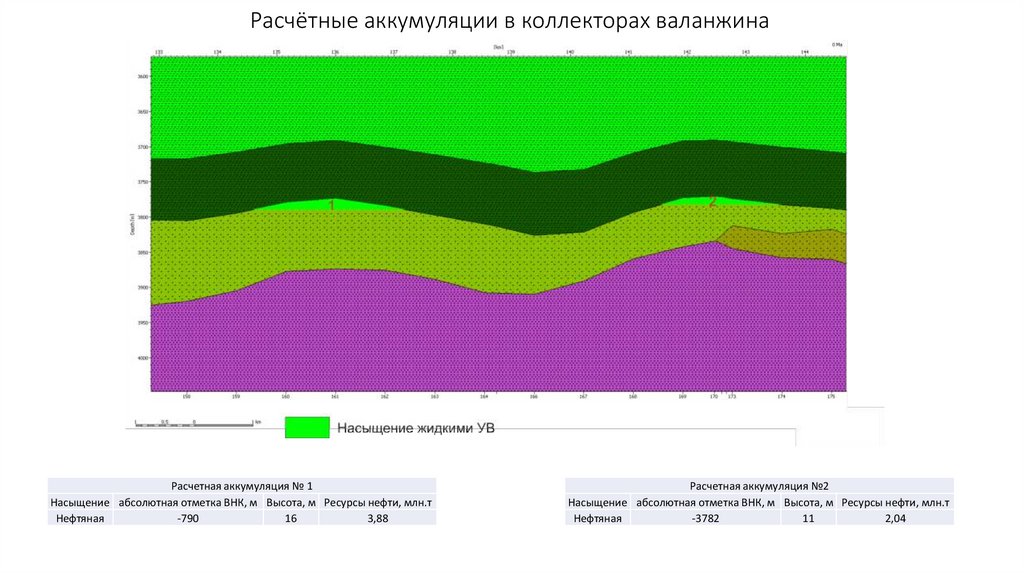

Расчётные аккумуляции в коллекторах валанжина
Расчетная аккумуляция № 1
Насыщение абсолютная отметка ВНК, м Высота, м Ресурсы нефти, млн.т
Нефтяная
-790
16
3,88
Расчетная аккумуляция №2
Насыщение абсолютная отметка ВНК, м Высота, м Ресурсы нефти, млн.т
Нефтяная
-3782
11
2,04

32.

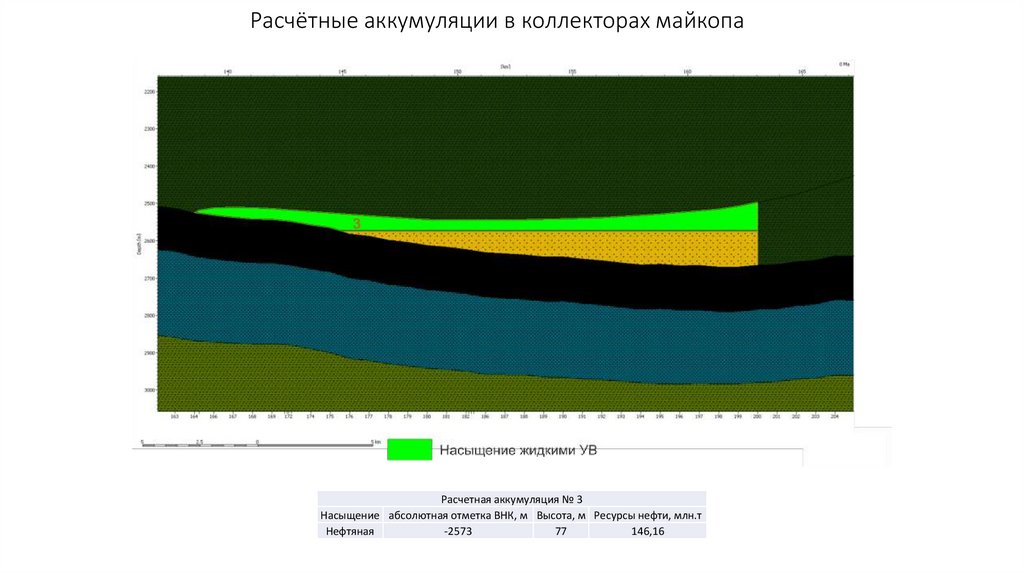

Расчётные аккумуляции в коллекторах майкопа
Расчетная аккумуляция № 3
Насыщение абсолютная отметка ВНК, м Высота, м Ресурсы нефти, млн.т
Нефтяная
-2573
77
146,16

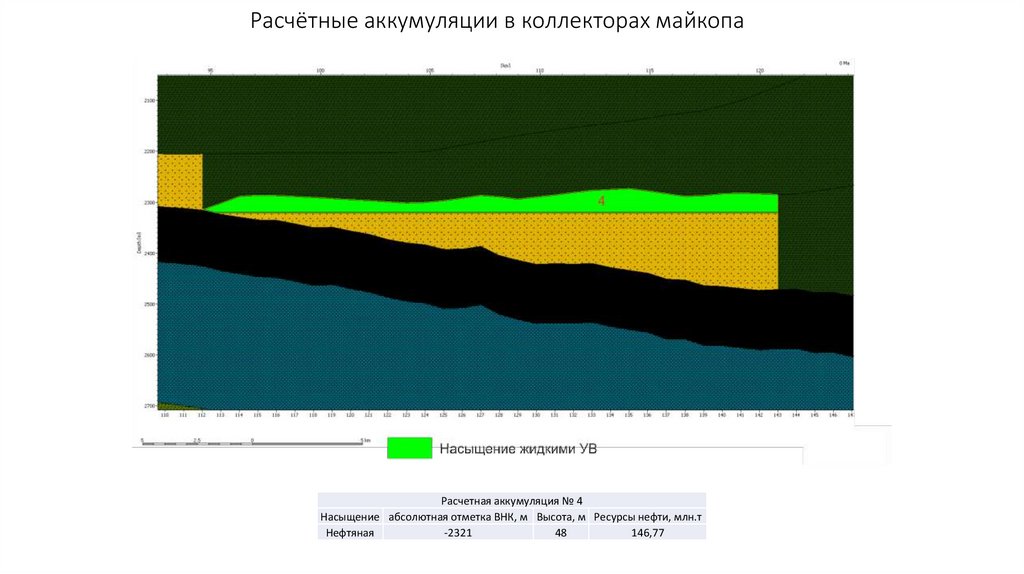

33.

Расчётные аккумуляции в коллекторах майкопа
Расчетная аккумуляция № 4
Насыщение абсолютная отметка ВНК, м Высота, м Ресурсы нефти, млн.т
Нефтяная
-2321
48
146,77

34.

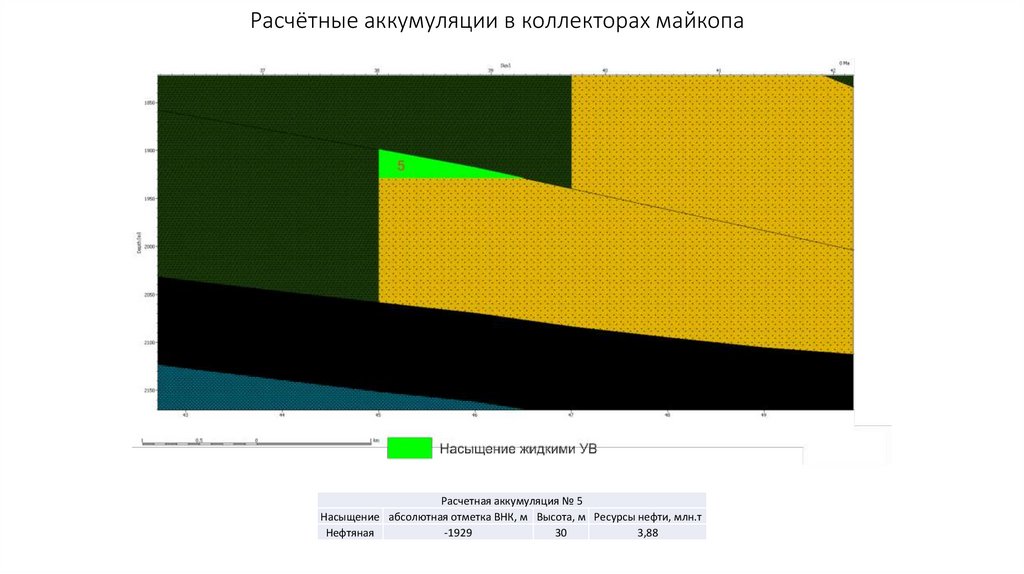

Расчётные аккумуляции в коллекторах майкопа
Расчетная аккумуляция № 5
Насыщение абсолютная отметка ВНК, м Высота, м Ресурсы нефти, млн.т
Нефтяная
-1929
30
3,88

35.

Расчётные аккумуляции в коллекторах майкопа
Расчетная аккумуляция № 6
Насыщение абсолютная отметка ВНК, м Высота, м Ресурсы нефти, млн.т
Нефтяная
-1792
54
8,60

36.

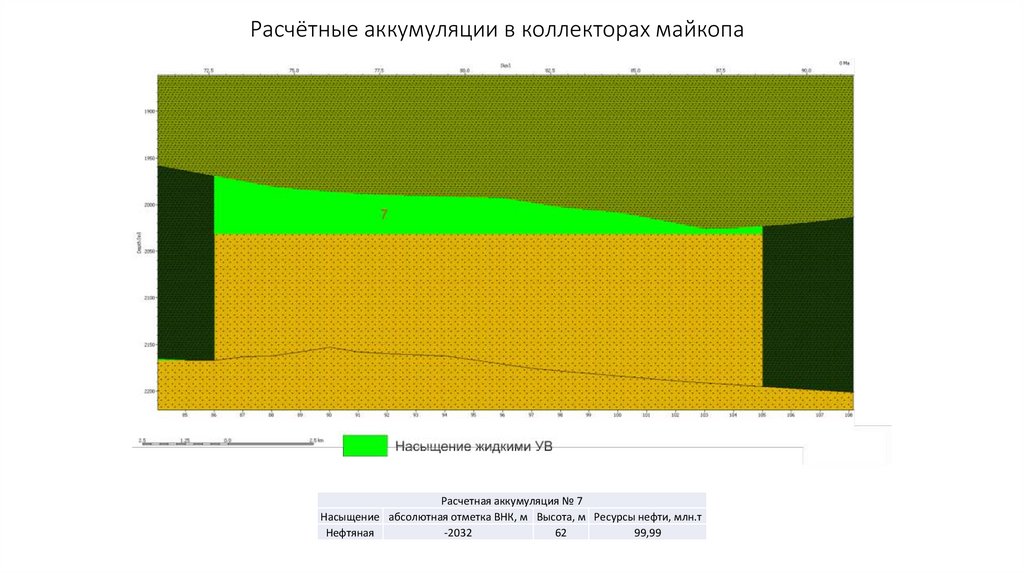

Расчётные аккумуляции в коллекторах майкопа
Расчетная аккумуляция № 7
Насыщение абсолютная отметка ВНК, м Высота, м Ресурсы нефти, млн.т
Нефтяная
-2032
62
99,99

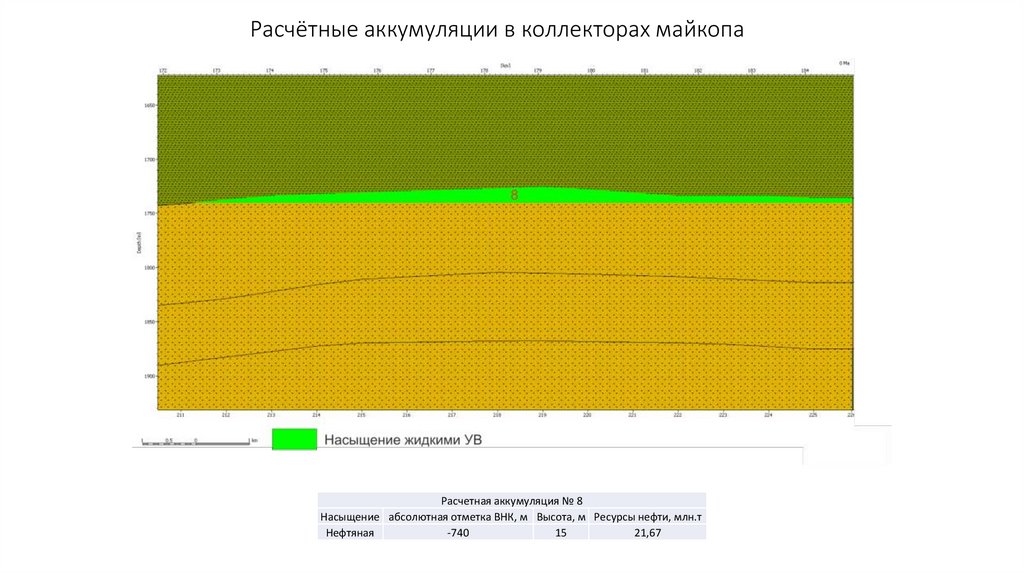

37.

Расчётные аккумуляции в коллекторах майкопа
Расчетная аккумуляция № 8
Насыщение абсолютная отметка ВНК, м Высота, м Ресурсы нефти, млн.т
Нефтяная
-740
15
21,67

38.

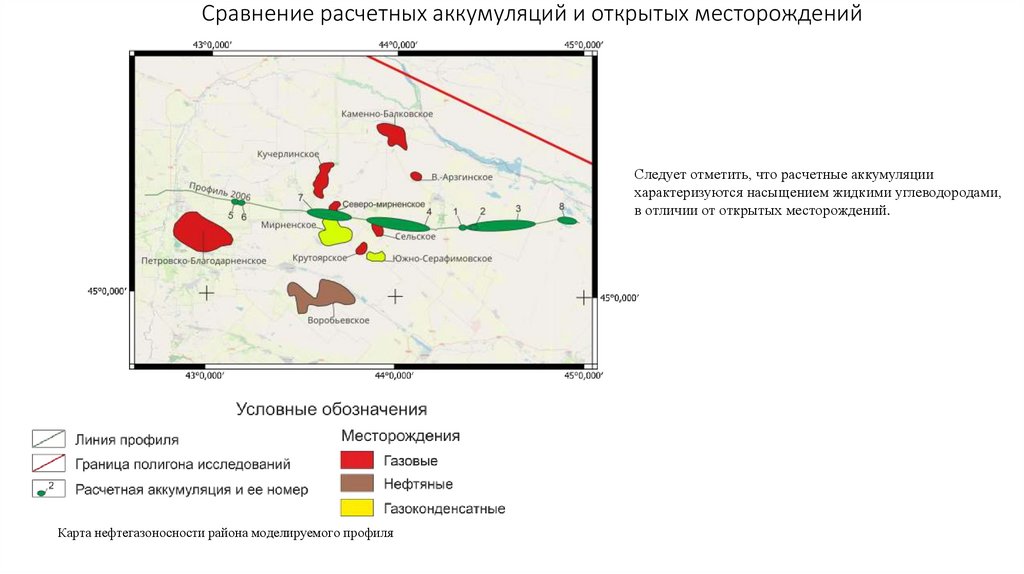

Сравнение расчетных аккумуляций и открытых месторождений
Следует отметить, что расчетные аккумуляции
характеризуются насыщением жидкими углеводородами,
в отличии от открытых месторождений.
Карта нефтегазоносности района моделируемого профиля

39.

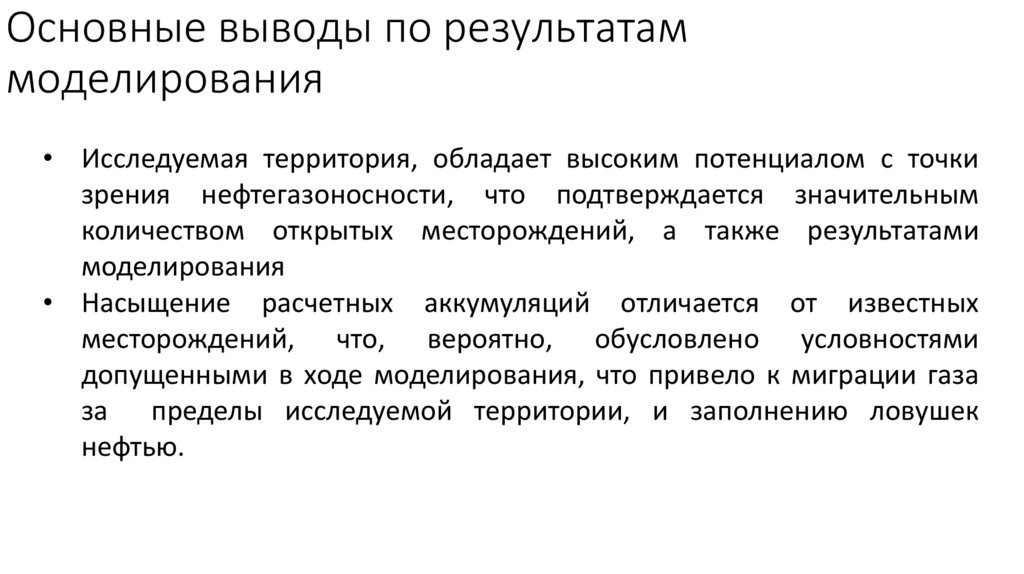

Основные выводы по результатам
моделирования
• Исследуемая территория, обладает высоким потенциалом с точки
зрения нефтегазоносности, что подтверждается значительным
количеством открытых месторождений, а также результатами
моделирования
• Насыщение расчетных аккумуляций отличается от известных
месторождений, что, вероятно, обусловлено условностями
допущенными в ходе моделирования, что привело к миграции газа
за пределы исследуемой территории, и заполнению ловушек
нефтью.

40.

Выделение перспективных зон нефтегазонакопления
В качестве приоритетного направления для
проведения детальных ГРР, рекомендуется
рассмотреть зону распространения расчетных
аккумуляций 1-3 ,8.
В данной области, несмотря на отсутствие
открытых месторождений, наличие расчетных
аккумуляций свидетельствует о возможном
существовании ловушек и заполнении их
флюидом
Карта перспектив нефтегазоносности района моделируемого профиля

41.

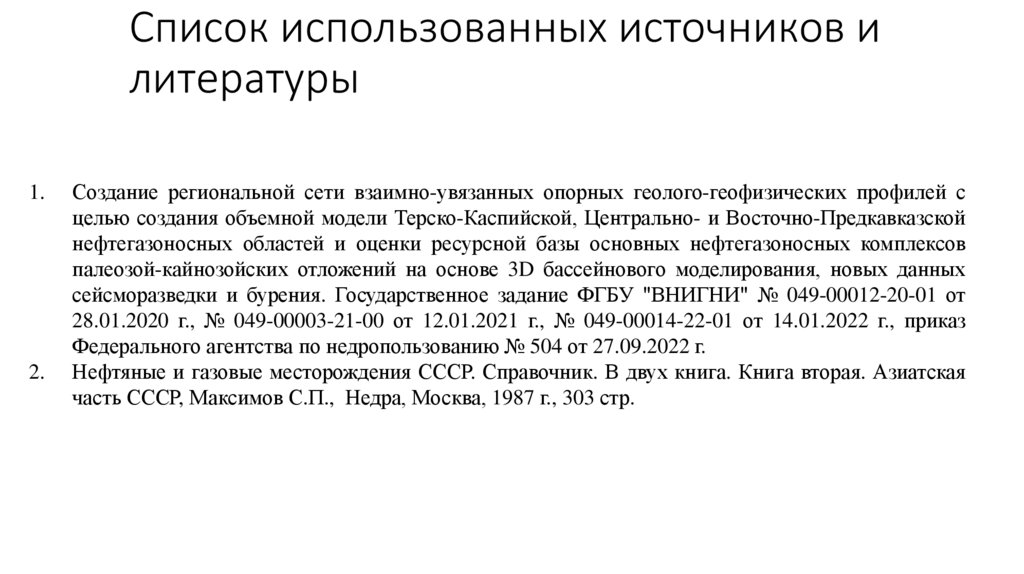

Список использованных источников и
литературы
1.
2.
Создание региональной сети взаимно-увязанных опорных геолого-геофизических профилей с
целью создания объемной модели Терско-Каспийской, Центрально- и Восточно-Предкавказской
нефтегазоносных областей и оценки ресурсной базы основных нефтегазоносных комплексов
палеозой-кайнозойских отложений на основе 3D бассейнового моделирования, новых данных
сейсморазведки и бурения. Государственное задание ФГБУ "ВНИГНИ" № 049-00012-20-01 от
28.01.2020 г., № 049-00003-21-00 от 12.01.2021 г., № 049-00014-22-01 от 14.01.2022 г., приказ
Федерального агентства по недропользованию № 504 от 27.09.2022 г.
Нефтяные и газовые месторождения СССР. Справочник. В двух книга. Книга вторая. Азиатская
часть СССР, Максимов С.П., Недра, Москва, 1987 г., 303 стр.
