Специальные средства и средства индивидуальной бронезащиты для специальности 40.05.02. Правоохранительная деятельность

1.

ОСНОВЫ ПРОФЕССИОНАЛЬНОЙ ДЕЯТЕЛЬНОСТИ
Специальные средства и
средства индивидуальной
бронезащиты
для специальности 40.05.02. Правоохранительная деятельность
Рассмотрено и одобрено на заседании кафедры информатики и специальной
техники. Протокол № 1 от 07.09.2020 г.
© В.В. Тимофеев 2020 г.

2.

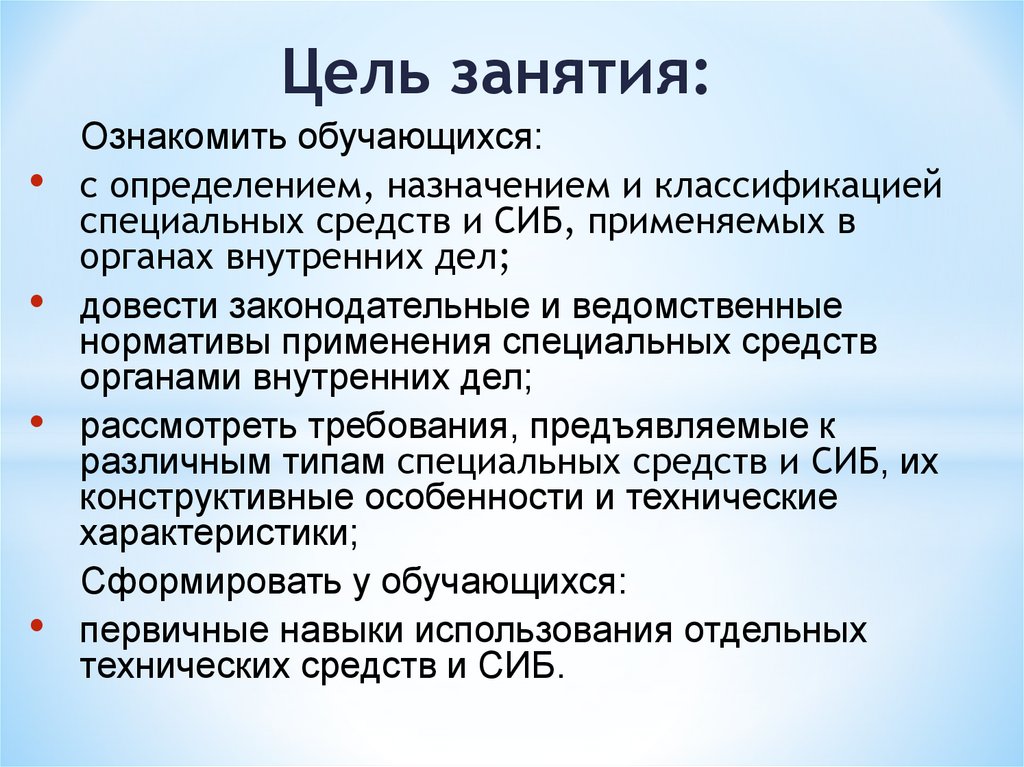

Цель занятия:
Ознакомить обучающихся:
с определением, назначением и классификацией
специальных средств и СИБ, применяемых в
органах внутренних дел;
довести законодательные и ведомственные
нормативы применения специальных средств
органами внутренних дел;
рассмотреть требования, предъявляемые к
различным типам специальных средств и СИБ, их
конструктивные особенности и технические
характеристики;
Сформировать у обучающихся:
первичные навыки использования отдельных
технических средств и СИБ.

3.

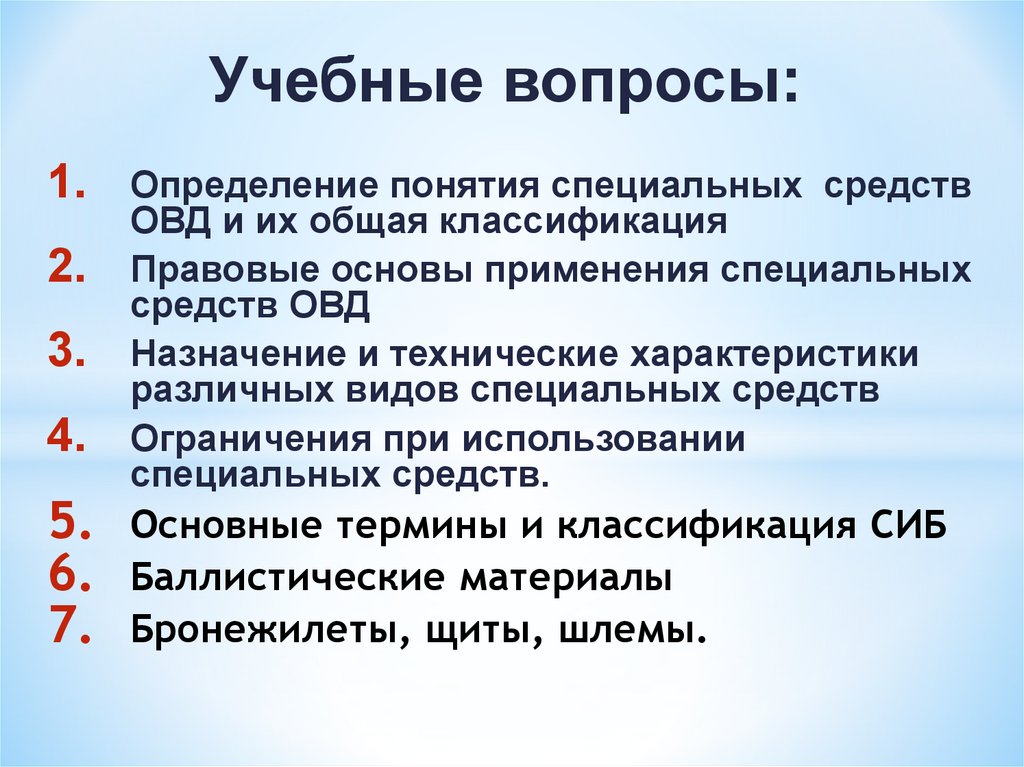

Учебные вопросы:
1.
2.
3.
4.
Определение понятия специальных средств
ОВД и их общая классификация
Правовые основы применения специальных
средств ОВД
Назначение и технические характеристики
различных видов специальных средств

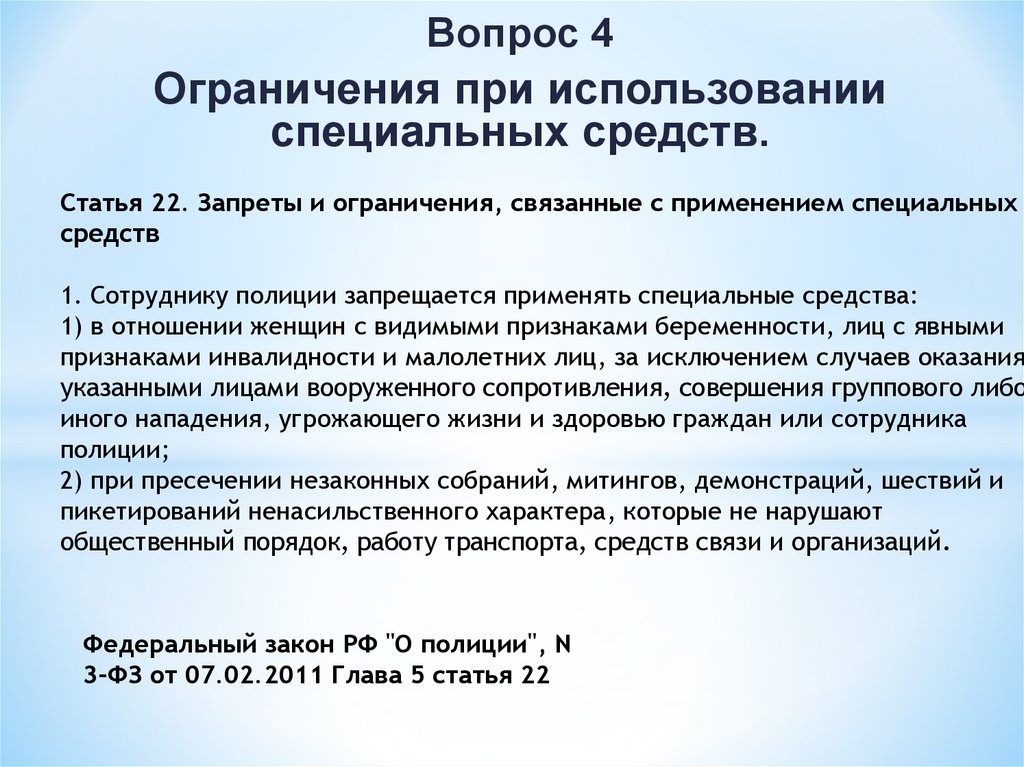

Ограничения при использовании
специальных средств.

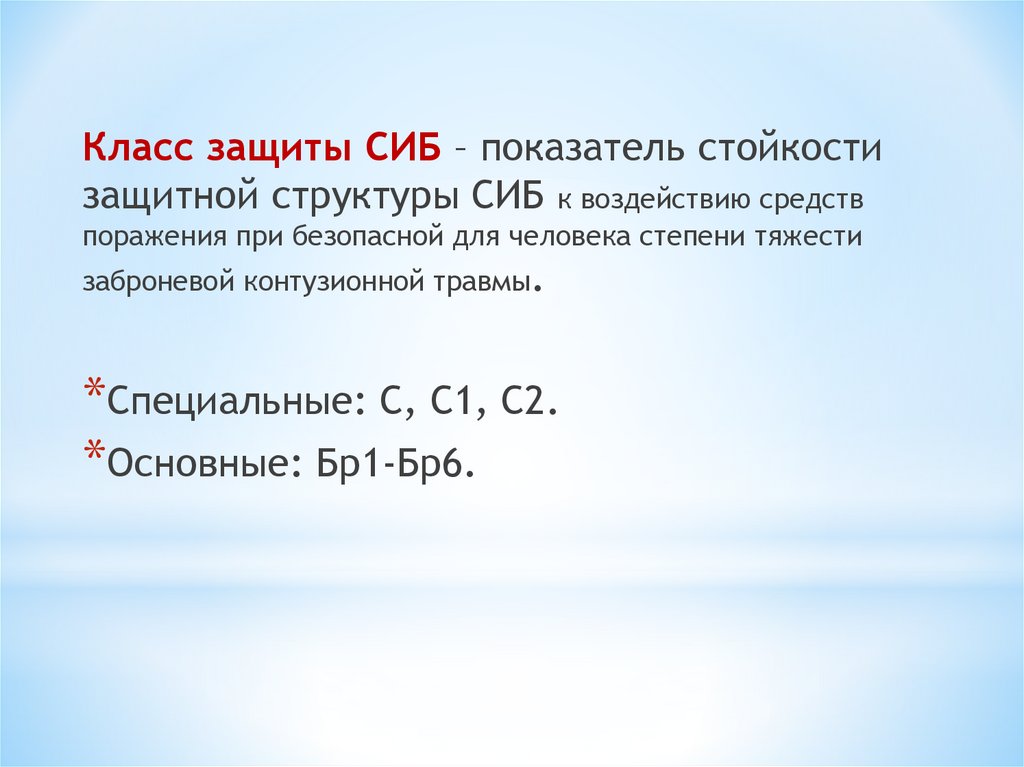

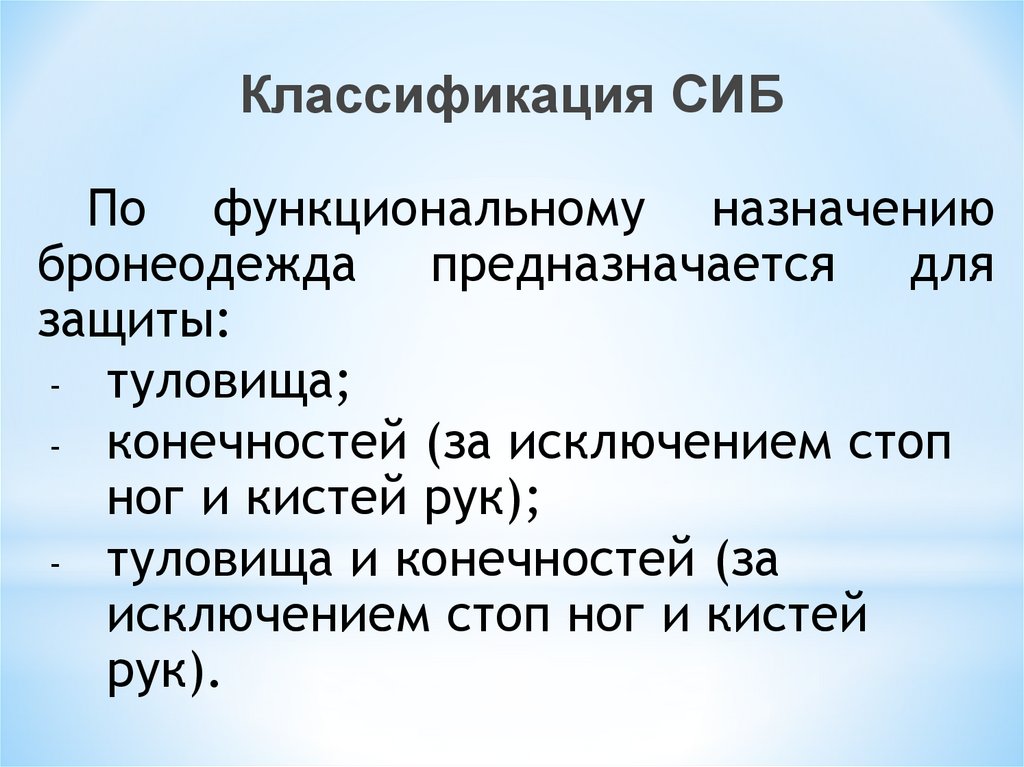

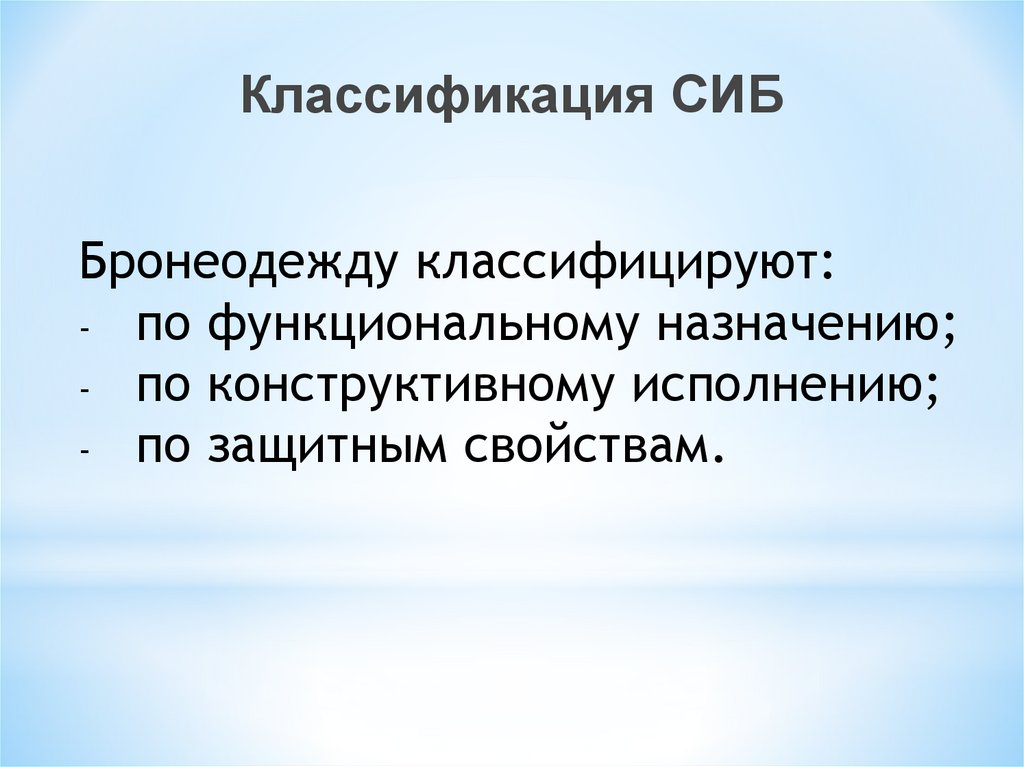

5. Основные термины и классификация СИБ

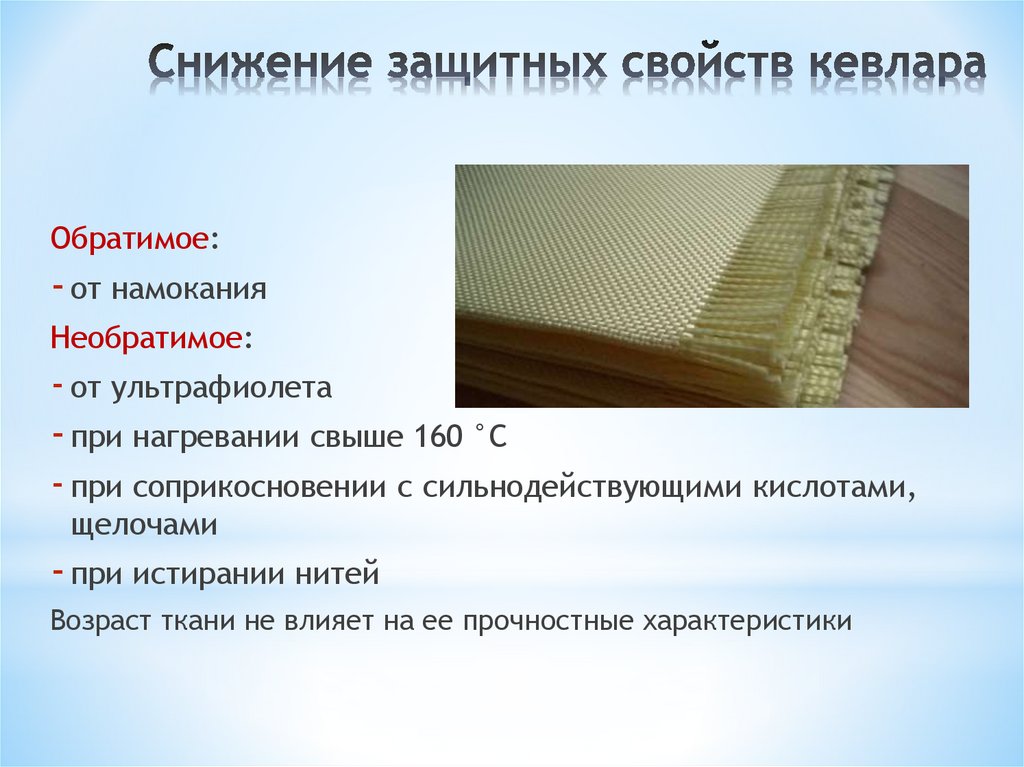

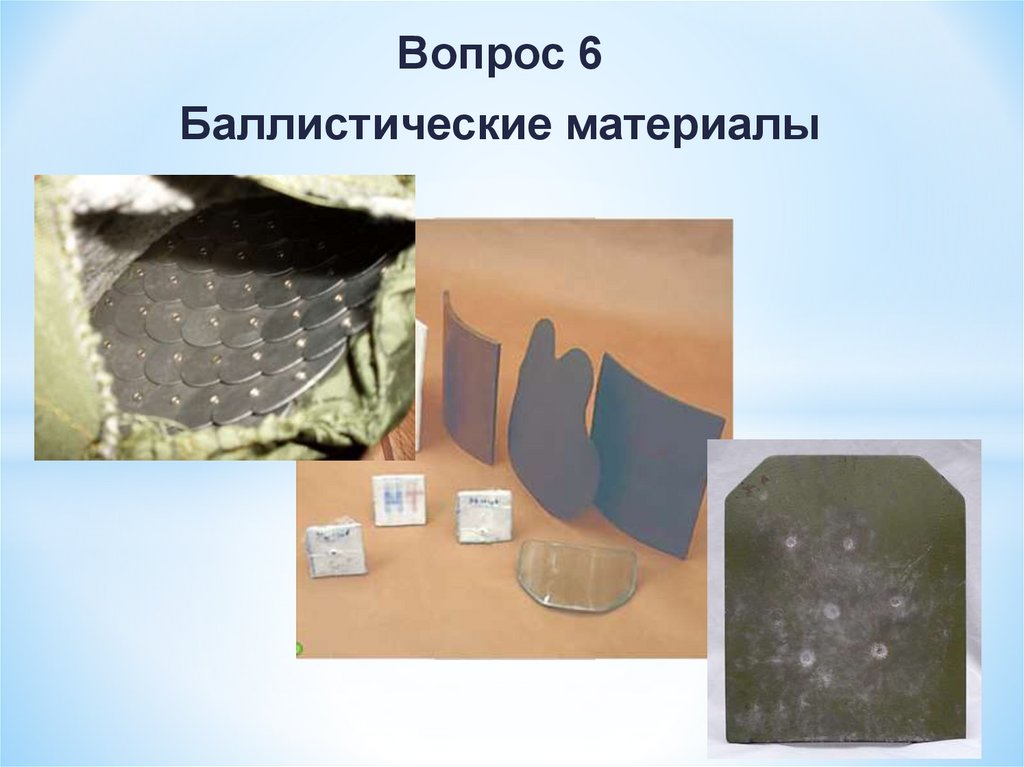

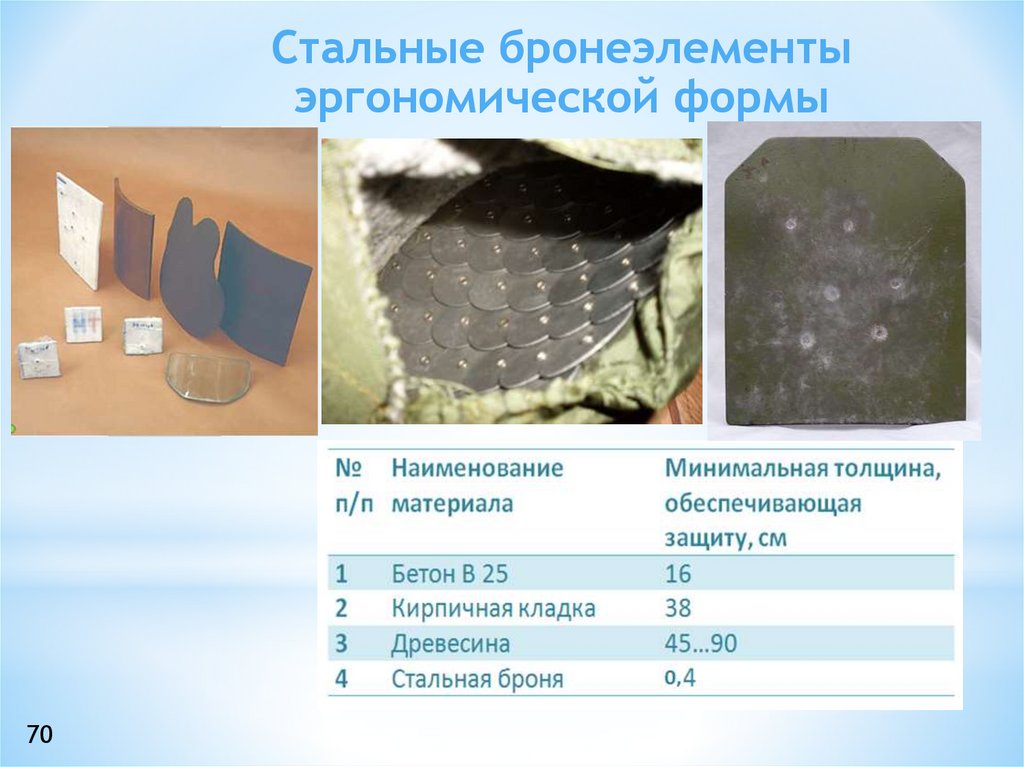

6. Баллистические материалы

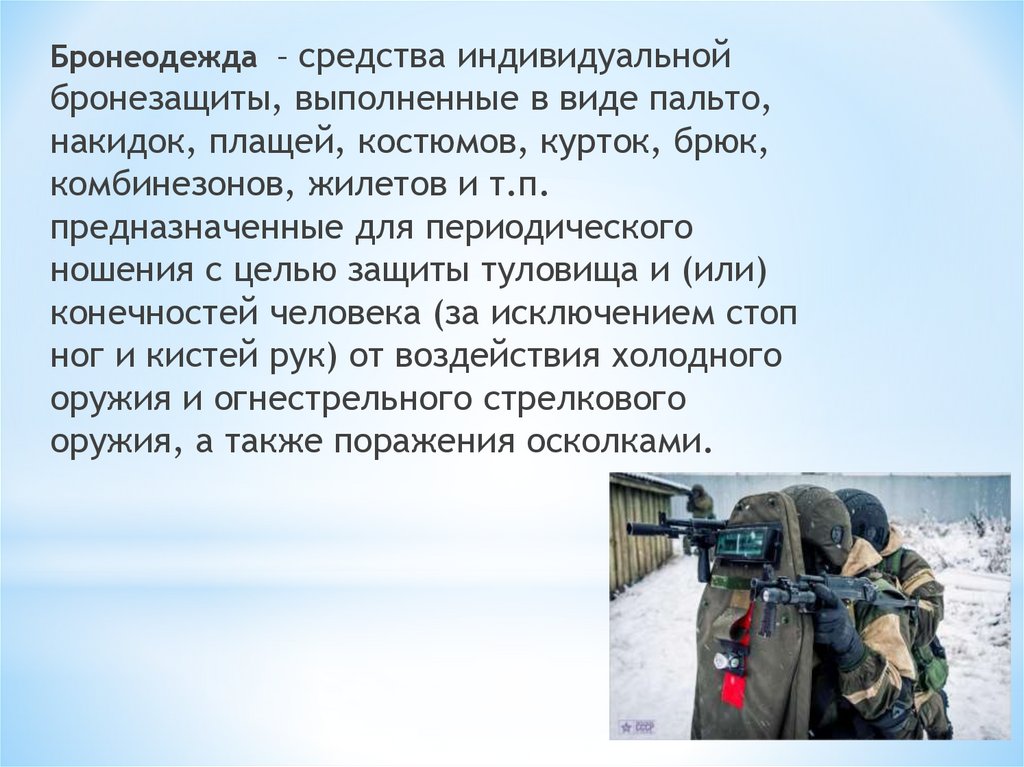

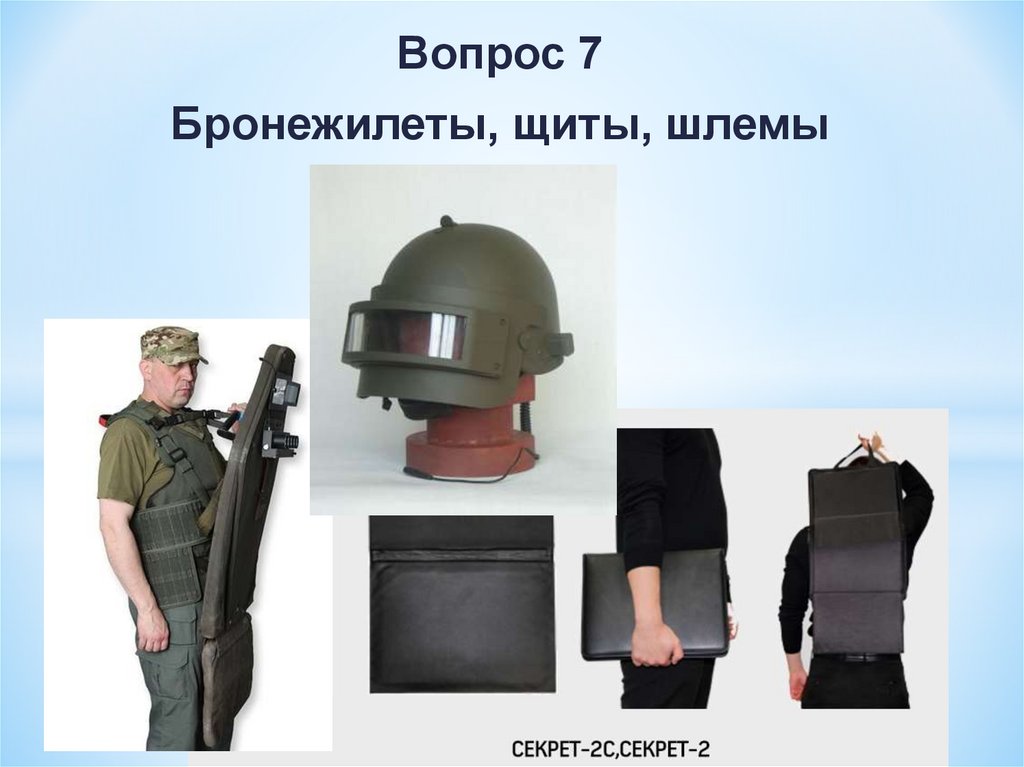

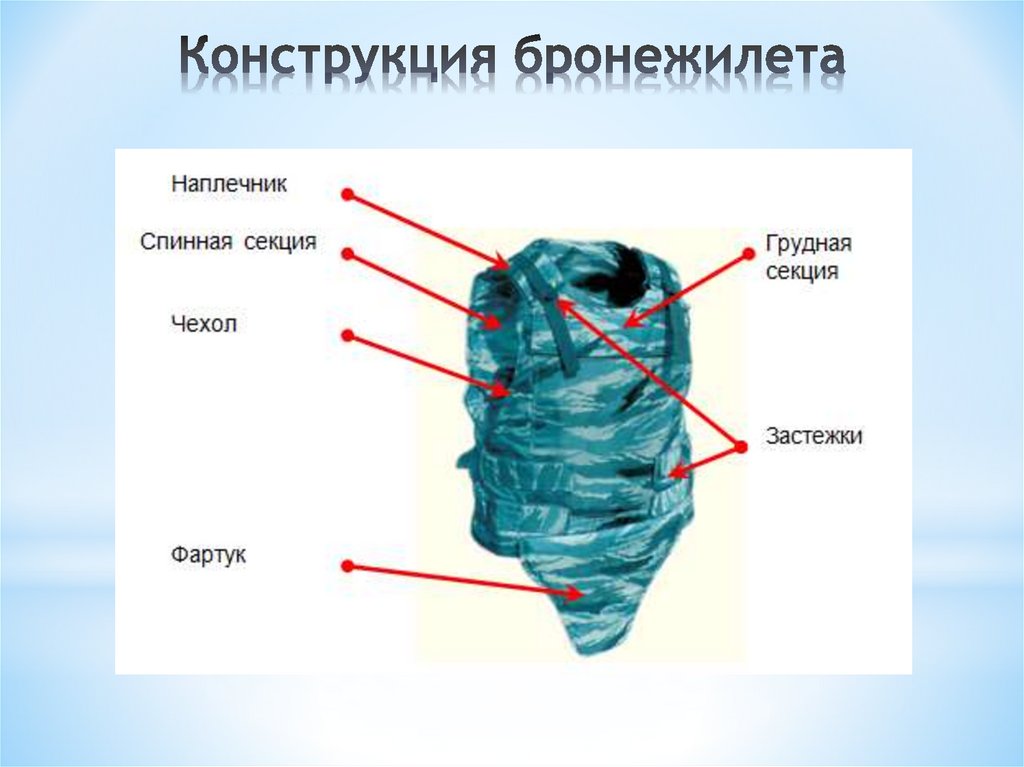

7. Бронежилеты, щиты, шлемы.

4.

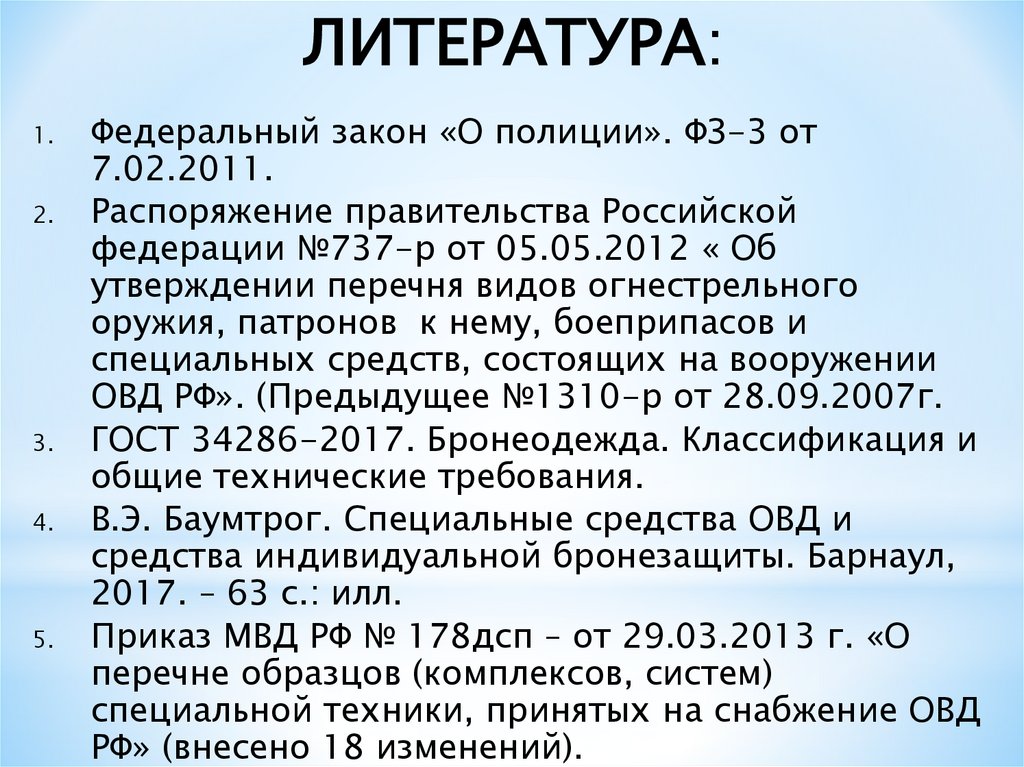

ЛИТЕРАТУРА:
1.
2.
3.
4.
5.
Федеральный закон «О полиции». ФЗ-3 от
7.02.2011.
Распоряжение правительства Российской
федерации №737-р от 05.05.2012 « Об
утверждении перечня видов огнестрельного
оружия, патронов к нему, боеприпасов и
специальных средств, состоящих на вооружении
ОВД РФ». (Предыдущее №1310-р от 28.09.2007г.

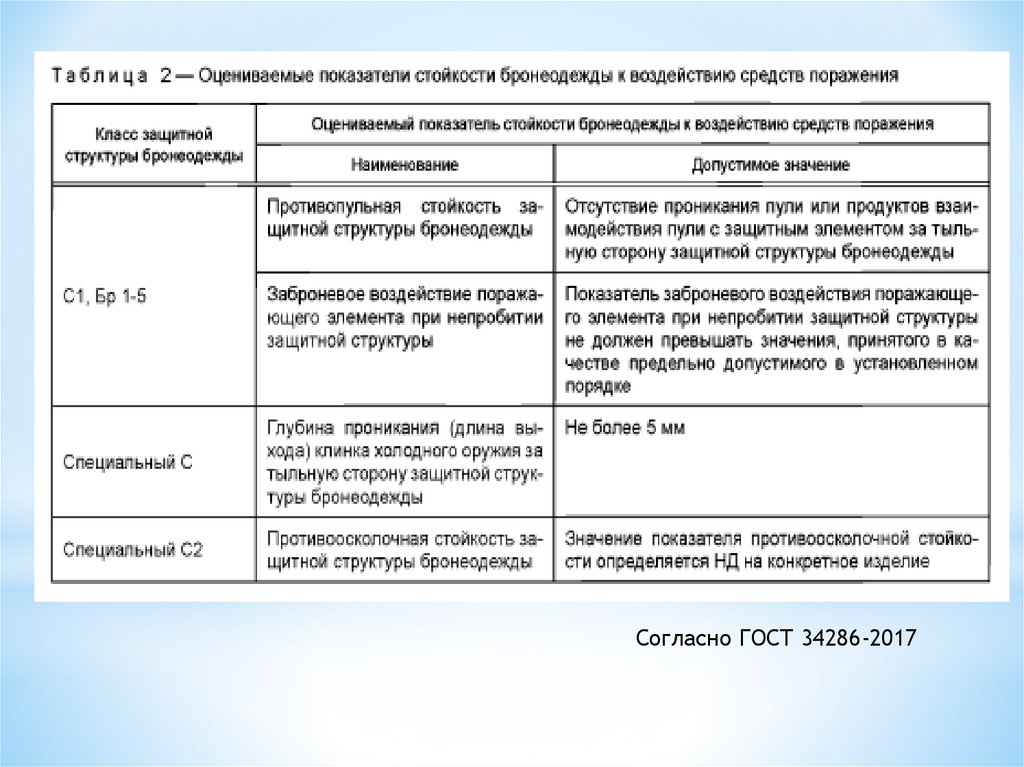

ГОСТ 34286-2017. Бронеодежда. Классификация и
общие технические требования.
В.Э. Баумтрог. Специальные средства ОВД и
средства индивидуальной бронезащиты. Барнаул,
2017. – 63 с.: илл.
Приказ МВД РФ № 178дсп – от 29.03.2013 г. «О
перечне образцов (комплексов, систем)
специальной техники, принятых на снабжение ОВД
РФ» (внесено 18 изменений).

5.

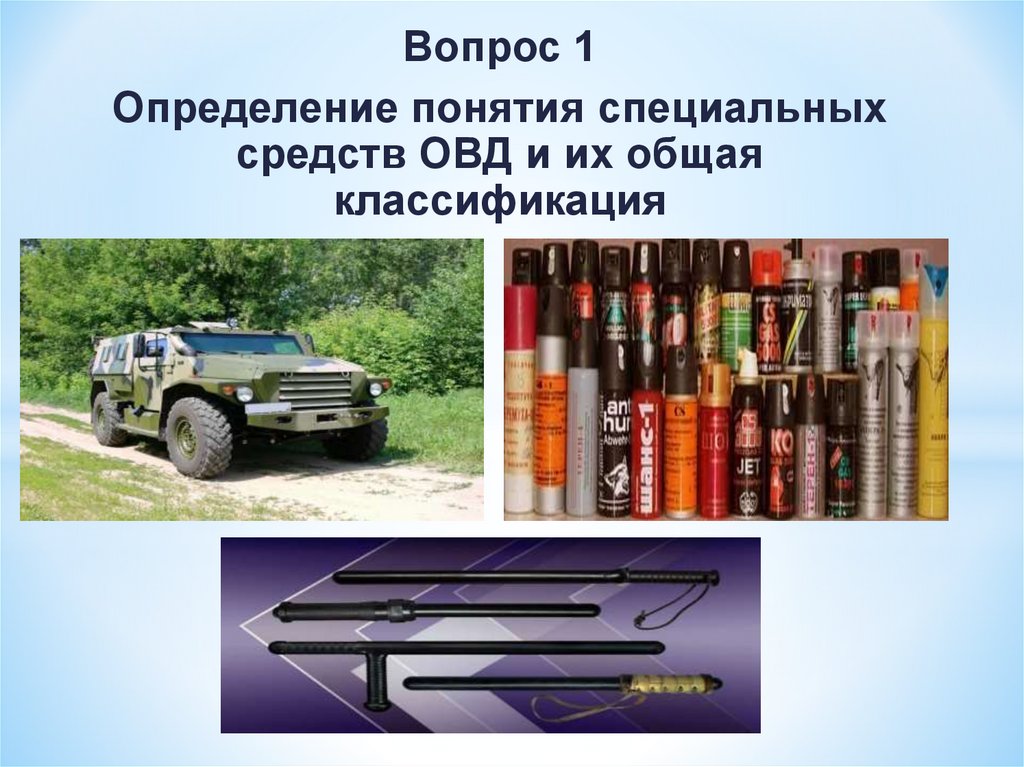

Вопрос 1
Определение понятия специальных
средств ОВД и их общая
классификация

6.

Понятие специальной техники
Специальная техника – технические
средства, непосредственно
предназначенные для решения оперативнослужебных, служебно-боевых задач в сфере
правоохранительной, оперативно-розыскной
деятельности и ведения разведывательной
деятельности, борьбы с терроризмом и
преступностью, обеспечения специальной
связи и защиты информации.

7.

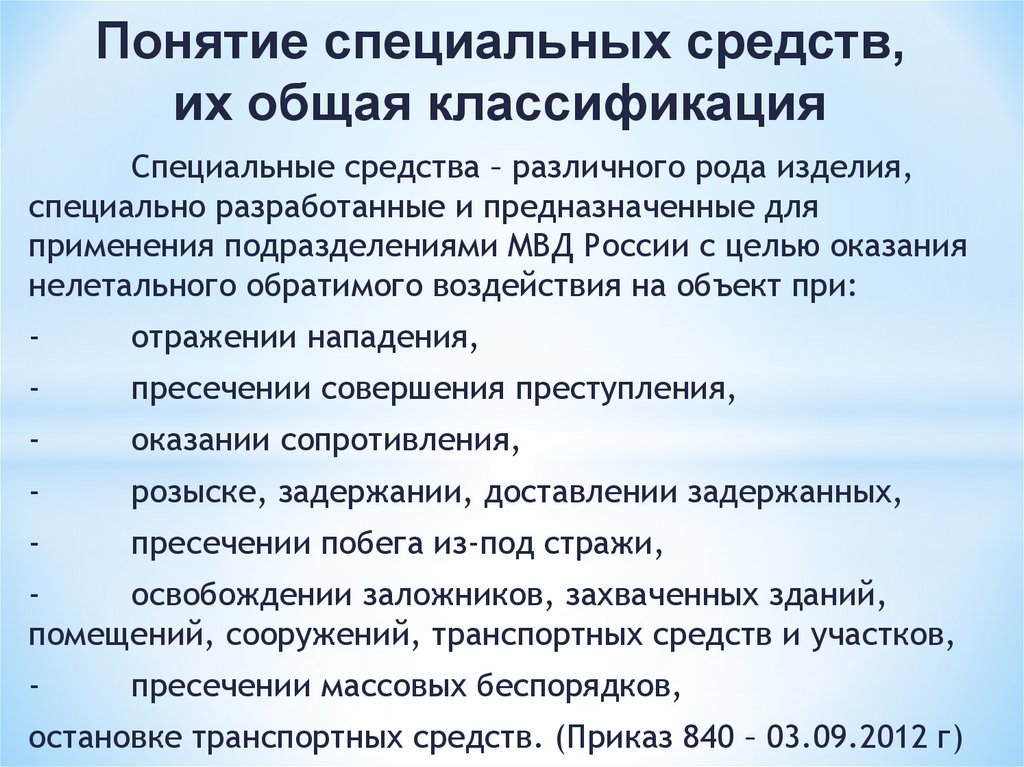

Понятие специальных средств,
их общая классификация
Специальные средства – различного рода изделия,
специально разработанные и предназначенные для
применения подразделениями МВД России с целью оказания
нелетального обратимого воздействия на объект при:
-
отражении нападения,
-
пресечении совершения преступления,
-
оказании сопротивления,
-
розыске, задержании, доставлении задержанных,
-
пресечении побега из-под стражи,
освобождении заложников, захваченных зданий,
помещений, сооружений, транспортных средств и участков,
-
пресечении массовых беспорядков,
остановке транспортных средств. (Приказ 840 – 03.09.2012 г)

8.

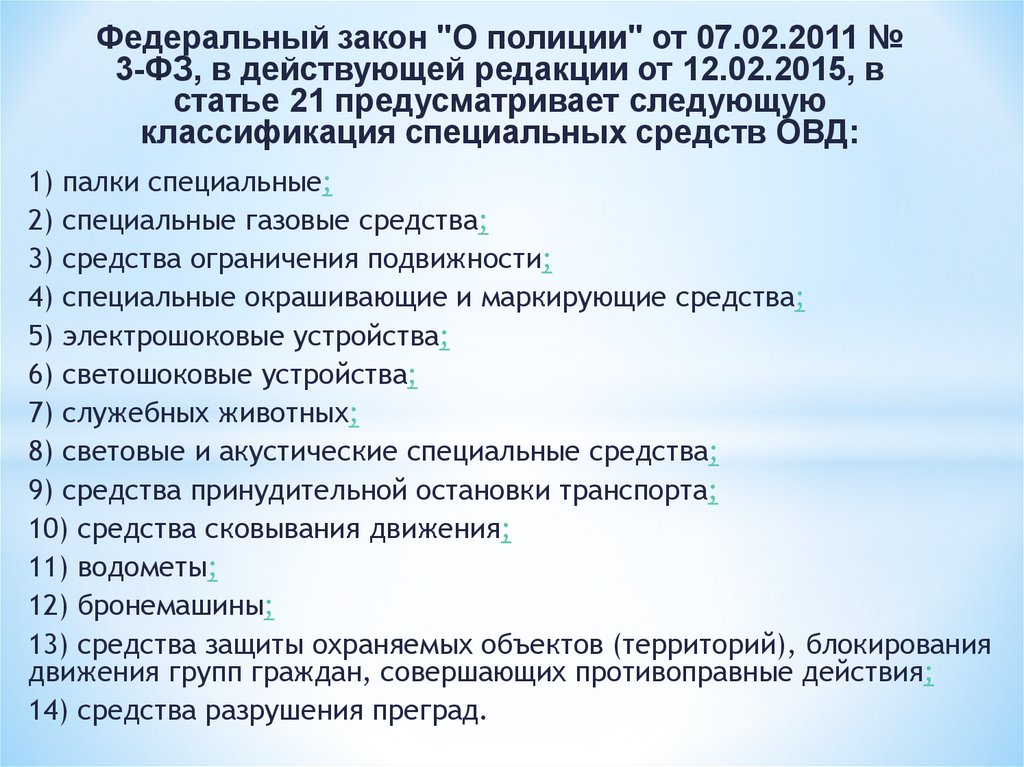

Федеральный закон "О полиции" от 07.02.2011 №
3-ФЗ, в действующей редакции от 12.02.2015, в
статье 21 предусматривает следующую
классификация специальных средств ОВД:
1) палки специальные;
2) специальные газовые средства;
3) средства ограничения подвижности;

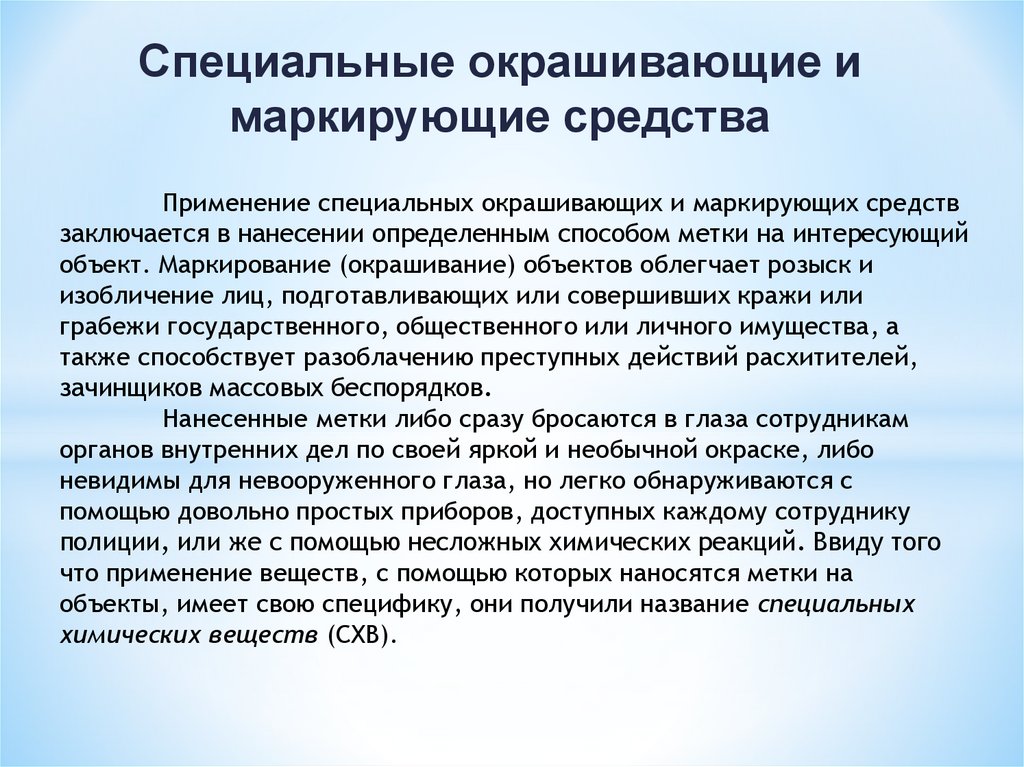

4) специальные окрашивающие и маркирующие средства;

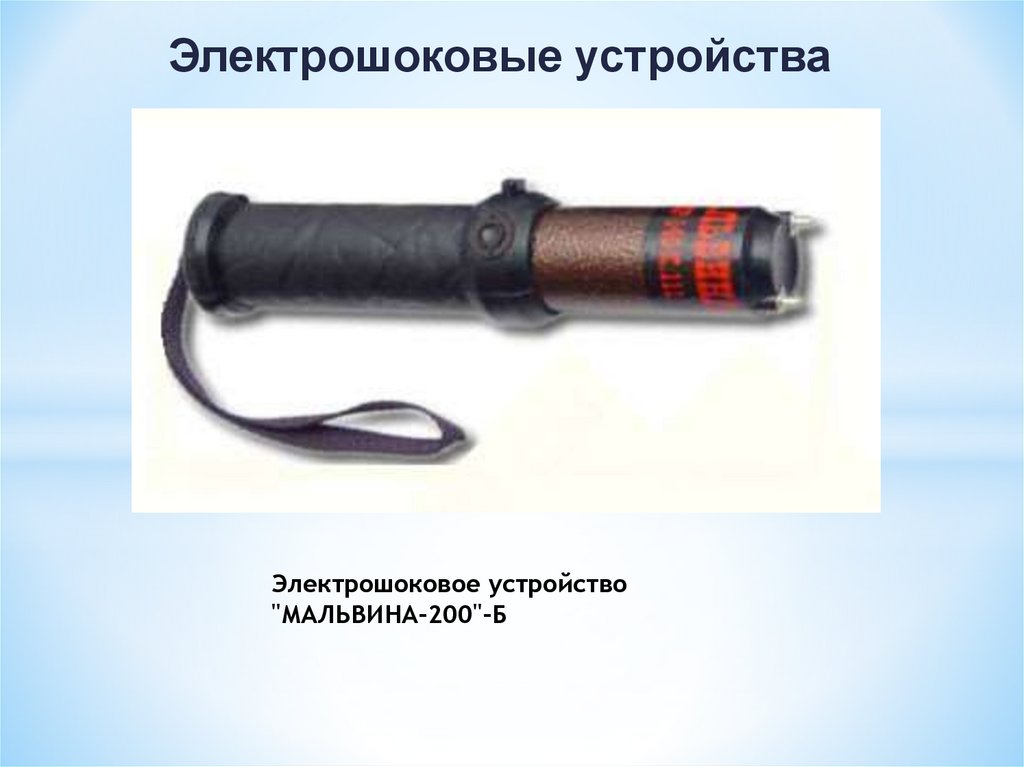

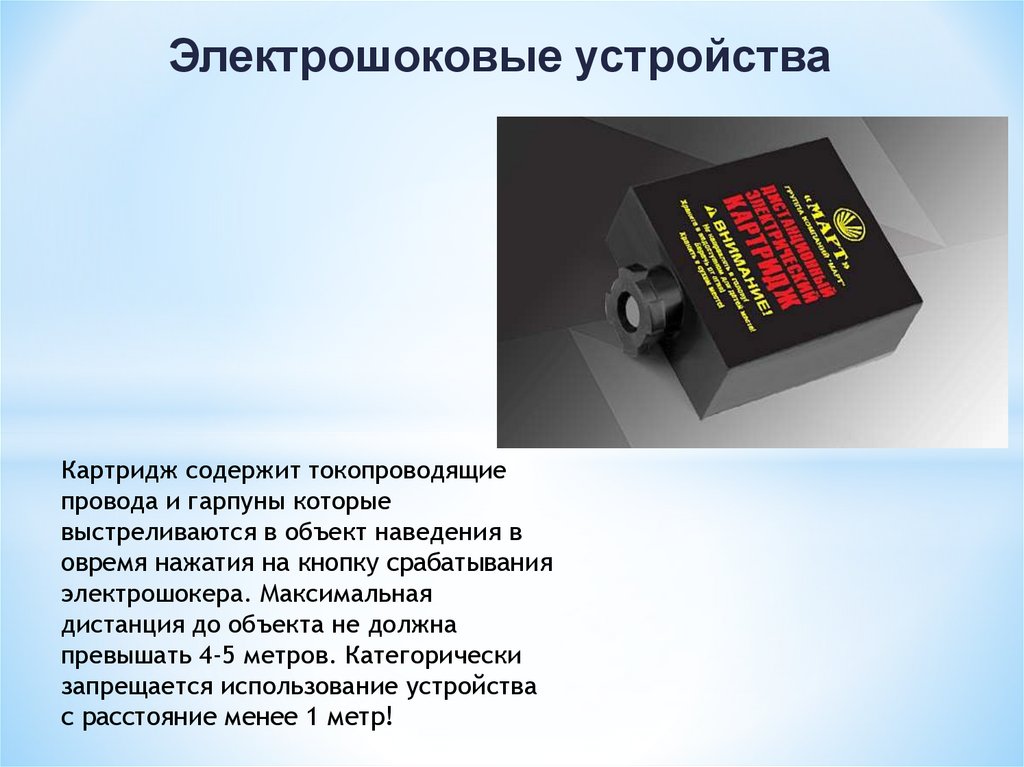

5) электрошоковые устройства;
6) светошоковые устройства;
7) служебных животных;

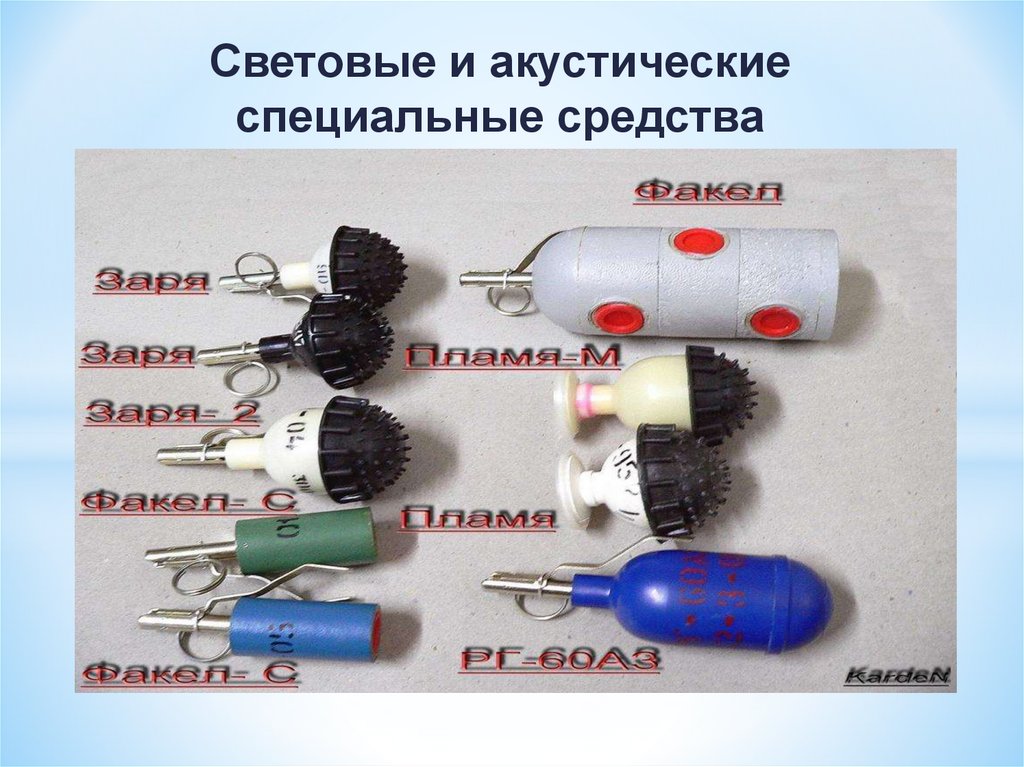

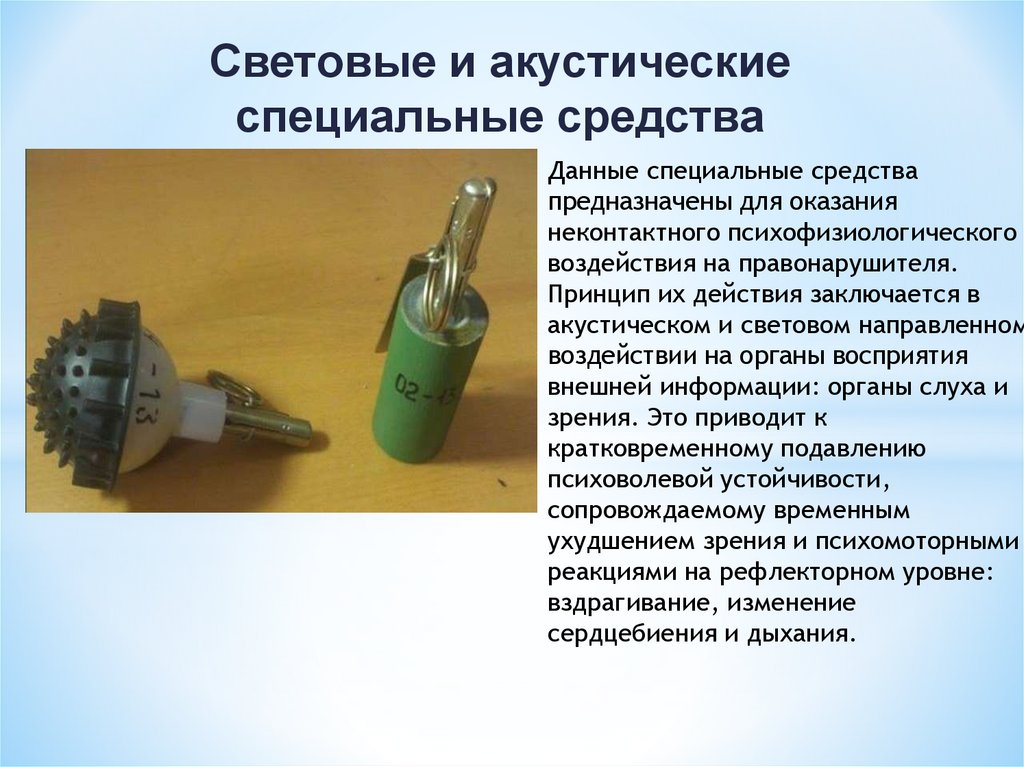

8) световые и акустические специальные средства;
9) средства принудительной остановки транспорта;
10) средства сковывания движения;

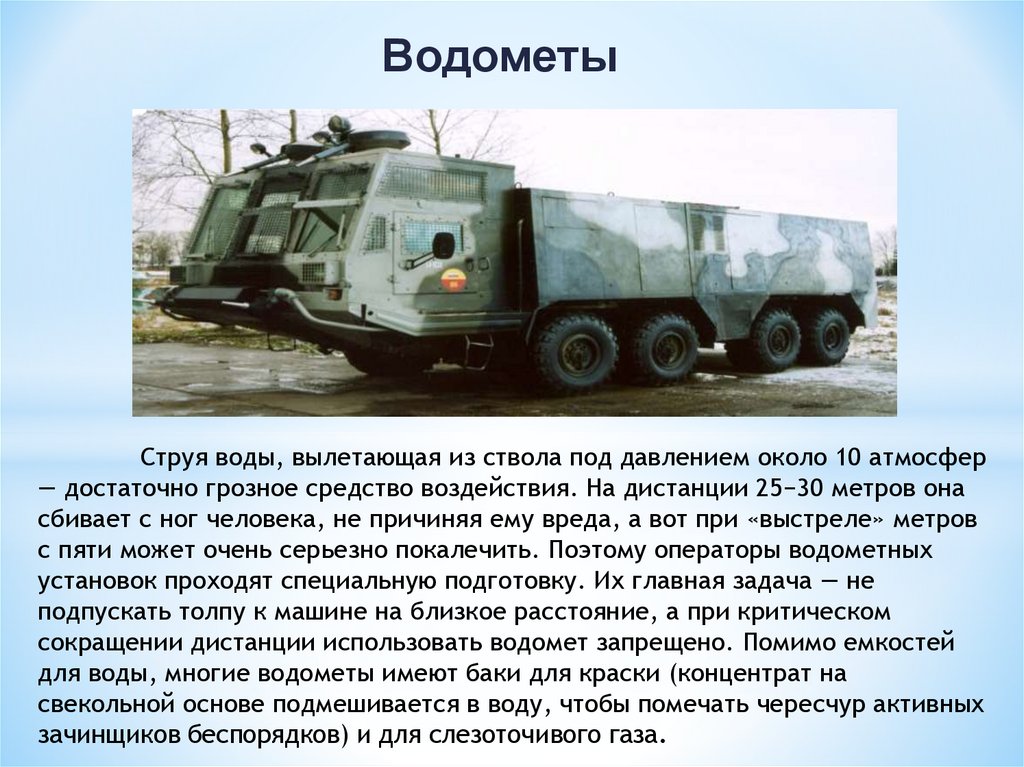

11) водометы;
12) бронемашины;

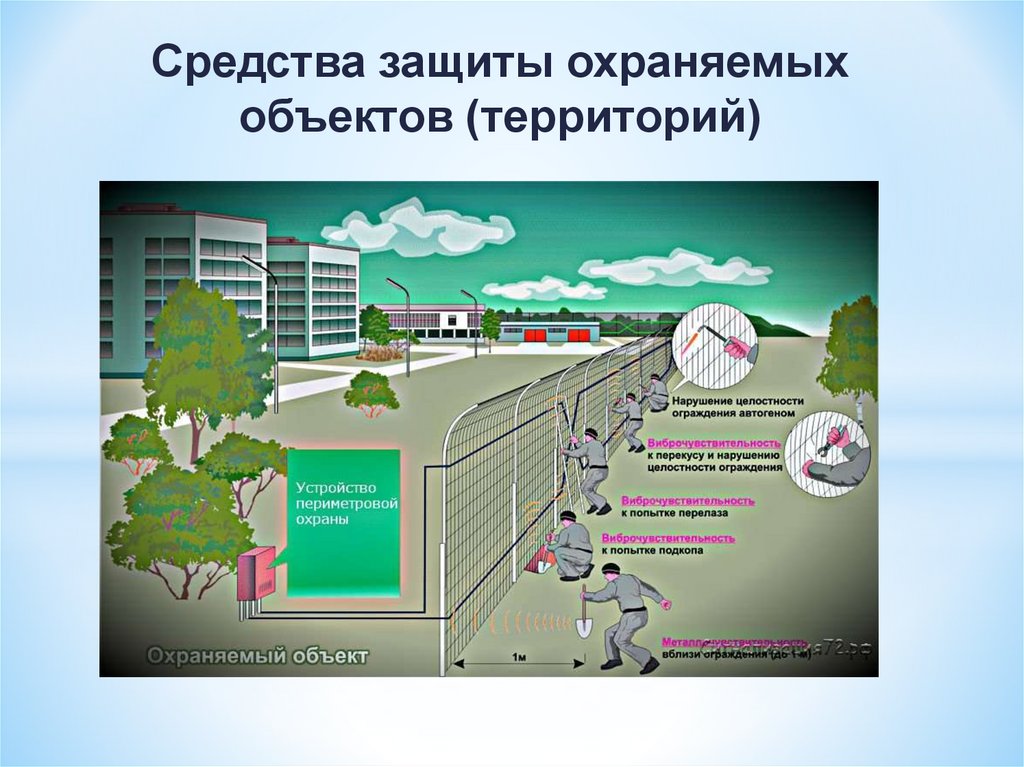

13) средства защиты охраняемых объектов (территорий), блокирования
движения групп граждан, совершающих противоправные действия;

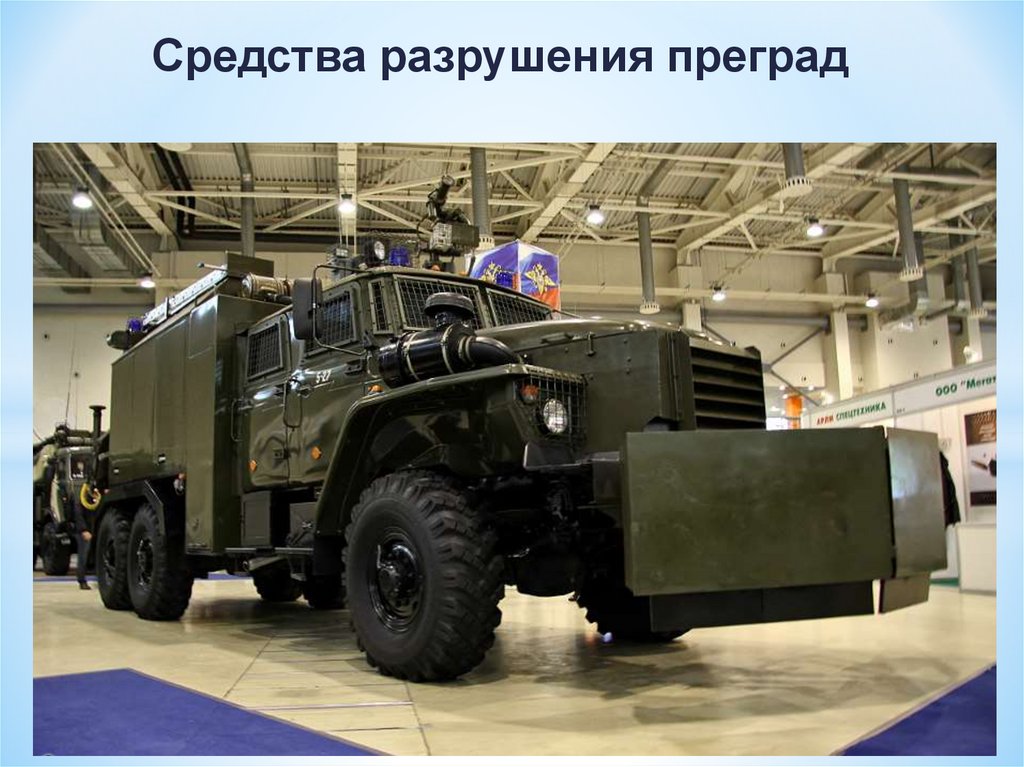

14) средства разрушения преград.

9.

Вопрос 2
Правовые основы применения
специальных средств ОВД.

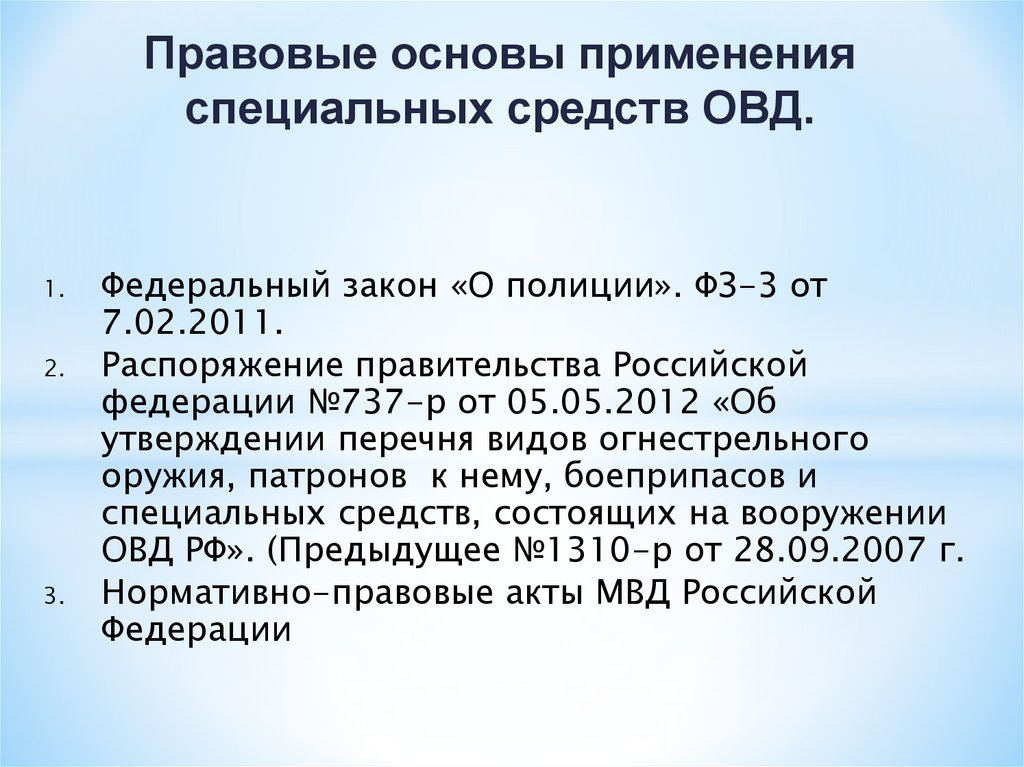

10.

Правовые основы применения
специальных средств ОВД.
1.
2.
3.
Федеральный закон «О полиции». ФЗ-3 от
7.02.2011.
Распоряжение правительства Российской
федерации №737-р от 05.05.2012 «Об
утверждении перечня видов огнестрельного
оружия, патронов к нему, боеприпасов и
специальных средств, состоящих на вооружении
ОВД РФ». (Предыдущее №1310-р от 28.09.2007 г.
Нормативно-правовые акты МВД Российской
Федерации

11.

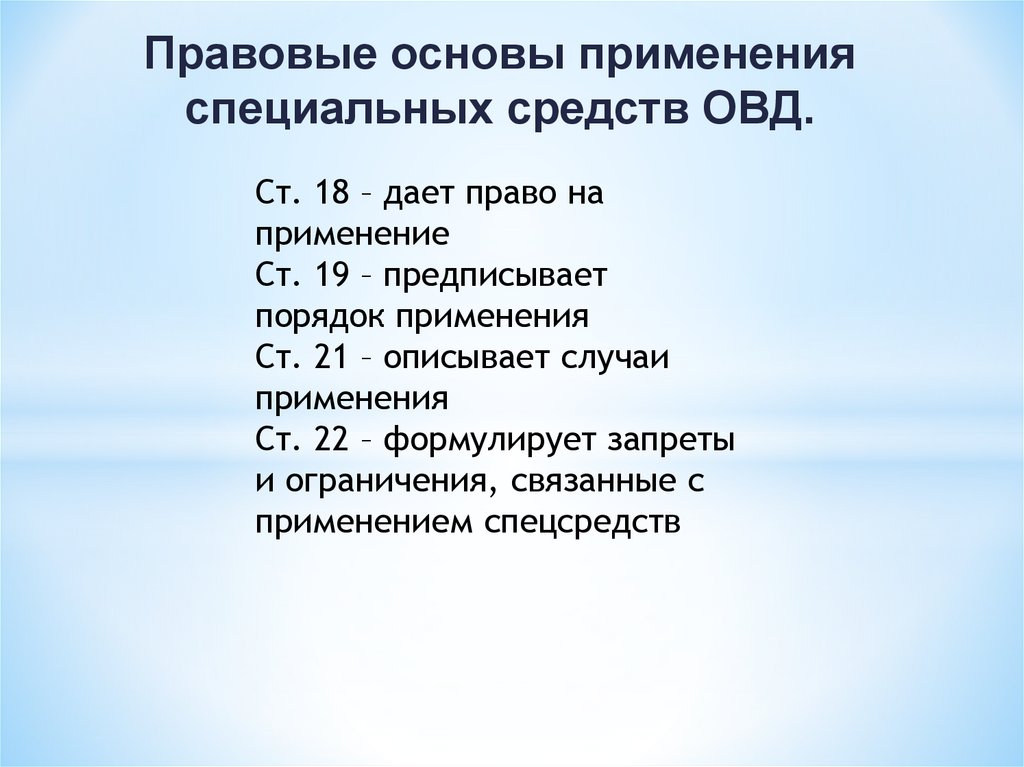

Правовые основы применения
специальных средств ОВД.
Ст. 18 – дает право на
применение
Ст. 19 – предписывает
порядок применения
Ст. 21 – описывает случаи
применения

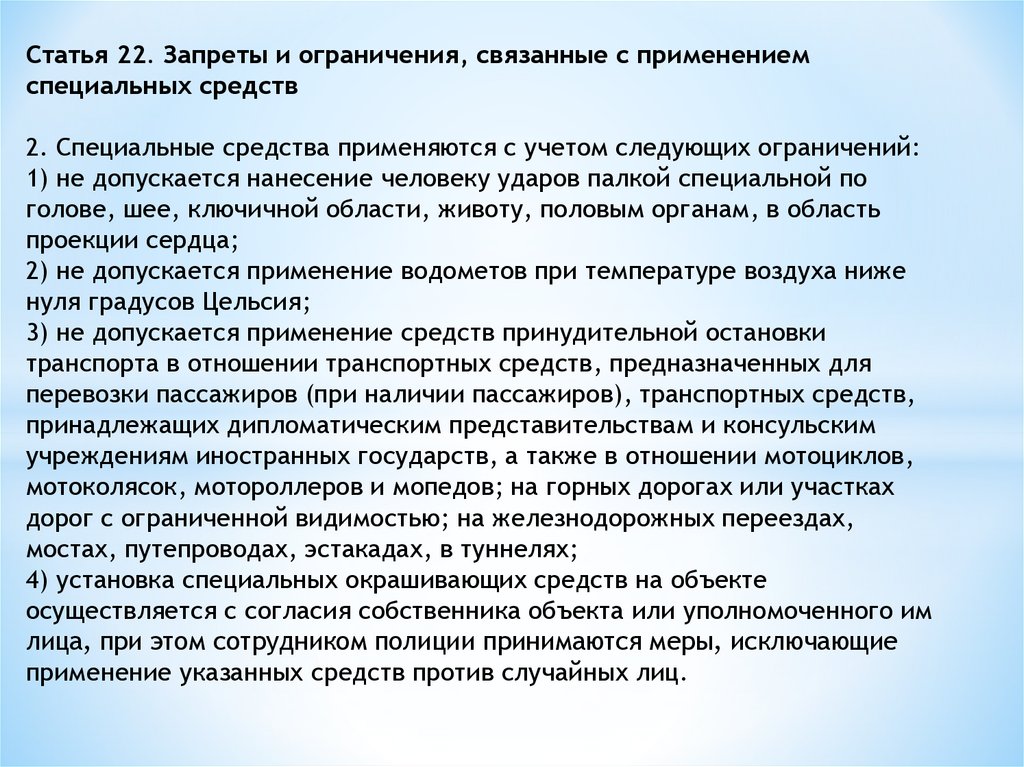

Ст. 22 – формулирует запреты
и ограничения, связанные с
применением спецсредств

12.

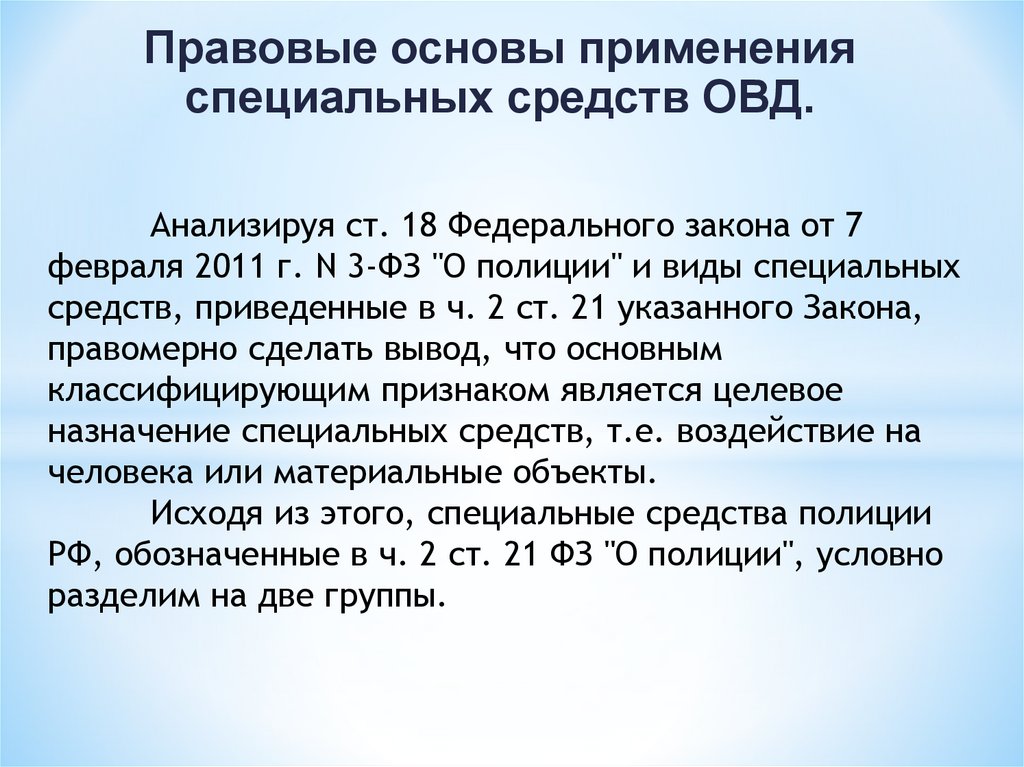

Правовые основы применения
специальных средств ОВД.
Анализируя ст. 18 Федерального закона от 7
февраля 2011 г. N 3-ФЗ "О полиции" и виды специальных
средств, приведенные в ч. 2 ст. 21 указанного Закона,
правомерно сделать вывод, что основным
классифицирующим признаком является целевое
назначение специальных средств, т.е. воздействие на
человека или материальные объекты.
Исходя из этого, специальные средства полиции
РФ, обозначенные в ч. 2 ст. 21 ФЗ "О полиции", условно
разделим на две группы.

13.

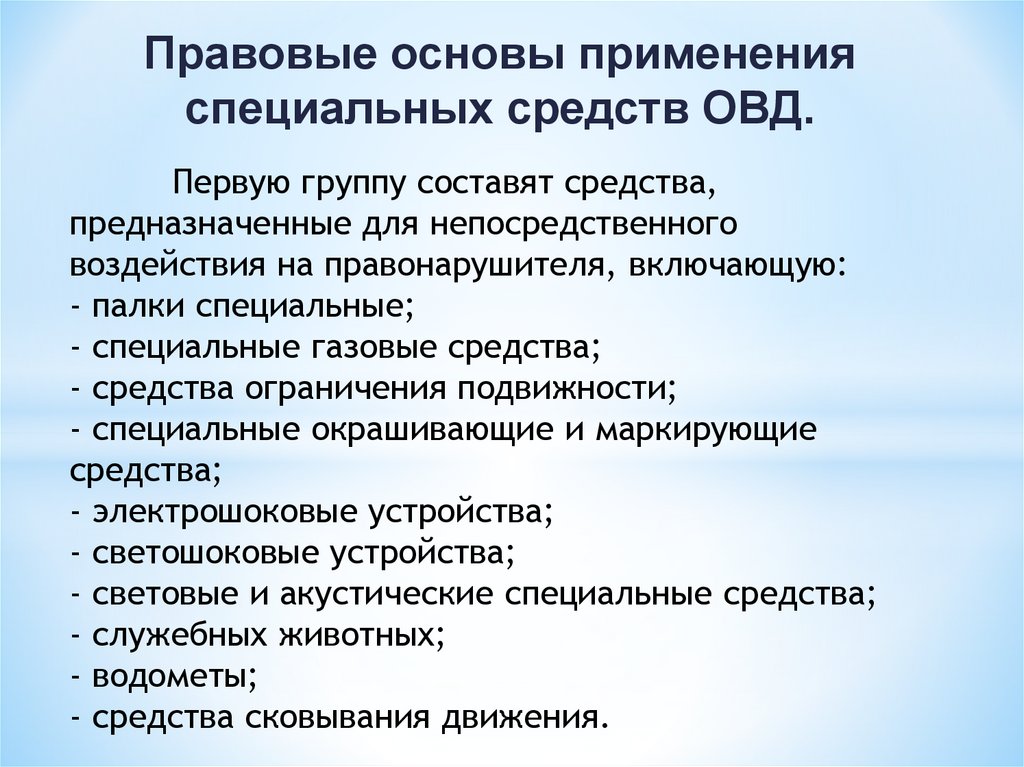

Правовые основы применения
специальных средств ОВД.
Первую группу составят средства,
предназначенные для непосредственного
воздействия на правонарушителя, включающую:
- палки специальные;
- специальные газовые средства;
- средства ограничения подвижности;
- специальные окрашивающие и маркирующие
средства;
- электрошоковые устройства;
- светошоковые устройства;
- световые и акустические специальные средства;
- служебных животных;
- водометы;
- средства сковывания движения.

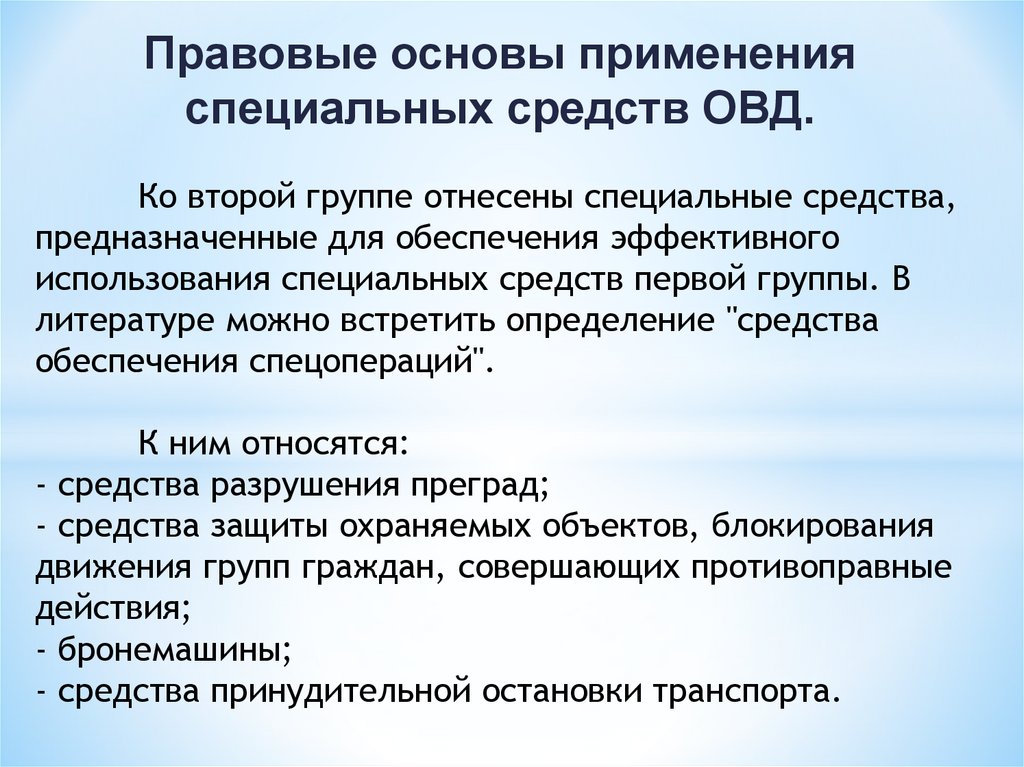

14.

Правовые основы применения
специальных средств ОВД.
Ко второй группе отнесены специальные средства,
предназначенные для обеспечения эффективного
использования специальных средств первой группы. В
литературе можно встретить определение "средства
обеспечения спецопераций".
К ним относятся:
- средства разрушения преград;
- средства защиты охраняемых объектов, блокирования
движения групп граждан, совершающих противоправные
действия;
- бронемашины;
- средства принудительной остановки транспорта.

15.

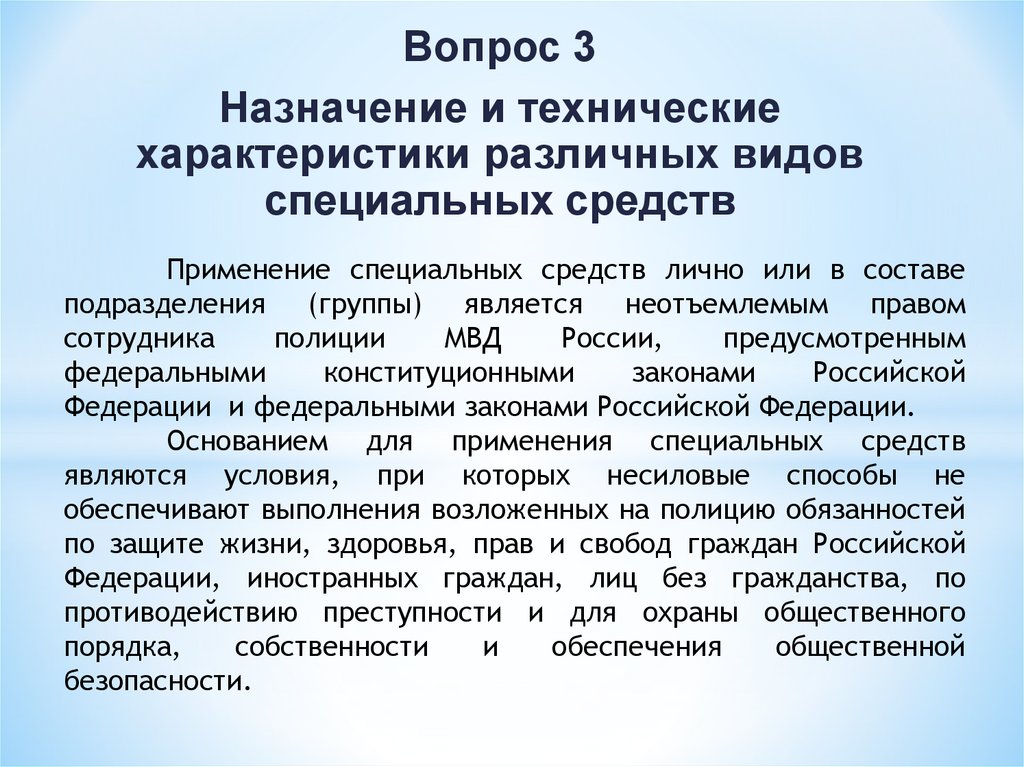

Вопрос 3
Назначение и технические
характеристики различных видов
специальных средств
Применение специальных средств лично или в составе
подразделения (группы) является неотъемлемым правом
сотрудника
полиции
МВД
России,
предусмотренным
федеральными
конституционными
законами
Российской
Федерации и федеральными законами Российской Федерации.
Основанием для применения специальных средств
являются условия, при которых несиловые способы не
обеспечивают выполнения возложенных на полицию обязанностей
по защите жизни, здоровья, прав и свобод граждан Российской
Федерации, иностранных граждан, лиц без гражданства, по
противодействию преступности и для охраны общественного
порядка,
собственности
и
обеспечения
общественной
безопасности.

16.

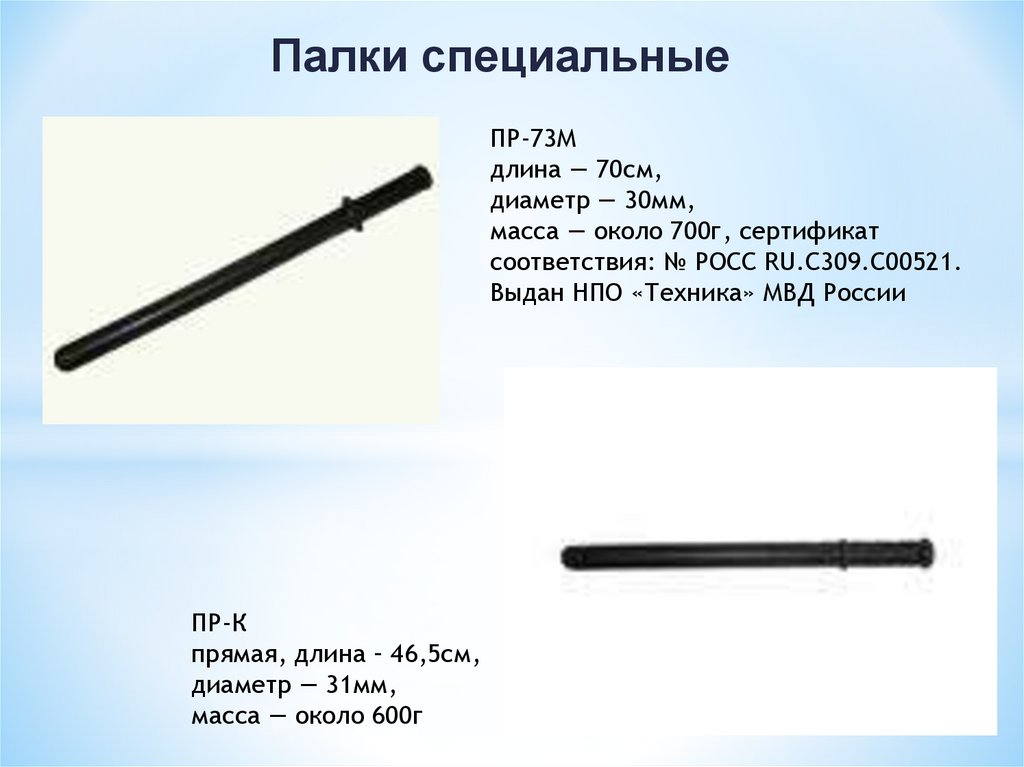

Палки специальные
ПР-73М
длина — 70см,
диаметр — 30мм,
масса — около 700г, сертификат
соответствия: № РОСС RU.С309.С00521.
Выдан НПО «Техника» МВД России
ПР-К
прямая, длина – 46,5см,
диаметр — 31мм,
масса — около 600г

17.

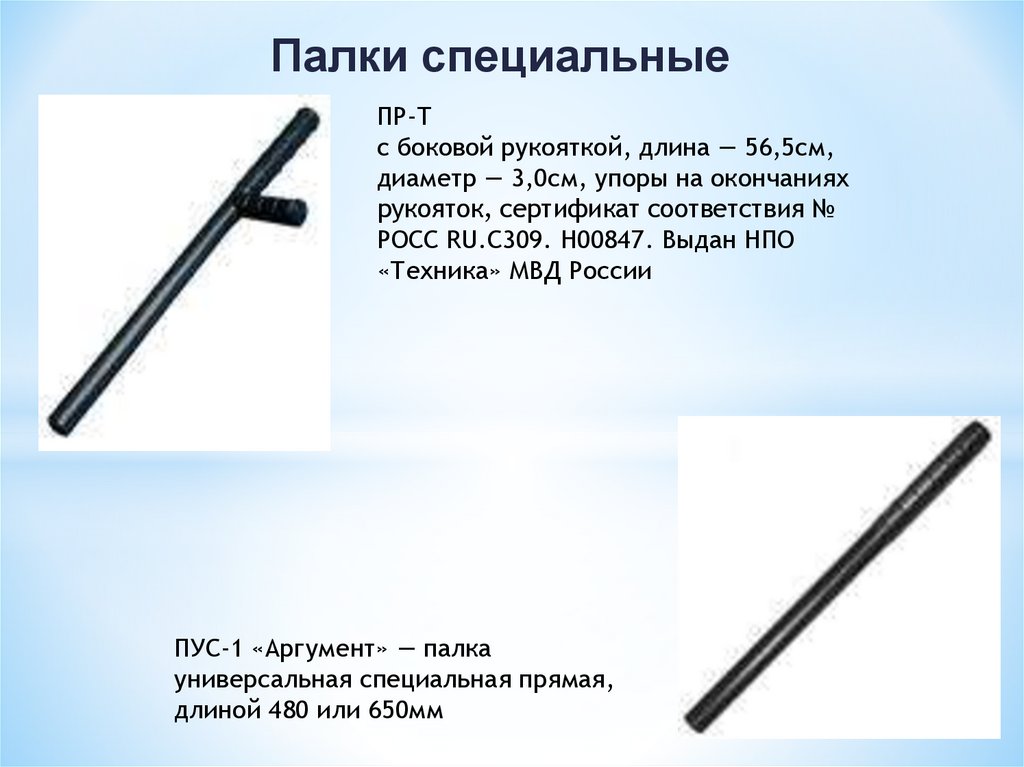

Палки специальные
ПР-Т
с боковой рукояткой, длина — 56,5см,
диаметр — 3,0см, упоры на окончаниях
рукояток, сертификат соответствия №
РОСС RU.С309. Н00847. Выдан НПО
«Техника» МВД России
ПУС-1 «Аргумент» — палка
универсальная специальная прямая,
длиной 480 или 650мм

18.

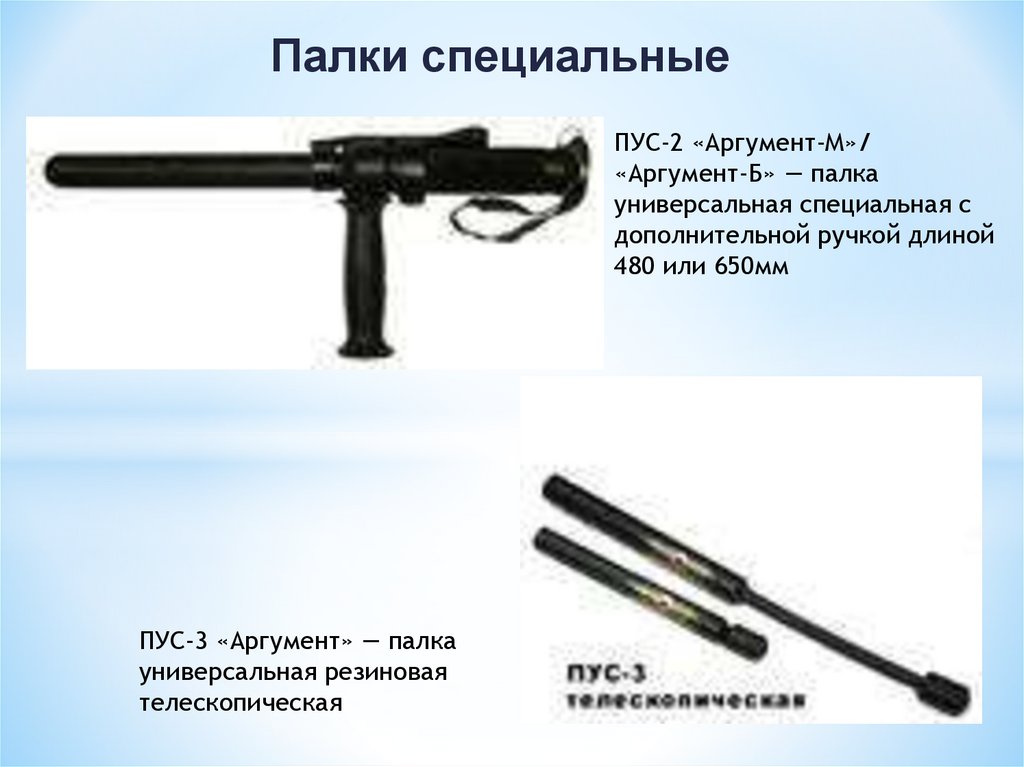

Палки специальные
ПУС-2 «Аргумент-М»/
«Аргумент-Б» — палка
универсальная специальная с
дополнительной ручкой длиной
480 или 650мм
ПУС-3 «Аргумент» — палка
универсальная резиновая
телескопическая

19.

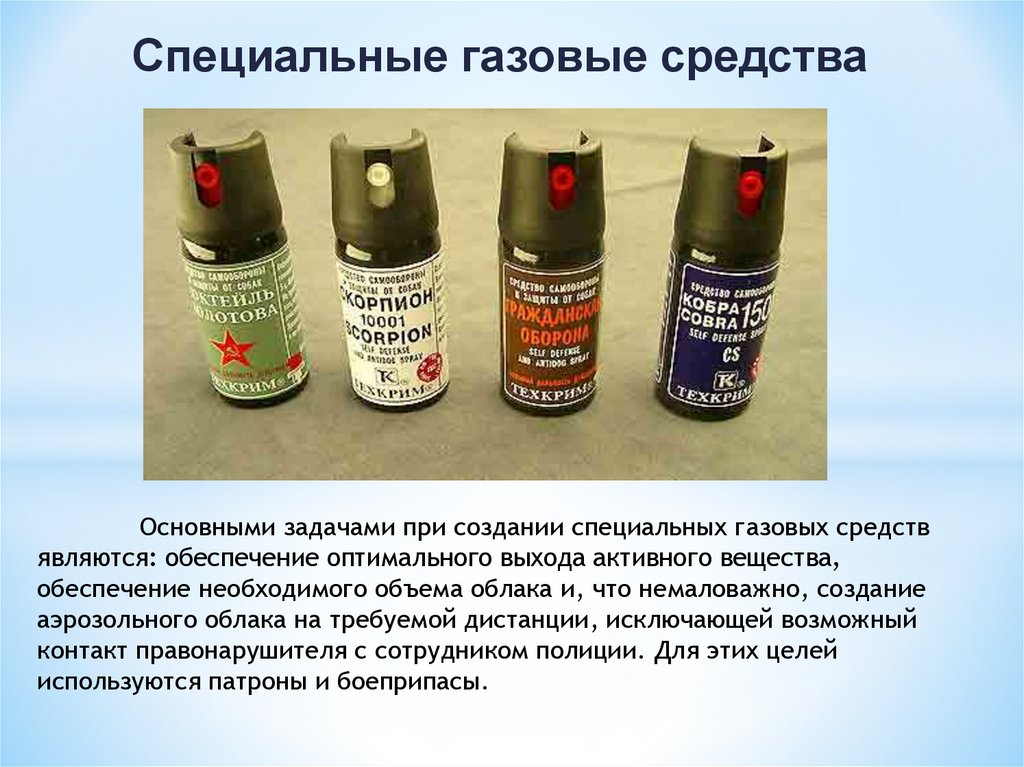

Специальные газовые средства
Основными задачами при создании специальных газовых средств
являются: обеспечение оптимального выхода активного вещества,
обеспечение необходимого объема облака и, что немаловажно, создание
аэрозольного облака на требуемой дистанции, исключающей возможный
контакт правонарушителя с сотрудником полиции. Для этих целей
используются патроны и боеприпасы.

20.

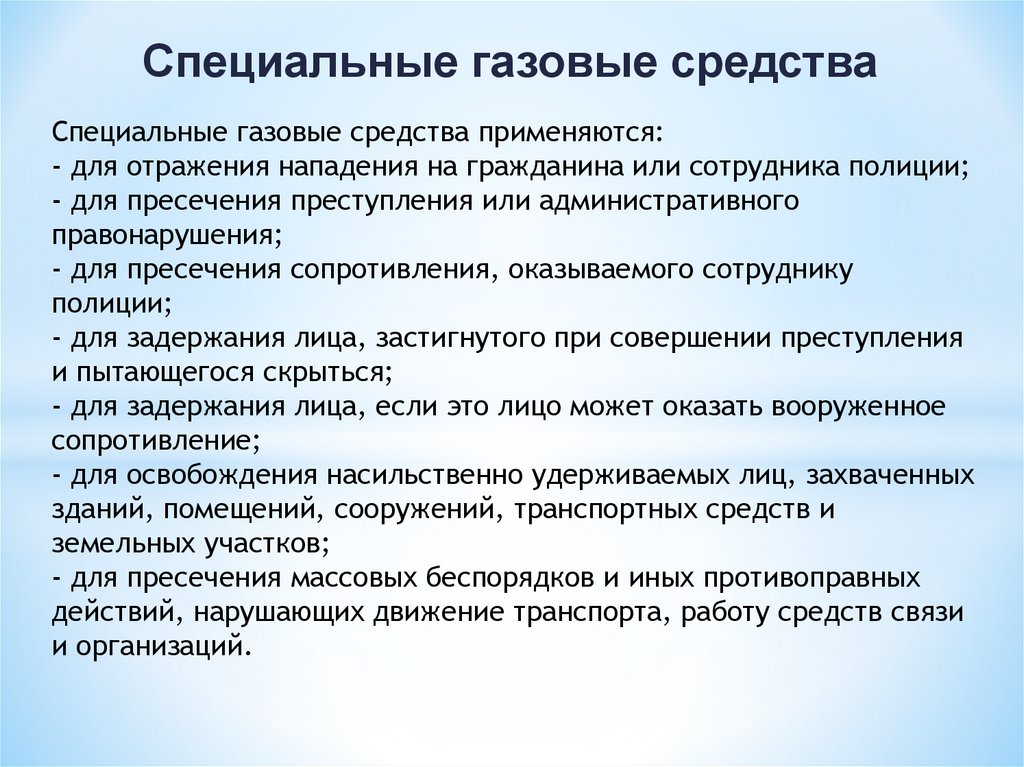

Специальные газовые средства
Специальные газовые средства применяются:
- для отражения нападения на гражданина или сотрудника полиции;
- для пресечения преступления или административного
правонарушения;
- для пресечения сопротивления, оказываемого сотруднику
полиции;
- для задержания лица, застигнутого при совершении преступления
и пытающегося скрыться;
- для задержания лица, если это лицо может оказать вооруженное
сопротивление;
- для освобождения насильственно удерживаемых лиц, захваченных
зданий, помещений, сооружений, транспортных средств и
земельных участков;
- для пресечения массовых беспорядков и иных противоправных
действий, нарушающих движение транспорта, работу средств связи
и организаций.

21.

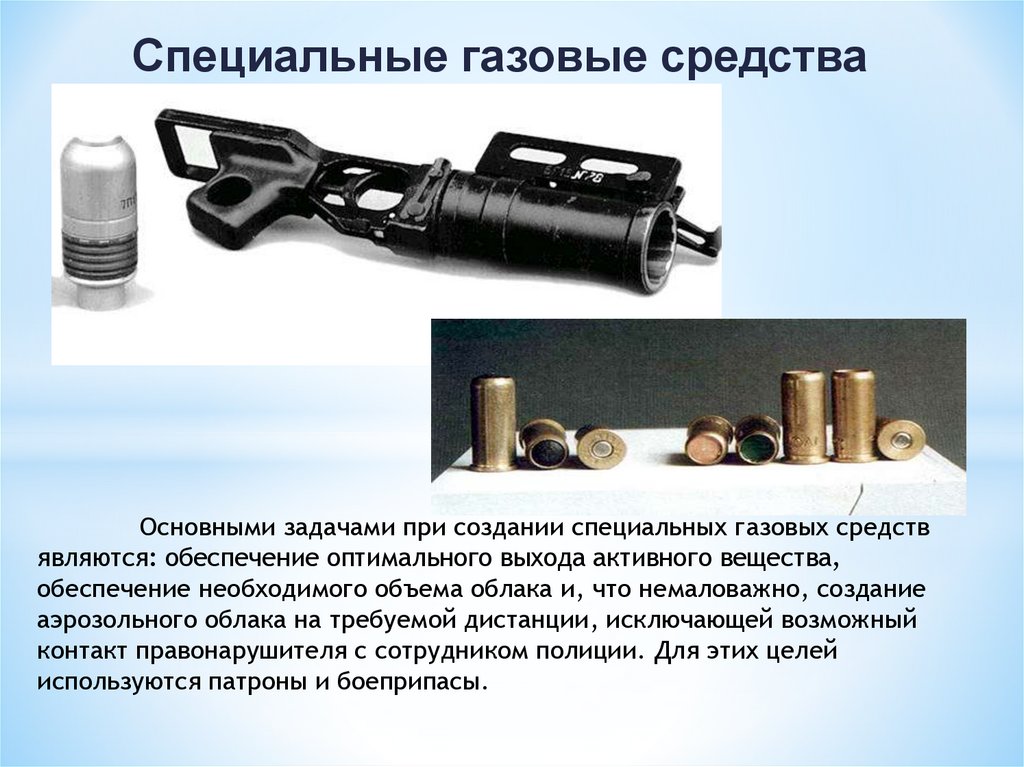

Специальные газовые средства
Основными задачами при создании специальных газовых средств
являются: обеспечение оптимального выхода активного вещества,
обеспечение необходимого объема облака и, что немаловажно, создание
аэрозольного облака на требуемой дистанции, исключающей возможный
контакт правонарушителя с сотрудником полиции. Для этих целей
используются патроны и боеприпасы.

22.

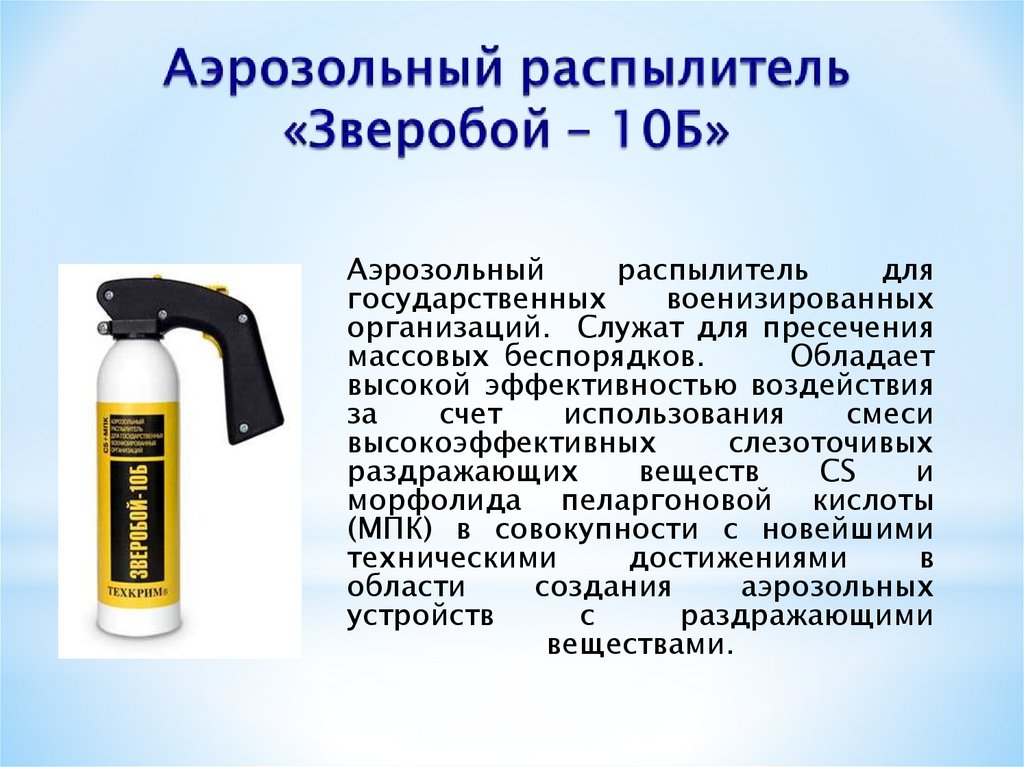

Аэрозольный
распылитель
для
государственных
военизированных
организаций. Служат для пресечения
массовых беспорядков.
Обладает
высокой эффективностью воздействия
за
счет
использования
смеси
высокоэффективных
слезоточивых
раздражающих
веществ
CS
и
морфолида пеларгоновой кислоты
(МПК) в совокупности с новейшими
техническими
достижениями
в
области
создания
аэрозольных
устройств
с
раздражающими
веществами.

23.

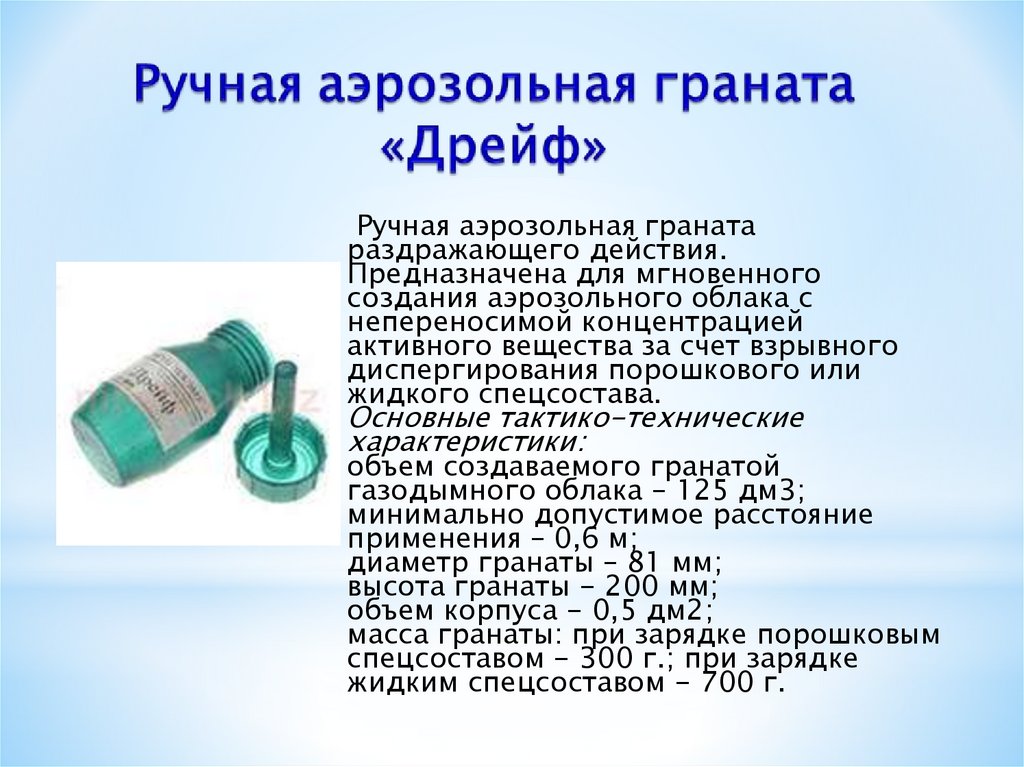

Ручная аэрозольная граната
раздражающего действия.
Предназначена для мгновенного
создания аэрозольного облака с
непереносимой концентрацией
активного вещества за счет взрывного
диспергирования порошкового или
жидкого спецсостава.
Основные тактико-технические
характеристики:
объем создаваемого гранатой
газодымного облака – 125 дм3;
минимально допустимое расстояние
применения – 0,6 м;
диаметр гранаты – 81 мм;
высота гранаты - 200 мм;
объем корпуса - 0,5 дм2;
масса гранаты: при зарядке порошковым
спецсоставом - 300 г.; при зарядке
жидким спецсоставом - 700 г.

24.

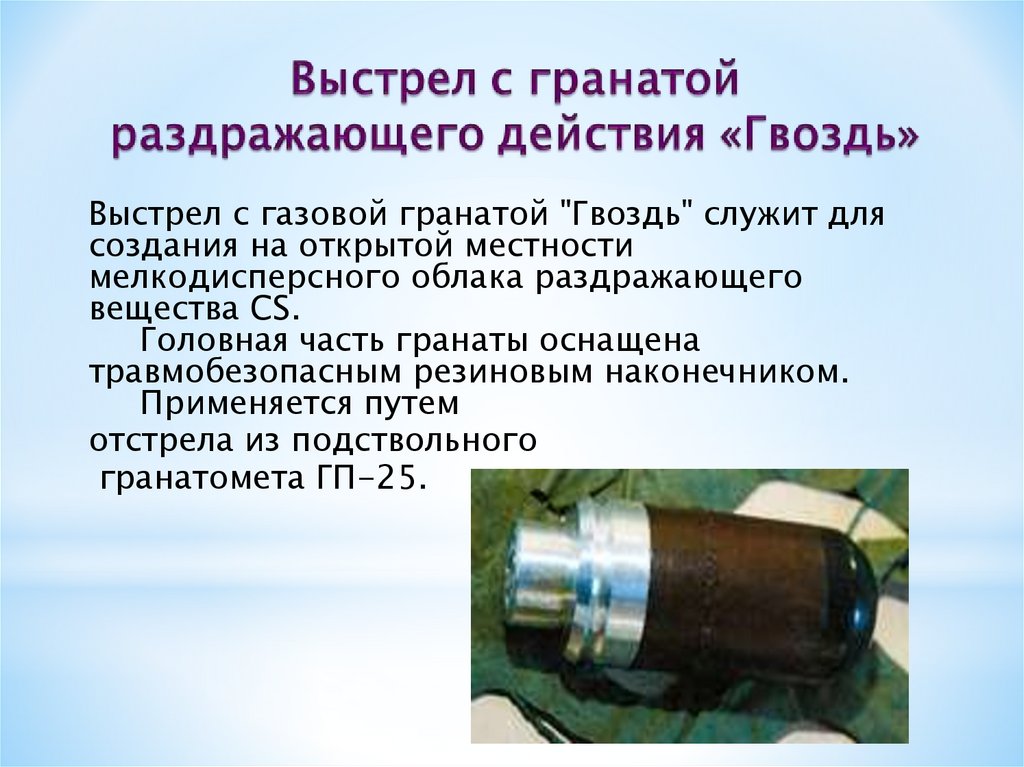

Выстрел с газовой гранатой "Гвоздь" служит для
создания на открытой местности
мелкодисперсного облака раздражающего
вещества CS.
Головная часть гранаты оснащена
травмобезопасным резиновым наконечником.
Применяется путем
отстрела из подствольного
гранатомета ГП-25.

25.

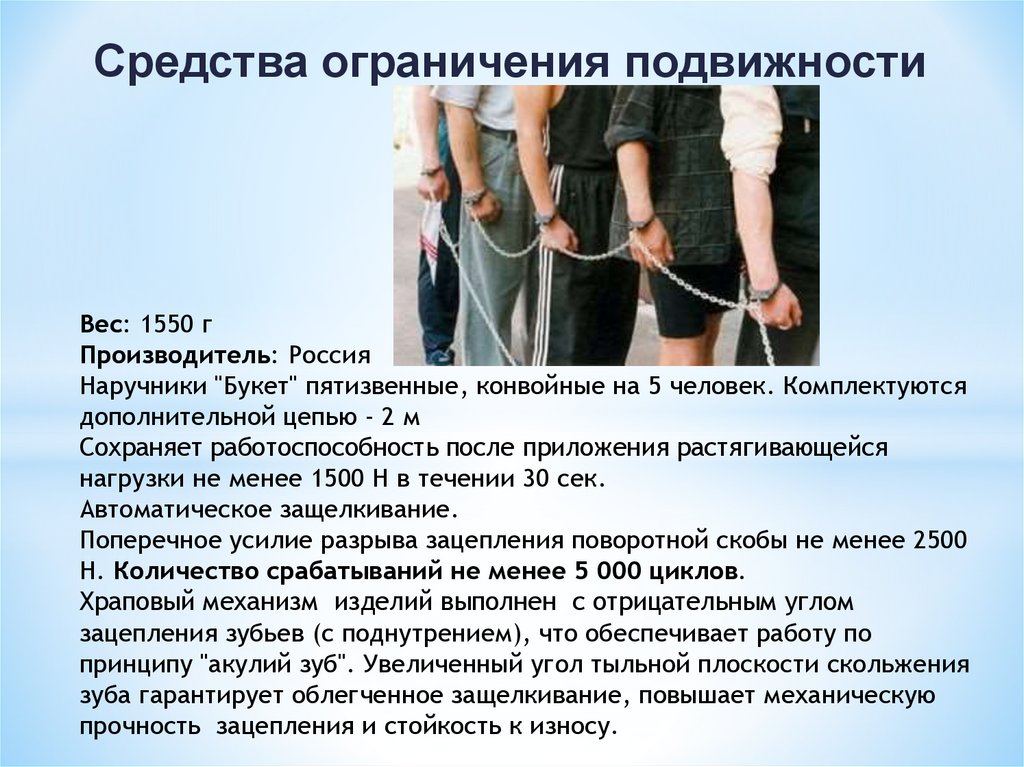

Средства ограничения подвижности
Вес: 1550 г
Производитель: Россия
Наручники "Букет" пятизвенные, конвойные на 5 человек. Комплектуются
дополнительной цепью - 2 м
Сохраняет работоспособность после приложения растягивающейся
нагрузки не менее 1500 Н в течении 30 сек.
Автоматическое защелкивание.
Поперечное усилие разрыва зацепления поворотной скобы не менее 2500
Н. Количество срабатываний не менее 5 000 циклов.
Храповый механизм изделий выполнен с отрицательным углом
зацепления зубьев (с поднутрением), что обеспечивает работу по
принципу "акулий зуб". Увеличенный угол тыльной плоскости скольжения
зуба гарантирует облегченное защелкивание, повышает механическую
прочность зацепления и стойкость к износу.

26.

Средства ограничения подвижности
БКС-1 "Прикол" имеют стационарное крепление в виде анкерного болта.
Позволяют ограничить свободу движений, надежно приковав конвоируемого к
стене.
Время установки не более 5 минут.
Регулируемый размер браслетов.
Фиксатор замка предотвращает несанкционированное отпирание наручников.
На одной из неподвижных скоб выполнена ключевина для отпирания
наручников ключом.
Масса не более 0,33 кг.

27.

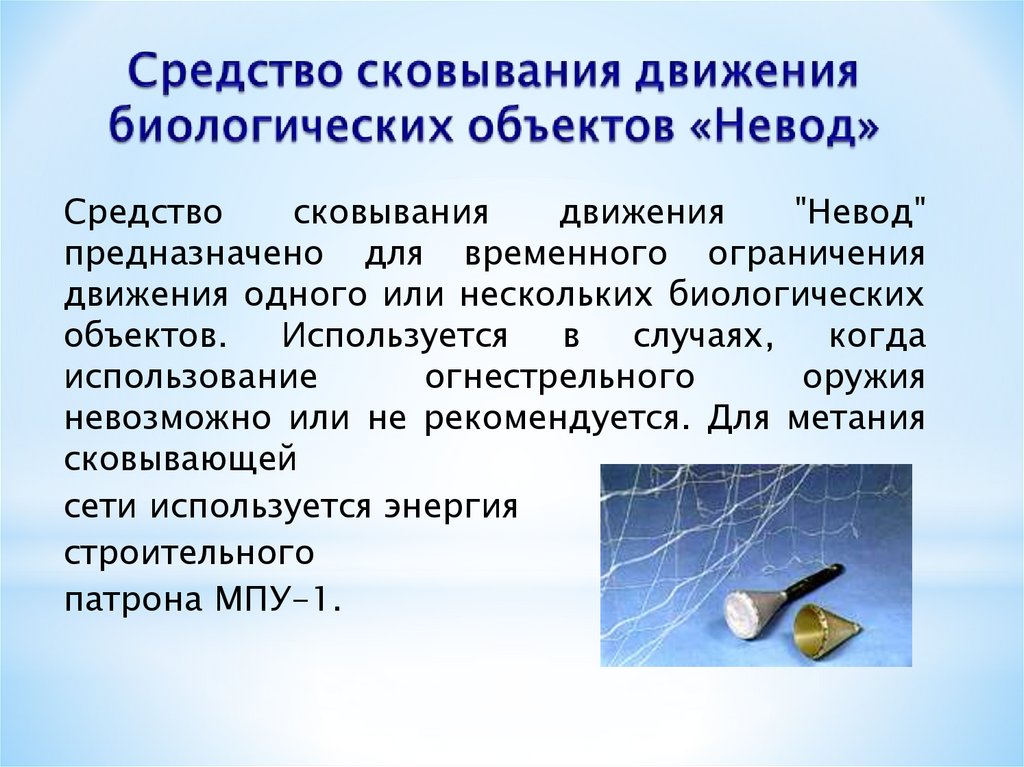

Средство
сковывания
движения
"Невод"
предназначено для временного ограничения
движения одного или нескольких биологических
объектов.
Используется
в
случаях,
когда
использование
огнестрельного
оружия
невозможно или не рекомендуется. Для метания
сковывающей
сети используется энергия
строительного
патрона МПУ-1.

28.

Специальные окрашивающие и
маркирующие средства
Применение специальных окрашивающих и маркирующих средств
заключается в нанесении определенным способом метки на интересующий
объект. Маркирование (окрашивание) объектов облегчает розыск и
изобличение лиц, подготавливающих или совершивших кражи или
грабежи государственного, общественного или личного имущества, а
также способствует разоблачению преступных действий расхитителей,
зачинщиков массовых беспорядков.
Нанесенные метки либо сразу бросаются в глаза сотрудникам
органов внутренних дел по своей яркой и необычной окраске, либо
невидимы для невооруженного глаза, но легко обнаруживаются с
помощью довольно простых приборов, доступных каждому сотруднику
полиции, или же с помощью несложных химических реакций. Ввиду того
что применение веществ, с помощью которых наносятся метки на
объекты, имеет свою специфику, они получили название специальных
химических веществ (СХВ).

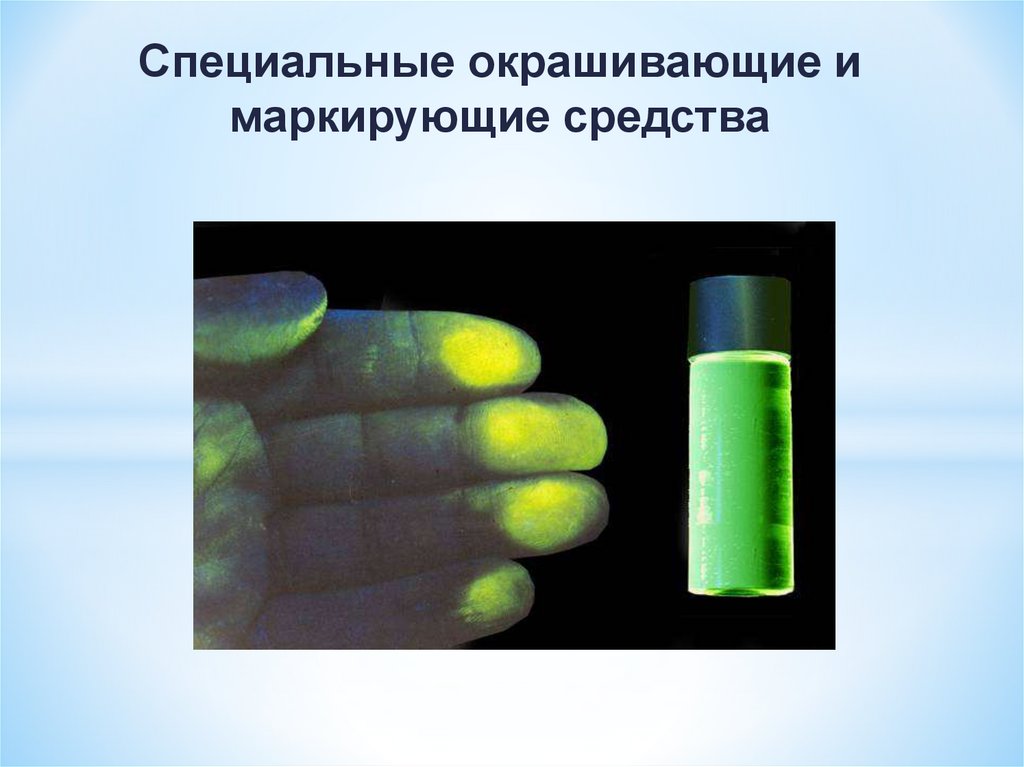

29.

Специальные окрашивающие и
маркирующие средства

30.

Специальные окрашивающие и
маркирующие средства

31.

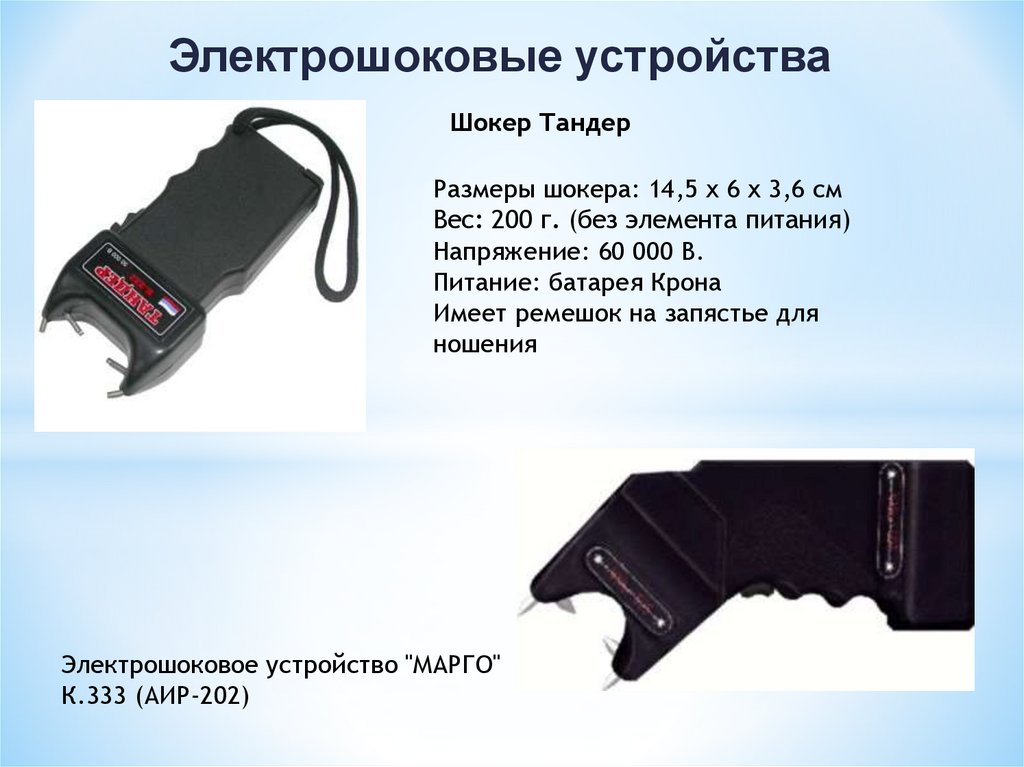

Электрошоковые устройства
Шокер Тандер
Размеры шокера: 14,5 x 6 x 3,6 см
Вес: 200 г. (без элемента питания)
Напряжение: 60 000 В.
Питание: батарея Крона
Имеет ремешок на запястье для
ношения
Электрошоковое устройство "МАРГО"
К.333 (АИР-202)

32.

Электрошоковые устройства
Электрошоковое устройство
"МАЛЬВИНА-200"-Б

33.

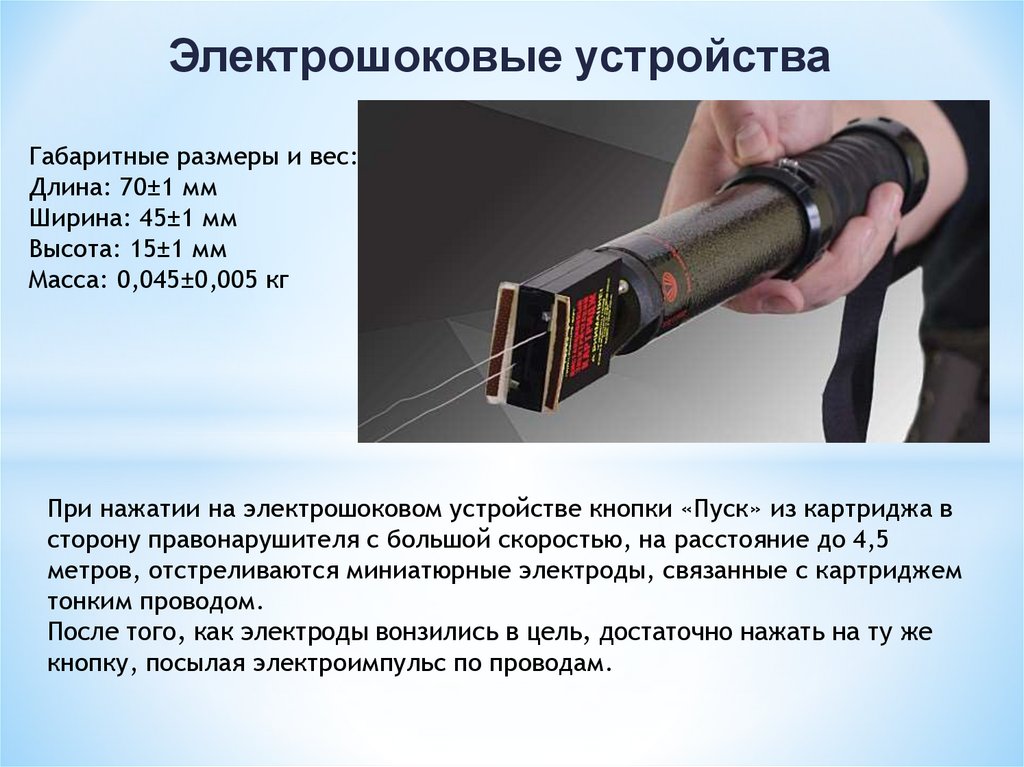

Электрошоковые устройства
Габаритные размеры и вес:
Длина: 70±1 мм
Ширина: 45±1 мм
Высота: 15±1 мм
Масса: 0,045±0,005 кг
При нажатии на электрошоковом устройстве кнопки «Пуск» из картриджа в
сторону правонарушителя с большой скоростью, на расстояние до 4,5
метров, отстреливаются миниатюрные электроды, связанные с картриджем
тонким проводом.
После того, как электроды вонзились в цель, достаточно нажать на ту же
кнопку, посылая электроимпульс по проводам.

34.

Электрошоковые устройства

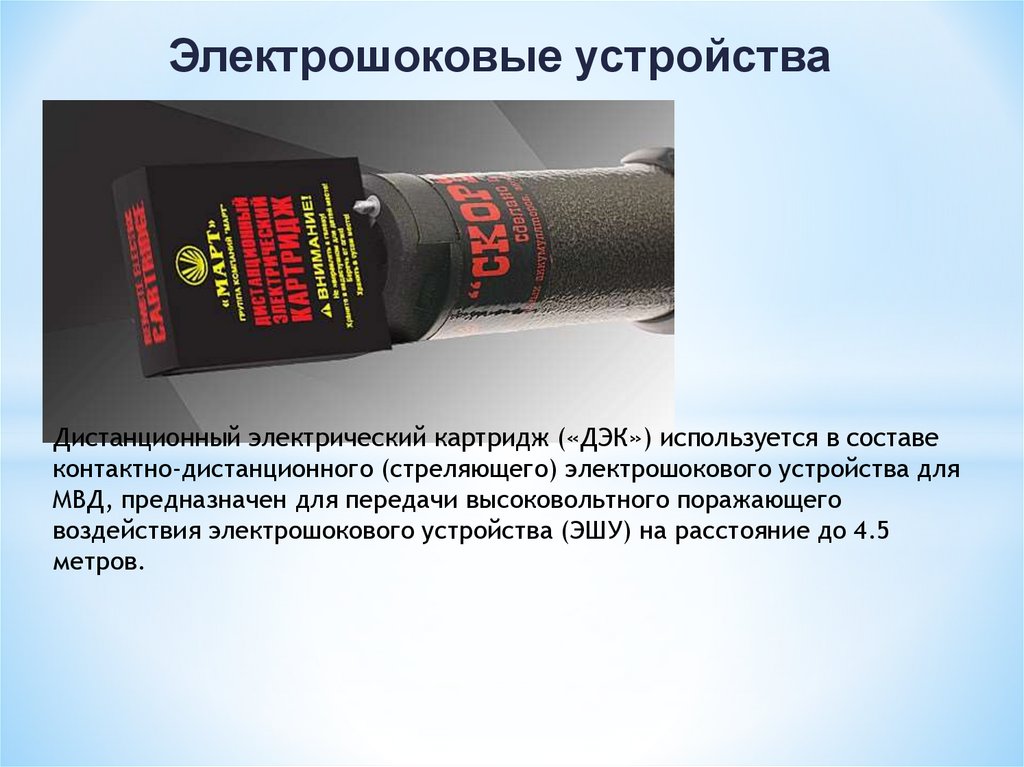

Дистанционный электрический картридж («ДЭК») используется в составе
контактно-дистанционного (стреляющего) электрошокового устройства для
МВД, предназначен для передачи высоковольтного поражающего
воздействия электрошокового устройства (ЭШУ) на расстояние до 4.5
метров.

35.

Электрошоковые устройства
Картридж содержит токопроводящие
провода и гарпуны которые
выстреливаются в объект наведения в
овремя нажатия на кнопку срабатывания
электрошокера. Максимальная
дистанция до объекта не должна
превышать 4-5 метров. Категорически
запрещается использование устройства
с расстояние менее 1 метр!

36.

Электрошоковые устройства

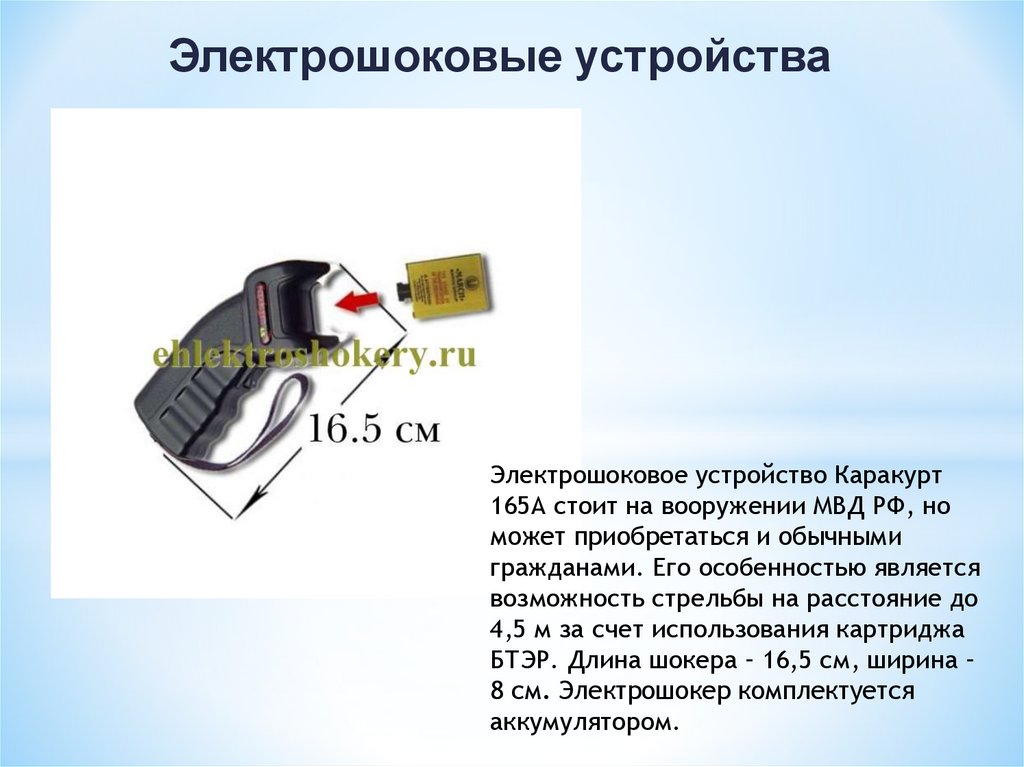

Электрошоковое устройство Каракурт
165А стоит на вооружении МВД РФ, но
может приобретаться и обычными
гражданами. Его особенностью является
возможность стрельбы на расстояние до
4,5 м за счет использования картриджа
БТЭР. Длина шокера – 16,5 см, ширина –
8 см. Электрошокер комплектуется
аккумулятором.

37.

Светошоковые устройства

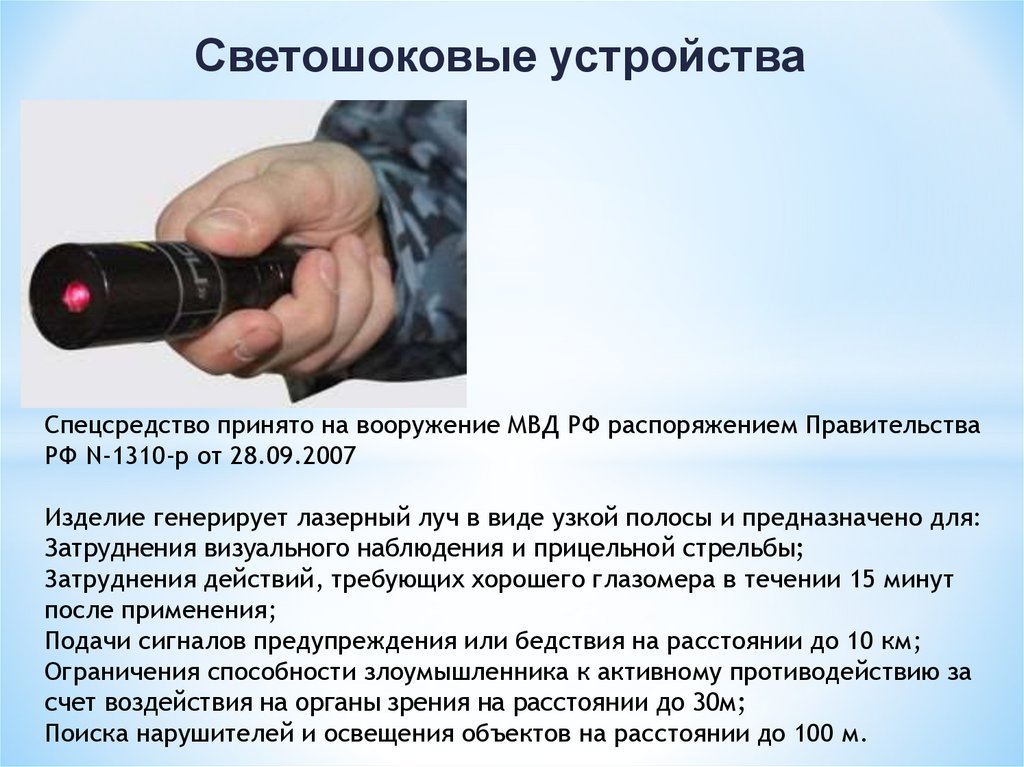

Cпецсредство принято на вооружение МВД РФ распоряжением Правительства
РФ N-1310-р от 28.09.2007
Изделие генерирует лазерный луч в виде узкой полосы и предназначено для:
Затруднения визуального наблюдения и прицельной стрельбы;
Затруднения действий, требующих хорошего глазомера в течении 15 минут
после применения;
Подачи сигналов предупреждения или бедствия на расстоянии до 10 км;
Ограничения способности злоумышленника к активному противодействию за
счет воздействия на органы зрения на расстоянии до 30м;
Поиска нарушителей и освещения объектов на расстоянии до 100 м.

38.

Служебные животные
Служебные собаки - отличные охранники, и очень часто
используются для охраны самых разных объектов, при
патрулировании, на контрольно-пропускных пунктах различного
назначения, во время розыска и задержания правонарушителей.

39.

Служебные животные
Особенно эффективны конные патрули
при оттеснении толпы во время
массовых беспорядков и при выявлении
зачинщиков волнений.
Эффективность конных
патрулей доказана
и проверена временем. Там,
где служебный автомобиль
не в состоянии проехать,
лошадь пройдет
без проблем. К тому же это
подразделение мобильнее
нарядов ППС, что тоже
немаловажно. Также
не стоит сбрасывать
со счетов фактор
психологического
воздействия
на потенциальных
правонарушителей.

40.

Служебные животные
Особенности несения патрульно-постовой службы с использованием
служебных лошадей
164. Организация несения патрульно-постовой службы с использованием
служебных лошадей осуществляется в установленном порядке.
Режим работы и время прибытия кавалеристов на службу устанавливается
с учетом времени подготовки личного и конского составов, а также
выдвижения к местам несения службы от мест постоянной дислокации и
обратно. (Устав ППС)

41.

Световые и акустические
специальные средства
Данные специальные средства
предназначены для оказания
неконтактного психофизиологического
воздействия на правонарушителя.
Принцип их действия заключается в
акустическом и световом направленном
воздействии на органы восприятия
внешней информации: органы слуха и
зрения. Это приводит к
кратковременному подавлению
психоволевой устойчивости,
сопровождаемому временным
ухудшением зрения и психомоторными
реакциями на рефлекторном уровне:
вздрагивание, изменение
сердцебиения и дыхания.

42.

Световые и акустические
специальные средства

43.

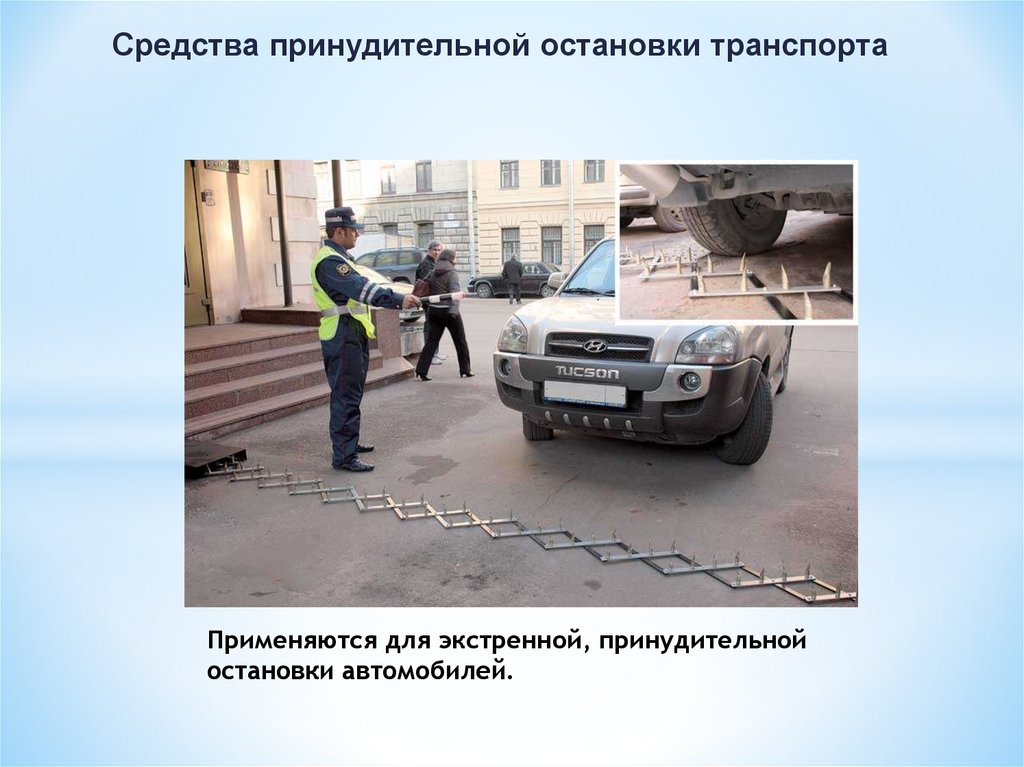

Средства принудительной остановки транспорта
Применяются для экстренной, принудительной
остановки автомобилей.

44.

Водометы
Струя воды, вылетающая из ствола под давлением около 10 атмосфер
— достаточно грозное средство воздействия. На дистанции 25−30 метров она
сбивает с ног человека, не причиняя ему вреда, а вот при «выстреле» метров
с пяти может очень серьезно покалечить. Поэтому операторы водометных
установок проходят специальную подготовку. Их главная задача — не
подпускать толпу к машине на близкое расстояние, а при критическом
сокращении дистанции использовать водомет запрещено. Помимо емкостей
для воды, многие водометы имеют баки для краски (концентрат на
свекольной основе подмешивается в воду, чтобы помечать чересчур активных
зачинщиков беспорядков) и для слезоточивого газа.

45.

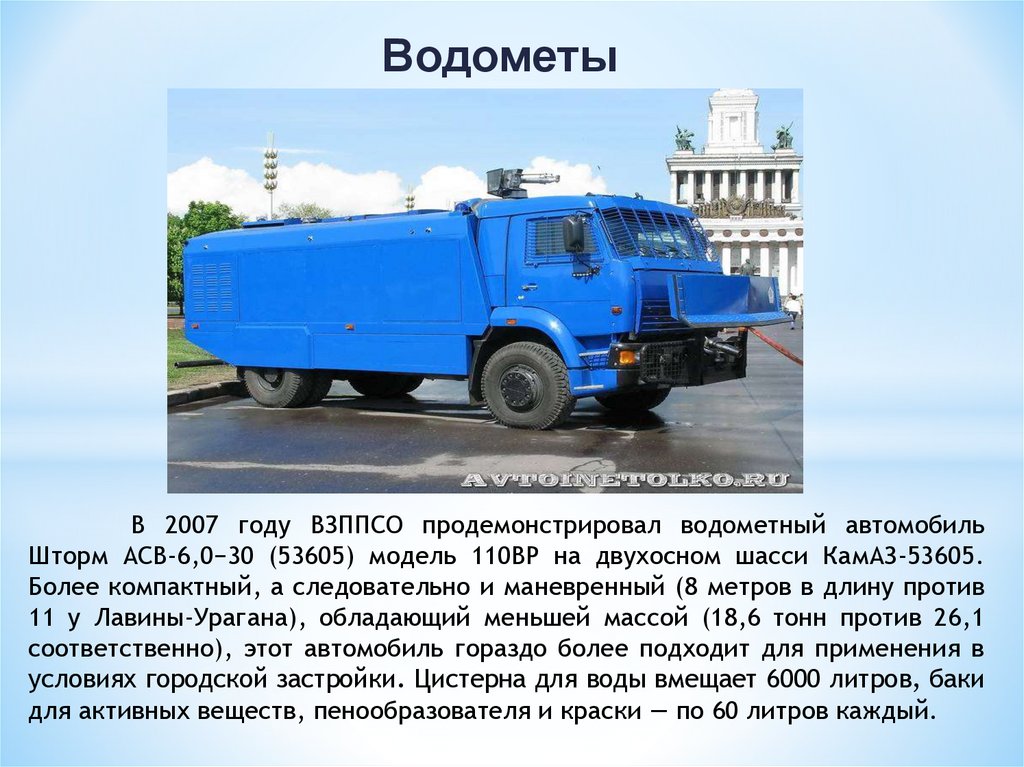

Водометы
В 2007 году ВЗППСО продемонстрировал водометный автомобиль
Шторм АСВ-6,0−30 (53605) модель 110ВР на двухосном шасси КамАЗ-53605.
Более компактный, а следовательно и маневренный (8 метров в длину против
11 у Лавины-Урагана), обладающий меньшей массой (18,6 тонн против 26,1
соответственно), этот автомобиль гораздо более подходит для применения в
условиях городской застройки. Цистерна для воды вмещает 6000 литров, баки
для активных веществ, пенообразователя и краски — по 60 литров каждый.

46.

Бронемашины

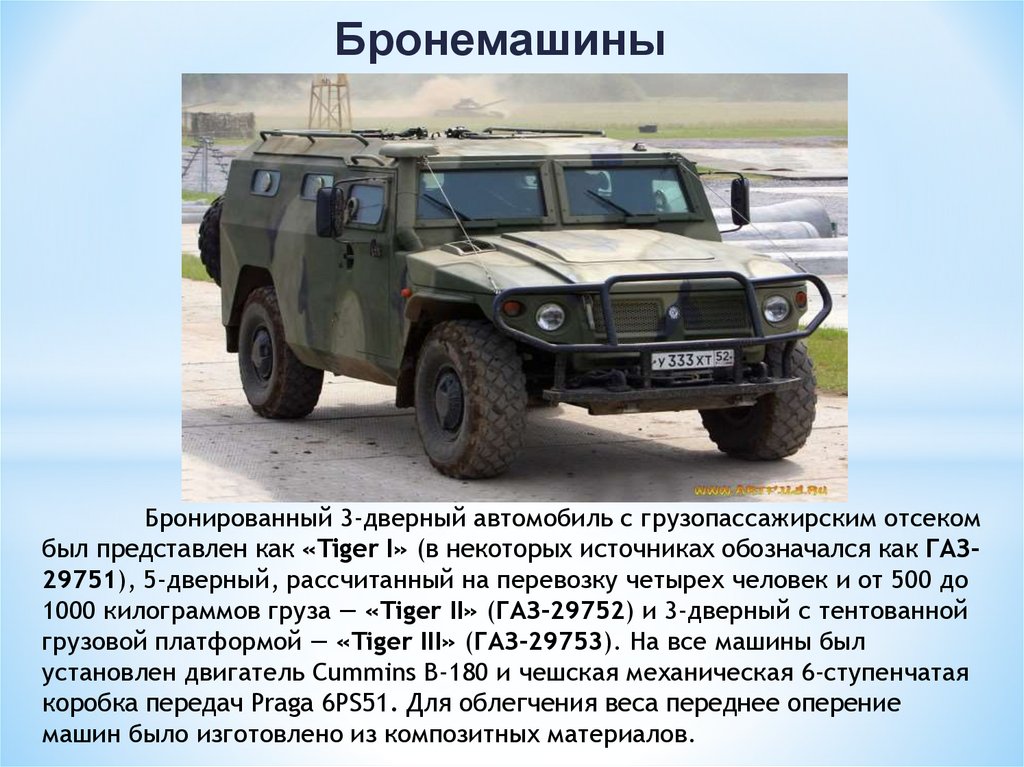

Бронированный 3-дверный автомобиль с грузопассажирским отсеком
был представлен как «Tiger I» (в некоторых источниках обозначался как ГАЗ29751), 5-дверный, рассчитанный на перевозку четырех человек и от 500 до
1000 килограммов груза — «Tiger II» (ГАЗ-29752) и 3-дверный с тентованной
грузовой платформой — «Tiger III» (ГАЗ-29753). На все машины был
установлен двигатель Cummins B-180 и чешская механическая 6-ступенчатая
коробка передач Praga 6PS51. Для облегчения веса переднее оперение
машин было изготовлено из композитных материалов.

47.

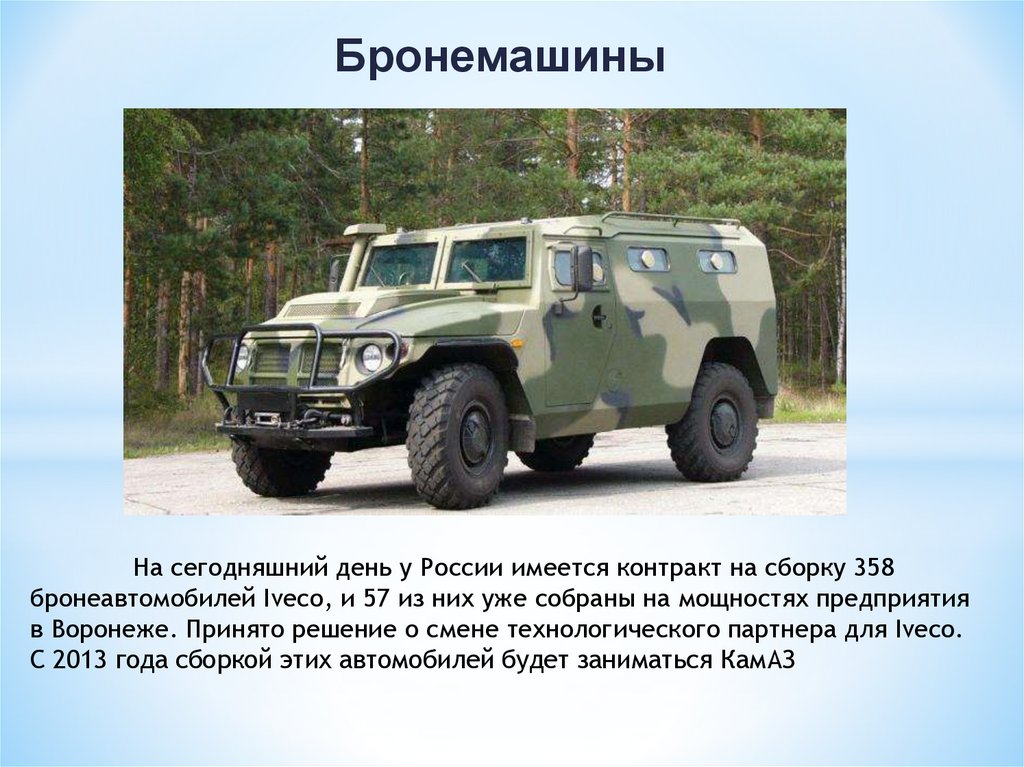

Бронемашины
На сегодняшний день у России имеется контракт на сборку 358
бронеавтомобилей Iveco, и 57 из них уже собраны на мощностях предприятия
в Воронеже. Принято решение о смене технологического партнера для Iveco.
С 2013 года сборкой этих автомобилей будет заниматься КамАЗ

48.

Средства защиты охраняемых
объектов (территорий)

49.

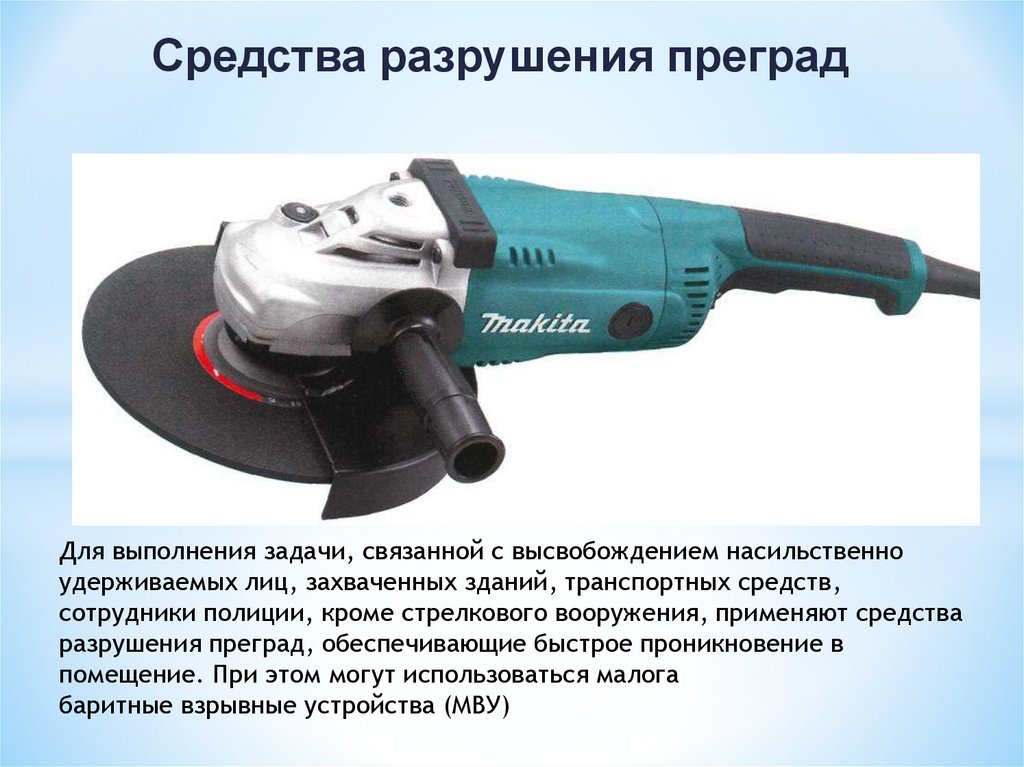

Средства разрушения преград
Для выполнения задачи, связанной с высвобождением насильственно
удерживаемых лиц, захваченных зданий, транспортных средств,
сотрудники полиции, кроме стрелкового вооружения, применяют средства
разрушения преград, обеспечивающие быстрое проникновение в
помещение. При этом могут использоваться малога
баритные взрывные устройства (МВУ)

50.

Средства разрушения преград

51.

Средства разрушения преград

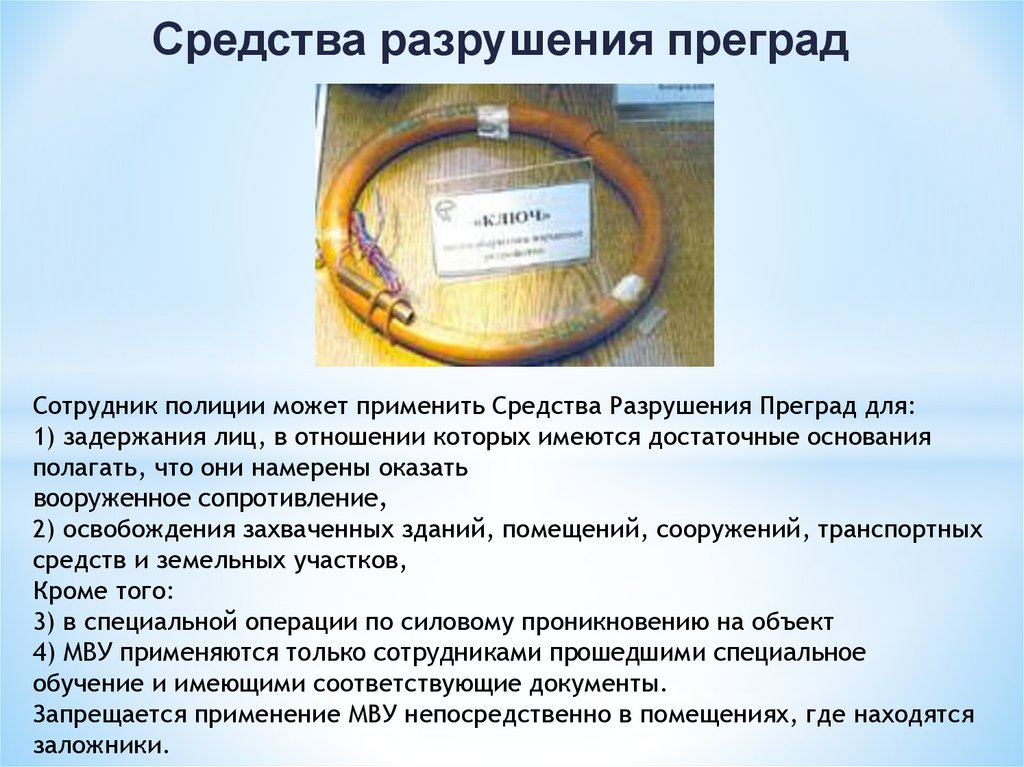

Сотрудник полиции может применить Средства Разрушения Преград для:
1) задержания лиц, в отношении которых имеются достаточные основания
полагать, что они намерены оказать
вооруженное сопротивление,
2) освобождения захваченных зданий, помещений, сооружений, транспортных
средств и земельных участков,
Кроме того:
3) в специальной операции по силовому проникновению на объект
4) МВУ применяются только сотрудниками прошедшими специальное
обучение и имеющими соответствующие документы.
Запрещается применение МВУ непосредственно в помещениях, где находятся
заложники.

52.

Вопрос 4
Ограничения при использовании
специальных средств.
Статья 22. Запреты и ограничения, связанные с применением специальных
средств
1. Сотруднику полиции запрещается применять специальные средства:
1) в отношении женщин с видимыми признаками беременности, лиц с явными
признаками инвалидности и малолетних лиц, за исключением случаев оказания
указанными лицами вооруженного сопротивления, совершения группового либо
иного нападения, угрожающего жизни и здоровью граждан или сотрудника
полиции;
2) при пресечении незаконных собраний, митингов, демонстраций, шествий и
пикетирований ненасильственного характера, которые не нарушают
общественный порядок, работу транспорта, средств связи и организаций.
Федеральный закон РФ "О полиции", N
3-ФЗ от 07.02.2011 Глава 5 статья 22

53.

Статья 22. Запреты и ограничения, связанные с применением
специальных средств
2. Специальные средства применяются с учетом следующих ограничений:
1) не допускается нанесение человеку ударов палкой специальной по
голове, шее, ключичной области, животу, половым органам, в область
проекции сердца;
2) не допускается применение водометов при температуре воздуха ниже
нуля градусов Цельсия;
3) не допускается применение средств принудительной остановки
транспорта в отношении транспортных средств, предназначенных для
перевозки пассажиров (при наличии пассажиров), транспортных средств,
принадлежащих дипломатическим представительствам и консульским
учреждениям иностранных государств, а также в отношении мотоциклов,
мотоколясок, мотороллеров и мопедов; на горных дорогах или участках
дорог с ограниченной видимостью; на железнодорожных переездах,
мостах, путепроводах, эстакадах, в туннелях;
4) установка специальных окрашивающих средств на объекте
осуществляется с согласия собственника объекта или уполномоченного им
лица, при этом сотрудником полиции принимаются меры, исключающие
применение указанных средств против случайных лиц.

54.

Статья 22. Запреты и ограничения, связанные с применением
специальных средств
3. Применение водометов и бронемашин осуществляется по решению
руководителя территориального органа с последующим уведомлением
прокурора в течение 24 часов.
4. Иные ограничения, связанные с применением сотрудником полиции
специальных средств, могут быть установлены федеральным органом
исполнительной власти в сфере внутренних дел.
5. Допускается отступление от запретов и ограничений, установленных
частями 1 и 2 настоящей статьи, если специальные средства применяются
по основаниям, предусмотренным частью 1 статьи 23 настоящего
Федерального закона.

55.

Вопрос 5
Основные термины и классификация
СИБ

56.

Бронеодежда – средства индивидуальной
бронезащиты, выполненные в виде пальто,
накидок, плащей, костюмов, курток, брюк,
комбинезонов, жилетов и т.п.
предназначенные для периодического
ношения с целью защиты туловища и (или)
конечностей человека (за исключением стоп
ног и кистей рук) от воздействия холодного
оружия и огнестрельного стрелкового
оружия, а также поражения осколками.

57.

Классификация СИБ
Бронеодежду классифицируют:
- по функциональному назначению;
- по конструктивному исполнению;
- по защитным свойствам.

58.

Классификация СИБ
По функциональному назначению
бронеодежда предназначается для
защиты:
- туловища;
- конечностей (за исключением стоп
ног и кистей рук);
- туловища и конечностей (за
исключением стоп ног и кистей
рук).

59.

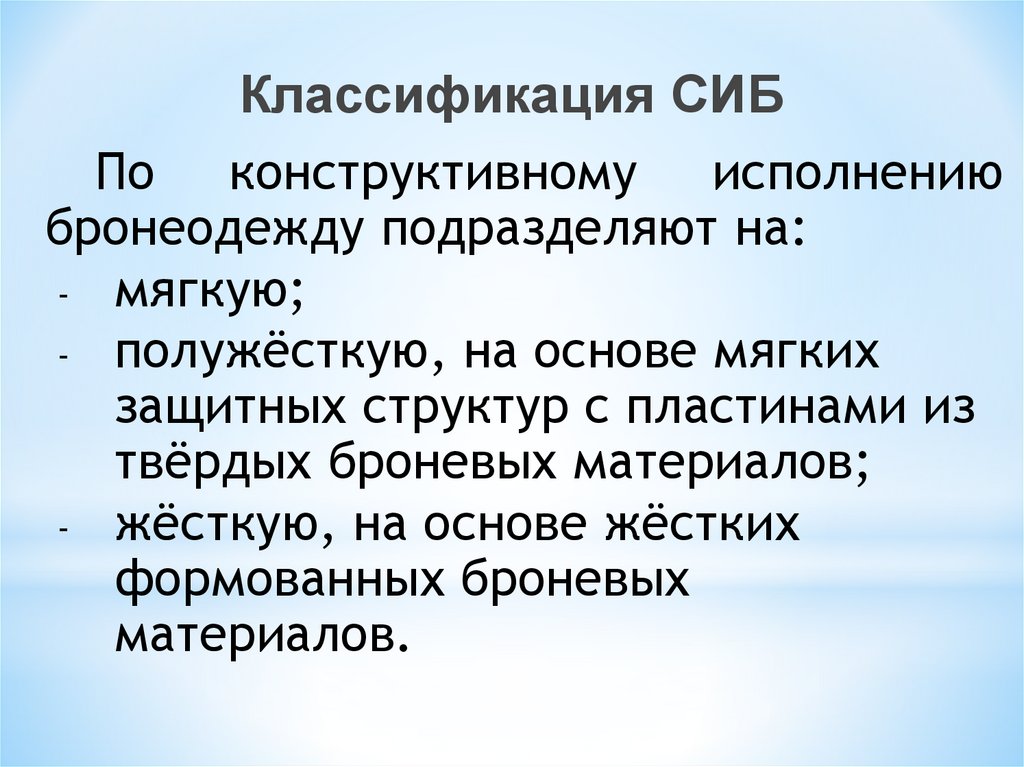

Классификация СИБ
По конструктивному исполнению
бронеодежду подразделяют на:
- мягкую;
- полужёсткую, на основе мягких
защитных структур с пластинами из
твёрдых броневых материалов;
- жёсткую, на основе жёстких
формованных броневых
материалов.

60.

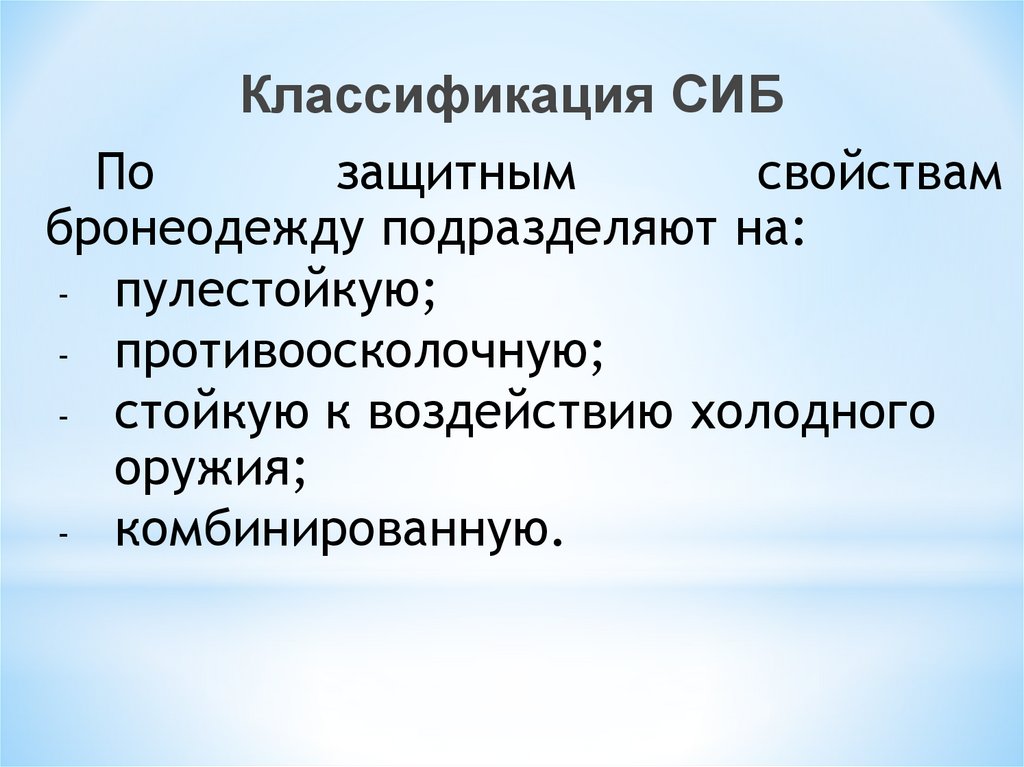

Классификация СИБ
По
защитным
свойствам
бронеодежду подразделяют на:
- пулестойкую;
- противоосколочную;
- стойкую к воздействию холодного
оружия;
- комбинированную.

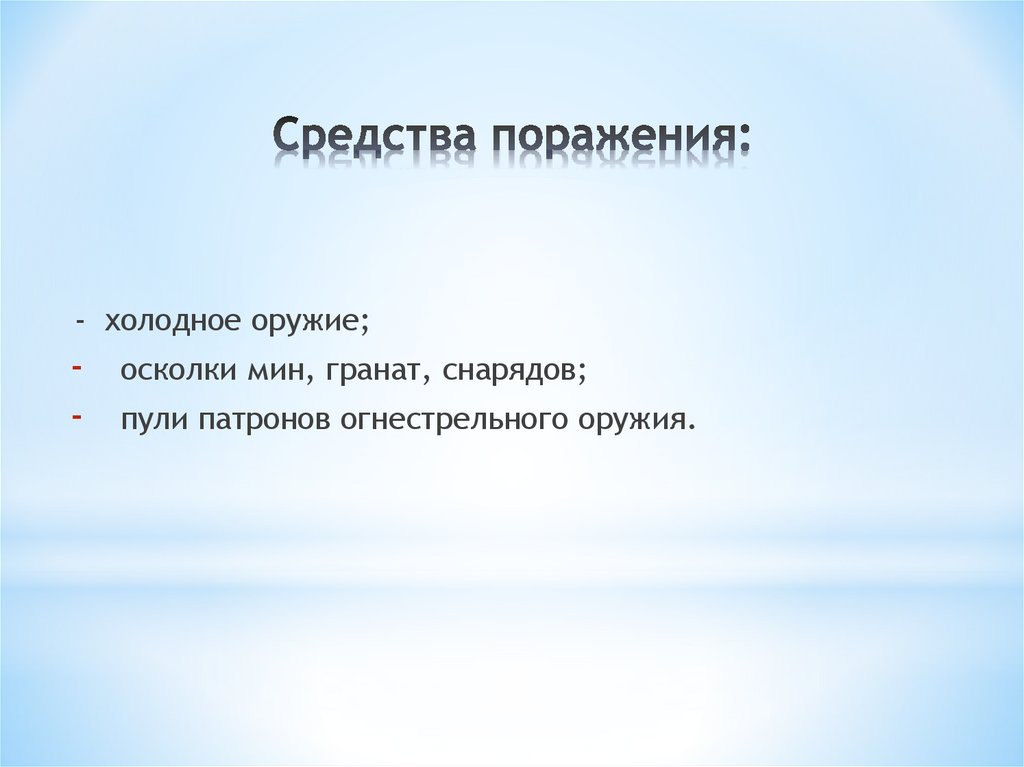

61. Средства поражения:

- холодное оружие;
-
осколки мин, гранат, снарядов;
пули патронов огнестрельного оружия.

62.

Класс защиты СИБ – показатель стойкости
защитной структуры СИБ к воздействию средств
поражения при безопасной для человека степени тяжести
заброневой контузионной травмы.
*Специальные: С, С1, С2.
*Основные: Бр1-Бр6.

63.

Согласно ГОСТ 34286-2017

64.

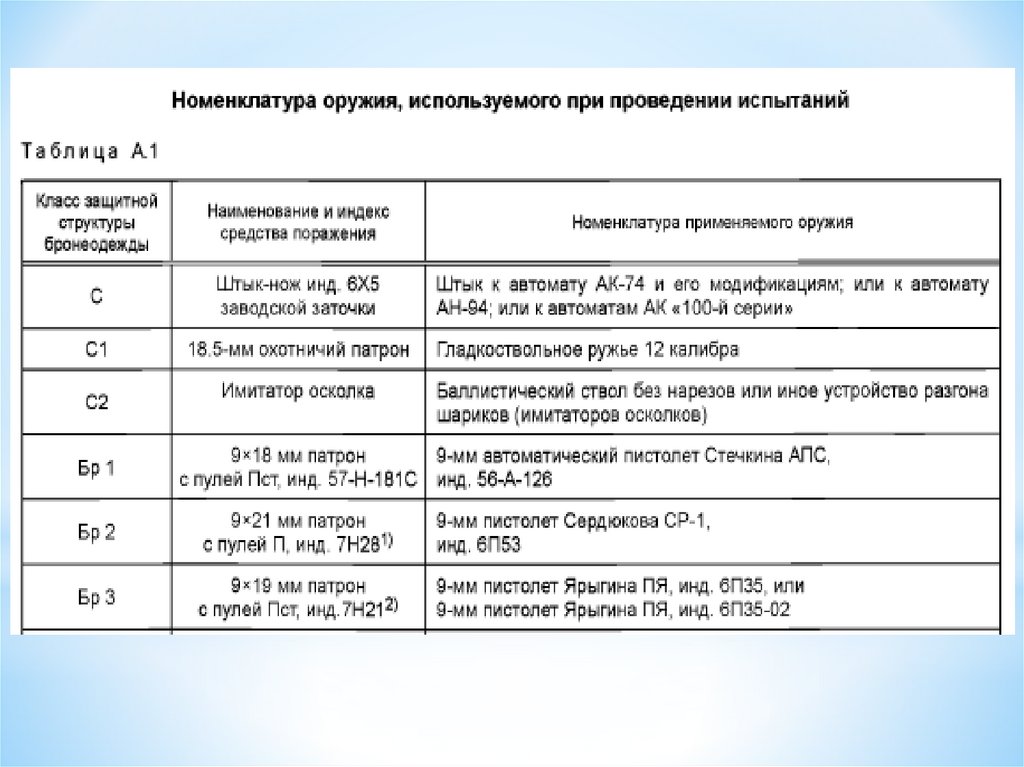

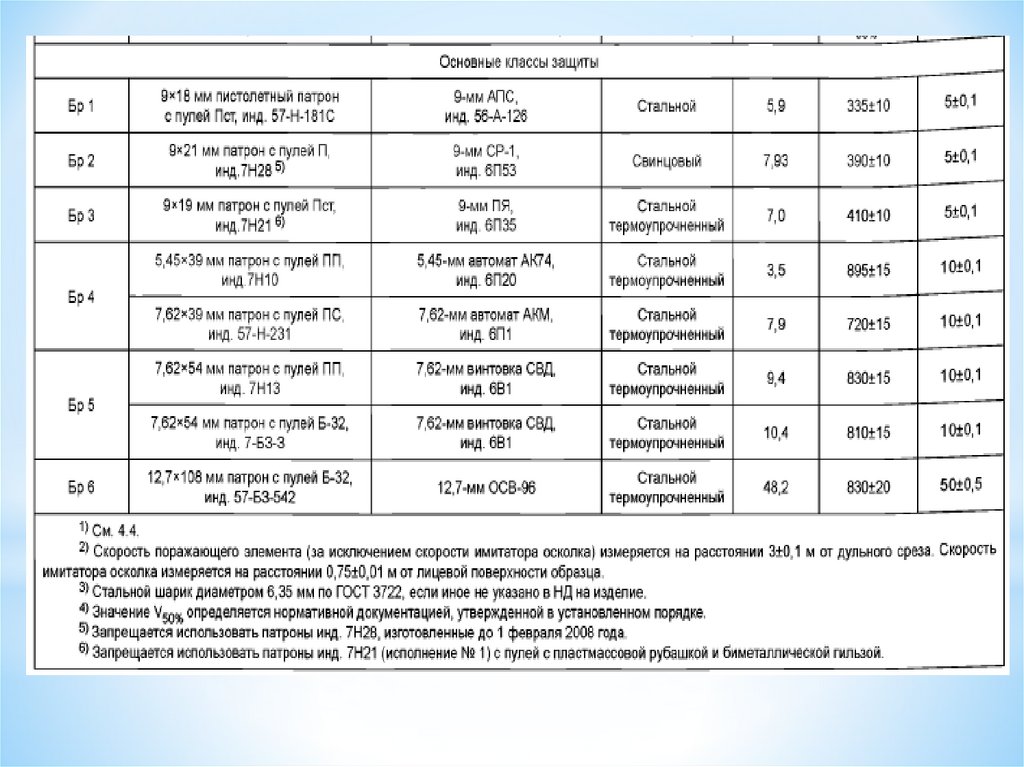

Классификация СИБ
по стойкости к воздействию регламентированных
средств поражения
Согласно ГОСТ 34286-2017

65.

66.

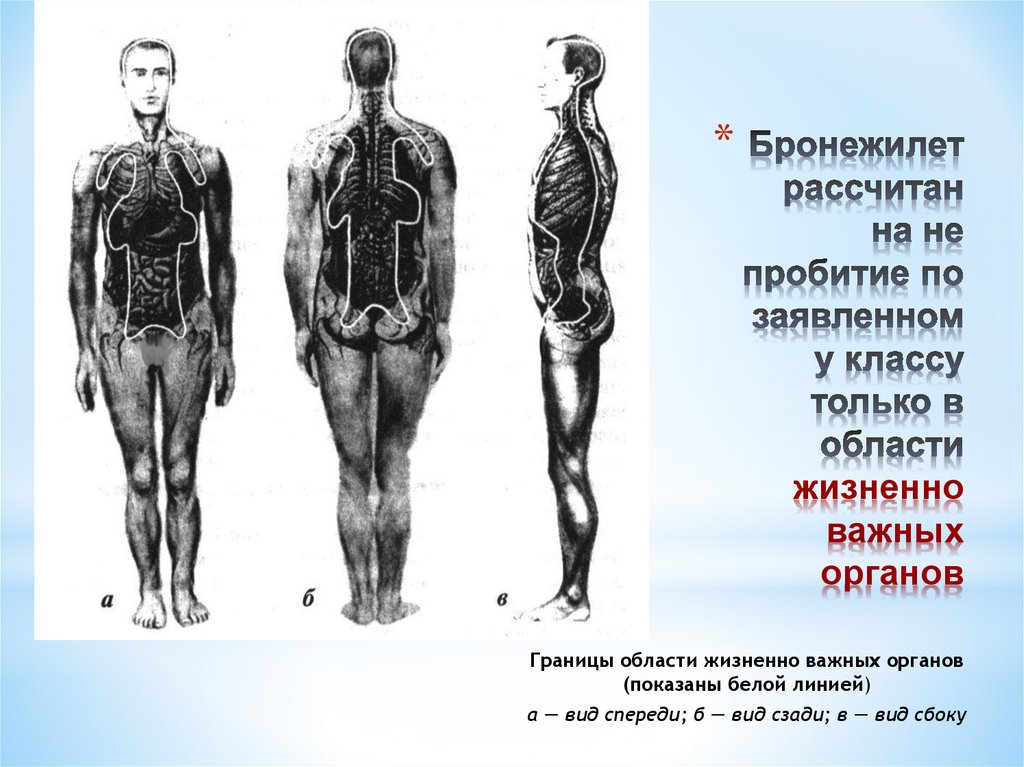

67. Бронежилет рассчитан на не пробитие по заявленному классу только в области жизненно важных органов

*
жизненно
важных
органов
Границы области жизненно важных органов
(показаны белой линией)
а — вид спереди; б — вид сзади; в — вид сбоку

68.

Вопрос 6
Баллистические материалы

69. Виды бронематериалов :

Металлические (броневая сталь, титан, алюминий)
Тканевые (арамидные)
*
- Русар (AuTx), Кевлар, Тварон, Зайлон
*
– «Жидкая броня» (Русар, пропитанный STF)
Полиэтиленовые - сверхвысокомолекулярный полиэтилен высокой
плотности (СВМПЭ), вспененный полиэтилен с закрытыми порами.
Керамические (оксид алюминия, карбид кремния, карбид бора)
Прозрачные (кварцевые стекла, поликарбонат (ПК))
Композитные (органопластики): полимерные композиционные
материалы, армированные арамидными волокнами, СВМПЭ и т.п.
Например, UD-композит (СВМПЭ+пластик).

70.

Стальные бронеэлементы
эргономической формы
70

71. Снижение защитных свойств кевлара

Обратимое:
- от намокания
Необратимое:
- от ультрафиолета
- при нагревании свыше 160 °С
- при соприкосновении с сильнодействующими кислотами,
щелочами
- при истирании нитей
Возраст ткани не влияет на ее прочностные характеристики

72.

Вопрос 7
Бронежилеты, щиты, шлемы

73. Конструкция бронежилета

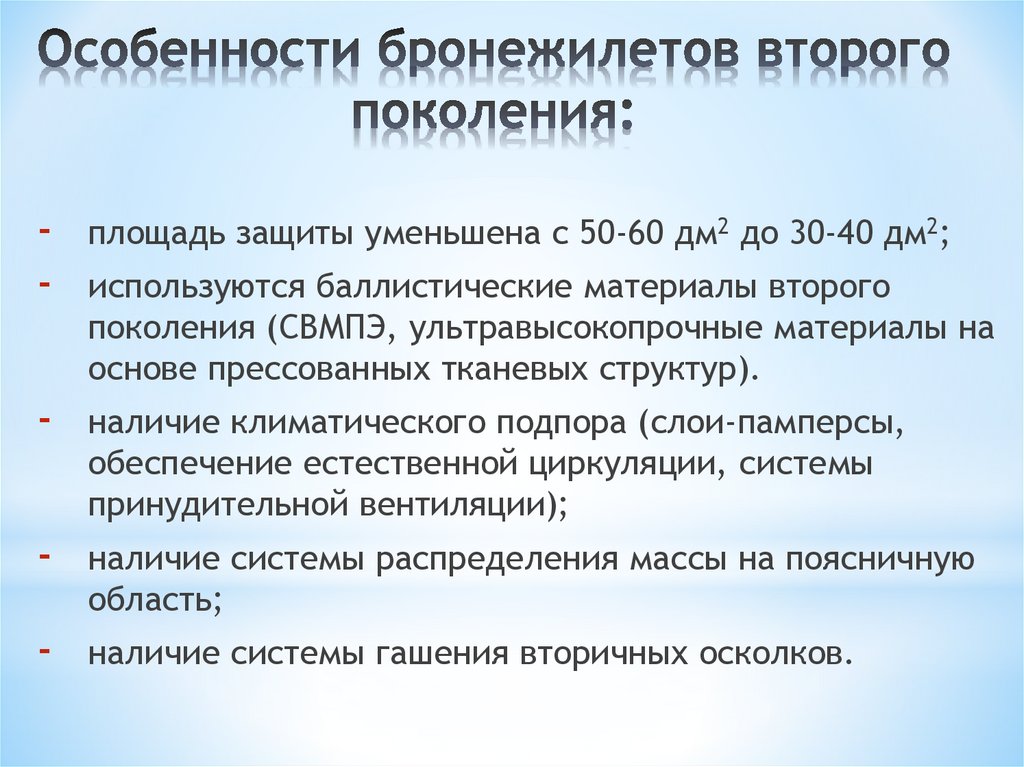

74. Особенности бронежилетов второго поколения:

-
площадь защиты уменьшена с 50-60 дм2 до 30-40 дм2;
-
наличие климатического подпора (слои-памперсы,
обеспечение естественной циркуляции, системы
принудительной вентиляции);
-
наличие системы распределения массы на поясничную
область;
-
наличие системы гашения вторичных осколков.
используются баллистические материалы второго
поколения (СВМПЭ, ультравысокопрочные материалы на
основе прессованных тканевых структур).

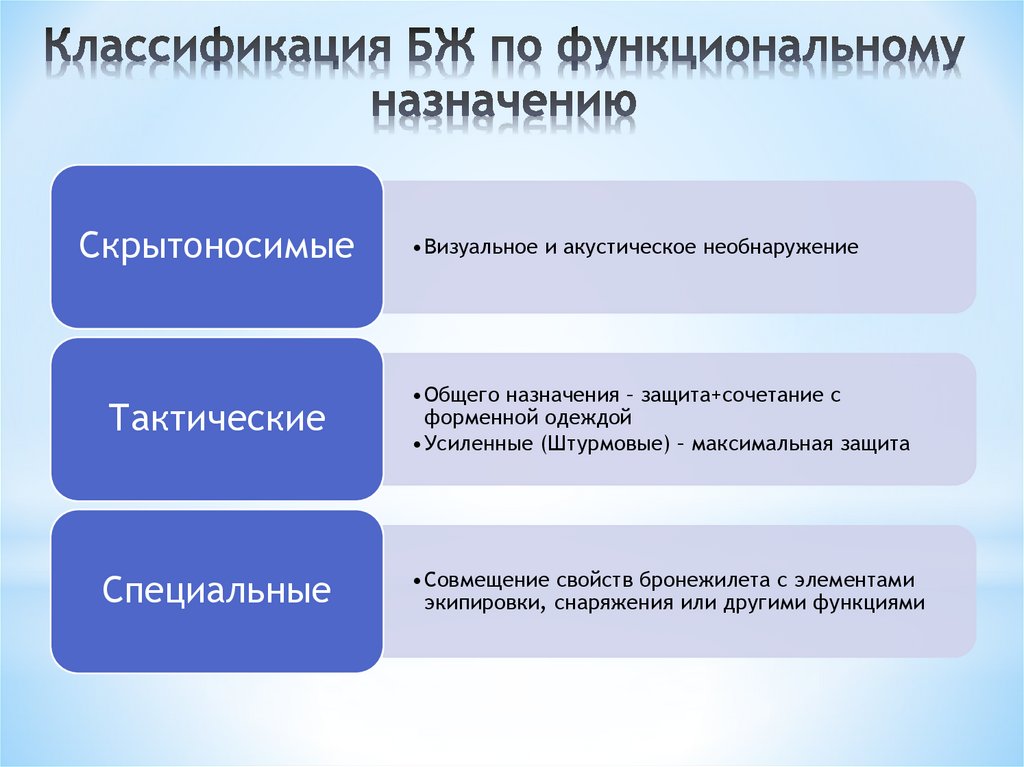

75. Классификация БЖ по функциональному назначению

Скрытоносимые
•Визуальное и акустическое необнаружение
Тактические
•Общего назначения – защита+сочетание с
форменной одеждой
•Усиленные (Штурмовые) – максимальная защита
Специальные
•Совмещение свойств бронежилета с элементами
экипировки, снаряжения или другими функциями

76. Ориентировочное время непрерывного ношения сотрудником ОВД средств бронезащиты (согласно п.16.2 Приказа МВД РФ №750 от

* массой до 6 кг - до 12 ч.
* массой от 6-12 кг - до 5 ч.
* массой от12-16 кг – до 2 ч.
* массой свыше 16 кг – до 1 ч.

77.

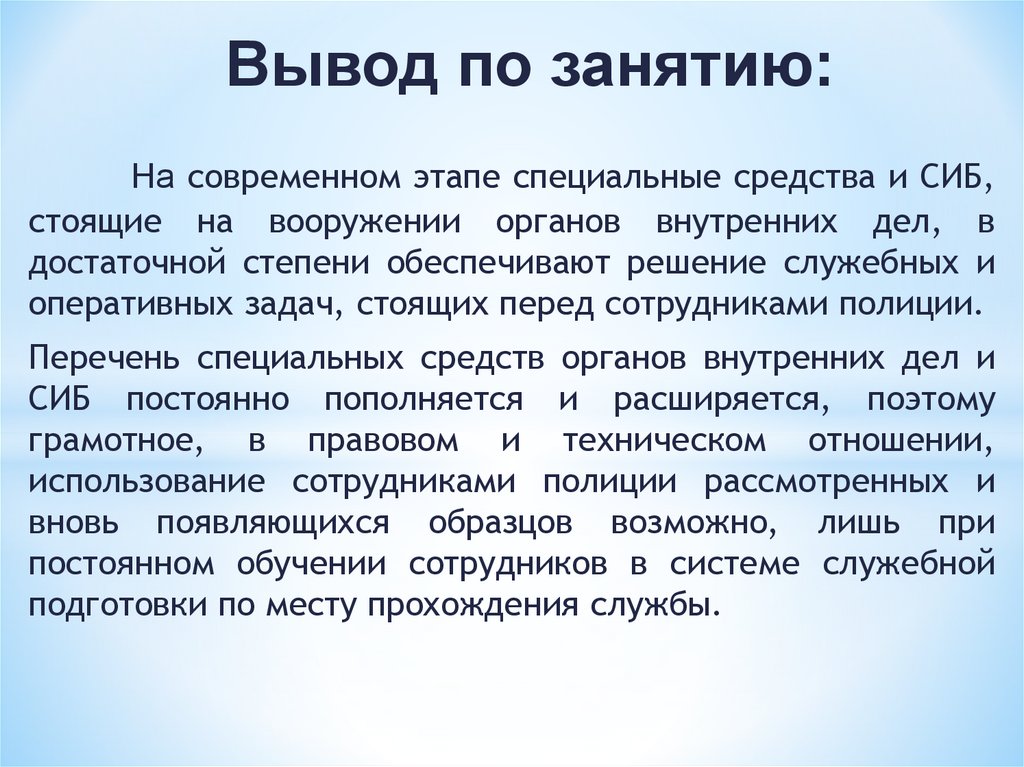

Вывод по занятию:
На современном этапе специальные средства и СИБ,
стоящие на вооружении органов внутренних дел, в
достаточной степени обеспечивают решение служебных и
оперативных задач, стоящих перед сотрудниками полиции.
Перечень специальных средств органов внутренних дел и
СИБ постоянно пополняется и расширяется, поэтому
грамотное, в правовом и техническом отношении,
использование сотрудниками полиции рассмотренных и
вновь появляющихся образцов возможно, лишь при
постоянном обучении сотрудников в системе служебной
подготовки по месту прохождения службы.
