Проектирование Электрической части ГЭС-1800 МВт

1.

МИНИСТЕРСТВО ОБРАЗОВАНИЯ ИРКУТСКОЙ ОБЛАСТИ
УСТЬ-ИЛИМСКИЙ ФИЛИАЛ ГОСУДАРСТВЕННОГО БЮДЖЕТНОГО
ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ ИРКУТСКОЙ
ОБЛАСТИ
«ИРКУТСКИЙ ЭНЕРГЕТИЧЕСКИЙ КОЛЛЕДЖ»
Проектирование
Электрической части
ГЭС-1800 МВт
Выполнил: Копылов Д. В.
Руководитель: Михайловская А. В.
Усть-Илимск
2019

2.

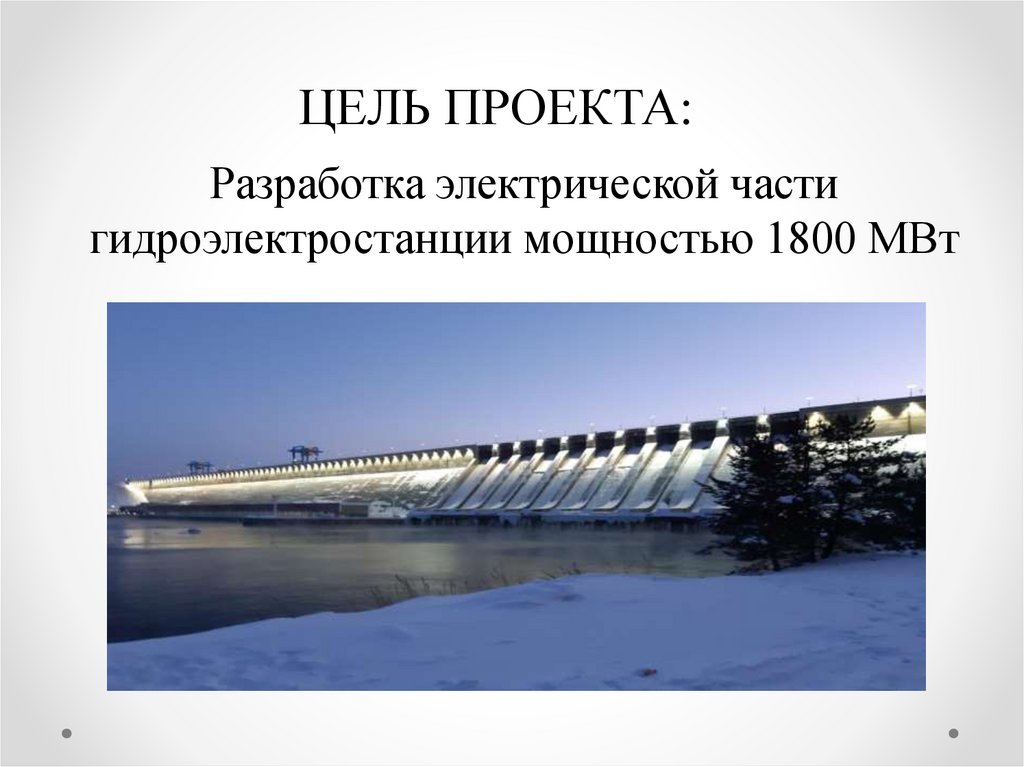

ЦЕЛЬ ПРОЕКТА:
Разработка электрической части
гидроэлектростанции мощностью 1800 МВт

3.

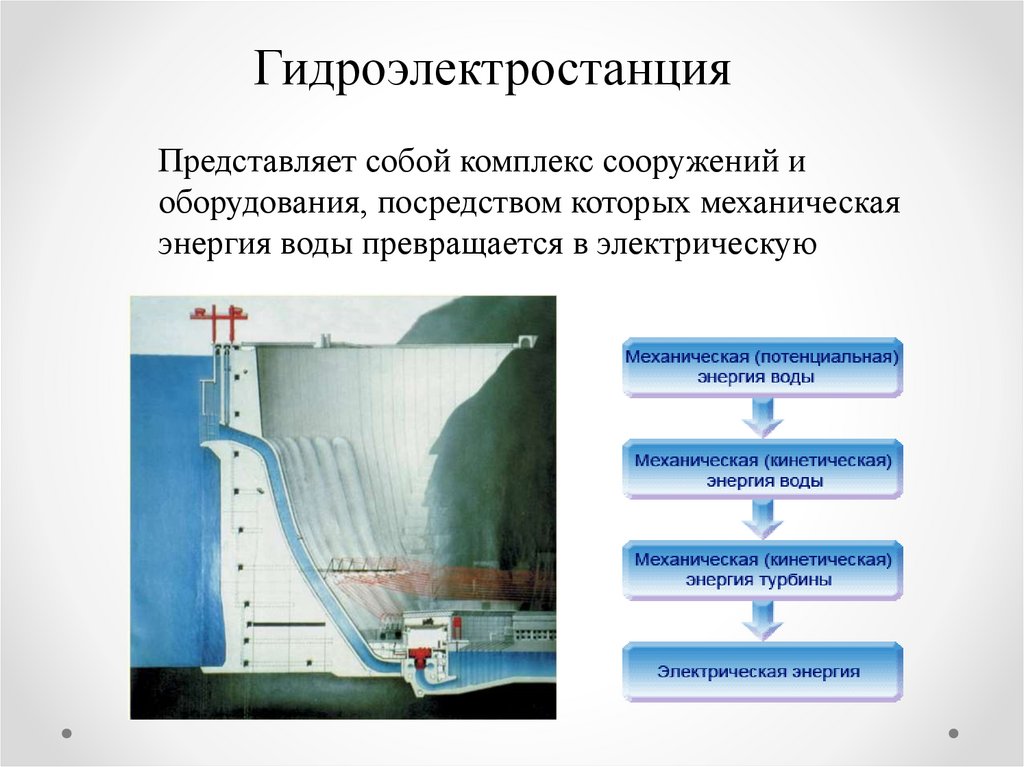

Гидроэлектростанция
Представляет собой комплекс сооружений и
оборудования, посредством которых механическая
энергия воды превращается в электрическую

4.

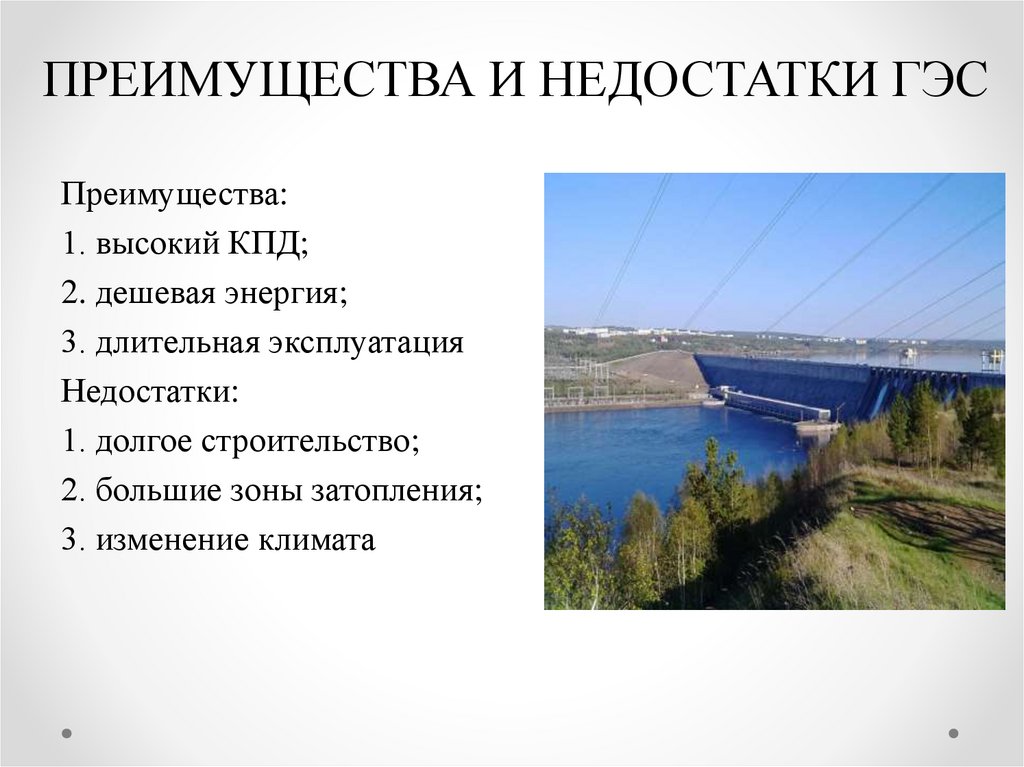

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ГЭС
Преимущества:
1. высокий КПД;
2. дешевая энергия;
3. длительная эксплуатация
Недостатки:
1. долгое строительство;
2. большие зоны затопления;
3. изменение климата

5.

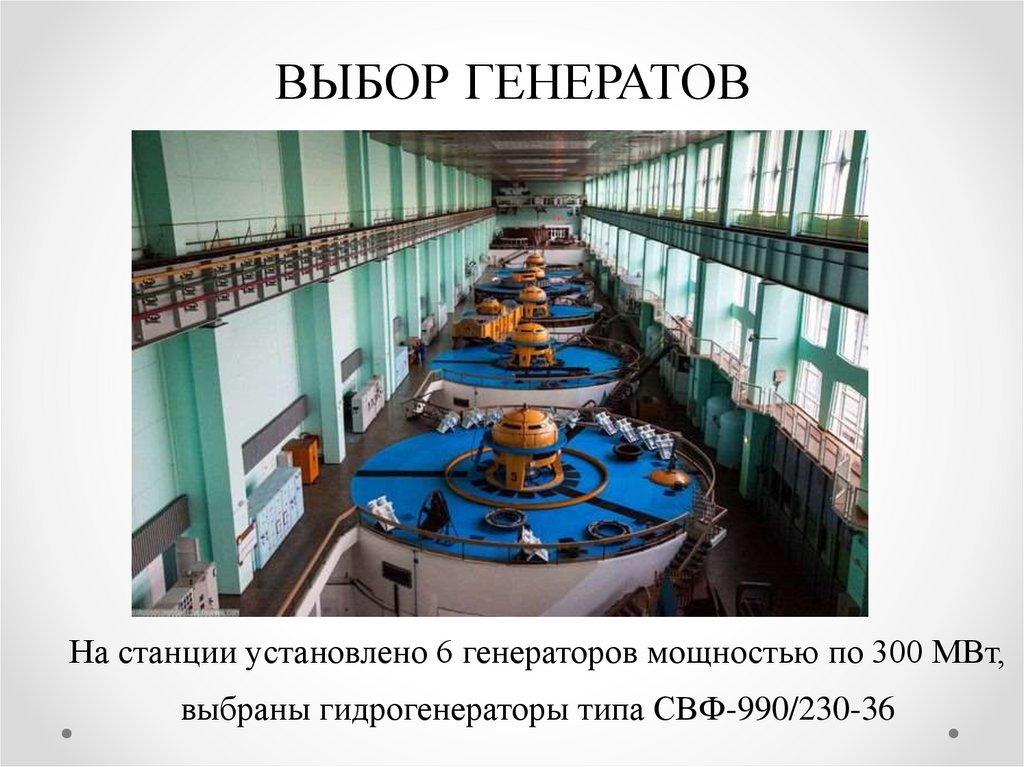

ВЫБОР ГЕНЕРАТОВ
На станции установлено 6 генераторов мощностью по 300 МВт,
выбраны гидрогенераторы типа СВФ-990/230-36

6.

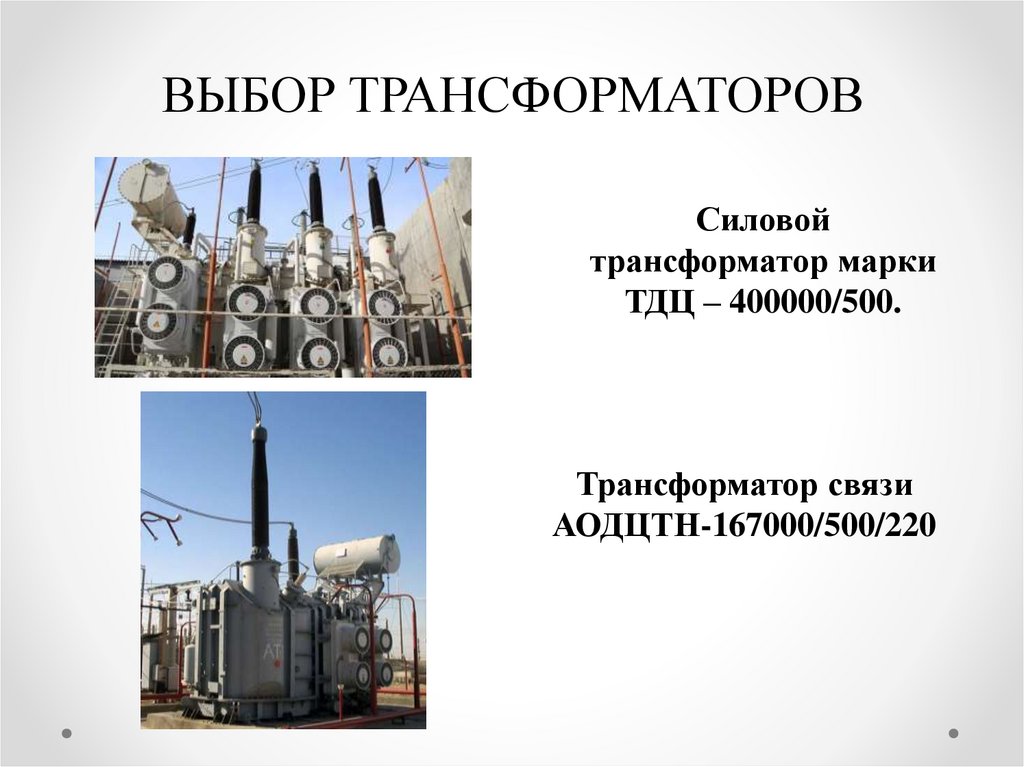

ВЫБОР ТРАНСФОРМАТОРОВ
Силовой
трансформатор марки
ТДЦ – 400000/500.
Трансформатор связи
АОДЦТН-167000/500/220

7.

РАСЧЕТ ТОКОВ КОРОТКОГО
ЗАМЫКАНИЯ
• Коротким замыканием называется электрическое
соединение двух точек электрической цепи с различными
значениями потенциала, не предусмотренное
конструкцией устройства и нарушающее его нормальную
работу.

8.

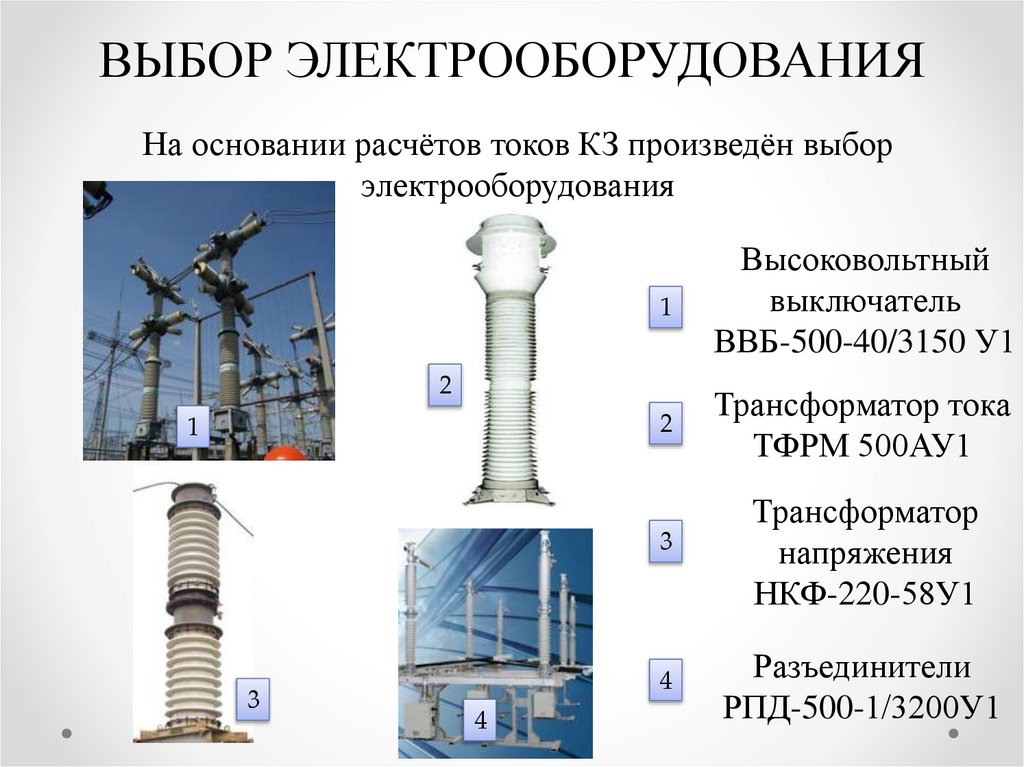

ВЫБОР ЭЛЕКТРООБОРУДОВАНИЯ
На основании расчётов токов КЗ произведён выбор
электрооборудования
1
Высоковольтный
выключатель
ВВБ-500-40/3150 У1
2
Трансформатор тока
ТФРМ 500АУ1
3
Трансформатор
напряжения
НКФ-220-58У1
4
Разъединители
РПД-500-1/3200У1
2
1
3
4

9.

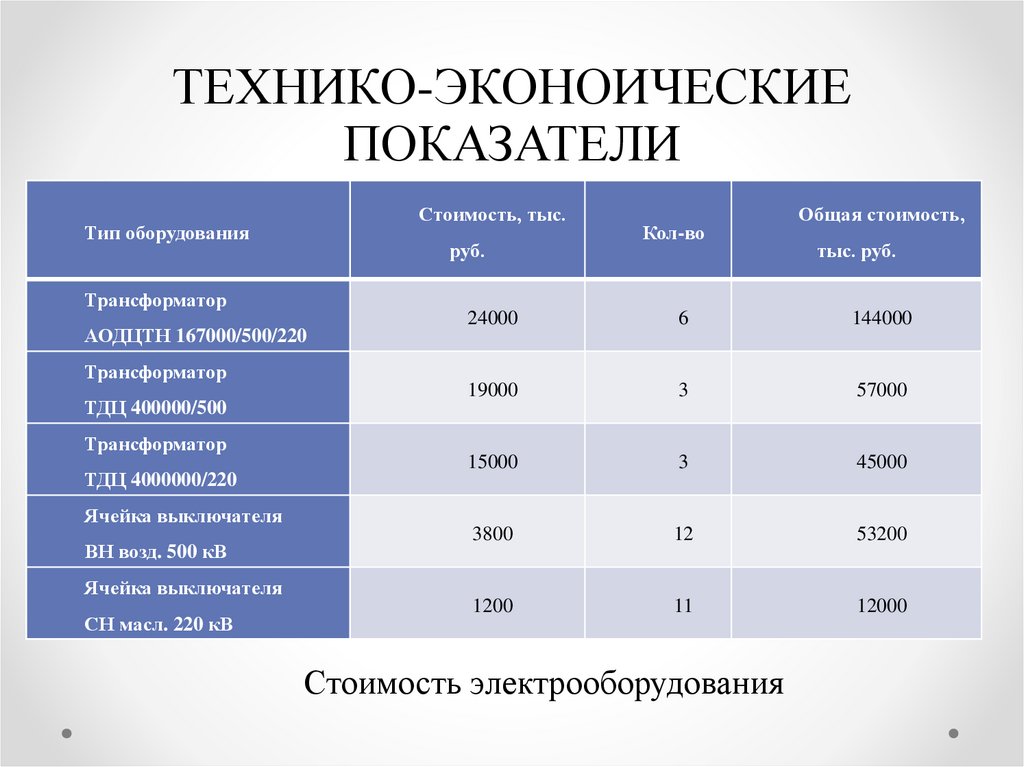

ТЕХНИКО-ЭКОНОИЧЕСКИЕ
ПОКАЗАТЕЛИ
Стоимость, тыс.
Тип оборудования
руб.
Трансформатор
АОДЦТН 167000/500/220
Трансформатор
ТДЦ 400000/500
Трансформатор
ТДЦ 4000000/220
Ячейка выключателя
ВН возд. 500 кВ
Ячейка выключателя
СН масл. 220 кВ
Кол-во
Общая стоимость,
тыс. руб.
24000
6
144000
19000
3
57000
15000
3
45000
3800
12
53200
1200
11
12000
Стоимость электрооборудования

10.

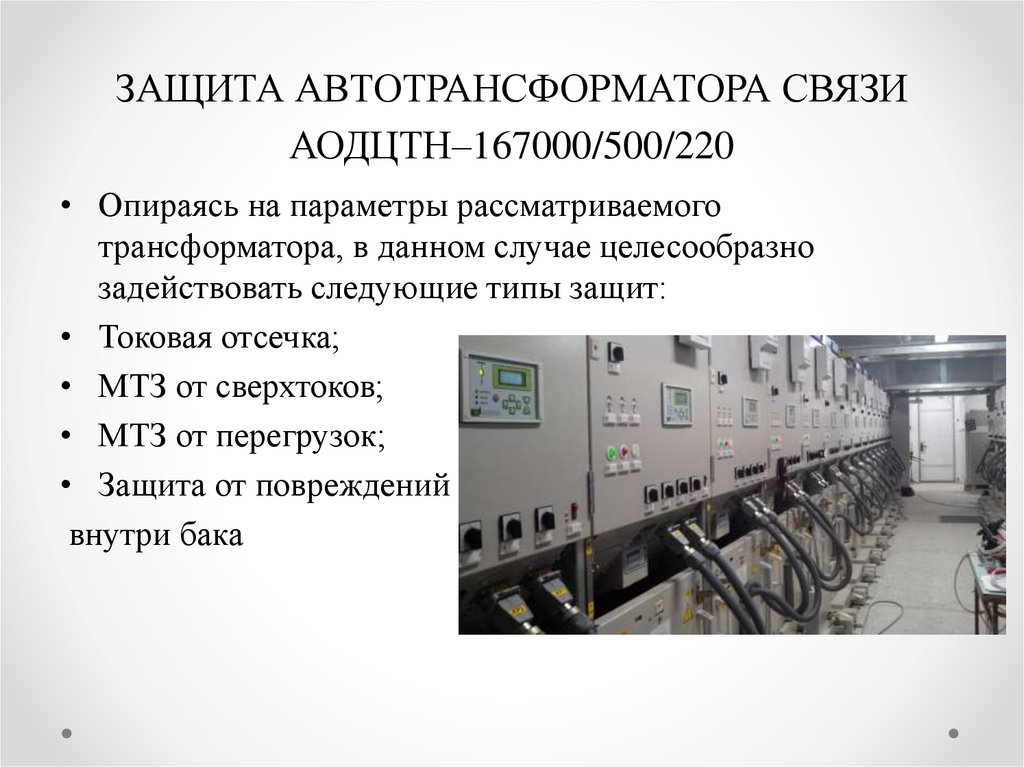

ЗАЩИТА АВТОТРАНСФОРМАТОРА СВЯЗИ
АОДЦТН–167000/500/220
• Опираясь на параметры рассматриваемого
трансформатора, в данном случае целесообразно
задействовать следующие типы защит:
• Токовая отсечка;
• МТЗ от сверхтоков;
• МТЗ от перегрузок;
• Защита от повреждений
внутри бака

11.

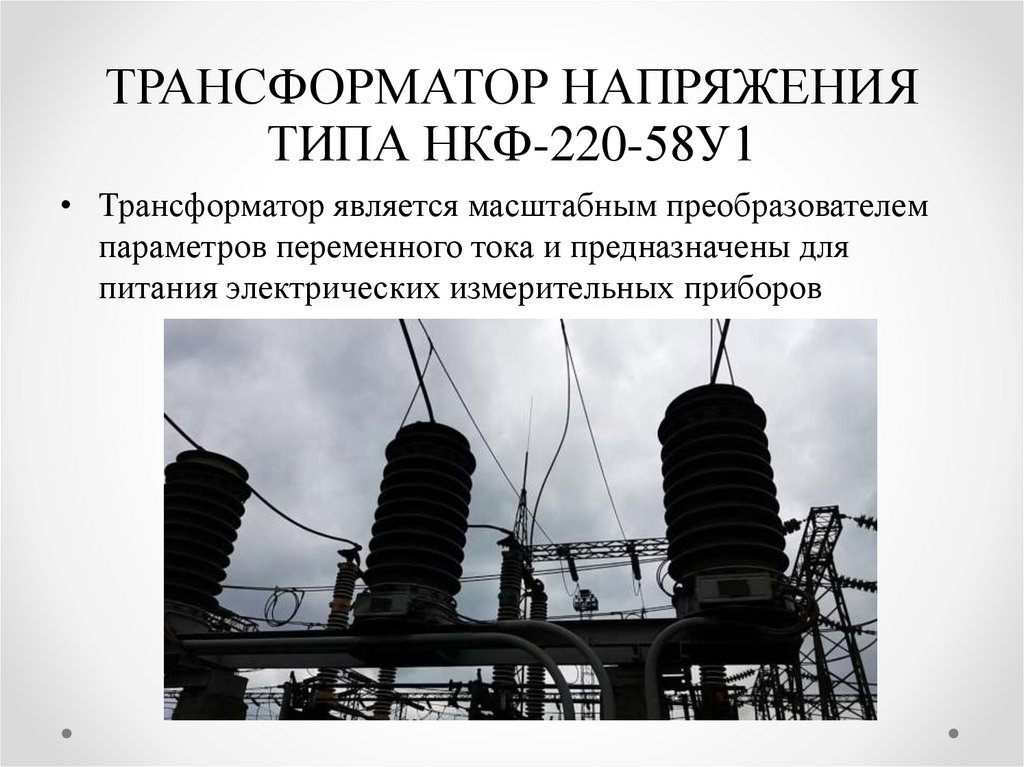

ТРАНСФОРМАТОР НАПРЯЖЕНИЯ
ТИПА НКФ-220-58У1
• Трансформатор является масштабным преобразователем
параметров переменного тока и предназначены для
питания электрических измерительных приборов

12.

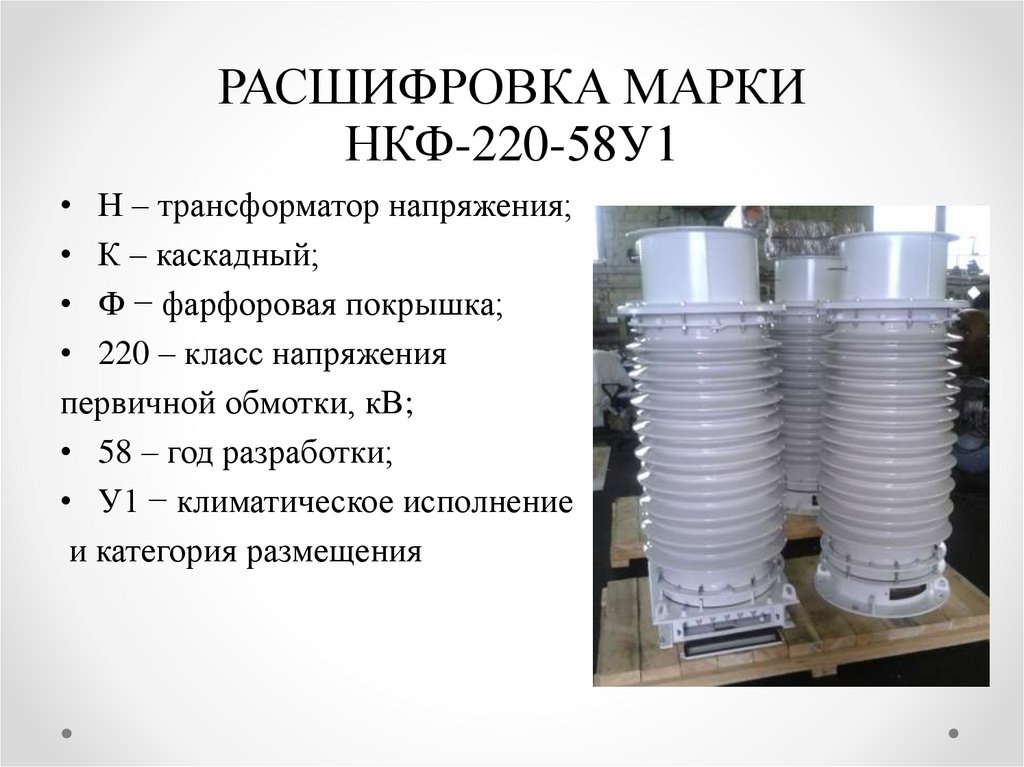

РАСШИФРОВКА МАРКИ
НКФ-220-58У1
• Н – трансформатор напряжения;
• К – каскадный;
• Ф − фарфоровая покрышка;
• 220 – класс напряжения
первичной обмотки, кВ;
• 58 – год разработки;
• У1 − климатическое исполнение
и категория размещения

13.

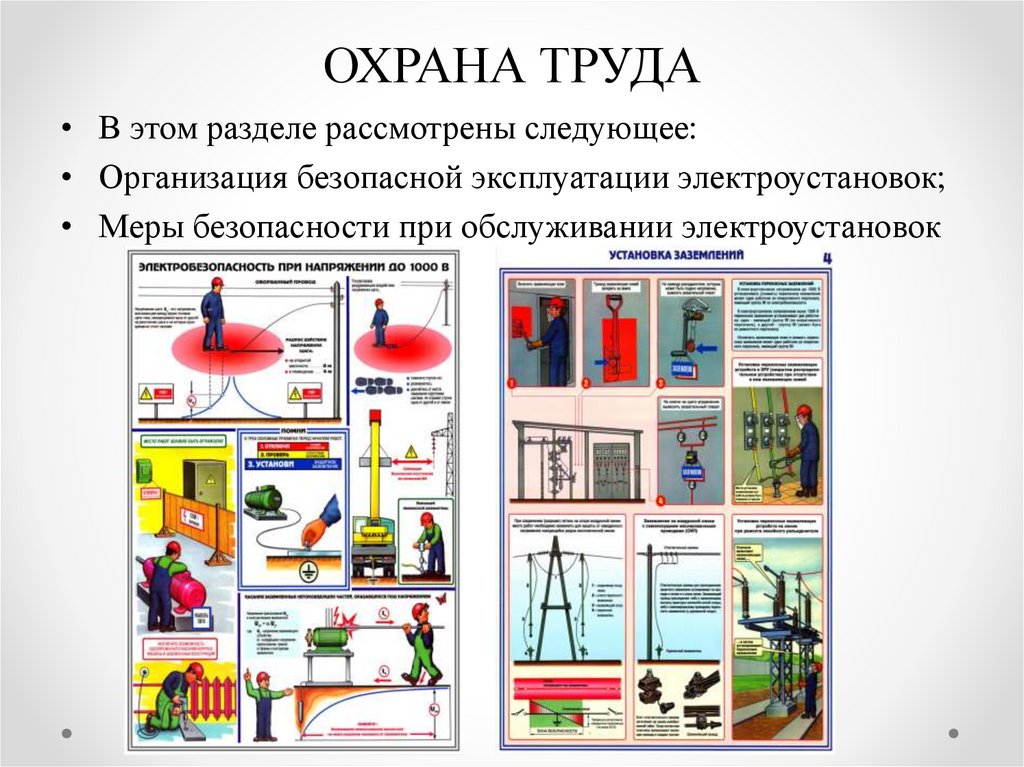

ОХРАНА ТРУДА
• В этом разделе рассмотрены следующее:
• Организация безопасной эксплуатации электроустановок;
• Меры безопасности при обслуживании электроустановок

14.

СПАСИБО ЗА
ВНИМАНИЕ
