Планировочная организация и озеленение дворового пространства

1.

Планировочная
организация и
озеленение дворового
пространства

2.

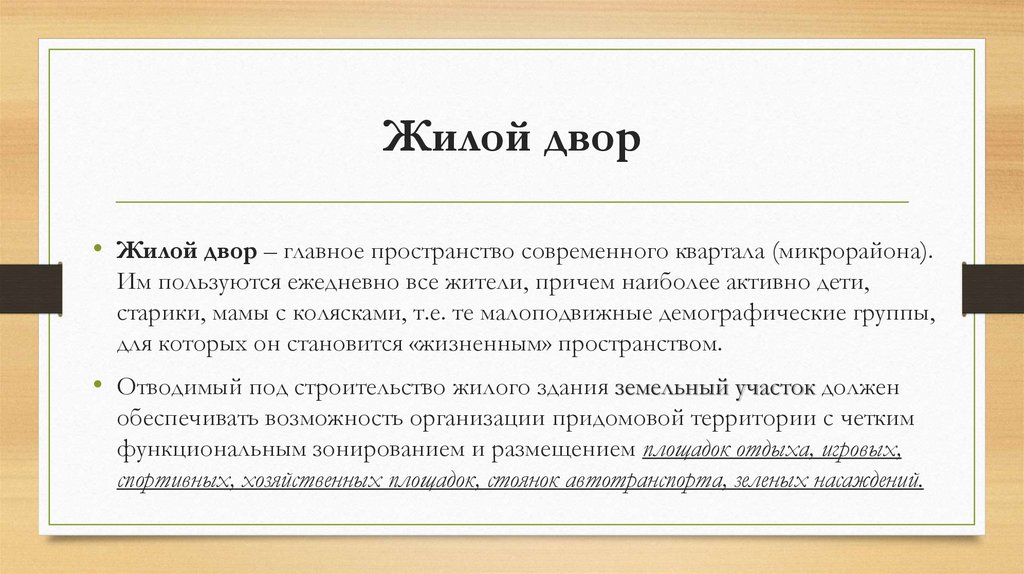

Жилой двор
• Жилой двор – главное пространство современного квартала (микрорайона).
Им пользуются ежедневно все жители, причем наиболее активно дети,
старики, мамы с колясками, т.е. те малоподвижные демографические группы,
для которых он становится «жизненным» пространством.
• Отводимый под строительство жилого здания земельный участок должен
обеспечивать возможность организации придомовой территории с четким
функциональным зонированием и размещением площадок отдыха, игровых,
спортивных, хозяйственных площадок, стоянок автотранспорта, зеленых насаждений.

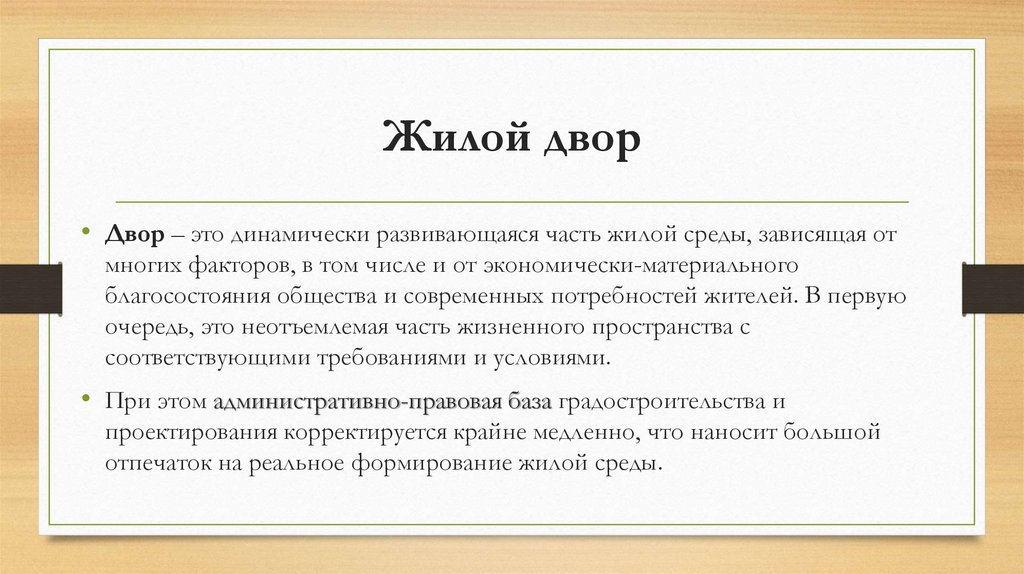

3.

Жилой двор
• Двор – это динамически развивающаяся часть жилой среды, зависящая от
многих факторов, в том числе и от экономически-материального
благосостояния общества и современных потребностей жителей. В первую
очередь, это неотъемлемая часть жизненного пространства с
соответствующими требованиями и условиями.
• При этом административно-правовая база градостроительства и
проектирования корректируется крайне медленно, что наносит большой
отпечаток на реальное формирование жилой среды.

4.

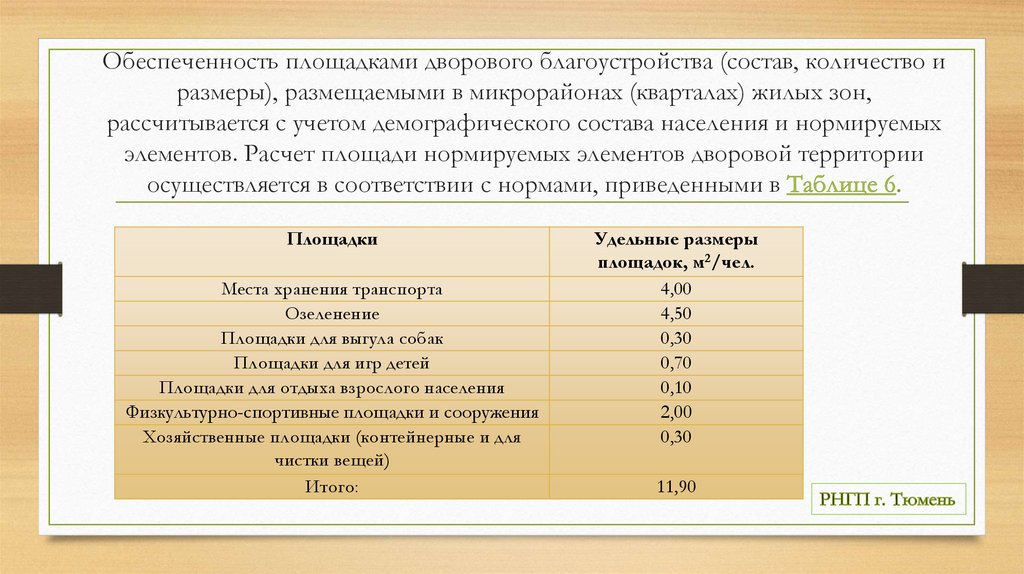

Обеспеченность площадками дворового благоустройства (состав, количество и
размеры), размещаемыми в микрорайонах (кварталах) жилых зон,
рассчитывается с учетом демографического состава населения и нормируемых
элементов. Расчет площади нормируемых элементов дворовой территории
осуществляется в соответствии с нормами, приведенными в
Площадки
Места хранения транспорта
Озеленение
Площадки для выгула собак
Площадки для игр детей
Площадки для отдыха взрослого населения
Физкультурно-спортивные площадки и сооружения
Хозяйственные площадки (контейнерные и для
чистки вещей)
Итого:
Удельные размеры
площадок, м2/чел.
4,00
4,50
0,30
0,70
0,10
2,00
0,30
11,90

5.

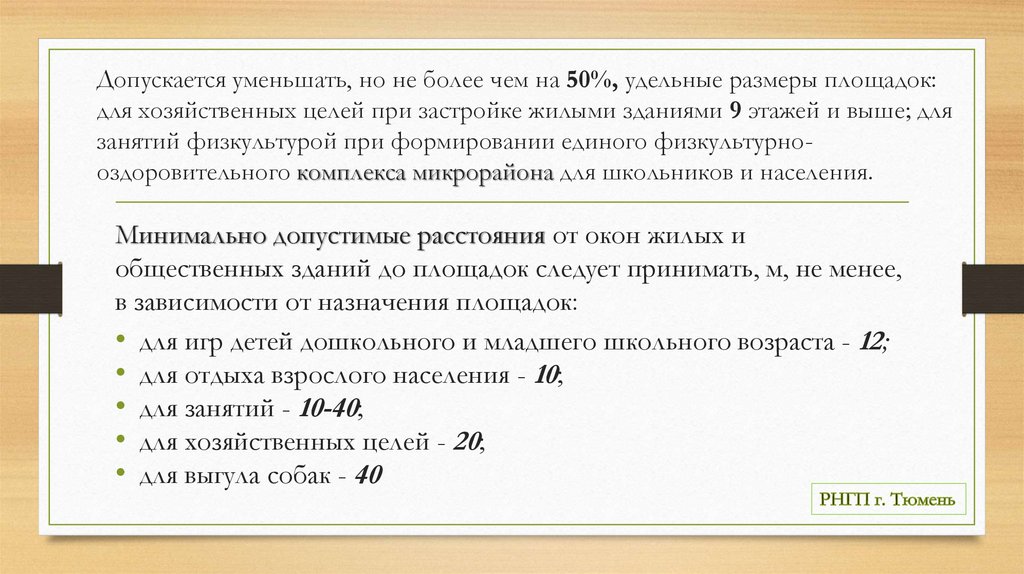

Допускается уменьшать, но не более чем на 50%, удельные размеры площадок:
для хозяйственных целей при застройке жилыми зданиями 9 этажей и выше; для
занятий физкультурой при формировании единого физкультурнооздоровительного комплекса микрорайона для школьников и населения.
Минимально допустимые расстояния от окон жилых и
общественных зданий до площадок следует принимать, м, не менее,
в зависимости от назначения площадок:
• для игр детей дошкольного и младшего школьного возраста - 12;
• для отдыха взрослого населения - 10;
• для занятий - 10-40;
• для хозяйственных целей - 20;
• для выгула собак - 40

6.

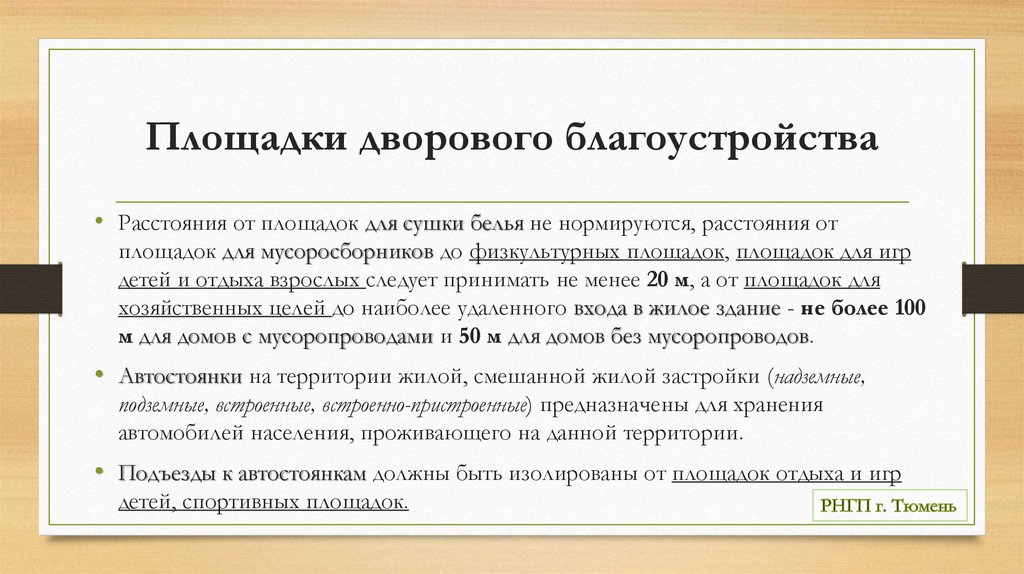

Площадки дворового благоустройства
• Расстояния от площадок для сушки белья не нормируются, расстояния от
площадок для мусоросборников до физкультурных площадок, площадок для игр
детей и отдыха взрослых следует принимать не менее 20 м, а от площадок для
хозяйственных целей до наиболее удаленного входа в жилое здание - не более 100
м для домов с мусоропроводами и 50 м для домов без мусоропроводов.
• Автостоянки на территории жилой, смешанной жилой застройки (надземные,
подземные, встроенные, встроенно-пристроенные) предназначены для хранения
автомобилей населения, проживающего на данной территории.
• Подъезды к автостоянкам должны быть изолированы от площадок отдыха и игр
детей, спортивных площадок.

7.

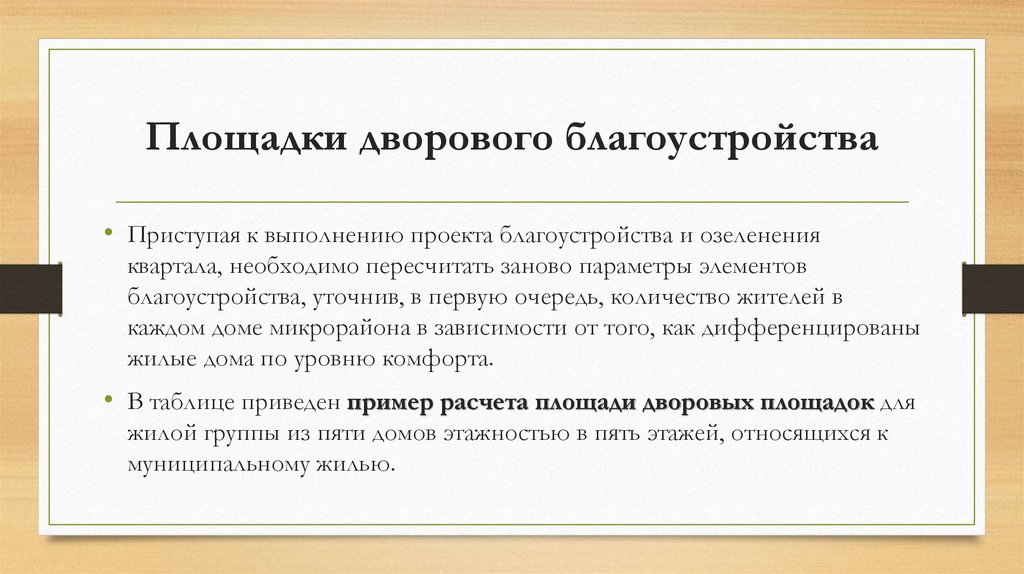

Площадки дворового благоустройства
• Приступая к выполнению проекта благоустройства и озеленения
квартала, необходимо пересчитать заново параметры элементов
благоустройства, уточнив, в первую очередь, количество жителей в
каждом доме микрорайона в зависимости от того, как дифференцированы
жилые дома по уровню комфорта.

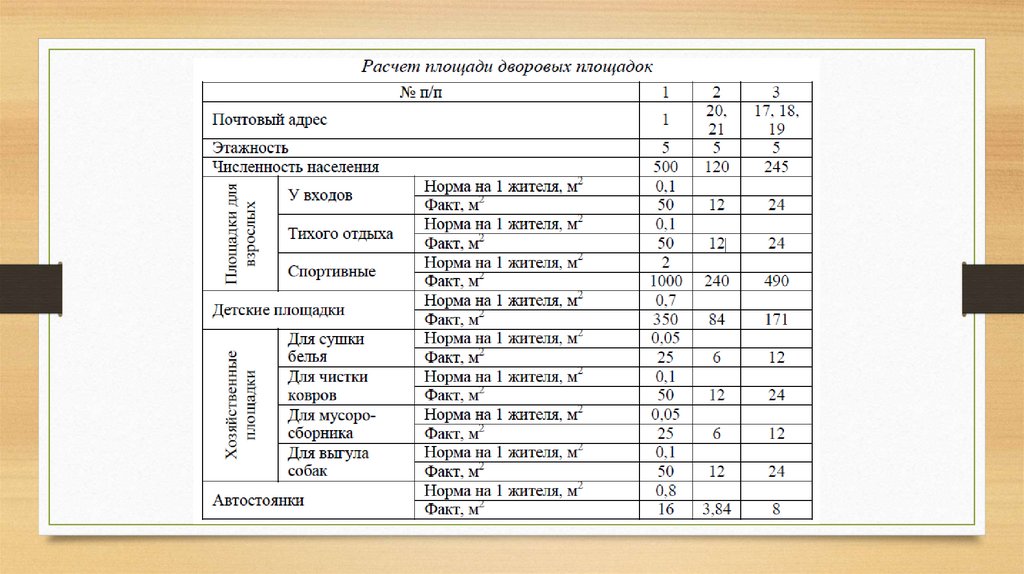

• В таблице приведен пример расчета площади дворовых площадок для
жилой группы из пяти домов этажностью в пять этажей, относящихся к
муниципальному жилью.

8.

9.

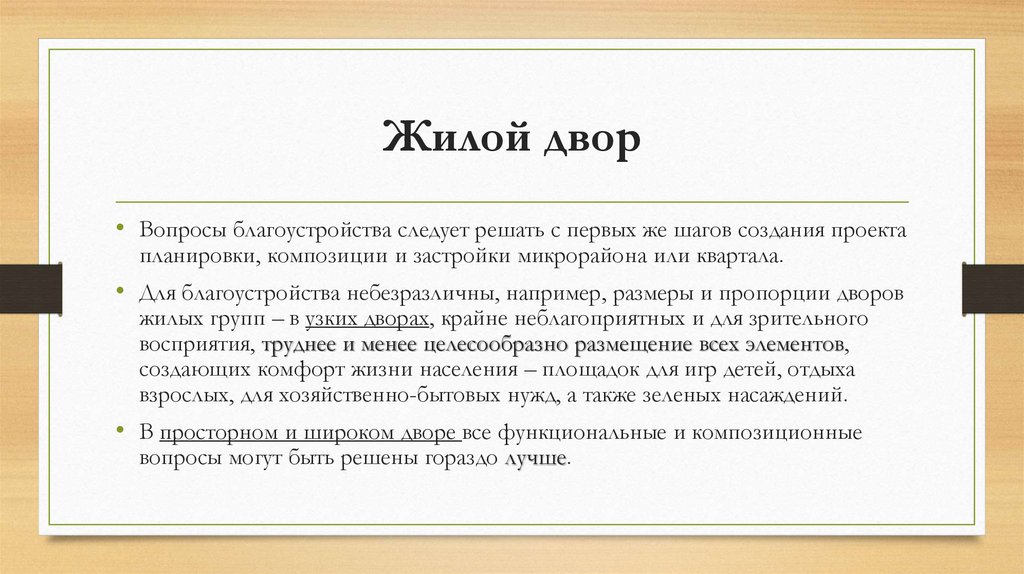

Жилой двор
• Вопросы благоустройства следует решать с первых же шагов создания проекта
планировки, композиции и застройки микрорайона или квартала.
• Для благоустройства небезразличны, например, размеры и пропорции дворов
жилых групп – в узких дворах, крайне неблагоприятных и для зрительного
восприятия, труднее и менее целесообразно размещение всех элементов,
создающих комфорт жизни населения – площадок для игр детей, отдыха
взрослых, для хозяйственно-бытовых нужд, а также зеленых насаждений.
• В просторном и широком дворе все функциональные и композиционные
вопросы могут быть решены гораздо лучше.

10.

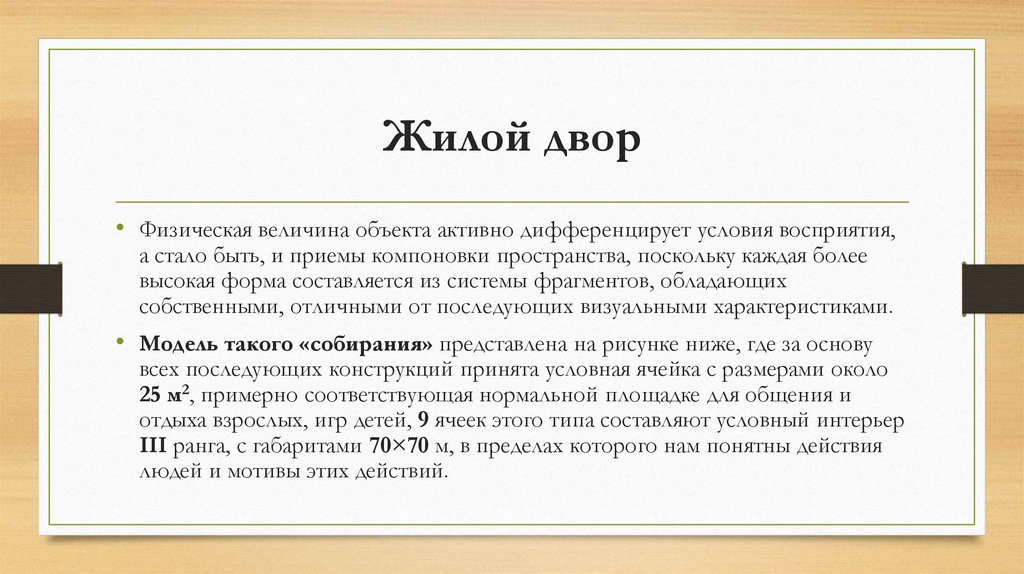

Жилой двор
• Физическая величина объекта активно дифференцирует условия восприятия,
а стало быть, и приемы компоновки пространства, поскольку каждая более
высокая форма составляется из системы фрагментов, обладающих
собственными, отличными от последующих визуальными характеристиками.
• Модель такого «собирания» представлена на рисунке ниже, где за основу
всех последующих конструкций принята условная ячейка с размерами около
25 м2, примерно соответствующая нормальной площадке для общения и
отдыха взрослых, игр детей, 9 ячеек этого типа составляют условный интерьер
III ранга, с габаритами 70×70 м, в пределах которого нам понятны действия
людей и мотивы этих действий.

11.

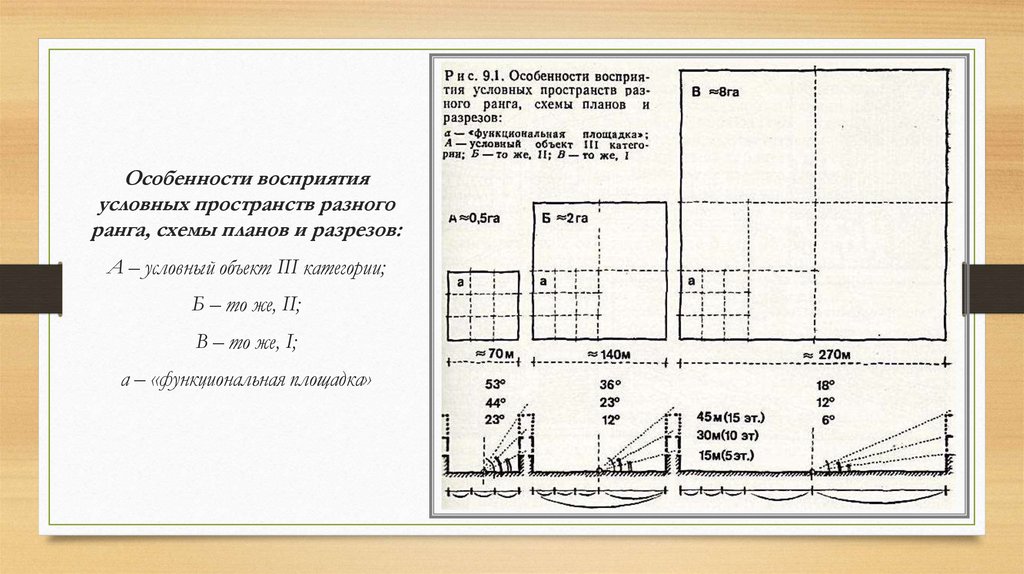

Особенности восприятия
условных пространств разного
ранга, схемы планов и разрезов:
А – условный объект III категории;
Б – то же, II;
В – то же, I;
а – «функциональная площадка»

12.

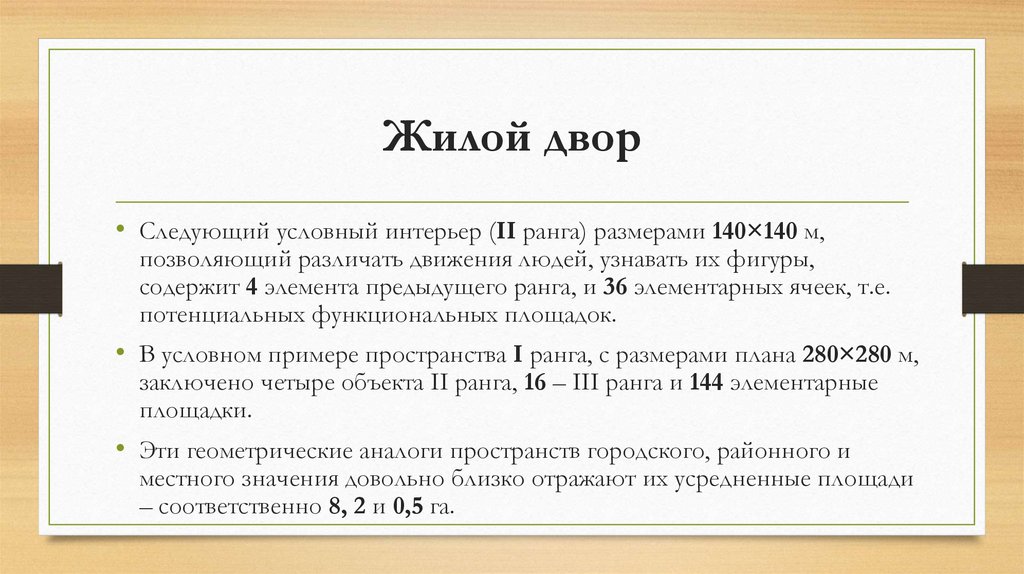

Жилой двор
• Следующий условный интерьер (II ранга) размерами 140×140 м,
позволяющий различать движения людей, узнавать их фигуры,
содержит 4 элемента предыдущего ранга, и 36 элементарных ячеек, т.е.
потенциальных функциональных площадок.
• В условном примере пространства I ранга, с размерами плана 280×280 м,
заключено четыре объекта II ранга, 16 – III ранга и 144 элементарные
площадки.
• Эти геометрические аналоги пространств городского, районного и
местного значения довольно близко отражают их усредненные площади
– соответственно 8, 2 и 0,5 га.

13.

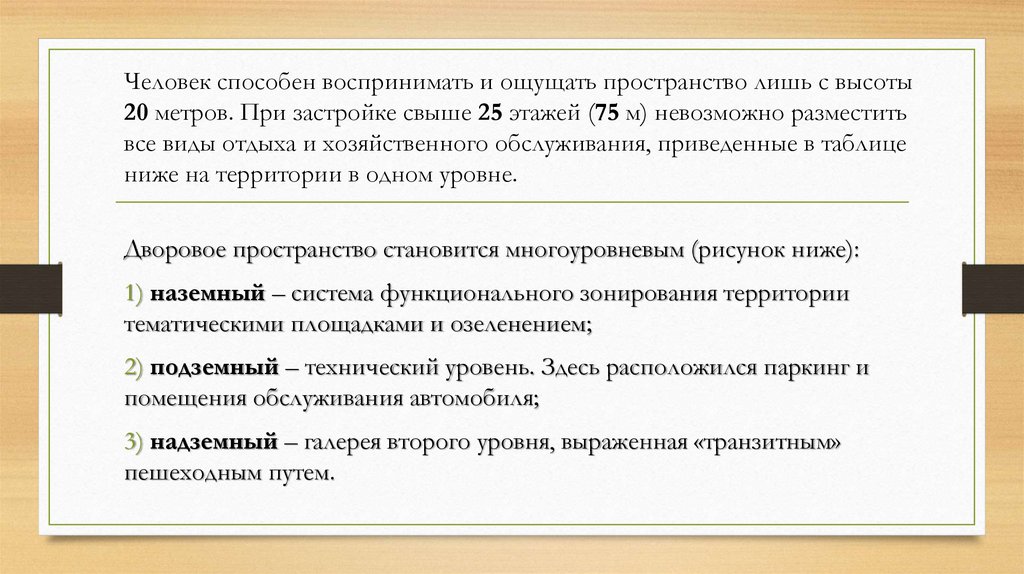

Человек способен воспринимать и ощущать пространство лишь с высоты
20 метров. При застройке свыше 25 этажей (75 м) невозможно разместить
все виды отдыха и хозяйственного обслуживания, приведенные в таблице
ниже на территории в одном уровне.
Дворовое пространство становится многоуровневым (рисунок ниже):
1) наземный – система функционального зонирования территории
тематическими площадками и озеленением;
2) подземный – технический уровень. Здесь расположился паркинг и
помещения обслуживания автомобиля;
3) надземный – галерея второго уровня, выраженная «транзитным»
пешеходным путем.

14.

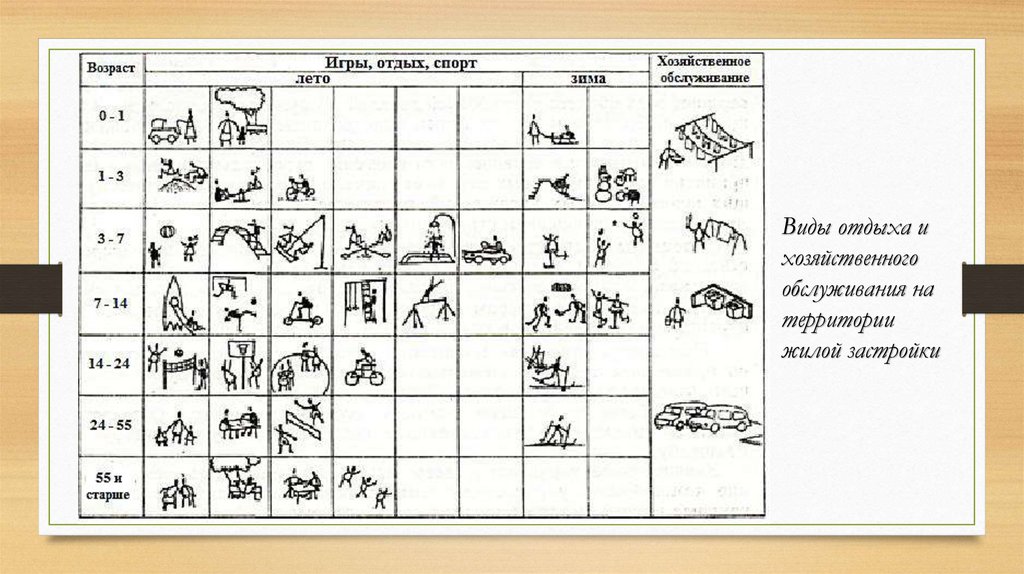

Виды отдыха и
хозяйственного
обслуживания на
территории
жилой застройки

15.

1
3
2

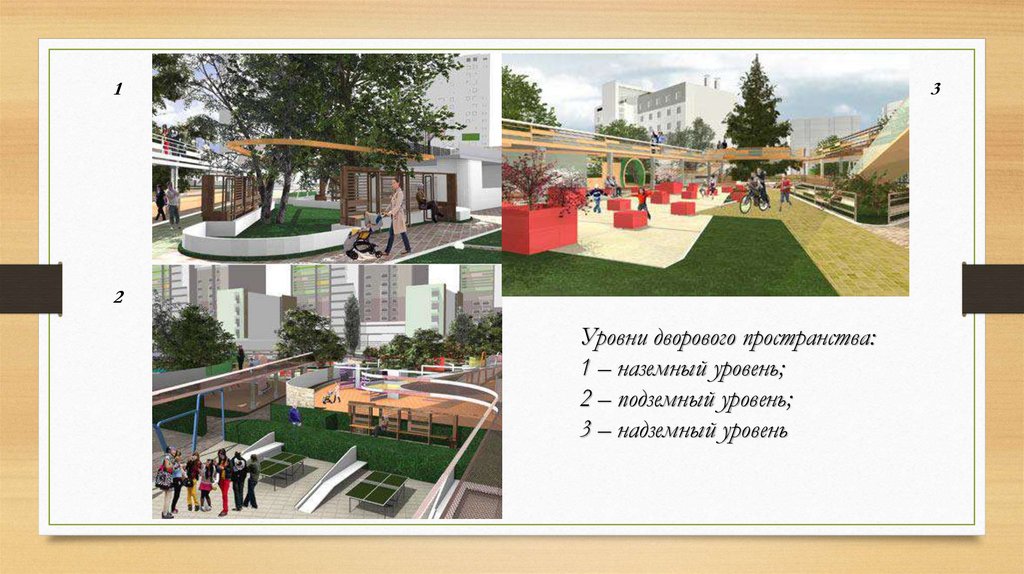

Уровни дворового пространства:
1 – наземный уровень;
2 – подземный уровень;
3 – надземный уровень

16.

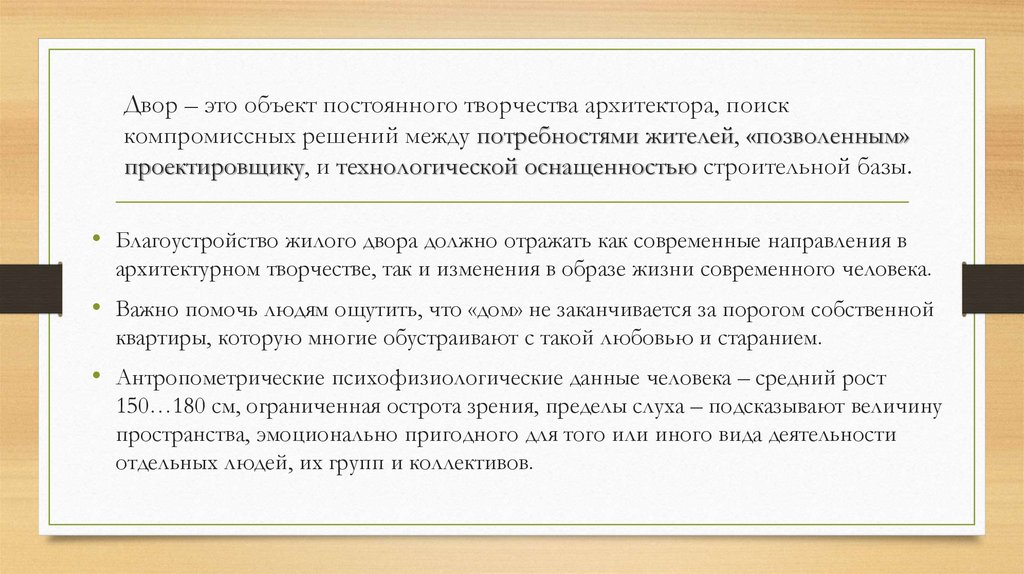

Двор – это объект постоянного творчества архитектора, поиск
компромиссных решений между потребностями жителей, «позволенным»
проектировщику, и технологической оснащенностью строительной базы.
• Благоустройство жилого двора должно отражать как современные направления в
архитектурном творчестве, так и изменения в образе жизни современного человека.
• Важно помочь людям ощутить, что «дом» не заканчивается за порогом собственной
квартиры, которую многие обустраивают с такой любовью и старанием.
• Антропометрические психофизиологические данные человека – средний рост
150…180 см, ограниченная острота зрения, пределы слуха – подсказывают величину
пространства, эмоционально пригодного для того или иного вида деятельности
отдельных людей, их групп и коллективов.

17.

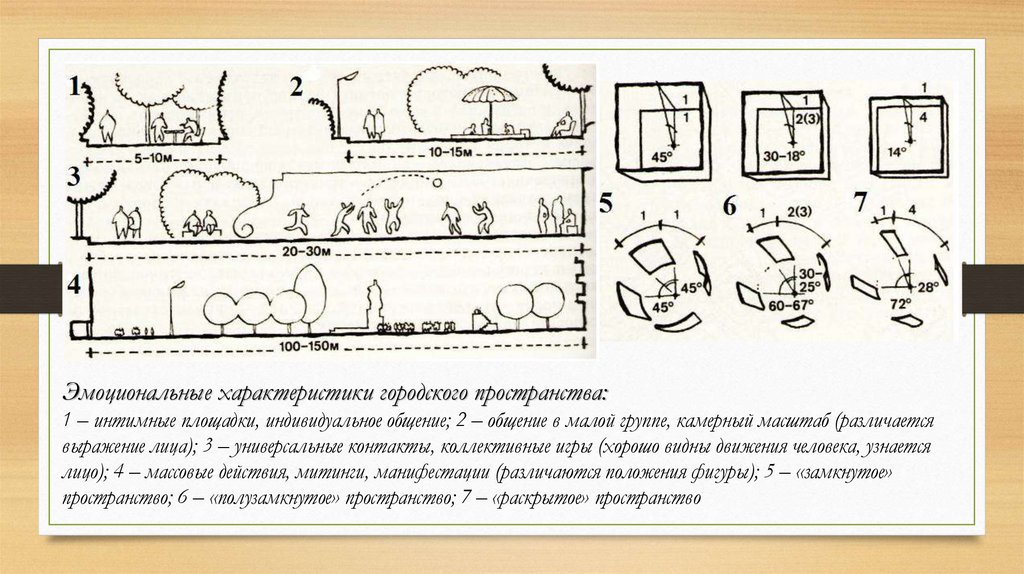

Эмоциональные характеристики городского пространства:
1 – интимные площадки, индивидуальное общение; 2 – общение в малой группе, камерный масштаб (различается
выражение лица); 3 – универсальные контакты, коллективные игры (хорошо видны движения человека, узнается
лицо); 4 – массовые действия, митинги, манифестации (различаются положения фигуры); 5 – «замкнутое»
пространство; 6 – «полузамкнутое» пространство; 7 – «раскрытое» пространство

18.

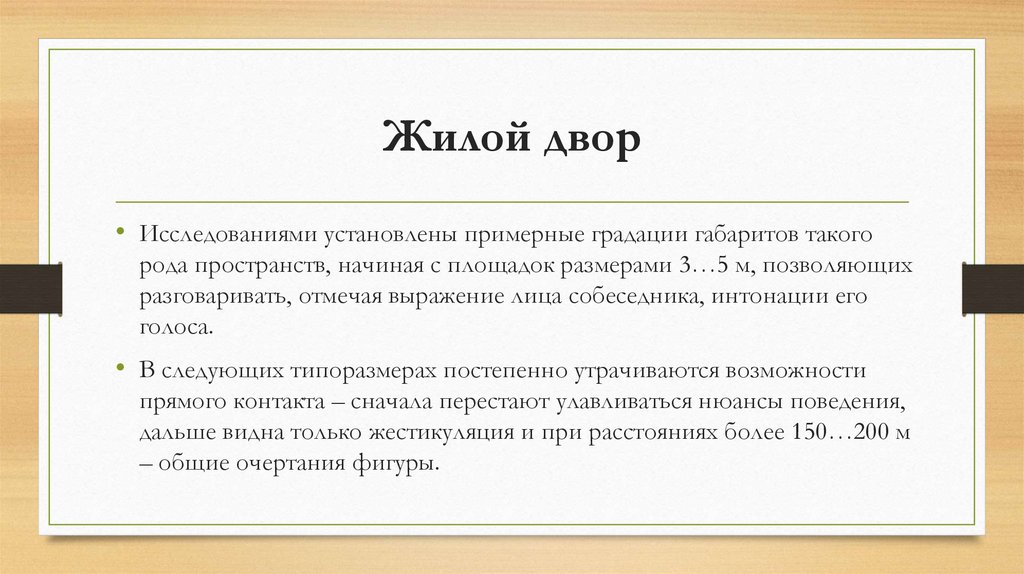

Жилой двор
• Исследованиями установлены примерные градации габаритов такого
рода пространств, начиная с площадок размерами 3…5 м, позволяющих
разговаривать, отмечая выражение лица собеседника, интонации его
голоса.
• В следующих типоразмерах постепенно утрачиваются возможности
прямого контакта – сначала перестают улавливаться нюансы поведения,
дальше видна только жестикуляция и при расстояниях более 150…200 м
– общие очертания фигуры.

19.

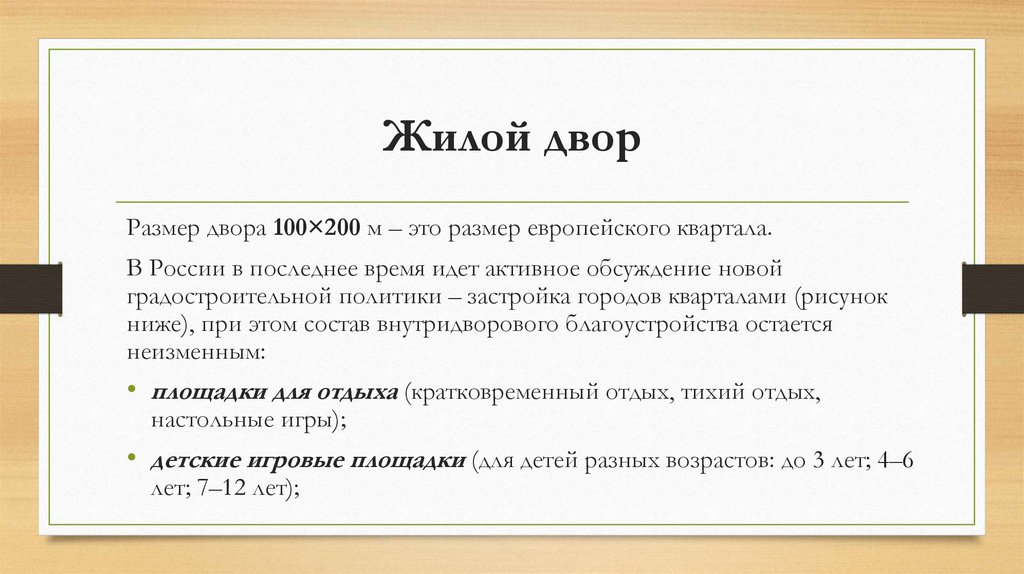

Жилой двор
Размер двора 100×200 м – это размер европейского квартала.
В России в последнее время идет активное обсуждение новой
градостроительной политики – застройка городов кварталами (рисунок
ниже), при этом состав внутридворового благоустройства остается
неизменным:
• площадки для отдыха (кратковременный отдых, тихий отдых,
настольные игры);
• детские игровые площадки (для детей разных возрастов: до 3 лет; 4–6
лет; 7–12 лет);

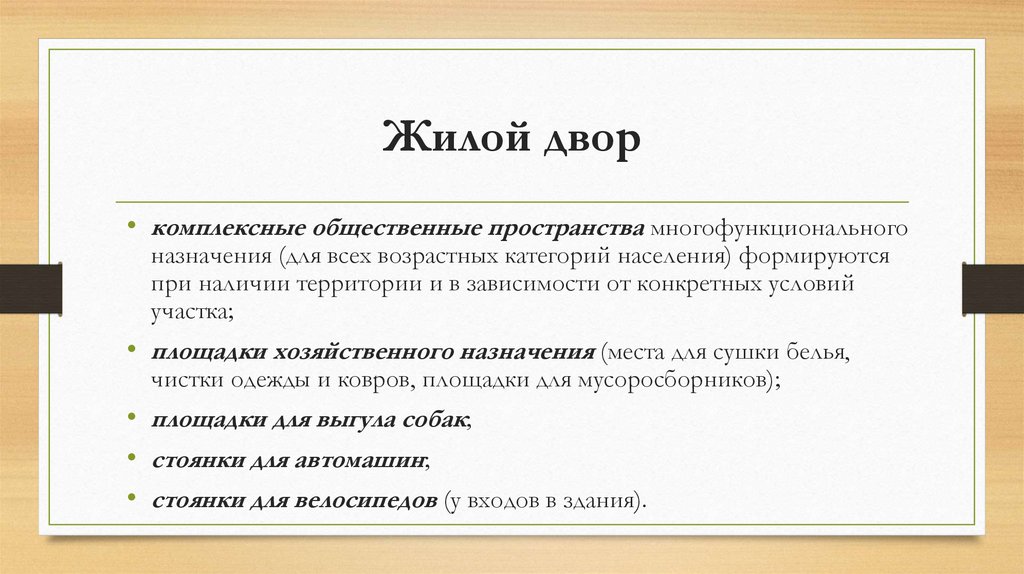

20.

Жилой двор
• комплексные общественные пространства многофункционального
назначения (для всех возрастных категорий населения) формируются
при наличии территории и в зависимости от конкретных условий
участка;
• площадки хозяйственного назначения (места для сушки белья,
чистки одежды и ковров, площадки для мусоросборников);
• площадки для выгула собак;
• стоянки для автомашин;
• стоянки для велосипедов (у входов в здания).

21.

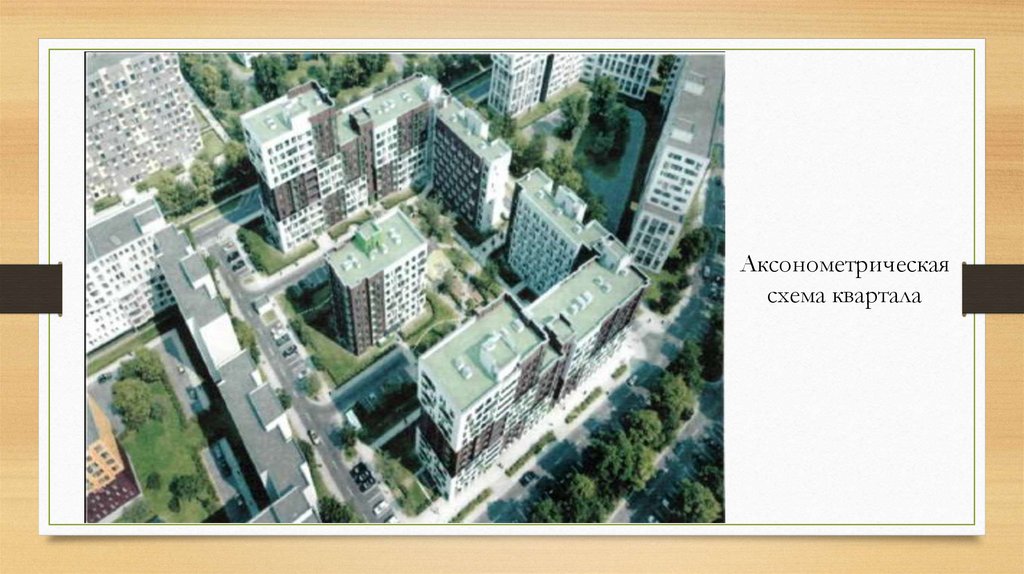

Аксонометрическая
схема квартала

22.

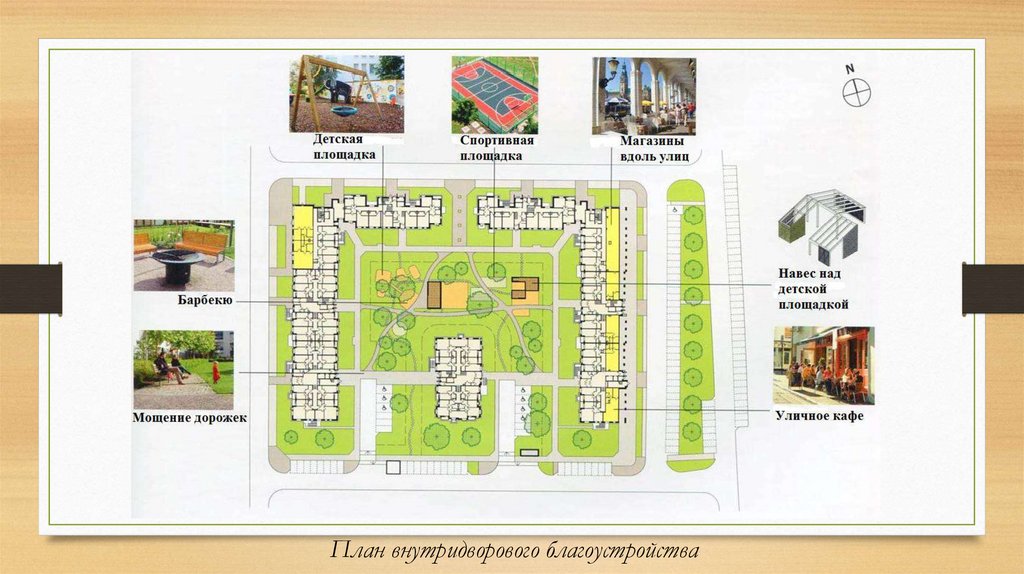

План внутридворового благоустройства

23.

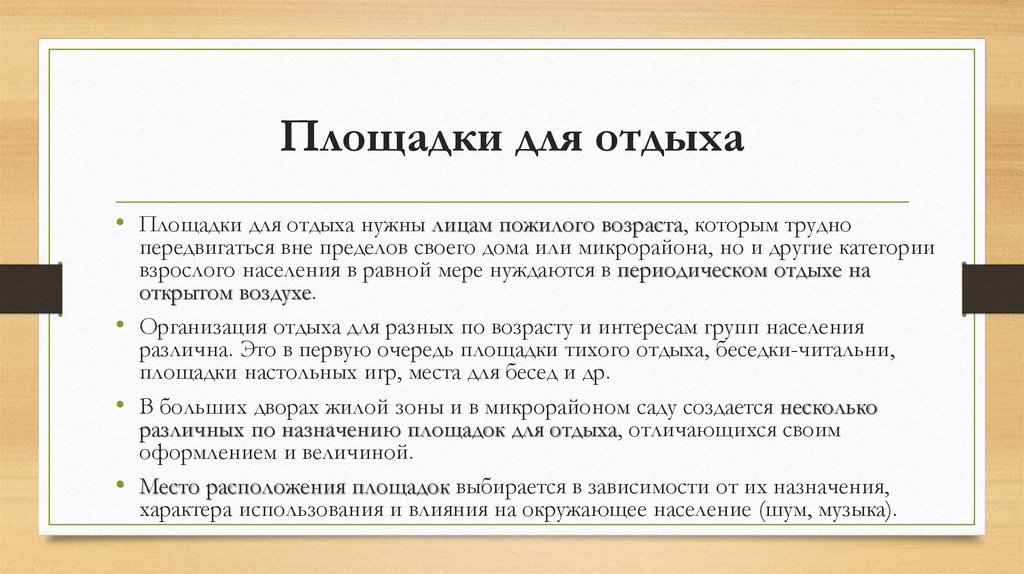

Площадки для отдыха
• Площадки для отдыха нужны лицам пожилого возраста, которым трудно
передвигаться вне пределов своего дома или микрорайона, но и другие категории
взрослого населения в равной мере нуждаются в периодическом отдыхе на
открытом воздухе.
• Организация отдыха для разных по возрасту и интересам групп населения
различна. Это в первую очередь площадки тихого отдыха, беседки-читальни,
площадки настольных игр, места для бесед и др.
• В больших дворах жилой зоны и в микрорайоном саду создается несколько
различных по назначению площадок для отдыха, отличающихся своим
оформлением и величиной.
• Место расположения площадок выбирается в зависимости от их назначения,
характера использования и влияния на окружающее население (шум, музыка).

24.

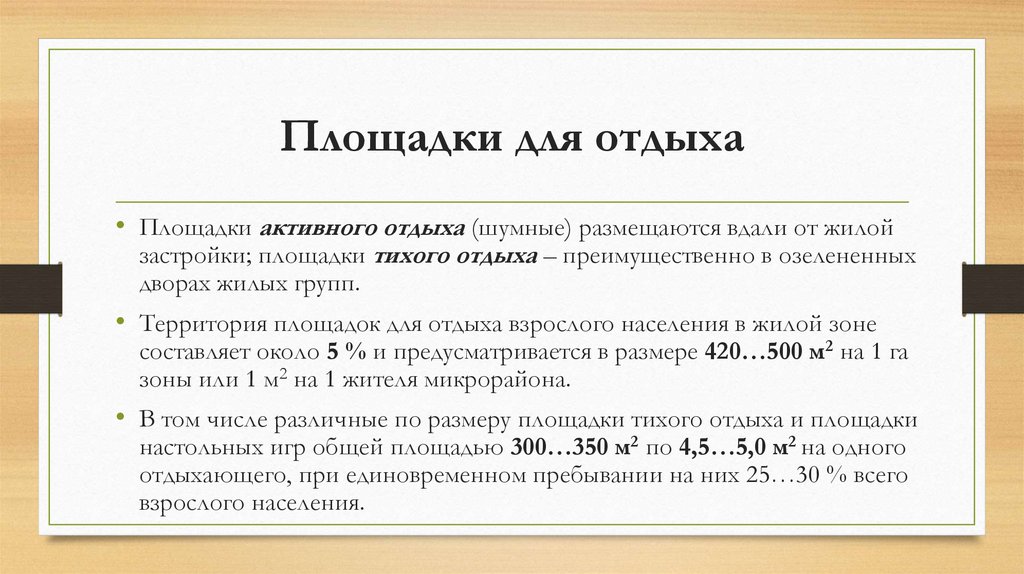

Площадки для отдыха
• Площадки активного отдыха (шумные) размещаются вдали от жилой
застройки; площадки тихого отдыха – преимущественно в озелененных
дворах жилых групп.
• Территория площадок для отдыха взрослого населения в жилой зоне
составляет около 5 % и предусматривается в размере 420…500 м2 на 1 га
зоны или 1 м2 на 1 жителя микрорайона.
• В том числе различные по размеру площадки тихого отдыха и площадки
настольных игр общей площадью 300…350 м2 по 4,5…5,0 м2 на одного
отдыхающего, при единовременном пребывании на них 25…30 % всего
взрослого населения.

25.

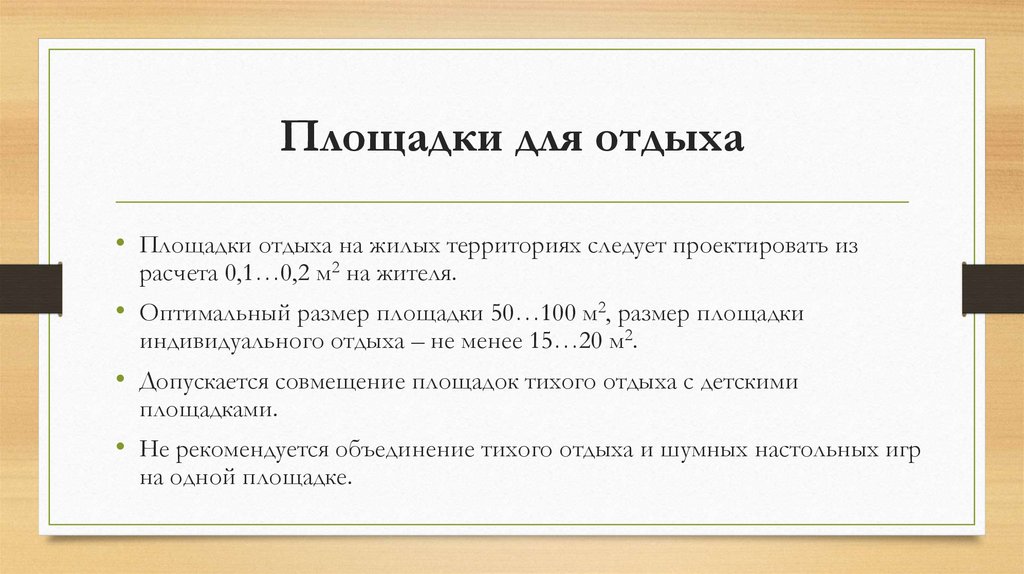

Площадки для отдыха
• Площадки отдыха на жилых территориях следует проектировать из
расчета 0,1…0,2 м2 на жителя.
• Оптимальный размер площадки 50…100 м2, размер площадки
индивидуального отдыха – не менее 15…20 м2.
• Допускается совмещение площадок тихого отдыха с детскими
площадками.
• Не рекомендуется объединение тихого отдыха и шумных настольных игр
на одной площадке.

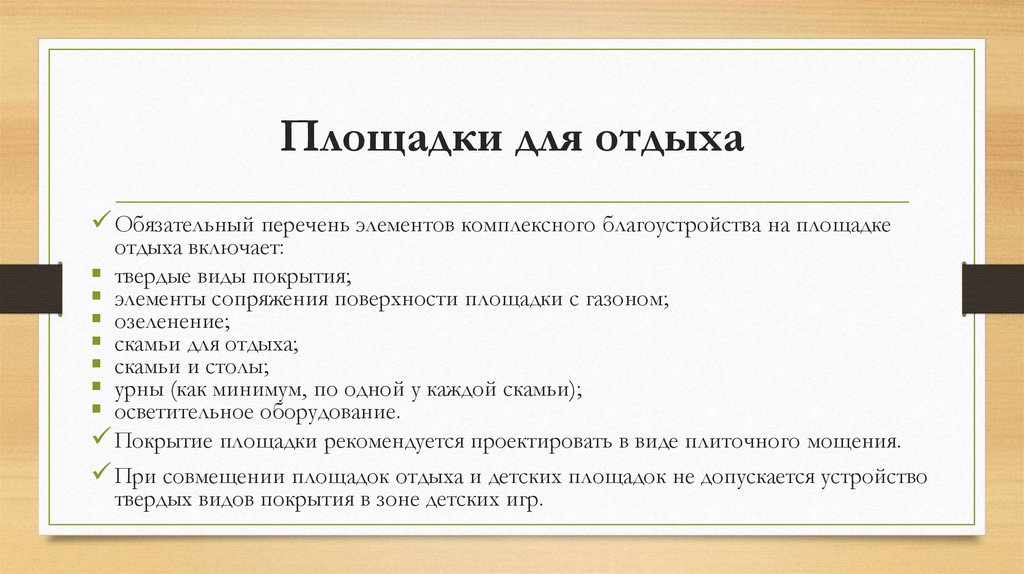

26.

Площадки для отдыха
Обязательный перечень элементов комплексного благоустройства на площадке
отдыха включает:
твердые виды покрытия;
элементы сопряжения поверхности площадки с газоном;
озеленение;
скамьи для отдыха;
скамьи и столы;
урны (как минимум, по одной у каждой скамьи);
осветительное оборудование.
Покрытие площадки рекомендуется проектировать в виде плиточного мощения.
При совмещении площадок отдыха и детских площадок не допускается устройство
твердых видов покрытия в зоне детских игр.

27.

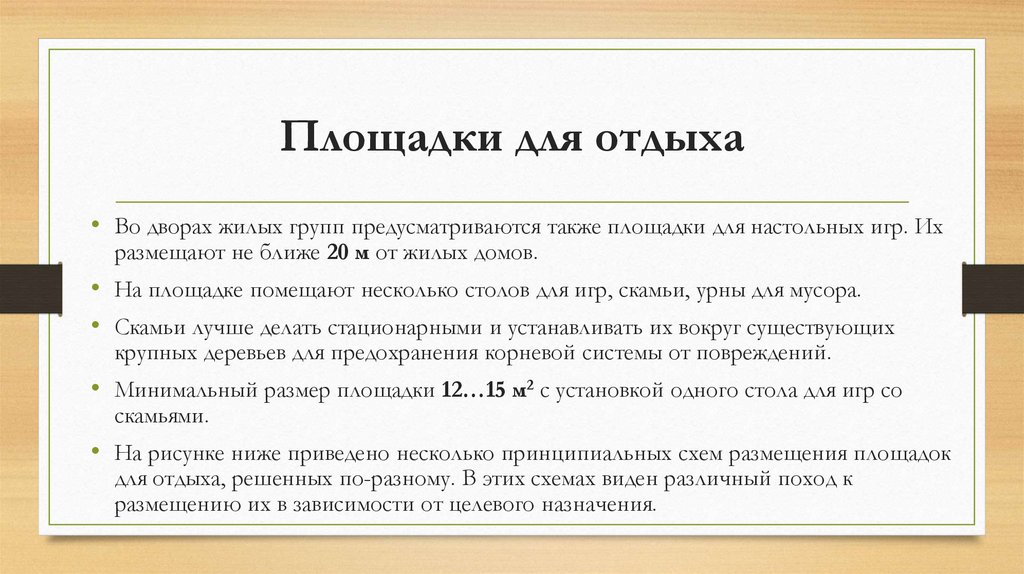

Площадки для отдыха
• Во дворах жилых групп предусматриваются также площадки для настольных игр. Их
размещают не ближе 20 м от жилых домов.
• На площадке помещают несколько столов для игр, скамьи, урны для мусора.
• Скамьи лучше делать стационарными и устанавливать их вокруг существующих
крупных деревьев для предохранения корневой системы от повреждений.
• Минимальный размер площадки 12…15 м2 с установкой одного стола для игр со
скамьями.
• На рисунке ниже приведено несколько принципиальных схем размещения площадок
для отдыха, решенных по-разному. В этих схемах виден различный поход к
размещению их в зависимости от целевого назначения.

28.

1
3
2

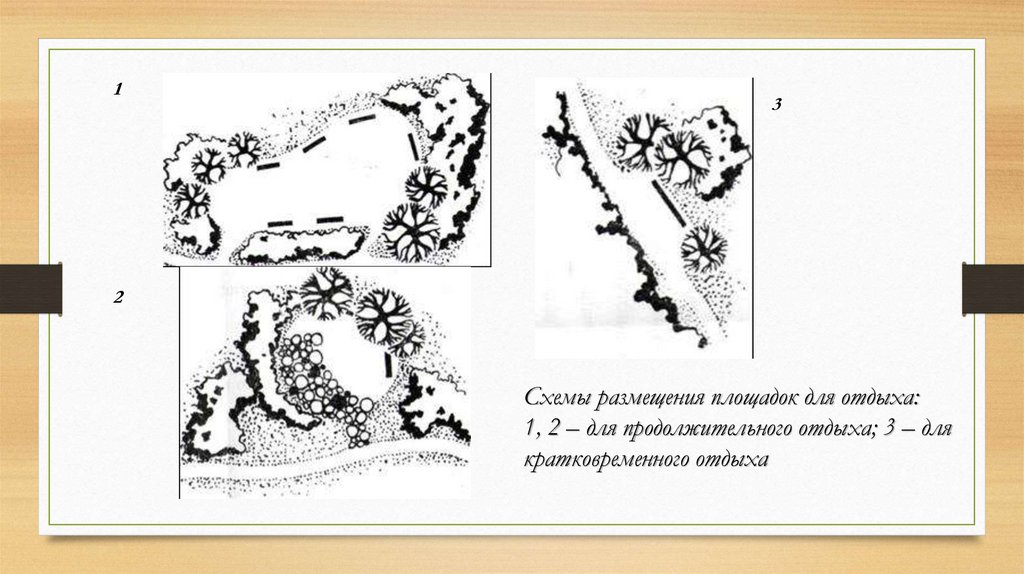

Схемы размещения площадок для отдыха:
1, 2 – для продолжительного отдыха; 3 – для
кратковременного отдыха

29.

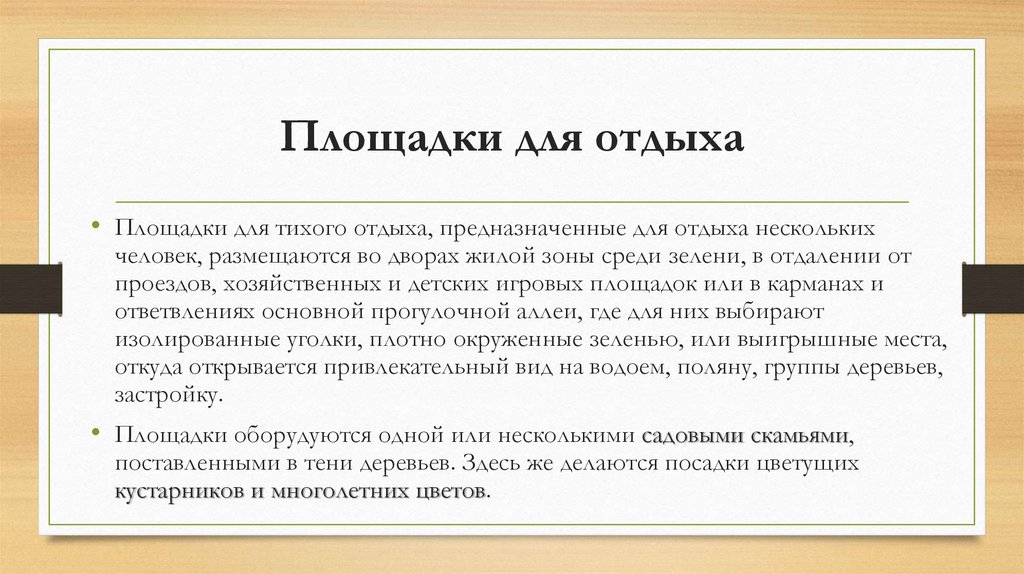

Площадки для отдыха
• Площадки для тихого отдыха, предназначенные для отдыха нескольких
человек, размещаются во дворах жилой зоны среди зелени, в отдалении от
проездов, хозяйственных и детских игровых площадок или в карманах и
ответвлениях основной прогулочной аллеи, где для них выбирают
изолированные уголки, плотно окруженные зеленью, или выигрышные места,
откуда открывается привлекательный вид на водоем, поляну, группы деревьев,
застройку.
• Площадки оборудуются одной или несколькими садовыми скамьями,
поставленными в тени деревьев. Здесь же делаются посадки цветущих
кустарников и многолетних цветов.

30.

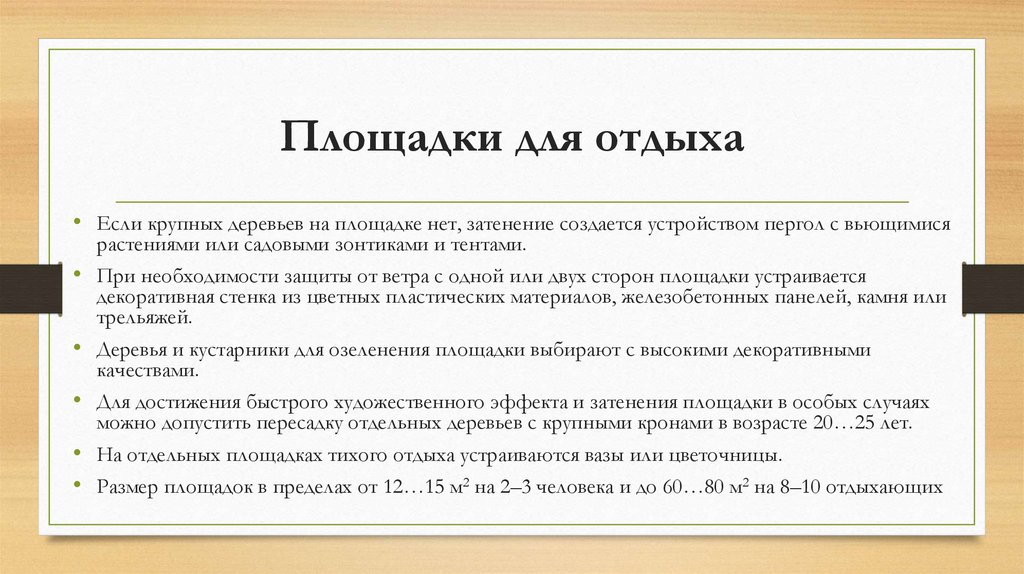

Площадки для отдыха
• Если крупных деревьев на площадке нет, затенение создается устройством пергол с вьющимися
растениями или садовыми зонтиками и тентами.
При необходимости защиты от ветра с одной или двух сторон площадки устраивается
декоративная стенка из цветных пластических материалов, железобетонных панелей, камня или
трельяжей.
Деревья и кустарники для озеленения площадки выбирают с высокими декоративными
качествами.
Для достижения быстрого художественного эффекта и затенения площадки в особых случаях
можно допустить пересадку отдельных деревьев с крупными кронами в возрасте 20…25 лет.
На отдельных площадках тихого отдыха устраиваются вазы или цветочницы.
Размер площадок в пределах от 12…15 м2 на 2–3 человека и до 60…80 м2 на 8–10 отдыхающих

31.

32.

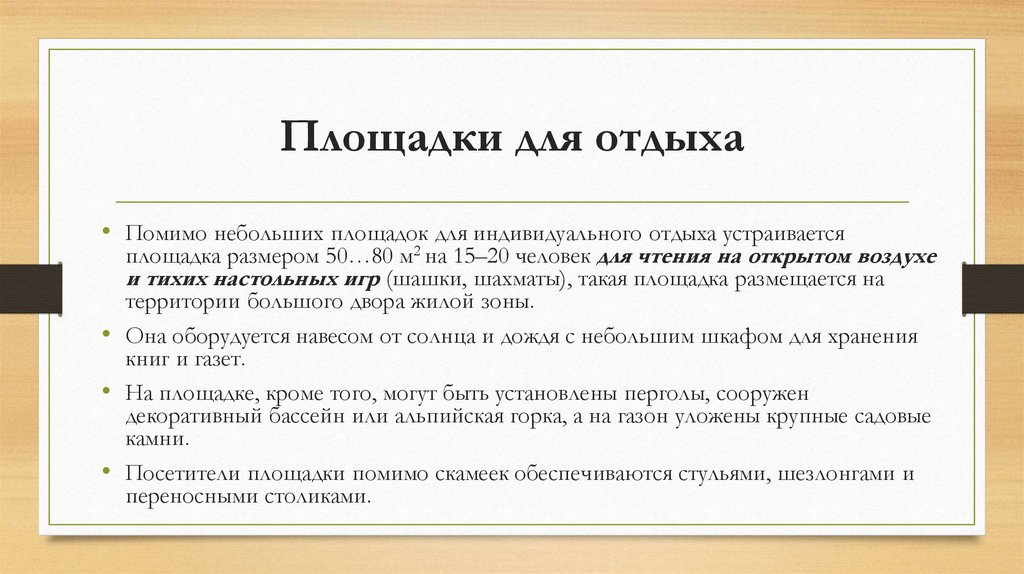

Площадки для отдыха
• Помимо небольших площадок для индивидуального отдыха устраивается
площадка размером 50…80 м2 на 15–20 человек для чтения на открытом воздухе
и тихих настольных игр (шашки, шахматы), такая площадка размещается на
территории большого двора жилой зоны.
• Она оборудуется навесом от солнца и дождя с небольшим шкафом для хранения
книг и газет.
• На площадке, кроме того, могут быть установлены перголы, сооружен
декоративный бассейн или альпийская горка, а на газон уложены крупные садовые
камни.
• Посетители площадки помимо скамеек обеспечиваются стульями, шезлонгами и
переносными столиками.

33.

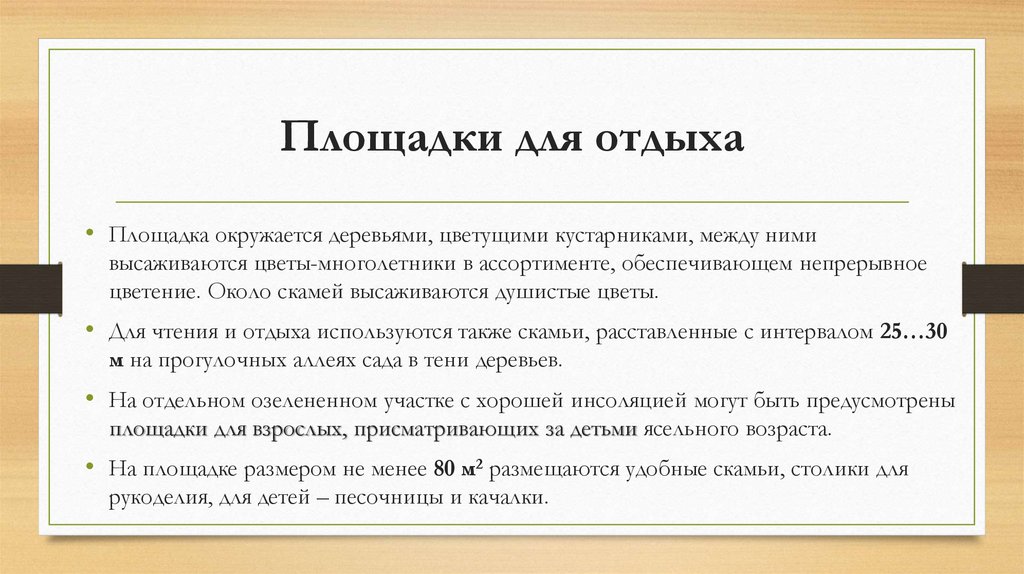

Площадки для отдыха
• Площадка окружается деревьями, цветущими кустарниками, между ними
высаживаются цветы-многолетники в ассортименте, обеспечивающем непрерывное
цветение. Около скамей высаживаются душистые цветы.
• Для чтения и отдыха используются также скамьи, расставленные с интервалом 25…30
м на прогулочных аллеях сада в тени деревьев.
• На отдельном озелененном участке с хорошей инсоляцией могут быть предусмотрены
площадки для взрослых, присматривающих за детьми ясельного возраста.
• На площадке размером не менее 80 м2 размещаются удобные скамьи, столики для
рукоделия, для детей – песочницы и качалки.

34.

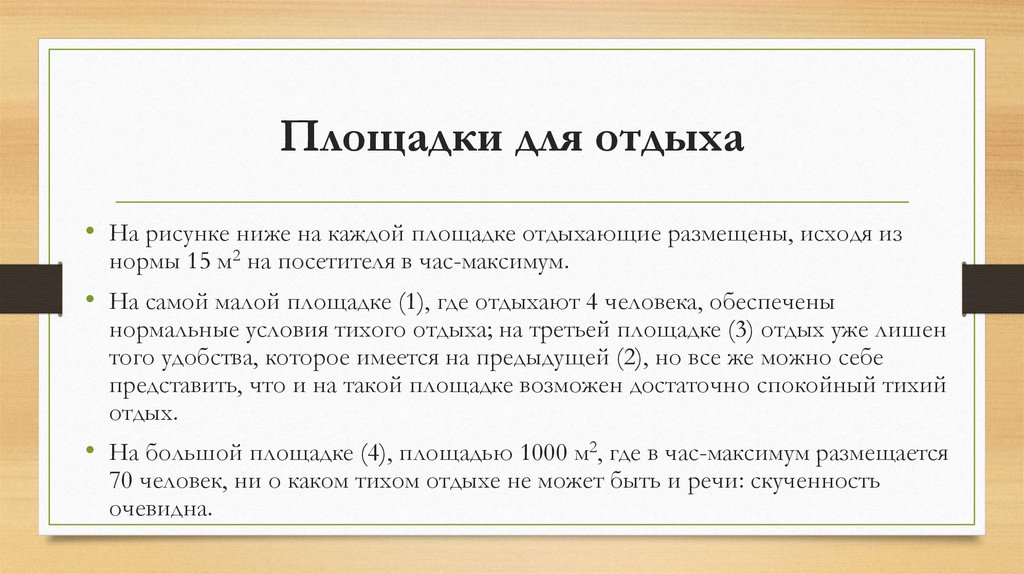

Площадки для отдыха

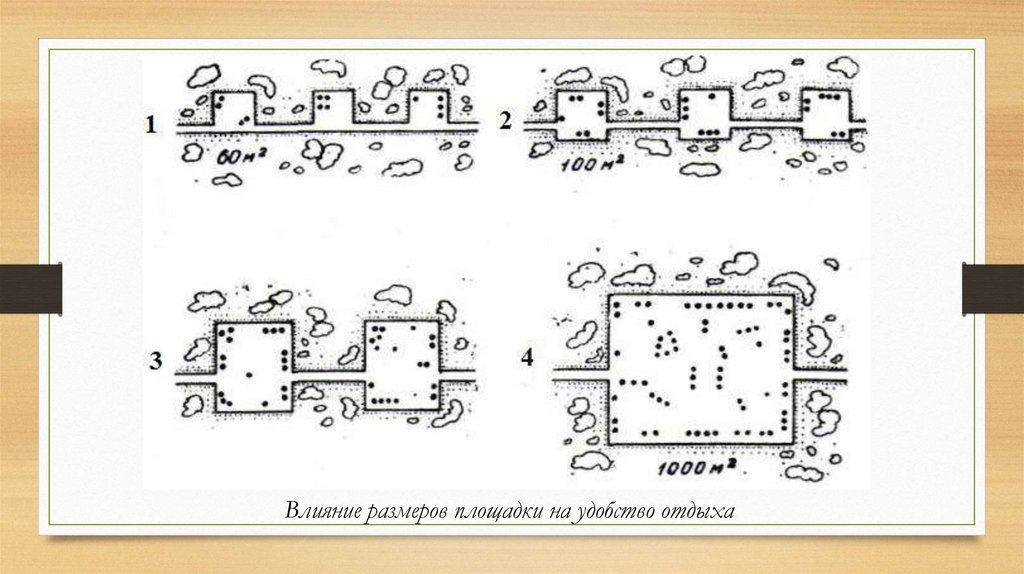

• На рисунке ниже на каждой площадке отдыхающие размещены, исходя из
нормы 15 м2 на посетителя в час-максимум.
• На самой малой площадке (1), где отдыхают 4 человека, обеспечены
нормальные условия тихого отдыха; на третьей площадке (3) отдых уже лишен
того удобства, которое имеется на предыдущей (2), но все же можно себе
представить, что и на такой площадке возможен достаточно спокойный тихий
отдых.
• На большой площадке (4), площадью 1000 м2, где в час-максимум размещается
70 человек, ни о каком тихом отдыхе не может быть и речи: скученность
очевидна.

35.

Влияние размеров площадки на удобство отдыха

36.

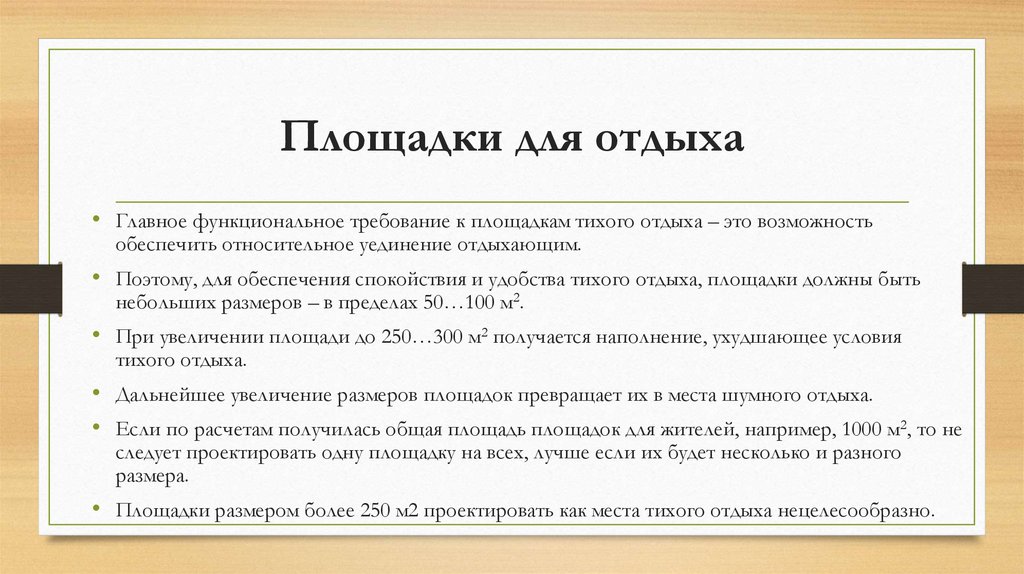

Площадки для отдыха
• Главное функциональное требование к площадкам тихого отдыха – это возможность
обеспечить относительное уединение отдыхающим.
• Поэтому, для обеспечения спокойствия и удобства тихого отдыха, площадки должны быть
небольших размеров – в пределах 50…100 м2.
• При увеличении площади до 250…300 м2 получается наполнение, ухудшающее условия
тихого отдыха.
• Дальнейшее увеличение размеров площадок превращает их в места шумного отдыха.
• Если по расчетам получилась общая площадь площадок для жителей, например, 1000 м2, то не
следует проектировать одну площадку на всех, лучше если их будет несколько и разного
размера.
• Площадки размером более 250 м2 проектировать как места тихого отдыха нецелесообразно.

37.

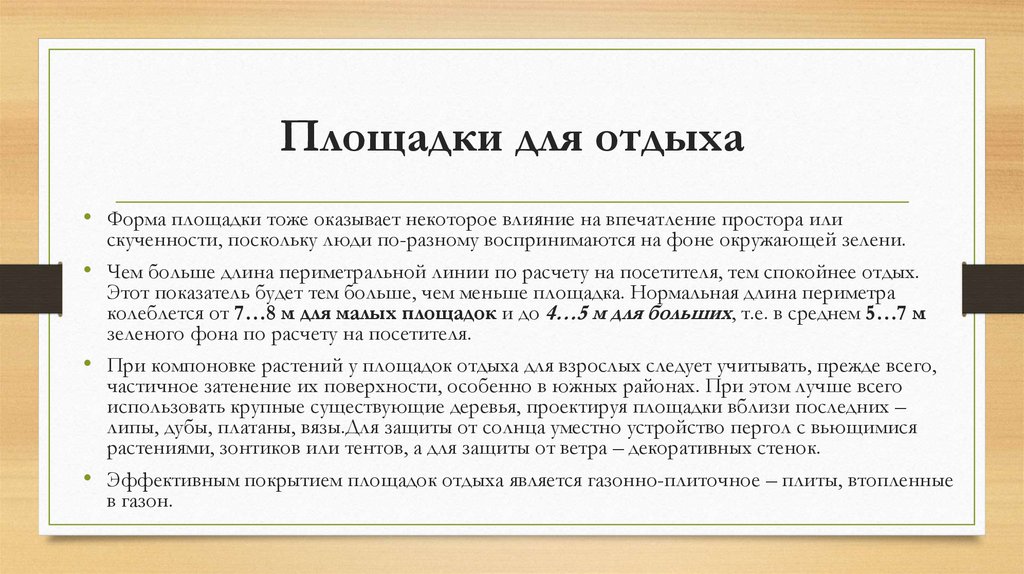

Площадки для отдыха
• Форма площадки тоже оказывает некоторое влияние на впечатление простора или
скученности, поскольку люди по-разному воспринимаются на фоне окружающей зелени.
• Чем больше длина периметральной линии по расчету на посетителя, тем спокойнее отдых.
Этот показатель будет тем больше, чем меньше площадка. Нормальная длина периметра
колеблется от 7…8 м для малых площадок и до 4…5 м для больших, т.е. в среднем 5…7 м
зеленого фона по расчету на посетителя.
• При компоновке растений у площадок отдыха для взрослых следует учитывать, прежде всего,
частичное затенение их поверхности, особенно в южных районах. При этом лучше всего
использовать крупные существующие деревья, проектируя площадки вблизи последних –
липы, дубы, платаны, вязы.Для защиты от солнца уместно устройство пергол с вьющимися
растениями, зонтиков или тентов, а для защиты от ветра – декоративных стенок.
• Эффективным покрытием площадок отдыха является газонно-плиточное – плиты, втопленные
в газон.

38.

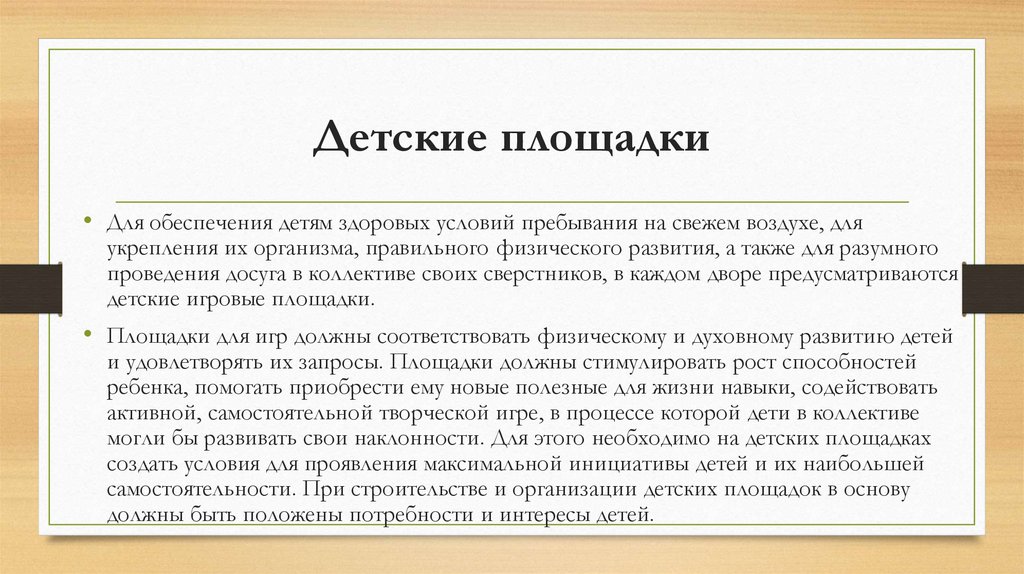

Детские площадки
• Для обеспечения детям здоровых условий пребывания на свежем воздухе, для
укрепления их организма, правильного физического развития, а также для разумного
проведения досуга в коллективе своих сверстников, в каждом дворе предусматриваются
детские игровые площадки.
• Площадки для игр должны соответствовать физическому и духовному развитию детей
и удовлетворять их запросы. Площадки должны стимулировать рост способностей
ребенка, помогать приобрести ему новые полезные для жизни навыки, содействовать
активной, самостоятельной творческой игре, в процессе которой дети в коллективе
могли бы развивать свои наклонности. Для этого необходимо на детских площадках
создать условия для проявления максимальной инициативы детей и их наибольшей
самостоятельности. При строительстве и организации детских площадок в основу
должны быть положены потребности и интересы детей.

39.

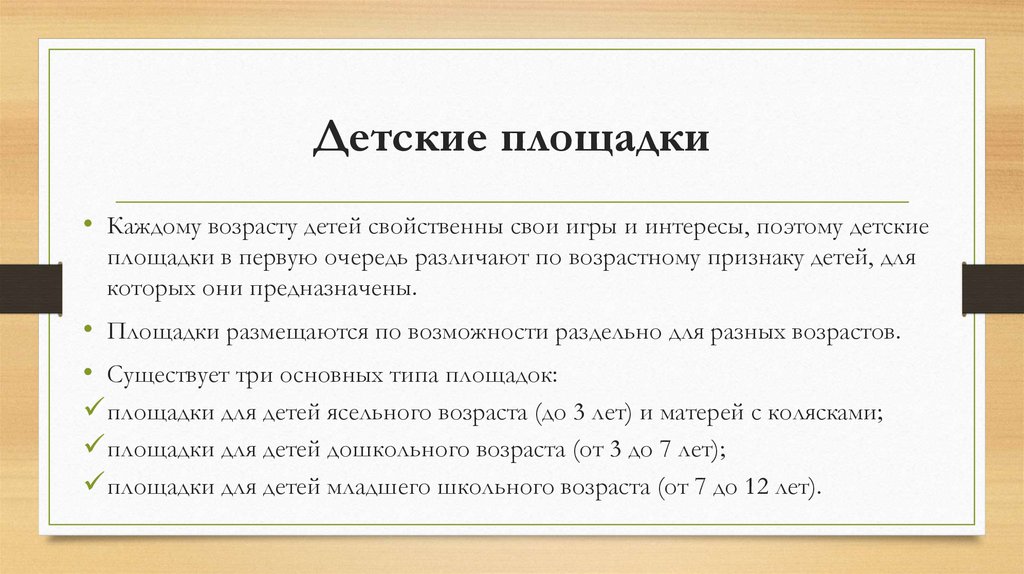

Детские площадки
• Каждому возрасту детей свойственны свои игры и интересы, поэтому детские
площадки в первую очередь различают по возрастному признаку детей, для
которых они предназначены.
• Площадки размещаются по возможности раздельно для разных возрастов.
• Существует три основных типа площадок:
площадки для детей ясельного возраста (до 3 лет) и матерей с колясками;
площадки для детей дошкольного возраста (от 3 до 7 лет);
площадки для детей младшего школьного возраста (от 7 до 12 лет).

40.

Детские площадки

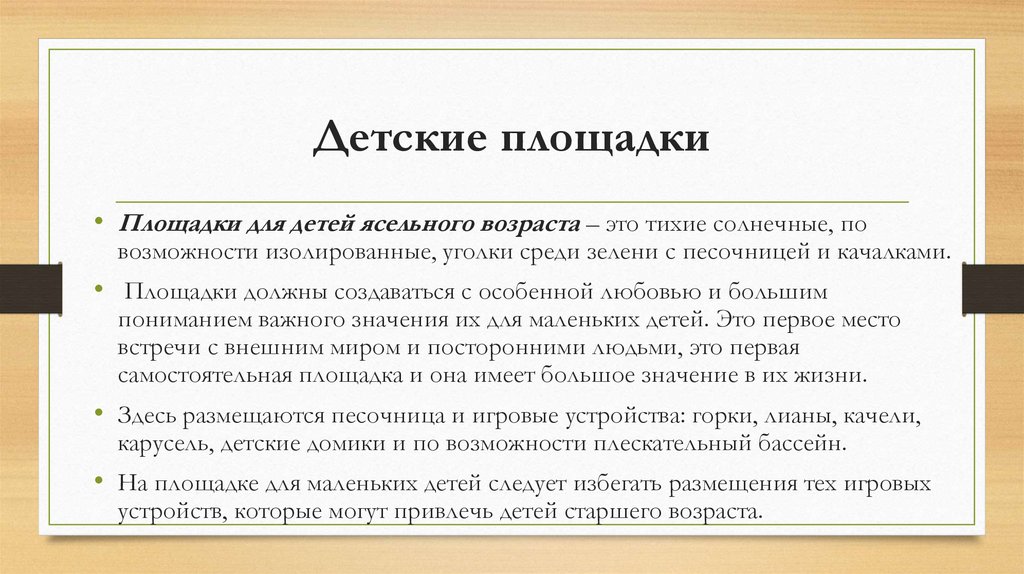

• Площадки для детей ясельного возраста – это тихие солнечные, по
возможности изолированные, уголки среди зелени с песочницей и качалками.
• Площадки должны создаваться с особенной любовью и большим
пониманием важного значения их для маленьких детей. Это первое место
встречи с внешним миром и посторонними людьми, это первая
самостоятельная площадка и она имеет большое значение в их жизни.
• Здесь размещаются песочница и игровые устройства: горки, лианы, качели,
карусель, детские домики и по возможности плескательный бассейн.
• На площадке для маленьких детей следует избегать размещения тех игровых
устройств, которые могут привлечь детей старшего возраста.

41.

Детские площадки

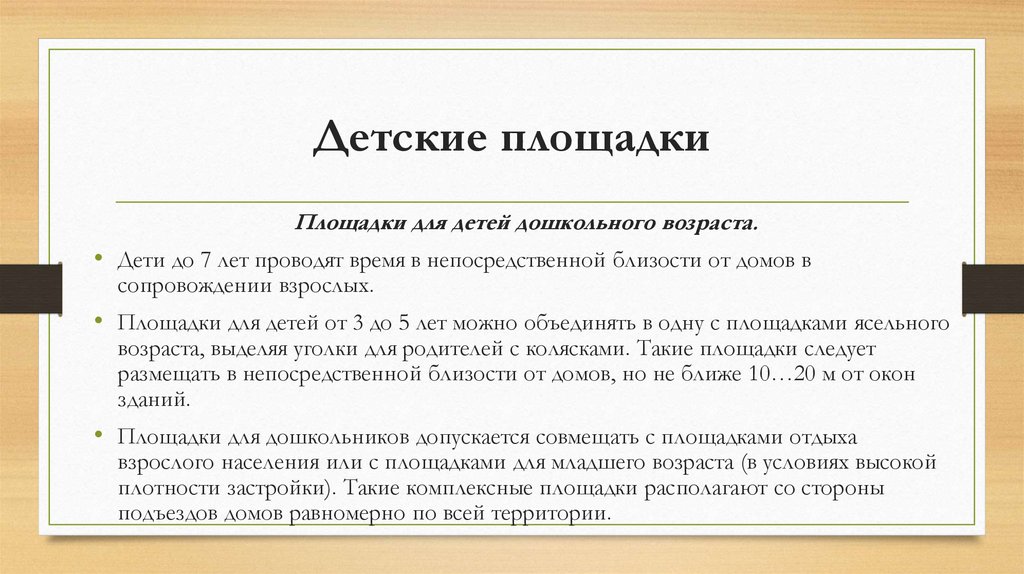

Площадки для детей дошкольного возраста.
• Дети до 7 лет проводят время в непосредственной близости от домов в
сопровождении взрослых.
• Площадки для детей от 3 до 5 лет можно объединять в одну с площадками ясельного
возраста, выделяя уголки для родителей с колясками. Такие площадки следует
размещать в непосредственной близости от домов, но не ближе 10…20 м от окон
зданий.
• Площадки для дошкольников допускается совмещать с площадками отдыха
взрослого населения или с площадками для младшего возраста (в условиях высокой
плотности застройки). Такие комплексные площадки располагают со стороны
подъездов домов равномерно по всей территории.

42.

Детские площадки

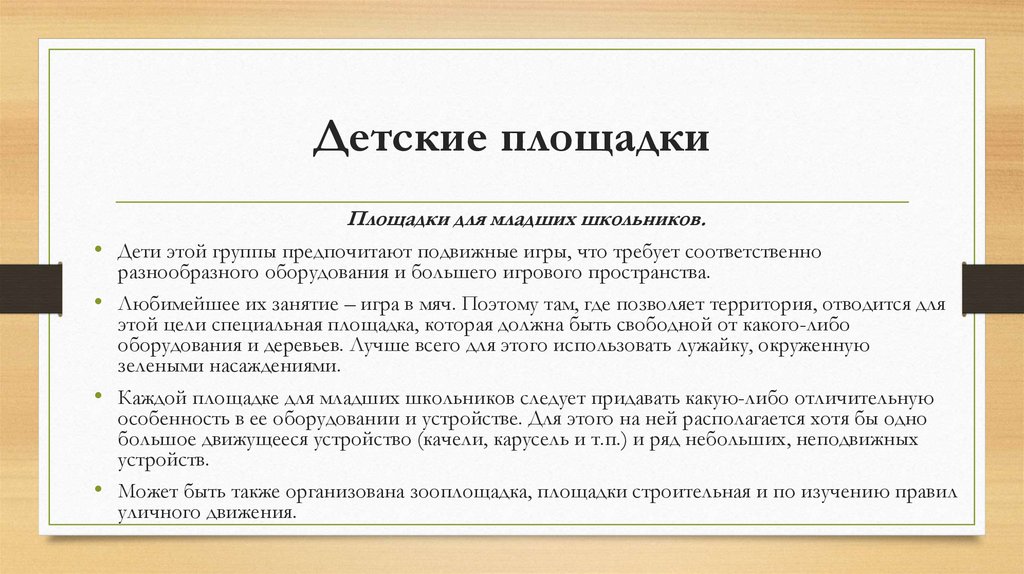

Площадки для младших школьников.
• Дети этой группы предпочитают подвижные игры, что требует соответственно
разнообразного оборудования и большего игрового пространства.
• Любимейшее их занятие – игра в мяч. Поэтому там, где позволяет территория, отводится для
этой цели специальная площадка, которая должна быть свободной от какого-либо
оборудования и деревьев. Лучше всего для этого использовать лужайку, окруженную
зелеными насаждениями.
• Каждой площадке для младших школьников следует придавать какую-либо отличительную
особенность в ее оборудовании и устройстве. Для этого на ней располагается хотя бы одно
большое движущееся устройство (качели, карусель и т.п.) и ряд небольших, неподвижных
устройств.
• Может быть также организована зооплощадка, площадки строительная и по изучению правил
уличного движения.

43.

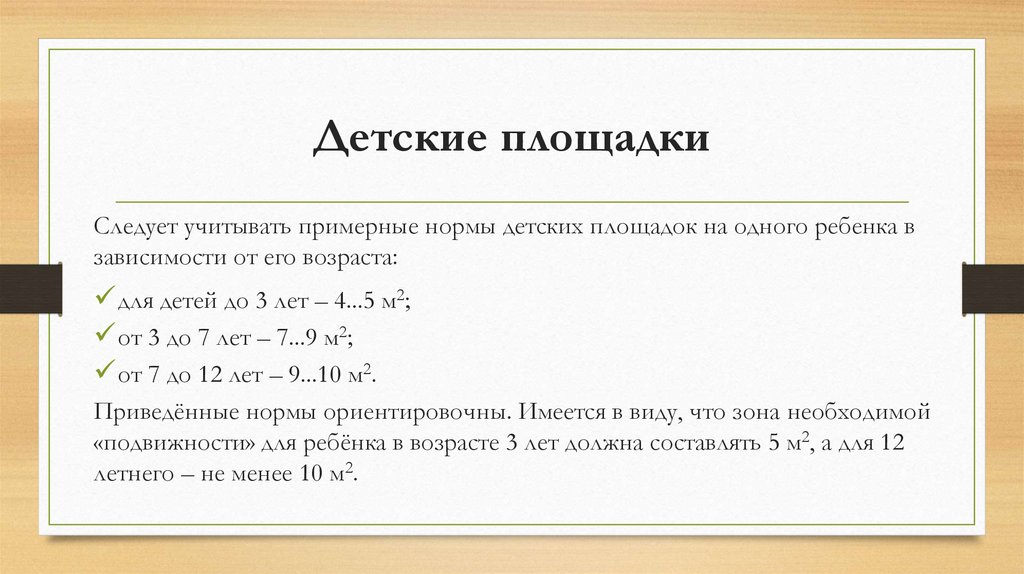

Детские площадки
Следует учитывать примерные нормы детских площадок на одного ребенка в
зависимости от его возраста:
для детей до 3 лет – 4...5 м2;
от 3 до 7 лет – 7...9 м2;
от 7 до 12 лет – 9...10 м2.
Приведённые нормы ориентировочны. Имеется в виду, что зона необходимой
«подвижности» для ребёнка в возрасте 3 лет должна составлять 5 м2, а для 12
летнего – не менее 10 м2.

44.

45.

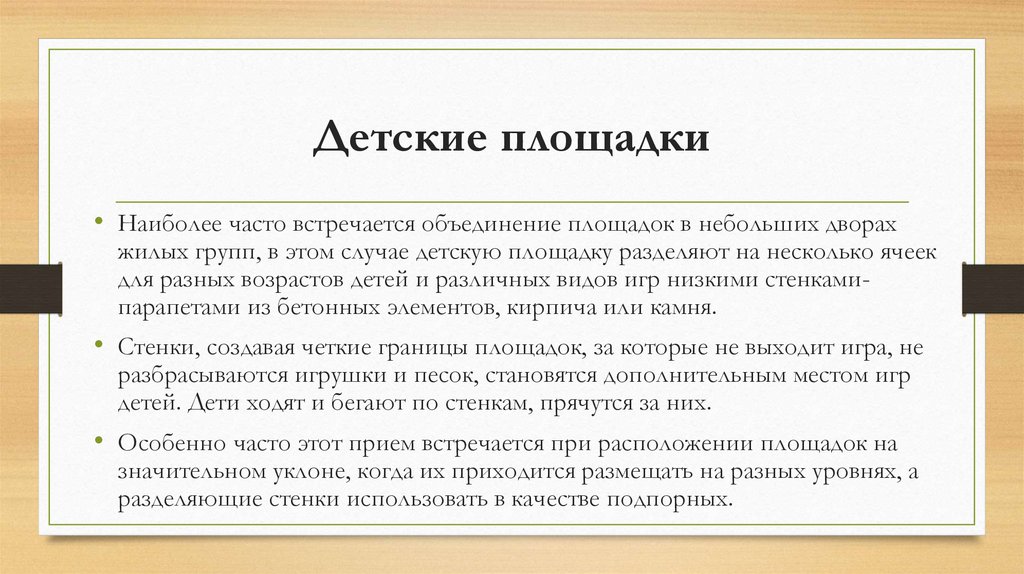

Детские площадки
• Наиболее часто встречается объединение площадок в небольших дворах
жилых групп, в этом случае детскую площадку разделяют на несколько ячеек
для разных возрастов детей и различных видов игр низкими стенкамипарапетами из бетонных элементов, кирпича или камня.
• Стенки, создавая четкие границы площадок, за которые не выходит игра, не
разбрасываются игрушки и песок, становятся дополнительным местом игр
детей. Дети ходят и бегают по стенкам, прячутся за них.
• Особенно часто этот прием встречается при расположении площадок на
значительном уклоне, когда их приходится размещать на разных уровнях, а
разделяющие стенки использовать в качестве подпорных.

46.

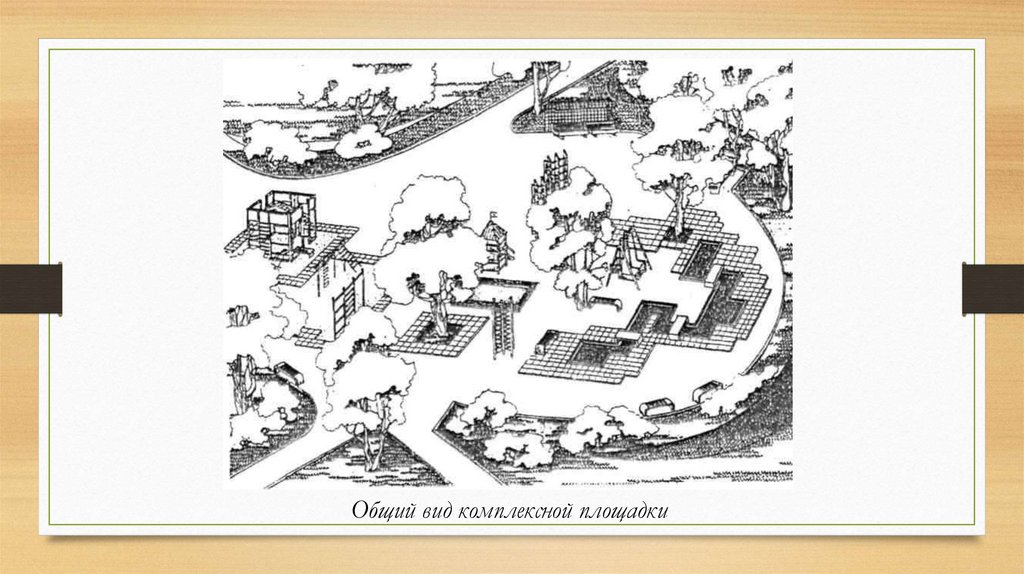

Общий вид комплексной площадки

47.

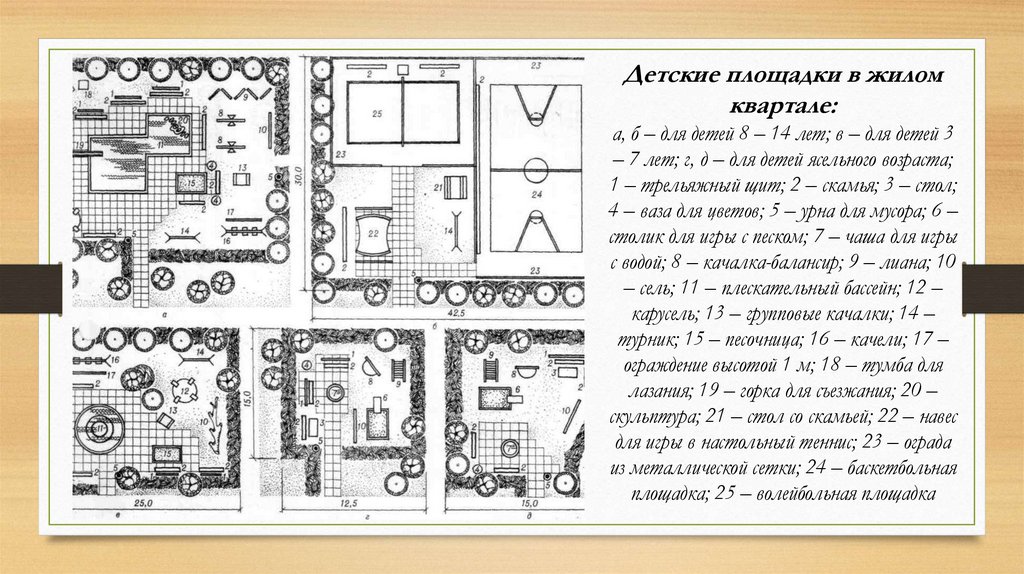

Детские площадки в жилом
квартале:
а, б – для детей 8 – 14 лет; в – для детей 3
– 7 лет; г, д – для детей ясельного возраста;
1 – трельяжный щит; 2 – скамья; 3 – стол;
4 – ваза для цветов; 5 – урна для мусора; 6 –
столик для игры с песком; 7 – чаша для игры
с водой; 8 – качалка-балансир; 9 – лиана; 10
– сель; 11 – плескательный бассейн; 12 –
карусель; 13 – групповые качалки; 14 –
турник; 15 – песочница; 16 – качели; 17 –
ограждение высотой 1 м; 18 – тумба для
лазания; 19 – горка для съезжания; 20 –
скульптура; 21 – стол со скамьей; 22 – навес
для игры в настольный теннис; 23 – ограда
из металлической сетки; 24 – баскетбольная
площадка; 25 – волейбольная площадка

48.

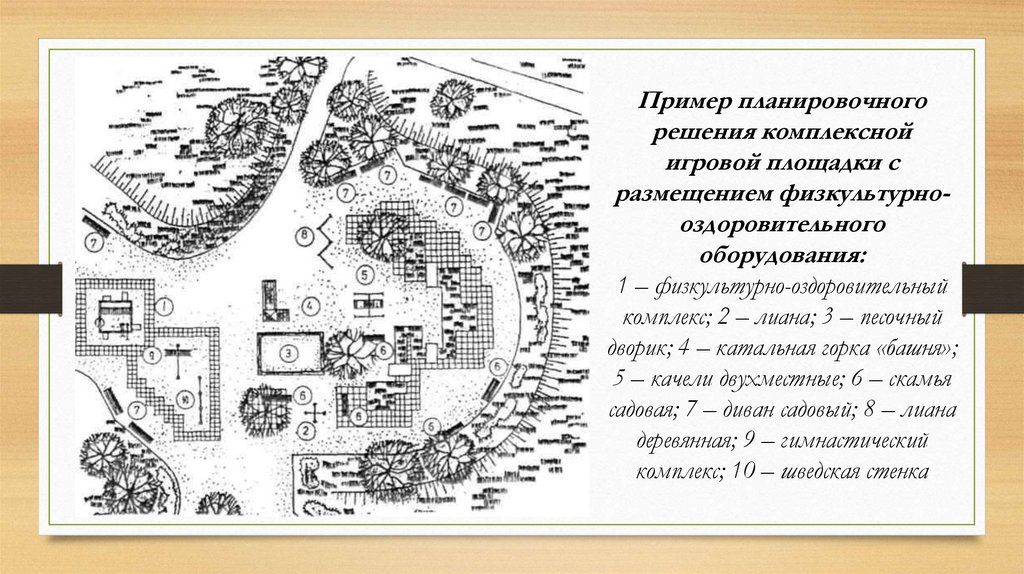

Пример планировочного
решения комплексной
игровой площадки с
размещением физкультурнооздоровительного
оборудования:
1 – физкультурно-оздоровительный
комплекс; 2 – лиана; 3 – песочный
дворик; 4 – катальная горка «башня»;
5 – качели двухместные; 6 – скамья
садовая; 7 – диван садовый; 8 – лиана
деревянная; 9 – гимнастический
комплекс; 10 – шведская стенка

49.

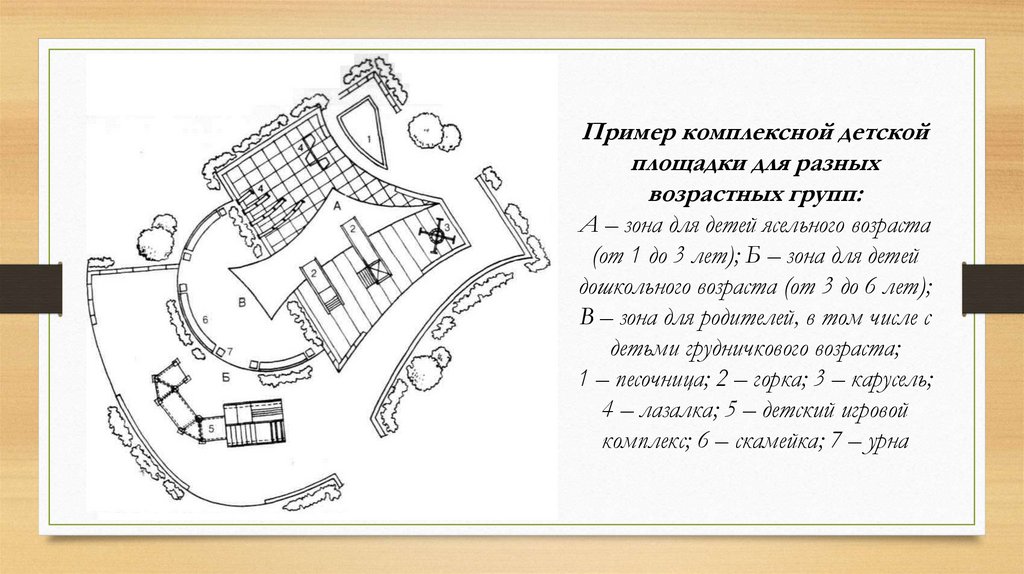

Пример комплексной детской
площадки для разных
возрастных групп:
А – зона для детей ясельного возраста
(от 1 до 3 лет); Б – зона для детей
дошкольного возраста (от 3 до 6 лет);
В – зона для родителей, в том числе с
детьми грудничкового возраста;
1 – песочница; 2 – горка; 3 – карусель;
4 – лазалка; 5 – детский игровой
комплекс; 6 – скамейка; 7 – урна

50.

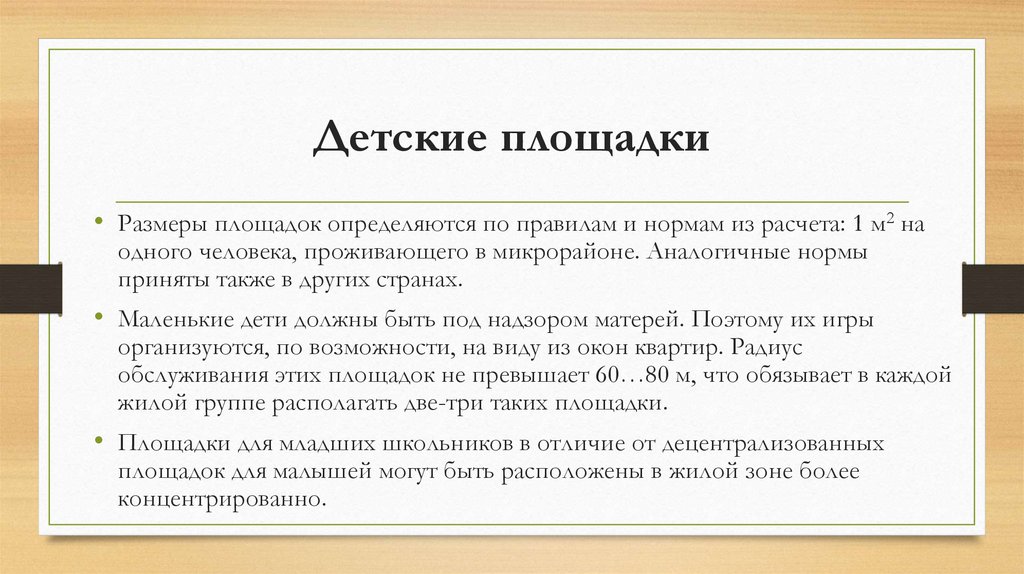

Детские площадки
• Размеры площадок определяются по правилам и нормам из расчета: 1 м2 на
одного человека, проживающего в микрорайоне. Аналогичные нормы
приняты также в других странах.
• Маленькие дети должны быть под надзором матерей. Поэтому их игры
организуются, по возможности, на виду из окон квартир. Радиус
обслуживания этих площадок не превышает 60…80 м, что обязывает в каждой
жилой группе располагать две-три таких площадки.
• Площадки для младших школьников в отличие от децентрализованных
площадок для малышей могут быть расположены в жилой зоне более
концентрированно.

51.

52.

Детские площадки

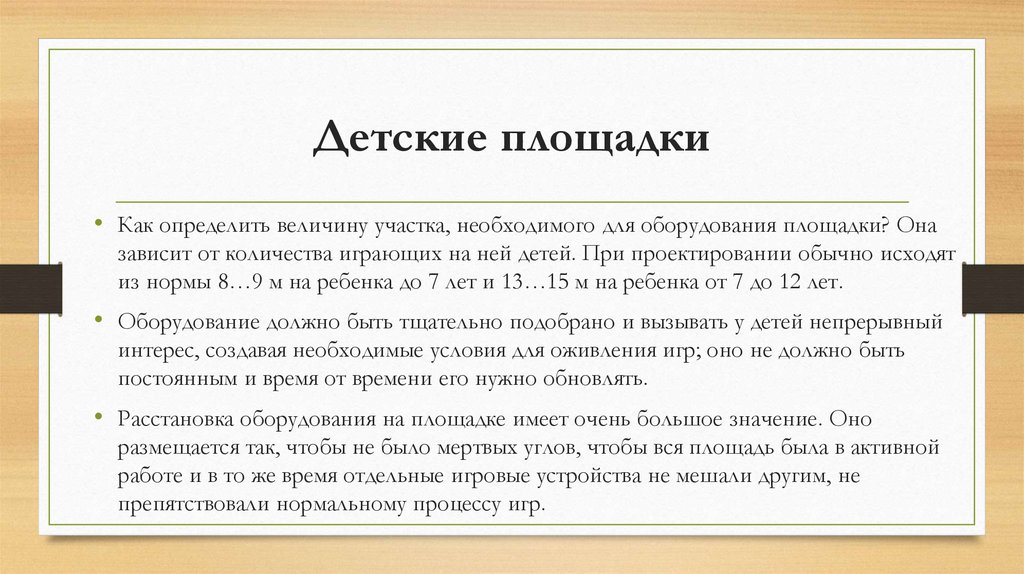

• Как определить величину участка, необходимого для оборудования площадки? Она
зависит от количества играющих на ней детей. При проектировании обычно исходят
из нормы 8…9 м на ребенка до 7 лет и 13…15 м на ребенка от 7 до 12 лет.
• Оборудование должно быть тщательно подобрано и вызывать у детей непрерывный
интерес, создавая необходимые условия для оживления игр; оно не должно быть
постоянным и время от времени его нужно обновлять.
• Расстановка оборудования на площадке имеет очень большое значение. Оно
размещается так, чтобы не было мертвых углов, чтобы вся площадь была в активной
работе и в то же время отдельные игровые устройства не мешали другим, не
препятствовали нормальному процессу игр.

53.

Детские площадки

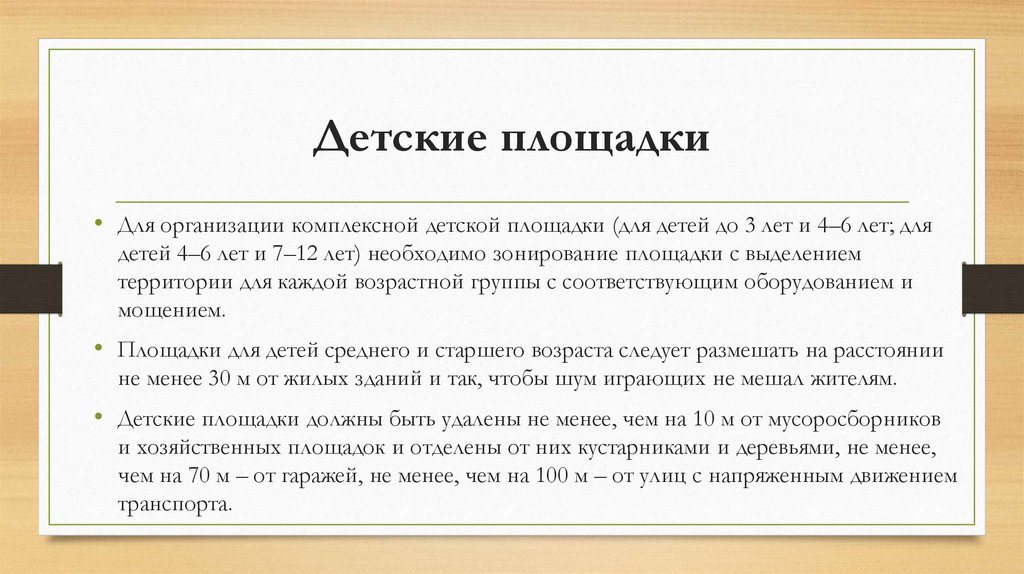

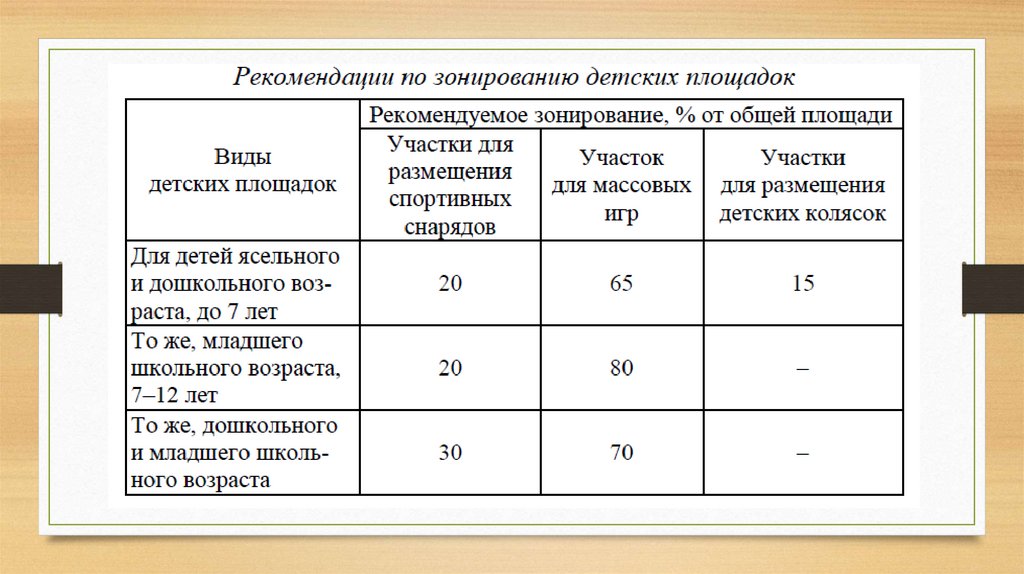

• Для организации комплексной детской площадки (для детей до 3 лет и 4–6 лет; для
детей 4–6 лет и 7–12 лет) необходимо зонирование площадки с выделением
территории для каждой возрастной группы с соответствующим оборудованием и
мощением.
• Площадки для детей среднего и старшего возраста следует размешать на расстоянии
не менее 30 м от жилых зданий и так, чтобы шум играющих не мешал жителям.
• Детские площадки должны быть удалены не менее, чем на 10 м от мусоросборников
и хозяйственных площадок и отделены от них кустарниками и деревьями, не менее,
чем на 70 м – от гаражей, не менее, чем на 100 м – от улиц с напряженным движением
транспорта.

54.

55.

56.

57.

Детские площадки

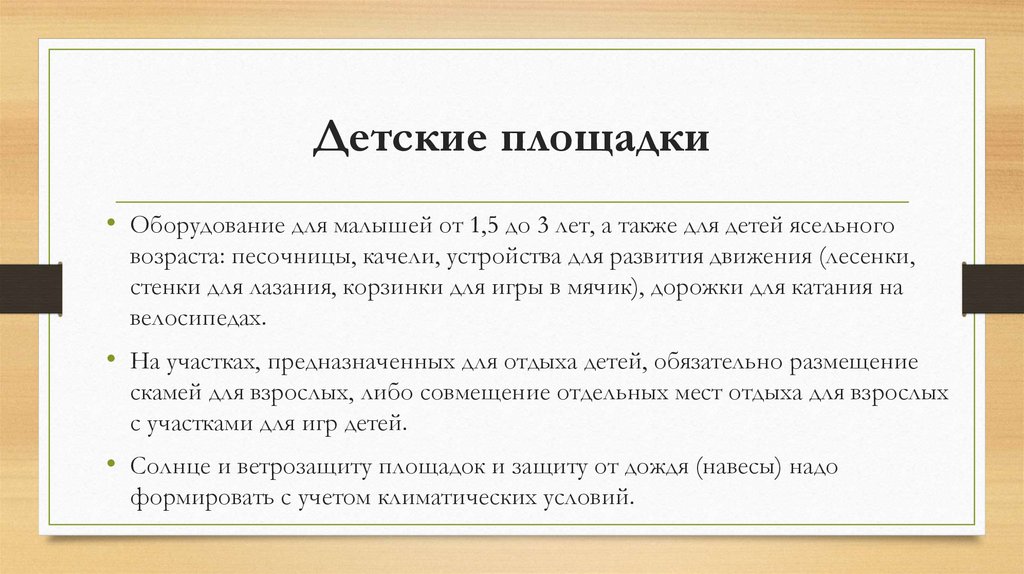

• Оборудование для малышей от 1,5 до 3 лет, а также для детей ясельного
возраста: песочницы, качели, устройства для развития движения (лесенки,
стенки для лазания, корзинки для игры в мячик), дорожки для катания на
велосипедах.
• На участках, предназначенных для отдыха детей, обязательно размещение
скамей для взрослых, либо совмещение отдельных мест отдыха для взрослых
с участками для игр детей.
• Солнце и ветрозащиту площадок и защиту от дождя (навесы) надо
формировать с учетом климатических условий.

58.

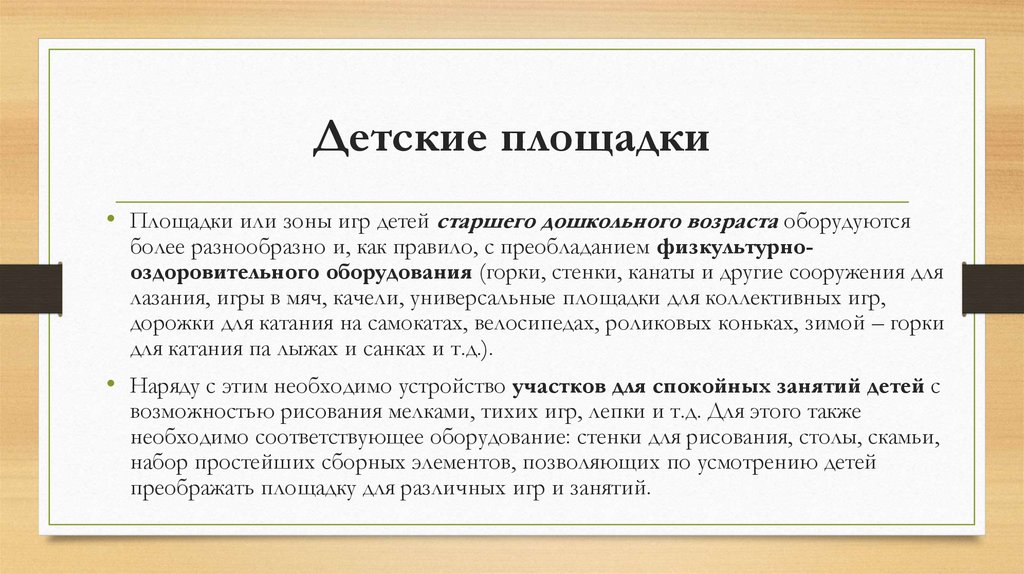

Детские площадки
• Площадки или зоны игр детей старшего дошкольного возраста оборудуются
более разнообразно и, как правило, с преобладанием физкультурнооздоровительного оборудования (горки, стенки, канаты и другие сооружения для
лазания, игры в мяч, качели, универсальные площадки для коллективных игр,
дорожки для катания на самокатах, велосипедах, роликовых коньках, зимой – горки
для катания па лыжах и санках и т.д.).
• Наряду с этим необходимо устройство участков для спокойных занятий детей с
возможностью рисования мелками, тихих игр, лепки и т.д. Для этого также
необходимо соответствующее оборудование: стенки для рисования, столы, скамьи,
набор простейших сборных элементов, позволяющих по усмотрению детей
преображать площадку для различных игр и занятий.

59.

Детские площадки

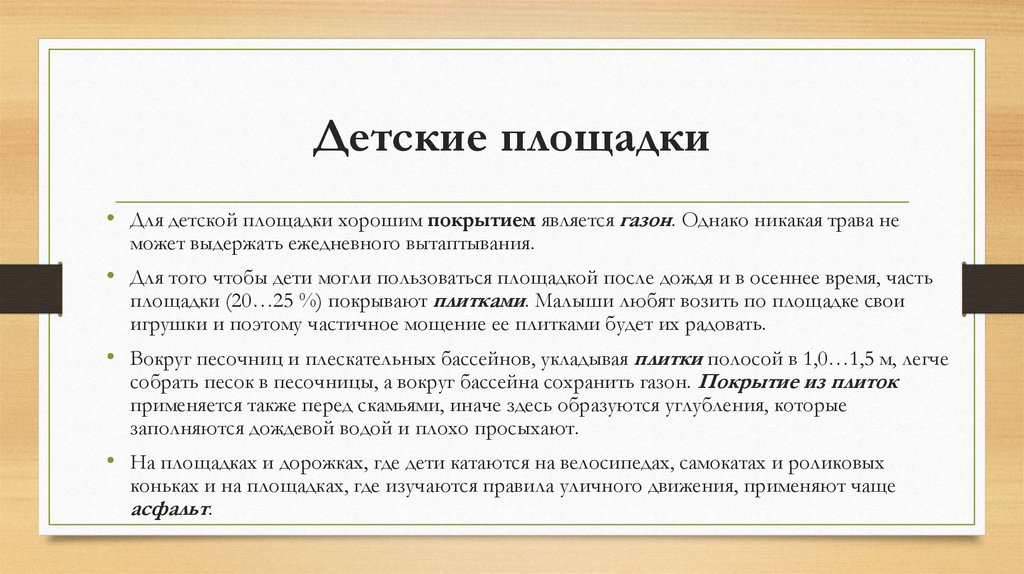

• Для детской площадки хорошим покрытием является газон. Однако никакая трава не
может выдержать ежедневного вытаптывания.
• Для того чтобы дети могли пользоваться площадкой после дождя и в осеннее время, часть
площадки (20…25 %) покрывают плитками. Малыши любят возить по площадке свои
игрушки и поэтому частичное мощение ее плитками будет их радовать.
• Вокруг песочниц и плескательных бассейнов, укладывая плитки полосой в 1,0…1,5 м, легче
собрать песок в песочницы, а вокруг бассейна сохранить газон. Покрытие из плиток
применяется также перед скамьями, иначе здесь образуются углубления, которые
заполняются дождевой водой и плохо просыхают.
• На площадках и дорожках, где дети катаются на велосипедах, самокатах и роликовых
коньках и на площадках, где изучаются правила уличного движения, применяют чаще
асфальт.

60.

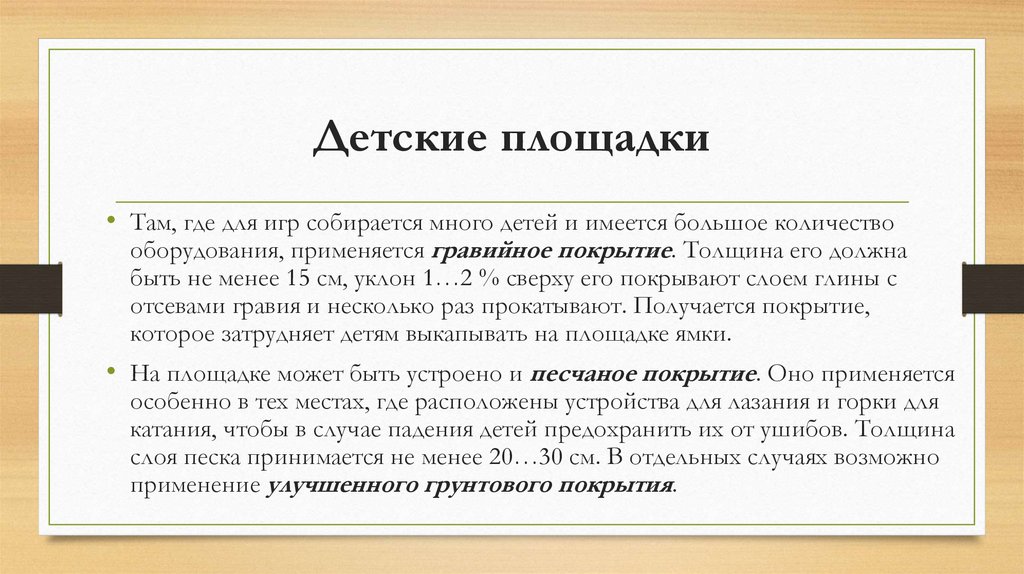

Детские площадки
• Там, где для игр собирается много детей и имеется большое количество
оборудования, применяется гравийное покрытие. Толщина его должна
быть не менее 15 см, уклон 1…2 % сверху его покрывают слоем глины с
отсевами гравия и несколько раз прокатывают. Получается покрытие,
которое затрудняет детям выкапывать на площадке ямки.
• На площадке может быть устроено и песчаное покрытие. Оно применяется
особенно в тех местах, где расположены устройства для лазания и горки для
катания, чтобы в случае падения детей предохранить их от ушибов. Толщина
слоя песка принимается не менее 20…30 см. В отдельных случаях возможно
применение улучшенного грунтового покрытия.

61.

Детские площадки
• Озеленение площадок и характер размещения зеленых насаждений должен
соответствовать общему планировочному решению двора. Желательно,
чтобы зеленое оформление детских площадок было красочным и радостным
с преобладанием открытых лужаек.
• Дети должны иметь возможность играть и бегать на них, иметь доступ к
растениям, учиться самостоятельно ухаживать за ними.
• Озеленение детских площадок тесно связано с улучшением их
микроклимата, например, высокие деревья, посаженные со стороны
господствующего ветра, являются хорошей ветрозащитой: деревья,
расположенные с юга и юго-запада, создают необходимую тень.

62.

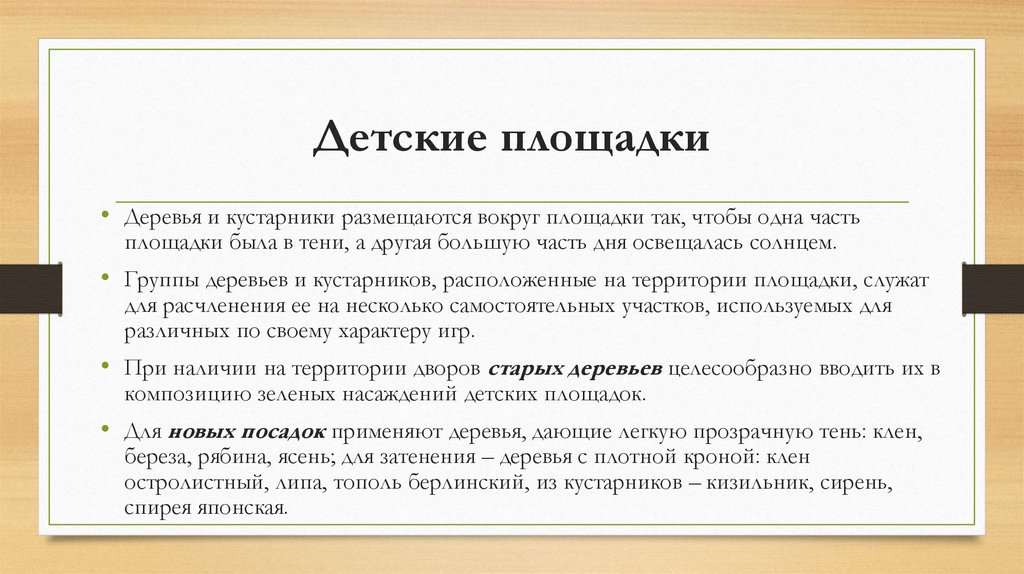

Детские площадки
• Деревья и кустарники размещаются вокруг площадки так, чтобы одна часть
площадки была в тени, а другая большую часть дня освещалась солнцем.
• Группы деревьев и кустарников, расположенные на территории площадки, служат
для расчленения ее на несколько самостоятельных участков, используемых для
различных по своему характеру игр.
• При наличии на территории дворов старых деревьев целесообразно вводить их в
композицию зеленых насаждений детских площадок.
• Для новых посадок применяют деревья, дающие легкую прозрачную тень: клен,
береза, рябина, ясень; для затенения – деревья с плотной кроной: клен
остролистный, липа, тополь берлинский, из кустарников – кизильник, сирень,
спирея японская.

63.

Детские площадки

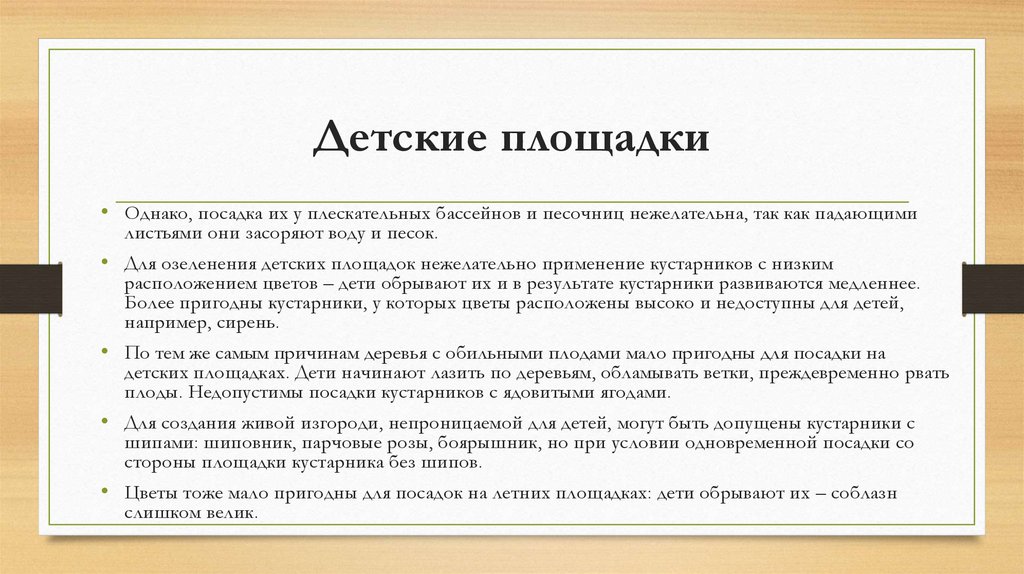

• Однако, посадка их у плескательных бассейнов и песочниц нежелательна, так как падающими
листьями они засоряют воду и песок.
• Для озеленения детских площадок нежелательно применение кустарников с низким
расположением цветов – дети обрывают их и в результате кустарники развиваются медленнее.
Более пригодны кустарники, у которых цветы расположены высоко и недоступны для детей,
например, сирень.
• По тем же самым причинам деревья с обильными плодами мало пригодны для посадки на
детских площадках. Дети начинают лазить по деревьям, обламывать ветки, преждевременно рвать
плоды. Недопустимы посадки кустарников с ядовитыми ягодами.
• Для создания живой изгороди, непроницаемой для детей, могут быть допущены кустарники с
шипами: шиповник, парчовые розы, боярышник, но при условии одновременной посадки со
стороны площадки кустарника без шипов.
• Цветы тоже мало пригодны для посадок на летних площадках: дети обрывают их – соблазн
слишком велик.

64.

Детские площадки

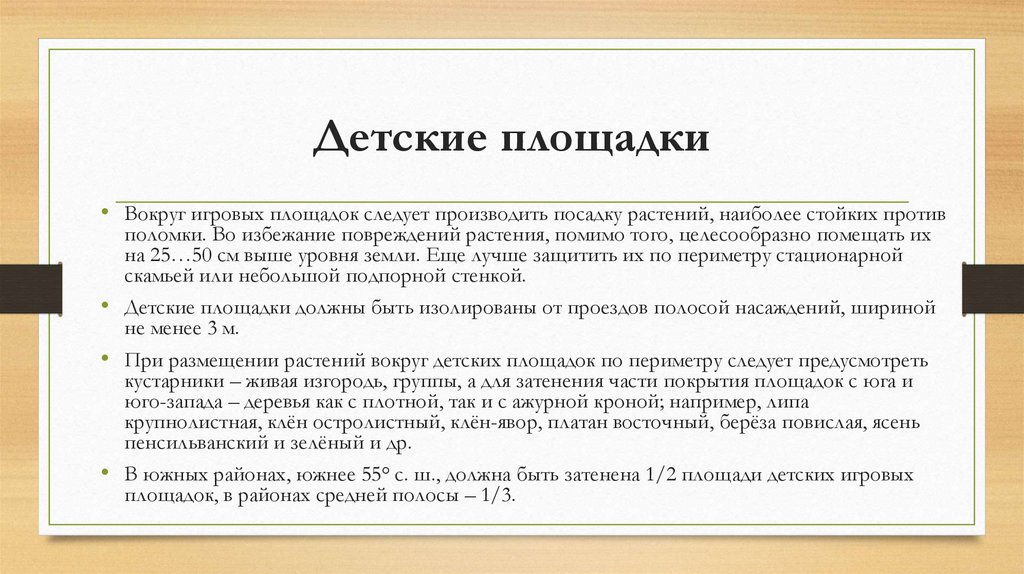

• Вокруг игровых площадок следует производить посадку растений, наиболее стойких против
поломки. Во избежание повреждений растения, помимо того, целесообразно помещать их
на 25…50 см выше уровня земли. Еще лучше защитить их по периметру стационарной
скамьей или небольшой подпорной стенкой.
• Детские площадки должны быть изолированы от проездов полосой насаждений, шириной
не менее 3 м.
• При размещении растений вокруг детских площадок по периметру следует предусмотреть
кустарники – живая изгородь, группы, а для затенения части покрытия площадок с юга и
юго-запада – деревья как с плотной, так и с ажурной кроной; например, липа
крупнолистная, клён остролистный, клён-явор, платан восточный, берёза повислая, ясень
пенсильванский и зелёный и др.
• В южных районах, южнее 55° с. ш., должна быть затенена 1/2 площади детских игровых
площадок, в районах средней полосы – 1/3.

65.

Детские площадки

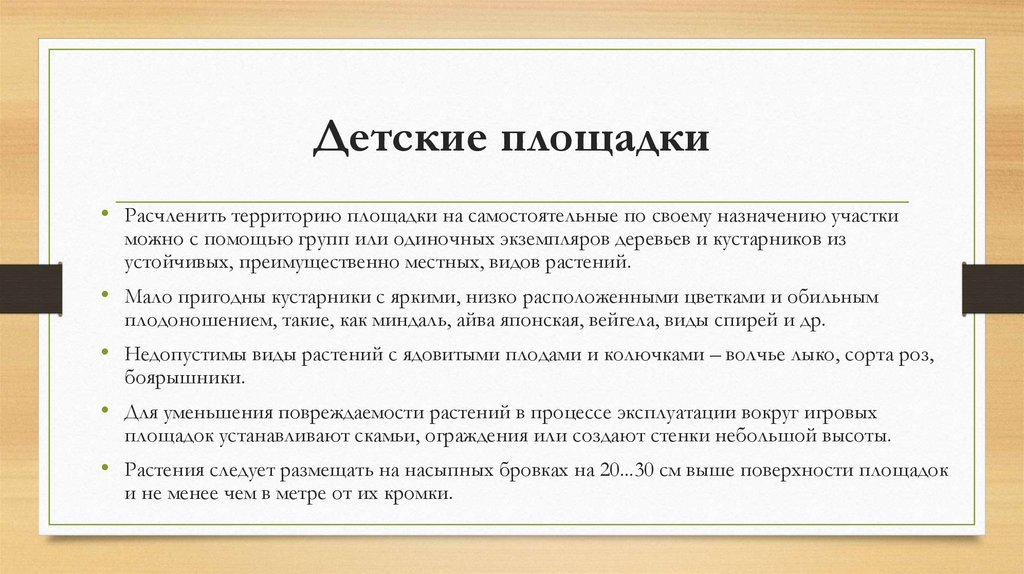

• Расчленить территорию площадки на самостоятельные по своему назначению участки
можно с помощью групп или одиночных экземпляров деревьев и кустарников из
устойчивых, преимущественно местных, видов растений.
• Мало пригодны кустарники с яркими, низко расположенными цветками и обильным
плодоношением, такие, как миндаль, айва японская, вейгела, виды спирей и др.
• Недопустимы виды растений с ядовитыми плодами и колючками – волчье лыко, сорта роз,
боярышники.
• Для уменьшения повреждаемости растений в процессе эксплуатации вокруг игровых
площадок устанавливают скамьи, ограждения или создают стенки небольшой высоты.
• Растения следует размещать на насыпных бровках на 20...30 см выше поверхности площадок
и не менее чем в метре от их кромки.

66.

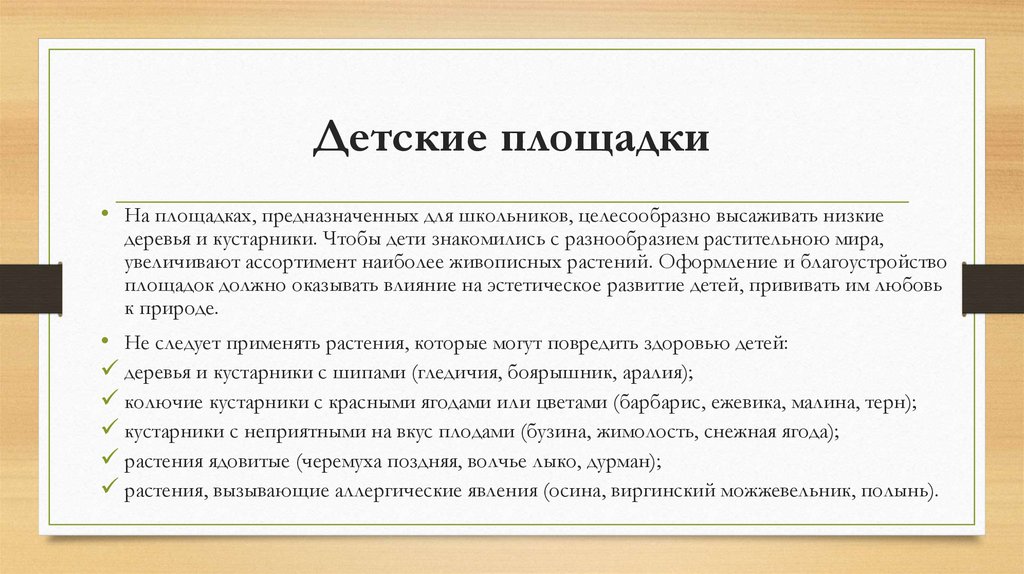

Детские площадки
• На площадках, предназначенных для школьников, целесообразно высаживать низкие
деревья и кустарники. Чтобы дети знакомились с разнообразием растительною мира,
увеличивают ассортимент наиболее живописных растений. Оформление и благоустройство
площадок должно оказывать влияние на эстетическое развитие детей, прививать им любовь
к природе.
• Не следует применять растения, которые могут повредить здоровью детей:
деревья и кустарники с шипами (гледичия, боярышник, аралия);
колючие кустарники с красными ягодами или цветами (барбарис, ежевика, малина, терн);
кустарники с неприятными на вкус плодами (бузина, жимолость, снежная ягода);
растения ядовитые (черемуха поздняя, волчье лыко, дурман);
растения, вызывающие аллергические явления (осина, виргинский можжевельник, полынь).

67.

Хозяйственные площадки

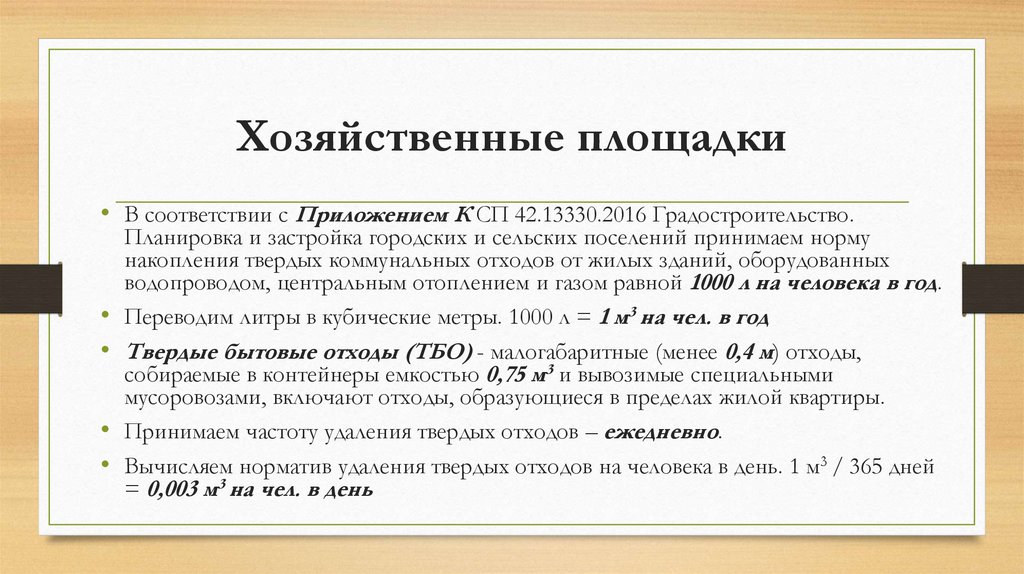

• В соответствии с Приложением К СП 42.13330.2016 Градостроительство.
Планировка и застройка городских и сельских поселений принимаем норму
накопления твердых коммунальных отходов от жилых зданий, оборудованных
водопроводом, центральным отоплением и газом равной 1000 л на человека в год.
• Переводим литры в кубические метры. 1000 л = 1 м3 на чел. в год
• Твердые бытовые отходы (ТБО) - малогабаритные (менее 0,4 м) отходы,
собираемые в контейнеры емкостью 0,75 м3 и вывозимые специальными
мусоровозами, включают отходы, образующиеся в пределах жилой квартиры.
• Принимаем частоту удаления твердых отходов – ежедневно.
• Вычисляем норматив удаления твердых отходов на человека в день. 1 м3 / 365 дней
= 0,003 м3 на чел. в день

68.

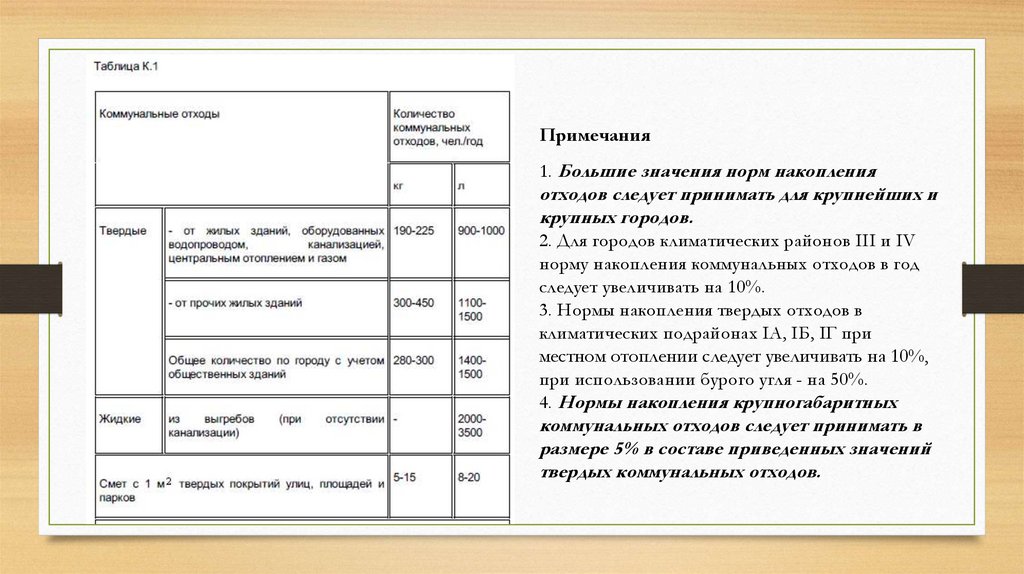

Примечания
1. Большие значения норм накопления
отходов следует принимать для крупнейших и
крупных городов.
2. Для городов климатических районов III и IV
норму накопления коммунальных отходов в год
следует увеличивать на 10%.
3. Нормы накопления твердых отходов в
климатических подрайонах IA, IБ, IГ при
местном отоплении следует увеличивать на 10%,
при использовании бурого угля - на 50%.
4. Нормы накопления крупногабаритных
коммунальных отходов следует принимать в
размере 5% в составе приведенных значений
твердых коммунальных отходов.

69.

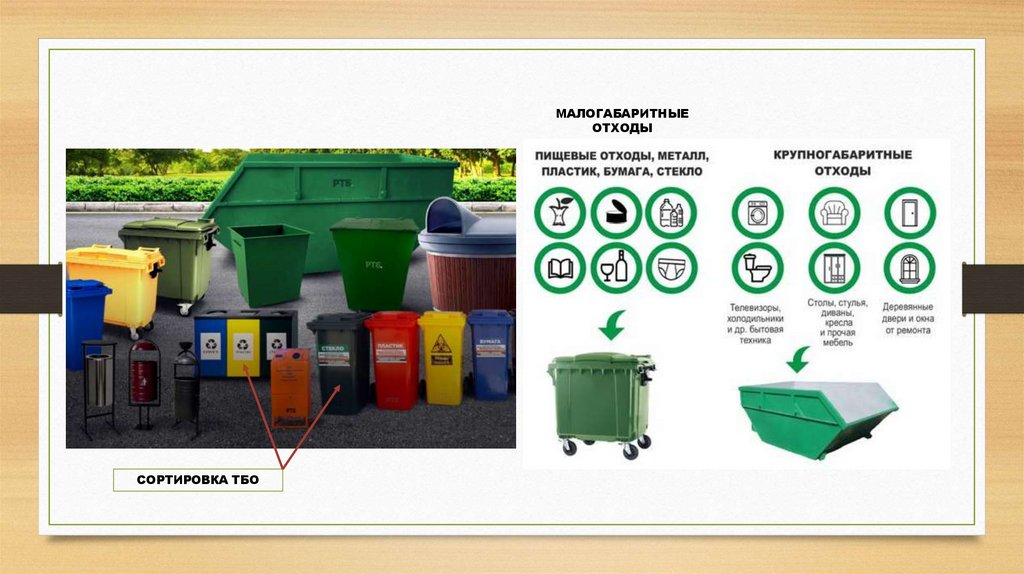

МАЛОГАБАРИТНЫЕ
ОТХОДЫ
СОРТИРОВКА ТБО

70.

Хозяйственные площадки

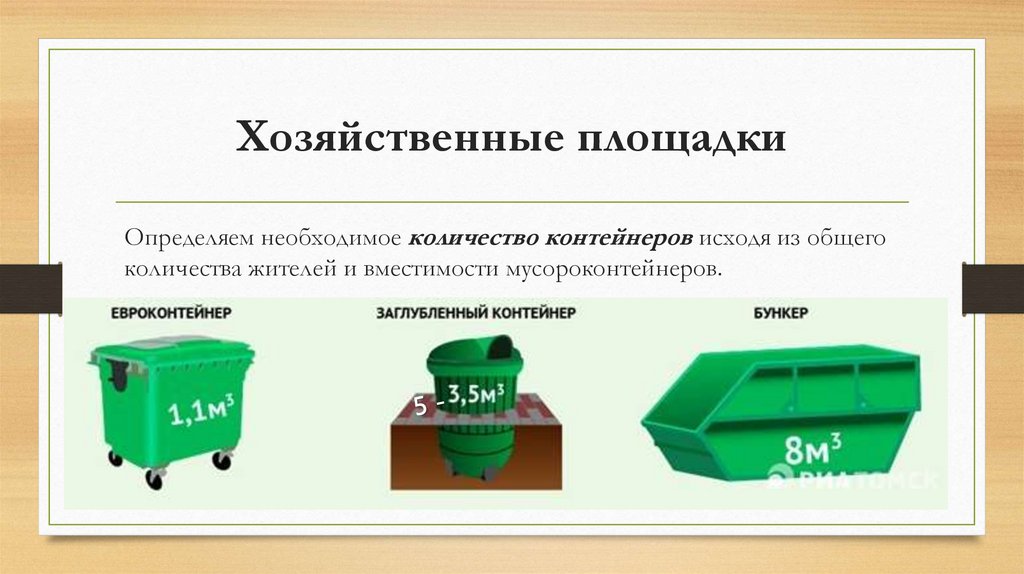

Определяем необходимое количество контейнеров исходя из общего
количества жителей и вместимости мусороконтейнеров.

71.

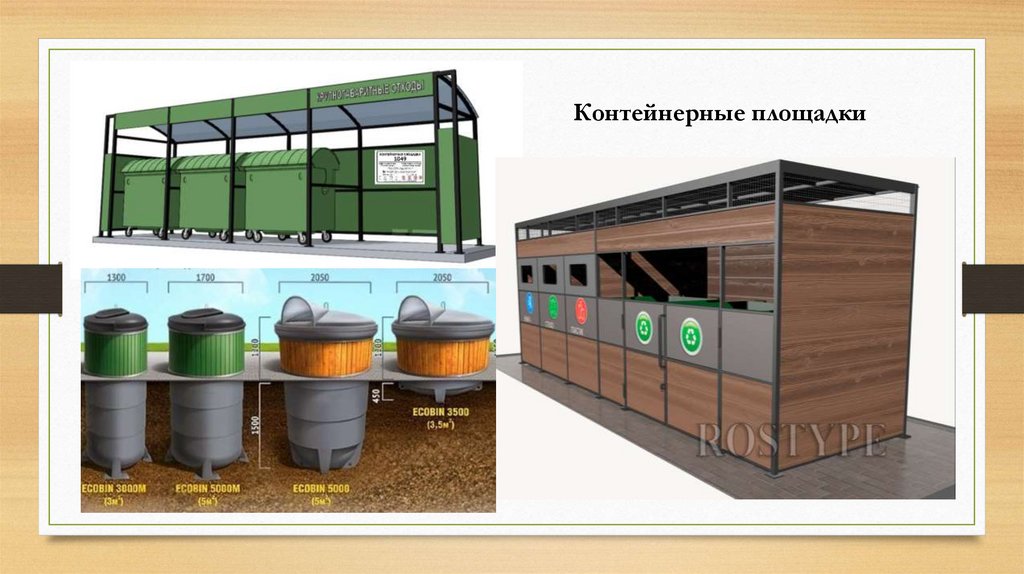

Контейнерные площадки

72.

Хозяйственные площадки

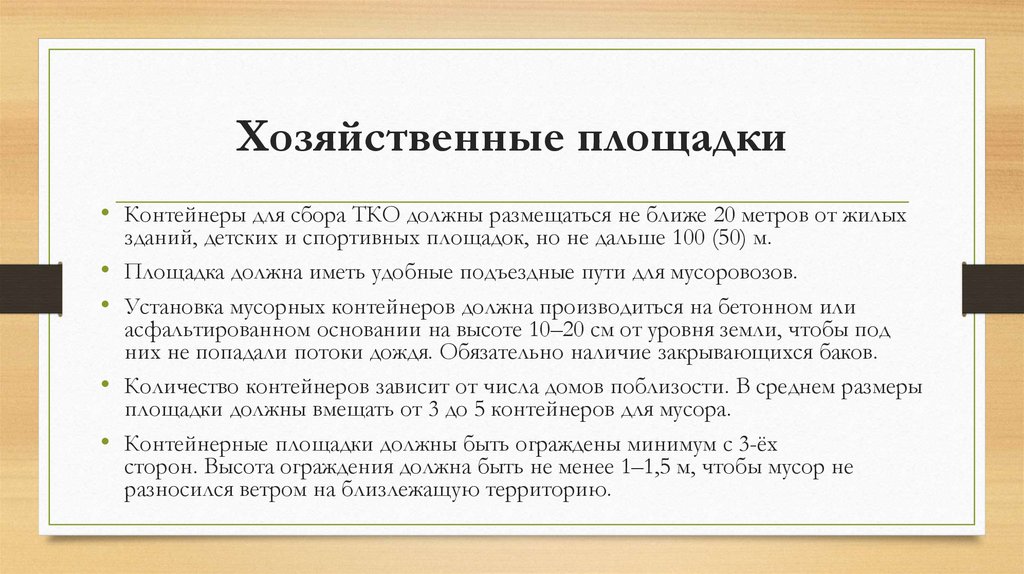

• Контейнеры для сбора ТКО должны размещаться не ближе 20 метров от жилых
зданий, детских и спортивных площадок, но не дальше 100 (50) м.
• Площадка должна иметь удобные подъездные пути для мусоровозов.

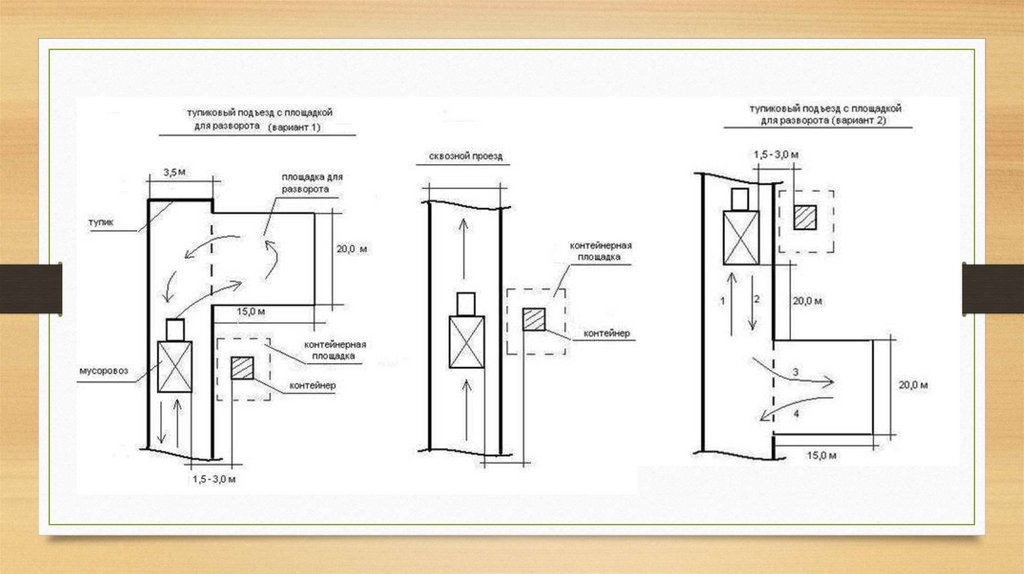

• Установка мусорных контейнеров должна производиться на бетонном или
асфальтированном основании на высоте 10–20 см от уровня земли, чтобы под
них не попадали потоки дождя. Обязательно наличие закрывающихся баков.
• Количество контейнеров зависит от числа домов поблизости. В среднем размеры
площадки должны вмещать от 3 до 5 контейнеров для мусора.
• Контейнерные площадки должны быть ограждены минимум с 3-ёх
сторон. Высота ограждения должна быть не менее 1–1,5 м, чтобы мусор не
разносился ветром на близлежащую территорию.

73.

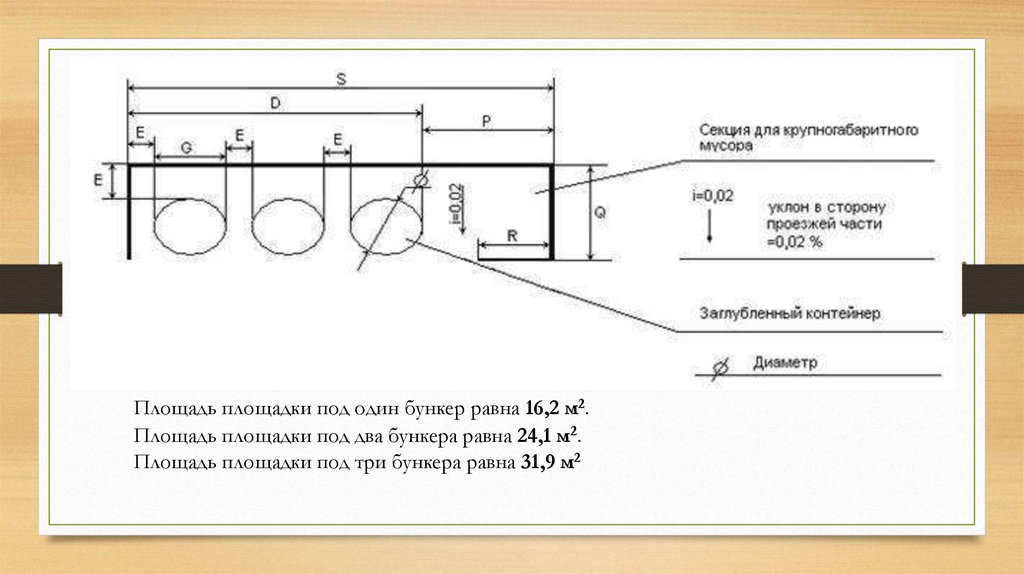

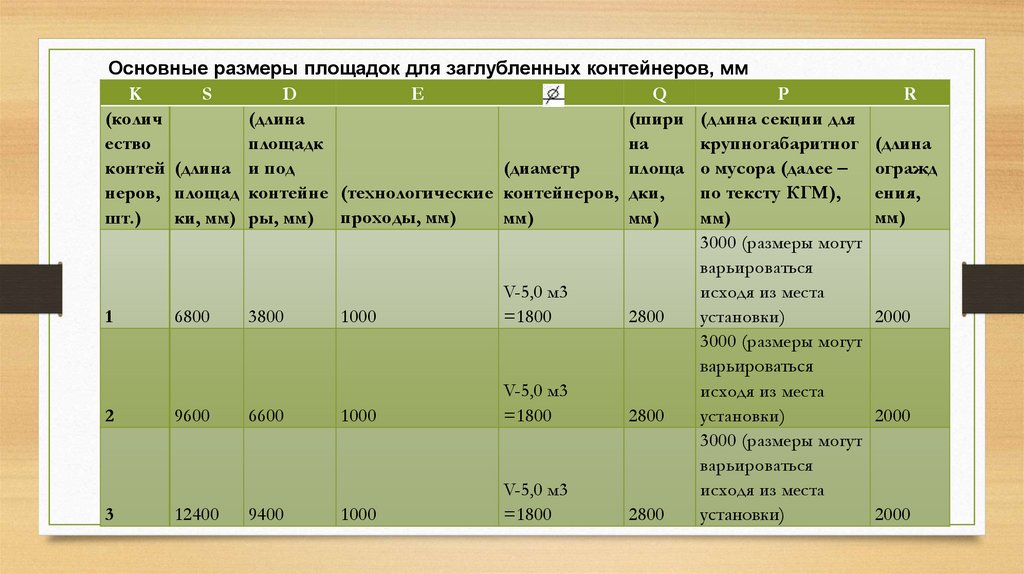

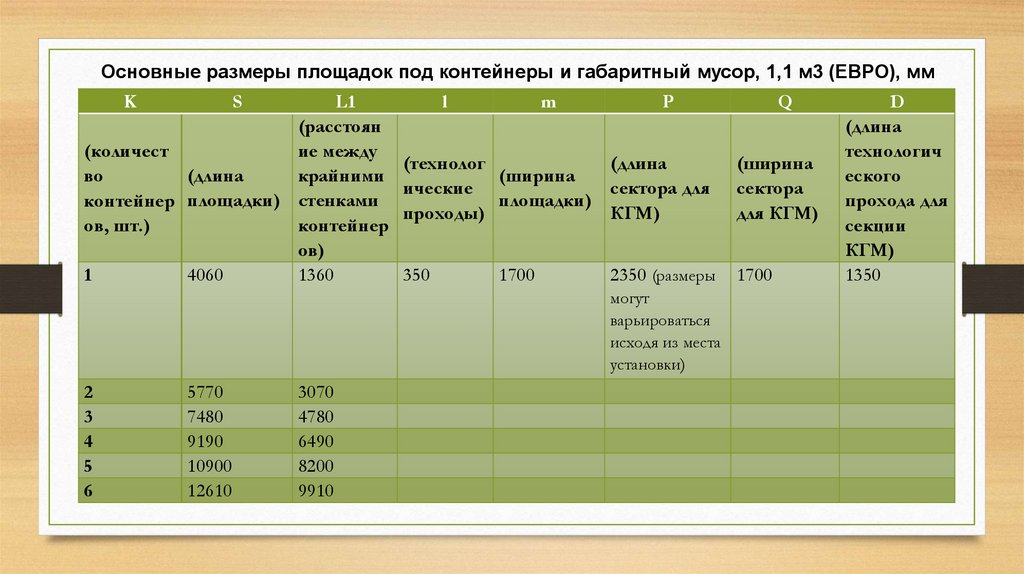

Площадь площадки под один бункер равна 16,2 м2.
Площадь площадки под два бункера равна 24,1 м2.
Площадь площадки под три бункера равна 31,9 м2

74.

Основные размеры площадок для заглубленных контейнеров, мм
K
S
D
Е
Q
P
R
(колич
(длина
(шири (длина секции для
ество
площадк
на
крупногабаритног (длина
(диаметр
контей (длина и под
площа о мусора (далее – огражд
неров, площад контейне (технологические контейнеров, дки,
по тексту КГМ),
ения,
мм)
шт.)
мм)
мм)
ки, мм) ры, мм) проходы, мм)
мм)
3000 (размеры могут
варьироваться
V-5,0 м3
исходя из места
1
6800
3800
1000
2800
2000
установки)
=1800
3000 (размеры могут
варьироваться
V-5,0 м3
исходя из места
2
9600
6600
1000
2800
2000
установки)
=1800
3000 (размеры могут
варьироваться
V-5,0 м3
исходя из места
3
12400
9400
1000
2800
2000
установки)
=1800

75.

Е
(ширина тех. площадки для
мусоровозов)
4500
Т
(длина тех. площадки
для мусоровозов)
10900
Площадь площадки на 1 контейнер - 6,9 м2
Площадь площадки на 2 контейнера – 9,8 м2
Площадь площадки на 3 контейнера - 12,7 м2
Площадь площадки на 4 контейнера - 15,6 м2
Площадь площадки на 5 контейнеров - 18,5 м2.
Площадь площадки на 6 контейнеров - 21,4 м2.

76.

Основные размеры площадок под контейнеры и габаритный мусор, 1,1 м3 (ЕВРО), мм
K
S
L1
(расстоян
(количест
ие между
(длина
во
крайними
контейнер площадки) стенками
ов, шт.)
контейнер
ов)
1
4060
1360
l
m
P
(технолог
(длина
(ширина
ические
сектора для
площадки)
проходы)
КГМ)
(ширина
сектора
для КГМ)
350
1700
1700
2350 (размеры
могут
варьироваться
исходя из места
установки)
2
3
4
5
6
5770
7480
9190
10900
12610
3070
4780
6490
8200
9910
Q
D
(длина
технологич
еского
прохода для
секции
КГМ)
1350

77.

78.

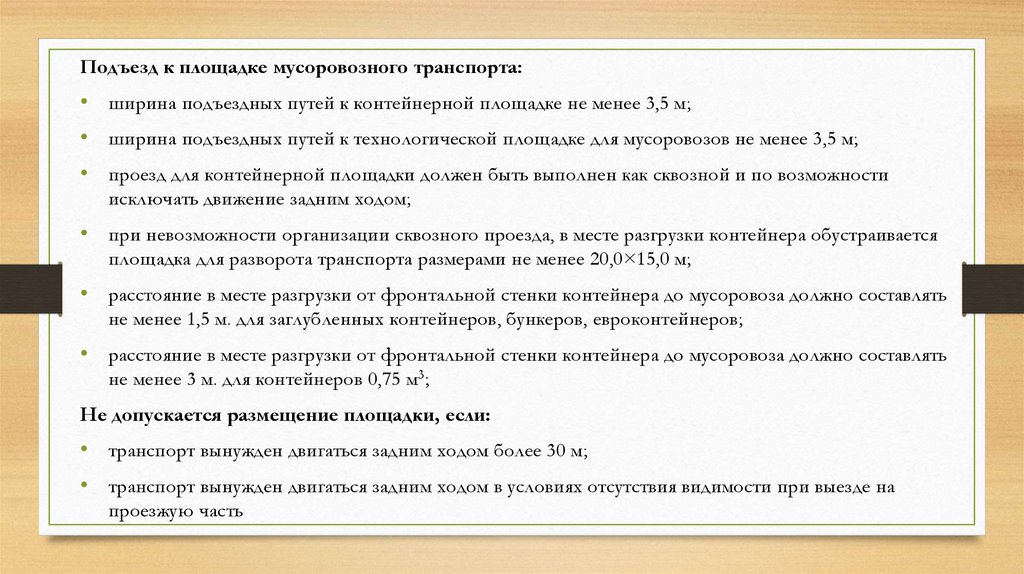

Подъезд к площадке мусоровозного транспорта:
• ширина подъездных путей к контейнерной площадке не менее 3,5 м;
• ширина подъездных путей к технологической площадке для мусоровозов не менее 3,5 м;
• проезд для контейнерной площадки должен быть выполнен как сквозной и по возможности
исключать движение задним ходом;
• при невозможности организации сквозного проезда, в месте разгрузки контейнера обустраивается
площадка для разворота транспорта размерами не менее 20,0×15,0 м;
• расстояние в месте разгрузки от фронтальной стенки контейнера до мусоровоза должно составлять
не менее 1,5 м. для заглубленных контейнеров, бункеров, евроконтейнеров;
• расстояние в месте разгрузки от фронтальной стенки контейнера до мусоровоза должно составлять
не менее 3 м. для контейнеров 0,75 м3;
Не допускается размещение площадки, если:
• транспорт вынужден двигаться задним ходом более 30 м;
• транспорт вынужден двигаться задним ходом в условиях отсутствия видимости при выезде на
проезжую часть
