Безопасность жизнедеятельности. Лекция 4

1. Безопасность жизнедеятельности

1
Безопасность жизнедеятельности
Лекция 4
Управление безопасностью
жизнедеятельности. Вредные и
опасные производственные факторы
(электромагнитное и ионизационное
излучение, электрический ток)

2. Управление БЖД

1

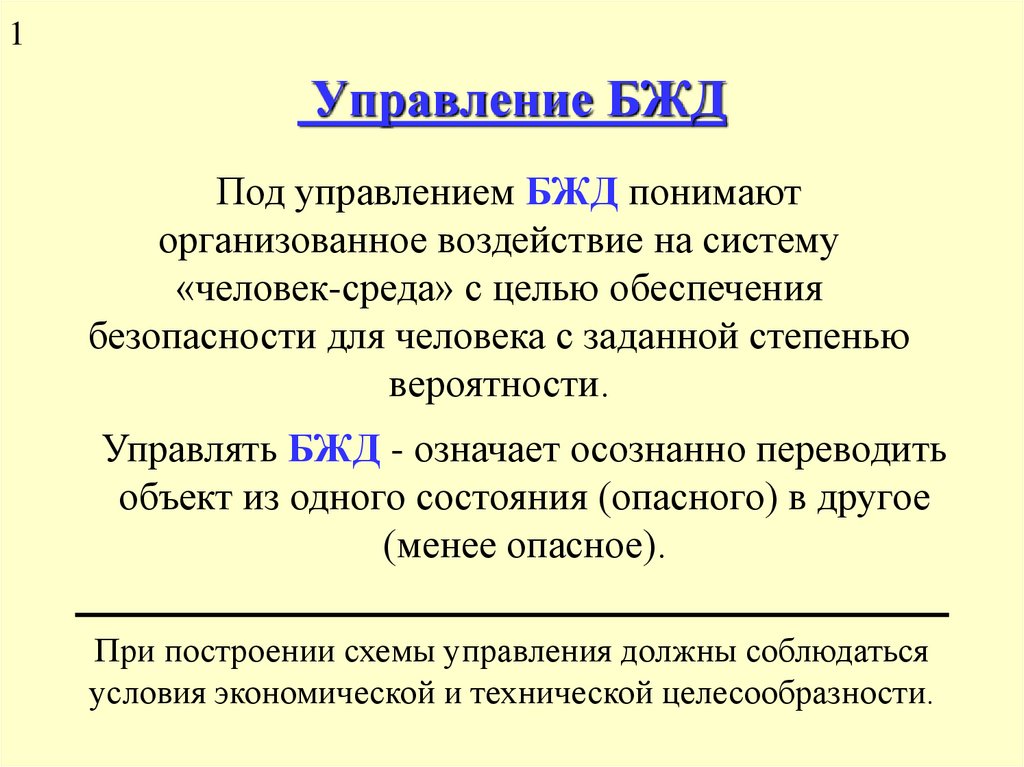

Управление БЖД
Под управлением БЖД понимают
организованное воздействие на систему
«человек-среда» с целью обеспечения
безопасности для человека с заданной степенью
вероятности.
Управлять БЖД - означает осознанно переводить
объект из одного состояния (опасного) в другое
(менее опасное).
При построении схемы управления должны соблюдаться
условия экономической и технической целесообразности.

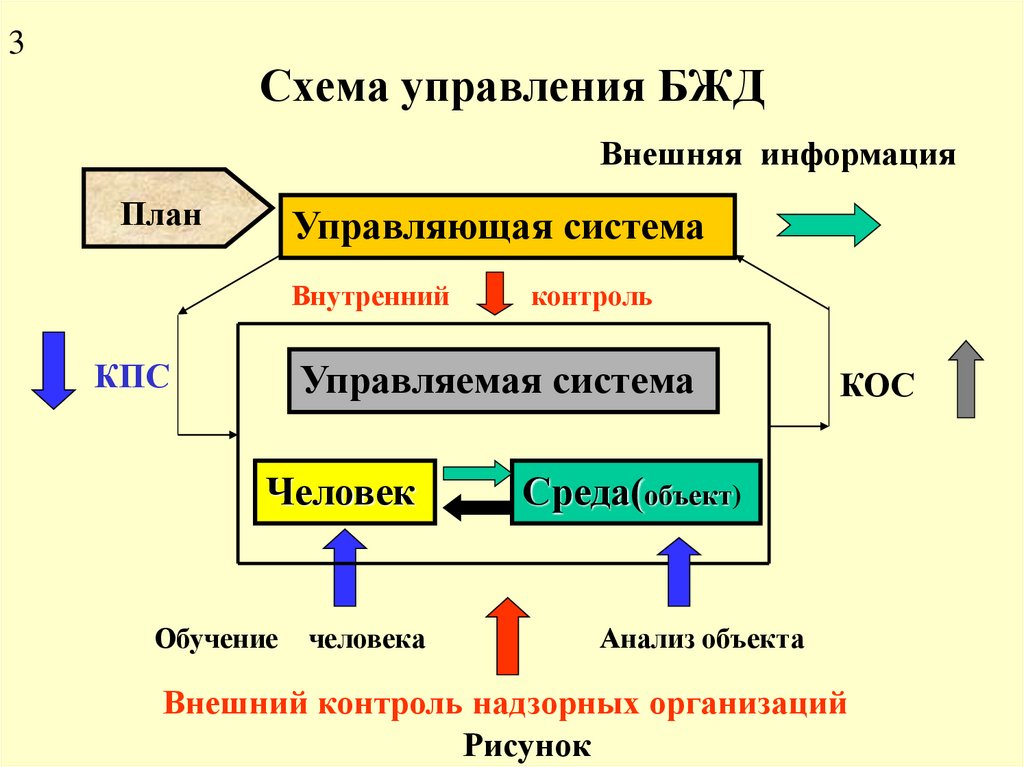

3. Схема управления БЖД

3
Схема управления БЖД
Внешняя информация
План
Управляющая система
Внутренний
КПС
контроль
Управляемая система
Человек
Обучение
человека
КОС
Среда(объект)
Анализ объекта
Внешний контроль надзорных организаций
Рисунок

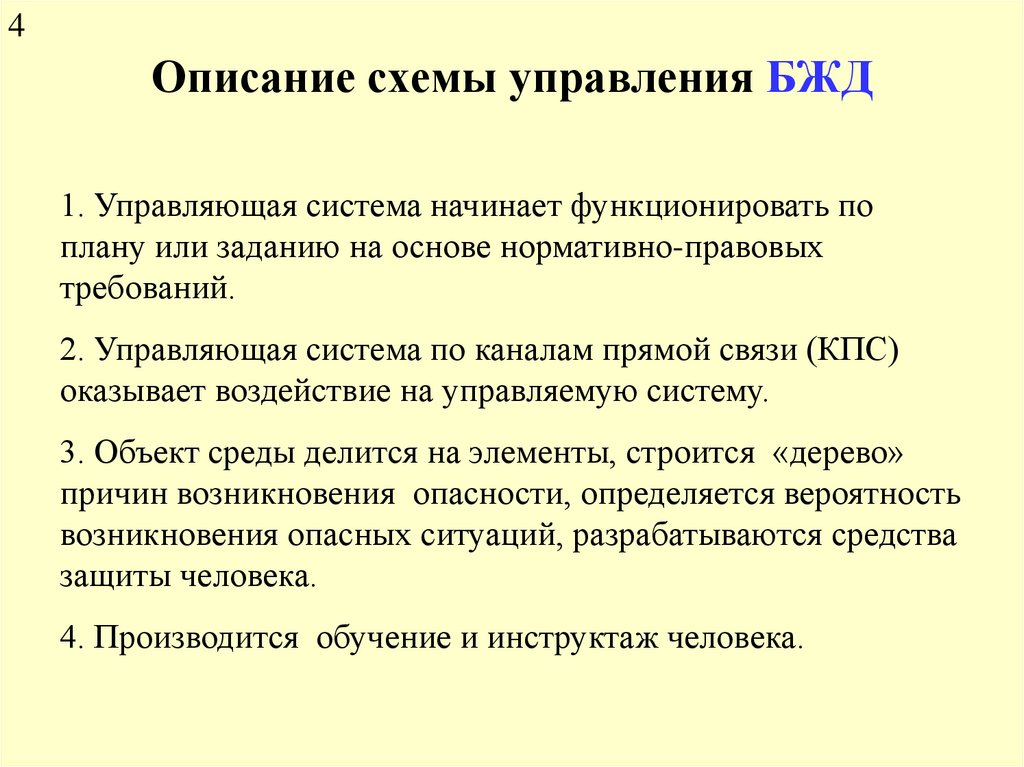

4. Описание схемы управления БЖД

4
Описание схемы управления БЖД
1. Управляющая система начинает функционировать по
плану или заданию на основе нормативно-правовых
требований.
2. Управляющая система по каналам прямой связи (КПС)
оказывает воздействие на управляемую систему.
3. Объект среды делится на элементы, строится «дерево»
причин возникновения опасности, определяется вероятность
возникновения опасных ситуаций, разрабатываются средства
защиты человека.
4. Производится обучение и инструктаж человека.

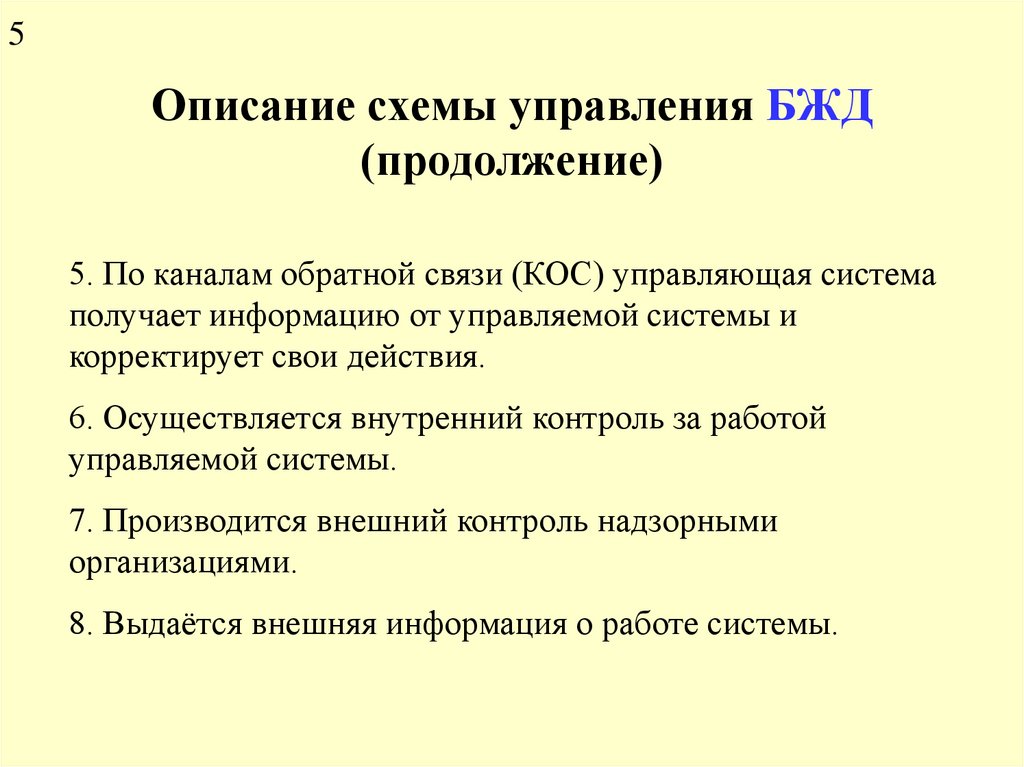

5. Описание схемы управления БЖД (продолжение)

5
Описание схемы управления БЖД
(продолжение)
5. По каналам обратной связи (КОС) управляющая система
получает информацию от управляемой системы и
корректирует свои действия.
6. Осуществляется внутренний контроль за работой
управляемой системы.
7. Производится внешний контроль надзорными
организациями.
8. Выдаётся внешняя информация о работе системы.

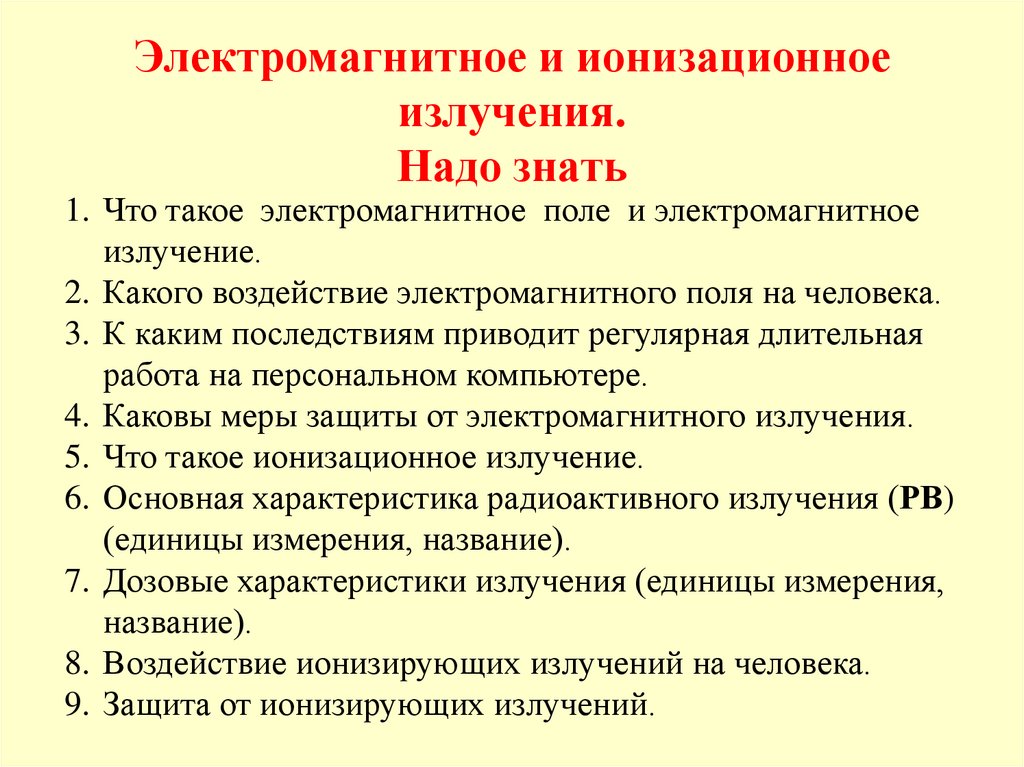

6. Электромагнитное и ионизационное излучения. Надо знать

1. Что такое электромагнитное поле и электромагнитное
излучение.
2. Какого воздействие электромагнитного поля на человека.
3. К каким последствиям приводит регулярная длительная
работа на персональном компьютере.
4. Каковы меры защиты от электромагнитного излучения.
5. Что такое ионизационное излучение.
6. Основная характеристика радиоактивного излучения (РВ)
(единицы измерения, название).
7. Дозовые характеристики излучения (единицы измерения,
название).

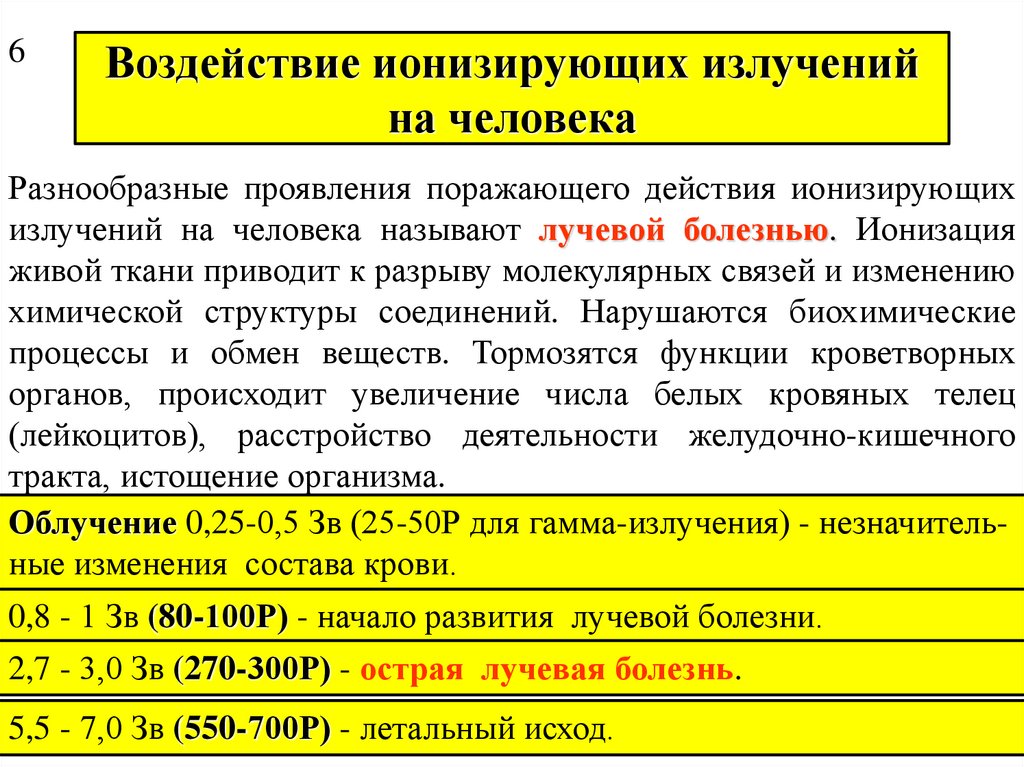

8. Воздействие ионизирующих излучений на человека.
9. Защита от ионизирующих излучений.

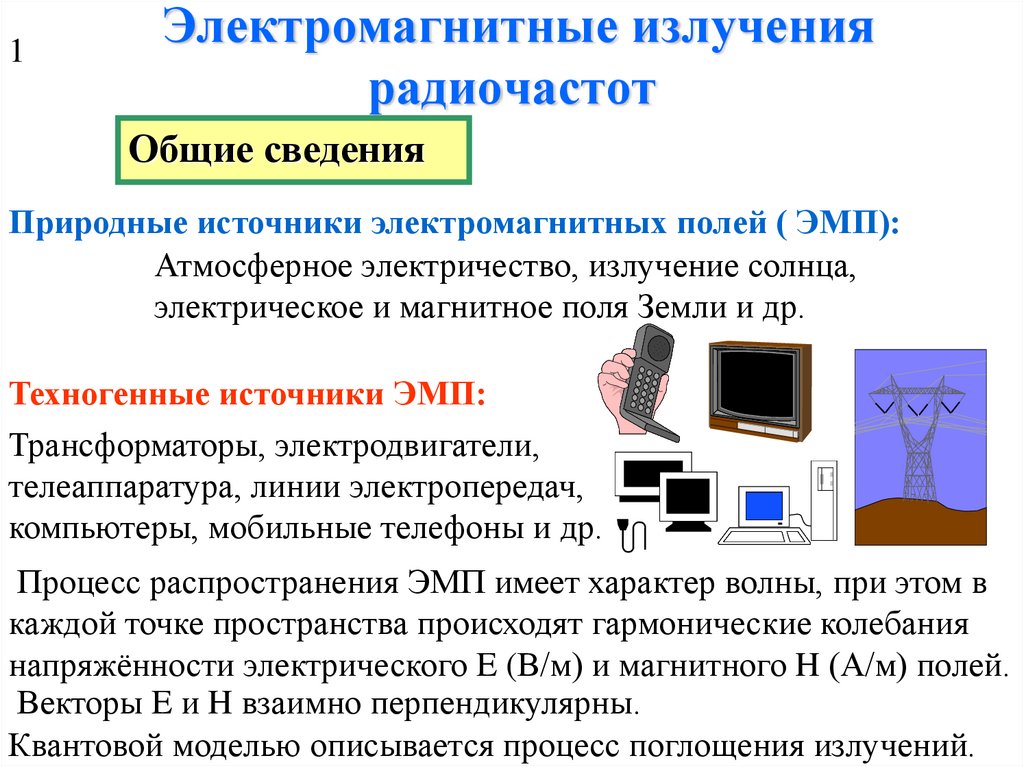

7. Электромагнитные излучения радиочастот

1
Электромагнитные излучения
радиочастот
Общие сведения
Природные источники электромагнитных полей ( ЭМП):
Атмосферное электричество, излучение солнца,
электрическое и магнитное поля Земли и др.
Техногенные источники ЭМП:
Трансформаторы, электродвигатели,
телеаппаратура, линии электропередач,
компьютеры, мобильные телефоны и др.
Процесс распространения ЭМП имеет характер волны, при этом в
каждой точке пространства происходят гармонические колебания
напряжённости электрического E (В/м) и магнитного H (А/м) полей.
Векторы E и H взаимно перпендикулярны.
Квантовой моделью описывается процесс поглощения излучений.

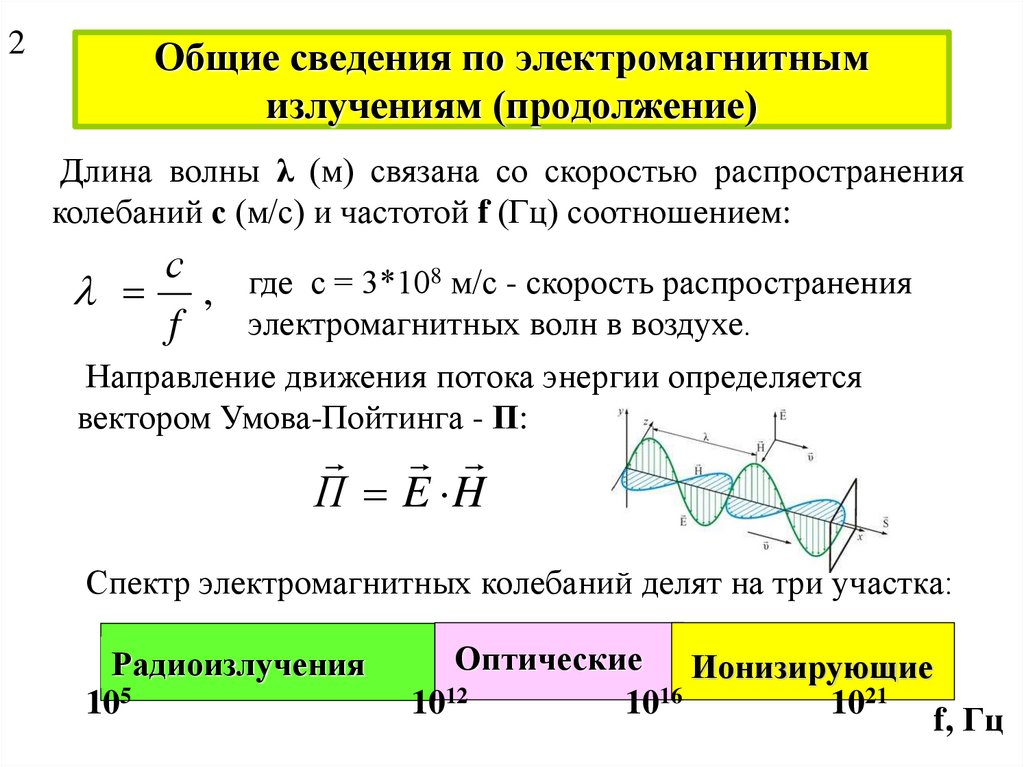

8. Общие сведения по электромагнитным излучениям (продолжение)

2
Общие сведения по электромагнитным
излучениям (продолжение)
Длина волны λ (м) связана со скоростью распространения
колебаний с (м/с) и частотой f (Гц) соотношением:
с
8 м/с - скорость распространения
где
с
=
3*10
,
электромагнитных волн в воздухе.
f
Направление движения потока энергии определяется
вектором Умова-Пойтинга - П:
П E H
Спектр электромагнитных колебаний делят на три участка:
Радиоизлучения
105
Оптические Ионизирующие
1012
1016
1021 f, Гц

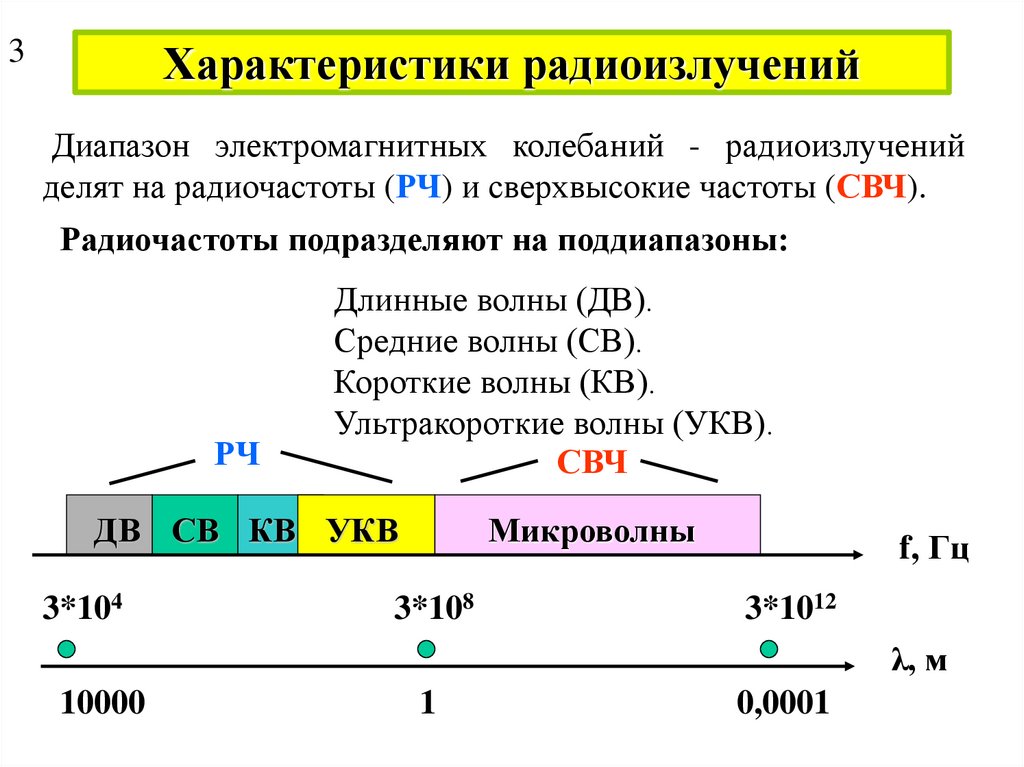

9. Характеристики радиоизлучений

3
Диапазон электромагнитных колебаний - радиоизлучений
делят на радиочастоты (РЧ) и сверхвысокие частоты (СВЧ).
Радиочастоты подразделяют на поддиапазоны:
РЧ
Длинные волны (ДВ).
Средние волны (СВ).
Короткие волны (КВ).
Ультракороткие волны (УКВ).
СВЧ
ДВ СВ КВ УКВ
3*104
Микроволны
3*108
f, Гц
3*1012
λ, м
10000
1
0,0001

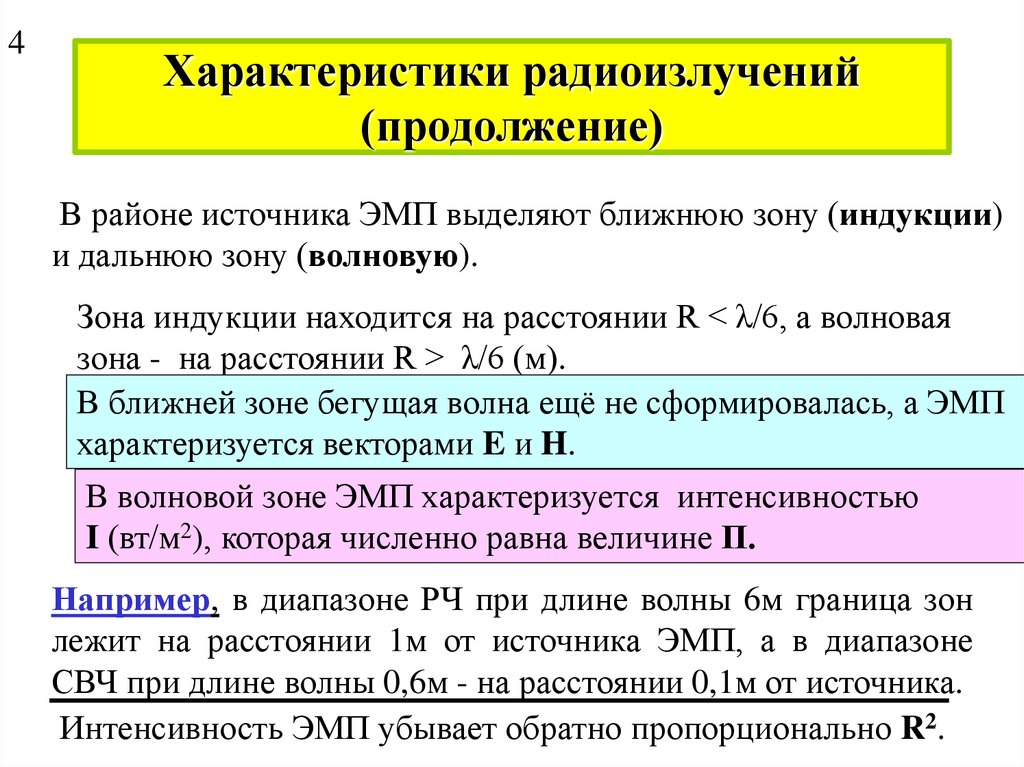

10. Характеристики радиоизлучений (продолжение)

4
Характеристики радиоизлучений
(продолжение)
В районе источника ЭМП выделяют ближнюю зону (индукции)
и дальнюю зону (волновую).
Зона индукции находится на расстоянии R < λ/6, а волновая
зона - на расстоянии R > λ/6 (м).
В ближней зоне бегущая волна ещё не сформировалась, а ЭМП
характеризуется векторами E и H.
В волновой зоне ЭМП характеризуется интенсивностью
I (вт/м2), которая численно равна величине П.
Например, в диапазоне РЧ при длине волны 6м граница зон
лежит на расстоянии 1м от источника ЭМП, а в диапазоне
СВЧ при длине волны 0,6м - на расстоянии 0,1м от источника.
Интенсивность ЭМП убывает обратно пропорционально R2.

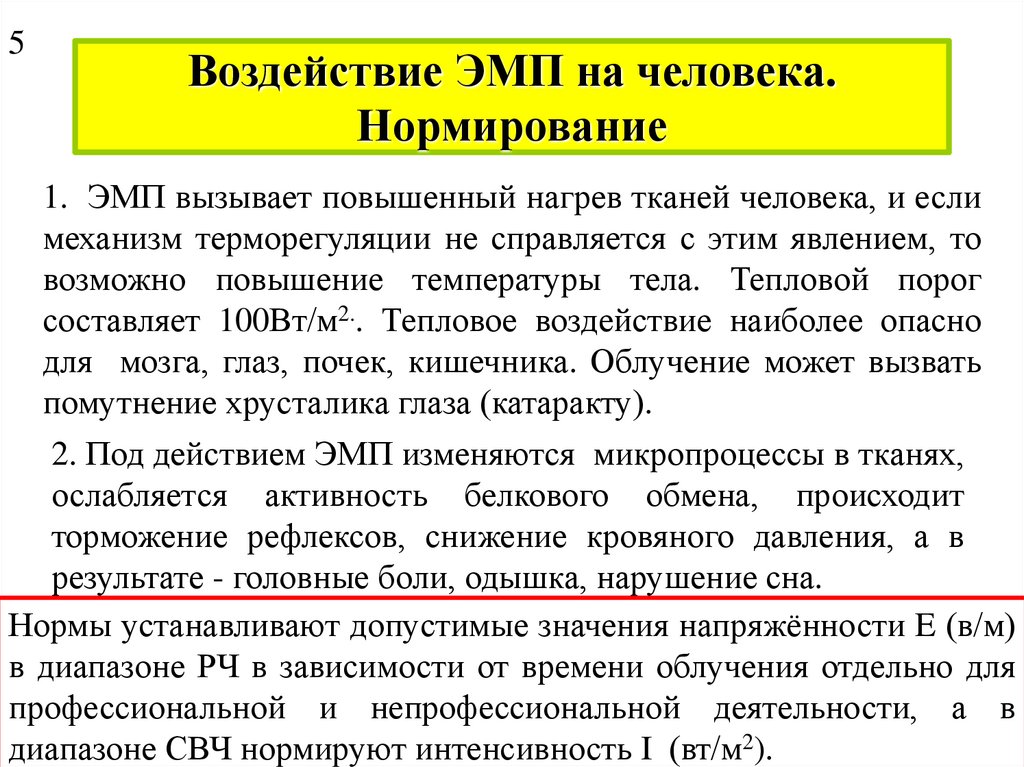

11. Воздействие ЭМП на человека. Нормирование

5
Воздействие ЭМП на человека.
Нормирование
1. ЭМП вызывает повышенный нагрев тканей человека, и если
механизм терморегуляции не справляется с этим явлением, то
возможно повышение температуры тела. Тепловой порог
составляет 100Вт/м2.. Тепловое воздействие наиболее опасно
для мозга, глаз, почек, кишечника. Облучение может вызвать
помутнение хрусталика глаза (катаракту).
2. Под действием ЭМП изменяются микропроцессы в тканях,
ослабляется активность белкового обмена, происходит
торможение рефлексов, снижение кровяного давления, а в
результате - головные боли, одышка, нарушение сна.
Нормы устанавливают допустимые значения напряжённости E (в/м)
в диапазоне РЧ в зависимости от времени облучения отдельно для
профессиональной и непрофессиональной деятельности, а в
диапазоне СВЧ нормируют интенсивность I (вт/м2).

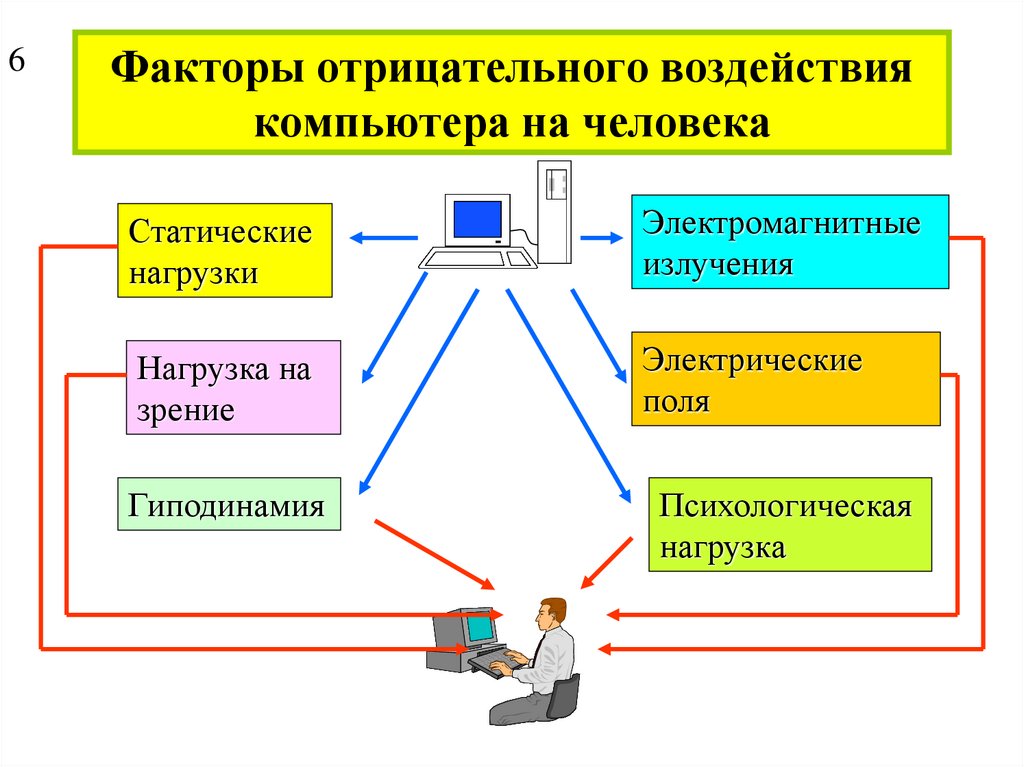

12. Факторы отрицательного воздействия компьютера на человека

6
Факторы отрицательного воздействия
компьютера на человека
Статические
нагрузки
Электромагнитные
излучения
Нагрузка на
зрение
Электрические
поля
Гиподинамия
Психологическая
нагрузка

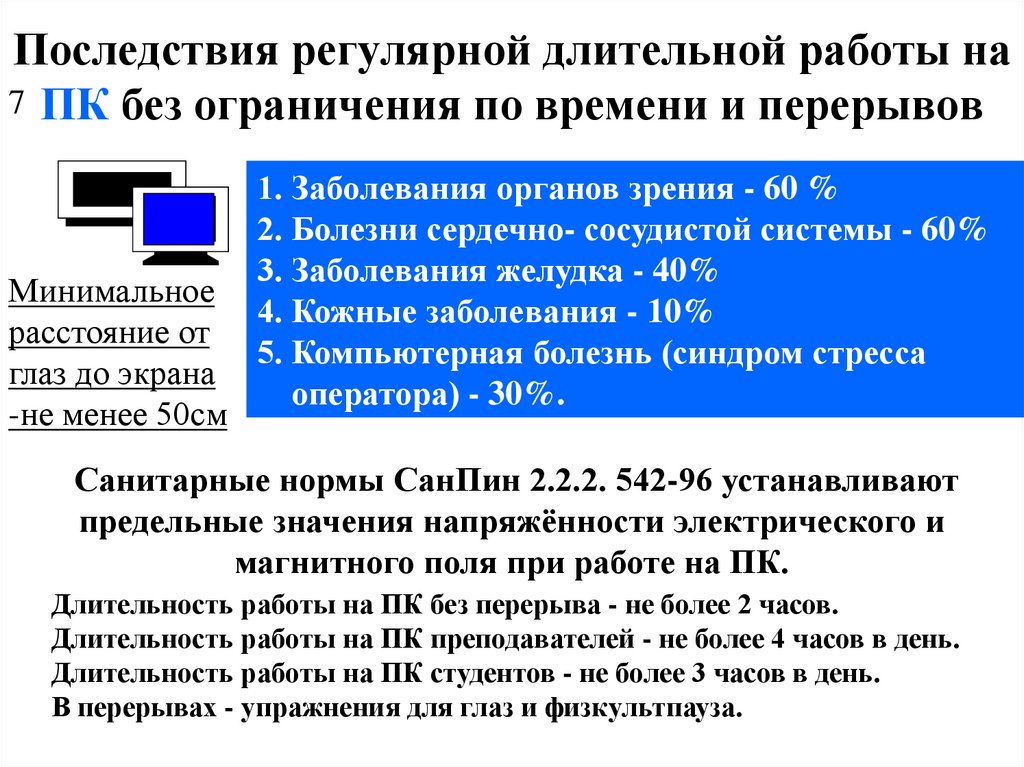

13. Последствия регулярной длительной работы на ПК без ограничения по времени и перерывов

Последствия регулярной длительной работы на
7 ПК без ограничения по времени и перерывов
Минимальное
расстояние от
глаз до экрана
-не менее 50см
1. Заболевания органов зрения - 60 %
2. Болезни сердечно- сосудистой системы - 60%
3. Заболевания желудка - 40%
4. Кожные заболевания - 10%
5. Компьютерная болезнь (синдром стресса
оператора) - 30%.
Санитарные нормы СанПин 2.2.2. 542-96 устанавливают
предельные значения напряжённости электрического и
магнитного поля при работе на ПК.
Длительность работы на ПК без перерыва - не более 2 часов.
Длительность работы на ПК преподавателей - не более 4 часов в день.
Длительность работы на ПК студентов - не более 3 часов в день.
В перерывах - упражнения для глаз и физкультпауза.

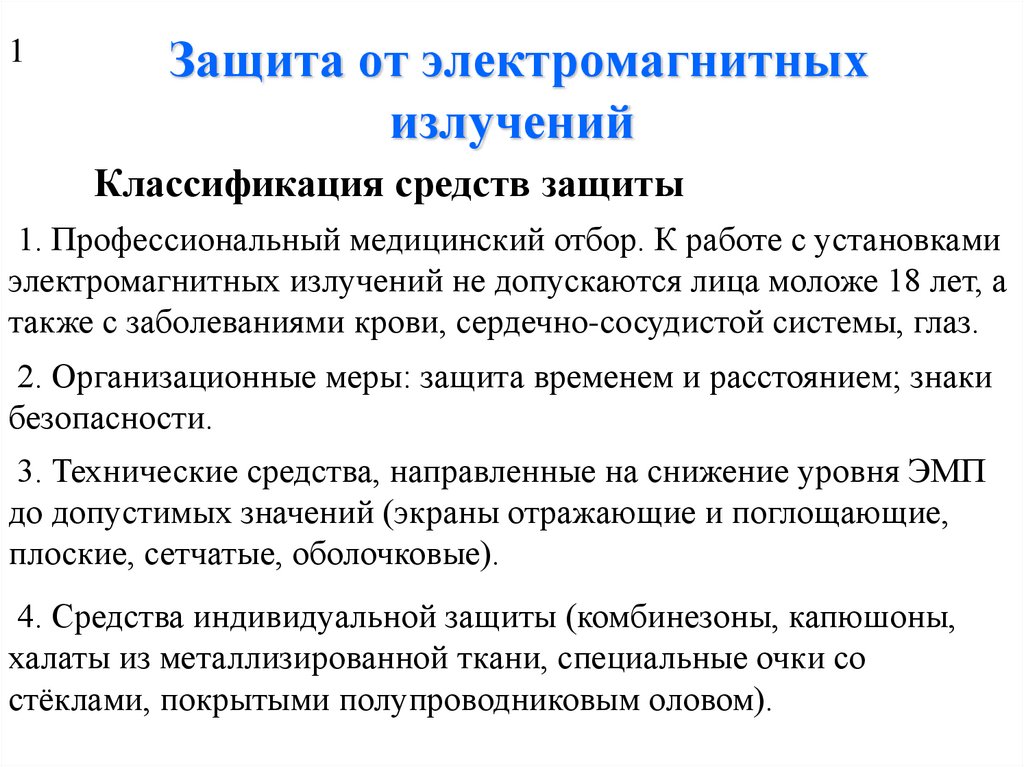

14. Защита от электромагнитных излучений

1
Защита от электромагнитных
излучений
Классификация средств защиты
1. Профессиональный медицинский отбор. К работе с установками
электромагнитных излучений не допускаются лица моложе 18 лет, а
также с заболеваниями крови, сердечно-сосудистой системы, глаз.
2. Организационные меры: защита временем и расстоянием; знаки
безопасности.
3. Технические средства, направленные на снижение уровня ЭМП
до допустимых значений (экраны отражающие и поглощающие,
плоские, сетчатые, оболочковые).
4. Средства индивидуальной защиты (комбинезоны, капюшоны,
халаты из металлизированной ткани, специальные очки со
стёклами, покрытыми полупроводниковым оловом).

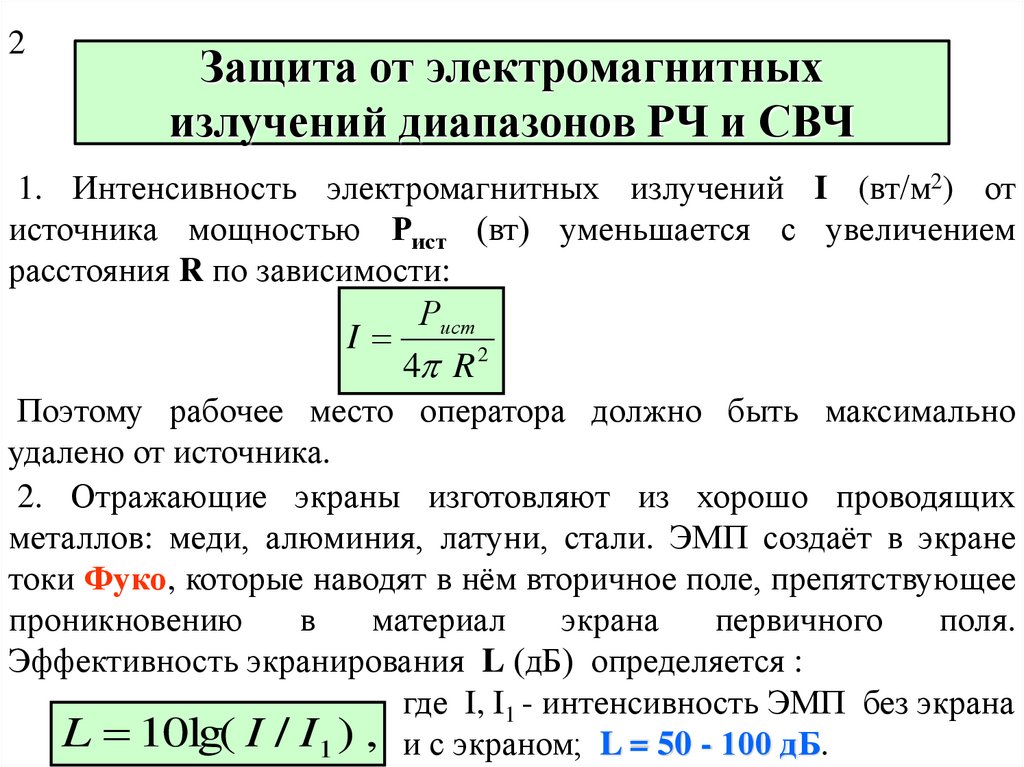

15. Защита от электромагнитных излучений диапазонов РЧ и СВЧ

2
Защита от электромагнитных
излучений диапазонов РЧ и СВЧ
1. Интенсивность электромагнитных излучений I (вт/м2) от
источника мощностью Рист (вт) уменьшается с увеличением
расстояния R по зависимости:
Рист
I
4 R 2
Поэтому рабочее место оператора должно быть максимально
удалено от источника.
2. Отражающие экраны изготовляют из хорошо проводящих
металлов: меди, алюминия, латуни, стали. ЭМП создаёт в экране
токи Фуко, которые наводят в нём вторичное поле, препятствующее
проникновению
в
материал
экрана
первичного
поля.
Эффективность экранирования L (дБ) определяется :
где I, I1 - интенсивность ЭМП без экрана
L 10lg( I / I1 ) , и с экраном; L = 50 - 100 дБ.

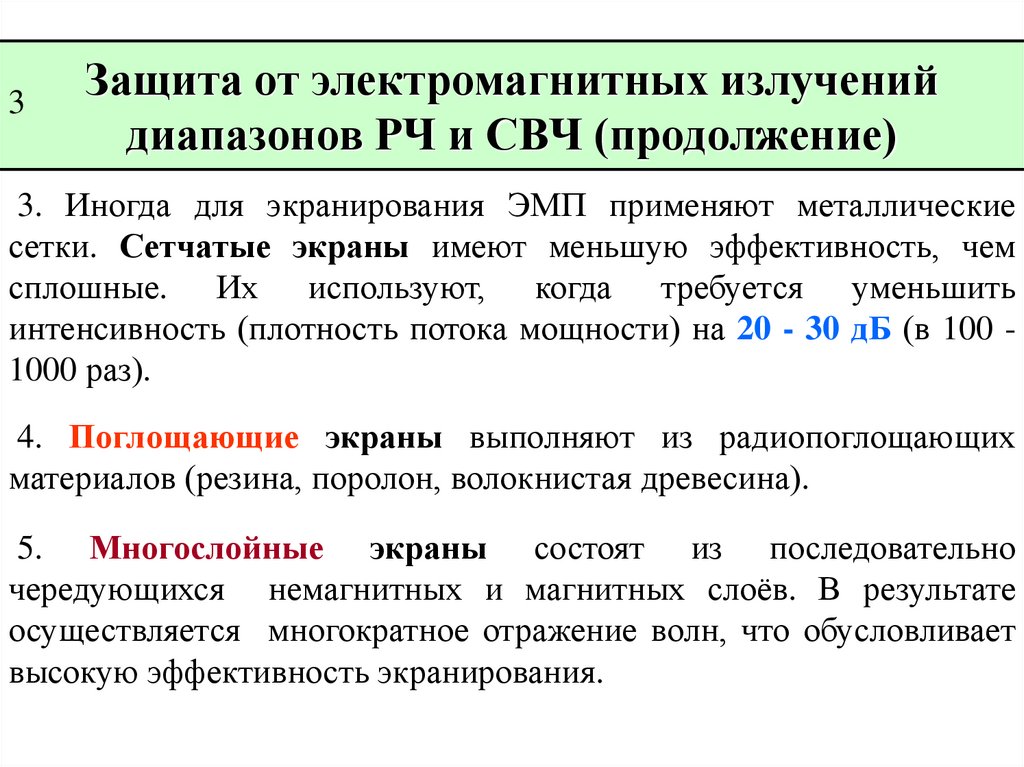

16. Защита от электромагнитных излучений диапазонов РЧ и СВЧ (продолжение)

3
Защита от электромагнитных излучений
диапазонов РЧ и СВЧ (продолжение)
3. Иногда для экранирования ЭМП применяют металлические
сетки. Сетчатые экраны имеют меньшую эффективность, чем
сплошные. Их используют, когда требуется уменьшить
интенсивность (плотность потока мощности) на 20 - 30 дБ (в 100 1000 раз).
4. Поглощающие экраны выполняют из радиопоглощающих
материалов (резина, поролон, волокнистая древесина).
5. Многослойные экраны состоят из последовательно
чередующихся немагнитных и магнитных слоёв. В результате
осуществляется многократное отражение волн, что обусловливает
высокую эффективность экранирования.

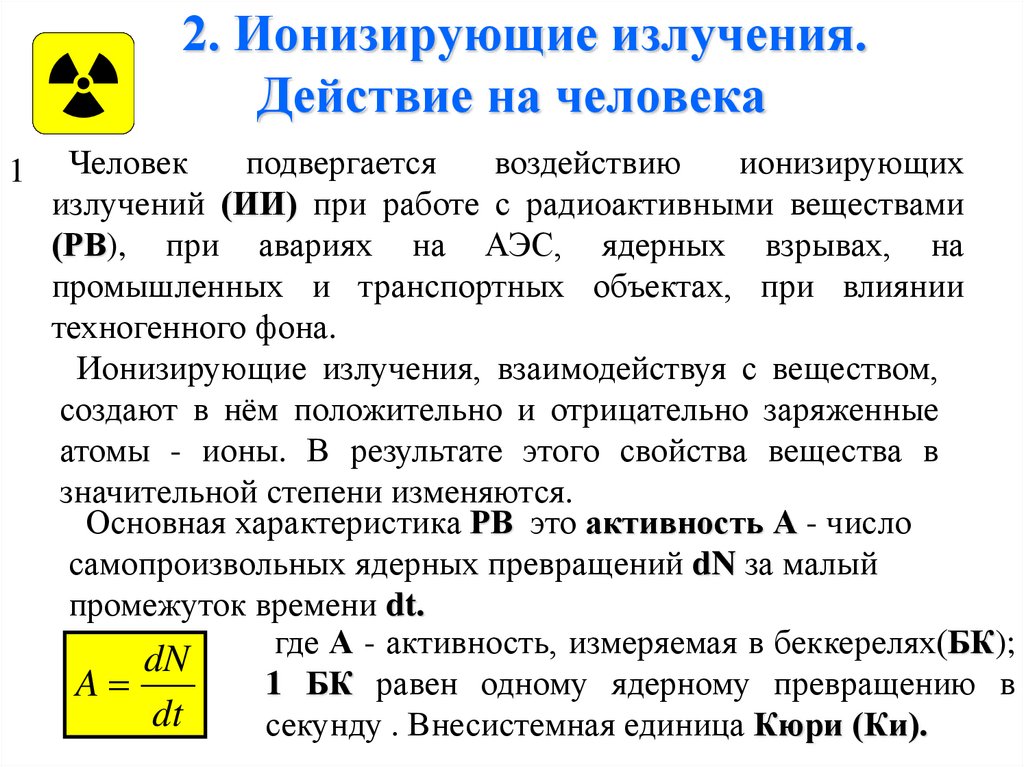

17. 2. Ионизирующие излучения. Действие на человека

1
Человек
подвергается
воздействию
ионизирующих
излучений (ИИ) при работе с радиоактивными веществами
(РВ), при авариях на АЭС, ядерных взрывах, на
промышленных и транспортных объектах, при влиянии
техногенного фона.
Ионизирующие излучения, взаимодействуя с веществом,
создают в нём положительно и отрицательно заряженные
атомы - ионы. В результате этого свойства вещества в
значительной степени изменяются.
Основная характеристика РВ это активность А - число
самопроизвольных ядерных превращений dN за малый
промежуток времени dt.
где А - активность, измеряемая в беккерелях(БК);
dN
1 БК равен одному ядерному превращению в
A
dt
секунду . Внесистемная единица Кюри (Ки).

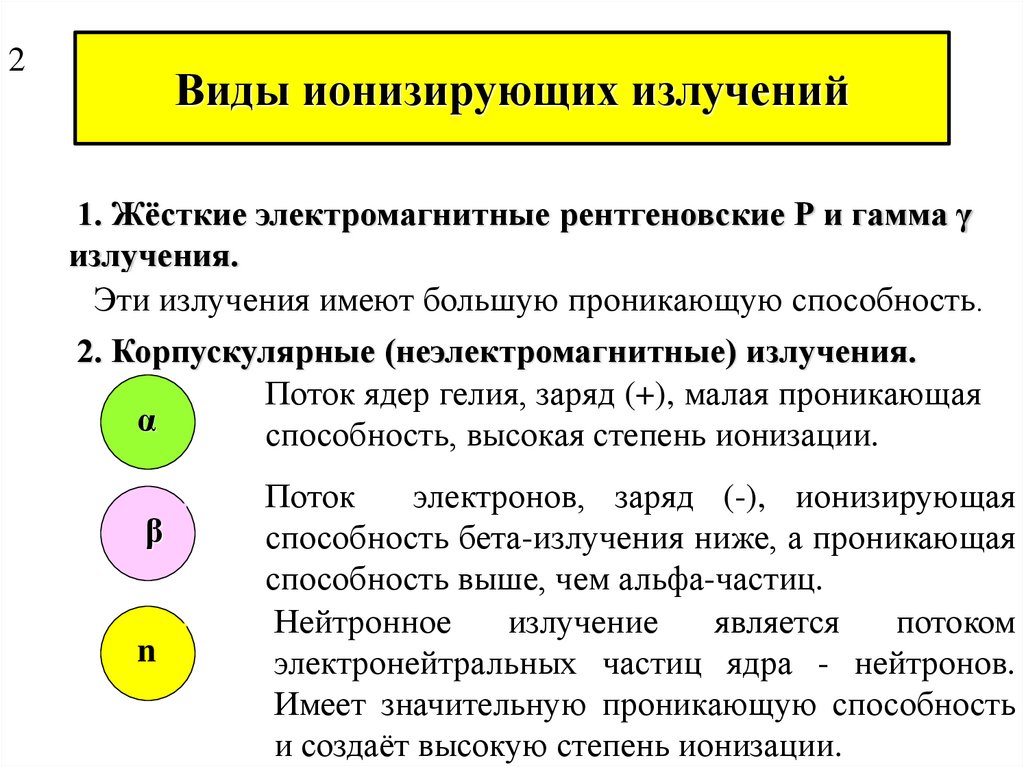

18. Виды ионизирующих излучений

2
Виды ионизирующих излучений
1. Жёсткие электромагнитные рентгеновские Р и гамма γ
излучения.
Эти излучения имеют большую проникающую способность.
2. Корпускулярные (неэлектромагнитные) излучения.
Поток ядер гелия, заряд (+), малая проникающая
α
способность, высокая степень ионизации.
β
n
Поток
электронов, заряд (-), ионизирующая
способность бета-излучения ниже, а проникающая
способность выше, чем альфа-частиц.
Нейтронное
излучение
является
потоком
электронейтральных частиц ядра - нейтронов.
Имеет значительную проникающую способность
и создаёт высокую степень ионизации.

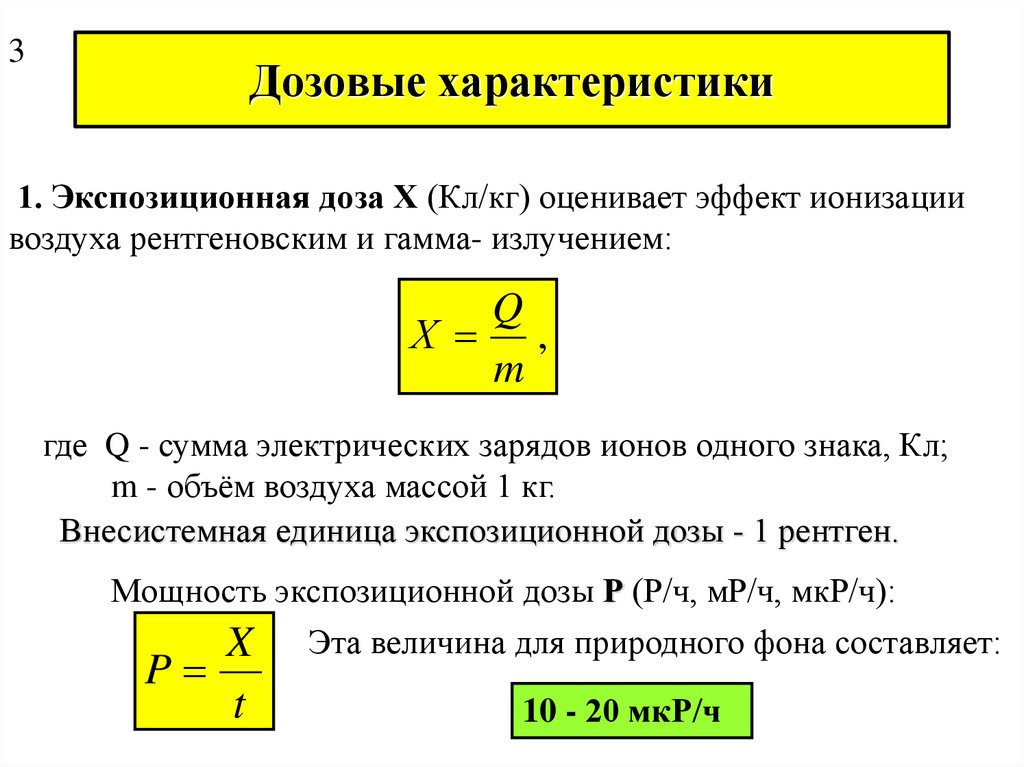

19. Дозовые характеристики

3
Дозовые характеристики
1. Экспозиционная доза Х (Кл/кг) оценивает эффект ионизации
воздуха рентгеновским и гамма- излучением:
Q
Х ,
m
где Q - сумма электрических зарядов ионов одного знака, Кл;
m - объём воздуха массой 1 кг.
Внесистемная единица экспозиционной дозы - 1 рентген.
Мощность экспозиционной дозы Р (Р/ч, мР/ч, мкР/ч):
X Эта величина для природного фона составляет:
P
t
10 - 20 мкР/ч

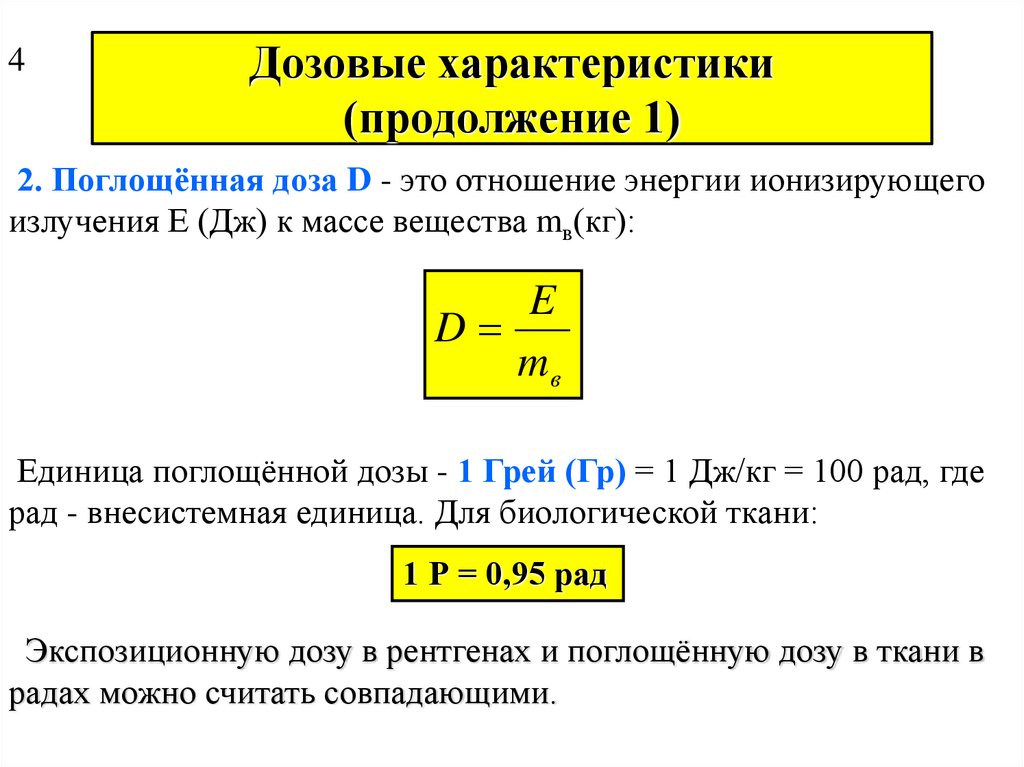

20. Дозовые характеристики (продолжение 1)

4
Дозовые характеристики
(продолжение 1)
2. Поглощённая доза D - это отношение энергии ионизирующего
излучения Е (Дж) к массе вещества mв(кг):
E
D
mв
Единица поглощённой дозы - 1 Грей (Гр) = 1 Дж/кг = 100 рад, где
рад - внесистемная единица. Для биологической ткани:
1 Р = 0,95 рад
Экспозиционную дозу в рентгенах и поглощённую дозу в ткани в
радах можно считать совпадающими.

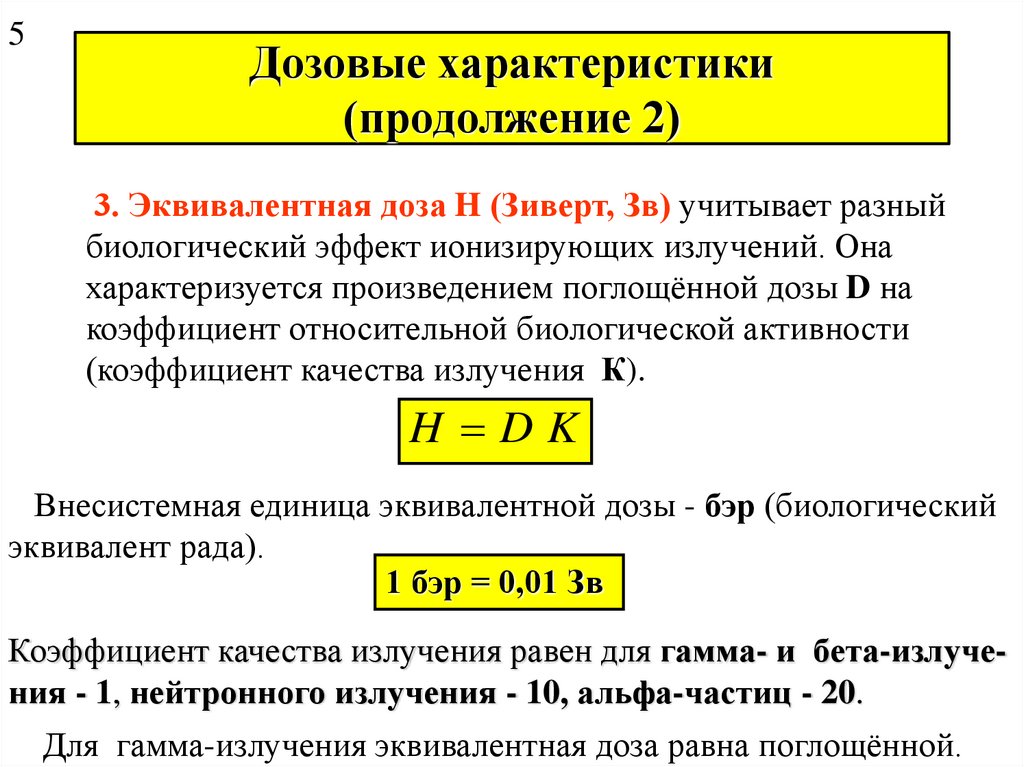

21. Дозовые характеристики (продолжение 2)

5
Дозовые характеристики
(продолжение 2)
3. Эквивалентная доза H (Зиверт, Зв) учитывает разный
биологический эффект ионизирующих излучений. Она
характеризуется произведением поглощённой дозы D на
коэффициент относительной биологической активности
(коэффициент качества излучения К).
H DK
Внесистемная единица эквивалентной дозы - бэр (биологический
эквивалент рада).
1 бэр = 0,01 Зв
Коэффициент качества излучения равен для гамма- и бета-излучения - 1, нейтронного излучения - 10, альфа-частиц - 20.
Для гамма-излучения эквивалентная доза равна поглощённой.

22. Воздействие ионизирующих излучений на человека

6
Воздействие ионизирующих излучений
на человека
Разнообразные проявления поражающего действия ионизирующих
излучений на человека называют лучевой болезнью. Ионизация
живой ткани приводит к разрыву молекулярных связей и изменению
химической структуры соединений. Нарушаются биохимические
процессы и обмен веществ. Тормозятся функции кроветворных
органов, происходит увеличение числа белых кровяных телец
(лейкоцитов), расстройство деятельности желудочно-кишечного
тракта, истощение организма.
Облучение 0,25-0,5 Зв (25-50Р для гамма-излучения) - незначительные изменения состава крови.
0,8 - 1 Зв (80-100Р) - начало развития лучевой болезни.
2,7 - 3,0 Зв (270-300Р) - острая лучевая болезнь.
5,5 - 7,0 Зв (550-700Р) - летальный исход.

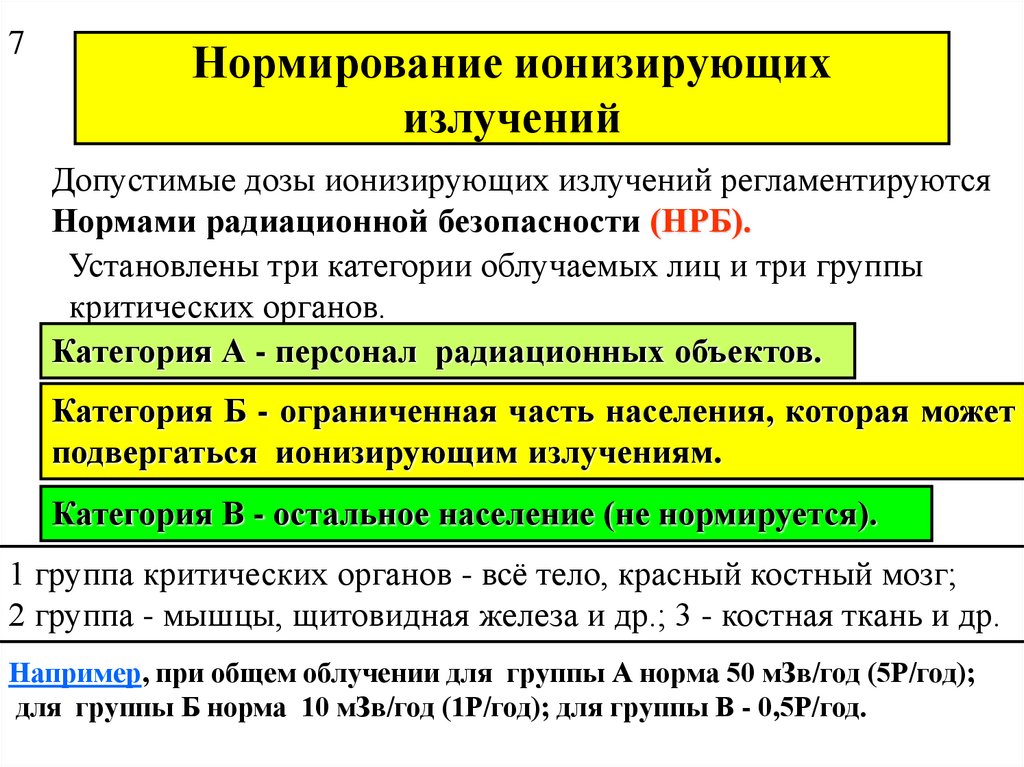

23. Нормирование ионизирующих излучений

7
Нормирование ионизирующих
излучений
Допустимые дозы ионизирующих излучений регламентируются
Нормами радиационной безопасности (НРБ).
Установлены три категории облучаемых лиц и три группы
критических органов.
Категория А - персонал радиационных объектов.
Категория Б - ограниченная часть населения, которая может
подвергаться ионизирующим излучениям.
Категория В - остальное население (не нормируется).
1 группа критических органов - всё тело, красный костный мозг;
2 группа - мышцы, щитовидная железа и др.; 3 - костная ткань и др.
Например, при общем облучении для группы А норма 50 мЗв/год (5Р/год);
для группы Б норма 10 мЗв/год (1Р/год); для группы В - 0,5Р/год.

24. Защита от ионизирующих излучений

4
Защита от ионизирующих излучений
Различают внешнее и внутреннее облучение.
1. Защита от внешнего облучения осуществляется установкой
стационарных или переносных экранов, применением защитных
сейфов, боксов. Для сооружения стационарных средств защиты
используют бетон, кирпич. В переносных или передвижных экранах
в основном используется свинец, сталь, вольфрам, чугун.
2. Очень опасным является внутреннее облучение альфа- и бетачастицами, проникающими в организм с радиоактивной пылью. Для
защиты используют следующие меры: работа с радиоактивными
веществами осуществляется в вытяжных шкафах или боксах с
усиленной вентиляцией, применяются СИЗ (респираторы,
противогазы, резиновые перчатки), выполняется постоянный
дозиметрический контроль, а также
дезактивация одежды и
поверхности тела.

25.

5

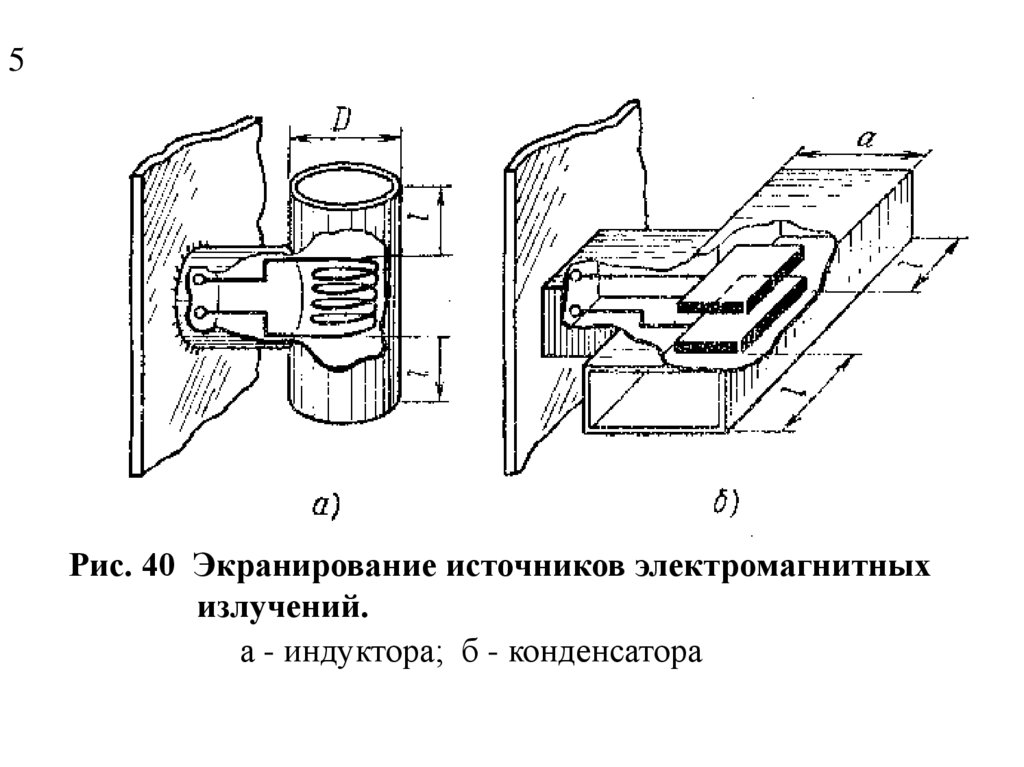

Рис. 40 Экранирование источников электромагнитных
излучений.
а - индуктора; б - конденсатора

26.

6
а)
б)
в)
свинцовая

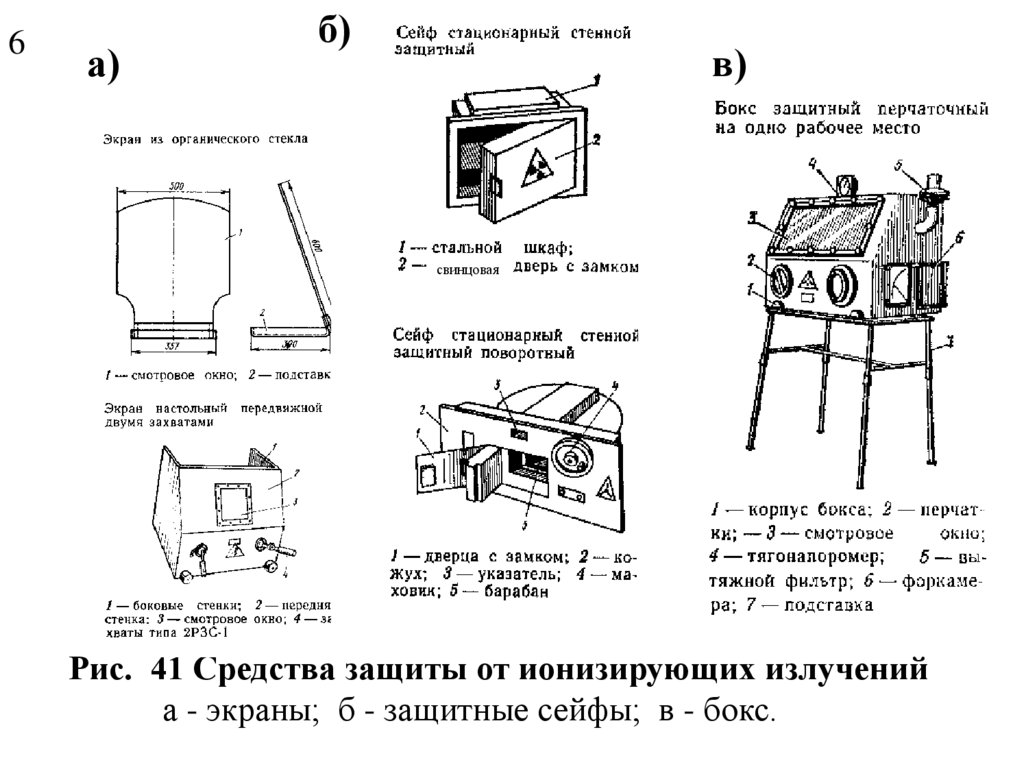

Рис. 41 Средства защиты от ионизирующих излучений
а - экраны; б - защитные сейфы; в - бокс.

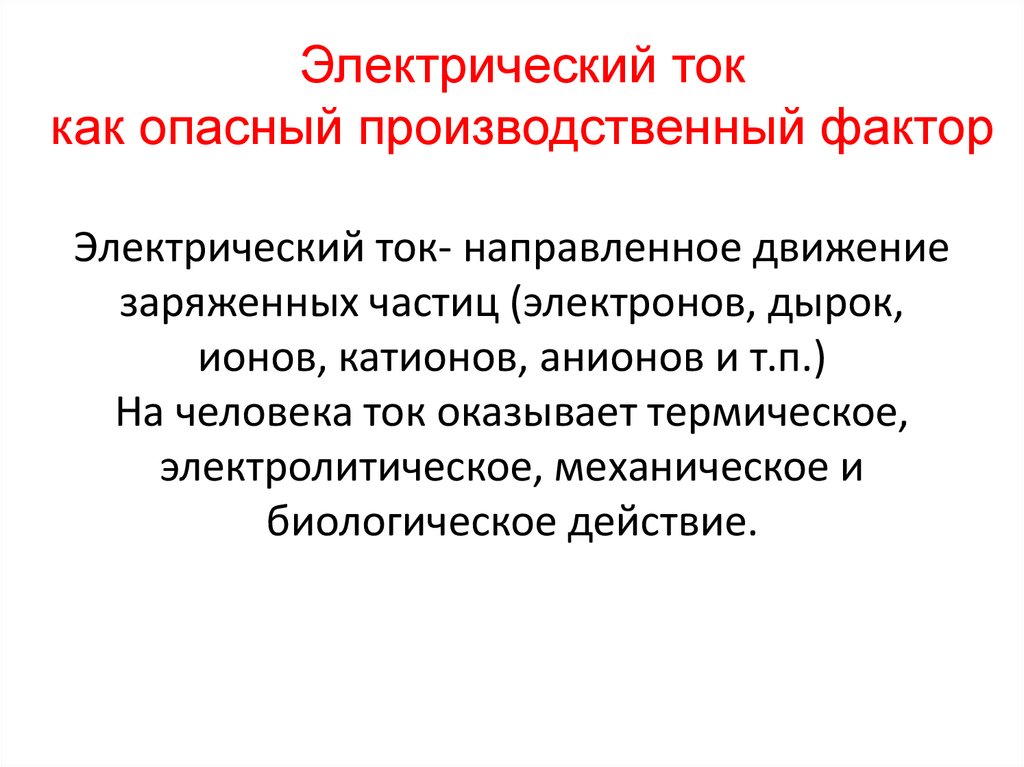

27. Электрический ток- направленное движение заряженных частиц (электронов, дырок, ионов, катионов, анионов и т.п.) На человека ток

Электрический ток
как опасный производственный фактор
Электрический ток- направленное движение
заряженных частиц (электронов, дырок,
ионов, катионов, анионов и т.п.)
На человека ток оказывает термическое,
электролитическое, механическое и
биологическое действие.

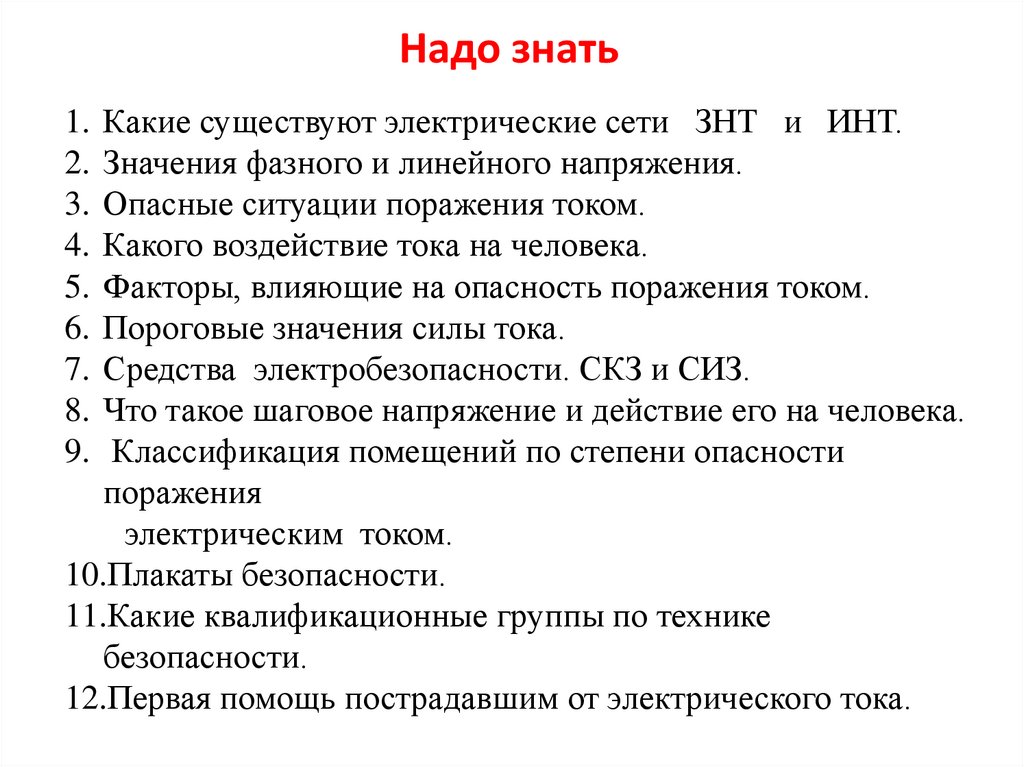

28. Надо знать

1. Какие существуют электрические сети ЗНТ и ИНТ.
2. Значения фазного и линейного напряжения.
3. Опасные ситуации поражения током.
4. Какого воздействие тока на человека.
5. Факторы, влияющие на опасность поражения током.
6. Пороговые значения силы тока.

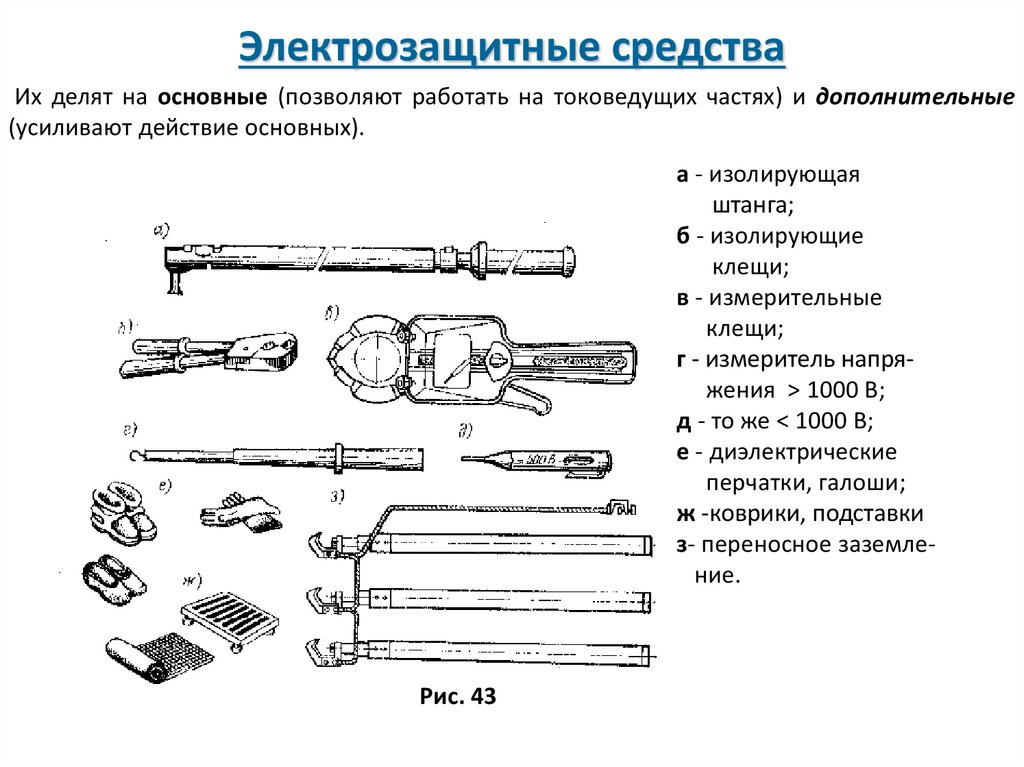

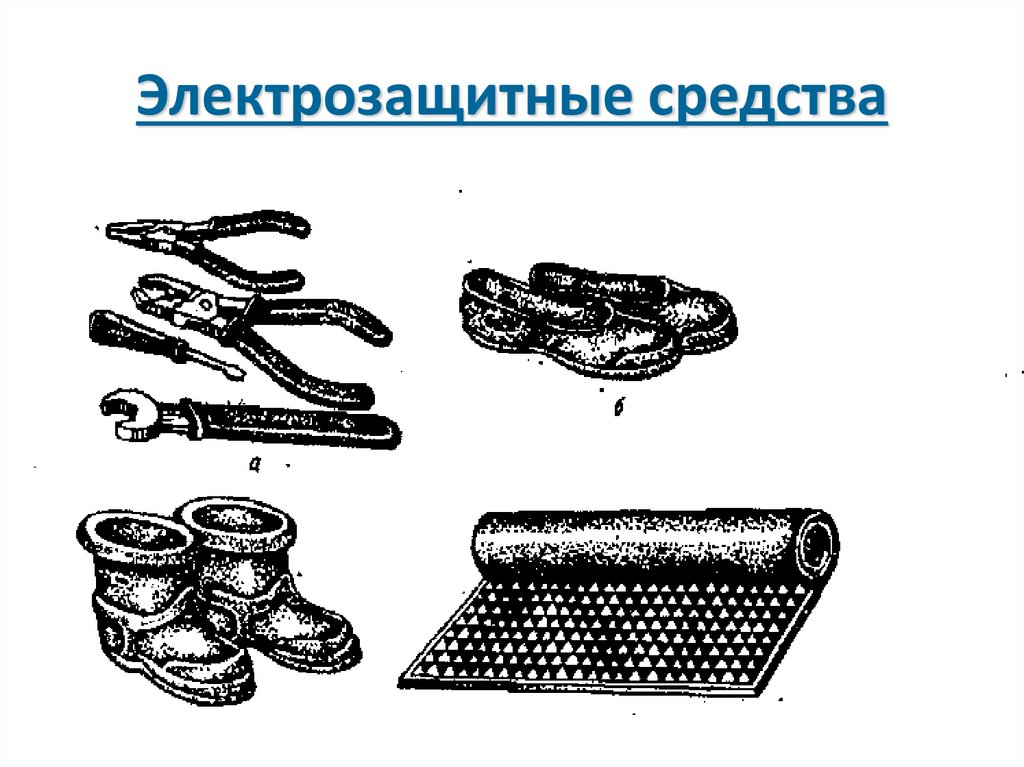

7. Средства электробезопасности. СКЗ и СИЗ.

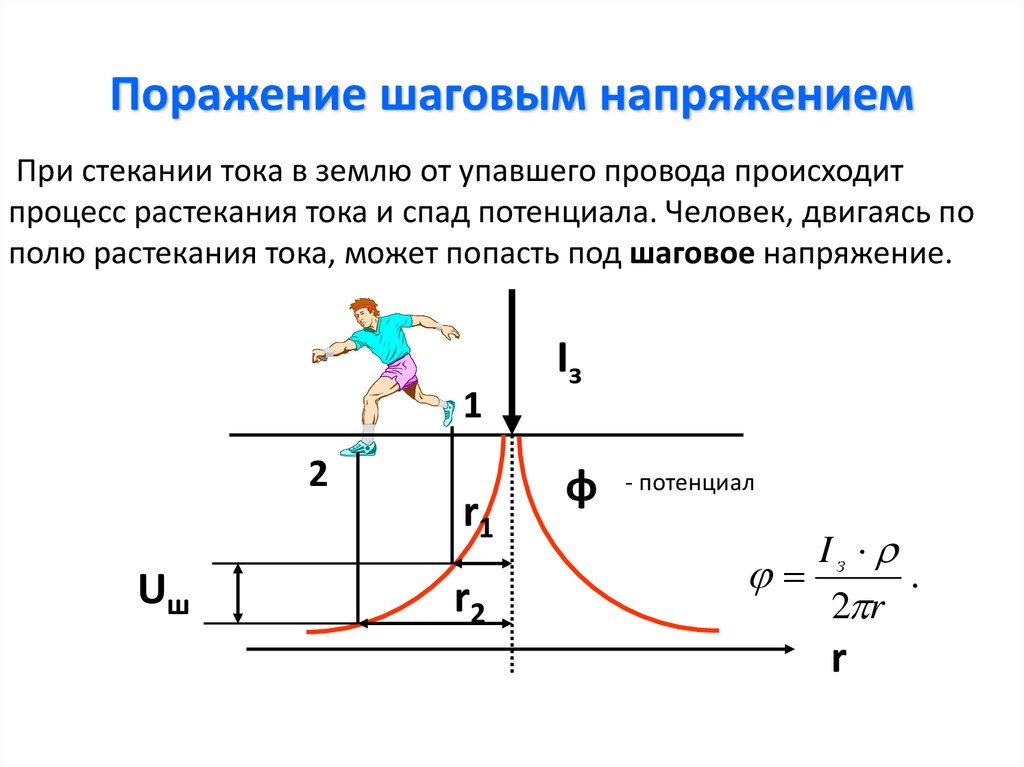

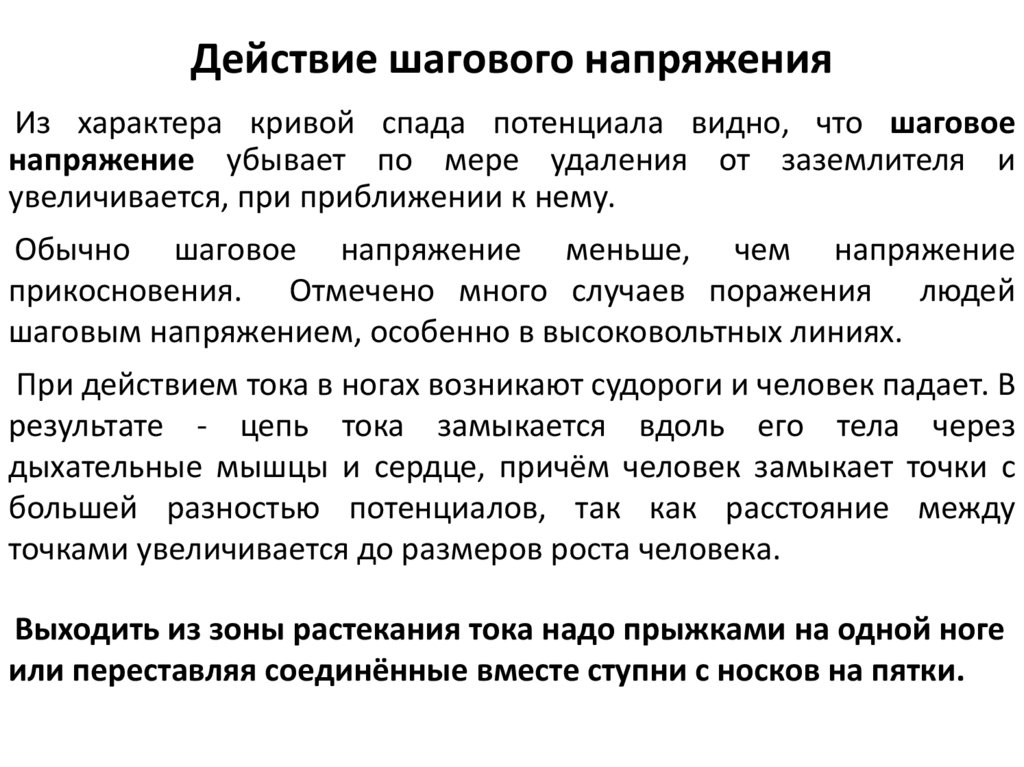

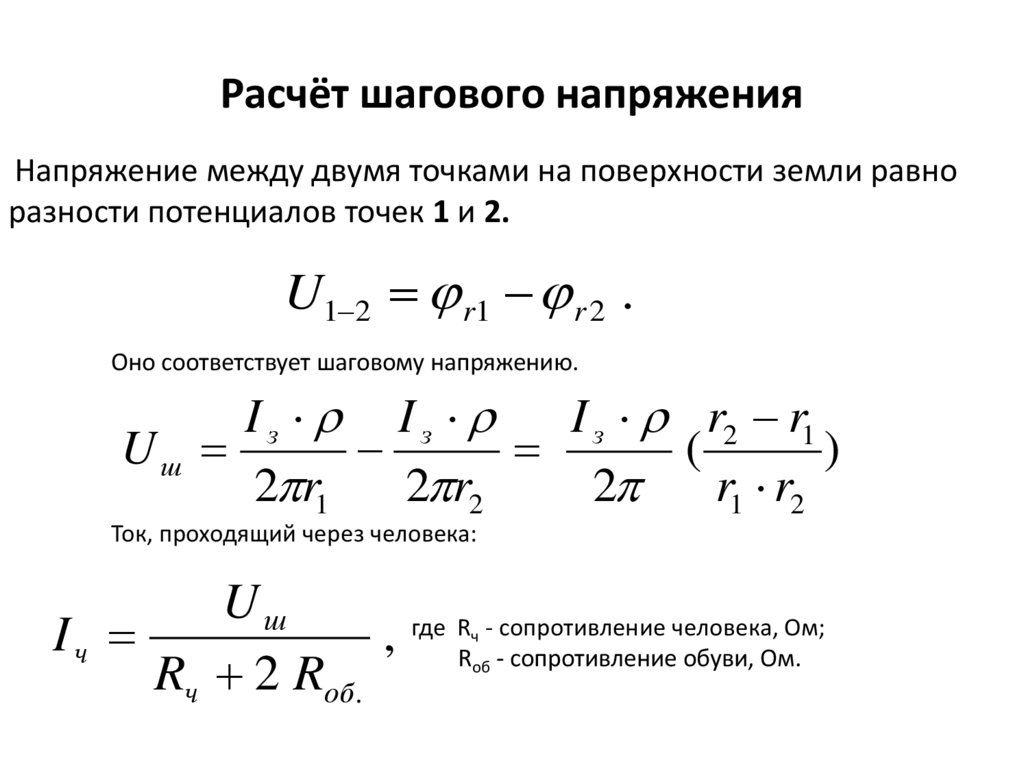

8. Что такое шаговое напряжение и действие его на человека.
9. Классификация помещений по степени опасности
поражения
электрическим током.

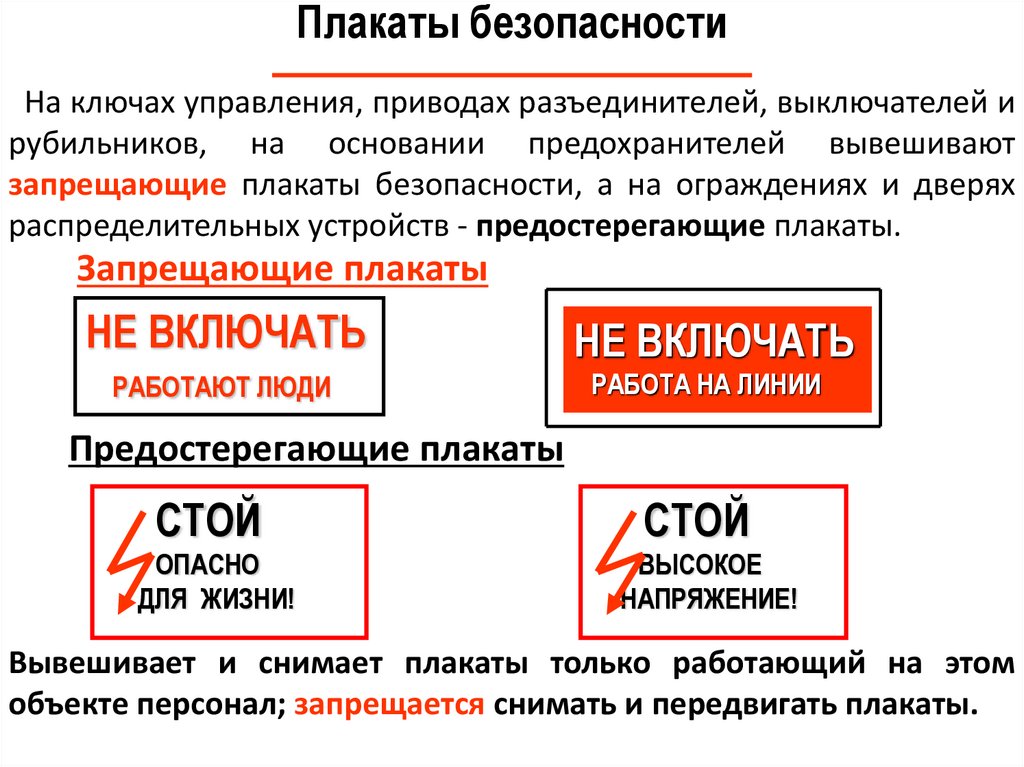

10.Плакаты безопасности.

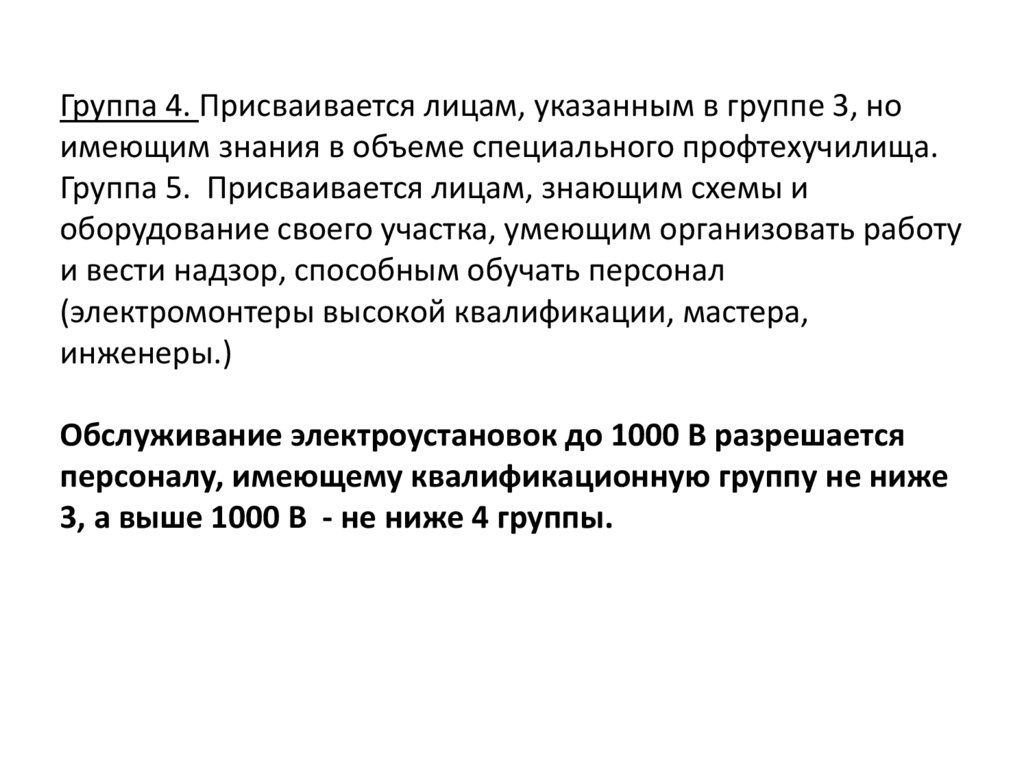

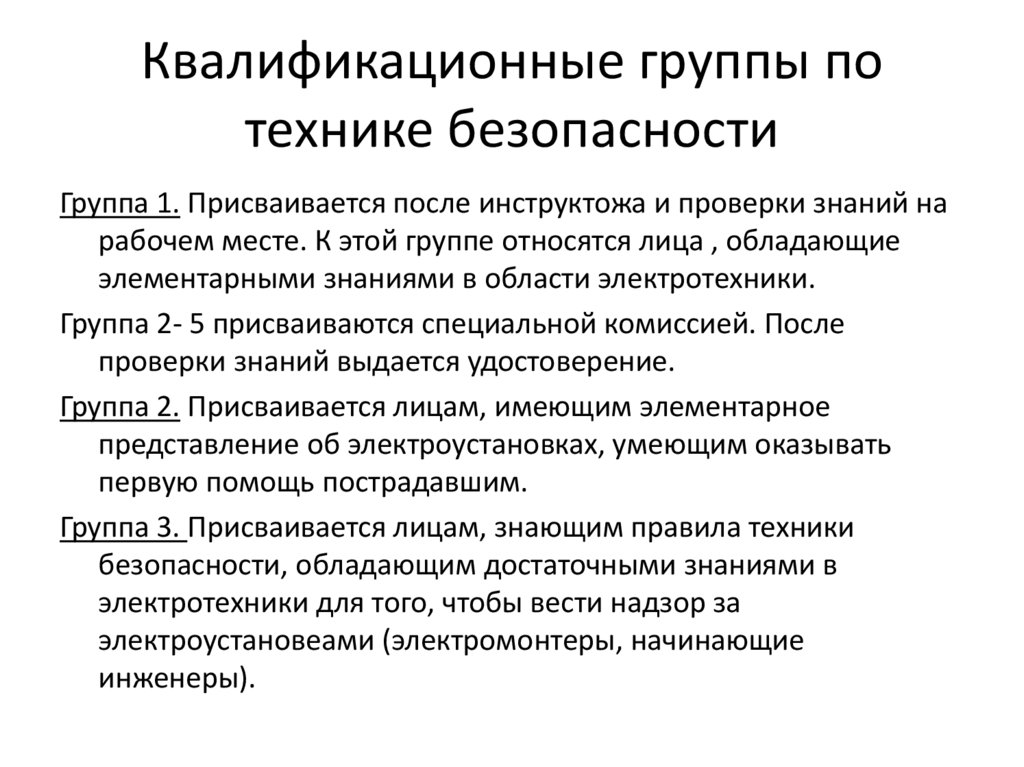

11.Какие квалификационные группы по технике
безопасности.

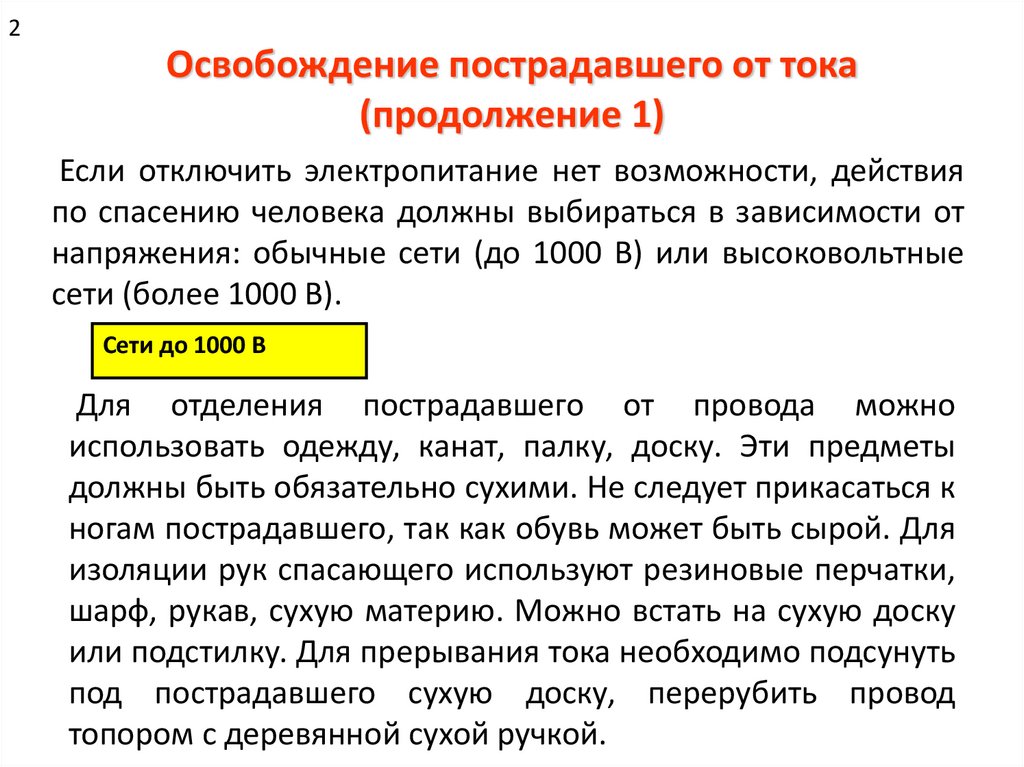

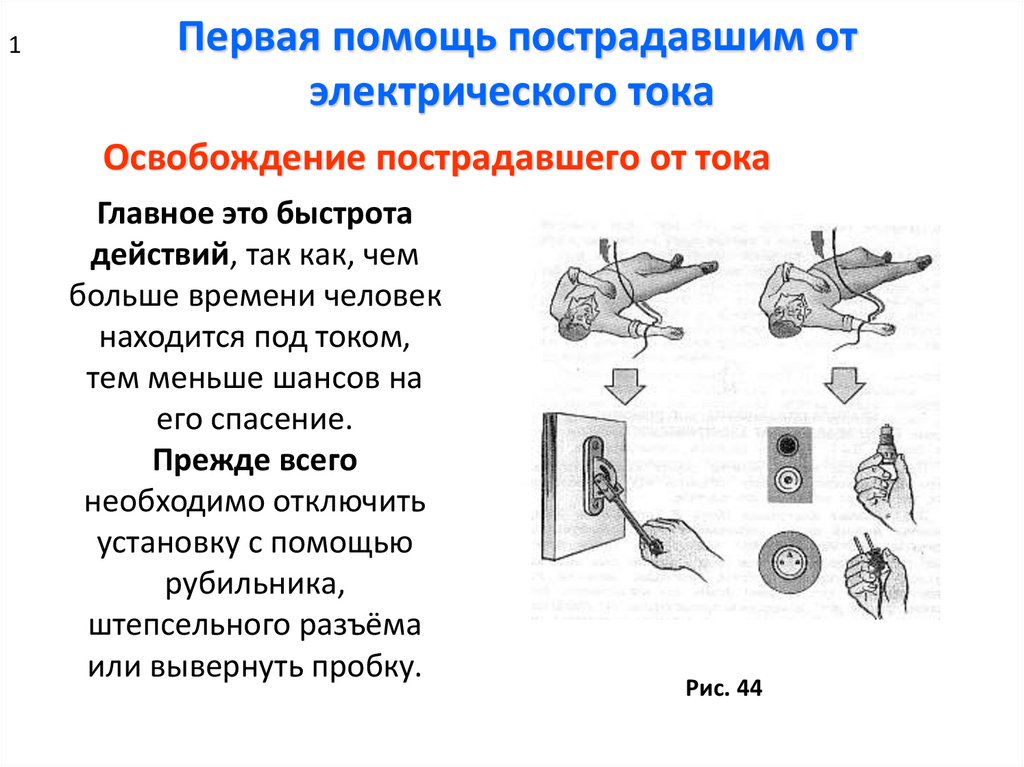

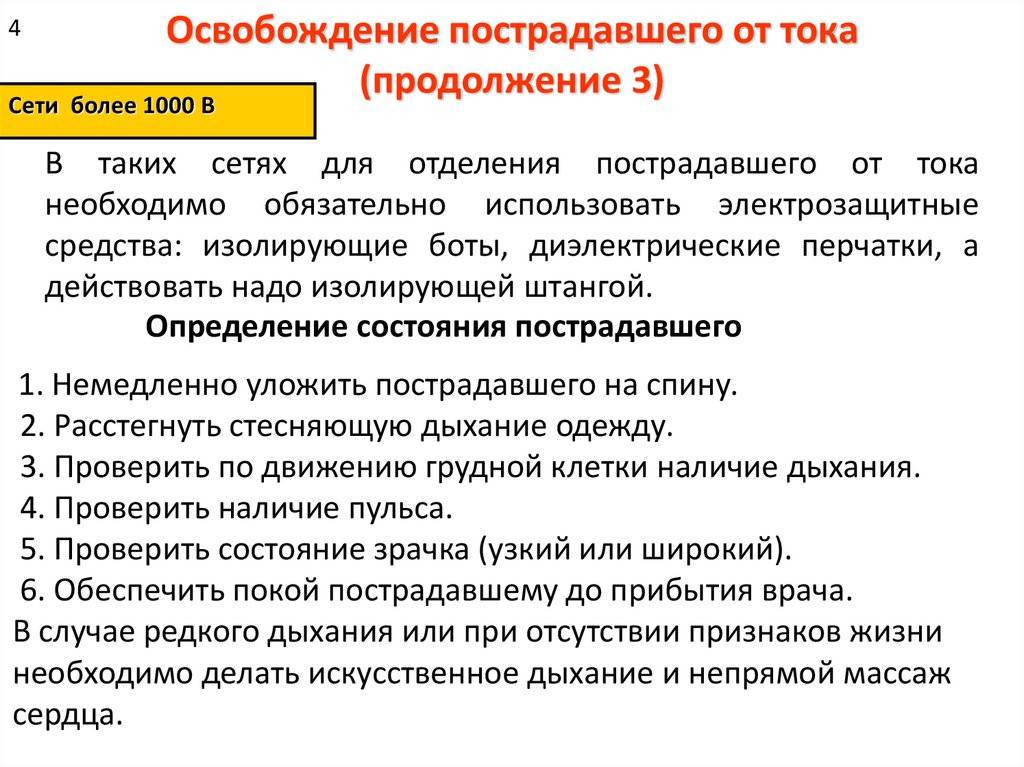

12.Первая помощь пострадавшим от электрического тока.

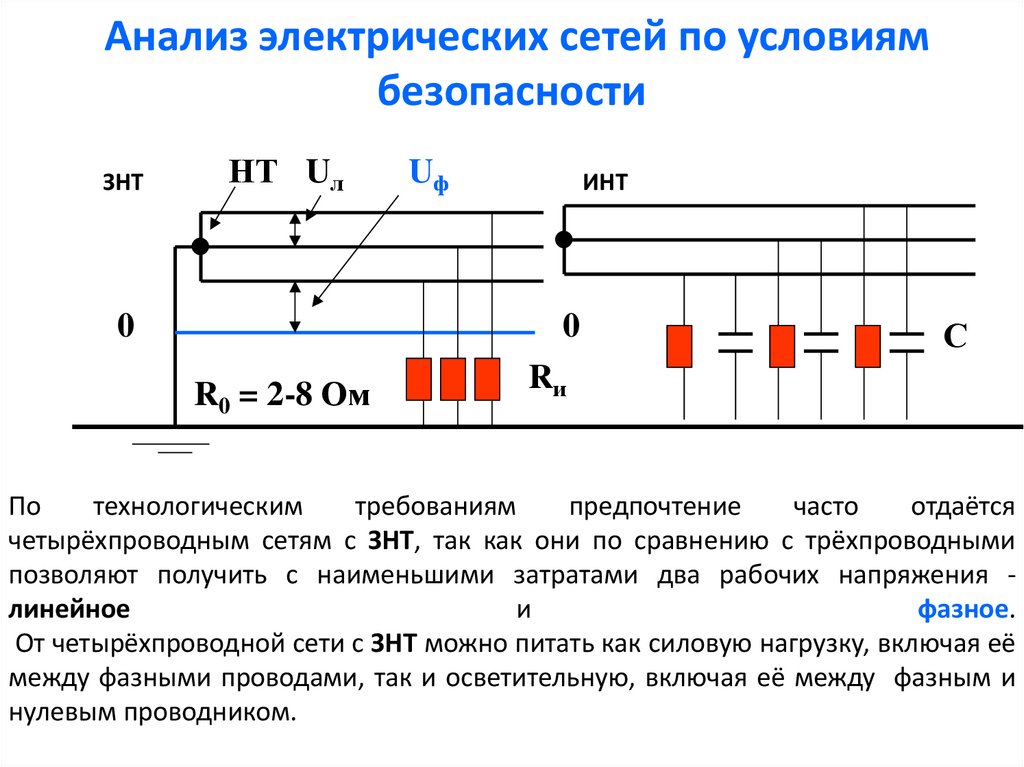

29. Анализ электрических сетей по условиям безопасности

ЗНТ
НТ Uл
0
Uф
ИНТ
0
R0 = 2-8 Ом
С
Rи
По
технологическим
требованиям
предпочтение
часто
отдаётся
четырёхпроводным сетям с ЗНТ, так как они по сравнению с трёхпроводными
позволяют получить с наименьшими затратами два рабочих напряжения линейное
и
фазное.
От четырёхпроводной сети с ЗНТ можно питать как силовую нагрузку, включая её
между фазными проводами, так и осветительную, включая её между фазным и
нулевым проводником.

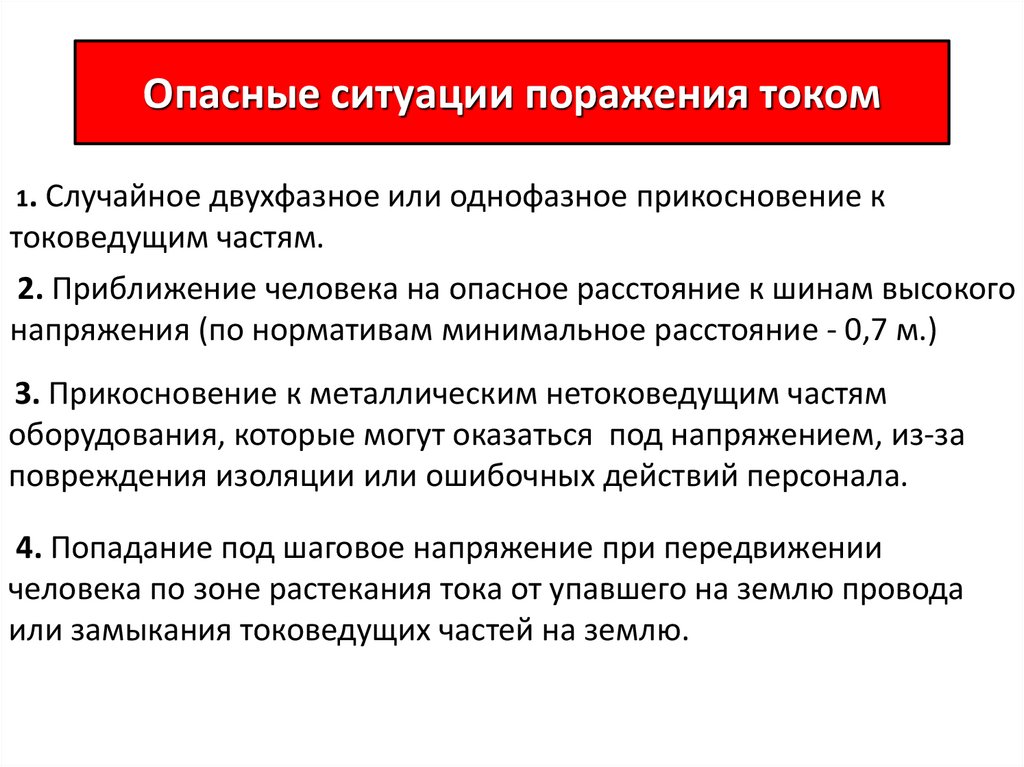

30. Опасные ситуации поражения током

1. Случайное двухфазное или однофазное прикосновение к
токоведущим частям.
2. Приближение человека на опасное расстояние к шинам высокого
напряжения (по нормативам минимальное расстояние - 0,7 м.)
3. Прикосновение к металлическим нетоковедущим частям
оборудования, которые могут оказаться под напряжением, из-за
повреждения изоляции или ошибочных действий персонала.
4. Попадание под шаговое напряжение при передвижении
человека по зоне растекания тока от упавшего на землю провода
или замыкания токоведущих частей на землю.

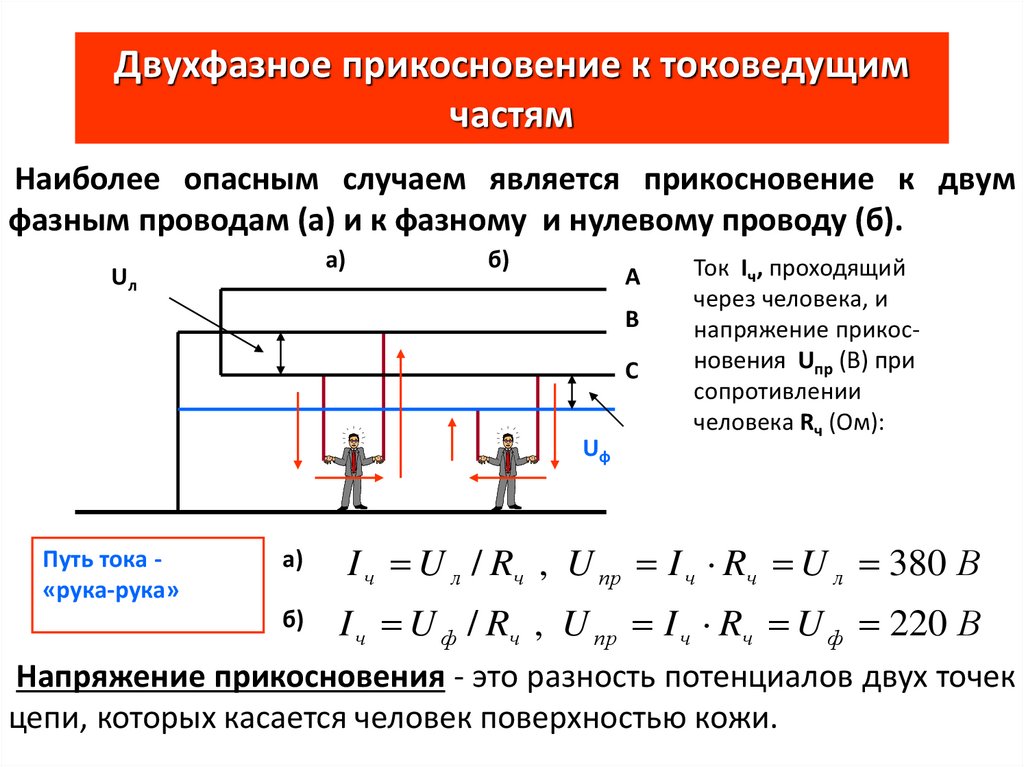

31. Двухфазное прикосновение к токоведущим частям

Наиболее опасным случаем является прикосновение к двум
фазным проводам (а) и к фазному и нулевому проводу (б).
а)
Uл
б)
А
В
С
Uф
Путь тока «рука-рука»
Ток Iч, проходящий
через человека, и
напряжение прикосновения Uпр (В) при
сопротивлении
человека Rч (Ом):
а)
I ч U л / Rч , U пр I ч Rч U л 380 В
б)
I ч U ф / Rч , U пр I ч Rч U ф 220 В
Напряжение прикосновения - это разность потенциалов двух точек
цепи, которых касается человек поверхностью кожи.

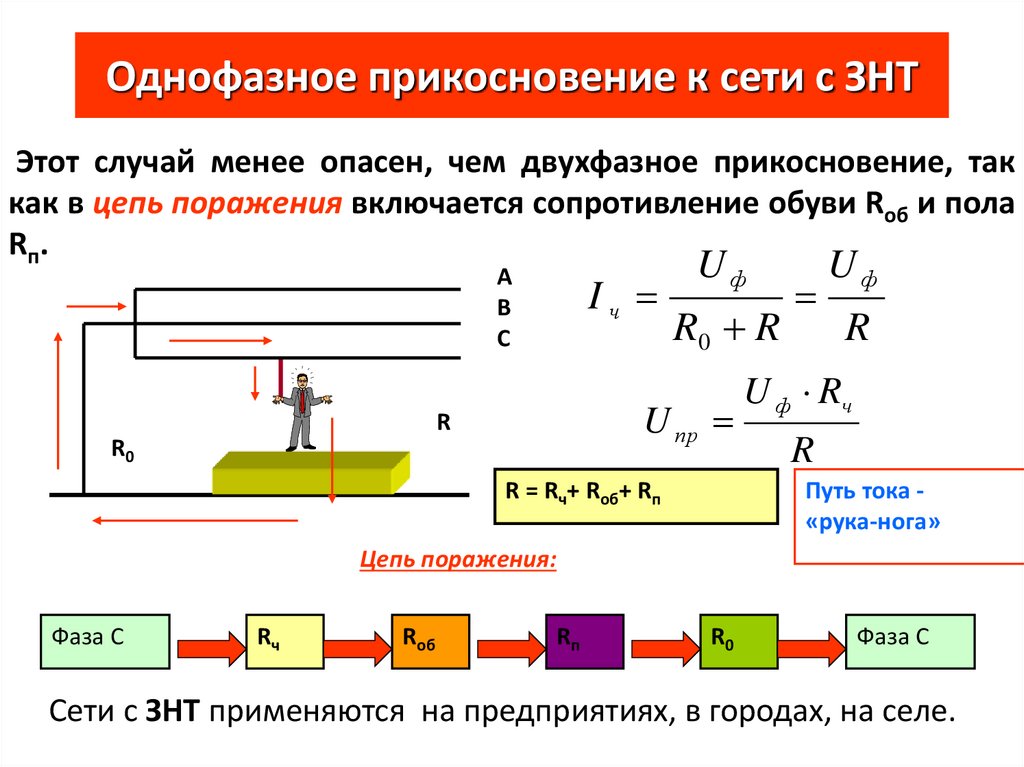

32. Однофазное прикосновение к сети с ЗНТ

Этот случай менее опасен, чем двухфазное прикосновение, так
как в цепь поражения включается сопротивление обуви Rоб и пола
Rп.
А
В
С
Iч
R0 R
U пр
R
R0
Uф
R = Rч+ Rоб+ Rп
Uф
R
U ф Rч
R
Путь тока «рука-нога»
Цепь поражения:
Фаза С
Rч
Rоб
Rп
R0
Фаза С
Сети с ЗНТ применяются на предприятиях, в городах, на селе.

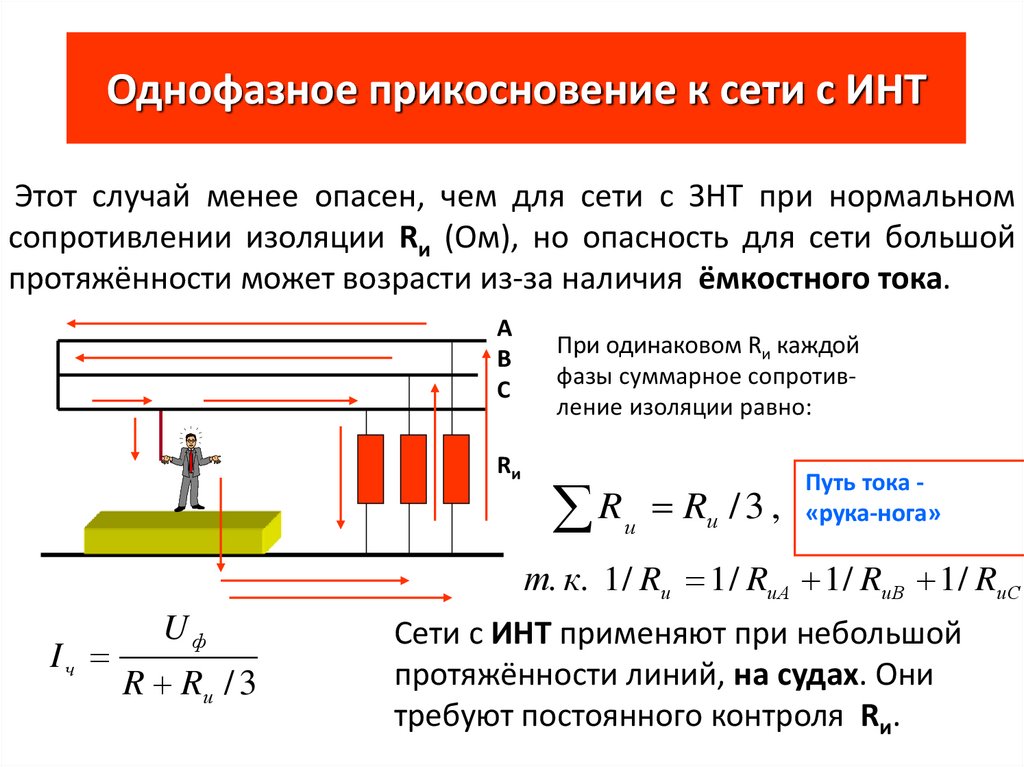

33. Однофазное прикосновение к сети с ИНТ

Этот случай менее опасен, чем для сети с ЗНТ при нормальном
сопротивлении изоляции Rи (Ом), но опасность для сети большой
протяжённости может возрасти из-за наличия ёмкостного тока.
А
В
С
Rи
При одинаковом Rи каждой
фазы суммарное сопротивление изоляции равно:
R R /3 ,
и
и
Путь тока «рука-нога»
т. к. 1 / Rи 1 / RиА 1 / RиВ 1 / RиС
Iч
Uф
R Rи / 3
Сети с ИНТ применяют при небольшой
протяжённости линий, на судах. Они
требуют постоянного контроля Rи.

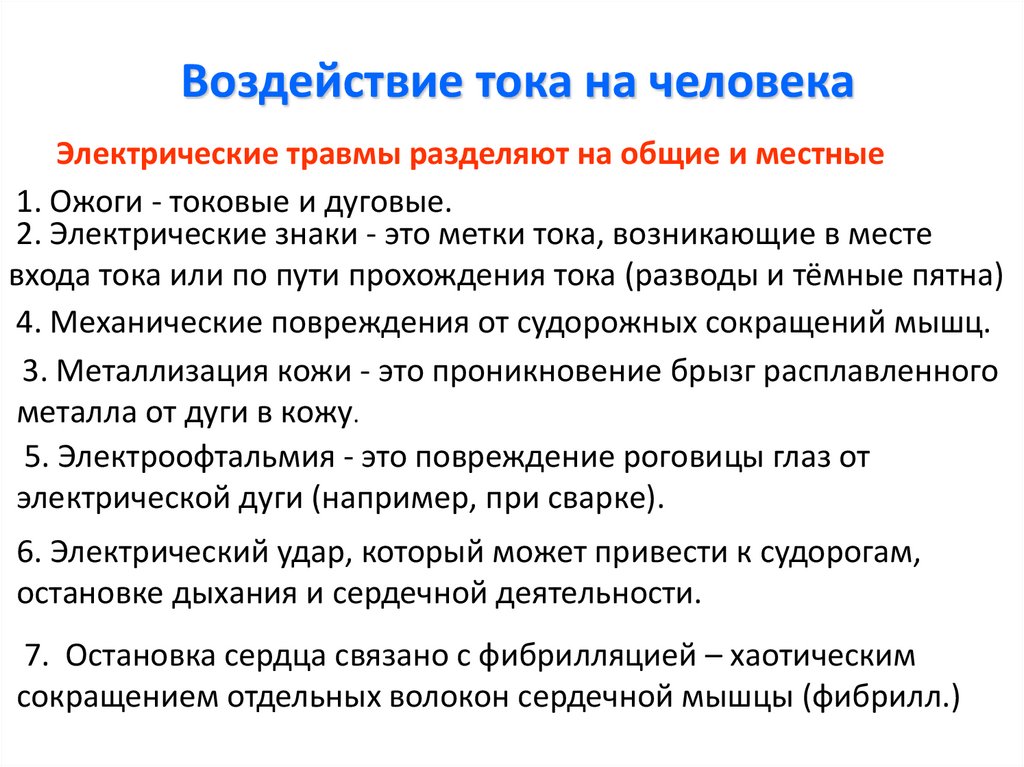

34. Воздействие тока на человека

Электрические травмы разделяют на общие и местные
1. Ожоги - токовые и дуговые.
2. Электрические знаки - это метки тока, возникающие в месте
входа тока или по пути прохождения тока (разводы и тёмные пятна)
4. Механические повреждения от судорожных сокращений мышц.
3. Металлизация кожи - это проникновение брызг расплавленного
металла от дуги в кожу.
5. Электроофтальмия - это повреждение роговицы глаз от
электрической дуги (например, при сварке).
6. Электрический удар, который может привести к судорогам,
остановке дыхания и сердечной деятельности.
7. Остановка сердца связано с фибрилляцией – хаотическим
сокращением отдельных волокон сердечной мышцы (фибрилл.)

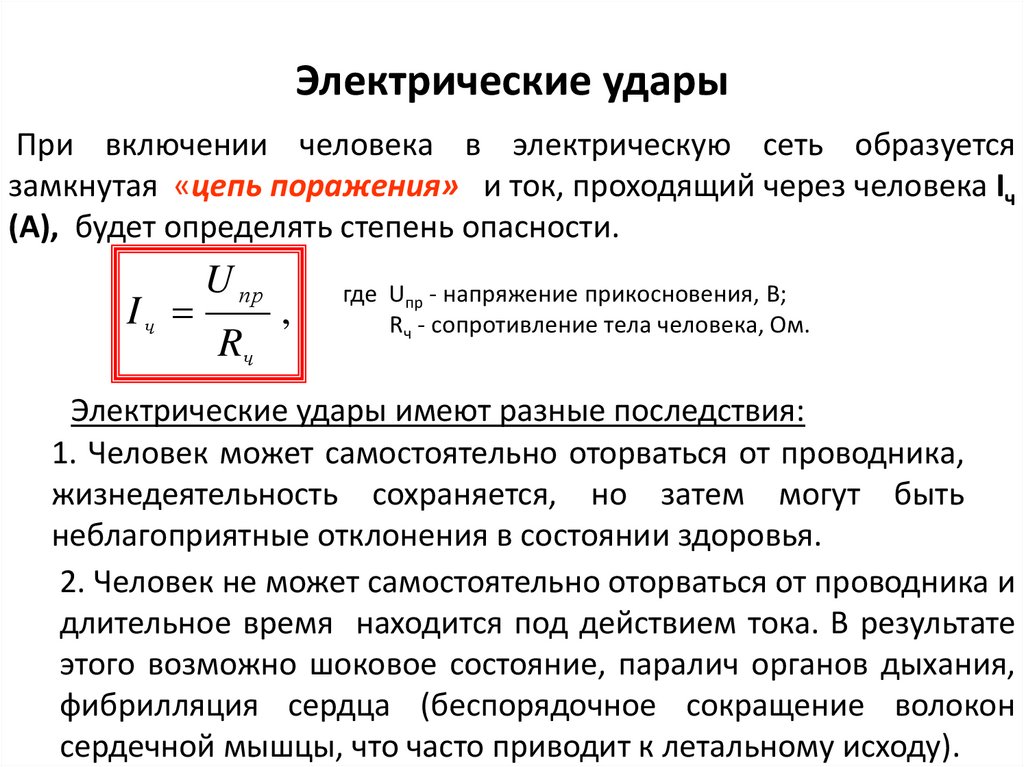

35. Электрические удары

При включении человека в электрическую сеть образуется
замкнутая «цепь поражения» и ток, проходящий через человека Iч
(А), будет определять степень опасности.
Iч
U пр
Rч
,
где Uпр - напряжение прикосновения, В;
Rч - сопротивление тела человека, Ом.
Электрические удары имеют разные последствия:
1. Человек может самостоятельно оторваться от проводника,
жизнедеятельность сохраняется, но затем могут быть
неблагоприятные отклонения в состоянии здоровья.
2. Человек не может самостоятельно оторваться от проводника и
длительное время находится под действием тока. В результате
этого возможно шоковое состояние, паралич органов дыхания,
фибрилляция сердца (беспорядочное сокращение волокон
сердечной мышцы, что часто приводит к летальному исходу).

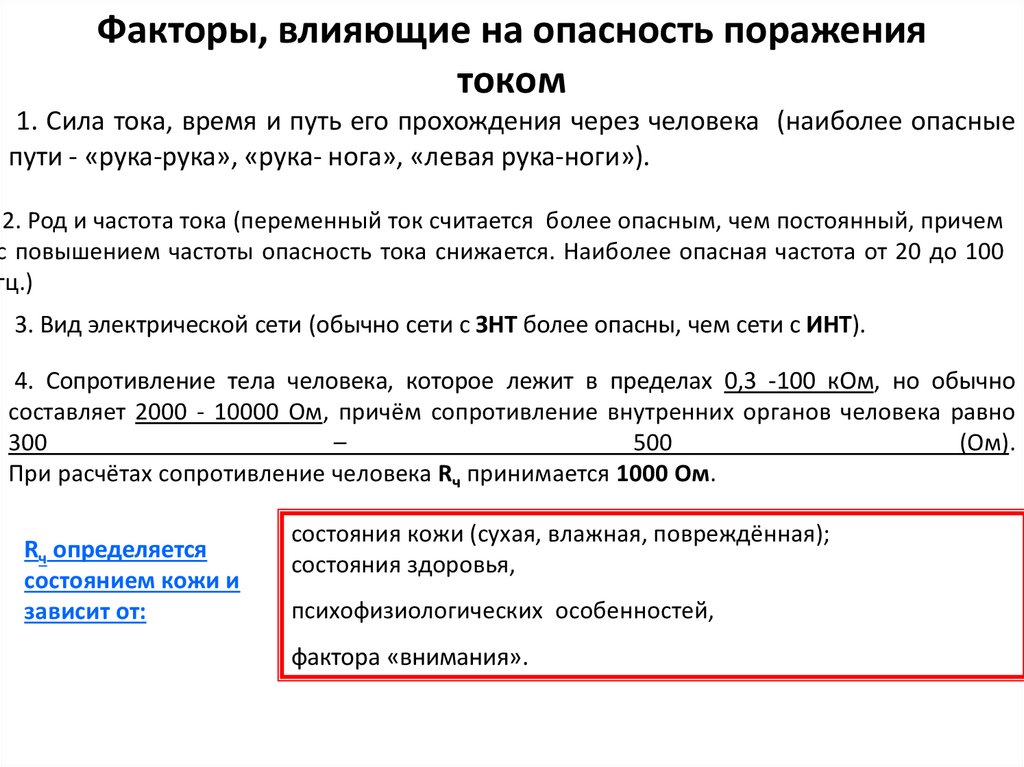

36. Факторы, влияющие на опасность поражения током

1. Сила тока, время и путь его прохождения через человека (наиболее опасные
пути - «рука-рука», «рука- нога», «левая рука-ноги»).
2. Род и частота тока (переменный ток считается более опасным, чем постоянный, причем
с повышением частоты опасность тока снижается. Наиболее опасная частота от 20 до 100
гц.)
3. Вид электрической сети (обычно сети с ЗНТ более опасны, чем сети с ИНТ).
4. Сопротивление тела человека, которое лежит в пределах 0,3 -100 кОм, но обычно
составляет 2000 - 10000 Ом, причём сопротивление внутренних органов человека равно
300
–
500
(Ом).
При расчётах сопротивление человека Rч принимается 1000 Ом.
Rч определяется
состоянием кожи и
зависит от:
состояния кожи (сухая, влажная, повреждённая);
состояния здоровья,
психофизиологических особенностей,
фактора «внимания».

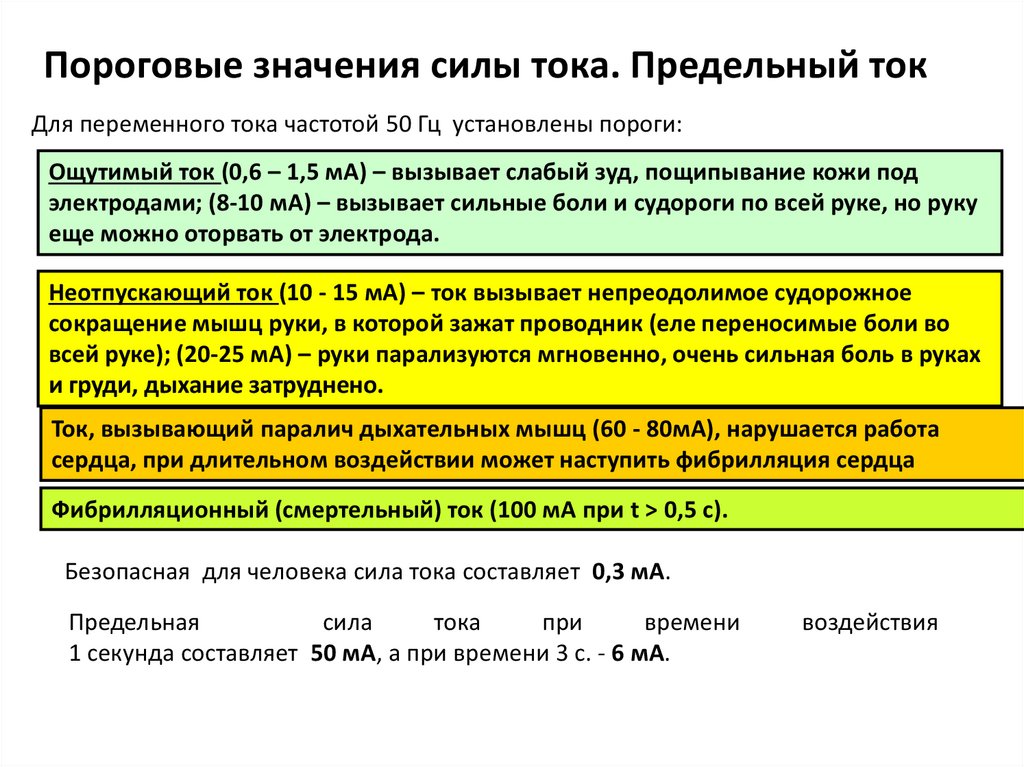

37. Пороговые значения силы тока. Предельный ток

Для переменного тока частотой 50 Гц установлены пороги:
Ощутимый ток (0,6 – 1,5 мА) – вызывает слабый зуд, пощипывание кожи под
электродами; (8-10 мА) – вызывает сильные боли и судороги по всей руке, но руку
еще можно оторвать от электрода.
Неотпускающий ток (10 - 15 мА) – ток вызывает непреодолимое судорожное
сокращение мышц руки, в которой зажат проводник (еле переносимые боли во
всей руке); (20-25 мА) – руки парализуются мгновенно, очень сильная боль в руках
и груди, дыхание затруднено.
Ток, вызывающий паралич дыхательных мышц (60 - 80мА), нарушается работа
сердца, при длительном воздействии может наступить фибрилляция сердца
Фибрилляционный (смертельный) ток (100 мА при t > 0,5 c).
Безопасная для человека сила тока составляет 0,3 мА.
Предельная
сила
тока
при
времени
1 секунда составляет 50 мА, а при времени 3 с. - 6 мА.
воздействия

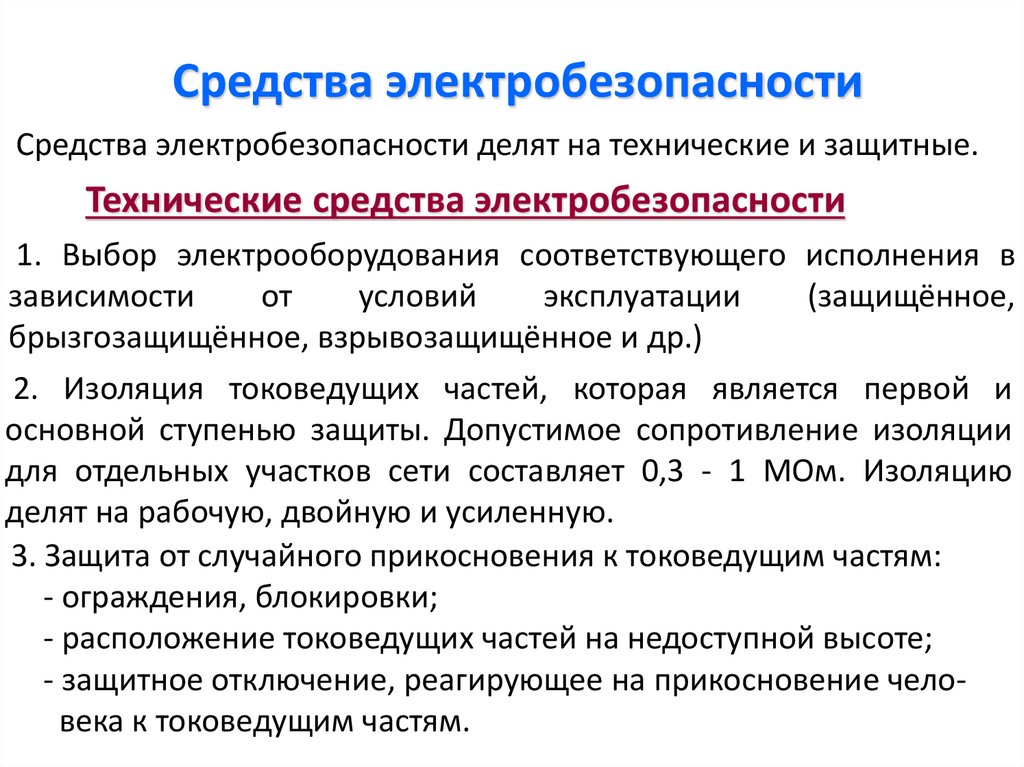

38. Средства электробезопасности

Средства электробезопасности делят на технические и защитные.
Технические средства электробезопасности
1. Выбор электрооборудования соответствующего исполнения в
зависимости
от
условий
эксплуатации
(защищённое,
брызгозащищённое, взрывозащищённое и др.)
2. Изоляция токоведущих частей, которая является первой и
основной ступенью защиты. Допустимое сопротивление изоляции
для отдельных участков сети составляет 0,3 - 1 МОм. Изоляцию
делят на рабочую, двойную и усиленную.
3. Защита от случайного прикосновения к токоведущим частям:
- ограждения, блокировки;
- расположение токоведущих частей на недоступной высоте;
- защитное отключение, реагирующее на прикосновение человека к токоведущим частям.

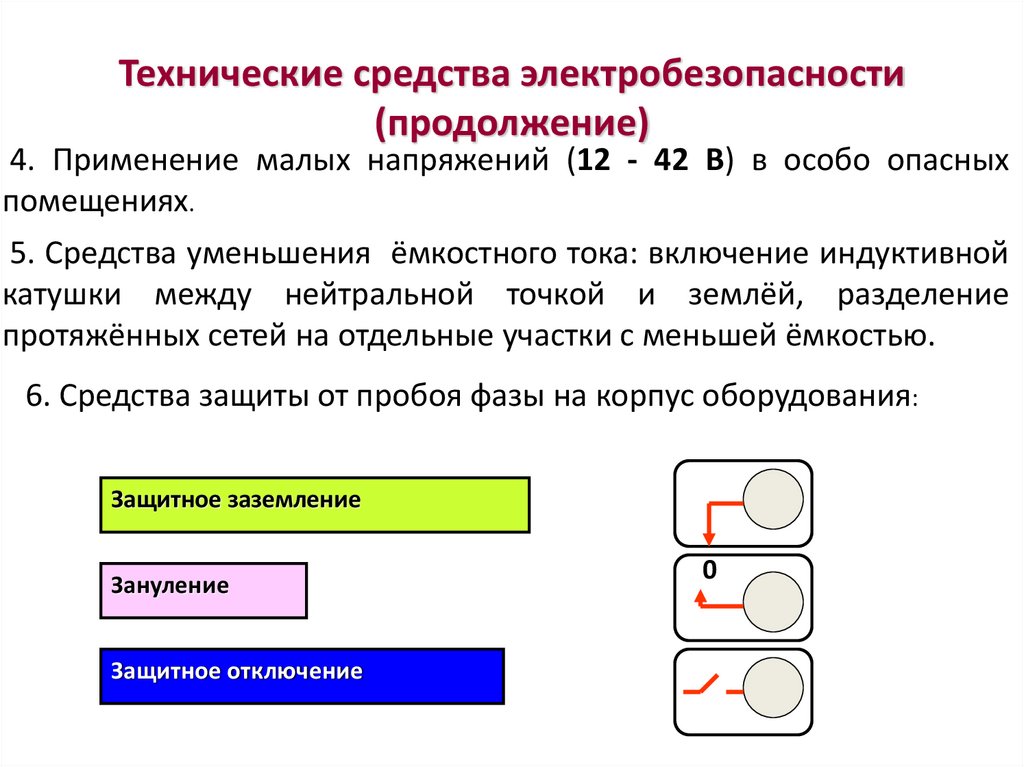

39. Технические средства электробезопасности (продолжение)

4. Применение малых напряжений (12 - 42 В) в особо опасных
помещениях.
5. Средства уменьшения ёмкостного тока: включение индуктивной
катушки между нейтральной точкой и землёй, разделение
протяжённых сетей на отдельные участки с меньшей ёмкостью.
6. Средства защиты от пробоя фазы на корпус оборудования:
Защитное заземление
Зануление

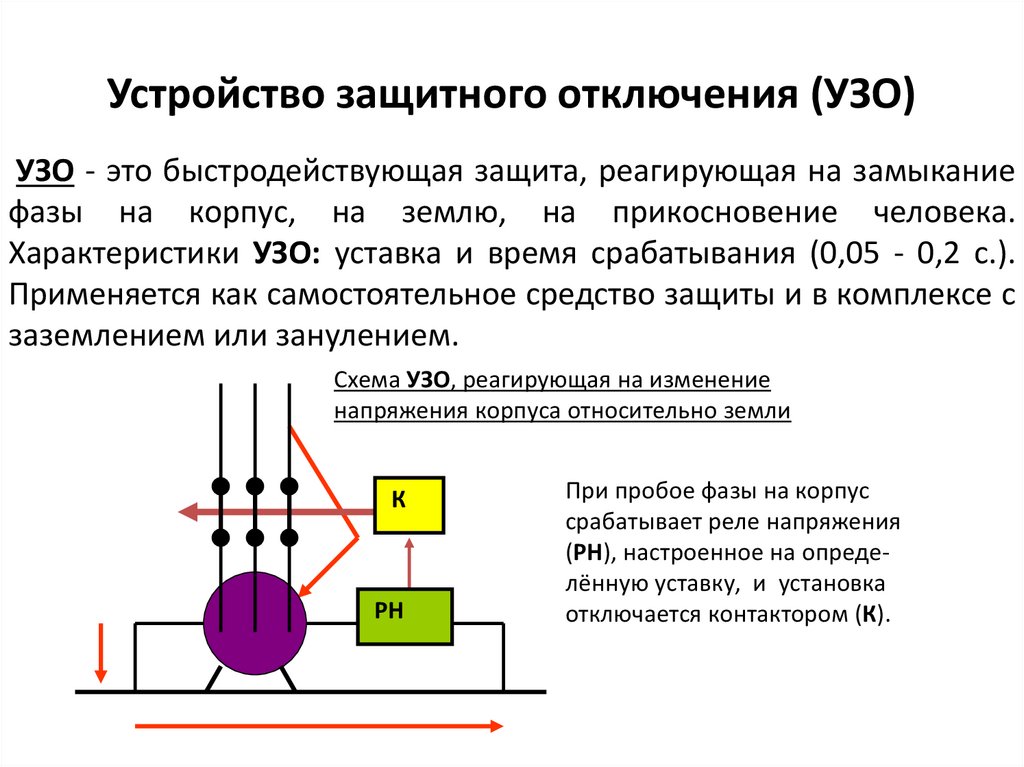

Защитное отключение
0

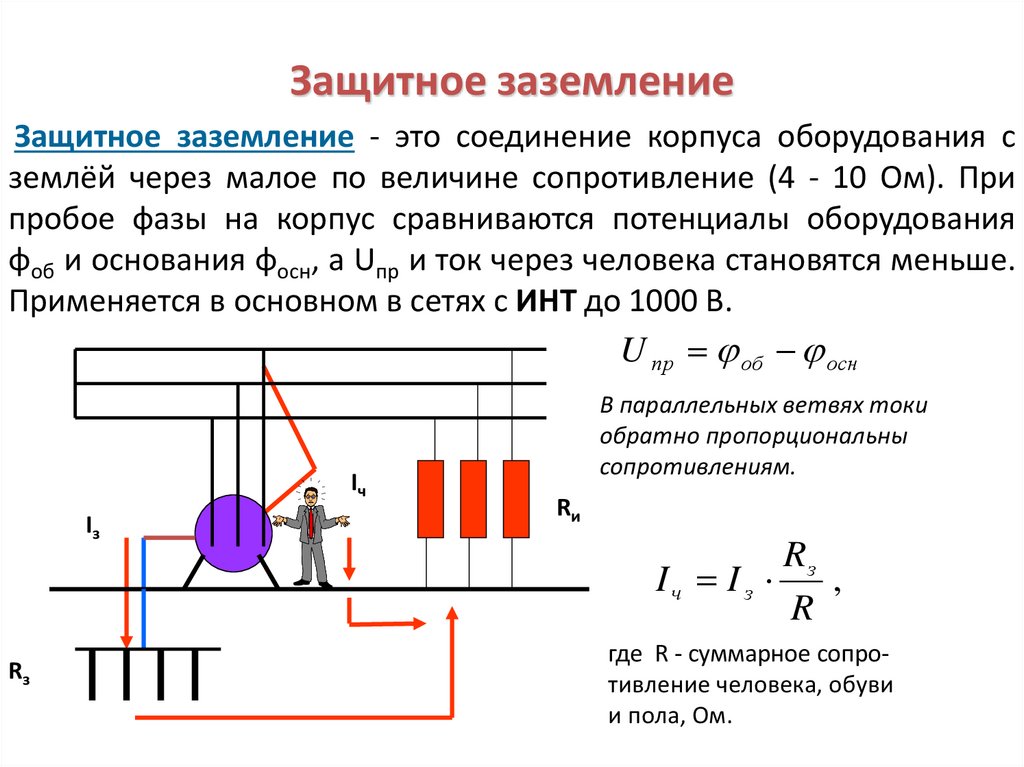

40. Защитное заземление

Защитное заземление - это соединение корпуса оборудования с
землёй через малое по величине сопротивление (4 - 10 Ом). При
пробое фазы на корпус сравниваются потенциалы оборудования
φоб и основания φосн, а Uпр и ток через человека становятся меньше.
Применяется в основном в сетях с ИНТ до 1000 В.
U пр об осн
Iч
Iз
Rз
В параллельных ветвях токи
обратно пропорциональны
сопротивлениям.
Rи
Rз
Iч I з
,
R
где R - суммарное сопротивление человека, обуви
и пола, Ом.

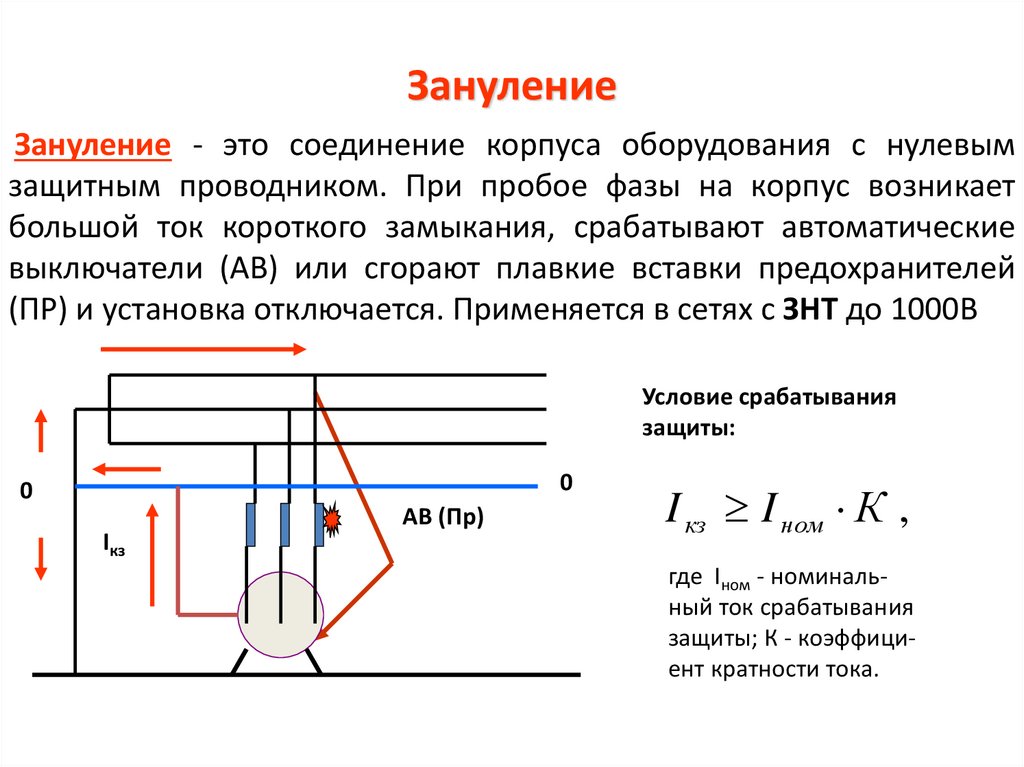

41. Зануление

Зануление - это соединение корпуса оборудования с нулевым
защитным проводником. При пробое фазы на корпус возникает
большой ток короткого замыкания, срабатывают автоматические
выключатели (АВ) или сгорают плавкие вставки предохранителей
(ПР) и установка отключается. Применяется в сетях с ЗНТ до 1000В
Условие срабатывания
защиты:
0
0
Iкз
АВ (Пр)
I кз I ном К ,
где Iном - номинальный ток срабатывания
защиты; К - коэффициент кратности тока.

42. Устройство защитного отключения (УЗО)

УЗО - это быстродействующая защита, реагирующая на замыкание
фазы на корпус, на землю, на прикосновение человека.
Характеристики УЗО: уставка и время срабатывания (0,05 - 0,2 с.).
Применяется как самостоятельное средство защиты и в комплексе с
заземлением или занулением.
Схема УЗО, реагирующая на изменение
напряжения корпуса относительно земли
К
РН
При пробое фазы на корпус
срабатывает реле напряжения
(РН), настроенное на определённую уставку, и установка
отключается контактором (К).

43. Электрозащитные средства

44. Электрозащитные средства

Их делят на основные (позволяют работать на токоведущих частях) и дополнительные
(усиливают действие основных).
а - изолирующая
штанга;
б - изолирующие
клещи;
в - измерительные
клещи;
г - измеритель напряжения > 1000 В;
д - то же < 1000 В;
е - диэлектрические
перчатки, галоши;
ж -коврики, подставки
з- переносное заземление.
Рис. 43

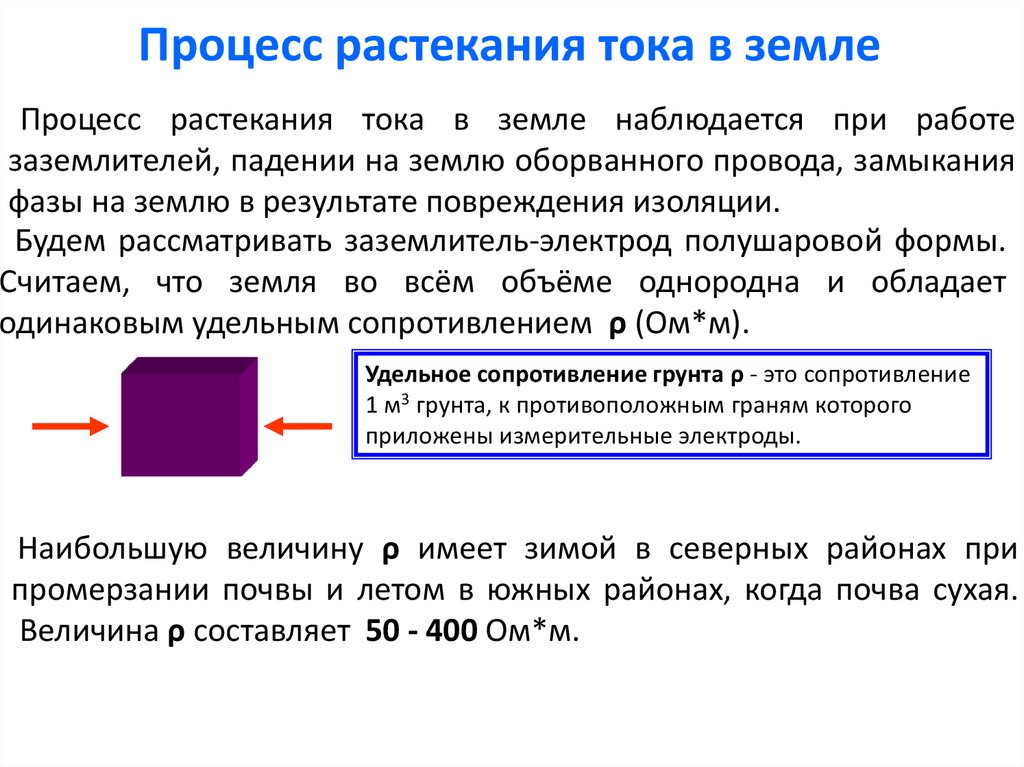

45. Процесс растекания тока в земле

Процесс растекания тока в земле наблюдается при работе
заземлителей, падении на землю оборванного провода, замыкания
фазы на землю в результате повреждения изоляции.
Будем рассматривать заземлитель-электрод полушаровой формы.
Считаем, что земля во всём объёме однородна и обладает
одинаковым удельным сопротивлением ρ (Ом*м).
Удельное сопротивление грунта ρ - это сопротивление
1 м3 грунта, к противоположным граням которого
приложены измерительные электроды.
Наибольшую величину ρ имеет зимой в северных районах при
промерзании почвы и летом в южных районах, когда почва сухая.
Величина ρ составляет 50 - 400 Ом*м.

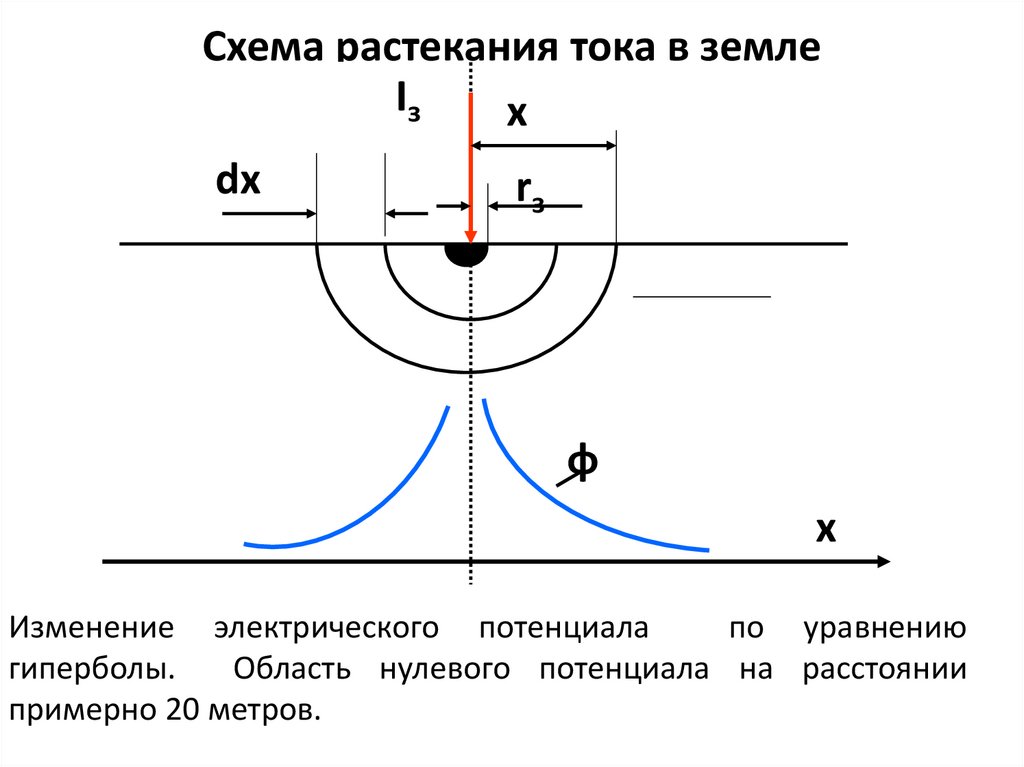

46. Схема растекания тока в земле

Iз
x
dx
rз
φ
x
Изменение электрического потенциала
по уравнению
гиперболы.
Область нулевого потенциала на расстоянии
примерно 20 метров.

47. Поражение шаговым напряжением

При стекании тока в землю от упавшего провода происходит
процесс растекания тока и спад потенциала. Человек, двигаясь по
полю растекания тока, может попасть под шаговое напряжение.
1
2
Uш
r1
r2
Iз
φ - потенциал
Iз
.
2 r
r

48. Расчёт шагового напряжения

Напряжение между двумя точками на поверхности земли равно
разности потенциалов точек 1 и 2.
U1 2 r1 r 2 .
Оно соответствует шаговому напряжению.
Iз Iз
I з r2 r1
Uш
(
)
2 r1
2 r2
2
r1 r2
Ток, проходящий через человека:
Uш
человека, Ом;
Iч
, где RR - -сопротивление
сопротивление обуви, Ом.
Rч 2 Rоб.
ч
об

49. Действие шагового напряжения

Из характера кривой спада потенциала видно, что шаговое
напряжение убывает по мере удаления от заземлителя и
увеличивается, при приближении к нему.
Обычно шаговое напряжение меньше, чем напряжение
прикосновения. Отмечено много случаев поражения людей
шаговым напряжением, особенно в высоковольтных линиях.
При действием тока в ногах возникают судороги и человек падает. В
результате - цепь тока замыкается вдоль его тела через
дыхательные мышцы и сердце, причём человек замыкает точки с
большей разностью потенциалов, так как расстояние между
точками увеличивается до размеров роста человека.
Выходить из зоны растекания тока надо прыжками на одной ноге
или переставляя соединённые вместе ступни с носков на пятки.

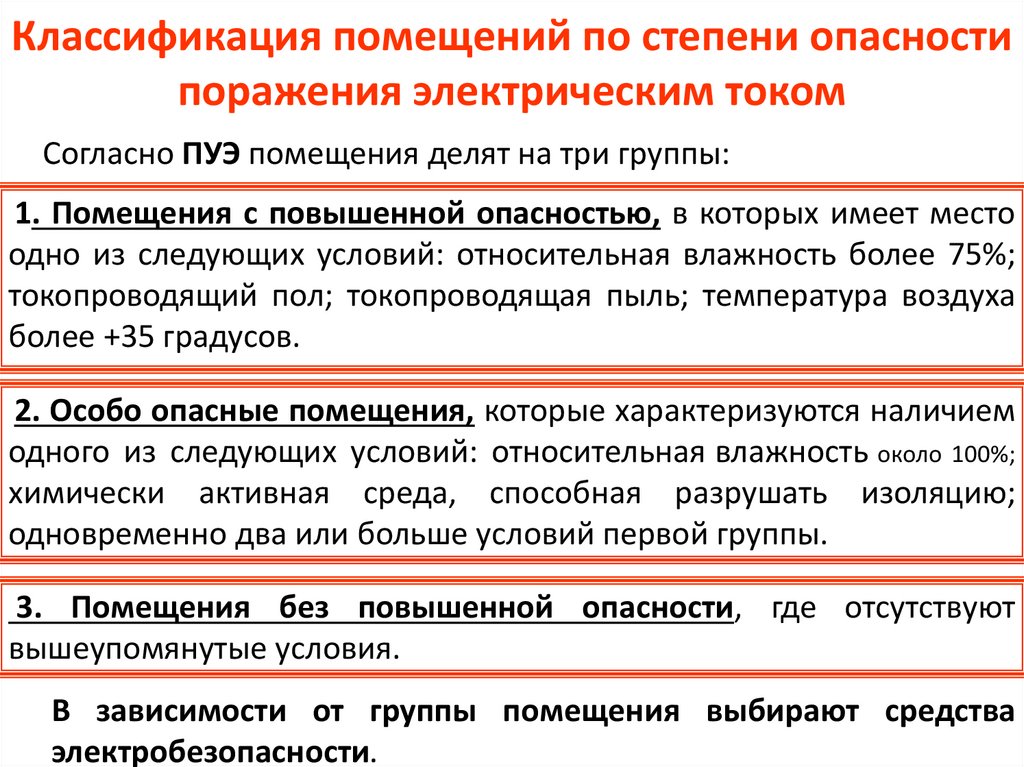

50. Классификация помещений по степени опасности поражения электрическим током

Согласно ПУЭ помещения делят на три группы:
1. Помещения с повышенной опасностью, в которых имеет место
одно из следующих условий: относительная влажность более 75%;
токопроводящий пол; токопроводящая пыль; температура воздуха
более +35 градусов.
2. Особо опасные помещения, которые характеризуются наличием
одного из следующих условий: относительная влажность около 100%;
химически активная среда, способная разрушать изоляцию;
одновременно два или больше условий первой группы.
3. Помещения без повышенной опасности, где отсутствуют
вышеупомянутые условия.
В зависимости от группы помещения выбирают средства
электробезопасности.

51. Плакаты безопасности

На ключах управления, приводах разъединителей, выключателей и
рубильников, на основании предохранителей вывешивают
запрещающие плакаты безопасности, а на ограждениях и дверях
распределительных устройств - предостерегающие плакаты.
Запрещающие плакаты
НЕ ВКЛЮЧАТЬ
НЕ ВКЛЮЧАТЬ
РАБОТАЮТ ЛЮДИ
РАБОТА НА ЛИНИИ
Предостерегающие плакаты
СТОЙ
СТОЙ
ОПАСНО
ДЛЯ ЖИЗНИ!
ВЫСОКОЕ
НАПРЯЖЕНИЕ!
Вывешивает и снимает плакаты только работающий на этом
объекте персонал; запрещается снимать и передвигать плакаты.

52. Квалификационные группы по технике безопасности

Группа 1. Присваивается после инструктожа и проверки знаний на
рабочем месте. К этой группе относятся лица , обладающие
элементарными знаниями в области электротехники.
Группа 2- 5 присваиваются специальной комиссией. После
проверки знаний выдается удостоверение.
Группа 2. Присваивается лицам, имеющим элементарное
представление об электроустановках, умеющим оказывать
первую помощь пострадавшим.
Группа 3. Присваивается лицам, знающим правила техники
безопасности, обладающим достаточными знаниями в
электротехники для того, чтобы вести надзор за
электроустановеами (электромонтеры, начинающие
инженеры).

53. Группа 4. Присваивается лицам, указанным в группе 3, но имеющим знания в объеме специального профтехучилища. Группа 5.

Присваивается лицам, знающим схемы и
оборудование своего участка, умеющим организовать работу
и вести надзор, способным обучать персонал
(электромонтеры высокой квалификации, мастера,
инженеры.)
Обслуживание электроустановок до 1000 В разрешается
персоналу, имеющему квалификационную группу не ниже
3, а выше 1000 В - не ниже 4 группы.

54. Первая помощь пострадавшим от электрического тока

1
Первая помощь пострадавшим от
электрического тока
Освобождение пострадавшего от тока
Главное это быстрота
действий, так как, чем
больше времени человек
находится под током,
тем меньше шансов на
его спасение.
Прежде всего
необходимо отключить
установку с помощью
рубильника,
штепсельного разъёма
или вывернуть пробку.
Рис. 44

55. Освобождение пострадавшего от тока (продолжение 1)

2
Освобождение пострадавшего от тока
(продолжение 1)
Если отключить электропитание нет возможности, действия
по спасению человека должны выбираться в зависимости от
напряжения: обычные сети (до 1000 В) или высоковольтные
сети (более 1000 В).
Сети до 1000 В
Для отделения пострадавшего от провода можно
использовать одежду, канат, палку, доску. Эти предметы
должны быть обязательно сухими. Не следует прикасаться к
ногам пострадавшего, так как обувь может быть сырой. Для
изоляции рук спасающего используют резиновые перчатки,
шарф, рукав, сухую материю. Можно встать на сухую доску
или подстилку. Для прерывания тока необходимо подсунуть
под пострадавшего сухую доску, перерубить провод
топором с деревянной сухой ручкой.

56. Освобождение пострадавшего от тока (продолжение 2)

3
Освобождение пострадавшего от тока
(продолжение 2)
Рис. 45

57. Освобождение пострадавшего от тока (продолжение 3)

Сети более 1000 В
4
В таких сетях для отделения пострадавшего от тока
необходимо обязательно использовать электрозащитные
средства: изолирующие боты, диэлектрические перчатки, а
действовать надо изолирующей штангой.
Определение состояния пострадавшего
1. Немедленно уложить пострадавшего на спину.
2. Расстегнуть стесняющую дыхание одежду.
3. Проверить по движению грудной клетки наличие дыхания.
4. Проверить наличие пульса.
5. Проверить состояние зрачка (узкий или широкий).
6. Обеспечить покой пострадавшему до прибытия врача.
В случае редкого дыхания или при отсутствии признаков жизни
необходимо делать искусственное дыхание и непрямой массаж
сердца.

58. СПАСИБО ЗА ВНИМАНИЕ
