Периферийные устройства. Ввод и вывод данных

1.

Периферийные устройства. Ввод и вывод
данных

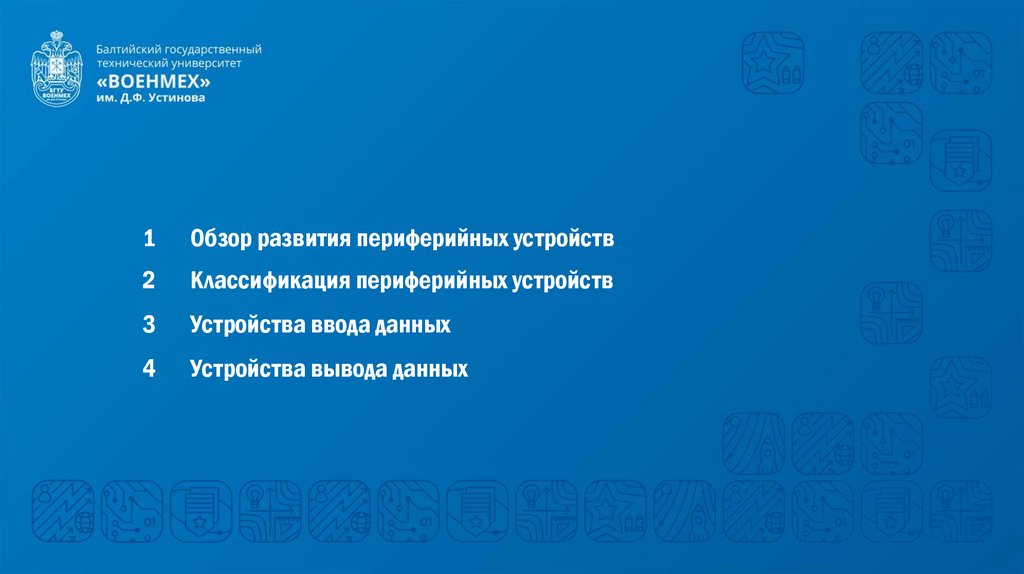

2.

1
Обзор развития периферийных устройств
2
Классификация периферийных устройств
3
Устройства ввода данных
4
Устройства вывода данных

3.

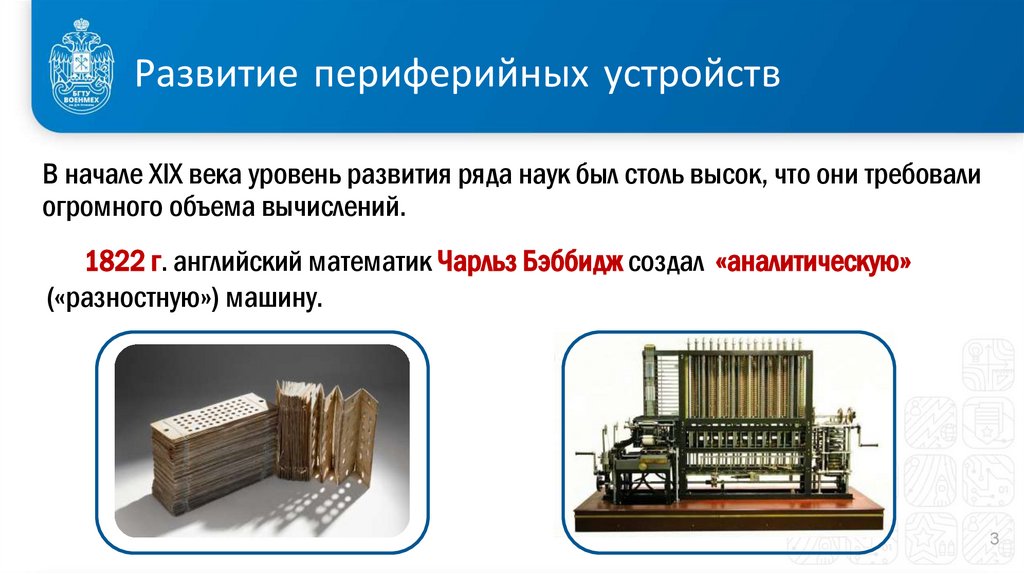

Развитие периферийных устройств
В начале XIX века уровень развития ряда наук был столь высок, что они требовали
огромного объема вычислений.
1822 г. английский математик Чарльз Бэббидж создал «аналитическую»
(«разностную») машину.
3

4.

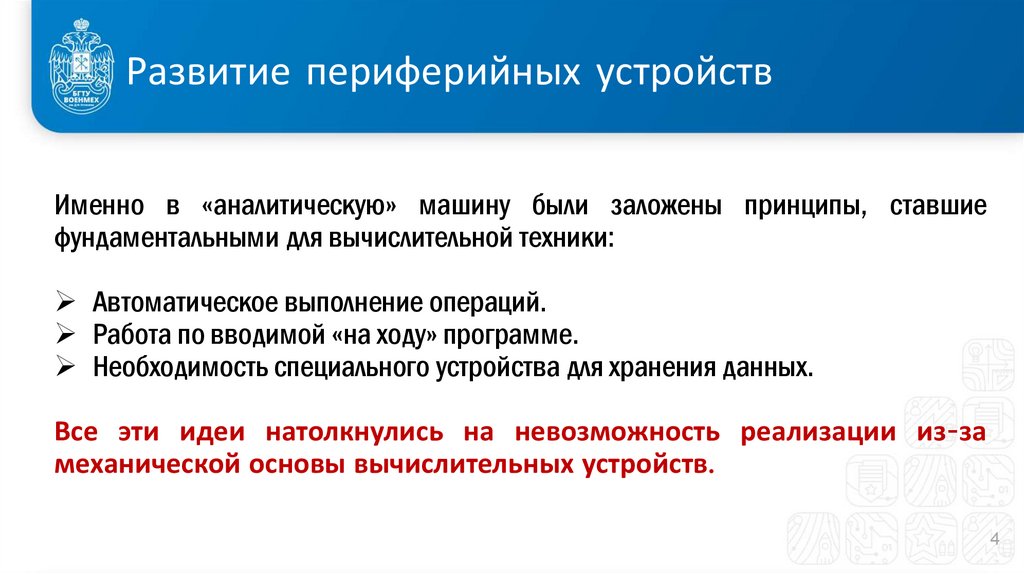

Развитие периферийных устройств
Именно в «аналитическую» машину были заложены принципы, ставшие
фундаментальными для вычислительной техники:
Автоматическое выполнение операций.
Работа по вводимой «на ходу» программе.
Необходимость специального устройства для хранения данных.
Все эти идеи натолкнулись на невозможность реализации из-за
механической основы вычислительных устройств.
4

5.

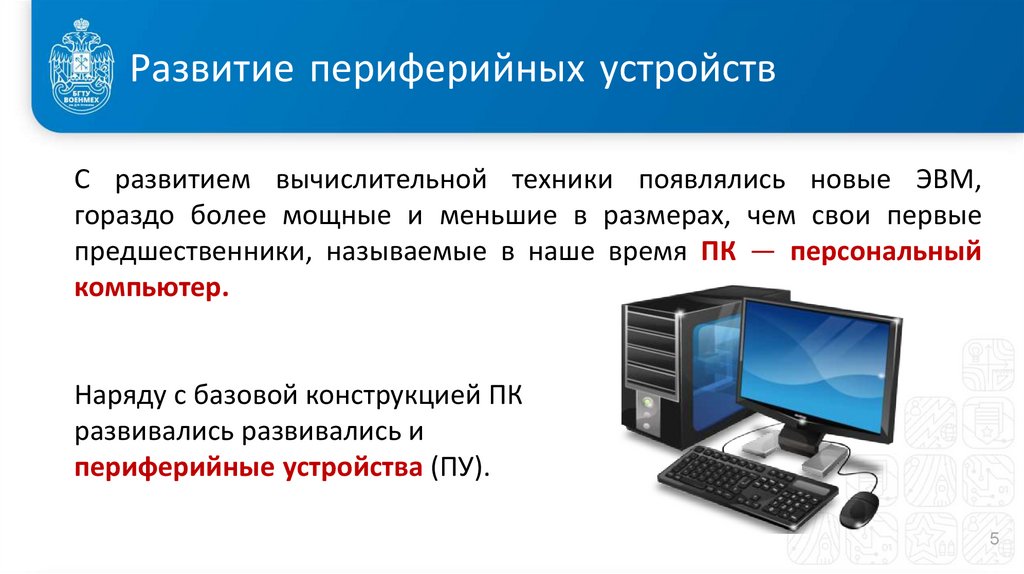

Развитие периферийных устройств
С развитием вычислительной техники появлялись новые ЭВМ,
гораздо более мощные и меньшие в размерах, чем свои первые
предшественники, называемые в наше время ПК — персональный
компьютер.
Наряду с базовой конструкцией ПК
развивались развивались и
периферийные устройства (ПУ).
5

6.

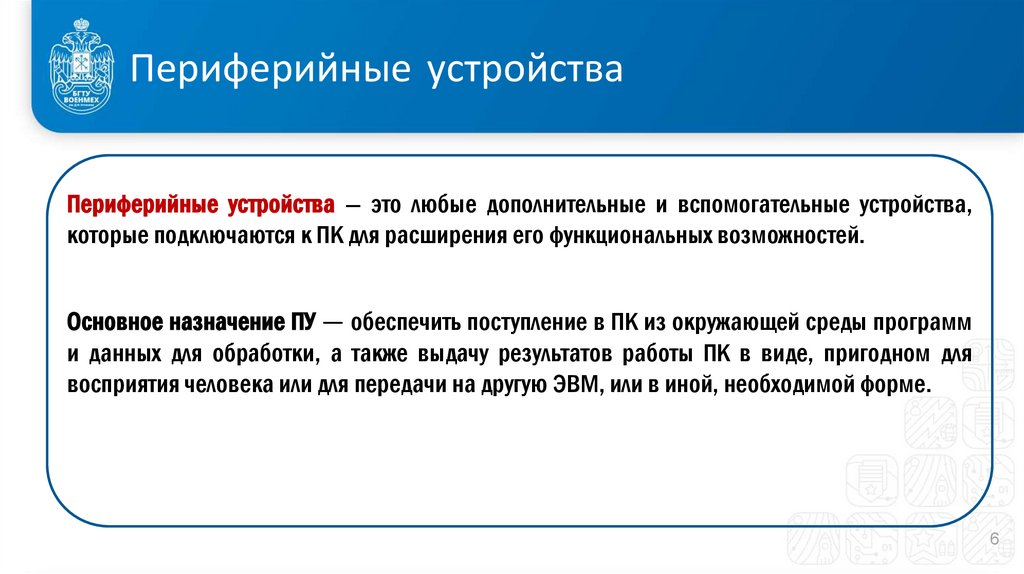

Периферийные устройства
Периферийные устройства — это любые дополнительные и вспомогательные устройства,
которые подключаются к ПК для расширения его функциональных возможностей.
Основное назначение ПУ — обеспечить поступление в ПК из окружающей среды программ
и данных для обработки, а также выдачу результатов работы ПК в виде, пригодном для
восприятия человека или для передачи на другую ЭВМ, или в иной, необходимой форме.
6

7.

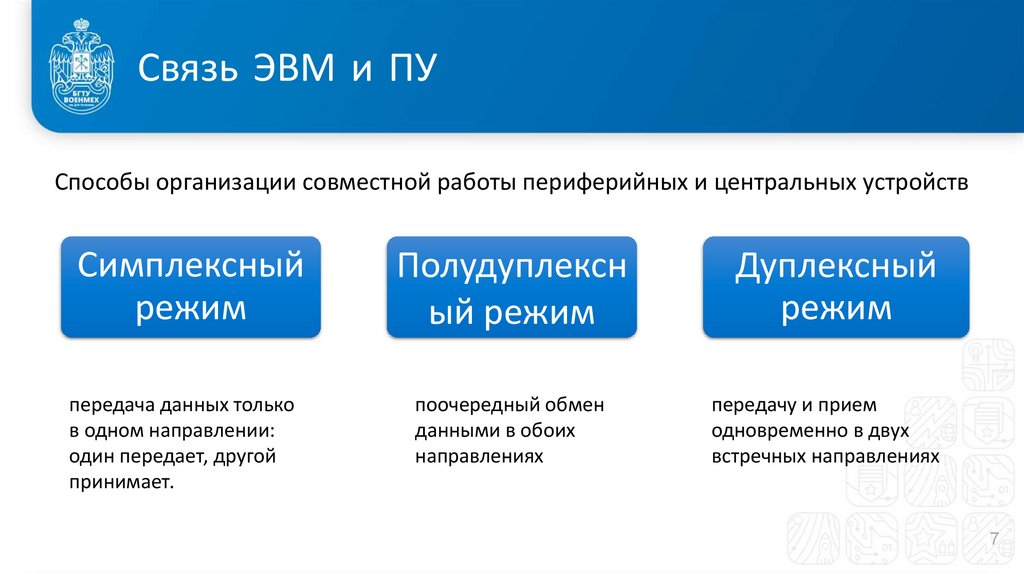

Связь ЭВМ и ПУ
Способы организации совместной работы периферийных и центральных устройств
Симплексный
режим
Полудуплексн
ый режим
Дуплексный
режим
передача данных только
в одном направлении:
один передает, другой
принимает.
поочередный обмен
данными в обоих
направлениях
передачу и прием
одновременно в двух
встречных направлениях
7

8.

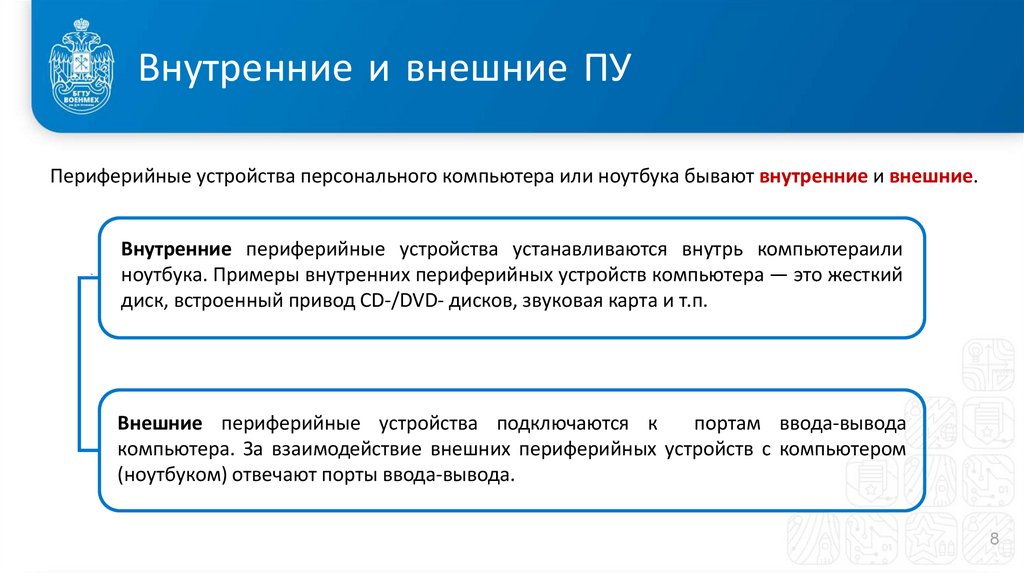

Внутренние и внешние ПУ
Периферийные устройства персонального компьютера или ноутбука бывают внутренние и внешние.
Внутренние периферийные устройства устанавливаются внутрь компьютераили
ноутбука. Примеры внутренних периферийных устройств компьютера — это жесткий
диск, встроенный привод CD-/DVD- дисков, звуковая карта и т.п.
Внешние периферийные устройства подключаются к
портам ввода-вывода
компьютера. За взаимодействие внешних периферийных устройств с компьютером
(ноутбуком) отвечают порты ввода-вывода.
8

9.

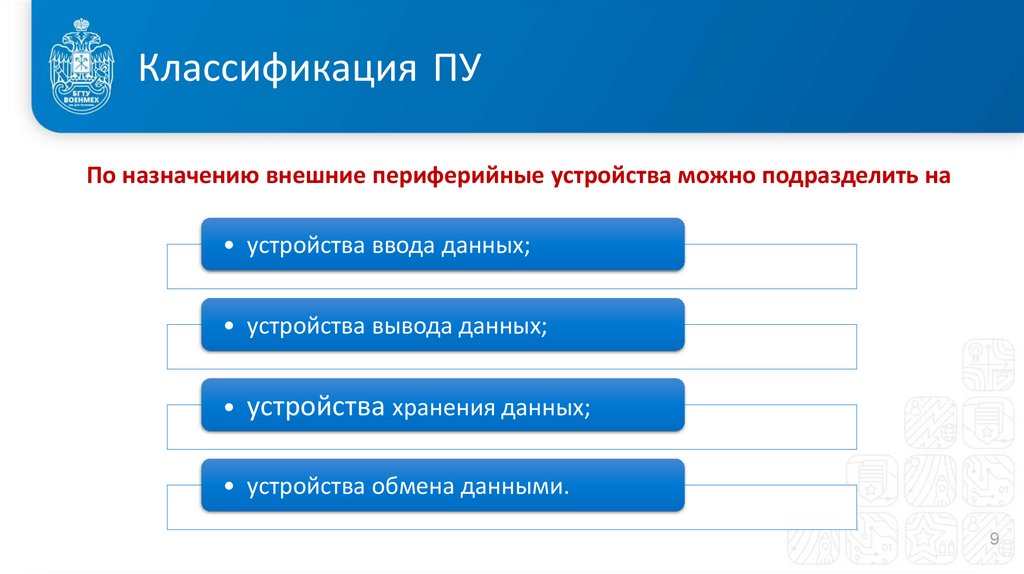

Классификация ПУ
По назначению внешние периферийные устройства можно подразделить на
• устройства ввода данных;
• устройства вывода данных;
• устройства хранения данных;
• устройства обмена данными.
9

10.

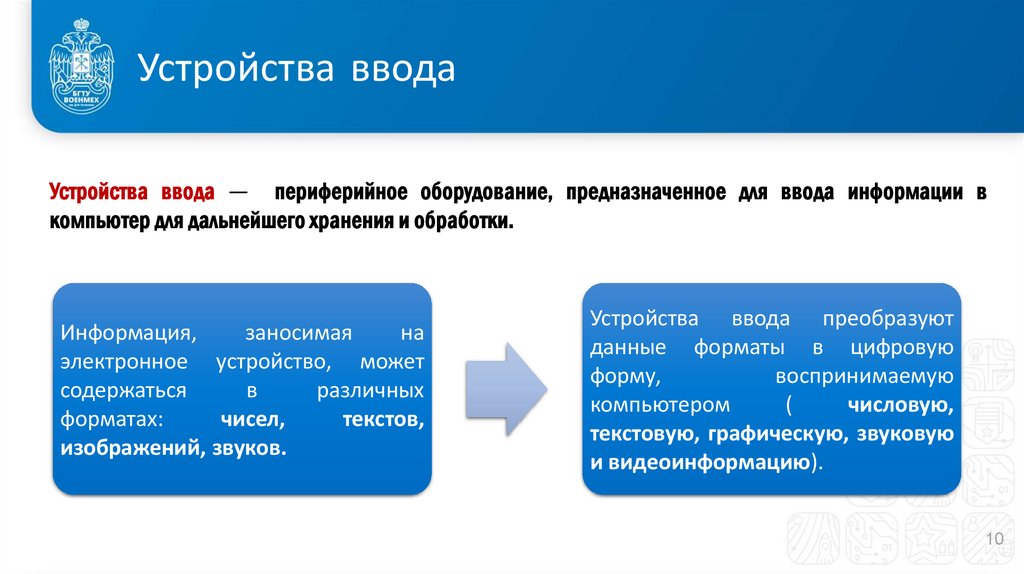

Устройства ввода
Устройства ввода — периферийное оборудование, предназначенное для ввода информации в
компьютер для дальнейшего хранения и обработки.
Информация,
заносимая
на
электронное устройство, может
содержаться
в
различных
форматах:
чисел,
текстов,
изображений, звуков.
Устройства ввода преобразуют
данные форматы в цифровую
форму,
воспринимаемую
компьютером
(
числовую,
текстовую, графическую, звуковую
и видеоинформацию).
10

11.

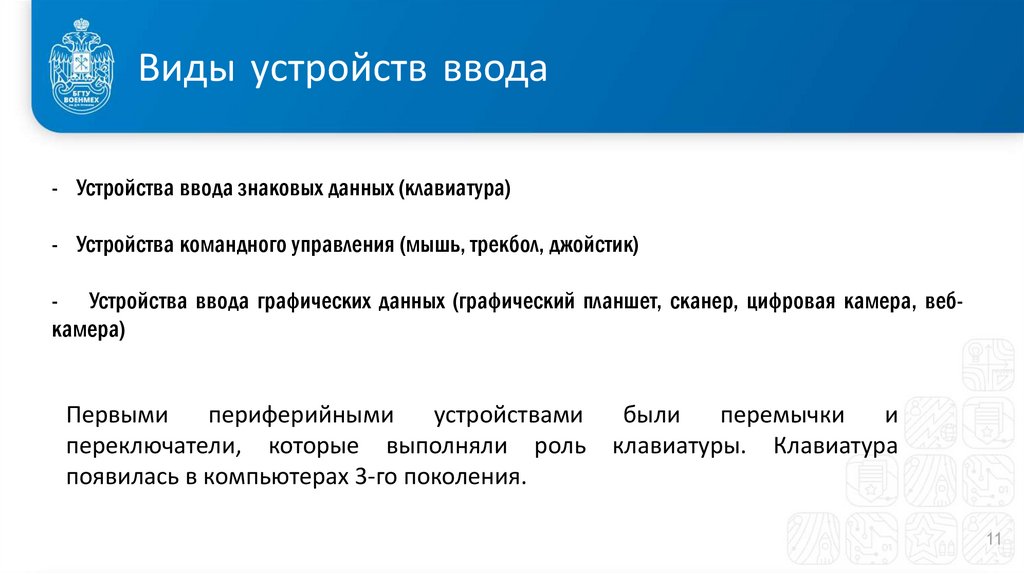

Виды устройств ввода
- Устройства ввода знаковых данных (клавиатура)
- Устройства командного управления (мышь, трекбол, джойстик)
- Устройства ввода графических данных (графический планшет, сканер, цифровая камера, вебкамера)
Первыми
периферийными
устройствами
переключатели, которые выполняли роль
появилась в компьютерах 3-го поколения.
были
перемычки
и
клавиатуры. Клавиатура
11

12.

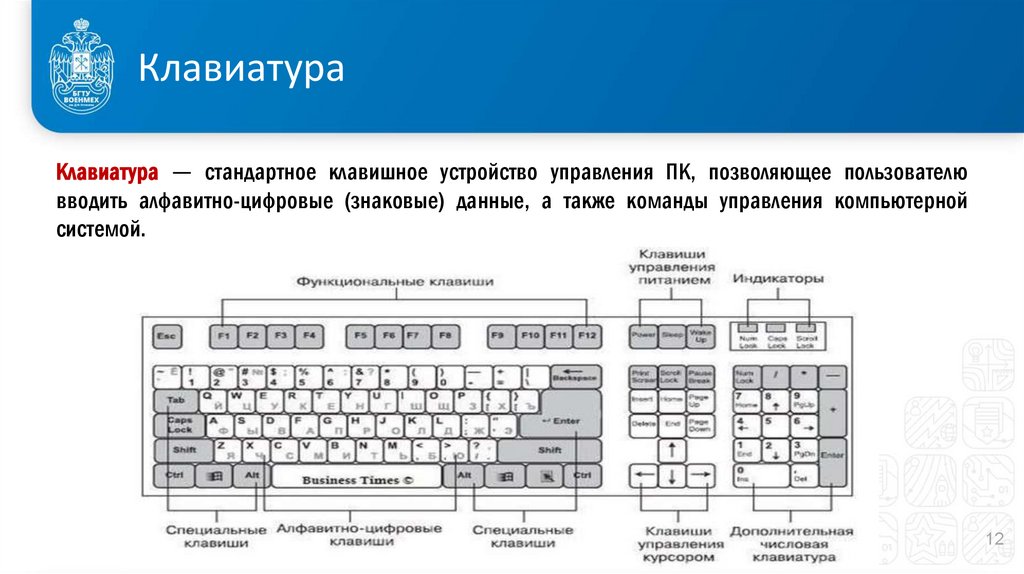

Клавиатура
Клавиатура — стандартное клавишное устройство управления ПК, позволяющее пользователю
вводить алфавитно-цифровые (знаковые) данные, а также команды управления компьютерной
системой.
12

13.

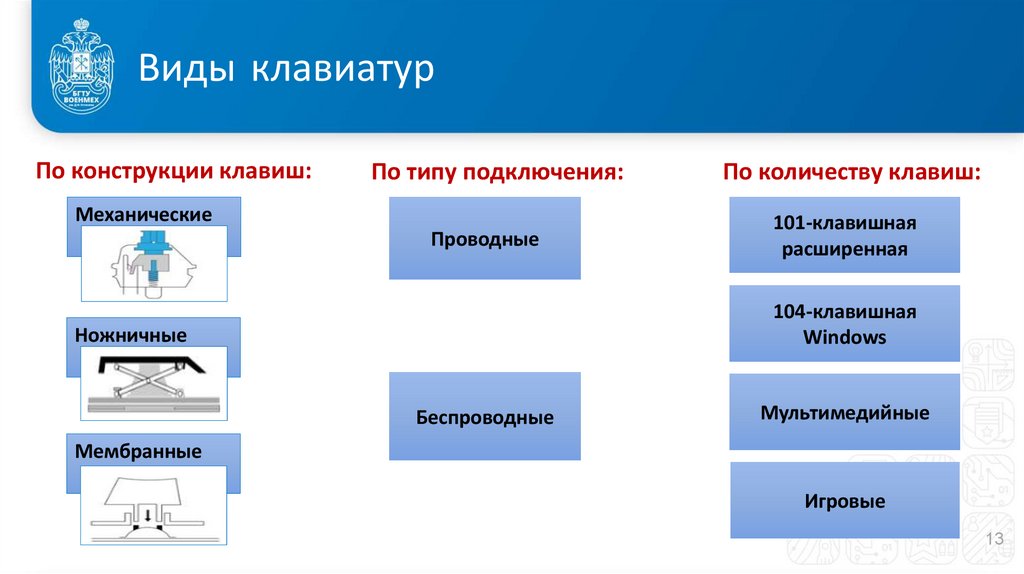

Виды клавиатур
По конструкции клавиш:
По типу подключения:
По количеству клавиш:
Проводные
101-клавишная
расширенная
Механические
104-клавишная
Windows
Ножничные
Беспроводные
Мультимедийные
Мембранные
Игровые
13

14.

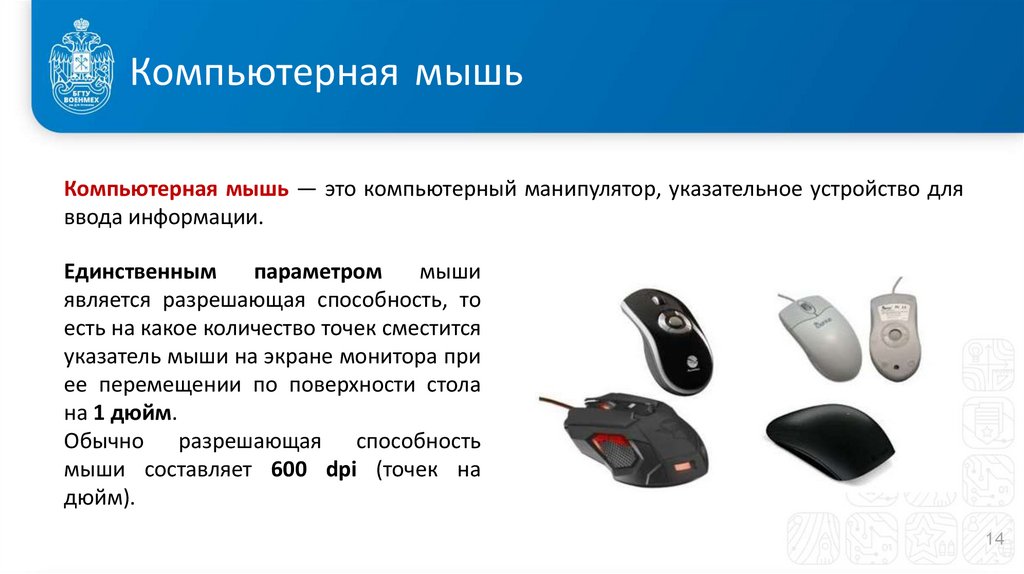

Компьютерная мышь
Компьютерная мышь — это компьютерный манипулятор, указательное устройство для
ввода информации.
Единственным
параметром
мыши
является разрешающая способность, то
есть на какое количество точек сместится
указатель мыши на экране монитора при
ее перемещении по поверхности стола
на 1 дюйм.
Обычно разрешающая способность
мыши составляет 600 dpi (точек на
дюйм).
14

15.

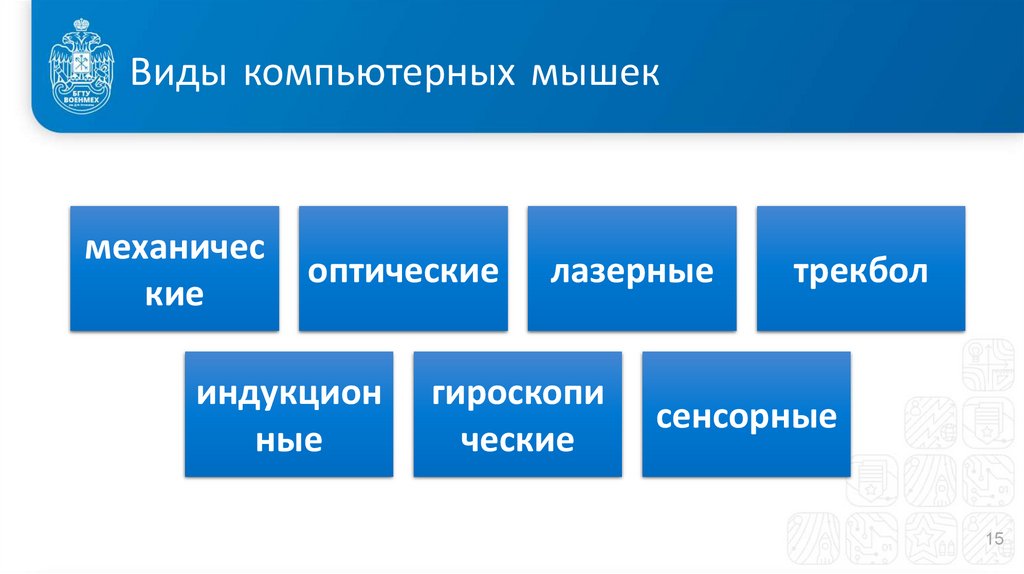

Виды компьютерных мышек
механичес
кие
оптические
индукцион
ные
лазерные
гироскопи
ческие
трекбол
сенсорные
15

16.

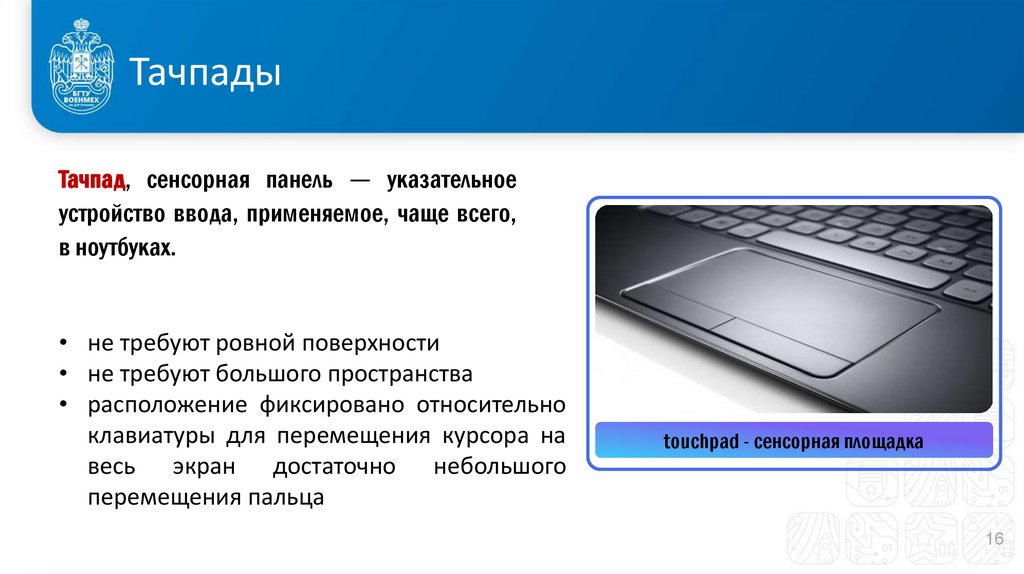

Тачпады
Тачпад, сенсорная панель — указательное
устройство ввода, применяемое, чаще всего,
в ноутбуках.
• не требуют ровной поверхности
• не требуют большого пространства
• расположение фиксировано относительно
клавиатуры для перемещения курсора на
весь экран достаточно небольшого
перемещения пальца
touchpad - сенсорная площадка
16

17.

Сканер
Сканер — устройство ввода графических изображений в компьютер.
В сканер
закладывается
лист бумаги с
изображением
Устройство
считывает его и
пересылает
компьютеру в
цифровом виде
Главные характеристики сканеров
скорость считывания, которая выражается количеством сканируемых станиц в
минуту (pages per minute - ppm)
разрешающая способность, выражаемая числом точек получаемого изображения
на дюйм оригинала (dots per inch - dpi).
17

18.

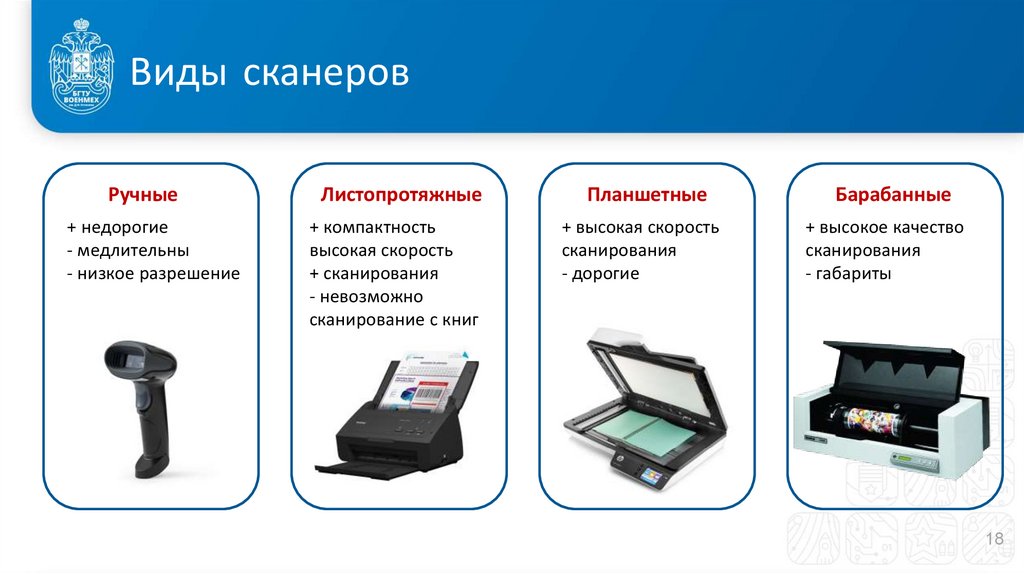

Виды сканеров
Ручные
Листопротяжные
Планшетные
Барабанные
+ недорогие
- медлительны
- низкое разрешение
+ компактность
высокая скорость
+ сканирования
- невозможно
сканирование с книг
+ высокая скорость
сканирования
- дорогие
+ высокое качество
сканирования
- габариты
18

19.

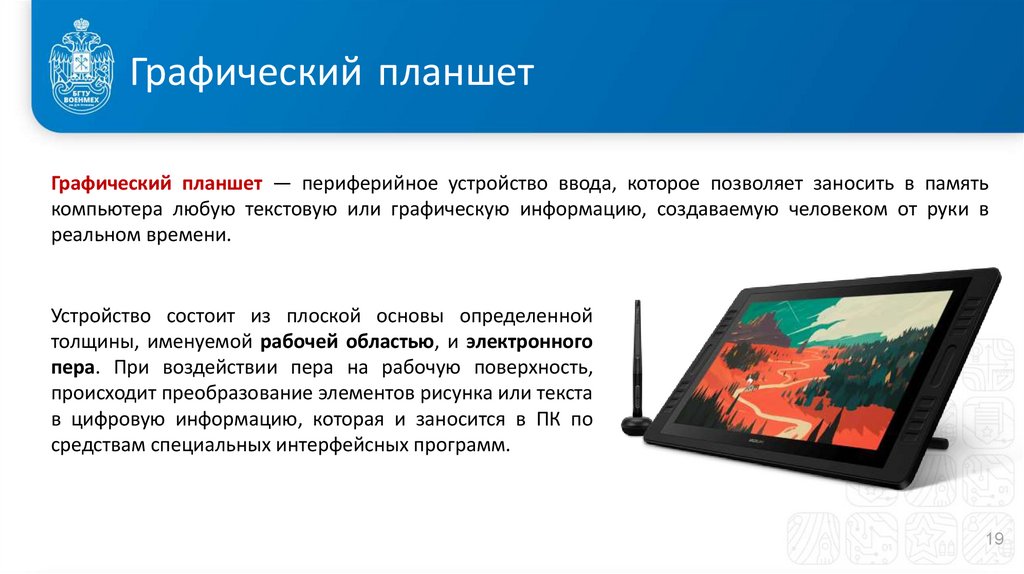

Графический планшет
Графический планшет — периферийное устройство ввода, которое позволяет заносить в память
компьютера любую текстовую или графическую информацию, создаваемую человеком от руки в
реальном времени.
Устройство состоит из плоской основы определенной
толщины, именуемой рабочей областью, и электронного
пера. При воздействии пера на рабочую поверхность,
происходит преобразование элементов рисунка или текста
в цифровую информацию, которая и заносится в ПК по
средствам специальных интерфейсных программ.
19

20.

Основные характеристики
Существует два основных типа графических планшетов: настольный и интерактивный.
По типу подклчения рафические планшеты могут иметь как проводное (USB-кабель), так и
беспроводное подключение (Bluetooth-соединение).
По способу ввода, графические планшеты подразделяются на перьевые и сенсорные.
Важный параметр устройств - разрешение графических планшетов; измеряется в lpi (ines per inch –
количество линий на дюйм)
20

21.

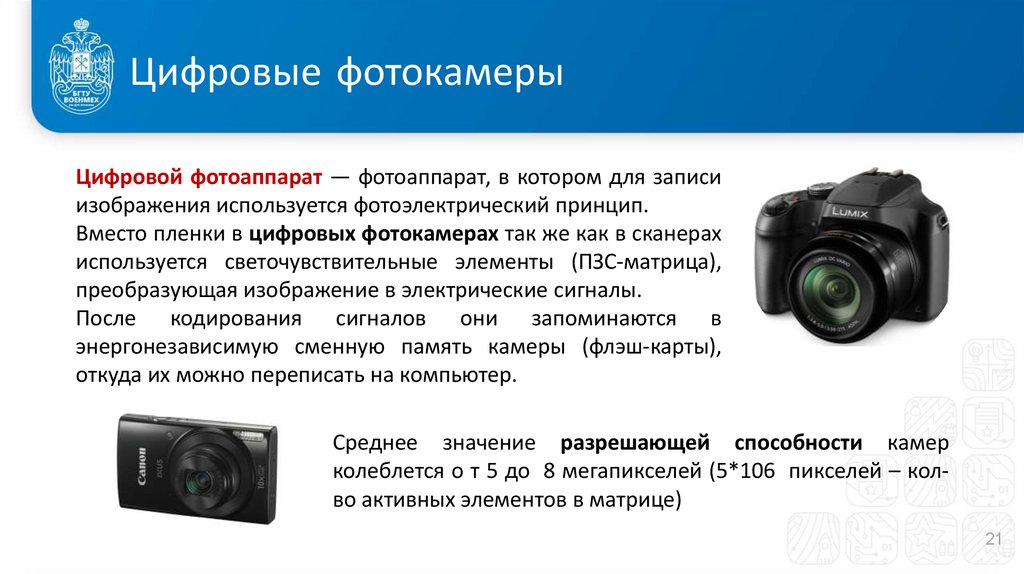

Цифровые фотокамеры
Цифровой фотоаппарат — фотоаппарат, в котором для записи
изображения используется фотоэлектрический принцип.
Вместо пленки в цифровых фотокамерах так же как в сканерах
используется светочувствительные элементы (ПЗС-матрица),
преобразующая изображение в электрические сигналы.
После кодирования сигналов они запоминаются в
энергонезависимую сменную память камеры (флэш-карты),
откуда их можно переписать на компьютер.
Среднее значение разрешающей способности камер
колеблется о т 5 до 8 мегапикселей (5*106 пикселей – колво активных элементов в матрице)
21

22.

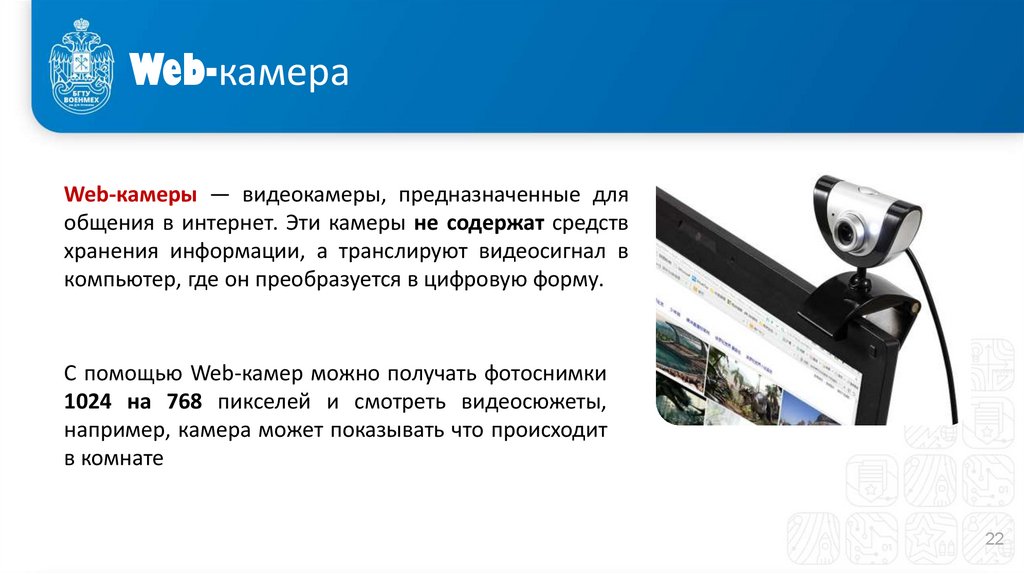

Web-камера
Web-камеры — видеокамеры, предназначенные для
общения в интернет. Эти камеры не содержат средств
хранения информации, а транслируют видеосигнал в
компьютер, где он преобразуется в цифровую форму.
С помощью Web-камер можно получать фотоснимки
1024 на 768 пикселей и смотреть видеосюжеты,
например, камера может показывать что происходит
в комнате
22

23.

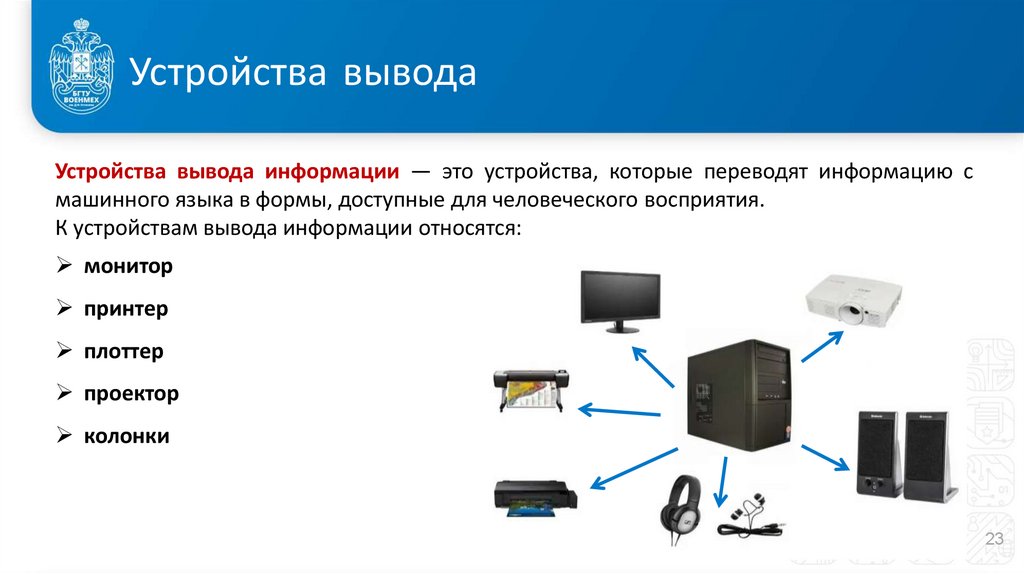

Устройства вывода
Устройства вывода информации — это устройства, которые переводят информацию с
машинного языка в формы, доступные для человеческого восприятия.
К устройствам вывода информации относятся:
монитор
принтер
плоттер
проектор
колонки
23

24.

Монитор
Монитор — универсальное устройство визуального отображения всех видов информации.
Разрешающая способность выражается количеством элементов изображения по горизонтали и вертикали.
Элементами графического изображения считаются точки – пиксели. Элементами текстового режима также
являются символы.
Мониторы бывают разных видов:
ЭЛТ. Построены на базе электронно-лучевой трубки.
OLED. Используются органические светоизлучающие диоды.
ЖК. Распространенные мониторы с применением жидких кристаллов.
LED. Дисплеи со светоизлучающими диодами.
PDP. Плазменные панели.
QLED. Комбинация жидкокристаллических кристаллов и квантовых
точек.
24

25.

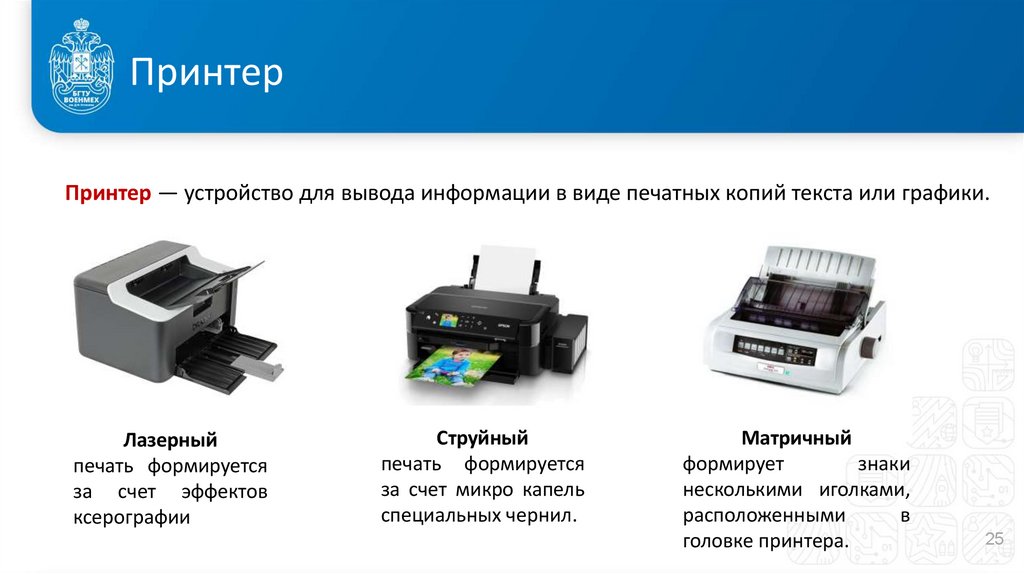

Принтер
Принтер — устройство для вывода информации в виде печатных копий текста или графики.
Лазерный
печать формируется
за счет эффектов
ксерографии
Струйный
печать формируется
за счет микро капель
специальных чернил.
Матричный
формирует
знаки
несколькими иголками,
расположенными
в
головке принтера.
25

26.

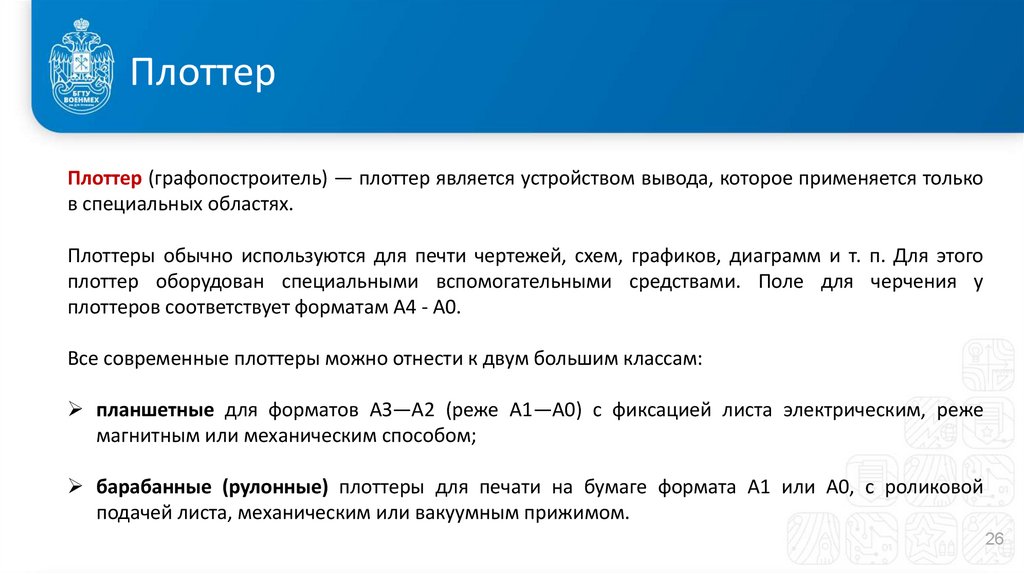

Плоттер
Плоттер (графопостроитель) — плоттер является устройством вывода, которое применяется только
в специальных областях.
Плоттеры обычно используются для печти чертежей, схем, графиков, диаграмм и т. п. Для этого
плоттер оборудован специальными вспомогательными средствами. Поле для черчения у
плоттеров соответствует форматам А4 - А0.
Все современные плоттеры можно отнести к двум большим классам:
планшетные для форматов АЗ—А2 (реже А1—А0) с фиксацией листа электрическим, реже
магнитным или механическим способом;
барабанные (рулонные) плоттеры для печати на бумаге формата А1 или А0, с роликовой
подачей листа, механическим или вакуумным прижимом.
26

27.

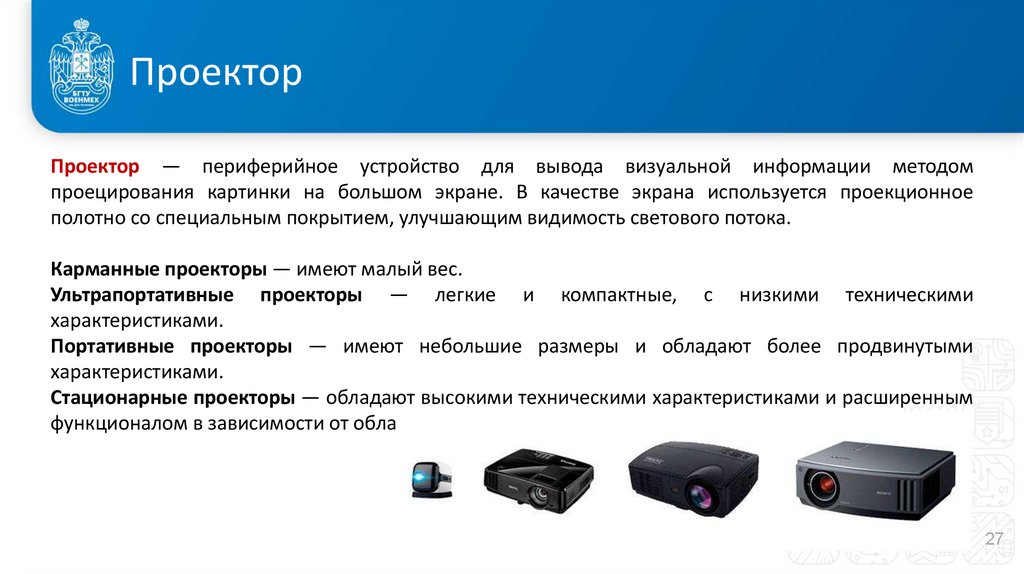

Проектор
Проектор — периферийное устройство для вывода визуальной информации методом
проецирования картинки на большом экране. В качестве экрана используется проекционное
полотно со специальным покрытием, улучшающим видимость светового потока.
Карманные проекторы — имеют малый вес.
Ультрапортативные проекторы — легкие и компактные, с низкими техническими
характеристиками.
Портативные проекторы — имеют небольшие размеры и обладают более продвинутыми
характеристиками.
Стационарные проекторы — обладают высокими техническими характеристиками и расширенным
функционалом в зависимости от области применения.
27

28.

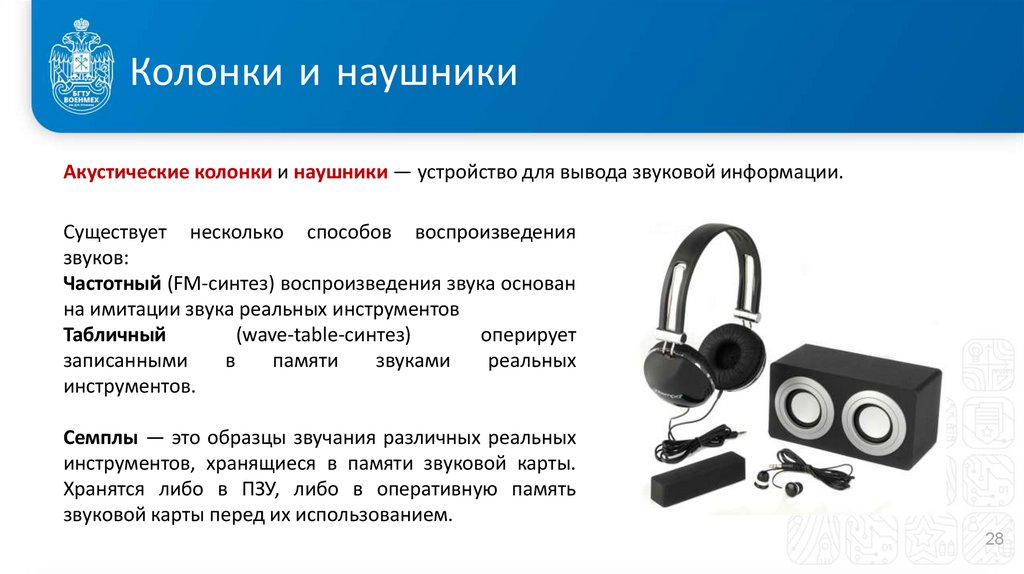

Колонки и наушники
Акустические колонки и наушники — устройство для вывода звуковой информации.
Существует несколько способов воспроизведения
звуков:
Частотный (FM-синтез) воспроизведения звука основан
на имитации звука реальных инструментов
Табличный
(wave-table-синтез)
оперирует
записанными
в
памяти
звуками
реальных
инструментов.
Семплы — это образцы звучания различных реальных
инструментов, хранящиеся в памяти звуковой карты.
Хранятся либо в ПЗУ, либо в оперативную память
звуковой карты перед их использованием.
28

29.

Спасибо за внимание!
