Линзы. Ход лучей в линзах

1.

2.

3.

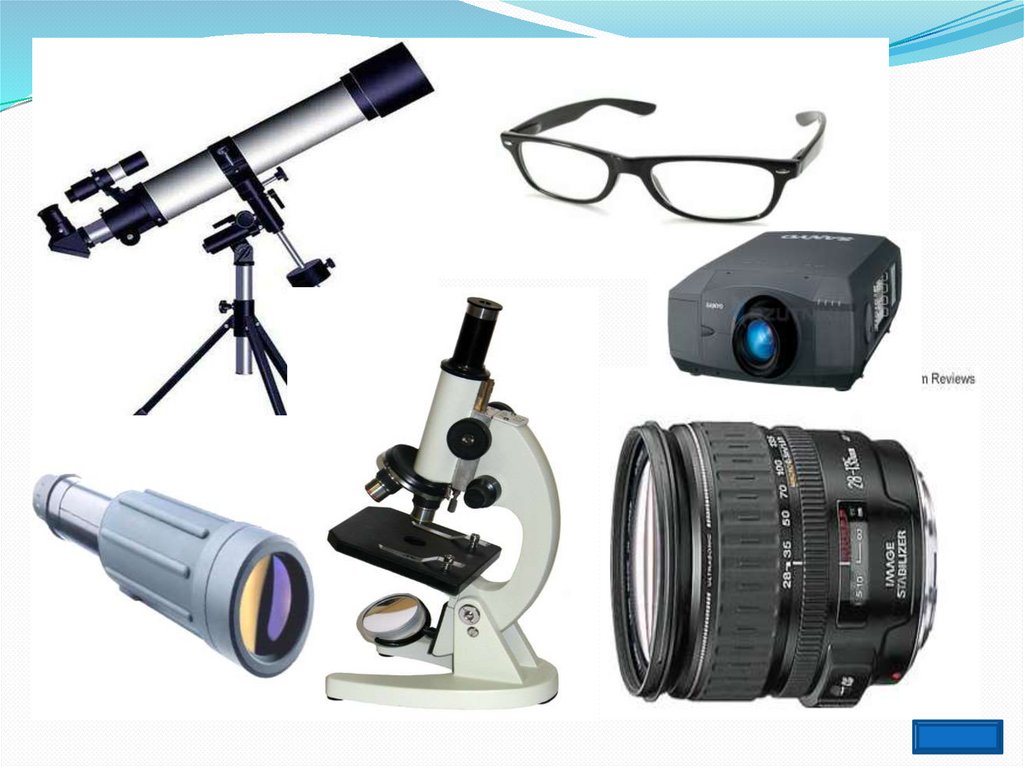

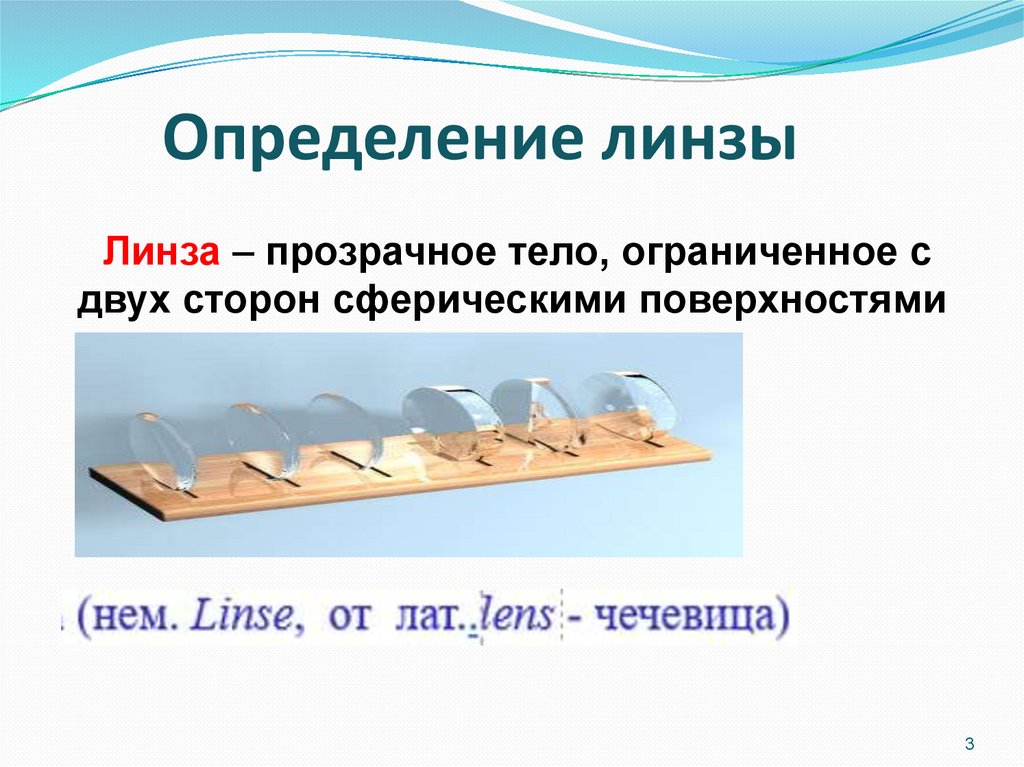

Определение линзы

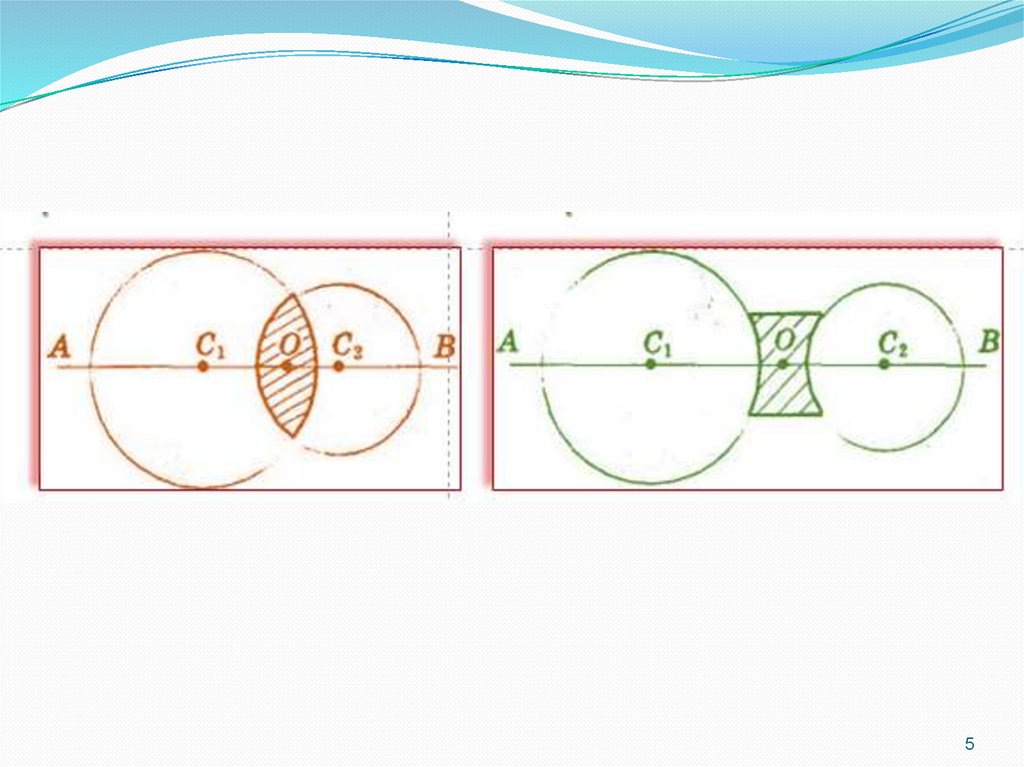

Линза – прозрачное тело, ограниченное с
двух сторон сферическими поверхностями
3

4.

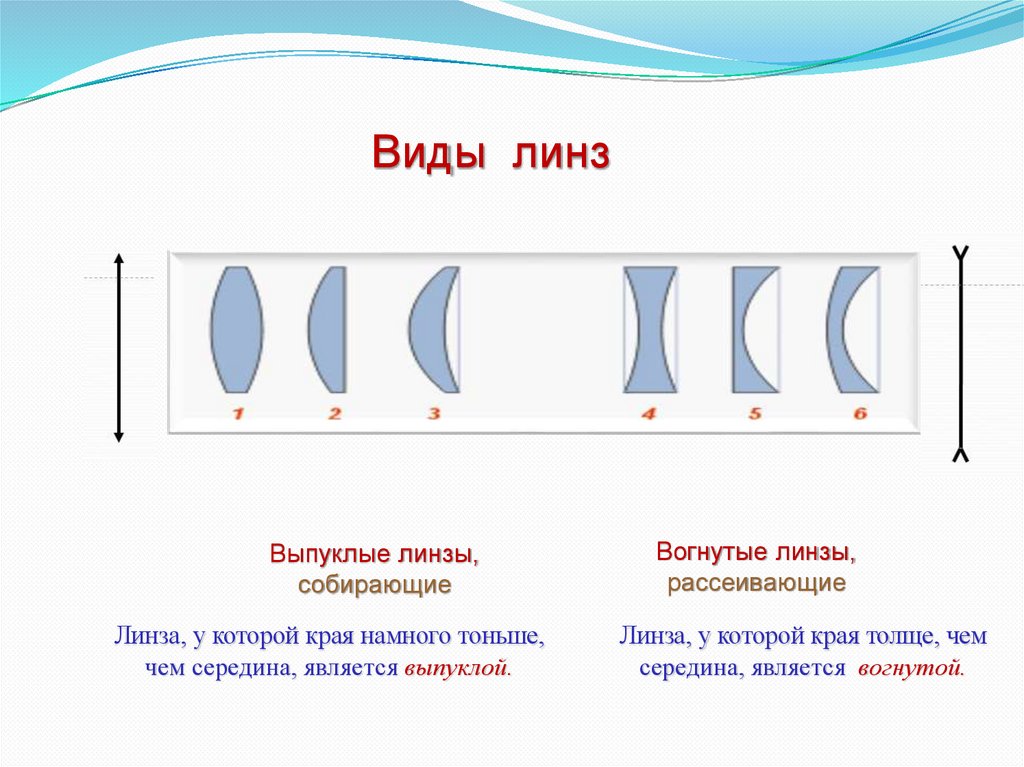

Виды линз

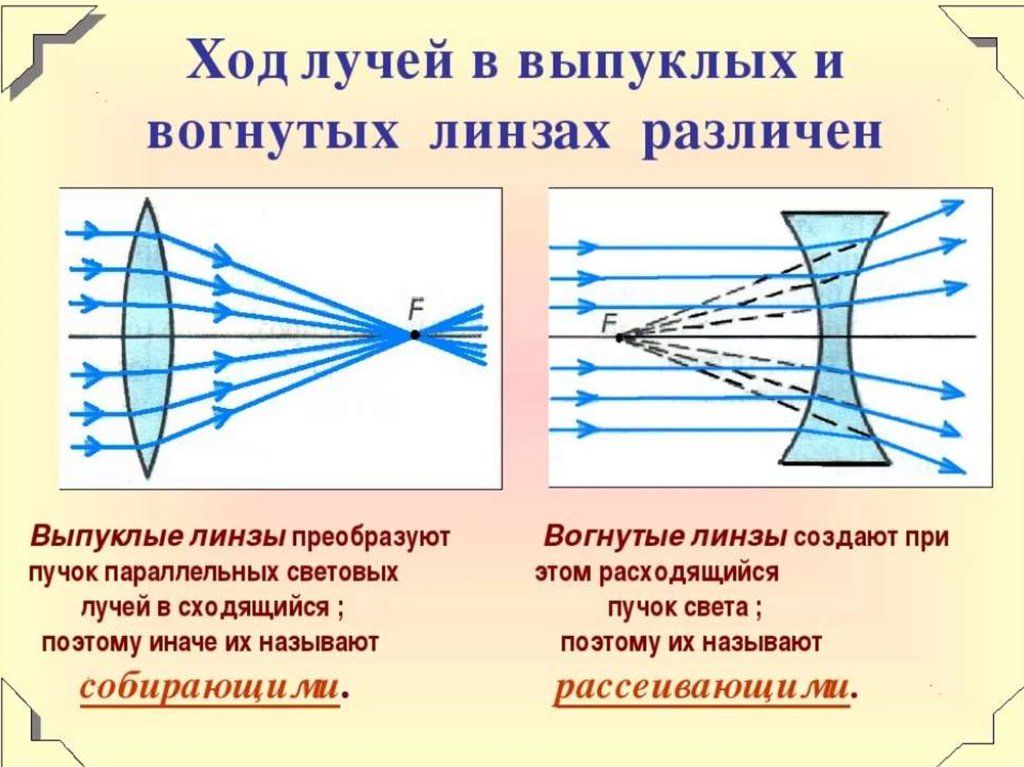

Выпуклые линзы,
собирающие
Линза, у которой края намного тоньше,
чем середина, является выпуклой.
Вогнутые линзы,
рассеивающие
Линза, у которой края толще, чем
середина, является вогнутой.

5.

5

6.

6

7.

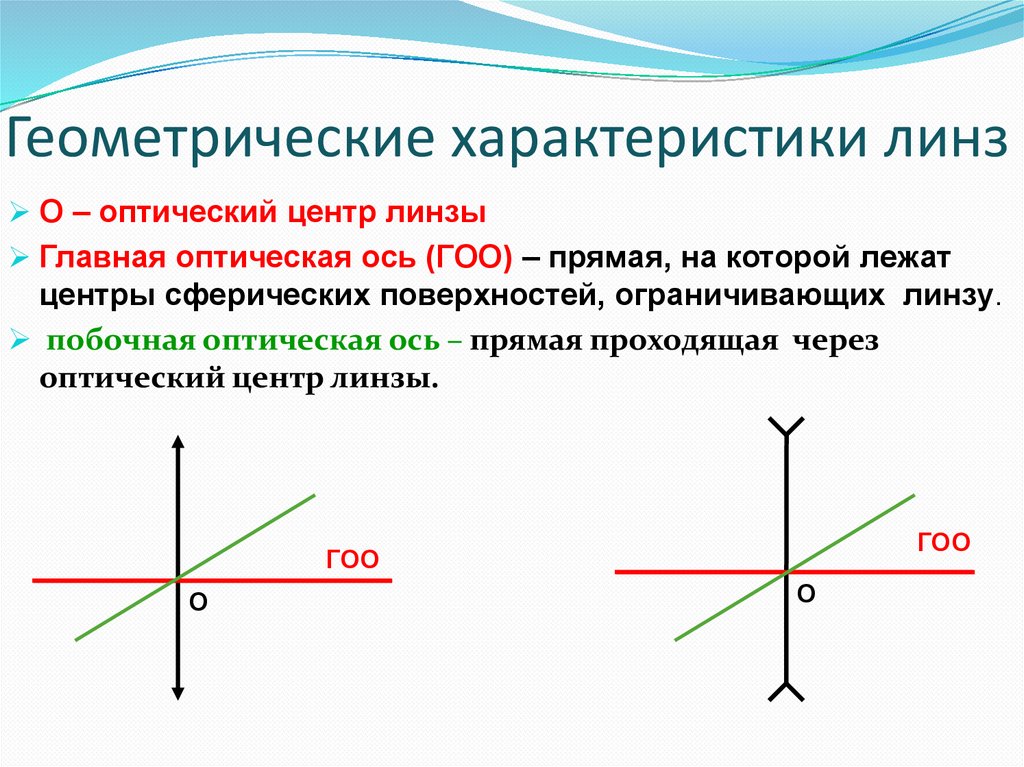

Геометрические характеристики линз
О – оптический центр линзы
Главная оптическая ось (ГОО) – прямая, на которой лежат
центры сферических поверхностей, ограничивающих линзу.
побочная оптическая ось – прямая проходящая через
оптический центр линзы.
ГОО
ГОО
О
О

8.

Фокусы линз

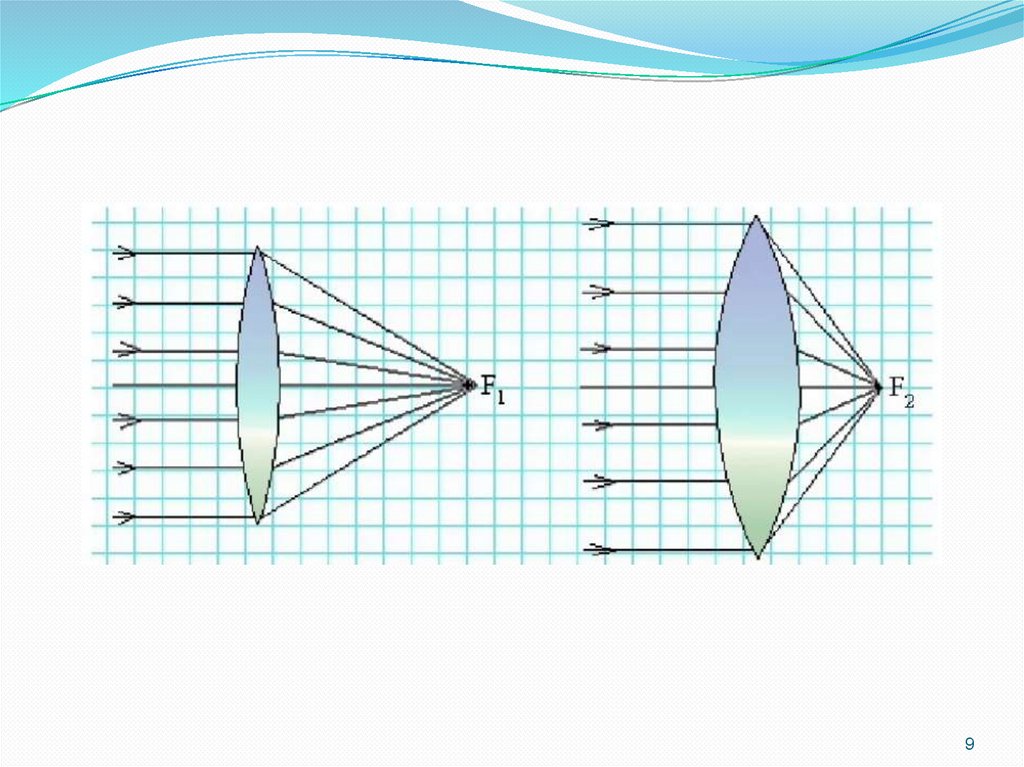

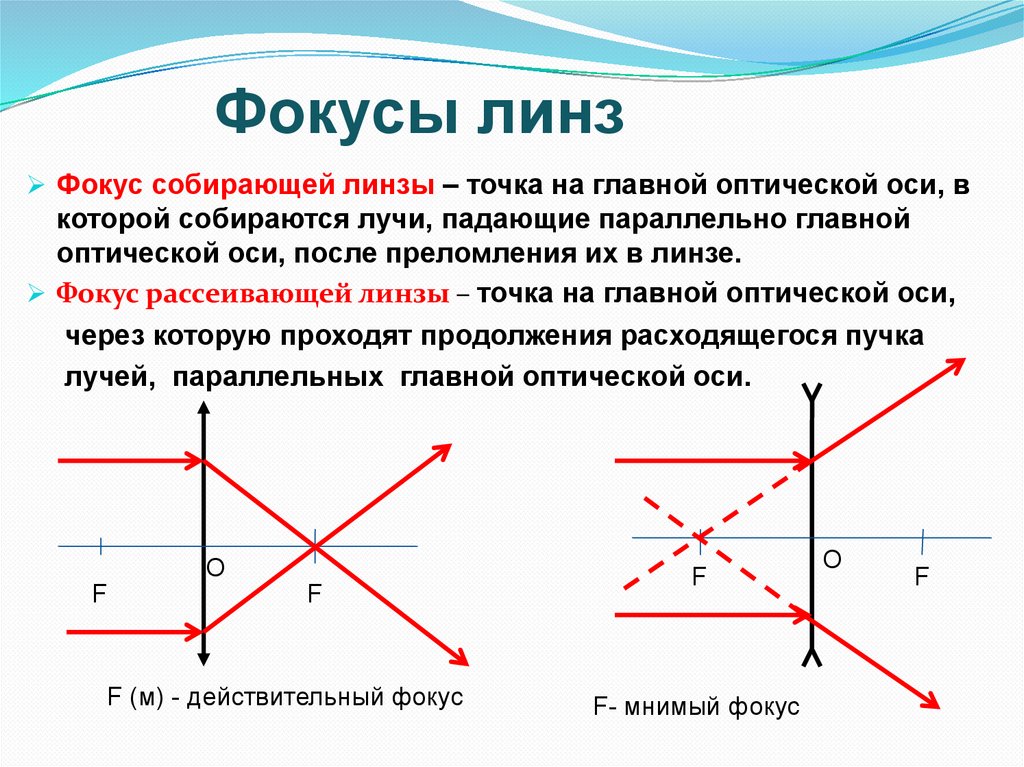

Фокус собирающей линзы – точка на главной оптической оси, в
которой собираются лучи, падающие параллельно главной
оптической оси, после преломления их в линзе.
Фокус рассеивающей линзы – точка на главной оптической оси,
через которую проходят продолжения расходящегося пучка
лучей, параллельных главной оптической оси.
О
F
F
F (м) - действительный фокус
F
F- мнимый фокус
О
F

9.

9

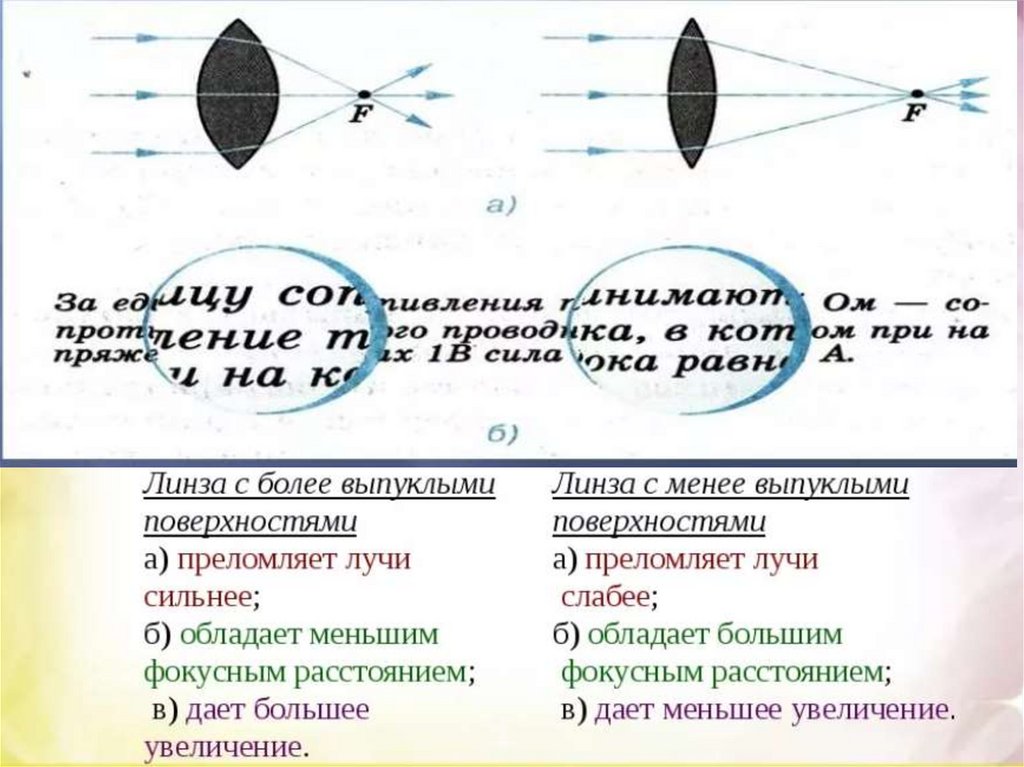

10.

10

11.

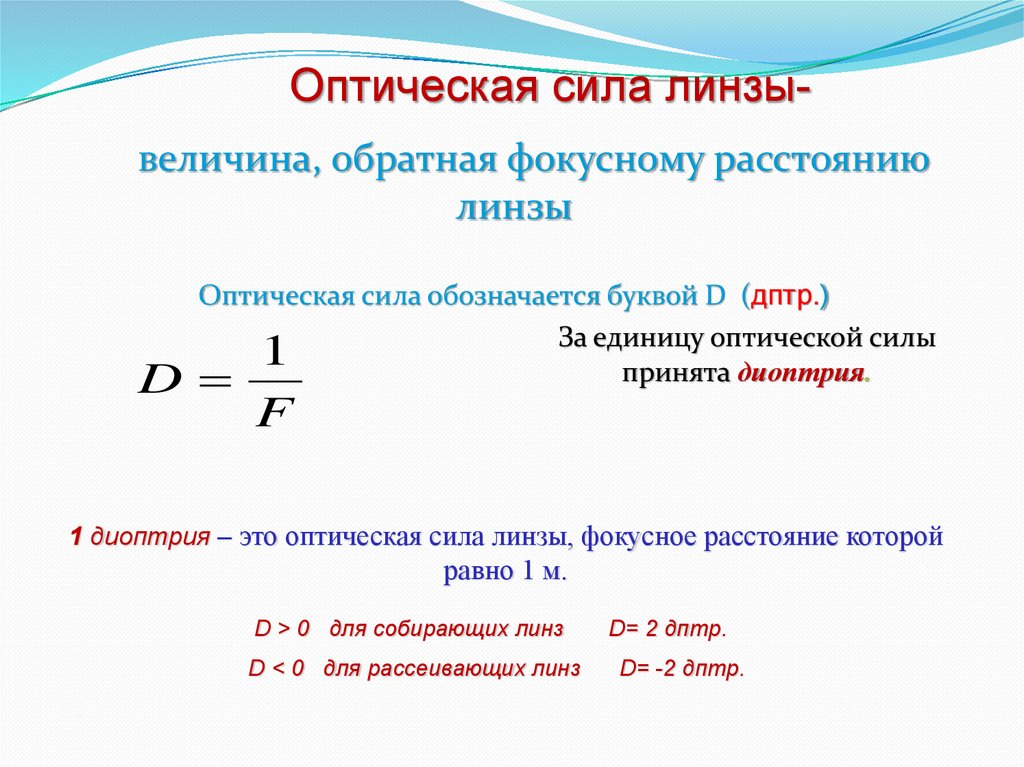

Оптическая сила линзывеличина, обратная фокусному расстоянию
линзы
Оптическая сила обозначается буквой D (дптр.)
За единицу оптической силы
1
принята диоптрия.
D
F
1 диоптрия – это оптическая сила линзы, фокусное расстояние которой
равно 1 м.
D > 0 для собирающих линз
D= 2 дптр.
D < 0 для рассеивающих линз
D= -2 дптр.

12.

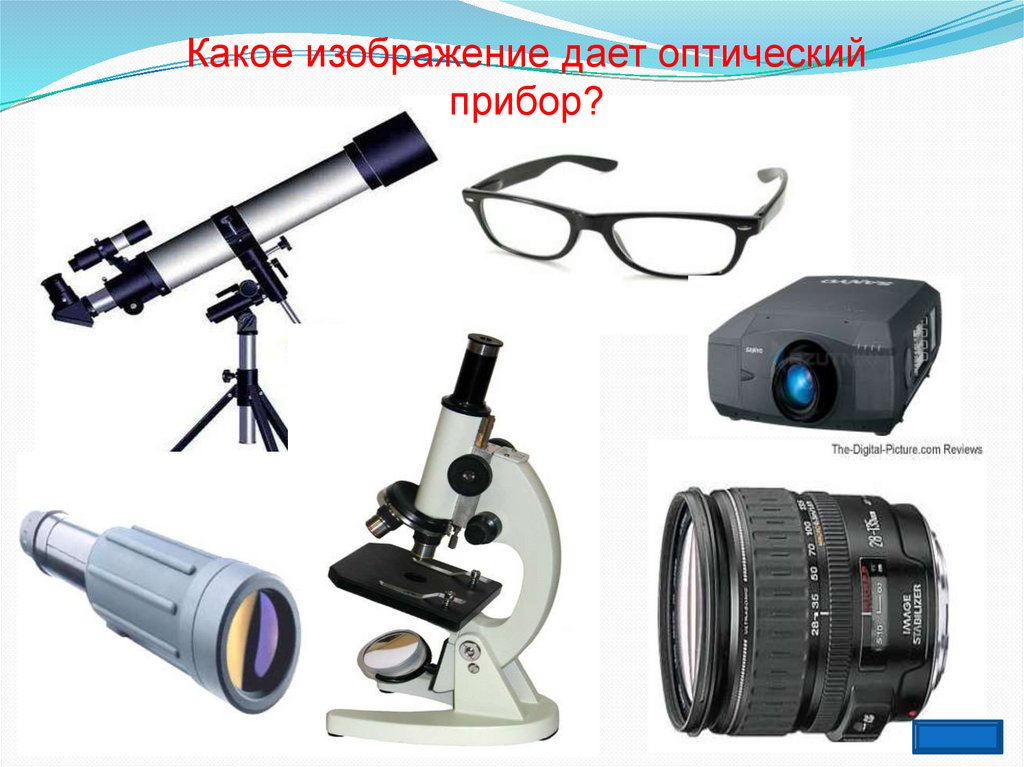

Какое изображение дает оптический
прибор?

13.

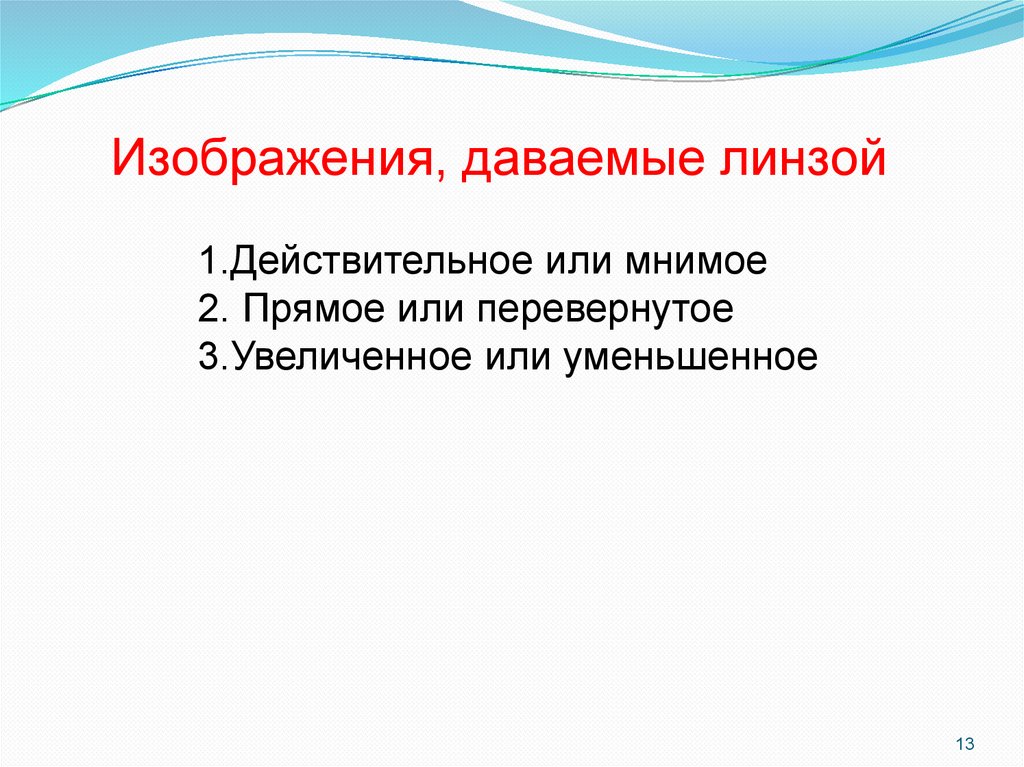

Изображения, даваемые линзой
1.Действительное или мнимое
2. Прямое или перевернутое
3.Увеличенное или уменьшенное
13

14.

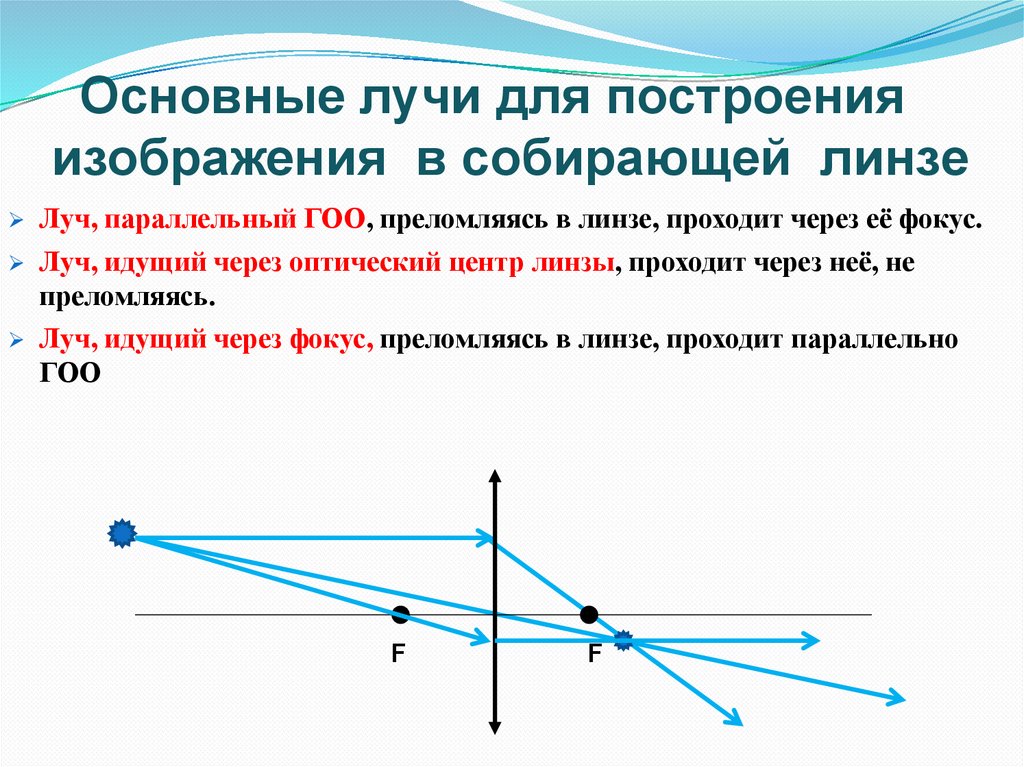

Основные лучи для построения
изображения в собирающей линзе
Луч, параллельный ГОО, преломляясь в линзе, проходит через её фокус.
Луч, идущий через оптический центр линзы, проходит через неё, не
преломляясь.
Луч, идущий через фокус, преломляясь в линзе, проходит параллельно
ГОО
F
F

15.

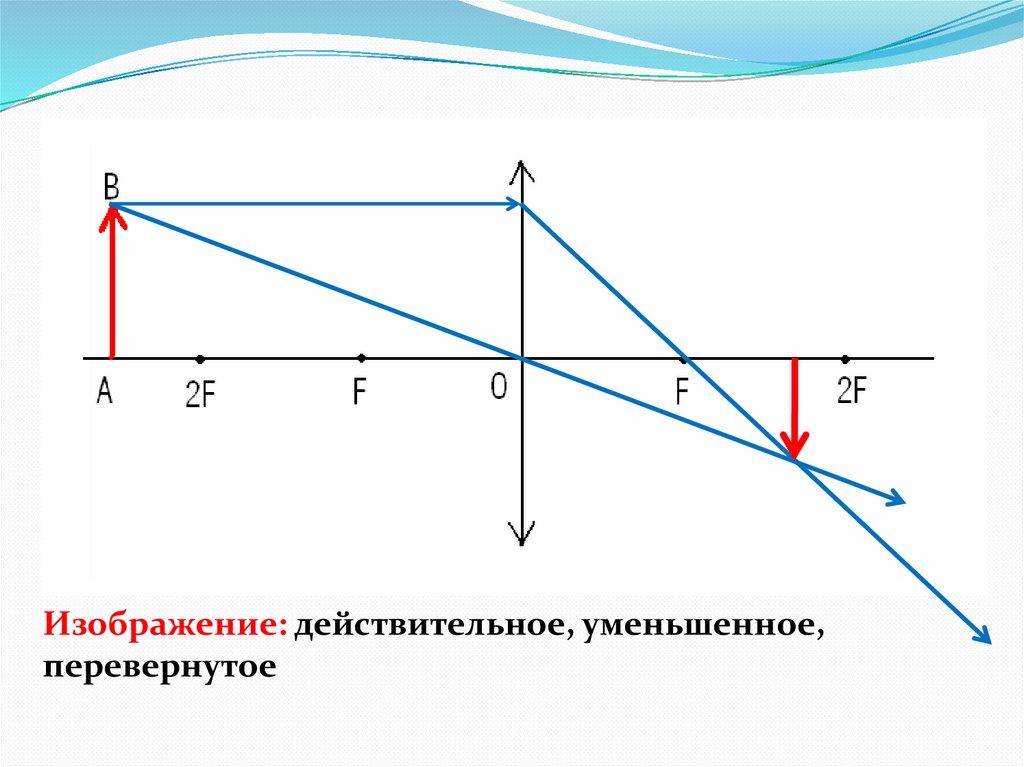

Изображение: действительное, уменьшенное,
перевернутое

16.

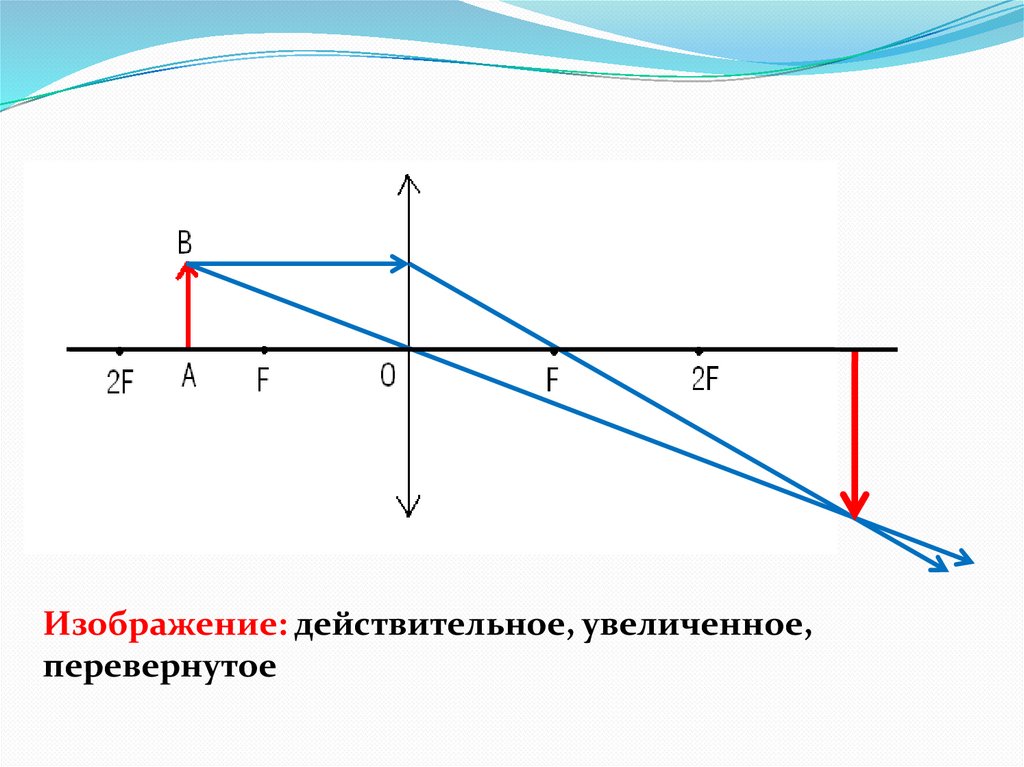

Изображение: действительное, увеличенное,
перевернутое

17.

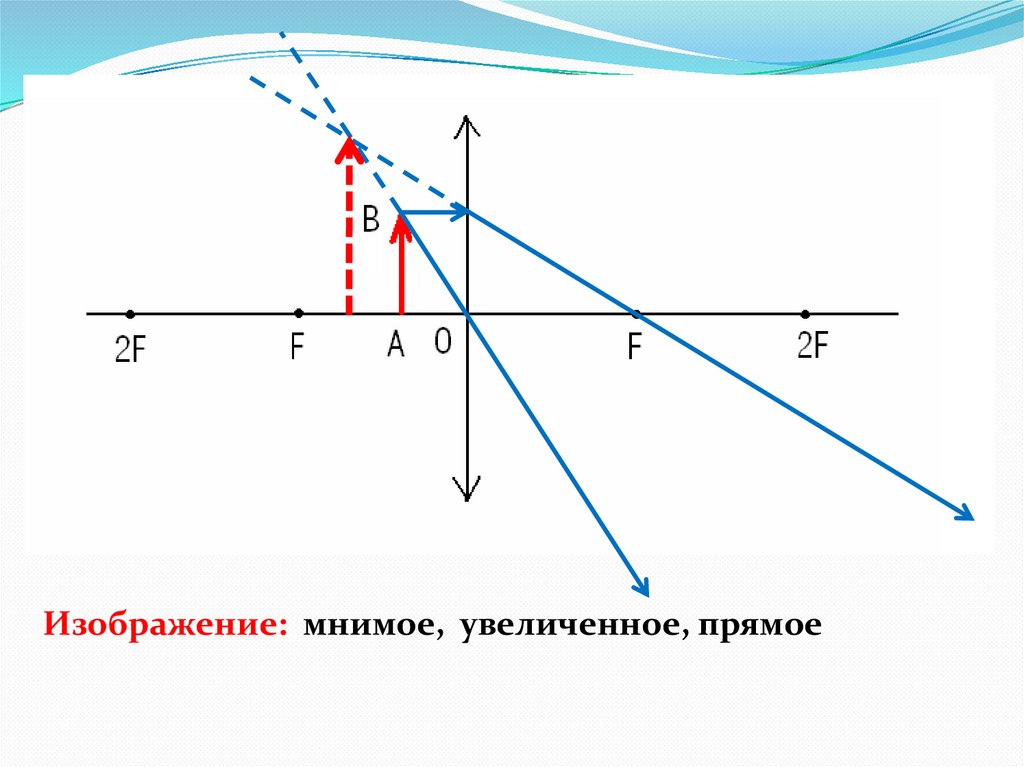

Изображение: мнимое, увеличенное, прямое

18.

F
F

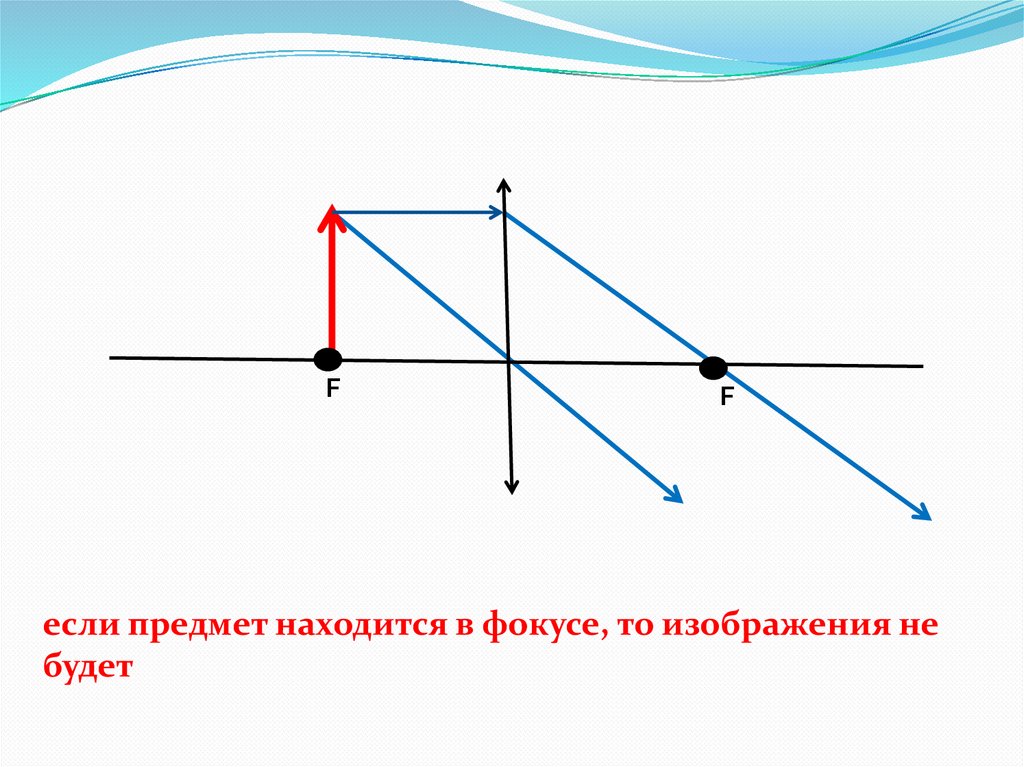

если предмет находится в фокусе, то изображения не
будет

19.

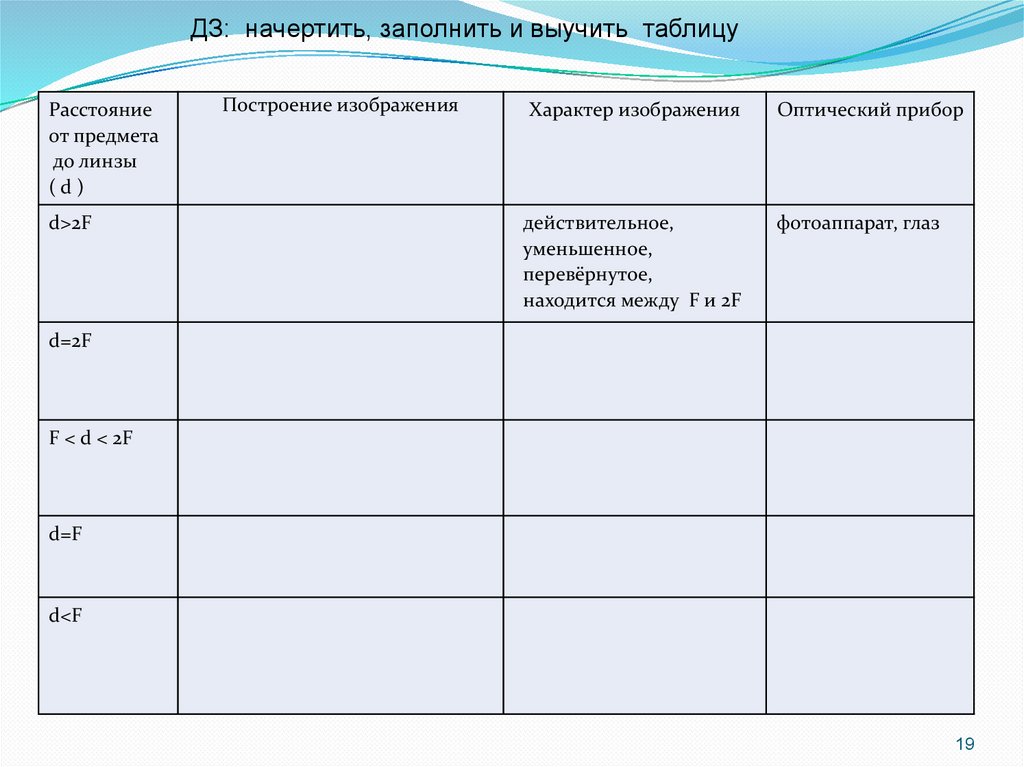

ДЗ: начертить, заполнить и выучить таблицу
Расстояние
от предмета
до линзы
(d)
d>2F
Построение изображения
Характер изображения
Оптический прибор
действительное,
уменьшенное,
перевёрнутое,
находится между F и 2F
фотоаппарат, глаз
d=2F
F < d < 2F
d=F
d<F
19

20.

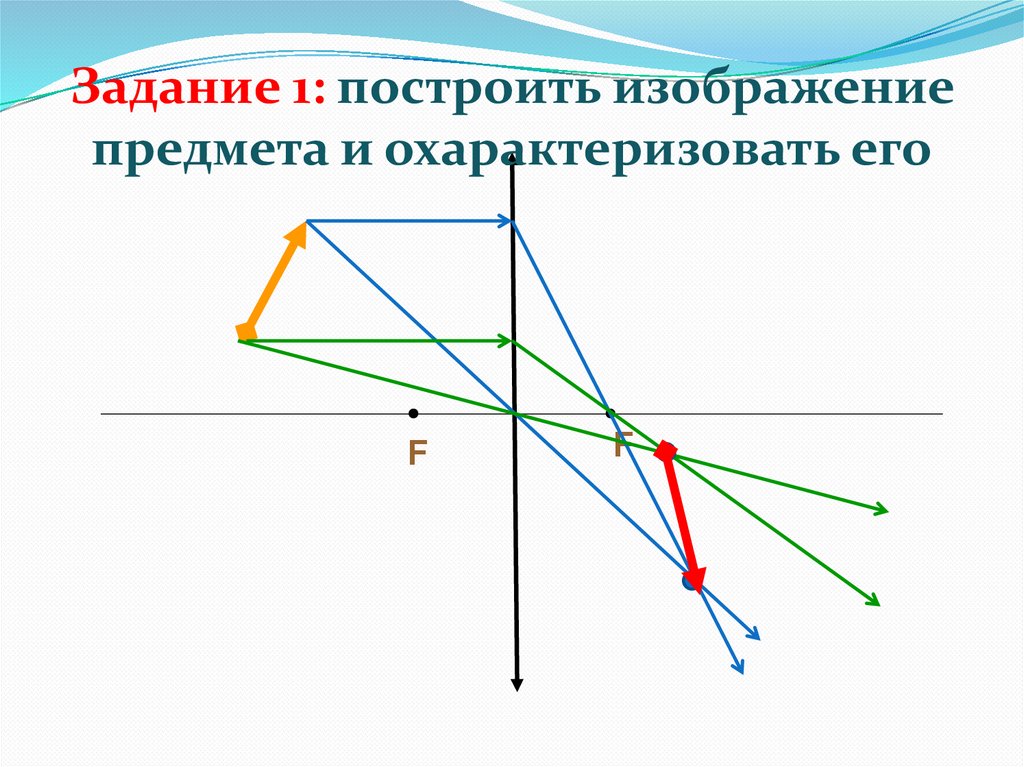

Задание 1: построить изображение
предмета и охарактеризовать его
F
F

21.

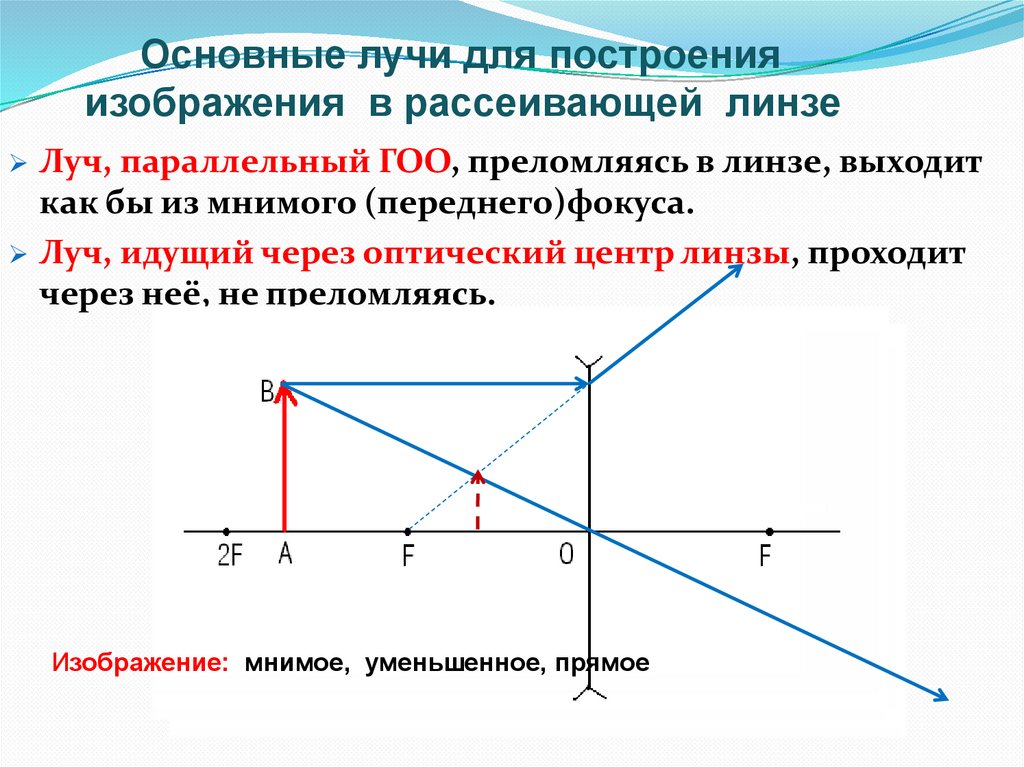

Основные лучи для построения
изображения в рассеивающей линзе
Луч, параллельный ГОО, преломляясь в линзе, выходит
как бы из мнимого (переднего)фокуса.
Луч, идущий через оптический центр линзы, проходит
через неё, не преломляясь.
Изображение: мнимое, уменьшенное, прямое

22.

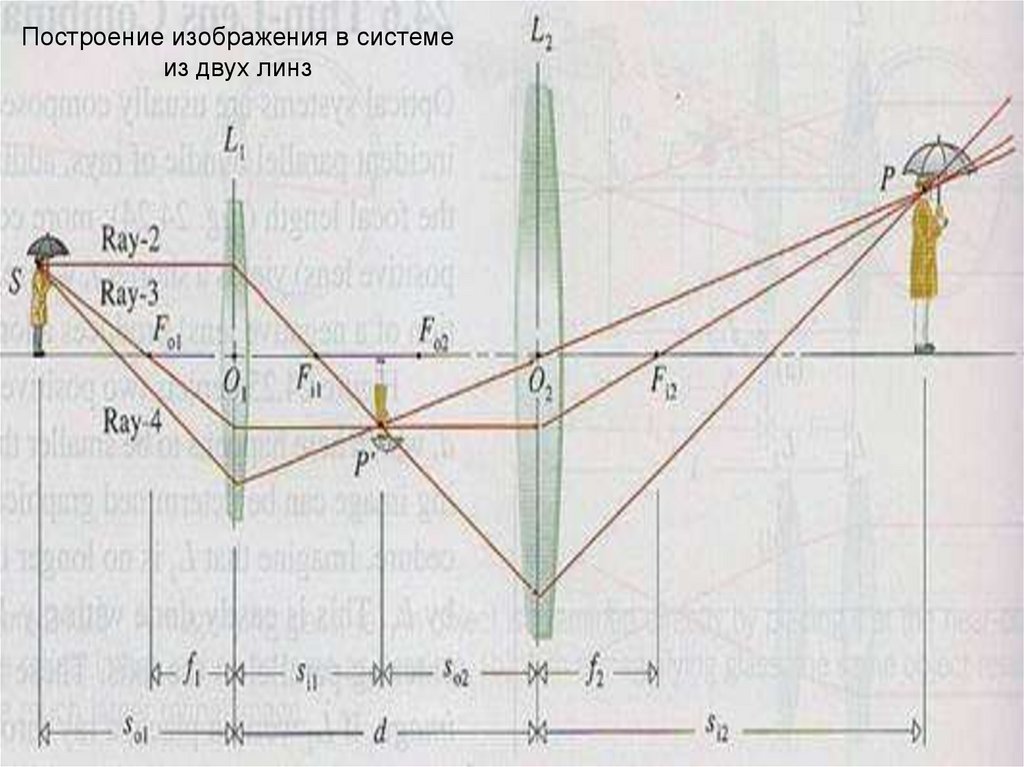

Построение изображения в системе
из двух линз
22

23.

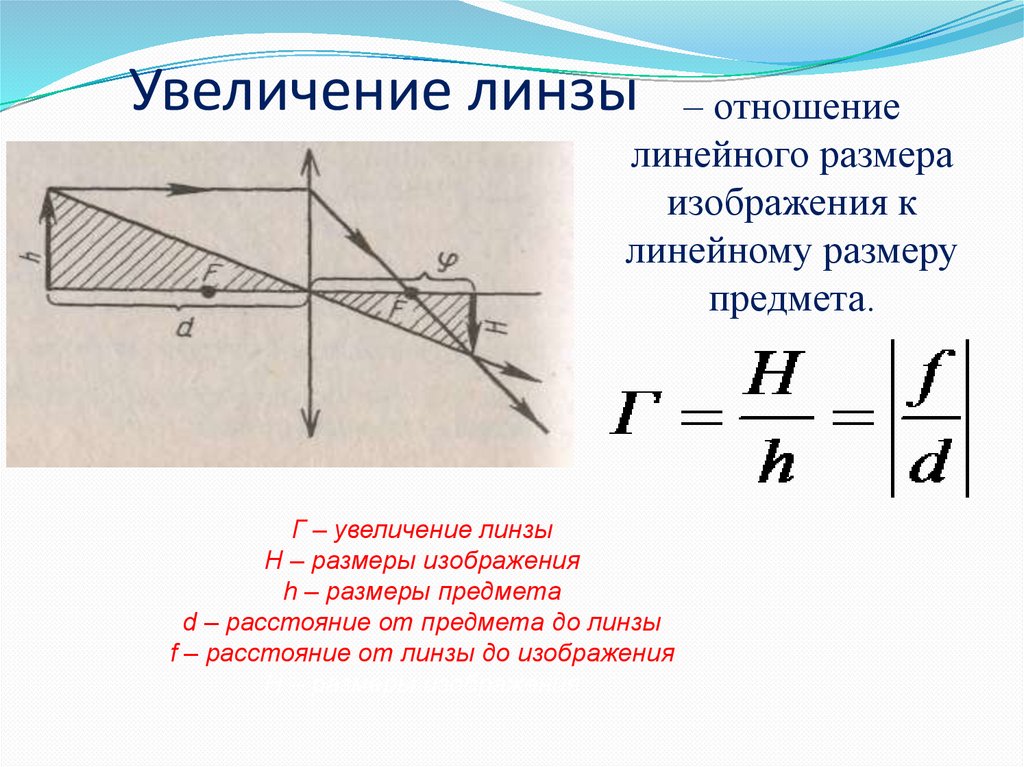

Увеличение линзы – отношение
линейного размера
изображения к
линейному размеру
предмета.
Г – увеличение линзы
H – размеры изображения
h – размеры предмета
d – расстояние от предмета до линзы
f – расстояние от линзы до изображения
H – размеры изображения

24.

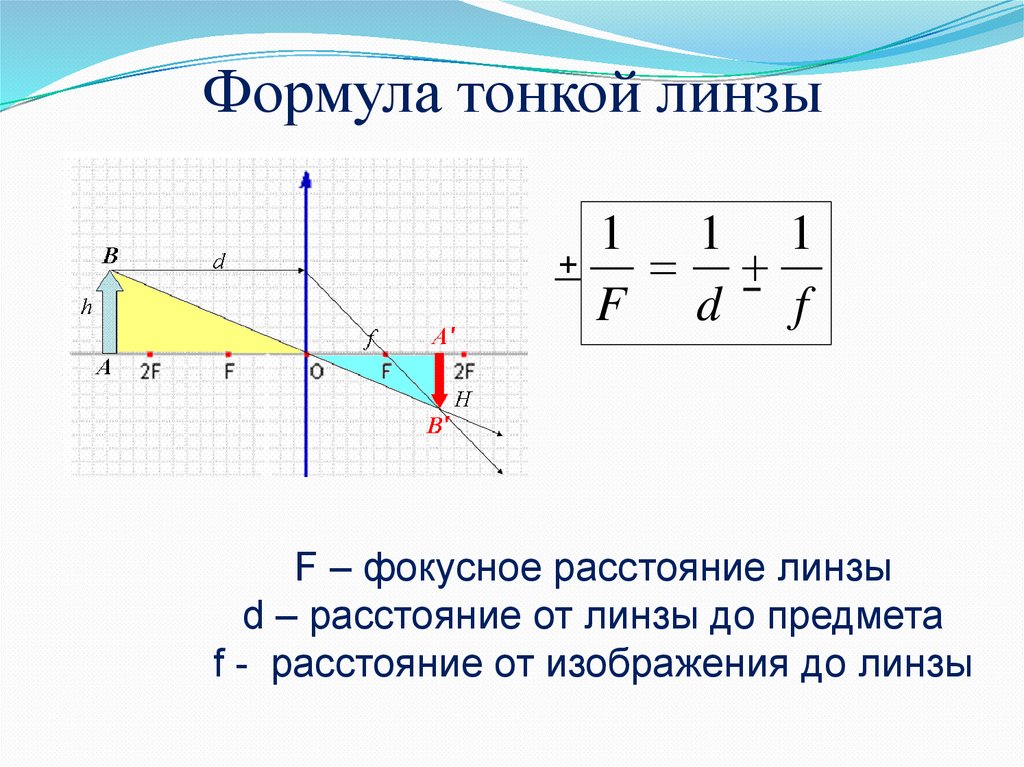

Формула тонкой линзы
1 1 1
+
F d f
F – фокусное расстояние линзы
d – расстояние от линзы до предмета
f - расстояние от изображения до линзы
