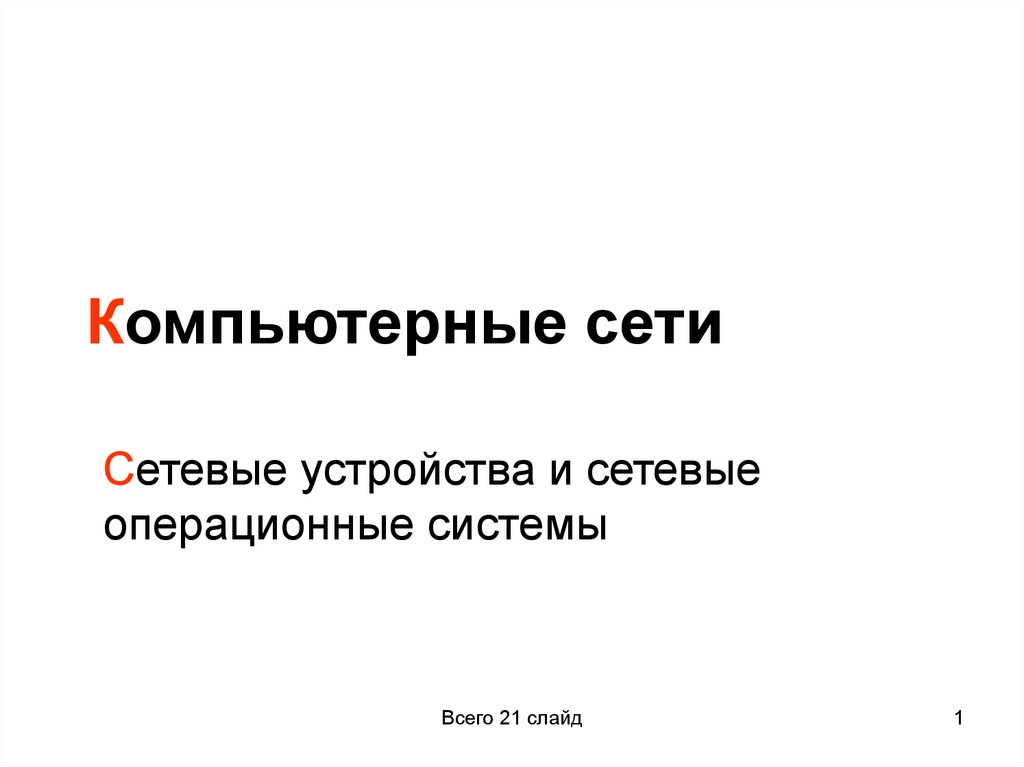

Компьютерные сети Сетевые устройства и сетевые операционные системы

1. Компьютерные сети

Сетевые устройства и сетевые
операционные системы
Всего 21 слайд
1

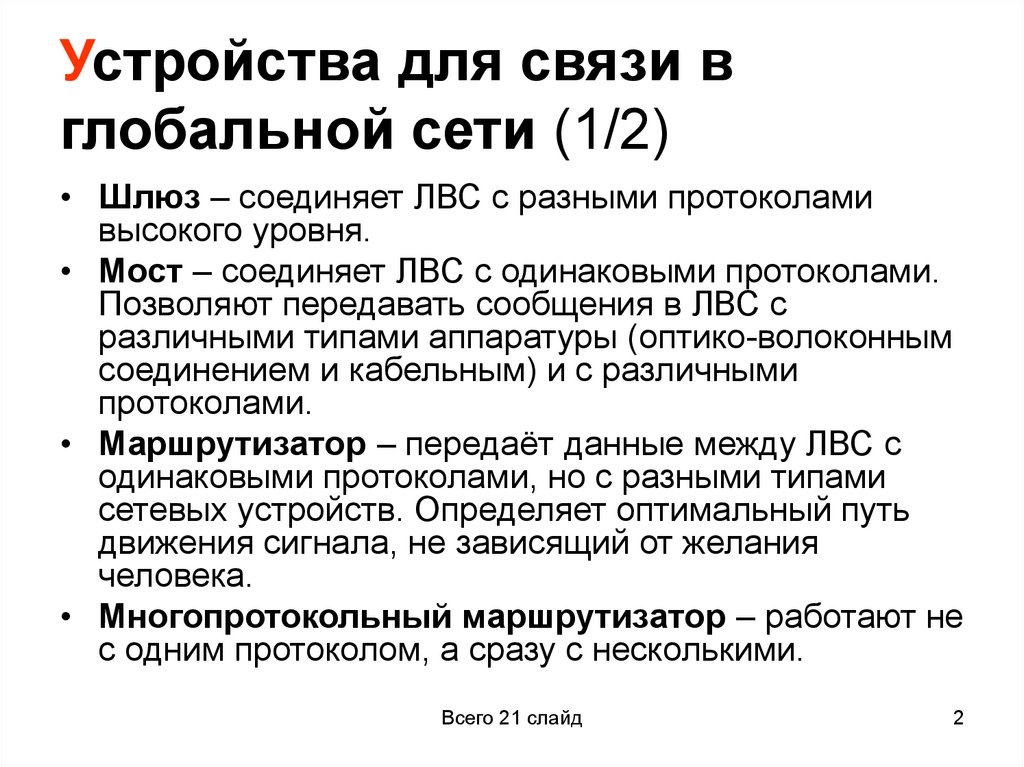

2. Устройства для связи в глобальной сети (1/2)

• Шлюз – соединяет ЛВС с разными протоколами
высокого уровня.
• Мост – соединяет ЛВС с одинаковыми протоколами.
Позволяют передавать сообщения в ЛВС с
различными типами аппаратуры (оптико-волоконным
соединением и кабельным) и с различными
протоколами.
• Маршрутизатор – передаёт данные между ЛВС с
одинаковыми протоколами, но с разными типами
сетевых устройств. Определяет оптимальный путь
движения сигнала, не зависящий от желания
человека.
• Многопротокольный маршрутизатор – работают не
с одним протоколом, а сразу с несколькими.
Всего 21 слайд
2

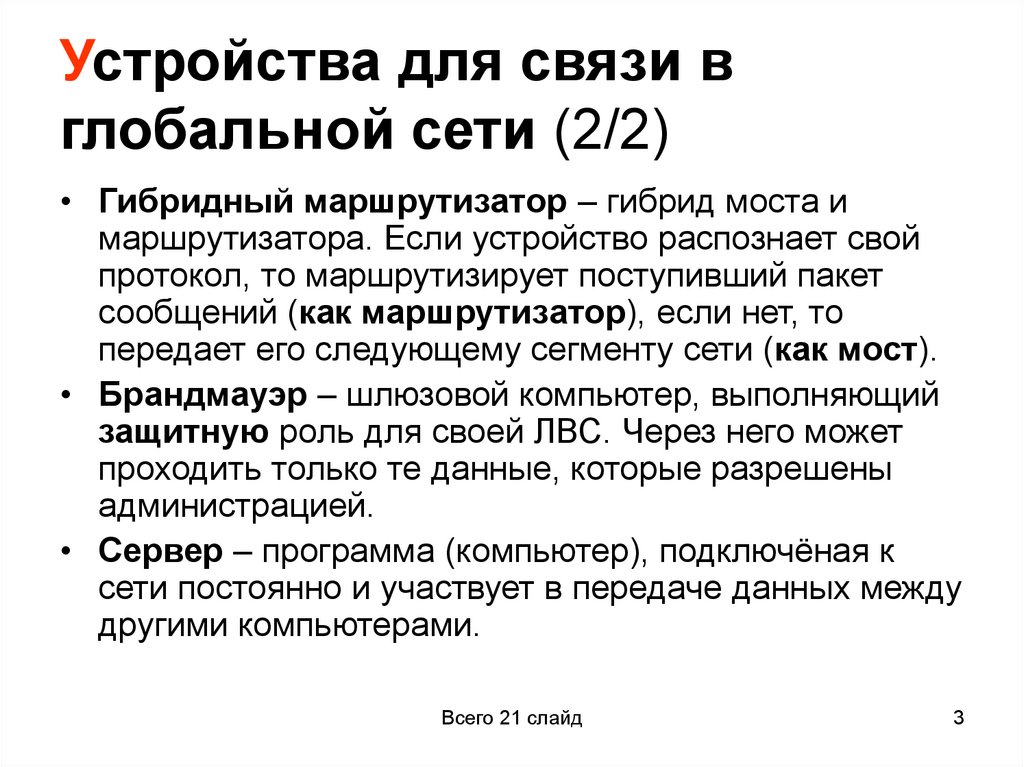

3. Устройства для связи в глобальной сети (2/2)

• Гибридный маршрутизатор – гибрид моста и
маршрутизатора. Если устройство распознает свой
протокол, то маршрутизирует поступивший пакет
сообщений (как маршрутизатор), если нет, то
передает его следующему сегменту сети (как мост).
• Брандмауэр – шлюзовой компьютер, выполняющий
защитную роль для своей ЛВС. Через него может
проходить только те данные, которые разрешены
администрацией.
• Сервер – программа (компьютер), подключёная к
сети постоянно и участвует в передаче данных между
другими компьютерами.
Всего 21 слайд
3

4. Сетевые устройства

• Сетевой адаптер – для сопряжения компьютера с
одним каналом связи.
• Мультиплексор – для сопряжения компьютера с
несколькими каналами связи. Сейчас применяются
связные процессоры.
• Модем – для модуляции и демодуляции сигналов,
передаваемых из компьютера в канал связи и приёма
в компьютер из канала связи.
• Концентратор – коммутирующее несколько каналов
связи на один путем частотного разделения.
• Повторитель – для передачи сигнала по
фрагментам сетей на большое расстояние.
Всего 21 слайд
4

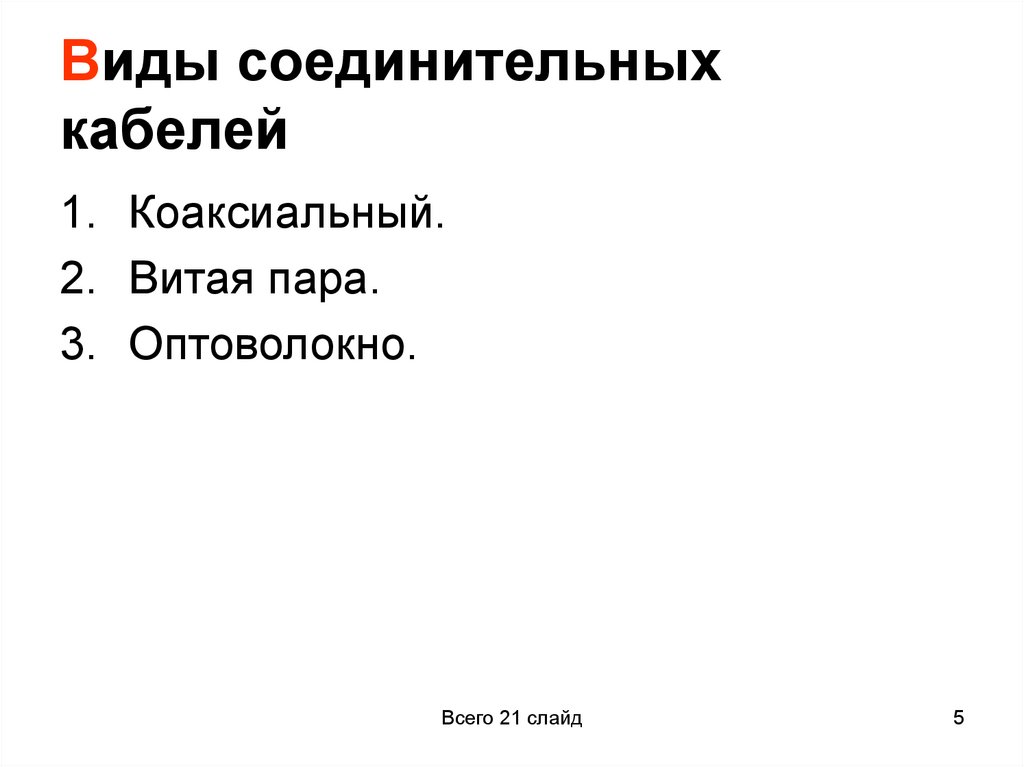

5. Виды соединительных кабелей

1. Коаксиальный.
2. Витая пара.
3. Оптоволокно.
Всего 21 слайд
5

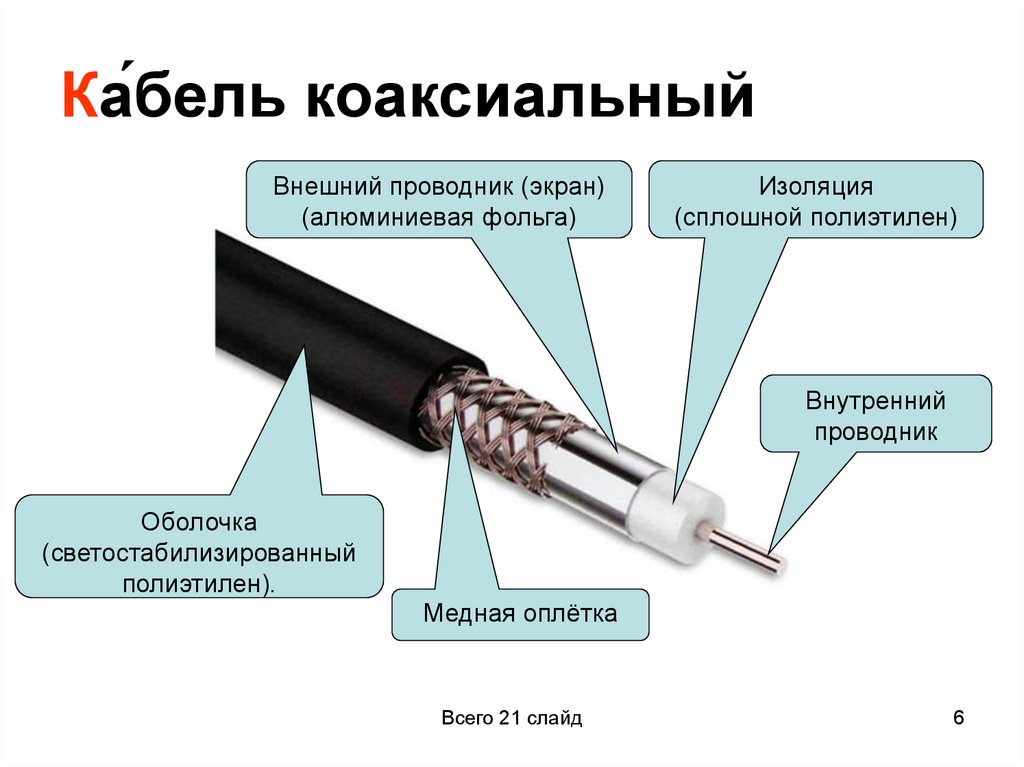

6. Ка́бель коаксиальный

Внешний проводник (экран)
(алюминиевая фольга)
Изоляция
(сплошной полиэтилен)
Внутренний
проводник
Оболочка
(светостабилизированный
полиэтилен).
Медная оплётка
Всего 21 слайд
6

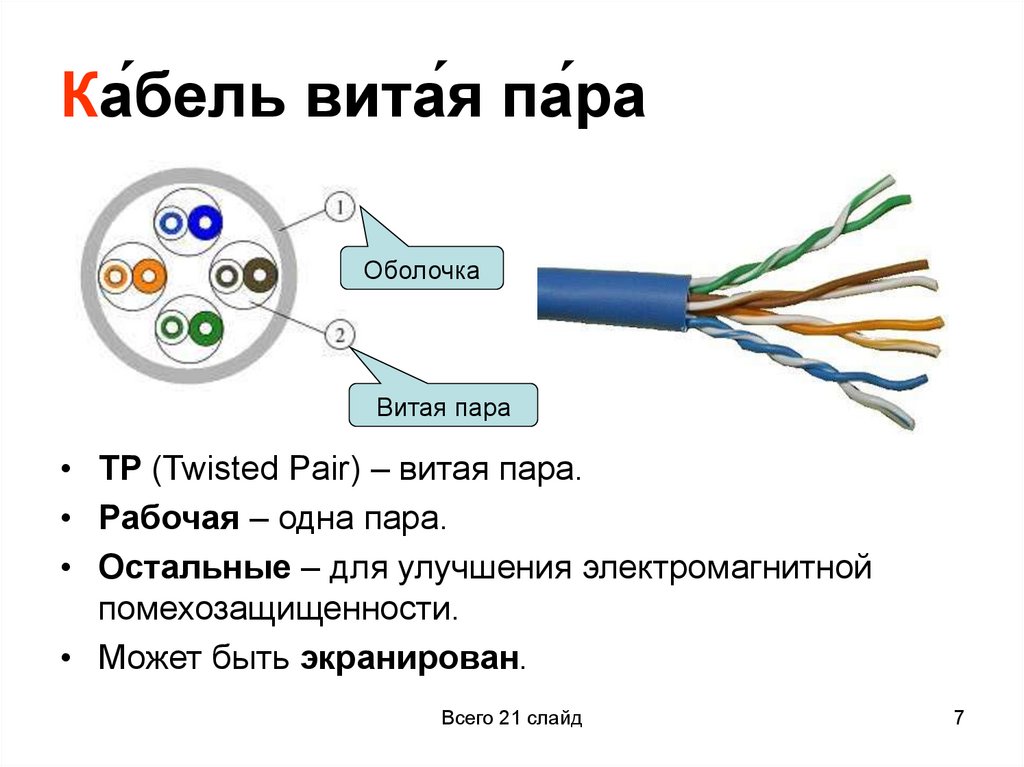

7. Ка́бель вита́я па́ра

Оболочка
Витая пара
• TP (Twisted Pair) – витая пара.
• Рабочая – одна пара.
• Остальные – для улучшения электромагнитной
помехозащищенности.
• Может быть экранирован.
Всего 21 слайд
7

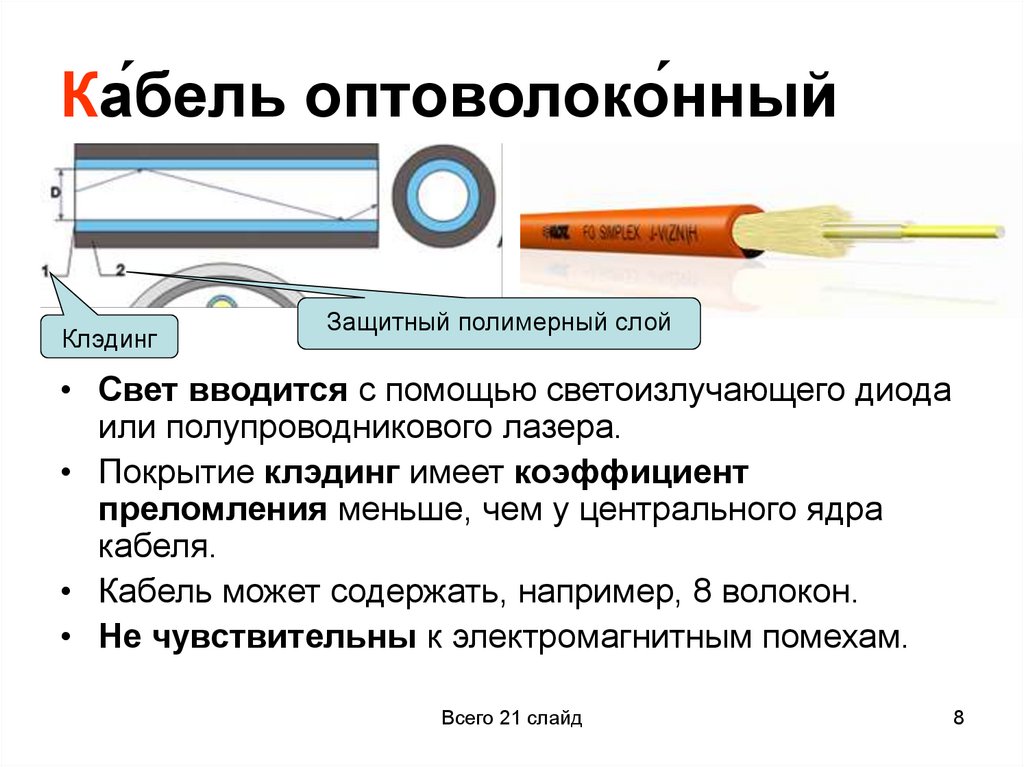

8. Ка́бель оптоволоко́нный

Клэдинг
Защитный полимерный слой
• Свет вводится с помощью светоизлучающего диода
или полупроводникового лазера.
• Покрытие клэдинг имеет коэффициент
преломления меньше, чем у центрального ядра
кабеля.
• Кабель может содержать, например, 8 волокон.
• Не чувствительны к электромагнитным помехам.
Всего 21 слайд
8

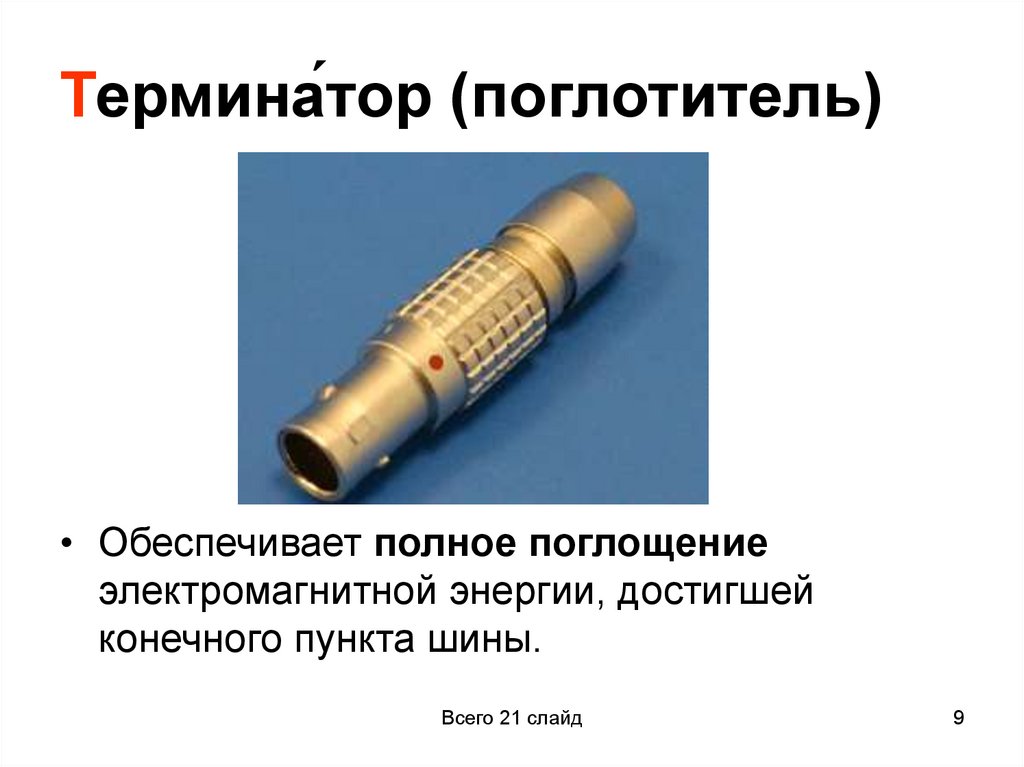

9. Термина́тор (поглотитель)

• Обеспечивает полное поглощение
электромагнитной энергии, достигшей
конечного пункта шины.
Всего 21 слайд
9

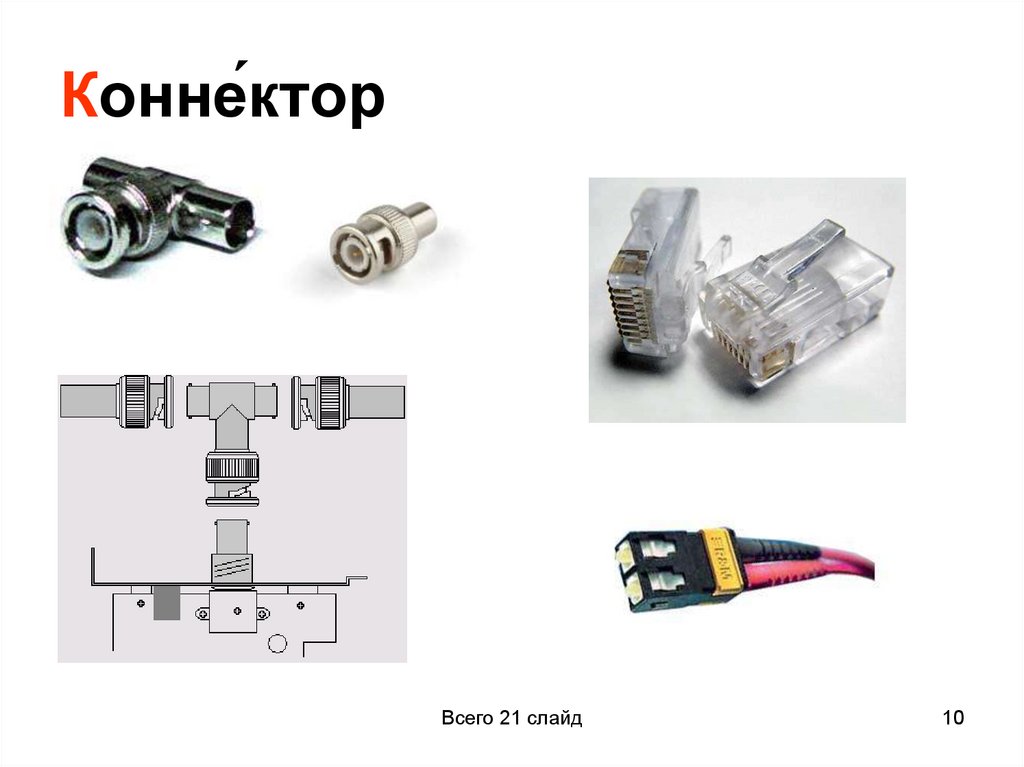

10. Конне́ктор

Всего 21 слайд
10

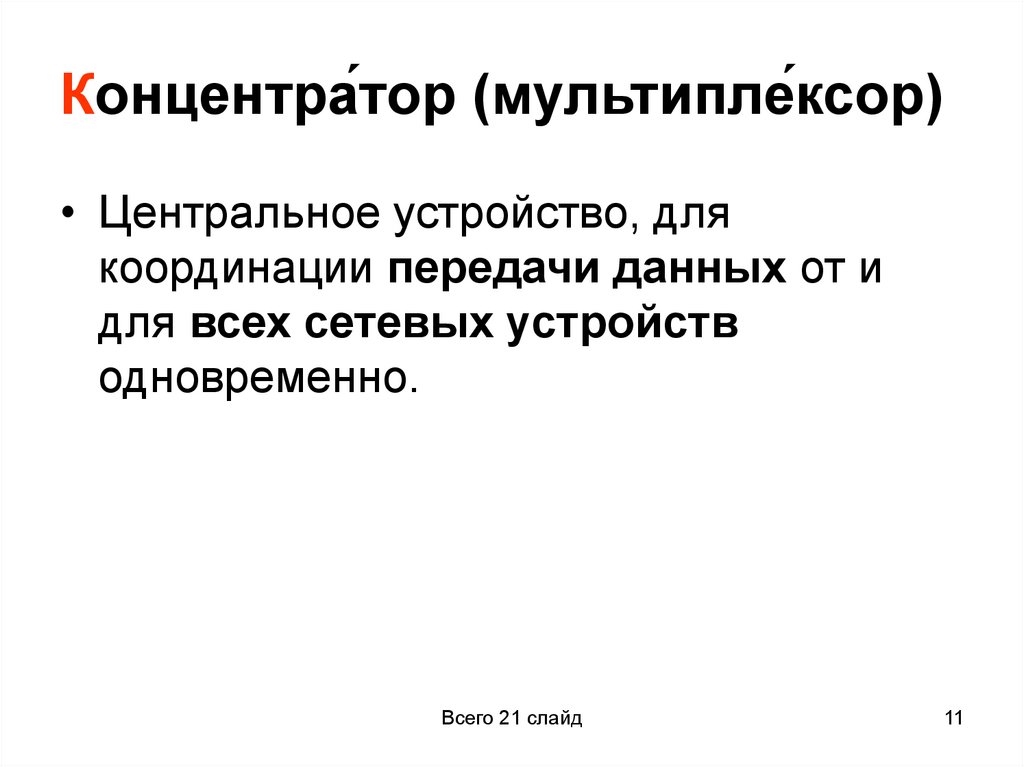

11. Концентра́тор (мультипле́ксор)

• Центральное устройство, для
координации передачи данных от и
для всех сетевых устройств
одновременно.
Всего 21 слайд
11

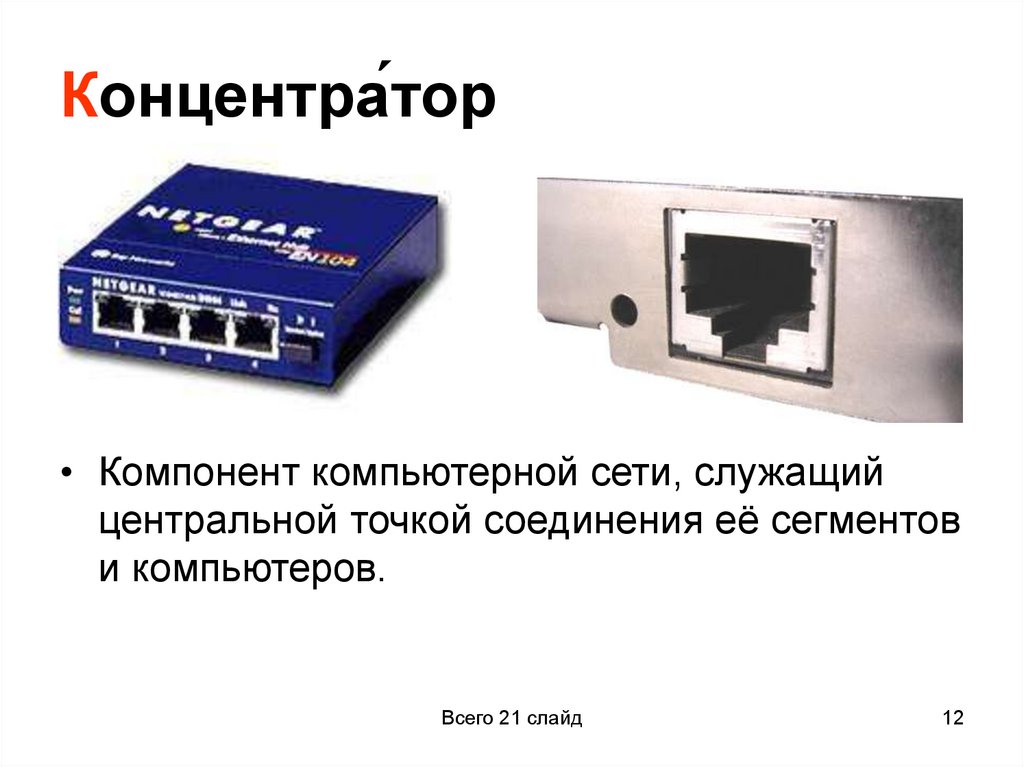

12. Концентра́тор

• Компонент компьютерной сети, служащий
центральной точкой соединения её сегментов
и компьютеров.
Всего 21 слайд
12

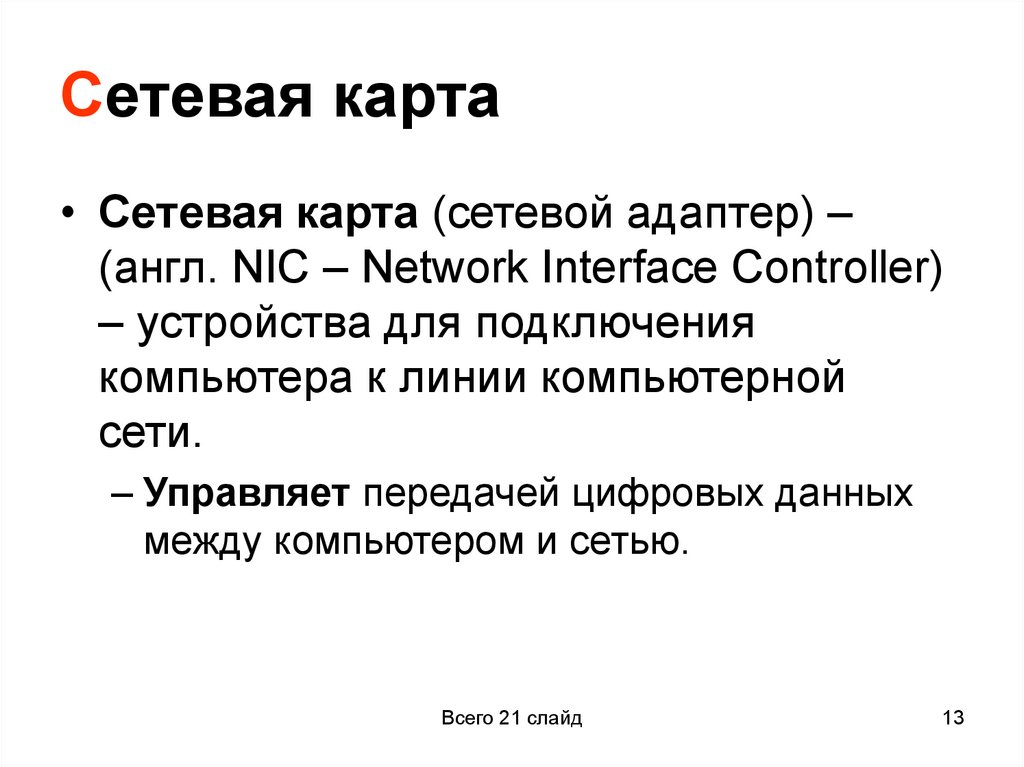

13. Сетевая карта

• Сетевая карта (сетевой адаптер) –
(англ. NIC – Network Interface Controller)
– устройства для подключения
компьютера к линии компьютерной
сети.
– Управляет передачей цифровых данных
между компьютером и сетью.
Всего 21 слайд
13

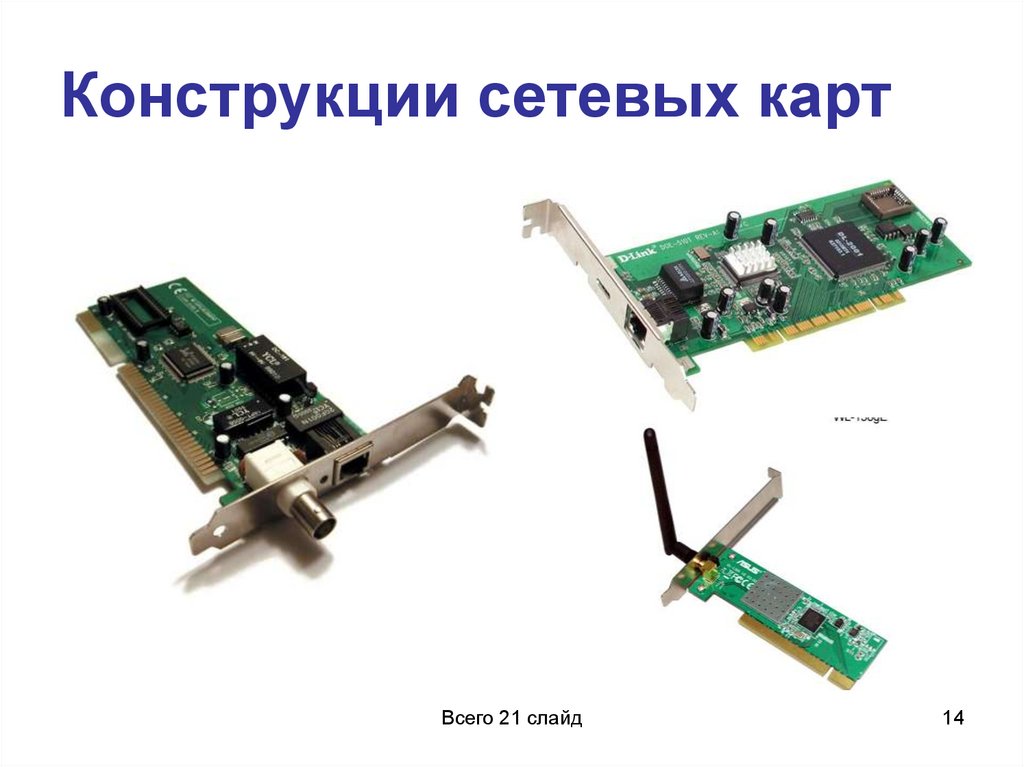

14. Конструкции сетевых карт

Всего 21 слайд
14

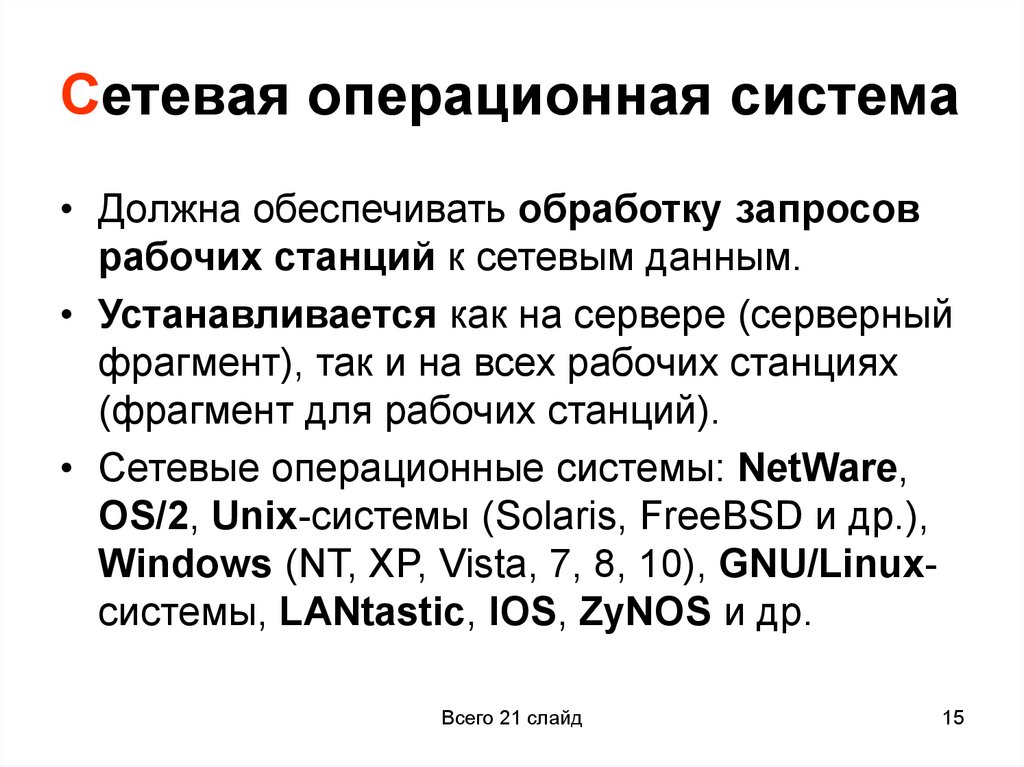

15. Сетевая операционная система

• Должна обеспечивать обработку запросов
рабочих станций к сетевым данным.
• Устанавливается как на сервере (серверный
фрагмент), так и на всех рабочих станциях
(фрагмент для рабочих станций).
• Сетевые операционные системы: NetWare,
OS/2, Unix-системы (Solaris, FreeBSD и др.),
Windows (NT, XP, Vista, 7, 8, 10), GNU/Linuxсистемы, LANtastic, IOS, ZyNOS и др.
Всего 21 слайд
15

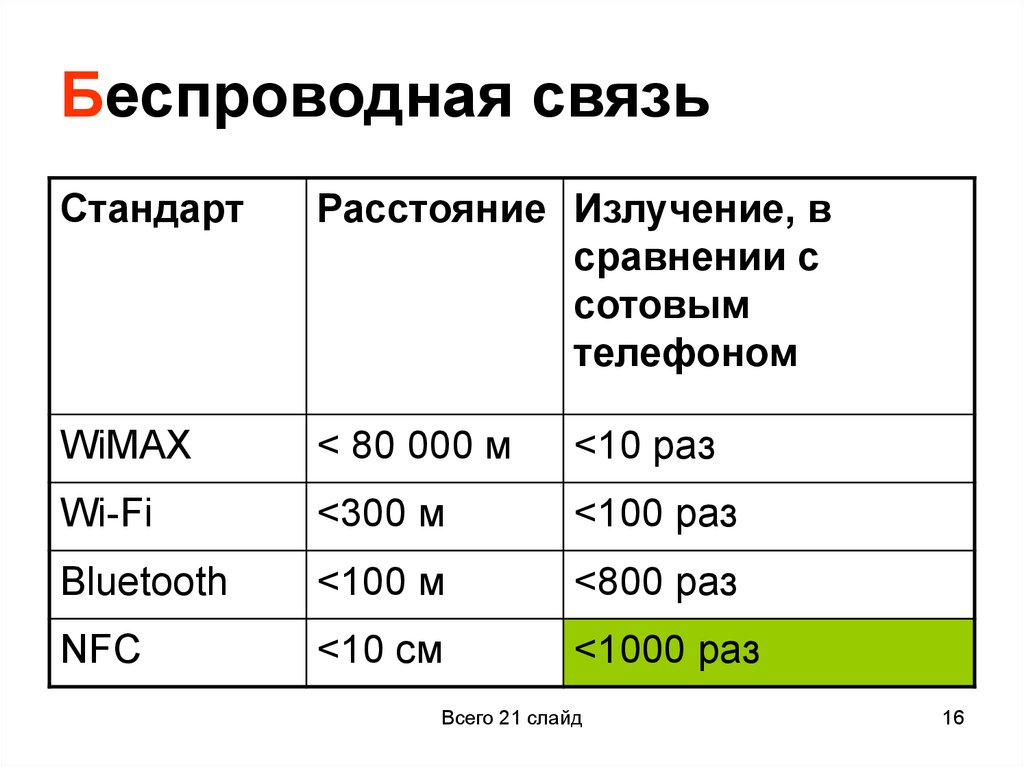

16. Беспроводная связь

Стандарт
Расстояние Излучение, в
сравнении с
сотовым
телефоном
WiMAX
< 80 000 м
<10 раз
Wi-Fi
<300 м
<100 раз
Bluetooth
<100 м
<800 раз
NFC
<10 см
<1000 раз
Всего 21 слайд
16

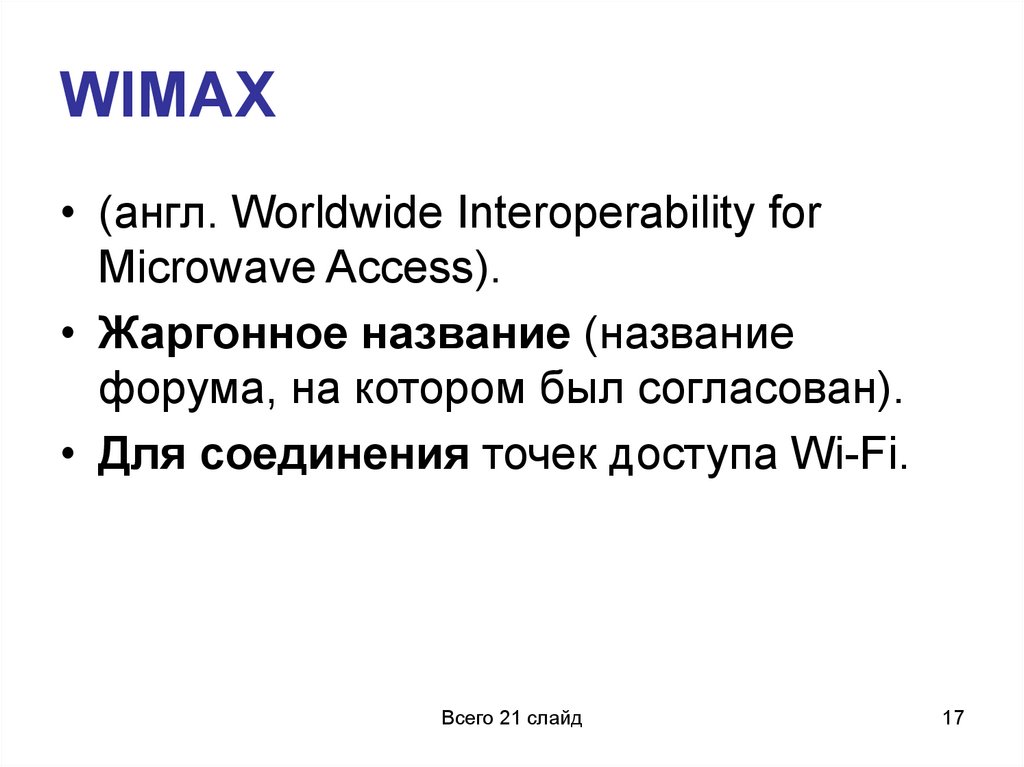

17. WIMAX

• (англ. Worldwide Interoperability for
Microwave Access).
• Жаргонное название (название
форума, на котором был согласован).
• Для соединения точек доступа Wi-Fi.
Всего 21 слайд
17

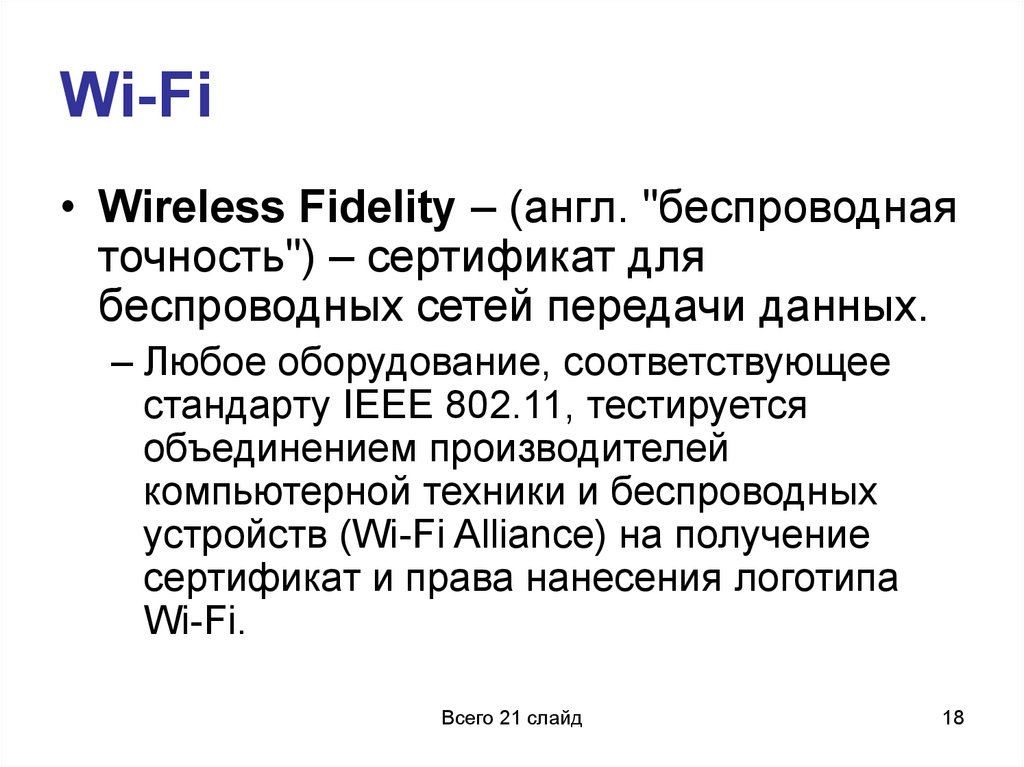

18. Wi-Fi

• Wireless Fidelity – (англ. "беспроводная
точность") – сертификат для
беспроводных сетей передачи данных.
– Любое оборудование, соответствующее
стандарту IEEE 802.11, тестируется
объединением производителей
компьютерной техники и беспроводных
устройств (Wi-Fi Alliance) на получение
сертификат и права нанесения логотипа
Wi-Fi.
Всего 21 слайд
18

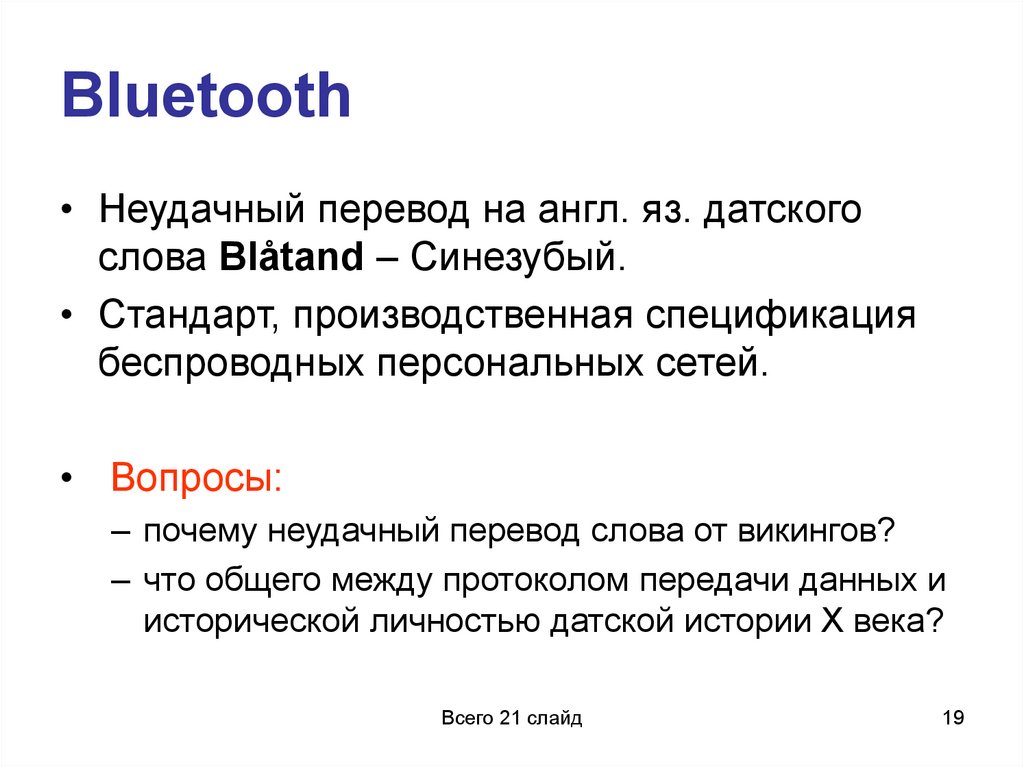

19. Bluetooth

• Неудачный перевод на англ. яз. датского
слова Blåtand – Синезубый.
• Стандарт, производственная спецификация
беспроводных персональных сетей.
• Вопросы:
– почему неудачный перевод слова от викингов?
– что общего между протоколом передачи данных и
исторической личностью датской истории X века?
Всего 21 слайд
19

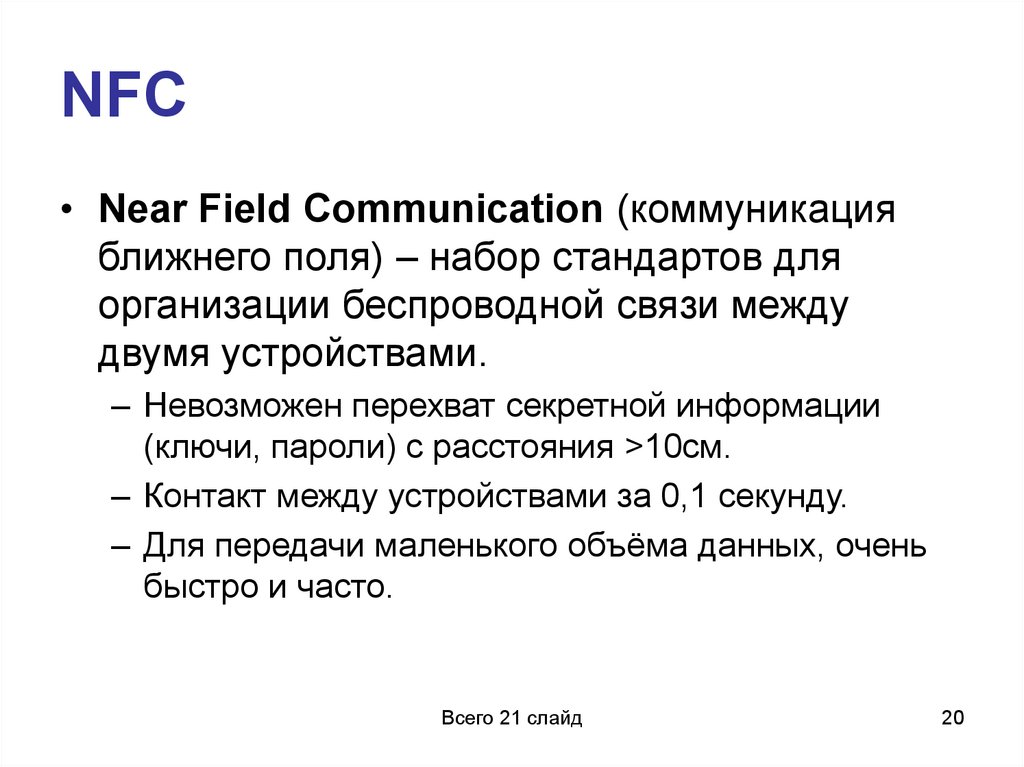

20. NFC

• Near Field Communication (коммуникация
ближнего поля) – набор стандартов для
организации беспроводной связи между
двумя устройствами.
– Невозможен перехват секретной информации
(ключи, пароли) с расстояния >10см.
– Контакт между устройствами за 0,1 секунду.
– Для передачи маленького объёма данных, очень
быстро и часто.
Всего 21 слайд
20

21. Спасибо за внимание!

С удовольствием отвечу на вопросы
© Сергей Вячеславович Калитин, 2020
