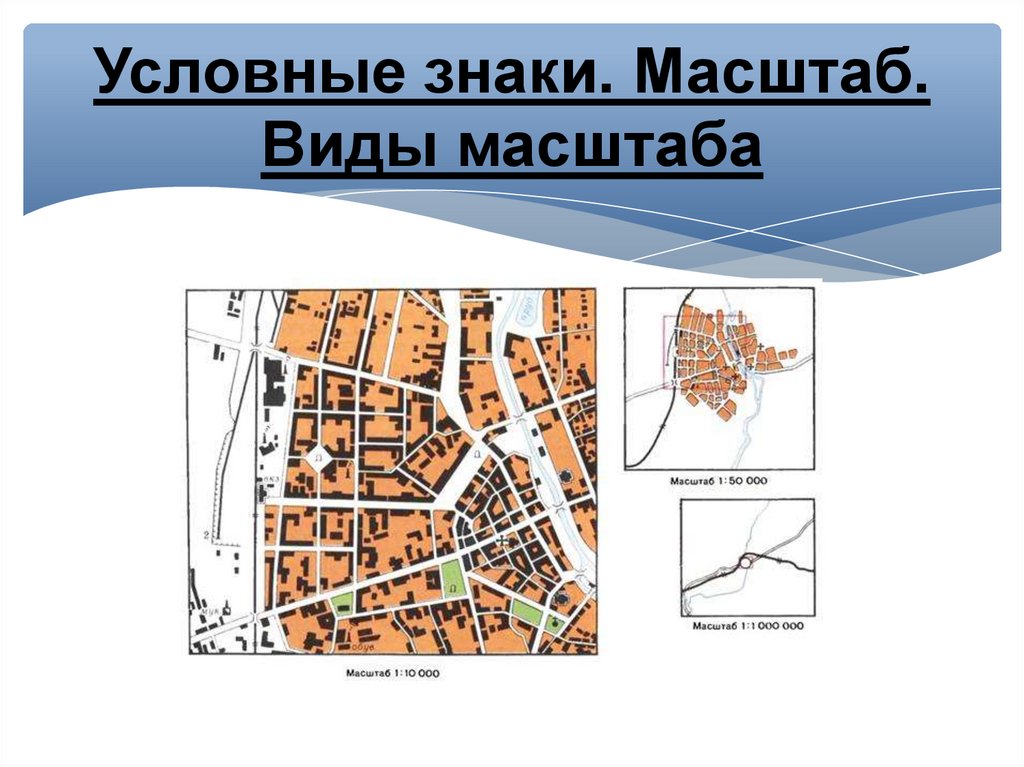

Условные знаки. Масштаб. Виды масштаба

1.

Условные знаки. Масштаб.
Виды масштаба

2.

Без знания букв нельзя
прочитать книгу.
Химики используют язык
символов химических
элементов.
Музыканты из разных стран
понимают друг друга, так как
используют особый язык –
ноты.
Для математиков таким
языком являются цифры.

3.

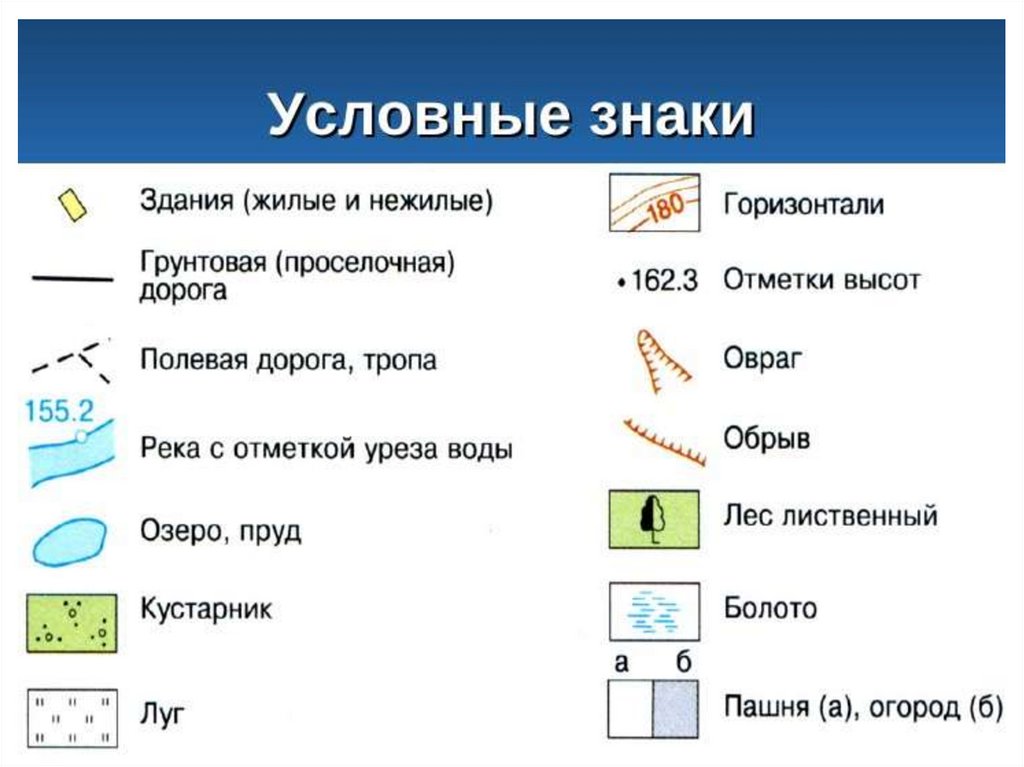

Для географов таким языком является язык карты.
Знаки и обозначения на ней поймет и ученый, и
геолог, и военный любой страны. Этот язык помогает
создавать планы местности, карты, ориентироваться
на любой территории. Без знания условных знаков
нельзя понять изображение местности.

4.

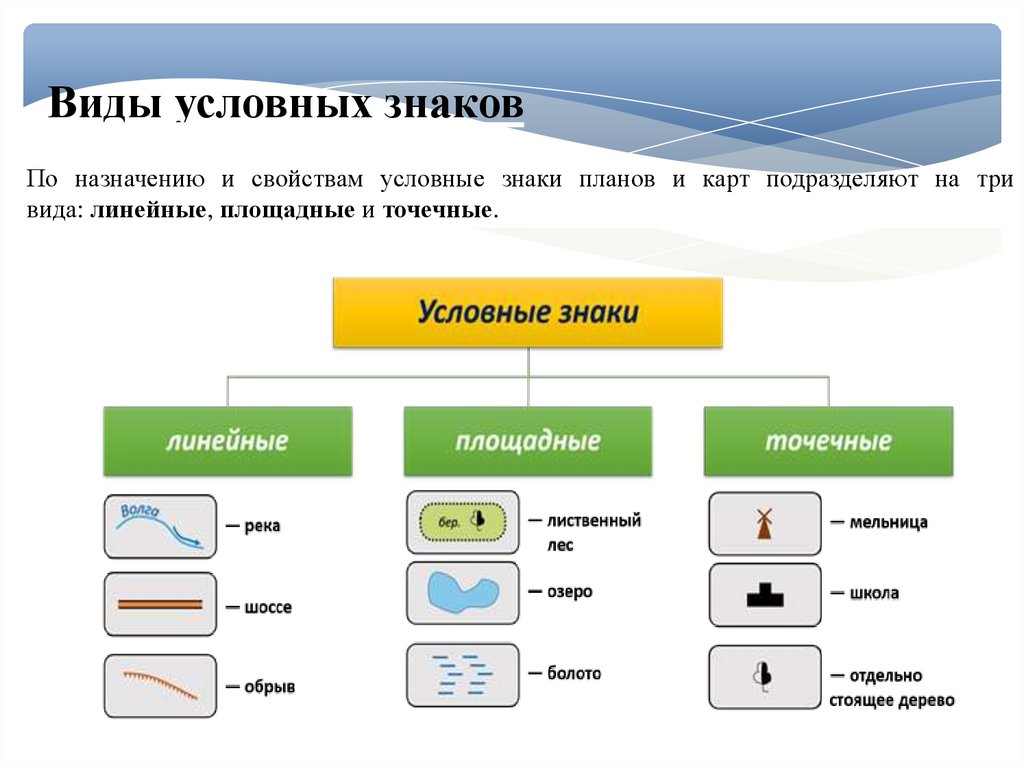

Виды условных знаков
По назначению и свойствам условные знаки планов и карт подразделяют на три
вида: линейные, площадные и точечные.

5.

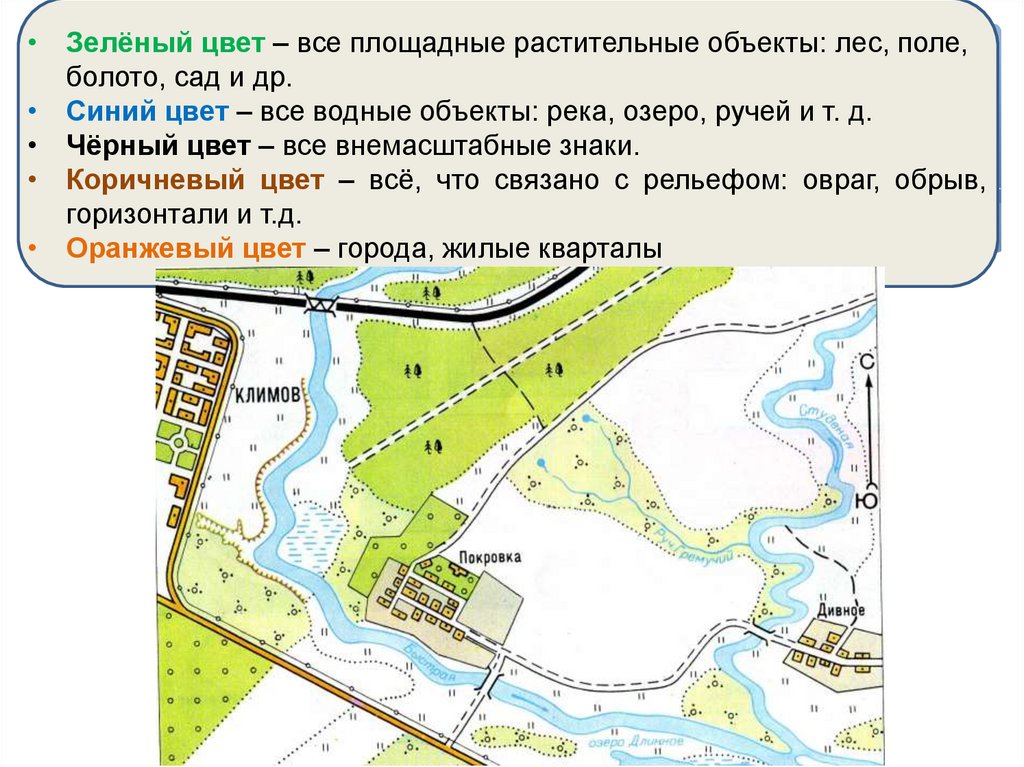

• Зелёный цвет – все площадные растительные объекты: лес, поле,
болото, сад и др.
• Синий цвет – все водные объекты: река, озеро, ручей и т. д.
• Чёрный цвет – все внемасштабные знаки.
• Коричневый цвет – всё, что связано с рельефом: овраг, обрыв,
горизонтали и т.д.
• Оранжевый цвет – города, жилые кварталы

6.

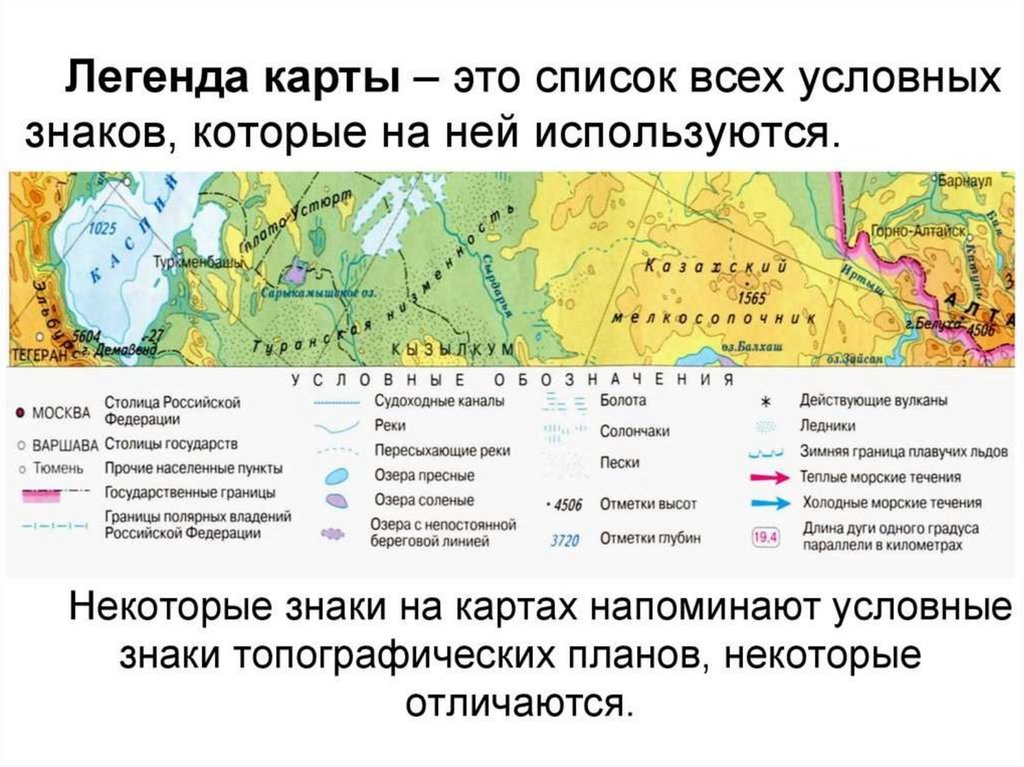

7.

8.

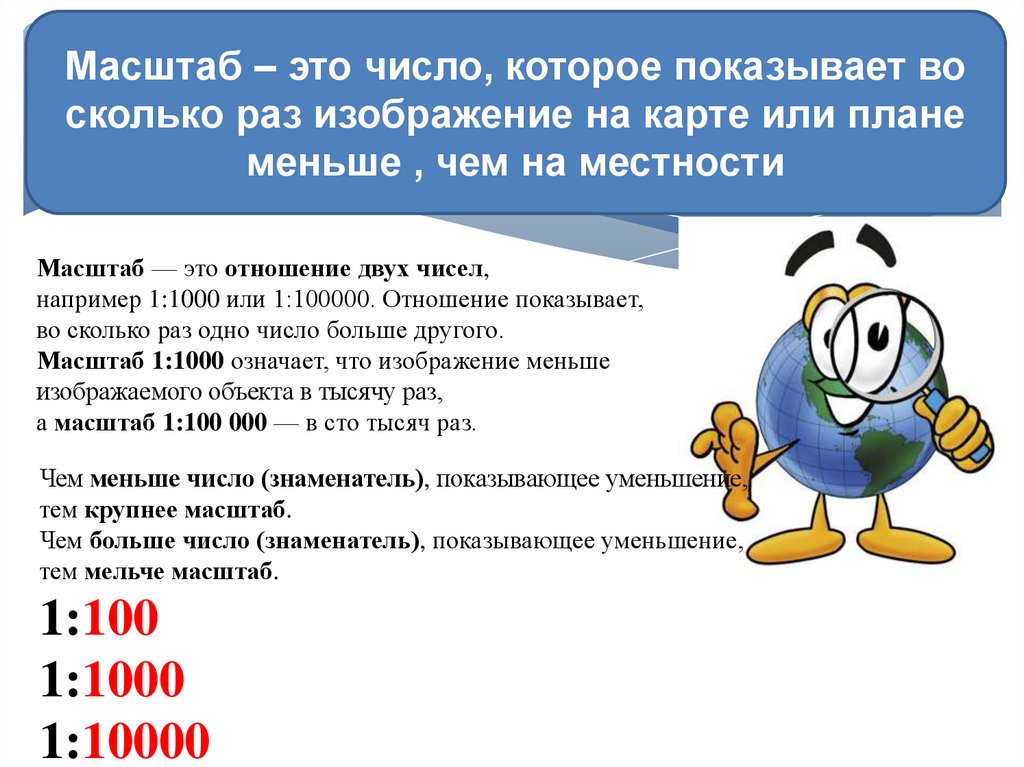

Масштаб – это число, которое показывает во
сколько раз изображение на карте или плане
меньше , чем на местности
Масштаб — это отношение двух чисел,
например 1:1000 или 1:100000. Отношение показывает,
во сколько раз одно число больше другого.
Масштаб 1:1000 означает, что изображение меньше
изображаемого объекта в тысячу раз,
а масштаб 1:100 000 — в сто тысяч раз.
Чем меньше число (знаменатель), показывающее уменьшение,
тем крупнее масштаб.
Чем больше число (знаменатель), показывающее уменьшение,
тем мельче масштаб.
1:100
1:1000
1:10000

9.

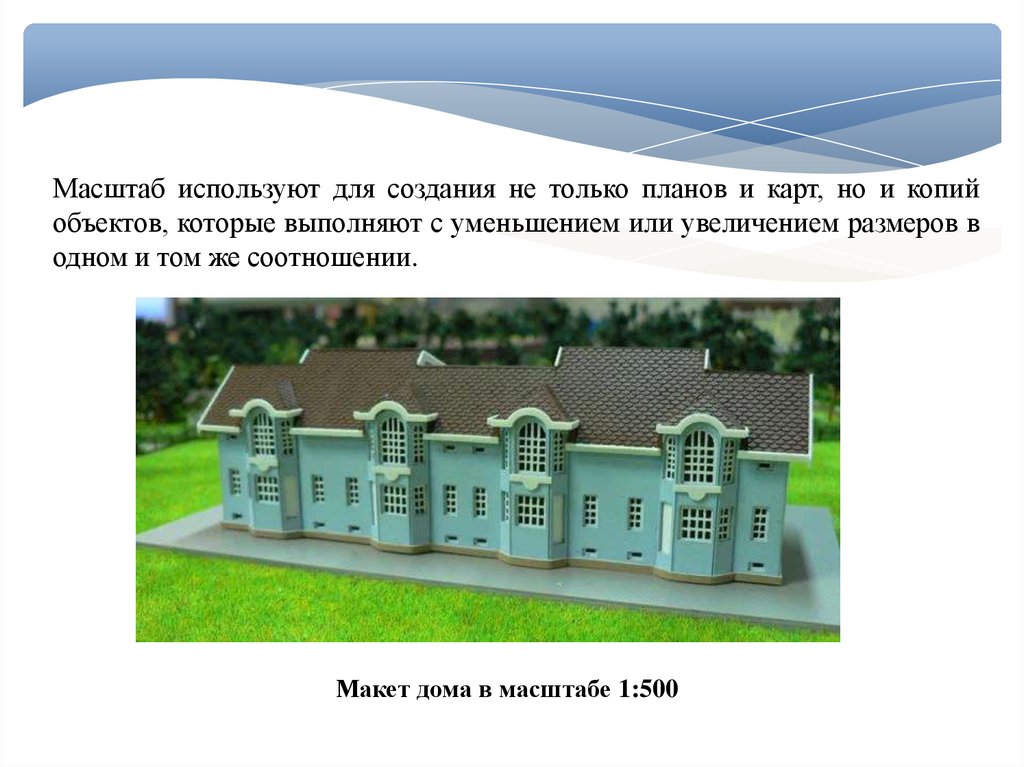

Масштаб используют для создания не только планов и карт, но и копий
объектов, которые выполняют с уменьшением или увеличением размеров в
одном и том же соотношении.
Макет дома в масштабе 1:500

10.

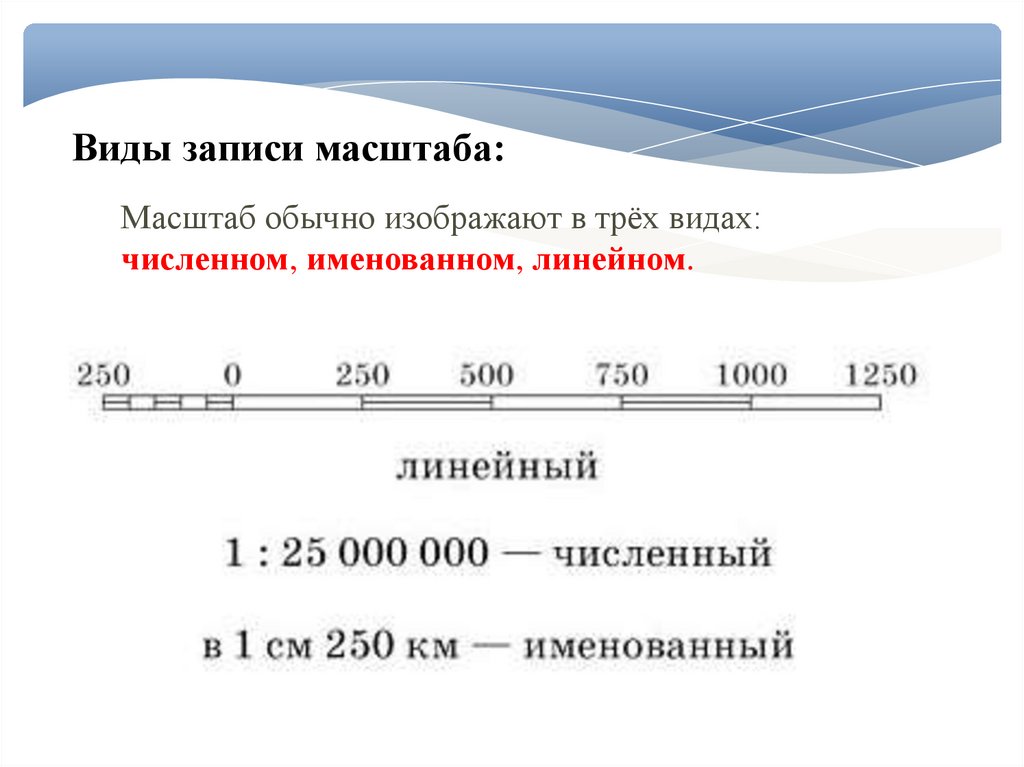

Виды записи масштаба:
Масштаб обычно изображают в трёх видах:
численном, именованном, линейном.

11.

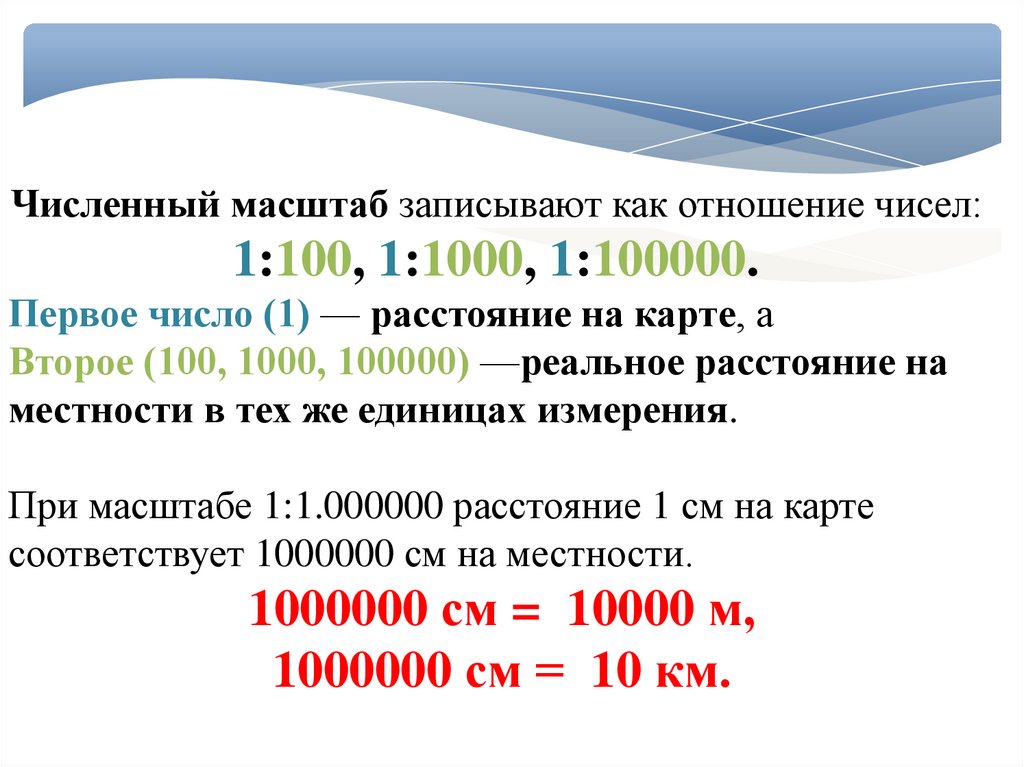

Численный масштаб записывают как отношение чисел:
1:100, 1:1000, 1:100000.
Первое число (1) — расстояние на карте, а
Второе (100, 1000, 100000) —реальное расстояние на
местности в тех же единицах измерения.
При масштабе 1:1.000000 расстояние 1 см на карте
соответствует 1000000 см на местности.
1000000 см = 10000 м,
1000000 см = 10 км.

12.

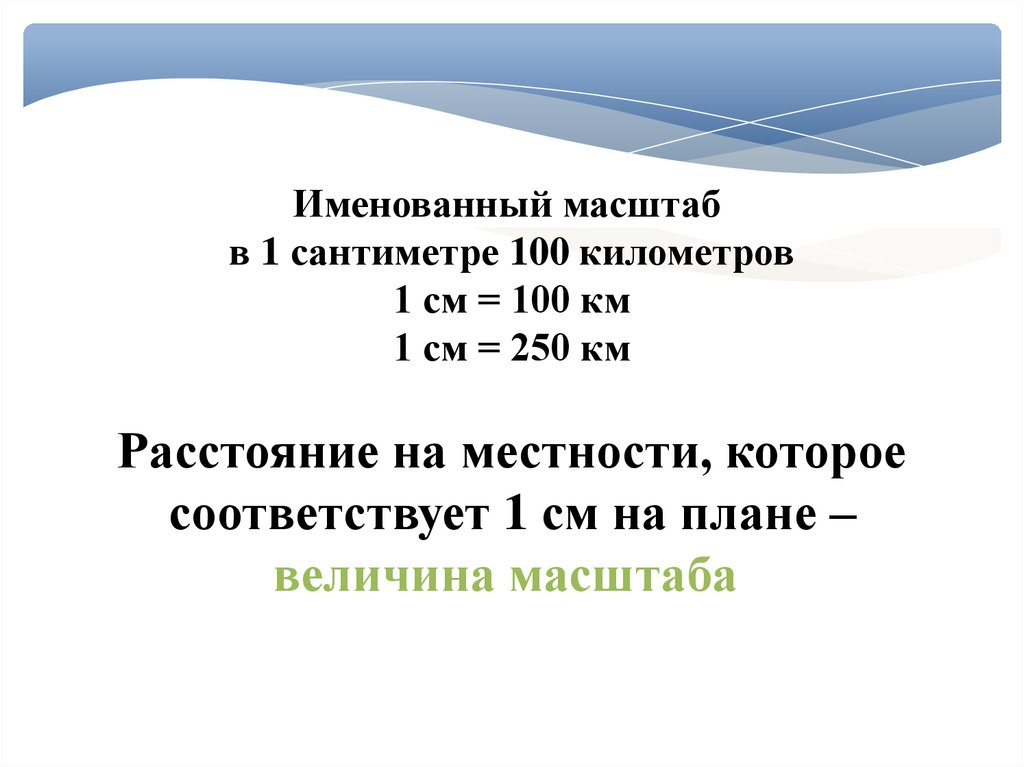

Именованный масштаб
в 1 сантиметре 100 километров
1 см = 100 км
1 см = 250 км
Расстояние на местности, которое
соответствует 1 см на плане –
величина масштаба

13.

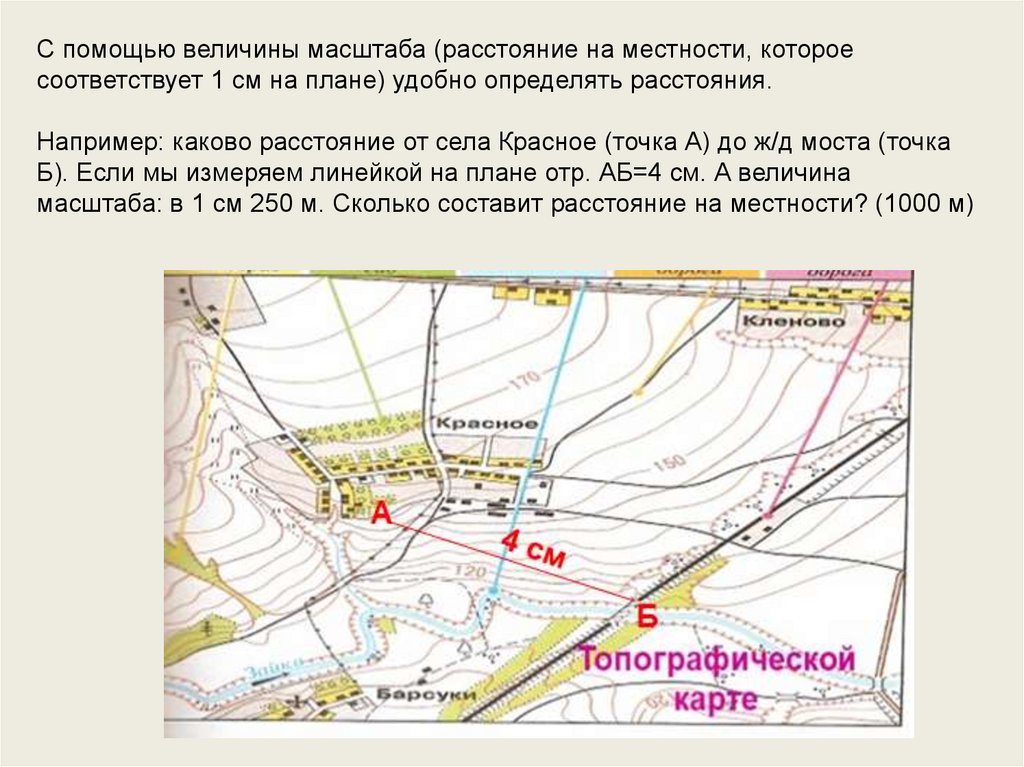

С помощью величины масштаба (расстояние на местности, которое
соответствует 1 см на плане) удобно определять расстояния.
Например: каково расстояние от села Красное (точка А) до ж/д моста (точка
Б). Если мы измеряем линейкой на плане отр. АБ=4 см. А величина
масштаба: в 1 см 250 м. Сколько составит расстояние на местности? (1000 м)

14.

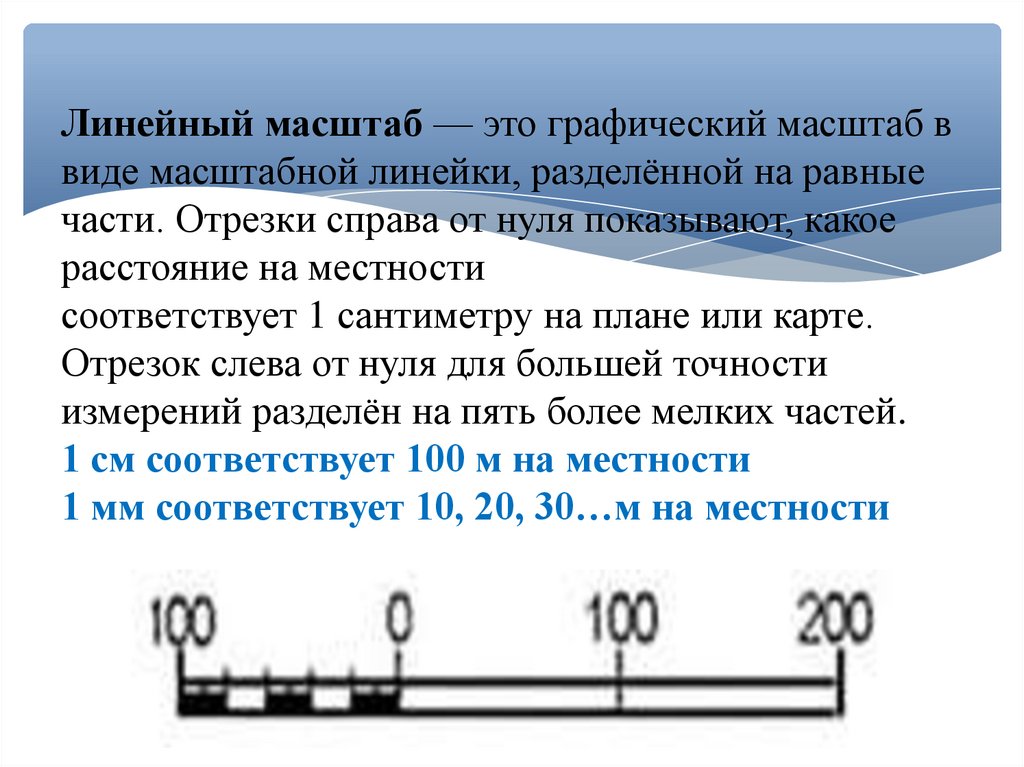

Линейный масштаб — это графический масштаб в
виде масштабной линейки, разделённой на равные
части. Отрезки справа от нуля показывают, какое
расстояние на местности
соответствует 1 сантиметру на плане или карте.
Отрезок слева от нуля для большей точности
измерений разделён на пять более мелких частей.
1 см соответствует 100 м на местности
1 мм соответствует 10, 20, 30…м на местности

15.

А
Б

16.

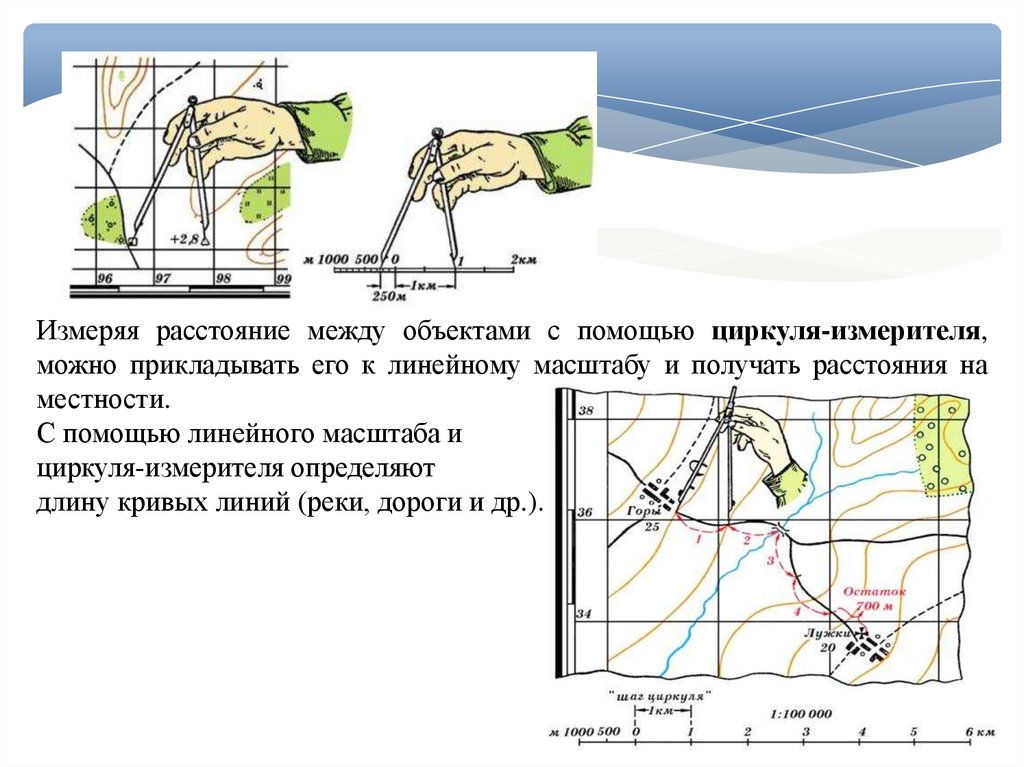

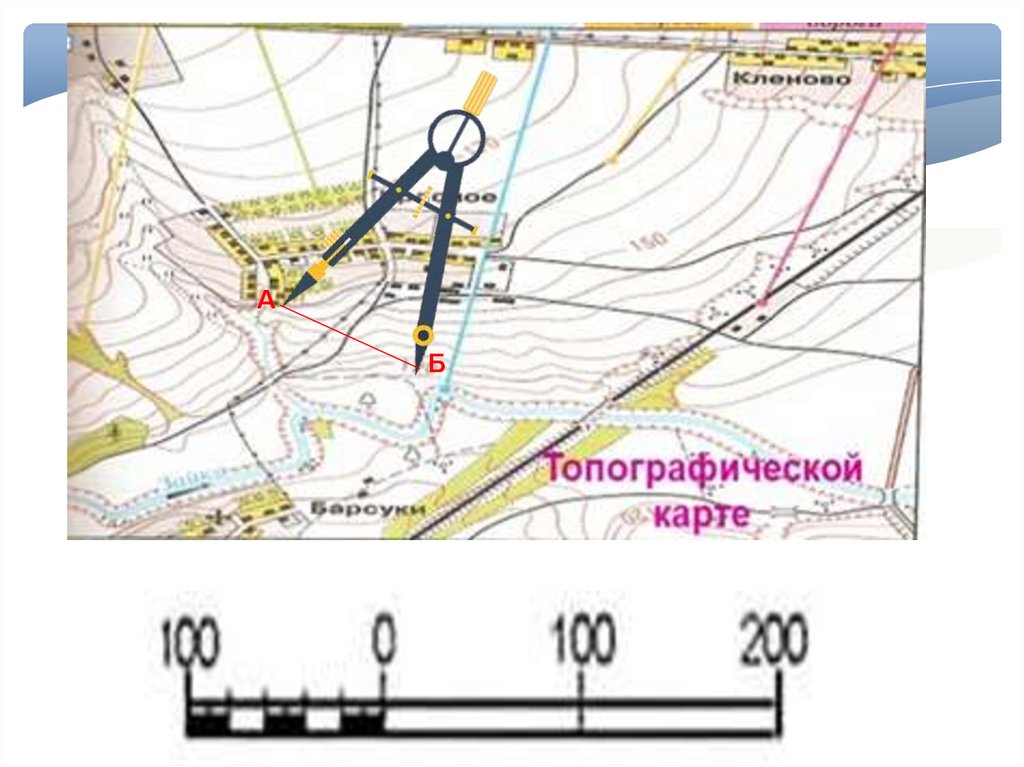

Измеряя расстояние между объектами с помощью циркуля-измерителя,
можно прикладывать его к линейному масштабу и получать расстояния на
местности.
С помощью линейного масштаба и
циркуля-измерителя определяют
длину кривых линий (реки, дороги и др.).

17.

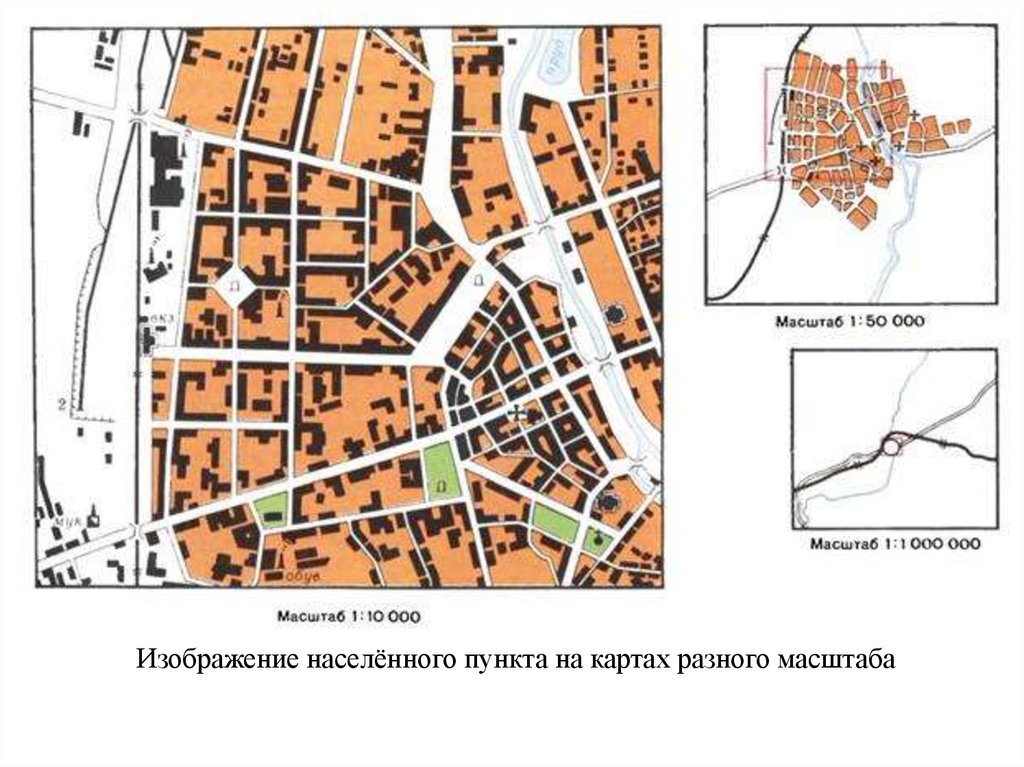

Изображение населённого пункта на картах разного масштаба

18.

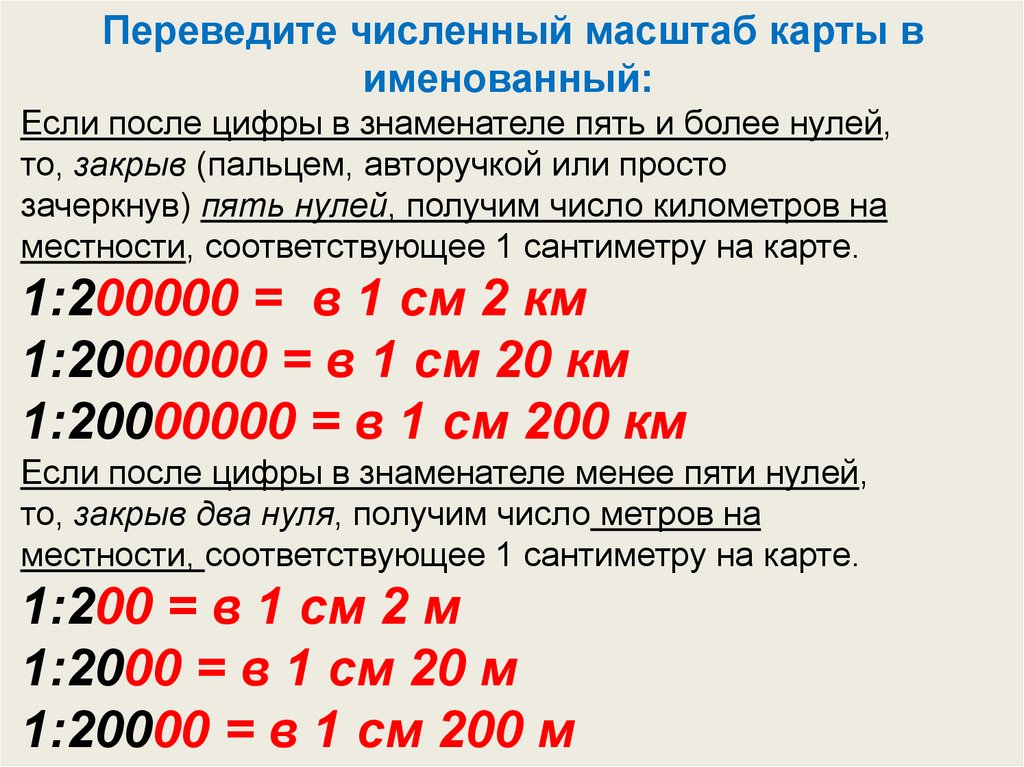

Переведите численный масштаб карты в
именованный:
Если после цифры в знаменателе пять и более нулей,
то, закрыв (пальцем, авторучкой или просто
зачеркнув) пять нулей, получим число километров на
местности, соответствующее 1 сантиметру на карте.
1:200000 = в 1 см 2 км
1:2000000 = в 1 см 20 км
1:20000000 = в 1 см 200 км
Если после цифры в знаменателе менее пяти нулей,
то, закрыв два нуля, получим число метров на
местности, соответствующее 1 сантиметру на карте.
1:200 = в 1 см 2 м
1:2000 = в 1 см 20 м
1:20000 = в 1 см 200 м

19.

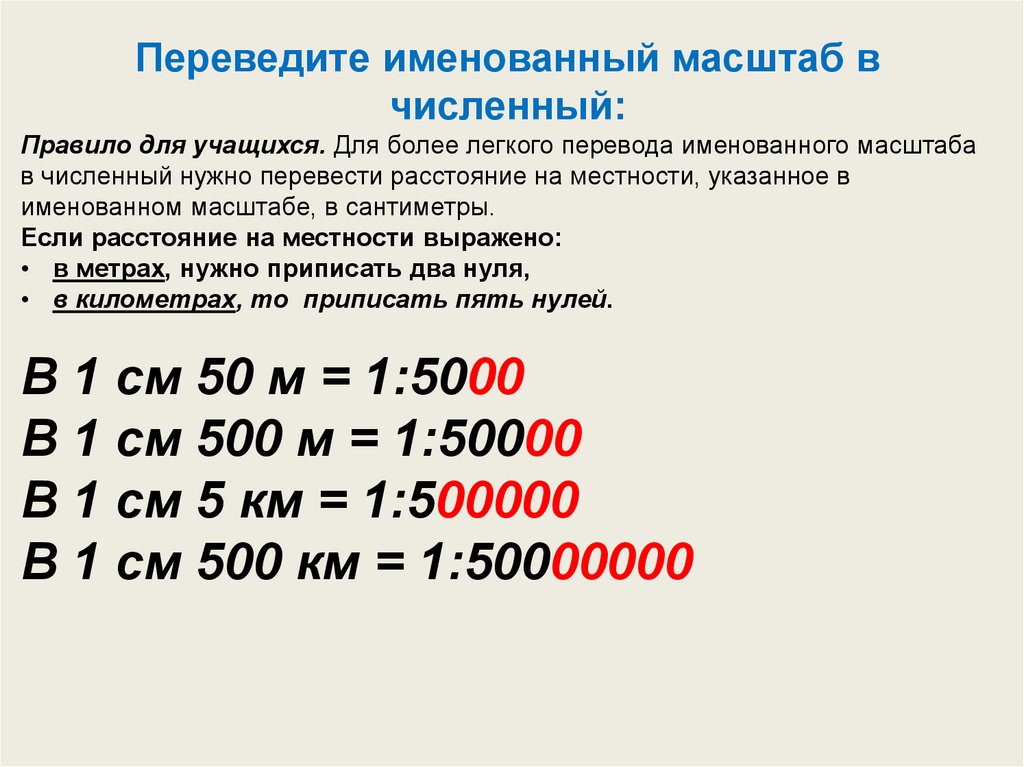

Переведите именованный масштаб в
численный:
Правило для учащихся. Для более легкого перевода именованного масштаба
в численный нужно перевести расстояние на местности, указанное в
именованном масштабе, в сантиметры.
Если расстояние на местности выражено:
• в метрах, нужно приписать два нуля,
• в километрах, то приписать пять нулей.
В 1 см 50 м = 1:5000
В 1 см 500 м = 1:50000
В 1 см 5 км = 1:500000
В 1 см 500 км = 1:50000000

20.

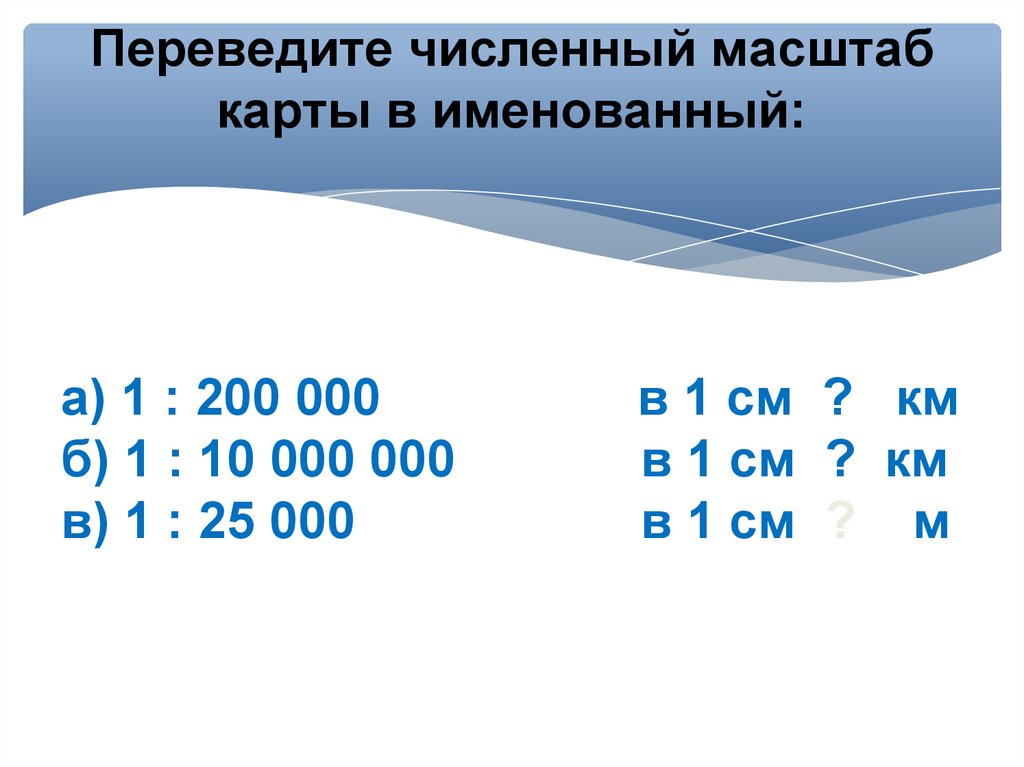

Переведите численный масштаб
карты в именованный:
а) 1 : 200 000
б) 1 : 10 000 000
в) 1 : 25 000
в 1 см ? км
в 1 см ? км
в 1 см ? м

21.

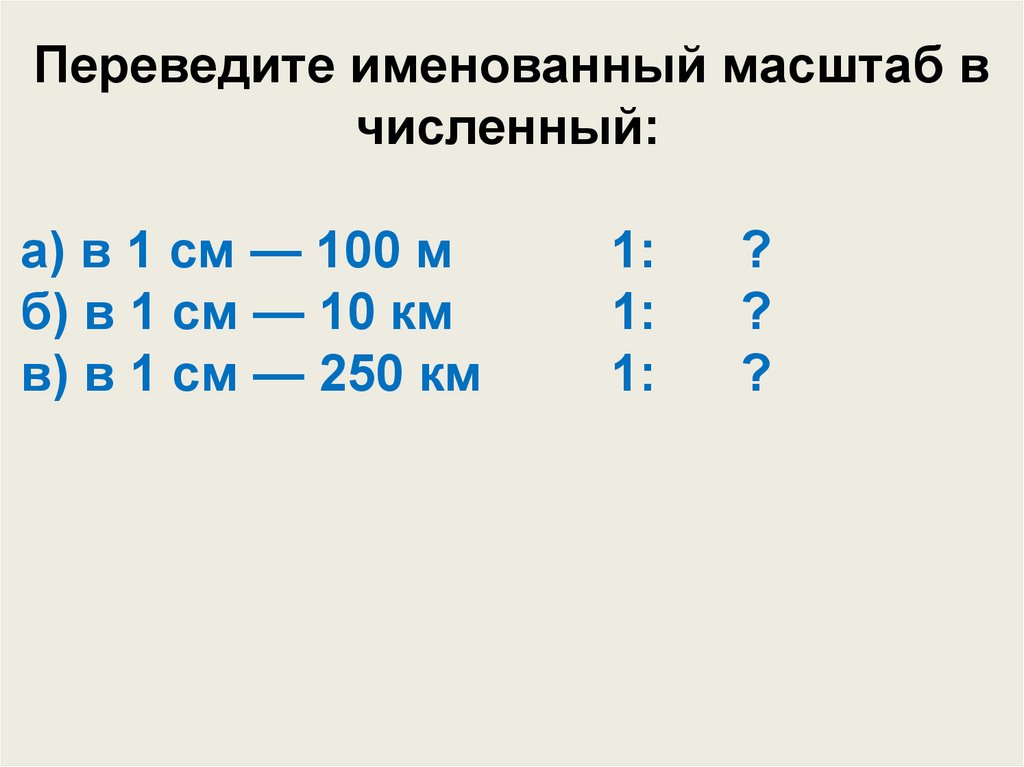

Переведите именованный масштаб в
численный:
а) в 1 см — 100 м
б) в 1 см — 10 км
в) в 1 см — 250 км
1:
1:
1:
?
?
?

22.

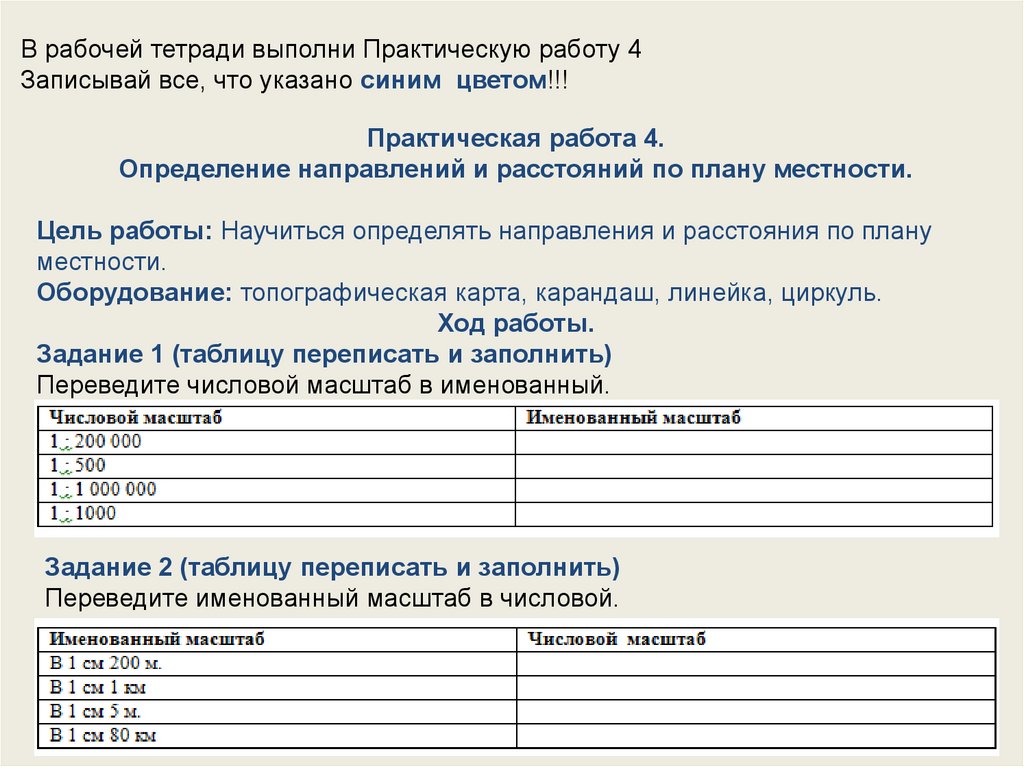

В рабочей тетради выполни Практическую работу 4
Записывай все, что указано синим цветом!!!
Практическая работа 4.
Определение направлений и расстояний по плану местности.
Цель работы: Научиться определять направления и расстояния по плану
местности.
Оборудование: топографическая карта, карандаш, линейка, циркуль.
Ход работы.
Задание 1 (таблицу переписать и заполнить)
Переведите числовой масштаб в именованный.
Задание 2 (таблицу переписать и заполнить)
Переведите именованный масштаб в числовой.

23.

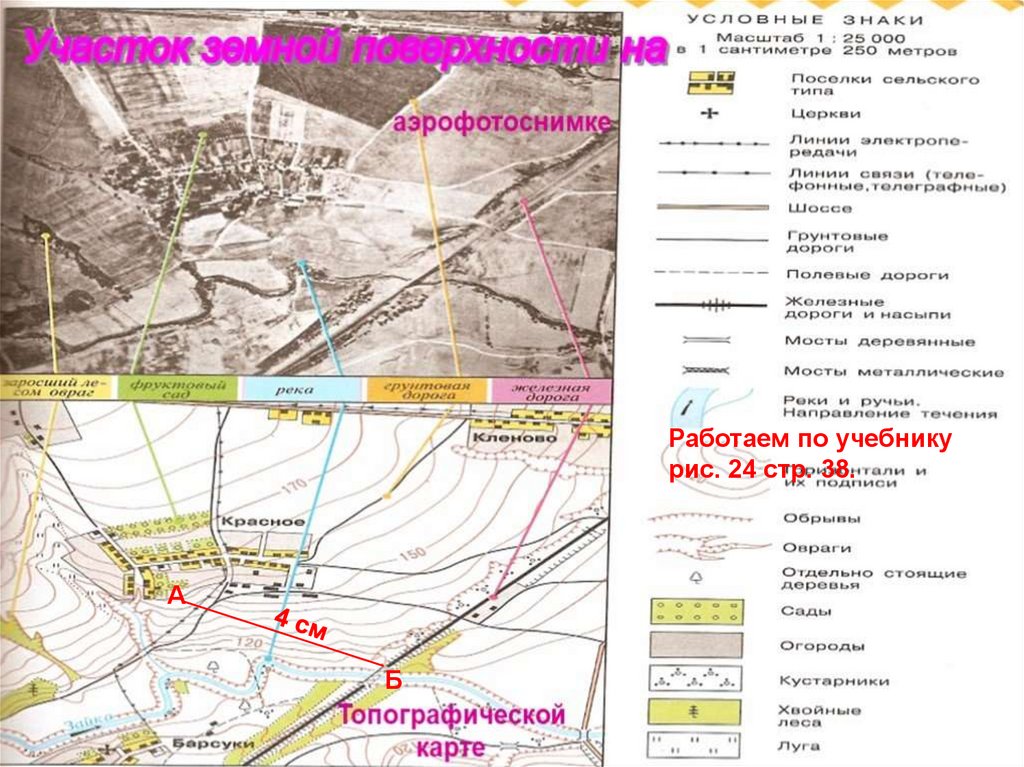

Работаем по учебнику
рис. 24 стр. 38.
А
Б

24.

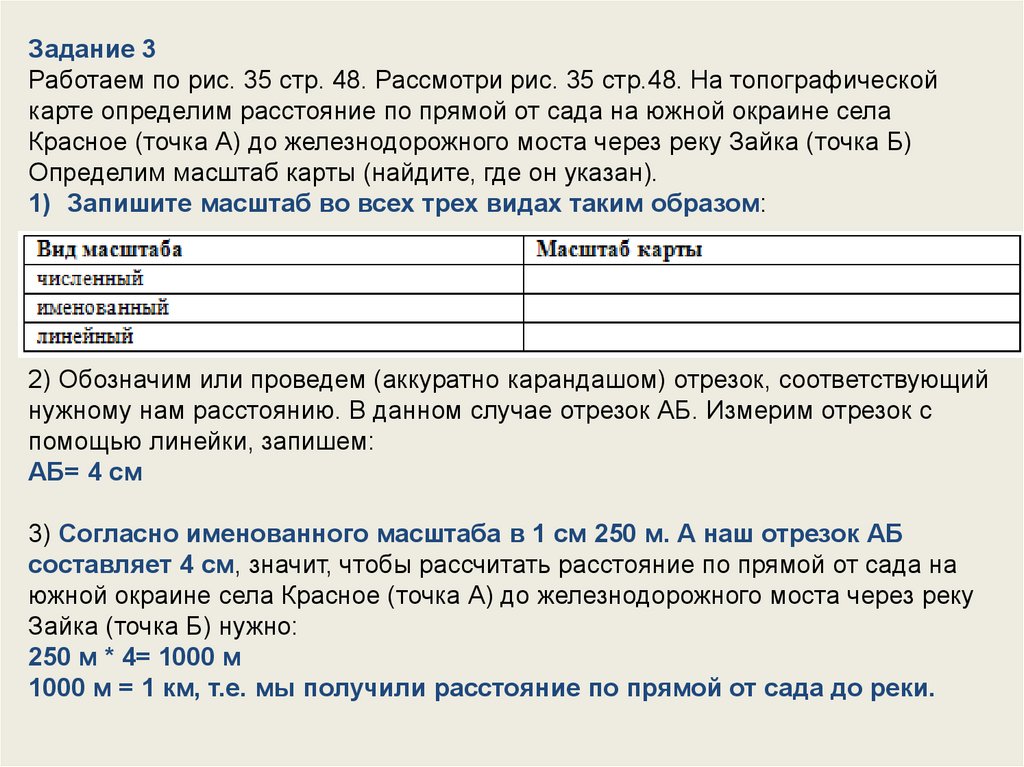

Задание 3
Работаем по рис. 35 стр. 48. Рассмотри рис. 35 стр.48. На топографической
карте определим расстояние по прямой от сада на южной окраине села
Красное (точка А) до железнодорожного моста через реку Зайка (точка Б)
Определим масштаб карты (найдите, где он указан).
1) Запишите масштаб во всех трех видах таким образом:
2) Обозначим или проведем (аккуратно карандашом) отрезок, соответствующий
нужному нам расстоянию. В данном случае отрезок АБ. Измерим отрезок с
помощью линейки, запишем:
АБ= 4 см
3) Согласно именованного масштаба в 1 см 250 м. А наш отрезок АБ
составляет 4 см, значит, чтобы рассчитать расстояние по прямой от сада на
южной окраине села Красное (точка А) до железнодорожного моста через реку
Зайка (точка Б) нужно:
250 м * 4= 1000 м
1000 м = 1 км, т.е. мы получили расстояние по прямой от сада до реки.

25.

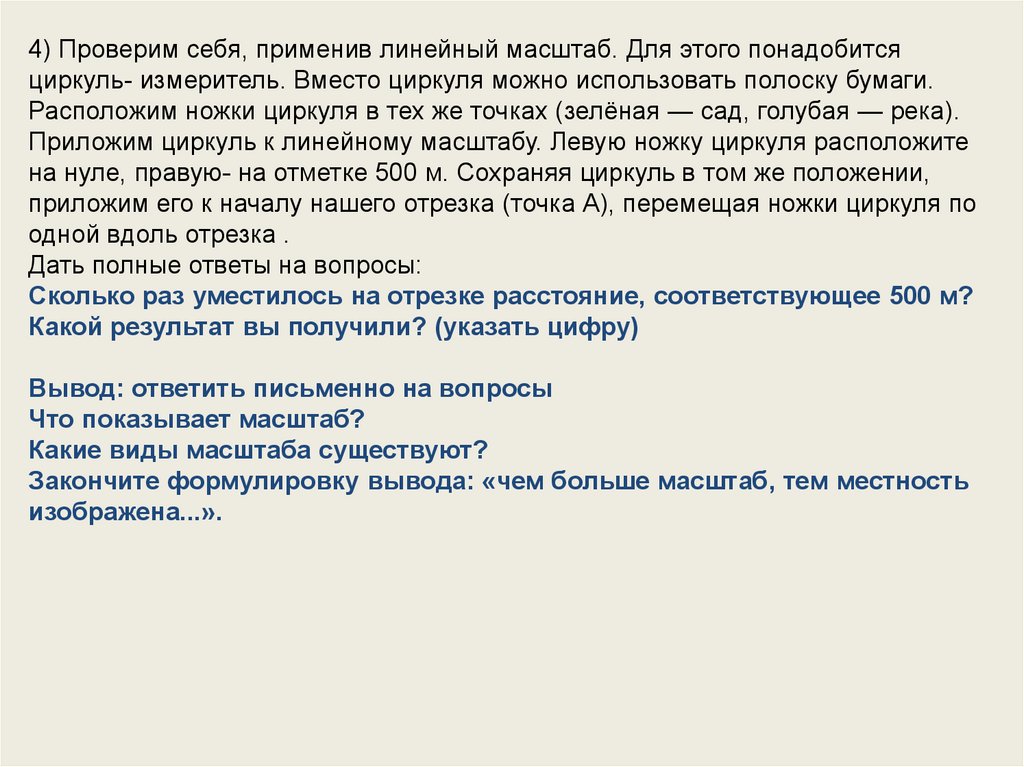

4) Проверим себя, применив линейный масштаб. Для этого понадобится
циркуль- измеритель. Вместо циркуля можно использовать полоску бумаги.
Расположим ножки циркуля в тех же точках (зелёная — сад, голубая — река).
Приложим циркуль к линейному масштабу. Левую ножку циркуля расположите
на нуле, правую- на отметке 500 м. Сохраняя циркуль в том же положении,
приложим его к началу нашего отрезка (точка А), перемещая ножки циркуля по
одной вдоль отрезка .
Дать полные ответы на вопросы:
Сколько раз уместилось на отрезке расстояние, соответствующее 500 м?
Какой результат вы получили? (указать цифру)
Вывод: ответить письменно на вопросы
Что показывает масштаб?
Какие виды масштаба существуют?
Закончите формулировку вывода: «чем больше масштаб, тем местность
изображена...».
