Периферийные устройства

1.

1

2.

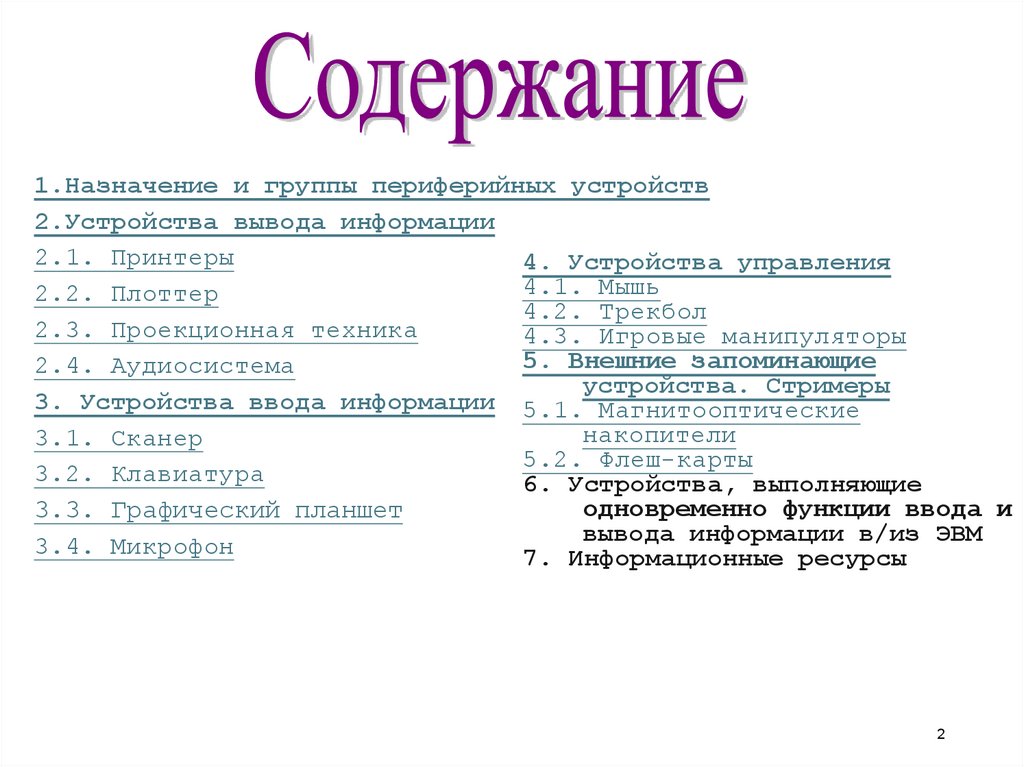

1.Назначение и группы периферийных устройств
2.Устройства вывода информации
2.1. Принтеры
4. Устройства управления
4.1. Мышь
2.2. Плоттер
4.2. Трекбол
2.3. Проекционная техника
4.3. Игровые манипуляторы
5. Внешние запоминающие
2.4. Аудиосистема
устройства. Стримеры
3. Устройства ввода информации 5.1. Магнитооптические
накопители
3.1. Сканер
5.2. Флеш-карты
3.2. Клавиатура
6. Устройства, выполняющие
одновременно функции ввода и
3.3. Графический планшет
вывода информации в/из ЭВМ
3.4. Микрофон
7. Информационные ресурсы
2

3.

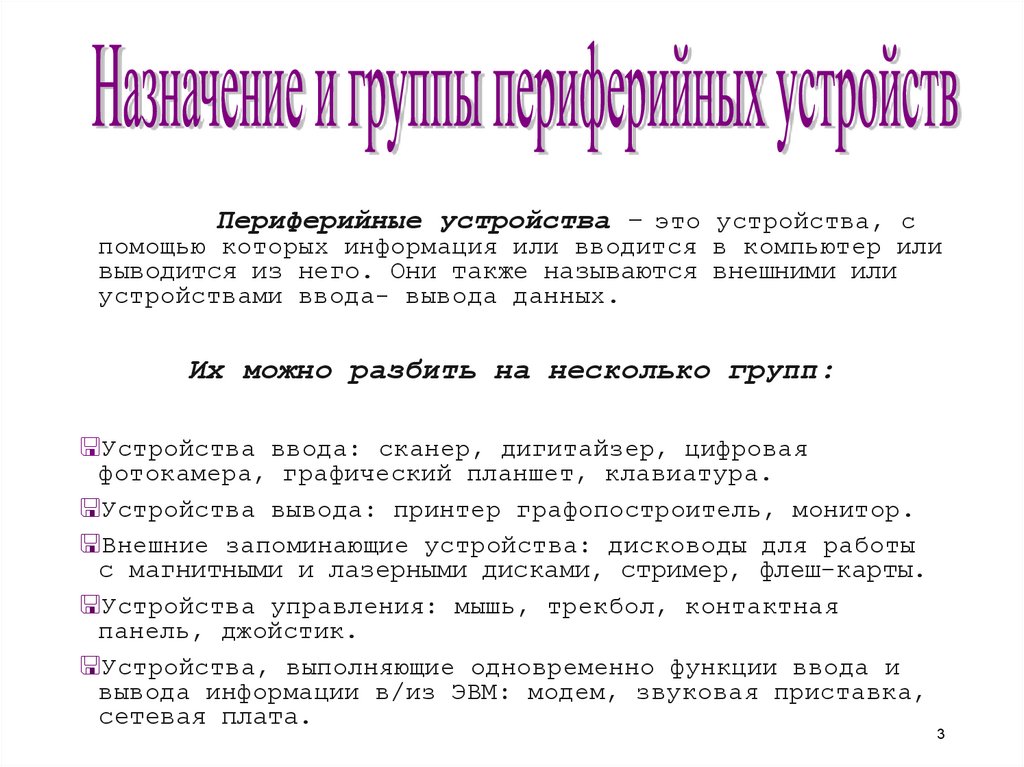

Периферийные устройства - это устройства, с
помощью которых информация или вводится в компьютер или
выводится из него. Они также называются внешними или
устройствами ввода- вывода данных.
Их можно разбить на несколько групп:
Устройства ввода: сканер, дигитайзер, цифровая
фотокамера, графический планшет, клавиатура.
Устройства вывода: принтер графопостроитель, монитор.
Внешние запоминающие устройства: дисководы для работы
с магнитными и лазерными дисками, стример, флеш-карты.
Устройства управления: мышь, трекбол, контактная
панель, джойстик.
Устройства, выполняющие одновременно функции ввода и
вывода информации в/из ЭВМ: модем, звуковая приставка,
сетевая плата.
3

4.

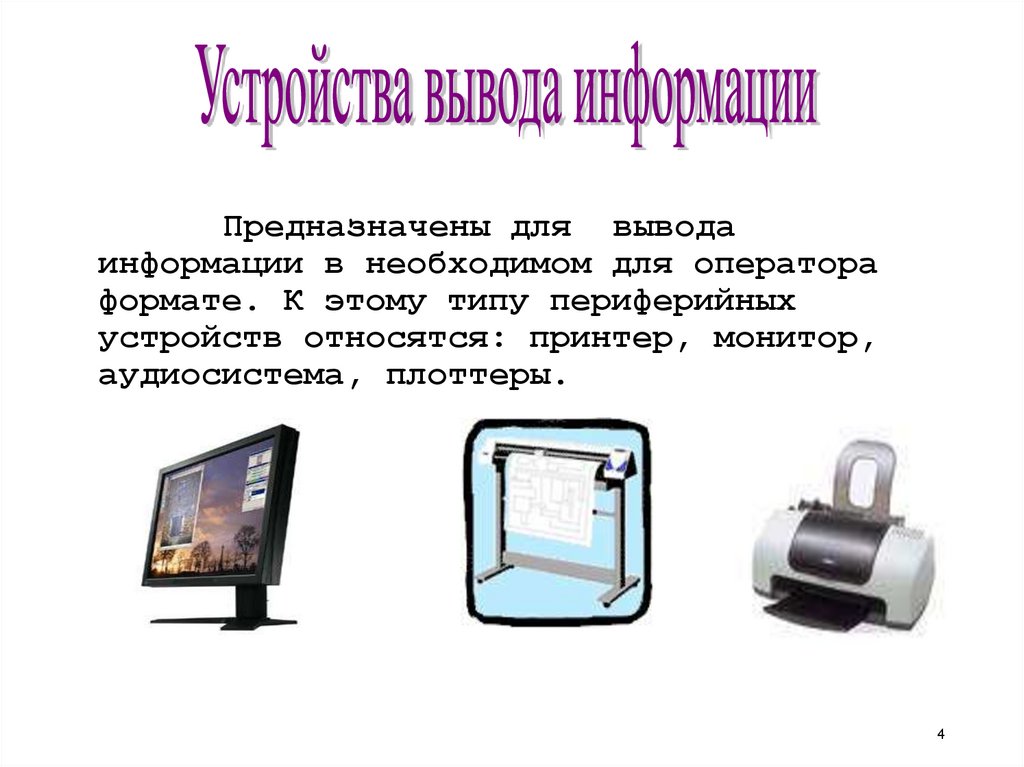

Предназначены для вывода
информации в необходимом для оператора
формате. К этому типу периферийных
устройств относятся: принтер, монитор,
аудиосистема, плоттеры.
4

5.

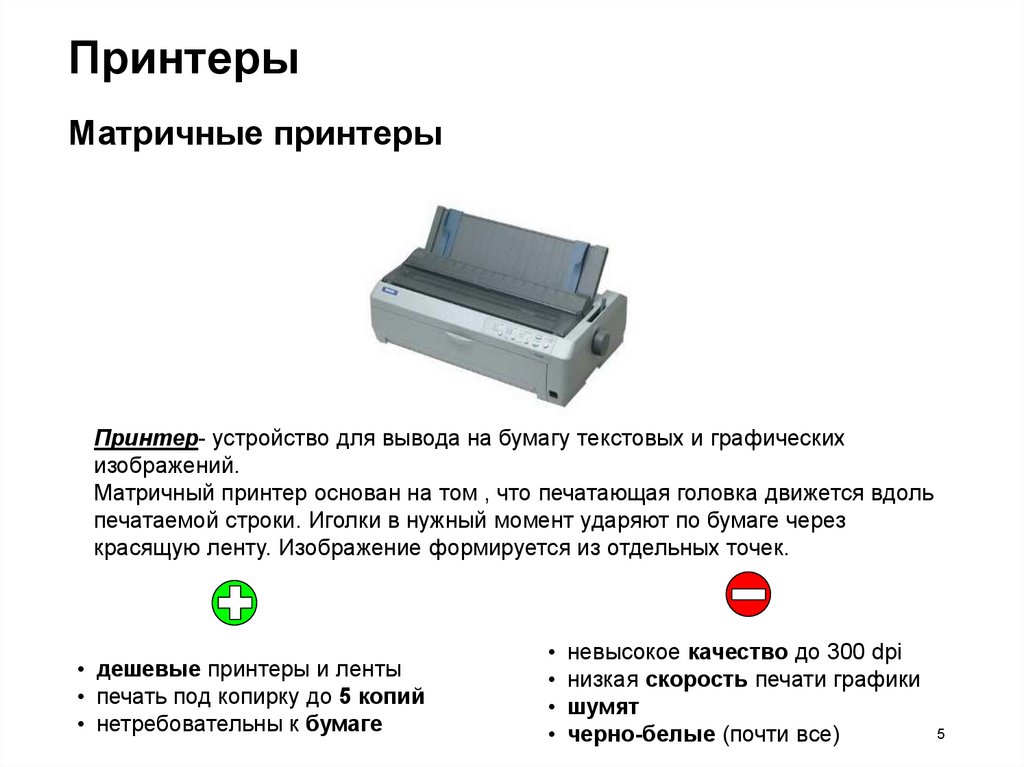

Принтеры
Матричные принтеры
Принтер- устройство для вывода на бумагу текстовых и графических
изображений.
Матричный принтер основан на том , что печатающая головка движется вдоль
печатаемой строки. Иголки в нужный момент ударяют по бумаге через
красящую ленту. Изображение формируется из отдельных точек.
• дешевые принтеры и ленты
• печать под копирку до 5 копий
• нетребовательны к бумаге
• невысокое качество до 300 dpi
• низкая скорость печати графики
• шумят
• черно-белые (почти все)
5

6.

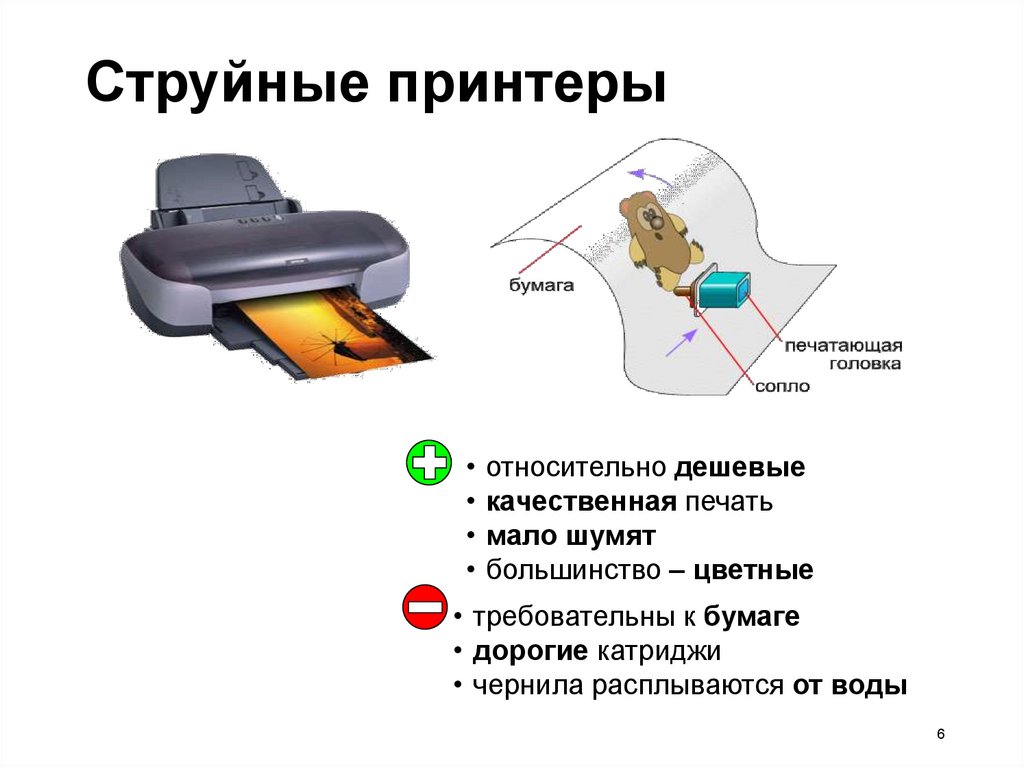

Струйные принтеры
• относительно дешевые
• качественная печать
• мало шумят
• большинство – цветные
• требовательны к бумаге
• дорогие катриджи
• чернила расплываются от воды
6

7.

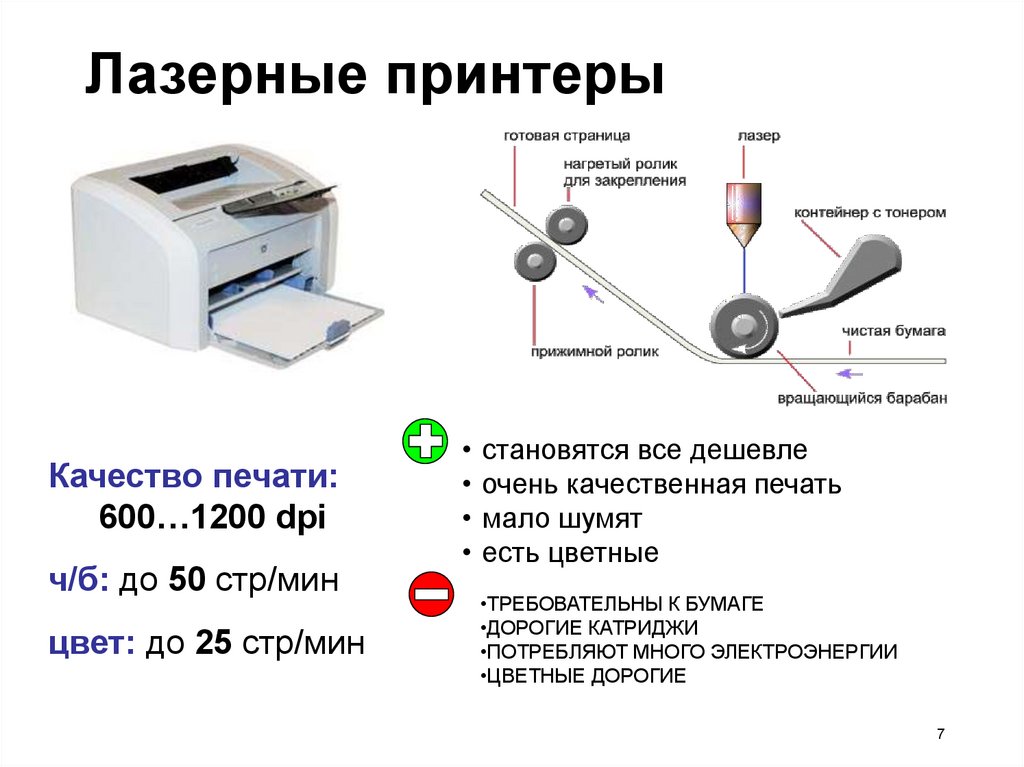

Лазерные принтеры
Качество печати:
600…1200 dpi
ч/б: до 50 стр/мин
цвет: до 25 стр/мин
• становятся все дешевле
• очень качественная печать
• мало шумят
• есть цветные
•ТРЕБОВАТЕЛЬНЫ К БУМАГЕ
•ДОРОГИЕ КАТРИДЖИ
•ПОТРЕБЛЯЮТ МНОГО ЭЛЕКТРОЭНЕРГИИ
•ЦВЕТНЫЕ ДОРОГИЕ
7

8.

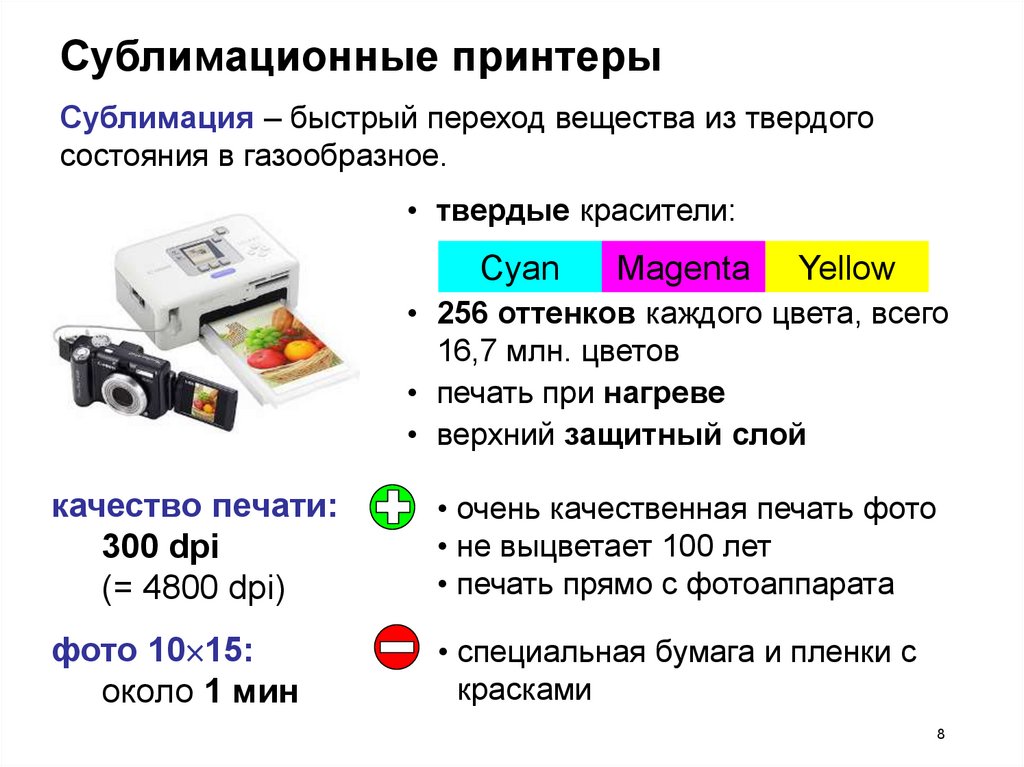

Сублимационные принтеры
Сублимация – быстрый переход вещества из твердого
состояния в газообразное.
• твердые красители:
Cyan
Magenta
Yellow
• 256 оттенков каждого цвета, всего
16,7 млн. цветов
• печать при нагреве
• верхний защитный слой
качество печати:
300 dpi
(= 4800 dpi)
• очень качественная печать фото
• не выцветает 100 лет
• печать прямо с фотоаппарата
фото 10 15:
около 1 мин
• специальная бумага и пленки с
красками
8

9.

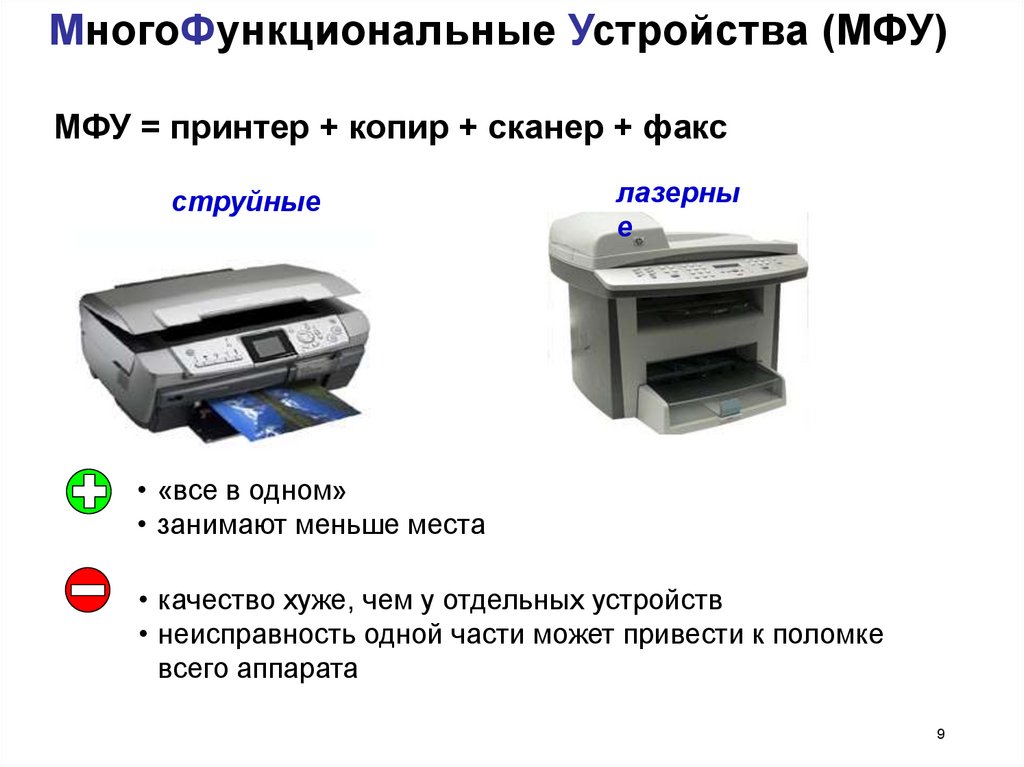

МногоФункциональные Устройства (МФУ)
МФУ = принтер + копир + сканер + факс
струйные
лазерны
е
• «все в одном»
• занимают меньше места
• качество хуже, чем у отдельных устройств
• неисправность одной части может привести к поломке
всего аппарата
9

10.

Плоттер
Плоттер – устройство для печати больших изображений.
первые
лазерные
струйные
режущие
10

11. Проекционная техника

Мультимедиа-проектор позволяет воспроизводить на большом
экране информацию, получаемую от самых разнообразных
источников сигнала: компьютера, видеомагнитофона,
видеокамеры, фотокамеры, DVD-проигрывателя, игровой
приставки. Современный проектор ― наиболее совершенное
звено в цепи эволюции проекционного оборудования, начало
которой положили слайд-проекторы, позволяющие
демонстрировать на большом экране фотографические
диапозитивы. Им на смену пришли так называемые оверхед –
проекторы, проецирующие изображения с просвечиваемых
материалов больших размеров.
11

12.

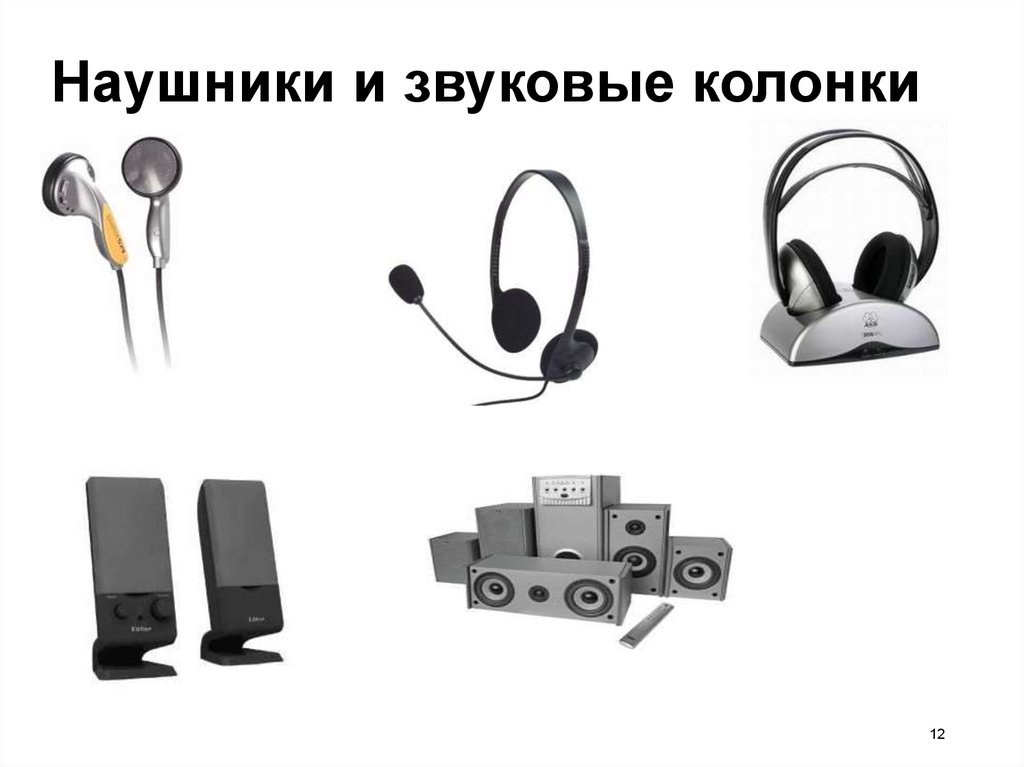

Наушники и звуковые колонки
12

13.

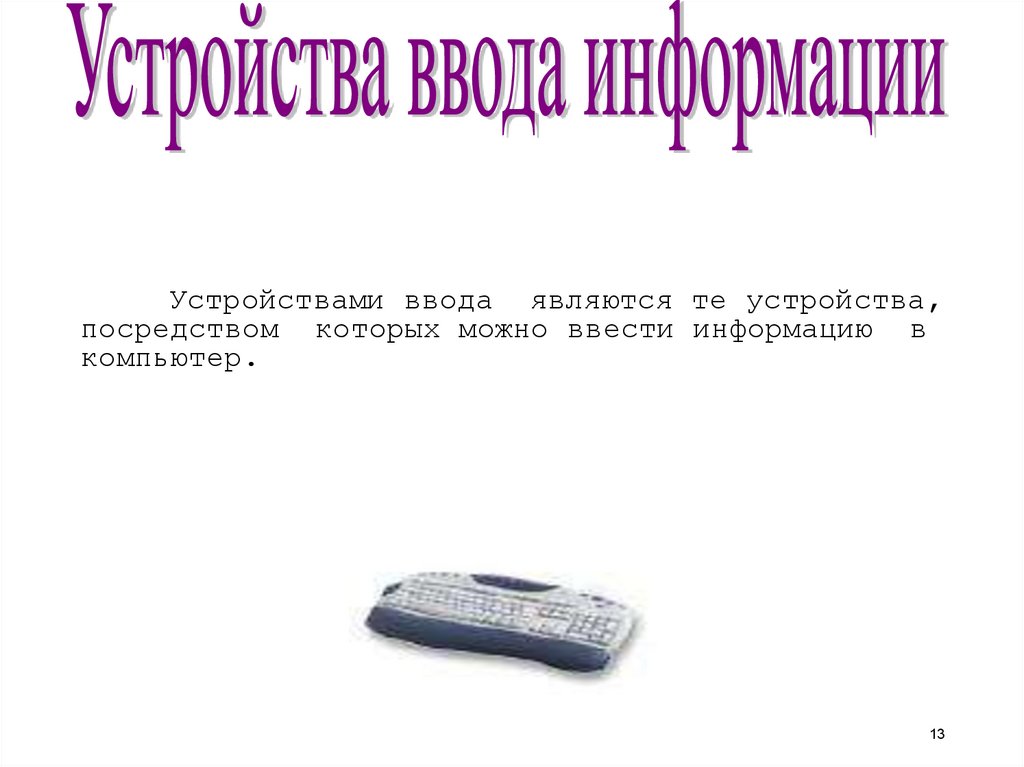

Устройствами ввода являются те устройства,
посредством которых можно ввести информацию в
компьютер.
13

14.

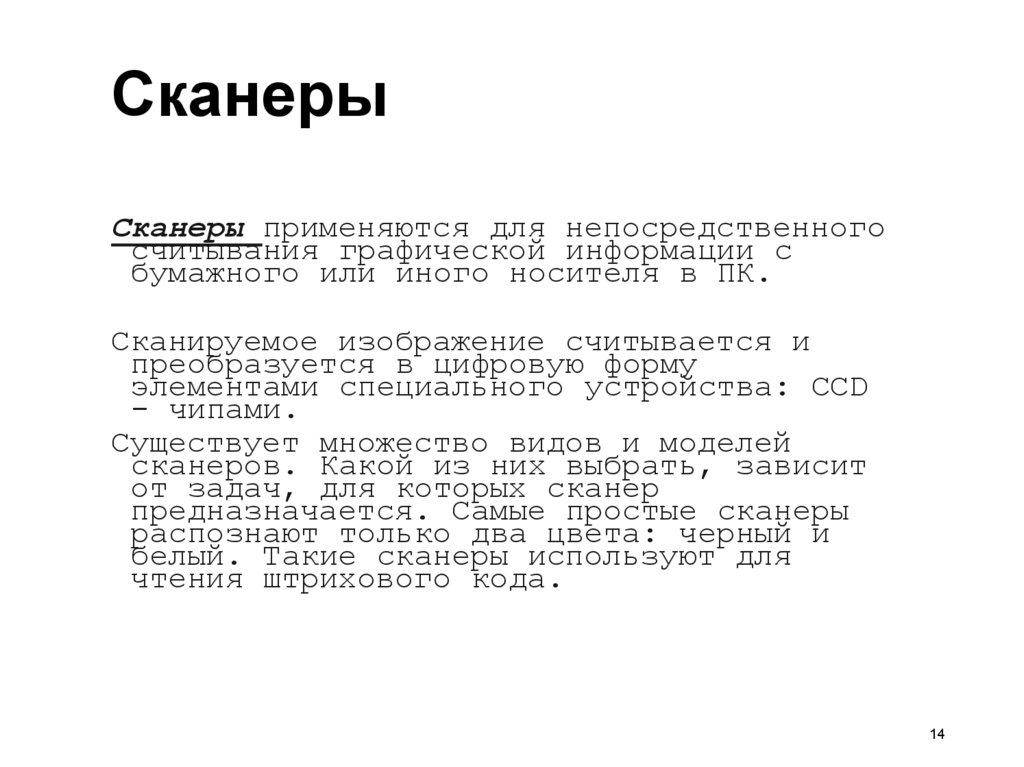

Сканеры
Сканеры применяются для непосредственного
считывания графической информации с
бумажного или иного носителя в ПК.
Сканируемое изображение считывается и
преобразуется в цифровую форму
элементами специального устройства: CCD
- чипами.
Существует множество видов и моделей
сканеров. Какой из них выбрать, зависит
от задач, для которых сканер
предназначается. Самые простые сканеры
распознают только два цвета: черный и
белый. Такие сканеры используют для
чтения штрихового кода.
14

15. «Промышленный» барабанный сканер

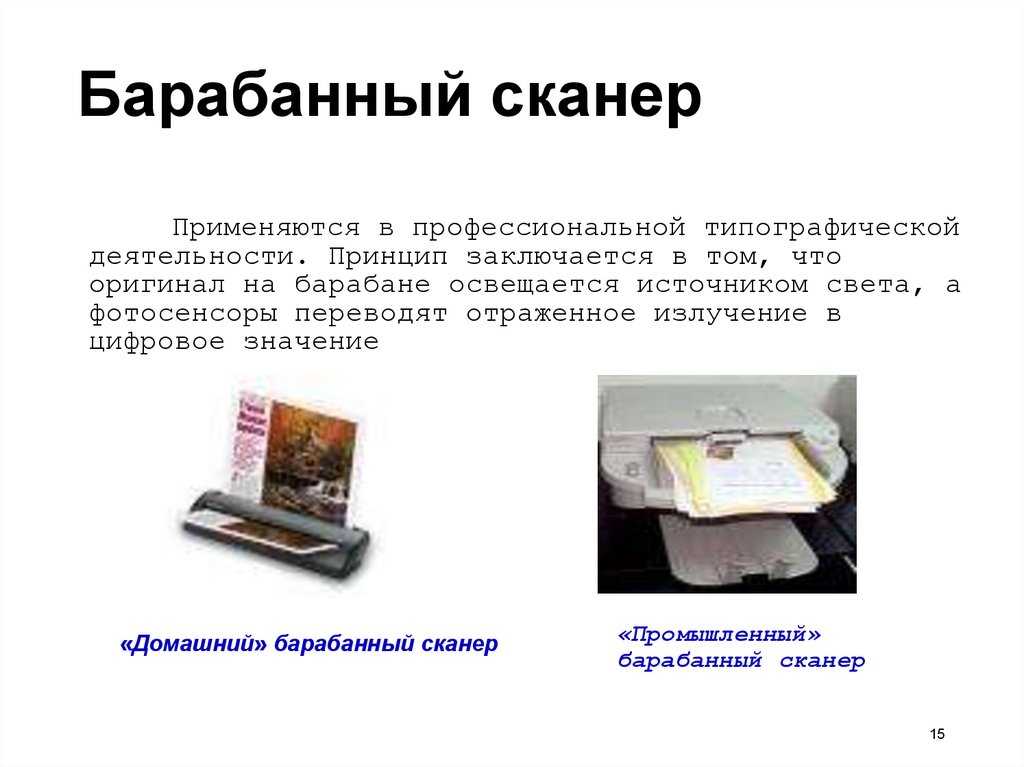

Барабанный сканер
Применяются в профессиональной типографической
деятельности. Принцип заключается в том, что
оригинал на барабане освещается источником света, а
фотосенсоры переводят отраженное излучение в
цифровое значение
«Домашний» барабанный сканер
«Промышленный»
барабанный сканер
15

16.

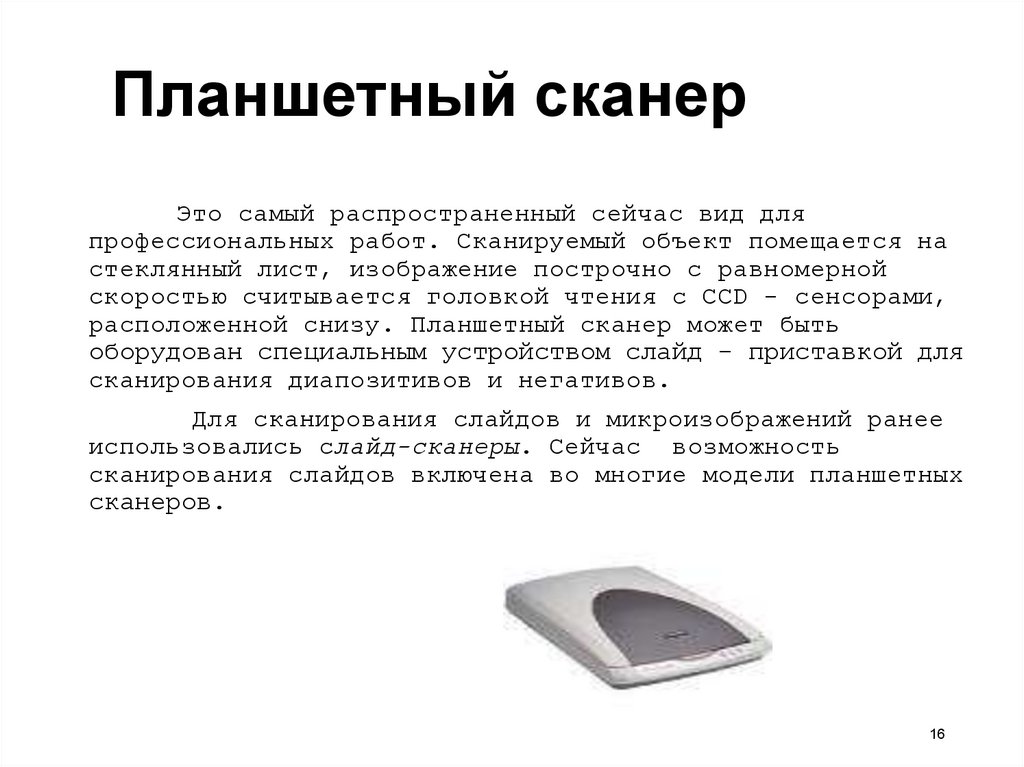

Планшетный сканер
Это самый распространенный сейчас вид для
профессиональных работ. Сканируемый объект помещается на
стеклянный лист, изображение построчно с равномерной
скоростью считывается головкой чтения с CCD - сенсорами,
расположенной снизу. Планшетный сканер может быть
оборудован специальным устройством слайд - приставкой для
сканирования диапозитивов и негативов.
Для сканирования слайдов и микроизображений ранее
использовались слайд-сканеры. Сейчас возможность
сканирования слайдов включена во многие модели планшетных
сканеров.
16

17.

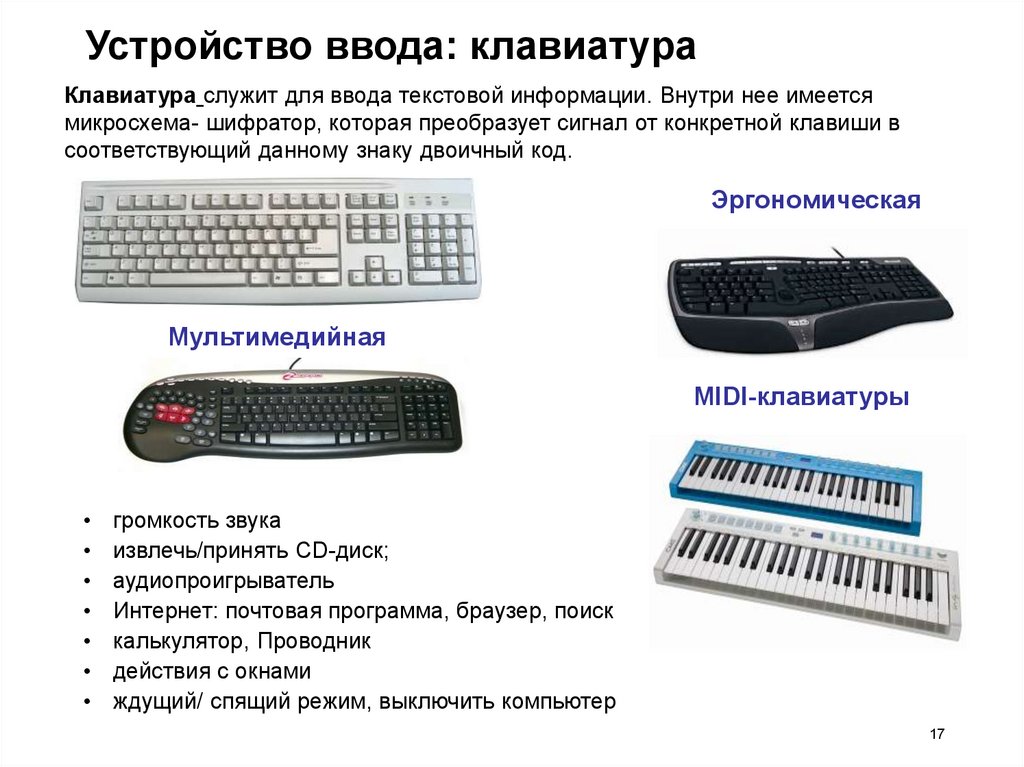

Устройство ввода: клавиатура
Клавиатура служит для ввода текстовой информации. Внутри нее имеется
микросхема- шифратор, которая преобразует сигнал от конкретной клавиши в
соответствующий данному знаку двоичный код.
Эргономическая
Мультимедийная
MIDI-клавиатуры
громкость звука
извлечь/принять CD-диск;
аудиопроигрыватель
Интернет: почтовая программа, браузер, поиск
калькулятор, Проводник
действия с окнами
ждущий/ спящий режим, выключить компьютер
17

18.

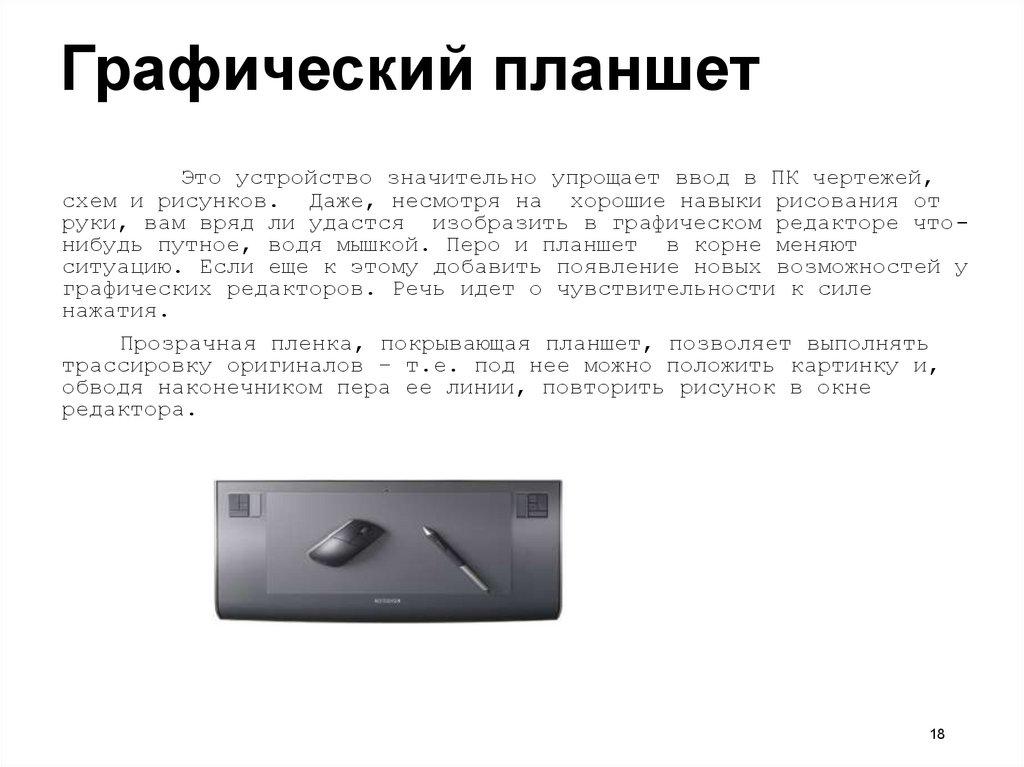

Графический планшет
Это устройство значительно упрощает ввод в ПК чертежей,
схем и рисунков. Даже, несмотря на хорошие навыки рисования от
руки, вам вряд ли удастся изобразить в графическом редакторе чтонибудь путное, водя мышкой. Перо и планшет в корне меняют
ситуацию. Если еще к этому добавить появление новых возможностей у
графических редакторов. Речь идет о чувствительности к силе
нажатия.
Прозрачная пленка, покрывающая планшет, позволяет выполнять
трассировку оригиналов – т.е. под нее можно положить картинку и,
обводя наконечником пера ее линии, повторить рисунок в окне
редактора.
18

19.

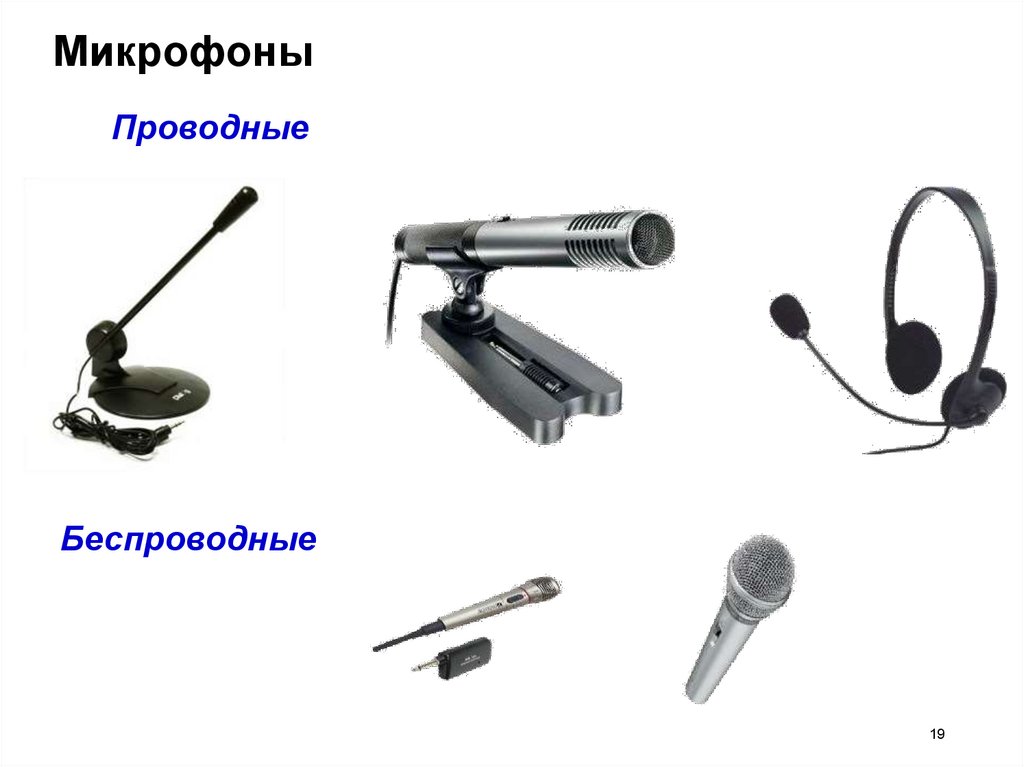

Микрофоны
Проводные
Беспроводные
19

20.

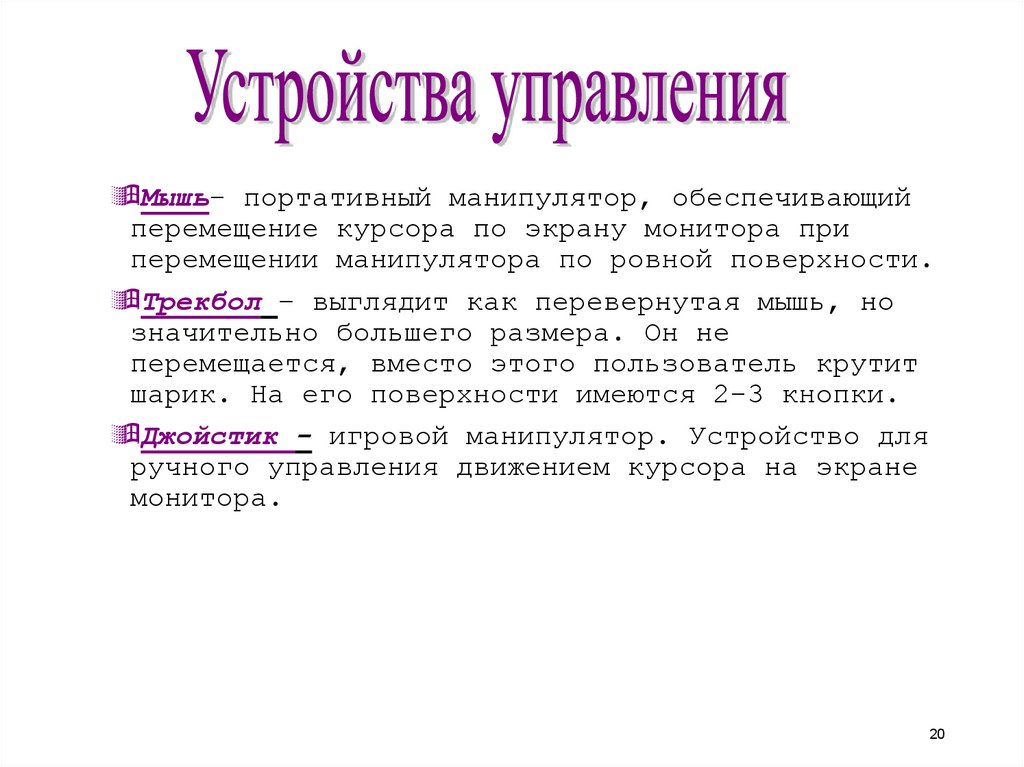

Мышь- портативный манипулятор, обеспечивающий
перемещение курсора по экрану монитора при
перемещении манипулятора по ровной поверхности.
Трекбол – выглядит как перевернутая мышь, но
значительно большего размера. Он не
перемещается, вместо этого пользователь крутит
шарик. На его поверхности имеются 2-3 кнопки.
Джойстик - игровой манипулятор. Устройство для
ручного управления движением курсора на экране
монитора.
20

21.

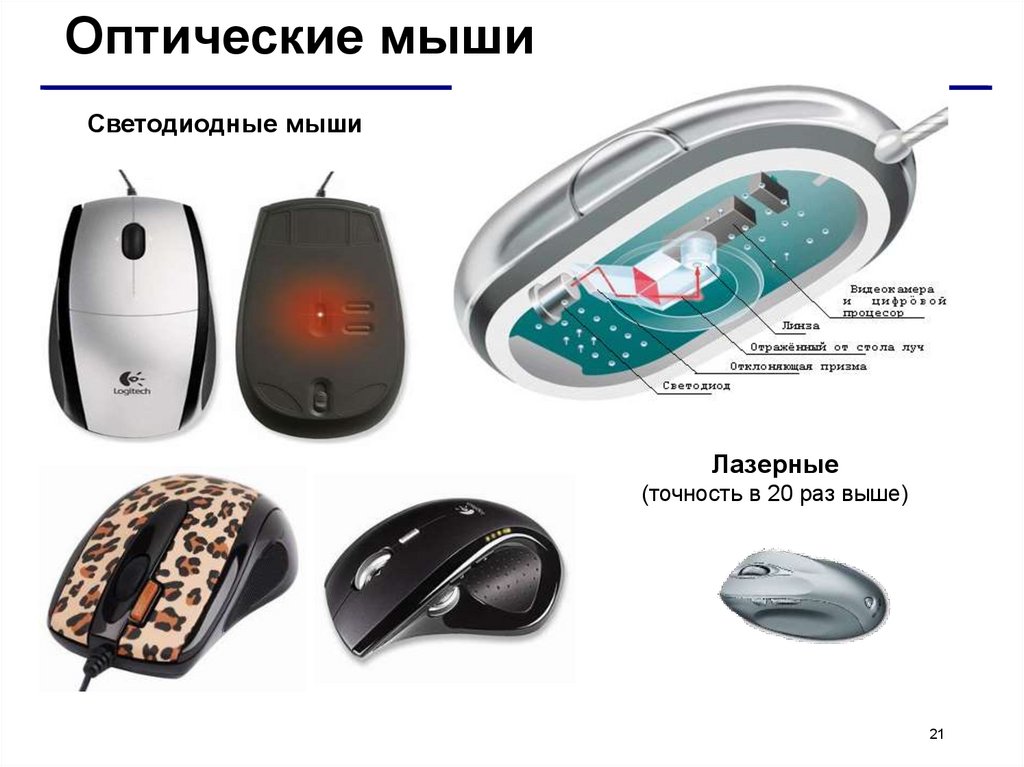

Оптические мыши
Светодиодные мыши
Лазерные
(точность в 20 раз выше)
21

22.

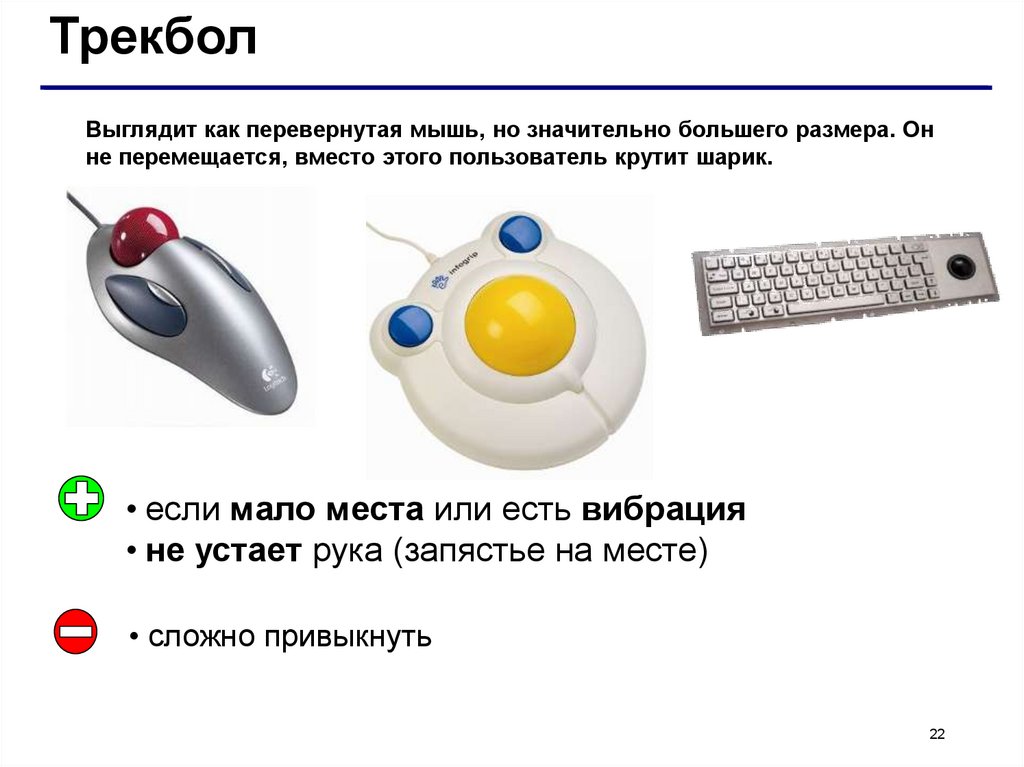

Трекбол
Выглядит как перевернутая мышь, но значительно большего размера. Он
не перемещается, вместо этого пользователь крутит шарик.
• если мало места или есть вибрация
• не устает рука (запястье на месте)
• сложно привыкнуть
22

23.

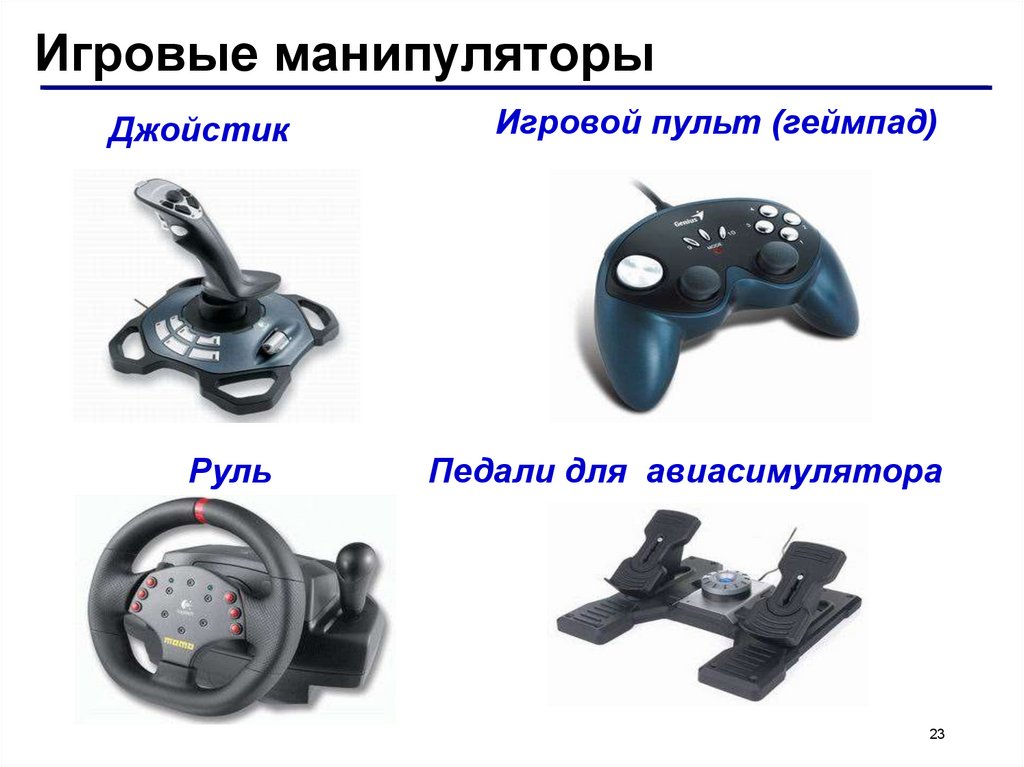

Игровые манипуляторы
Джойстик
Игровой пульт (геймпад)
Руль
Педали для авиасимулятора
23

24. Внешние запоминающие устройства

Внешние накопители: Магнитные накопители –
стримеры. На ленточный накопитель не просто
сохраняется резервная копия данных, но также
создается образ накопителя данных. Это
позволяет пользователю восстанавливать
определенное состояние или использовать этот
образ как эталонный банк данных, например,
когда данные были изменены. Принцип записи на
магнитных носителях основан на изменении
намагниченности отдельных участков магнитного
слоя носителя. Запись осуществляется при
помощи магнитной головки, которая создает
магнитное поле. При считывании информации
намагниченные участки создают в магнитной
головке слабые токи, которые превращаются в
двоичный код, соответствующий записанному
24

25.

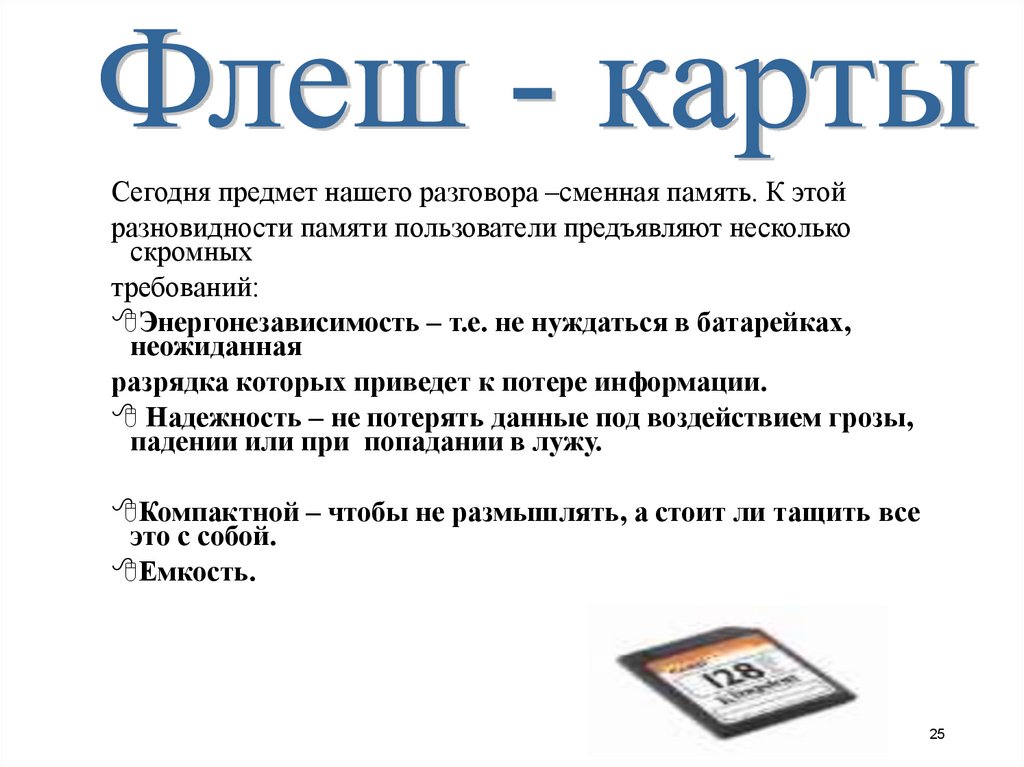

Сегодня предмет нашего разговора –сменная память. К этой
разновидности памяти пользователи предъявляют несколько
скромных
требований:
Энергонезависимость – т.е. не нуждаться в батарейках,
неожиданная
разрядка которых приведет к потере информации.
Надежность – не потерять данные под воздействием грозы,
падении или при попадании в лужу.
Компактной – чтобы не размышлять, а стоит ли тащить все
это с собой.
Емкость.
25

26.

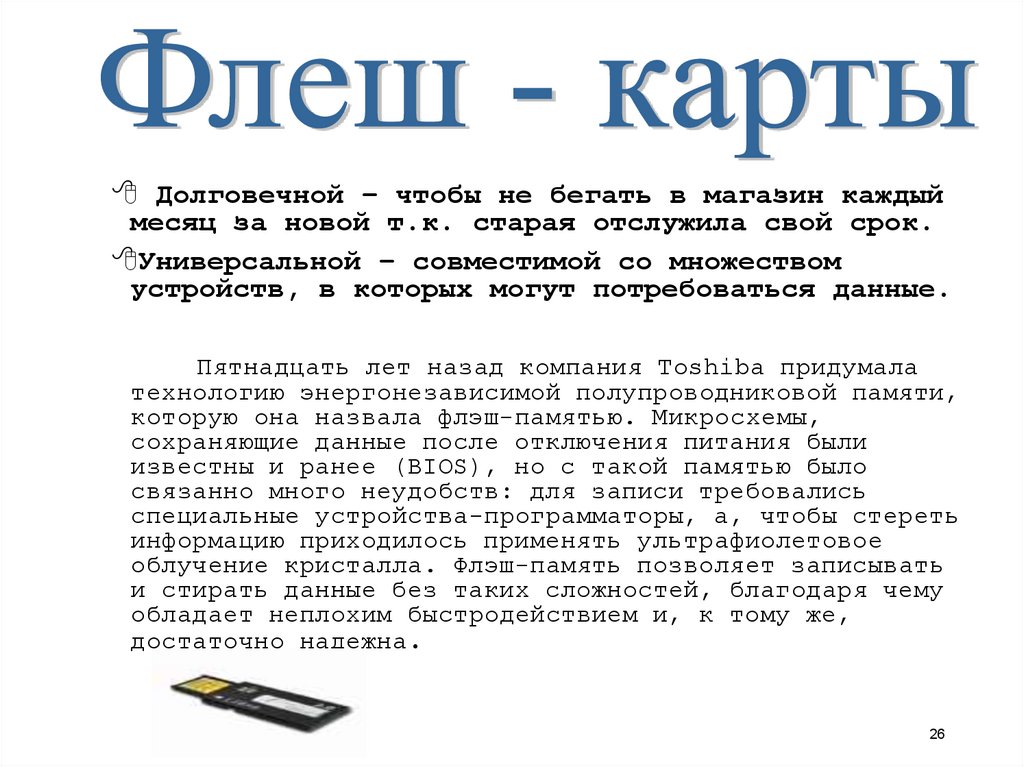

Долговечной – чтобы не бегать в магазин каждый
месяц за новой т.к. старая отслужила свой срок.
Универсальной – совместимой со множеством
устройств, в которых могут потребоваться данные.
Пятнадцать лет назад компания Toshiba придумала
технологию энергонезависимой полупроводниковой памяти,
которую она назвала флэш-памятью. Микросхемы,
сохраняющие данные после отключения питания были
известны и ранее (BIOS), но с такой памятью было
связанно много неудобств: для записи требовались
специальные устройства-программаторы, а, чтобы стереть
информацию приходилось применять ультрафиолетовое
облучение кристалла. Флэш-память позволяет записывать
и стирать данные без таких сложностей, благодаря чему
обладает неплохим быстродействием и, к тому же,
достаточно надежна.
26

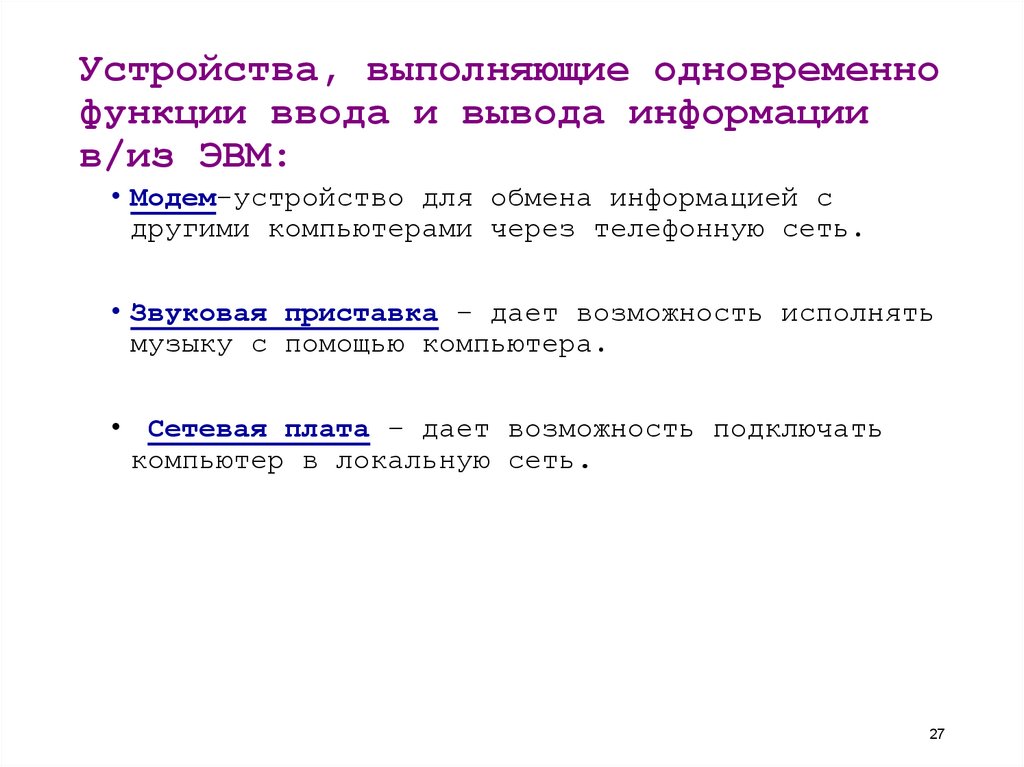

27. Устройства, выполняющие одновременно функции ввода и вывода информации в/из ЭВМ:

• Модем-устройство для обмена информацией с
другими компьютерами через телефонную сеть.
• Звуковая приставка – дает возможность исполнять
музыку с помощью компьютера.
• Сетевая плата – дает возможность подключать
компьютер в локальную сеть.
27
