Диагностика масляных силовых трансформаторов на силовой подстанции «ООО Горсвет»

1. Диагностика масляных силовых трансформаторов на силовой подстанции «ООО Горсвет»

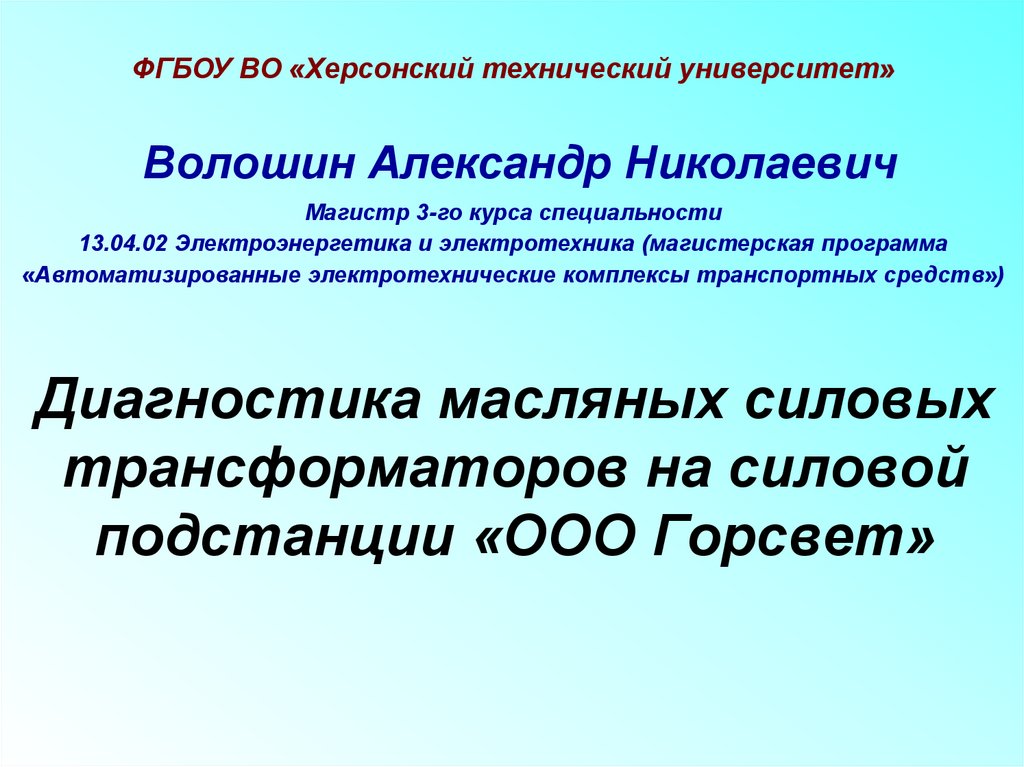

ФГБОУ ВО «Херсонский технический университет»
Волошин Александр Николаевич
Магистр 3-го курса специальности
13.04.02 Электроэнергетика и электротехника (магистерская программа
«Автоматизированные электротехнические комплексы транспортных средств»)
Диагностика масляных силовых
трансформаторов на силовой
подстанции «ООО Горсвет»

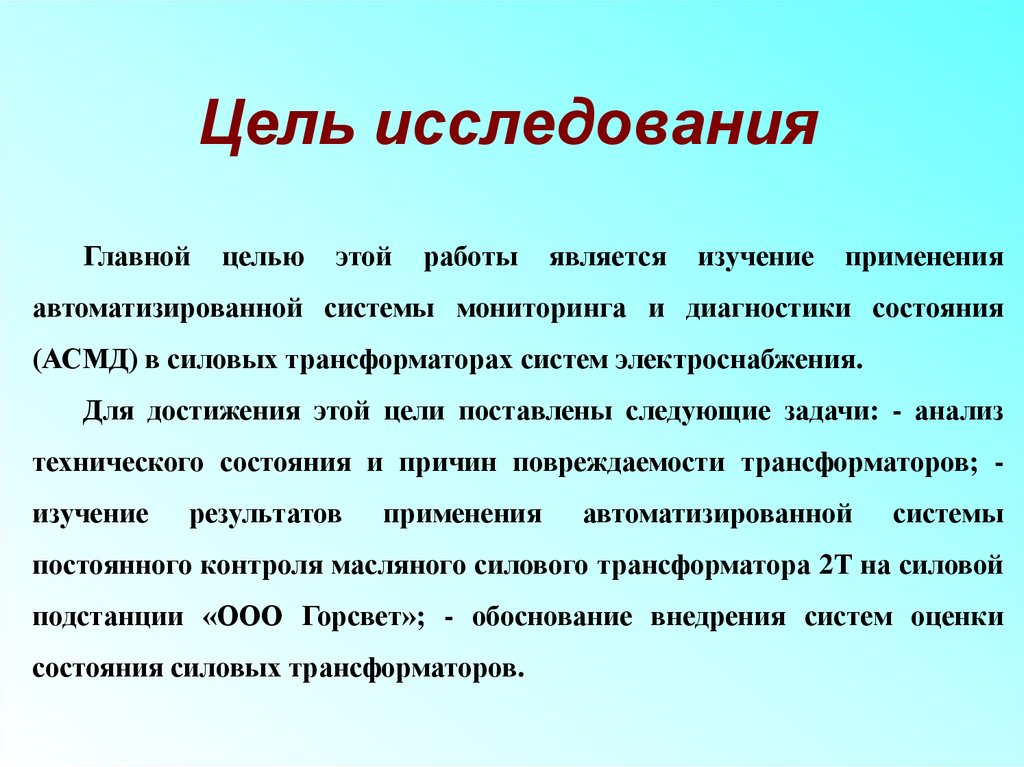

2. Цель исследования

Главной
целью
этой
работы
является
изучение
применения
автоматизированной системы мониторинга и диагностики состояния
(АСМД) в силовых трансформаторах систем электроснабжения.
Для достижения этой цели поставлены следующие задачи: - анализ
технического состояния и причин повреждаемости трансформаторов; изучение
результатов
применения
автоматизированной
системы
постоянного контроля масляного силового трансформатора 2Т на силовой
подстанции «ООО Горсвет»; - обоснование внедрения систем оценки
состояния силовых трансформаторов.

3. Задачи

1.
Анализ
технического
состояния
и
причин
повреждаемости трансформаторов;
2.
Анализ
результатов
использования
автоматизированной системы непрерывного мониторинга
силового
трансформатора
2Т
на
подстанции
«ООО
Горсвет»;
3. Обоснование необходимости внедрения систем оценки
состояния силовых трансформаторов.

4.

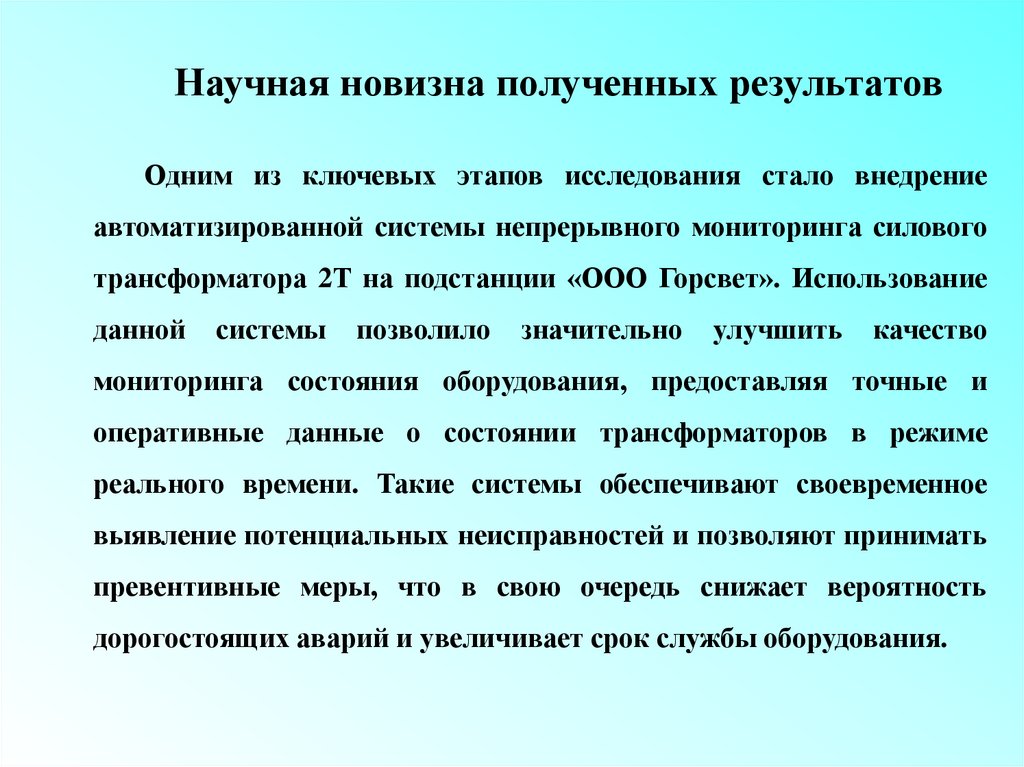

Научная новизна полученных результатов
Одним из ключевых этапов исследования стало внедрение
автоматизированной системы непрерывного мониторинга силового
трансформатора 2Т на подстанции «ООО Горсвет». Использование
данной
системы
позволило
значительно
улучшить
качество
мониторинга состояния оборудования, предоставляя точные и
оперативные данные о состоянии трансформаторов в режиме
реального времени. Такие системы обеспечивают своевременное
выявление потенциальных неисправностей и позволяют принимать
превентивные меры, что в свою очередь снижает вероятность
дорогостоящих аварий и увеличивает срок службы оборудования.

5.

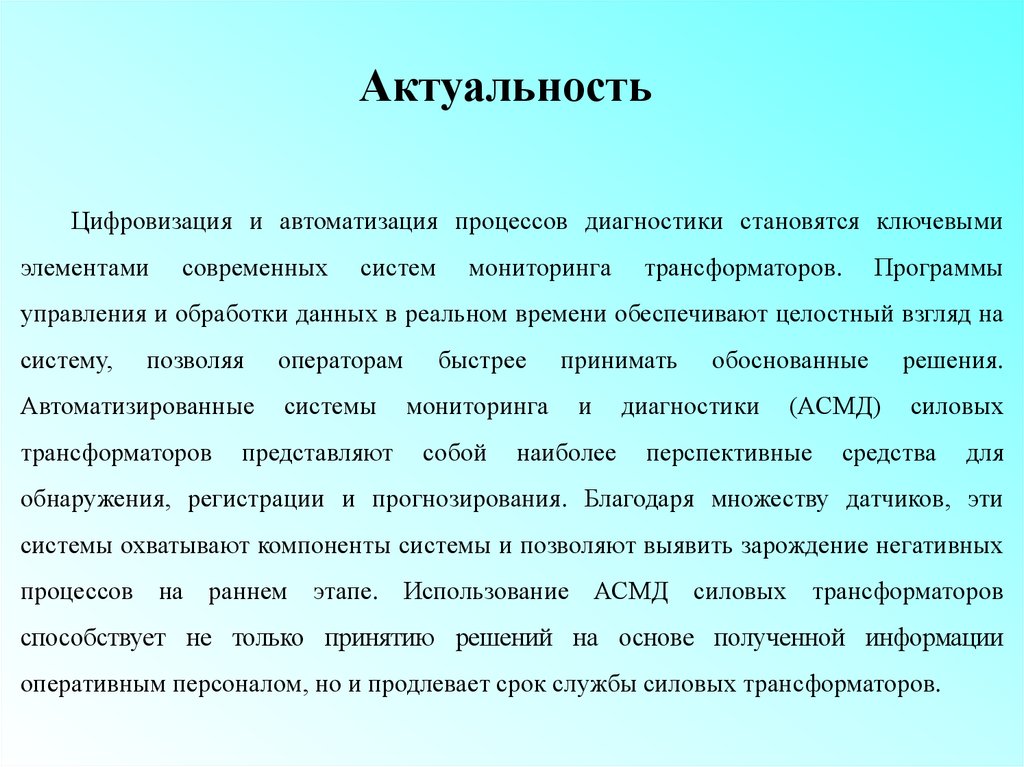

Актуальность
Цифровизация и автоматизация процессов диагностики становятся ключевыми
элементами
современных
систем
мониторинга
трансформаторов.
Программы
управления и обработки данных в реальном времени обеспечивают целостный взгляд на
систему,
позволяя
Автоматизированные
трансформаторов
операторам
быстрее
системы
мониторинга
представляют
собой
принимать
и
наиболее
обоснованные
диагностики
(АСМД)
перспективные
решения.
силовых
средства
для
обнаружения, регистрации и прогнозирования. Благодаря множеству датчиков, эти
системы охватывают компоненты системы и позволяют выявить зарождение негативных
процессов на раннем этапе. Использование АСМД силовых трансформаторов
способствует не только принятию решений на основе полученной информации
оперативным персоналом, но и продлевает срок службы силовых трансформаторов.

6.

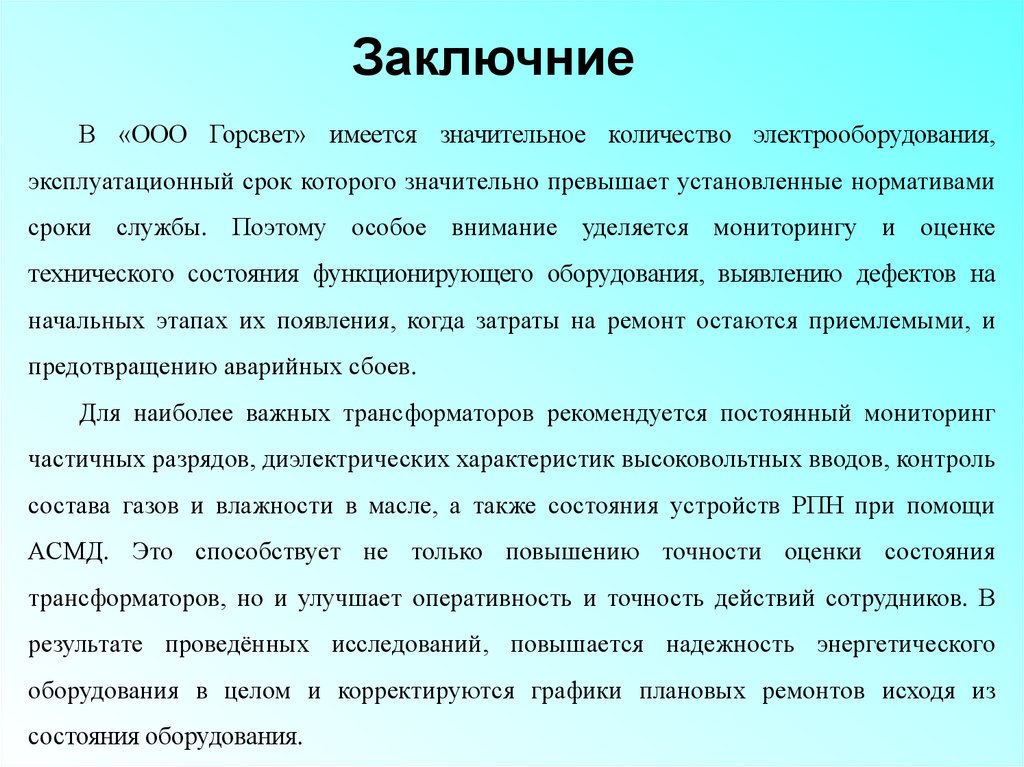

Заключние
В «ООО Горсвет» имеется значительное количество электрооборудования,
эксплуатационный срок которого значительно превышает установленные нормативами
сроки службы. Поэтому особое внимание уделяется мониторингу и оценке
технического состояния функционирующего оборудования, выявлению дефектов на
начальных этапах их появления, когда затраты на ремонт остаются приемлемыми, и
предотвращению аварийных сбоев.
Для наиболее важных трансформаторов рекомендуется постоянный мониторинг
частичных разрядов, диэлектрических характеристик высоковольтных вводов, контроль
состава газов и влажности в масле, а также состояния устройств РПН при помощи
АСМД. Это способствует не только повышению точности оценки состояния
трансформаторов, но и улучшает оперативность и точность действий сотрудников. В
результате проведённых исследований, повышается надежность энергетического
оборудования в целом и корректируются графики плановых ремонтов исходя из
состояния оборудования.

7.

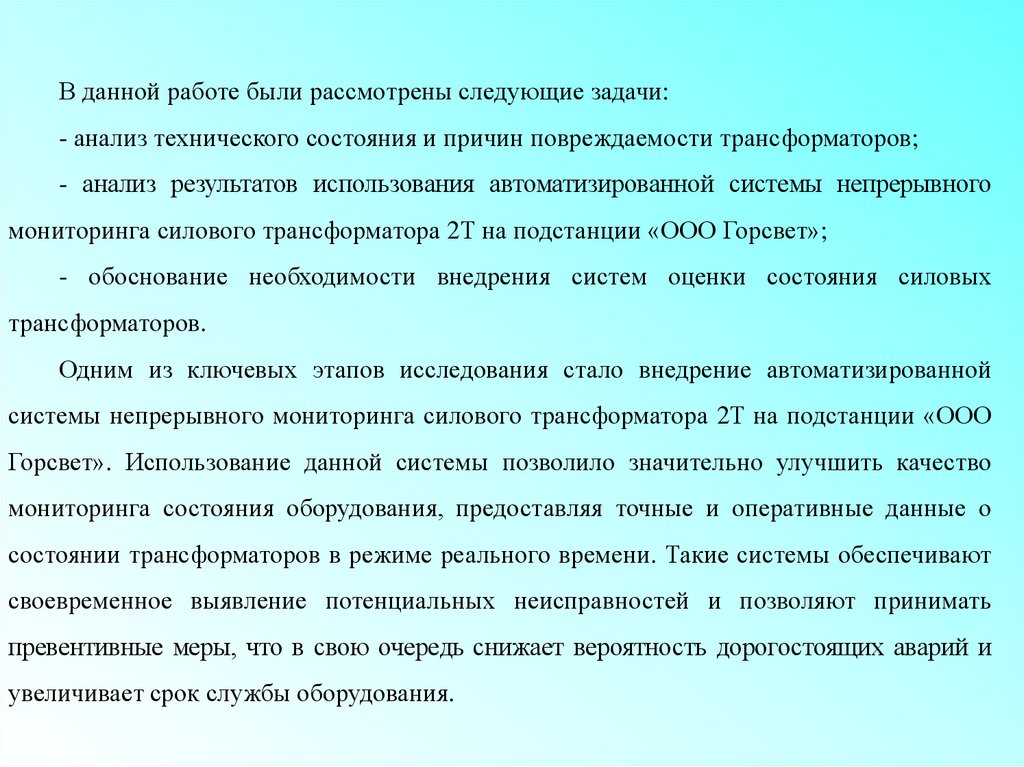

В данной работе были рассмотрены следующие задачи:
- анализ технического состояния и причин повреждаемости трансформаторов;
- анализ результатов использования автоматизированной системы непрерывного
мониторинга силового трансформатора 2Т на подстанции «ООО Горсвет»;
- обоснование необходимости внедрения систем оценки состояния силовых
трансформаторов.
Одним из ключевых этапов исследования стало внедрение автоматизированной
системы непрерывного мониторинга силового трансформатора 2Т на подстанции «ООО
Горсвет». Использование данной системы позволило значительно улучшить качество
мониторинга состояния оборудования, предоставляя точные и оперативные данные о
состоянии трансформаторов в режиме реального времени. Такие системы обеспечивают
своевременное выявление потенциальных неисправностей и позволяют принимать
превентивные меры, что в свою очередь снижает вероятность дорогостоящих аварий и
увеличивает срок службы оборудования.

8.

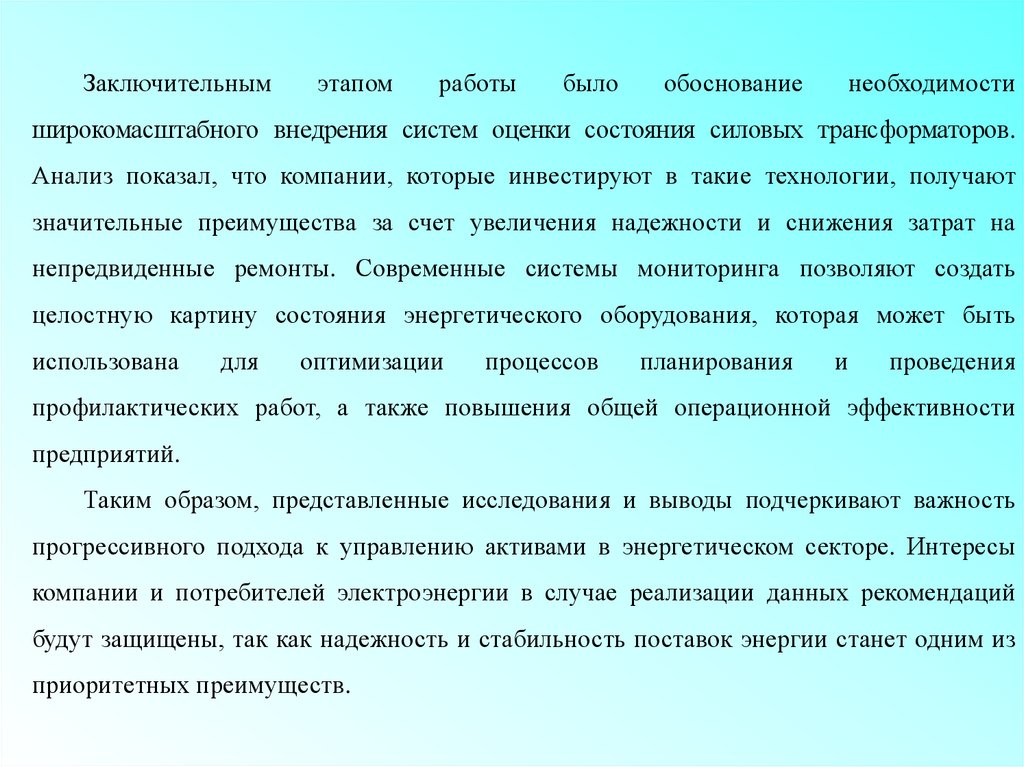

Заключительным
этапом
работы
было
обоснование
необходимости
широкомасштабного внедрения систем оценки состояния силовых трансформаторов.
Анализ показал, что компании, которые инвестируют в такие технологии, получают
значительные преимущества за счет увеличения надежности и снижения затрат на
непредвиденные ремонты. Современные системы мониторинга позволяют создать
целостную картину состояния энергетического оборудования, которая может быть
использована
для
оптимизации
процессов
планирования
и
проведения
профилактических работ, а также повышения общей операционной эффективности
предприятий.
Таким образом, представленные исследования и выводы подчеркивают важность
прогрессивного подхода к управлению активами в энергетическом секторе. Интересы
компании и потребителей электроэнергии в случае реализации данных рекомендаций
будут защищены, так как надежность и стабильность поставок энергии станет одним из
приоритетных преимуществ.

9. Спасибо за внимание !!!

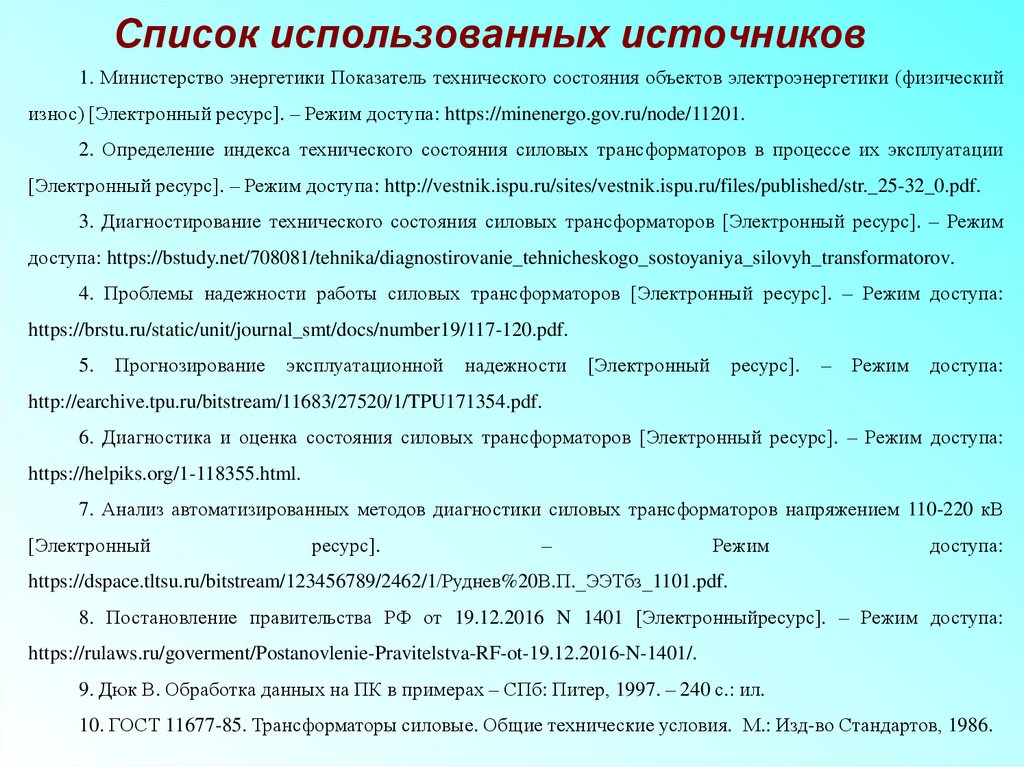

10. Список использованных источников

1. Министерство энергетики Показатель технического состояния объектов электроэнергетики (физический
износ) [Электронный ресурс]. – Режим доступа: https://minenergo.gov.ru/node/11201.
2. Определение индекса технического состояния силовых трансформаторов в процессе их эксплуатации
[Электронный ресурс]. – Режим доступа: http://vestnik.ispu.ru/sites/vestnik.ispu.ru/files/published/str._25-32_0.pdf.
3. Диагностирование технического состояния силовых трансформаторов [Электронный ресурс]. – Режим
доступа: https://bstudy.net/708081/tehnika/diagnostirovanie_tehnicheskogo_sostoyaniya_silovyh_transformatorov.
4. Проблемы надежности работы силовых трансформаторов [Электронный ресурс]. – Режим доступа:
https://brstu.ru/static/unit/journal_smt/docs/number19/117-120.pdf.
5.
Прогнозирование
эксплуатационной
надежности
[Электронный
ресурс].
–
Режим
доступа:
http://earchive.tpu.ru/bitstream/11683/27520/1/TPU171354.pdf.
6. Диагностика и оценка состояния силовых трансформаторов [Электронный ресурс]. – Режим доступа:
https://helpiks.org/1-118355.html.
7. Анализ автоматизированных методов диагностики силовых трансформаторов напряжением 110-220 кВ
[Электронный
ресурс].
–
Режим
доступа:
https://dspace.tltsu.ru/bitstream/123456789/2462/1/Руднев%20В.П._ЭЭТбз_1101.pdf.
8. Постановление правительства РФ от 19.12.2016 N 1401 [Электронныйресурс]. – Режим доступа:
https://rulaws.ru/goverment/Postanovlenie-Pravitelstva-RF-ot-19.12.2016-N-1401/.
9. Дюк В. Обработка данных на ПК в примерах – СПб: Питер, 1997. – 240 с.: ил.
10. ГОСТ 11677-85. Трансформаторы силовые. Общие технические условия. М.: Изд-во Стандартов, 1986.

11.

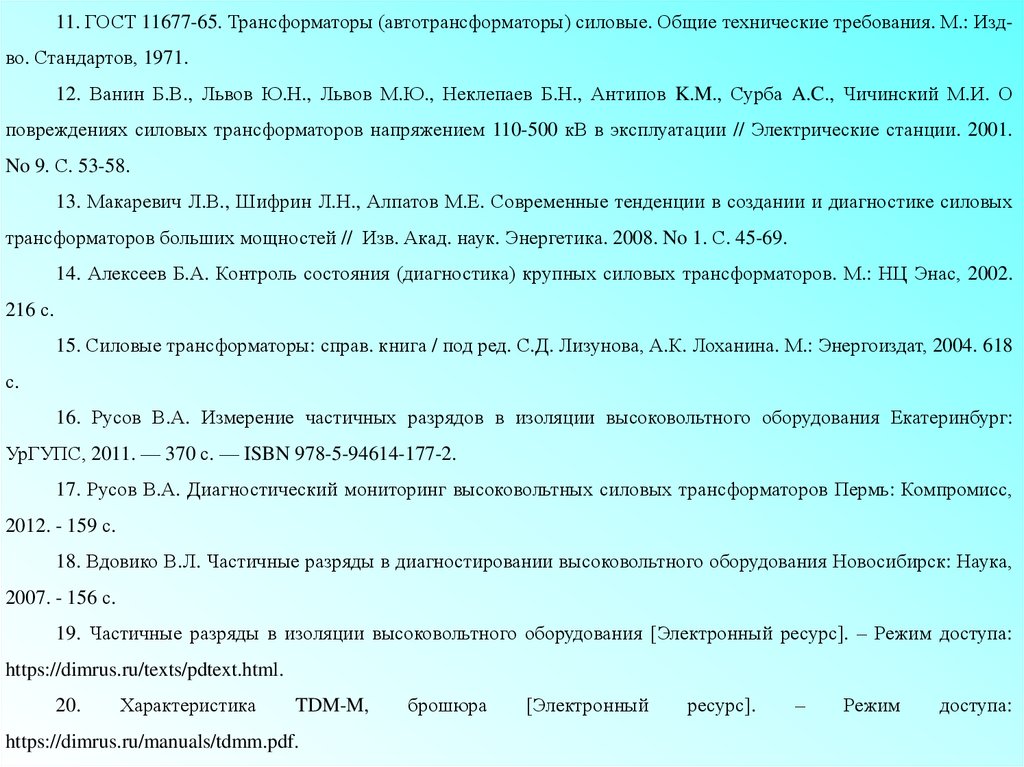

11. ГОСТ 11677-65. Трансформаторы (автотрансформаторы) силовые. Общие технические требования. М.: Издво. Стандартов, 1971.
12. Ванин Б.В., Львов Ю.Н., Львов М.Ю., Неклепаев Б.Н., Антипов K.M., Сурба A.C., Чичинский М.И. О
повреждениях силовых трансформаторов напряжением 110-500 кВ в эксплуатации // Электрические станции. 2001.
No 9. С. 53-58.
13. Макаревич Л.В., Шифрин Л.Н., Алпатов М.Е. Современные тенденции в создании и диагностике силовых
трансформаторов больших мощностей // Изв. Акад. наук. Энергетика. 2008. No 1. С. 45-69.
14. Алексеев Б.А. Контроль состояния (диагностика) крупных силовых трансформаторов. М.: НЦ Энас, 2002.
216 с.
15. Силовые трансформаторы: справ. книга / под ред. С.Д. Лизунова, А.К. Лоханина. М.: Энергоиздат, 2004. 618
с.
16. Русов В.А. Измерение частичных разрядов в изоляции высоковольтного оборудования Екатеринбург:
УрГУПС, 2011. — 370 с. — ISBN 978-5-94614-177-2.
17. Русов В.А. Диагностический мониторинг высоковольтных силовых трансформаторов Пермь: Компромисс,
2012. - 159 с.
18. Вдовико В.Л. Частичные разряды в диагностировании высоковольтного оборудования Новосибирск: Наука,
2007. - 156 с.
19. Частичные разряды в изоляции высоковольтного оборудования [Электронный ресурс]. – Режим доступа:
https://dimrus.ru/texts/pdtext.html.
20.
Характеристика
TDM-M,
https://dimrus.ru/manuals/tdmm.pdf.
брошюра
[Электронный
ресурс].
–
Режим
доступа:
