Моделирование бизнес-процессов в IDEF

1.

Моделирование бизнес-процессов в
IDEF
2011 год

2.

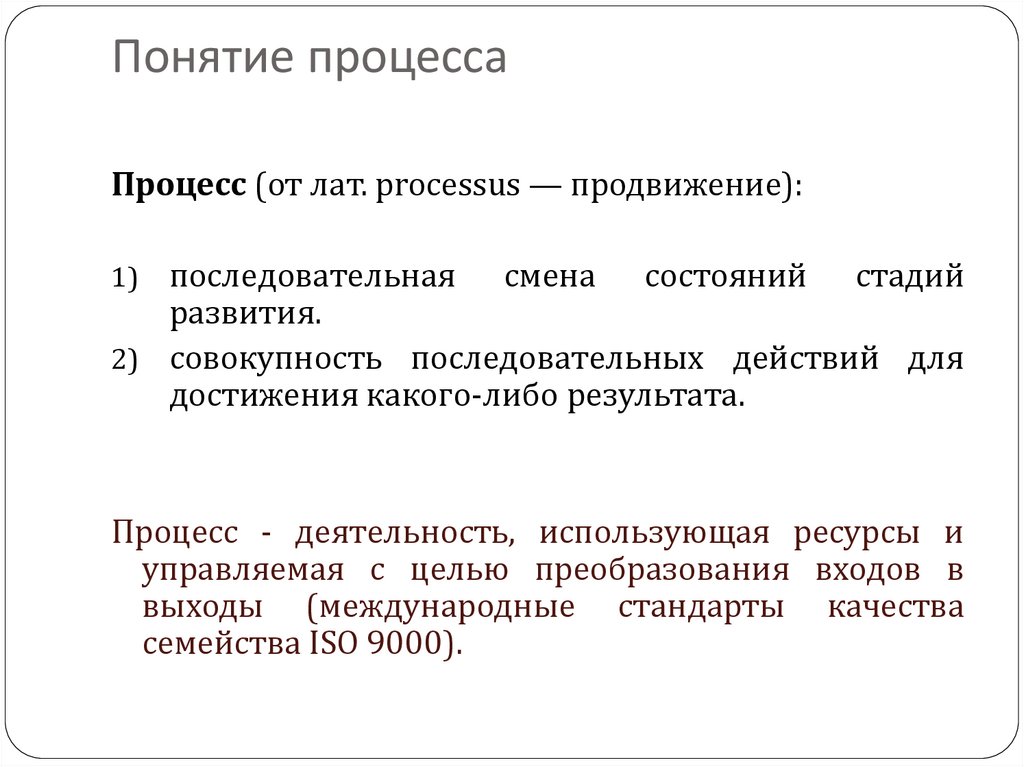

Понятие процесса
Процесс (от лат. processus — продвижение):
последовательная смена состояний стадий
развития.
2) совокупность последовательных действий для
достижения какого-либо результата.
1)
Процесс - деятельность, использующая ресурсы и
управляемая с целью преобразования входов в
выходы (международные стандарты качества
семейства ISO 9000).

3.

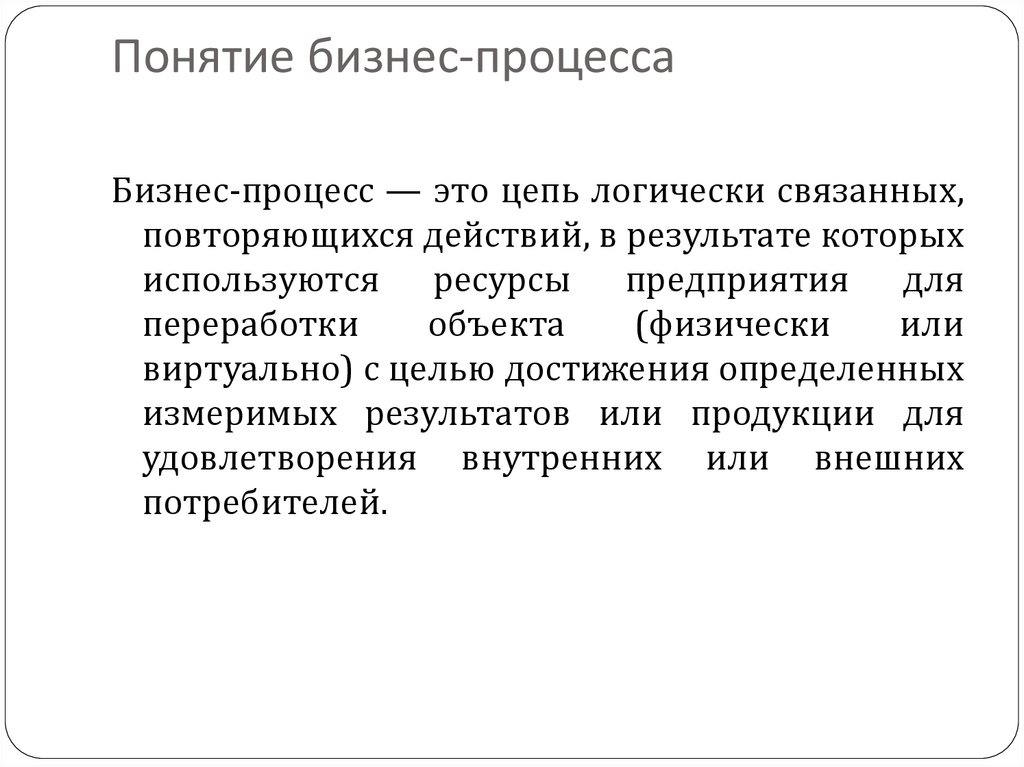

Понятие бизнес-процесса
Бизнес-процесс — это цепь логически связанных,
повторяющихся действий, в результате которых
используются ресурсы предприятия для
переработки
объекта
(физически
или
виртуально) с целью достижения определенных
измеримых результатов или продукции для
удовлетворения внутренних или внешних
потребителей.

4.

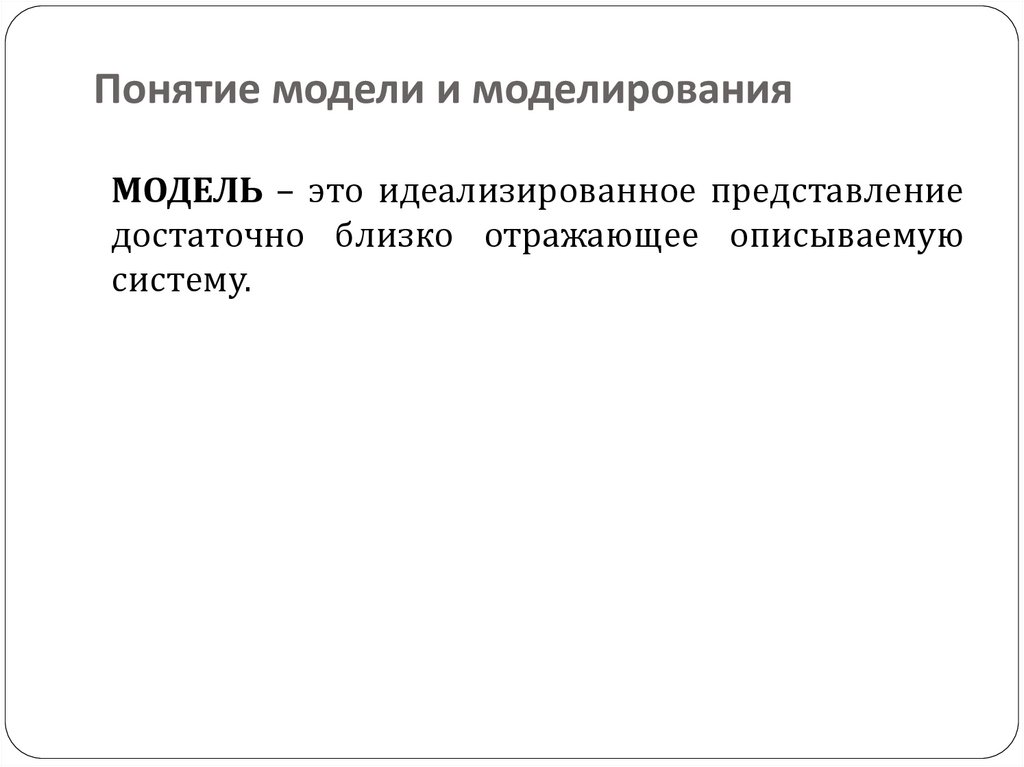

Понятие модели и моделирования
МОДЕЛЬ – это идеализированное представление
достаточно близко отражающее описываемую
систему.

5.

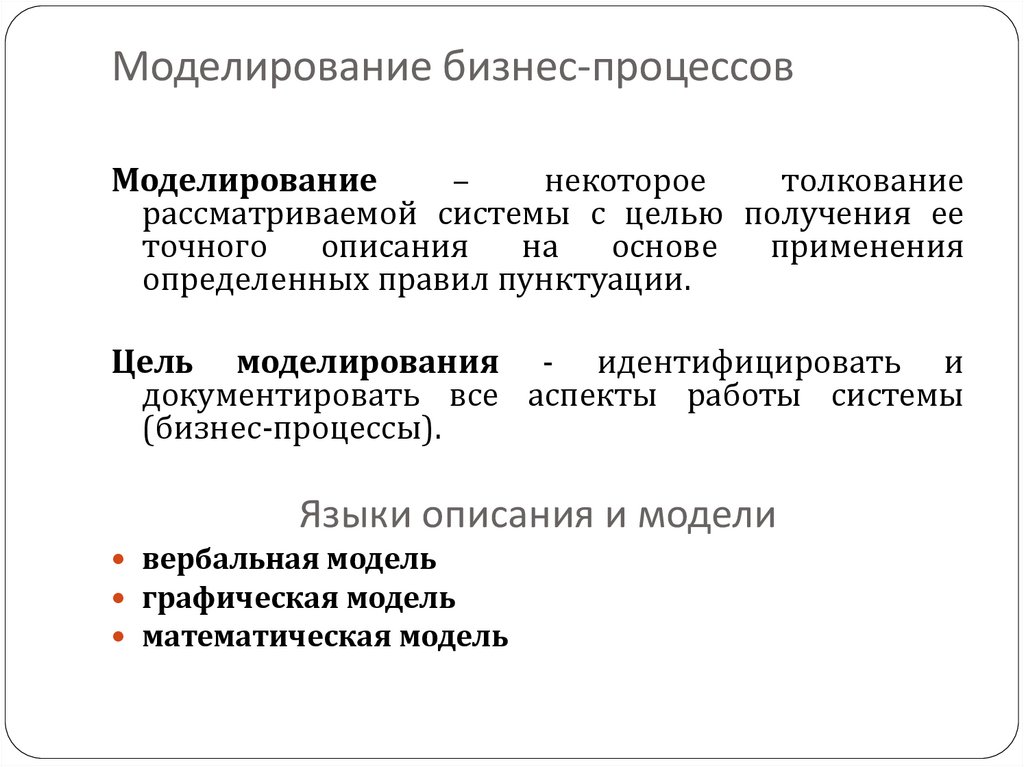

Моделирование бизнес-процессов
Моделирование
–
некоторое
толкование
рассматриваемой системы с целью получения ее
точного
описания
на
основе
применения
определенных правил пунктуации.
Цель моделирования - идентифицировать и
документировать все аспекты работы системы
(бизнес-процессы).
Языки описания и модели
вербальная модель
графическая модель
математическая модель

6.

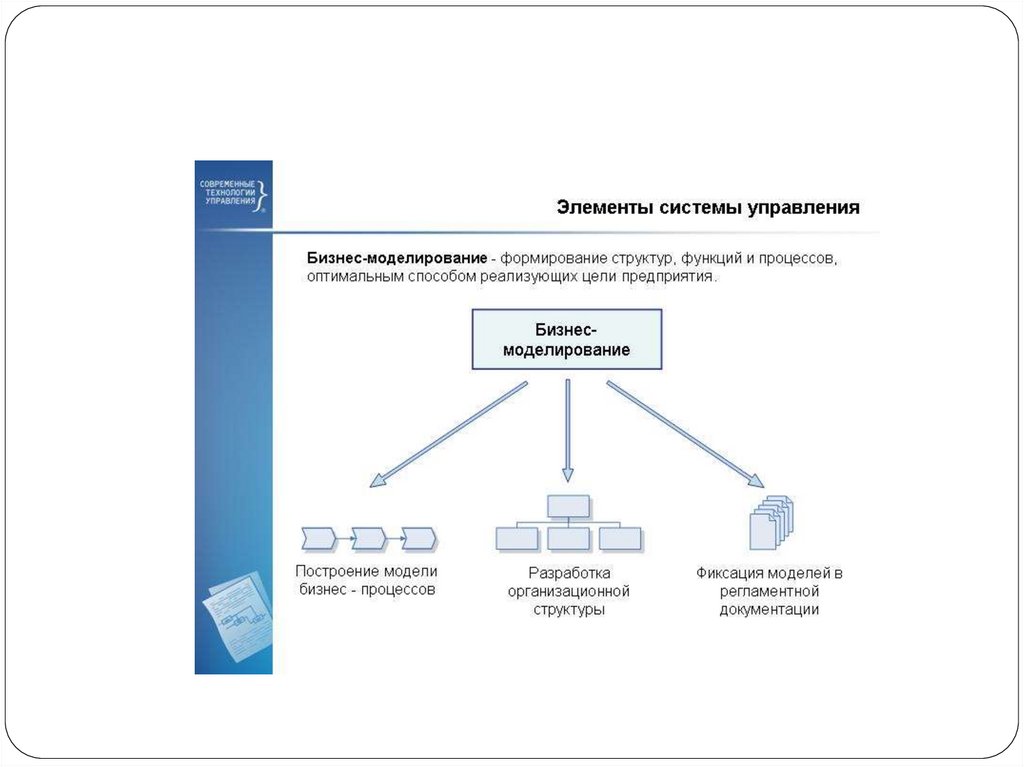

7.

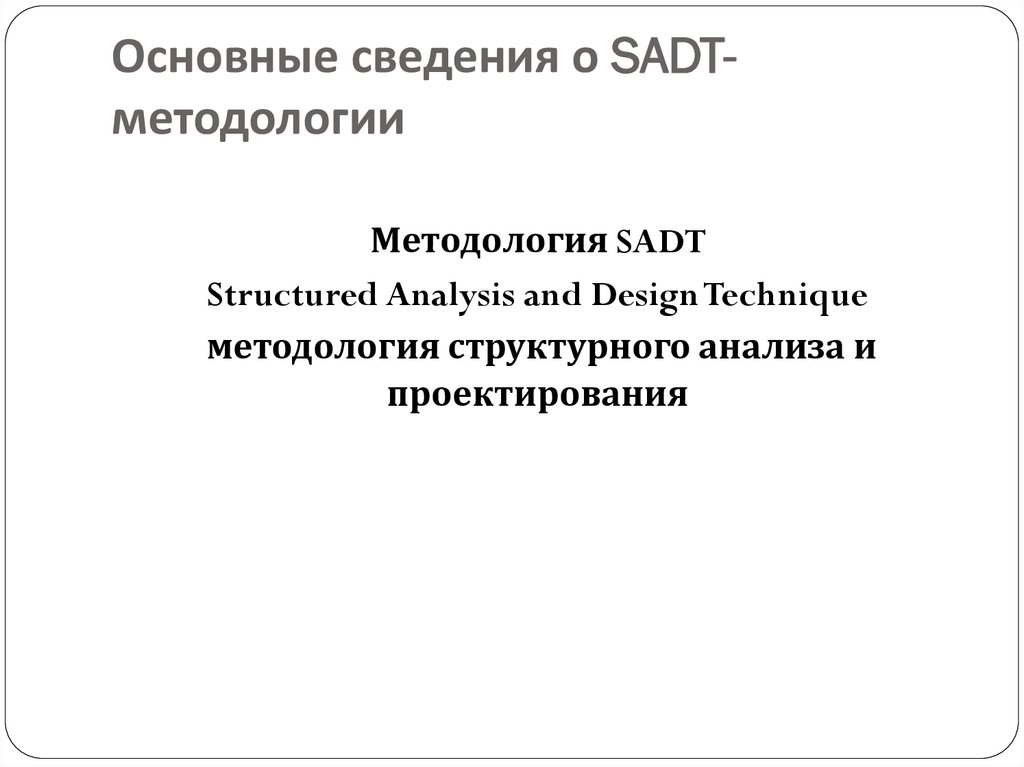

Основные сведения о SADTметодологии
Методология SADT
Structured Analysis and Design Technique
методология структурного анализа и
проектирования

8.

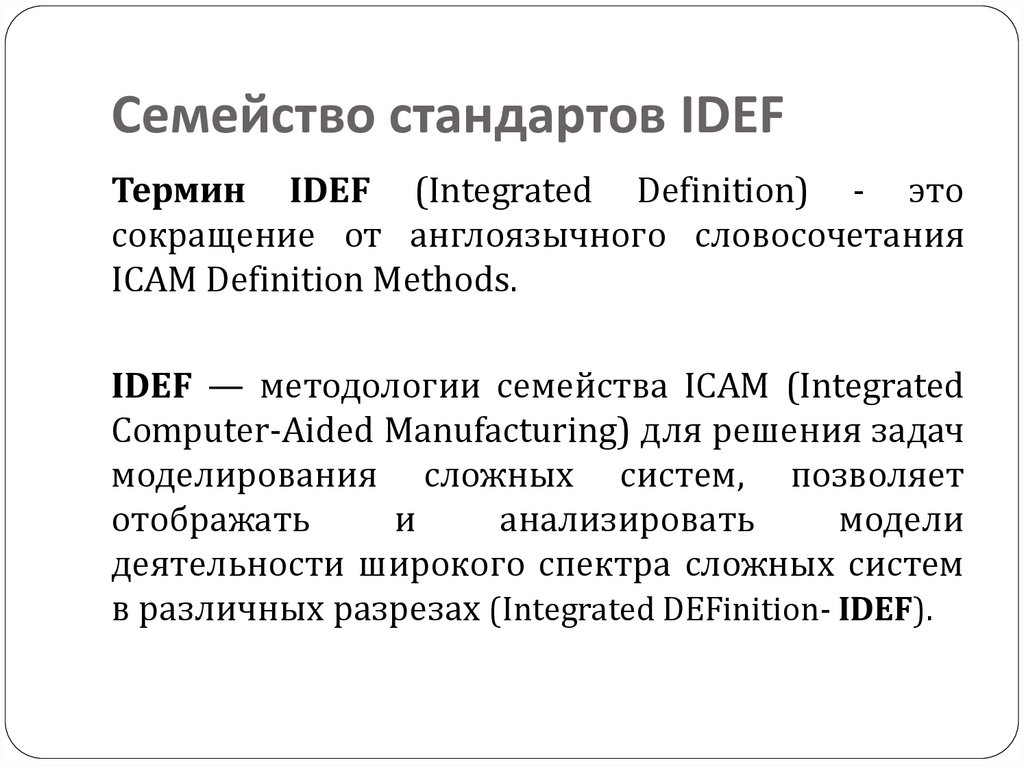

Семейство стандартов IDEF
Термин IDEF (Integrated Definition) - это
сокращение от англоязычного словосочетания
ICAM Definition Methods.
IDEF — методологии семейства ICAM (Integrated
Computer-Aided Manufacturing) для решения задач
моделирования сложных систем, позволяет
отображать
и
анализировать
модели
деятельности широкого спектра сложных систем
в различных разрезах (Integrated DEFinition- IDEF).

9.

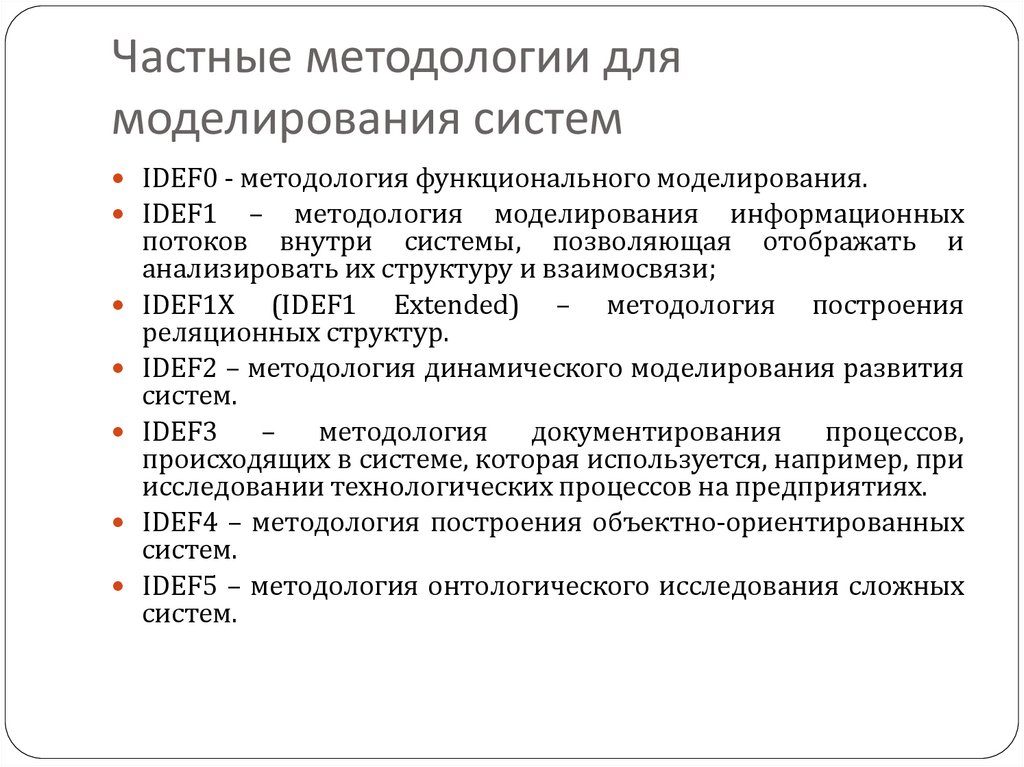

Частные методологии для
моделирования систем
IDEF0 - методология функционального моделирования.
IDEF1 – методология моделирования информационных
потоков внутри системы, позволяющая отображать и
анализировать их структуру и взаимосвязи;
IDEF1X (IDEF1 Extended) – методология построения
реляционных структур.
IDEF2 – методология динамического моделирования развития
систем.
IDEF3
–
методология
документирования
процессов,
происходящих в системе, которая используется, например, при
исследовании технологических процессов на предприятиях.
IDEF4 – методология построения объектно-ориентированных
систем.
IDEF5 – методология онтологического исследования сложных
систем.

10.

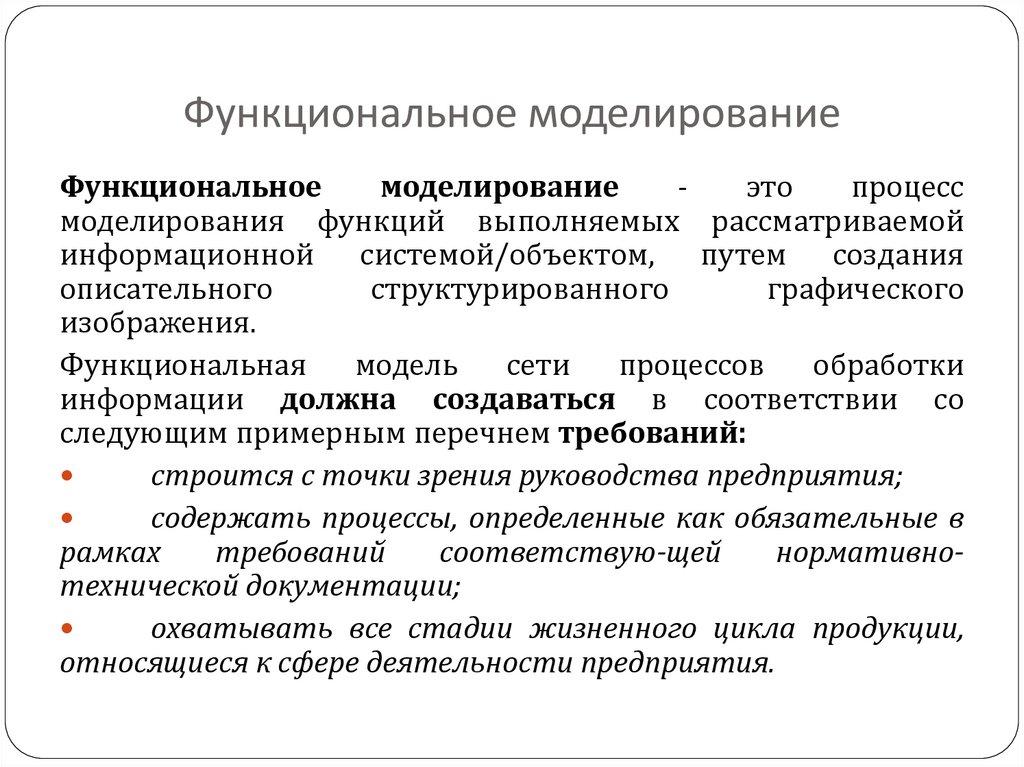

Функциональное моделирование
Функциональное
моделирование
это
процесс
моделирования функций выполняемых рассматриваемой
информационной системой/объектом, путем создания
описательного
структурированного
графического
изображения.
Функциональная
модель
сети
процессов
обработки
информации должна создаваться в соответствии со
следующим примерным перечнем требований:
строится с точки зрения руководства предприятия;
содержать процессы, определенные как обязательные в
рамках
требований
соответствую-щей
нормативнотехнической документации;
охватывать все стадии жизненного цикла продукции,
относящиеся к сфере деятельности предприятия.

11.

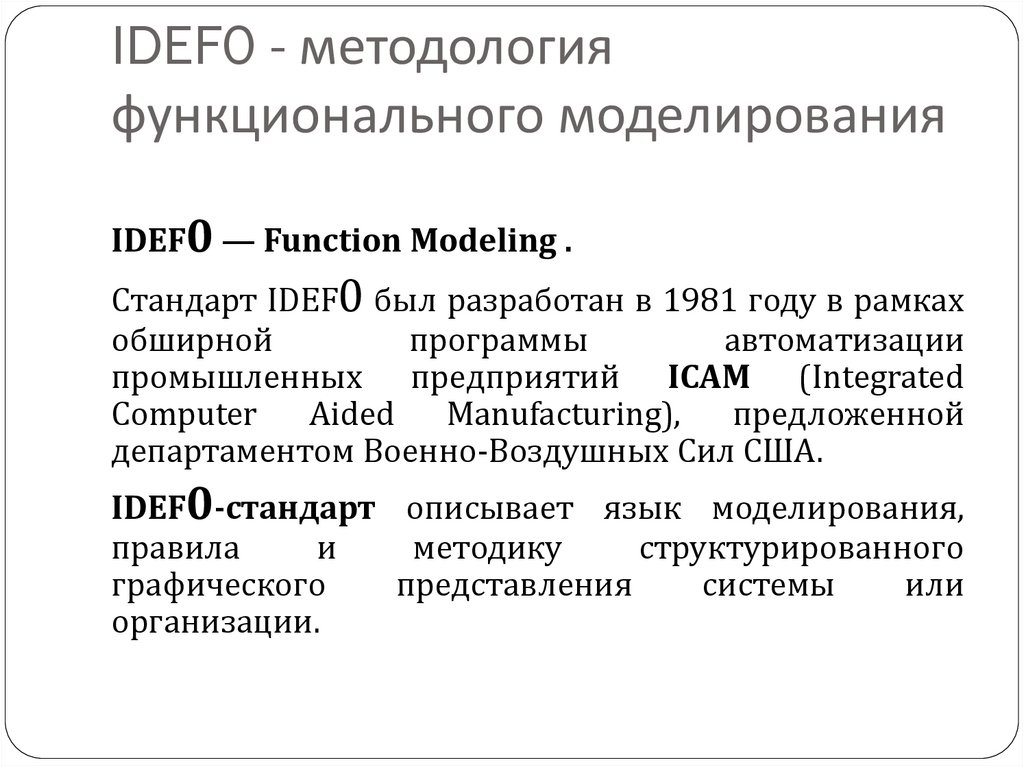

IDEF0 - методология
функционального моделирования
IDEF0 — Function Modeling .
Стандарт IDEF0 был разработан в 1981 году в рамках
обширной
программы
автоматизации
промышленных предприятий ICAM (Integrated
Computer
Aided
Manufacturing),
предложенной
департаментом Военно-Воздушных Сил США.
IDEF0-стандарт описывает язык моделирования,
правила
и
методику
структурированного
графического
представления
системы
или
организации.

12.

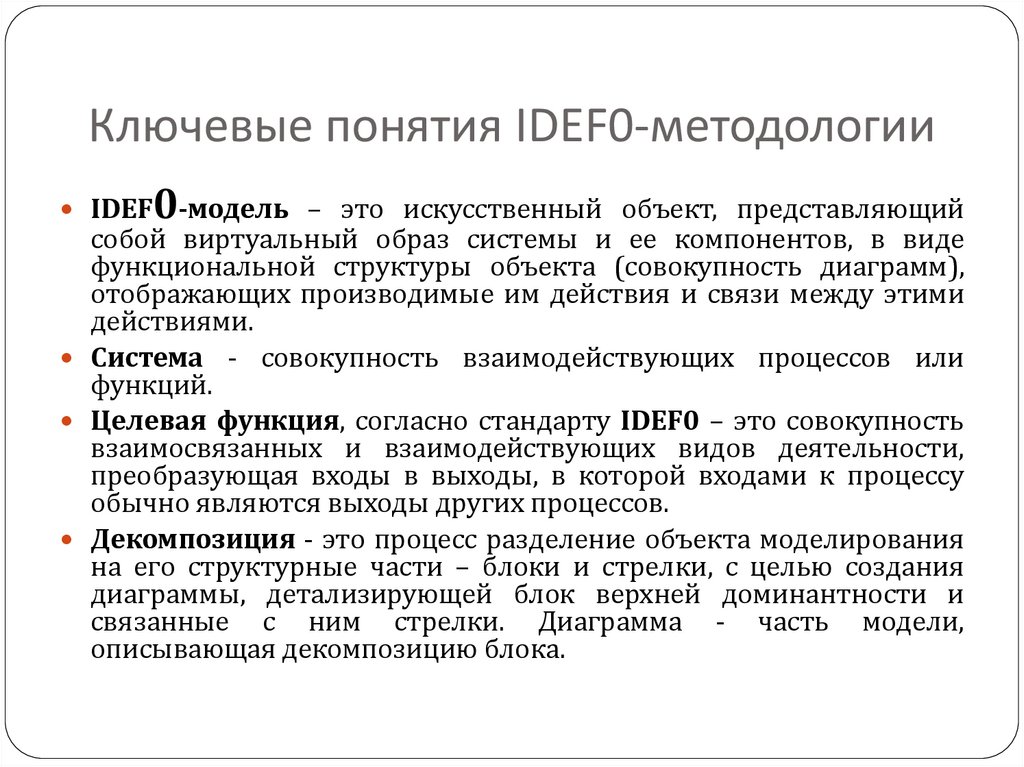

Ключевые понятия IDEF0-методологии
0-модель – это искусственный объект, представляющий
IDEF
собой виртуальный образ системы и ее компонентов, в виде
функциональной структуры объекта (совокупность диаграмм),
отображающих производимые им действия и связи между этими
действиями.
Система - совокупность взаимодействующих процессов или
функций.
Целевая функция, согласно стандарту IDEF0 – это совокупность
взаимосвязанных и взаимодействующих видов деятельности,
преобразующая входы в выходы, в которой входами к процессу
обычно являются выходы других процессов.
Декомпозиция - это процесс разделение объекта моделирования
на его структурные части – блоки и стрелки, с целью создания
диаграммы, детализирующей блок верхней доминантности и
связанные с ним стрелки. Диаграмма - часть модели,
описывающая декомпозицию блока.

13.

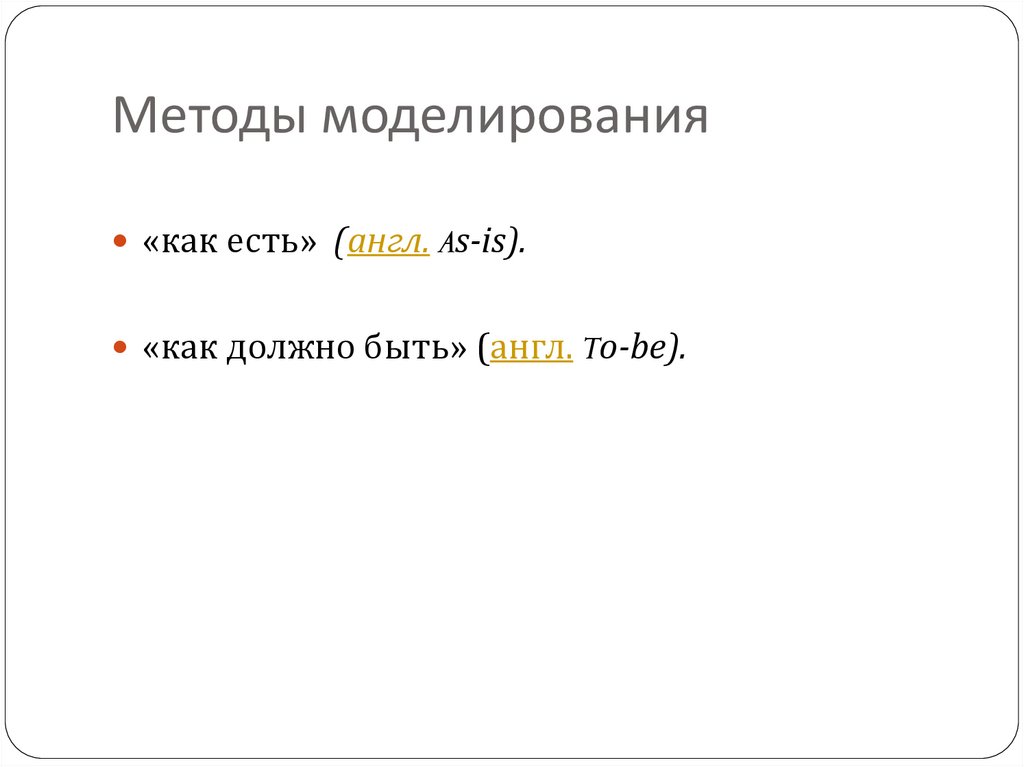

Методы моделирования
«как есть» (англ. As-is).
«как должно быть» (англ. To-be).

14.

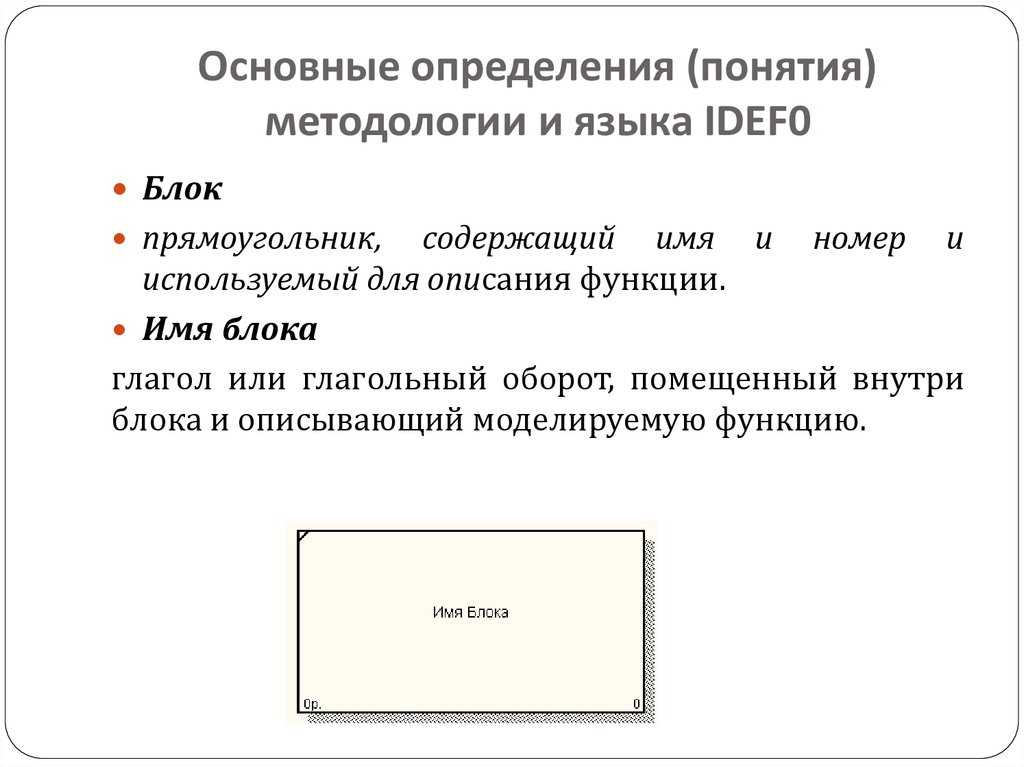

Основные определения (понятия)
методологии и языка IDEF0
Блок
прямоугольник,
содержащий имя и номер и
используемый для описания функции.
Имя блока
глагол или глагольный оборот, помещенный внутри
блока и описывающий моделируемую функцию.

15.

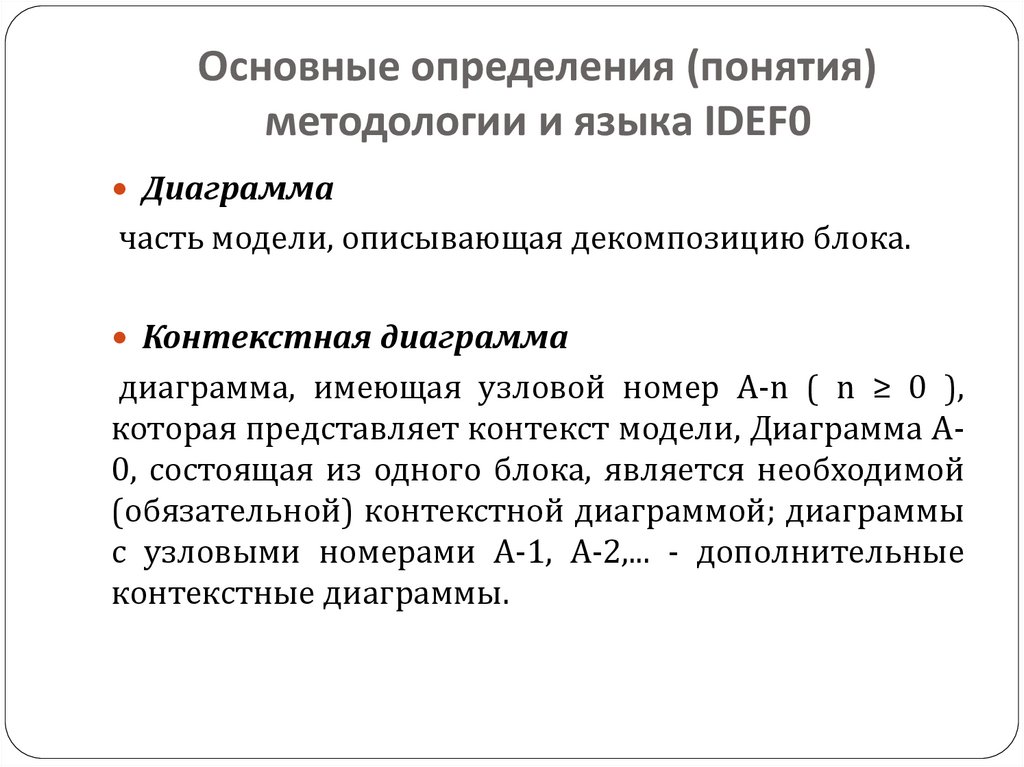

Основные определения (понятия)
методологии и языка IDEF0
Диаграмма
часть модели, описывающая декомпозицию блока.
Контекстная диаграмма
диаграмма, имеющая узловой номер A-n ( n ≥ 0 ),
которая представляет контекст модели, Диаграмма A0, состоящая из одного блока, является необходимой
(обязательной) контекстной диаграммой; диаграммы
с узловыми номерами A-1, A-2,... - дополнительные
контекстные диаграммы.

16.

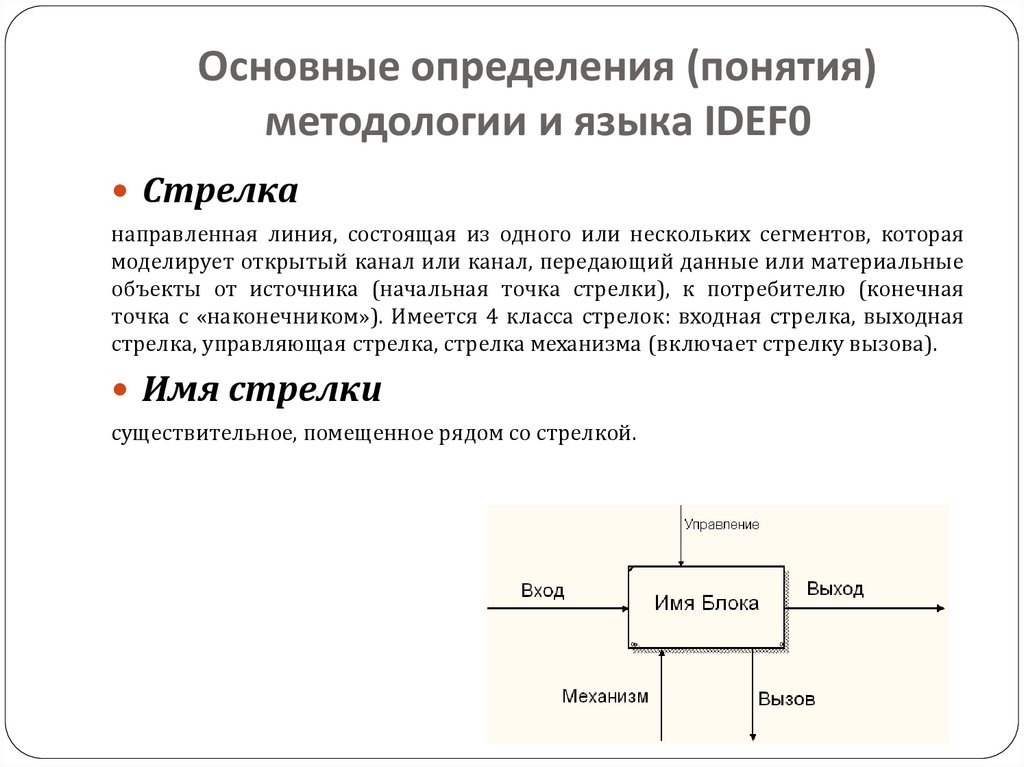

Основные определения (понятия)
методологии и языка IDEF0
Стрелка
направленная линия, состоящая из одного или нескольких сегментов, которая
моделирует открытый канал или канал, передающий данные или материальные
объекты от источника (начальная точка стрелки), к потребителю (конечная
точка с «наконечником»). Имеется 4 класса стрелок: входная стрелка, выходная
стрелка, управляющая стрелка, стрелка механизма (включает стрелку вызова).
Имя стрелки
существительное, помещенное рядом со стрелкой.

17.

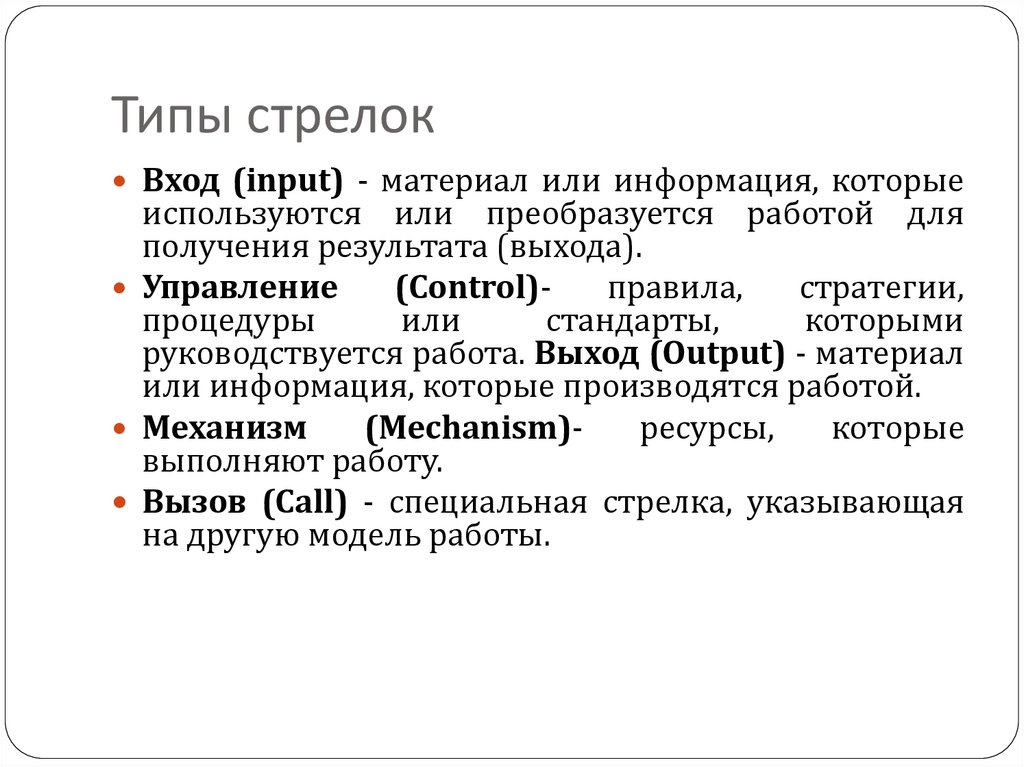

Типы стрелок
Вход (input) - материал или информация, которые
используются или преобразуется работой для
получения результата (выхода).
Управление
(Control)правила,
стратегии,
процедуры
или
стандарты,
которыми
руководствуется работа. Выход (Output) - материал
или информация, которые производятся работой.
Механизм
(Mechanism)ресурсы,
которые
выполняют работу.
Вызов (Call) - специальная стрелка, указывающая
на другую модель работы.

18.

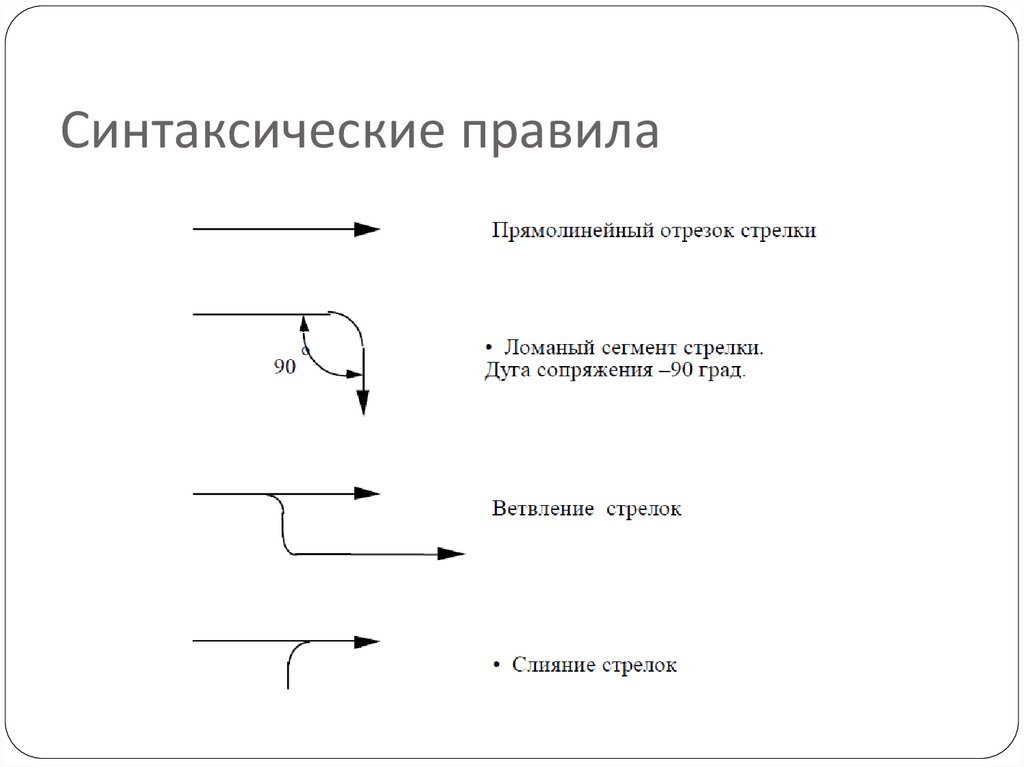

Синтаксические правила

19.

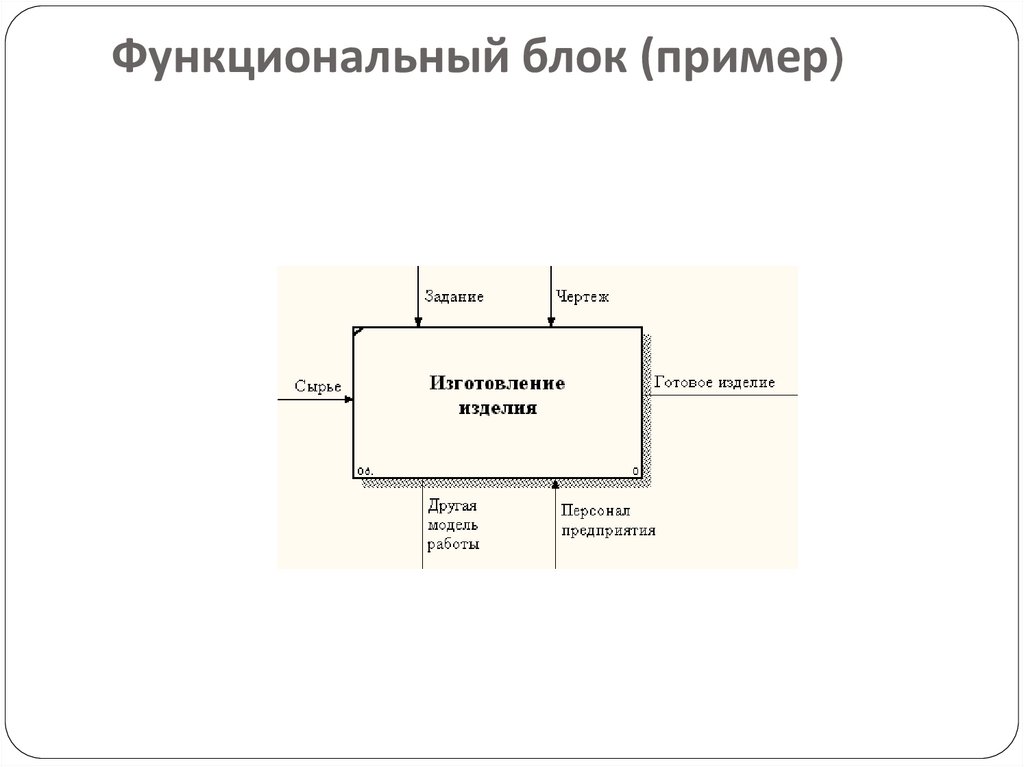

Функциональный блок (пример)

20.

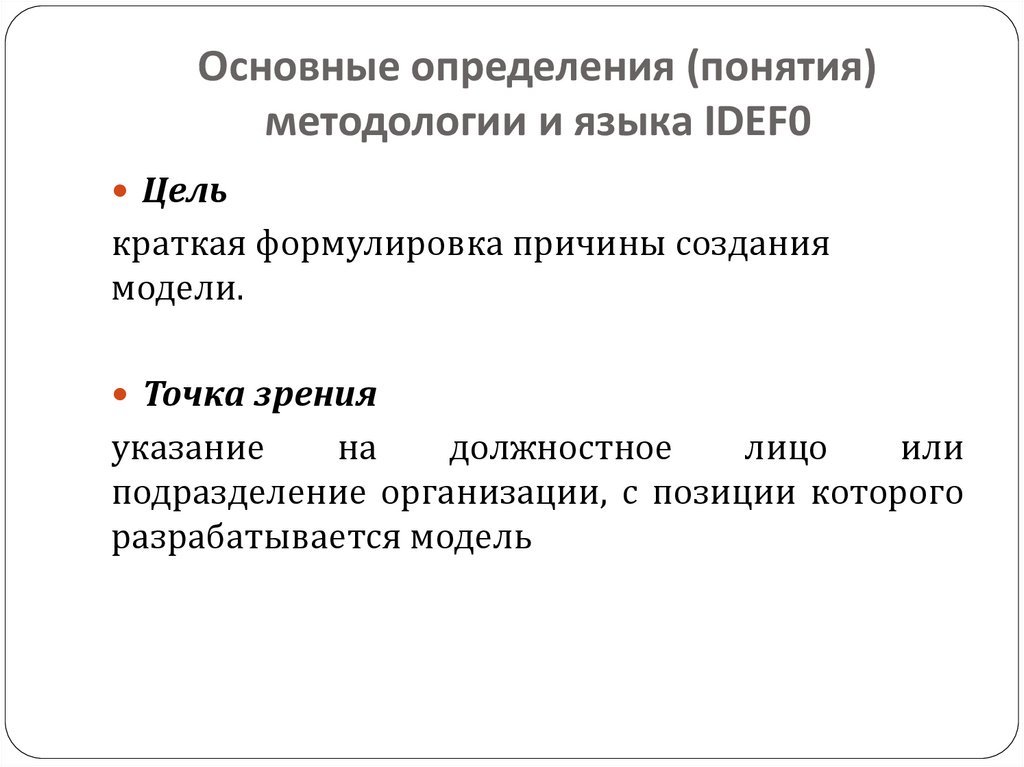

Основные определения (понятия)
методологии и языка IDEF0
Цель
краткая формулировка причины создания
модели.
Точка зрения
указание
на
должностное
лицо
или
подразделение организации, с позиции которого
разрабатывается модель

21.

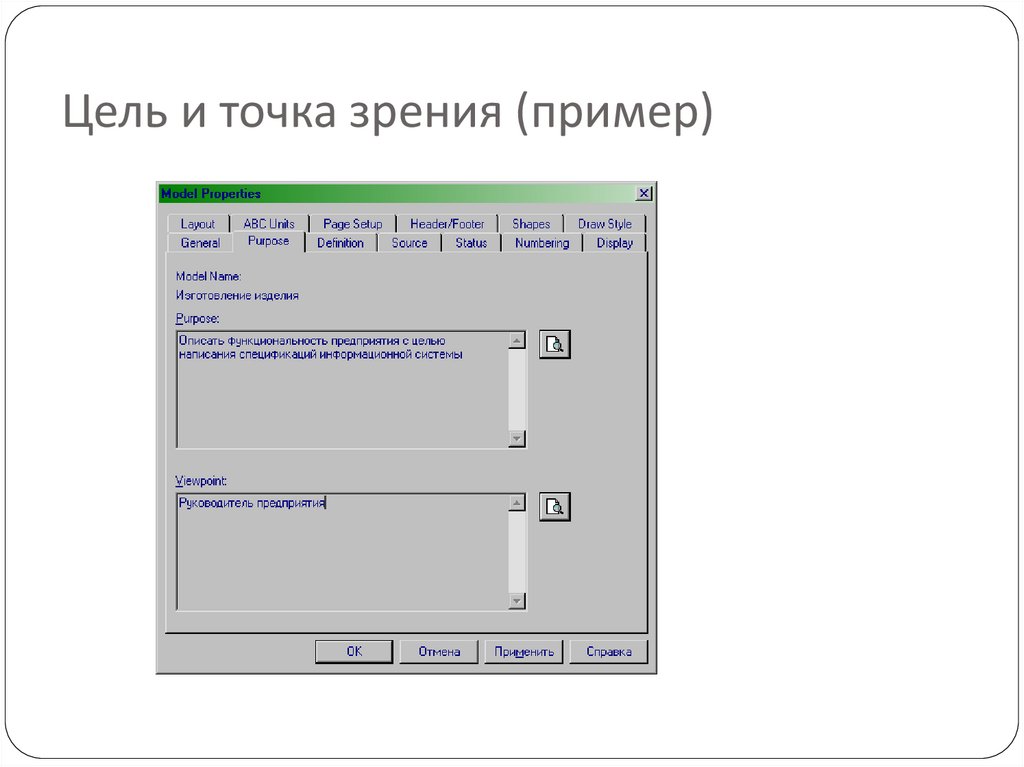

Цель и точка зрения (пример)

22.

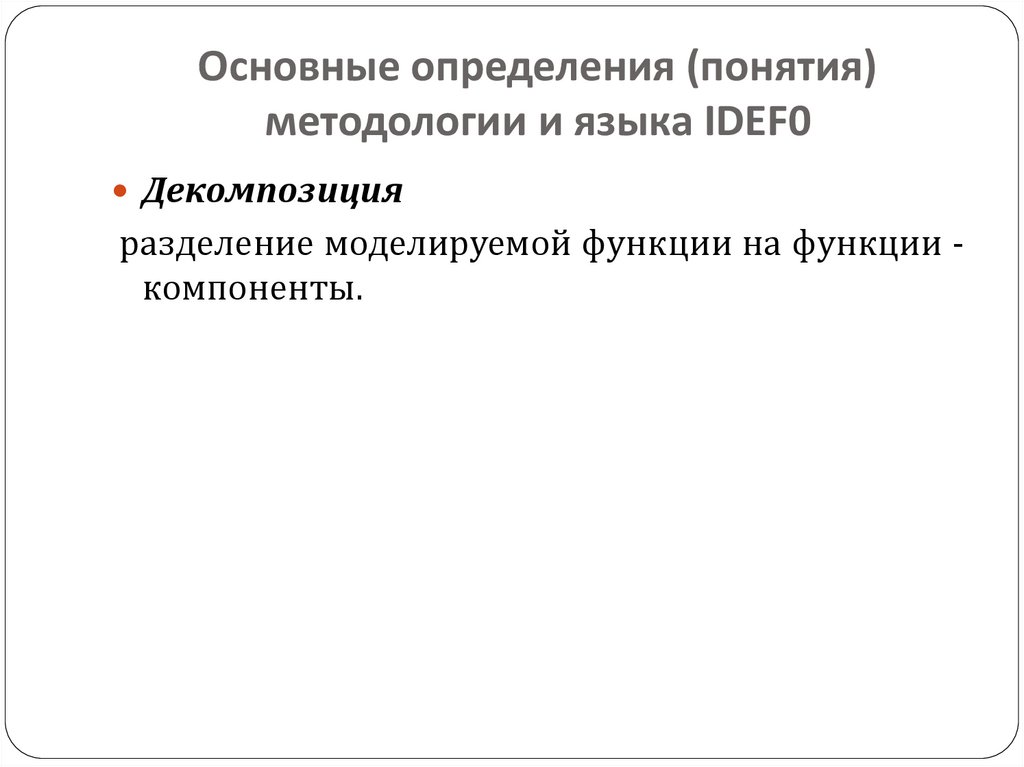

Основные определения (понятия)
методологии и языка IDEF0
Декомпозиция
разделение моделируемой функции на функции компоненты.

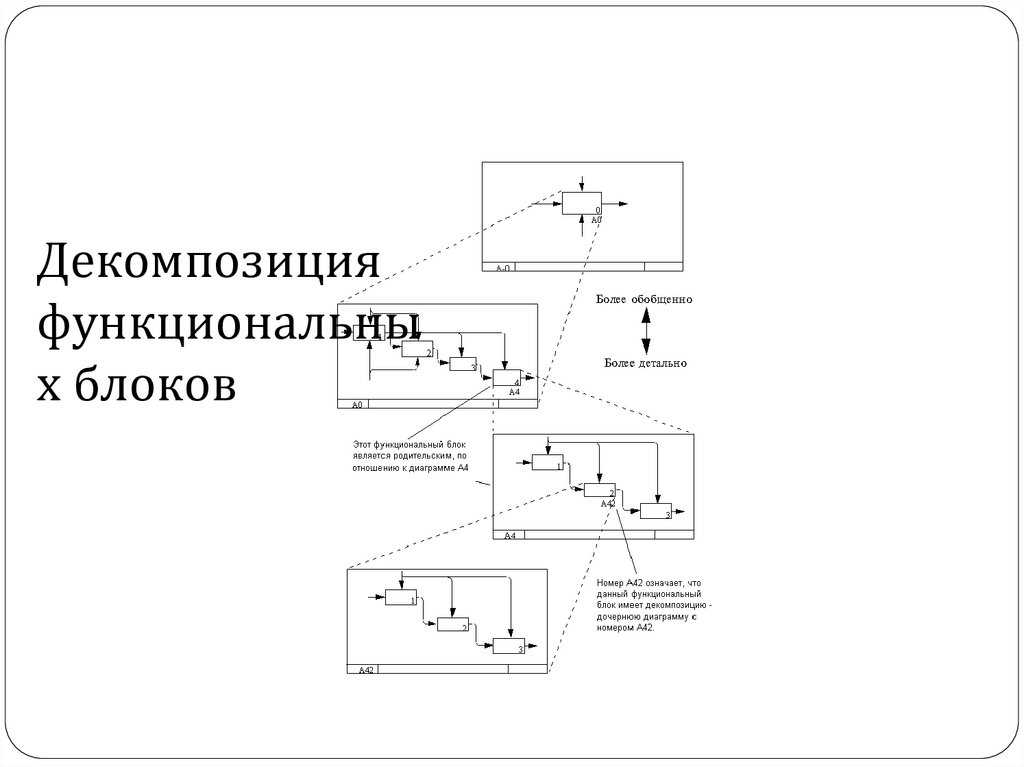

23.

Декомпозиция
функциональны
х блоков

24.

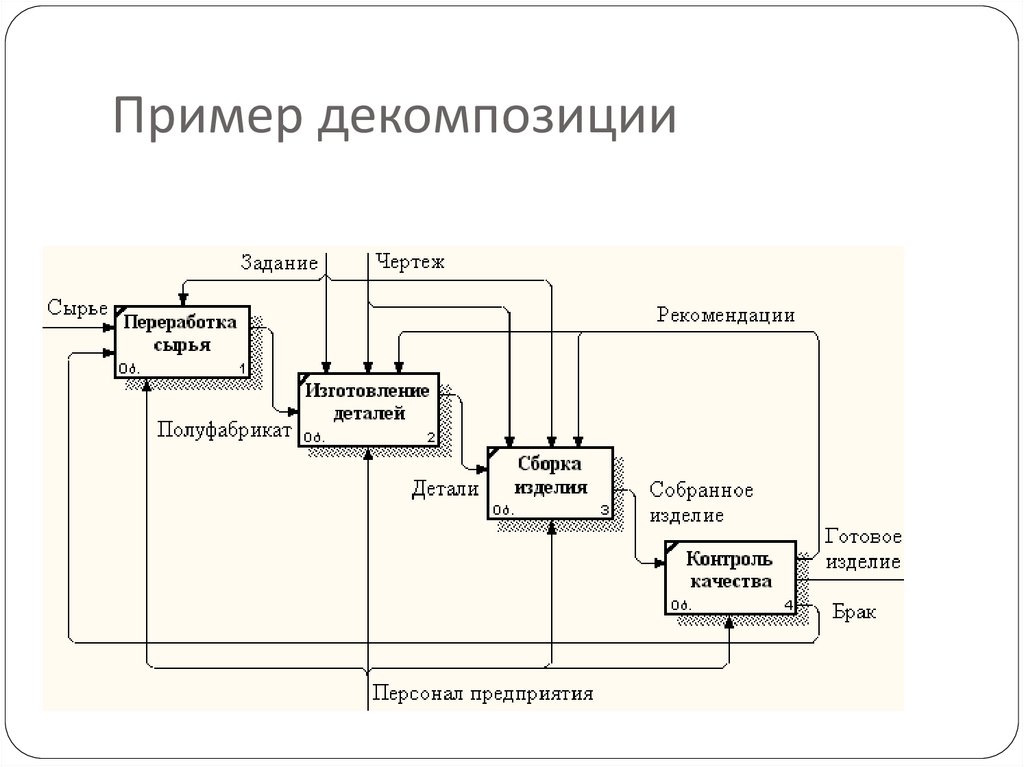

Пример декомпозиции

25.

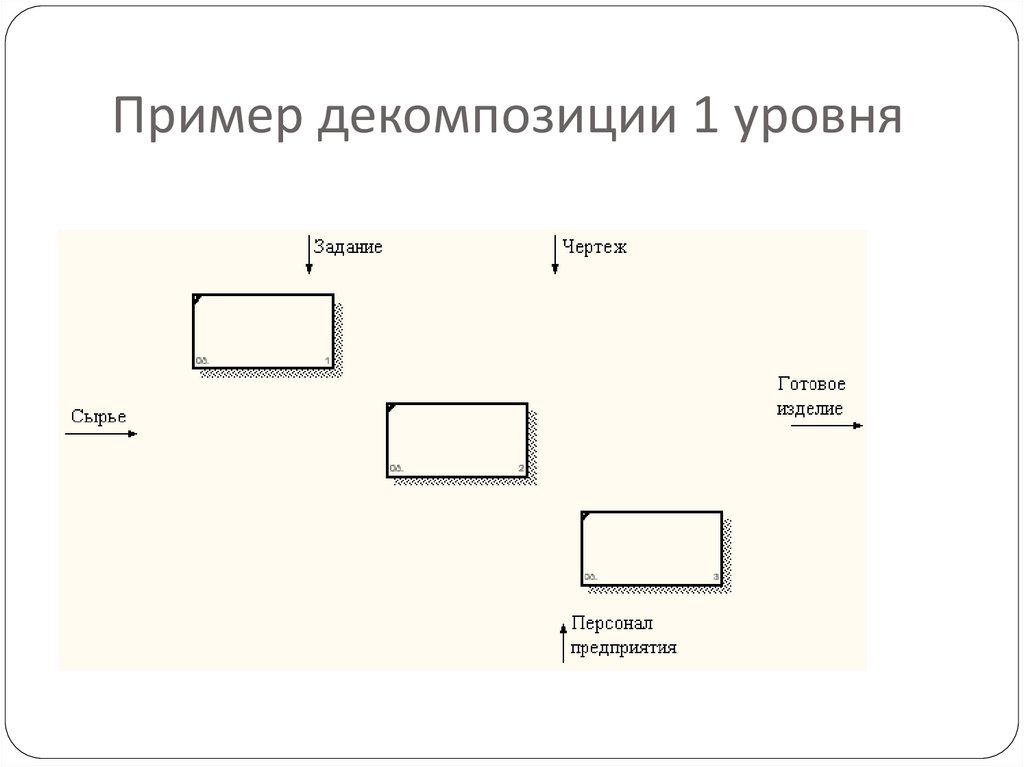

Пример декомпозиции 1 уровня

26.

Связь работ

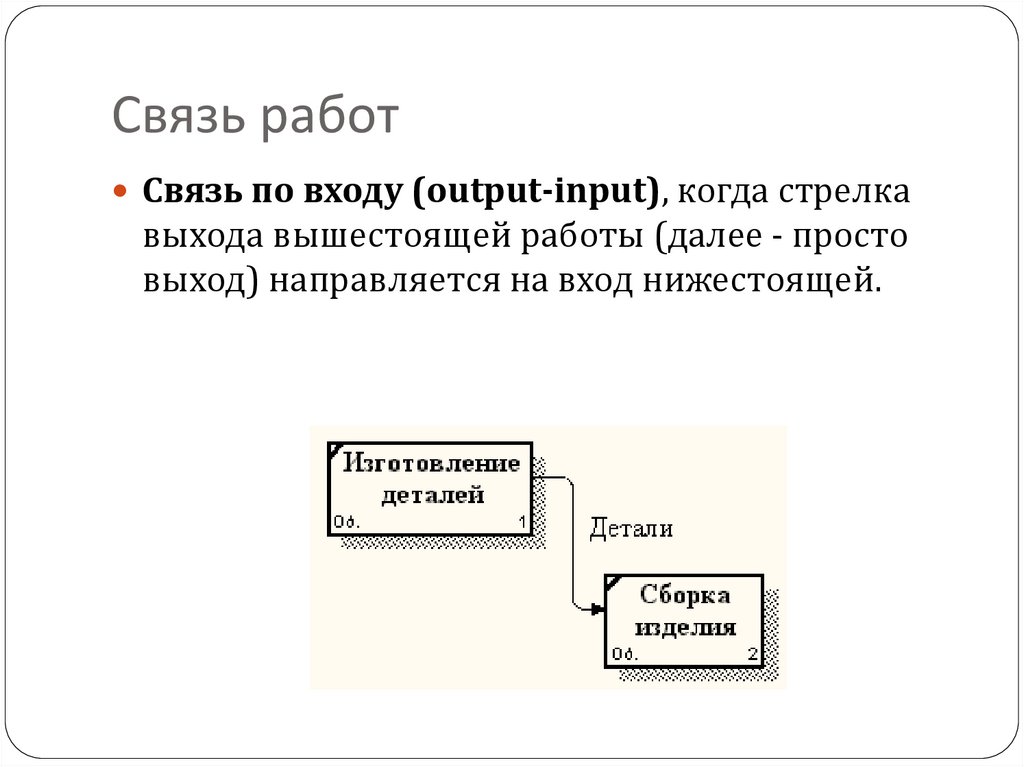

Связь по входу (output-input), когда стрелка
выхода вышестоящей работы (далее - просто
выход) направляется на вход нижестоящей.

27.

Связь работ

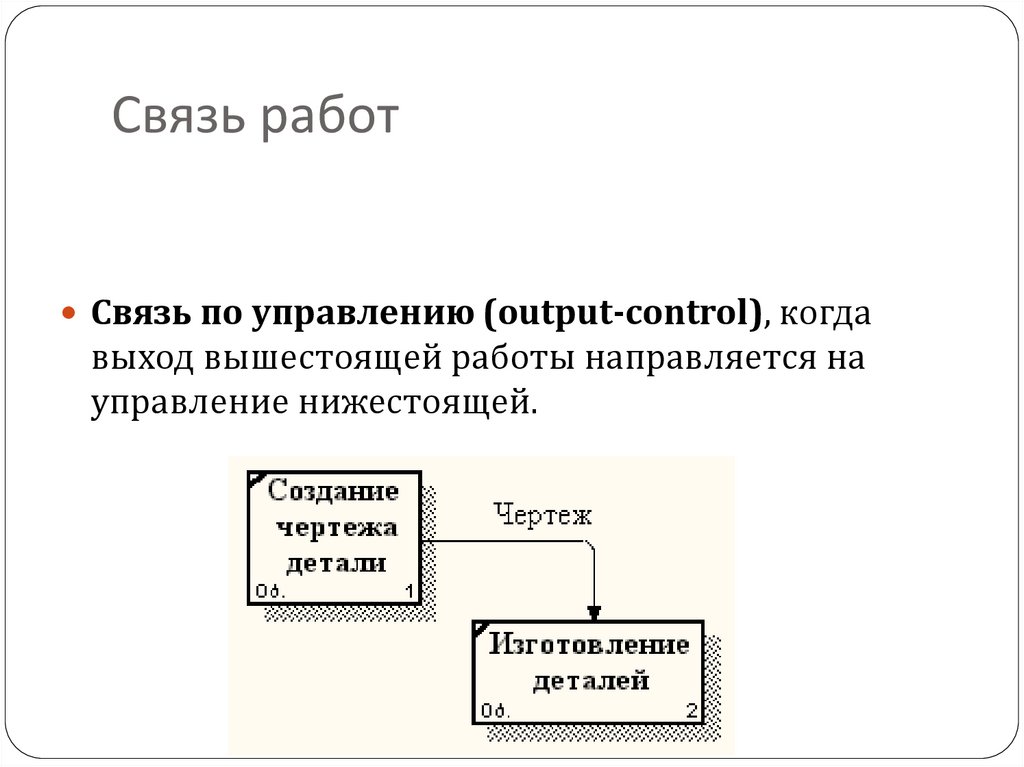

Связь по управлению (output-control), когда
выход вышестоящей работы направляется на
управление нижестоящей.

28.

Связь работ

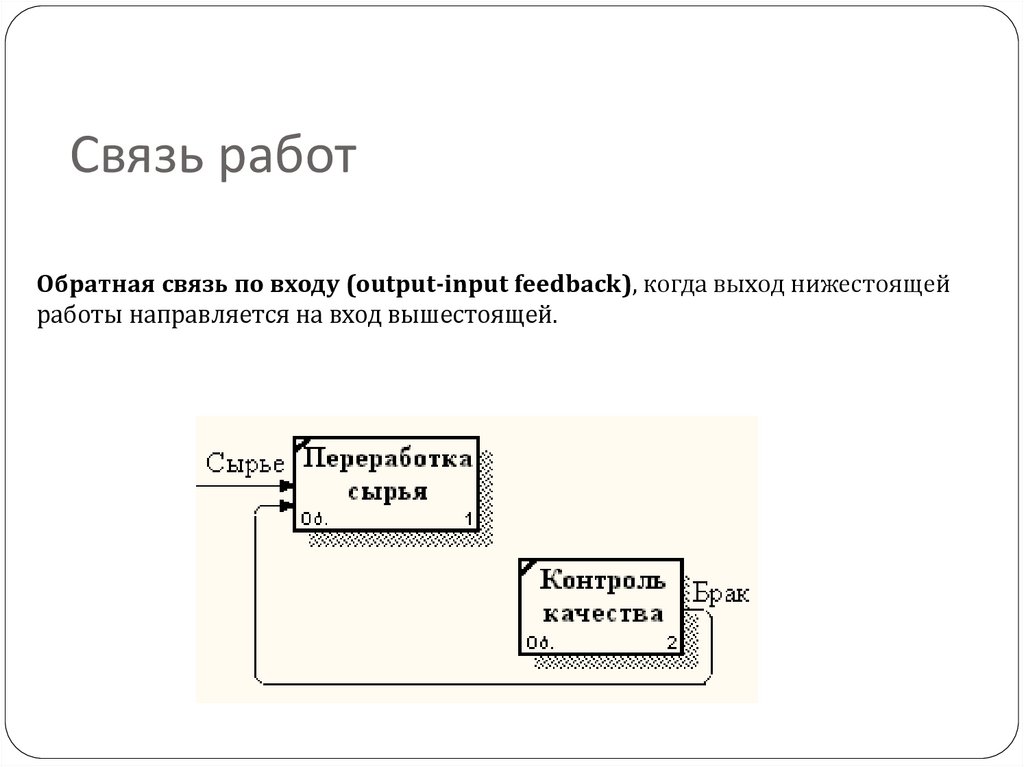

Обратная связь по входу (output-input feedback), когда выход нижестоящей
работы направляется на вход вышестоящей.

29.

Связь работ

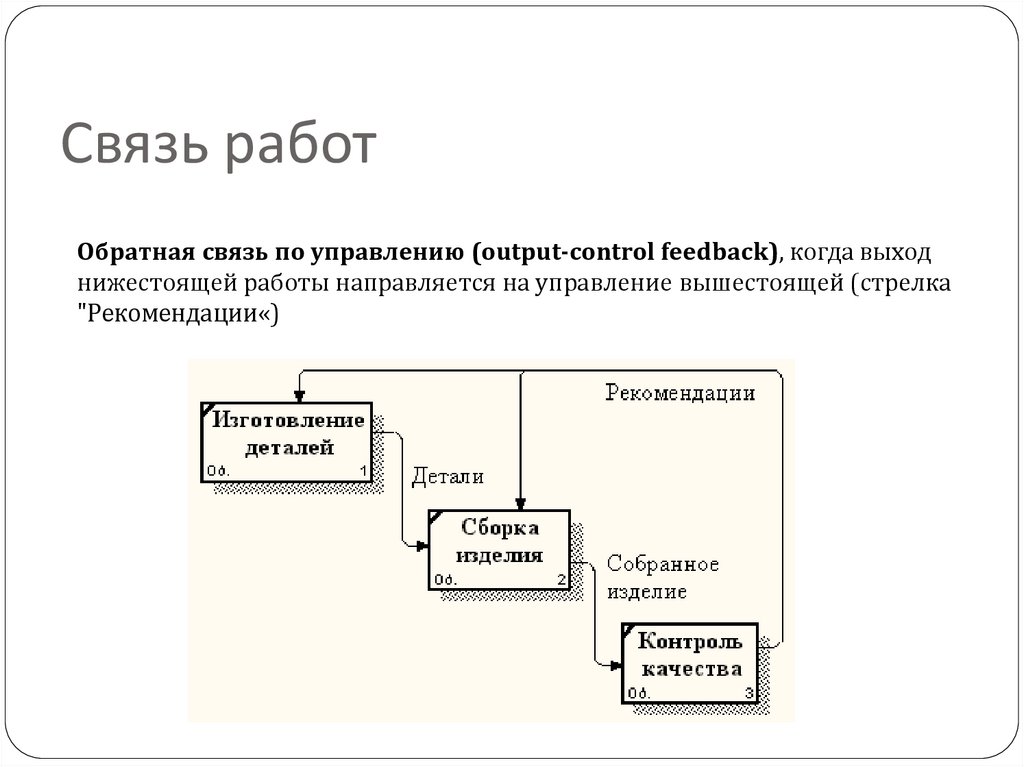

Обратная связь по управлению (output-control feedback), когда выход
нижестоящей работы направляется на управление вышестоящей (стрелка
"Рекомендации«)

30.

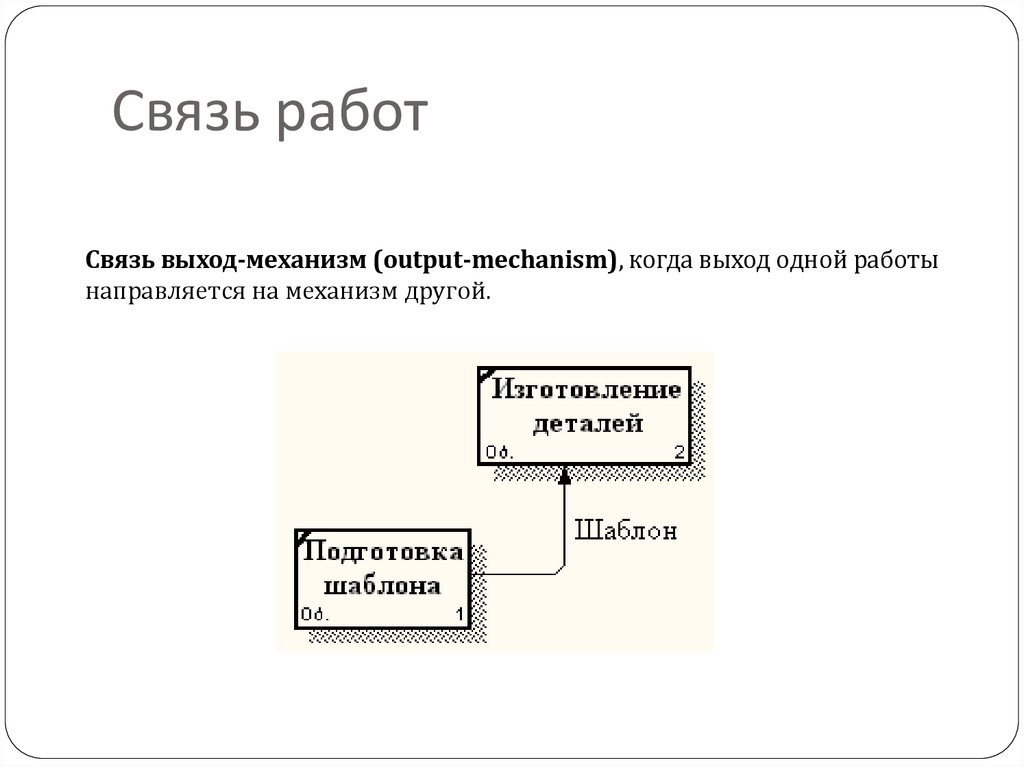

Связь работ
Связь выход-механизм (output-mechanism), когда выход одной работы
направляется на механизм другой.

31.

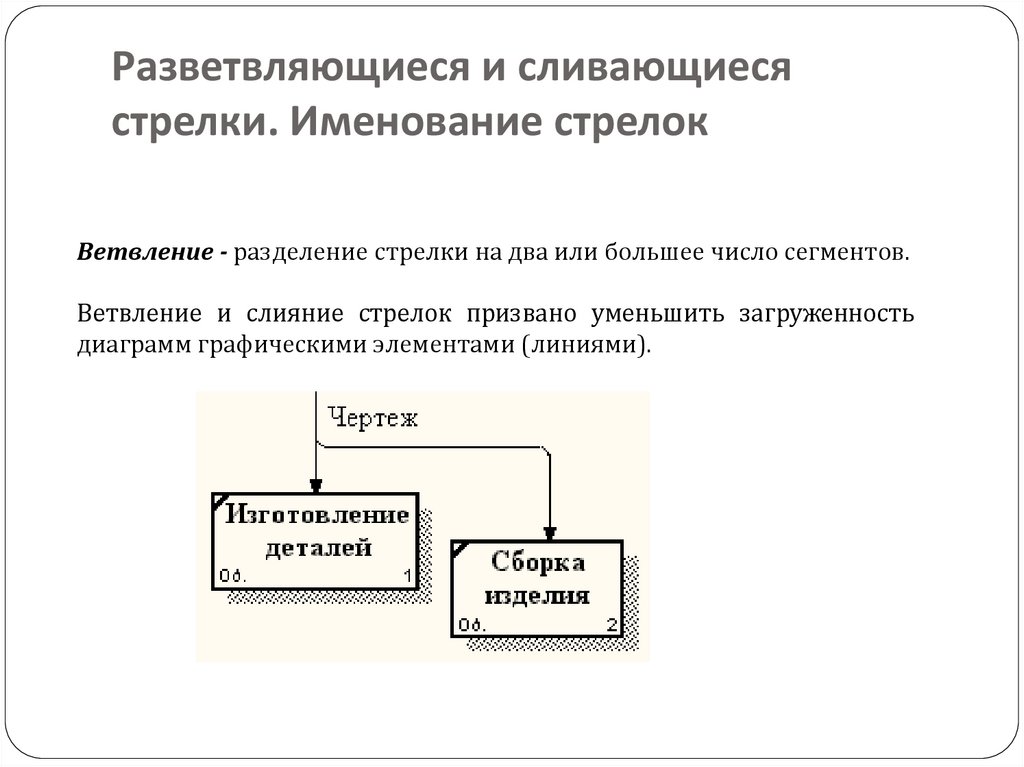

Разветвляющиеся и сливающиеся
стрелки. Именование стрелок
Ветвление - разделение стрелки на два или большее число сегментов.
Ветвление и слияние стрелок призвано уменьшить загруженность
диаграмм графическими элементами (линиями).

32.

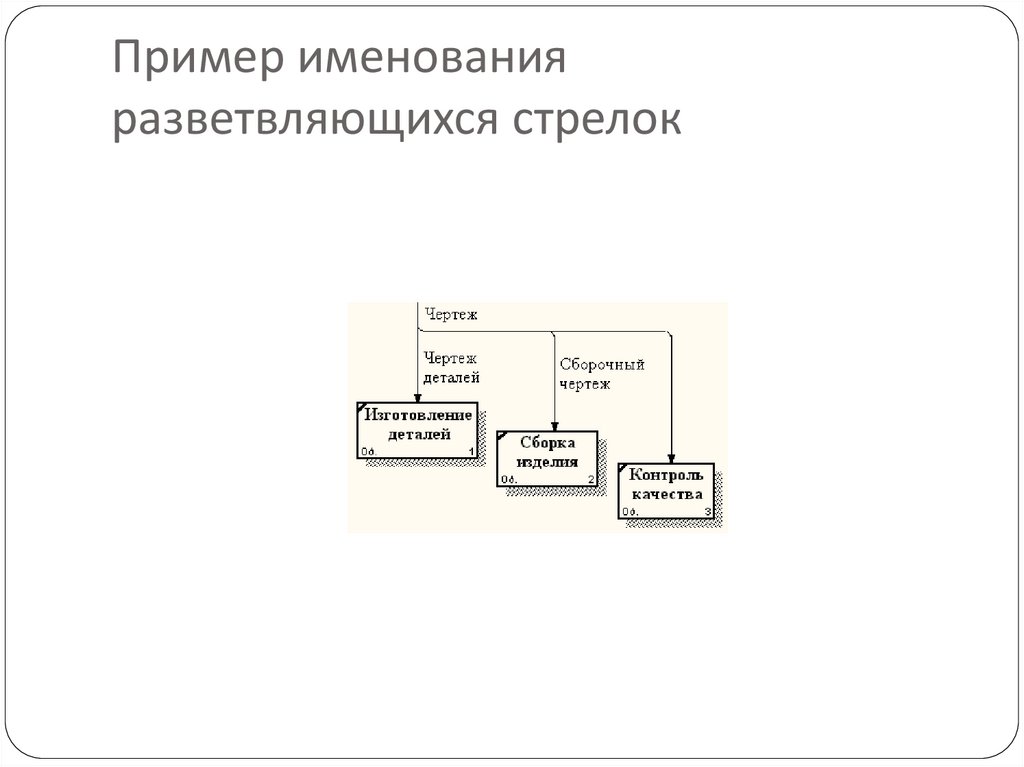

Пример именования
разветвляющихся стрелок

33.

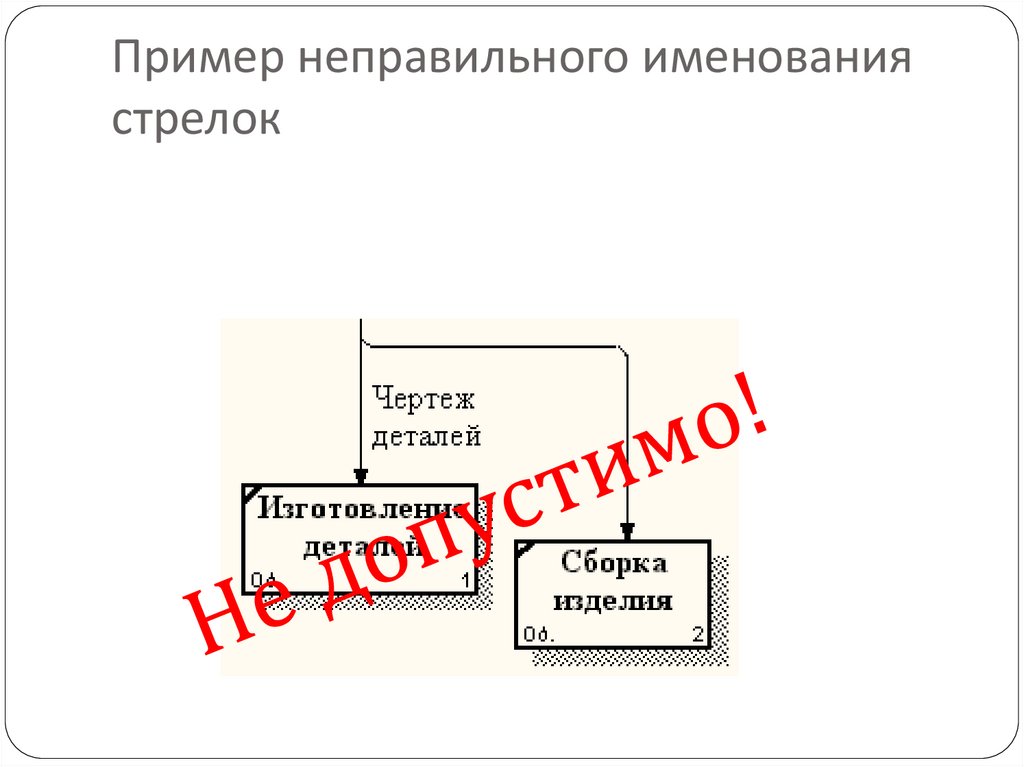

Пример неправильного именования
стрелок
