Отчет о работе отдела по эксплуатации электрооборудования и электроосвещения за 2024 год и задачи на 2025 год

1.

2.

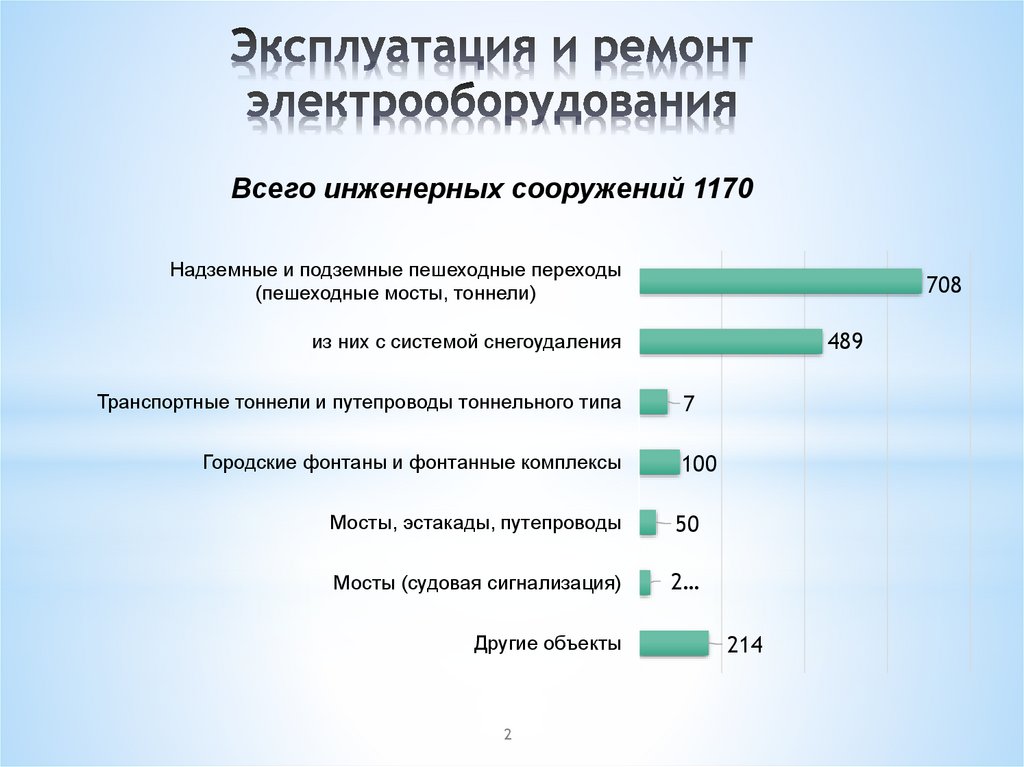

Всего инженерных сооружений 1170
Надземные и подземные пешеходные переходы
(пешеходные мосты, тоннели)
708
489
из них с системой снегоудаления
Транспортные тоннели и путепроводы тоннельного типа
Городские фонтаны и фонтанные комплексы
7
100
Мосты, эстакады, путепроводы
50
Мосты (судовая сигнализация)
2…
Другие объекты
2
214

3.

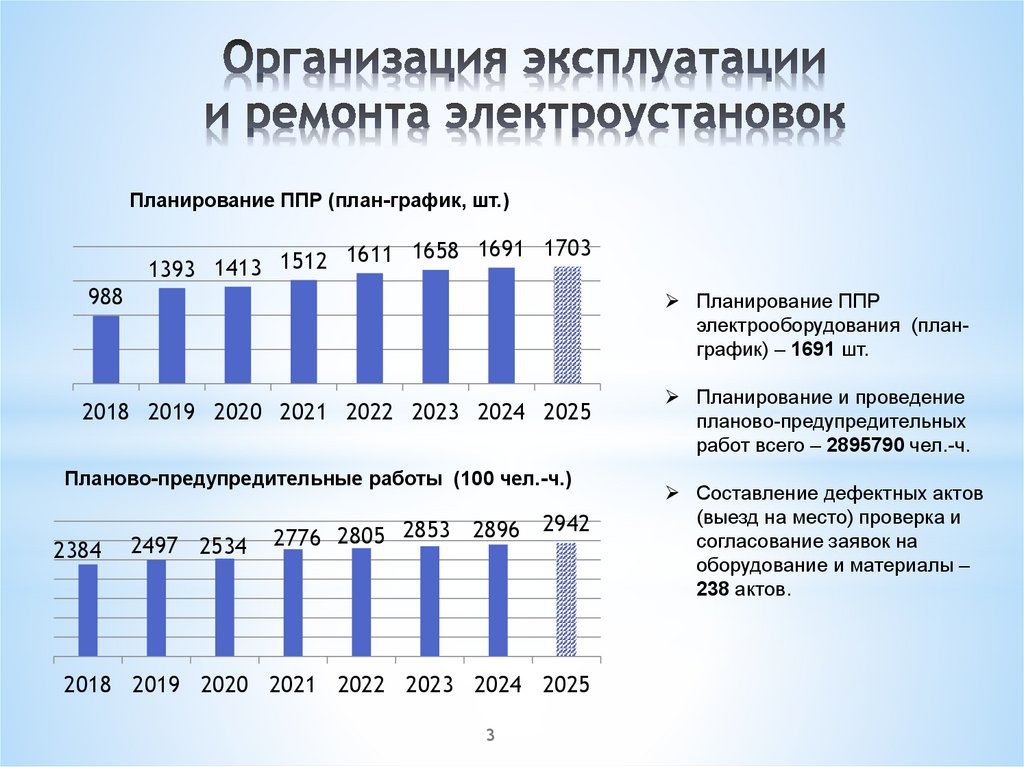

Планирование ППР (план-график, шт.)
1611 1658 1691 1703
1393 1413 1512
988
Планирование ППР
электрооборудования (планграфик) – 1691 шт.
2018 2019 2020 2021 2022 2023 2024 2025
Планово-предупредительные работы (100 чел.-ч.)
2384
2497 2534
2942
2776 2805 2853 2896
2018 2019 2020 2021 2022 2023 2024 2025
3
Планирование и проведение
планово-предупредительных
работ всего – 2895790 чел.-ч.
Составление дефектных актов
(выезд на место) проверка и
согласование заявок на
оборудование и материалы –
238 актов.

4.

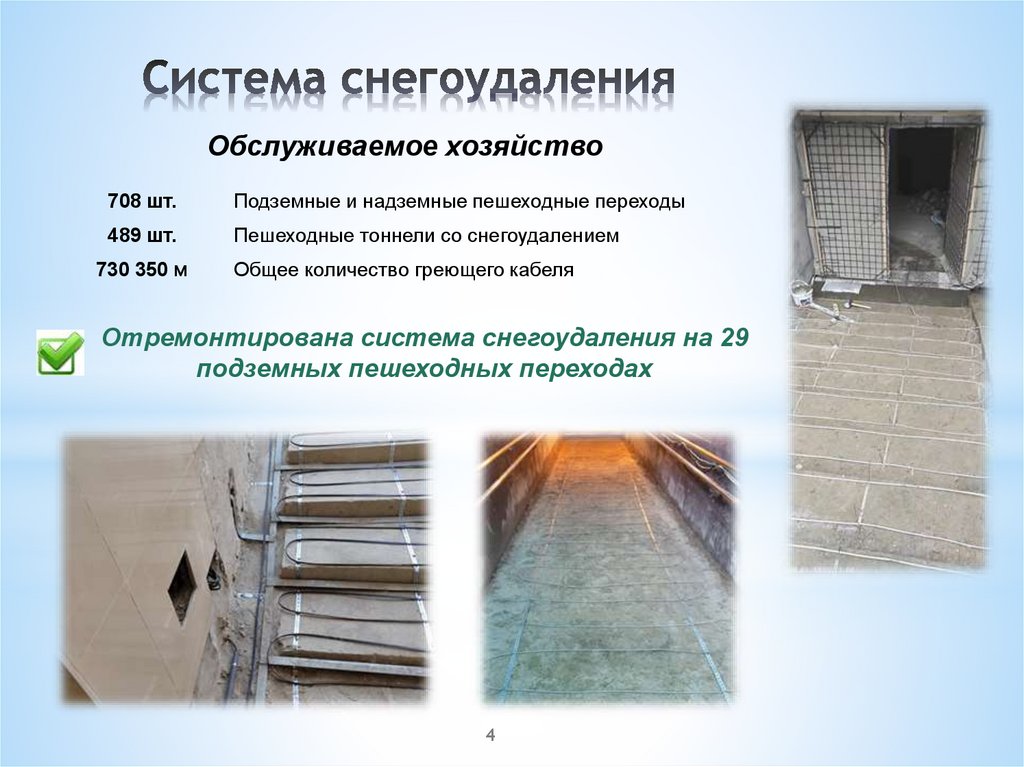

Обслуживаемое хозяйство
708 шт.
Подземные и надземные пешеходные переходы
489 шт.
Пешеходные тоннели со снегоудалением
730 350 м
Общее количество греющего кабеля
Отремонтирована система снегоудаления на 29
подземных пешеходных переходах
4

5.

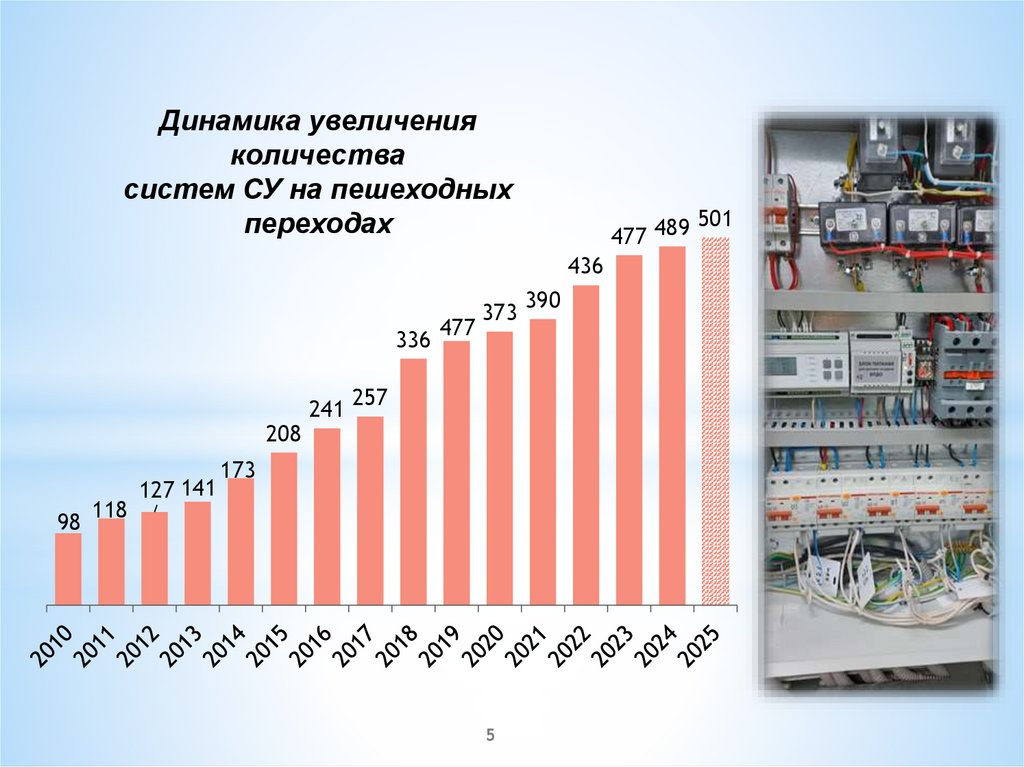

Динамика увеличения
количества
систем СУ на пешеходных
переходах
501
489
477
436
336
208
98
118
127 141
241
477
373
257
173
5
390

6.

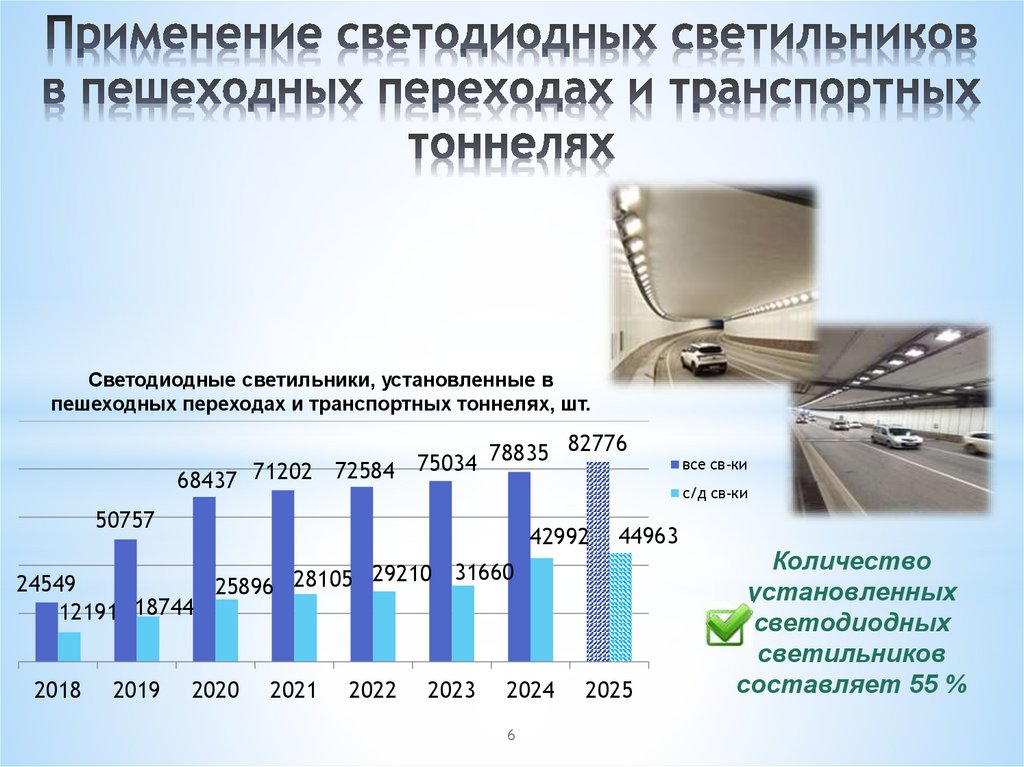

Светодиодные светильники, установленные в
пешеходных переходах и транспортных тоннелях, шт.
78835
75034
68437 71202 72584
50757
82776
с/д св-ки
42992
44963
29210 31660
24549
25896 28105
12191 18744
2018
2019
2020
2021
2022
2023
2024
6
все св-ки
2025
Количество
установленных
светодиодных
светильников
составляет 55 %

7.

В настоящее время проходит текущий ремонт собственными силами с
заменой светильников с лампами ДНаТ на светодиодные в транспортной
зоне Лефортовского тоннеля глубокого заложения.
Электромонтажные
работы завершены.
Проводятся пусконаладочные работы
системы управления
освещением
транспортной зоны.
Заменено:
125 км кабельных линий
6 км металлических лотков
806 светильников
8 шкафов освещения
7

8.

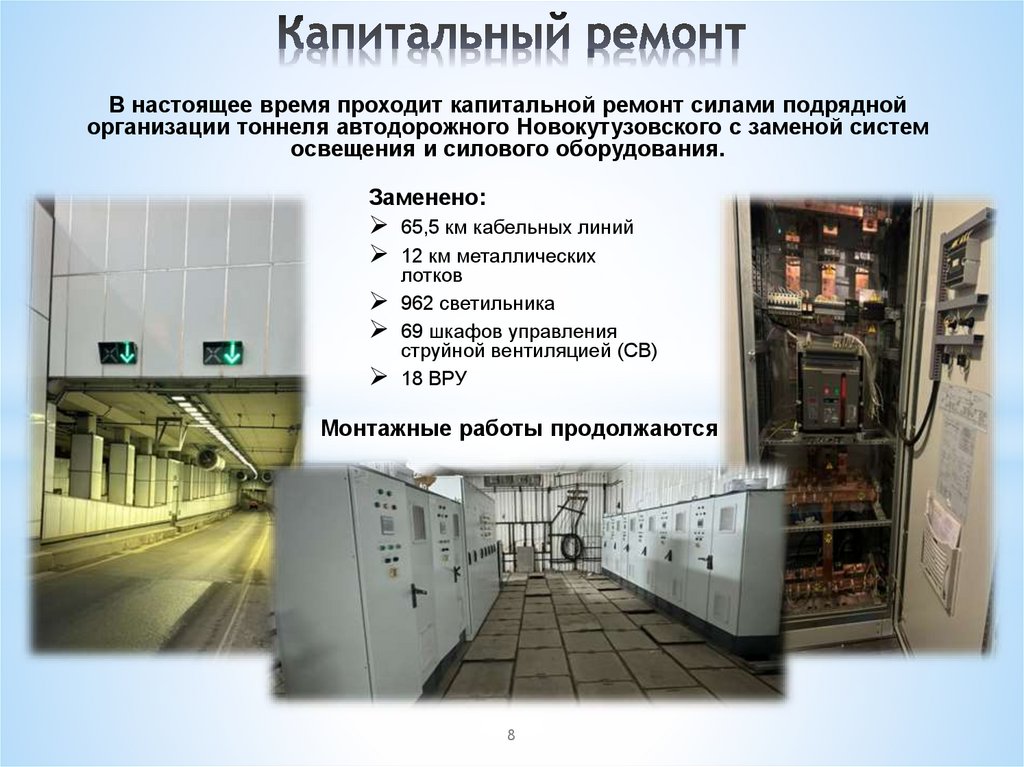

В настоящее время проходит капитальной ремонт силами подрядной
организации тоннеля автодорожного Новокутузовского с заменой систем
освещения и силового оборудования.
Заменено:
65,5 км кабельных линий
12 км металлических
лотков
962 светильника
69 шкафов управления
струйной вентиляцией (СВ)
18 ВРУ
Монтажные работы продолжаются
8

9.

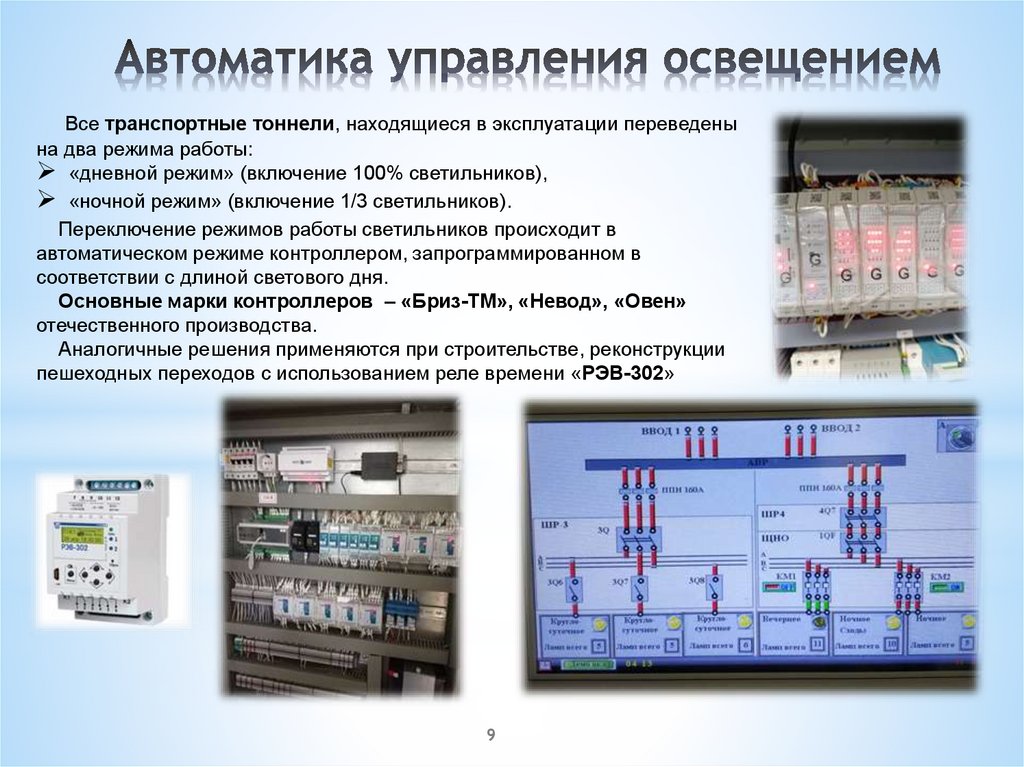

Все транспортные тоннели, находящиеся в эксплуатации переведены
на два режима работы:
«дневной режим» (включение 100% светильников),
«ночной режим» (включение 1/3 светильников).
Переключение режимов работы светильников происходит в
автоматическом режиме контроллером, запрограммированном в
соответствии с длиной светового дня.
Основные марки контроллеров – «Бриз-ТМ», «Невод», «Овен»
отечественного производства.
Аналогичные решения применяются при строительстве, реконструкции
пешеходных переходов с использованием реле времени «РЭВ-302»
9

10.

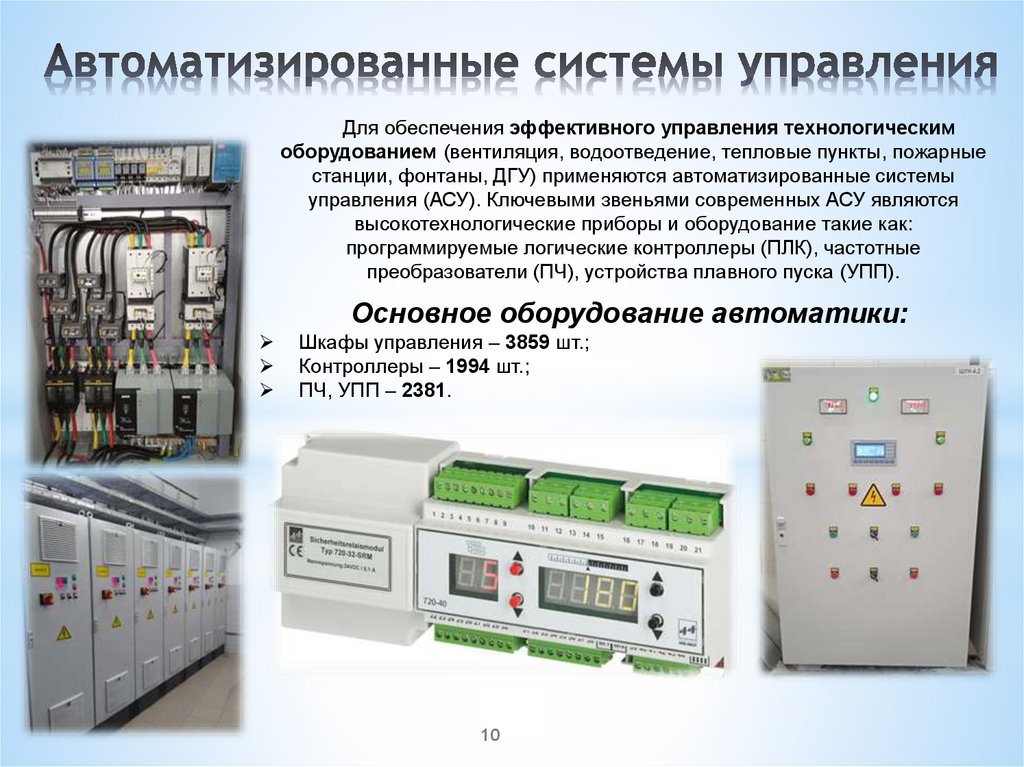

Для обеспечения эффективного управления технологическим
оборудованием (вентиляция, водоотведение, тепловые пункты, пожарные
станции, фонтаны, ДГУ) применяются автоматизированные системы
управления (АСУ). Ключевыми звеньями современных АСУ являются
высокотехнологические приборы и оборудование такие как:
программируемые логические контроллеры (ПЛК), частотные
преобразователи (ПЧ), устройства плавного пуска (УПП).
Основное оборудование автоматики:
Шкафы управления – 3859 шт.;
Контроллеры – 1994 шт.;
ПЧ, УПП – 2381.
10

11.

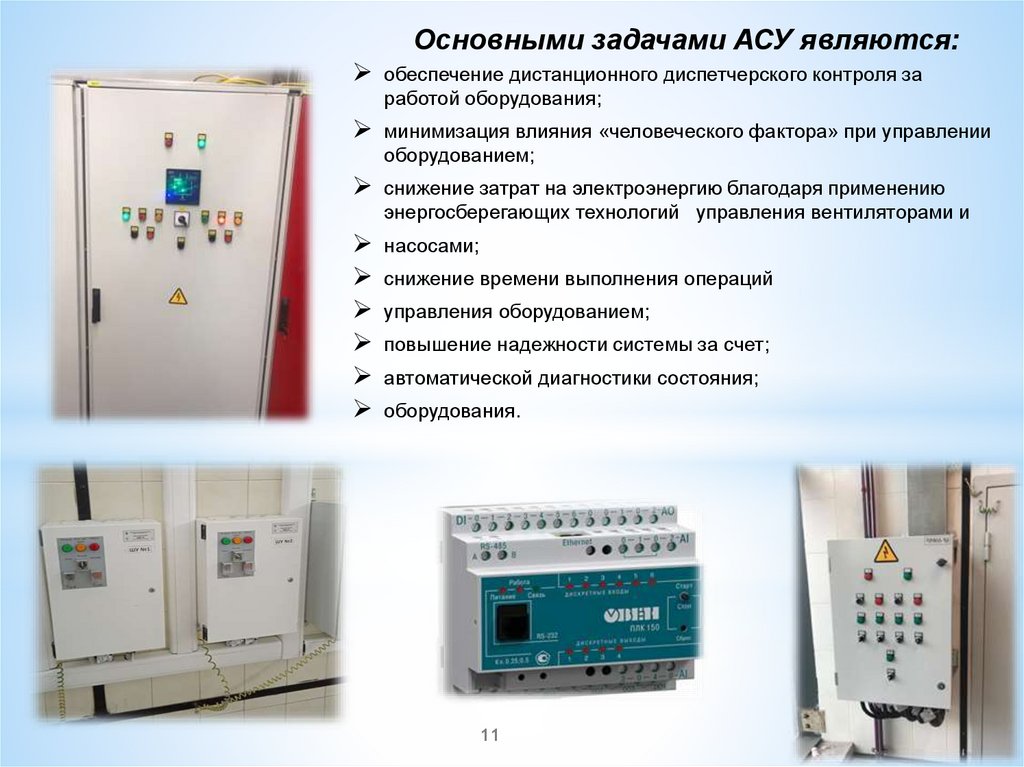

Основными задачами АСУ являются:
обеспечение дистанционного диспетчерского контроля за
работой оборудования;
минимизация влияния «человеческого фактора» при управлении
оборудованием;
снижение затрат на электроэнергию благодаря применению
энергосберегающих технологий управления вентиляторами и
насосами;
снижение времени выполнения операций
управления оборудованием;
повышение надежности системы за счет;
автоматической диагностики состояния;
оборудования.
11

12.

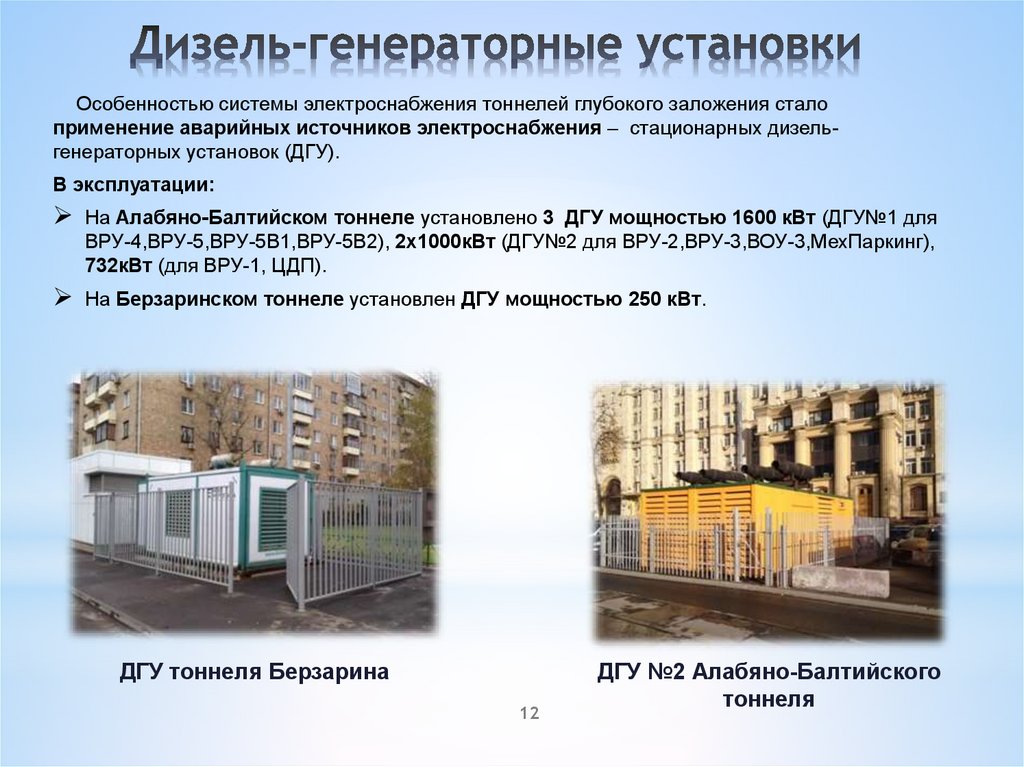

Особенностью системы электроснабжения тоннелей глубокого заложения стало
применение аварийных источников электроснабжения – стационарных дизельгенераторных установок (ДГУ).
В эксплуатации:
На Алабяно-Балтийском тоннеле установлено 3 ДГУ мощностью 1600 кВт (ДГУ№1 для
ВРУ-4,ВРУ-5,ВРУ-5В1,ВРУ-5В2), 2х1000кВт (ДГУ№2 для ВРУ-2,ВРУ-3,ВОУ-3,МехПаркинг),
732кВт (для ВРУ-1, ЦДП).
На Берзаринском тоннеле установлен ДГУ мощностью 250 кВт.
ДГУ тоннеля Берзарина
12
ДГУ №2 Алабяно-Балтийского
тоннеля

13.

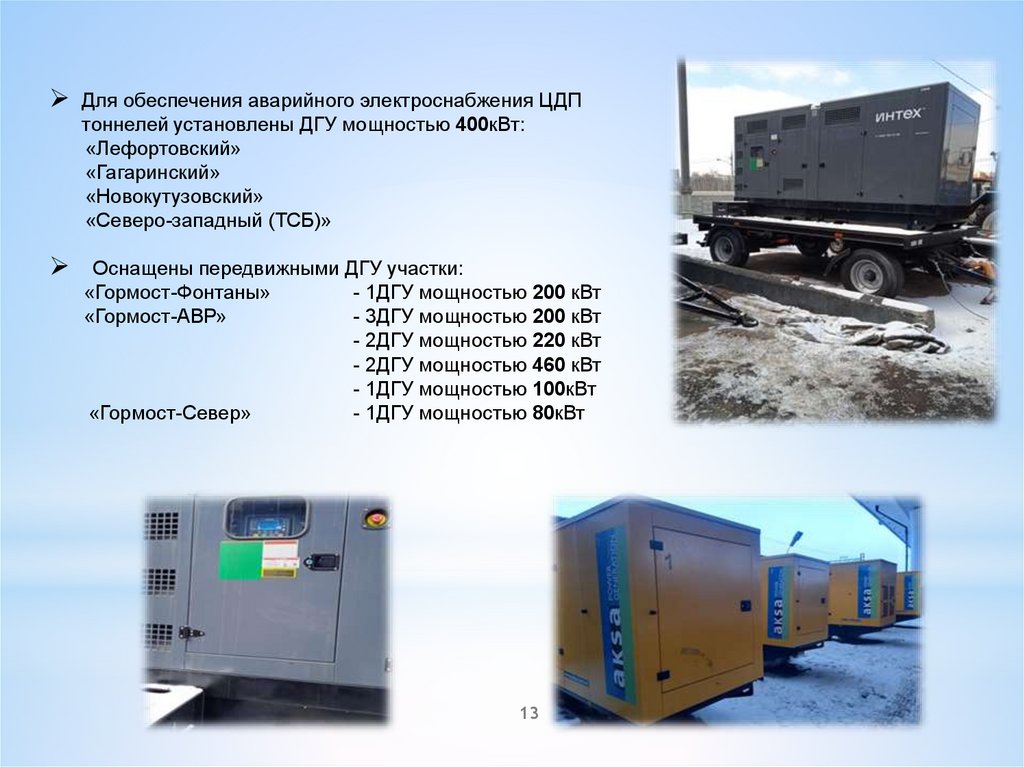

Для обеспечения аварийного электроснабжения ЦДП
тоннелей установлены ДГУ мощностью 400кВт:
«Лефортовский»
«Гагаринский»
«Новокутузовский»
«Северо-западный (ТСБ)»
Оснащены передвижными ДГУ участки:
«Гормост-Фонтаны»
- 1ДГУ мощностью 200 кВт
«Гормост-АВР»
- 3ДГУ мощностью 200 кВт
- 2ДГУ мощностью 220 кВт
- 2ДГУ мощностью 460 кВт
- 1ДГУ мощностью 100кВт
«Гормост-Север»
- 1ДГУ мощностью 80кВт
13

14.

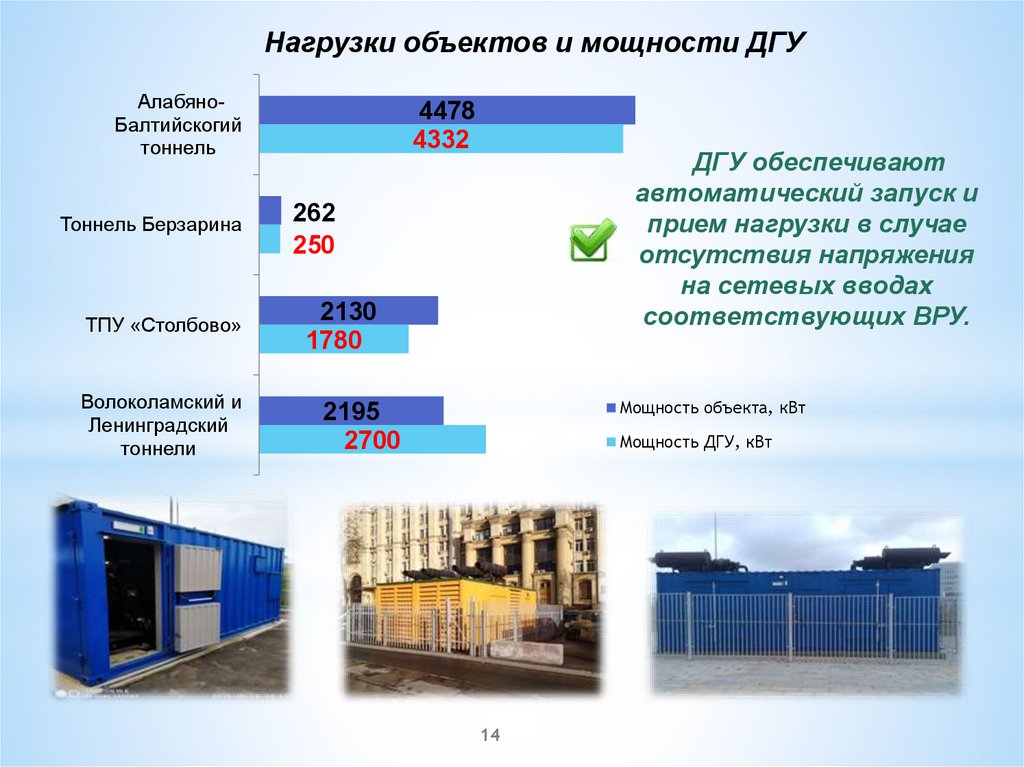

Нагрузки объектов и мощности ДГУ
АлабяноБалтийскогий
тоннель
Тоннель Берзарина
ТПУ «Столбово»
Волоколамский и
Ленинградский
тоннели
4478
4332
ДГУ обеспечивают
автоматический запуск и
прием нагрузки в случае
отсутствия напряжения
на сетевых вводах
соответствующих ВРУ.
262
250
2130
1780
Мощность объекта, кВт
2195
2700
Мощность ДГУ, кВт
14

15.

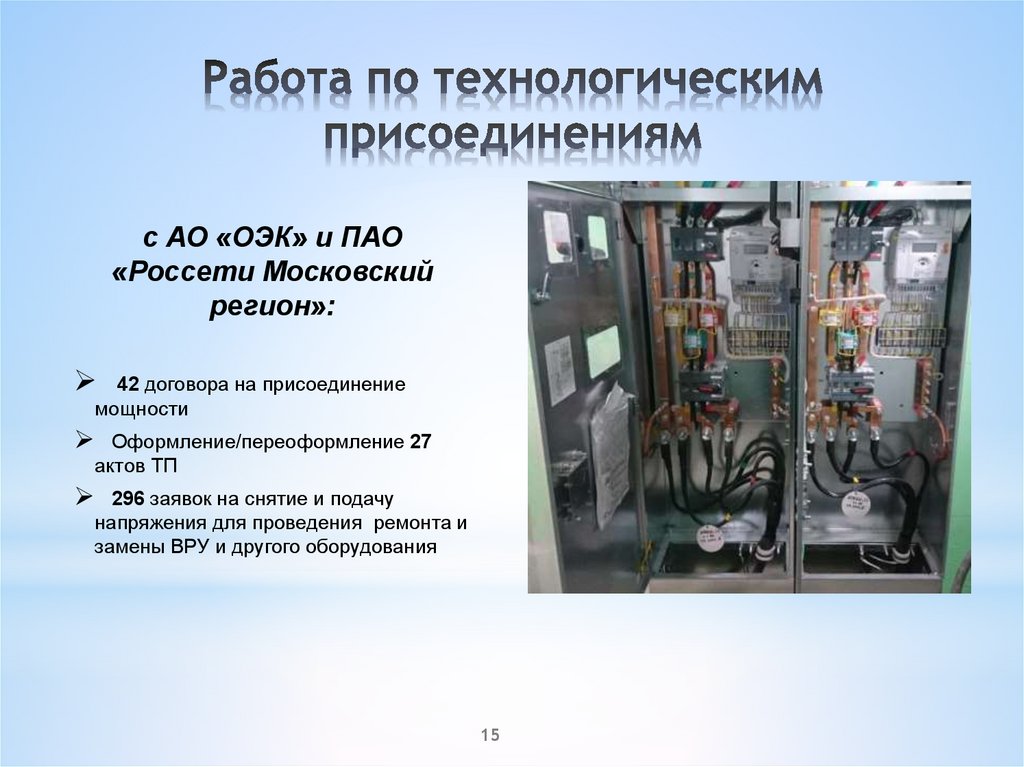

с АО «ОЭК» и ПАО
«Россети Московский
регион»:
42 договора на присоединение
мощности
Оформление/переоформление 27
актов ТП
296 заявок на снятие и подачу
напряжения для проведения ремонта и
замены ВРУ и другого оборудования
15

16.

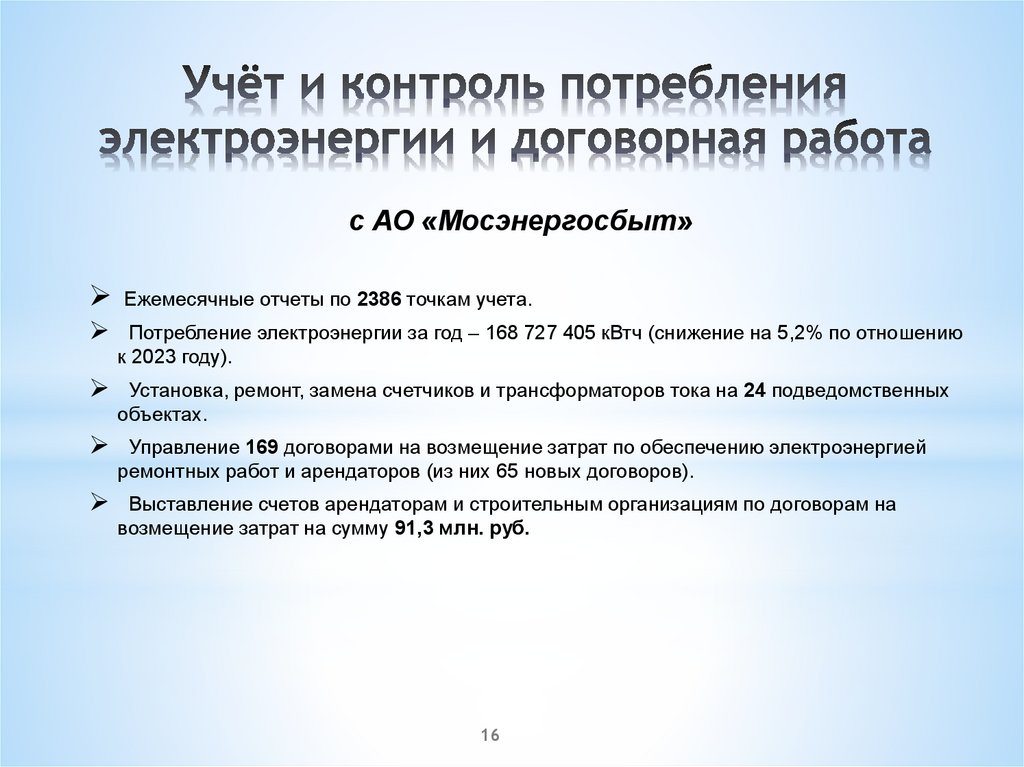

с АО «Мосэнергосбыт»
Ежемесячные отчеты по 2386 точкам учета.
Потребление электроэнергии за год – 168 727 405 кВтч (снижение на 5,2% по отношению
к 2023 году).
Установка, ремонт, замена счетчиков и трансформаторов тока на 24 подведомственных
объектах.
Управление 169 договорами на возмещение затрат по обеспечению электроэнергией
ремонтных работ и арендаторов (из них 65 новых договоров).
Выставление счетов арендаторам и строительным организациям по договорам на
возмещение затрат на сумму 91,3 млн. руб.
16

17.

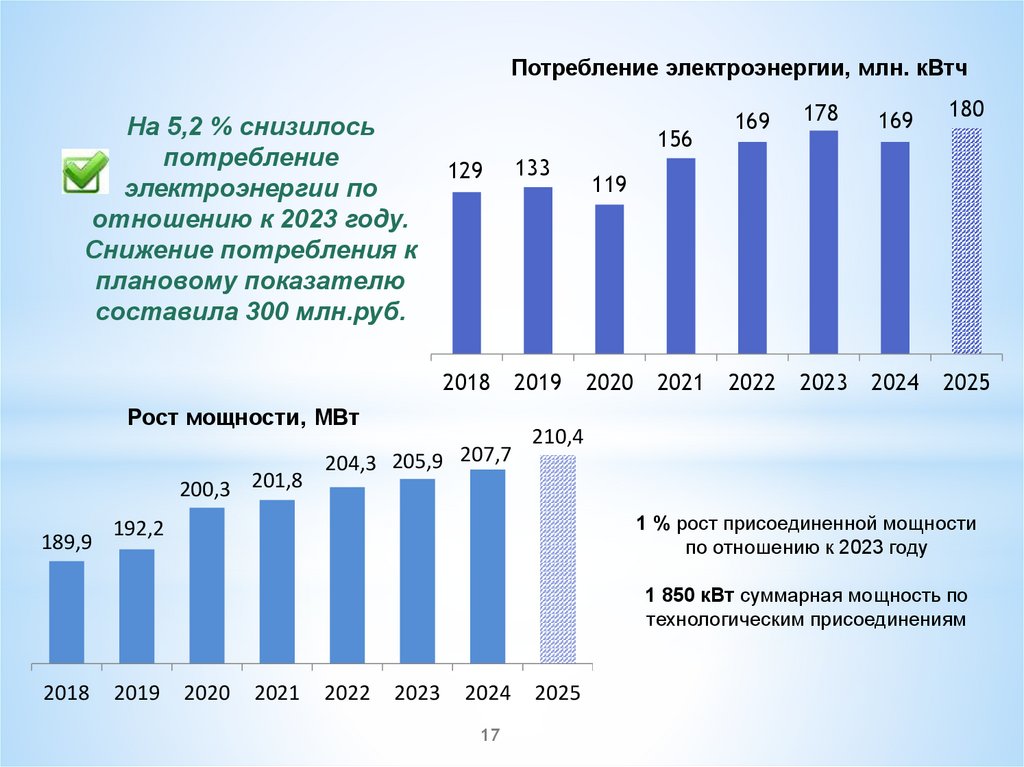

Потребление электроэнергии, млн. кВтч
На 5,2 % снизилось
потребление
электроэнергии по
отношению к 2023 году.
Снижение потребления к
плановому показателю
составила 300 млн.руб.
156
129
133
2018
2019
Рост мощности, МВт
200,3 201,8
189,9
204,3 205,9 207,7
169
178
169
180
2022
2023
2024
2025
119
2020
2021
210,4
1 % рост присоединенной мощности
по отношению к 2023 году
192,2
1 850 кВт суммарная мощность по
технологическим присоединениям
2018
2019
2020
2021
2022
2023
2024
17
2025

18.

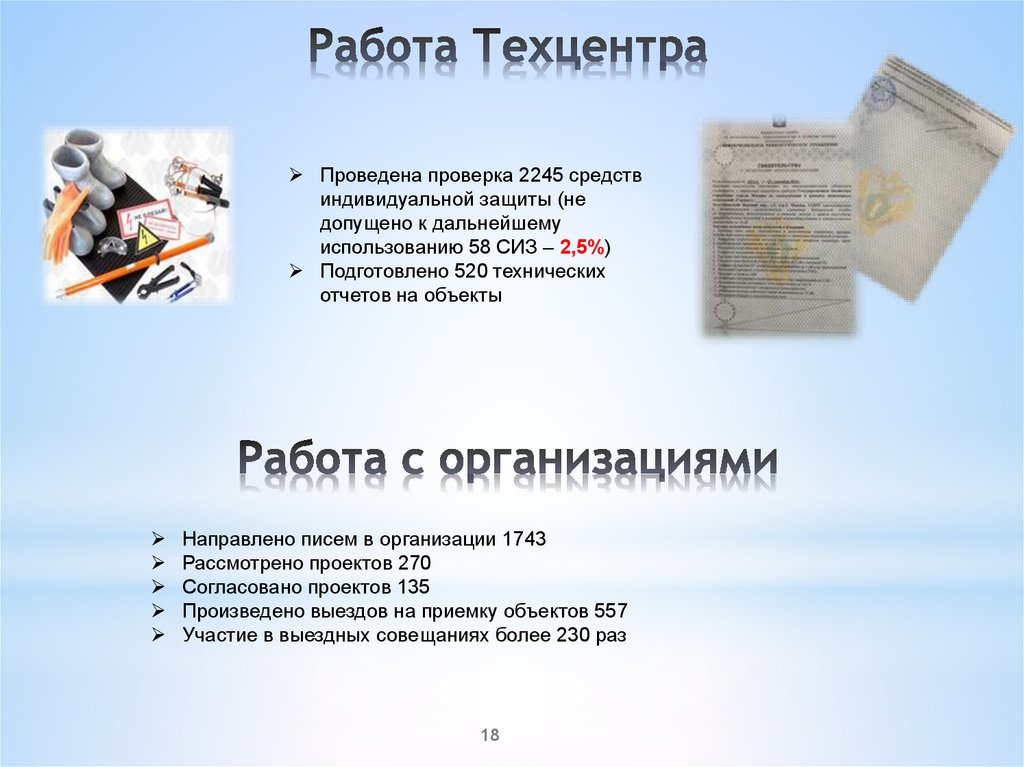

Проведена проверка 2245 средств
индивидуальной защиты (не
допущено к дальнейшему
использованию 58 СИЗ – 2,5%)
Подготовлено 520 технических
отчетов на объекты
Направлено писем в организации 1743
Рассмотрено проектов 270
Согласовано проектов 135
Произведено выездов на приемку объектов 557
Участие в выездных совещаниях более 230 раз
18

19.

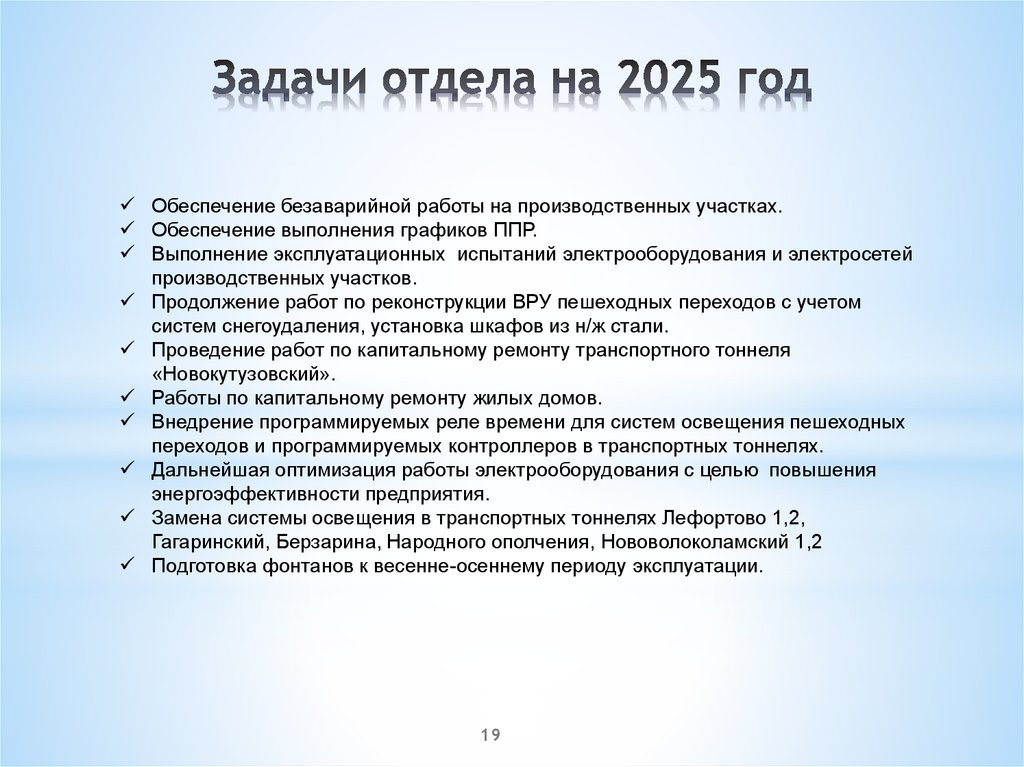

Обеспечение безаварийной работы на производственных участках.
Обеспечение выполнения графиков ППР.
Выполнение эксплуатационных испытаний электрооборудования и электросетей
производственных участков.
Продолжение работ по реконструкции ВРУ пешеходных переходов с учетом
систем снегоудаления, установка шкафов из н/ж стали.
Проведение работ по капитальному ремонту транспортного тоннеля
«Новокутузовский».
Работы по капитальному ремонту жилых домов.
Внедрение программируемых реле времени для систем освещения пешеходных
переходов и программируемых контроллеров в транспортных тоннелях.
Дальнейшая оптимизация работы электрооборудования с целью повышения
энергоэффективности предприятия.
Замена системы освещения в транспортных тоннелях Лефортово 1,2,
Гагаринский, Берзарина, Народного ополчения, Нововолоколамский 1,2
Подготовка фонтанов к весенне-осеннему периоду эксплуатации.
19
