Закон прямолинейного распространения света

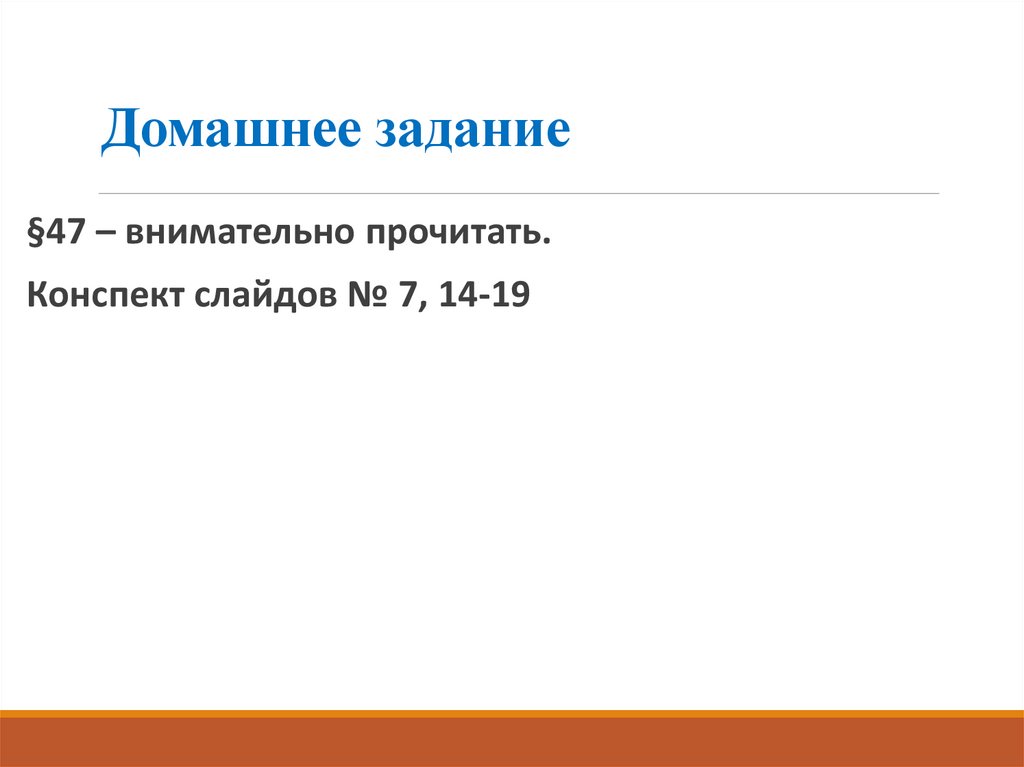

1. Домашнее задание

§47 – внимательно прочитать.
Конспект слайдов № 7, 14-19

2.

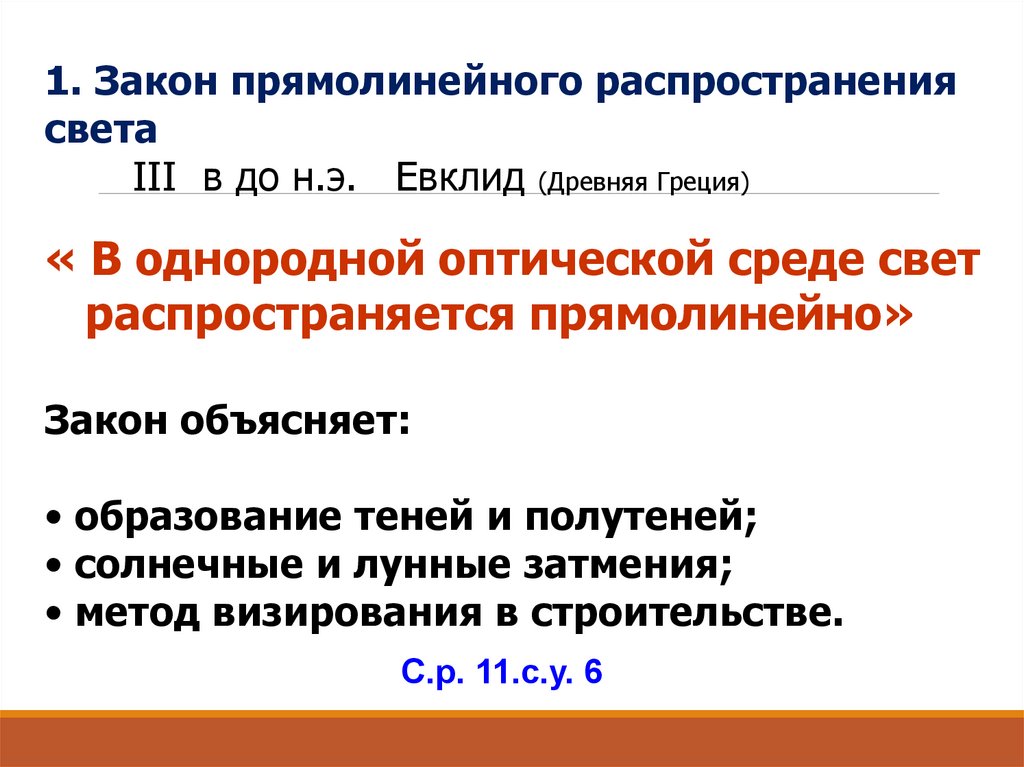

1. Закон прямолинейного распространения
света
III в до н.э. Евклид (Древняя Греция)
« В однородной оптической среде свет
распространяется прямолинейно»
Закон объясняет:
• образование теней и полутеней;
• солнечные и лунные затмения;
• метод визирования в строительстве.
С.р. 11.с.у. 6

3.

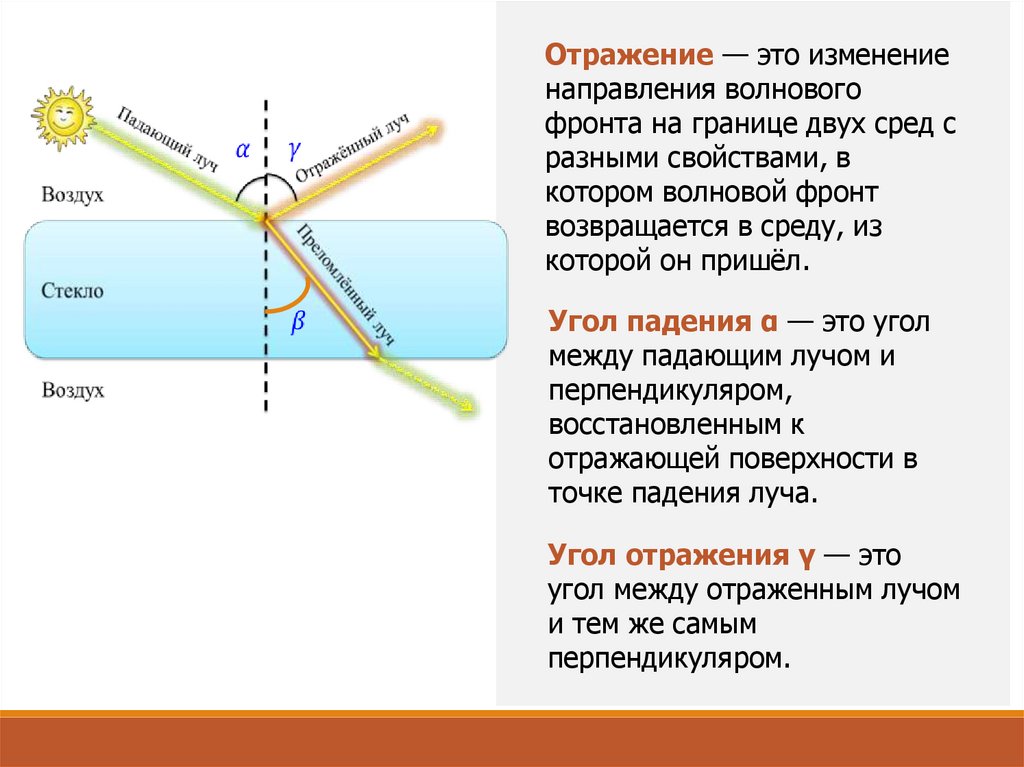

Отражение — это изменение
направления волнового
фронта на границе двух сред с
разными свойствами, в
котором волновой фронт
возвращается в среду, из
которой он пришёл.
Угол падения α — это угол
между падающим лучом и
перпендикуляром,
восстановленным к
отражающей поверхности в
точке падения луча.
Угол отражения γ — это
угол между отраженным лучом
и тем же самым
перпендикуляром.

4.

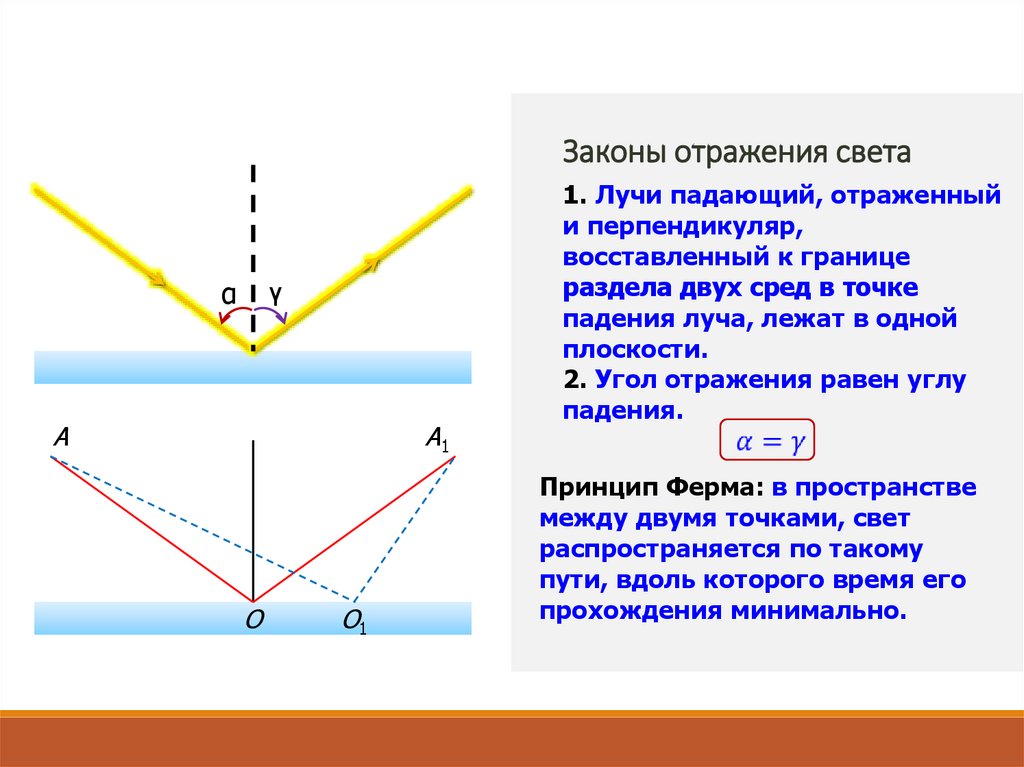

Законы отражения света
γ
α
A
A1
O
O1
1. Лучи падающий, отраженный
и перпендикуляр,
восставленный к границе
раздела двух сред в точке
падения луча, лежат в одной
плоскости.
2. Угол отражения равен углу
падения.
Принцип Ферма: в пространстве
между двумя точками, свет
распространяется по такому
пути, вдоль которого время его
прохождения минимально.

5.

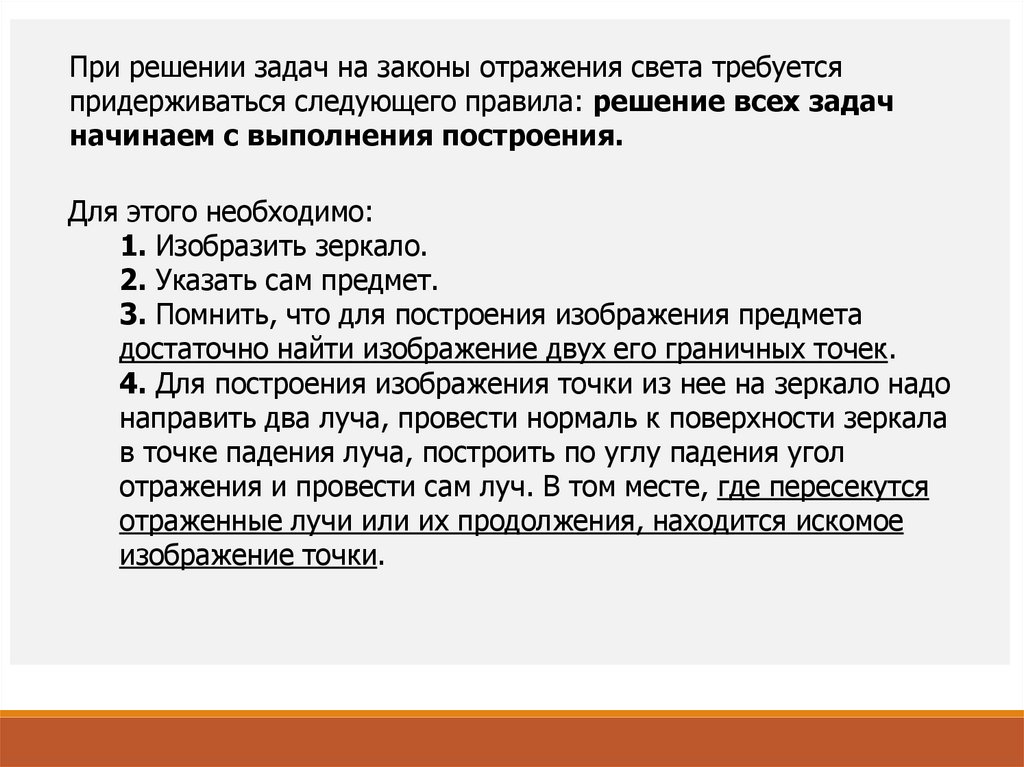

При решении задач на законы отражения света требуется
придерживаться следующего правила: решение всех задач
начинаем с выполнения построения.
Для этого необходимо:
1. Изобразить зеркало.
2. Указать сам предмет.
3. Помнить, что для построения изображения предмета
достаточно найти изображение двух его граничных точек.
4. Для построения изображения точки из нее на зеркало надо
направить два луча, провести нормаль к поверхности зеркала
в точке падения луча, построить по углу падения угол
отражения и провести сам луч. В том месте, где пересекутся
отраженные лучи или их продолжения, находится искомое
изображение точки.

6.

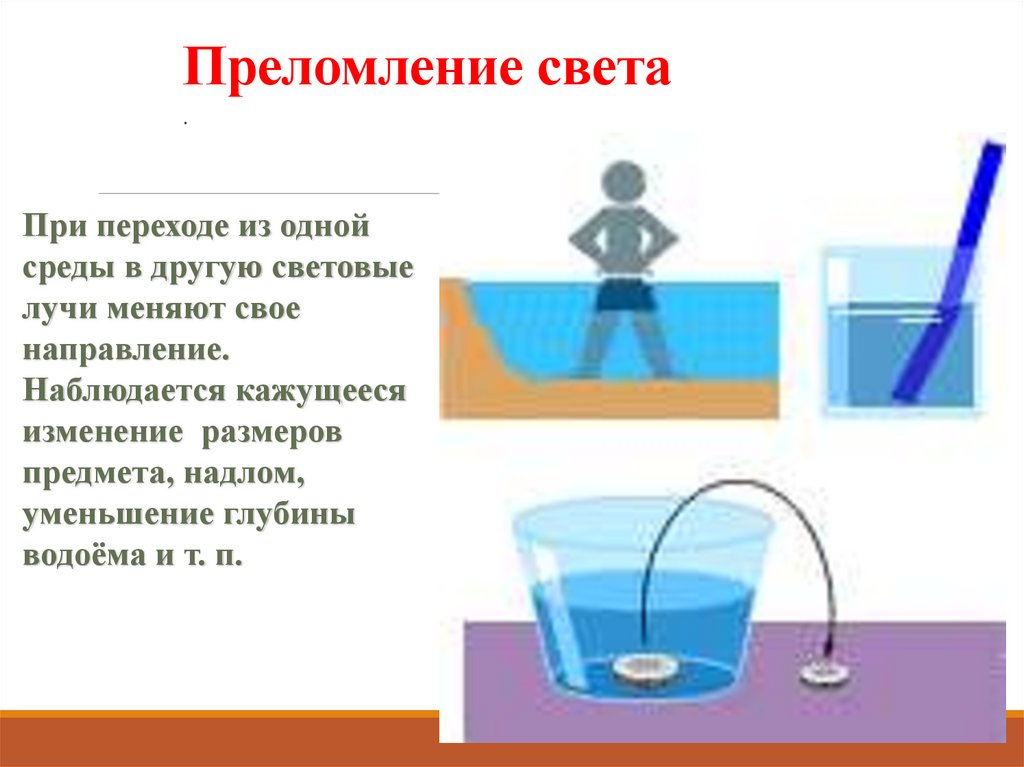

7. Преломление света .

При переходе из одной
среды в другую световые
лучи меняют свое
направление.
Наблюдается кажущееся
изменение размеров
предмета, надлом,
уменьшение глубины
водоёма и т. п.

8.

Парадоксы явления преломления света

9.

Парадоксы явления преломления света

10.

Парадоксы явления преломления света

11.

Парадоксы явления преломления света

12.

Закон
преломлен
ия света
Виллеборд Снеллиус
Рене Декарт

13.

Пьер де Ферма
Христиан Гюйгенс

14.

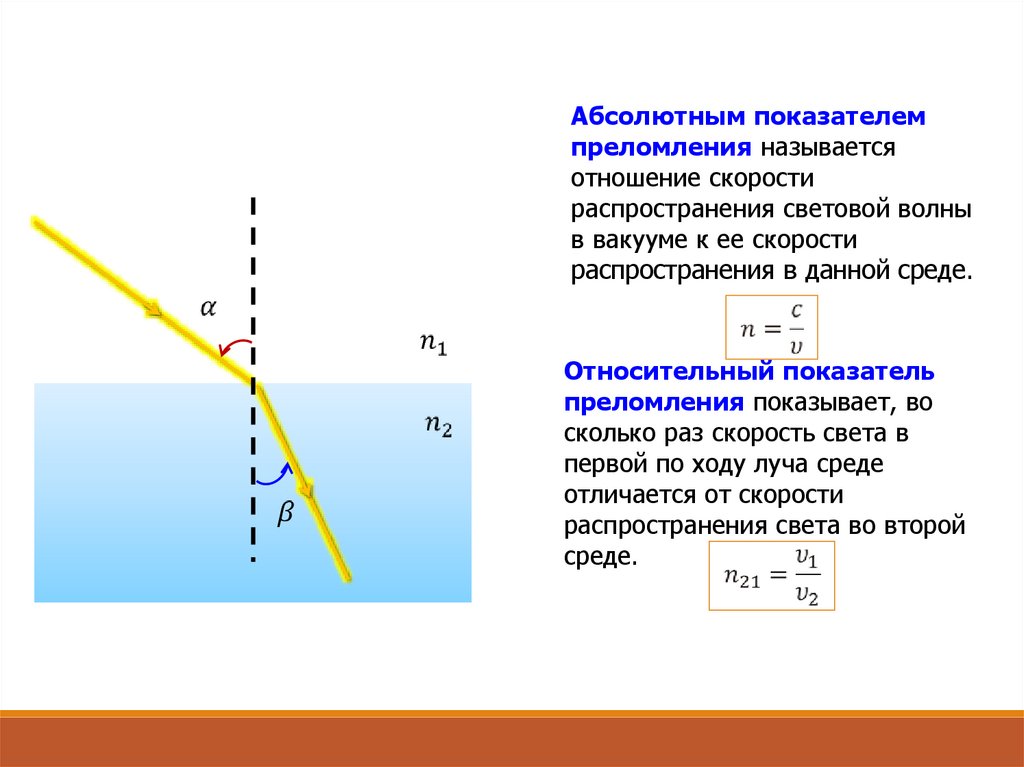

Абсолютным показателем
преломления называется
отношение скорости
распространения световой волны
в вакууме к ее скорости
распространения в данной среде.
Относительный показатель
преломления показывает, во
сколько раз скорость света в
первой по ходу луча среде
отличается от скорости
распространения света во второй
среде.

15.

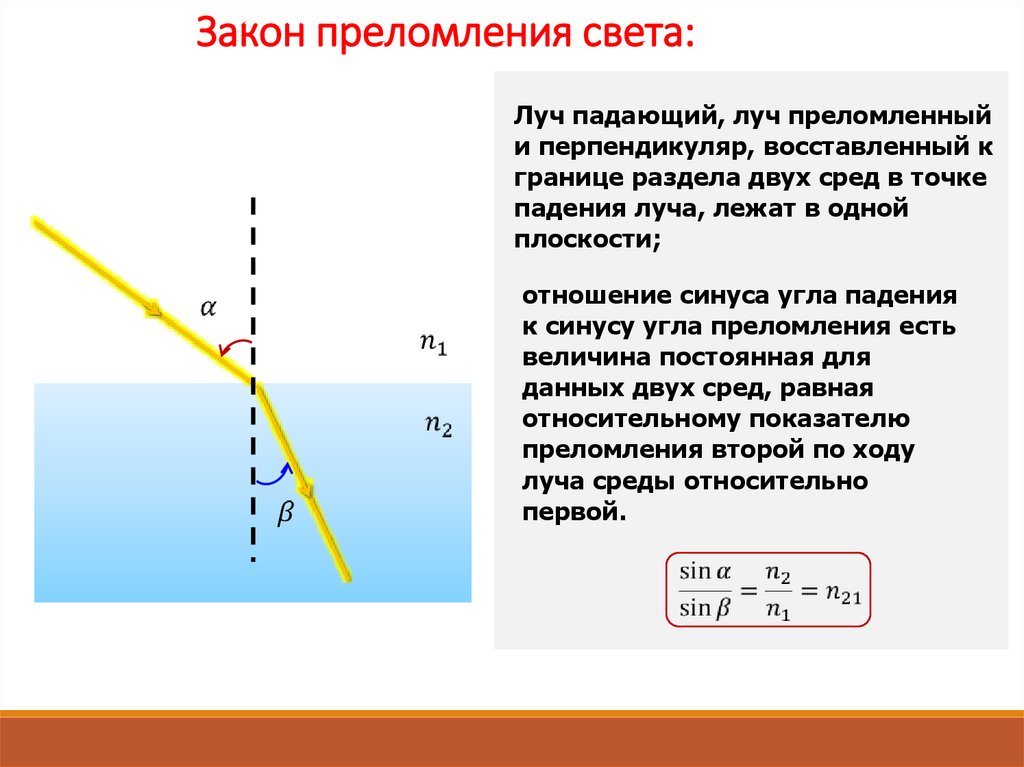

Закон преломления света:
Луч падающий, луч преломленный
и перпендикуляр, восставленный к
границе раздела двух сред в точке
падения луча, лежат в одной
плоскости;
отношение синуса угла падения
к синусу угла преломления есть
величина постоянная для
данных двух сред, равная
относительному показателю
преломления второй по ходу
луча среды относительно
первой.

16.

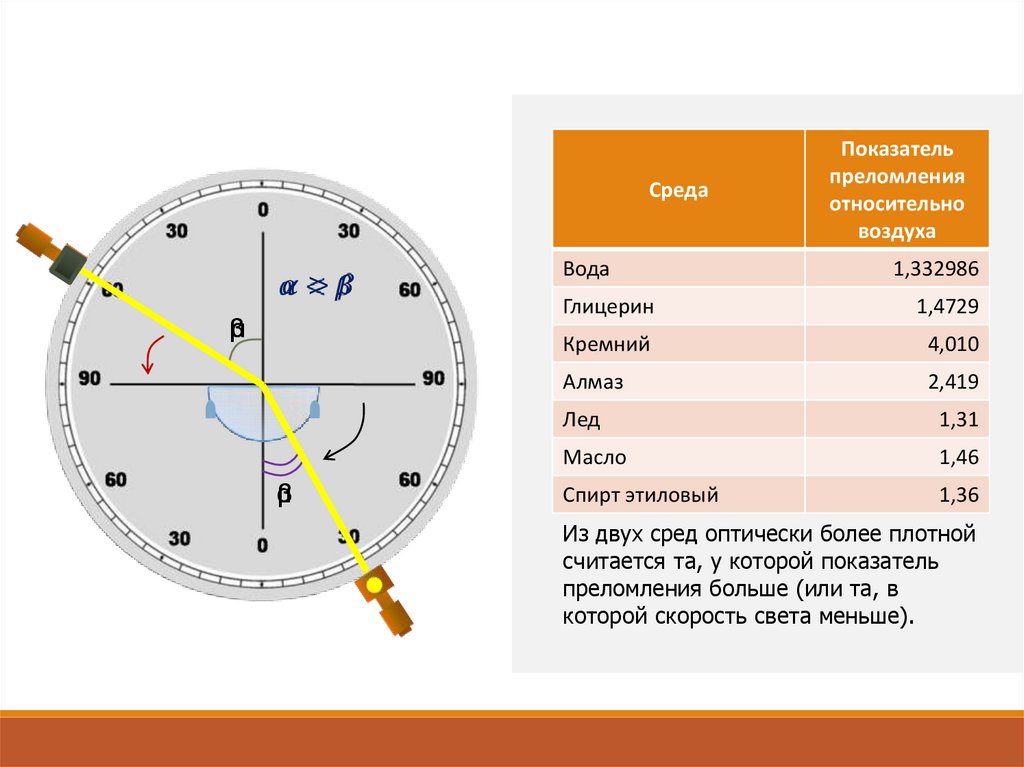

Среда
Вода
β
α
α
β
Показатель
преломления
относительно
воздуха
1,332986
Глицерин
1,4729
Кремний
4,010
Алмаз
2,419
Лед
1,31
Масло
1,46
Спирт этиловый
1,36

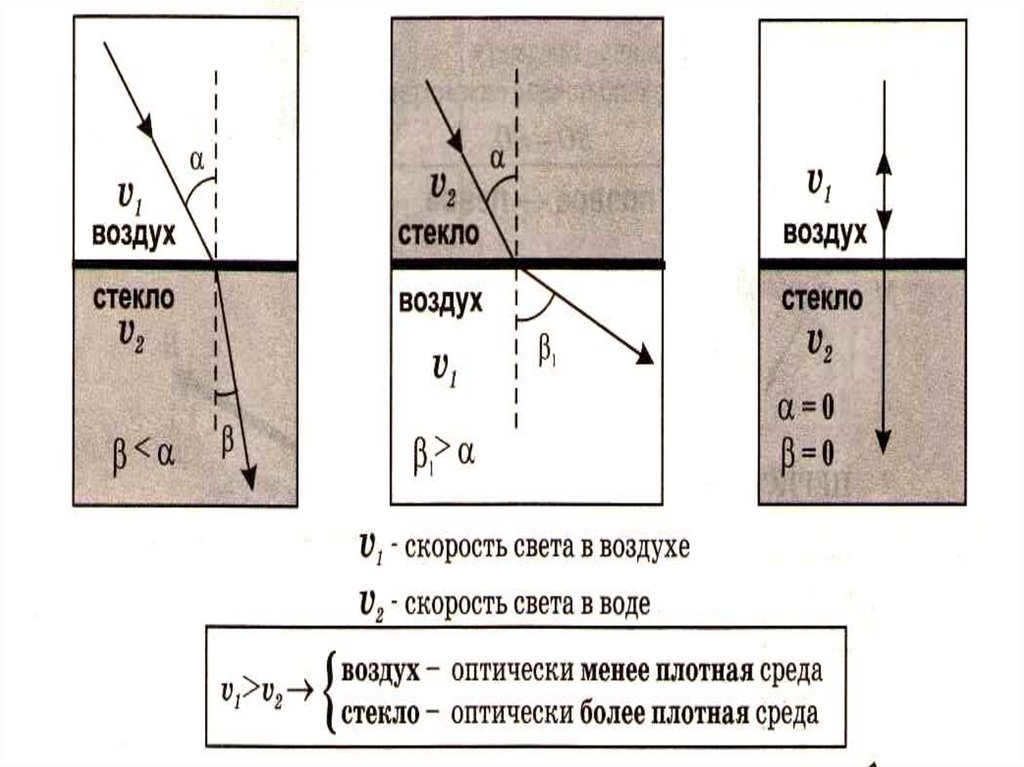

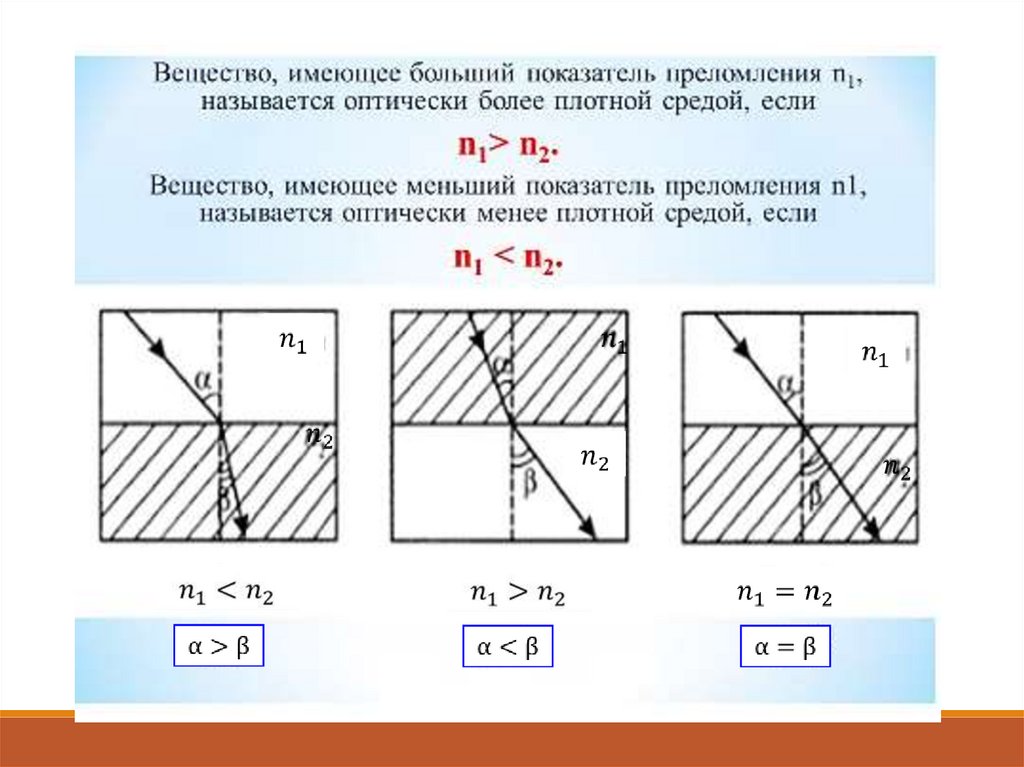

Из двух сред оптически более плотной
считается та, у которой показатель
преломления больше (или та, в
которой скорость света меньше).

17.

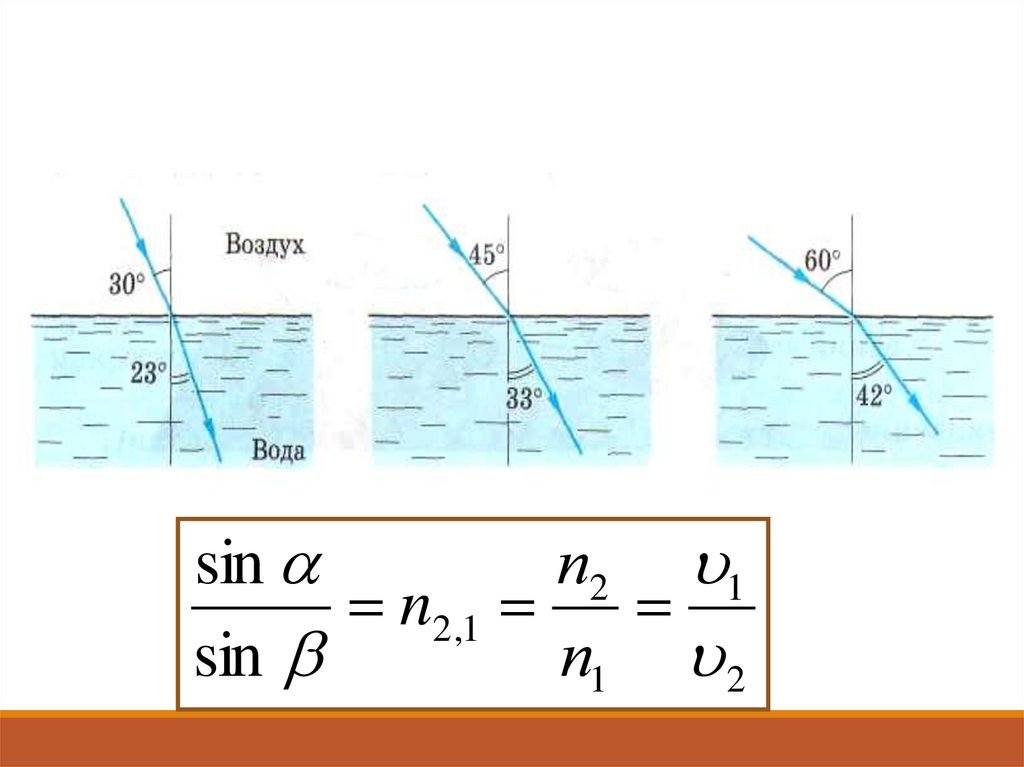

18.

19.

sin
п2 1
n2,1
sin
п1 2

20.

21.

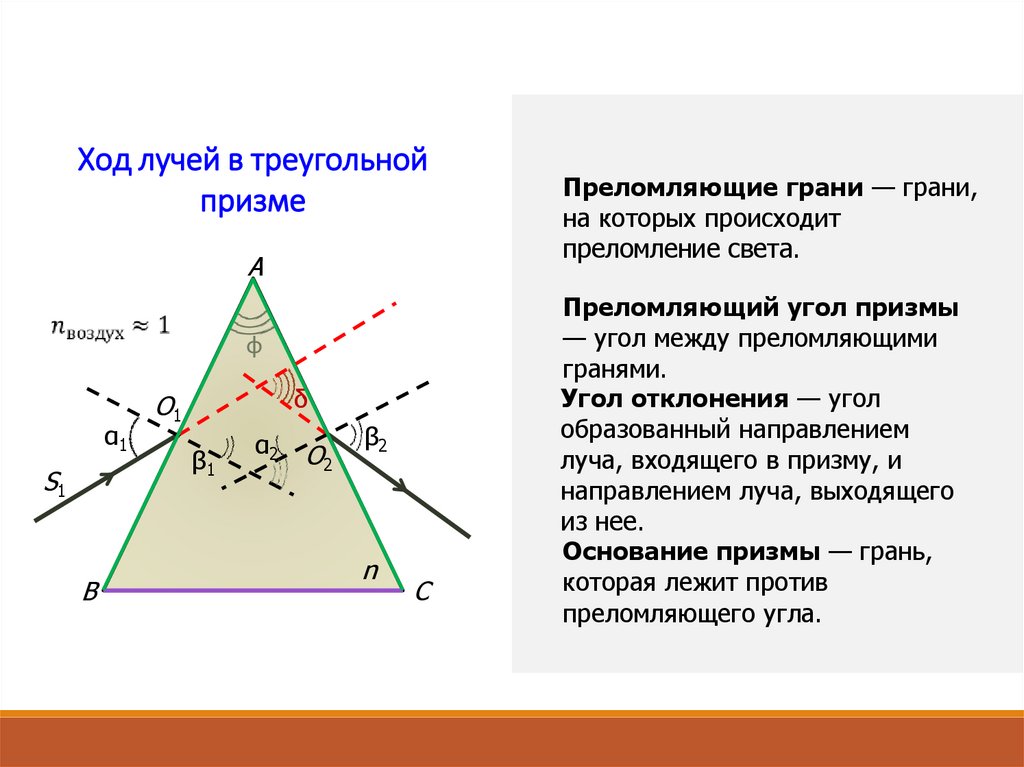

Ход лучей в треугольной
призме
A
φ
α1
S1
B
δ
O1
β1
α2
O2
β2
n
C
Преломляющие грани — грани,
на которых происходит
преломление света.
Преломляющий угол призмы
— угол между преломляющими
гранями.
Угол отклонения — угол
образованный направлением
луча, входящего в призму, и
направлением луча, выходящего
из нее.
Основание призмы — грань,
которая лежит против
преломляющего угла.

22.

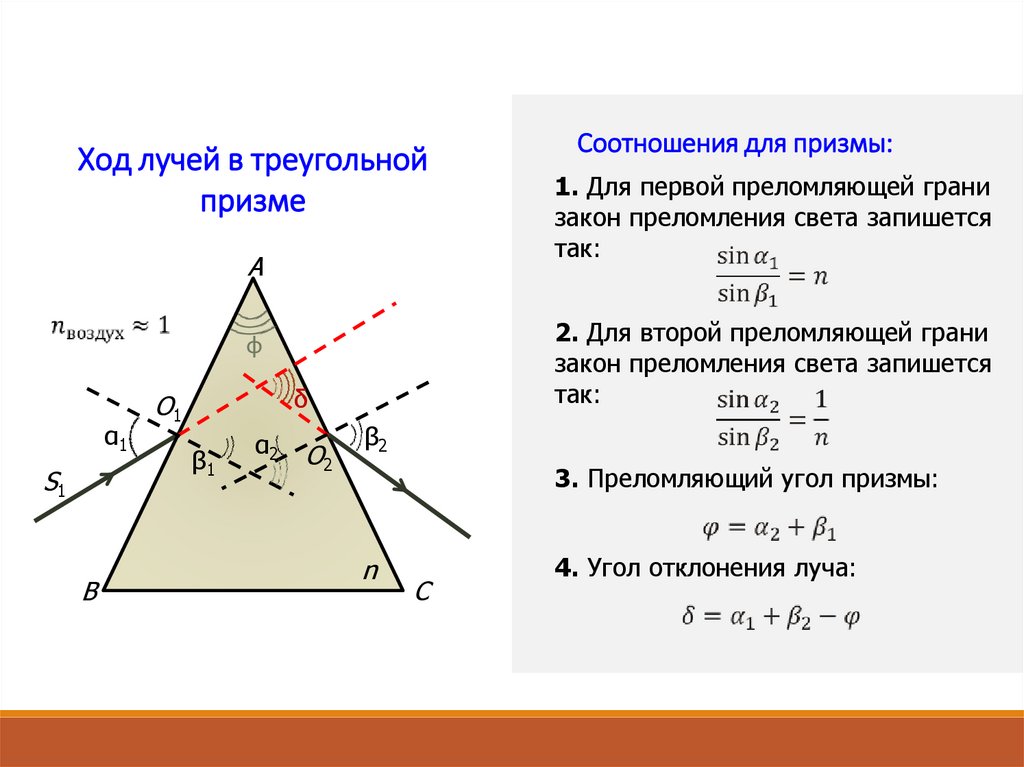

Ход лучей в треугольной
призме
A
α1
S1
B
δ
β1
α2
O2
1. Для первой преломляющей грани
закон преломления света запишется
так:
2. Для второй преломляющей грани
закон преломления света запишется
так:
φ
O1
Соотношения для призмы:
β2
3. Преломляющий угол призмы:
n
C
4. Угол отклонения луча:
