Передающий оптический модуль для волоконно-оптических систем передачи данных

1.

ПЕНЗЕНСКИЙ
ГОСУДАРСТВЕННЫЙ
УНИВЕРСИТЕТ (ПГУ)
КАФЕДРА «РАДИОТЕХНИКА И
РАДИОЭЛЕКТРОННЫЕ
СИСТЕМЫ» (РТиРЭС)
«Передающий оптический модуль для волоконнооптических систем передачи данных»
Выполнил: ст. гр. 19ПР1 Кузимин Алексей Александрович
Руководитель: Бадеева Елена Александровна, д.т.н., доцент,
профессор каф РТиРЭС

2.

АКТУАЛЬНОСТЬ ИДЕИ ПРОЕКТА
2

3.

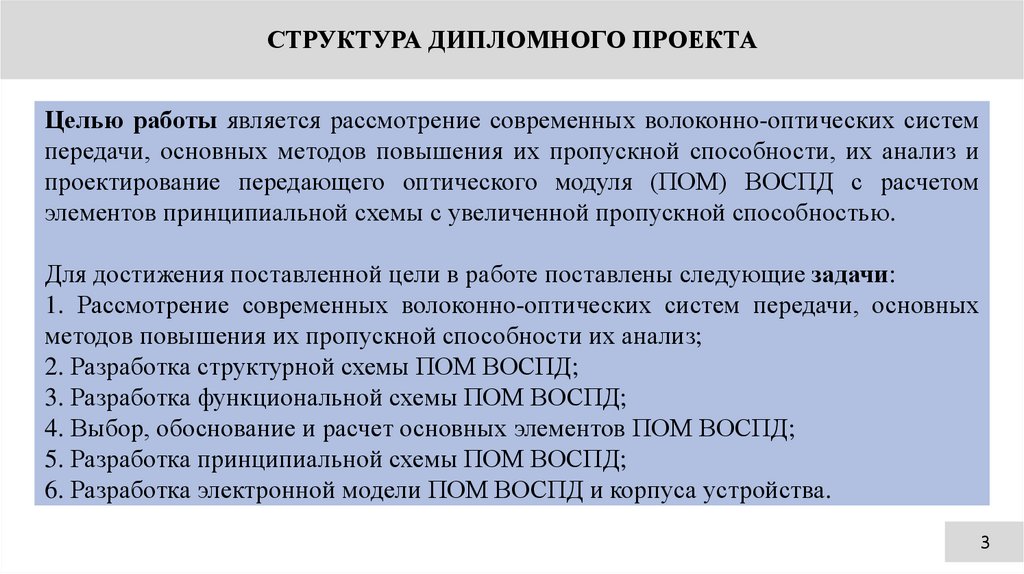

СТРУКТУРА ДИПЛОМНОГО ПРОЕКТА
Целью работы является рассмотрение современных волоконно-оптических систем
передачи, основных методов повышения их пропускной способности, их анализ и
проектирование передающего оптического модуля (ПОМ) ВОСПД с расчетом
элементов принципиальной схемы с увеличенной пропускной способностью.
Для достижения поставленной цели в работе поставлены следующие задачи:
1. Рассмотрение современных волоконно-оптических систем передачи, основных
методов повышения их пропускной способности их анализ;
2. Разработка структурной схемы ПОМ ВОСПД;
3. Разработка функциональной схемы ПОМ ВОСПД;
4. Выбор, обоснование и расчет основных элементов ПОМ ВОСПД;
5. Разработка принципиальной схемы ПОМ ВОСПД;
6. Разработка электронной модели ПОМ ВОСПД и корпуса устройства.
3

4.

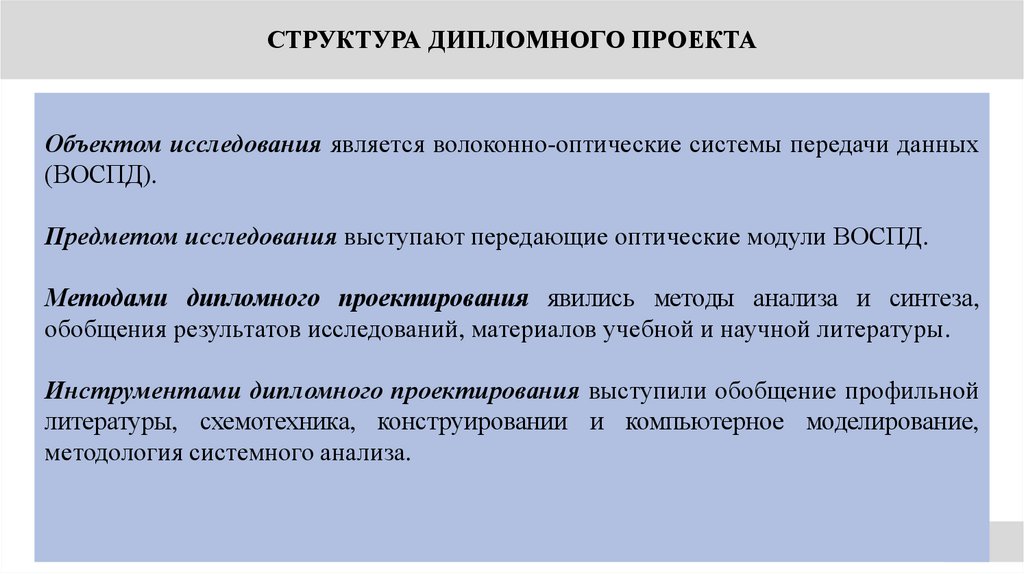

СТРУКТУРА ДИПЛОМНОГО ПРОЕКТА
Объектом исследования является волоконно-оптические системы передачи данных
(ВОСПД).
Предметом исследования выступают передающие оптические модули ВОСПД.
Методами дипломного проектирования явились методы анализа и синтеза,
обобщения результатов исследований, материалов учебной и научной литературы.
Инструментами дипломного проектирования выступили обобщение профильной
литературы, схемотехника, конструировании и компьютерное моделирование,
методология системного анализа.

5.

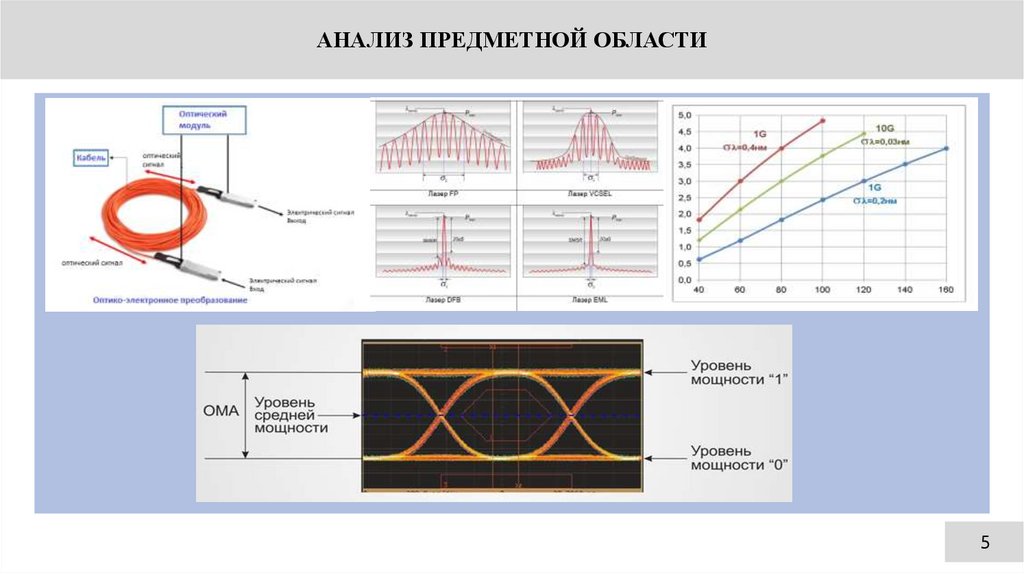

АНАЛИЗ ПРЕДМЕТНОЙ ОБЛАСТИ
5

6.

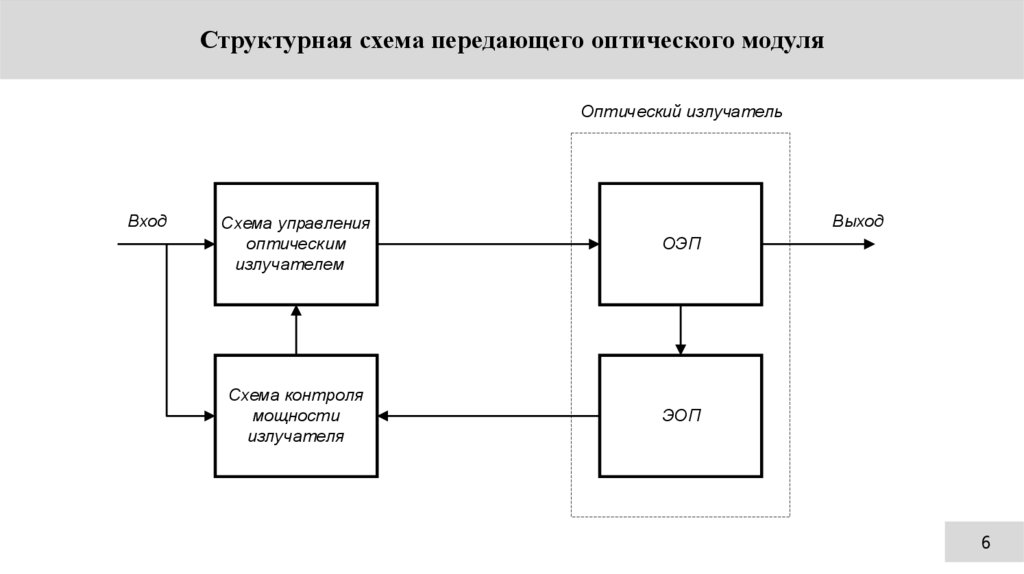

Структурная схема передающего оптического модуля
Оптический излучатель
Вход
Выход
Схема управления
оптическим
излучателем
ОЭП
Схема контроля
мощности
излучателя
ЭОП
6

7.

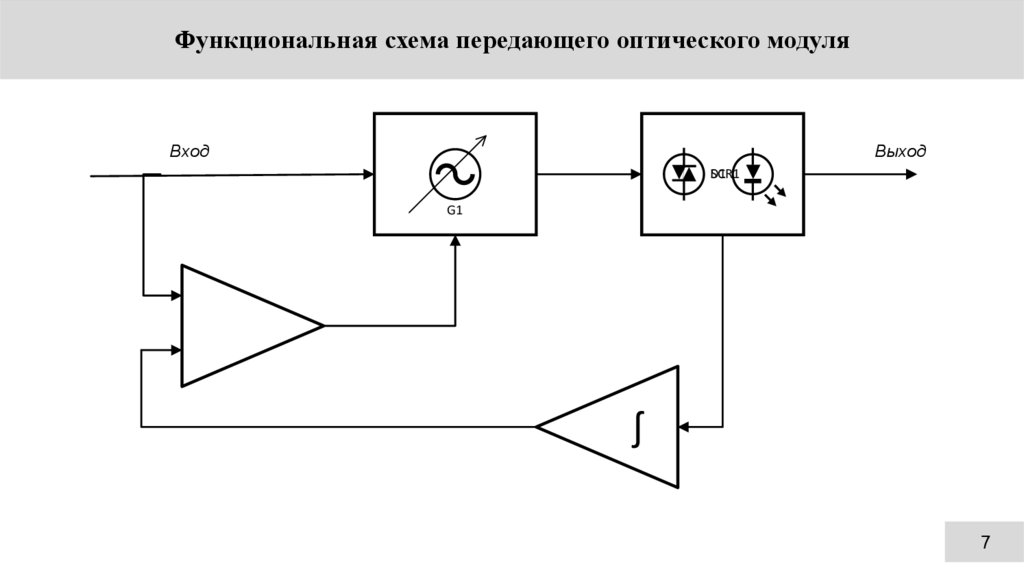

Функциональная схема передающего оптического модуля
Вход
Выход
D1
SCR1
G1
ʃ
7

8.

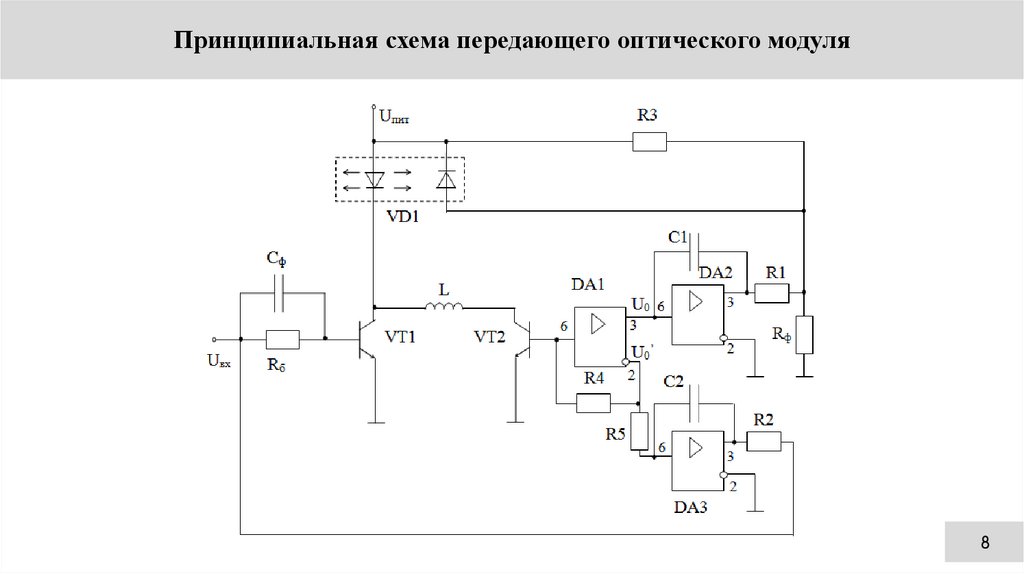

Принципиальная схема передающего оптического модуля
8

9.

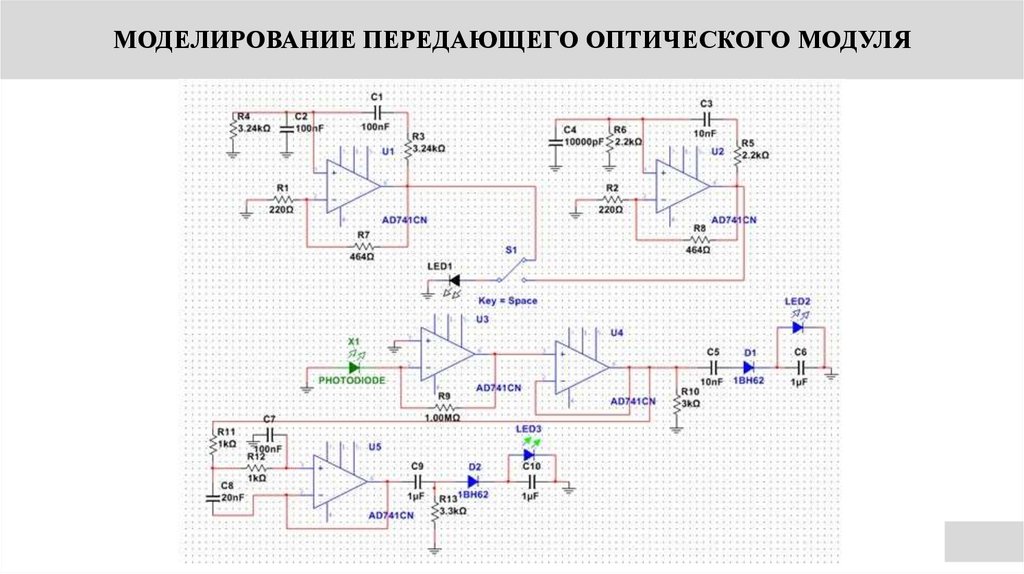

МОДЕЛИРОВАНИЕ ПЕРЕДАЮЩЕГО ОПТИЧЕСКОГО МОДУЛЯ

10.

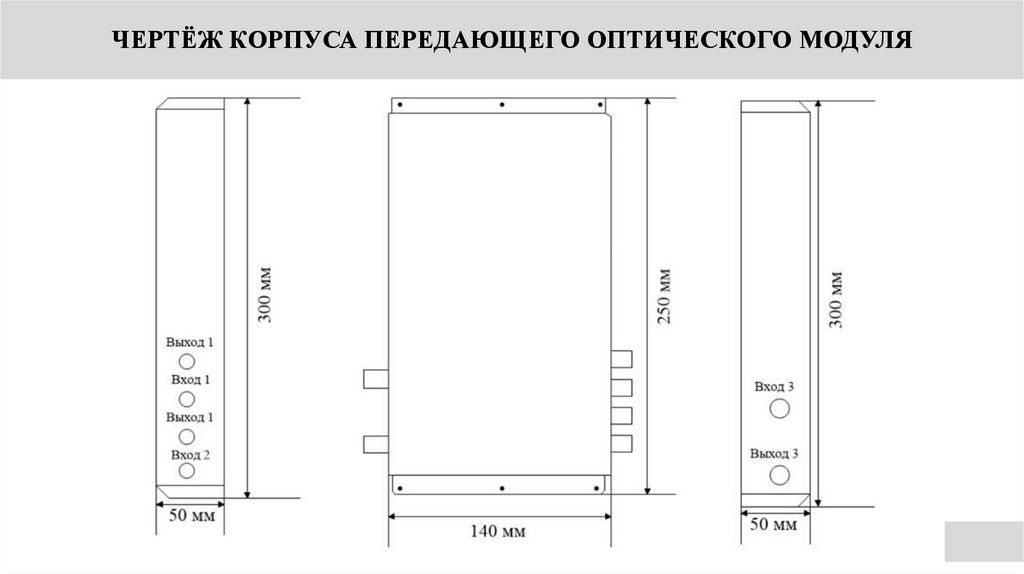

ЧЕРТЁЖ КОРПУСА ПЕРЕДАЮЩЕГО ОПТИЧЕСКОГО МОДУЛЯ

11.

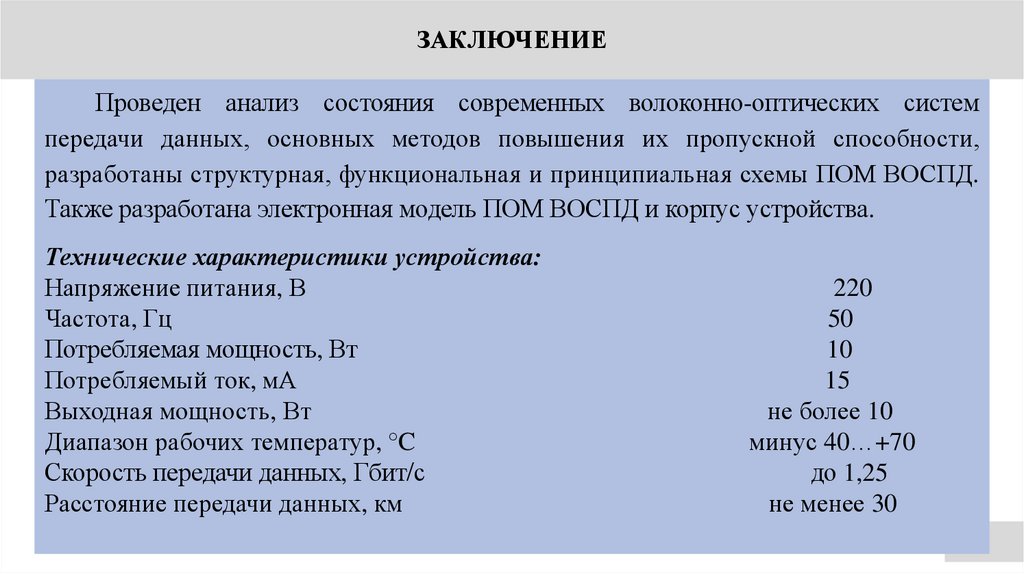

ЗАКЛЮЧЕНИЕ
Проведен анализ состояния современных волоконно-оптических систем
передачи данных, основных методов повышения их пропускной способности,
разработаны структурная, функциональная и принципиальная схемы ПОМ ВОСПД.
Также разработана электронная модель ПОМ ВОСПД и корпус устройства.
Технические характеристики устройства:
Напряжение питания, В
Частота, Гц
Потребляемая мощность, Вт
Потребляемый ток, мА
Выходная мощность, Вт
Диапазон рабочих температур, °C
Скорость передачи данных, Гбит/с
Расстояние передачи данных, км
220
50
10
15
не более 10
минус 40…+70
до 1,25
не менее 30

12.

Спасибо за внимание!
