1. Электрический ток в металлах. Действия электрического тока. Направление электрического тока. Построение электрических схем.

2. Электрическая цепь

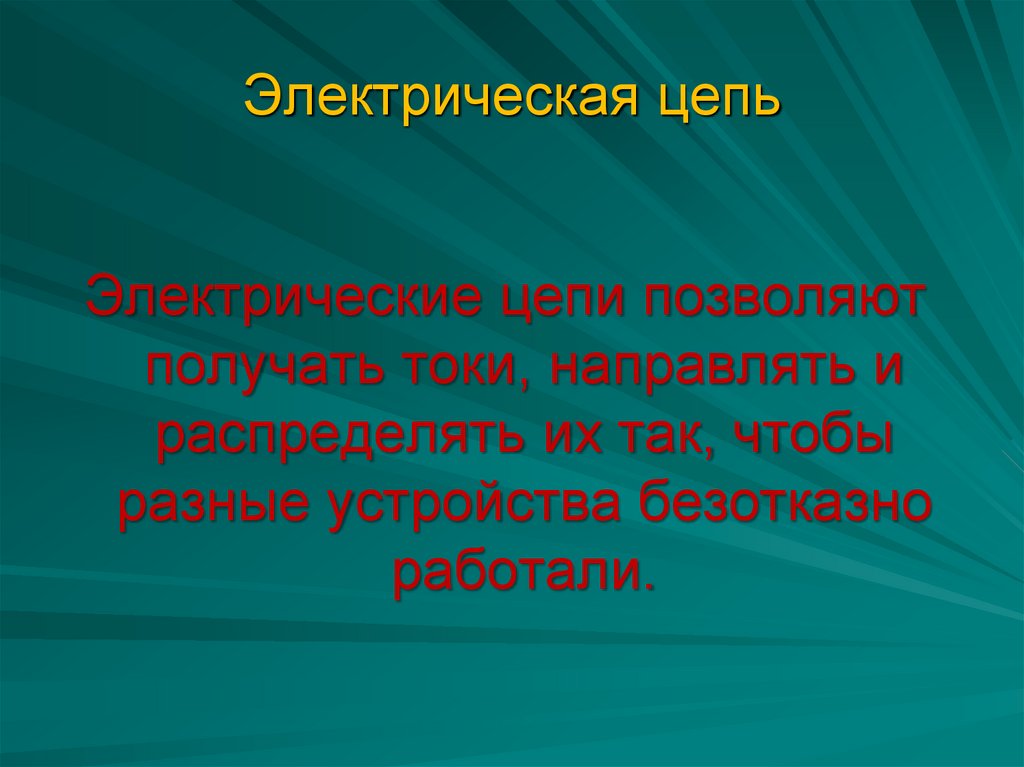

Электрические цепи позволяют
получать токи, направлять и
распределять их так, чтобы
разные устройства безотказно
работали.

3. Электрическая цепь

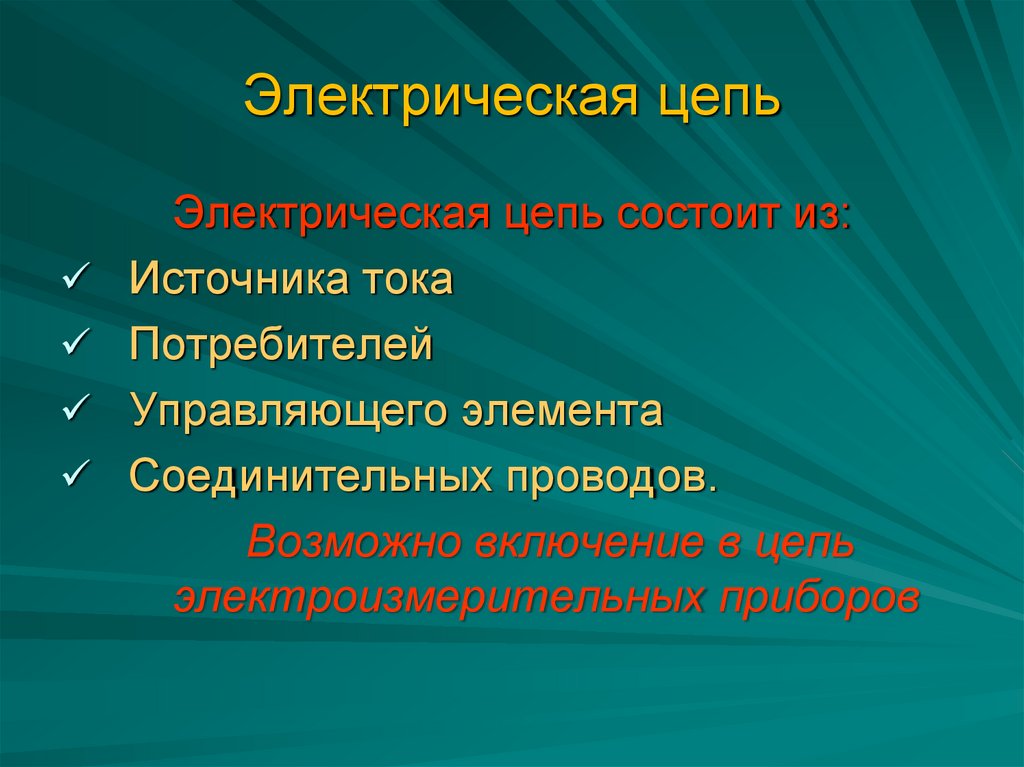

Электрическая цепь состоит из:
Источника тока
Потребителей
Управляющего элемента
Соединительных проводов.
Возможно включение в цепь
электроизмерительных приборов

4. Электрическая схема.

Электрическая схема

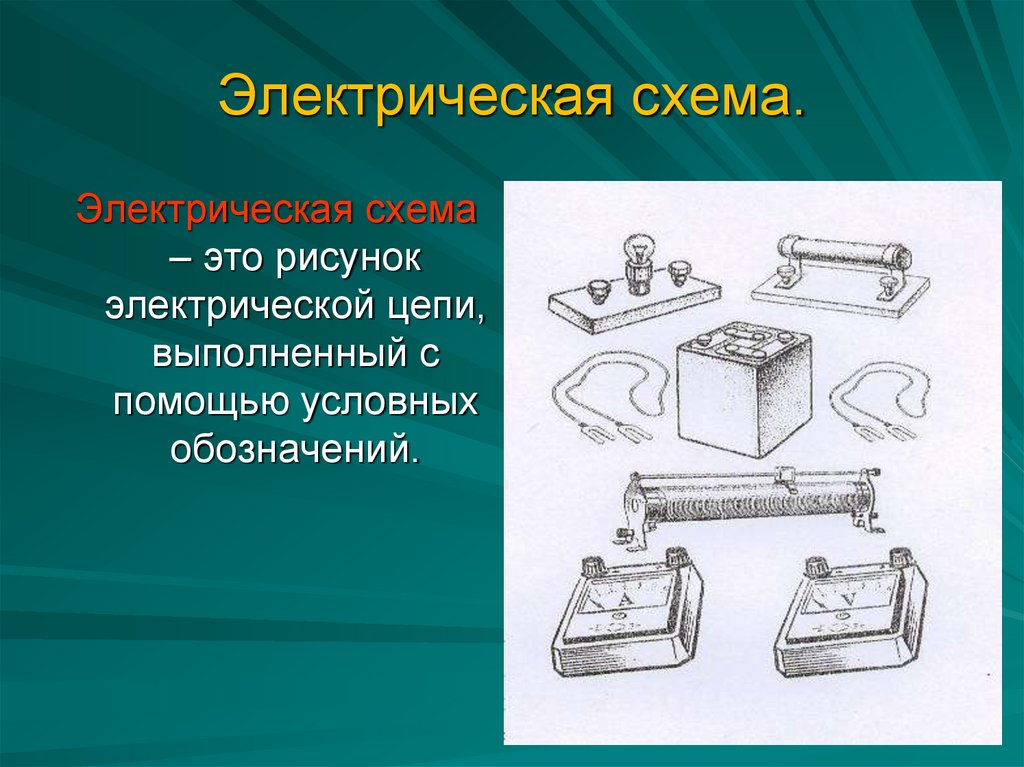

– это рисунок
электрической цепи,
выполненный с
помощью условных
обозначений.

5.

Электрическая цепь и
электрическая схема.

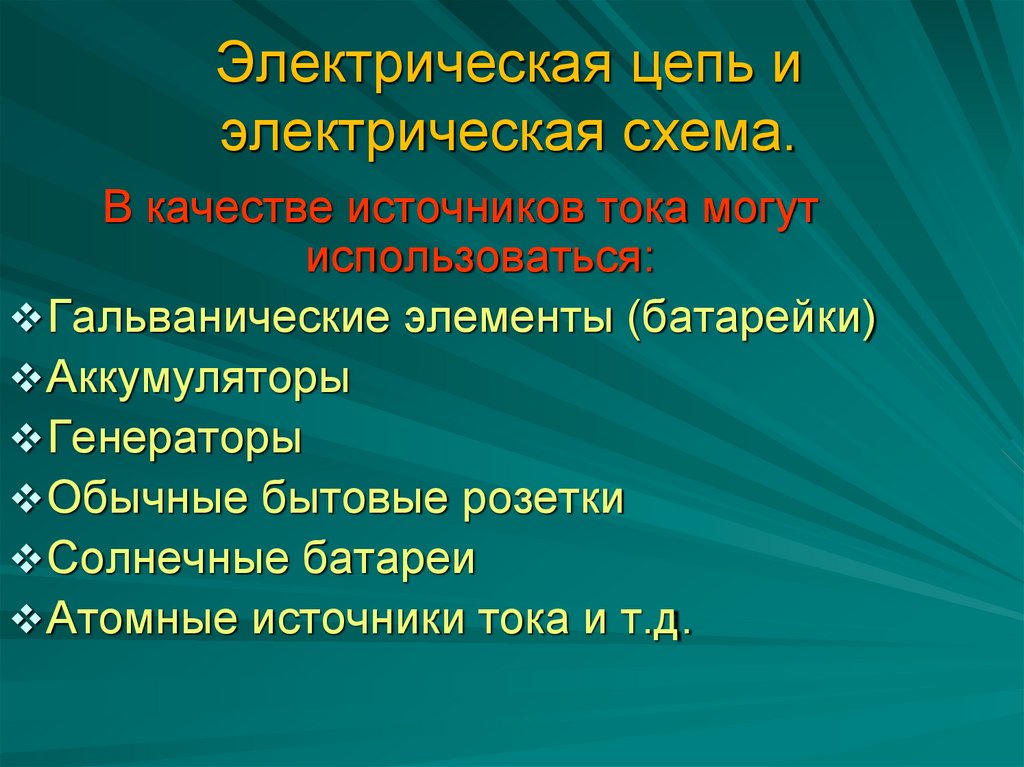

В качестве источников тока могут
использоваться:
Гальванические элементы (батарейки)
Аккумуляторы
Генераторы
Обычные бытовые розетки
Солнечные батареи
Атомные источники тока и т.д.

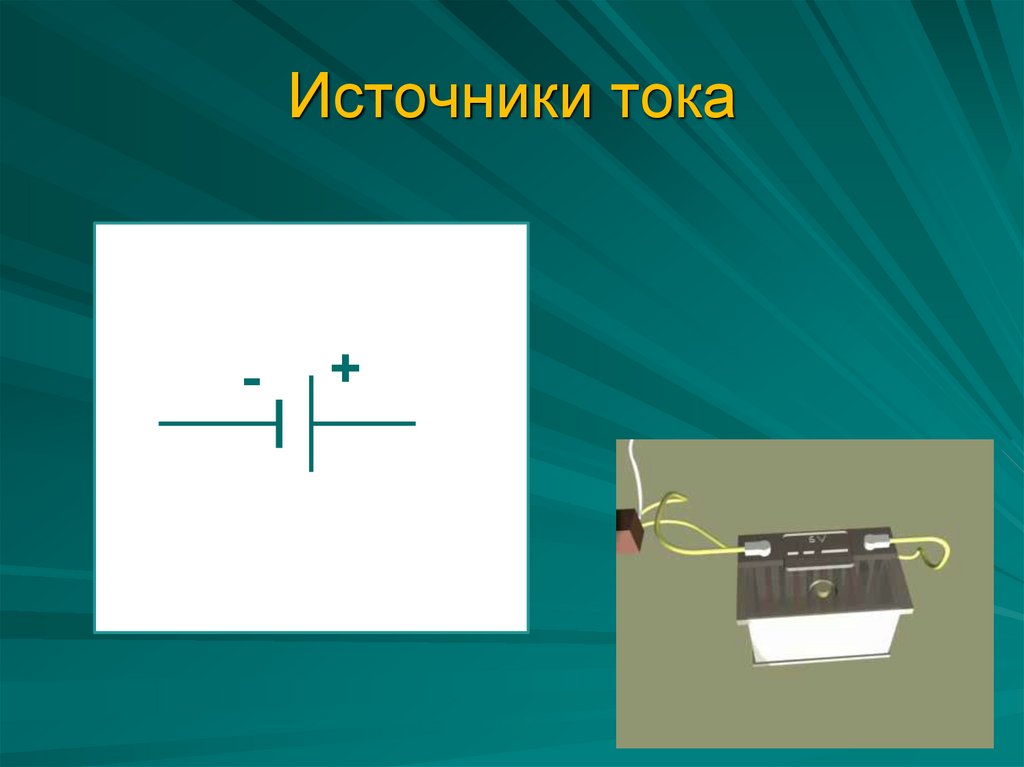

6. Источники тока

-
+

7. Электрическая цепь и электрическая схема.

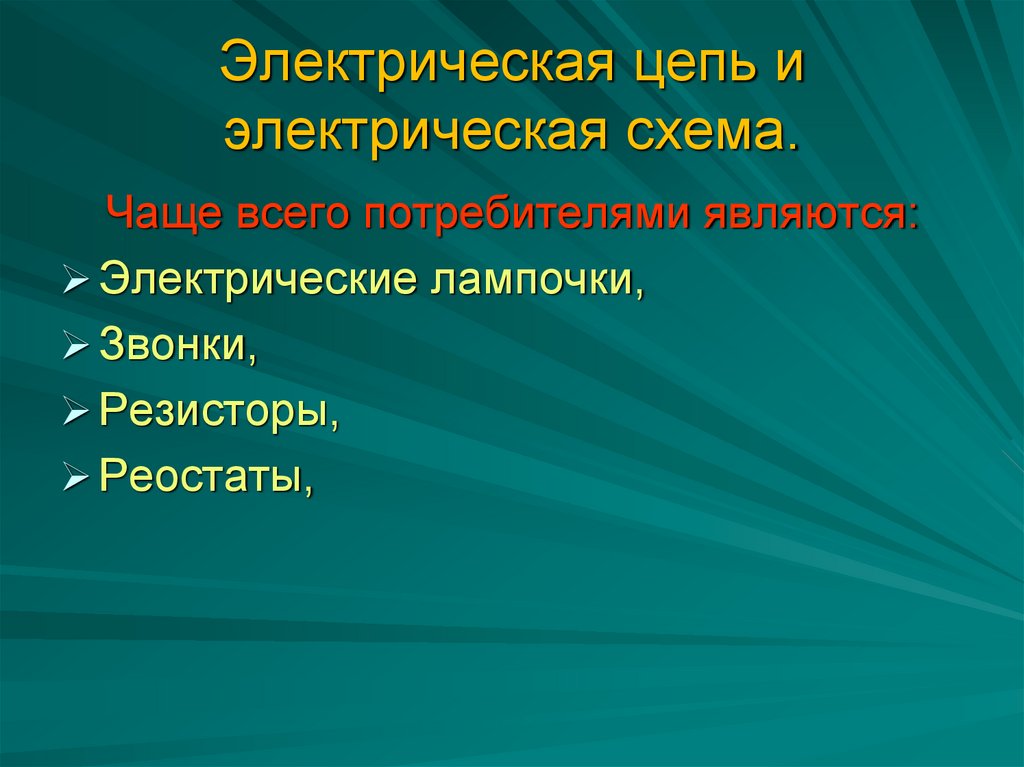

Чаще всего потребителями являются:
Электрические лампочки,
Звонки,
Резисторы,
Реостаты,

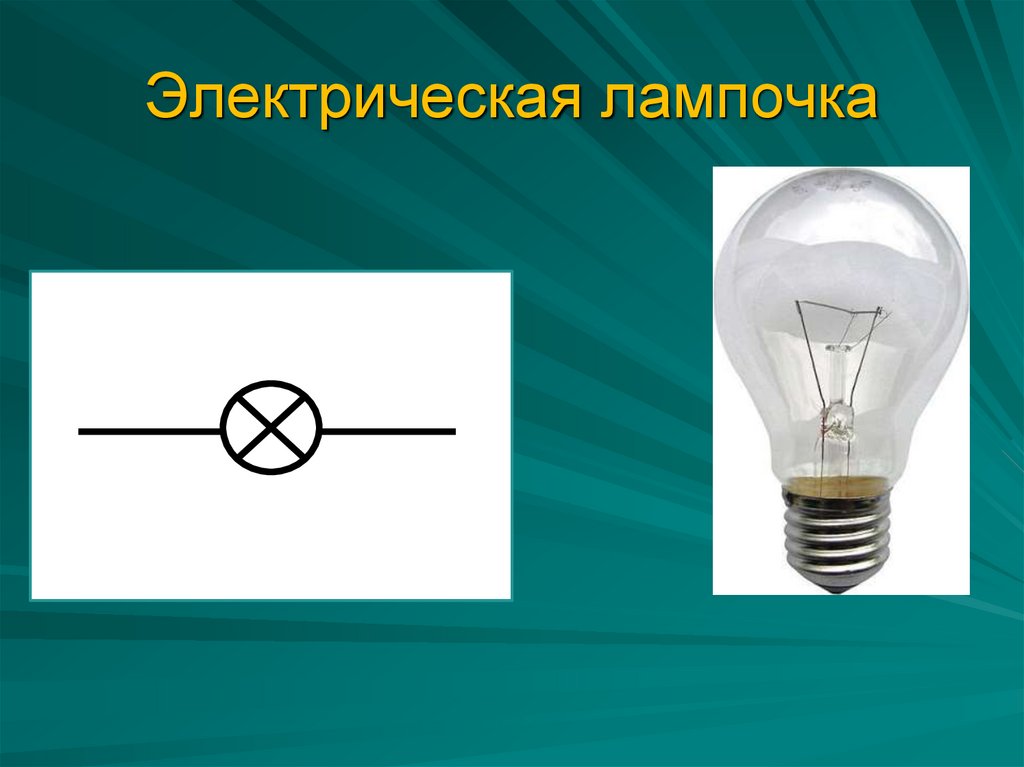

8. Электрическая лампочка

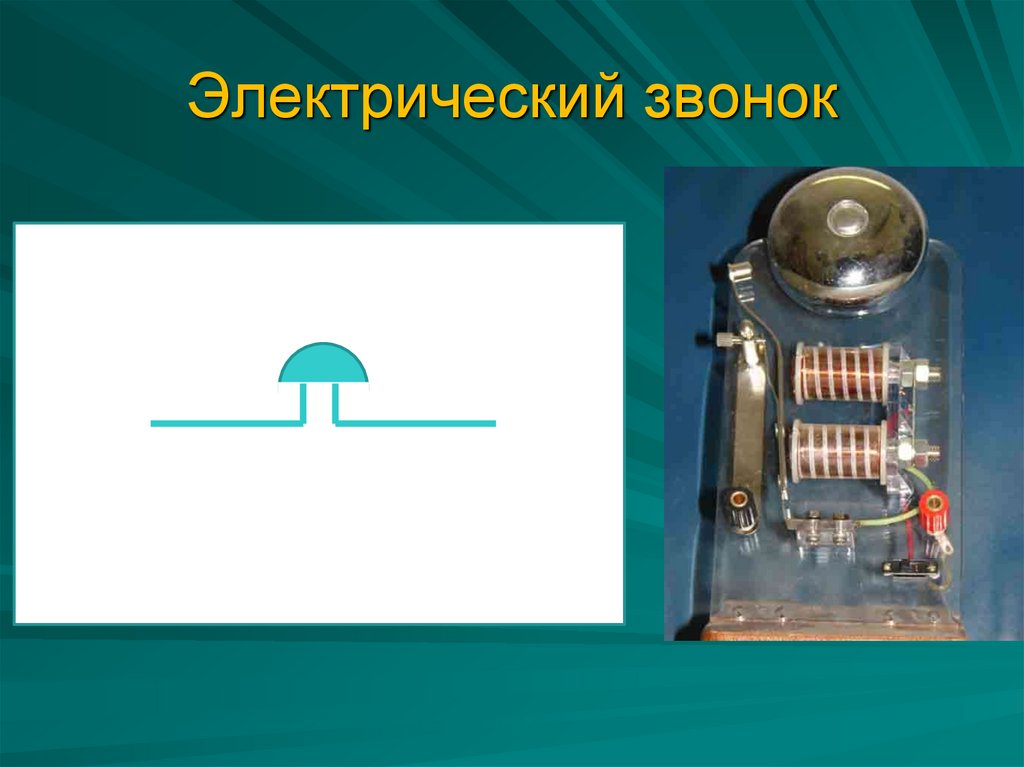

9. Электрический звонок

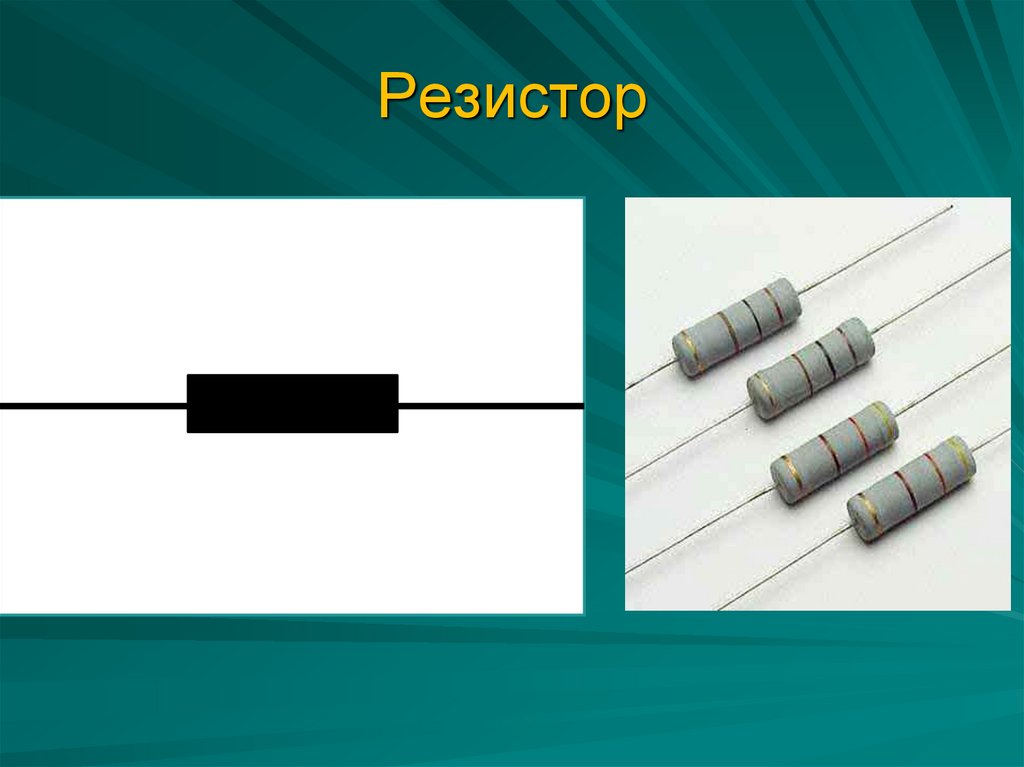

10. Резистор

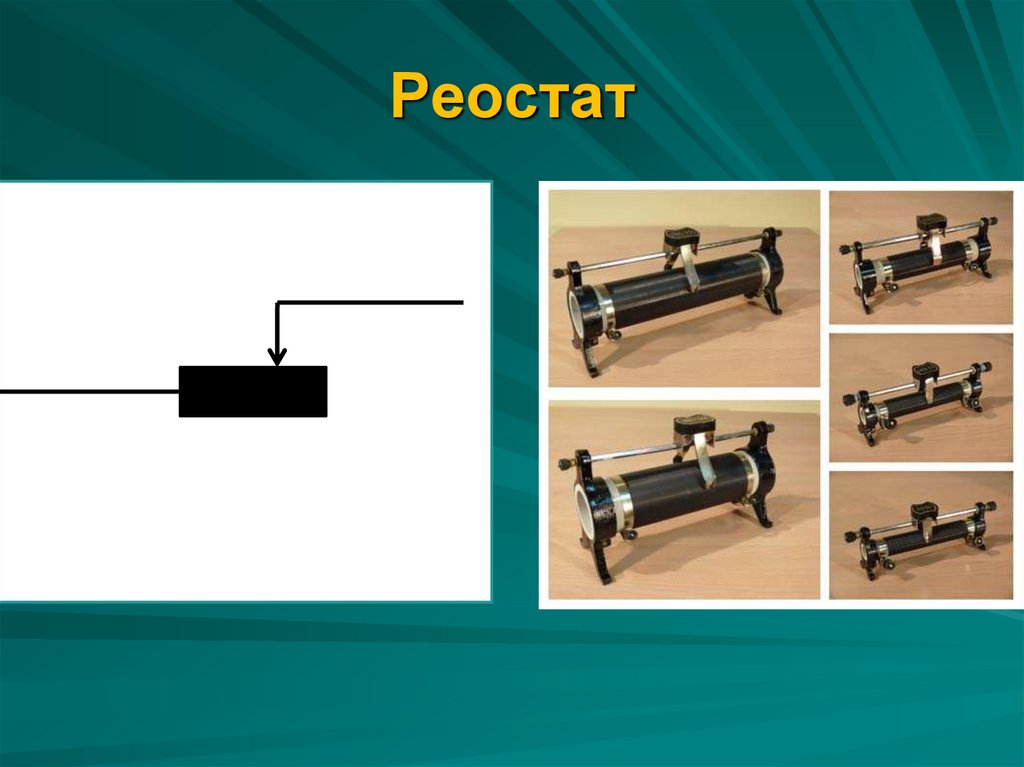

11. Реостат

12. Электрическая цепь и электрическая схема.

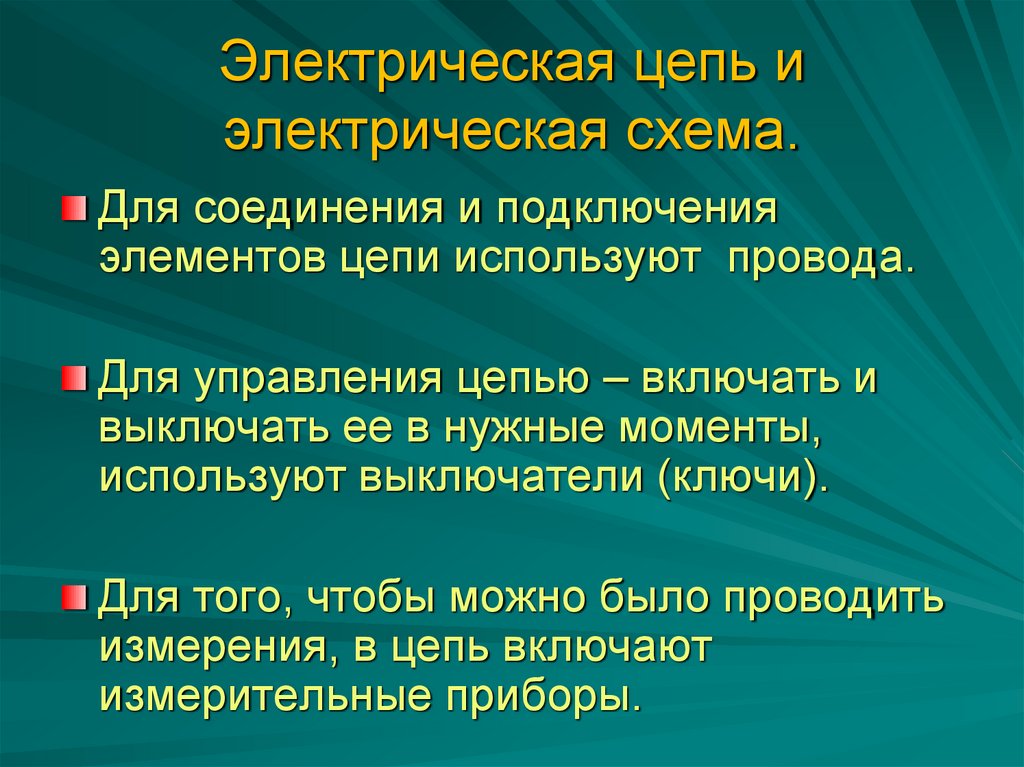

Для соединения и подключения
элементов цепи используют провода.
Для управления цепью – включать и
выключать ее в нужные моменты,
используют выключатели (ключи).
Для того, чтобы можно было проводить
измерения, в цепь включают
измерительные приборы.

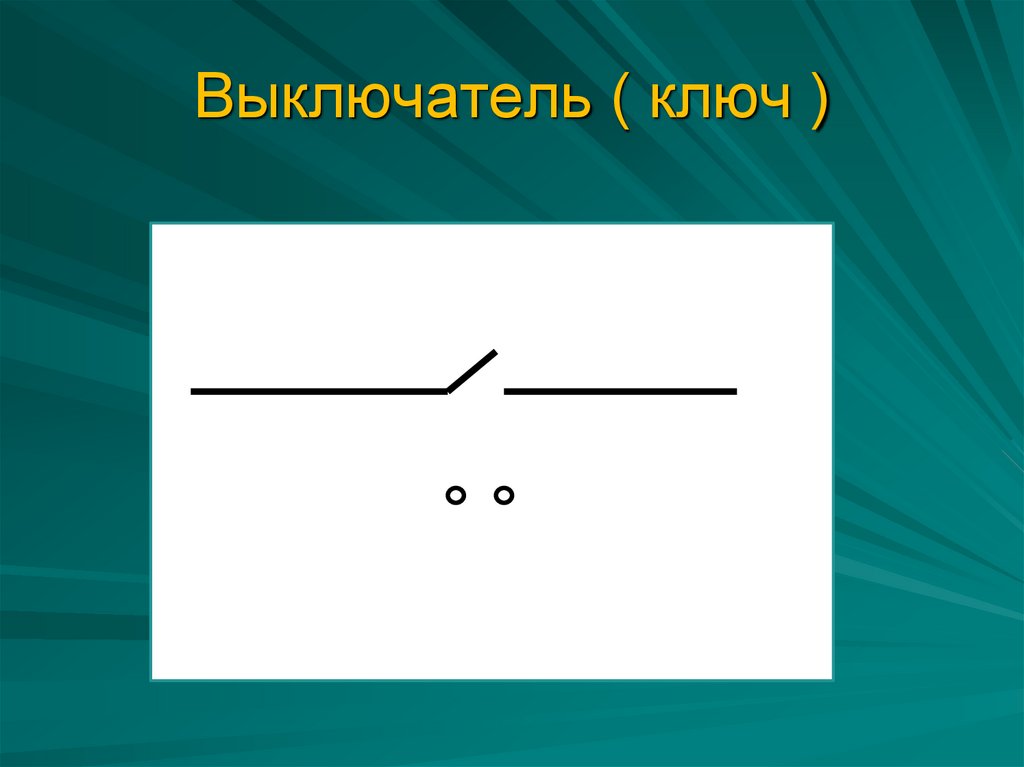

13. Выключатель ( ключ )

14. Электрическая цепь и электрическая схема.

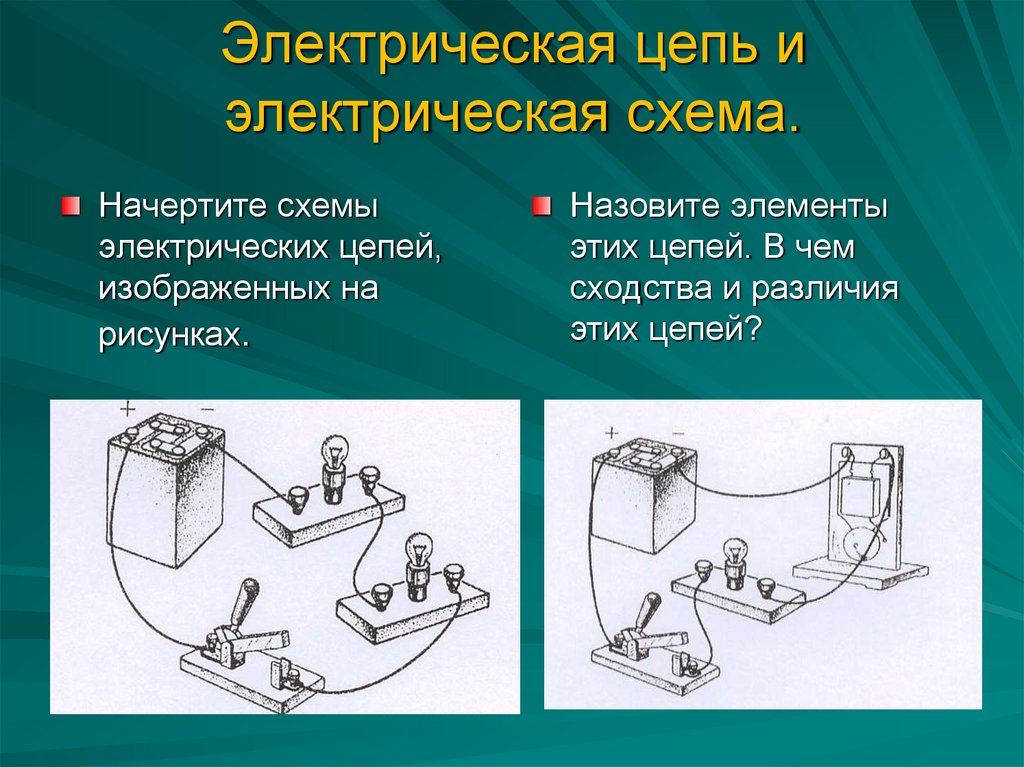

Начертите схемы
электрических цепей,
изображенных на
рисунках.
Назовите элементы
этих цепей. В чем
сходства и различия
этих цепей?

15.

Задачи:

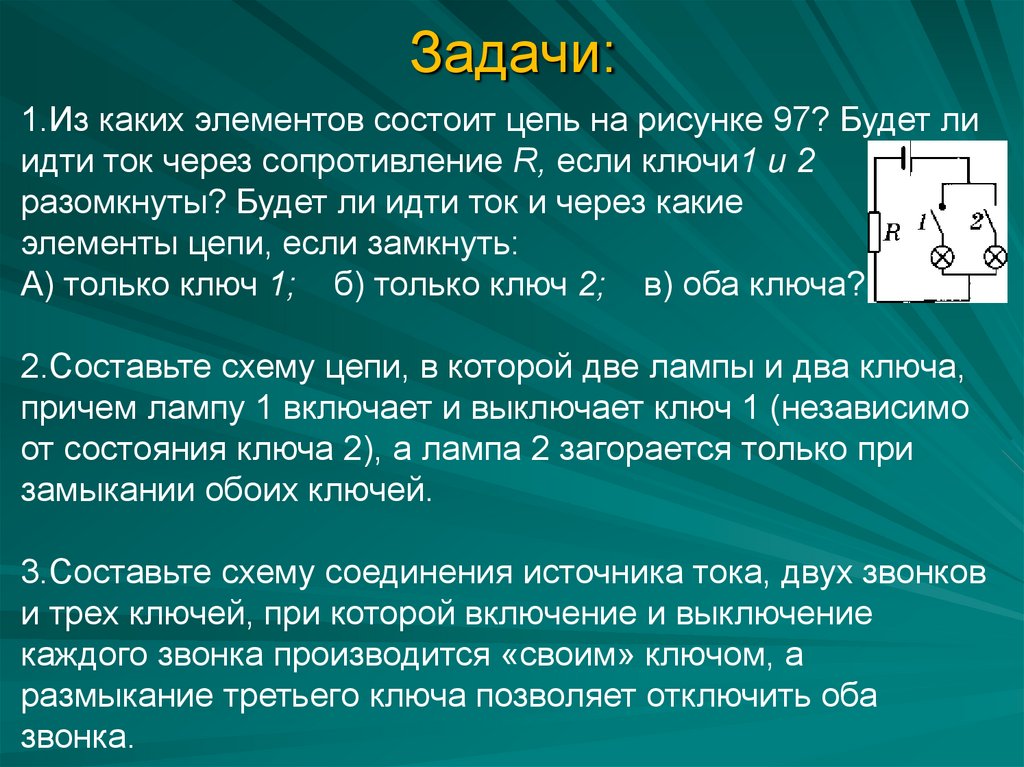

1.Из каких элементов состоит цепь на рисунке 97? Будет ли
идти ток через сопротивление R, если ключи1 и 2
разомкнуты? Будет ли идти ток и через какие
элементы цепи, если замкнуть:
А) только ключ 1; б) только ключ 2; в) оба ключа?
2.Составьте схему цепи, в которой две лампы и два ключа,
причем лампу 1 включает и выключает ключ 1 (независимо
от состояния ключа 2), а лампа 2 загорается только при
замыкании обоих ключей.
3.Составьте схему соединения источника тока, двух звонков
и трех ключей, при которой включение и выключение
каждого звонка производится «своим» ключом, а
размыкание третьего ключа позволяет отключить оба
звонка.

16.

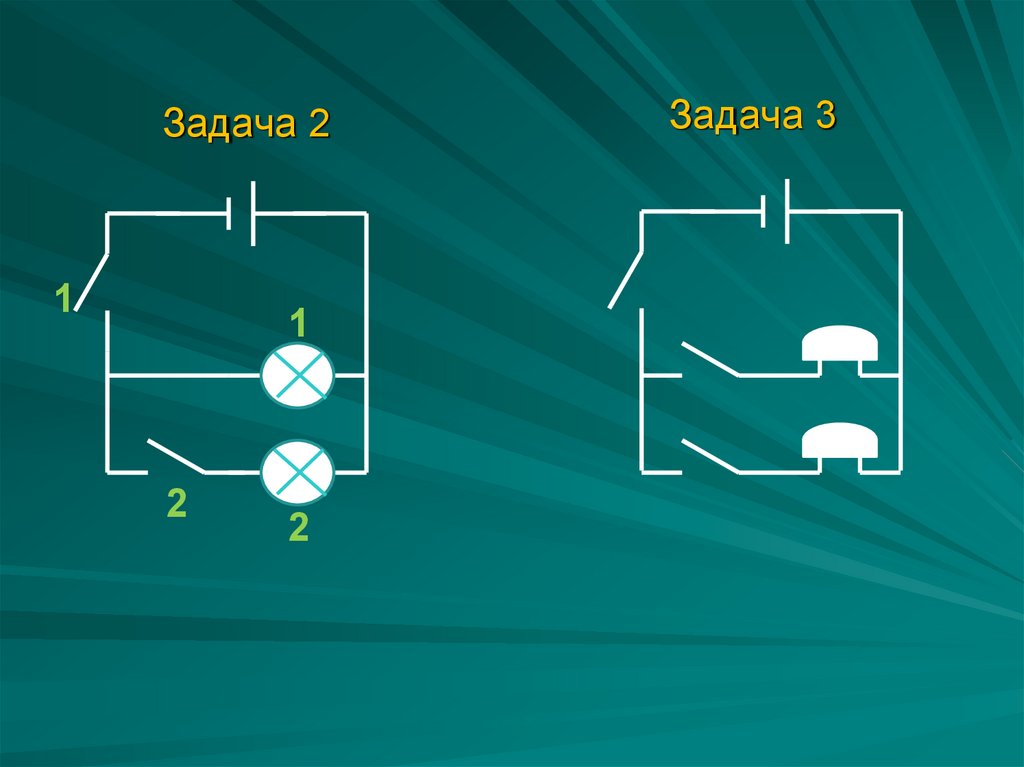

Задача 2
1
1
2
2
Задача 3

17.

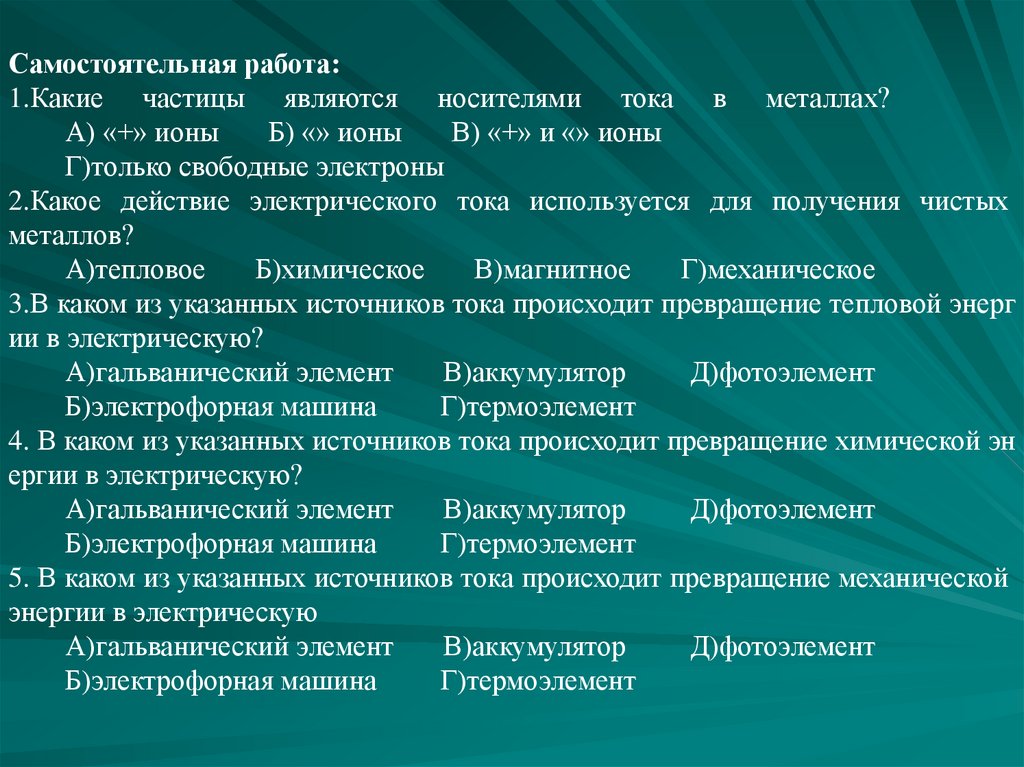

Самостоятельная работа:
1.Какие частицы являются носителями тока в металлах?
А) «+» ионы
Б) «» ионы
В) «+» и «» ионы
Г)только свободные электроны
2.Какое действие электрического тока используется для получения чистых
металлов?
А)тепловое
Б)химическое
В)магнитное
Г)механическое
3.В каком из указанных источников тока происходит превращение тепловой энерг
ии в электрическую?
А)гальванический элемент
В)аккумулятор
Д)фотоэлемент
Б)электрофорная машина
Г)термоэлемент
4. В каком из указанных источников тока происходит превращение химической эн
ергии в электрическую?
А)гальванический элемент
В)аккумулятор
Д)фотоэлемент
Б)электрофорная машина
Г)термоэлемент
5. В каком из указанных источников тока происходит превращение механической
энергии в электрическую
А)гальванический элемент
В)аккумулятор
Д)фотоэлемент
Б)электрофорная машина
Г)термоэлемент

18.

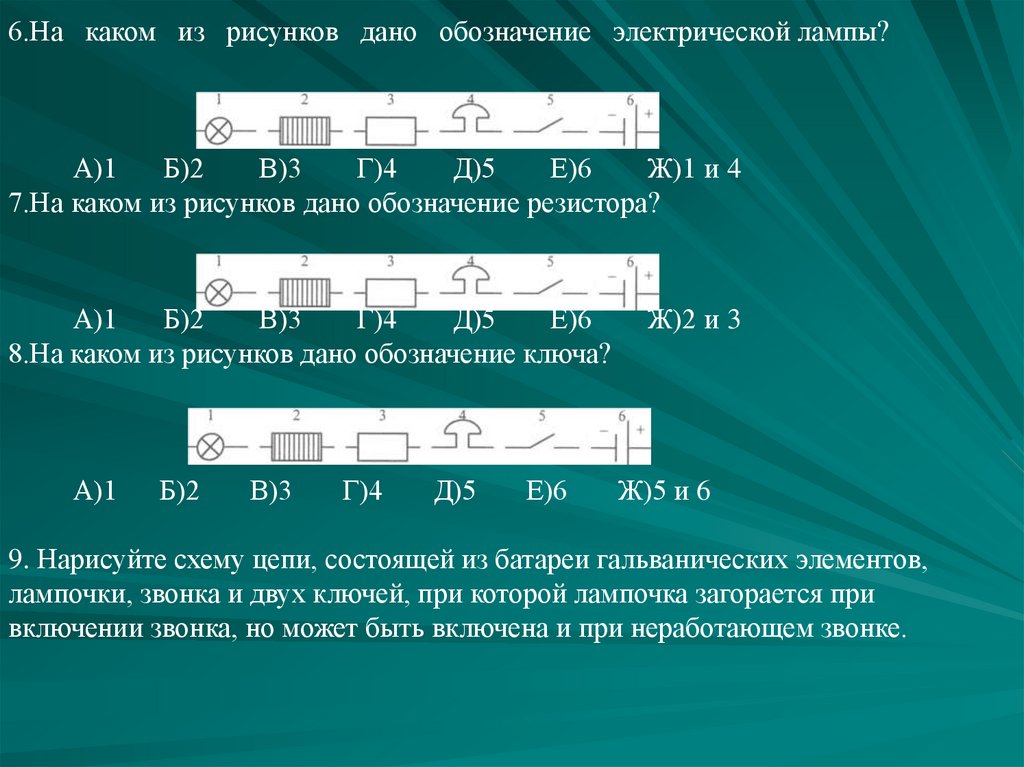

6.На каком из рисунков дано обозначение электрической лампы?
А)1
Б)2
В)3
Г)4
Д)5
Е)6
Ж)1 и 4
7.На каком из рисунков дано обозначение резистора?
А)1
Б)2
В)3
Г)4
Д)5
Е)6
8.На каком из рисунков дано обозначение ключа?
А)1
Б)2
В)3
Г)4
Д)5
Е)6
Ж)2 и 3
Ж)5 и 6
9. Нарисуйте схему цепи, состоящей из батареи гальванических элементов,
лампочки, звонка и двух ключей, при которой лампочка загорается при
включении звонка, но может быть включена и при неработающем звонке.

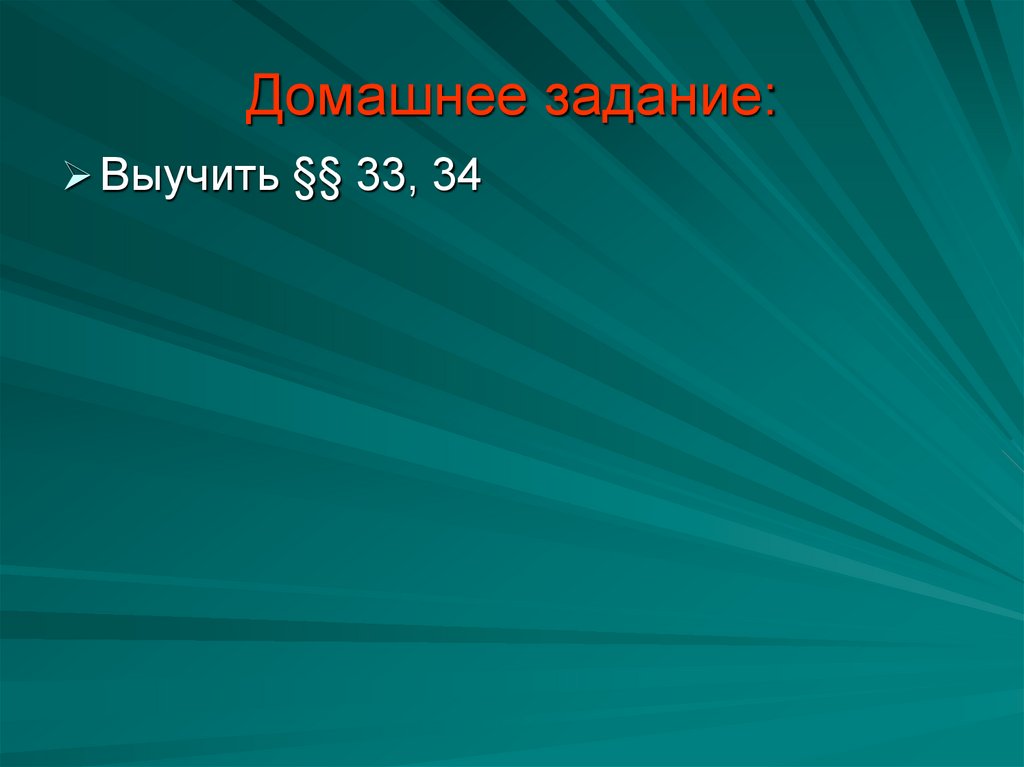

19. Домашнее задание:

Выучить §§ 33, 34
