Доставка до склада "Oree Laser"

1.

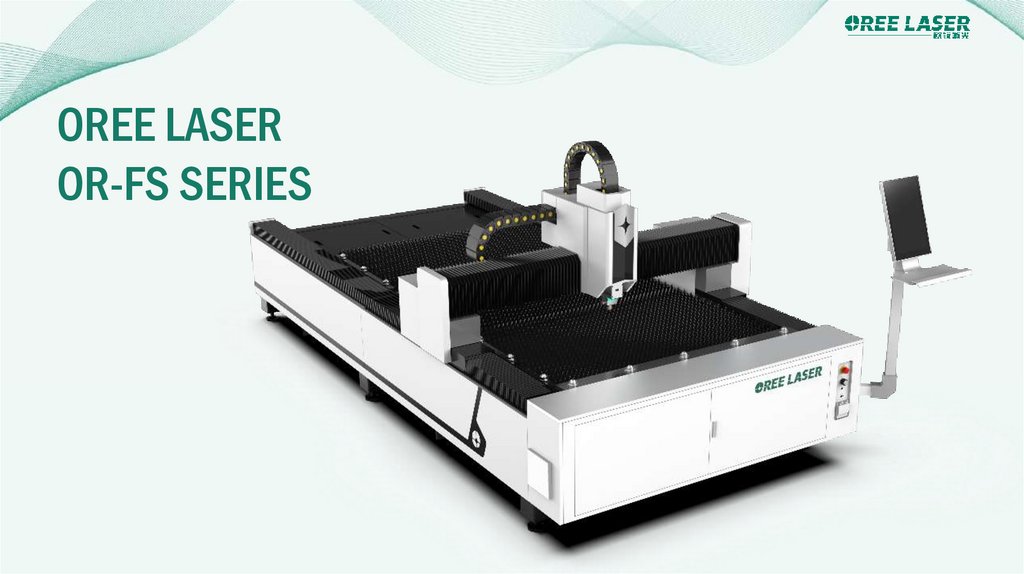

OREE LASER
OR-FS SERIES

2.

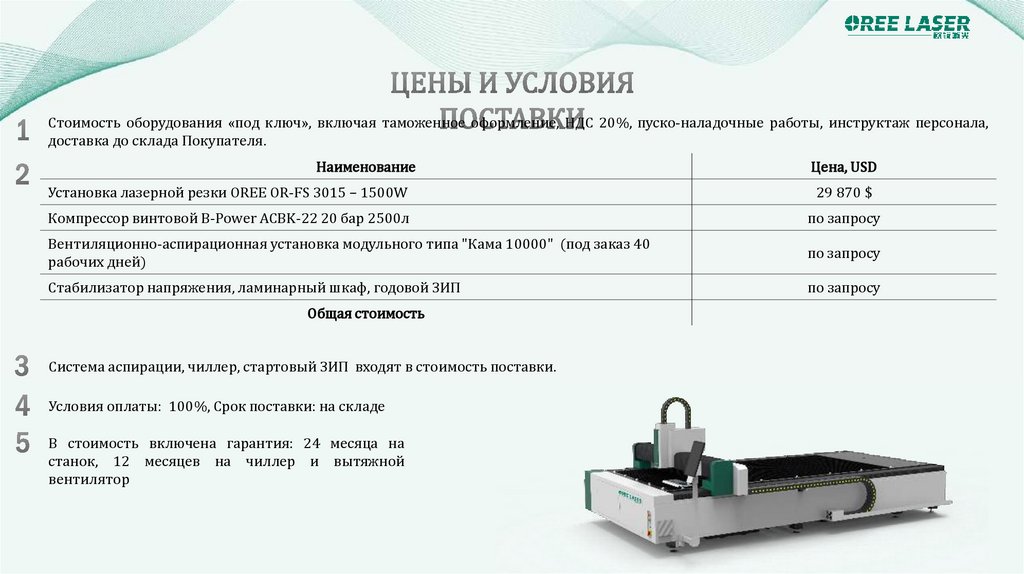

Стоимость оборудования «под ключ», включая таможенное оформление, НДС 20%, пуско-наладочные работы, инструктаж персонала,
доставка до склада Покупателя.
Наименование
Цена, USD
Установка лазерной резки OREE OR-FS 3015 – 1500W
29 870 $

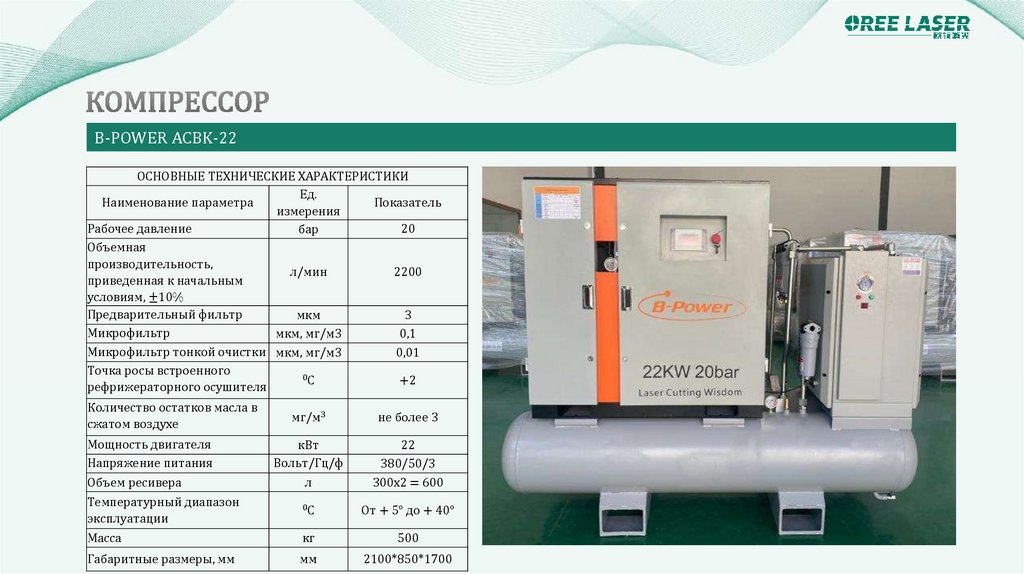

Компрессор винтовой B-Power ACBK-22 20 бар 2500л
по запросу

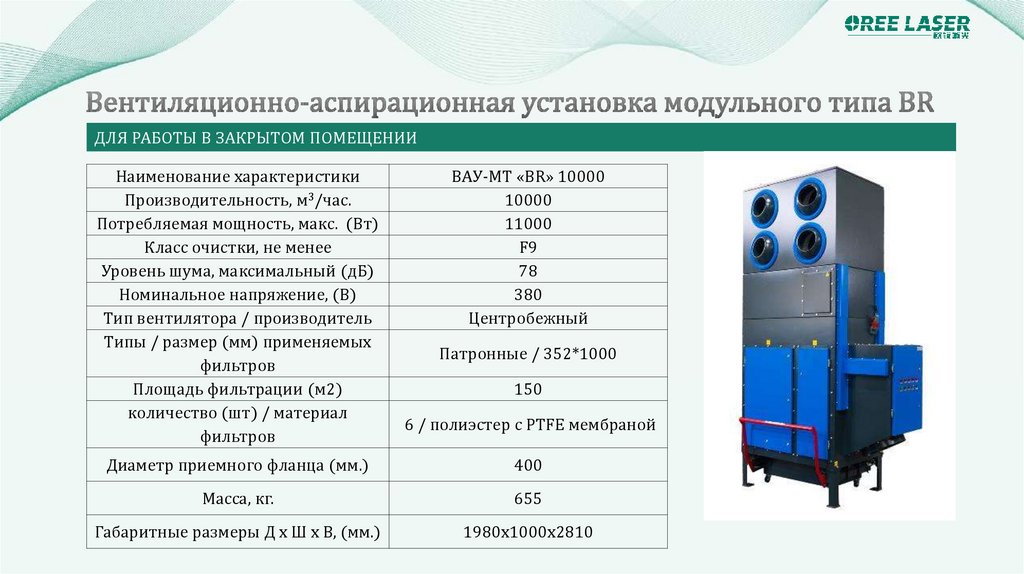

Вентиляционно-аспирационная установка модульного типа "Кама 10000" (под заказ 40
рабочих дней)
по запросу
Стабилизатор напряжения, ламинарный шкаф, годовой ЗИП
по запросу
Общая стоимость
Система аспирации, чиллер, стартовый ЗИП входят в стоимость поставки.
Условия оплаты: 100%, Срок поставки: на складе
В стоимость включена гарантия: 24 месяца на
станок, 12 месяцев на чиллер и вытяжной
вентилятор

3.

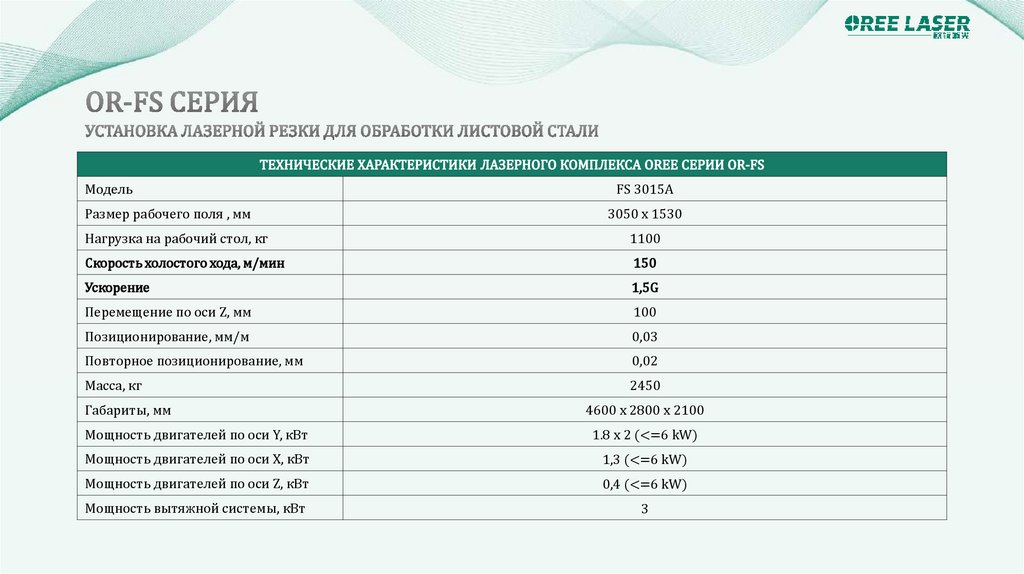

Модель
FS 3015A
Размер рабочего поля , мм
3050 x 1530
Нагрузка на рабочий стол, кг
1100
Скорость холостого хода, м/мин
150
Ускорение
1,5G
Перемещение по оси Z, мм
100
Позиционирование, мм/м
0,03
Повторное позиционирование, мм
0,02
Масса, кг
2450
Габариты, мм
4600 x 2800 x 2100
Мощность двигателей по оси Y, кВт
1.8 x 2 (<=6 kW)
Мощность двигателей по оси X, кВт
1,3 (<=6 kW)
Мощность двигателей по оси Z, кВт
0,4 (<=6 kW)
Мощность вытяжной системы, кВт
3

4.

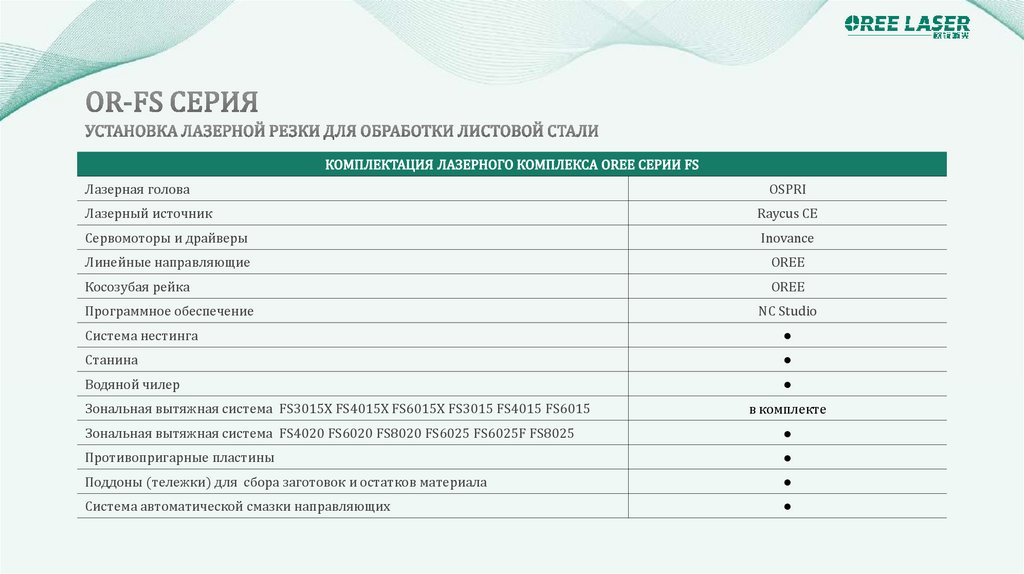

Лазерная голова
OSPRI
Лазерный источник
Raycus CE
Сервомоторы и драйверы
Inovance
Линейные направляющие
OREE
Косозубая рейка
OREE
Программное обеспечение
NC Studio
Система нестинга
Станина
Водяной чилер
Зональная вытяжная система FS3015X FS4015X FS6015X FS3015 FS4015 FS6015
в комплекте
Зональная вытяжная система FS4020 FS6020 FS8020 FS6025 FS6025F FS8025
Противопригарные пластины
Поддоны (тележки) для сбора заготовок и остатков материала
Система автоматической смазки направляющих

5.

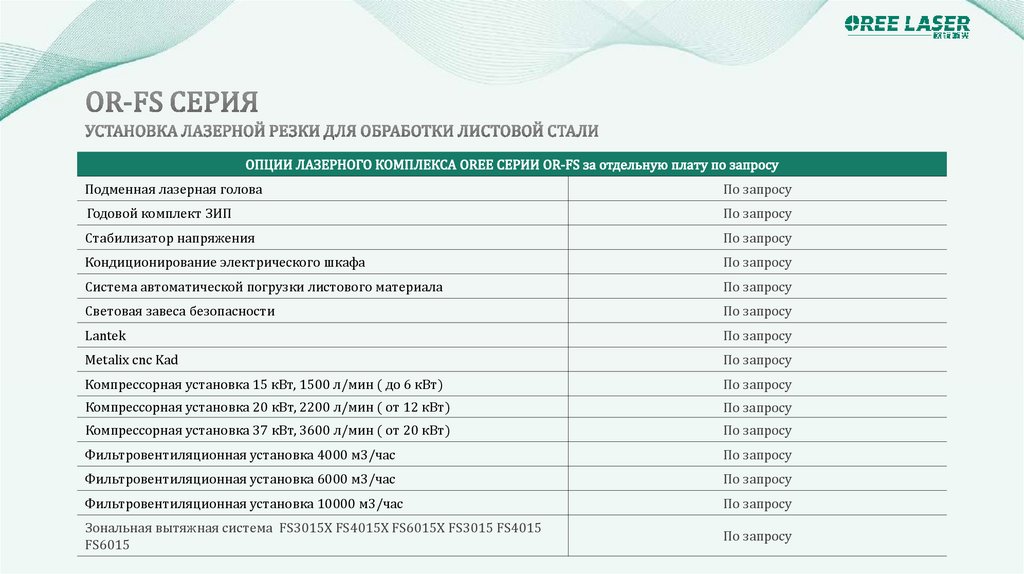

Подменная лазерная голова
По запросу
Годовой комплект ЗИП
По запросу
Стабилизатор напряжения
По запросу
Кондиционирование электрического шкафа
По запросу

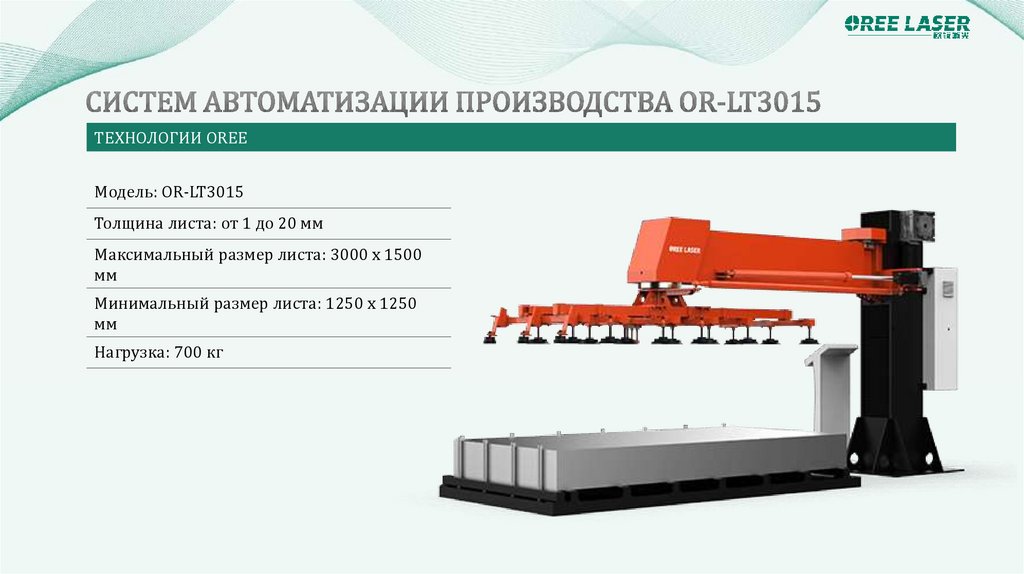

Система автоматической погрузки листового материала
По запросу
Световая завеса безопасности
По запросу
Lantek
По запросу
Metalix cnc Kad
По запросу
Компрессорная установка 15 кВт, 1500 л/мин ( до 6 кВт)
По запросу
Компрессорная установка 20 кВт, 2200 л/мин ( от 12 кВт)
По запросу
Компрессорная установка 37 кВт, 3600 л/мин ( от 20 кВт)
По запросу
Фильтровентиляционная установка 4000 м3/час
По запросу
Фильтровентиляционная установка 6000 м3/час
По запросу
Фильтровентиляционная установка 10000 м3/час
По запросу
Зональная вытяжная система FS3015X FS4015X FS6015X FS3015 FS4015
FS6015
По запросу

6.

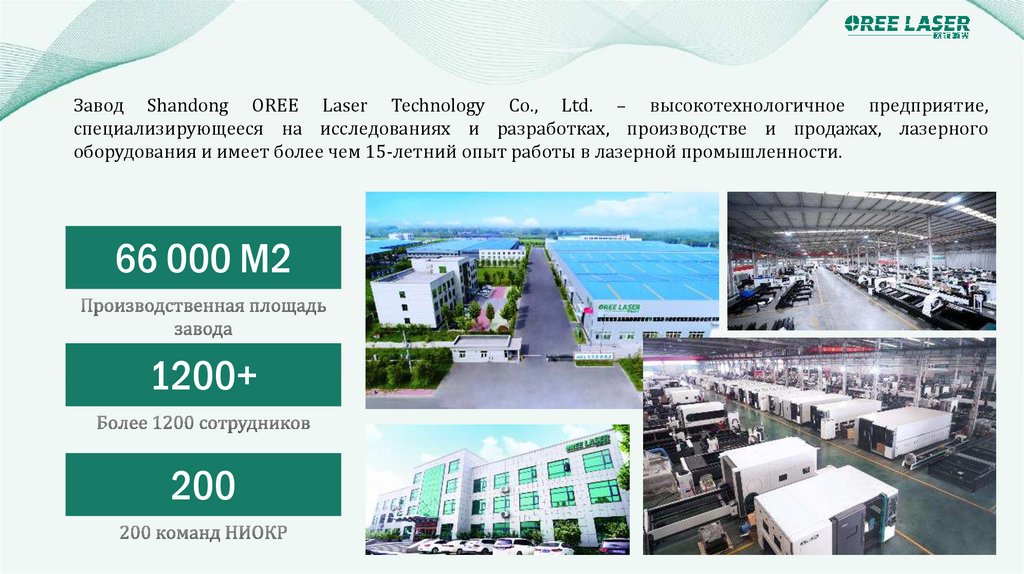

Завод Shandong OREE Laser Technology Co., Ltd. – высокотехнологичное предприятие,
специализирующееся на исследованиях и разработках, производстве и продажах, лазерного
оборудования и имеет более чем 15-летний опыт работы в лазерной промышленности.
66 000 M2
1200+
200

7.

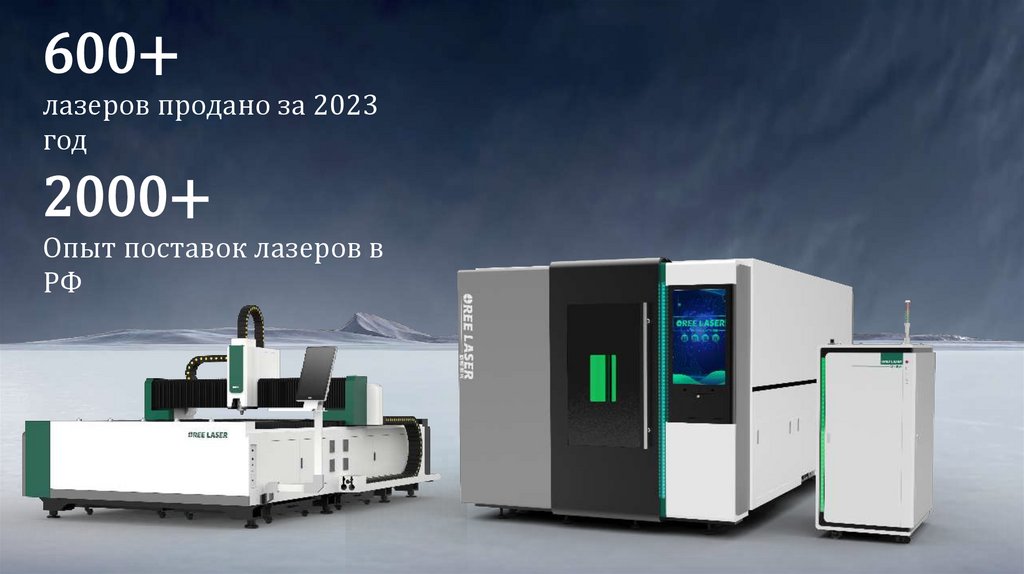

600+
лазеров продано за 2023
год
2000+
Опыт поставок лазеров в
РФ

8.

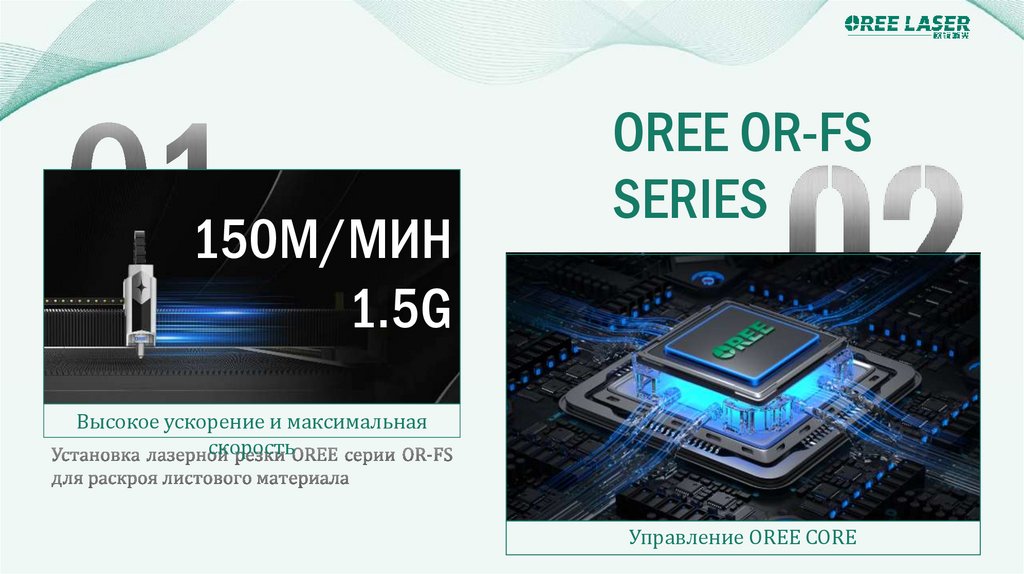

150М/МИН
1.5G
OREE OR-FS
SERIES
Высокое ускорение и максимальная
скорость
Управление OREE CORE

9.

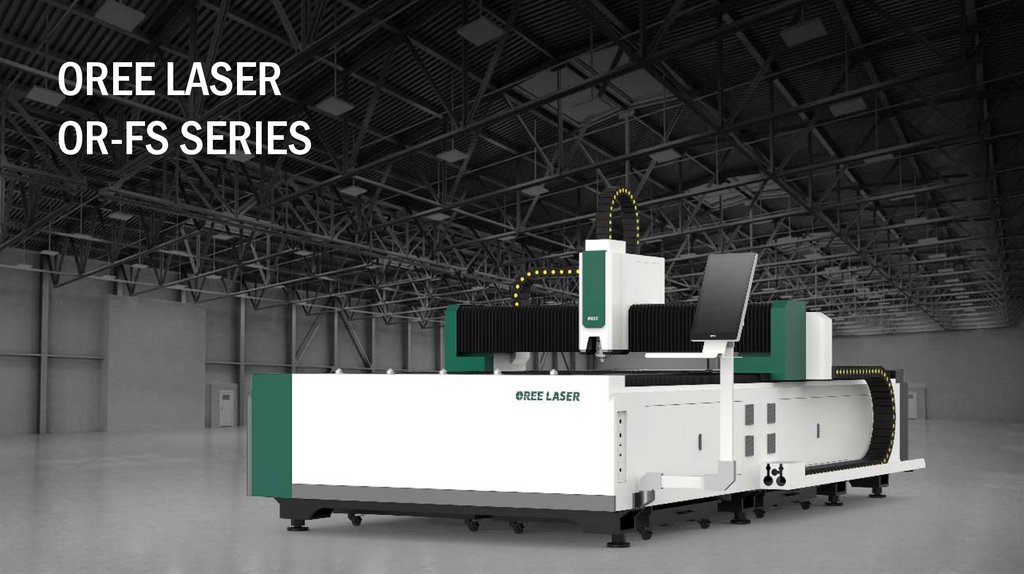

OREE LASER
OR-FS SERIES

10.

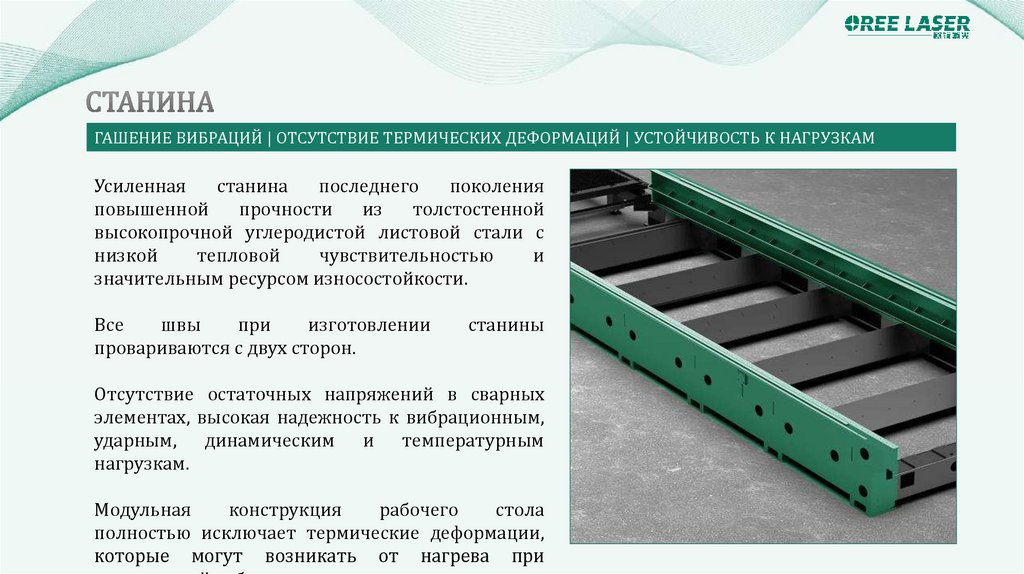

ГАШЕНИЕ ВИБРАЦИЙ | ОТСУТСТВИЕ ТЕРМИЧЕСКИХ ДЕФОРМАЦИЙ | УСТОЙЧИВОСТЬ К НАГРУЗКАМ
Усиленная
станина
последнего
поколения
повышенной
прочности
из
толстостенной
высокопрочной углеродистой листовой стали с
низкой
тепловой
чувствительностью
и
значительным ресурсом износостойкости.
Все
швы
при
изготовлении
провариваются с двух сторон.
станины
Отсутствие остаточных напряжений в сварных
элементах, высокая надежность к вибрационным,
ударным, динамическим и температурным
нагрузкам.
Модульная
конструкция
рабочего
стола
полностью исключает термические деформации,
которые могут возникать от нагрева при

11.

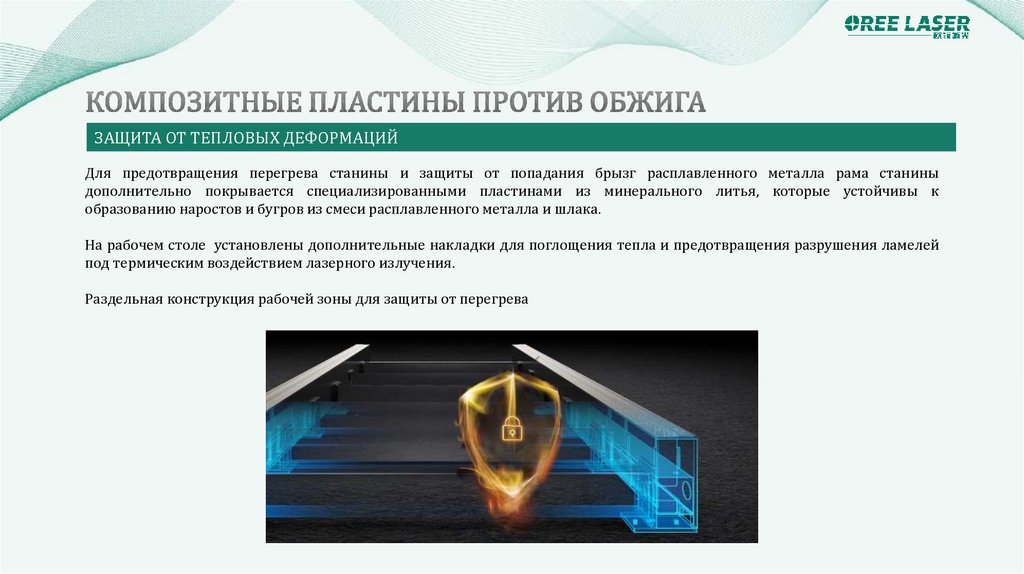

ЗАЩИТА ОТ ТЕПЛОВЫХ ДЕФОРМАЦИЙ
Для предотвращения перегрева станины и защиты от попадания брызг расплавленного металла рама станины
дополнительно покрывается специализированными пластинами из минерального литья, которые устойчивы к
образованию наростов и бугров из смеси расплавленного металла и шлака.
На рабочем столе установлены дополнительные накладки для поглощения тепла и предотвращения разрушения ламелей
под термическим воздействием лазерного излучения.
Раздельная конструкция рабочей зоны для защиты от перегрева

12.

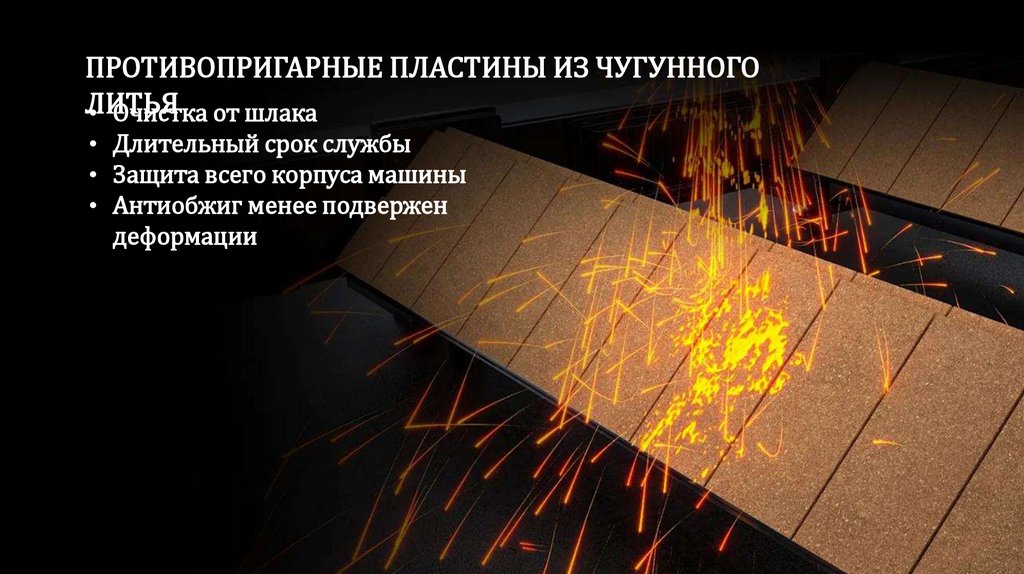

ПРОТИВОПРИГАРНЫЕ ПЛАСТИНЫ ИЗ ЧУГУННОГО
ЛИТЬЯ
• Очистка от шлака
• Длительный срок службы
• Защита всего корпуса машины
• Антиобжиг менее подвержен
деформации

13.

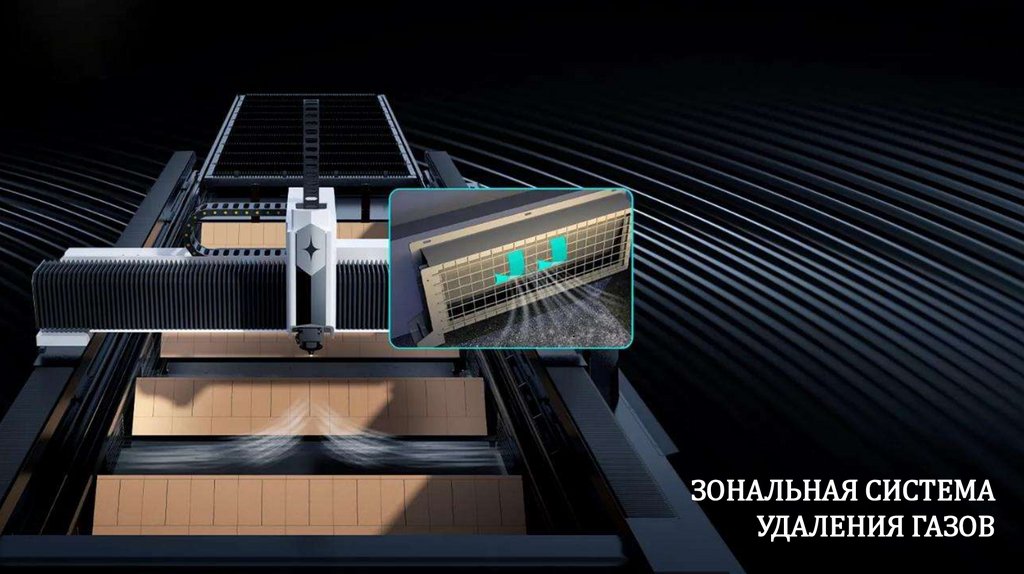

ЗОНАЛЬНАЯ СИСТЕМА
УДАЛЕНИЯ ГАЗОВ

14.

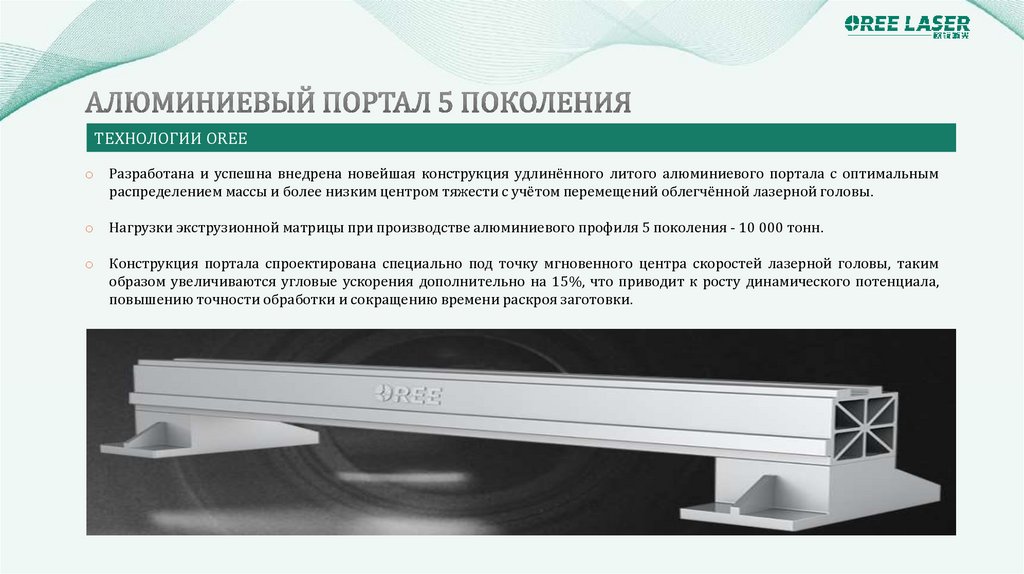

ТЕХНОЛОГИИ OREE
o
Разработана и успешна внедрена новейшая конструкция удлинённого литого алюминиевого портала с оптимальным
распределением массы и более низким центром тяжести с учётом перемещений облегчённой лазерной головы.
o
Нагрузки экструзионной матрицы при производстве алюминиевого профиля 5 поколения - 10 000 тонн.
o
Конструкция портала спроектирована специально под точку мгновенного центра скоростей лазерной головы, таким
образом увеличиваются угловые ускорения дополнительно на 15%, что приводит к росту динамического потенциала,
повышению точности обработки и сокращению времени раскроя заготовки.

15.

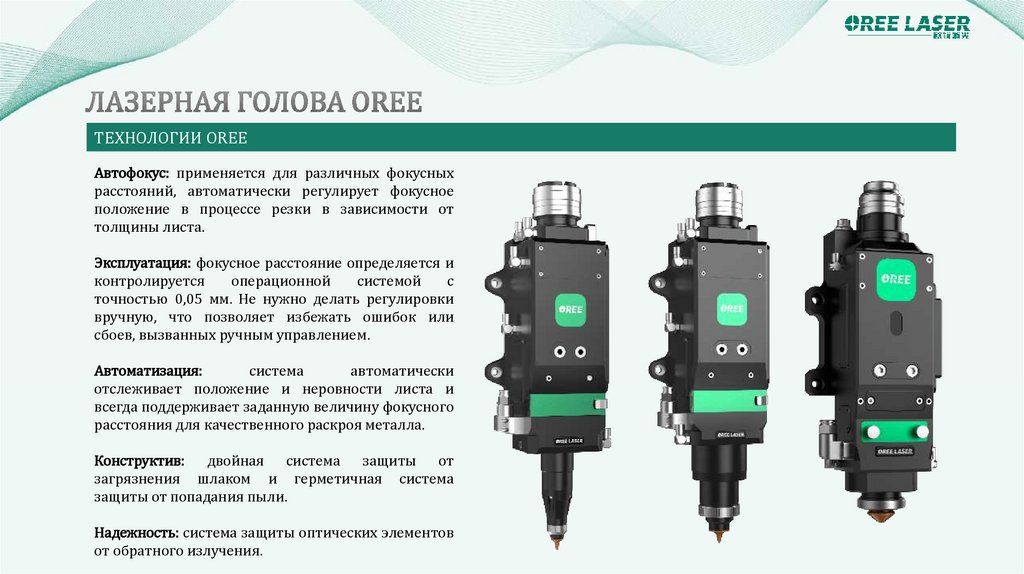

ТЕХНОЛОГИИ OREE
Автофокус: применяется для различных фокусных
расстояний, автоматически регулирует фокусное
положение в процессе резки в зависимости от
толщины листа.
Эксплуатация: фокусное расстояние определяется и
контролируется
операционной
системой
с
точностью 0,05 мм. Не нужно делать регулировки
вручную, что позволяет избежать ошибок или
сбоев, вызванных ручным управлением.
Автоматизация:
система
автоматически
отслеживает положение и неровности листа и
всегда поддерживает заданную величину фокусного
расстояния для качественного раскроя металла.
Конструктив: двойная система защиты от
загрязнения шлаком и герметичная система
защиты от попадания пыли.
Надежность: система защиты оптических элементов
от обратного излучения.

16.

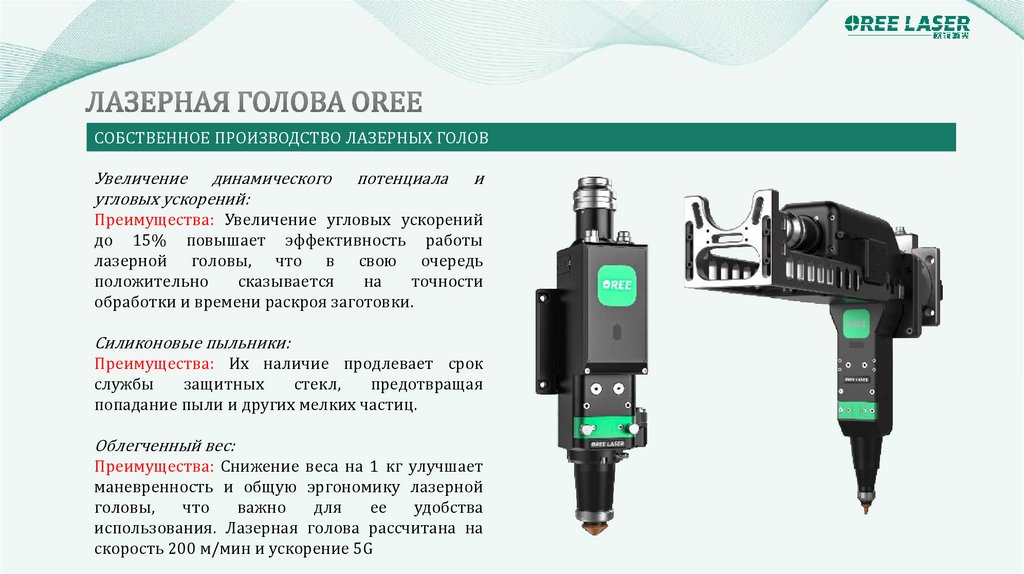

СОБСТВЕННОЕ ПРОИЗВОДСТВО ЛАЗЕРНЫХ ГОЛОВ
Увеличение динамического
угловых ускорений:
потенциала
и
Преимущества: Увеличение угловых ускорений
до 15% повышает эффективность работы
лазерной головы, что в свою очередь
положительно
сказывается
на
точности
обработки и времени раскроя заготовки.
Силиконовые пыльники:
Преимущества: Их наличие продлевает срок
службы
защитных
стекл,
предотвращая
попадание пыли и других мелких частиц.
Облегченный вес:
Преимущества: Снижение веса на 1 кг улучшает
маневренность и общую эргономику лазерной
головы,
что
важно
для
ее
удобства
использования. Лазерная голова рассчитана на
скорость 200 м/мин и ускорение 5G

17.

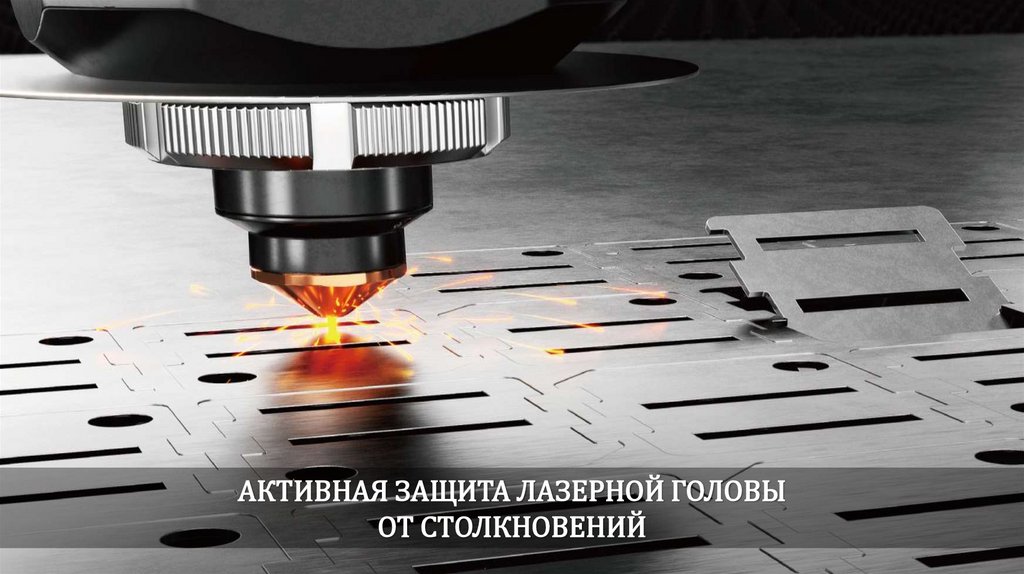

АКТИВНАЯ ЗАЩИТА ЛАЗЕРНОЙ ГОЛОВЫ
ОТ СТОЛКНОВЕНИЙ

18.

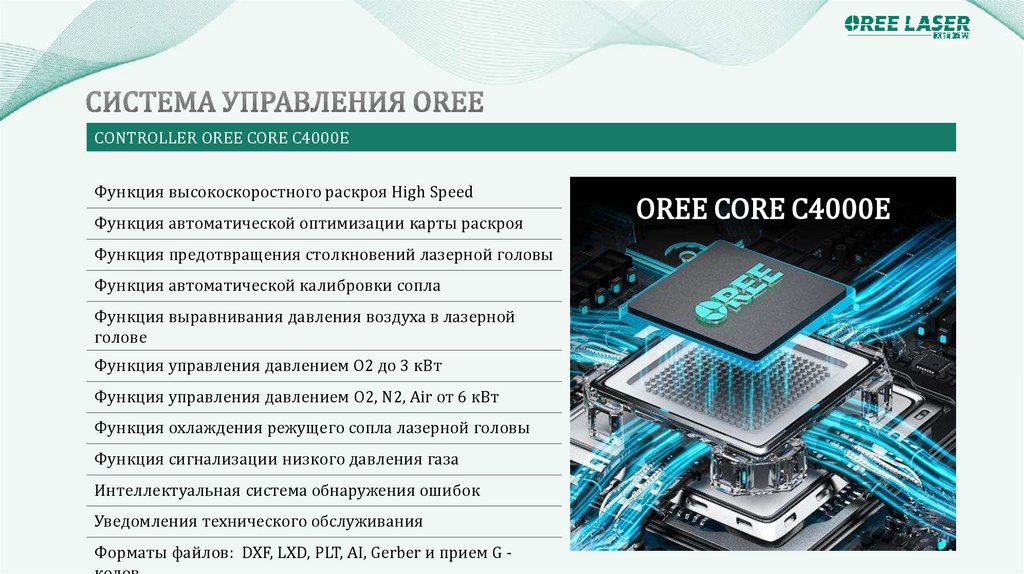

CONTROLLER OREE CORE C4000E
Функция высокоскоростного раскроя High Speed
Функция автоматической оптимизации карты раскроя
Функция предотвращения столкновений лазерной головы
Функция автоматической калибровки сопла
Функция выравнивания давления воздуха в лазерной
голове
Функция управления давлением О2 до 3 кВт
Функция управления давлением O2, N2, Air от 6 кВт
Функция охлаждения режущего сопла лазерной головы
Функция сигнализации низкого давления газа
Интеллектуальная система обнаружения ошибок
Уведомления технического обслуживания
Форматы файлов: DXF, LXD, PLT, AI, Gerber и прием G -
OREE CORE C4000E

19.

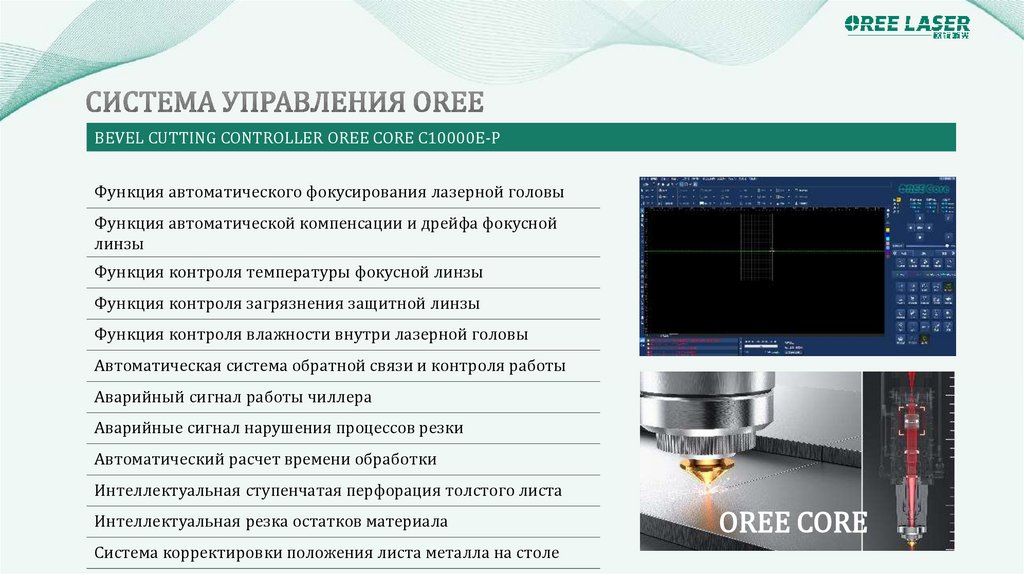

BEVEL CUTTING CONTROLLER OREE CORE C10000E-P
Функция автоматического фокусирования лазерной головы
Функция автоматической компенсации и дрейфа фокусной
линзы
Функция контроля температуры фокусной линзы
Функция контроля загрязнения защитной линзы
Функция контроля влажности внутри лазерной головы
Автоматическая система обратной связи и контроля работы
Аварийный сигнал работы чиллера
Аварийные сигнал нарушения процессов резки
Автоматический расчет времени обработки
Интеллектуальная ступенчатая перфорация толстого листа
Интеллектуальная резка остатков материала
Система корректировки положения листа металла на столе
OREE CORE

20.

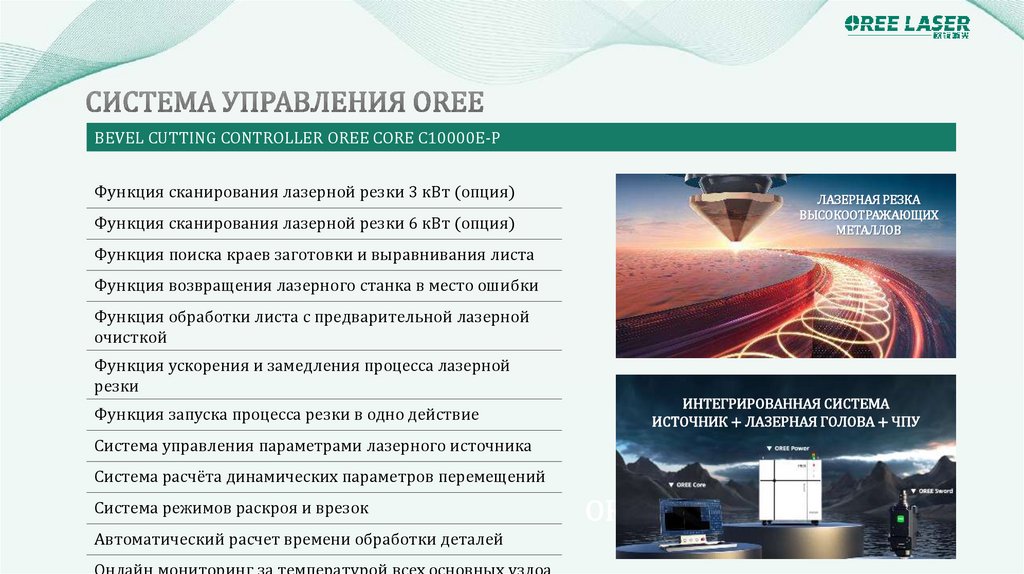

BEVEL CUTTING CONTROLLER OREE CORE C10000E-P
Функция сканирования лазерной резки 3 кВт (опция)
ЛАЗЕРНАЯ РЕЗКА
ВЫСОКООТРАЖАЮЩИХ
МЕТАЛЛОВ
Функция сканирования лазерной резки 6 кВт (опция)
Функция поиска краев заготовки и выравнивания листа
Функция возвращения лазерного станка в место ошибки
Функция обработки листа с предварительной лазерной
очисткой
Функция ускорения и замедления процесса лазерной
резки
Функция запуска процесса резки в одно действие
ИНТЕГРИРОВАННАЯ СИСТЕМА
ИСТОЧНИК + ЛАЗЕРНАЯ ГОЛОВА + ЧПУ
Система управления параметрами лазерного источника
Система расчёта динамических параметров перемещений
Система режимов раскроя и врезок
Автоматический расчет времени обработки деталей
Онлайн мониторинг за температурой всех основных узлоа
OREE CORE

21.

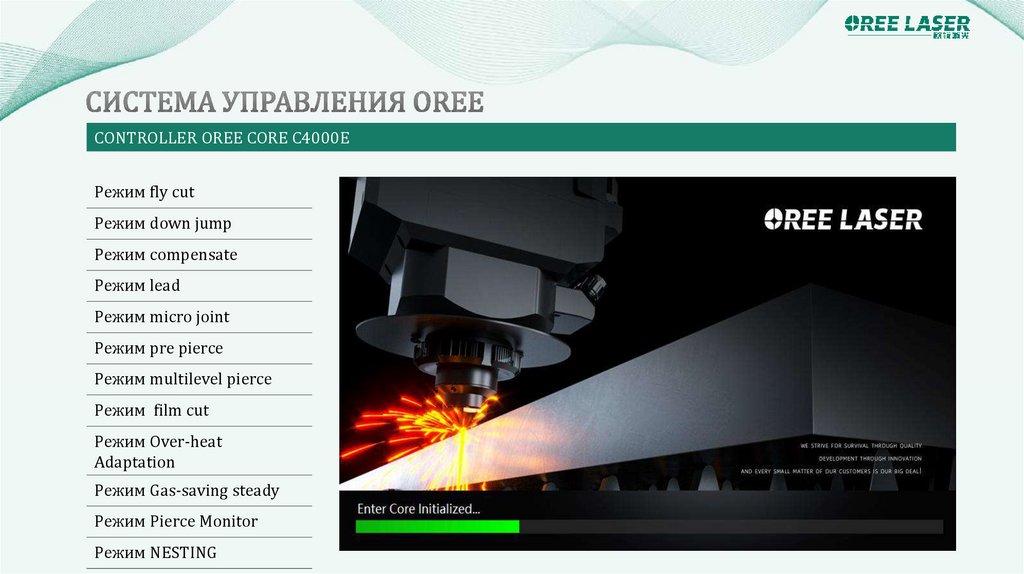

CONTROLLER OREE CORE C4000E
Режим fly cut
Режим down jump
Режим compensate
Режим lead
Режим micro joint
Режим pre pierce
Режим multilevel pierce
Режим film cut
Режим Over-heat
Adaptation
Режим Gas-saving steady
Режим Pierce Monitor
Режим NESTING

22.

ЧТО ТАКОЕ
СКАНИРОВАНИЕ ЛАЗЕРНОЙ
РЕЗКИ ?
1. Резка меди, алюминия,
латуни и т.д. без обратного
излучения
2. Увеличение предельной
толщины обработки металла до
150%
ОПЦИЯ! Поставляется за
отдельную плату
Laser Scanning cutting – инновационный
метод
преобразования
статической
точечной лазерной резки в динамический
вращающийся режим в котором лазерная
точка проходит расстояние в 30 метров
на 1 метр раскроя, что приводит к
увеличению
коэффициента
поглощения
металлом лазерного излучения

23.

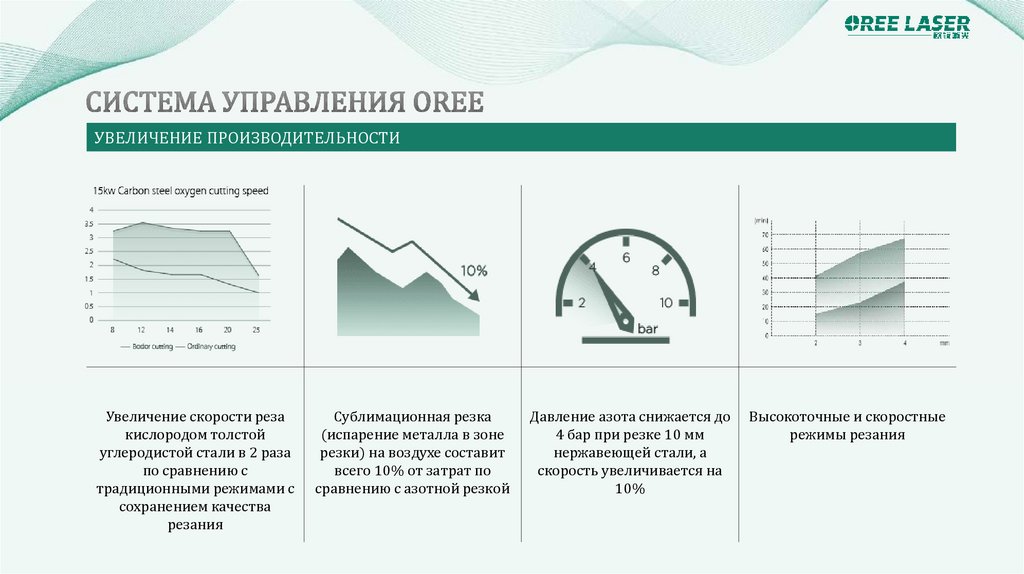

УВЕЛИЧЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ
Увеличение скорости реза
кислородом толстой
углеродистой стали в 2 раза
по сравнению с
традиционными режимами с
сохранением качества
резания
Сублимационная резка
(испарение металла в зоне
резки) на воздухе составит
всего 10% от затрат по
сравнению с азотной резкой
Давление азота снижается до
4 бар при резке 10 мм
нержавеющей стали, а
скорость увеличивается на
10%
Высокоточные и скоростные
режимы резания

24.

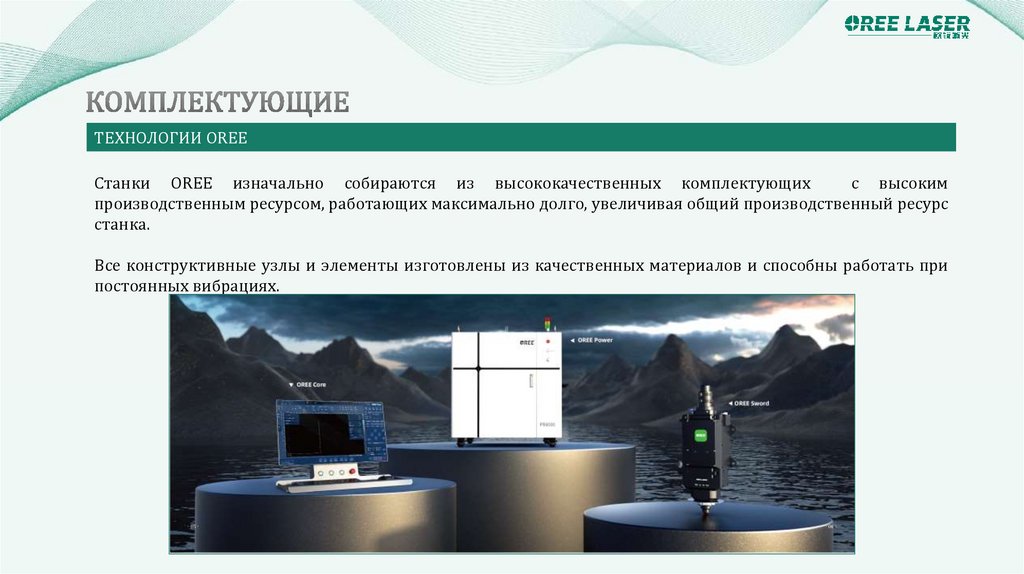

ТЕХНОЛОГИИ OREE
Станки OREE изначально собираются из высококачественных комплектующих
с высоким
производственным ресурсом, работающих максимально долго, увеличивая общий производственный ресурс
станка.
Все конструктивные узлы и элементы изготовлены из качественных материалов и способны работать при
постоянных вибрациях.

25.

ТЕХНОЛОГИИ OREE

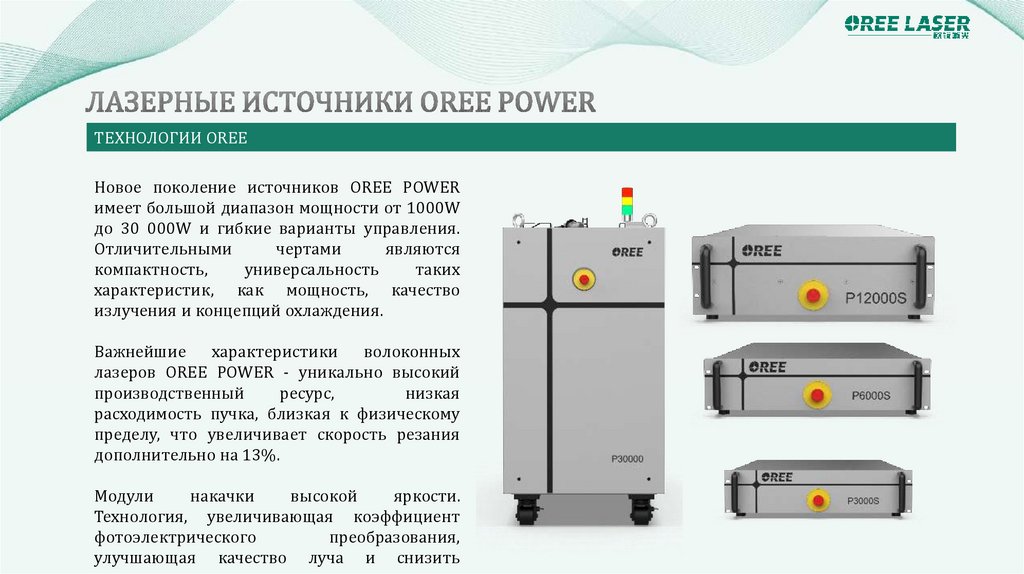

Новое поколение источников OREE POWER
имеет большой диапазон мощности от 1000W
до 30 000W и гибкие варианты управления.
Отличительными
чертами
являются
компактность,
универсальность
таких
характеристик, как мощность, качество
излучения и концепций охлаждения.
Важнейшие
характеристики
волоконных
лазеров OREE POWER - уникально высокий
производственный
ресурс,
низкая
расходимость пучка, близкая к физическому
пределу, что увеличивает скорость резания
дополнительно на 13%.
Модули
накачки
высокой
яркости.
Технология, увеличивающая коэффициент
фотоэлектрического
преобразования,
улучшающая качество луча и снизить

26.

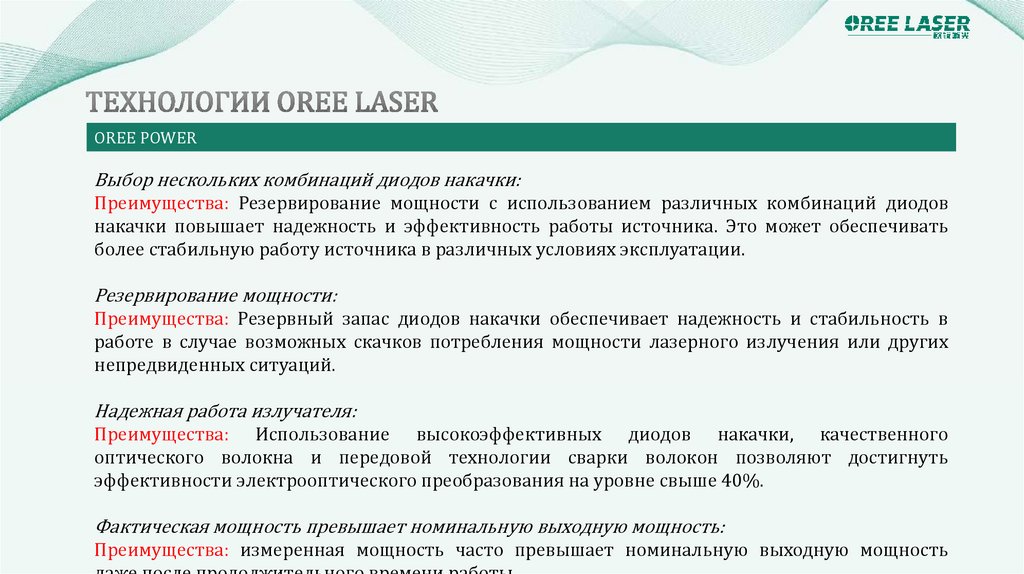

OREE POWER
Выбор нескольких комбинаций диодов накачки:
Преимущества: Резервирование мощности с использованием различных комбинаций диодов
накачки повышает надежность и эффективность работы источника. Это может обеспечивать
более стабильную работу источника в различных условиях эксплуатации.
Резервирование мощности:
Преимущества: Резервный запас диодов накачки обеспечивает надежность и стабильность в
работе в случае возможных скачков потребления мощности лазерного излучения или других
непредвиденных ситуаций.
Надежная работа излучателя:
Преимущества: Использование высокоэффективных диодов накачки, качественного
оптического волокна и передовой технологии сварки волокон позволяют достигнуть
эффективности электрооптического преобразования на уровне свыше 40%.
Фактическая мощность превышает номинальную выходную мощность:
Преимущества: измеренная мощность часто превышает номинальную выходную мощность

27.

ТЕХНОЛОГИИ OREE

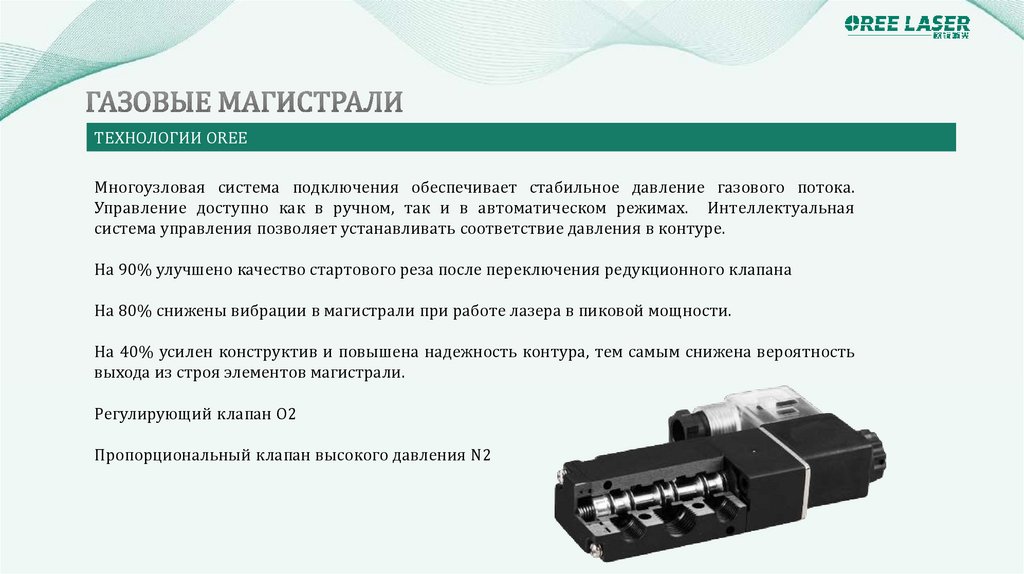

Многоузловая система подключения обеспечивает стабильное давление газового потока.
Управление доступно как в ручном, так и в автоматическом режимах. Интеллектуальная
система управления позволяет устанавливать соответствие давления в контуре.
На 90% улучшено качество стартового реза после переключения редукционного клапана
На 80% снижены вибрации в магистрали при работе лазера в пиковой мощности.
На 40% усилен конструктив и повышена надежность контура, тем самым снижена вероятность
выхода из строя элементов магистрали.
Регулирующий клапан O2
Пропорциональный клапан высокого давления N2

28.

ТЕХНОЛОГИИ OREE

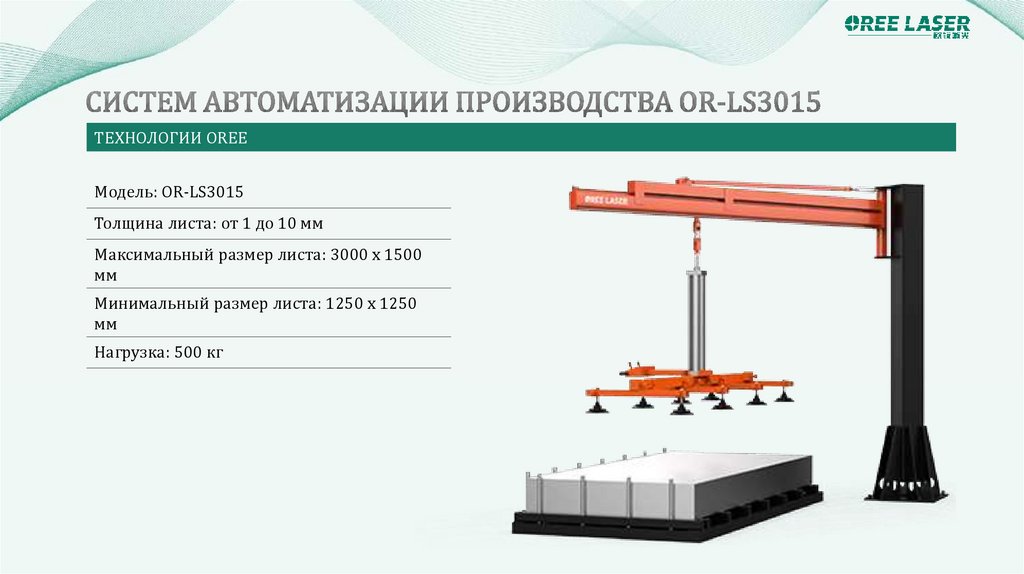

Модель: OR-LS3015
Толщина листа: от 1 до 10 мм
Максимальный размер листа: 3000 х 1500
мм
Минимальный размер листа: 1250 х 1250
мм
Нагрузка: 500 кг

29.

ТЕХНОЛОГИИ OREE
Модель: OR-LT3015
Толщина листа: от 1 до 20 мм
Максимальный размер листа: 3000 х 1500
мм
Минимальный размер листа: 1250 х 1250
мм
Нагрузка: 700 кг

30.

ТЕХНОЛОГИИ OREE

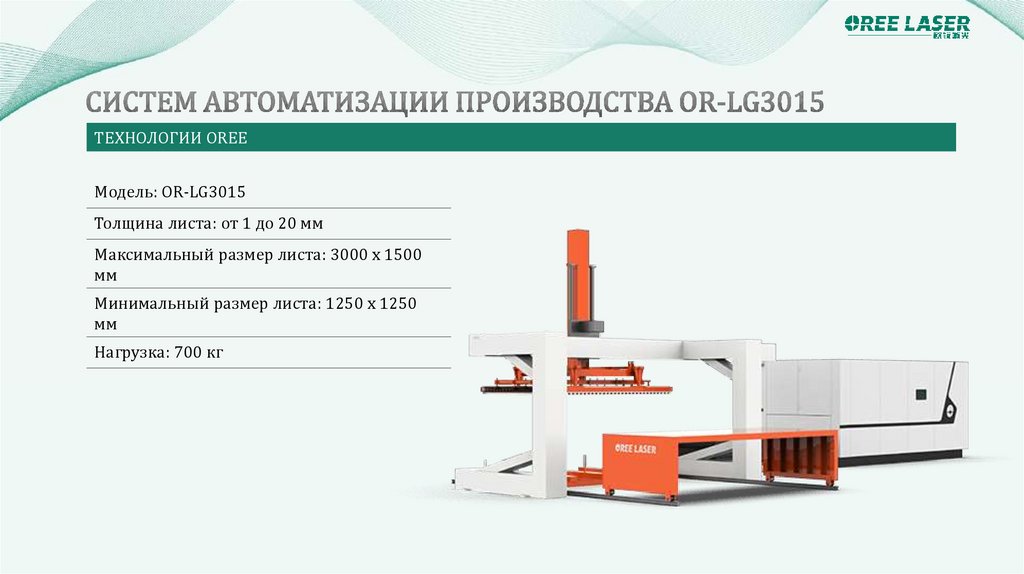

Модель: OR-LG3015
Толщина листа: от 1 до 20 мм
Максимальный размер листа: 3000 х 1500
мм
Минимальный размер листа: 1250 х 1250
мм
Нагрузка: 700 кг

31.

B-POWER ACBK-22
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Ед.
Наименование параметра
Показатель
измерения
Рабочее давление
20
бар
Объемная
производительность,
л/мин
2200
приведенная к начальным
условиям, ±10%
Предварительный фильтр
мкм
3
Микрофильтр
мкм, мг/м3
0,1
Микрофильтр тонкой очистки мкм, мг/м3
0,01
Точка росы встроенного
0С
+2
рефрижераторного осушителя
Количество остатков масла в
сжатом воздухе
мг/м3
не более 3
кВт
Вольт/Гц/ф
л
22
380/50/3
300х2 = 600
Температурный диапазон
эксплуатации
0C
От + 5° до + 40°
Масса
кг
500
Габаритные размеры, мм
мм
2100*850*1700
Мощность двигателя
Напряжение питания
Объем ресивера

32.

ДЛЯ РАБОТЫ В ЗАКРЫТОМ ПОМЕЩЕНИИ
Наименование характеристики
Производительность, м3/час.
Потребляемая мощность, макс. (Вт)
Класс очистки, не менее
Уровень шума, максимальный (дБ)
Номинальное напряжение, (В)
Тип вентилятора / производитель
Типы / размер (мм) применяемых
фильтров
Площадь фильтрации (м2)
количество (шт) / материал
фильтров
ВАУ-МТ «BR» 10000
10000
11000
F9
78
380
Центробежный
Патронные / 352*1000
150
6 / полиэстер с PTFE мембраной
Диаметр приемного фланца (мм.)
400
Масса, кг.
655
Габаритные размеры Д х Ш х В, (мм.)
1980х1000х2810

33.

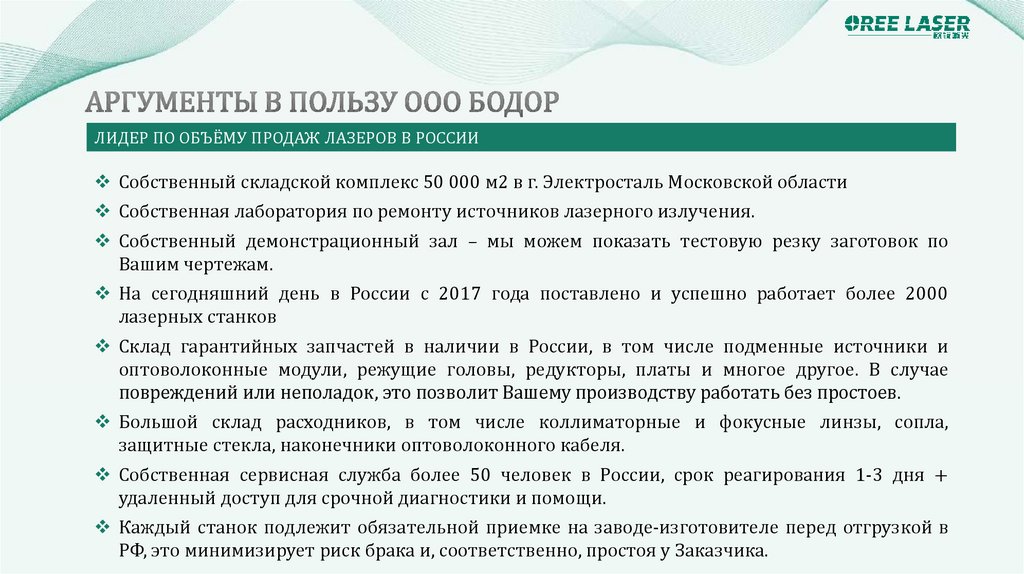

ЛИДЕР ПО ОБЪЁМУ ПРОДАЖ ЛАЗЕРОВ В РОССИИ
Собственный складской комплекс 50 000 м2 в г. Электросталь Московской области
Собственная лаборатория по ремонту источников лазерного излучения.
Собственный демонстрационный зал – мы можем показать тестовую резку заготовок по
Вашим чертежам.
На сегодняшний день в России с 2017 года поставлено и успешно работает более 2000
лазерных станков
Склад гарантийных запчастей в наличии в России, в том числе подменные источники и
оптоволоконные модули, режущие головы, редукторы, платы и многое другое. В случае
повреждений или неполадок, это позволит Вашему производству работать без простоев.
Большой склад расходников, в том числе коллиматорные и фокусные линзы, сопла,
защитные стекла, наконечники оптоволоконного кабеля.
Собственная сервисная служба более 50 человек в России, срок реагирования 1-3 дня +
удаленный доступ для срочной диагностики и помощи.
Каждый станок подлежит обязательной приемке на заводе-изготовителе перед отгрузкой в
РФ, это минимизирует риск брака и, соответственно, простоя у Заказчика.
