Создание информационной модели здания «Общежитие для иногородних студентов в г. Губаха»

1.

Создание информационной модели
здания «Общежитие для иногородних
студентов в г. Губаха»
Докладчик
Гришова Евгения
Вячеславовна
должность Руководитель проекта

2.

Состав команды
Гришова Евгения
Вячеславовна
СТВ-320017к
Черешов Павел
Александрович
СТВ-320017к
Журавлев Михаил
Александрович
СТВ-320017к
Белых Кирилл
Сергеевич
СТВ-320017к
Беленьков Максим
Максимович
СТВ-320017к
Уфимцев Владимир
Александрович
СТВ-320017к
Усольцев Никита
Александрович
СТВ-320017к

3.

Краткое описание проекта
Общежитие для иногородних студентов в г. Губаха
Проектируемая территория расположена по
адресу: Пермском край, г. Губаха, пр-кт.
Свердлова, з/у 14.
Кадастровый номер 59:05:0101017:1578.
Площадь застройки 1510 кв.м
Размер земельного участка: 7000 кв.м
Общие габариты здания (в осях) 76,94 х 19,7 м.
За условную отметку 0,000 принята отметка
чистого пола здания, соответствующая
абсолютной отметке 337,8 м;
Высота здания (наивысшая отметка
конструкции здания): 17,2 м относительно
отметки 0,000
Строительный объем: 20663,2 м3

4.

Перечень итераций
Итерация 1. Подготовительный этап: изучение исходной документации,
подготовка рабочего места, организация совместной работы, распределение
ролей участников команды, построение сетки осей, оформление текстовой
части проекта
Итерация 2. Построение несущих конструкций информационной модели
здания.
Итерация 3. Построение архитектурных элементов. Разделение модели на
АР и КР. Выгрузка в Pilot-BIM. Первая проверка на коллизиий. Исправление
ошибок.
Итерация 4. Построение ПОЗУ. Настройка координации ПОЗУ, АР, КР.
Выгрузка в Pilot-BIM. Повторная проверка на коллизиий. Исправление
ошибок. Оформление графической части проекта.
Итерация 5. Подготовка к защите проекта .

5.

Итерация 1
В первой итерации были
созданы координатные оси
и выгружен проект на
сервер а так же была
оформлена текстовая часть
раздела АР

6.

Итерация 2
На этапе второй итерации были
выполнены работы по
построению фундамента
несущих стен, лестниц и
перекрытий.
А так же выполнены работы по
Атрибутивной проработке
раздела КР и АР.

7.

Итерация 3
На этапе третьей итерации
были выполнены все
архитектурные элементы
проекта и выгружены в pilot
bim разделы АР и КР

8.

Итерация 4
Была проведена проверка в
Pilot - Bim.

9.

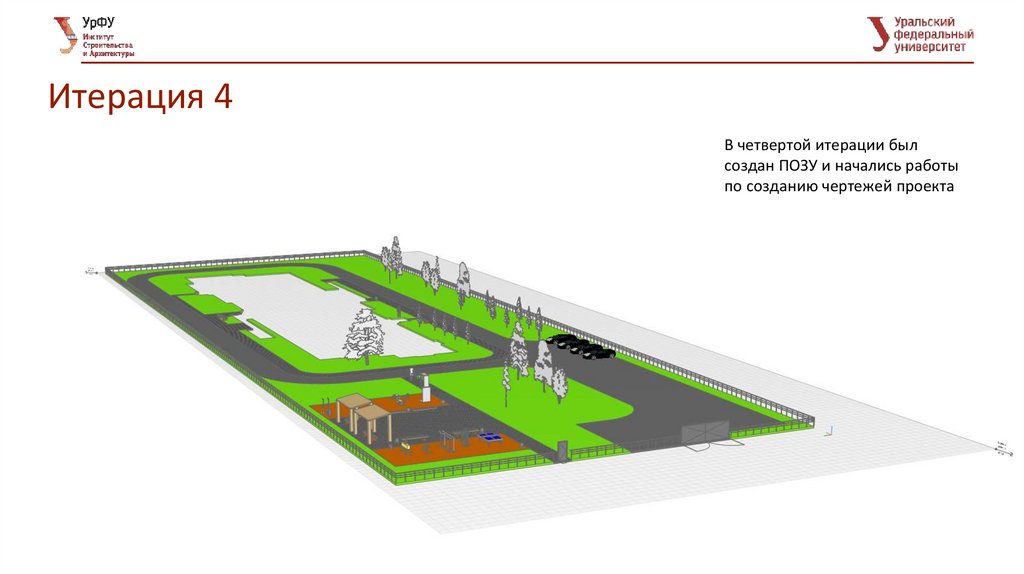

Итерация 4
В четвертой итерации был
создан ПОЗУ и начались работы
по созданию чертежей проекта

10.

Итерация 4
Разрез 1-1
Перечень выполненных
чертежей на 4 итерации
План 4-го этажа
Фасад в осях И-А, 6-1, 1-6
План подвала
План 1,2,3,4 этажей
План кровли
Разрез 1-1
Схема окон и дверей

11.

Визуализация
