Конструкции отстойников

1.

Конструкции отстойников

2.

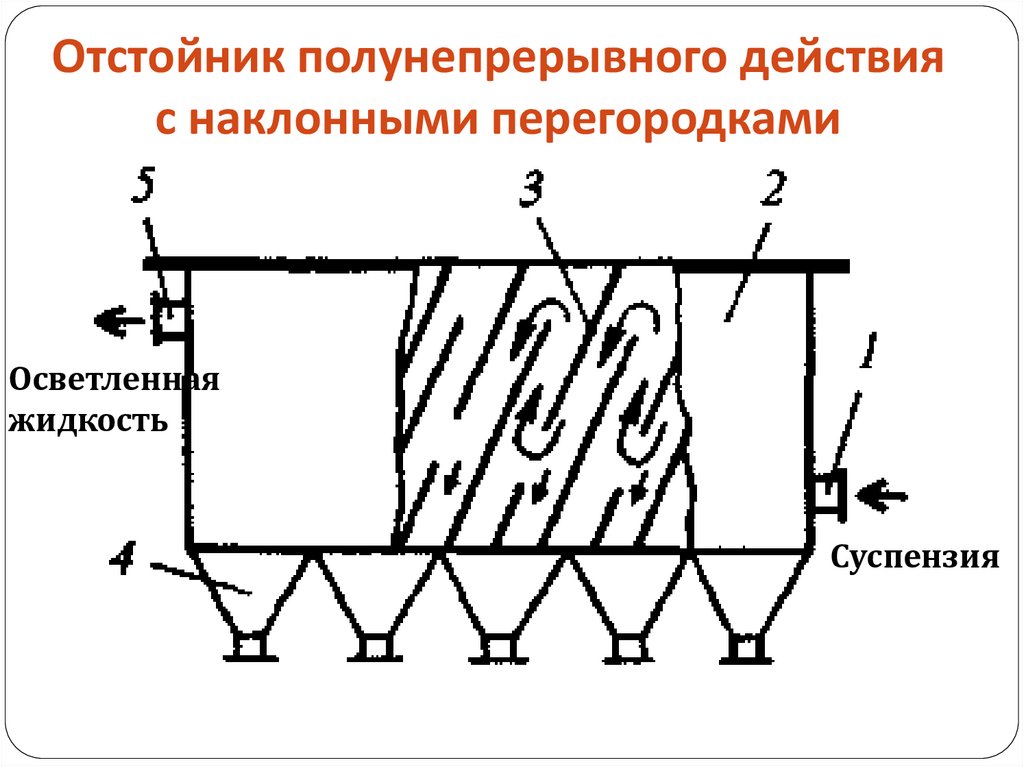

Отстойник полунепрерывного действия
с наклонными перегородками
Осветленная
жидкость
Суспензия

3.

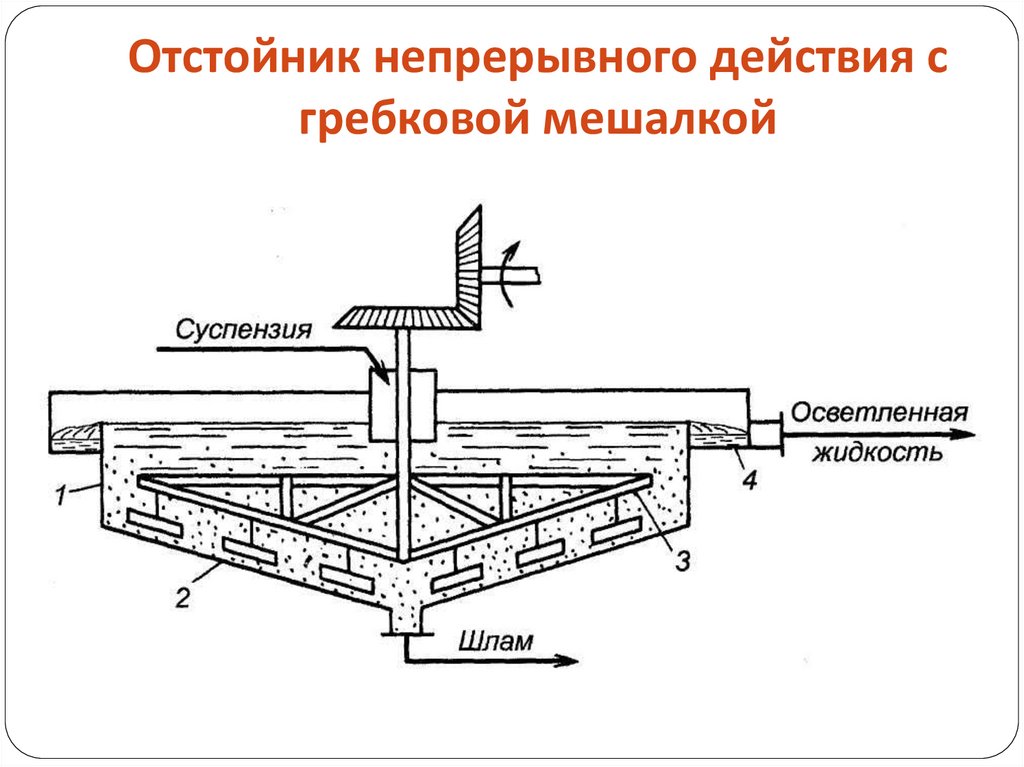

Отстойник непрерывного действия с
гребковой мешалкой

4.

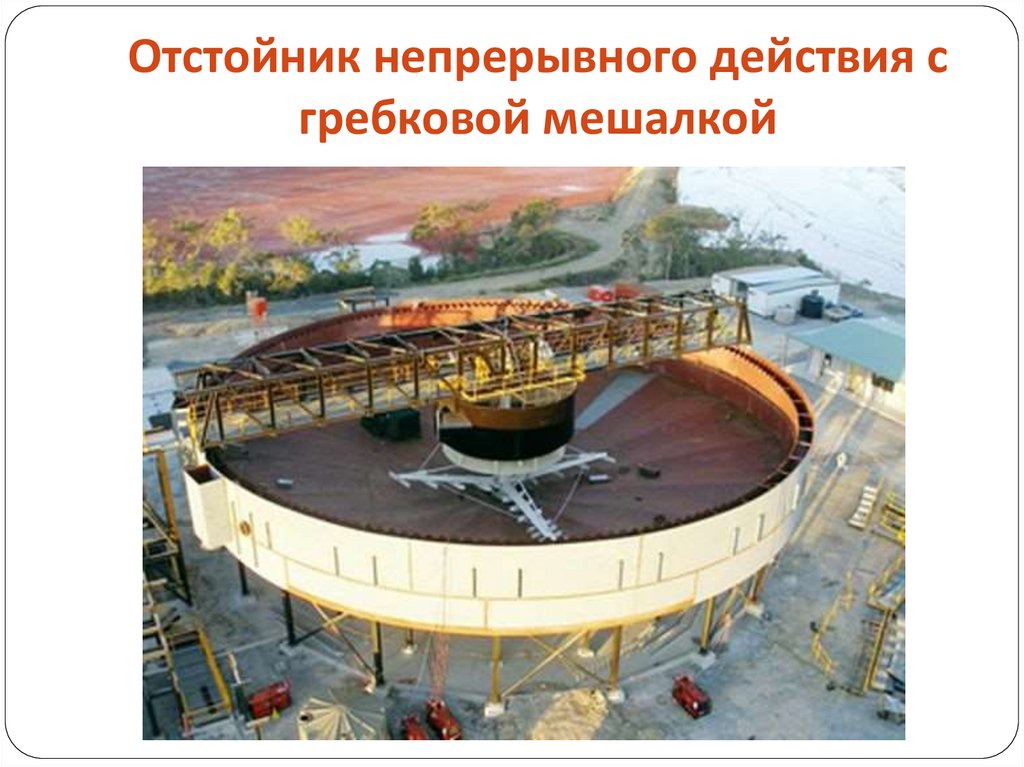

Отстойник непрерывного действия с
гребковой мешалкой

5.

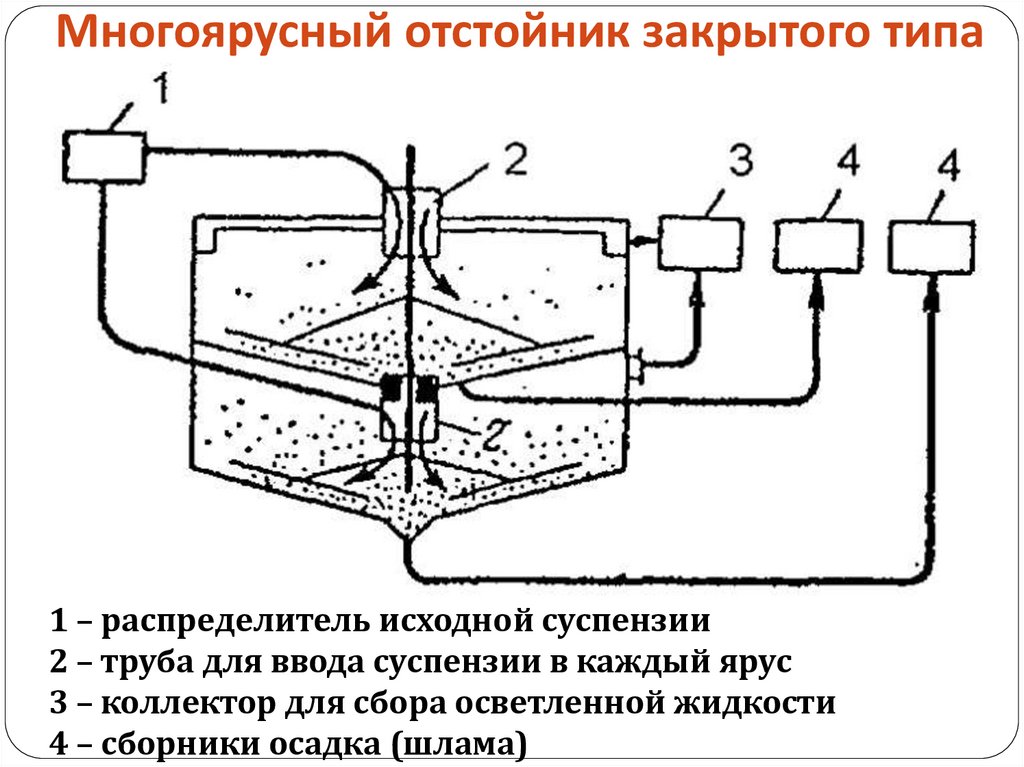

Многоярусный отстойник закрытого типа
1 – распределитель исходной суспензии
2 – труба для ввода суспензии в каждый ярус
3 – коллектор для сбора осветленной жидкости
4 – сборники осадка (шлама)

6.

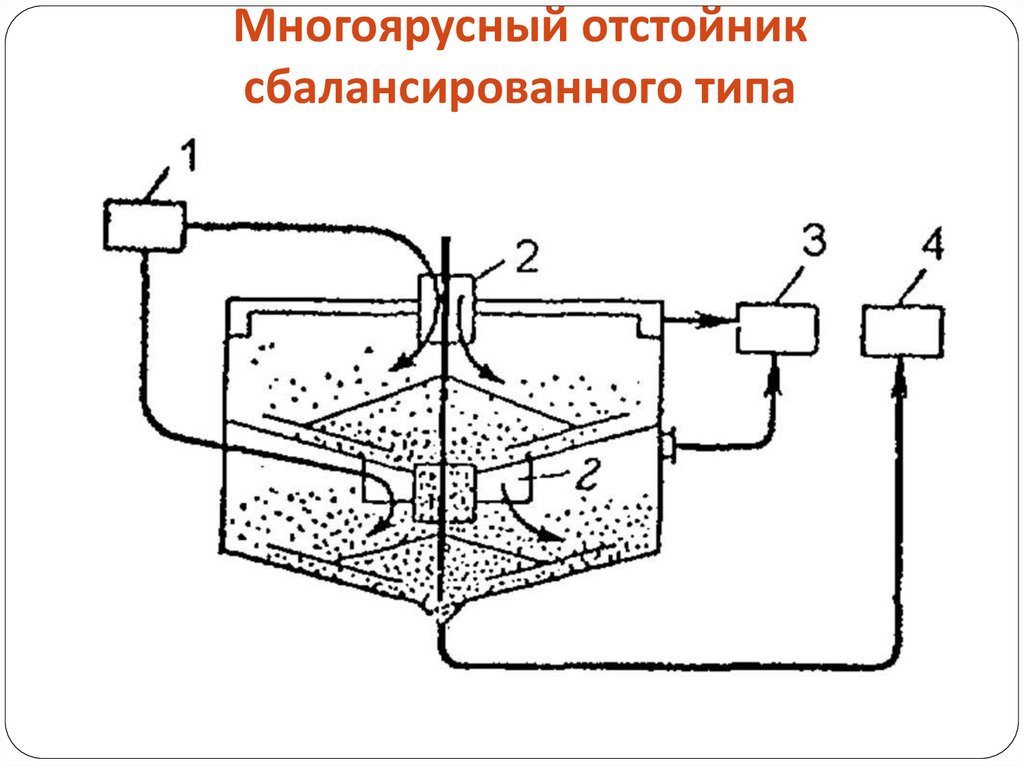

Многоярусный отстойник
сбалансированного типа

7.

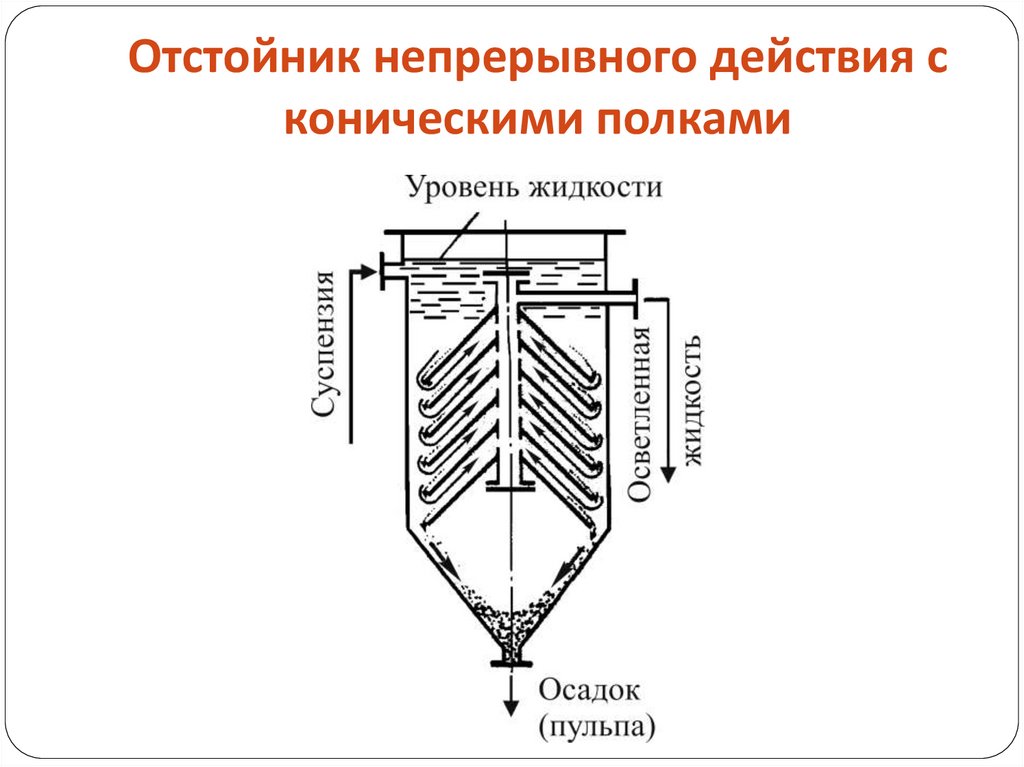

Отстойник непрерывного действия с
коническими полками

8.

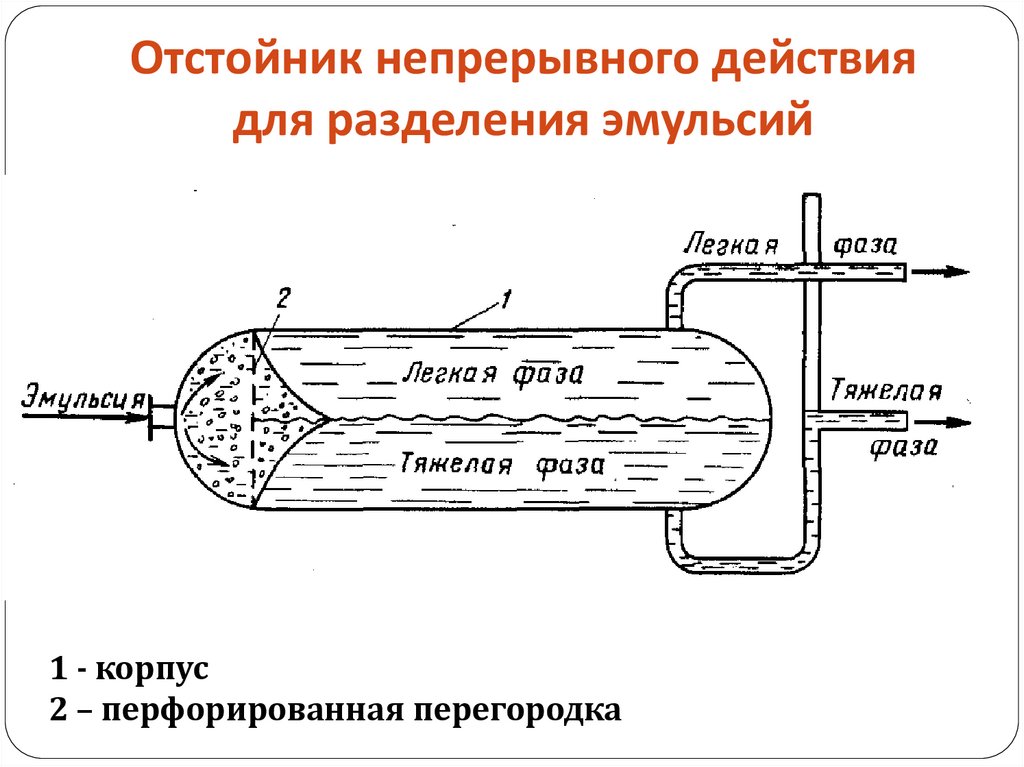

Отстойник непрерывного действия
для разделения эмульсий
1 - корпус
2 – перфорированная перегородка

9.

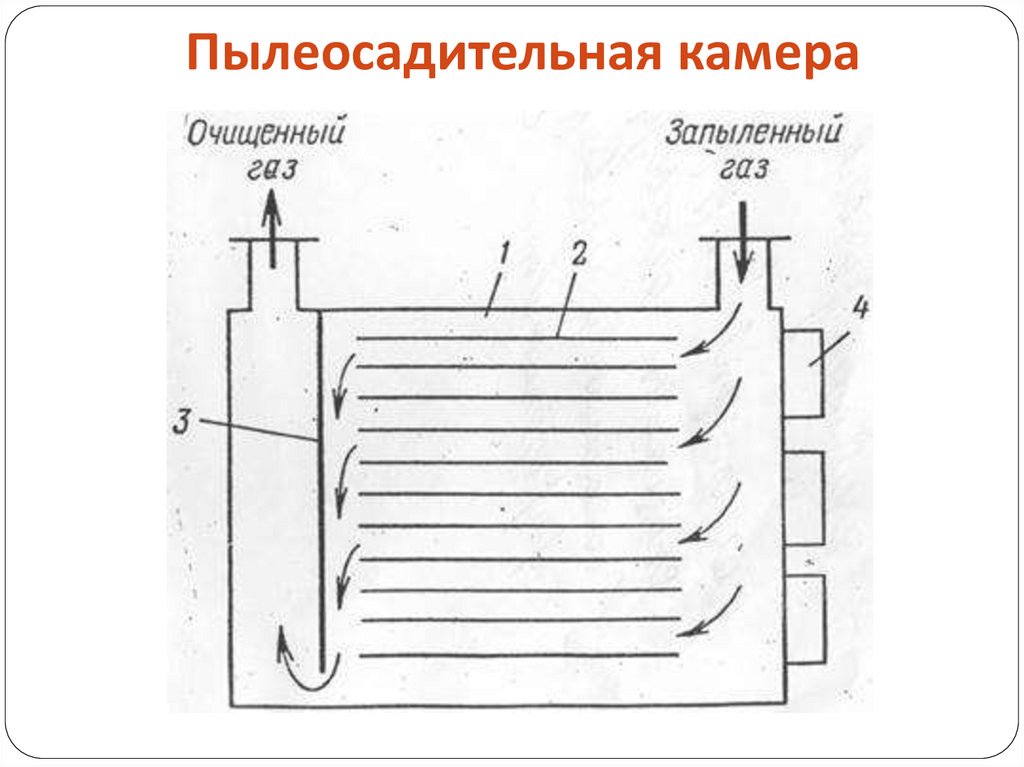

Пылеосадительная камера
