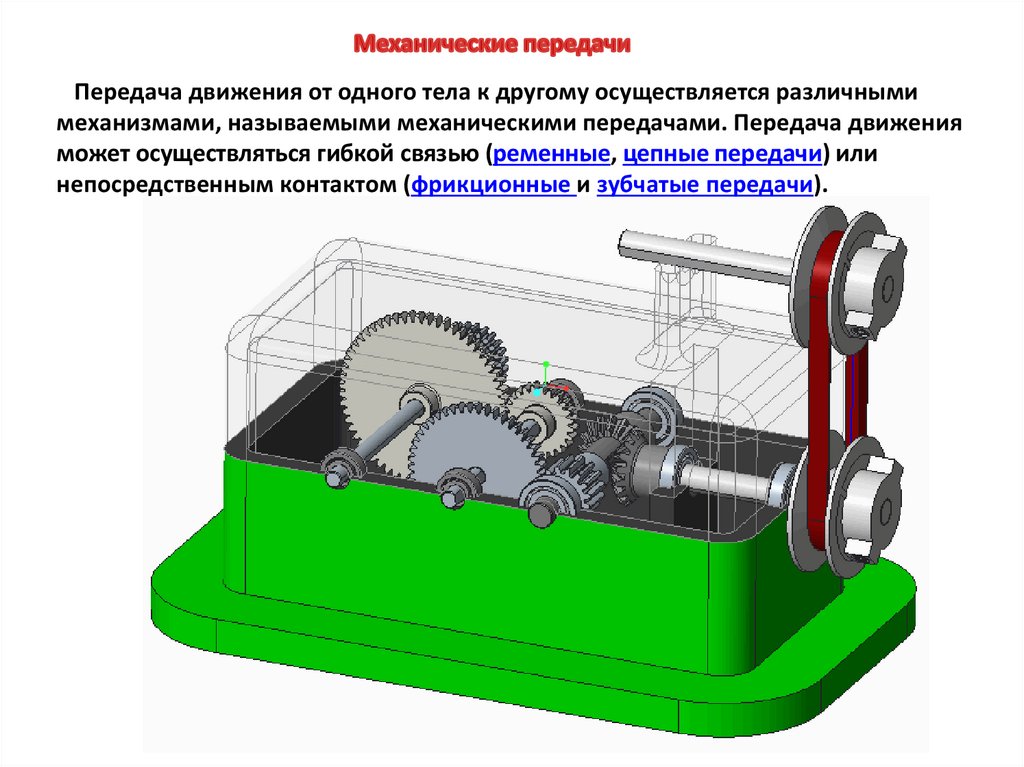

Механические передачи

1.

Передача движения от одного тела к другому осуществляется различными
механизмами, называемыми механическими передачами. Передача движения
может осуществляться гибкой связью (ременные, цепные передачи) или
непосредственным контактом (фрикционные и зубчатые передачи).

2.

VM
M
ω2
ω1
O1
O2

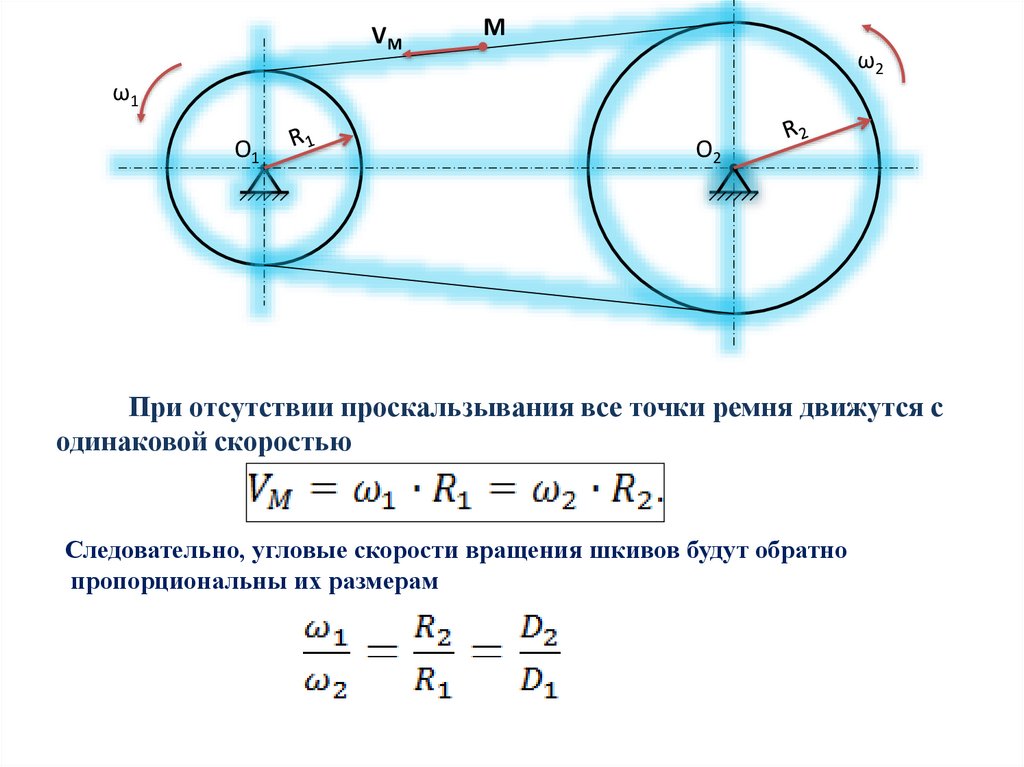

При отсутствии проскальзывания все точки ремня движутся с
одинаковой скоростью
Следовательно, угловые скорости вращения шкивов будут обратно
пропорциональны их размерам

3.

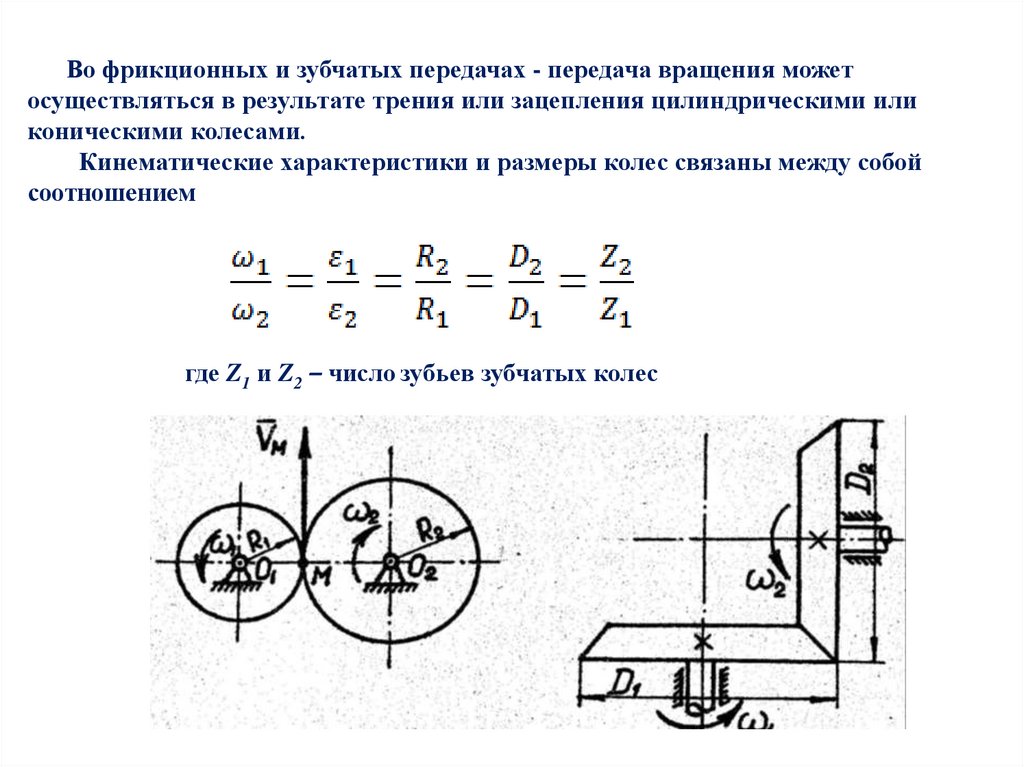

Во фрикционных и зубчатых передачах - передача вращения может
осуществляться в результате трения или зацепления цилиндрическими или
коническими колесами.
Кинематические характеристики и размеры колес связаны между собой
соотношением
где Z1 и Z2 – число зубьев зубчатых колес

4.

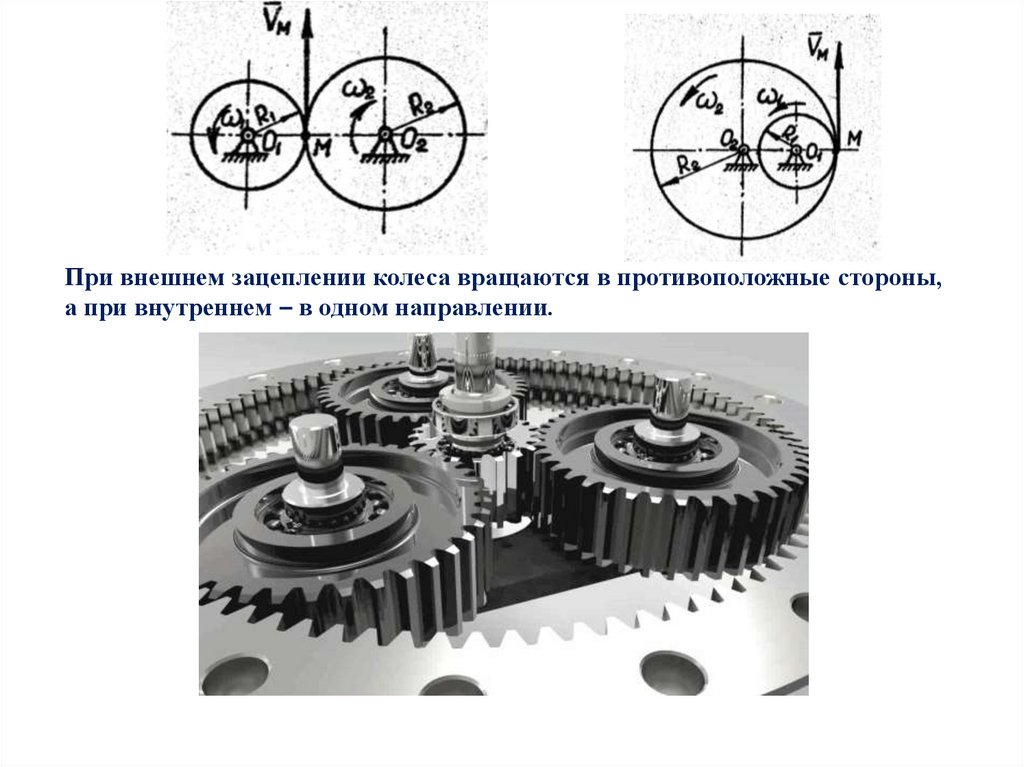

При внешнем зацеплении колеса вращаются в противоположные стороны,
а при внутреннем – в одном направлении.

5.

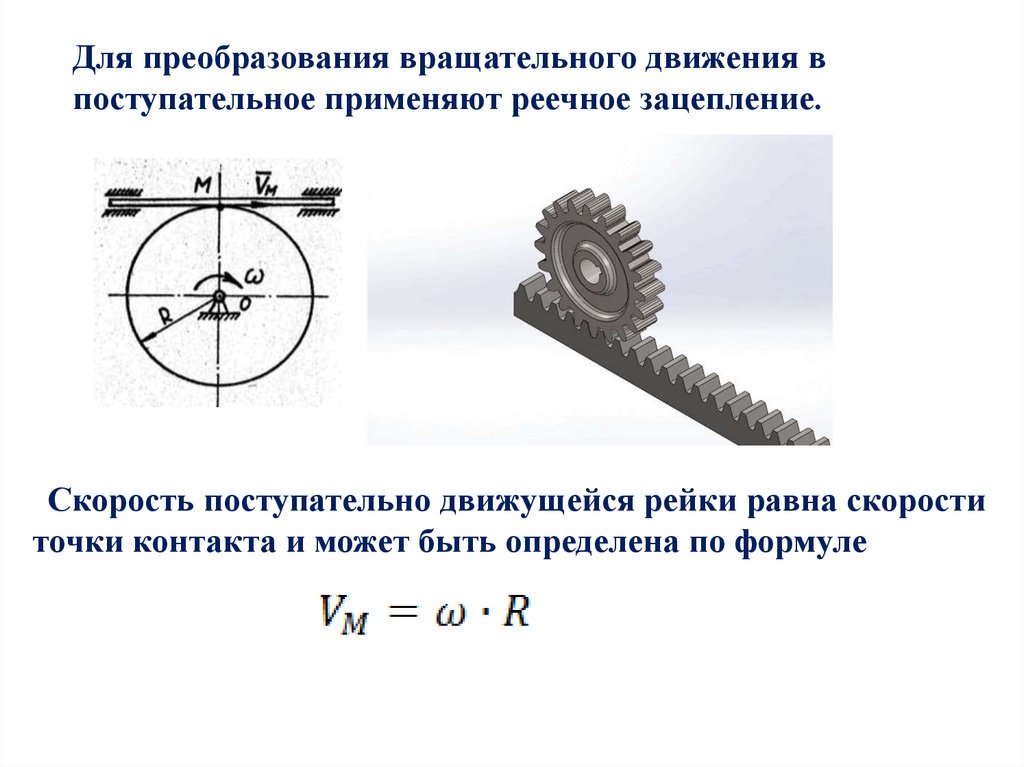

Для преобразования вращательного движения в
поступательное применяют реечное зацепление.
Скорость поступательно движущейся рейки равна скорости
точки контакта и может быть определена по формуле

6.

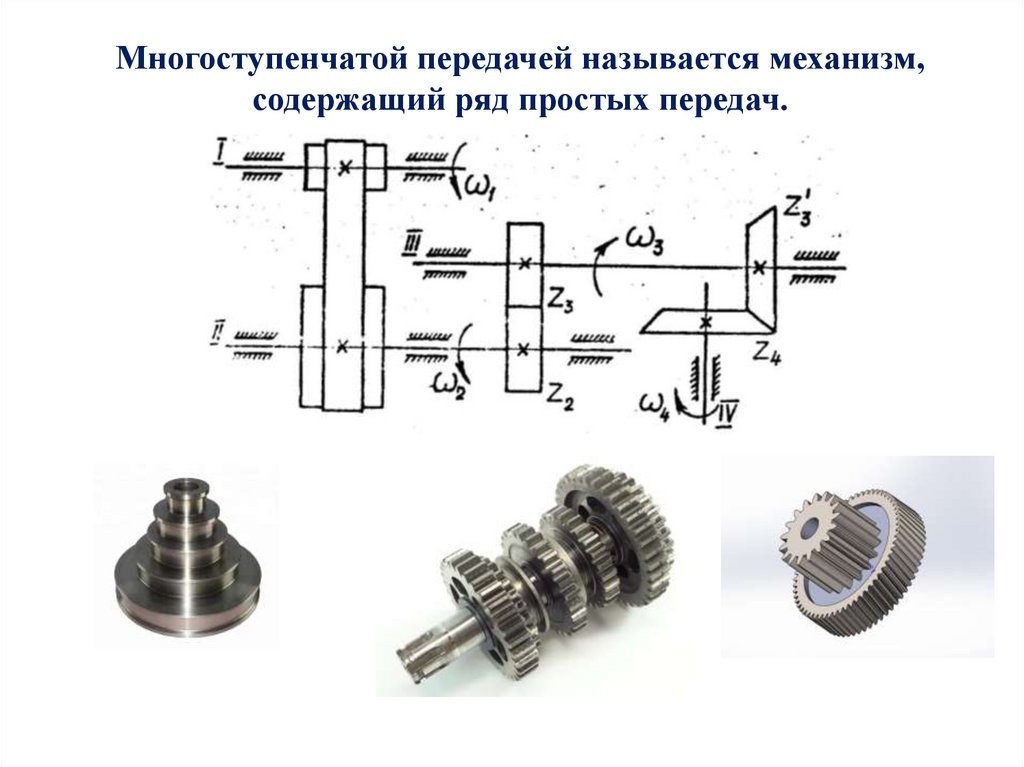

Многоступенчатой передачей называется механизм,
содержащий ряд простых передач.
