Настройка и регулировка стабилизатора напряжения

1.

Министерство образования Новосибирской области
Государственное бюджетное профессиональное образовательное учреждение Новосибирской области
«Новосибирский авиационный технический колледж им. Б.С.Галущака »
Настройка и регулировка
стабилизатора напряжения
Выполнила: студентка
гр.9ТОР-448
Колесников С.В.
Руководитель: преподаватель
Лоскутов А.С.
Новосибирск,2022

2.

AMS1117-2.5
Линейный
стабилизатор
LM358N
Линейный
стабилизатор
К157ХП2
Линейный
стабилизатор

3.

Цель
Проведение настройки и регулировки
стабилизаторов напряжения

4.

Задачи
1. Провести анализ схем электрической структурной и электрической
принципиальной
2. Провести анализ ремонтопригодности маломощного блока питания
3. Привести перечень контролируемых параметров
4. Выбрать и обосновать КИА
5. Разработать алгоритм диагностики маломощного блока питания
6. Проанализировать возможные неисправности, причины их
возникновения и методы устранения
7. Предложить мероприятия по охране труда и технике безопасности на
рабочем месте

5.

Схема электрическая структурная

6.

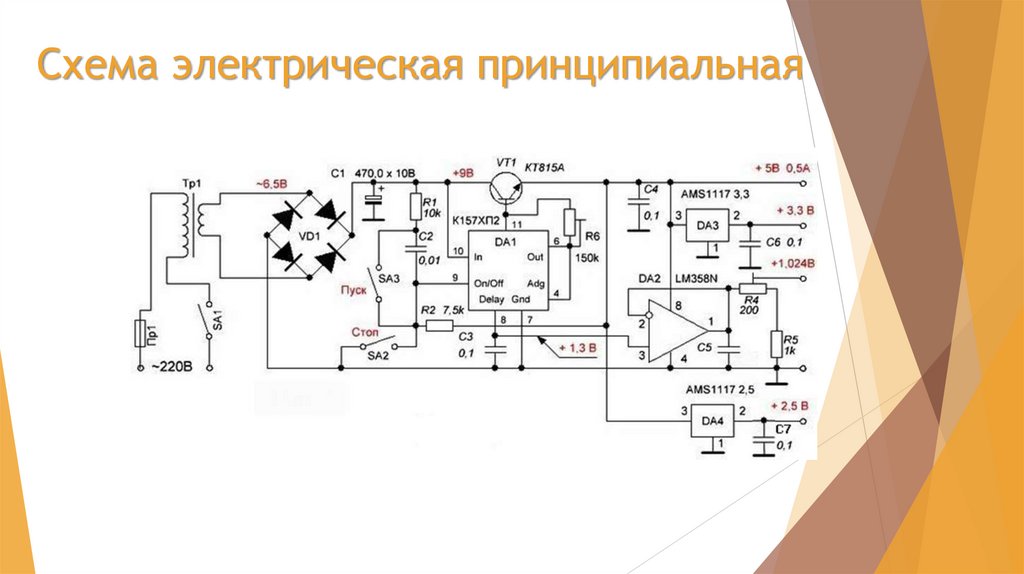

Схема электрическая принципиальная

7.

Перечень контролируемых параметров
Контролируемый
параметр
Диапазоны величины
Способы
настройки
регулировки
Выходное напряжение
1.024, 2.5, 3.3, 5В
Микросхема К157ХП2
Выходные пульсации
напряжению
Выходной ток
по 0.05-0.1В
Конденсаторы С4-С7
0.01-0.5А
Микросхема К157ХП2
и

8.

Цифровой мультиметр NEO Tools
94-001
Осцилограф Tekronix DPO2002B

9.

Схема подключения КИА

10.

11.

12.

13.

Спасибо за внимание!
