Электромагнетизм. Расчет неразветвленных однородных магнитных цепей

1.

ЭЛЕКТРОМАГНЕТИЗМ

2. 5. Расчет неразветвленных однородных магнитных цепей

3.

Прямая задача расчета однородной
магнитной цепи:
1. По заданному магнитному потоку
Ф и габаритам магнитопровода
цепи определяется магнитная
индукция:
Ф
B
S
где S ab – площадь сечения
магнитопровода, которая по всей длине l
имеет одинаковое значение.

4.

2. По кривой намагничивания (берется
из справочников) по вычисленной
индукции определяется
напряженность магнитной цепи Н.

5.

3. По закону полного тока определяется
магнитодвижущая сила обмотки,
расположенной на магнитопроводе:
F Iw Hl
где l – длина средней линии сердечника
(определяется по заданным габаритам)
l 2 r

6.

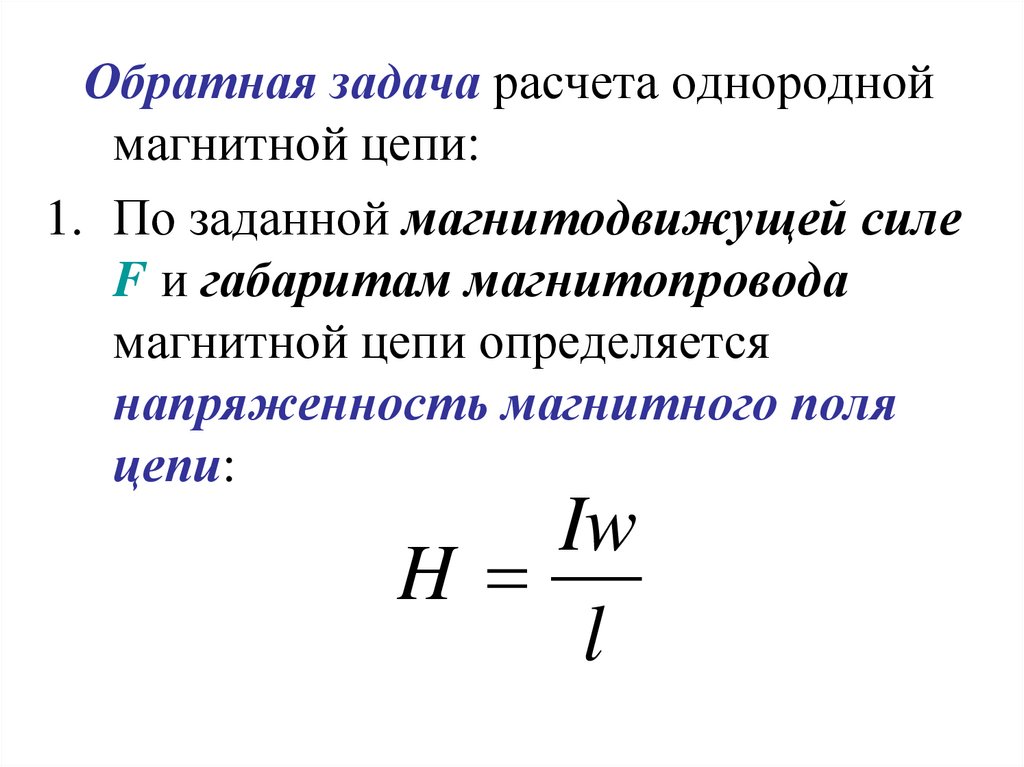

Обратная задача расчета однородной
магнитной цепи:
1. По заданной магнитодвижущей силе
F и габаритам магнитопровода
магнитной цепи определяется
напряженность магнитного поля
цепи:
Iw
H
l

7.

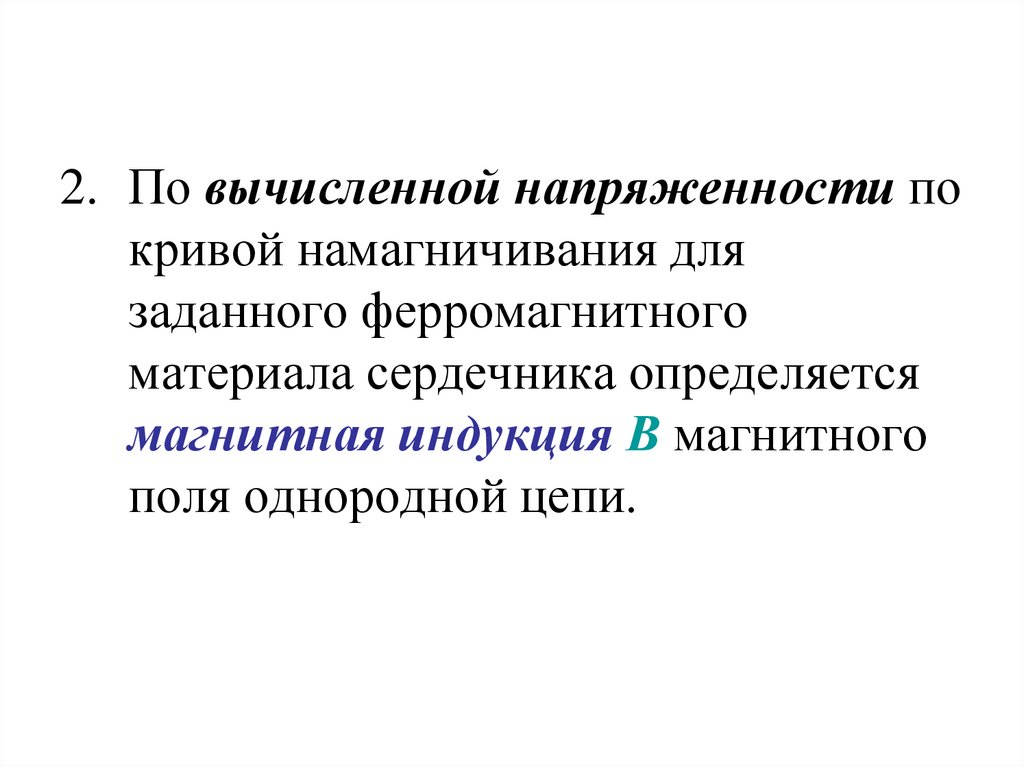

2. По вычисленной напряженности по
кривой намагничивания для
заданного ферромагнитного
материала сердечника определяется
магнитная индукция В магнитного
поля однородной цепи.

8.

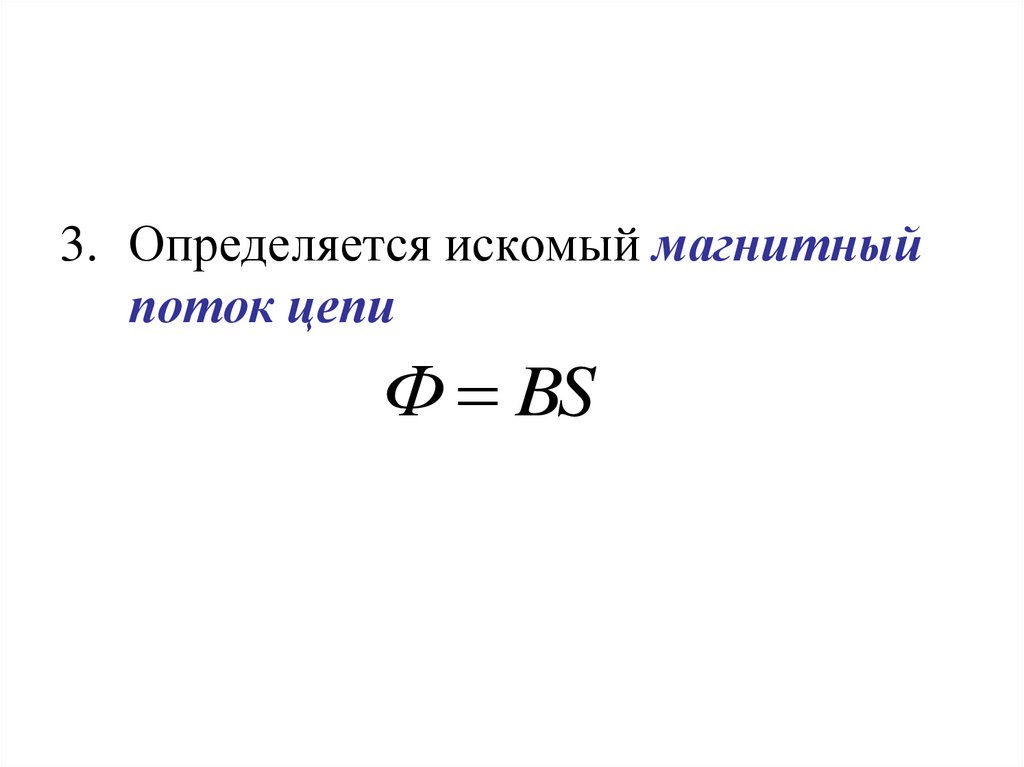

3. Определяется искомый магнитный
поток цепи
Ф BS

9. Домашнее задание

• Евдокимов Ф.Е. Теоретические основы
электротехники.
Гл.9, § 9.1, с. 170-175.
• Немцов М.В., Немцова М.Л.
Электротехника и электроника.
Гл. 3, §3.5, с. 69-71.
