Разделка проводов и кабелей

1.

«Разделка проводов и
кабелей

2.

Разделка проводов заключается
в последовательном удалении
защитной, герметизирующей,
изолирующей и других оболочек
токопроводящих жил с целью их
соединения или оконцовки

3.

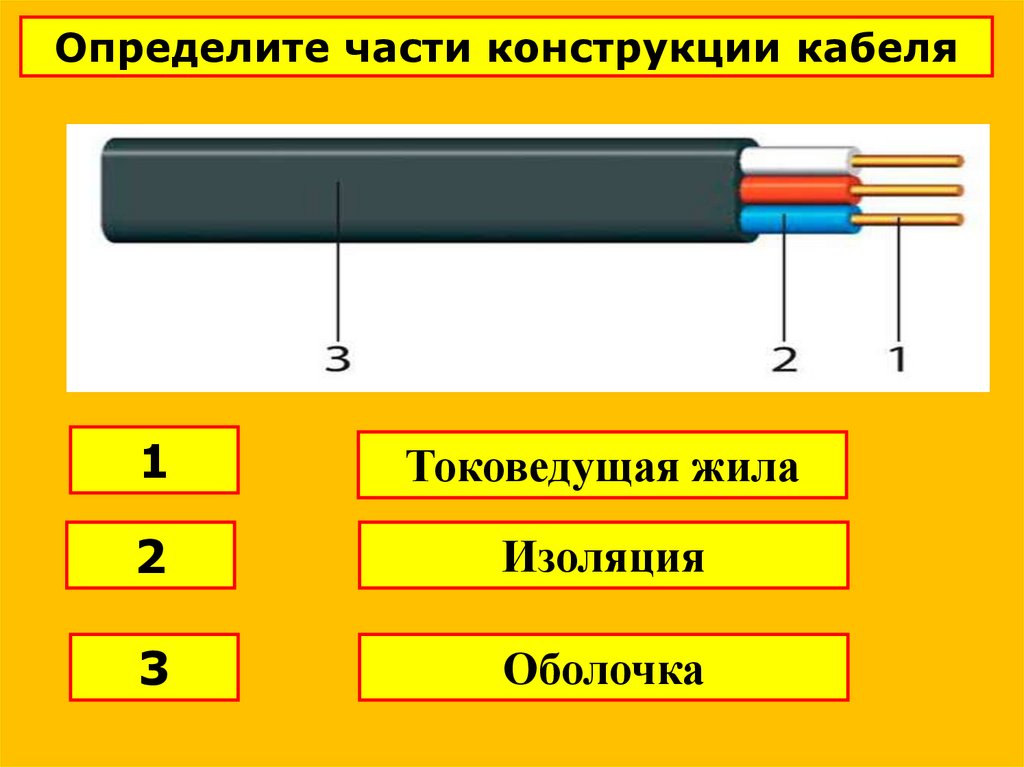

Определите части конструкции кабеля
2
1
3
1
Токоведущая жила
2
Изоляция
3
Оболочка

4.

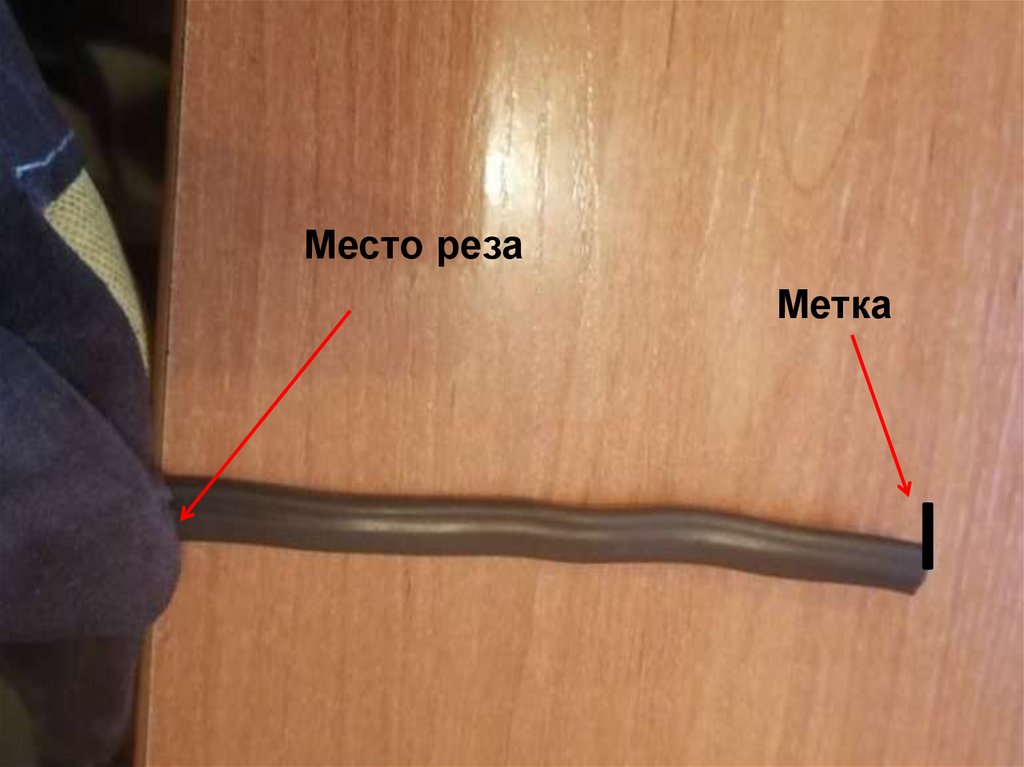

Положить кабель
на монтажный
стол.
Место реза
Ориентируюсь по метке, одной
Метка
рукой зафиксировать на кабеле
место реза

5.

Рекомендация
Задача: Необходимо снять изоляцию на
L=30мм.
Надрезаем оболочку
на L=20мм, не боясь повредить изоляцию.
Случайное повреждение изоляции
в этом промежутке,
не повлияет на качество выполняемой
операции, так как необходимо
удалить L=30мм.

6.

Удаление оболочки
Внимание!
Резать только от удерживающей
кабель руки.
Конец провода не направлять на себя

7.

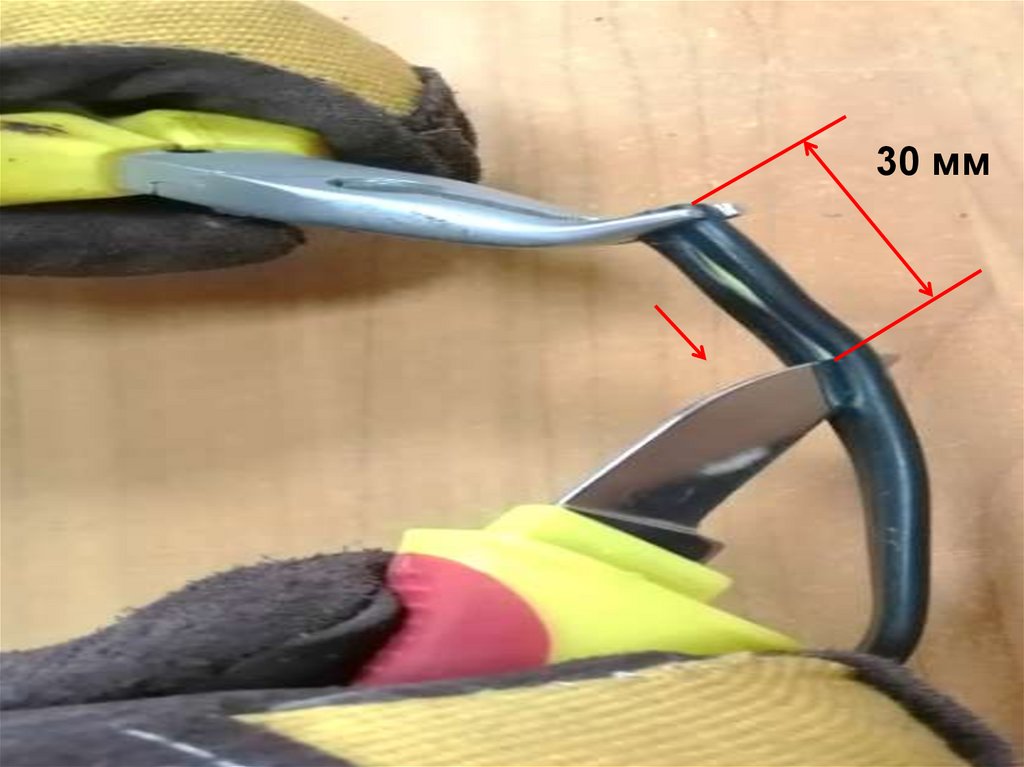

Зажать конец кабеля
30 мм
круглогубцами.
Надрезать оболочку ножом
Продолжить надрез на
L=30мм.
Нож вести от удерживающего
кабель инструмента
.

8.

Удаление изоляции
Примечание:
При удалении изоляция лезвие ножа
держать под
минимальным углом к токоведущей жиле.
Не делать кольцевых надрезов на изоляции
– провод может переломиться

9.

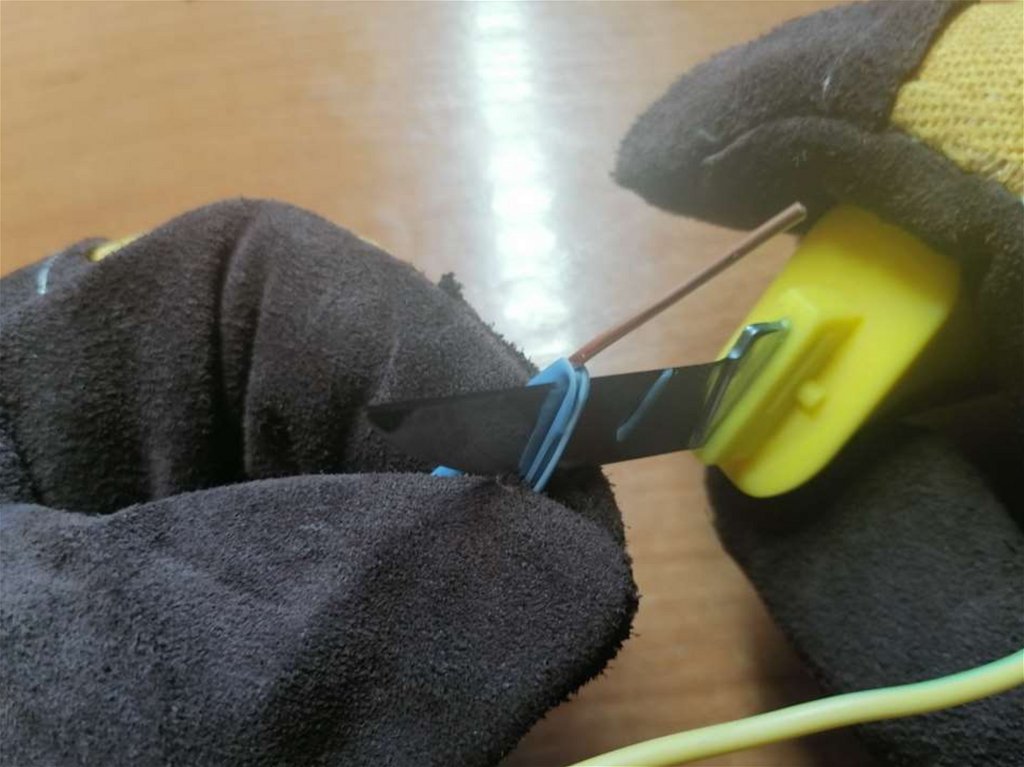

Одной рукой удерживать
30мм
кабель. Срезать изоляцию на
L=30мм, полностью оголив
токоведущую жилу.
Отогнуть оставшую часть
изоляцию. Срезать ее

10.

Разделка кабеля ВВГ
ножом монтера на L=30мм.
Кабель проложен с вверху вниз.
Примечание:
Сначала необходимо удалить оболочку
кабеля. При удалении оболочки можно
повредить изоляцию острием инструмента.
Что не допустимо

11.

Удаление оболочки
Внимание!
Резать только от удерживающей
кабель руки.
Конец провода не направлять на себя

12.

Зажать конец кабеля одной
рукой. Надрезать оболочку на
L=20мм.
20 мм
Продолжить надрез.
Нож вести от руки

13.

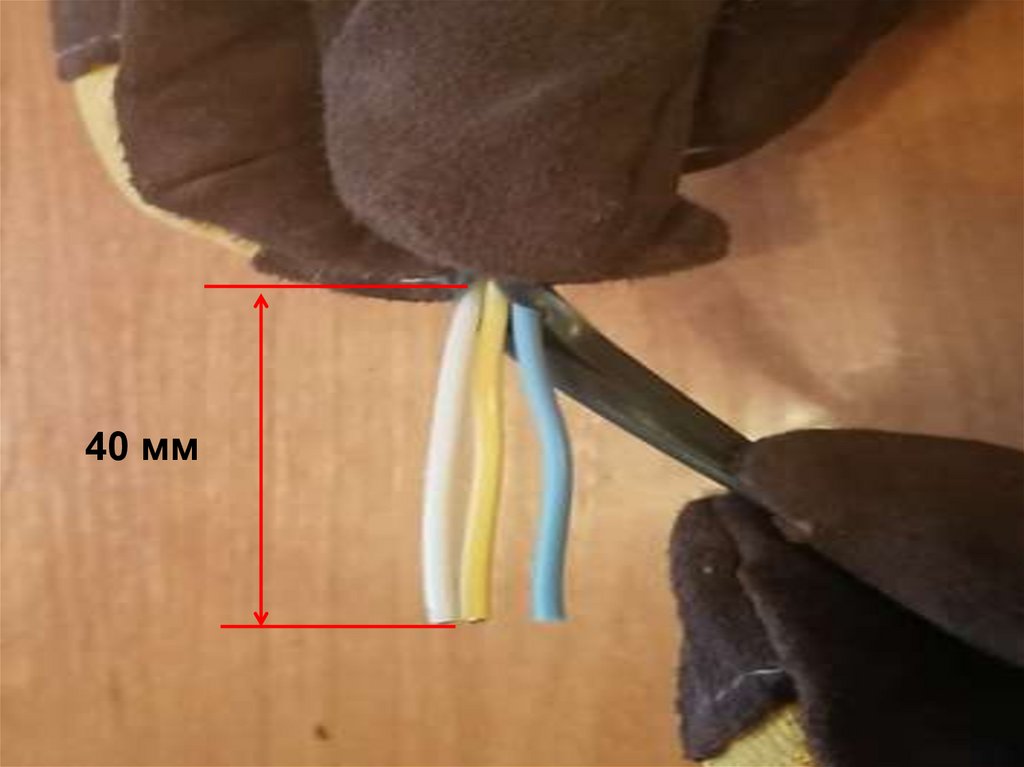

Одной рукой удерживать
кабель. Другой рукой
отделить дополнительную
изоляцию от основной
на L=40мм
40 мм

14.

Удаление изоляции
Примечание:
При удалении изоляция лезвие ножа
держать под
минимальным углом к токоведущей жиле.
Не делать кольцевых надрезов на изоляции
– провод может переломиться

15.

Одной рукой удерживать кабель. Срезать
изоляцию на L=30мм, с одной стороны
30 мм
до медной жилы провода.
Освободите жилу, загнув оставшуюся
часть изоляции.
Срезать ее

16.

Упражнение № 3. Удаление изоляции
съемниками изоляции
Удаление изоляции клещами
для снятия изоляции на L=20мм
1
2
Примечание:
Усилие прижатие губок
регулируется винтом 1.
Длина снятия изоляции
регулируется ограничителем 2

17.

Одной рукой удерживать кабель.
20 мм
Разместить провод между прижимными
губками и режущими лезвиями щипцов ,
его конец должен выступать на L=20 мм.
Сжать рукоятки щипцов.
Удалить срезанную изоляцию

18.

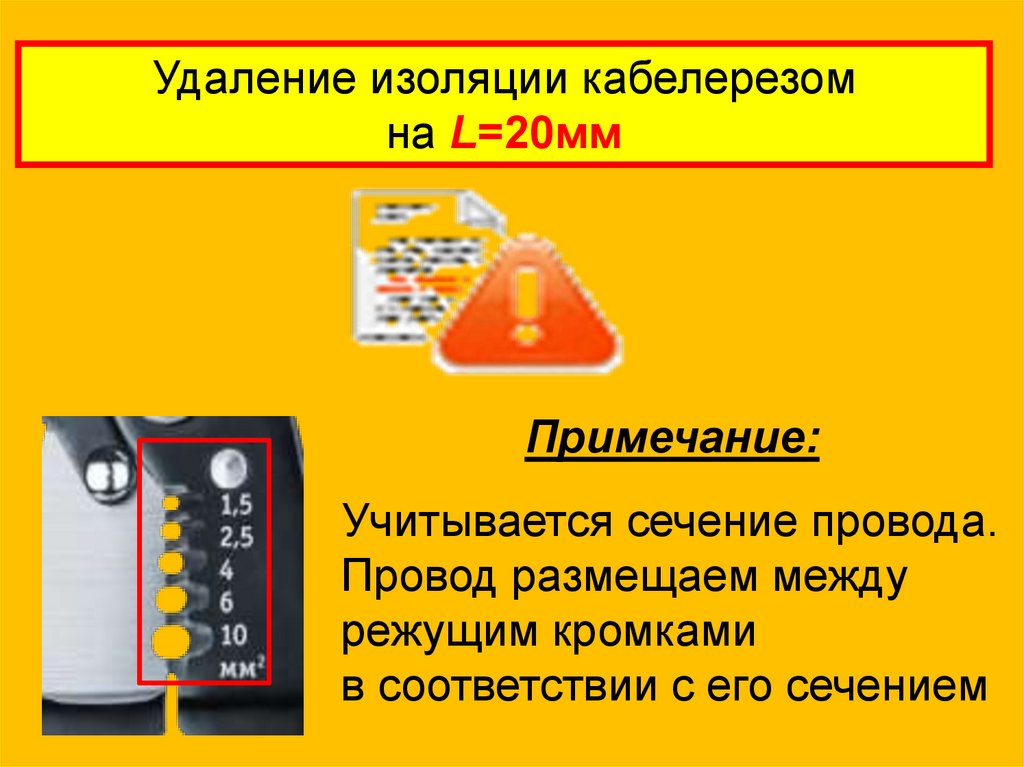

Удаление изоляции кабелерезом
на L=20мм
Примечание:
Учитывается сечение провода.
Провод размещаем между
режущим кромками
в соответствии с его сечением

19.

Одной рукой удерживать кабель.
Разместить провод между режущими
кромками, его конец должен выступать на
L=20 мм от кромок. Сжать рукоятки
1,5 мм2
инструмента. Снять изоляцию. Инструмент
отводить от удерживающей руки
к краю кабеля
20 мм

20.

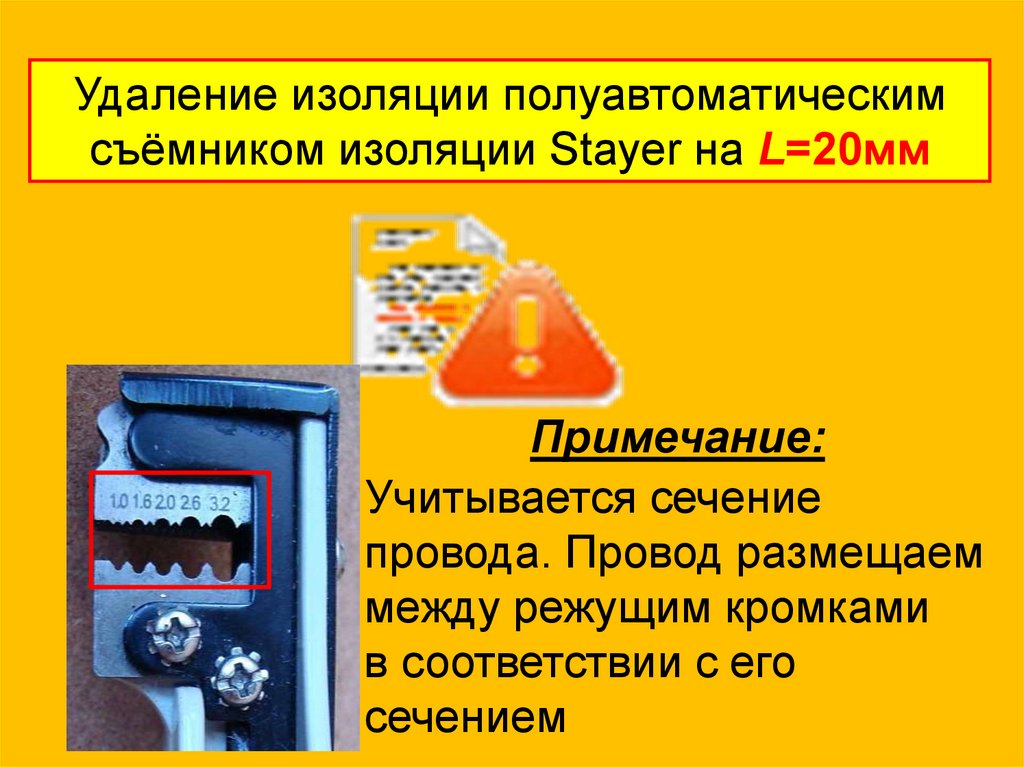

Удаление изоляции полуавтоматическим
съёмником изоляции Stayer на L=20мм
Примечание:
Учитывается сечение
провода. Провод размещаем
между режущим кромками
в соответствии с его
сечением

21.

Одной рукой удерживать кабель.
Разместить провод между прижимными
губками и режущими лезвиями съемника,
его конец должен выступать на L=20 мм.
Сжать рукоятки инструмента. Снять
изоляцию. Инструмент отводить от
2
1,5 ммруки
удерживающей
20 мм
к краю кабеля

22.

Удаление изоляции полуавтоматическим
съёмником изоляции Stayer на L=20мм
Примечание:
Учитывается сечение
провода. Провод размещаем
между режущим кромками
в соответствии с его
сечением

23.

Одной рукой удерживать кабель.
Разместить провод между режущими
кромками, его конец должен выступать на
L=30 мм от кромок. Сжать рукоятки
1,5 мм2
инструмента. Снять изоляцию. Инструмент
отводить от удерживающей руки
к краю кабеля
30 мм

24.

Карточка задание «Разделка кабеля ВВГ»
Разделать кабель ВВГ 2 1,5 100
1. Отрезать L =80мм;
2. Удалить изоляцию на L =20мм;
3. Удалить изоляцию на L =30мм
