Нурекская плотина и ГЭС

1.

НУРЕКСКАЯ ПЛОТИНА И ГЭС
P1 Обновление поправки 7
Cane Cekerevac
06/12/2023

2.

НУРЕКСКАЯ ПЛОТИНА И ГЭС
P1 ОБНОВЛЕНИЕ ПОПРАВКИ 7
Краткое описание контракта:
> Андритц ГидроDE – AT – US
> Реабилитация 3-х энергоблоков и баланса станции
> Дата вступления в силу
01/01/2019
> Базовая стоимость контракта 146'444'739.27 equiv. USD
> Текущая стоимость контракта 151'940'548.83 equiv. USD
> Выставлен счет (актуально) 120'626'617.68 equiv. USD
> Время завершения
46 months - 01/10/2022
> Текущая задержка
31 months
Cane Cekerevac - Nurek P1 amendment 7 update December 2023 - 5489-3206-0006
(79.4%)
06/12/2023
2

3.

НУРЕКСКАЯ ПЛОТИНА И ГЭС
P1 ОБНОВЛЕНИЕ ПОПРАВКИ 7
Сфера применения и статус поправки 7
> Урегулирование согласованных необходимых дополнительных работ
> Урегулирование продления срока
> Заказ работ еще по трем энергоблокам
> Стоимость дополнительных работ 82’832’228.30 EUR
> Обновление цен этапа 2
34’965’413 EUR and 28’423’374 TJS
> Новая цена контракта
371'832.00 EUR and 124'828'991.00 TJS
> Новое время завершения
141 месяцев (плюс 29 месяцев)
> Отсутствие возражений со стороны Всемирного банка по поводу подписания поправки
> Окончательное соглашение о графике работы
> Ожидает одобрения Правительства Республики Таджикистан
Cane Cekerevac - Nurek P1 amendment 7 update December 2023 - 5489-3206-0006
06/12/2023
3

4.

НУРЕКСКАЯ ПЛОТИНА И ГЭС
P1 ОБНОВЛЕНИЕ ПОПРАВКИ 7
n° Всего поправок 7 по пунктам
1 Разделение фазы 2 на фазы 2a и 2b
2 Смена поставщика трансформаторов GSU CP-X-001
3 Мониторинг вертикальных вибраций и воздушного
зазора генератора CO-X-006
4 Перевозка деталей генератора B, CO-X-015 рев. 2
5 Временный ремонт шарового затвора A CP-X-020
6 Долговечный ремонт шарового затвора CP-X-021
7 Дополнительные работы по дезактивации, CP-X-022
8 Долговечный дополнительный сварной ремонт
спиральных камер CP-X-023
9 Армирование фундаментов статора генератора, CPX-024
10 Кратковременный дополнительный сварной ремонт
спиральной камеры A, CP-X-025
Фаза 1
EUR
Фаза 2a EUR Фаза 2b EUR
7'400'000.00
2'949'999.00
387'552.00
185'027.00
2'765'640.00
8'260'235.00
2'109'753.00
5'782'992.00
1'154'150.00
664'440.00
Cane Cekerevac - Nurek P1 amendment 7 update December 2023 - 5489-3206-0006
2'949'999.00
387'552.00
Общее
EUR
7'400'000.00
5'899'998.00
775'104.00
185'027.00
2'765'640.00
15'572'790.50 11'896'782.50 35'729'808.00
2'109'753.00
11'565'984.00 8'674'488.00 26'023'464.00
928'575.00
928'575.00
3'011'300.00
664'440.00
06/12/2023
4

5.

НУРЕКСКАЯ ПЛОТИНА И ГЭС
P1 ОБНОВЛЕНИЕ ПОПРАВКИ 7
n° Всего поправок 7 по пунктам
Фаза 1
Фаза 2a EUR Фаза 2b EUR
EUR
76'500.00
76'500.00
76'500.00
100'000.00
90'000.00
90'000.00
Общее
EUR
229'500.00
280'000.00
93'000.00
93'000.00
186'000.00
2'250'000.00
2'250'000.00
4'500'000.00
-2'613'255.30
-5'188'709.40 -7'801'964.70
270'000.00
11 Учет потребления собственных нужд, CP-X-027
12 Интеграция автоматических выключателей 500 кВ;
CP-X-028
13 Эксплуатационные расходы на дополнительную
продолжительность
14 Дополнительные услуги ПСЭУ для соответствия
новым банковским правилам
15 Удаление водоводов, этап 2
16 Расчет различных мелких работ при достройке
270'000.00
энергоблока А
17 Итого без корректировки цен
21'368'737.00
18 Корректировка цен по графику 1 для счетов до
604'159.00
конца мая 2021 г.
19 Общая стоимость дополнительных работ в поправке
21'972'896
7
Cane Cekerevac - Nurek P1 amendment 7 update December 2023 - 5489-3206-0006
38'701'145.20 22'158'187.10 82'228'069.30
604'159.00
38'701'145.20 22'158'187.10 82'832'228.30
06/12/2023
5

6.

НУРЕКСКАЯ ПЛОТИНА И ГЭС
P1 ОБНОВЛЕНИЕ ПОПРАВКИ 7
Турбинные шаровые затворы
> Шаровые затворы внутренний диаметр 4,2 м, номинальное давление 400 м вод.ст.
(Турбоатом)
> Ремонт шаровых затворов агрегатов 8 (2009-2015 гг.) и 9 (2017 г.) на предприятии ТКС Гидро.
Cane Cekerevac - Nurek P1 amendment 7 update December 2023 - 5489-3206-0006
06/12/2023
6

7.

НУРЕКСКАЯ ПЛОТИНА И ГЭС
P1 ОБНОВЛЕНИЕ ПОПРАВКИ 7
Турбинные шаровые затворы
> Компания Андритц выявила структурную проблему ротора с болтовым соединением и
рекомендовала замену ротора целиком (сентябрь 2019 г.)
> Запоздалое решение
Деформации и
истирание торца
Усталость
цапф
Cane Cekerevac - Nurek P1 amendment 7 update December 2023 - 5489-3206-0006
06/12/2023
7

8.

НУРЕКСКАЯ ПЛОТИНА И ГЭС
P1 ОБНОВЛЕНИЕ ПОПРАВКИ 7
Турбинные шаровые затворы
> Блок шарового затвора A/1 обнаружен в состоянии, близком к отказу (сентябрь 2020 г.)
> Детальная проверка, осложненная обстоятельствами Covid (март 2021 г.)
Глубокая
трещина
Cane Cekerevac - Nurek P1 amendment 7 update December 2023 - 5489-3206-0006
06/12/2023
8

9.

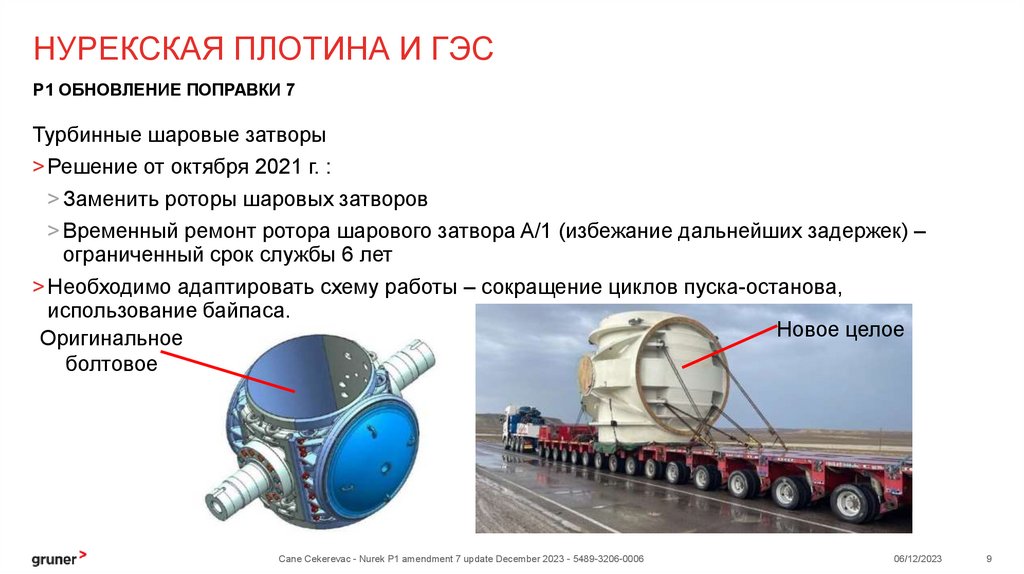

НУРЕКСКАЯ ПЛОТИНА И ГЭС
P1 ОБНОВЛЕНИЕ ПОПРАВКИ 7
Турбинные шаровые затворы
> Решение от октября 2021 г. :
> Заменить роторы шаровых затворов
> Временный ремонт ротора шарового затвора A/1 (избежание дальнейших задержек) –
ограниченный срок службы 6 лет
> Необходимо адаптировать схему работы – сокращение циклов пуска-останова,
использование байпаса.
Новое целое
Оригинальное
болтовое
Cane Cekerevac - Nurek P1 amendment 7 update December 2023 - 5489-3206-0006
06/12/2023
9

10.

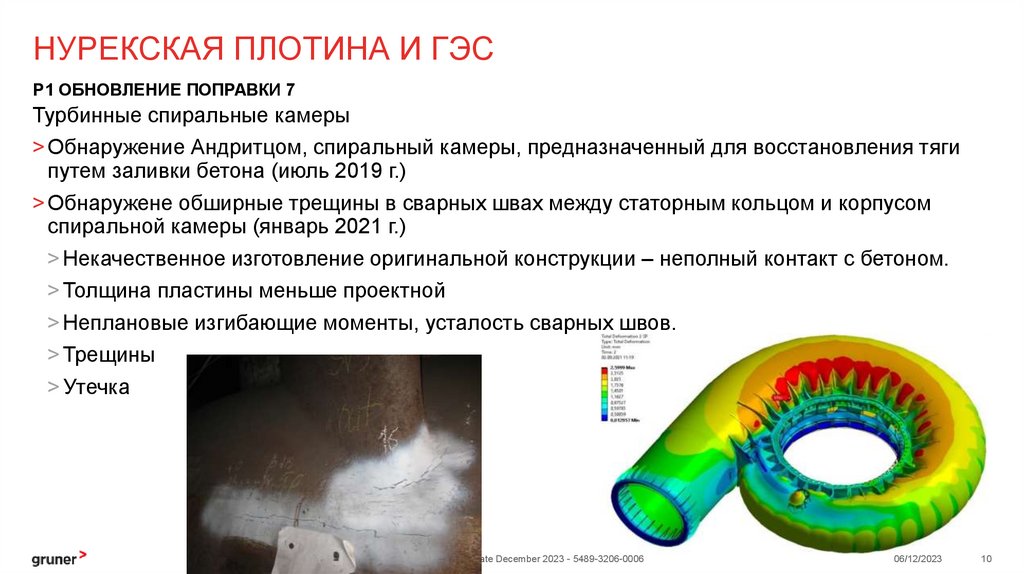

НУРЕКСКАЯ ПЛОТИНА И ГЭС
P1 ОБНОВЛЕНИЕ ПОПРАВКИ 7
Турбинные спиральные камеры
> Обнаружение Андритцом, спиральный камеры, предназначенный для восстановления тяги
путем заливки бетона (июль 2019 г.)
> Обнаружене обширные трещины в сварных швах между статорным кольцом и корпусом
спиральной камеры (январь 2021 г.)
> Некачественное изготовление оригинальной конструкции – неполный контакт с бетоном.
> Толщина пластины меньше проектной
> Неплановые изгибающие моменты, усталость сварных швов.
> Трещины
> Утечка
Cane Cekerevac - Nurek P1 amendment 7 update December 2023 - 5489-3206-0006
06/12/2023
10

11.

НУРЕКСКАЯ ПЛОТИНА И ГЭС
P1 ОБНОВЛЕНИЕ ПОПРАВКИ 7
Турбинные спиральные камеры
> Оформление ремонта (июнь 2021 г.)
> Обнаружение распространённых глубоких трещин в усталостной стали (август 2021 г.)
> Решение о временном ремонте дополнительных работ блока А/1 (октябрь 2021 г.)
Cane Cekerevac - Nurek P1 amendment 7 update December 2023 - 5489-3206-0006
06/12/2023
11

12.

НУРЕКСКАЯ ПЛОТИНА И ГЭС
P1 ОБНОВЛЕНИЕ ПОПРАВКИ 7
Турбинные спиральные камеры
> Предложение компании Андритц по замене стальных пластин (октябрь 2021 г.)
> Решение по длительному ремонту агрегата В/4 (февраль 2023 г.)
> Схема работы должна быть адаптирована – сокращение циклов старт-стоп
Cane Cekerevac - Nurek P1 amendment 7 update December 2023 - 5489-3206-0006
06/12/2023
12

13.

НУРЕКСКАЯ ПЛОТИНА И ГЭС
P1 ОБНОВЛЕНИЕ ПОПРАВКИ 7
Фундаменты генераторов
> Трещины и следы старого ремонта в фундаментах статора генератора А/1 (май 2021 г.)
> Оригинальная конструкция недостаточна для тяг двухфазного короткого замыкания.
Cane Cekerevac - Nurek P1 amendment 7 update December 2023 - 5489-3206-0006
06/12/2023
13

14.

НУРЕКСКАЯ ПЛОТИНА И ГЭС
P1 ОБНОВЛЕНИЕ ПОПРАВКИ 7
Фундаменты генераторов
> Компания Андритц предлагает усиление (октябрь 2021 г.)
> Решение об усилении (октябрь 2021 г.)
Cane Cekerevac - Nurek P1 amendment 7 update December 2023 - 5489-3206-0006
06/12/2023
14

15.

НУРЕКСКАЯ ПЛОТИНА И ГЭС
P1 ОБНОВЛЕНИЕ ПОПРАВКИ 7
Удаление водоводов для этапа 2
> Из-за конструкции водоводов детальный осмотр и ремонт требуют длительного простоя трех
энергоблоков.
> Срок детального обследования водоводов трех агрегатов составляет 62 недели без учета
ремонта.
> В связи с текущим дефицитом электроэнергии и существующими обязательствами по
экспорту электроэнергии Правительство не может позволить вывести из эксплуатации три
энергоблока на такой срок до тех пор, пока не будет обеспечена замена соответствующей
мощности.
> В результате исключение проверки и ремонта водовода из объема Этапа 2 снижает цену
контракта на 7'801'964.70 EUR.
Cane Cekerevac - Nurek P1 amendment 7 update December 2023 - 5489-3206-0006
06/12/2023
15

16.

НУРЕКСКАЯ ПЛОТИНА И ГЭС
P1 ОБНОВЛЕНИЕ ПОПРАВКИ 7
мониторинг ЭЗиС
> Политика Всемирного банка в отношении ЭиС изменилась, и ПСЭУ Подрядчика должен быть
приведен в соответствие с новой экологической и социальной программой Всемирного банка
(ЭСФ).
> Обновление ПЭСУ Подрядчика, включающее управление трудом, охрану окружающей среды и
вопросы внешних заинтересованных сторон.
> Добавление отдельных пунктов в GCC 18, 22 и 25
> Добавить необходимые минимальные требования к кодексу корпоративной этики в техническую
спецификацию.
> Различные дополнения к технической спецификации
> Добавляйте актуальные приложения ПСЭУ.
Cane Cekerevac - Nurek P1 amendment 7 update December 2023 - 5489-3206-0006
06/12/2023
16

17.

НУРЕКСКАЯ ПЛОТИНА И ГЭС
P1 ОБНОВЛЕНИЕ ПОПРАВКИ 7
Обновление контрактных цен
> Этап 1: для поставок, счет на которые выставлен до конца мая 2022 года, корректировка цены
была рассчитана в размере 604 159 евро.
> Этап 2 – новая базовая дата 30 марта 2023 г.
До поправки
Коэффициенты для ценового
графика 1
После поправок – только этап 2
Труд
Материал
Труд
Материал
Груз
40%
50%
30%
48%
12%
Cane Cekerevac - Nurek P1 amendment 7 update December 2023 - 5489-3206-0006
06/12/2023
17

18.

СПАСИБО ЗА ВНИМАНИЕ
12/2023
