Конструкция и применение биполярных транзисторов

1.

Конструкция и
применение
биполярных
транзисторов
Выполнил: Пудовкин
А.Н. Т-21

2.

Биполярный
транзистор
Биполярный транзистор — это
полупроводниковый прибор с двумя p-nпереходами, имеющий три вывода. Действие
биполярного транзистора основано на использовании носителей заряда обоих знаков (дырок и
электронов), а управление протекающим через него
током осуществляется с помощью управляющего
тока.

3.

Конструкция
биполярного
транзистора

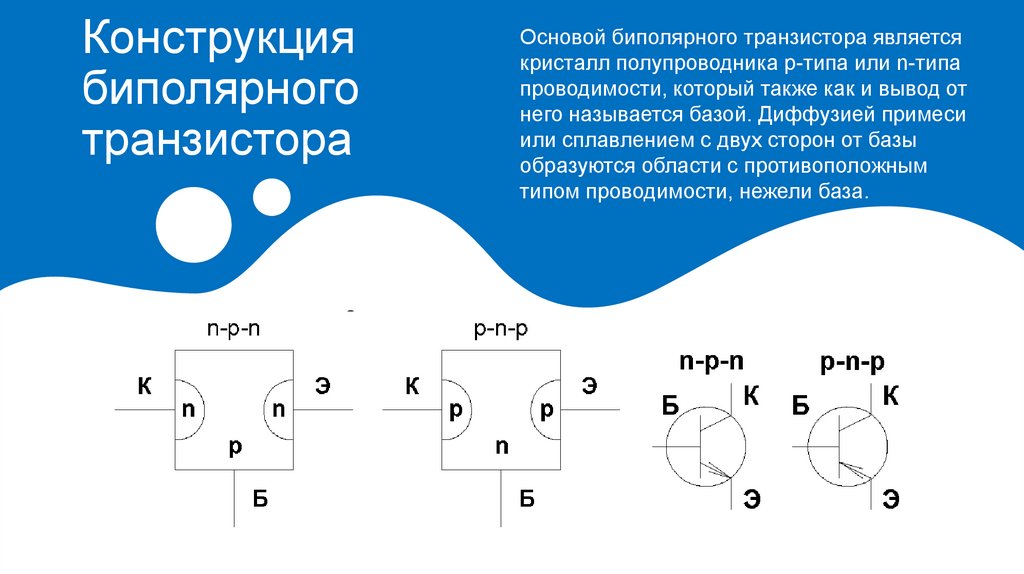

Основой биполярного транзистора является
кристалл полупроводника p-типа или n-типа
проводимости, который также как и вывод от
него называется базой. Диффузией примеси
или сплавлением с двух сторон от базы
образуются области с противоположным
типом проводимости, нежели база.

4.

Конструкция биполярного
транзистора

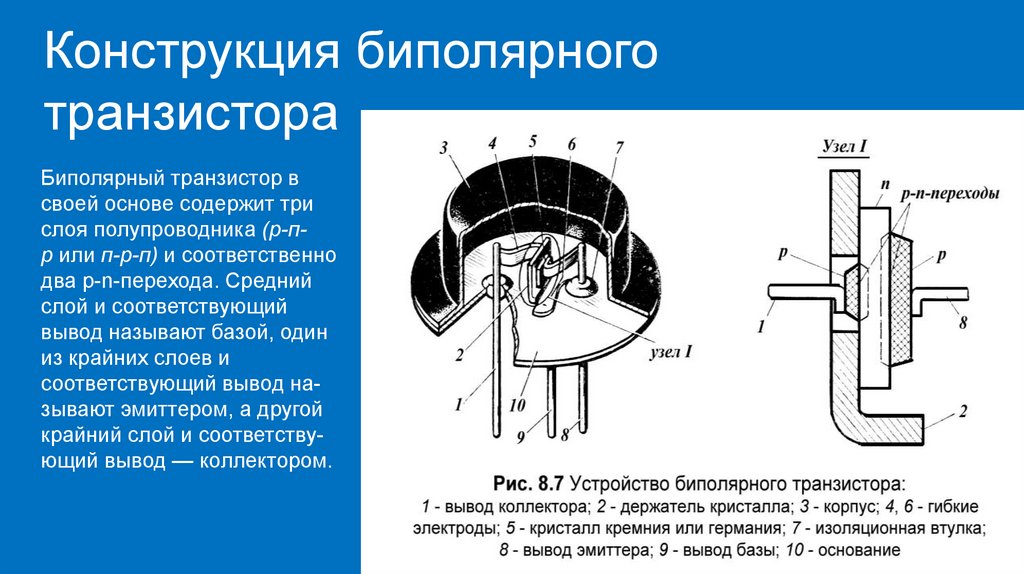

Биполярный транзистор в
своей основе содержит три
слоя полупроводника (р-пр или п-р-п) и соответственно
два p-n-перехода. Средний
слой и соответствующий
вывод называют базой, один
из крайних слоев и
соответствующий вывод называют эмиттером, а другой
крайний слой и соответствующий вывод — коллектором.

5.

Принцип работы
БТ
При работе транзистора в усилительном
режиме эмиттерный переход открыт, а
коллекторный – закрыт. Это достигается
соответствующим включением источников
питания.
Так как эмиттерный переход открыт, то
через него будет протекать ток эмиттера,
вызванный переходом электронов из
эмиттера в базу и переходом дырок из
базы в эмиттер. Следовательно, ток
эмиттера будет иметь две составляющие электронную и дырочную.

6.

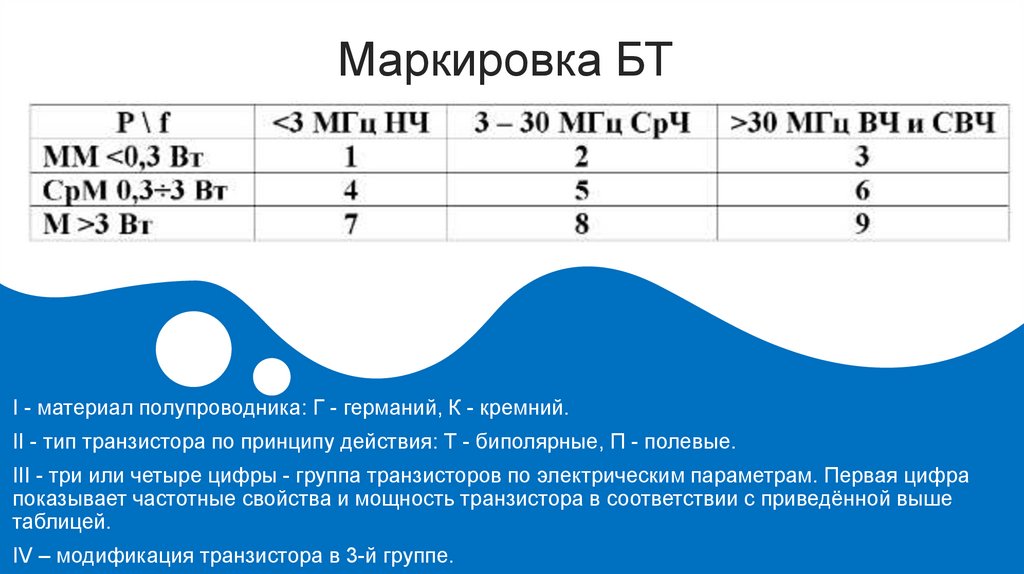

Маркировка БТ
I - материал полупроводника: Г - германий, К - кремний.
II - тип транзистора по принципу действия: Т - биполярные, П - полевые.
III - три или четыре цифры - группа транзисторов по электрическим параметрам. Первая цифра
показывает частотные свойства и мощность транзистора в соответствии с приведённой выше
таблицей.
IV – модификация транзистора в 3-й группе.

7.

Усилитель
Генератор
Применение БТ

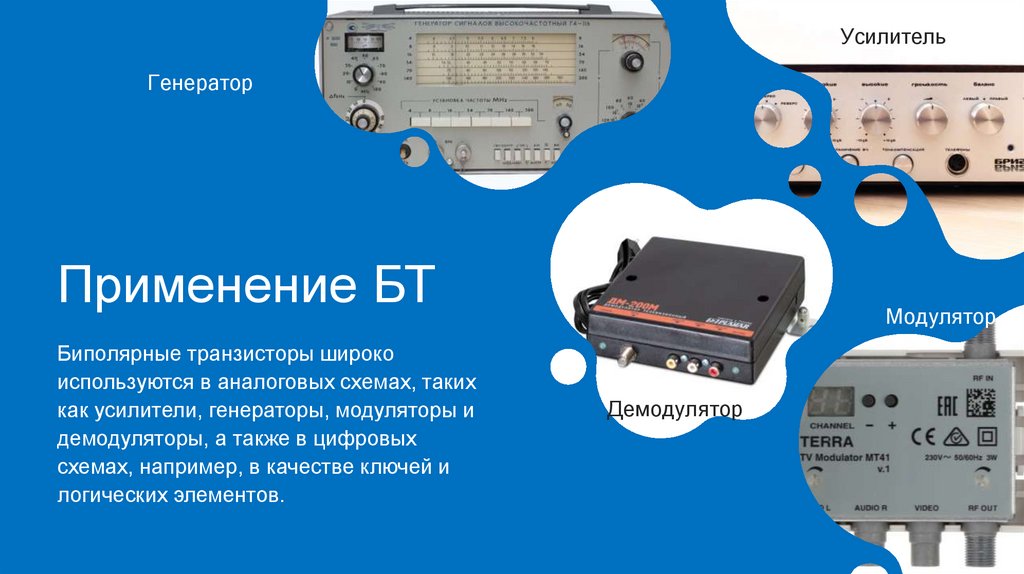

Биполярные транзисторы широко
используются в аналоговых схемах, таких
как усилители, генераторы, модуляторы и
демодуляторы, а также в цифровых
схемах, например, в качестве ключей и
логических элементов.
Модулятор
Демодулятор
