Линзы

1.

Цель урока:
дать знания о линзах, их физических
свойствах и характеристиках.

2.

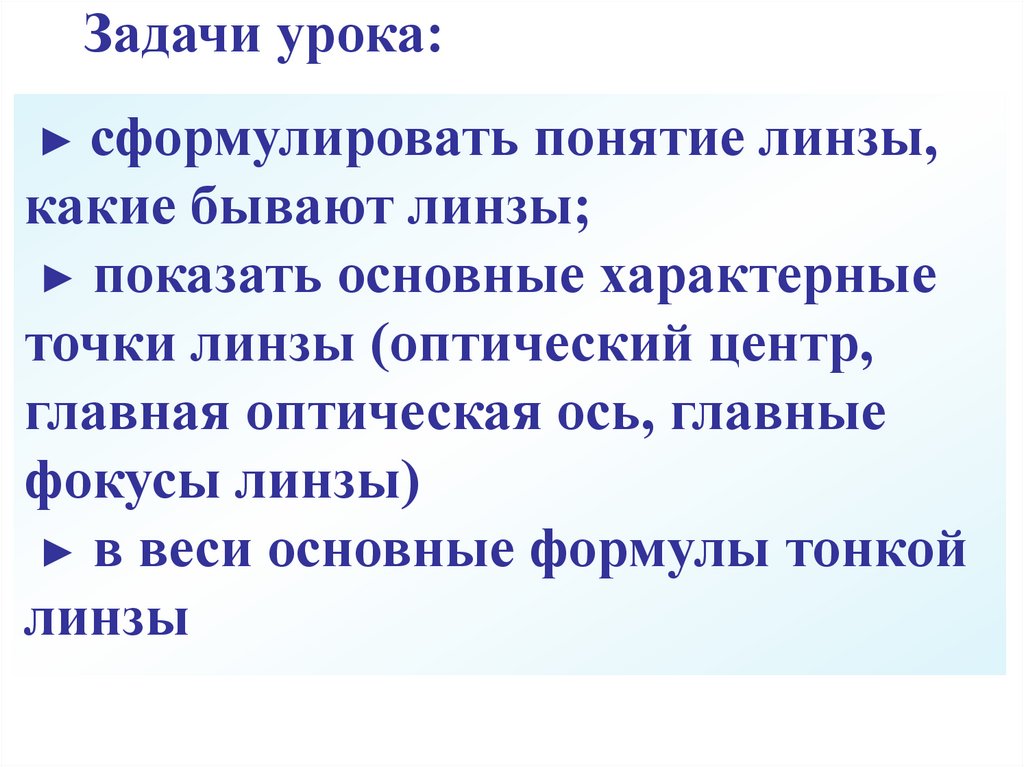

Задачи урока:
сформулировать понятие линзы,
какие бывают линзы;
► показать основные характерные
точки линзы (оптический центр,
главная оптическая ось, главные
фокусы линзы)
► в веси основные формулы тонкой
линзы

3.

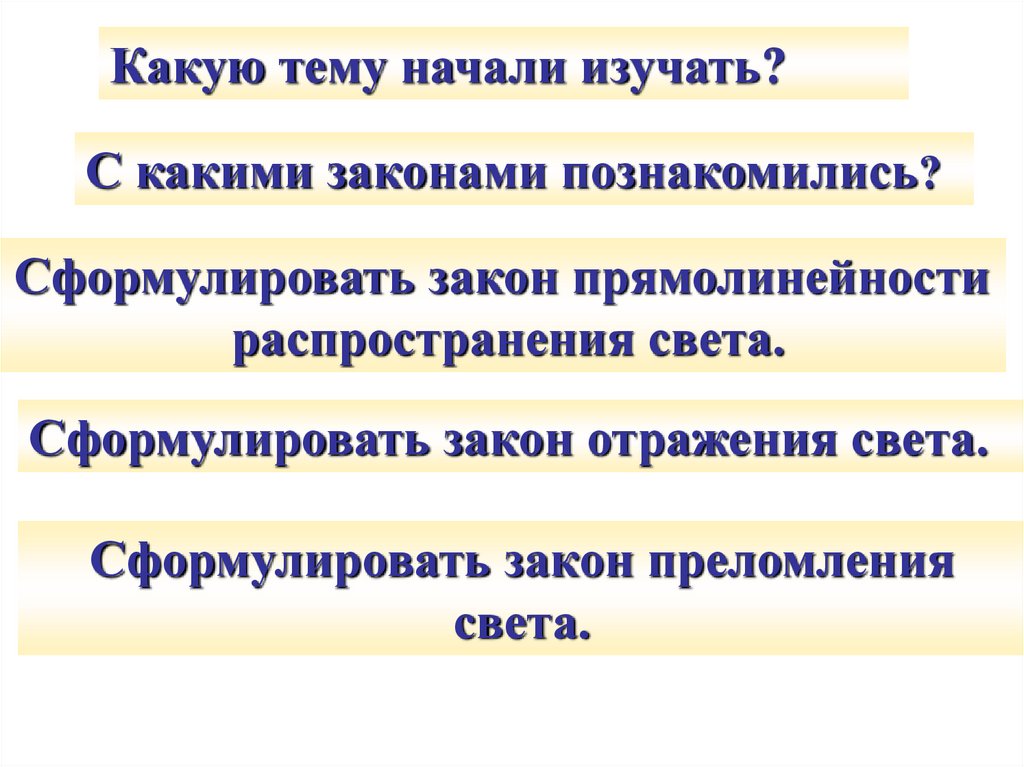

Какую тему начали изучать?
С какими законами познакомились?
Сформулировать закон прямолинейности
распространения света.
Сформулировать закон отражения света.
Сформулировать закон преломления
света.

4.

Линза - прозрачное твердое тело, ограниченное
двумя сферическими поверхностями.
Собирающая
Рассеивающая
(двояко- (плоско- (вогнутовыпуклая) выпуклая) выпуклая)
(двояко- (плоско- (выпукловогнутая) вогнутая) вогнутая)

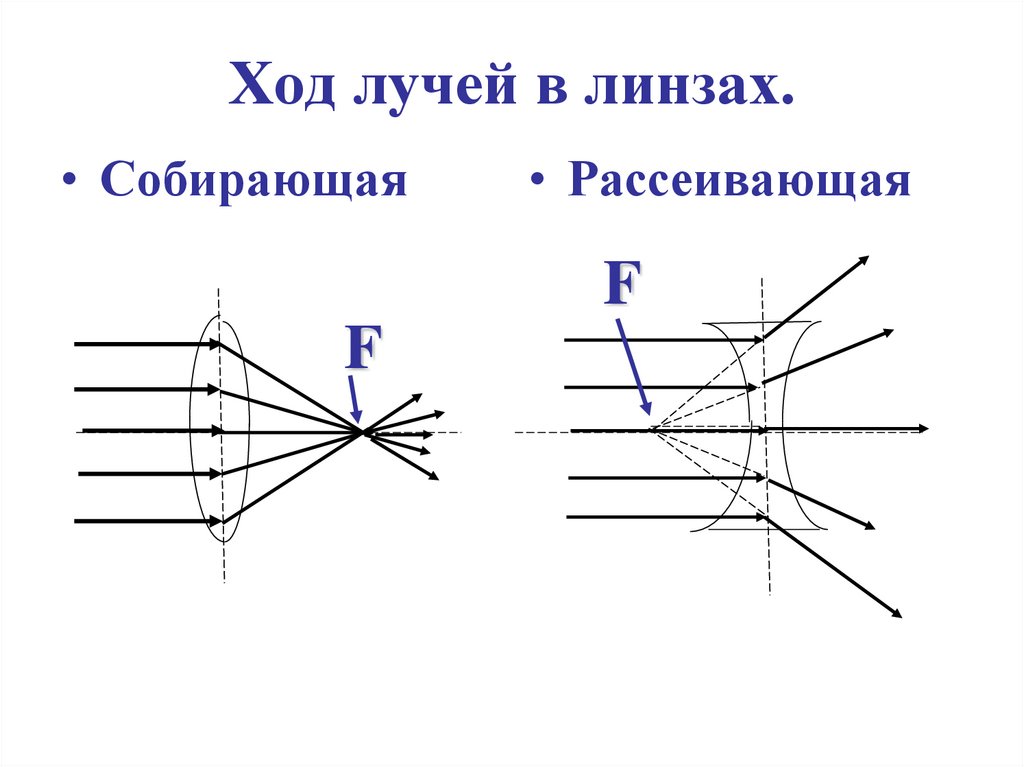

5. Ход лучей в линзах.

• Собирающая
• Рассеивающая
F
F

6.

АВ и СD - побочные оптические оси
А
D
2F
F
F
С
2F
В
Q – фокальная плоскость
2F
F
F
2F

7.

Формулы тонкой линзы
f
действительное,
H перевёрнутое,
увеличенное
d
h
2F
F
F
2F
F – фокус линзы
d - расстояние от предмета до линзы
f – расстояние от линзы до изображения
h – высота предмета
Н – высота изображения

8.

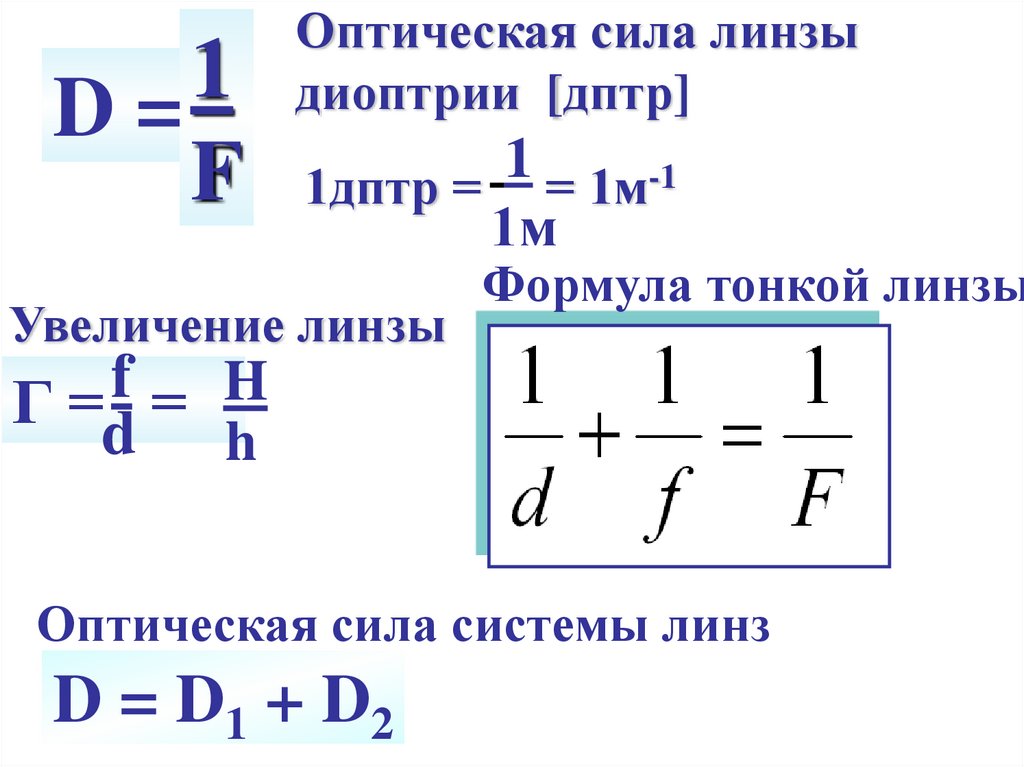

1
D=
F
Оптическая сила линзы
диоптрии [дптр]
1
1дптр = = 1м-1
1м
Увеличение линзы
Формула тонкой линзы
f
H
Г =d =
h
Оптическая сила системы линз
D = D1 + D 2

9.

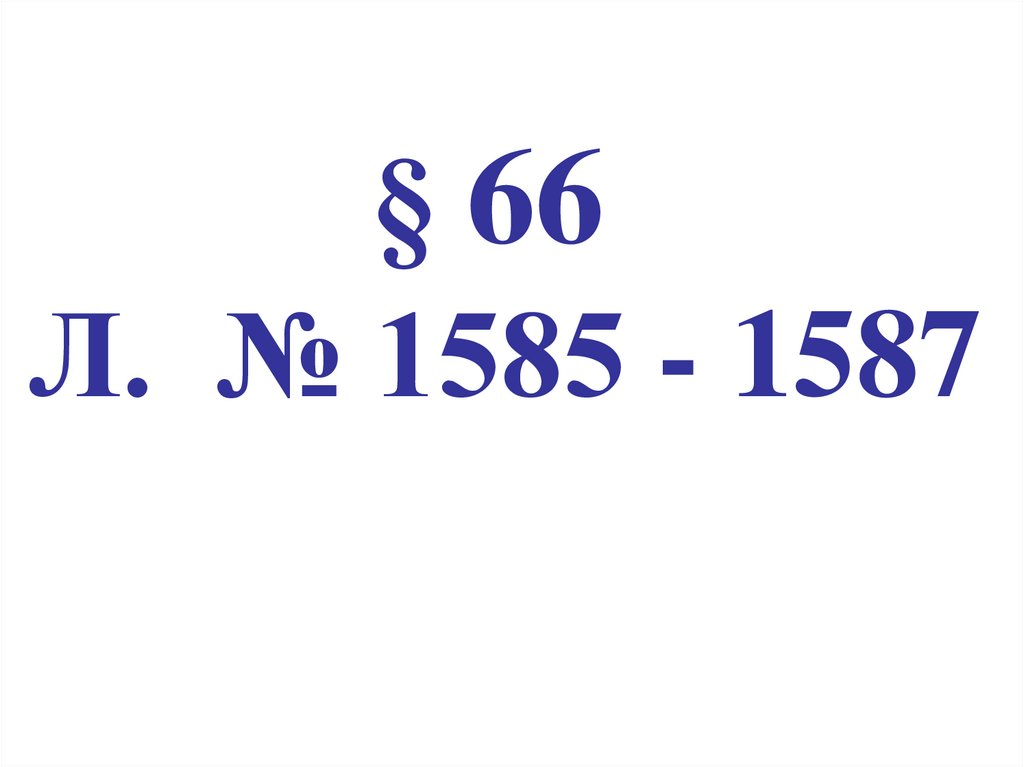

§ 66
Л. № 1585 - 1587
