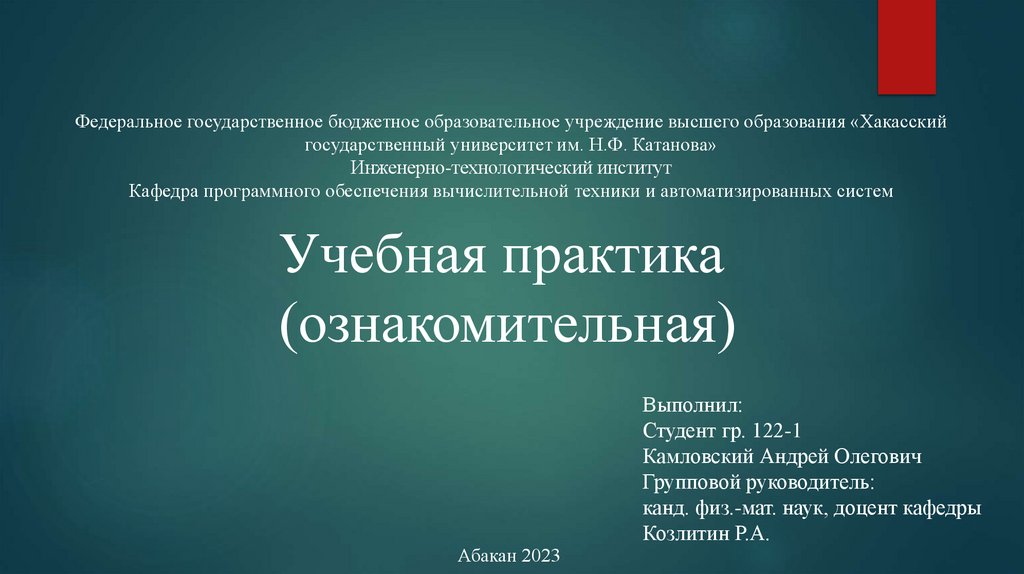

Учебная практика (ознакомительная)

1.

Федеральное государственное бюджетное образовательное учреждение высшего образования «Хакасский
государственный университет им. Н.Ф. Катанова»
Инженерно-технологический институт
Кафедра программного обеспечения вычислительной техники и автоматизированных систем
Учебная практика
(ознакомительная)
Абакан 2023
Выполнил:
Студент гр. 122-1
Камловский Андрей Олегович
Групповой руководитель:
канд. физ.-мат. наук, доцент кафедры
Козлитин Р.А.

2.

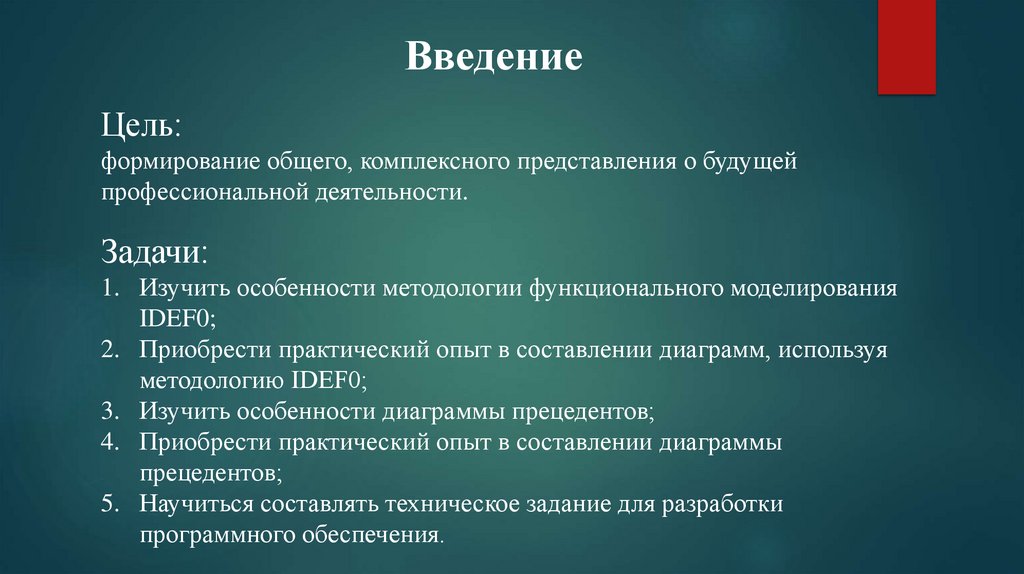

Введение
Цель:
формирование общего, комплексного представления о будущей
профессиональной деятельности.
Задачи:
1. Изучить особенности методологии функционального моделирования
IDEF0;
2. Приобрести практический опыт в составлении диаграмм, используя
методологию IDEF0;
3. Изучить особенности диаграммы прецедентов;
4. Приобрести практический опыт в составлении диаграммы
прецедентов;
5. Научиться составлять техническое задание для разработки
программного обеспечения.

3.

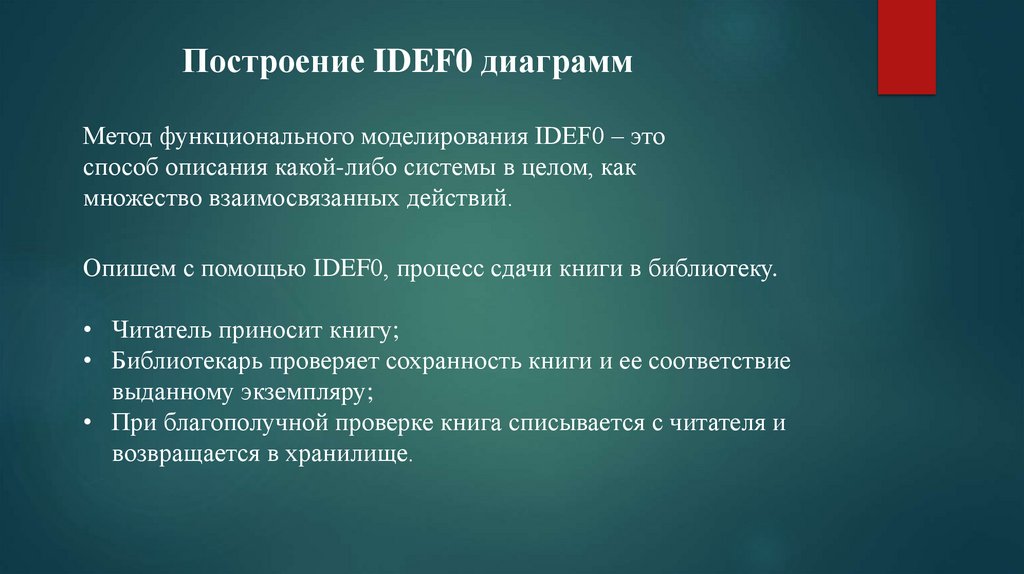

Построение IDEF0 диаграмм
Метод функционального моделирования IDEF0 – это
способ описания какой-либо системы в целом, как
множество взаимосвязанных действий.
Опишем с помощью IDEF0, процесс сдачи книги в библиотеку.
• Читатель приносит книгу;
• Библиотекарь проверяет сохранность книги и ее соответствие
выданному экземпляру;
• При благополучной проверке книга списывается с читателя и
возвращается в хранилище.

4.

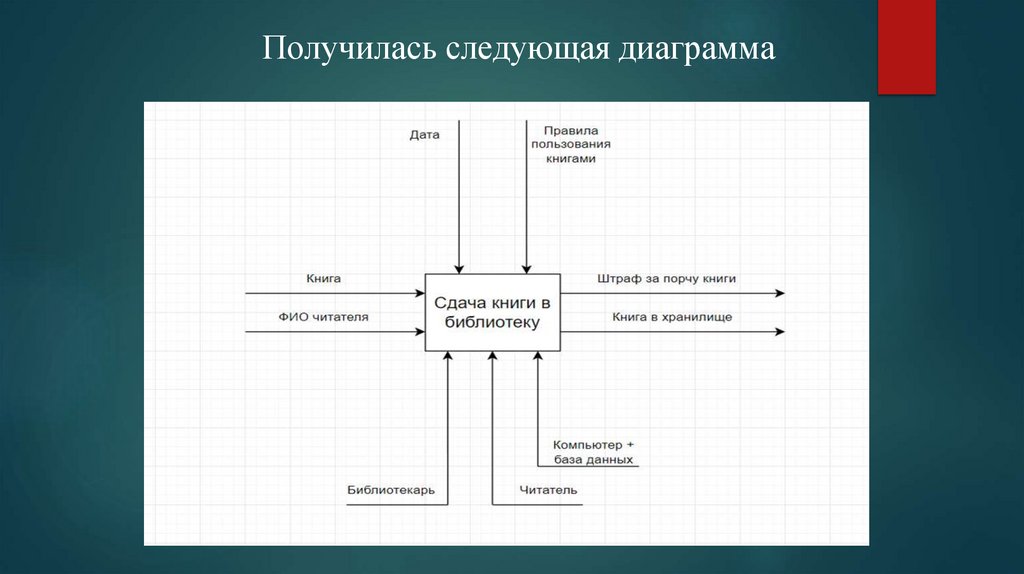

Получилась следующая диаграмма

5.

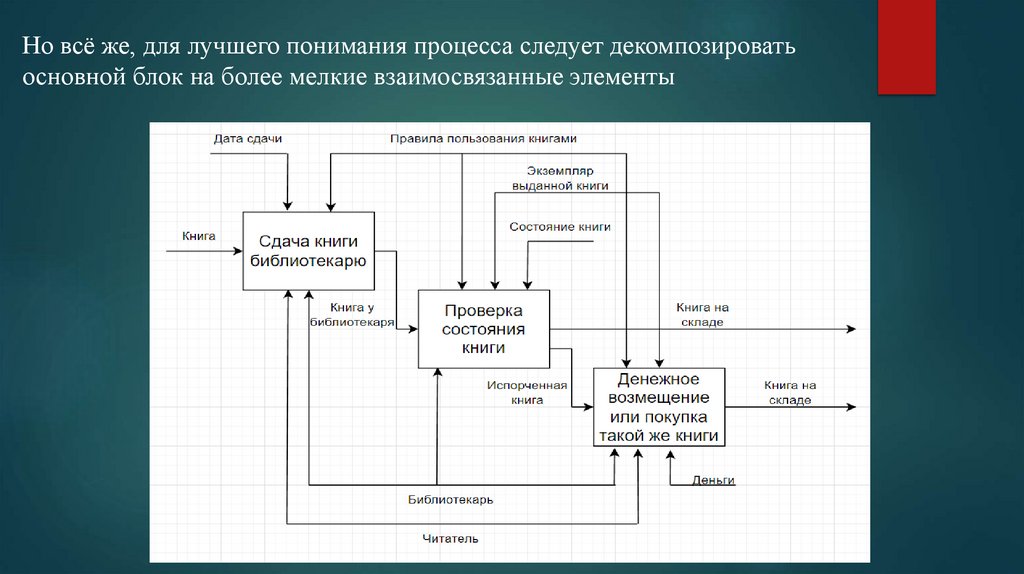

Но всё же, для лучшего понимания процесса следует декомпозировать
основной блок на более мелкие взаимосвязанные элементы

6.

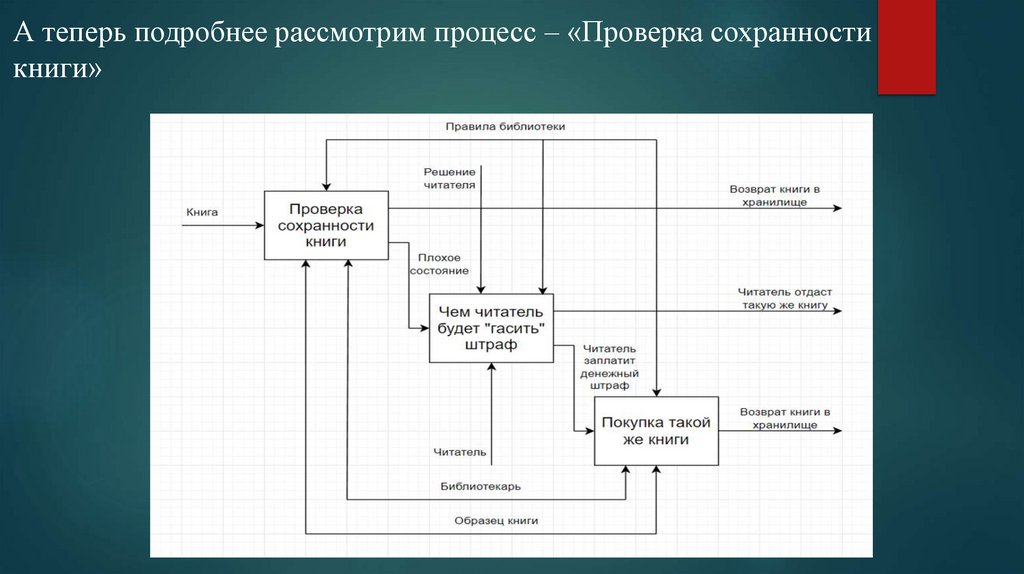

А теперь подробнее рассмотрим процесс – «Проверка сохранности
книги»

7.

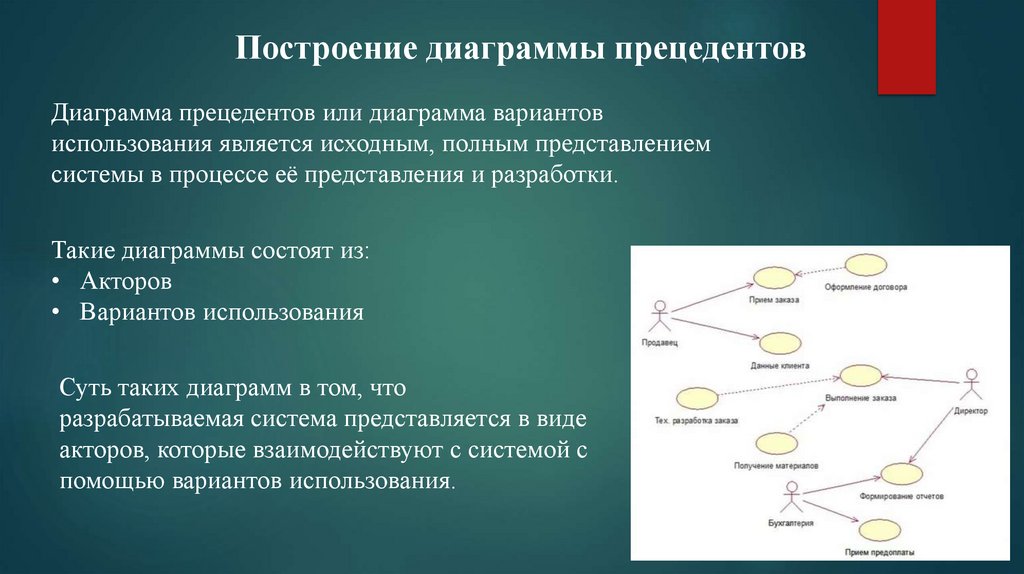

Построение диаграммы прецедентов
Диаграмма прецедентов или диаграмма вариантов
использования является исходным, полным представлением
системы в процессе её представления и разработки.
Такие диаграммы состоят из:
• Акторов
• Вариантов использования
Суть таких диаграмм в том, что
разрабатываемая система представляется в виде
акторов, которые взаимодействуют с системой с
помощью вариантов использования.

8.

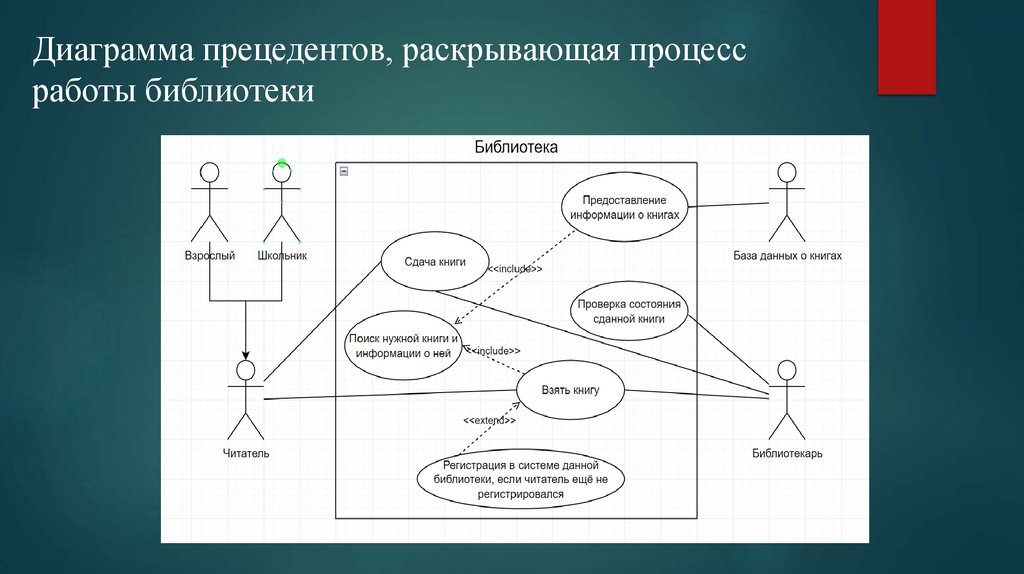

Диаграмма прецедентов, раскрывающая процесс
работы библиотеки

9.

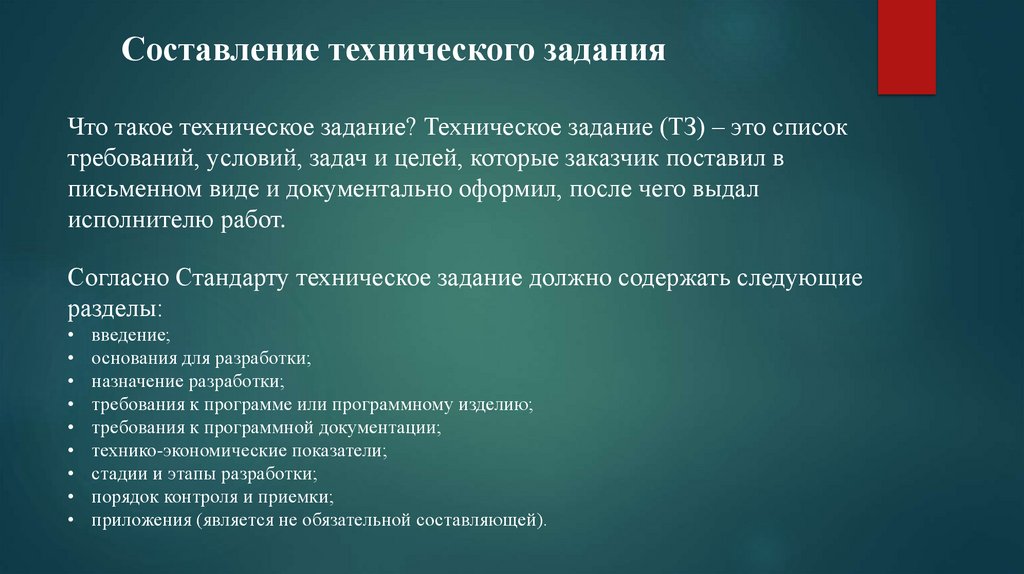

Составление технического задания
Что такое техническое задание? Техническое задание (ТЗ) – это список
требований, условий, задач и целей, которые заказчик поставил в
письменном виде и документально оформил, после чего выдал
исполнителю работ.
Согласно Стандарту техническое задание должно содержать следующие
разделы:
введение;
основания для разработки;
назначение разработки;
требования к программе или программному изделию;
требования к программной документации;
технико-экономические показатели;
стадии и этапы разработки;
порядок контроля и приемки;
приложения (является не обязательной составляющей).

10.

Спасибо за внимание
